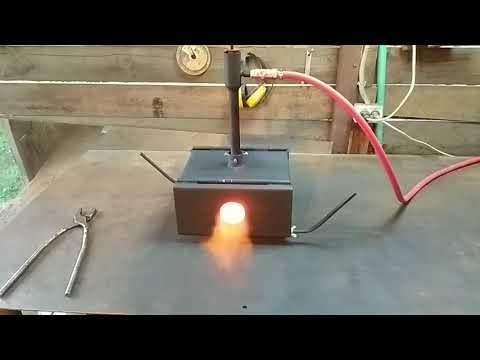

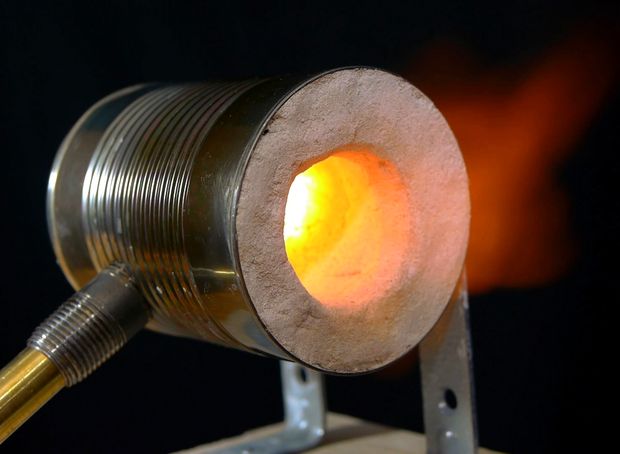

Газовая горелка для плавки металла своими руками

Содержание

Накопилось немного лома золота с ювелирных изделий. Решил создать высокотемпературную горелку для переплавки золота. О своей проделанной работе смотрим далее.

Прибор состоит из трех основных компонентов: источника воздуха, ресивера (топливного бачка) и самой горелки.

В качестве источника воздуха можно использовать компрессор, но можно приспособить и самодельные меха, насос для накачивания шин, пылесос и даже аквариумный компрессор.

Ресивер (топливный бачок) — емкость с тремя отверстиями, куда заливаю пару стаканов бензина. Через одно из отверстий подается воздух, пропускаю его через бензин, используя трубку, достающую почти до дна емкости. Через второе отверстие происходит забор воздушной смеси, паров бензина к горелке.

Третье отверстие служит для заправки топливом. Все соединения в целях пожарной безопасности герметичны. Шланги выполнил из бензостойкого материала.

Для изготовления горелки использовал латунные трубки от старой люстры. Регулятор сделал из краника для манометров, отпилив все лишнее. Головку — из корпуса предохранителя. В качестве мембраны взял два литовских цента. Жиклер выполнил из наконечника от стержня шариковой ручки.

Мощность пламени регулирую, увеличивая или уменьшая диаметр отверстия жиклера (см. рис).

С помощью такой компактной и удобной горелки сделанной своими руками, можно отремонтировать разные ювелирные изделия — запаять цепочку, сережку, изменить размер кольца и др.

Кстати
В качестве топлива можно брать солярку или отработку масла, хотя лучше — бензин Галоша (продается в хозяйственных магазинах). У него наибольшая температура горения и практически нет запаха.

Здравствуйте друзья. Вот созрела у меня мысль устроить обзор моей самодельной бензиновой горелки для плавки драгметаллов и медных сплавов. Хочу заметить, что особых денежных затрат сей проект не понёс, нужно лишь желание, вдохновение и три свободных после работы вечера. Начну с того, что устройство у неё не очень сложное, работает на бензино-воздушной смеси, включается в сеть 220 в.

Состоит из старого, но рабочего компрессора от холодильника

Обычного включателя и пускового реле (из того же холодильника). При разборке холодильника я зарисовал схему подключения, куда какой провод идёт и т. д., что значительно облегчило мне монтаж, т. к. я не электрик.

Выходная трубка компрессора соединена гибкой трубочкой с ёмкостью, где готовится бензино-воздушная смесь

Устройство этой ёмкости простое: в ёмкость на 1/3 заливается бензин, трубка подачи воздуха находится ниже уровня поверхности бензина и при включении начинает булькать, в результате чего воздух обогащается парами бензина и через выходную трубку в крышке ёмкости подаётся к самой горелке. Саму ёмкость я сделал из старого дизельного топливного фильтра, приварив к ней снизу бачок от керосинки.

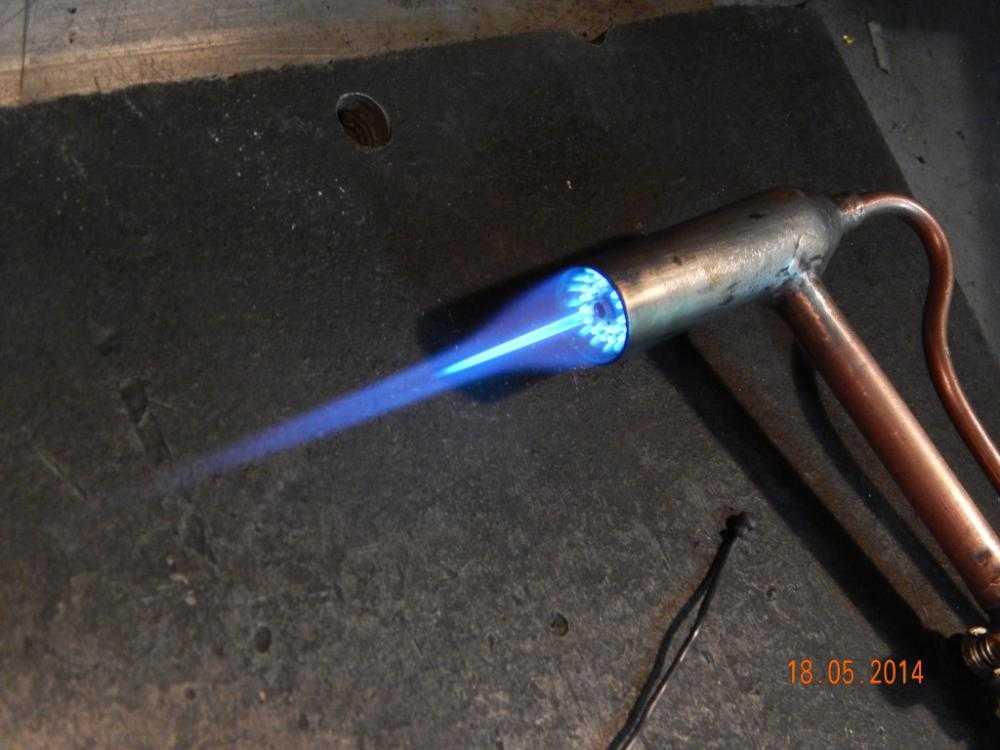

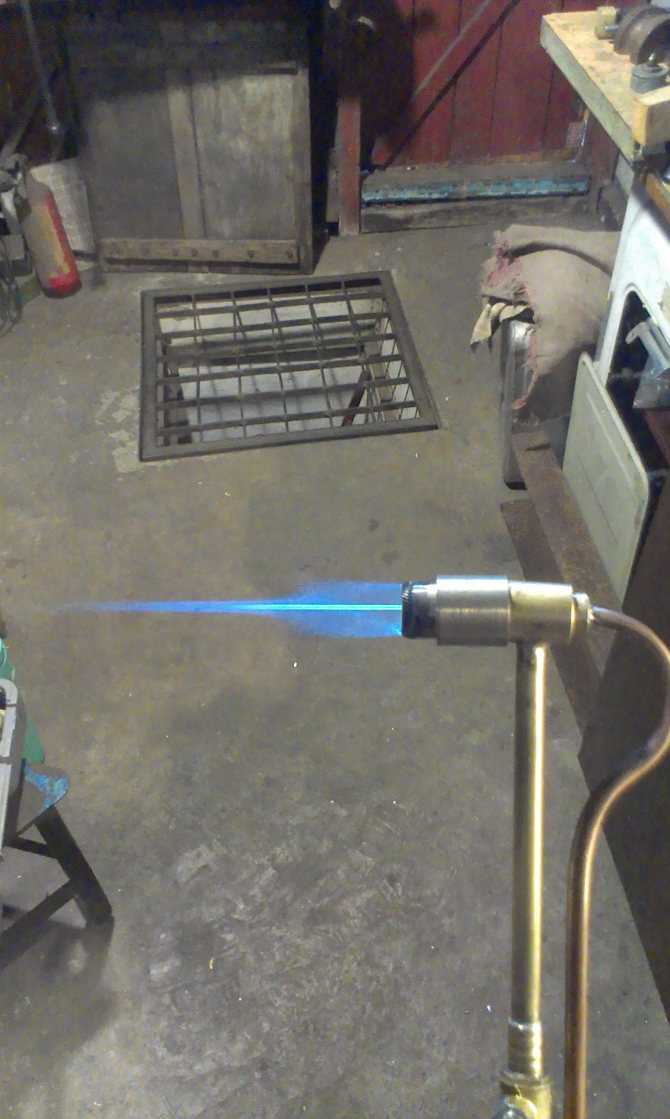

Вот сама горелка:

Я её сделал из использованного баллончика СО2

Внутри латунная пластина с отверстиями. в середине которой основной топливный жиклёр (медная трубка)

Краник регулировки количества смеси, подаваемой к жиклёру. Краник обычный водопроводный, я его снял со старых батарей, когда их менял, предназначался для спуска воздуха из системы отопления.

С ручкой сильно не заморачивался, просто обмотал изоленой

Всё это дело спаяно обычным припоем, только саму голову с соплом я приварил (хотя можно было тоже припаять, температура при работе там небольшая). Соединена с ёмкостью обычной трубкой от капельницы.

В качестве ёмкости для плавки я использую обычный красный кирпич, отрезал болгаркой от него необходимый кусок и выбрал в середине точильным камнем небольшую полость, чтобы расплавленный металл не вытекал.

Из дополнительных инструментов необходимо: кривые плоскогубцы, старый напильник и зажигалка.

И ещё особый порошок, похожий на ангельскую пыль, без которого вся работа пойдёт на смарку

Так же необходимо подумать о технике безопасности: Работать на улице или в чистом хорошо проветриваемом пожаробезопасном помещении, металлический экран и несгораемую основу (кирпич), которую можно безопасно нагревать (температура пламени горелки около 1500 градусов). И можно работать. Вчера я впервые работал с серебром, отлично плавится, вот такое кольцо у меня получилось

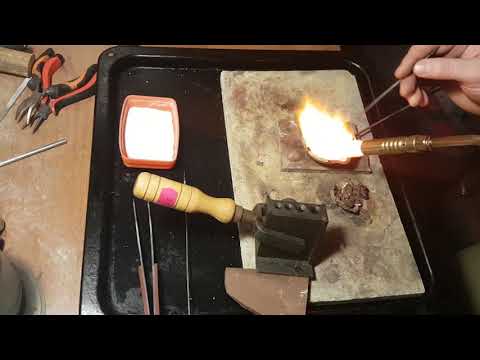

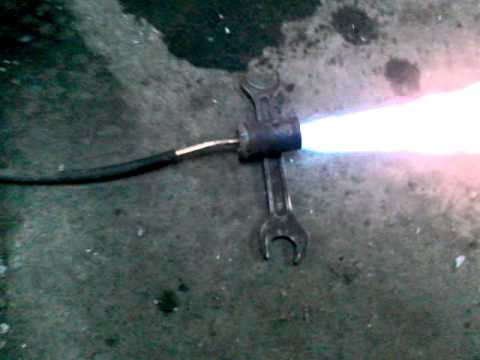

Здесь я хочу показать, как работает сам аппарат. Плавлю латунные стержни.

Как видно горелка справляется со своей задачей хорошо. Моё увлечение только кольцами не ограничится, хочу с её помощью постичь ещё очень многое: литьё в опоку, пайка, плавка стекла и ещё много чего. Слиток после плавки.

От сырья до готового изделия

Как видно из вышеперечисленного, сделать такое устройство не сложно и не затратно. Нет ничего невозможного. Идите навстречу к своей цели, воплощайте её в жизнь, ни перед чем не останавливайтесь и у вас всё получится, друзья. Всем пока. Будьте полезны обществу!

изолента не синяя — сломается быстро

пойду срочно переделаю!

ни у кого ещё не ебануло, достаточно знать элементарные законы физики, чтобы так не думать

Не, там прикол, как у Орков в Wh50 — работает от сознания “оно работает” ))))

Всё отлично, но на входе компрессора всё же фильтр дешёвый автомобильный просится, на ресурс компрессора он повлияет неплохо.
У меня тоже компрессор из холодильника используется для воздуха 🙂
(на фото не доделанный вариант, другого нет)

такой вопрос- компрессор не греется без фреона ,если очень долго работает(про терморелюху я знаю)?

есть идея сделать из него ваккуматор.

нужно ли ему доп охлаждение? и как его сделать?

Я больше сорока минут не гонял, греется он заметно. Вообще производительность у него не большая, видел товарища у которого два компрессора в ресивер дуют одновременно, что бы воздуха больше было. Есть у него ещё один косяк, если ресивер накачан, компрессору не запуститься, по уму, нужно ставить между компрессором и ресивером обратный клапан и спускник.

У меня с накачанным до 9,5 атм. ресивером, 2 холодильных компрессора запускаются

Мне всегда нравятся нерукожопые люди-самодельщики, респект им и хвала! Сам себя отношу к таким, и люблю помастерить в домашних условиях.

Но. иногда удивляюсь стремлению некоторых людей тратить силы, умение и время на то, чтобы сэкономить на копеечных вещах заводского изготовления. Газовый баллон на 5 литров, редуктор и газовая горелка (ещё и с набором сменных головок и различных насадок) – всё это стоит недорого, выглядит красиво, работает профессионально, и как правило – на порядок безопаснее! Ну и не воняет совершенно – ни бензином, ни газом.

Моё правило такое – можно и нужно делать своими руками разные ИЗДЕЛИЯ – мебель, украшения, светильники, автомобили и самолёты. и прочие художественно-технические вещи. Можно вполне включить в их число и некоторую специализированную оснастку и приспособления для работы. Но не надо изобретать сам ИНСТРУМЕНТ – это всё сейчас есть в избытке в магазинах.

сжиженный газ в баллоне при горении не даёт нужной температуры, уже испробовано. один мой знакомый около 2 лет работает такой приспособой дома, в квартире, так что система безопасная. а всё что ты перечислил, выльется в кругленькую сумму. да и время я на всё про всё потратил около 9 часов. зачем вещь покупать, если её можно сделать самому?

Для пайки изделий из меди или других мягких сплавов можно использовать газовую горелку. Это устройство обладает достаточно большим количеством особенностей, которые следует учитывать при выборе наиболее подходящей модели. Газовая горелка для пайки меди или других мягких сплавов может быть портативной или неподвижной. Кроме этого, классификация ведется по многим другим признакам. Рассмотрим устройство газовой горелки и особенности ее использования подробнее.

Устройство газовой горелки

Конструкция газовой горелки может существенно отличаться. Все зависит от особенностей конкретной модели. К особенностям создаваемой конструкции можно отнести нижеприведенные моменты:

  1. Важным моментом назовем то, каким образом крепится баллон. В некоторых случаях он съемный, в других одноразовый или стационарный. От этого во многом зависят особенности применения устройства.
  2. Во время работы горит именно газ. Подается он под давлением из баллона. Топливо может быть представлено бутановой, газовой и пропановой смесью.
  3. Газ подается в сопло и поджигается. В результате создается поток огня, который нагревает материал до требуемой температуры. Температура пламени может регулироваться, для чего изменяется количество подаваемого газа.
  4. Пламя газовой горелки обжигает материал, за счет чего он становится более мягким. Разный газ применяется для нагрева поверхности для разной температуры.
  5. Некоторые варианты исполнения горелок имеют конструкцию, за счет которой длина пламени регулируется для обеспечения наиболее благоприятных условий работы. Регулировка проводится достаточно просто: при неизменном давлении меняется диаметр отверстия сопла, за счет чего газ выкидывается на различное расстояние и меняется длина пламени.

Устройство газовой горелки

На сегодняшний день довольно большое распространение получила самодельная газовая горелка. Это связано с тем, что конструкция проста, проблем с ее изготовлением, как правило, не возникает.

Сферы применения

Применение газовой горелки весьма обширно:

  1. Горелка применяется для пайки проводки или различных кабелей, ремонта крупной электроники. Пайка алюминия газовой горелкой проводится достаточно часто, что связано с низкой температурой плавления этого материала.
  2. Применяется устройство для ремонта различных конструктивных элементов автомобиля. Примером можно назвать случай, когда повреждается радиатор, изготавливаемый из плавкого сплава. За счет воздействия высокой температуры течь можно устранить.
  3. Пайка медных трубок может проходить при применении газовой горелки. Выполняются ремонтные работы. Устройство применяется и во время монтажа различных конструкций, к примеру, для отпуска металла.
  4. Некоторые сплавы обладают повышенной плавкостью. Соединение металлов, к примеру, меди может проходить с применением горелки. Достаточно провести разогрев металлов и соединить их механическим способом. После остывания материала может получиться качественное соединение.
  5. Устройство может применяться в случае, когда нужно провести время на природе в зимний период. Использовать ее можно для того, чтобы разогреть костер или опалить дичь, разогреть инструменты или выполнить другую работу.

Пайка ацетиленовой горелкой

Несмотря на достаточно большое распространение горелки, в большинстве случаев она применяется для пайки различных сплавов. К примеру, пайка латунью проводится с применением газовой горелки. Стоит учитывать, что существует достаточно большое количество разновидностей устройства, каждая обладает своими определенными особенностями.

Разновидности горелок

Как ранее было отмечено, существует просто огромное количество различных вариантов исполнения устройства. К примеру, газовая горелка для пайки медных труб конструктивно может отличаться от других устройств. Классификация проводится по следующим признакам:

  1. По виду сопла. Газ подается через сопло, которое имеет форму копья. Кроме этого, встречаются вращающиеся и сменные разновидности сопла. Выбор проводится в зависимости от того, для каких именно работ приобретается устройство.
  2. По сфере применения. Большей популярностью пользуются многофункциональные устройства.
    Они могут применяться для выполнения различных работ, но в некоторых случаях могут быть не применимы. Кроме этого, в продажу поставляются устройства узкой направленности. К примеру, существуют газовые горелки для выполнения ювелирных работ: они более точные и имеют небольшие размеры.
  3. Метод регулировки мощности также имеет важное значение. Различают конструкции с пьезоподжигом и функцией регулировки мощности.

Пайка медной трубы горелкой

Также выделяют следующие разновидности устройств:

  1. Мини газовая горелка подходит для тонкой работы. Подобное устройство характеризуется небольшими размерами, а также возможностью точной регулировки мощности.

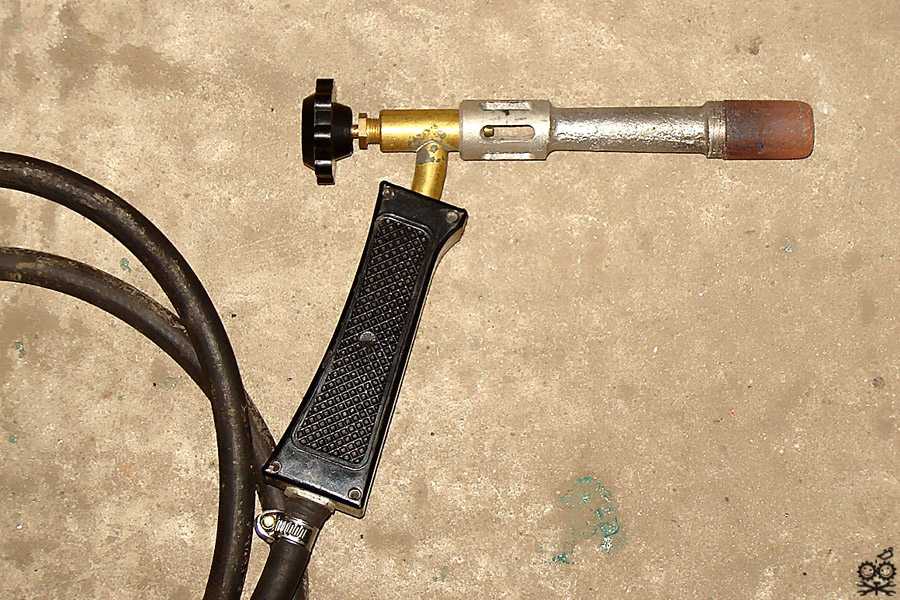

  2. Горелка газовая со шлангом характеризуется тем, что имеет отдельный баллон, зачастую устанавливаемый на специальной тележке. Подобная конструкция большая, баллоны устанавливаются вдали от места работы, а газ подается по шлангам.
  3. В последнее время встречаются конструкции с одноразовыми баллонами. Подобные варианты исполнения характеризуются высокой практичностью. Однако стоит учитывать, что конструкция с одноразовыми баллонами обходится дороже в применении.
  4. Ручная горелка характеризуется небольшими размерами, а также комфортностью в применении. Встречается подобное устройство довольно часто.

Различают конструкции для пайки твердым припоем или для термоусадки. Именно поэтому рекомендуется проводить выбор в зависимости от области применения и по многим другим признакам, о чем далее поговорим подробнее.

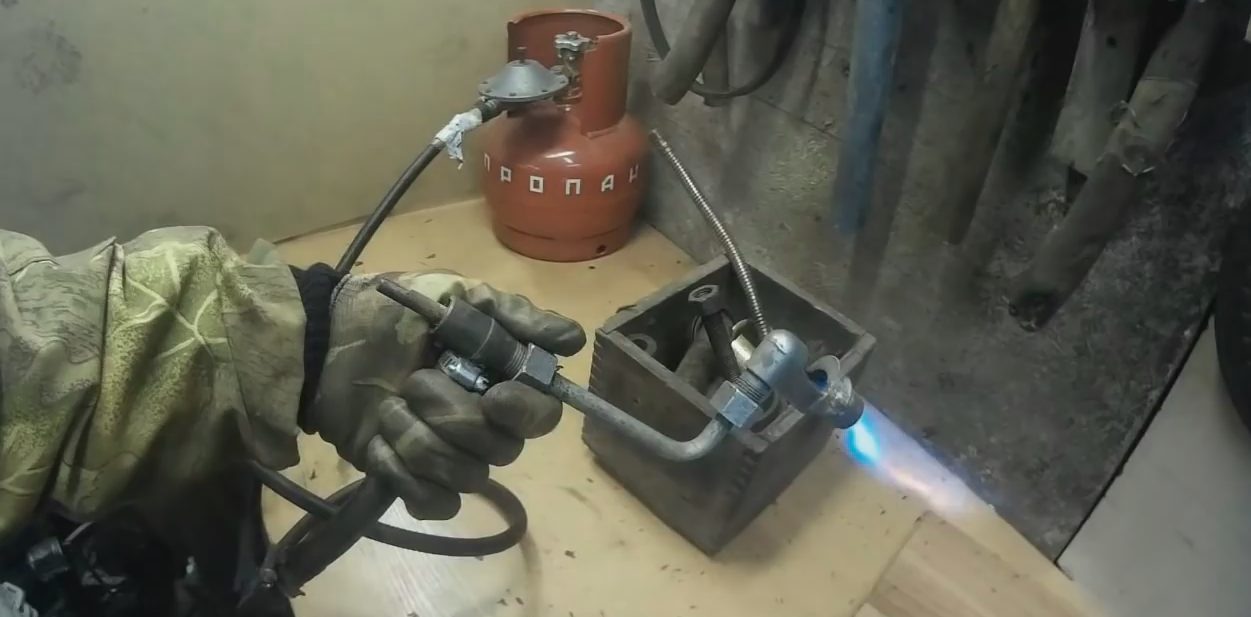

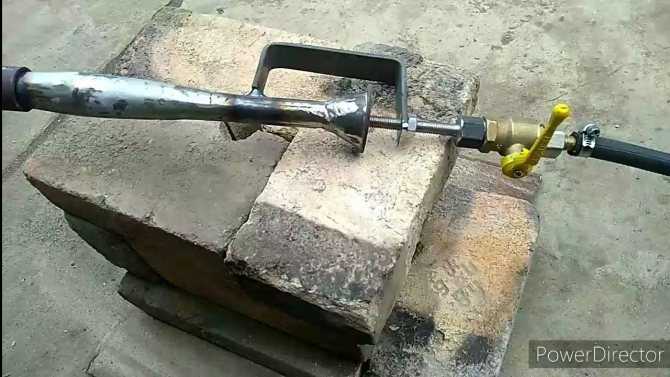

Изготовление своими руками

Самодельная газовая горелка состоит из нижеприведенных элементов:

  1. редуктор;
  2. корпус, изготовленный из металла;
  3. головка и форсунка;
  4. элемент, предназначенный для регулировки подачи топлива;
  5. узел, предназначенный для крепления и фиксации газового баллона.

Простая конструкция определяет то, что создать ее можно самостоятельно из подручных материалов.

Газовая горелка для пайки своими руками может быть создана следующим образом:

  1. Начать работу рекомендуется с изготовления рукоятки горелки. Для изготовления этого элемента конструкции можно использовать самые различные материалы. При наличии возможности можно снять уже изготовленную рукоятку от другого приспособления.
  2. Трубка для подвода газа должна быть представлена исключительно высококачественной сталью. Это связано с тем, что подобный материал способен выдерживать воздействие высокой температуры.
  3. При создании устройства следует уделять внимание размерам всех деталей. Диаметр протока трубки не должен быть больше 1 сантиметра. Только в этом случае можно обеспечить высокое давление, под которым будет подаваться газ. Толщина стенок используемой трубки составляет от 2 до 2,5 миллиметров. Только в этом случае трубка может выдерживать сильное воздействие.
  4. Крепление ручки к трубке проводится при помощи клея или другого качественного материала.
  5. Корпус может изготавливаться из стали. Многие специалисты рекомендуют использовать латунный прут, ширина которого должна быть не более 2-х сантиментов. Рассекатель также изготавливается из этого материала.
  6. Создается несколько отверстий, которые позволяют циркулировать кислороду. Это связано с тем, что огонь не может возникать без кислорода. Рекомендуется создавать около 4 отверстий, диаметр которых составляет 1 миллиметр.
  7. Следующий шаг заключается в запрессовывании рассекателя в корпус изготовленного приспособления. Фланец устанавливается с определенными зазором. За счет созданного зазора можно затормозить подачу огромного потока газа, который подходит к запальнику.
  8. Форсунка предназначается для подачи газа от баллона. Изготовить ее можно своими руками, для чего используется специальный прут. Образовать глухое отверстие в форсунке можно путем сверления, диаметр должен быть 2 миллиметра. Перемычка создается при применении 4-миллиметрового сверла.
  9. Для подвода топлива к концу трубки монтируют шланг. Стоит учитывать, что для подачи газа требуется шланг из специальной ткани и резины.

Использование газовой горелки в домашних условиях

После создания конструкции следует оптимизировать давление в баллоне. На момент работы в шланге не должно быть воздуха, так как он делает огонь менее стабильным. Длина пламени при правильной регулировке давления составляет примерно 40-50 мм. Инструменты для работы достаточно просты в исполнении, сделать газовую горелку для пайки металла можно достаточно быстро. Однако, допущенные ошибки могут стать причиной нестабильной работы конструкции. Поэтому следует уделить внимание тому, как работает газовая горелка.

Рекомендации по выбору горелки

В продаже можно встретить просто огромное количество самых различных вариантов исполнения газовых горелок. Производителей также довольно много, больше всего внимания уделяется продукции брендов Rems и Rothenberger. Диапазон цен довольно широкий, все зависит от особенностей конкретной модели.

Некоторые модели горелок предназначены не только для пайки, но и резки металла и разморозки, а также обработки поверхностей высокой температурой. Выбор устройства проводят по нижеприведенным критериям:

  1. Какой именно материал требует обработки. Каждый металл обладает определенной температурой плавления. Некоторые сплавы, к примеру, медь или алюминий следует нагревать до меньшей температуры. Обработать другие сплавы намного сложнее. Некоторые устройства горелок могут нагревать поверхность до высоких температур, могут применяться на протяжении длительного периода.
  2. Следует помнить о том, что газовая горелка, предназначенная для расплавки металла и последующей пайки, плохо себя проявит при резке. Именно поэтому выбор проводится по предназначению.
  3. В качестве топлива применяются самые различные виды газа. Примером назовем пропан или ацетилен. Стоит учитывать, что некоторые модели могут использоваться с другими газами. Рекомендуется применять инструмент, работающий от одного типа топлива.
    Большое распространение получила пропановая горелка, применяемая в промышленности.
  4. Различают два типа конструкции: инжекторная и безинжекторная. Этот элемент конструкции предназначен для смешивания топлива с кислородом.
  5. Мощность устройства может варьироваться в достаточно большом диапазоне. Следует учитывать, что с увеличением показателя мощности повышается и эффективность применения устройства. Мощные газовые горелки применяются для работы с толстостенными трубами, которые сложны в обработке.
  6. Следует определиться с тем, как часто будут проводится работы. Если пайка будет проводится часто, то лучше всего уделить внимание модели от известного производителя с высокой надежностью.

При выполнении пайки медных труб следует соблюдать определенную технику безопасности. Для этого требуется:

  1. Защитные перчатки. Поверхность может нагреваться до весьма высокой температуры, при касании можно обжечься. Для того чтобы исключить вероятность появления ожогов на руках следует использовать перчатки с плотной тканью.
  2. Работы рекомендуется проводить исключительно в проветриваемом помещении с хорошей вентиляцией. Это связано с тем, что могут появляться газы и другие продукты горения. Кроме этого, не стоит забывать о том, что применяемый газ взрывоопасен. Именно поэтому появление даже небольшой утечки может привести к повышению концентрации газа.
  3. Перед тем как проверять качество соединения следует убедиться в том, что оно остыло. Это связано с тем, что поверхность может нагреваться до достаточно высокой температуры.

В заключение отметим, что использовать газовые горелки следует с соблюдением мех безопасности. Самодельные конструкции должны проходить проверку перед применением. Что касается приобретения готовых горелок, то следует сразу определиться с бюджетом.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

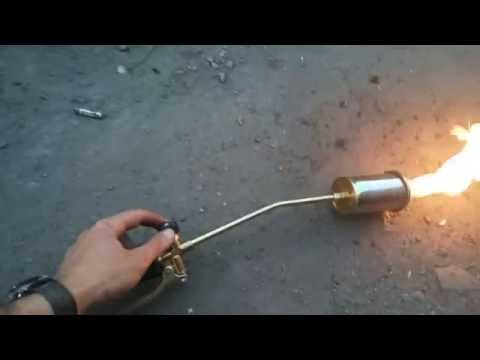

Газовая горелка своими руками. Как сделать самодельную газовую горелку?

Самодельная газовая горелка – это устройство, которое имеет целый ряд преимуществ по сравнению с остальными ее аналогами, работающими на бензине и иных видах топлива. Основные преимущества газовых горелок заключаются в следующем: они просты в применении, не издают вредных и неприятных запахов во время использования и не коптят, как, например, бензиновые. К тому же газовая горелка очень компактна, а значит, использовать ее можно практически в любых отраслях хозяйства. В чем же ее особенности и как ее сделать своими руками?

Устройство газовой горелки

Конструкция данного инструмента предполагает наличие следующих основных деталей:

  1. Редуктора.
  2. Форсунки.
  3. Регулятора подачи топлива (в данном случае газа).
  4. Головки.
  5. Узла, куда закрепляется газовый баллон.

На чем она работает?

Что касается топлива, то газовая горелка зачастую работает на пропане (либо смеси «пропан-бутан»). Им заполняется отдельная емкость (баллон), который, как мы уже отметили выше, крепится на специальный узел.

Сложно ли сделать ее своими руками?

Стоит отметить, что в своей конструкции данный аппарат не имеет каких-либо сложных элементов и деталей. Поэтому делается инфракрасная газовая горелка своими руками очень быстро (как показывает практика, на работу уходит не более 30-40 минут времени), и разобраться в ее конструкции сможет даже начинающий мастер. В случае с бензиновыми устройствами дела будут обстоять не так позитивно.

Область применения и элементы конструкции

Используется она в основном для нагрева и просушки материалов, для резки металлических изделий, в том числе труб, и обжига старой краски. В конструкцию горелки включаются металлический корпус (в него входит также специальный стакан, который не дает ветру задуть пламя), форсунка (для розжига топлива), рукоятка, которая крепится к корпусу (кстати, ее длина должна быть не более 100 сантиметров), держатель (устанавливается на рукоятку и изготавливается из дерева либо жаропрочного пластика), а также газовый шланг. Кроме этого, здесь присутствует редуктор и подводящая трубка с вентилем. Последний регулирует уровень подачи газа и, соответственно, длину пламени тоже.

Как делается мини-газовая горелка своими руками?

Начать можно с самого простого – с рукоятки. Ее можно сделать из дерева, а лучше всего взять готовую от какого-либо перегоревшего паяльника. Подводящую трубку следует изготовить из стали. Особе внимание обращайте на размеры. Оптимальный диаметр трубки должен быть примерно 1 сантиметр. При этом толщина не более 2-2.5 миллиметров. Данную трубку необходимо вставить в ручку и зафиксировать. Сделать это можно при помощи обычного клея.

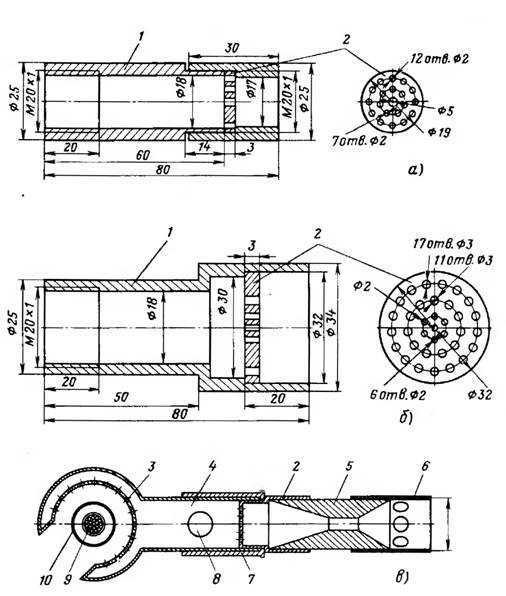

Корпус

Его мы делаем тоже из стали, а именно из латунного прутка шириной в 2 сантиметра. Из него также можно изготовить и рассекатель. Далее необходимо проделать несколько отверстий. Это нужно для того, чтобы обеспечить нормальную подачу кислорода. В противном случае при малейшем сквозняке пламя горелки потухнет или газ с форсунки попросту не зажжется. Сколько нужно делать отверстий? Их в общем количестве 4, каждое из которых имеет диаметр в 1 миллиметр. Эти отверстия нужно сделать в стержне рассекателя. Кроме этого, просверлите 2 радикальные дыры по 5 миллиметров непосредственно в корпусе. Все это будет способствовать нормальному горению топлива в устройстве, что положительно скажется на скорости и качестве выполняемых работ.

Как дальше делается самодельная газовая горелка? Далее вам необходимо будет запрессовать рассекатель в корпус. При этом внутренний фланец следует устанавливать с небольшим зазором (не менее 0.6 миллиметра). Эта щель будет служить для торможения потока газа, подводящегося к отверстию запальника.

Как сделать форсунку?

Она будет вытачиваться из металлического прутка. Для того чтобы сделать отверстие в форсунке, вам нужно будет применить 2-милиметровое сверло и проделать им глухое отверстие. При этом расстояние до выхода должно составлять не менее полутора миллиметров. Для перемычки примеряем сверло диаметром в 4 мм. Проделанное отверстие зачеканивается молотком, затем подтачивается торец устройства наждачной бумагой. Обрабатывать его нужно до того момента, когда на резьбовой наконечник трубки можно будет навернуть форсунку.

Теперь на конец трубки надевается шланг (он идет от редуктора газового баллона), выполненный из специального резино-тканевого материала. Закрепляется он обычным хомутом при помощи крестовой или минусовой отвертки. Когда выставится рабочее давление, произведите подачу газа и внесите форсунку в пламя газовой конфорки. Делать это нужно только после того, как вещество полностью вытеснило воздух из шланга. Верхнюю часть детали следует подвергнуть шлифовке. Обрабатывать ее нужно до тех пор, пока длина факела горелки не будет составлять порядка 50 миллиметров.

Как собрать все эти элементы воедино?

Корпус вместе с рассекателем следует навернуть на наружную резьбу форсунки. При этом газовая горелка, своими руками изготовленная с учетом всех рекомендаций, должна подавать ровное пламя. Важно следить за тем, чтобы во время сгорания топливо не издавало копоти.

Что делать, если горелка дымит и подает неровное пламя? В таком случае нужно постепенно поворачивать корпус на резьбе форсунки. Делать это необходимо до тех пор, пока газ не будет давать такой характерный дым. Если резьбовое соединение очень свободное, уплотните его лентой ФУМ. Все, на данном этапе газовая горелка своими руками успешно сконструирована. Теперь можно смело пользоваться ею в хозяйстве.

Несколько слов о порядке работы с инструментом

Чтобы газовая горелка, своими руками сделанная, была безопасной в использовании, перед первым запуском обязательно проверьте ее детали на герметичность, а именно паяльные соединения, места совмещения разъемов и рукавов. После этого откройте вентиль на пол-оборота и подождите, пока устройство не подаст пламя. Здесь процесс розжига происходит автоматически, поэтому дополнительно никаких действий предпринимать не следует. Теперь отрегулируйте уровень и длину подаваемого пламени (делается это при помощи редуктора или того же вентиля) и приступайте к работе.

Итак, мы выяснили, как изготавливается газовая горелка своими руками, узнали ее конструкцию и правила пользования этим устройством.

как сделать устройство для дома своими руками

Содержание

  1. Изготовление мини-горелки
  2. Вентиляторные
  3. Зачем нужна газовая горелка
  4. Как добиться безопасности
  5. Диаметр инжектора
  6. Мощность
  7. Арматура
  8. Основные требования

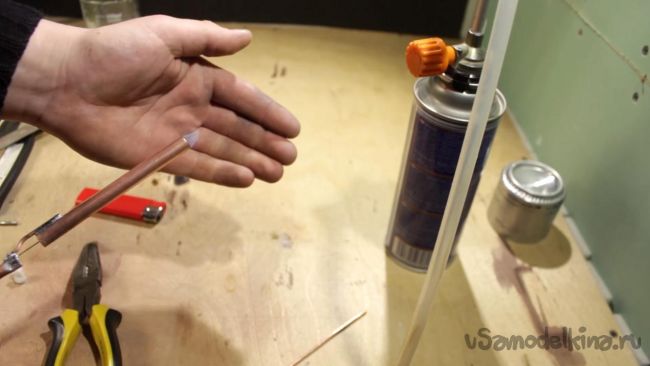

Изготовление мини-горелки

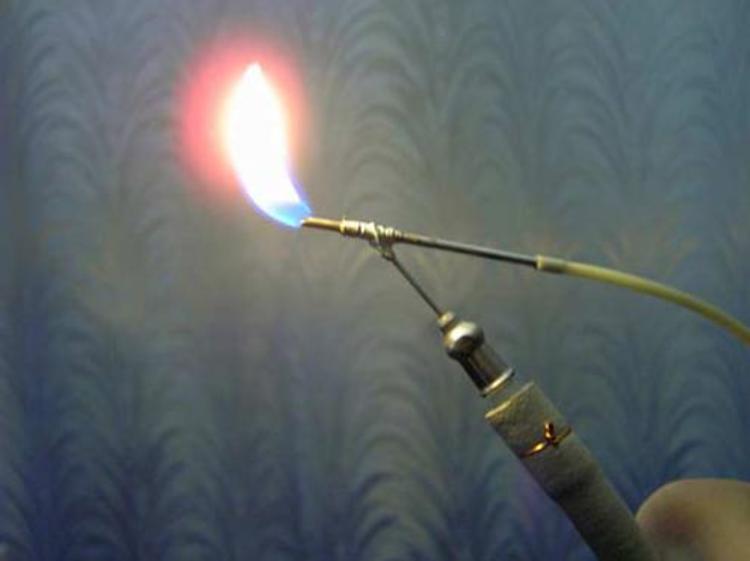

Миниатюрная горелка

Если вам нужно работать с мелкими деталями или платами, то такая большая горелка вам совсем не подойдет. В таком случае можно изготовить небольшую горелку из подручных средств, которая будет выдавать температуру до 1000ºC. Вам понадобятся:

  1. Обычная капельница – 2 шт.
  2. Игла для накачивания мячей.
  3. Игла для медицинского шприца.
  4. Паяльник.
  5. Напильник.
  6. Медная проволока.
  7. Плоскогубцы.
  8. Шлифовальный камень.
  9. Флюс для пайки.
  10. Термопистолет.

Устройство самодельной мини-горелки

Вооружившись всеми инструментами, можно приступать к работе. Для удобства разделим процесс на такие этапы:

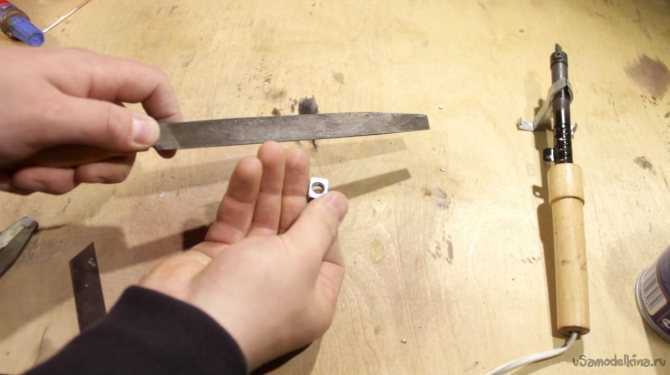

  1. Первым делом напильником нужно сделать пропил в игле для мяча. Он должен быть немного дальше середины. Бывают иглы, в которых такое отверстие уже есть, это еще лучше.
  2. Затем возьмите иглу от шприца и изогните ее примерно на 45˚ посередине.
  3. Так как на кончике игла срезана под углом, ее нужно сточить на шлифовальном камне так, чтобы образовался ровный, прямой срез.
  4. Вставьте в отверстие иглы для мяча тонкую иглу. Ее кончик должен выступать на 1–2 мм.
  5. Зафиксируйте иглу, обмотав место соединения тонкой медной проволокой.
  6. Фиксация иглы Смажьте проволоку флюсом и припаяйте место соединения, чтобы сделать все герметичным.
  7. Достаньте капельницы и подсоедините их к основаниям двух игл.
  8. Зажимы-регуляторы сдвиньте к иглам, они будут служить ручкой и регуляторами подачи воздуха и газа.
  9. Соедините их между собой термопистолетом.
  10. Вот и все, теперь остается только подключить источник газа (зажигалку или газовый баллончик) и баллон со сжатым воздухом.

Через толстую трубку будет проходить газ, а через тонкую (медицинскую) сжатый воздух. Изменять давление газа и сжатого воздуха можно благодаря регуляторам капельницы. Такая маленькая горелка будет полезна для использования в домашних условиях.

Газовая горелка – полезный инструмент в умелых руках. Для того чтобы иметь ее, необязательно идти в магазин и тратить деньги на покупку. Все можно сделать самостоятельно. Главное, подготовить все материалы и инструменты, а также исследовать технологию по изготовлению горелки. Перед тем как приступать к работе, рекомендуем ознакомиться с устройством инструмента и принципом его работы. Тогда вам будет гораздо легче выполнить все самостоятельно.

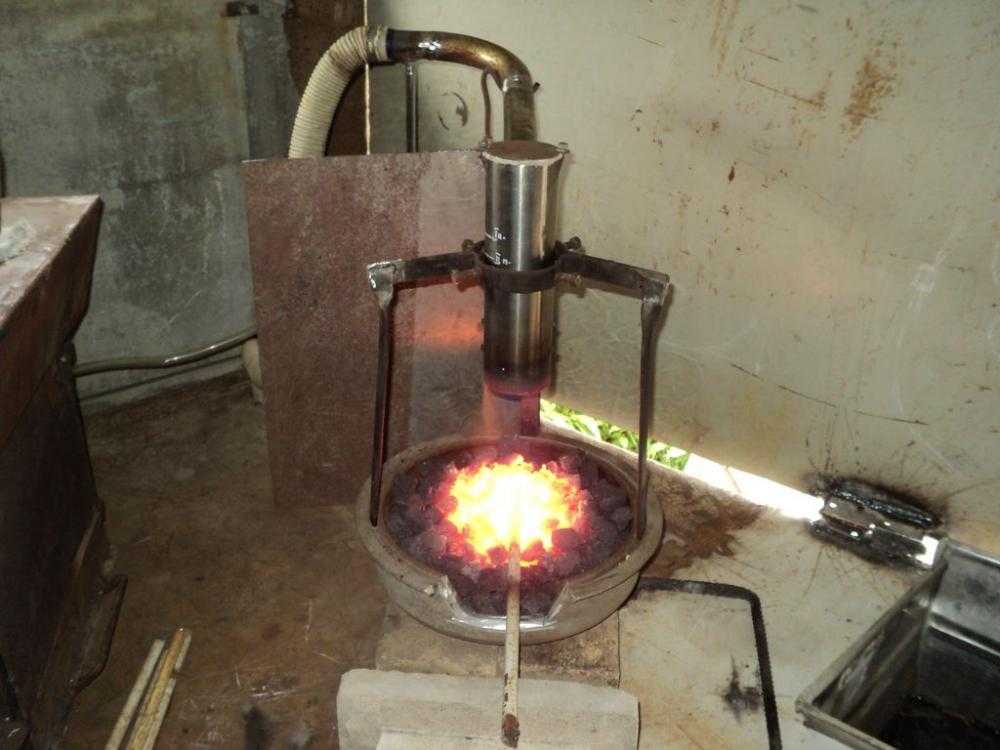

Вентиляторные

В таких устройствах воздух нагнетается вентилятором в том количестве, которое потребуется. Благодаря принудительной подаче кислорода удается выиграть в следующем:

  1. Мощность ничем не ограничена – с помощью вентилятора любое количество газового топлива можно обеспечить достаточным для полного сгорания объемом воздуха.
  2. Камеру сгорания можно сделать закрытой, то есть изолированной от помещения котельной. Воздух в такую камеру поступает извне – по специальному воздухопроводу. Соответственно, исключается опасность попадания дымовых газов в дом из-за обратной тяги, а требования к приточной вентиляции котельной снижаются. В котле с атмосферной горелкой устройство закрытой камеры было бы невозможно, так как сила естественной тяги не смогла бы преодолеть аэродинамическое сопротивление воздуховода и доставить к горелке достаточное количество воздуха. Следует подчеркнуть, что для функционирования котла с закрытой камерой устанавливать отдельный воздуховод не нужно: применяются т.н. коаксиальные дымоходы, представляющие собой трубу в трубе. Дымовые газы отводятся по внутренней трубе, а свежий воздух подводится по цилиндрическому каналу между стенками труб – внутренней и наружной.
  3. Устройства с принудительной подачей воздуха «умеют» производить самонастройку, благодаря чему участие пользователя сводится к минимуму.

Наддувная газовая горелка

Вентиляторные горелки стоят дороже атмосферных и более шумны в работе. Кроме того, они не могут работать без электричества, поэтому их приходится оснащать источниками бесперебойного питания.

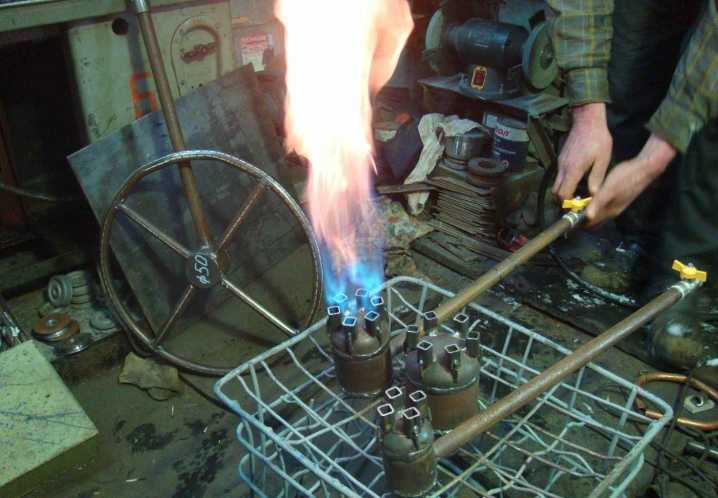

Существует еще один тип горелок – диффузионно-кинетические. Такие устройства обычно можно видеть в мощных обогревателях промышленного уровня. Они сочетают в себе принципы атмосферной и наддувной горелок.

Зачем нужна газовая горелка

Мощные газовые горелки используются для сварки чугуна, для газовой сварки металлических деталей и конструкций с неразъемным соединением. Менее мощные газовые горелки применяют для пайки автомобильных радиаторов и трубопроводов топливных систем и тормозных систем, элементов системы охлаждения и отопления. Но самое главное качество, которое отличает газовую горелку от обычного газового пламени — стабильность формы и температуры факела, а также возможность точной регулировки подачи газа и кислорода и возможность реализации газовой горелки с пьезорозжигом.

Регулировка этих параметров поможет установить такую температуру нагрева, которая позволит спаять… Стоп, а что такое пайка и чем она отличается от сварки?

Как добиться безопасности

Тут дело в т. наз. числе Рейнольдса Re, показывающем взаимосвязь между скоростью потока, плотностью, вязкостью текущей среды и характерным размером области, в которой она движется, напр. диаметром поперечного сечения трубы. По Re можно судить о наличии турбулентности в потоке и ее характере. Если, к примеру, труба не круглая и оба характерных ее размера больше некоторого критического значения, то появятся вихри 2-го и более высоких порядков. Физически выделенных стенок «трубы» может и не быть, напр., в морских течениях, но многие их «фокусы» объясняются именно переходом Re через критические значения.

Далеко не все самодельные газовые горелки точно рассчитываются согласно законов газовой динамики. Но, если произвольно изменить размеры деталей удачной конструкции, то Re топлива или подсасываемого воздуха может скакнуть за пределы, которых оно придерживалось в авторском изделии, и горелка станет в лучшем случае коптящей и прожорливой, а, вполне возможно, и опасной.

Диаметр инжектора

Определяющим параметром для качества газовой горелки является диаметр сечения ее топливного инжектора (газового сопла, форсунки, жиклера – синонимы). Для горелок на пропан-бутане на обычную температуру (1000-1300 градусов) его можно ориентировочно принять таким:

  • На тепловую мощность до 100 Вт – 0,15-0,2 мм.
  • На мощность 100-300 Вт – 0,25-0,35 мм.
  • На мощность 300-500 Вт – 0,35-0,45 мм.
  • На мощность 500-1000 Вт – 0,45-0,6 мм.
  • На мощность 1-3 кВт – 0,6-0,7 мм.
  • На мощность 3-7 кВт – 0,7-0,9 мм.
  • На мощность 7-10 кВт – 0,9-1,1 мм.

В высокотемпературных горелках инжекторы делают более узкими, 0,06-0,15 мм. Отличным материалом для инжектора послужит отрезок иглы для медицинского шприца или капельницы; из них можно подобрать сопло на любой из указанных диаметров. Иглы для надувания мячей хуже, они не жаропрочны. Их используют более как воздуховоды в микрогорелках с наддувом, см. далее. В обойму (капсюль) инжектора его запаивают твердым припоем или вклеивают жаропрочным клеем (холодной сваркой).

Мощность

Делать газовую горелку на мощность свыше 10 кВт ни в коем случае не следует. Почему? Допустим, КПД горелки 95%; для любительской конструкции это очень хороший показатель. Если мощность горелки 1 кВт, то на саморазогрев горелки уйдет 50 Вт. О 50 Вт паяльник можно обжечься, но аварией он не грозит. А вот если сделать горелку на 20 кВт, то лишним будет 1 кВт, это уже оставленные без присмотра утюг или электроплитка. Опасность усугубляется тем, что ее проявление, как и числа Рейнольдса, пороговое – или просто горячо, или вспыхивает, плавится, взрывается. Поэтому чертежи самодельной горелки более чем на 7-8 кВт лучше и не искать.

Арматура

Третий фактор, определяющий безопасность горелки – состав ее арматуры и порядок пользования ею. В общем схема такова:

  1. Горелку ни в коем случае нельзя гасить регулировочным вентилем, подачу топлива прекращают вентилем на баллоне;
  2. Для горелок мощностью до 500-700 Вт и высокотемпературных (с узким инжектором, исключающим переход Re газового потока за критическое значение), питаемых пропаном либо изобутаном от баллона до 5 л при наружной температуре до 30 градусов, допустимо совмещать регулировочный и запорный вентили в одном – штатном на баллоне;
  3. В горелках на мощность более чем 3 кВт (с широким инжектором), или запитанных от баллона более чем на 5 л, вероятность «проскока» Re за 2000 весьма велика. Поэтому в таких горелках между запорным и регулировочным вентилями обязательно нужен и редуктор, поддерживающий в подающем газопроводе давление в определенных пределах.

Основные требования

Перечислим признаки качественной газовой горелки:

  1. Топливо сгорает полностью: данное требование является очень важным, так как при неполном сгорании газа не только падает КПД отопителя, но и происходит загрязнение атмосферы оксидом азота и угарным газом.
  2. Устройство имеет достаточно продолжительный срок службы.
  3. Конструкция предельно проста, установка не вызывает затруднений.
  4. Издаваемый горелкой шум не превышает допускаемых санитарными нормами значений.

Если горелка является комбинированной, то есть она способна работать с различными видами топлива, то перенастраиваться на тот или иной вид горючего она должна быстро и просто.

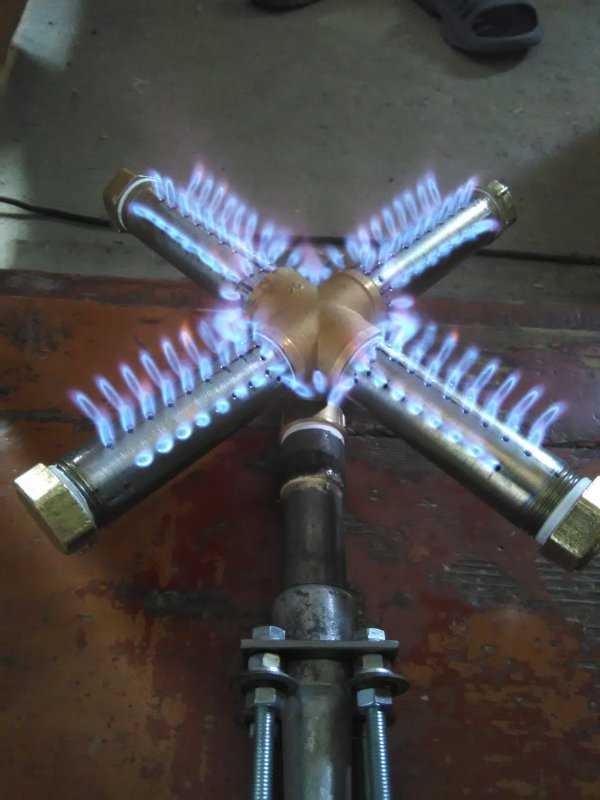

Газовая горелка для вок своими руками

Здравствуйте Уважаемые участники!
Хочу поделиться опытом использования промышленной горелки на кухне панельной девятиэтажки).
Давно смотрел на сайте горелки с воками и испускал слюну. И вот случилось, на день рождения жена подарила сей девайс.
В комплекте была сама горелка, вок с принадлежностями и балон с газом. Балон у меня на 12 литров с редуктором на 1 кгс. Для горелки моей модели давления в 1 кгс маловато, реально нужно давление в районе 3х кгс и для этого нужно поменять сам редуктор. Редуктор пока менять не стал, т.к. струя пламени для использования на кухне и так приличная- в районе 25-30см. Если планируется применять горелку на полном давлении, то лучше это делать вне помещения или в специально оборудованном месте по причине резкого повышения окружающей температуры ( выделяется под 30 кВт тепловой энергии) и нарушением норм пожарной безопасности. Помимо этого когда воспламеняется масло выделяется очень много густого дыма и на следующее утро от всех соседей пахнет жареным. как будто они живут в Гонконге над ресторанчиком дедушки ЛЯО. Так же на кухне по мере готовки сильно уменьшается кол-во кислорода в воздухе и это видно по цвету пламени. Можно отравиться продуктами горения которые не сгорели до конца. Так что открывайте окна “на распашку”.

Методика приготовления на ВОК классических блюд китайской кухни достаточно проста. Я исхожу из простого правила- закидывай все что есть). ВОК нужно иногда прокаливать и смазывать маслом “на горячую”. Дело в том, что каждый раз после приготовления в ВОКе супов слой покрытия уходит. Как бы не старались его закалять. Думаю что этот процесс неминуем. Тут либо только жарить и протирать масляной тряпочкой по завершению, либо периодически прокаливать после приготовления первых блюд.
Еще хотел бы отметить что если Вы решились купить “правильную” горелку , то Вам стоит купить именно круглодонный ВОК. Круглодонный выгодно отличается от “плоскодонного” тем, что на дне скапливается некоторое кол-во масла и на нем практически не пригорает. Для начала лучше брать с деревянной длинной рукояткой т.к. это снизит риск обжечь руки.

Прилагаю несколько фотографий того что получается.
В завершении хочу сказать что блюда приготовленные на мощной горелке это совсем другие блюда и очень выгодно отличаются по вкусу от блюд приготовленных в ВОКе на обычной газовой плите.

Плов – знаменитое восточное блюдо. Оно отличается особенным вкусом и сытностью. Это блюдо оптимально подходит для приготовления в походах на природе или отдыхе, на загородном участке.

Его приготовление подразумевает большую сосредоточенность на температуре. Конечно, плов можно создавать и в домашних условиях, только получится уже несколько иное блюдо по вкусовым ощущениям. Истинный плов готовится либо на костре, либо в казане. Первый вариант довольно хлопотлив. Требуется развести огонь, а затем постоянно его контролировать. Без специальных навыков дело может закончиться провалом.

Варианты

Можно устроить для него и вариант на газу, то есть создать горелку на этом топливе. Это вариант намного удобнее, поскольку контроль над пламенем получается более лёгким, нет необходимости в применении дров и в ожидании большого пламени костра.

Также важно приобретать правильный казан. Лучше остановиться на версии из алюминия или чугуна. Первая превосходно подходит для походов. У неё компактные параметры и скромная масса. Вторая лучше годится для домашних или дачных условий. Также на даче можно задействовать стальную версию. Сталь в ней жаростойкая и толстая.

Ещё до создания горелки для вашего казана требуется иметь знания о его специфике. Его стенки обладают хорошей толщиной. Днище имеет форму шара. Поэтому эта посуда не устойчива на ровных поверхностях. Форма казана такова, что для него специально поставляется подставка кольцевидной формы. Казан нужно помещать только на неё. Ставить его на стандартную решётку для барбекю или на уличную модель мангала не рекомендуется.

Ёмкость, имеющая плоское днище, нагревается в нижней части стремительнее, чем по стенкам. А по всему казану прогрев распределяется равномерно.

Ещё один нюанс: если вы только приобрели казан, в нём не было ещё никаких кулинарных операций, то его нужно очистить от остатков машинного масла. Оно остаётся после производственного процесса. Метод его ликвидации прост: оно смывается тёплой водой, применяется безопасное хозяйственное мыло. Использование для этих целей современных средств запрещено. Поскольку в их составах значатся элементы, опасные для здоровья. И к тому же у этой посуды стенки и днище очень пористые.

Процесс создания

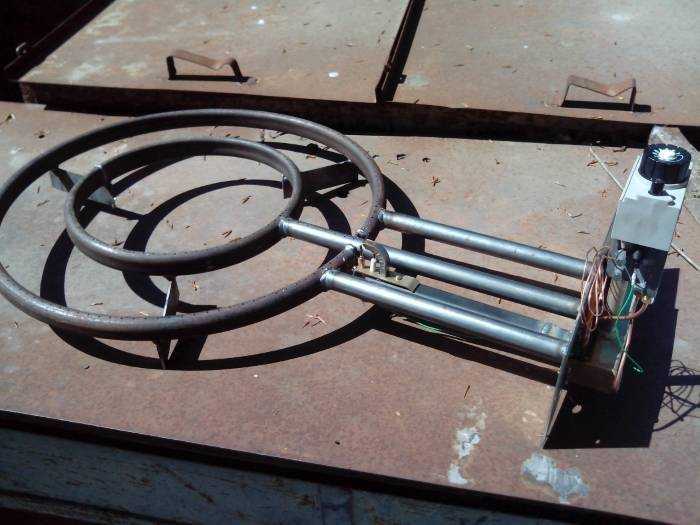

Газовая горелка для казана приобретается и в магазинах, но самодельная модификация более удобна. Она станет превосходным помощником в походах и во время отдыха на даче.

Главные преимущества этой горелки:

  • Лёгкость эксплуатации.
  • В работе она не образует дыма и противного запаха.
  • На посуде получается меньше копоти.

Для самостоятельного сотворения горелка под казан потребует:

  • Специальный регулятор. Его функции – подача топлива к созданной горелке.
  • Набор форсунок.
  • Головки.
  • Узел для монтажа баллона с горючим (газом).

Рабочие стадии своими руками таковы:

  • Создаётся подводящая трубка. Используется трубка из стали. Максимально допустимый её диаметр – 1 см. Необходимая плотность стенок: 2 – 2,5 мм.
  • Создание корпуса вашего устройства. Применяется прутик из крепкой стали. Его ширина – 2 см. В нём устраивается 2-4 отверстия. Они обеспечат попадание кислорода. Без них огонь будет не стабилен или прибор вообще не запустится. Каждое отверстие в диаметре достигает 1 мм. Подобные отверстия требуются и в рассекательном стержне. Пара отверстий устраивается и в корпусе. Их диаметр – 5 мм.
  • Рассекатель помещается в корпус методом давления. Его прессовать нужно очень аккуратно.
  • Устанавливается фланец внутри устройства. Требующийся зазор здесь – минимум 0,6 мм. Такой резерв будет несколько затормаживать струю горючего у выходного участка запальника.
  • Создания форсунки. Здесь необходимо задействовать стальной прут и сверло. Должно получиться глухое отверстие. Номер сверла – 2. Необходимая дистанция до выходного участка составляет ориентировочно 1,5 мм. Меньшее значение не допустимо.
  • Создание перемычки. Используется сверло номер 4. Созданное отверстие нужно зачеканить, а торец доточить. В этом поможет наждак. Дотачивать надо так, чтобы наконечник трубы спокойно сел на форсунку.
  • На окончание трубы нанизывается шланг, созданный из смеси резины и ткани. Другое окончание монтируется к баллону. Крепёж выполняется с помощью хомута. Для затягивания используется отвёртка.
  • Корпус, в который уже внедрён рассекатель, нанизывается на резьбу форсунки.

После указанных стадий самодельную конфорку можно считать готовой. Признаки её правильной сборки:

  • В работе она образует ровное пламя.
  • Не появляется чёрный дым.

Если где-то в конструкции горелки сформировалась копоть, неспешно поворачивайте её корпус на резьбовом участке форсунки. Изучите соединительные места. Если крепление здесь получилось слабым, усильте его: задействуется ФУМ лента. Она отлично уплотняет нужные участки. Регулировать огонь можно, использовав вентиль для внедрения газа.

Обязательно перед использованием горелки изучите все её соединительные зоны на предмет крепости и герметичности.

После всех обозначенных действий изделие можно закрепить на подставке. Казан должен легко расположиться сверху. Такую подставку можно создать из хорошего металла, не подверженного деформациям под сильной массой и высокими температурами.

Также очень важно защитить пламя. Эта оборона не позволит ветру сбивать огонь. И тогда весь жар будет направляться под казан. Такая оборона представляет собой воронку, устроенную вокруг форсунки. В походах вместо воронки можно выкладывать камни. Но это доставляет некоторые неудобства.

Переносная газовая горелка для казана – это приспособление, которое позволяет быстро и качественно приготовить плов во время туристических путешествий. Устройство имеет достаточно простую конструкцию, поэтому не составляет особого труда сделать его самостоятельно. Какие горелки подходят для казана и как соорудить их своими руками?

Виды и характеристика газовых горелок

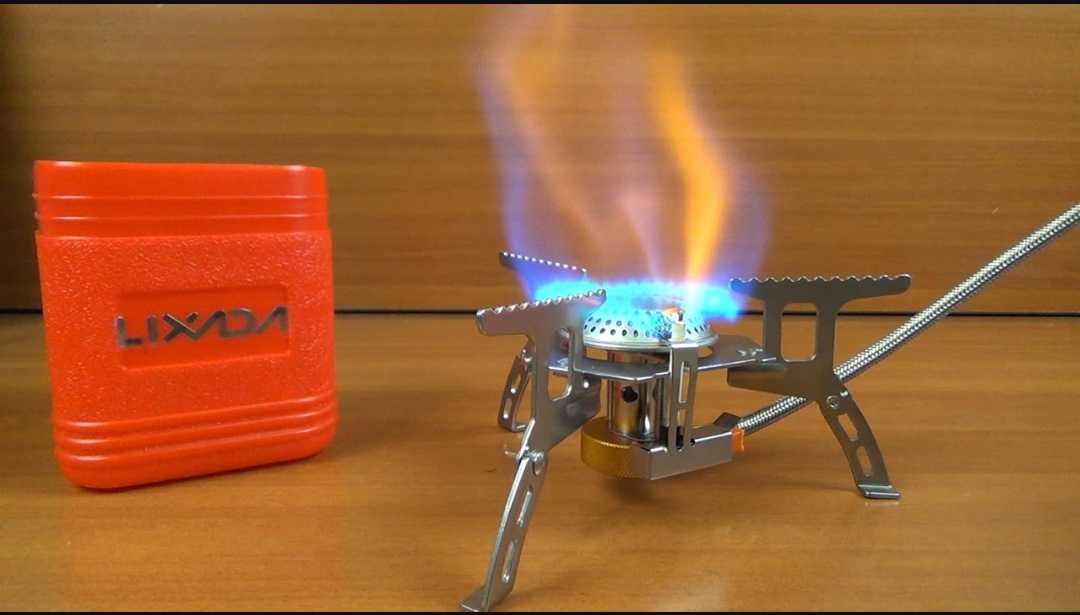

Для приготовления пищи на природе используют различные типы газовых горелок. Они отличаются согласно показателю мощности и имеют различные конструкционные характеристики. Каждое устройства имеет свои преимущества и особенности использования.

Существуют такие виды туристических газовых горелок:

  1. Со шлангом. Конструкция представляет собой горелку, соединенную с небольшим баллоном для топлива гибкой трубой. Устройство прекрасно подходит для тяжелой массивной посуды. Устойчивость горелки обеспечивают крепкие ножки с широкой постановкой.

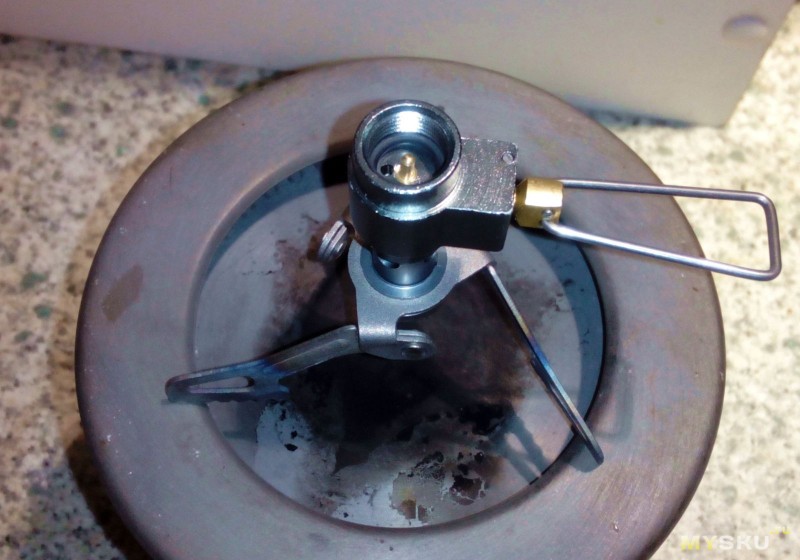

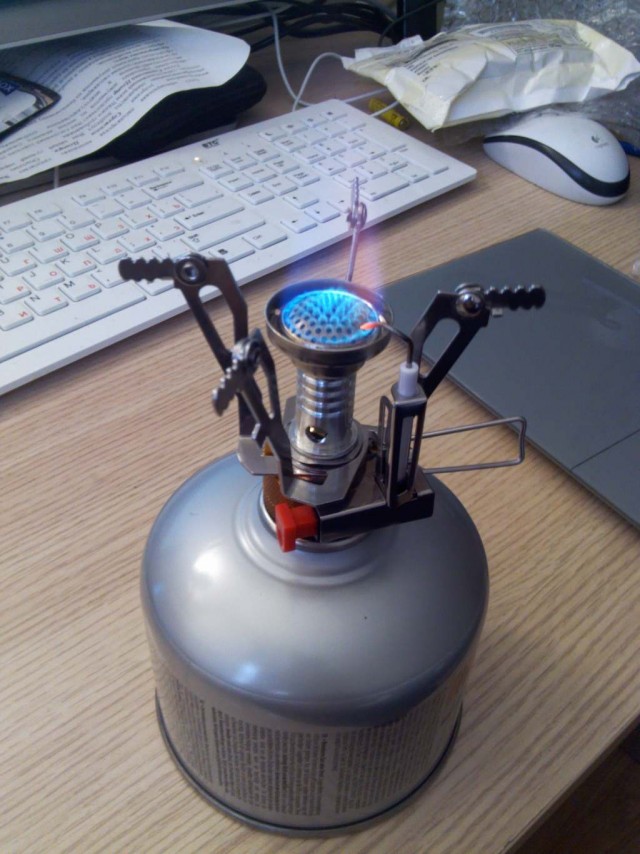

  2. Набаллонные. Такого типа устройства отличаются компактностью и небольшим весом. Предназначены горелки, установленные на баллоне, для достаточно легкой посуды не более трех литров.
  3. С горизонтальным расположением баллона. Горелки данного вида самые дешевые. Для таких устройств используют простые цанговые баллоны.

Газовая горелка для казана со шлангом

Производят также интегрированные газовые системы. В таких моделях горелка и емкость для приготовления пищи являются единым блоком. За счет такой конструкции значительно снижается расход топлива.

Газовые горелки разделяют на три категории согласно показателю мощности:

  • высокая – от 3 до 7 кВт;
  • средняя – от 2 до 3 кВт;
  • низкая – до 2 кВт.

Устройства могут быть с пьезоподжигом и без него. Горелки оснащены регулятором мощности. Считаются самыми простыми в использовании, почти не занимают места, мало весят. Соединяются горелки с газовым баллоном через резьбовое соединение. Работать устройство может на пропане, бутане или изобутане.

Какая горелка подходит для казана

Для приготовления блюд в казане требуются достаточно мощная и вместительная горелка. Лучше всего использовать модель со шлангом. Конструкция такого устройства позволяет устанавливать достаточно большого размера емкости.

При подборе горелки для казана следует учитывать:

  1. Мощность. Чем больше размер посуды для приготовления пищи, тем выше должен быть показатель мощности оборудования.
  2. Материал. Наиболее крепкими считаются чугунные горелки. Они не деформируются при высоких температурных режимах и воздействия тяжелой посуды.
  3. Конструкция. Казан имеет достаточно широкое дно, поэтому при выборе газовой горелки следует учитывать ее размер.
  4. Ножки. Немаловажным аспектом выбора горелки для казана является наличие устойчивых опор. Ножки должны быть крепкими и иметь широкую постановку.

Чугунная газовая горелка для казана

Удобное использование горелки обеспечивает пьезоподжог и регулировка мощности. С помощью правильно подобранного устройства можно приготовить во время отдыха на природе любое блюда в казане.

Преимущества и недостатки

Во время туристических путешествий газовая горелка являются незаменимым эффективным устройством, с помощью которого можно быстро приготовить пищу в казане. Такое приспособление имеет немало преимуществ:

  • небольшой вес, благодаря которому можно изделие брать с собой в поход;
  • простота использования устройства;
  • приготовления пищи без особого труда;
  • отсутствие дыма и копоти во время работы газовых горелок;
  • возможность использования изделия при ветряной погоде;
  • длительный срок эксплуатации устройства;
  • безопасность применения.

Газовая горелка для казана имеет множество преимуществ

Чтобы привести в работу горелку нужно всего лишь провернуть клапан, и зажечь огонь. Некоторые модели горелок подходят к казанам емкостью более десяти литров.

Недостатком использования такого газового оборудования считается нестабильность работы при низких температурах, а также быстрый расход топлива.

Изготовление своими руками

Горелку для казана можно приобрести в специализированном магазине или сделать самостоятельно.

Инструменты и материал

Для сбора конструкции горелки необходимо приобрести газовый баллон. В качестве топлива можно использовать пропан или пропан-бутан.

Для работы потребуются такие детали:

  • головки;
  • соединительный узел для газового баллона;
  • форсунки;
  • шланг из резины и ткани;
  • регулятор подачи газа.

Для изготовления газовой горелки для казана своими руками понадобятся форсунки

Также понадобится стальной прут шириной два сантиметра и крепежные хомуты.

В качестве инструмента следует использовать дрель со сверлами под номером два и четыре, а также отвертка.

Этапы изготовления

С помощью пошаговой инструкции газовую горелку для казана можно сделать всего лишь за час. Процесс сооружение устройства состоит из таких этапов:

  1. Изготавливается корпус для газовой горелки. В стальном пруте проделываются четыре отверстия, каждое диаметром один миллиметр. Такие проемы необходимы для поступления кислорода, который обеспечит возгорание и поддержку огня. Идентичные отверстия следует сделать в стержне рассекателя. В корпусе нужно сделать две дыры диаметром пять миллиметров.
  2. В середину стального каркаса аккуратно вдавливается рассекатель.
  3. Во внутрь изготовленной конструкции вставляется фланец. Его установка требует обеспечения зазора размером больше 0,5 миллиметров. Такой проем необходим для того чтобы струя газа немного притормаживалась на выходе запальника.
  4. Для сооружения форсунки требуется просверлить с помощью сверла диаметром 2 миллиметра проделать глухое отверстие в металлическом пруте. Расстояние от выходной точки должно быть не меньше 1,5 миллиметра.
  5. Для подвода используется трубка из стали. Диаметр ее должен быть не больше одного сантиметра, а плотность стенок 2,5 миллиметров.
  6. Сверлом номер четыре для перемычек требуется сделать отверстие, а после тщательно зачеканить его. Торец, для того чтобы конец трубки свободно разместился на форсунке, дотачивается с помощью наждака.
  7. На конец стальной трубки одевается шланг. Другое его окончание крепится за счет хомута к баллону. Соединения следует хорошо затянуть отверткой.
  8. Корпус горелки с рассекателем накручивается на резьбу подготовленную форсунку.

Если при зажигании прибора образовалась копоть, то требуется провести обследование всех соединительных участков. Для надежности креплений используется специальный уплотнитель.

Последним этапом изготовления горелки для казана является закрепление готовой конструкции на подставке с ножками. Ее сооружают из крепкого жаростойкого металла.

Чтобы обеспечить правильное направление пламени при ветряной погоде можно сделать вокруг горелки специальную защиту. Часто в походах для этих целей используют камни или другие подручные материалы.

Правила и особенности эксплуатации

Горелки достаточно просты в использовании, но все же для их работы требуется газ, применение которого требует соблюдения ряда правил безопасности.

Поэтому при использовании газовых горелок для приготовления пищи во время отдыха на природе следует придерживаться таких эксплуатационных требований:

  • устанавливать прибор на ровной поверхности;
  • перед включением проверять целостность установки и баллона;
  • во время розжига не наклонять горелку;
  • не располагать баллон вблизи огня;
  • использовать качественное топливо;
  • после приготовления пищи всегда перекрывать подачу газа к устройству;
  • не использовать горелки в палатках;
  • перед тем как после работы отсоединить горелку от баллона следует дать остыть устройству;
  • не оставлять возле газового оборудования детей без присмотра;
  • во время приготовления пищи следить за работой газовой горелки;
  • при приготовлении пищи зимой нужно под баллон подкладывать специальную подложку.

В холодных условиях баллон рекомендуется держать в тепле. Для этого можно использовать спальный мешок или другой согревающий материал. Перед тем как использовать новый баллон с газом рекомендуется немного спустить возле клапана воздух. Такое действие сразу обеспечит равномерную работу горелки.

При длительном использовании газовых горелок иногда забиваются отверстия форсунок. Для их прочистки используют иглу. Малейшие повреждения каких-либо деталей устройства требуется обязательной замены. Использовать горелки при наличии дефектов опасно.

Многие модели имеют пьезоподжог. Такое приспособление позволяет быстро разжечь огонь без дополнительных зажигалок. Но иногда устройство выходит из строя, поэтому собираясь в поход, обязательно следует прихватить спички.

Газовая горелка – это незаменимая вещь в походе. С помощью такого устройства можно приготовить любое блюдо в казане независимо от погодных условий. При использовании такого оборудования следует всегда придерживаться всех правил безопасности.

принцип работы и описание процесса изготовления самодельных приспособлений

Содержание

  • 1 Описание принципа работы
  • 2 Процесс изготовления своими руками
  • 3 Приспособление с применением двух иголок
  • 4 Конструкция устройства с пьезоподжигом

Изготовить газовую горелку для пайки можно самостоятельно. Конструкция имеет разную конфигурацию.Часто размеры не превышают длины шариковой ручки. Применяется она для разогрева металла с целью последующего закаливания или проведения сварочных работ. В некоторых случаях изготавливается горелка для разогрева битума на крыше. Самодельные приспособления обходятся значительно дешевле покупных аналогов.

Описание принципа работы

Принцип работы газовой горелки основан в направленной подаче смеси газа и кислорода. При этом подающий факел удерживает постоянную форму и температуру. Как результат, после разогрева 2 поверхностей образуется их герметичное соединене при помощи расплавленного припоя. Этот материал должен обладать достаточной адгезией, хорошо прилипать к раскаленным поверхностям и обладать прочностью после остывания. Газовая горелка обеспечивает такую температуру припоя, чтобы он становился вязким. При этом общий нагрев не должен превысить температуру плавления основного материала.

В некоторых случаях применяется небольшой нагрев. Это требуется тогда, когда нужно демонтировать деталь, посаженную по прессовой посадке. Например, втулка или подшипник. Особенно это применимо к случаям, когда детали имеют разный коэффициент расширения. Еще нагрев используется в работах, когда сварку применить нельзя.

Процесс изготовления своими руками

Чтобы сделать самодельное оборудование, нужно учесть некоторые нюансы:

  • Устройство на выходе дает температуру 1000 градусов. Поэтому при изготовлении используются тугоплавкие металлы.
  • Важное условие безопасной работы — это надежный кран. В случае аварии он должен быстро перекрыть поток воздуха.
  • Надежность узла подключения к газу.

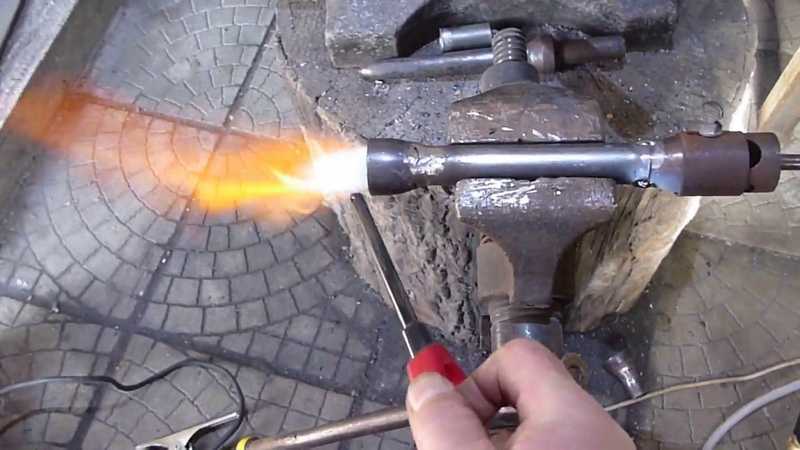

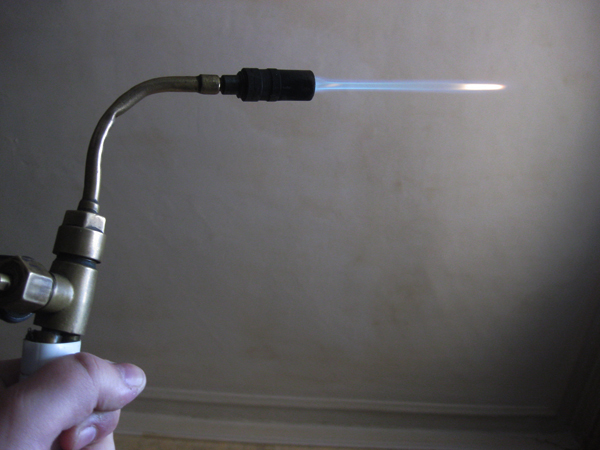

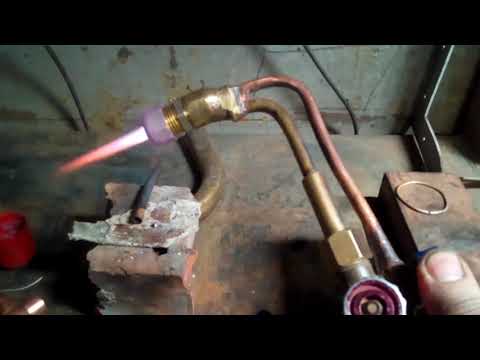

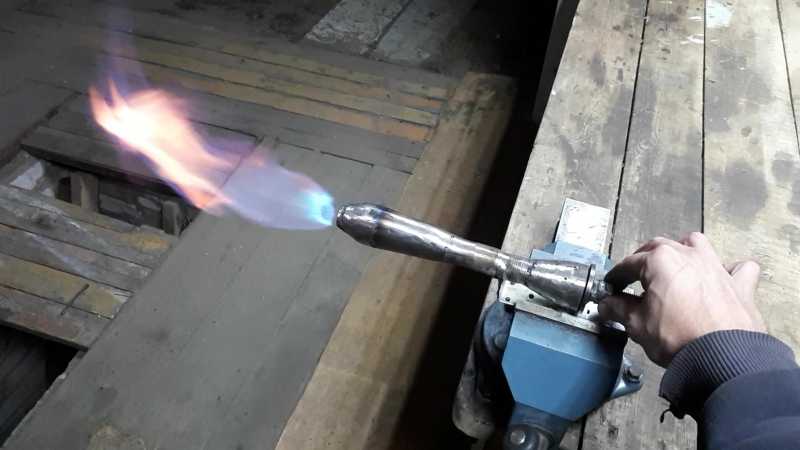

Горелку газовую ручную для пайки своими руками можно изготовить в виде миниатюрного приспособления. Для изготовления такого мини-оборудования понадобятся материалы:

  • латунные или медные трубки;
  • брусок дерева;
  • силикон или фторопласт в качестве уплотнительного материала.

Чертеж приспособления состоит из корпуса в виде трубы, заканчивающейся форсункой. С другой стороны устанавливается шланг для подачи газа. Форсунка оснащается рассекателем для регулировки пламени.

Газовая горелка для пайки своими руками изготавливается в следующем порядке:

  • Для изготовления корпуса горелки используется латунь в виде куска трубки. Длина подбирается исходя из расчетов удобства работы.
  • В качестве ручки используется отслужившее основание паяльника или же она изготавливается из бруска дерева. В осевой части сверлится отверстие под форсунку. Фиксируется она эпоксидной смолой.
  • К трубке крепится кран с помощью силикона.
  • С другой стороны трубка глушится и в ней проделывается отверстие 0,2- 0,3 мм. Для этого используются специальное сверло и патрон.
  • После этого горелка зажимается в тисках и с помощью молотка отверстие расплющивается до 0,1 мм.
  • Наждачной бумагой устраняются все заусенцы.

Рассекатель можно устроить из латунной трубки, которая больше диаметра горелки. Крепление ведется параллельно корпусу. Работать система будет по принципу туристического примуса. В месте, где из форсунки выходит газ, образуется разряжение и происходит засасывание воздуха.

Приспособление с применением двух иголок

Миниатюрная пропановая горелка своими руками изготавливается из 2 иголок. Одну иголку можно взять из насоса, а другую — из шприца. Еще подадобится две капельницы и компрессор от аквариума. Подключается приспособление к баллончику для зарядки зажигалок. Также понадобится проволока из меди.

Температура в такой горелке достигает 1000 градусов. Изготавливается она в следующем порядке:

  • В большей игле посередине сверлится отверстие, которое должно быть чуть больше диаметра меньшей иглы.
  • В это отверстие водится игла шприца с таким расчетом, чтобы она на несколько мм. выходила из конца большей иглы.
  • Место стыка герметизируется при помощи медной проволоки и последующей пайки.
  • С обеих противоположных сторон иглы соединяются с 2 капельницами.
  • Противоположный конец одной из капельниц соединяется с баллончиком для зажигалок.
  • Конец второй капельницы крепится к компрессору.
  • Все места стыков плотно герметизируются.

Поступающий из баллончика газ смешивается в толстой игле с воздухом, идущим из компрессора. Состав смеси меняется регуляторами.

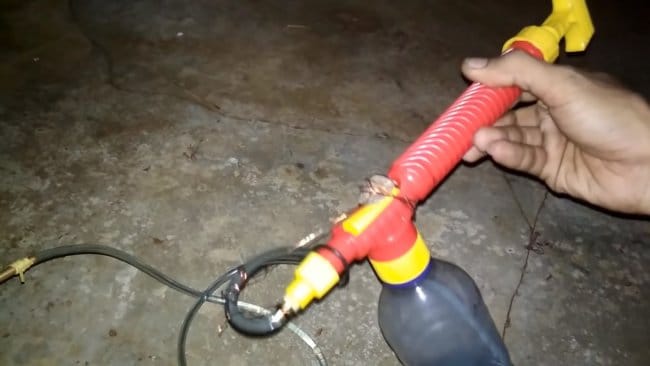

Если отсутствует компрессор, заменить его можно пластиковой бутылкой:

  • В донышке бутылки проделывается отверстие и в него вкручивается ниппель или золотник.
  • В крышке от бутылки сверлится отверстие и в него вставляется корпус от шприца без поршня и иглы.
  • Это место герметизируется.
  • Крышка навинчивается на бутылку.
  • Корпус шприца подключается к системе, соединенной с тонкой иглой.
  • Через ниппель в бутылку закачивается воздух.

Горелка готова к использованию.

Конструкция устройства с пьезоподжигом

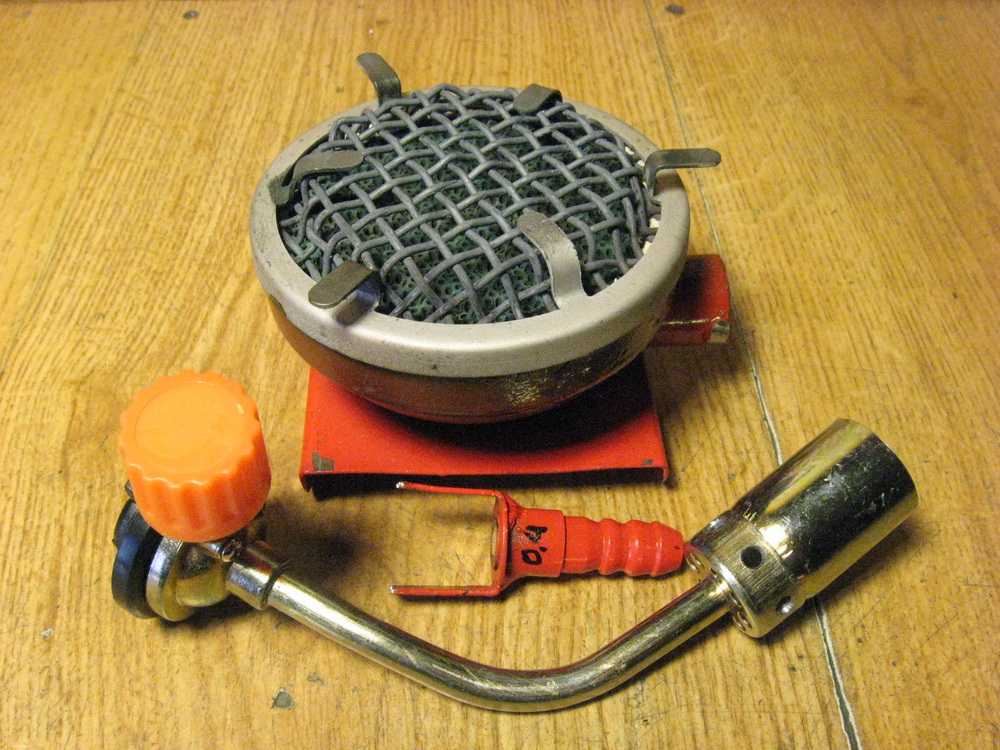

Портативная газовая горелка с пьезоподжигом для пайки характеризуется формированием устойчивого факела пламени. Устройство состоит из баллона, в котором находится газ. Сверху устанавливается насадка. Крепится она при помощи шланга-переходника.

Такой конструкции не требуется подогрев, она не засоряется и в ней не скапливаются запахи. Имеет небольшие габариты, вес и стоимость.

Задача пьезоподжига состоит в автоматическом поджоге топлива. Это удобно при отсутствии спичек. Однако это и самая уязвимая часть конструкции. При правильном уходе он прослужит длительное время.

Газовая горелка для пайки в домашних условиях — нужная вещь. С ее помощью ремонтируются медные и латунные вещи. Это детали, входящие в состав радиаторов и теплообменников. Большую помощь оказывает прибор во время ремонта кузова автомобиля, когда высокая температура может вызвать коробление металла.

  • Автор: admin
