Газовый кузнечный горн из кирпича своими руками

Если вы занимаетесь изготовлением ножей или мечей, вам очень важно иметь возможность плавить сталь. В этой статье я покажу чертежи и расскажу, как сделать газовый горн своими руками.

В качестве топлива я использую пропан. Если вы работаете в сельской местности, возможно, вам будет выгоднее и удобнее использовать уголь.

Посмотрите видеоверсию.

Шаг 1: Материалы

Материалы:

  • Шамотный кирпич – отличается от обычного красного кирпича своей огнеупорностью. Из-за стоимости доставки гораздо выгоднее покупать такой кирпич у местных продавцов, нежели заказывать через интернет. Я использовал кирпичи размером 6х10х23 см.
  • Горелка — нужна для подачи пламени в горн. Лучше использовать горелку, устойчивую к высокому давлению и высоким температурам. Вот ссылка на Амазон. Приобретите себе качественную горелку, она сослужит вам хорошую службу.
  • Для соединения горелки с газовым баллоном 20 л вам понадобится переходник для шланга. Я купил шланг 2,4 м со всеми переходниками в комплекте. Можно просто приобрести фитинг-переходник с внутренней на наружную резьбу, но я решил просто добавить дополнительные 2,4 м к длине шланга.

Шаг 2: Камера горна

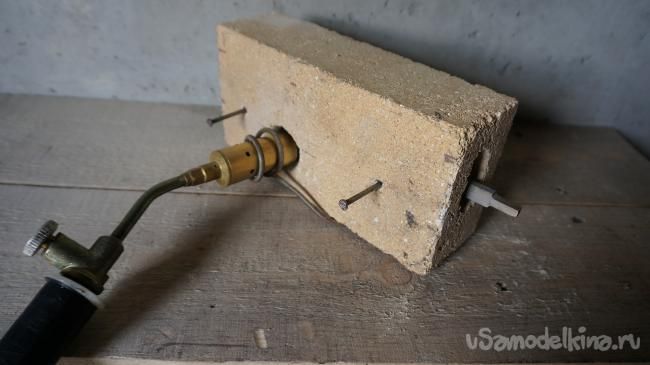

Камеру горна я вырезал в шамотном кирпиче с помощью молотка и долота. Для этого я вырезал бумажный шаблон – в основе прямоугольник размерами 5х23 см, по краям стороны сужаются до 3 см. Затем шаблон обвел на боковых сторонах кирпича.

При вырезании камеры не торопитесь, обязательно используйте защитные очки, перчатки и маску. Держите долото под углом, чтобы крошки разлетались в стороны от вас. Профиль половинок камеры должен быть максимально близок к полукругу.

Более подробно вырезание камеры показано в видео.

Шаг 3: Сверление отверстий

Я спроектировал камеру газового кузнечного горна таким образом, чтобы основной жар скапливался в ее центре.

С учетом этого, я планировал сделать подачу газа таким образом, чтобы его всасывало в полость горна. Для этого отмечаем приблизительное место, где сверло прорежет свод камеры, затем с помощью угольника я сделал соответствующие метки на верхней грани кирпича и начал сверлить.

Для прорезания отверстия подачи газа я использовал 13 мм-вое перьевое сверло. В результате долгого процесса сверло было практически уничтожено. Сверло вышло немного не там, где я рассчитывал, но я доработал выходное отверстие напильником.

Шаг 4: Завершение сборки

Со временем кирпич потрескается. Если кирпичные части горна надежно скрепить между собой, это практически не повлияет на рабочие качества горна. Для лучшей теплоизоляции обложите горн снаружи тонкими шамотными кирпичами.

Снаружи обвяжите самодельный газовый горн стальной проволокой, сделайте минимум 8 витков по ширине и минимум 2 витка по длине, если хотите, сделайте проволочную ручку.

Последние шаги не обязательны, но они обеспечивают безопасность при работе с горном. Сделайте устойчивую подставку под горн, чтобы он не перевернулся. Это предотвратит распространение пламени, если вы случайно толкнете горн при работе. Резиновый шланг горелки при работе лучше закрыть отрезком трубы или изоляцией, чтобы раскаленные частицы, вылетевшие из горна, не прожгли шланг и не случилось взрыва.

Шаг 5: Техника безопасности при работе с горном

Работайте в хорошо проветриваемом помещении.

Откройте вентили пропанового баллона и горелки и подожгите горелку. У моей горелки есть специальный фиксатор, чтобы не приходилось постоянно давить на курок подачи газа. Вставьте горелку с пламенем в горн и с безопасного расстояния наблюдайте за пламенем в горне. При использовании горна я вставляю сопло горелки до той отметки, на которой пламя начинает расползаться по окружности камеры и гудеть.

Важно – при прекращении работы с горном сначала нужно закрыть вентиль на баллоне, чтобы пропан в шланге вытек в камеру и сгорел.

Оглавление

  • Шаг 1: Материалы
  • Шаг 2: Камера горна
  • Шаг 3: Сверление отверстий
  • Шаг 4: Завершение сборки
  • Шаг 5: Техника безопасности при работе с горном

Как создать газовый горн руками (видео)

Адвокат Егоров. Это видео про газовый горн из жестяной бочки и сопла кровельной газовой горелки. Несмотря на то, что горн сделан своими руками и ладный и миниатюрный, он вполне пригоден для паковки крупных изделий.

Обратите внимание! После прогрева горна, интенсивность подачи газа можно и нужно убавить, появится тяга, и в горелку засасывать больше воздуха, чем при холодном горне. В результате, почти весь газ сгорать внутри горна. Расход газа уменьшится, а температура в горне только увеличится. Горн выходит на штатный режим в течение 5 минут.

Товары для изобретателей Ссылка на магазин.

Вы уже могли видеть горн в видео про изготовление самого крупного ножа — ножа «Якут». Традиционного ножа северных народов, с широким долом и симметричными спусками. Однако, первым в горне выковал топор. А это, в отличии от томагавка из железнодорожного костыля и напильника, совсем немаленький и полноценно прошивной топор. Топор достоин мороки с изготовлением горна из бочки. А если учесть, что планируется отковать еще десяток различных по виду и по функционалу топоров, а кроме топоров будут и другие изделия, то усилия по изготовлению этого горна точно окупятся.

Электроника для самоделок вкитайском магазине.

Горн сделан в точности по той же схеме, что и горн из консервной банки. Но в таком маленьком невозможно разогреть паковку даже для крупного клинка, а топор не выковать и подавно. Кроме того, микро-горн не экономичен. Газ в одноразовых баллонах дорог и быстро заканчивается. Скажете, что топор можно отковать в угольном горне из ведра и вентилятора. Но угольный горн весьма прожорливый и жечь угли в нем надоело. Как показала практика, газовый экономичнее, хотя и менее колоритный.

Видео относительно длинные по причине того, что в горне последовательно были применены две разные фотировки. Забегая вперед, перлит разочаровал. Рад, что не опубликовал это видео, остановившись на фотировке из перлита, хотя отковал в нем ножевой клинок и скобель.

Но довольно рекламы этого горна, пора переходить к рассказу о том, как его сделать руками.

Бочонок нашел ржавый и немного помятый, поэтому сперва зашкурил. Вырезал из крышки бочонка отверстие для жерла горна. Надрезал импровизированным циркулем канавку и выбил жестяной круг молотком. Тут же, передумал и решил увеличить диаметр жерла горна при помощи УШМ. Лепестковую насадку лучше для этого не использовать. Выдернул пластиковый насос и зачистил абразивом острые края. Теперь, надо придумать, как подать газовоздушную смесь в горн. Для этого использовал лишнюю в хозяйстве горелку, водопроводные сгоны, фитинг, гайки и уголок, чтобы фитинг поместился в раструби горелки, его пришлось немного обточить. Все штатные стальные сгоны и фитинги, внешне кривые и выглядят неопрятно. А так как опрятные детали и в руках держать приятнее, заодно с откалиброванным фитингом, отшлифовал у них на своем гриндере внешнюю поверхность и торцы. Нет заусенцев — меньше травм. Рукоятка с клапаном кровельной горелки в конструкции горна лишняя, поэтому ее отпилил.

Эксперимент с использованием сгона на 1 и 1/4 дюйма, показал, что воспламенение происходит внутри трубы. А это недопустимо. В противном случае горелка и кожух горна будут нагреваться. Очевидно, скорость газовоздушной смеси должна быть выше. Тогда пламя оторвется от сопла и всё воспламенение внутри горна. Для увеличения скорости потока, достаточно взять трубу тоньше. Эксперимент подтвердил теорию распространения газа в трубах. При использовании трубы на 3/4 дюйма, пламя оторвалось от сопла. Фактически горелка готова. Настало время изготовить ножки для горна. Разметил место для четырех отверстий и просверлил ступенчатым сверлом. В дальнейшем добавлю еще две ножки, но это позже. Крепления ножек после фотировки будут замурованы, поэтому лучше сделать надежно и с первого раза. Итак, крепления ножек будут состоять из болтов и удлиненных гаек. В удлиненную гайку можно ввинтить болт нужной длины и тем самым регулировать высоту горна. А можно горн подвесить на шпильках к потолку, либо поставить на «попа» и опустить в него вертикально распложенный кигель.

Вариантов много. Крепления ножек подготовлены, осталось смонтировать систему подачи газа и можно преступить к фотировке. А для этого, просверлил короночным сверлом отверстия под резьбу водопроводного сгона. Чтобы гайки были посимпатичнее, обточил на гриндере, но можно было этого не делать. Хотя с аккуратными деталями, как уже говорил, работать приятнее. Даже жалко, что одна из гаек окажется внутри и покрыта фотировкой.

Продолжение с 5 минуты на видео (в начале статьи)
