Изготовление кузнечного горна своими руками — Моя ковка

Кованые изделия давно применяются в промышленности и в быту. Из них сооружают красивые заборы, оформляют комнатные камины, козырьки над входной дверью. Кованые подставки для цветов находят свое место в комнатах дома. Все эти вещи можно изготовить в домашней мастерской, имея некоторое оборудование.

Кузнечный горн способен нагреваться до высокой температуры, поэтому основное его предназначение — ковка декоративных изделий из металла.

Для ковки металла главное — разогреть его до необходимой температуры. Делается это с помощью кузнечного горна. Если на дачном участке имеется сарай, в котором можно обустроить домашнюю мастерскую с кузницей, то рекомендуется сделать кузнечный горн своими руками. Разные его конструкции отличаются только видом используемого топлива. Остальные отличия не имеют принципиального значения.

Кузнецы чаще используют топливо в виде кокса, он дает высокую температуру, выделяет мало отходов.

Как сделать кузнечный горн для разогрева металла перед ковкой?

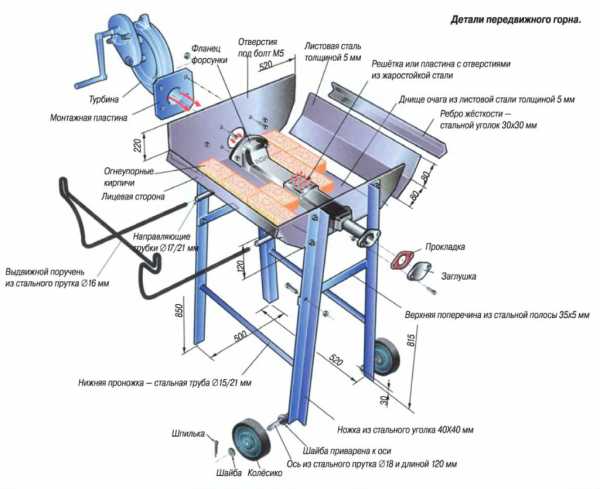

Схема сборки передвижного горна.

Прежде чем сделать кузнечный горн, нужно выбрать тип горна. Горн закрытого типа имеет камеру для разогрева заготовки. Такая конструкция является наиболее экономичной по затратам топлива. Но размер заготовок имеет ограничения, связанные с размерами камеры для разогрева.

В горн кузнечный открытого типа топливо засыпается сверху на колосниковую решетку, снизу подается поток воздуха. Разогреваемая заготовка кладется на топливо. Это позволяет нагревать заготовки крупных размеров.

В решетке из стальной пластины сверлятся отверстия, после чего она вставляется в центр столаё

Последовательность действий при изготовлении горна может быть такой:

  1. Основа горна — это его стол. С него и начинается изготовление конструкции. Его крышку делают из металла толщиной 4-5 мм. Высота стола составляет 700-800 мм. Поверхность его чаще всего делается размерами в пределах от 80х80 до 100х150 см. Можно сварить из уголка раму, в которую уложить огнеупорный кирпич и колосниковую решетку. Решетка обычно укладывается в центре стола. Можно ее сделать из чугунной сковороды или из стальной пластины толщиной 8-10 мм, в которой просверливаются отверстия диаметром 10 мм.
  2. Решетку вставляют в отверстие стола и обкладывают огнеупорным кирпичом. Высота стола делается удобной для домашнего мастера, обычно до уровня его пояса.
  3. Монтируется механизм поддува воздуха. Он может быть с ножным приводом, но лучше использовать электрический вентилятор. Для этой цели часто используют старый пылесос. Его мощности вполне достаточно для получения струи воздуха нужной силы. Хорошо, если есть регулятор оборотов. Если его нет, можно установить дополнительную задвижку для регулировки подачи воздуха. Вместо пылесоса некоторые умельцы используют привод ручной сирены.
  4. Вся конструкция собирается воедино. Можно приступать к испытаниям.
  5. На колосниковую решетку насыпается топливо. Сначала кладутся древесные щепки и дрова покрупнее, затем добавляется кокс. Включается поддув, заготовка кладется на кокс. Сверху на разогреваемое железо можно еще подсыпать немного кокса. Тогда в толще его образуется небольшой свод с огромной температурой внутри него. Вместо кокса вполне допустимо использование древесных отходов.

Самодельный кузнечный горн можно дополнять различными приспособлениями, присущими промышленным установкам. Иногда эти приспособления практически ничего не стоят, но добавляют удобств в работе.

Вернуться к оглавлению

Сравним промышленный горн с самодельным устройством

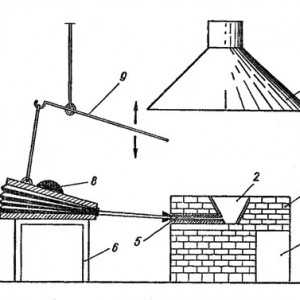

Изображение 1. Схема промышленного горна.

Промышленные горны включают в свой состав (Изображение 1):

  1. Сопло для подачи воздуха. В нашем случае его функции выполняет шланг от пылесоса.
  2. Огнеупорные кирпичи, которые аккумулируют и удерживают температуру. В самодельном горне они тоже могут присутствовать на рабочем столе.
  3. Колосники, на которых держится топливо. В самодельном варианте они обычно тоже присутствуют.
  4. Гнездо для загрузки твердого топлива. Этим устройством можно оснастить самодельный горн, если он часто используется в работе домашнего мастера.
  5. Кирпичи, из которых состоит каркас. В самодельном устройстве их нет.
  6. Вентилятор, подающий воздух в горнило. В самодельном варианте его роль выполняет старый пылесос. Но можно приспособить и отдельный вентилятор.
  7. Каркас из металла, удерживающий рабочий стол. Он в самодельном варианте есть.
  8. Воздушная камера. Ее со временем можно сделать для домашнего горна.
  9. Зольник. Полезное добавление к самодельному горну для домашнего использования, если горн используется часто.
  10. Воздуховод. Для начала его функции в самодельном горне может успешно выполнять шланг пылесоса.
  11. Кожух.

Вернуться к оглавлению

Несколько полезных советов

Для механизма поддува воздуха в горн, чаще всего используется старый пылесос с регуляторами оборотов.

Теперь отлично видно, чем можно дополнить домашний кузнечный горн. А пока нужно обзавестись простейшей наковальней и кузнечными клещами, без которых работать невозможно.

    1. В качестве топлива можно использовать уголь древесный и каменный, дрова и кокс. Кокс стоит дороже угля, но его расход в 5 раз меньше. От сгорания кокса образуется меньше шлака и копоти. Лучше использовать коксик. Так профессионалы называют кокс мелких фракций, который не надо предварительно колоть, тратя на это время.
    2. В качестве топлива можно использовать магистральный или баллонный газ. Это топливо позволит отказаться от колосников. Температуру нагрева можно регулировать. Топливо довольно дешевое и доступное.
    3. Сверху рекомендуется установить вытяжной зонт из листового металла толщиной 4 мм. Стыки деталей хорошо провариваются для обеспечения герметичности внутреннего его объема.
    4. В боковой стенке горна необходимо проделать отверстие для газовой горелки. Нужна также и система дымоудаления. Это трубопровод сечением примерно 30х30 см. Высота его — около 5 м.
    5. Вместо пылесоса можно использовать вентилятор от автомобильной печки.
    6. Отверстие, вырезанное в задней стенке самодельного горна, значительно улучшит вентиляцию установки. С помощью этого отверстия появится возможность разогрева более длинных заготовок.

Самодельный горн для кузнечных работ можно изготовить самостоятельно в небольшом помещении на дачном участке. Это приспособление даст возможность изготовления уникальных кованых деталей для создания козырьков, заборов, калиток и других вещей для украшения интерьера участка и дома.

moyakovka.ru

Как сделать горн из кирпича своими руками: подробная инструкция


Кузнечные шедевры всегда пользовались особой любовью и популярностью. И если есть силы, желание и возможности, то всегда можно заняться этим прибыльным ремеслом в пределах территории своего частного дома. Тем более что самодельный горн из кирпича оказывается очень простым в самостоятельном исполнении.

Предназначение оборудования

горн из кирпича

В любой кузничной мастерской горн применяется для ряда важных операций — разогреть металл непосредственно перед ковкой, цементировать его или же заняться другими операциями по термообработке. Даже вне производственного цеха он позволяет получить температуру, доходящую до 1200 градусов. Удивительнее всего, что такое оборудование можно сделать самим — в упрощенном своем исполнении его можно собрать примерно за тридцать минут, используя при этом всего шесть шамотных кирпичей и несколько кусочков стали. При этом и температурные, и качественные показатели самого процесса нагрева будут соответствовать требованиям для мелкой художественной ковки и даже плавки.

Горны делятся на открытые и закрытые. В первом варианте исходник разогревается в специальном пространстве-камере.

открытый горн из кирпича

Для второго типа топливо будет засыпаться непосредственно на саму решетку, а воздух поддаваться снизу (на нем удобно работать с большими заготовками).

Как будет работать самодельное оборудование? В основе работы любого (и промышленного, и домашнего) подобного оборудования лежит принцип химической реакции, которую дает горение углерода. Этот элемент способен в буквальном смысле слова «жадно» хотеть воссоединяться с кислородом (что и взяли на заметку в металлургии). Руды железа и других металлов представляют собой окислы и их соединения. Кислород при нагреве идет к углероду, а металл начинает выделяться в свободном виде.

Однако нужно следить за тем, чтобы сам металл не сгорел — передержанный, он станет просто пересушенным (это, к примеру, чугун).

Именно поэтому важно регулировать поступление воздуха в горн. А это невозможно сделать без правильно построенной конструкции.

Как устроен горн

устройство горна

Промышленный аппарат имеет несколько отличное от самодельного устройство. Прежде чем приступать к самостоятельному изготовлению такого изделия, нужно изучить его основу:

  1. Через сопло (по-другому называется фурма) воздух попадает в пространство камеры.
  2. Огнеупорные кирпичи будут сохранять необходимую температурную мощь.
  3. Колосники удержат используемое топливо над воздушной камерой.
  4. В горновое гнездо загрузится источник топлива.
  5. Еще одни кирпичи сформируют каркас устройства.
  6. В горнило подает воздух вентилятор.
  7. Общий каркас обычно делают из металла.
  8. Камера воздушная.
  9. Зольник.
  10. Труба воздуховода.
  11. Кожух.

Конечно, чтобы соблюсти все вышеперечисленное, обычному человеку не хватит знаний и средств. Но более упрощенный вариант вполне реально установит собственными силами.

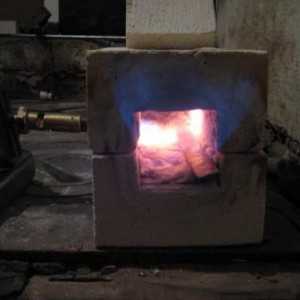

Горн из кирпичей: простой закрытый вариант

горн из кирпича закрытый

Временная кузница легко возводится из имеющихся подручных средств. Для этого пригодятся:

  • шесть кирпичей огнеупорных;
  • лампа паяльная;
  • самодельная решетка (колосниковая), сделанная из стальных полос толщиной не менее 3 мм.

Все работы должны вестись в заранее продуманном пожаробезопасном месте. Правильной последовательностью этапов можно считать следующую:

  1. Укладывается нижний «слой» кирпичей (две штуки).
  2. Затем на них укладываются две обрезанные водосточные трубы, на которые кладется решетка таким образом, чтобы между ней и кирпичами снизу еще виднелся зазор.
  3. На решетке нужно немного отогнуть поперечные рейки — это поможет им захватывать пламя разогретой паяльной лампы и уже направлять его строго вверх.
  4. Укладываются два боковых кирпича (это будут стенки).
  5. На них аналогично нижним расположатся пара оставшихся верхних.
  6. На решетку насыпается кокс (каменный уголь) и перед самим горном ставится паяльная лампа (уже разогретая). От её пламени разгораются угли и поддерживается дальнейшее горение. Теперь остается только найти то оптимальное направление у пламени, чтобы на выходе была очень высокая температура.
  7. По соображениям безопасности лучше отгородить паяльную лампу от горячего горна каким-нибудь экраном, сделанным из негорючего материала.

Изготовление деталей

изготовление горна

>
Рабочей поверхностью будет являться стол — то есть основа горна, где будет размещать очаг с топливом. Именно на нем разогреваются заготовки из металла. Такая конструкция обычно оказывается очень тяжелой. Сделать её просто: например, можно изготовить металлическую крышку в 4 мм листа стали.
Как изготавливается решетка? Можно «приспособить» для этого старую чугунную сковородку (только перед этим нужно просверлить несколько отверстий 10-миллиметровым диаметром). Как вариант, подойдет и колесный диск.
После завершения работ с решеткой подгоняем её, вставляя в отверстие стола. Чтобы лучше «подошло», кирпич можно будет даже слегка подпилить (предварительно замочив его в воде). Высоту такого стола можно выбирать произвольной, но лучше делать это на уровне пояса мастера.

Газовые варианты

простые газовые горны

Можно ли заменить уголь (чаще кокс) и паяльную лампу какими-то другими аналогами? Например, это может быть газовая горелка. В промышленности — да, легко по той простой причине, что используемые там моногазы специально предназначены для таких целей (они состоят из специально подобранной смеси). А вот бытовой газ не даст в использовании оптимального разогрева воздуха, который сможет нагреть металл. К тому же в бытовой горелке есть примесь серы, которая способна просто «убить» все эксплуатационные свойства металла (для обратного процесса все придется переплавлять заново). Также «отравляет» сталь и сера с древесины.

Конечно, с подобным можно бороться. Только способы несколько «экзотичные»:

  1. Пропустить газ из баллона через емкость с нафталином перед подачей в горелку.
  2. Нагревать подобным газом не слишком ответственные и подвергаемые нагрузке детали (это могут быть какие-либо декоративные художественные элементы ковки).

Как использовать «самоделку»

самодельный горн из кирпич

Дополнительное поступление поддува воздуха можно обеспечить при помощи ножного привода (чаще механического). Его можно заменить и вентилятором, и пылесосом. Насчет последнего можно сказать, что здесь важно, чтобы присутствовал регулятор оборотов и он мало шумел.
Горн из кирпича практически готов. Теперь важно научиться им правильно пользоваться:

  1. Сама ковка будет начинаться с засыпания топлива на область колосника. Хотя многие кузнецы действуют по такому признаку: заготовки размещаются на самих углях, а сверху досыпают еще один слой (это позволяет внутри угля образовываться своду и создать необходимую огромную температуру).
  2. Древесным топливом все-таки разрешается пользоваться, но для того придется установить одно кольцо на горн (высота 15см и диаметр 20 см). Внутри кольца делается вертикальный вырез и такой же — на другой стороне.
  3. Так по мере сгорания древесные отходы будут падать вниз, а в самой нижней части будет установлена оптимальная температура для работы с металлическим изделием.Если планируется работать с заготовками большого размера, то лучше увеличить рабочую поверхность — для этого достаточно изготовить из уголков специальный съемный столик необходимого размера.
  4. Над кузнечной мини-мастерской нужно будет установить также вытяжку — такой короб можно как приобрести, так и изготовить самостоятельно.
  5. Выбранную для ковки заготовку нужно зарыть в уже раскаленный уголь, где она выдерживается примерно до светло-оранжевого цвета (это показатель того, что и температура подошло к отметке примерно тысячи градусов). Слишком долго держать заготовки нельзя — это только ухудшит их механические свойства, и сделает металл слишком хрупким.
  6. Для ковки используют молоток массой до одного килограмма. Работать нужно в специальных защитных очках — это предотвратит попадание горячей окалины в глаза.
  7. В качестве наковальни можно использовать любую массивную металлическую вещь — кувалду или даже обломок рельса.

Самодельный горн поможет даже сделать сварку — только в этом случае детали нужно нагреть до белого каления (а это уже температура не менее 1300 градусов) и соединить их внахлест. Но для такого лучше использовать низкоуглеродные стальные материалы.
На подобном оборудовании можно даже паять. Для такого детали предварительно связываются проволокой и покрываются бурой (или флюсом) и затем отправляются в горн нагреваться до температуры 900° — это будет видно по оранжевому цвету металла. Осталось только внести в места пайки куски латуни и дождаться, пока они растекутся по шву.
При помощи такого самодельного оборудования можно изготовить решетки, щипцы для камина, декоративные дверные и воротные петли и даже подсвечник. Ассортимент будет зависеть только от желания стоящего за горном мастера.
Для более подробного раскрытия темы рекомендуем к просмотру видео по изготовлению простого кузнечного горна:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка...

Подписывайся на наши новости Вконтакте!

stroykirpich.com

Как сделать горн кузнечный

Главная страница » Как сделать горн кузнечный

В этом разделе собраны материалы по самодельным кузнечным горнам, больше материалов по горнам вообще смотрите в разделе «Горн кузнечный«.

Материалы по самодельным горнам смотрите ниже.

Ковка и сварка металла обычно производится при высоких температурах (кроме «холодной ковки») в кузнице. Кузнечное дело невозможно без использования такого инструмента, как горн.

Как сделать кузнечный горн своими руками

  • Можно сделать кузнечный горн своими руками или заказать на производстве.
  • Основой горна является стол, на верхней крышке которого, размешается очаг и заготовки.
  • Высота стола зависит от роста кузнеца и колеблется в пределах 700-800 мм.
  • Поверхность может быть любого размера, но обычно 80х80 см или 100х150 см.
  • По центру размещено горновое гнездо, состоящее из фурмы или колосниковой решетки для подачи воздуха.

Обычно крышка стола делается из огнеупорного кирпича на глине, но это делает конструкцию тяжелой. Я использую металлический горн с крышкой из 4 мм листа, чугунная колосниковая решётка размещена в центре. Решетку сделал из чугунной толстостенной сковородки, высверлив в дне отверстия диаметром 8-10 мм. Затем плотно вставил ее в фурму. Кожаные меха сейчас заменил вентилятор. Конструкции вентилятора могут быть самыми разными – от пылесоса до воздуходувки от ручной сирены. Главное, чтобы он имел регулятор оборотов и не очень гудел. Прислано.

Если вы испытываете затруднения с изготовлением горна, задайте вопрос, поможем, чем сможем.

Страница 1 из 212»

kovka-svarka.net

Как сделать кузнечный горн своими руками — видео и чертежи — Обзоры оборудования для бизнеса

Если вы занимаетесь ковкой, то, наверняка, вам не раз приходилось задумываться о нагреве металла. Если финансовой возможности для приобретения кузнечного горна пока у вас нет, то попробуйте сделать кузнечный горн своими руками.

Разновидности кузнечных горнов:

  • по виду топлива — кузнечные горны могут работать на твердом, жидком или газообразном топливе
  • по типу установки — переносные или стационарные модели кузнечные горны
  • по конструкции очага — открытого или закрытого типа
  • по принципу работы — топливные или электрические
  • по способу подачи воздуха — с боковым соплом или центральной фурмой
  • по размерам пода (эффективной поверхности) – малые, средние и крупные.

Общее устройство кузнечного горна представлено на рисунке ниже.

Этапы изготовления кузнечного горна своими руками

1. Изготовление кузнечного горна начинается со стола, высота которого будет 0,7-0,8 м, поверхность 0,8*0,8 м. либо 1,0*1,5 м.
2. По центру размещается горновое гнездо, состоящее из фурмы или колосниковой решетки для подачи воздуха. Колосниковую решетку чаще делают из чугуна. Её вставляют в отверстие стола с плотным подгоном. Если кирпич предварительно замочить в воде, он будет лучше поддаваться обработке.
3. Далее необходимо смонтировать механизм поддува воздуха. Это может быть механический ножной поддув, хотя лучше применить вентилятор, который часто берут из пылесосов. Его оборотов вполне хватает для работы и к тому же он не производит много шума. Можно сделать вентилятор из воздуходувки от ручной сирены или использовать вентилятор от автомобильной печки.

Какое топливо можно использовать в кузнечном горне? Вариантов много. Это может быть древесный уголь, каменный уголь, кокс (лучше мелких фракций), балонный газ или магистральный газ, жидкое топливо, чаще всего мазуты.

В следующем видеоролике мы увидите как умелец сделал кузнечный горн своими руками из обычной чугунной утятницы. В дне утятницы были просверлены отверстия диаметром 8 мм. В кастрюлю вставлена оцинкованная труба, залито керамзитобетоном, сделан поддув воздуха.

https://www.youtube.com/watch?v=4h5BIrPWZjw

В данном видео представлен кузнечный горн, сделанный своими руками с минимальными вложениями. Подробный рассказ мастера о том, как он этот горн сделал.

Следующее видео о быстром и дешевом способе сделать кузнечный горн своими руками. Доступные всем и недорогие материалы для изготовления: кирпичи, металлическая скоба, проволока, насос от резиновой лодки.

www.box-kino.ru

Делаем кузнечный горн в домашних условиях — Моя ковка

Сейчас очень многие мужчины воспылали страстью к кузнечному делу. Красота раскаленного металла, преображающегося на глазах в красивое кованое изделие, завораживает. Многих из желающих приобщиться к этому ремеслу пугает техническая сторона вопроса: где взять или изготовить кузнечный горн, какие нужны инструменты, как оборудовать кузницу, чтобы не случился пожар и т.д. Здесь мы рассмотрим лишь вопрос, как сделать кузнечный горн в домашних условиях. Все остальные вопросы при наличии сильного желания также можно легко разрешить.

Кузнечное ремесло предполагает наличие горна и его не так трудно создать даже в домашних условиях.

Разновидности кузнечного горна

Кузнечный горн — это специальное устройство для нагрева металла.

Он может быть самой разной конструкции и использовать различные виды топлива. Кузнецы-одиночки предпочитают использовать горн, работающий на коксе. Этот вид топлива отличается довольно высокой ценой, но при этом удобство его использования, а также высокая температура горения и небольшое количество отходов компенсирует любые затраты. Одна из разновидностей мелкого кокса называют «коксик», большинство мастеров предпочитают использовать его, так как нет необходимости колоть уголь самостоятельно. В качестве топлива можно использовать и другие виды каменного угля, а также древесный, но зачем брать худшее, если требуется сделать все хорошо? Нефтепродукты или природный газ обычно используются на больших предприятиях.

Вторым признаком, по которому можно разделить кузнечный горн на разновидности, — это такая его конструктивная особенность, как открытость, то есть существуют открытые и закрытые виды горна.

Схема устройства передвижного горна открытого типа.

Закрытый горн делать немного сложнее открытого. Его особенность в том, что в устройстве есть специальная камера, в которой и происходит нагрев металла. Такой вид горна гораздо экономичнее, но он накладывает ограничение на размер заготовки пределами своей камеры.

Наиболее распространенный простой тип горна — открытый. Он крайне просто устроен, так как состоит из некоей емкости. Сверху устанавливают решетку, на которой будут гореть угли, а снизу подается воздух. У такого горна нет ограничений на размер заготовки, она укладывается для нагрева непосредственно на раскаленные угли.

Вернуться к оглавлению

Создание кузнечного горна своими руками

  1. Схема горна закрытого типа: 1. Трубки дополнительной подачи воздуха для дожига отходящих газов. 2 Дымоход. 3 Окно для загрузки заготовок. 4 Топочная камера. 5 Колосниковая решетка. 6 Металлический короб (зольная камера). 7 Труба для подачи воздуха. 8 Люк для загрузки топлива.

    Основой любого горна, как сделанного своими руками, так и промышленного, является стол. Это рабочая поверхность, на которой и устанавливается очаг с углями для разогрева металлических заготовок для поделок. Сам стол или его крышка обычно выполняется из огнеупорного полнотелого кирпича, но из-за проблем с излишней массой такого оборудования некоторые кузнецы изготавливают стол из стального листа толщиной от 4 мм. В некоторых случаях можно сочетать оба варианта: металлическая рама и кирпич, ее удерживающий. Сам стол делается произвольной высоты, все зависит от роста и привычки мастера-кузнеца, насколько удобно ему будет работать со столом. Но обычно его край достигает пояса кузнеца. Размер стола, место для отверстия и прочие параметры мастер подбирает самостоятельно, исходя из своих предпочтений. Если кузнецу приходится работать с заготовками крупного размера, можно сделать стол со съемными элементами, которые подсоединяются в случае необходимости к основному столу.

  2. Над отверстием в столе устанавливается чугунная колосниковая решетка. Чугун требуется толстый и прочный. Как вариант можно использовать обычную чугунную сковороду, имеющуюся на вооружении у многих домохозяек. Для этого в ней нужно просверлить или прорезать несколько отверстий площадью около 1 см² каждое. При желании, можно найти различные варианты изготовления решетки. Ее максимально и плотно прилагают к отверстию стола. Для этого даже придется подпиливать кирпичи.
  3. Для разогрева углей необходима подача воздуха в центр очага. Для этого используется либо механический привод (качается ногой, к примеру) или электрическая подача вентилятором. Последний намного удобнее и эффективнее. В качестве источника постоянного притока воздуха многие мастера используют пылесос. Желательно такой, где можно регулировать интенсивность подачи воздуха, но можно обойтись и простой задвижкой, с помощью которой легко регулировать подачу воздуха.
  4. Одним из важных элементов любого горна является вытяжной короб. Его можно сделать из стальных листов самостоятельно или приобрести уже готовый.

В общем, на этом создание кузнечного горна и завершается. Теперь остается только насыпать на колосники углей, поджечь их, включить подачу воздуха и уложить заготовку на раскаленные угли. Для лучшего прогрева можно насыпать сверху еще немного углей. Второй слой создает своего рода купол, под которым происходит еще более интенсивный нагрев, достаточный для плавки любых заготовок.

moyakovka.ru

Изготовление кузнечного горна в домашних условиях

На этом сайте довольно много материала связанного с кузнечным делом. Чтобы, например, получить качественную сталь для изготовления самодельного ножа, нужно ее отковать, сделать отпуск и закалить. Но для этого нужно нагреть металл до определенной температуры. У кого-то есть возможность обратиться к профессиональным кузнецам, а у кого-то нет. Для тех, кто решил сам стать кузнечных дел мастером, но не имеет финансовой возможности купить кузнечное оборудование, я хочу предложить сделать кузнечный горн в домашних условиях. Не много порывшись в интернете, я постарался выбрать наиболее доступные способы изготовления горна самостоятельно.

Решение первое.

Для изготовления кузнечного горна вам нужно уметь пользоваться сварочным аппаратом. Ниже на рисунке показано общее устройство самодельного горна.

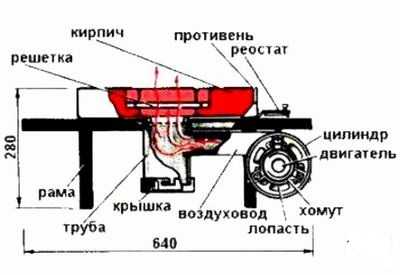

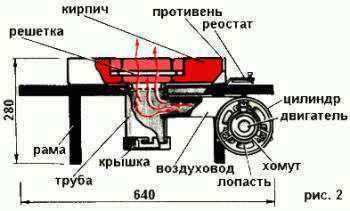

Вам нужно сварить из металлических труб раму на четырех ножках. В нее требуется установить противень, сваренный из листовой стали. Толщина стального листа для противня должна быть не меньше чем полтора сантиметра. В противень укладываются огнеупорные кирпичи, на которых предварительно нужно вытесать специальные уступы. На эти уступы ложится колосниковая решетка. Думаю можно использовать решетку, продающуюся для обычных печей. Хотя можно ее сделать и самостоятельно из стальной пластины толщиной восемь миллиметров.

В середине противня вырезается газовой горелкой отверстие для установки отрезка трубы диаметром восемьдесят миллиметров. Снизу трубы устанавливается специальная съемная крышка, предназначенная для удаления образовавшейся золы. Сбоку в трубу монтируется воздуховод, который вторым своим концом крепится к цилиндру электродвигателя. Цилиндр можно сделать из металлического листа толщиной 0,8 миллиметра. Диаметр цилиндра должен быть сто пятьдесят миллиметров, а высота сто миллиметров. При монтировании один конец изготовленного цилиндра закройте металлической заглушкой. Внутрь вставьте электродвигатель, например, от стеклоочистителя автомобиля и закрепите его с помощью хомутов. На вал двигателя установите лопасти вентилятора, подходящие по диаметру цилиндра.

Чтобы регулировать напор воздуха сделайте реостат, схема которого изображена ниже. Основание реостата выполнено из асбестоцементного листа, толщина которого восемь миллиметров. Сопротивление сделано из нихромовой спирали электроплитки, а ползунок из латунной пластинки. Крышку реостата сделайте из алюминиевой пластины.

Вот в принципе и все. Остается добавить, что над горном нужно установить вытяжку, которую можно купить, а можно и сделать самостоятельно из жести.

Решение второе.

Этот мини горн сделать еще проще. Берете банку из-под краски диаметром 150 миллиметров, либо конусное ведро. Вырежете у банки дно и вставьте внутрь банки примерно на половину ее длины. Для этого в стенках банки выполните три треугольные просечке и загните их внутрь. На них и установите вырезанное дно. Далее вам понадобится металлическая трубка диаметром 15 миллиметров и длиной 100 миллиметров.

В стенке банке вырежьте отверстие под диаметр этой трубки. После того как вы вставите трубку в банку, вымажете внутренние стенки банки жидкой глиной. С наружного конца трубки прикрепите вентилятор. Можно для этого использовать отопительный автомобильный вентилятор.

Такой мини горн довольно прост в изготовлении, но естественно очень длинные металлические детали равномерно раскалить в нем невозможно. Вот если попробовать для этого использовать двухсот литровую бочку, тогда дело другое.
