Содержание

Как сделать стол для фрезера своими руками, пошаговая инструкция и чертежи. Стол для фрезера: устройство и самостоятельная сборка

Конструкция фрезерного стола

Именно за основу конструкции принято брать крепкий листовой материал. Это может быть:

  • МДФ-плита;
  • толстая фанера;
  • щит из доски любой толщины.

К каждому типу стола подбирают материал, удобный для обработки. Но логично предположить, что сама рабочая часть (крышка) или же плоскость получает больше всего нагрузки. Поэтому она должна быть из металла. Нержавейка – это идеальный вариант.

Важно! Рабочие плоскости конструкции не должны впитывать влагу, смолу сырой древесины.

Под установку ручного фрезера используют классический верстак или же собирают отдельную конструкцию. Последняя обязана быть максимально устойчивой, поскольку вибрация в процессе работы гарантирована.

Сам инструмент устанавливается снизу стола или верстака, поэтому предусматривают такое положение, чтобы снять, поставить обратно ручной фрезер было просто. Ведь именно стационарные фрезеры все чаще применяют для деревообработки не в промышленном масштабе. В теории ничего сложного: собирают стойку, монтируют электроинструмент (дрель, далеко не новый фрезер). Если постараться, то такая установка не уступит коммерческой версии, ведь мастер готовит приспособление для себя.

Самостоятельное изготовление ФС

Рассмотрим особенности строения деталей ФС:

Станина

Опорная часть станка может быть сделана из деревянного бруса или сварена из металлического профиля. Нужный чертеж станины представлен ниже.

Под ФС можно использовать обыкновенный верстак. Но надо знать, что при работе силового агрегата будут возникать сильные вибрации. Если верстак не достаточно устойчив, то следует изготовить специальную опорную конструкцию. Основная нагрузка передается от рабочей площадки вниз на опору станка.

Поэтому станина должна иметь большой вес.

Столешница

Рабочей площадью стола является столешница. Ее лучше сделать из текстолита толщиной 20-30 мм. Почему выбирают текстолит? Это объясняется тем, что весь процесс обработки заготовок связан со скольжением деталей по рабочей поверхности стола. Текстолит отличается от других материалов большой степенью износостойкости и низким коэффициентом трения. Столешница, сделанная из такого материала, не причинит вред цельной поверхности заготовки и прослужит много лет.

В качестве рабочей площадки стола вместо текстолита можно использовать стальную пластину толщиной 6 мм и более.

Рабочая плита

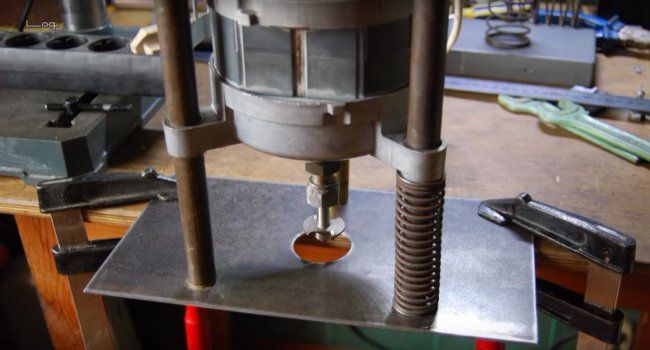

Пластина для фрезера изготавливается из текстолита или из металлического листа. В пластине делают отверстие, в которое вставляют металлические кольца. Кольца с разным диаметром вставляются друг в друга. Кольцевые вставки находятся на одном уровне с поверхностью столешницы.

Кольца

Для чего нужны кольца? Они обеспечивают плотное вхождение фрезы в тело заготовки. Разный размер колец соответствует разным диаметрам режущих элементов.

Фрезер

Так как фрезер крепится снизу столешницы, то конструкция ФС создает внизу свободное пространство. Монтаж и обслуживание силовой установки не должен быть затрудненным из-за стесненных условий внизу станка.

Универсальный силовой агрегат, приводящий в движение фрезу, называют фрезером. Его можно сделать, используя любой подходящий электродвигатель. Но это под силу человеку с большим опытом работы в такой сфере деятельности. Лучшим вариантом будет приобрести готовый ручной фрезер.

Ручной фрезер – многофункциональный агрегат. Электроинструментом выполняют самые различные операции. Применяется он в основном для обработки деревянных заготовок.

Однако держать инструмент в руках и одновременно пытаться фиксировать деревянную деталь очень сложно. Это не принесет желаемого результата. Чтобы изготовление деталей происходило с высокой точностью, фрезер закрепляют на специальном столе.

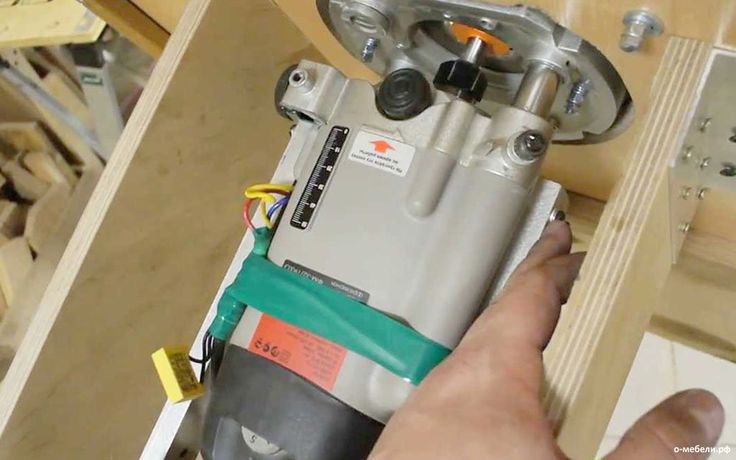

Подошва фрезера имеет отверстия с резьбовой нарезкой. Отверстия служат для крепления винтами инструмента к пластине, встроенной в столешницу ФС.

Крепеж фрезера

Столешницы и пластины у фрезерных столов должны располагаться строго в одной горизонтальной плоскости. Крепежные винты на пластине закручиваются в потайные отверстия. Ничто не должно выступать или западать на рабочей поверхности ФС.

При отсутствии монтажных отверстий в корпусе фрезера, их нарезают самостоятельно. Для крепления пластины в столешнице делают выборку материала снизу. Если рабочая площадка выполнена из стального листа, то металлическую пластину оснащают специальными креплениями.

Лифт

На профессиональных станках для перемещения фрезера по вертикали устанавливают специальное устройство – лифт.

При определенной сноровке можно приспособить в качестве лифта домкрат либо другой рычажный подъемный механизм. Лучшим вариантом будет приобретение в торговой сети готового лифта. Главное в конструкции подъемного механизма − это обеспечение надежной фиксации агрегата на той или иной высоте. Конусное расположение режущих элементов фрезы позволяет при определенной высоте выступа над рабочей поверхностью ФС регулировать глубину и ширину выработки в теле заготовки.

Направляющая рейка

Направляющая рейка делается из дюралевого профиля. Можно использовать в качестве направляющей рейки дюралевые дорожки, применяемые в мебели для перемещения раздвижных створок шкафа. Под рейку делают выборку ручным фрезером. Направляющая дорожка должна быть помещена параллельно противоположной упорной стенке.

Упорные планки

В торцах столешницы с обеих сторон устанавливают дюралевые дорожки, по которым перемещается рамная конструкция с упорными планками. Параллельно дорожке в торце крепят линейку. Линейку можно изготовить из ленты обычной рулетки.

Упорные планки выступают в качестве боковой опоры для заготовок. Они располагаются с двух сторон от фрезерной головки. Чтобы защитить глаза оператора от стружки, разрыв между планками закрывают прозрачным пластиком.

Сопло

С внешней стороны упорных планок над фрезерной головкой монтируют всасывающее сопло. Его во время работы станка подсоединяют к пылесосу. Благодаря этому древесная пыль и стружка эффективно удаляются из рабочей зоны.

Продольный передвижной упор

Нижнюю часть передвижного упора вставляют в направляющую дорожку. Подставка свободно перемещается вдоль ФС. Своей вертикальной стенкой приспособление упирается в основание заготовки. Нажимая на упор, оператор станка во время фрезерования перемещает деталь вдоль стола.

Дополнительные фиксаторы

Фиксаторы изготовлены из пластмассы. Они удерживают заготовку от непроизвольного смещения детали в вертикальной и горизонтальной плоскости. Фиксаторы крепятся на специальной стойке.

Главные детали фрезерного стола

Подразумеваем тот набор элементов, из которых не трудно собрать установку своими силами:

  • Алюминиевые направляющие.
  • Стальная пластина для рабочей площади. Она же монтажная пластина. Ей крепят фрезер.
  • Лист фанеры.
  • Для основы МДФ-панель.

На такого рода столах желательно ставить кнопки, необходимые для включения и быстрой остановки (аварийку). Верхние прижимные устройства включают в план сборки на случай работы с крупными деталями.

Тип стола

Их всего три. Фрезерные столы бывают:

  • Агрегатными. Есть возможность для расширения пильной плоскости.
  • Портативными. Небольшие размеры, удобный для переноски вес.
  • Стационарными. Весомая конструкция, переместить своими силами очень тяжело.

Материал крышки

  • Основа, крышка или рабочая плоскость обязательно обклеивается пластиком (если речь идет об МДФ-панели). Но такой столик может пропитаться влагой, от этого пострадает качество обработки фрезером, плюс пазы в разбухшей панели теряют нормальную подвижность.
  • Фенольный пластик. Оптимально для станка, но дороже МДФ-панели.
  • Сталь. Алюминиевый, нержавеющий или прокатный лист. Иногда ставят и чугунное литье. Но вопрос коррозии решают при помощи краски.

Паз для упора

Это как раз выемка для подвижного продольного упора или встраиваемой каретки. Паз – это идеальный элемент конструкции стола, за счет него используют дополнительные приспособления. Аналог паза – это подвижные салазки. Они перпендикулярны продольному упору, плюс еще и подвижны.

Фиксация фрезера

Ручной инструмент устанавливается на жесткой пластине из стали, нержавейки, алюминия, текстолита и т.д. Сама пластина монтируется с выборкой, чтобы ее можно было утопить в уровень с крышкой.

Чтобы прикрепить подошву ручного фрезера, нужно подготовить винтовые соединения потайного формата.

Продольный упор

Закрепляется на столе. Его назначение в правильной подаче заготовки. Продольные упоры бывают неподвижными. Это удобно для обработки однотипного материала.

Раздвижные упоры идеальны для фрезерования разных элементов по габаритам. Именно от продольного упора, его устойчивости и гладкости зависит качество работы всего станка.

Чертеж самодельного фрезерного стола по дереву

Прежде чем приступить к изготовлению фрезерного стола, необходимо сделать чертеж.

На нем указываются точные размеры каждого отдельного элемента и материалы изготовления. Что касается изготовления чертежа, его можно сделать самим, можно воспользоваться специальными программами на компьютере или же, заказать в мебельной компании. Последний вариант самый надежный. Так как специалисты сделают грамотный расчет всех деталей, с точностью до одного миллиметра.

Пошаговое изготовление фрезерного стола на базе циркулярного станка

Имеется циркулярный станок промышленного производства. Решено провести его модернизацию для возможной установки фрезерного оборудования. При этом базовая конструкция не претерпевает никаким изменениям. Изготовляемая часть является достаточно простой и съемной, при необходимости ее можно убрать без каких-либо проблем. Фактически будет изготавливаться съемная столешница.

Краткое описание устройства

У станка присутствует выдвижное крыло. Оно предназначено для распиловки широкоформатных листов. Между основной частью и выдвижной имеется окно, которое можно использовать для размещения в нем дополнительного технологического оборудования.
Выдвинув крыло на максимальный вылет можно установить столешницу с фрезером. Показан вариант установки.
После монтажа столешницы выдвижное крыло поджимается ближе к основной части станка. Зазоры все устраняются. В этом положении можно зафиксировать дополнительный инструмент.
Если посмотреть сбоку, то видно, где расположился ручной фрезер.
Чтобы поднимать и опускать инструмент, используется шуруповерт. У него устанавливается торцевая головка на 13 мм. Она вращает головку болта М8. Задавая вращение в нужную сторону, можно выбрать направление движение фрезы (вверх или вниз).

Технология изготовления съемной столешницы

В качестве столешницы используется ламинированный лист ДСП. Его толщина составляет 19 мм. Размер составляет 360·540 мм. Он соответствует размеру образующегося окна на станке. Сориентировавшись по сторонам, определяется центр. Вал фрезера нужно расположить в центре. Приставляется опорной площадкой в выбранном месте и выполняется обводка площадки.
На листе ДСП образуется контур. Нужно произвести точное вырезание окна по данному контуру.
Чтобы плотно без зазоров установить опорную площадку, нужно просверлить отверстия точно по краям разметки. Отверстия нужны во всех крайних точках.
Лобзиком производится выпиливание окна по прорисованному контуру. При наличии неровностей с помощью абразивной бумаги и напильника дорабатываются стенки.
Для установки фрезера нужны два стальных прутка Ø 8 мм. Используются строительные скобы. Понадобится только отпилить их с помощью отрезного диска УШМ на длину 255 мм.
У фрезера имеются отверстия, куда можно установить прутки. Чтобы легче их устанавливать, имеющиеся неровности на поверхности штырей снимаются наждачной бумагой.
Установив инструмент точно над окном, определяют места, где прутки будут располагаться при монтаже. Но для них нужно вырезать специальные пазы. Их фрезеруют. Необходима подготовка для фрезерования.
С помощью струбцин пистолетного типа крепятся направляющие планки. Относительно них будет производиться фрезерование пазов под штыри. Задается также глубина относительно поверхности так, чтобы на лицевой части стола опорная площадка фрезера выходила точно вровень со столешницей.
Выполнив фрезерование с одной стороны, приступают к подобной операции и для второго прутка. Здесь также устанавливают направляющие планки и фиксируют их в нужном положении.
Сверху прутки нужно прижимать с помощью прижимных планок. Поэтому потребуется подготовить паз, куда будут устанавливаться и эти деревянные элементы.  Сначала их выпиливают и примеряют по месту. Потом размечают и фрезеруют паз нужных размеров.
После установки по месту прутки будут надежно и плотно прижаты в своих пазах.
Видно, что углубление под планки производилось на меньшую глубину. Конструктивно так и предусмотрено изначально.
Устанавливается фрезер на свое место. Он четко позиционируется относительно используемой столешницы. После фиксации будет стоять в заданном месте без возможности перемещений в каком-либо направлении.
Так как изготовление ведется в экспериментальном режиме, то каждый этап проверяется путем предварительной сборки элементов конструкции. В данный момент проверяется, как деревянные планки будут прижимать прутки и фиксировать инструмент по месту.
Для фиксации будут использованы болты М8. У них потайная головка. Чтобы упростить монтаж, будут применяться барашковые гайки. Они закручиваются без использования ключа. Попутно подобное решение позволяет при затягивании регулировать плоскостность подошвы фрезера на лицевой стороне.
Прижав с помощью прижимов детали по месту с обратной стороны, выполняется сверление отверстий. Специальная разметка не выполнялась, поэтому, для облегчения сборки сопрягающиеся фрагменты отмечаются маркерами разного цвета. Зенкером производится зенкерование отверстий на рабочей поверхности стола под конические головки винтов.
С внутренней стороны прижимных планок отверстия рассверлены под Ø 15 мм. Здесь будут спрятаны гайки М8. Дополнительно с помощью круглого напильника протачивается вспомогательный паз. Он позволит плотнее прижимать прутки.
Болты вставлены на место. Гайки закручены. Они спрячутся в подготовленных отверстиях. Процесс сборки и разборки не потребует много времени. Болты будут постоянно находиться в данном положении.
Теперь все элементы легко устанавливаются на свои места. Дополнительная подгонка не нужна.
Столешницу можно примерить на столе. Поэтому ее сначала укладывают рабочей поверхностью вниз. Нужно будет перевернуть, чтобы увидеть, как она расположится на станке.
Переворот происходит легко. Столешница устанавливается на свое место.
Она встала вровень с основным столом циркулярного станка. Если утопить фрезы, то дополнительная часть не будет мешать выполнению работ по распиловке деталей. Важно! Изготовленное приспособление ничуть не ухудшило свойства основного станка, на котором предусмотрен монтаж.
Вырезание окон и фрезерование вспомогательного пространства внутри столешницы заметно ее ослабили. Поэтому потребуется усиление. Для повышение прочности изготавливаемой приставки решено использовать дополнительные бруски. Их в нужный размер выпиливают на распиловочном станке.
Выпилив продольные и поперечные бруски, их прикручивают к столешнице. Предварительно смазывают клеем, а потом фиксируют саморезами. Все отверстия предварительно сверлятся сверлом Ø 3 мм, а затем зенкуются под головку самореза Ø 8 мм. Используются оцинкованные саморезы по дереву.
Поставив столешницу на станок, можно видеть, что параллельный упор не сможет перемещаться по своим направляющим. Требуется доработка конструкции самой столешницы.
Отмечается поверхность, которую необходимо удалить. Выполнить подобное удаление можно с помощью фрезера или с двух проходов на циркулярной пиле.
Завершив подготовку, столешницу снова ставят на место. Чтобы легче работать на данном этапе, с нее сняты фрезер и вспомогательные приспособления.
После удаления излишков параллельный упор может перемещаться по всему столу. Его решено использовать в качестве фиксатора для фрезерования. Придется только несколько доработать вспомогательные элементы.

Изготовление лифта для фрезерной столешницы

Необходимо изготовить несколько вспомогательных элементов, которые помогут двигать фрезер вверх и вниз. Показан вид изготавливаемого лифта.
Перевернув его, можно рассмотреть особенности устройства. Видны опоры и рычаги. Нужно разобраться, что и как тут будет работать.
Стрелкой показана неподвижная стойка. На нее приходится основная нагрузка от инструмента. Поэтому к ней особые требования. Она должна быть достаточно прочной. Ей придется противодействовать весу фрезера, а также возвратных пружин, которые установлены на данном инструменте.
Эта стрелка указывает на ось. Относительно нее может вращаться рычаг. На этом рычаге «висит» сам фрезер.
Конструкция рычага имеет особенность. Тут присутствует радиальная выпуклость. Она опирается на ту часть фрезера, где нет вентиляционных отверстий. Дополнительно имеет утолщение в пластмассовом корпусе, поэтому давление не будет нарушать целостность конструкции инструмента.
В показанном бруске располагается гайка. Если вращать винт, то брусок будет перемещаться. Между рычагом и бруском размещается скоба. На ее концах установлены стальные петли. Они позволяют подогнать размеры всех деталей лифта.
Еще один важный элемент. В нем расположена головка болта. Она опирается на подшипник. Поэтому ее можно вращать в любую сторону, не прилагая больших усилий.
Из фанеры толщиной 20 мм будет выпиливаться основная опорная стойка.
Чтобы стойка при работе не смещалась ни в каком направлении, ее усиливают дополнительными косынками. В результате получается изделие, напоминающее ракету. Остается только собрать подобное устройство.
«Ракета» будет устанавливаться с одной стороны от имеющегося окна.
Для изготовления скобы используется фанера толщиной 20 и 10 мм. Наружные пластины из десятимиллиметровой фанеры прикручиваются к рычагу. Предварительно плоскости стыка промазываются клеем ПВА.
С обратной стороны от окна будет установлен корпус подшипника.
Перед сборкой поверхности опоры «ракеты» промазывают клеем.
Опорные ножки прикручиваются длинным саморезом (75 мм).
С обратной стороны столешницы сверлятся отверстия под дополнительный крепеж. Такое усиление оправдано, сопротивление пружин фрезера достигает до 200 Н (20 кГ).
Вворачиваются еще 4 самореза, длина которых составляет 60 мм. Внимание! При установке саморезов с лицевой стороны обязательно выполняется зенкование отверстий.
Брусок сверлится насквозь. Используется сверло Ø 10 мм.
Здесь потребуется установить забивную гайку. Чтобы острые кромки не повредили сам брусок засверливают отверстия Ø 2,5 мм на глубину 1,5 мм.
Гайка запрессовывается на место. Для этого брусок с гайкой помещают между губками тисков и сдавливают до окончательной посадки гайки на место.
Деталь получает нужный вид. Гайка прочно зафиксирована на бруске. Прочность достаточная для нормальной работоспособности этого элемента конструкции лифта.
Для установки головки болта нужно просверлить отверстие диаметром 20 мм. Здесь в дальнейшем будет использоваться торцевая головка, поэтому подготавливается отверстие с некоторым запасом. Глубина сверления составляет 16 мм (ДСП толщиной 19 мм). Важно! Снизу установлена фанера толщиной 20 мм. Поэтому прочность конструкции нарушена не будет.
После сверления глухого отверстия сверлится сквозное. Его диаметр составляет 8,5 мм. Здесь будут установлены подшипник и болт.
Между головкой болта и подшипником ставится гайка. Используется закрытый подшипник, в который не сможет попадать стружка и пыть.
Перевернув столешницу, виден длинный болт (180 мм). Его нужно зафиксировать так, чтобы он мог вращаться.
Устанавливается шайба, а потом закручивается гайка с фторопластовой вставкой. Установленный фторопласт не позволит ей раскручиваться. Плотно не ставится, остается зазор около 0,5 мм. Он позволит болту вращаться и передавать усилия в любом направлении.
Между концом болта и рычагом остается промежуток, который следует заполнить. Нужна скоба и накладные петли.
Обычных петель не хватает, потребуется установить дополнительные планки.
Подбирается длина этих планок.
В брусок вворачивают саморезы. На них будут надеваться петли.
После надевания петля самостоятельно сняться с головки самореза не сможет. В петлях имеющийся паз уже отверстия, на который надевается шляпка от метиза.
Остается собрать всю конструкцию лифта. Все конструктивные элементы, о которых говорилось ранее, изготовлены.
Установив столешницу в окне станка, можно проверить работоспособность конструкции лифта. Используется шуруповерт, в который устанавливается торцевая головка на 13. Запуская вращения в том или другом направлении, добиваются движение фрезы вверх или вниз. Используя мерительный инструмент, можно выставлять глубину фрезерования пазов на деталях.

Изготовление верхнего прижима

Задаваясь вопросом о том, как сделать самодельный станок более безопасным в эксплуатации и обеспечить удобство обработки на нем габаритных заготовок, можно оснастить такое оборудование верхним прижимом. Для создания этого приспособления, изготавливаемого на основе ролика, также необходимо подготовить чертежи.

В качестве ролика для прижимного устройства часто используют шариковый подшипник подходящего размера. Монтируют такой ролик на удерживающем устройстве, позволяющем зафиксировать его на любом расстоянии от столешницы. При помощи этого несложного универсального устройства обрабатываемая заготовка любой толщины будет надежно зафиксирована при перемещении по поверхности рабочего стола.

На видео ниже человек показывает свой самодельный фрезерный стол, который был собран им прямо на балконе собственного дома.

Каким требованиям должен отвечать стол

Профессиональный мастер не жалеет денег на приобретение самого современного и надежного оборудования — такие вложения не только окупаются, но и приносят значительную прибыль. Это его постоянная работа и основной доход, а чем выше производительность труда, меньше непродуктивные потери материалов и лучше качество, тем больше прибыли у мастера. Начинающим мастерам нет смысла покупать дорогие станки и оборудование, им вполне достаточно одной ручной фрезы. Соответственно, станок надо делать такой, чтобы фреза в любой момент быстро снималась и могла использоваться в обыкновенном режиме.

Конструкция станка должна быть максимально простой и одновременно надежной

Еще одно требование – стол должен быть максимально простым в изготовлении. Его можно сделать своими руками и с помощью того простейшего набора инструментов, который есть у непрофессионалов.

Чертеж простой столешницы под фрезер

В связи с такими требованиями, мы не будем рассматривать варианты сложных столов, их сделать могут лишь мастера столярного дела. Кроме того, большинство проектов требуют переделки ручного фрезера, после реконструкции инструмент уже нельзя использовать в ручном режиме, надо покупать второй экземпляр. Экономически невыгодно терять время и финансовые средства на изготовление стола для фрезера лишь для того, чтобы пользоваться несколько часов в году, а для обыкновенных более частых работ покупать еще один ручной фрезер.

Если потребность в ручном фрезере выше, нет смысла сооружать сложный станок

Подготовка к работе

До сборки изучаем конструкцию по частям. Если не из чего выбрать, то докупаем необходимые материалы для поочередной сборки.

Какие материалы использовать?

Не запрещено своими руками собирать конструкцию из имеющихся материалов. В дело идет все:

  • Фанера любой толщины.
  • Доски или щиты из них. Бруски любые.
  • ДСП, ДВП.
  • Стальной прокат и алюминий.
  • Трубный прокат.

Необходимые комплектующие

Именно докупать комплектующие нужно в том случае, если задуман фрезерный стол с ЧПУ. Но классический стационарный станок не трудно сделать из:

  • Любого ручного фрезера.
  • Дрели.

Инструменты для работы

Для работы готовим:

  • Столярный клей.
  • Гайки, саморезы и болты нужного размера.
  • Материал для крышки (МДФ или фанера).
  • Электроинструмент (лобзик, торцовую пилу и т.д.).
  • Наждачную бумагу.
  • Инструмент для разметки.

Из каких частей состоит фрезерный стол?

Самодельный фрезерный стол можно сделать в одиночку, не прибегая к посторонней помощи. Для этого нужно обязательно изготовить все основные части конструкции для последующего сбора. Без одной из частей фрезеровочный стол может стать практически бесполезным, так как не будет выполнять основные обязанности. Фрезер своими руками состоит из следующих частей:

  • столешницы;
  • станины;
  • подольного упора;
  • прижимных гребней;
  • монтажной пластины.

Столешница под ручной фрезер  должна быть толстой, прочной и ровной. Для этого отлично подходят кухонные столешницы, или же, если таковой не имеется, обычная фанера. Только стоит помнить, что для универсального фрезерного стола требуется толщина не менее 16 мм, поэтому фанерные листы следует склеить между собой столярным клеем. Дополнительными  средствами можно придать гладкости поверхности, для более удобной работы. В центре нужно сделать отверстие, чтобы установить фрезер.

Чертежи фрезерного стола никак не могут обойтись без станины. Она отвечает за устойчивость конструкции, поглощая все вибрации, исходящие от инструмента. Для этого можно использовать старые тумбочки, столы, но при условии, что они являются очень прочными. Некоторые останавливают свое внимание на металлических моделях, что довольно практично.

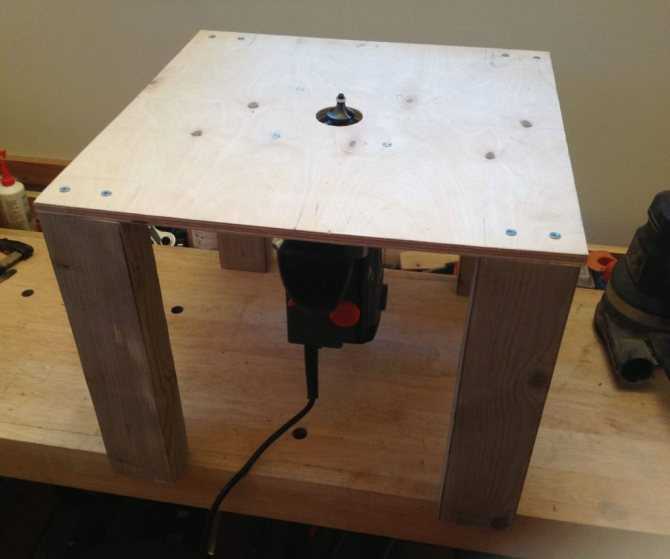

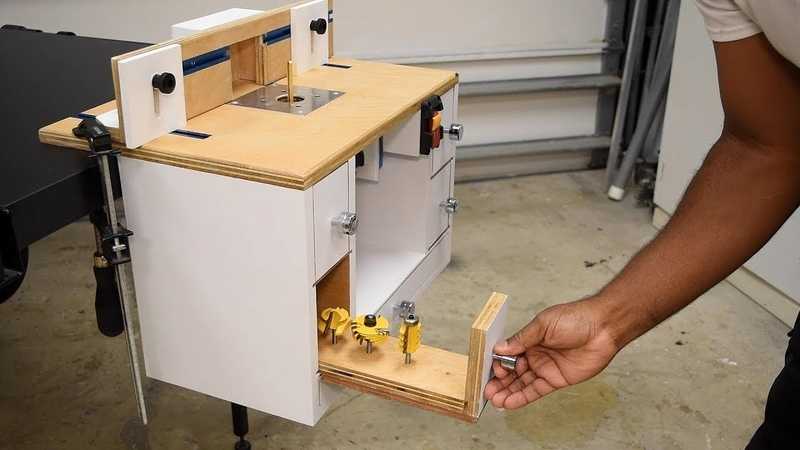

Фрезерный стол из старой тумбочки

Подольный упор, закрепленный на столешнице, отвечает за правильную подачу материала. Его можно сделать неподвижным, для постоянных материалов, или же раздвижным, если мастер будет работать с разными по габаритам элементами. Это очень важный элемент в работе, так как от ровности всех сторон будет зависеть качество работы фрезы.

Прижимные гребни на стол для циркулярки и фрезера практически обязательны. Они отлично фиксируют материал не только с боков, но и сверху. Этот гребень может устанавливаться на любой высоте, с помощью крепежных элементов. Размеры его устанавливаются исходя из личных пожеланий мастера и того, с чем ему предстоит столкнуться в работе.

Специалисты советуют сразу устанавливать раздвижные гребни и упоры, тогда функциональность рабочей машины значительно увеличится.

Основные принципы конструирования

После того, как мастер примерно определился со схемой модели, необходимо выполнить чертеж фрезерного стола. При этом последовательность действий такая:

  1. выбор места для установки – от этого будут зависеть размеры;
  2. определение схемы и примерных габаритов частей устройства – длина/ширина столешницы, размеры вставной пластины, высота столешницы (соответственно высота опор с учетом или без учета колесиков или регулируемых ножек), расположение ящиков/полок, выключателя (если он есть), направляющих;
  3. подобрать подходящие материалы – их толщину и свойства;
  4. скомпоновать будущее рабочее место;
  5. выбрать места крепежа пластины, направляющих, опор, учитывая требования прочности, удобства работы и непосредственного изготовления стола под фрезер своими руками.

Важно: если в качестве базы используется уже готовый стол, необходимо ориентироваться на его габариты и возможность их исправления для удобства фрезерования.

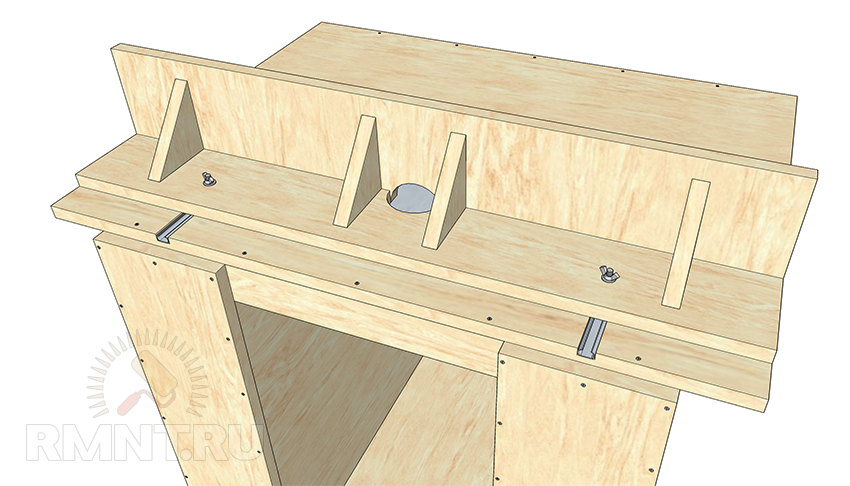

Ниже приведено несколько вариантов чертежей фрезерного стола.

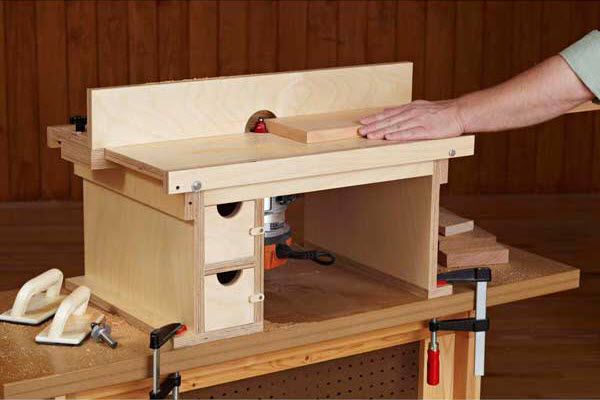

Настольный вариант, для компактного фрезера. Хотя при удлинении боковых опор вполне может стать стационарным рабочим местом.

Фрезерный стол с самодельным лифтом для верхнего закрепления инструмента и возможности его подъема на заданную высоту. Здесь вместо привычной прямоугольной пластины использовано кольцо, врезанное в столешницу – она защищает панель от случайных повреждений.

Этапы изготовления стола

Перед началом покупки материала, определяются с местом в мастерской для будущей установки. Когда будущая конструкция будет использоваться изредка, то выбирают именно портативные столы. Но если в столярной мастерской много места, то широкий фрезерный стол, удобный для обработки досок или панелей в 2 метра – это производительно.

Изготовление станины и столешницы

Под станиной подразумевают каркас с опорой, но который и ставится сама столешница. Станину принято собирать из того, что не жалко. Особых предпочтений нет. Нужно добиться жесткости и устойчивости.

Перед сборкой каркаса желательно позаботиться об удобстве оператора. Обычно нижняя часть станины углубляется на 10-20 см от самой крышки. Так комфортнее, а поэтому безопаснее.

Если изучить чертежи и особенности конструкции, то не трудно под старый фрезер подогнать удобный столярный верстак. Помним, что от работы станка идет вибрация, поэтому рассматриваем такой вариант в том случае, если верстак стоит крепко.

Принято же именно для самоделок применять надежный, устойчивый, неподвижный каркас, и именно его желательно варить из профиля, так как вся нагрузка передается в основание. Подходит:

  • Стальная труба.
  • Уголок (обрезки).
  • Швеллер.

Уже потом деревянный брус и ДСП.

Недорого собрать фрезерный стол для периодического использования из профильной трубы 25х25 или 40х20. При помощи УШМ разрезают профиль на 4 ножки, прямоугольник (раму) и нижние связующие части. Все это строго по размерам.

Затем профиль сваривают в каркас, дополняя конструкцию трубой. Последняя необходима для параллельного упора. 4-6 ножек обязательно нужно обрамить профилем, либо уголком. Но это после установки самой крышки стола. Плюс металлический каркас дает возможность заранее приварить ограничитель для электрооборудования.

Что собой представляет фрезерный стол: конструкция

Самый простой фрезерный стол самодельный для ручного фрезера должен состоять из рабочей поверхности и станины. Дополнением к нему служат ограничительные планки, регулировочные устройства.

Стол для фрезера своими руками с чертежами можно найти бесплатно на просторах интернета. Схемы даются трех видов:

  • небольшие конструкции, которые с легкостью можно установить на любую рабочую поверхность;
  • приставные столики с крепежами к другой рабочей поверхности;
  • стоящие отдельно от других устройств, с множеством рабочих функций и мест для инструмента.

В любой из конструкций основу стола составляет прочная гладкая столешница из жестких материалов, с креплениями для фиксации фрезера с возможностью регулировки. Для изготовления столешницы подходят дерево и листы древесно-стружечные плиты. Опоры могут быть выполнены из массивного бруса с размерами 40*40 миллиметров.

Настольный малогабаритный столик

Все детали между собой скрепляются с помощью винтовых конвейеров. Устройство должно быть устойчивым, жесткой формы, способной гасить вибрации, в то же время обладать малым весом, не затрудняющим смену местоположения.

В поверхности стола прорезается отверстие, на которое накладывается металлическая пластина, способная защитить древесину от возможных повреждений.

Как сделать монтажную пластину

Монтажная пластина обязательно шире диаметра фрезы, если предвидится работа с несколькими режущими насадками. Выгоднее или же бюджетнее сформировать этот элемент из березовой фанеры на 20 мм.

Но практичнее работать на самодельном станке с литым поликарбонатом в качестве монтажной пластины. Суть работы такая:

  • Снимают с электроинструмента подошву, предварительно положив пластину для монтажа «лицом» вверх.
  • Временно соединяют пластину и подошву при помощи двухстороннего скотча.
  • Подбирают сверла под диаметр заводских креплений, засверливают на пластине правильные для крепления отверстия.
  • Дальше соединяют самодельную пластину с фрезером, устанавливают на стол для подгонки.
  • В цангу ставят сверло на 8 мм, опускают двигатель. Нужно сверлом коснуться пластины, отметить центр.
  • Далее по отметке делают отверстие нужного диаметра.

Сборка фрезерного стола

Начинают со столешницы или крышки:

  • Для обработки материала удобно размещается само полотно.
  • Фанеру, МДФ-панель с пластиком пилим на рабочую поверхность, основу упора и стенку, косынку (4 шт), боковую планку, соединительные планки (4 шт).
  • Собираем сам стол на удобный в работе крепеж. В ход идут саморезы, болты.

Имея конструкцию в сборе, можно применять лакокрасочные составы, если нужно.

Дальше идет монтаж и врезка элементов:

  • Отмеряем от края 20-30 см, ставим направляющую из алюминия или оставляем паз под каретку. Выборка на всю длину.
  • На столешнице готовится выемка для подошвы. Последнюю обводим, вырезаем лобзиком и помним по необходимый паз, чтобы стол и установленный инструмент имели одну плоскость. Выемку под подошву располагаем так, чтобы удобно было работать оператору.
  • Теперь ручным фрезером делаем полукруглый паз под саму подошву, заранее выставив нужный размер. Еще в пазу нужны отверстия, чтобы зафиксировать инструмент.
  • Крепеж желательно скрыть или утопить в столе, для этого делают углубления под зажимные шестигранные болты.
  • Имеем крепления, которые поддаются регулировке плоскости фрезерной платформы.

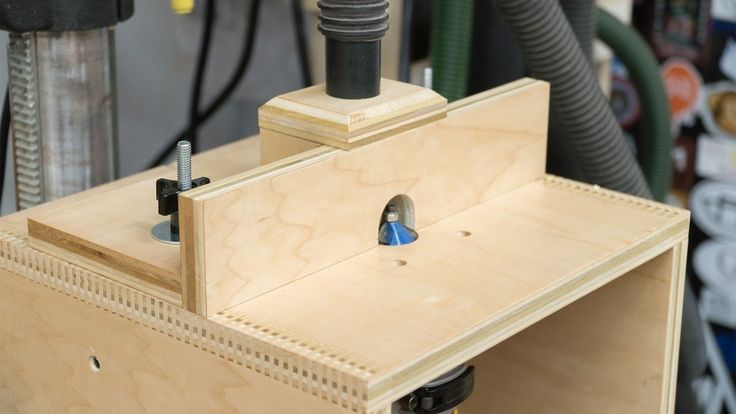

Параллельный упор:

  • Берем фанеру, организуем в ней паз. Так же для крепления параллельного упора нужны 3-4 полосы одинакового размера, плюс ребро жесткости для каждой.
  • Проще всего параллельный упор зафиксировать струбцинами.

Если стол на металлическом каркасе, то в нем предусмотрена труба, она необходима как раз для монтажа параллельного упора.

Изготовление верхнего прижима

Своими руками проще всего изготовить одну или несколько прижимных гребенок. Тут используют сухую крепкую древесину. Для большого стационарного стола подойдет гребенка 450х50 мм.

Для ее изготовления понадобится пильный станок, лобзик или ленточная пила. Этим инструментом проходят скосы, достаточно угла в 30 градусов, пропилов в 50 мм. Желательно выполнить скосы с двух сторон прижима.

Затем эти элементы нужно закрепить, высверлив отверстия для монтажа. Готовую «расческу» обязательно шлифуют. Прижимы удобнее всего оснастить резьбовыми фиксаторами. Так, вспомогательный инструмент поддастся быстрой перенастройке. Лучше это сделать на упоре, где заранее будет выточен паз для движения самих гребенок.

Привод для самодельного фрезерного станка

Для привода важнейшим параметром является мощность. Ручная сборка подразумевает мотор от советской или российской техники, с минимальным параметром в 500 Ватт.

Если удается на самодельный станок выставить привод мощнее, на 1-2 киловатта, то работать просто с любым типом фрезы. Важно, чтобы электродвигатель имел усиленные подшипники. Тогда гарантировано длительное сопротивление большой нагрузке, возникающей на поперечной или продольной оси вращения.

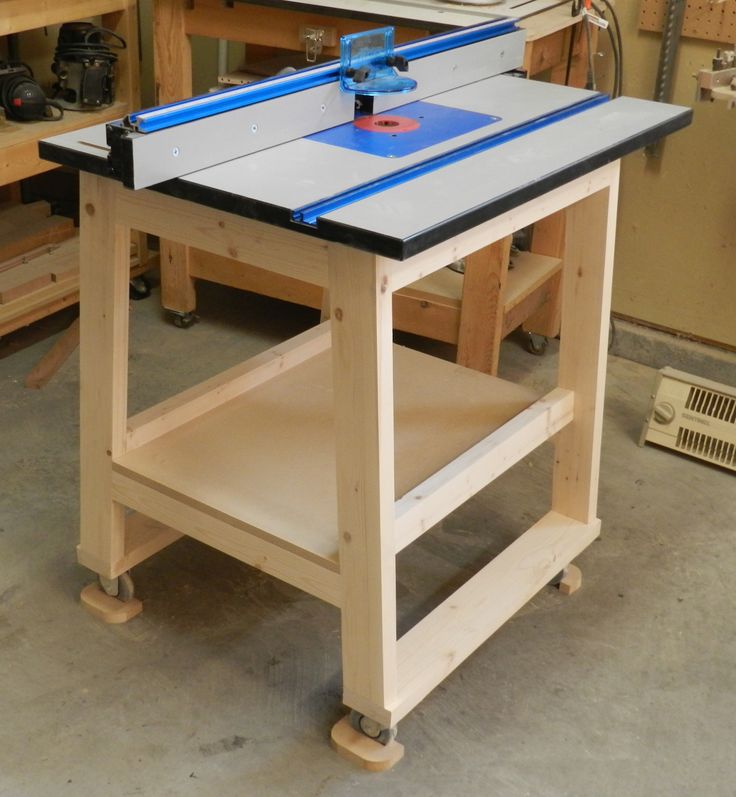

Фото фрезерных столов своими руками

Источники

  • https://VseOChpu.ru/frezernyj-stol/
  • https://derevo-s.ru/oborudovanie/aksessuary/frezernyj-stol
  • https://samodel.guru/mebel/sdelat/stol/frezernyj.html
  • https://metmastanki.ru/frezernyy-stol-svoimi-rukami
  • https://o-builder. ru/frezernyj-stol-dlya-ruchnogo-frezera-svoimi-rukami/
  • http://met-all.org/oborudovanie/stanki-frezernye/frezernyj-stol-svoimi-rukami.html
  • https://mebel-expert.info/stol-dlya-frezera-svoimi-rukami-s-chertezhami-i-izgotovlenie/
  • https://infomebli.ru/instrumenty-i-materialy/frezernyj-stol-svoimi-rukami.html
  • https://stroy-okey.ru/house/instrument/frezernyj-stol-svoimi-rukami-chertezhi-i-shemy/
  • https://DomZastroika.ru/instrumenty/stol-dlya-frezera-svoimi-rukami-s-chertezhami.html
  • https://podelki.expert/frezernyj-stol-svoimi-rukami/

[свернуть]

Сделать фрезерный станок своими руками


Станок для фрезерования дерева и других материалов — очень полезная вещь для домашнего хозяйства. Сейчас не проблема найти подходящее оборудование, однако стоит оно неприлично дорого. А вот сделать фрезерный станок своими руками, не тратя большие деньги на фирменный или китайский аналог, под силу любому хозяйственному человеку. Для этого нужен электродвигатель подходящей мощности, стол и направляющая конструкция.

Привод для самодельного фрезерного станка

Проектируя несложный самодельный фрезерный станок, стоит обратить внимание на электропривод. Первый фактор – это мощность. Если станок делается для не глубокой выборки деревянных заготовок, то подойдёт и мотор с максимальной мощностью 500 Ватт. Однако такой станок будет часто глохнуть и не оправдает времени и средств, сэкономленных на приобретении маломощного двигателя. По наблюдениям, оптимальный вариант – поставить мотор с мощностью, начиная от 1100 Вт. Привод на 1 – 2 киловатта позволит применять любой тип фрез и делать обработку древесины в обычном режиме. Здесь подойдёт как стационарные электромоторы, так и приводы мощных ручных электроинструментов, таких как болгарка, дрель, ручной фрезер. Второй немаловажный фактор – оборотистость. Чем выше количество оборотов, тем чище и равномернее будет рез. Если двигатель рассчитан под бытовую сеть 220 вольт, то фантазировать на тему подключения не придётся. А вот трёхфазный асинхронный двигатель нужно подключать по особой схеме – звезда-треугольник, гарантирующей плавный запуск и выдачу максимально возможной в этой ситуации мощности (при включении трёхфазного электромотора в однофазную сеть, теряется от 30 до 50 процентов КПД).

Изготавливаем самодельный лифт для фрезера

Собрать самодельный фрезерный станок из подручных материалов – это полдела. Важно сделать его. Это даст возможность выставить рез фрезы по высоте без особых усилий, не тратя много времени. На фото показан способ сборки простого регулировочного лифта, выполненного из толстых фанерных листов. Сама конструкция крепится к крышке стола. Станок получится без шкивов и ремней, а фрезы будут насаживаться на вал самого двигателя. Поэтому привод изначально должен быть с высокими оборотами. Лифт для фрезерного станка состоит из несущего корпуса, каретки, скользящих полозьев, резьбовой оси и фиксирующего винта. При вращении оси каретка с мотором перемещается вверх или вниз по оси. Полозья исполняют роль направляющих ограничителей. Фиксирующим винтом закрепляют каретку неподвижно после выставления по высоте. Несущий корпус удерживает всю конструкцию и крепится к крышке верстака снизу. Важно, чтобы каретка с двигателем не шаталась в корпусе, иначе при фрезеровании выборка древесины будет неравномерной и не красивой. Такое приспособление для фрезерного станка обеспечивает плавное регулирование вылета сменной фрезы над поверхностью стола. Для большего удобства можно снабдить лифт самодельными шестернями и вынести поворотный рычаг сбоку, а не сверху.

Если нет готового стола, и Вы самостоятельно его изготавливаете, то нужно учесть, что разные материалы по-разному ведут себя во время эксплуатации. Например, самодельный стол для фрезера, сделанный из дерева, боится влаги, зато деревянные конструкции проще изготовить и они частично поглощают вибрации. Как видно на фото, направляющие для упора обрабатываемой заготовки, также можно сделать из ДСП или фанеры с возможностью регулировки положения в горизонтальной плоскости. Что касается стружки, то в самодельных конструкциях часто применяют старый ненужный пылесос. Не стоит забывать о технике безопасности – всё неиспользуемое в работе пространство вокруг вращающейся фрезы должно быть закрыто. Также не лишним будет сделать прижимной механизм, для фиксации проталкиваемой по ходу заготовки.




Свежие записи:





Перезвоните мне

Вопрос для компании



  • Недорогое оборудование в кратчайшие сроки сможет окупить себя и начать приносить прибыль. ..

  • Для конкурентоспособности продукции на рынке, необходимо увеличить выход изделий без потери качества…

  • Малозатратное оборудование для выпуска популярной продукции позволяет открыть частное производство…

  • Для самостоятельной сборки станка в домашних условиях нужно подобрать подходящий материал и продумать механизм сцепления…

  • Существует два способа монтажа рабицы – натяжной и секционный. Второй способ предпочтительнее …

  • Подключение станков с питанием от трёхфазной сети зачастую невозможно и приходится подключаться к сети 220 вольт…


производство и продажа оборудования для
производства строительных сеток


Как сделать самодельный фрезерный станок по металлу своими руками? — Дом и Сад


Домашний станок для фрезерования – незаменимое оборудование для обработки металла и других материалов своими руками. Если задаться целью, можно соорудить мини-копию промышленного оборудования, значительно сэкономив на комплектующих, при этом станок можно дополнительно наделить и токарными функциями. Самодельный фрезерный станок по металлу изготавливается достаточно несложно, в процессе изготовления необходимо лишь запастись терпением и иметь под рукой подробные чертежи, свойственные серийному оборудованию.

Самодельный фрезерный станок по металлу

Самодельный фрезерный станок по металлу своими руками

Домашний фрезер является отличным помощником для обработки металлических или деревянных изделий в тех случаях, когда использование ручного инструмента не принесет желаемого результата. Можно в таком случае обратиться в мастерскую, но такие услуги не всегда стоят дешево.  Обладая определенными навыками, можно собрать своими руками фрезерный станок по металлу простейшего типа или более сложную модель. Соответственно,  у более простого типа станка, собранного на основе обычной дрели, функционал будет скромнее, чем у более сложного, оснащенного большим количеством комплектующих и работающего на основе электродвигателя. Если следовать инструкциям и чертежам, на основе которых собирают промышленные образцы фрезеров, для домашней мастерской можно соорудить станок, способный выполнять сложные технологические операции: вырезать изделия из металла или дерева, обрабатывать поверхности различной конфигурации, изготавливать пазы, фальцы, шлицы и т.п. При сборке станка можно опираться на видео-инструкции, которые можно найти в большом количестве в интернете.

Конструкция и принцип работы

Фрезерный станок по металлу своими руками чертежи

Основой фрезеровочного станка является станина, которая должна быть жестко закрепленной и достаточно прочной для того чтобы выдерживать необходимую нагрузку.

Вторым важным элементом является ручная дрель или электродвигатель, выполняющие функцию привода для рабочего инструмента, которым служит остро заточенная фреза. Для фиксации заготовок из металла или дерева, а также их размещения для обработки используется фрезеровочный стол, оснащенный специальными креплениями. Все комплектующие должны быть высокого качества, поскольку от этого будет зависеть эффективность работы станка. Мощность фрезера, так же, как и его производительность, зависят от мощности привода и максимального числа его оборотов. Минимальная мощность домашнего станка должна составлять 500 вт, а для работы с более твердыми металлами понадобится двигатель мощностью 1,2-2 квт.

Работа оборудования может осуществляться вручную или автоматически. Второй тип станка оборудован модулем ЧПУ, позволяющим свести к минимуму участие человека при обработке, заточке и прочей работе с металлом.

Мини-фрезерный станок по металлу своими руками

Мини фрезерный станок по металлу своими руками

Мини- фрезер ручной сборки состоит из электропривода из дрели, прикрепленной к станине. Чтобы собрать мини-фрезер, понадобятся следующие материалы:

  • Металлические уголки № 25
  • Швеллер
  • Автомобильный домкрат
  • Квадратная труба профилем на 20
  • Штырьки из металла для осей
  • Плотная фанера
  • Конус Морзе
  • Электропривод мощностью 400 вт
  • Сверлильный патрон

Первым делом необходимо изготовить станину из швеллера, в итоге должна получиться сварная конструкция в виде буквы П. Далее, из металлического уголка, который прикрепляется болтами к колонне, изготавливаются вертикальные направляющие для передвижения фрезерной консоли. Непосредственно вертикальное передвижение консоли фрезера будет осуществляться с помощью автомобильного ромбовидного домкрата по амплитуде в 10см. Направляюще консоли изготавливаются из профильной трубы, к которой прикрепляются штырьки из металла с резьбой. Амплитуда перемещения вбок составляет 13 см, а по горизонтали – примерно 9 см.

Из толстой фанеры изготавливается рабочий стол, который закрепляется к металлическому каркасу винтами. Чтобы добиться максимальной прочности рабочей поверхности, фанеру облицовывают текстолитом. Для этого вырезается заготовка в соответствии с размерами фанеры с припусками 25 мм. На текстолитовую деталь, а также на поверхность фанеры наносится клей, после склеивания процедура повторяется на оборотной стороне.

Из уголка и профильной квадратной трубы нужно сварить тиски, которые устанавливаются на столешницу, прикрепляясь саморезами.   К приваренным перемычкам в станине прикрепляется дрель шпинделем книзу. К нему присоединяется конус Морзе со сверлильным или цанговым патроном. С помощью такого мини-агрегата можно обрабатывать или изготавливать изделия из мягких металлов – бронзы, алюминия.

Данная модель фрезера отличается тем, что сама дрель неподвижна, а перемещается только консоль с деталью. Существует второй вариант подобного фрезера, когда изделие находится неподвижно, а дрель перемещается с помощью лифта вдоль станка. Чтобы изготовить лифт, необходимо вырезать из текстолита опорную пластину, установить на столешницу. К пластине прикрепляется пара параллельных стоек, по которым будет передвигаться каретка (с помощью толкающего механизма) с прикрепленным мини-фрезером. Лифт должен быть устойчивым, жестким, чтобы не возникало ни малейшего люфта, который может испортить изделие при обработке.

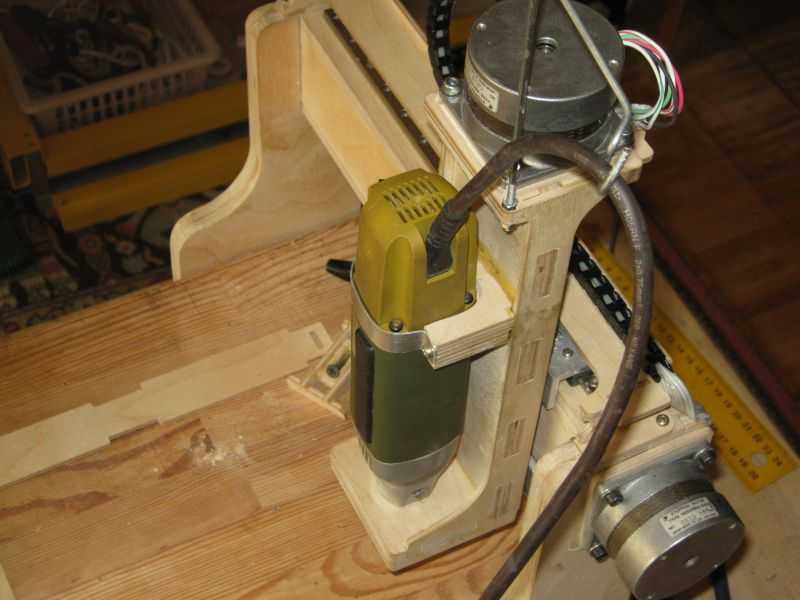

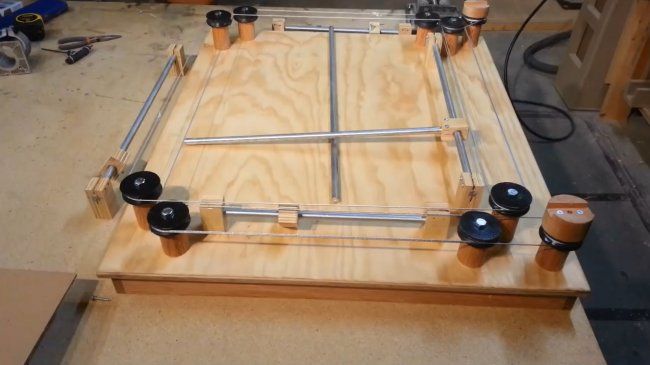

ЧПУ фрезерный станок по металлу своими руками

Чпу фрезерный станок по металлу своими руками

Станок ЧПУ технологически является более сложным, чем мини-фрезер, инструментом, состоящим из следующих комплектующих:

  • Шарико-винтовая передача

Она используется для изменения вращательных движений в возвратно-поступательные и наоборот.

  • Вертикальные, поперечные и продольные направляющие.

Они предназначены для приведения в движение портала со шпинделем по вертикали, рабочего стола вправо-влево и передвижения его по станине.

  • Основание для крепления всей оснастки.
  • Шпиндель, в котором закрепляется фреза для обработки металлических изделий.
  • Рабочая поверхность (стол)
  • Охлаждающая система для фрезы и шпиндельного узла.

ЧПУ-фрезер работает с помощью программного обеспечения, установленного на компьютер. В программе создается будущее изделие, рассчитывается в специальные коды, распознаваемые контроллером. Затем команда поступает к шаговым двигателям, которые перемещают шпиндель или фрезер в соответствии с контурами заготовки. Сам станок собирается по следующим этапам:

  1. Первым этапом сборки чпу фрезера является сборка электропривода и станины, на которой будут располагаться комплектующие и сам станок. Она должна иметь прочную и жесткую конструкцию, располагаться на ровной поверхности. Мощность электропривода станка с чпу должна составлять 1-2 квт. В его роли можно использовать стационарный электромотор или электропривод из любого мощного ручного инструмента с большим количеством оборотов.
  2. Устанавливается фрезеровочная консоль, колонны, все направляющие и шаговые двигатели. На этом этапе необходимо следить за тем, чтобы скольжение по направляющим производилось плавно и гладко. Кроме того, на этом этапе сборки чпу фрезера проверяется надежность крепления всех механизмов и их работоспособность. Название и точное количество необходимых элементов необходимо смотреть в точной инструкции и чертежах.
  3. На заключительном этапе проверяется работоспособность всего станка в целом перед установкой программного обеспечения.
  4. Элементы контроллера подсоединяются друг к другу в соответствии со схемой, подключаются к компьютеру, на котором установлено программное обеспечение и все необходимые драйверы. Когда программное обеспечение будет установлено, необходимо загрузить нужные эскизы деталей. После этого выбирается нужный материал, устанавливаемый на рабочую поверхность, а также тип фрезы для этого материала.

Работа на оборудовании должна производиться только после ознакомления с правилами техники безопасности. Это касается как чпу фрезера, так и мини-агрегата. Во-первых, необходимо использовать средства защиты глаз и открытых частей тела от попадания металлической стружки. Во-вторых, нужно следить за тем, чтобы фрезерный узел не перегревался, иначе он может разлететься на куски, причинив вред здоровью. В-третьих, вся электроника и сеть должны иметь заземление, а электрическая сеть должна быть защищена от возникновения короткого замыкания.

Фрезерный станок по металлу своими руками: видео

Запись Как сделать самодельный фрезерный станок по металлу своими руками? впервые появилась СтройПомощник.

©



Чтобы не пропустить новые статьи, подпишитесь на сайт:

Смотрите также:

25. 05.2017   dom-and-sad

  stroypomochnik.ru

видео-инструкция как сделать ручной инструмент для домашней мастерской самому, чертежи, фото и цена

Статьи

Каждый хозяин, желающий достойно обустроить собственную домашнюю мастерскую стремится установить в ней небольшой, но многофункциональный станочек. На современном рынке стоимость подобного оборудования достаточно высока, поэтому приходиться делать его самостоятельно. Бывалые мастера утверждают, что сделать вертикальный фрезерный станок по дереву своими руками вполне реально, главное иметь желание.

Фото самодельного станка из дрели.

Какие существуют варианты

Самодельный фрезерный станок по дереву для домашней мастерской, как вы понимаете, то же делается не из воздуха, поэтому потратиться на материалы и основные рабочие узлы придется. Зачастую цена такой конструкции зависит от стоимости главного узла, в который входит электропривод и собственно сама режущая фреза.

Самый простой и доступный по стоимости фрезерный станок можно сделать из обычной электрической дрели или перфоратора. Если инструмент жестко зафиксировать на вертикальном кронштейне и зажать в патрон фрезу, то можно обрабатывать мелкие детали, удерживая их в руках или фиксируя в подвижных струбцинах.

Заводской копировально-фрезерный станок.

Важно: ручной фрезерный станок по дереву для дома можно делать в двух вариантах. Первое направление предусматривает жесткую фиксацию рабочего режущего механизма, в то время как сама деталь или станина с зажатой в ней деталью делается подвижной. Второй подход кардинально противоположный, здесь обрабатываемая деталь жестко фиксируется, а режущий инструмент двигается вокруг нее.

Ручной фрезер.

Выбор принципа работы, размеров и функциональных возможностей оборудования зависят от того какие именно детали вы собираетесь обрабатывать. Из той же электродрели можно сделать станок с подвижной рабочей головкой для вырезания качественных пазов в объемных изделиях, типа деревянных дверей. В этом варианте вы получаете фрезерно-сверлильный станок.

Еще одним распространенным направлением является использование в качестве основного узла ручного фрезера. Конечно цена такого инструмента зачастую выше, нежели у дрели, но его плюс в том, что он изначально приспособлен для качественного фрезерования, вы лишь делаете под него станину и расширяете его функциональные возможности.

Станина с подвижным резцом сверху.

Теоретически в качестве электропривода можно использовать любой электродвигатель. Но нормальная дрель или ручной фрезер имеют встроенный редуктор, соответственно могут безболезненно выдерживать горизонтальные и вертикальные нагрузки. Подшипники, удерживающие вал обычного двигателя могут не выдержать таких испытаний и быстро высыпаться.

Совет: не стоит брать электропривод с мощностью менее 1 кВт. Для периодического использования и работы с небольшими деталями достаточно двигателя мощностью до 1,5 кВт. Если же вы собираетесь работать на станке ежедневно, то используйте фирменный фрезер с мощностью от 2 кВт.

Принципы сборки

Чтобы грамотно выполнить чертежи фрезерного станка по дереву своими руками, нужно иметь инженерное образование, а оно, как известно не у всех есть. Но и станок — не космический корабль, здесь зачастую достаточно хорошего эскиза.

Подробный эскиз фрезерного стола.

Использование дрели

Для большинства домашних мастеров не требуется отдельная инструкция, чтобы жестко закрепить дрель в вертикальном положении на штоке. Кроме самого штока, здесь достаточно 2–3 металлических хомутов. Но называть такое приспособление станком можно, только если сделать подвижную платформу для обрабатываемой детали.

В принципе это не так сложно. На стол, непосредственно под дрелью нужно закрепить две параллельные направляющие, в самом простом варианте для этого подойдут деревянные бруски.

Между ними устанавливается деревянная платформа с жестко закрепленными на ней струбцинами, в них будет зажиматься деталь.

Платформу можно двигать вручную или приделать позади нее рычаг.

Жестко зафиксированная дрель.

  • Из электрической дрели можно сделать и более функциональный станок. Для этого используется несколько деревянных брусков и 4 гладких металлических трубки, желательно из алюминия. Идея заключается в том, чтобы обеспечить контролируемое движение дрели в 3 плоскостях. Вверх – вниз, влево – вправо и вперед – назад;
  • Для начала придется соорудить 2 прямоугольные рамки. За движение вперед–назад отвечает рамка, лежащая на столе. На ней устанавливаются 2 параллельные металлические трубки, по которым будет двигаться вторая рамка, находящаяся в вертикальном положении;
  • На вертикальной рамке, параллельно столу, между брусками врезается следующая металлическая трубка. Эта направляющая будет отвечать за движение механизма по сторонам;
  • Чтобы закрепить на такой раме саму дрель, нам понадобится пара планок. Дрель будет фиксироваться на бруске, который монтируется между концами этих планок;
  • С другой стороны этого импровизированного рычага, планки просверливаются и надеваются на трубку вертикальной рамки;
  • Еще одна трубка фиксируется параллельно столу на бруске с дрелью. На втором конце этой трубки, строго параллельно дрели монтируется ручка для контроля и управления;
  • Размеры всех этих узлов могут быть разными, а принцип соединения показан на фото.

Подвижная дрель.

Использование ручного фрезера

В начале статьи мы говорили о самодельном вертикальном станке для фрезерных работ по дереву. Это значит, что рабочий инструмент устанавливается в вертикальное положение. Если дрель удобнее вертикально устанавливать над столом, то ручной фрезер лучше стационарно вмонтировать в стол снизу столешницы. Соответственно, перед тем как сделать фрезерный станок по дереву самому, нужно подобрать стол или хотя бы надежную столешницу.

Но просто вырезать отверстие и прикрутить снизу инструмент нельзя. Опорная пластина инструмента должна находиться на одном уровне с базовым столом и при этом быть надежно зафиксированной.

Поэтому, как правило, сама столешница состоит из двух слоев. Нижний слой имеет отверстие по размеру фрезера. А верхняя пластина делается из двух частей, монтажной для фрезера и базовой, которая стационарно крепится к столешнице.

Принцип стыковки деталей.

Как видно на схеме, в верхней пластине по центру вырезается широкий прямоугольный участок, после чего остаток приклеивается, или прикручивается к базовой столешнице. В этом прямоугольном секторе делается отверстие по диаметру рабочей фрезы. Далее, рабочая пластина прикручивается к инструменту. Теперь можно вставлять и крепить пластину в нишу. На видео в этой статье показано несколько вариантов сборки таких конструкций.

Вывод

Как видите фрезерные станки по дереву своими руками собирать вполне реально. Если у вас есть желание поделиться своим опытом или задать вопросы по данной теме, пишите в комментарии снизу, такое общение для нас очень ценно.

Самодельный напольный фрезерный станок.

Фрезер своими руками – описание, характеристики и применение

Ручной фрезерный станок – это универсальное приспособление, при помощи которого осуществляется множество процессов, задача которых состоит в обработке древесины. Фрезер по дереву по своему функциональному предназначению такой же, как и стационарные устройства, но в отличие от габаритных станков он отличается компактными размерами, что крайне удобно для бытового использования. Кроме реализации главных столярных операций, таких как обточка или обрезка, он дает возможность справиться с созданием сложных орнаментов и узоров. Можно сказать, что возможности ручного фрезера не ограничены.

Конструкция фрезерного станка

Чтобы узнать, как работать фрезером, нужно для начала изучить его конструкционные особенности. Фрезерный станок обрабатывает древесину с помощью фрезы, которая совершает вращательные движения. Заготовка должна быть либо жёстко закреплена, либо подана на фрезер с определенной траекторией.

Фреза является стальным режущим инструментом, который имеет цилиндрическую форму. Он очень похож на сверло. Тем не мене, в отличие от сверла, у фрезы режущие кромки имеются на всем теле. Вследствие такого строения мастер может удалять дерево одновременно в нескольких плоскостях.

Управление станком осуществляется в автоматическом, ручном или полуавтоматическом режиме. Фрезерный станок состоит из таких частей:

  • столешница
  • параллельный упор
  • пылесос, используемый для удаления стружки
  • станина
  • шпиндель
  • подающая салазка.

Чтобы была удачной работа фрезером, видео просто необходимо посмотреть.

Виды фрезеров

Самые первые фрезеры могли обрабатывать исключительно древесину. Но сегодня при помощи фрезеров можно обрабатывать пластик, цветные металлы, оргстекло, искусственный камень, различные композиты. Главная область применения фрезера – выполнение столярных работ, создание предметов мебели и разнообразных декоративных изделий из древесины.

Что может делать фрезер:

  • выбирать четверть
  • создавать пазы, фальцы, шлицы, шипы
  • создавать посадочные места под дверные замки и фурнитуру
  • профилировать кромку, прямо или фигурно
  • высверлить отверстия
  • идеально подогнать соединяемые детали
  • сделать черновое выравнивание контуров
  • реализовать декоративную резьбу по дереву.

Существует несколько видов фрезеров. Они имеют различное назначение и конструкционные особенности. Одни станки можно назвать универсальными, другие – узкоспециализированными. Ниже рассмотрим самые распространенные разновидности фрезеров:

  • погружной. Его еще называют вертикальным или штанговым. Он способен реализовать все главные фрезеровочные операции. Такое устройство поможет мастеру создать пазы, отверстия, закругления, снять фаску, осуществить фрезеровку замкнутого контура. Он применяется и в бытовых мастерских, и на производстве
  • кромочный. Такой станок называют окантовочным или триммером. Такое устройство поможет выполнить выборку паза, изготовить канавки, снять фаску, вырезать неглубокие выемки по шаблону. Кроме этого станок аккуратно обработает детали, которые покрыты шпоном или ламинатом. Его целесообразно применять ежедневно, т.е. на производстве
  • ротационный станок применяется для создания прорезей в древесине, а также гипсокартоне, пластике, и даже керамической плитке. Может осуществлять обработку кромки
  • ламельный станок применяется только для выборки пазов
  • присадочный. Этот инструмент относится к категории узкоспециализированной техники. При помощи него создаются парные отверстия, предназначенные для соединения деталей на шкантах. Применяют такое устройство в мебельных цехах.

Как выбрать фрезер

Удачная работа фрезером по дереву зависит от выбранного вида фрезера. Но как его правильно выбрать? Наиболее универсальным мастера называют погружной фрезер. Чтобы сделать правильный выбор, рекомендуем вам ознакомиться с такими советами опытных специалистов:

  • обработка фрезером большой мощности предполагает высокий уровень производительности и возможность работать длительное время при серьезных нагрузках. Но не нужно гнаться за большим значением этого показателя. Вместе с мощностью увеличивается и вес инструмента – работа будет не такой легкой и комфортной. В тоже время, если вы будете пользоваться фрезером в стационарном положении, то высокая мощность определенно достоинство
  • стоит обратить внимание на регулировку скорости вращения шпинделя. Кнопка скорости у такого станка должна перемещаться ступенчато или, хотя бы, достаточно туго. Кроме этого она должна быть расположена там, где вероятность задеть и сместить ее случайно, минимальна
  • при покупке проверьте глубину погружения фрезы. Этот показатель колеблется в широких пределах в зависимости от конструктивных особенностей установленного цангового зажима. Очень хорошо, когда цанга достает до нижней части опорной платформы, но идеальным является станок, у которого она выступает за основание. Данный показатель оказывает существенное влияние на функциональность инструмента, но в документах, к сожалению, он не указывается. Узнать его величину можно только подержав устройство в руках
  • необходимо протестировать работу штангового механизма. Голова станка должна двигаться легко и без перекоса, а вертикальный упор должен быть прочно зафиксирован в конкретном положении. Кроме этого стоит проверить, удовлетворяет ли глубина погружения вашим требованиям
  • обязательно стоит уточнить у продавца диаметр и геометрию оснастки, совместимой с выбранным фрезером. Если у вас уже есть фрезы, нужно сравнить диаметр их хвостовика с посадочным размером цанги
  • важна эргономика станка. Подержите несколько станков в руках, чтобы выбрать наиболее удобный для вас
  • обратите внимание на длину электрокабеля. Короткий сетевой шнур является причиной массы неудобств во время работы
  • более комфортной работе способствует патрубок для пылеудаления, а также светодиодная подсветка.

Как сделать фрезер

Как сделать самодельный фрезер? Инструкции приведены далее в нашей статье. Мы предлагаем создать своими руками простой фрезерный станок. Все необходимые детали продаются во многих магазинах, да и стоят не дорого. По этой причине самодельный фрезер обойдется вам в небольшую сумму денег, гораздо дешевле, чем покупать его в магазине.

Чтобы создать фрезер своими руками вам понадобится:

  • кусок ламинированной фанеры
  • лист ДСП.

Габариты будущего стола зависят от того, сколько у вас есть свободного места для размещения этого устройства. Прежде всего, необходимо взять лист фанеры и разрезать его на детали при помощи циркулярной пилы, согласно чертежу.

Столешница и станина – это неразъемные детали, поэтому их стоит создать в первую очередь. Главным режим инструментом вашего будущего фрезерного устройства будет обычный ручной фрезер. Прекрасным вариантом для этого является инструмент, который уже был в употреблении, и который имеет неисправные направляющие упоры.

Ручной фрезер нужно закрепить строго перпендикулярно к столешнице. Лист фрезера создается при помощи стационарного устройства. Вы можете кроме этого создать особые приспособления, призванные минимизировать время и усилия, затрачиваемые на изменение угла наклона и глубины станка.

В самом конце нужно заняться созданием устройства параллельного упора. Данное устройство обеспечивает направление заготовки к режущей кромке под строго заданным углом. Самодельный фрезерный станок создается достаточно просто, нужно лишь иметь минимальные навыки, чтобы без труда осилить эту работу. Материал для такого станка – общедоступный и недорогой. А созданный инструмент пользуется популярностью даже в небольших мебельных мастерских.

Как сделать самодельный фуговальный станок

Ручной фрезер — самый универсальный инструмент в домашней столярной мастерской. Сегодня видеоканала «Столярные изделия своими руками» рассказал об одном из самых полезных способов применения ручного фреза для своей работы, а именно о том, как использовать его для фугования кромки длинномерных заготовок. Это рассказ о том, как мастеру удалось превратить ручной фрезер в самодельный полнофункциональный фуговальный станок.

В этом китайском магазине  инструменты для столяров.

Работа в основном с крупногабаритными заготовками. В качестве материала используется стандартная сосновая или еловая обрезная доска. В стеллажах они сушатся. После просушки из досок делаются заготовки для будущих изделий. Длина обычно составляет 1,5-2 м, иногда — 4–6 м. Строгать заготовки такой длины лучше всего на фуговальном станке, но стоит он довольно дорого, поэтому для фугования пласти приобрел рейсмусовый станок.

Товары для изобретателей Ссылка на магазин.

Результат его работы устраивает. Но для фугования кромки подходит плохо из-за малой базы, а при работе с тонкими досками и вовсе неприменим, поскольку строго выдержать перпендикулярность пласти доски к строгальным ножам практически невозможно. Кроме того, при таком способе строгания кромки сильно изнашиваются прижимные валики.

Содержание

  • Суть идеи фуговального станка
  • Доработка ручного фрезера до станка
  • Подготовка направляющей
  • Демонстрация фуговального станка, созданного своими руками

Суть идеи фуговального станка

В Интернете вычитал, что для фугования небольших заготовок можно использовать фрезерный станок с направляющей, параллельные рабочие поверхности которой по разные стороны от фрезы — подающая и приемная, — смещены друг относительно друга на глубину строгания. Причем режущая кромка фрезы жестко фиксируется на одном уровне с приемной поверхностью.

Электроника для самоделок вкитайском магазине.

Поэтому следующим инструментом в ходе работы по созданию самодельного инструмента для работы по дереву после приобретения рейсмусового станка стал мощный ручной фрезер, который стационарно устанавливается в рабочий стол с размерами столешницы 75х150 см.

Доработка ручного фрезера до станка

Пластину для фрезера сознательно врезал не в центре стола, а ближе к краю, чтобы удобнее было обрабатывать кромку длинных и широких заготовок, в том числе и мебельных щитов. В качестве направляющей используется алюминиевая труба длиной 1,5 м и сечением 45х95 мм. Использование трубы в качестве направляющей имеет свои плюсы. Но об этом чуть позже.

Для фрезы в трубе сделал паз. Для работы применяется прямая пазовая фреза диаметром 12 мм с режущей кромкой длиной 51 мм.

Установим фрезер в стол. Для этого снимем пластиковую накладку на подошву и регулятор вылета фрезы. Извлечем пластину из стола, вставим во фрезер винт регулировки вылета фрезы и винтами закрепим пластину на подошве. Установим фрезер с пластиной в стол и юстировочными винтами в углах пластины немного подрегулируем ее высоту так, чтобы она была заподлицо с поверхностью стола. Теперь установим фрезу и сменные кольца в пластину. Ну вот, готово.

Подготовка направляющей

Подготовим направляющую. В нашем случае подающей поверхностью будет служить вот эта часть направляющей, а приемной — накладка, прикрепленная с другой стороны направляющей. Глубина строгания будет определяться толщиной накладки. В качестве накладки используются полоски бумажно-слоистого пластика. Таких две — «тонкая» и «толстая» толщиной, соответственно, 0,5 мм и 1,5 мм. Толстая полоска обычно используется для фугования не струганной кромки покупной обрезной доски, а тонкая — для чистовой остружки заготовки после распила ее на циркулярной пиле. Полоски прикрепляются к трубе с помощью либо двустороннего скотча, либо контактного клея.

Обезжирим поверхность трубы уайт-спиритом и полоску тонкого пластика приклеим к трубе с помощью аэрозольного контактного клея. Теперь установим направляющую на стол и с торцов закрепим ее струбцинами. С одной стороны — жестко, с другой слегка прижмем, чтобы ее можно было немного сдвигать относительно фрезы. Немного опустим фрезу и с помощью линейки настроим положение направляющей так, чтобы режущая кромка фрезы была на одном уровне с накладкой. Процедура очень ответственная, поскольку от качества настройки положения направляющей зависит качество фугования. По окончании настройки окончательно зафиксируем направляющую струбцинами.

Самодельный фуговальный станок

Наконец пришло время рассказать о важном преимуществе использования в качестве направляющей именно трубы. Для обеспечения чистой поверхности кромки обязательно нужно организовать отвод стружки. Для этого используем строительный пылесос. Здесь он подходит как нельзя лучше. А через трубу направляющей очень удобно отводить стружку. Для этого достаточно вставить трубку пылесоса в трубу немного не доходя до фрезы. Вот так примерно. Можно закрыть второе отверстие в трубе, в этом случае эффект будет еще лучше.

Демонстрация фуговального станка, созданного своими руками

Для демонстрации возьмем доску. Пласти доски острогал на рейсмусовом станке. Качество кромки сами видите, какое. Перепады порядка 1,5–2 мм. Отфугуем кромку на нашем импровизированном фуговальном станке. Доска длинная, чуть больше 3 м, поэтому для ее поддержки с обеих сторон стола используем вот такие самодельные козлы.

Ну что ж, приступим. Из-за большой глубины неровностей кромки придется сделать несколько проходов. Проверим, что получилось. Теперь идеально ровная и перпендикулярна пласти. Эта накладка довольно легко снимается. Клей, которым пользовался, обладает одним замечательным свойством: если покрыть им только одну сторону соединяемых деталей и, не выдерживая ее до полного высыхания, прижать ко второй детали, то соединение будет непрочным и детали потом можно легко рассоединить. В нашем случае это очень удобно. Теперь достаточно протереть обе поверхности уайт-спиритом и они будут готовы к повторному использованию.

Что делает фрезерный станок?

Что делает фрезерный станок?

Машины позволяют многим отраслям оптимизировать свои производственные процессы. При наличии подходящего типа оборудования рабочие могут быстро и точно производить изделия, а предприятия могут сократить свои эксплуатационные расходы. В настоящее время на производственных предприятиях используются сотни различных типов оборудования. Прекрасным примером может служить фрезерный станок. По сути, это часть оборудования, которое рабочие используют для придания металлическим деталям нужной формы, размера или дизайна.

Как работает фрезерный станок?

Фрезерный станок был разработан еще в 18 веке. Его модель-предшественник использовалась для создания крошечных шестерен внутри часов. Несколько лет спустя производители начали производить их для металлообрабатывающего сектора. Более ранние модели были специально разработаны, чтобы во многом полагаться на точность и аккуратность оператора. В то время как последние или станки с ЧПУ управляются компьютерными программами или алгоритмами.

На первый взгляд вы можете принять его за циркулярную пилу, которая просто нарезает материал на более мелкие части. Однако при ближайшем рассмотрении можно увидеть, что он нарезает заготовку определенной формы. Он также может создавать плоские поверхности, сглаживать края и сверлить отверстия с резьбой в зависимости от типа используемого крепления.

Фрезерные или режущие приспособления, вращающиеся с высокой скоростью, удаляют некоторые части заготовки. Машинист подает заготовку в оборудование для получения желаемых результатов.

Вы также можете обнаружить существенные различия между ориентацией подвижных и неподвижных компонентов некоторых моделей мельниц.

Типы мельниц

Мельницы подразделяются на два основных типа, а именно вертикальные и горизонтальные. Основное различие между ними заключается в ориентации шпинделя, компонента фрезы, который удерживает режущее приспособление. Хотя оба типа мельниц работают одинаково, важно понимать, что у них разные возможности.

Вертикально-фрезерный станок

Более дешевый вертикальный вариант подходит только для тех, кому нужно изготавливать металлические детали небольшими партиями. Кроме того, хотя он относительно более удобен для пользователя по сравнению с горизонтальным типом, он в значительной степени зависит от навыков оператора и владения механикой. Операторы должны как можно точнее контролировать свои измерения, чтобы получить превосходную отделку продукта.

Вот некоторые варианты использования вертикальной фрезы:

  • Штамповка больших стальных блоков
  • Удаление припуска на металлических пластинах
  • Индексация и обработка пазов и отверстий

Горизонтально-фрезерный станок

Горизонтальный фрезерный станок, с одной стороны, особенно удобен для предприятий, которые хотят расширить свои производственные возможности. Тем не менее, этот тип оборудования имеет тенденцию быть более дорогим. В результате это менее популярный выбор. Вдобавок ко всему, существует небольшое количество операторов, которые могут умело обращаться с горизонтально-фрезерным станком.

Ниже приведены некоторые основные области применения горизонтальной мельницы:

  • Нарезание нескольких канавок в материале
  • Работа над проектами с несколькими плоскостями или сторонами
  • Вставка пазов в тяжелые и твердые металлы, такие как медь, нержавеющая сталь и титан как ручной или ЧПУ. Более ранние модели используют ручную систему. Многие компании предпочитают использовать ручную модель, потому что она не стоит так дорого, как тип ЧПУ. Кроме того, он не требует программирования, что означает, что традиционные машинисты могут с легкостью использовать это оборудование.

    Однако компании, которые хотят производить более точные и однородные металлические детали, предпочитают использовать фрезерные станки с ЧПУ, а не ручные. Хотя станки с ЧПУ, как правило, имеют высокие первоначальные затраты, это позволяет производителям сократить бюджет на рабочую силу. Фрезерные станки с ЧПУ также являются лучшим выбором для производителей, которым необходимо производить изделия большими партиями.

    Основные компоненты фрезерного станка

    При использовании любого оборудования очень важно понимать, как работает каждый из его компонентов. Как для горизонтальных, так и для вертикальных мельниц вы можете найти следующие основные детали:

    • Основание – Основание служит основанием оборудования и резервуаром для смазочно-охлаждающей жидкости. Обычно он изготавливается из чугуна, поэтому он может полностью поддерживать инструмент и заготовку.
    • Шпиндель — это неподвижная часть, которая удерживает навесное оборудование, такое как оправки и фрезы.
    • Колонна — еще одна фундаментальная опорная часть оборудования. В нем также находятся приводные шестерни и двигатель.
    • Стол – это неподвижная часть, которая удерживает заготовку на месте при перемещении ее к режущему инструменту. Стол в основном оснащен зажимными болтами для фиксации заготовки.
    • Колено – С его помощью слесарь может регулировать расстояние между заготовкой и инструментом. Он может приводиться в действие механическими частями или гидравлическими насосами.
    • Седло – Седло обеспечивает горизонтальное перемещение заготовки.
    • Оправка – Одна из механических частей оборудования. Он служит продолжением шпинделя и позволяет оператору управлять движением инструмента.
    • Опорная опора – Горизонтально-фрезерные станки в основном оснащены опорной оправкой. По сути, он удерживает беседку и прикрепляет ее к нависающему рычагу.
    • Режущие инструменты – это насадки, используемые для придания формы заготовке. Каждый инструмент используется для разных целей.

    При правильном использовании основных частей станка слесарь может выполнять широкий спектр задач по изготовлению металла.

    Что делают фрезерные станки?

    Вертикальные и горизонтальные мельницы достаточно универсальны. Их можно использовать как на плоских, так и на неровных рабочих поверхностях. Они также могут выполнять различные функции. Помимо обработки больших блоков материала, фрезы также можно использовать для фрезерования, строгания, вырезания шпоночных пазов и штамповки. Ключом к универсальности оборудования является широкий выбор доступных насадок для инструментов.

    Каждый инструмент имеет определенную форму и размер, поэтому они оставляют отчетливые следы. Ниже приведен список обычно используемых инструментов и функций, которые они выполняют.

    • Фрезы Миллера – Они используются для различных операций, таких как сглаживание поверхностей и вырезание фигур на поверхности материала.
    • Зуборезы – Этот тип инструмента создает зубчатые колеса путем врезания зубьев в заготовку.
    • Концевые фрезы – Режут материалы в осевом направлении. Они используются для вырезания пазов, облицовки кромок и врезания.
    • Прорезные фрезы – Создание узких прорезей или удаление материала на поверхности заготовки.
    • Фрезы для скоса – Делает скошенные пропилы в заготовке.
    • Фрезы со смещенными зубьями – Эти фрезы нарезают глубокие пазы и обеспечивают максимальное удаление стружки.
    • Финишная концевая фреза – Оставляет гладкую и чистую поверхность на заготовке.

    На многих фабриках имеется множество других фрезерных станков. Некоторые известные примеры включают концевую фрезу для скругления углов, фрезы для шпоночных пазов, твердосплавные торцевые фрезы и фрезы для Т-образных пазов.

    Чтобы максимально эффективно использовать оборудование, компании по производству металлоконструкций часто выбирают фрезерные станки коленчатого типа. Заводы в основном предоставляют компаниям-производителям точные спецификации для создания фрезерного оборудования на заказ.

    Фрезерное оборудование WMW Machinery

    Фрезерные станки полезны для многих предприятий. Их универсальность делает их хорошей инвестицией, особенно если вы работаете в нише металлообработки. Вы ищете ручной фрезерный станок или фрезерный станок с ЧПУ? WMW Machinery может настроить его для вас. Свяжитесь с нашей командой сегодня!

    Металлообрабатывающие станки – Фрезерные станки : Ответы по охране труда

    Ответы по охране труда Информационные бюллетени

    Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр тем по охране труда и технике безопасности на рабочем месте, от опасностей до болезней и эргономики на рабочем месте. продвижение. ПОДРОБНЕЕ >

    Загрузите бесплатное приложение OSH Answers

    Поиск по всем информационным бюллетеням:

    Поиск

    Введите слово, фразу или задайте вопрос

    ПОМОЩЬ

    Что нужно знать перед использованием фрезерного станка?

    Фрезерные станки могут быть опасны при неправильном использовании.

    • Внимательно прочтите руководство по эксплуатации.
    • Прежде чем приступить к работе на фрезерном станке, убедитесь, что вы понимаете инструкции и прошли соответствующее обучение.

    Основные советы по технике безопасности см. в документе «Металлообрабатывающие станки. Общие сведения».


    Какие принципы безопасной работы следует соблюдать при использовании фрезерного станка?

    • Носите соответствующие защитные очки, сертифицированные CSA. При необходимости используйте другие средства индивидуальной защиты (например, обувь или наушники).
    • Убедитесь, что все машины имеют кнопку пуска/остановки в пределах легкой досягаемости оператора.
    • Убедитесь, что на всех машинах есть кнопка аварийной остановки (e-stop).
    • Перед выполнением резки убедитесь, что заготовка и фреза надежно закреплены.
    • Убедитесь, что изделие установлено прямо.
    • Закрепите изделие в тисках, которые крепятся болтами или магнитом к столу. Используйте соответствующие ручные инструменты для регулировки. Дополнительные сведения см. в разделе Ручные инструменты.
    • Держите фрезы тканью, чтобы не порезаться при обращении с ними.
    • Отодвиньте стол как можно дальше от фрезы во время подготовки к работе, чтобы не поранить руки.
    • Сначала отшлифуйте самую большую поверхность.
    • Держите руки, щетки и тряпки подальше от вращающейся фрезы.
    • Используйте пылесос, щетку или грабли для удаления обрезков только после того, как ножи перестанут двигаться.
    • Периодически меняйте режущие составы.
    • Держите ножи правильно заточенными и в хорошем состоянии.
    • Очищайте рабочую поверхность от отходов, инструментов и материалов.
    • Снимите режущие инструменты со шпинделя при очистке станка.
    • Не допускайте попадания масла и жира на пол вокруг фрезерного станка.
    • При необходимости используйте подъемное оборудование для перемещения тяжелых предметов к фрезерным станкам или от них. Обратитесь к разделу «Обработка материалов» для получения дополнительной информации.
    • Перед заменой фрез убедитесь, что питание отключено.
    • Всегда оставайтесь возле работающей машины.

    Что следует проверить перед запуском машины?

    Перед запуском убедитесь, что:

    • все ограждения на месте;
    • работа надежно закреплена;
    • болты, используемые для удержания рабочего инструмента;
    • инструменты и опорные детали должным образом затянуты на месте;
    • упоры стола закреплены должным образом;
    • ручки на всех подающих шнеках в нейтральном положении;
    • стол свободен от инвентаря, инструментов или других незакрепленных материалов;
    • оправка и опора оправки освобождены от работы;
    • фреза вращается в правильном направлении.

    Что следует учитывать при настройке скорости резки?

    Убедитесь, что при установке скорости резания учитываются следующие факторы:

    • обрабатываемый материал
    • тип фрезы
    • требуемая отделка
    • глубина резания
    • жесткость станка и заготовки

    Чего следует избегать?

    • Не надевайте перчатки, кольца, часы или свободную одежду. Свяжите назад и зафиксируйте длинные волосы.
    • Не пытайтесь монтировать, измерять или регулировать работу, пока резак не будет полностью остановлен.
    • Не используйте слишком сильный рез или подачу, так как это может привести к поломке фрезы. Отлетающие осколки могут нанести серьезные травмы.
    • Не дотрагивайтесь до вращающегося резака или рядом с ним. Держите руки на расстоянии не менее 30 см (12 дюймов) от вращающегося резака.
    • Не опирайтесь и не опирайтесь руками на движущийся стол.
    • Не выполняйте никаких регулировок во время работы машины.
    • Не используйте бумажные прокладки для проверки расстояния от фрезы до заготовки.
    • Не двигайте рычаги управления, не зная, что они контролируют и какое действие произойдет.
    • Не оставляйте работающую машину без присмотра.

    Последнее обновление документа: 4 января 2019 г.

    Добавьте значок на свой веб-сайт или в интранет, чтобы ваши сотрудники могли быстро найти ответы на свои вопросы по охране труда и технике безопасности.

    Что нового

    Ознакомьтесь с нашим списком «Что нового», чтобы узнать, что было добавлено или изменено.

    Нужна дополнительная помощь?

    Свяжитесь с нашей информационной линией безопасности

    905-572-2981

    Звонок бесплатный 1-800-668-4284
    (в Канаде и США)

    Расскажите нам, что вы думаете

    Как мы можем сделать наши услуги более полезными для вас? Свяжитесь с нами, чтобы сообщить нам.

    Сопутствующие товары и услуги

    Вас также могут заинтересовать следующие сопутствующие товары и услуги CCOHS:

    Отказ от ответственности

    Несмотря на то, что предпринимаются все усилия для обеспечения точности, актуальности и полноты информации, CCOHS не гарантирует, не гарантирует, не заявляет и не берет на себя обязательство, что предоставленная информация является правильной, точной или актуальной. CCOHS не несет ответственности за любые убытки, претензии или требования, возникающие прямо или косвенно в результате любого использования или доверия к информации.


    © Copyright 1997-2022 Canadian Center for Occupational Health & Safety

    Прежде чем уйти, не могли бы вы уделить минутку, чтобы ответить на семь вопросов о вашем опыте на веб-сайте CCOHS?

    Как правильно выбрать фрезерный станок

    Прислал [email protected]… в пн, 18.10.2021 – 10:50

    Фрезерные станки

    часто используются в металлообрабатывающих цехах. С большим количеством применений, чем мы могли бы назвать, фрезерные станки являются очень универсальным дополнением к любой мастерской. Но перед покупкой нового фрезерного станка необходимо учитывать множество факторов — область применения, рабочий объем, потребность в мощности и т. д.

    Во-первых, каковы основные функции фрезерного станка? Фрезерные станки используются для резки материала и удаления слоев с большой точностью. Этот процесс, также известный как механическая обработка, выполняется на токарных станках, фрезерных станках, сверлильных станках, шлифовальных станках и т. д. Механическая обработка — это невероятно точное искусство, и инструменты, необходимые для достижения успеха, по своей природе столь же точны. Что делает фрезерный станок уникальным и невероятно ценным в магазине, так это его скорость, точность и универсальность. Его скорость обычно объясняется популярностью систем ЧПУ, но даже опытные операторы фрезерных станков могут быстро выполнить точный проект, используя традиционные системы управления. Имея полный контроль над осями X, Y и Z режущего инструмента, оператор ограничен только своим воображением. Универсальность фрезерных станков, безусловно, является наиболее заметной. Существуют тысячи вариантов режущих инструментов, каждый из которых предлагает различные функции. Эти режущие насадки можно использовать для гравировки, вырезания, резки или даже отделки металла.

    Фрезерные станки сильно различаются по цене, в основном в зависимости от таких факторов, как размер поворота и стола, максимальное количество шпинделя относительно стола, производительность, параметры скорости и тип управления. Давайте обсудим эти факторы и какие варианты могут быть лучшими для вас!



    Тип фрезерного станка

    Существует несколько различных типов фрезерных станков, некоторые из которых имеют собственные подкатегории. Вертикально-фрезерные станки на сегодняшний день являются наиболее распространенным и наиболее используемым типом фрезерных станков. Подобно сверлильному станку, он имеет вертикально выровненный шпиндель, но стол перемещается по осям X и Y, что позволяет ему выполнять фрезерование. Горизонтально-фрезерные станки аналогичны с подвижным столом по осям X и Y; однако резак находится в горизонтальной ориентации. Другие варианты фрезерных станков, такие как универсальные фрезерные станки, портальные фрезерные станки, обрабатывающие центры с ЧПУ и т. д., классифицируются по типу работы, размеру и конструкции. Поскольку вертикально-фрезерные станки в целом являются наиболее используемым типом фрезерных станков, мы сосредоточимся в первую очередь на их ориентации и различных спецификациях.



    Настольная и коленная фрезы

    Первое различие, на которое следует обратить внимание при поиске нового фрезерного станка, — это настольная фреза и коленная фреза. Кто-то скажет, что разница только в цене и качестве. Тем не менее, оба типа мельниц имеют свои сильные стороны, и каждая из них подходит для различных областей применения. Настольные мельницы, часто называемые фрезерными станками, — это именно то, что вы ожидаете. Это настольные фрезерные станки, которые можно прикрепить болтами к любой рабочей поверхности. Настольные фрезерные станки очень похожи на стандартные настольные сверлильные станки, однако имеют особенности, позволяющие выполнять фрезерование (резку по осям X и Y без изменения глубины Z). При работе с верстачным фрезером стол не перемещается по вертикали, а шпиндельная бабка опускается на нужную глубину. Однако фрезерные станки имеют неподвижную переднюю бабку с вертикально перемещающимся столом. Фрезерные сверла обычно имеют гораздо более прочную конструкцию и в целом считаются более точными фрезерными станками. И настольные, и коленные мельницы имеют действие сверлильного станка, при котором пиноль можно опустить с помощью маховика или рычага.





    Струйная фреза JMD-18


    Фрезерный станок с регулируемой частотой вращения 9″ X 49″ производства США


    Коленный фрезерный станок с ЧПУ South Bend 12 x 58 дюймов




    Grizzly Industrial 10” x 31” Закрытый фрезерный станок с ЧПУ



    Количество осей и ориентация

    Фрезерные операции, как правило, просты: сверление, концевая фреза, квадратная фреза, фрезерование уступов, фрезерование пазов и т. д. В нашей типичной 3-осевой ориентации , стол перемещает заготовку по осям X и Y, головка или стол перемещаются по оси Z, а режущий инструмент делает все остальное. Самые популярные фрезерные станки работают по 3 осям, и именно такую ​​ориентацию вы можете ожидать от большинства фрезерных станков на рынке. Как всегда, приложение играет ключевую роль в определении ориентации оси, необходимой для вашего магазина. Короче говоря, по мере увеличения сложности желаемого конечного продукта увеличивается и потребность в большем количестве осей движения. Почти все 4-осевые и 5-осевые фрезерные станки имеют ЧПУ.

    В 4-осевых фрезерных станках 4-я ось движения всегда представляет собой вращение одной из 3 основных осей — X, Y или Z. 5-осевые фрезерные станки аналогичны, но имеют несколько вращающихся осей. Обычно понимается, что линейная ось движения (X, Y, Z) соответствует оси вращения (A, B, C) как таковой: ось A является осью вращения X, ось B является осью вращения Y, а ось C является осью вращения Z.

    Хотя это общая схема многоосевой работы, она должна дать вам достаточно информации, чтобы принять обоснованное решение относительно того, какой тип фрезерного станка лучше всего подойдет для вашего цеха. или бизнес. Если у вас есть дополнительные вопросы, сотрудники отдела продаж Elite Metal Tools могут помочь вам подобрать станок, подходящий для вашего применения.




    Традиционные, с ЧПУ и с механической подачей

    Обычные фрезерные станки работают по 3 осям за счет использования оператором маховиков. Маховики имеют пошаговую маркировку в миллиметрах или других размерах, чтобы дать оператору полный контроль над движением стола. Станки с обычным управлением всегда представляют собой коленные фрезы, что означает, что один из трех маховиков перемещает стол вертикально по оси Z, что определяет глубину фрезерной операции. Кроме того, обычные мельницы часто имеют дополнительные системы цифрового считывания (DRO). УЦИ обеспечивают невероятно точное считывание положения осей в режиме реального времени. Хотя опытным операторам может и не понадобиться УЦИ, эти инструменты могут значительно повысить точность и снизить вероятность ошибок, связанных с человеческим фактором. Традиционные фрезерные станки могут выполнять любые операции, ожидаемые от вертикально-фрезерного станка. Однако это ограничено навыками оператора и временем, необходимым для выполнения разрезов.

    На сегодняшний день наиболее распространенным вариантом фрезерных станков являются оси с механическим приводом. Классифицируемые как обычные фрезерные станки, фрезерные станки с механической подачей перемещаются по осям X, Y или Z с помощью двигателя с механической подачей. При простом нажатии на рычаг или кнопку стол будет двигаться, как правило, вдоль оси X или Y с постоянной скоростью. Механическая подача может снизить вероятность человеческой ошибки при фрезеровании, повысить скорость работы и снизить утомляемость оператора в цехах с высокой производительностью. Фрезерные станки можно приобрести с механической подачей по любой из 3-х осей, дополнительно традиционные фрезерные станки можно дооснастить механической подачей по оси X или Y.

    ЧПУ или фрезерные станки с числовым программным управлением быстро устаревают. В связи со снижением стоимости технологий и повышением их доступности станки с ЧПУ занимают свое место на рынке. Однако некоторые фрезерные станки с ЧПУ все еще продаются и эксплуатируются в США. Их сходство со станками с ЧПУ заключается в способности повторять операции с точностью много раз подряд. Причем, с небольшим вмешательством оператора. В отличие от более новых, более совершенных фрезерных станков с ЧПУ, фрезерные станки с ЧПУ не могут сохранять, редактировать или создавать наборы операций. Скорее, они способны только прочитать набор инструкций и перемолоть.

    Станки с ЧПУ, несомненно, являются наиболее точными, эффективными и простыми в эксплуатации вариантами вертикально-фрезерных станков. Операторы создают цифровые изображения желаемого конечного продукта либо на внешнем компьютере, либо на встроенном компьютере станка с ЧПУ. Эти 3D-файлы считываются операционным компьютером и автоматически генерируют набор инструкций. Фрезерные станки с ЧПУ, быстро ставшие наиболее популярным вариантом, особенно для крупных магазинов, сводят риск ошибки пользователя практически к нулю. Вертикальные фрезерные станки с ЧПУ бывают одного из двух стилей: более стандартный стиль коленной фрезы или полностью закрытый стиль — обрабатывающие центры AKA. Обрабатывающие центры с ЧПУ также могут более эффективно использовать охлаждающую жидкость. Полностью закрытая машина удерживает жидкую охлаждающую жидкость и металлическую стружку внутри, а также защищает операторов и персонал.




    Прочие характеристики

    Характеристики фрезерного станка — это мельчайшие детали, которые стоит учитывать при поиске фрезерного станка, соответствующего вашим потребностям.



    Шпиндель к столу Макс.

    Эта первая деталь может говорить сама за себя, но это важный фактор, который следует учитывать. В вертикально-фрезерных станках максимальное расстояние от шпинделя до стола относится к максимальному вертикальному расстоянию между вашим столом, на котором закреплена заготовка, и вашим шпинделем. Это, как и все другие приведенные ниже характеристики, определяется вашим конкретным приложением. При работе с крупногабаритными заготовками знание вертикального зазора и грузоподъемности может решить вашу задачу по фрезерованию. Также стоит отметить, что ваш шпиндель до максимума стола не включает в себя ваш инструмент. Инструмент большего размера может повлиять на величину зазора на вашем станке.

    Скорость вращения шпинделя

    Скорость вращения шпинделя является важным аспектом вашего фрезерного станка, который необходимо учитывать. Выбор соответствующего диапазона скорости шпинделя влияет на размер инструмента, скорость подачи и глубину резания, которые вы можете использовать. Согласно последним тенденциям, все больше мастерских выбирают станки с более высокими оборотами (оборотов в минуту) с небольшими инструментами с покрытием, которые режут на меньшей глубине. Эти высокие скорости подачи и скорости шпинделя обеспечивают более чистую обработку и требуют меньше мощности и крутящего момента, что, в свою очередь, изменяет требования к мощности. При выполнении больших резов инструментами большого диаметра требуется более низкая скорость шпинделя, а также более высокая мощность и крутящий момент. Понимание того, что вы хотите от своих фрезерных станков — в отношении качества отделки, скорости операций, производительности и т. д., — поможет вам определить наилучшую ориентацию для вас.

    Смазка и охлаждающая жидкость

    Можно с уверенностью сказать, что большинство новых моделей фрезерных станков имеют встроенную систему охлаждения и смазки. Однако до сих пор можно увидеть традиционные фрезерные станки без этих систем. В отрасли согласны с тем, что смазочно-охлаждающая жидкость способствует повышению производительности и долговечности вашего фрезерного станка и необходима для простой работы станков с ЧПУ. Сухое измельчение является обычной практикой и имеет свое место в различных областях применения. Это также снижает затраты и создает более чистую рабочую среду. Однако, поскольку фрезерные станки используются для самых разных целей, разумным решением будет рассмотреть систему смазки для вашего нового фрезерного станка.

    Что такое смазочно-охлаждающая жидкость? Смазочно-охлаждающая жидкость или смазочно-охлаждающая жидкость — это специально разработанная жидкость, которая служит трем целям при использовании при фрезеровании. Он сначала смазывает режущий инструмент. Это снижает нагрузку на режущий инструмент и заготовку, обеспечивая более гладкую резку и более длительный срок службы инструментов. Вторая его функция – охлаждающая жидкость. Смазочно-охлаждающая жидкость/смазочно-охлаждающая жидкость отводит тепло от поверхности заготовки, а также от режущего инструмента, продлевая срок службы вашего инструмента, а также предотвращая деформацию и заедание. Наконец, смазочно-охлаждающая жидкость очищает поверхность заготовки от всей стружки и стружки. Это упрощает работу без ЧПУ и снижает риск нежелательных сколов и ошибок.

    Питание

    При выборе типа входной мощности у вас есть два варианта — однофазный (1Ph) или трехфазный (3Ph). Разница между ними на удивление проста. Однофазная — это двухпроводная система, в которой по одному проводу подается питание, а другой — нейтральный, при этом силовой ток проходит по проводу нагрузки и нейтральному проводу. Однофазная мощность имеет низкое напряжение и создает одиночную синусоидальную волну, что указывает на непостоянный поток мощности. Трехфазное питание использует до 4 проводов и обеспечивает 3 переменных тока. Трехфазная мощность имеет более высокое напряжение и создает 3 чередующихся синусоидальных волны. Это обеспечивает более стабильное и стабильное питание.

    При выборе между двумя вариантами основным определяющим фактором, как обычно, является приложение. Трехфазные машины, как правило, более способны выдерживать большие нагрузки, чем однофазные машины. Трехфазные машины потребляют более высокую электронную нагрузку и, следовательно, могут работать с более высокой производительностью. Для приложений, которые не требуют работы с высоким крутящим моментом и высокой нагрузкой, однофазные машины могут быть лучшим вариантом. Однофазные станки невероятно полезны для магазинов, которые периодически используют фрезерный станок. Они также уже настроены для использования в любом магазине. Трехфазные машины требуют специальной проводки, которой нет во многих магазинах. Если вы заинтересованы в использовании преимуществ трехфазного питания, мы рекомендуем вам обратиться к сертифицированному электрику, чтобы установить ваши требования к электропитанию.




    Размер стола и перемещение стола

    Не менее важным фактором, который следует учитывать при выборе системы измельчения, является ее пропускная способность. Выбор станка с равным или большим диапазоном, чем требуется, имеет важное значение для точного фрезерования. Регулировка заготовки для фрезерования за пределами возможностей вашего станка очень распространена, но никогда не будет производиться точная, воспроизводимая продукция. Этот метод также требует больше времени, замедляя производство вашего магазина.

    Размер стола фрезерного станка говорит сам за себя. Эти размеры стола важно учитывать в зависимости от ваших приложений для машины. Однако размеры стола имеют значение только в зависимости от перемещения (или поворота) стола в системе.

    Этот параметр, известный как ход стола, поворот или перемещение по осям, определяет размер поверхности стола, пригодной для фрезерования. В то время как стол может иметь размеры 6 x 24 дюйма, ход стола может составлять только 6 x 12 дюймов. Это важный фактор, который следует учитывать, поскольку вы не можете фрезеровать всю поверхность стола.

    Если вы фрезеруете мелкие детали, рекомендуем приобрести фрезерный станок с размахом стола немного больше, чем требуется. Это даст вам немного больше свободы и универсальности, не тратя больше, чем необходимо. При фрезеровании деталей, превышающих размеры стола и размеры стола, мы рекомендуем использовать программное обеспечение ЧПУ для точного выравнивания заготовки между циклами фрезерования. Это уменьшает количество ошибок оператора и помогает поддерживать согласованность.





    Независимо от области применения всегда найдется фрезерный станок, соответствующий вашим потребностям. От настольных фрезерных станков до 5-осевых фрезерных центров — мы можем помочь вам найти то, что подходит для вашего магазина или бизнеса. Не можете найти то, что вам нужно в наличии? Позвоните нам. Наша команда будет работать для вас найти то, что вам нужно в рамках вашего бюджета. Если вы не уверены, что нужно вашему магазину или бизнесу, поговорите с одним из наших отраслевых специалистов. Как всегда, мы надеемся, что вы выберете Elite Metal Tools, чтобы воспользоваться преимуществами Elite Advantage.

    Различные типы фрезерных станков

    9 марта 2021

    Различные типы фрезерных станков

    Фрезерные станки являются одним из самых полезных инструментов, которые можно найти в механических мастерских повсюду. Идеально подходящие для быстрого и эффективного удаления трудноудаляемых материалов с заготовок, эти рабочие лошадки для мастерских имеют множество различных деталей и бывают столь же разнообразными. Вот более подробная информация о различных типах фрезерных станков.

    Что такое фрезерный станок?

    Фрезерный станок — это устройство, используемое в механических мастерских для резки, шерохования или сверления различных материалов, обычно металла. Фрезерные станки работают, беря фрезу и вращая ее достаточно быстро, чтобы просверлить отверстия в металле. Механические мастерские используют множество различных режущих инструментов в зависимости от их текущего проекта.

    Фрезерный станок отличается от токарного станка тем, что на фрезерном устройстве вращается инструмент. В то время как токарные станки неподвижны и вращают заготовку, фрезерный станок перемещает вращающуюся режущую часть и приводит ее в контакт с неподвижным предметом.

    Части машины

    Фрезерный станок состоит из множества различных частей, и очень важно хорошо разбираться во всех них, если вы хотите, чтобы устройство работало безопасно. Устройство фрезерного станка зависит от типа станка, но большинство деталей и их назначение остаются прежними. Вот более пристальный взгляд на несколько важных деталей, которые можно найти в большинстве фрезерных устройств.

    Стол

    На стол вы кладете материал, который хотите измельчить. Затем устанавливается система для закрепления материала на столе. Этот процесс обычно включает в себя зажимы или тиски, чтобы предотвратить смещение предмета.

    Шатуны

    Еще одной важной частью многих фрезерных станков являются кривошипы. Они полезны для изменения угла, под которым объект приближается к бурильному устройству. Шатуны позволяют фрезерному станку работать по осям X, Y, а иногда и Z. Эти углы позволят инструменту делать точные надрезы, необходимые для соответствия допустимым уровням отклонений, которые требуются многим клиентам.

    Головка

    Головка – это часть станка, отвечающая за удержание и закрепление режущего инструмента. Шпиндель фрезерного станка, вращающийся вал, удерживающий режущий инструмент, расположен в головке. Головка также содержит множество элементов управления дополнительными наворотами, которыми оснащены многие современные фрезерные станки, включая лампы и кнопку питания. Иногда головку можно поворачивать, что обеспечивает еще большую точность резки.

    Двигатель

    При покупке нового фрезерного станка важно учитывать двигатель. Двигатель не только управляет мощностью вашей машины, но и решает, когда устройство перестанет работать. Вы хотите, чтобы двигатель вашей новой машины для мастерских выдерживал суровые условия повседневного использования.

    Типы фрезерных станков

    Существует множество различных типов фрезерных станков, которые следует учитывать. У каждого из них есть свои плюсы и минусы, которые значительно упростят процесс выбора одного из них для вашей мастерской. Все различные типы фрезерных станков бывают разных размеров и выполняют множество уникальных функций.

    Вертикальный

    Первыми из различных типов фрезерных станков, которые следует рассмотреть, являются вертикальные устройства. Вы можете определить вертикально-фрезерный станок по вертикальной ориентации шпинделя. Обычно у него есть головка, которая может поворачиваться, что позволяет изменять угол, используемый для выполнения любых разрезов. Эти машины сегодня гораздо более распространены, потому что они не занимают столько места в мастерской. На многих старых моделях заготовка находится в движении, и вы подносите ее к режущему инструменту. И наоборот, большинство новых моделей имеют головки, которые перемещаются вверх и вниз, поднося режущее устройство к заготовке.

    Горизонтальный

    Горизонтально-фрезерный станок имеет шпиндель, ориентированный горизонтально по сравнению с вертикальными станками. Эти станки работают так же, как и другие фрезерные устройства, подвергая заготовку воздействию вращающегося режущего инструмента. Там, где вертикальный фрезерный инструмент движется вверх и вниз, горизонтальный фрезерный инструмент скользит из стороны в сторону. Горизонтальные станки были оригинальными с точки зрения дизайна, в которых заготовка соединялась с оправкой для движения.

    Кровать

    Третий тип фрезерных станков, встречающийся в мастерских и слесарных цехах, — станковые станки. Эти устройства известны тем, что в них используется подвеска, по которой шпиндель перемещается вверх и вниз. Для работы станины стол должен двигаться перпендикулярно оси шпинделя. Это движение происходит на тяжелой кровати, стоящей на полу. Как правило, это прочные машины, которые сохраняют высокую точность, предлагая лучшую гибкость и производительность.

    Коробка

    Коробчатый фрезерный станок получил свое название от коробки, на которой находится режущий инструмент. Коробчатая направляющая перемещается вверх и вниз, удаляя излишки материала с заготовки. Эти машины являются отличными универсальными машинами, поскольку они способны выполнять все основные функции фрезерования. Коробчатые фрезерные станки имеют ряд преимуществ, в том числе меньшую вибрацию и более высокую жесткость. К сожалению, эти машины, как правило, дороже и работают с меньшей скоростью.

    Этаж

    Напольные фрезерные станки представляют собой особый тип фрезерного устройства, использующего ряды стола для направления заготовки. Шпиндели устройства для фрезерования пола перемещаются по горизонтальной направляющей, проходящей через эти ряды. Популярность и использование этих машин постепенно начали снижаться, и их постепенно заменили машинами, управляемыми компьютером. Хотя в последние годы их использование стало ограниченным, некоторые предприятия и мастерские все еще используют их. Даже если вам удобнее работать на других типах фрезерных станков, все равно стоит научиться тому, что заставляет работать устройство для фрезерования пола.

    При наличии такого большого количества различных типов фрезерных станков поиск подходящего варианта для вашего механического цеха может оказаться сложной задачей. Если вы запутались при выборе одного из них, обратитесь к профессиональной команде Penn Tool Co., чтобы помочь развеять тайну покупки. Но фрезерное оборудование составляет лишь небольшую часть инструментов и оборудования, которые мы носим. Для получения дополнительной информации обо всех расходных материалах, которые мы можем предоставить для вашей мастерской, посетите наш интернет-магазин или поговорите с представителем службы поддержки сегодня.

    Фрезерные станки

    : для чего они используются?

    Фрезерование — это машинная операция, при которой фрезы вращаются для извлечения материала из заготовки в направлении оси инструмента. Фрезерный станок может выполнять широкий спектр операций и функций, от мелких до крупных.

    В этой статье мы расскажем о различных частях и типах фрезерных станков, чтобы лучше понять их функции и области применения.

    Фрезерный станок, определение

    Фрезерные станки широко используются для фрезерования материалов с неровными и плоскими поверхностями, включая твердые материалы, такие как металл, пластик и дерево. В отличие от токарного станка, где деталь вращается в процессе резки, фреза предназначена для вращения во время операции.

    Автономные электроприводы, системы охлаждения, цифровая индикация, переменная скорость вращения шпинделя и механическая подача стола — все это стандартные характеристики фрезерных станков. Их можно использовать, среди прочего, для сверления, расточки, нарезки шестерен, а также для изготовления пазов и карманов.

    Фрезерные станки часто называют многозадачными станками (MTM), поскольку они являются многоцелевыми станками, которые могут фрезеровать и точить материалы. Фрезерный станок оснащен фрезой, которая помогает снимать материал с поверхности заготовки.

    Детали фрезерного станка

    Фрезерная обработка является популярным производственным методом, используемым в механических мастерских и в промышленности для производства высокоточных изделий. Он поставляется со многими частями, начиная с:

    1. Колонна и основание

    Одной из частей основания фрезерного станка является колонна. На базе это гора, которая поднимается вертикально. Он обеспечивает поддержку колена, стола и других предметов. Работа служит домом для всех остальных водителей. Это полый элемент для оси и стола, который содержит ведущую шестерню и, в некоторых случаях, двигатель. Оси смазываются масляным резервуаром и насосом в колонне.

    2. Колено

    Колено фрезерного станка является первым движущимся элементом. Литье поддерживается седлом и столом. Механизм редуктора встроен в колено. Методы Доуэлла закрепляют колено на стойке.

    Винт вертикального позиционирования, также известный как подъемный винт, удерживает его на месте и улучшает его. Нажимая рычаг вверх и вниз с помощью руки или привода, подъемный винт будет регулировать колено вверх и вниз.

    3. Седло и поворотный стол

    Стол поддерживается седлом, которое находится на уровне колена. Седло опирается на горизонтальный «ласточкин хвост» колена, который проходит параллельно оси. Седло оснащено поворотным столом, который вращается горизонтально в обе стороны.

    4. Механизм механической подачи

    Колено — это место, где расположен механизм механической подачи. Продольная, поперечная и вертикальная подачи регулируются механическим механизмом подачи. Рычаг выбора подачи расположен так, чтобы указывать на пластины выбора подачи.

    Подача получается поворотом рукоятки выбора скорости до тех пор, пока скорость выбора подачи не отобразится на циферблате колонно-фрезерного станка и универсального колена.

    Быстродействующий рычаг имеется почти на каждом фрезерном станке и используется, когда требуется временное увеличение скорости продольной, поперечной или вертикальной подачи. Этот рычаг используется, когда оператор организует или размещает машину.

    5. Стол

    Стол представляет собой прямоугольную отливку, которую можно найти на кончике седла. На стол кладут задачу или инструменты для удержания задачи. Есть много Т-образных пазов для организации работы и оборудования. Это можно сделать вручную или с помощью компьютера.

    Поверните и поверните рукоятку продольного рычага, чтобы сдвинуть стол вручную. Он подает на рычаг управления мощность и продольное направление для управления походкой.

    6. Шпиндель

    Он находится между столом и коленом и служит переходом между ними. На лоб эта колонка может ездить поперечно. Он скользит по направляющим, которые перпендикулярны лицевой стороне колонны и центрируются в колене. Его основная цель – сместить заготовку по горизонтали. Он тоже из чугуна.

    7. Надплечье/выступающее плечо

    Это выступ на поверхности колонны, который поддерживает вал на другом конце. Это может быть одиночная отливка в виде дюбеля и шликер в верхней части колонны. На горизонтальном фрезерном станке он находится над колонной. Он изготовлен из чугуна.

    8. Опора вала

    Опора вала изготовлена ​​из чугуна и имеет подшипник, поддерживающий внешний конец вала. Это также помогает совместить внешний конец оправки с осью. Защита оправки предотвращает пружинение внешнего конца оправки во время резки.

    Во фрезерных станках обычно используются два типа опоры оправки. Первый имеет отверстие под подшипник с полным диаметром 1 дюйм и малым диаметром. Второй имеет отверстие с широким диаметром до 23/4 дюйма.

    9. Ползунок

    В вертикально-фрезерном станке ползуны действуют как выступающий рычаг. Фрезерная головка прикреплена к одному концу ползуна, который установлен на вершине стойки. Рука крепится к стойке на одном конце и фрезерной головке на другом.

    Типы фрезерных станков

    Чтобы иметь четкое представление о том, какой станок соответствует вашим потребностям и требованиям, взгляните на различные типы фрезерных станков ниже:

    Горизонтальный или плоский фрезерный станок

    Ручные фрезерные станки менее долговечны, чем простые фрезерные станки. Горизонтально-фрезерные станки представляют собой простые фрезерные станки с горизонтальным шпинделем. Подача стола может быть вертикальной, поперечной или горизонтальной.

    Горизонтально-фрезерные станки, другими словами, размещают режущий инструмент на горизонтально ориентированном шпинделе, который может выборочно извлекать материал из неподвижной заготовки. У них обычно другие режущие инструменты, чем у вертикально-фрезерных станков.

    Эти станки имеют схожую конструкцию, в которой шпиндель с вращающимся режущим инструментом давит на заготовку для удаления материала с заготовки. При этом горизонтальные фрезерные станки во многом отличаются от своих вертикальных собратьев.

    Направление шпинделя является наиболее существенной разницей между этими двумя типами фрезерных станков. Шпиндель на вертикально-фрезерных станках имеет вертикальную ориентацию. Шпиндель на горизонтально-фрезерных станках имеет горизонтальную ориентацию; вертикул регулирует стол по вертикали; крестовина совмещает стол со шпинделем, а продольная вращает стол

    Вертикально-фрезерный станок

    На вертикально-фрезерном станке шпиндель располагается либо перпендикулярно, либо вертикально к столу. Эта система может использоваться для изготовления отверстий, канавок и плоских поверхностей. Шпиндельная головка установлена ​​на вертикальной стойке, которая вращается под углом 45 градусов. Для обработки угловатых поверхностей фреза устанавливается на шпиндель. Шпиндель некоторых вертикально-фрезерных станков можно перемещать вверх и вниз.

    Вертикально-фрезерный станок — это прецизионный инструмент, который формирует и изготавливает металлические заготовки путем удаления припуска. Машина также может фрезеровать пластик и другие материалы, в зависимости от инструмента и содержимого.

    Доступны ручное управление, управление ЧПУ или комбинация обоих способов управления фрезерным станком. Роторный резец, удерживаемый в шпинделе, обычно используется для фрезерной обработки и удаления материала.

    Благодаря подвижному столу и/или тискам (оси X и Y) и вертикальному перемещению шпинделя возможности резки более сложные и разнообразные, чем на сверлильном станке (ось Z). Многие вертикальные мельницы имеют вращающуюся револьверную головку для верхней режущей головки. Это идеально подходит для еще больших возможностей обработки (ось b).

    Универсальный фрезерный станок

    Универсальный фрезерный станок имеет стол со всеми движениями и делительную головку со сменными шестернями, что позволяет выполнять любые фрезерные операции.

    Подходит для самых разных задач. Из своего обычного положения стол будет поворачиваться на любой угол до 45 градусов в обе стороны. Стол горизонтально-фрезерного станка может двигаться в трех направлениях, а также имеет четвертое движение. С этим агрегатом также возможны винтовые фрезерные операции.

    Для увеличения размера машины можно использовать дополнительные приспособления. Прорезывание пазов, ротационное вертикальное фрезерование, индексная головка или делительная головка являются примерами специальных насадок. Этот станок может изготавливать фрезы, развертки, спиральные сверла, спирали, фаски, шпоры и многое другое. Универсальный фрезерный станок может выполнять все операции, что и фрезерный станок.

    Симплексный фрезерный станок

    Шпиндель или шпиндельная головка симплексного фрезерного станка могут перемещаться только в одном направлении. Стабильное фрезерование, отличное качество поверхности и плоскостность фрезерованных поверхностей, высокая стойкость инструмента, высокая эффективность и низкие эксплуатационные расходы — все это характеристики этих фрезерных станков.

    Дуплексный фрезерный станок

    Дуплексный фрезерный станок — это два станка, расположенных одна напротив другой. Они могут работать независимо или как единый фрезерный станок. Шпиндель может перемещаться как по горизонтали, так и по вертикали.

    Ниже перечислены основные преимущества дуплексного фрезерного станка:

    • В отличие от традиционных решений, таких как отдельные фрезерные станки, с помощью дуплексных фрезерных станков можно увеличить производительность до 50 %.
    • Повышена точность. Это результат возможности обработки детали за один установ в большинстве случаев.
    • Двойные фрезерные станки могут управляться одним оператором.
    • По сравнению с двумя отдельными машинами требуется меньше места и денег.
    • Благодаря высокой производительности, амортизация инвестиций происходит быстро.
    • Дуплексное решение может быть сконфигурировано различными способами, включая единую рабочую зону, маятниковую рабочую зону или устройство смены поддонов.

    Тройной фрезерный станок

    Шпиндель будет двигаться в трех направлениях: влево, вправо и вверх и вниз. Оси X, Y и Z. Имеет специальную реализацию, ориентированную на критерии точности заказчика. Он также очень эффективен и точен.

    Фрезерный станок с поворотным столом

    Возможность выполнения циклов 2D- и 2,5D-обработки на конце или на конце цилиндра называется ротационным фрезерованием. Инструмент может перемещаться только параллельно оси вращения и вокруг нее при радиальной обработке (обработке вокруг цилиндра). Метод всегда направлен радиально к осевой линии оси вращения.

    Круглый стол вращается вокруг вертикальной оси на фрезерном станке с поворотным столом. Несколько фрез должны быть размещены на разной высоте. Станок работает, обрабатывая заготовку одним резцом и завершая ее остальными резцами. Наиболее важным преимуществом фрезерного станка с поворотным столом является то, что оператор может непрерывно загружать и выгружать заготовки во время работы станка.

    Фрезерный станок с трассером

    Благодаря модуляции трассера фрезерные станки с трассером оснащены функциями копирования, что позволяет им воспроизводить или дублировать внешнюю или внутреннюю геометрию в двух измерениях. Выступы, пазы, контурные поверхности и другие детали обрабатываются копировально-фрезерными станками.

    Этот станок идеально подходит для отслеживания элементов и воспроизведения сложных и неправильной формы компонентов. Стилус активирует механизм масляного реле, который управляет основной гидравлической системой стола. Термин для этой формы устройства – сервомеханизм, и он очень сложен.

    Кулачки, пазы, контурные поверхности и другие детали обрабатываются копировально-фрезерными станками. Трехмерные профилировщики или дубликаторы могут использоваться для штамповки и других процессов обработки полостей.

    Фрезерный станок с ЧПУ

    Фрезерование с ЧПУ, также известное как фрезерование с числовым программным управлением, представляет собой метод механической обработки, в котором используются компьютеризированное управление и вращающиеся многоточечные режущие инструменты для извлечения материала из заготовки для создания компонента или изделия, разработанного по индивидуальному заказу.

    Фрезерный станок с ЧПУ преобразует материал в транспортное средство или механический компонент, перемещая вращающуюся цилиндрическую фрезу по нескольким осям и создавая пазы, зазоры и детали. Большинство станков имеют от трех до пяти осей, что обеспечивает большую точность и детализацию.

    В современные фрезерные станки с ЧПУ встроены как горизонтальные, так и вертикальные обрабатывающие центры. Пластмассы, керамика и композитные материалы, помимо металлов, могут использоваться для изготовления компонентов.

    Автоматические устройства смены инструмента, карусели и магазины инструментов, системы охлаждения и кожухи — это лишь некоторые из технических характеристик, обеспечивающих бесперебойную работу станков без необходимости вмешательства человека.

    Барабанная фрезерная машина

    На барабанных фрезерных машинах выполняются только производственные работы. Подобно колесу обозрения, этот агрегат имеет вертикальный центральный барабан, вращающийся вокруг горизонтальной оси. Используются торцевые фрезы, а также часто используются черновые и чистовые фрезы, аналогичные тем, которые используются на фрезерных станках с поворотным столом.

    Приспособление для барабана медленно вращается в действии, перенося работу к вращающимся фрезам. Обычно имеется четыре режущих шпинделя. Поскольку обработанные детали удаляются и вставляются новые после завершения рабочего цикла, процесс является непрерывным. Этот станок фрезерует головки цилиндров и небольшие валы для автомобилей.

    Завершение

    Являясь ведущим станком для резки металла, фрезерные станки обычно используются для изготовления деталей в автомобильной и аэрокосмической промышленности.

    Хотя фрезерные станки бывают разных форм и размеров, их основная функция остается неизменной. В любом случае, использование правильного компьютера для работы имеет решающее значение. Мы надеемся, что это руководство помогло вам лучше понять фрезерные станки.

    Если вы ищете фрезерные станки, обратите внимание на нашу продукцию в Accurate Cutting Services. В рамках наших качественных услуг наша команда поможет вам определить, какие из них подходят вам лучше всего. Свяжитесь с нами сегодня, чтобы узнать больше о наших услугах.

    8 лучших фрезерных станков для домашнего магазина [лето 2022]

    Metallurgical Content

    • 4 лучших фрезерных станка, доступных в 2022 году:
    • 1. Grizzly G8689 Mini Milling Machine
    • /51MD
    • 30 JET /Сверлильный станок
    • 3. Сверлильный станок Grizzly G0704 со станиной
    • 4. Сверлильный станок Grizzly G0781 3/4 л.с.
    • 5. Мельница PROXXON MICRO MF 70
    • Мини-фрезерный станок SUNWIN по металлу
    • 8. Мини-фрезерный станок Klutch
      • Часто задаваемые вопросы:
    • Чем отличается токарный станок от фрезерного?
    • Что такое фрезерование?
    • Каковы цели фрезерования?
    • Что делает фрезерный станок?
    • Зачем использовать фрезерный станок?
    • Каковы ограничения фрезерного станка?
    • В заключение:

    Раскрытие информации: Этот пост содержит партнерские ссылки, и я могу заработать небольшую комиссию, если вы сделаете покупку по этим ссылкам.

    Если у вас есть домашний магазин, то инвестиции в фрезерный станок улучшат и увеличат ваш магазин до бесконечности. Фрезерный станок работает, удерживая материал в неподвижном положении с помощью зажима. Затем вращающиеся инструменты придают материалу любую форму, которая вам нравится. Единственным ограничением является ваше творчество.

    Эти универсальные инструменты часто используются для создания плоских поверхностей путем придания им формы и удаления металлов и других материалов. Тем не менее, они также могут делать неровные поверхности, сверлить, сверлить, делать пазы и могут создавать канавки в сверле.

    Если вы работаете в обрабатывающей промышленности, вы знаете, как важен хороший фрезерный станок. Эти машины распространены на сборочных линиях и в инструментальных цехах. Фрезерный станок требуется почти в каждой отрасли, от автомобильной промышленности до научных лабораторий и многих других. Вы можете использовать их для производства деталей с большей точностью, чем стандартный 3D-принтер.

    Как и при использовании любого другого оборудования, при работе с фрезерным станком важно соблюдать меры предосторожности. Ношение защитных очков и средств защиты слуха может помочь обеспечить ваше благополучие. Мы даже проанализировали лучшие наколенники для работы, поэтому обязательно ознакомьтесь с этим списком.

    При выборе лучших фрезерных станков для домашнего магазина мы учитывали такие элементы, как:

    • Дизайн. Вы можете выбрать вертикальный или горизонтальный станок в зависимости от направления, в котором работают лезвия и другие режущие инструменты. материал.
    • Особенности. Хороший станок должен обладать такими функциями, как цифровая индикация, чугунная конструкция, 3-х или 4-х осевое перемещение, высокоскоростные шпиндели, наклон головки и большая мощность для эффективного выполнения различных задач.
    • Точность. Если вам нужна высочайшая точность, выберите фрезерный станок с ЧПУ, который использует компьютерное числовое программирование для программирования операций. Хотя такие мельницы будут дороже, они того стоят.
    • Размер. Фрезерные станки могут обрабатывать крупные промышленные детали, такие как блоки двигателей и детали для авиационной техники, а также другие станки для создания небольших инструментов. Если вам нужна мельница, которая создает самые большие детали, выбирайте мельницы промышленного масштаба. Мини-машины небольшие и обычно используются на столе. Существуют также микрофабрики, которые работают с ювелирными изделиями и небольшими компонентами смартфонов.
    • Инструменты и принадлежности. Вы хотите купить мельницу, инструменты и принадлежности которой легко доступны на местном рынке. Проведите достаточное исследование инструментов и аксессуаров.

    Чтобы убедиться, что мы нашли для вас лучшие машины, мы получили законные отзывы потребителей от людей, которые купили эти фрезерные машины. Все поддельные отчеты были удалены, чтобы гарантировать полную достоверность. Мы также подключились к нашему сообществу металлургов со всего мира, которые регулярно используют фрезерные станки в своей профессиональной деятельности. Grizzly выделяется как один из лучших брендов в сфере хобби/мастерских и является одним из фрезерных станков, которые мы рекомендуем большинству людей с 2022 года.

    4 лучших фрезерных станка, доступных в 2022 году:

    Фрезерный станок

    Лучшее решение для небольших мастерских

    PROXXON MICRO Mill MF 70

    Достойный вариант для начинающих

    Мини-фрезерный станок Klutch

    Лучший комбинезон

    Grizzly Industrial G0781-4

    Pros

    Множество вариантов для дополнительных функций

    Отличный вариант для начинающих по низкой начальной цене с большими модернизациями

    Качество промышленного уровня для дома

    Вес

    18,21 фунт

    143 фунтов

    167 фунтов.

    Минусы

    Существуют более мощные фрезерные станки

    Первоначальные инвестиции высоки

    Остерегайтесь повреждений при доставке

    Цена

    $449.00

    999,99 $

    1 520,00 $

    Купить сейчас

    Купить на Amazon

    Купить на Amazon

    Купить на Amazon

    Лучшее для небольших мастерских

    Фрезерный станок

    PROXXON MICRO Mill MF 70

    Pros

    Множество опций для дополнительных функций

    Вес

    ‎18,21 фунтов

    Минусы

    0012

    Цена

    449,00 $

    Купить сейчас

    Купить на Amazon

    Достойный вариант для новичков

    Фрезерный станок

    Мини-фрезерный станок Klutch

    Pros

    Отличный вариант для начинающих по низкой начальной цене с возможностью больших апгрейдов

    Вес

    143 фунта

    Первоначальные инвестиции высоки 2

    Минусы

    1 Цена

    $999,99

    Купить сейчас

    Купить на Amazon

    Лучший в целом

    Melling Machine

    Grizzly Industrial G0781-4

    Pros

    Качество промышленного уровня для дома

    Вес

    167 фунтов

    CONS

    . Без ущерба

    Цена

    $

    . Сейчас

    Купить на Amazon

    Если вы ищете фрезерный станок для мелких деталей и инструментов, мини-фрезерный станок Grizzly G8689 удовлетворит ваши потребности. Станок мощностью 3/4 л.с. оснащен несколькими расширенными функциями для выполнения различных задач фрезерования, включая сверление на 1/2 дюйма, концевые фрезы на 1/2 дюйма и торцовку на 1 дюйм. Небольшая фреза легко и надежно устанавливается на вашем рабочем столе, позволяя вам точно контролировать разрезы. Более того, его регулировка скорости и зубчатые передачи гарантируют, что вы сможете фрезеровать без каких-либо проблем.

    Для повышения эффективности работы машина оснащена защитным выключателем, который защищает вас во время фрезерования. Кроме того, вы получаете регулируемый ограничитель глубины, с помощью которого вы можете настроить машину для точных резов. Более того, вы получаете точное управление головкой подачи, когда работаете с мелкими деталями и инструментами. Все ручки и элементы управления легко настроить, чтобы вы могли начать работу. Такие функции, как шкалы установки нуля и регулируемые направляющие типа «ласточкин хвост», гарантируют, что у вас будет наилучшая настройка для получения правильных разрезов.

    Несмотря на то, что это мини-фрезерный станок, вы можете без проблем использовать его для изготовления небольших головок двигателей для мотоциклов. Однако большинство людей используют его для небольших инструментов и деталей, например, для оружейного дела. Он достаточно мощный для фрезерования закаленных сталей благодаря мощным режущим инструментам.

    Отличительные особенности
    • Двигатель: 350 Вт
    • Ход головки: 7-1/2 дюйма
    • Мощность 3/4 л.с.
    • Ход стола: 7-5/16 дюймов в продольном направлении и 4 дюйма в поперечном направлении выключатель

    Что нам нравится:
    • Инструмент может работать с закаленной сталью и другими прочными материалами
    • Вы можете использовать его для изготовления различных деталей, например, небольших двигателей с высокой точностью
    • Запасные части легко доступны в Интернете
    • Мини-фрезерный станок легко настраивается благодаря простым в использовании элементам управления

    Нам это не очень нравится:
    • Попутное фрезерование неэффективно, и вам нужно использовать только стандартный рез

    Гризли G8689Мини-фрезерный станок

    • Теперь вот мини-фрезерный станок, который имеет больше возможностей, чем некоторые фрезерные станки/сверла, и доступен каждому. Этот маленький зверюга справится с любым видом
    • Замена ремня не требуется! Регулятор скорости и зубчатый привод экономят ваше время и усилия — поистине замечательная машина
    • Особенности: Стойка типа «ласточкин хвост» Аварийный выключатель Регулируемый ограничитель глубины Точная регулировка головки подачи Редукторный привод Прозрачный защитный кожух шпинделя Резина

    Эта фреза легкая и ее легко перемещать по рабочему месту. Он предлагает простую дрель с ременным приводом, но с возможностями более крупного стола фрезерного станка для точной резки. Его легкая конструкция гарантирует, что люди с небольшой мастерской могут перемещать это устройство столько, сколько захотят. Чтобы сделать его прочным и эффективным, мельница оснащена цельной чугунной колонной, которая обеспечивает необходимую поддержку.

    Как и все другие станки JET, модель 350017/JMD-15 протестирована на соответствие высоким стандартам эксплуатации и стабильному качеству. Имея более 750 сервисных центров в США, вы можете быть уверены, что у вас будут необходимые запчасти и услуги от опытных техников. Его двигатель мощностью 1 л.с. достаточно мощный, чтобы работать с закаленной сталью и другими прочными материалами для создания необходимых вам деталей. Вы можете регулировать скорость станка от скудных 110 об/мин до 2580 об/мин, в зависимости от материалов, с которыми вы работаете, и точности, необходимой для готового продукта.

    Во время использования модель оснащена ручкой быстрого останова, обеспечивающей пользователю контроль, необходимый для любой работы. Кроме того, у вас будет доступ к легко читаемому измерителю глубины, позволяющему выполнять необходимые регулировки, а также к кожуху ремня и функциям регулировки ремня.

    Отличительные особенности
    • Двигатель мощностью 1 л.с.
    • Ход стола: 14 дюймов в продольном направлении и 1-1/2 дюйма в поперечном направлении
    • Частота вращения: 110–2 850
    • 1/2-дюймовый сверлильный патрон
    • Рабочая лампа

    Что нам нравится:
    • Устройство поставляется с рабочей лампой, поэтому его можно использовать в плохо освещенных местах
    • Мощный двигатель для работы с прочными металлами и другими материалами
    • Делает точные пропилы с несколькими настройками, облегчающими вашу работу
    • Изготовлен из высококачественной цельной чугунной стойки

    Нам это не очень нравится:
    • Изменение высоты стола требует времени, так как вам нужно перецентрировать головку, которая вращается во время процесса

    JET 350017/JMD-15 Фрезерно-сверлильный станок

    • КОНУС ШПИНДЕЛЯ R-8
    • БЫСТРАЯ РЕГУЛИРОВКА РЕМНЯ: Крышка ремня с быстродействующей защелкой позволяет легко изменять скорость вращения шпинделя.
    • ДВИГАТЕЛЬ МОЩНОСТЬЮ 1 Л.С.
    • ПОВОРОТНАЯ ГОЛОВКА НА 360°

    Сверлильный станок Grizzly G0704 представляет собой мини-фрезерный станок, имеющий несколько общих черт с более крупными фрезерными станками. Он оснащен двигателем мощностью 1 л.с., предназначенным для работы с прочным металлом в вашей мастерской. Вы можете использовать его для создания небольших инструментов и деталей, но при правильной настройке станок может работать и со сложными деталями, такими как небольшие двигатели. Устройство поставляется с подставкой, поэтому вам не нужно устанавливать его на стол. Независимо от того, начинаете ли вы работать инженером или уже работаете, это станет отличным дополнением к вашей коллекции машин.

    Благодаря таким функциям, как точная регулировка головки подачи, прозрачная защита шпинделя и двухскоростной редуктор, пользователи получают отличный контроль. Если у вас есть правильные настройки и наклон головы на 90 градусов, вы можете легко работать с замысловатыми и сложными формами.

    Отличительные особенности
    • Однофазный двигатель мощностью 1 л.с.
    • 15-дюймовый поворот
    • 11-дюймовый ход головки и 2-дюймовый ход шпинделя
    • 18-7/8-дюймовый продольный ход стола и 6-7/8-дюймовый ход дюймовый поперечный ход

    Что нам нравится:
    • Работает с закаленной прокатной сталью без каких-либо отклонений
    • Имеет собственный стол с отделением для хранения инструментов
    • Изготовлен из прочного материала, выдерживающего нагрузки при повседневном использовании
    • Несколько регулировок и настроек для запуска станка

    Нам это не очень нравится:
    • Машина не имеет регулируемого упора пиноли

    Сверлильный станок Grizzly G0704 со стойкой

    • Товар может поставляться в нескольких коробках или по отдельности
    • Этот великолепный маленький станок имеет некоторые из тех же функций, что и более крупные фрезы/сверла: колонка типа «ласточкин хвост» с регулируемой скоростью Двигатель 1 л. с. R-8 шпиндель
    • 2A однофазный Конус шпинделя: R-8 Ход шпинделя: 2 дюйма T слоты: 3 @ 2-1/2-дюймовые центры шириной 1/2-дюйма
    • Расстояние от шпинделя до стола: 13-дюймовый поворот: 15-дюймовый ход стола: 18-7/8-дюймовый ход стола: 6-7 /8 дюймов

    Этот небольшой сверлильный станок станет незаменимым помощником в тех случаях, когда вам нужны небольшие инструменты или мелкие детали. Он оснащен мощным двигателем постоянного тока мощностью 600 Вт с высоким крутящим моментом для сверления закаленной прокатной стали. Более того, вы можете регулировать скорость от 50 до 1000 на низких оборотах и ​​от 120 до 2000 на высоких оборотах. Эти два диапазона скоростей на общем приводе позволяют работать с разными материалами с большой точностью. Помимо регулировки скорости, устройство предлагает несколько других функций, таких как регулируемый ограничитель глубины, управление точной подачей головки и наклон головки на 45 градусов для настройки фрезерного станка в зависимости от того, над чем вы работаете. 9№ 0012

    Небольшая и легкая конструкция устройства позволяет использовать любую настольную установку для небольших мастерских. Хотите ли вы работать с небольшими деталями для оружия или хотите работать с небольшими блоками двигателей для мотоциклов, устройство поможет вам.

    Отличительные особенности
    • Ход головки 7-1/16 дюйма
    • Двигатель мощностью 600 Вт, двигатель мощностью 3/4 л.с. 16-дюймовый продольный и 5-1/8-дюймовый поперечный ход стола

    Что нам нравится:
    • Работает с минимальным шумом, позволяя вам сконцентрироваться
    • Реверс шпинделя эффективен с переменной скоростью для большей эффективности
    • Вы можете легко переключить станок со сверлильного станка на фрезерный в кратчайшие сроки
    • Хорошо сконструированный фрезерный станок для долговечности и стабильности во время использования

    Нам не нравится столько же:
    • Вибрирует относительно больше во время использования

    Grizzly G0781 3/4 л. с. Фрезерно-сверлильный станок, 4 x 18 дюймов

    • Представляем новейшую модель линейки фрезерно-сверлильных станков Grizzly
    • Этот продукт прост в использовании, прост в установке и очень долговечен.
    • Кнопка аварийного отключения, регулируемый ограничитель глубины, точная регулировка подачи вниз

    Вот другие фрезерные станки, которые мы оценили:

    5. PROXXON MICRO Mill MF 70

    Если вы планируете использовать фрезерный станок для ювелирных изделий, оптики, электроники, моделирования или других точных проектов, то этот станок для вас! Основание выполнено из чугуна, а составной стол и вертикальная колонна изготовлены из обработанного алюминия.

    24-полюсный сбалансированный двигатель прочно закреплен в литом под давлением алюминиевом корпусе. Даже когда вы используете его на самой высокой скорости, он остается стабильным. Этот фрезерный станок весит 15 ½ фунтов, а оси имеют регулируемые салазки, которые не имеют люфта. Он поставляется с шестью цангами из закаленной стали с тройной прорезью на 1/23, 1/16, 5/64, 3/32, 1/8, 7/64 дюйма. Стол имеет три Т-образных паза с регулируемой шкалой, что упрощает позиционирование заготовки. Маховики работают с одним оборотом, равным 3/64 дюйма, и одним делением 0,002 дюйма.

    Вы обнаружите, что он лучше всего подходит для резки более мягких металлов, твердого пластика, нейлона, акрила или дерева для моделей. Этот исключительный станок сочетает в себе полезность ручной дисковой пилы с более высокой точностью, которую вы получаете от фрезерного станка, и более безопасен в использовании.

    Технология:

    • Работает в диапазоне от 5 000 до 20 000 об/мин
    • Размер стола 7 7/8 x 2 ¾ дюйма
    • Вертикальное перемещение 2 ¾ дюйма /64 дюйма
    • Максимальная мощность 1/8 л.с. при 110 В

    Что нам нравится:

    • Идеально подходит для небольших работ и новичков, изучающих использование фрезерного станка
    • Он достаточно мал, чтобы хранить его, когда он не в используйте

    W e это не очень нравится:

    • Биение шпинделя составляет около 0,002 дюйма, что означает, что трудно резать более твердый металл на более низких скоростях. В основном рекомендуется для более мягких металлов
    907:35 Мельница PROXXON MICRO MF 70, 37110

    • Маленькая и красивая — точная мельница для лабораторий, оптики, ювелирных изделий, электроники и моделирования. качественный алюминий
    • Все оси безлюфтовые и имеют регулируемые салазки, передняя бабка изготовлена ​​из литого под давлением алюминия
    • Сбалансированный специальный двигатель, обеспечивающий стабильность даже при высоких рабочих скоростях
    • Комплект поставки: 1x PROXXON MICRO Mill MF 70, включая набор стальных цанг MICROMOT и стальные ступенчатые зажимные блоки. Номер детали: 37110

    6. Компактный настольный фрезерный станок WEN 33013 4,5A

    Это однофазный фрезерный станок с 13-дюймовым поворотным инструментом. Он подходит для создания плоских поверхностей, угловых краев, прямых отверстий, контуров поверхности, карманов, прорезей и многого другого, что делает его чрезвычайно полезным инструментом для всех ваших потребностей в рукоделии и крафте.

    WEN совместим с широким спектром фрез, долот и фрез, обеспечивая мощность концевой фрезы 5/8 дюйма, мощность сверления 1/2 дюйма и мощность забоя 1 1/8 дюйма. Скошенная головка может перемещаться влево или вправо. Низкая скорость работает при 100–1100 об/мин, а высокая скорость — 100–2500 об/мин. Размеры составляют 23 ¼ x 22 x 29 ½ дюймов, а площадь основания – 8 ½ x 15 дюймов. Вы можете переместить элемент на 11 13/16 дюймов по оси X, на 5 1/8 дюймов по оси Y и на 7 дюймов по оси Z. Для обеспечения полной точности для вашего удобства предусмотрена маркировка на линейке.

    В основании есть отверстия для болтов, чтобы прикрепить машину к рабочему столу для обеспечения устойчивости. Вес составляет 130,1 фунта, что достаточно для минимизации вибраций. Это фантастический фрезерный станок для любителей, который будет резать широкий спектр материалов, включая алюминий, акрил и мягкие металлы.

    Технология:

    • Конус шпинделя R8
    • A Предустановленный сверлильный патрон 1/32–½ дюйма
    • Маховики для точной настройки
    • Двигатель 4,5 А
    • Двухскоростной редуктор с функцией определения нагрузки

    Что нам нравится:

    • Он имеет резиновый лист, который покрывает от стола до стойки, собирая стружку и ускоряя очистку
    • Он включает в себя прозрачный экран, который в сочетании с функцией аварийного останова обеспечивает максимальную безопасность выключено при использовании фрез большего размера

    WEN 33013 4,5 A Однофазный компактный настольный фрезерный станок с регулируемой скоростью и конусом R8

    • Регулируемая скорость варьируется от 100 до 1100 об/мин при низкой настройке и от 100 до 2500 об/мин при высокой настройке
    • 18-1/8 x 4- 3/4-дюймовый стол перемещается на 11-13/16 дюймов по оси X и на 5-1/8 дюймов по оси Y
    • Наклоните головку и колонну под углом 45 градусов в любом направлении для резки под углом в металле, дереве, пластике и более
    • Компактная конструкция из чугуна имеет размеры 23-1/4 на 22 на 29-1/2 дюйма и площадь основания 8-1/2 на 15 дюймов
    • Включает конус шпинделя R8, предварительно установленное сверло патрон (от 1/32 до 1/2 дюйма), маховики точной настройки, прозрачная защита патрона, кнопка аварийной остановки, встроенные измерительные индикаторы, 13-дюймовый поворотный механизм, две Т-образные гайки M10-1,5, Т-образная головка 12 мм. пазы и двухлетняя гарантия

    7. Мини-фрезерный станок SUNWIN по металлу

    Этот мини-фрезер предназначен для любителей, особенно студентов, которые с легкостью справляются с небольшими задачами по металлообработке и деревообработке. Основные компоненты полностью металлические, включая шпиндель, пьедестал, заднюю бабку, ползунок, соединительный элемент, лопасти двигателя и шестерни. Этот фрезерный станок весит 7,71 фунта, поэтому его не слишком тяжело переносить, когда вы хотите сменить место работы или убрать его на хранение. Размеры 90,8 х 9,8 х 5,9 дюйма. Размеры зажима составляют от одного до шести миллиметров с размером зажима тисков 1,1 дюйма.

    SUNWIN изготовлен из углеродистой стали, алюминия и акрилонитрил-бутадиен-стирола (АБС), который является распространенным материалом для станков с ЧПУ, который имеет различные свойства и температуры плавления в зависимости от различных пропорций трех ингредиентов.

    Устройство способно фрезеровать небольшие куски стали, если вы используете правильный инструмент, подачу и скорость. Быстрорежущая сталь (HSS) лучше всего подходит для мягких материалов, таких как смола, сталь общего назначения, алюминий и латунь. Для титана и высокоуглеродистой стали вам понадобится инструмент из цементированного карбида или карбида. Мельница полностью собрана и не требует приобретения дополнительных специальных инструментов.

    Технология:

    • работает при 20 000 об/мин
    • . размер 0,98 x 1,37 дюйма

    Что мы любим:

    • Этот фрезерный станок легко переносится с полки на верстак благодаря своей легкой конструкции
    • Безопасность сертифицирована Underwriters Laboratories (UL), мировым лидером в проверка безопасности продукции и сертификация

    Нам это не очень нравится:

    • Эта машина наиболее эффективно справляется с небольшими задачами и может испытывать трудности с большими проектами

    Металлический мини-фрезерный станок SUNWIN Micro DIY Деревообрабатывающий электроинструмент для студенческого хобби

    8. Мини-фрезерный станок Klutch

    Этот мини-фрезерный станок лучше всего подходит для легких работ, которые могут выполнять любители. Он специально разработан для малых скоростей подачи, легких подач и допусков, что делает его одним из лучших для ювелирных изделий, электроники и оптики. Основание полностью чугунное и работает очень плавно, без вибраций.

    Клиенты рады узнать, что машина извлекает, трансформирует и загружает (ETL), указанную в списке, что означает, что она была протестирована Intertek и признана соответствующей принятым национальным стандартам. ETL полезен, когда вам нужно скопировать данные из одного или нескольких источников и передать их в целевую систему, которая представляет данные другим способом или в другом контексте, чем в источнике. Это делает возможным совместную работу различных видов ввода данных. Если у вас есть несколько проектов, в которых необходимо фрезеровать самые разные материалы, ETL поможет вам отслеживать их и предложит лучший вариант для каждой задачи.

    Размеры станка 20 ½ x 20 1/6 x 29 15/16 дюймов, а рабочего стола 3 5/8 x 15 3/8 дюймов. Мощность сверления составляет ½ дюйма, мощность торцевой фрезы составляет 1 3/16 дюйма, а мощность концевой фрезы составляет 5/8 дюйма. Дополнительным преимуществом является то, что вы можете найти множество обновлений для этого фрезерного станка. Это очень полезно, поскольку вы привыкаете к тому, как он работает, и хотели бы расширить его возможности.

    Технология:

    • Работает в диапазоне 100–2500 об/мин
    • Оснащен двигателем мощностью ½ л.с.
    • Входная мощность работает от 110 В, требуется 5 ампер
    • Он оснащен двухступенчатой ​​коробкой передач, обеспечивающей мощность 350 Вт
    • Колонна и фрезерная головка наклоняются на 45 градусов влево или вправо

    Что мы любим:

    • Этот станок имеет отличное управление подачей вниз для точной установки высоты инструмента
    • Он имеет шпиндель R8 и дышло. Это означает, что он подходит для 1/8-дюймовых, 3/16-дюймовых, 1/4-дюймовых, 3/8-дюймовых, 5/16-дюймовых, 916-дюймовые ½-дюймовые и 5/8-дюймовые цанги R8

    Нам это не очень нравится:

    • Основание необходимо прикрепить к верстаку болтами или иным образом. В комплект не входит подставка

    Мини-фрезерный станок Klutch – 350 Вт, 1/2 л.с., 110 В

    Часто задаваемые вопросы:

    Чем отличается токарный станок от фрезерного?

    Токарные станки вырезают материал, вращая его относительно режущего инструмента с одним лезвием. Фрезерные станки, с другой стороны, вращают свои многолезвийные режущие инструменты относительно заготовки, которая удерживается на месте в тисках. Режущий инструмент на токарном станке имеет только одно лезвие, а на фрезерном станке режущий инструмент имеет несколько лезвий или инструментов.

    Что такое фрезерование?

    Фрезерование — это метод, при котором используется станок для придания формы изделию, удаления металла и других материалов для получения гладкой поверхности. Он в основном используется в автомобильной и аэрокосмической промышленности для создания нестандартных деталей. Режущий инструмент можно перемещать во всех трех измерениях для получения точной необходимой формы. Меньшие фрезерные станки, которые устанавливаются на верстак, также используются в домашних мастерских. Двумя основными классами фрезерования являются торцевое фрезерование и периферийное фрезерование.

    Наиболее распространенными материалами для фрезерования являются алюминий, латунь, серебро, медь, акрил, углеродное волокно и твердый пластик, однако существует гораздо больше возможностей. Когда вы покупаете фрезерный станок для дома, вы должны убедиться, что режущие кромки будут работать с материалом, который вы хотите фрезеровать. Некоторые домашние фрезы не работают с твердыми металлами.

    Фрезеруемый предмет крепится к рабочему месту струбцинами и приводится в контакт с режущим инструментом, вращающимся с высокой скоростью. Когда они встречаются, часть материала удаляется из предмета. Существует несколько различных видов режущих инструментов, используемых для различных материалов. Скорость подачи — это скорость, с которой деталь проталкивается через фрезу. Некоторые фрезы меньшего размера предназначены для любителей и требуют медленной подачи.

    Каковы цели фрезерования?

    Фрезерование используется для различных целей в домашних мастерских и промышленности. Эти цели включают, но не ограничиваются созданием:

    • Плоских поверхностей в горизонтальной, вертикальной или наклонной плоскостях
    • Ребер или пазов из нескольких секций
    • Поверхностей вращения
    • Канавок в сверле
    • Фрезерование резьбы для винтов различного размера
    • Зубья в шестернях, червячных колесах или звездочках
    • Особые элементы, такие как канавки, канавки, сверла, червячные втулки и метчики

    Чаще всего используются для создания трех различных типов отверстий:

    • Круглые прорезные отверстия начинаются с просверленного отверстия, в которое вставляются лезвия фрезы. и расширить отверстие так, чтобы радиусы диаметра концов были такими же, как ширина отверстия.
    • Большие круглые отверстия не могут быть просверлены, потому что дрели имеют ограниченный крутящий момент. Эти большие отверстия обычно начинаются с максимально возможной ширины просверленного отверстия. Затем фреза продвигается в отверстие, чтобы увеличить его до необходимого диаметра
    • Прямоугольные отверстия, требующие определенного углового радиуса с четырьмя прямыми сторонами. Для этого могут потребоваться мельницы двух размеров. Один для изготовления исходного отверстия, а другой поменьше для придания углов нужного радиуса

    Что делает фрезерный станок?

    Фрезерный станок вырезает материал для изготовления деталей для различных производственных нужд. В станке используются режущие инструменты, такие как вращающиеся лезвия, абразивы и сверла, для создания идеальной резьбы. Большинство современных инструментов изготовлены из высококачественного чугуна, чтобы обеспечить долговечность при использовании на загруженной сборочной линии.

    Опять же, современные станки позволяют изменять скорость двигателя, предлагают различные режущие инструменты и предлагают различную мощность подачи. Эти машины идеально подходят для множества проектов, от металлоконструкций до проектов по дереву. Во время работы фрезерный станок удерживает обрабатываемый материал в своих тисках. После закрепления материала режущий инструмент перемещается горизонтально или вертикально.

    Фрезерный станок пригодится в разных отраслях для создания разных изделий, в том числе:
    • Электронные приборы, такие как детали для смартфонов
    • Медицинские приборы и детали, такие как протезы
    • Автомобильные детали, такие как поршневые штоки, маховики, блоки цилиндров и др.
    • Компоненты для энергетики, такие как тепловые насосы и шестерни среди прочего
    • Детали сельскохозяйственных машин, такие как кожухи коробок передач, кожухи трансмиссии и т. д.
    • Военное оборудование, включая защиту кузова, рукоятки взведения и прицелы для огнестрельного оружия
    • Детали авиационной техники, такие как топливные баки и гидравлические коллекторы
    Фрезерный станок может использовать металлические материалы, дерево и пластик.

    Зачем использовать фрезерный станок?

    Фрезерный станок пригодится, когда вам нужно изготовить сложные детали, которые 3D-принтер не может создать с точностью. Использование этих станков имеет несколько преимуществ:
    • Машины большие, что позволяет создавать большие произведения искусства, такие как блоки двигателя, без какого-либо повреждения мельницы
    • У инженеров есть гибкие возможности компьютерного управления тем, как они режут с помощью машины.
    • Каждый разрез точен, если команды, отправленные на станок, точны
    • Вы можете настроить станок по своему усмотрению
    • Большинство станков оснащены различными фрезами, и вы можете выполнять несколько резов одновременно
    • Можно использовать станок для создания сложных форм с минимальной вероятностью человеческой ошибки
    • Фрезерные станки обеспечивают высокую точность при завершении работы

    Каковы ограничения фрезерного станка?

    Изготовление инструментов с использованием фрезерных станков обходится дороже по сравнению с другими процессами, такими как 3D-печать. Опять же, вы не можете использовать процесс фрезерования для массового производства. Машины способны работать со сложными деталями, но они дороже по сравнению с такими процессами, как 3D-печать. Другое ограничение заключается в том, что изменение скорости машины требует времени.

    В заключение:

    В отличие от токарных станков, которые вращают обрабатываемую деталь, на фрезерных станках деталь прочно удерживается струбциной или тисками. Имея широкий выбор фрезерных станков, включая С-образную раму, колонну, горизонтальные копировальные станки, револьверные станки, станки с ЧПУ, станины и строгальные станки, вы должны определить, в чем заключается ваша конкретная задача и с какими материалами вы будете работать. Например, со станками с ЧПУ у вас будет меньше отходов при фрезеровании дерева, безупречная повторяемость, повышенная производительность и простота в эксплуатации.

    Некоторые из них рекомендуются только для промышленного использования, например, C-образная рама очень мощная с гидравлическим двигателем и лучше всего подходит для промышленных условий. Хотя формы различны, основная цель каждого фрезерного станка, по сути, одна и та же. Мы надеемся, что приведенный выше список дал вам подробное представление о ассортименте фрезерных станков для вашего домашнего магазина, и вы нашли тот, который удовлетворит ваши потребности.

    Если вам нужны краткие рекомендации, почему бы не ознакомиться с нашей подборкой лучших бюджетных, средних и дорогих фрезерных станков ниже. Удачного фрезерования!

    Связанные с другими руководствами по покупке: Лучший токарный станок по металлу и Лучший портативный домашний воздушный компрессор и лучшие верстачные тиски

    Бюджетный — Мини-фрезерный станок по металлу SUNWIN

    Средний диапазон — Мини-фрезерный станок Klutch High End

    7

    – WEN 33013 Компактный настольный фрезерный станок с регулируемой частотой вращения 4,5 А

    911metallurgist.com является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
