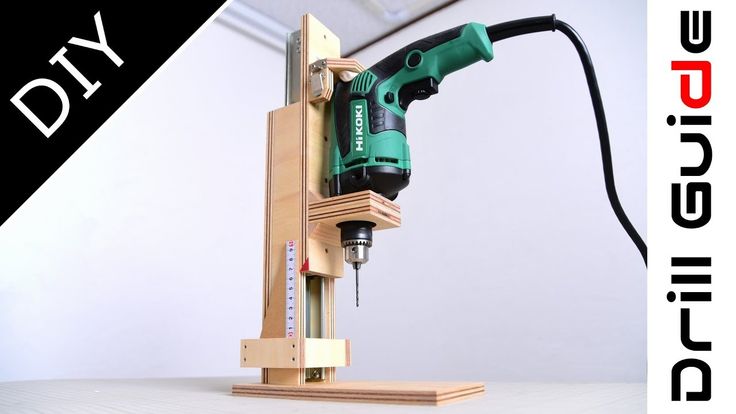

Самодельный сверлильный станок, сделанный из дрели, фанеры и других материалов

В столярном деле не обойтись без сверления отверстий, поэтому одним из самых востребованных инструментов столяра является дрель, электрическая или ручная.

Таким инструментом удобно работать с заготовками небольшой толщины, сверлить листовой материал, фанеру, но проделать отверстие в толстой заготовке, не испортив его геометрию, сложно.

С этой задачей справится самодельный сверлильный станок. Сделанный своими руками, он не ляжет тяжким бременем на семейный бюджет и станет надежным помощником домашнему мастеру.

Не забудь поделиться с друзьями!

Содержание статьи

• Сверлильный станок, зачем он нужен
• Стационарный станок из ручной дрели
• Инструкция по изготовлению станка
  • Стойка
  • Шпиндельная коробка
  • Фиксатор дрели
  • Опора
  • Столешница
  • Подпружинивание и подача сверла
• Варианты самодельных сверлильных станков

Сверлильный станок, зачем он нужен

Просверлить тонкий материал не проблема. Достаточно взять в руки дрель, несколько секунд – и работа выполнена. Но что делать, если необходимо точно выверенное отверстие в толстом брусе? Ручной инструмент не подойдет, велик риск испортить заготовку. Результатом будет смещение центра отверстия, изменение геометрии, рваные края. Избежать подобных недочетов и создать отверстие с заданными параметрами поможет сверлильный станок.

Благодаря надежной фиксации обрабатываемой детали и центровке инструмента обеспечивается точность сверления, которую не удастся добиться, работая дрелью. Точность – обязательное условие при изготовлении мебели в домашней мастерской. Для создания самодельного присадочного станка для мебели придется слегка доработать уже готовый инструмент. Изготовление не потребует особых усилий и времени.

Не стоит забывать и об универсальности данного станка: меняя сверла, можно работать с любым материалом, от мягкой древесины до металла, легко просверливая листовую сталь. Вместо сверла можно использовать фрезу, тогда устройство заменит фрезерный станок небольшой мощности.

Помимо всего прочего, сверлильный станок заметно облегчит труд мастеру. Работать со стационарным устройством легче, нет необходимости держать на весу тяжелый инструмент.

Стационарный станок из ручной дрели

Практически у любого домашнего мастера имеется электрическая дрель. Это один из наиболее универсальных электроинструментов. Меняя насадки, кроме сверления, она может бурить стены, зачищать швы, очищать поверхность материала. Помимо всего прочего, на базе дрели умельцы изготавливают ряд настольных станков, в том числе сверлильный.

Инструменты, которые потребуются для работы:

• циркулярная пила;
• электролобзик;
• болгарка;
• крупнозернистая наждачная бумага;
• простенький набор ручного инструмента;
• линейка и карандаш.

Также потребуется сама электродрель. Она поможет в сборке устройства, а после займет свое место на станине. Дополнительный плюс от подобной конструкции – дрель в любой момент можно будет снять и использовать по прямому назначению.

Сверлильный станок из электродрели отличается простотой, потому материала потребуется немного. Надо подготовить отрезок доски, фанеру толщиной от 15 мм, направляющие для мебели, а также саморезы и болты с гайками.

Доска, из которой изготавливается станина, должна быть сухой, без трещин и механических повреждений, с минимальным количеством сучков. Перед началом работы ее циклюют, при необходимости обрабатывают шкуркой.

Инструкция по изготовлению станка

Основа конструкции самодельного станка – рама. Она состоит из вертикальной стойки и горизонтальной опоры. На стойке крепится столешница и шпиндельная коробка. Пошаговая инструкция по сборке выглядит следующим образом.

Стойка

В качестве материала для стойки самодельного сверлильного станка используются рейки, вырезанные из сосновой доски. Понадобятся две заготовки сечением 30х40 мм и две 20х20 мм. Длина каждой из них 60 см. Резать доску удобно циркулярной пилой, предварительно отрегулировав боковой упор. Готовые рейки обрабатывают шкуркой, чтобы убрать заусенцы.

Бруски скрепляют попарно, выравнивая по одной из граней. Места соединения промазывают столярным клеем, для фиксации используют саморезы. В результате получатся два одинаковых уголка из дерева.

Стойки соединяют между собой двумя перемычками, брусками размерами 80х40х20 мм. Они устанавливаются с внутренней стороны уголков, с наружной конструкцию усиливают вставками, вырезанными из той же доски.

Шпиндельная коробка

Вторым шагом будет изготовление шпиндельной коробки. Она удерживает электродрель, при этом обеспечивает ее перемещение в вертикальной плоскости. Коробка собирается из фанеры. Необходимо вырезать две заготовки 155х55 мм и одну 140х155 мм.

Подвижность узла обеспечивают мебельные направляющие. Понадобится 4 шт. длиной 120 мм. На концах, используя плоскогубцы, выгибают стопоры. Направляющие прикручивают на фанерные заготовки, две на широкую, по одной на узкие.

Собирают шпиндельную коробку. Она имеет форму буквы П, направляющие – на внутренних поверхностях. С помощью саморезов коробка крепится на вертикальную раму. Полученная конструкция должна перемещаться легко, но без перекосов и люфтов.

Фиксатор дрели

Далее изготавливается фиксатор дрели. Это один из самых ответственных узлов станка. Чтобы обеспечить достаточную прочность, его делают из двух склеенных между собой фанерных заготовок размером 165х85 мм. В заготовке вырезается круглое отверстие. Его диаметр зависит от модели дрели. В любом случае дрель должна входить свободно, но без большого зазора. Правильно изготовленный фиксатор позволит использовать устройство в качестве пазовального станка, им можно будет делать продольные пазы в мягком материале.

С наружной стороны фиксатора делают пропил, позволяющий зажимать дрель, в его щечках сверлят отверстие, внутри которого устанавливается стопорный винт. Фиксатор крепят на подвижной коробке с помощью саморезов, для большей надежности снизу усиливают уголком из фанеры.

Опора

Станок должен устойчиво стоять на верстаке, для этого служит горизонтальная опора. Она изготавливается из той же фанеры. Надо вырезать заготовки размерами 260х240 мм и 50х240 мм.

Сначала соединяют вертикальную раму и узкую деталь основания, место соединения проклеивают, для фиксации используют саморезы.

Полученную конструкцию крепят на опору. Лучше всего использовать болты М6, гайки которых запрессованы в фанерное основание снизу. Также можно использовать болты под подтай, тогда гайки будут расположены вверху.

Столешница

Столик станка изготавливается из фанеры, можно использовать ламинированную древесно-стружечную плиту (ЛДСП). Размеры рабочей поверхности 260х240 мм. Для ее крепления потребуется отрезок фанеры 260х50 мм и уголки со сторонами 60 мм.

С помощью саморезов соединяют стол для сверлильного станка с боковой планкой. Соединение должно быть надежным, рекомендуется его проклеить. Надежности конструкции добавят треугольные вставки, приклеенные по углам.

Работать со станком будет удобнее, если столешница подвижна. Обеспечить ее вертикальное перемещение несложно, надо лишь предусмотреть направляющий брусок на планке, просверлить сквозное отверстие, пропустить сквозь него длинный болт.

Подпружинивание и подача сверла

В нормальном состоянии шпиндельная коробка с установленной на ней дрелью должна находиться в верхней точке вертикальной рамы. Чтобы этого добиться, используют пружину с подходящими параметрами. Она устанавливается между уголками рамы, для ее фиксации в верхнюю перемычку ввинчивают шуруп с кольцом, а в корпус коробки – саморез.

Принудительное опускание дрели осуществляют с помощью подвижной рукояти. Ее изготавливают из бруска, один конец которого закрепляют в верхней части рамы.

Рычаг желательно усилить, в месте его крепления в дерево запрессовывается металлическая втулка подходящего диаметра. Фиксируют рычаг болтом.

Для передачи усилия используется металлическая планка с отверстиями на концах. Ее длина выбирается опытным путем, фиксация – обычными саморезами.

Остается установить дрель, закрепить ее и выполнить пробное сверление. Как раз в ходе него будет просверлено технологическое отверстие в столешнице, в месте выхода сверла, которое позволит работать с материалом любой толщины.

Готовый станок необходимо покрыть несколькими слоями лака или покрасить. Тем самым удастся не только придать ему законченный вид, но и обеспечить долговечность и безопасность эксплуатации.

Варианты самодельных сверлильных станков

Полноценный сверлильный станок можно сделать из отслужившей свое рулевой рейки автомобиля. По ее размерам изготавливают станину, на которой крепят электродвигатель. Отлично подойдет двигатель от старой стиральной машины. Передача вращения осуществляется с помощью ременной передачи. Лучше использовать шкив с несколькими ручьями, это позволит регулировать скорость, тем самым работать с материалом разной твердости. По такой же схеме делают своими руками присадочные станки.

Сверлить отверстия небольшого диаметра можно на маленьком станке, изготовленном из остова старого микроскопа, на который установлен электродвигатель от магнитофона. Он гарантированно справится с тонким листовым материалом. Единственная трудность в изготовлении подобного устройства – сложно подобрать подходящий патрон.

Сверлильный станок в мастерской заметно облегчит жизнь домашнему мастеру. Даже простое самодельное устройство, изготовленное из электродрели, способно открыть перед ним новые горизонты. Сверлить дерево, металл, проделывать пазы, изготавливать мебель – все это станет возможным с самодельным сверлильным станком.

схемы и чертежи. Другие варианты станков из дрели

При произведении столярных и слесарных работ обычно используется соответствующий инструмент, разработанный под выполнение конкретных задач. Однако бывают такие ситуации, когда намного удобнее и проще использовать специальные станки. Они позволяют оптимизировать процесс и экономить время при однотипной работе. Поэтому вопросы о том, как изготовить сверлильный станок из дрели, очень часто возникают у современных мастеров.

Необходимость или роскошь

Прежде всего, стоит сказать о том, что пользоваться таким приспособлением очень удобно при изготовлении отверстий в небольших горизонтальных плоскостях. Оно практически полностью избавляет сверло от люфта, который обязательно возникает при ручной работе. Даже небольшой из дрели значительно повышает точность проделанного отверстия, минимально снижая погрешность. Также подобное оборудование очень сильно экономит время и силы, если необходимо частое использование или монотонная работа.

Практически все предприятия, на которых выполняются слесарные работы, оснащаются такими агрегатами. Дело в том, что проведенные исследования в области охраны труда показали увеличение продуктивности и повышения качества при их использовании. Некоторые из них приобретают даже сверлильный станок на магнитной подошве, чтобы оптимизировать производство на больших плоскостях без применения дорогостоящего оборудования.

Почему дрель?

В настоящее время существует масса конструкций для создания такого оборудования в домашних условиях. Однако большинство специалистов рекомендует изготавливать сверлильный станок из дрели. Это связано с тем, что данный инструмент уже полностью содержит в себе все необходимые узлы и агрегаты, и их не придется приобретать отдельно. При этом фиксация на конструкции выполняется так, чтобы можно было легко снять дрель для самостоятельной работы. В итоге мы не теряем инструмент, который можно использовать самостоятельно.

Материалы

Для того чтобы создать сверлильный станок из необходимо приобрести сам инструмент. Его подбирают в соответствии с параметрами, которые должно будет иметь готовое устройство. При этом специалисты советуют обращать внимание на изделия, имеющие собственный небольшой люфт. В противном случае целесообразность использования его для работы ставится под сомнение. Также могут понадобиться:

• Направляющие. В качестве них используют системы, применяемые в мебельном производстве, или же металлические планки.
• Станина. Чаще всего ее делают из металлической плиты или же деревянного короба, на который крепят магниты или балласт для утяжеления.
• Крепеж. Когда делают сверлильный станок из дрели своими руками, то сразу подбирают муфты или зажимы, подходящие для фиксации конкретного инструмента.
• Древесина или металлические конструкции – в зависимости от того, из какой материал предстоит обрабатывать.
• Пружина, необходимая для реализации обратного хода.
• Если будет создаваться сверлильный станок на то понадобятся и сами магниты.

Инструмент

В данном случае подбор используемого инструмента зависит от материала для создания каркаса. Однако сразу стоит отметить, что уголок для измерения соединения элементов под 90 градусов будет необходим в любом случае. Даже мини-сверлильный станок при своем изготовлении требует соблюдения большой точности, поскольку это впоследствии отразится на качестве изготавливаемых отверстий.

Чертеж

Прежде всего нужно определиться с конструкций конечного изделия и материалом ее изготовления. Однако не нужно придумывать слишком сложные технические решения или дорогостоящие узлы. Типовой чертеж сверлильного станка из дрели довольно прост. Он предполагает создание прочной и устойчивой станины, на которой крепят вертикальный штатив с подвижной кареткой. Учитывая это, особое внимание стоит уделить реализации перемещения дрели в вертикальной плоскости, хотя использование уже готовых направляющих сильно упрощает этот процесс. Если в качестве каркаса использовать подставку микроскопа, фотоувеличителя или пресса, то чертеж будет основан на их базе, а весь процесс изготовления сильно упрощается.

Станина и штатив

Даже мини-сверлильный станок нуждается в устойчивом основании. Оно не только должно удерживать всю конструкцию, но может оснащаться различными элементами для фиксации инструментов или других приспособлений. Продумывая устройство сверлильного станка, стоит прислушаться к советам специалистов. Многие мастера рекомендуют создавать эти устройства из древесины. Поэтому для станины используют деревянный каркас в виде небольшого ящика. На нем располагают посадочные места для установки тисков или других конструкций. Если изделие планируется использовать на больших поверхностях, то станину делают из цельной плиты с отверстием под сверло. Так можно реализовать принцип сверления насквозь.

Практически любое устройство сверлильного станка предполагает установку вертикального штатива под углом в 90 градусов к станине. Поэтому в работе очень важно использовать точный Также нужно произвести надежную фиксацию штатива с использованием дополнительных креплений в виде уголков.

Если работы предполагают под определенным углом, то можно заранее сделать определенные приспособления, которые будут крепиться на станине. Чаще всего в таких случаях используют уже готовые шаровые тиски с регулируемым углом наклона.

Создание механизма перемещения

Когда изготавливают самодельный сверлильный станок из дрели, то данному этапу необходимо уделить особое внимание. Дело в том, что вертикальный ход должен быть мягким, без перекосов, люфта или смещений. Учитывая это, профессиональные мастера рекомендуют в работе использовать уже готовые направляющие, которые можно взять с других устройств. Также можно применять системы, изготовленные для выдвижения ящиков у корпусной мебели. Они достаточно надежны и могут выдерживать большие нагрузки.

Установку направляющих производят прямо на штатив или специальные планки, прикрепленные к нему. В данной работе очень важно использовать измерительный инструмент, поскольку эти элементы нужно располагать также под углом в 90 градусов по отношению к станине и параллельно друг другу. Не следует допускать даже небольших перекосов или смещений.

Вторую часть направляющих фиксируют на специальную каретку, где и будет установлена сама дрель. Ее изготавливают из древесины и подгоняют под размеры исходного инструмента. Также на каретку крепят небольшую ручку, при помощи которой оператор будет контролировать процесс перемещения.

Для реализации возвратного движения и облегчения управления ходом каретки на станок устанавливают пружину. Один ее конец фиксируют наверху штатива, а второй – монтируют на подвижный механизм. При этом сразу проверяют уровень ее натяжения, который при необходимости можно изменить путем урезания витков или их растягивания. Однако такую настройку лучше всего производить под нагрузкой, а значит, ее выполняют только после фиксации на каретке дрели. Некоторые мастера рекомендуют делать пружину съемной, ее можно было извлекать после работы. Так она не будет растягиваться и слабеть.

Фиксация дрели

Обычно инструкции, рассказывающие, как сделать сверлильный станок из дрели, рекомендуют создавать специальные крепежные системы, с которыми в итоге очень сложно работать. Однако если инструмент подобран правильно, то его можно зафиксировать с использованием обычных сантехнических хомутов, используемых при создании соединения шлангов с трубами. При этом потребуется внести определенные изменения в форму каретки или даже слегка подправить корпус дрели.

Очень важно, чтобы инструмент был закреплен плотно и перемещался в зажиме. Поэтому еще на стадии изготовления каретки ему практически не оставляют свободного пространства, ограничивая со всех сторон конструкционно. Фактически сама каретка представляет собой своеобразное ложе для дрели, в котором она будет сидеть очень плотно. Дополнительные же элементы нужны лишь только для надежности фиксации. Такой подход сильно упростит конструкцию и позволит быстро извлекать инструмент при необходимости.

Вывод

Учитывая материал, изложенный выше, можно сделать вывод о том, что сверлильный станок из дрели можно изготовить самостоятельно и без больших финансовых затрат. При этом конечное изделие будет максимально адаптировано к выполнению конкретных технических задач сможет удовлетворить соответствующие запросы конечного пользователя. Однако стоит учитывать и тот факт, что заводские конструкции обычно обладают меньшей погрешностью и способны выполнять точные работы с минимальным допуском. Поэтому такие устройства обычно подходят для частного использования или же в небольших мастерских, где не требуется создавать отверстия высокой точности.

Дрель является многофункциональным инструментом, но в человеческих руках на весу от неё трудно получить особую точность сверления. Сверлильный станок из дрели своими руками по предложенным чертежам может оказаться кстати. Если дрель является инструментом повседневного спроса, её можно закрепить на кронштейне хомутами. При включении энергетического инструмента в постоянную композицию, пускорегулирующий узел станка можно вынести.

Когда сверлильный станок необходим

Сверлильный станок из дрели используется теми, кто создаёт самодельные предметы. Изготавливают их с фантазией, найти нужные детали в магазине затруднительно и теряется смысл. Мастера любят всё создавать самостоятельно. Зачастую перед таким умельцем встаёт вопрос точности отверстий, которые он должен просверлить. Все знают, что навесу и на коленке точного выполнения работ не бывает. Потребуется держак, для закрепления инструмента с оснасткой.

Какой именно дрелью воспользоваться, зависит от характера увлечения мастера. Изготовление электронных плат для радиолюбителей требует сечение свёрл от 0,3 мм, вручную при малейшем отклонении от прямого угла сверло лопнет. Только маленький сверлильный станок спасёт положение, но стоит он дорого. Выход один – сделать самому.

На собственном, созданном из подручных материалов станке можно:

• выполнить сквозные и глухие отверстия;
• просверлить в тонкой заготовке отцентрованное перпендикулярное отверстие;
• вырезать отверстие или нарезать резьбу.

Основные части сверлильного станка

Станок сверлильный, значит, предполагается использование дрели в сборе с или быстрозажимным. Инструмент должен крепиться на надёжной вертикальной стойке и иметь свободу перемещения вверх-вниз. Стойка должна быть вертикально установлена и закреплена на массивной плите снизу, которую называют станиной. Инструмент прост в описании, но чтобы добиться точности выполнения операций, необходимо создать хорошо выверенную конструкцию. В специальных изданиях и интернете можно найти чертежи сверлильного станка из дрели своими руками из различных материалов.

Любой инструмент, создаваемый по стандартам на предприятии, оборудован элементами безопасности – защитными экранами, блокировками от случайного включения. Создавая свой инструмент необходимо позаботиться о защите, принять меры, чтобы станок не попал в руки детям.

Сверление сопровождается сильной вибрацией. Мелкие сотрясения разрушают структуру материалов, точного выполнения операций достичь не удастся. Гасят вибрацию мягкие прокладки, которые монтируют в местах крепления инструмента и массивная станина – вибрационные волны глохнут. Способствует мелкой дрожи инструмента плохая сборка, нарушение центровки, смещение центра тяжести. Все движущиеся части самодельного сверлильного станка из дрели подгоняются потно, с минимальными зазорами.

Строим сверлильный станок по чертежам

В помощь мастеру, первый раз строящему сверлильный станок из дрели своими руками, предлагаются чертежи. Собрать конструкцию из деревянных брусков и использованием мебельной плиты под станину сможет любой человек, владеющий первичными столярными навыками. Крепление конструкции из дерева выполняется саморезами.

Для крепления элементов используют уголки. Узел крепления дрели можно выполнить разборным, на съёмных хомутах, или встроить инструмент намертво. Важной частью устройства станет подвижное салазочное устройство, по которому дрель со сверлом перемещается во время работы. Зачастую для создания полозьев используют мебельные телескопические направляющие. Просто и понятно представлено, как собрать сверлильный станок из своими руками, на видео:

Предложенный вариант является универсальным, одинаково хорошо справляется с металлом, древесиной и другими материалами. Но он громоздок и для мелких операций умельцы изготавливают миниатюрные станочки, используя штатив от фотоувеличителя и сварную станину. В некоторых случаях в ход идёт рулевая стойка от автомобиля. Металлические рамные конструкции требуют слесарных навыков. Как сделать сверлильный станок решается, в зависимости от наличия подручных деталей и назначения приспособления.

Примером совершенно необычной конструкции маленького приспособления для радиомастеров послужит станок из старого школьного микроскопа и двигателя стеклоочистителя автомобиля УАЗ. Двигатель даёт большой крутящий момент, но для его использования потребуется удлинить вал. Его мощности и вращающего момента достаточно для сверления тонких как фольга листов металла. Сам кронштейн нуждается в доработке – убирается точная настройка, микроскопный узел и монтируется миниатюрный движок.

Принципиальные моменты работы на сверлильном станке

Вновь изготовленный станок требует дополнительной наладки. Пробное включение проводят на столе, где убраны все, не относящиеся к делу, предметы. Станок считается правильно собранным и готовым к дальнейшей работе, если:

• сверло вращается по оси, не создавая быстрым вращением расширяющиеся сектора;
• опущенное вниз сверло должно точно войти в углубление или намеченную точку на станине;
• отрегулировано перемещение дрели по салазкам туго, но без заеданий и рывков;
• для сквозных отверстий приготовлена специальная подложка, чтобы не портить станину.

Во время сверления помнить о нагреве устройства, поднимать периодически оснастку при глубоком бурении, для охлаждения можно использовать жидкость.

Всегда следует помнить, быстроходный режущий инструмент является источником повышенной опасности. Переналадку проводить можно только на обесточенном оборудовании. Глаза всегда должны быть защищены очками.

Подборка различных сверлильных станков, созданных руками мастеров, на все случаи жизни подтверждает неиссякаемую смекалку народных умельцев. В магазине купить можно всё, но создать собственный инструмент – достойно мастера.

Один из вариантов станка сверлильного из дрели – видео

C помощью обычной ручной дрели почти невозможно вручную просверлить строго перпендикулярное отверстие в толстом бруске, выполнить ряд точных параллельных сверлений. Покупать же для этой цели даже недорогой сверлильный станок, крайне расточительно, если подобная работа носит эпизодический характер.

Существуют специальные приспособления для электродрелей заводского изготовления, расширяющие их возможности в этом плане. Нажимайте на маленькие картинки справа для более детального их рассмотрения.

Их применение позволяет превратить дрель в некое подобие сверлильного станка. Конечно, можно обзавестись одним из таких устройств, подобрав его под свой инструмент, но можно сделать сверлильный станок из дрели и своими руками. Рассмотрим несколько подходов к решению этой задачи.

Сверлильный станок из дрели своими руками, чертежи

Детальных чертежей подобного приспособления не найти даже в интернете. Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.

Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления. Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16. Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.

Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.

На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.

Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.

Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

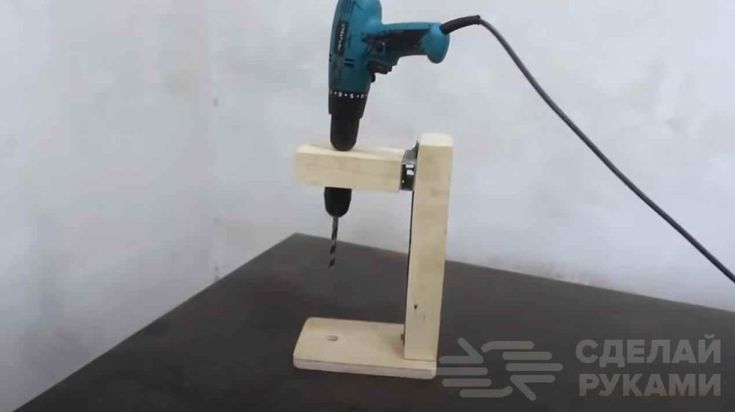

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

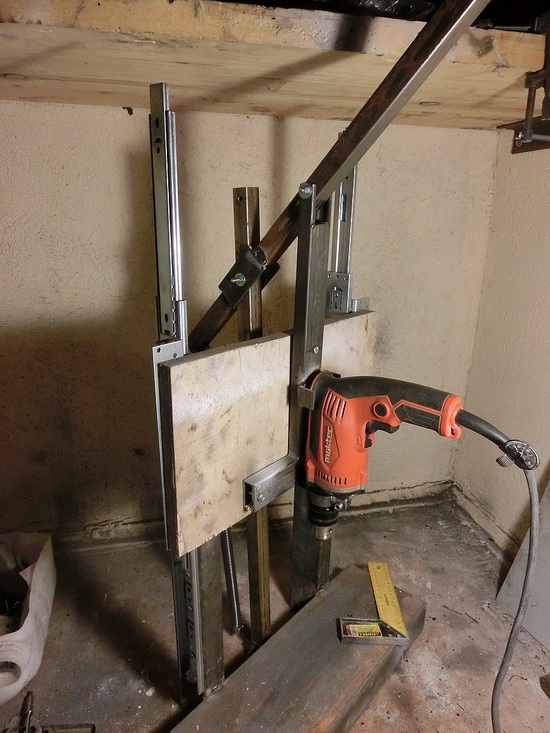

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

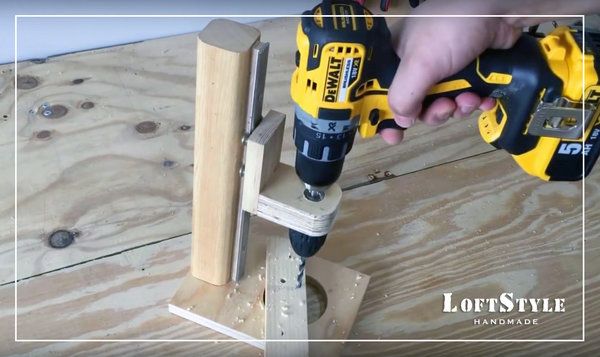

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

Более мощные конструкции сверлильных станков

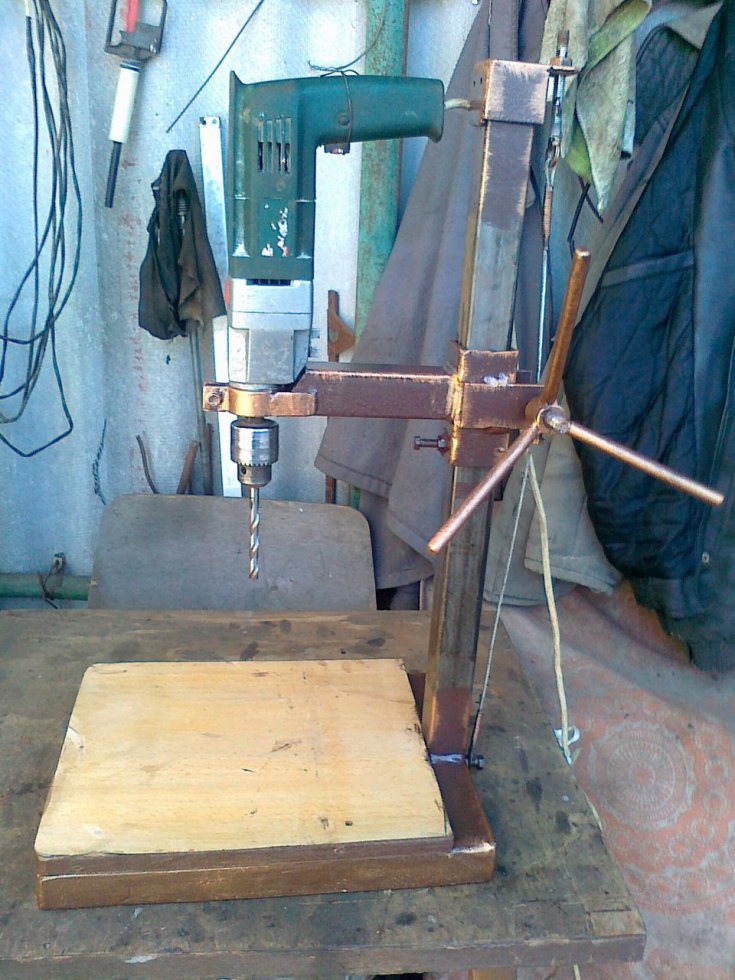

И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:

И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:

Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.

Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:

В заключение о выборе дрели

Если вы только планируете подобрать конкретную модель дрели с возможностью использования ее совместно с приспособлением, конструкции которых нами описаны выше, то:

1. Отдайте предпочтение инструменту мощностью не ниже 1 кВт.

2. Выбирайте модель со съемной ручкой, крепящейся круговым зажимом в обхват. Они имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.

3. Выбирайте инструмент, имеющий несколько скоростей или плавную регулировку оборотов.

4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.

5. Подключать дрель на стойке к сети лучше через розетку или удлинитель, имеющие клавишу включения, и жестко закреплять их на станине в удобном для экстренного выключения месте.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

• Дрель;
• Основание;
• Стойка;
• Крепление дрели;
• Механизм подачи.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

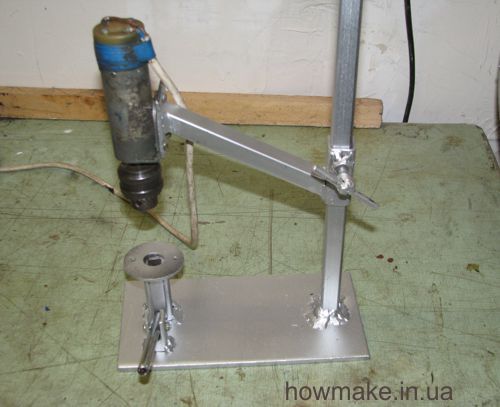

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

• Пружинной;
• Шарнирной;
• Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

Самодельный станок из дрели с шарнирным бес пружинным механизмом.

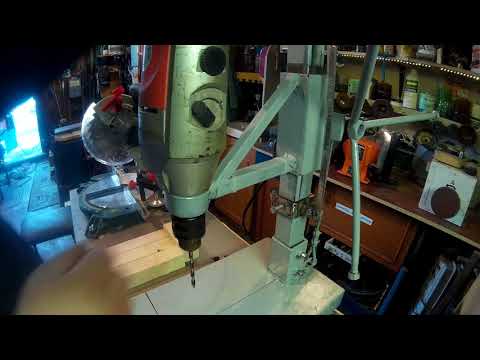

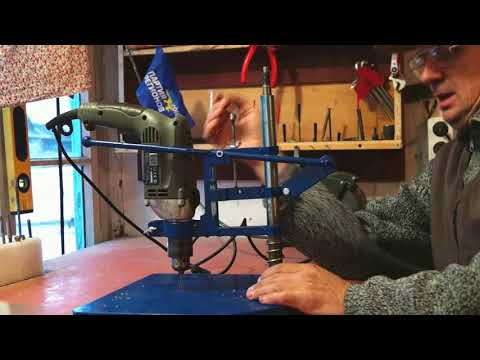

Видео инструкция по созданию самодельного сверлильного станка своими руками.

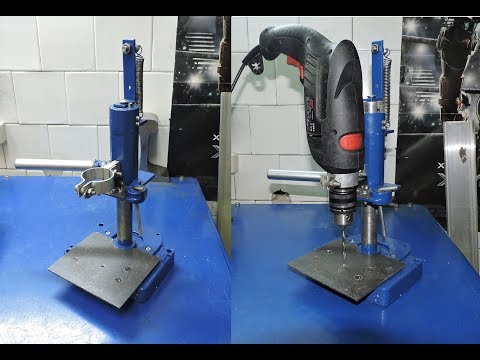

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

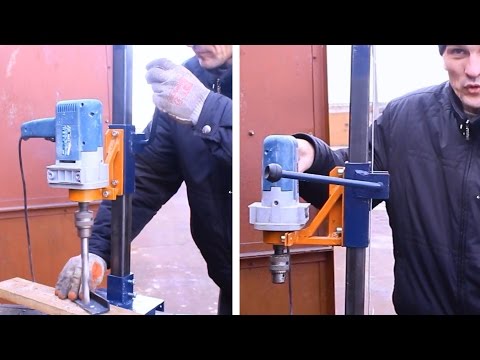

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

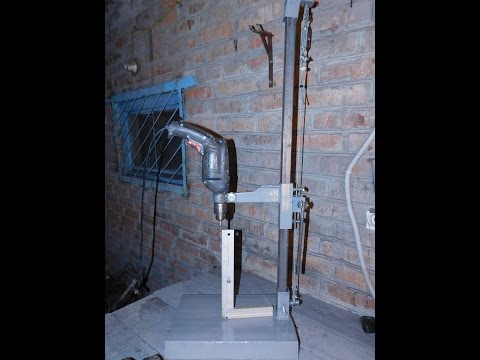

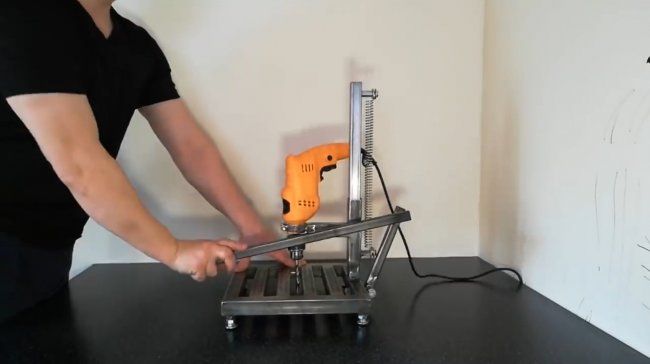

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

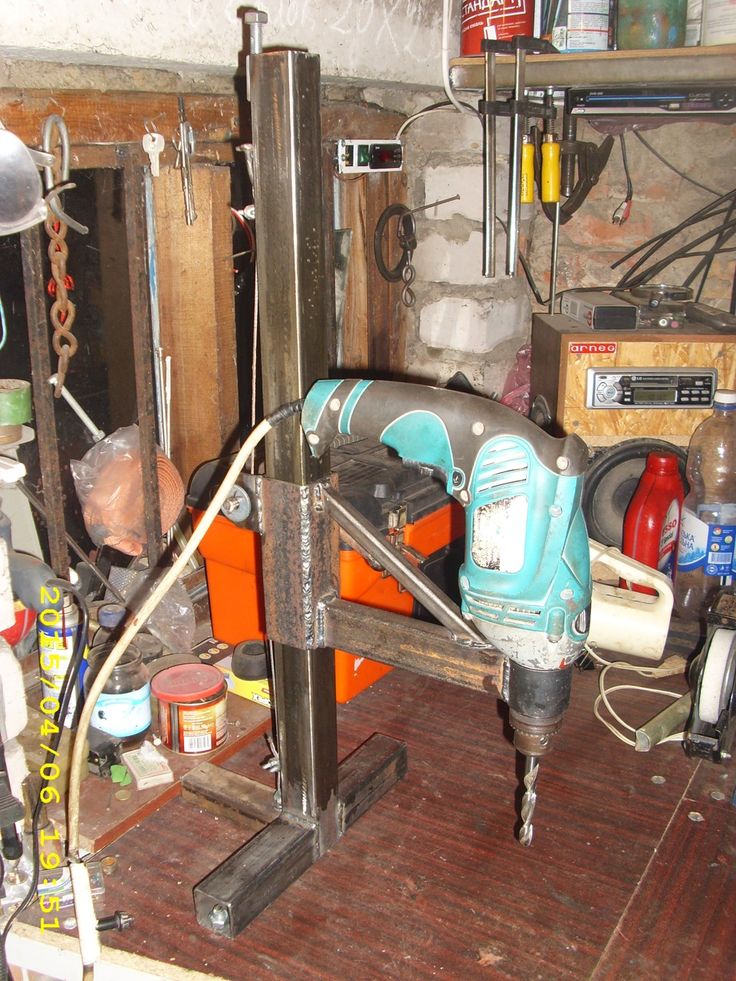

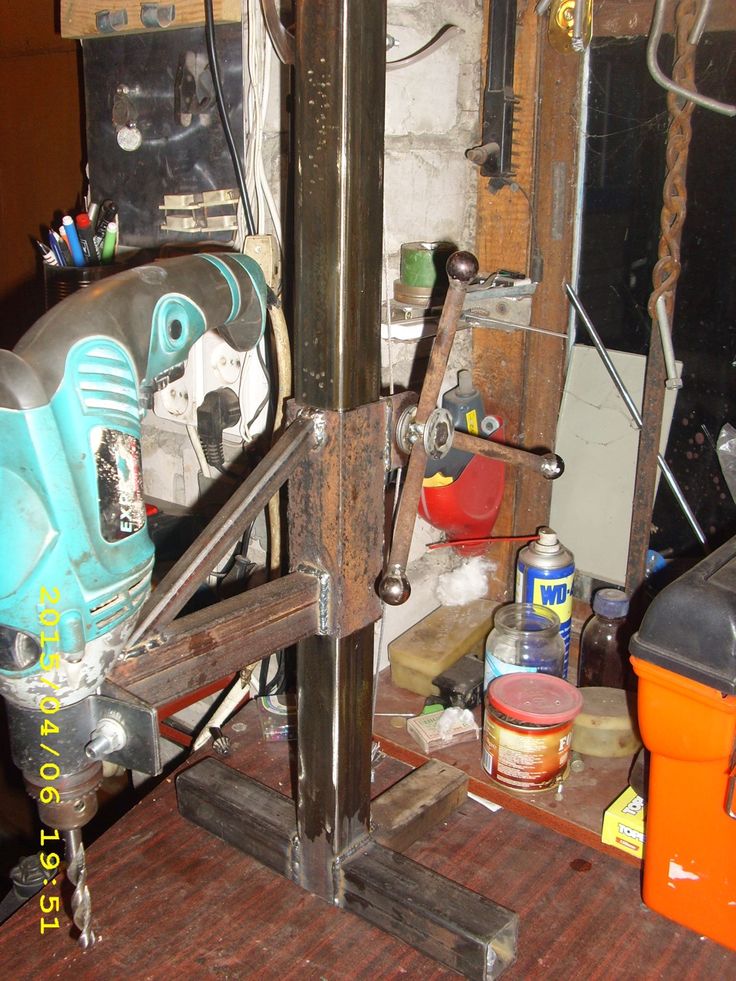

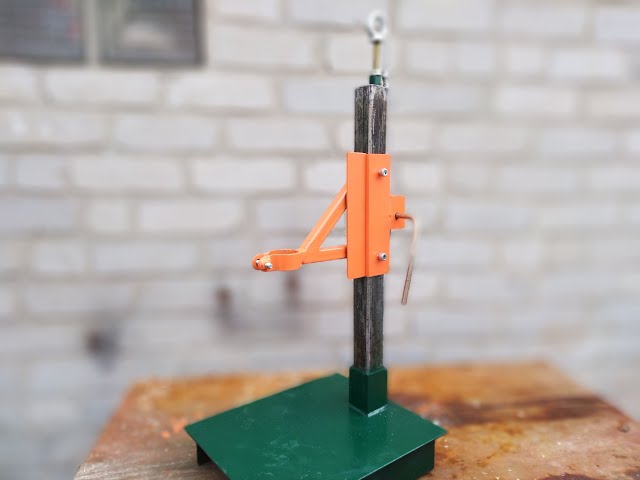

Пошаговая инструкция по изготовлению стальной стойки.

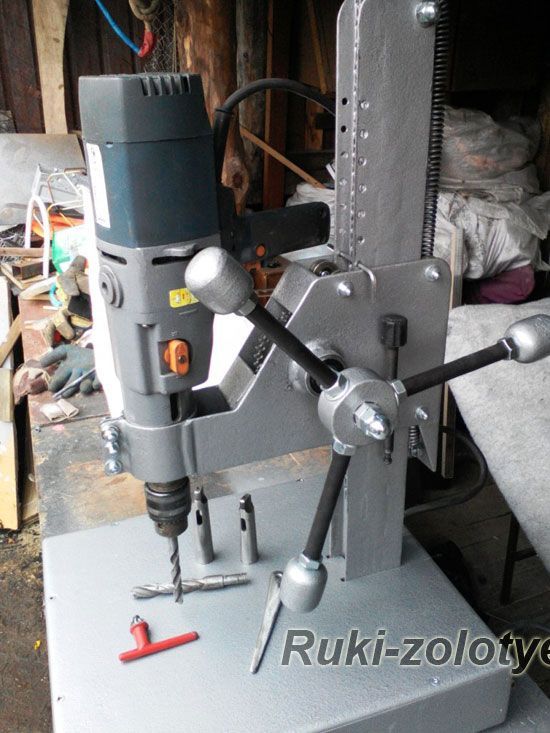

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

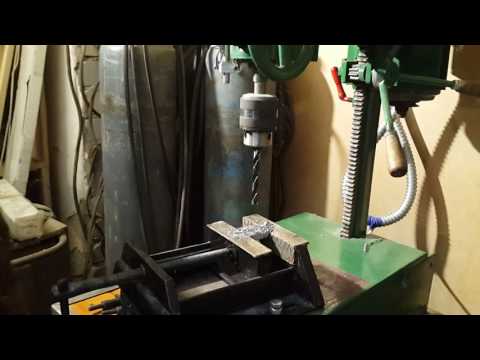

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

• Подготовка деталей;
• Установка стойки на станину;
• Сборка устройства перемещения;
• Установка устройства на стойку;
• Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

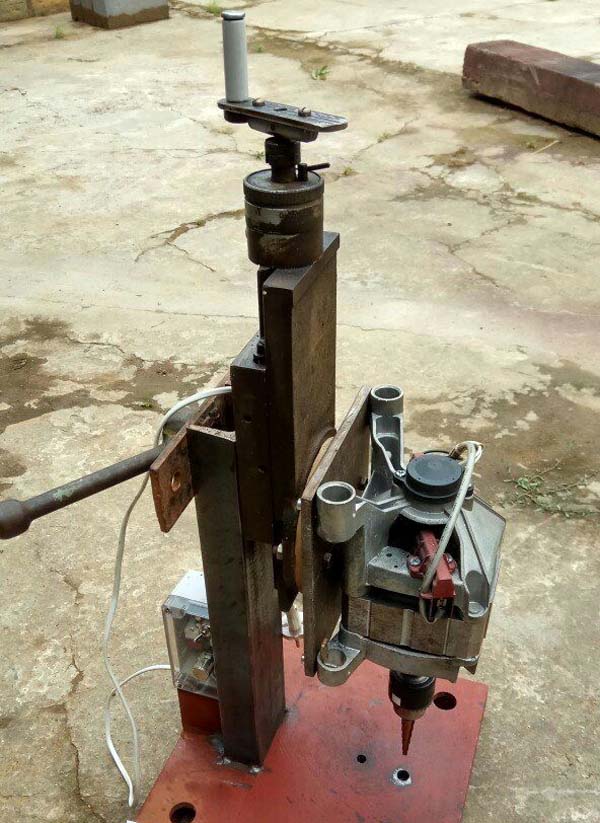

Самодельный сверлильный станок на основе асинхронного двигателя.

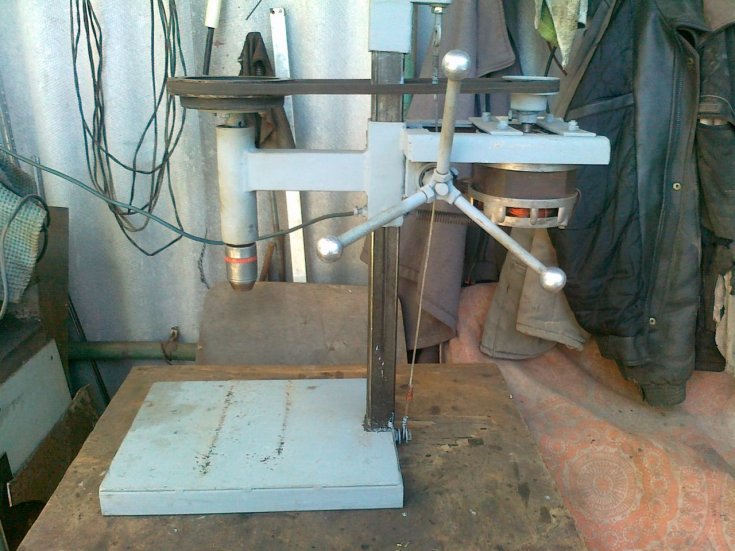

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

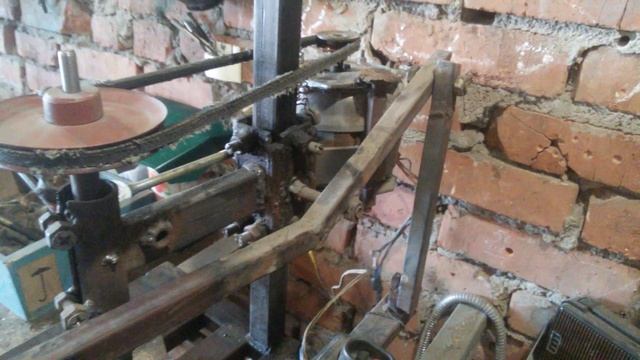

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300×175 мм, δ 16 мм
2	Пятка	Стальной круг, Ø 80 мм	Может быть сварной
3	Основная стойка	Стальной круг, Ø 28 мм, L = 430 мм	Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4	Пружина	L = 100–120 мм
5	Втулка	Стальной круг, Ø 45 мм
6	Стопорный винт	М6 с пластиковой головкой
7	Ходовой винт	Тr16х2, L = 200 мм	От струбцины
8	Матричная гайка	Тr16х2
9	Консоль привода	Стальной лист, δ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, δ 10 мм
11	Специальная гайка	М12
12	Маховик ходового винта	Пластик
13	Шайбы
14	Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи	Дюралюминиевый круг, Ø 69 мм	Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15	Электродвигатель
16	Блок конденсаторов
17	Блок ведомых шкивов	Дюралюминиевый круг, Ø 98 мм
18	Ограничительный стержень возвратной пружины	Винт М5 с пластмассовым грибком
19	Возвратная пружина шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Разрезной хомут	Дюралюминиевый круг, Ø 76 мм
21	Шпиндельная головка		см. ниже
22	Консоль шпиндельной головки	Лист дюралюминия, δ 10 мм
23	Приводной ремень	Профиль 0	Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24	Выключатель
25	Сетевой кабель с вилкой
26	Рычаг подачи инструмента	Стальной лист, δ 4 мм
27	Съёмная рукоятка рычага	Стальная труба, Ø 12 мм
28	Патрон	Инструментальный патрон № 2
29	Винт	М6 с шайбой

Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз.	Деталь	Характеристика
1	Шпиндель	Стальной круг Ø 12 мм
2	Ходовая втулка	Стальная труба Ø 28х3 мм
3	Подшипник 2 шт.	Радиальный подшипник качения № 1000900
4	Винт	М6
5	Шайбы-прокладки	Бронза
6	Рычаг	Стальной лист δ 4 мм
7	Стопор ходовой втулки	Специальный винт М6 с рифлёной кнопкой
8	Гайка	Низкая гайка М12
9	Стационарная втулка	Стальной круг Ø 50 мм или труба Ø 50х11 мм
10	Подшипник	Радиально упорный
11	Разрезное стопорное кольцо
12	Концевая переходная втулка	Стальной круг Ø 20 мм

Подключение зависит от самого двигателя.

Как сделать сверлильный станок для печатных плат своими руками.

Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.

Для всех любителей, сделать изделие своими руками, будет отличным помощником . Такой агрегат, в гараже или доме, позволит с точностью и аккуратностью сделать отверстия, сделать фрезеровку в древесине, высверлить обломанные болты из резьбы и так далее. Однако, покупка сверлильного станка может обойтись достаточно дорого, да и зачем тратить лишние деньги, когда можно с легкостью сделать сверлильный станок своими руками.

Общие характеристики для сверлильного станка

Чертеж сверильного станка

Для изготовления потребуется минимум дорогих материалов. В основном это подручные средства, которые можно найти в любом гараже. Конечно же, материал должен отвечать требованиям аппарата.

К примеру, для изготовления большого стационарного станка, без металлического каркаса не обойтись, а в случае с настольным агрегатом, могут быть использованы, лишь деревянные материалы.

Для всех видов конструкций потребуется три основополагающих фактора:

• удобный рычаг подачи сверла;
• точность движения сверлильного механизма;
• надежная станина.

Несомненно, рычаг подачи следует размещать под рабочую руку мастера, левую или правую. Однако, это не единственное условие для удобства. Рычаг подачи сверла, не должен быть длинным, чтобы не мешал работе, но и не коротким, чтобы легче осуществлялось давление на деталь. Для лучшего понятия длины рычага, стоит рассмотреть чертежи заводских сверлильных станков. Там длина подогнана по нужному размеру.

Несмотря на то, какой механизм для сверления будет использован, его следует закреплять с самым минимальным коэффициентом погрешности. Для этого, сверлильный механизм, лучше всего закреплять на вертикальной штанге. Однако, можно использовать прочную панель из дерева с направляющими полозьями.

Без надежной станины, самодельный сверлильный станок будет не только плохо работать, но и станет опасным в использовании. Основание инструмента должно быть в два раза шире объема конструкции. Такая ширина, позволит конструкции быть устойчивой, во время необходимых надавливаний. При этом рычаг подачи не должен выступать за края станины. На стационарные станки, это правило не распространяется, ведь их закрепляют к поверхности стола или делают с индивидуальным столом.

Сверлильный станок своими руками

Какой двигатель использовать

Сделать самодельный сверлильный станок можно, используя несколько вариантов движущей силы:

• из дрели или шуруповерта;
• из электродвигателя;
• из ручной дрели.

При этом для каждого вида конструкций будут определены характеристики стационарного, переносного или настольного станка. В случае с электродвигателем, можно изготовить стационарный или настольный аппарат, а в случае с электродрелью получится либо настольный, либо переносной агрегат. Ручная дрель, вовсе может нести характер переносного, не требующего питания аппарата.

Дрель, как инструмент для станка

Чтобы, получился хороший сверлильный станок из дрели своими руками, конструкцию для этого инструмента, лучше делать настольную. При этом стоит избежать закрепления станка на столе. Электронная дрель, достаточно востребованный инструмент, поэтому он будет полезен, если сможет сниматься со станка. В этом случае, конструкция на столе будет лишней.

Настольный присадочный станок потребует таких материалов:

• станина 45х30 см, с закрепленной на ней вертикальной штангой;
• крепление для дрели, хорошо обхватывающее корпус инструмента;
• металлический ползунок, передвигающийся по штанге;
• колесо, играющее роль рычага;
• стальной трос, для контроля движения рычагом.

Для станины, лучше использовать металлический короб с толщиной стенок 3 мм. К коробу, приваривается стойка из квадратной трубы. Данная стойка будет служить штангой или штативом. Далее, на штатив следует прикрепить плотный ползунок, который будет удерживать держатель дрели и саму дрель.

Подобрать, точно подходящий ползунок будет сложно, поэтому его следует изготовить из металлических пластин. Свободного пространства между ползунком и штативом должно быть не более 0,5 мм, притом, что штатив будет идеально ровный.

Дальнейшая последовательность действий:

• ползунок делается высотой в 10–12 см;
• к нему, приваривается держатель для дрели с передней стороны и ушки для крепления колеса с задней стороны;
• в ушки, продевается стержень, к которому приварено колесо управления, и фиксируется шплинтом или приваренной гайкой;
• на стержень колеса, плотно наматывается стальной трос (не менее 6 витков), а оба конца троса надежно крепятся на верхней части штатива и на нижней. Таким образом, для передвижения ползунка по штативу потребуется усилие, а собственного веса (вместе с дрелью) не хватит, чтобы ползунок падал.

Сверлильная конструкция из электродвигателя

Подобные станки, отлично проявляют себя в роли стационарных инструментов. Чтобы, разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и вникнуть в сферу электрики.

Для станка, потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключается такой двигатель к фазовым и нулевым проводам. Неправильное подключение, повлияет лишь на направление вращения. Если, вращение будет в обратную сторону, то провода меняются местами, и проблема решена.

Изготавливая стационарную конструкцию для сверления, потребуется:

• мощный каркас для двигателя, который будет легко перемещаться по вертикальной линии;
• столешница, где будет закреплен по строгой вертикальной линии штифт;
• в роли штифта, можно взять от автомобиля. Она будет служить готовым передвигающим двигатель приспособлением;
• приделать колесико для перемещения и приварить к рейке держатель двигателя.

Принцип работы, такого станка очень прост. Мотор приводит в движение головку для сверла, благодаря ременной передаче. При этом двигатель и патрон для сверла, во время работы нераздельны и передвигаются по вертикальной линии одновременно, благодаря совместному креплению.

Переносной механизм из ручной дрели

Очень удобно, пользоваться сверлильным станком из ручной дрели в тех случаях, когда нет возможности подключить электрическую дрель к источнику питания. Для изготовления станка, можно использовать деревянный каркас:

• основание выполняется из доски 30х20 см и толщиной 40 мм;
• прикрепляется вертикальная дощечка строго под углом в 90 о С;
• вертикальная стенка также должна быть из толстой доски, минимум 30 мм, а закрепить ее надежно помогут металлические уголки и шурупы.

На вертикальной стенке крепятся металлические полозья (их можно взять со старой мебели или купить в магазине), к ним прикрепляется держатель ручной дрели. Таким образом, дрель будет свободно ходить вниз и вверх, однако, этого мало. Чтобы дрель не падала под своим весом, к держателю дрели и основанию станка крепится пружина нужной упругости.

Не стоит забывать и про ручку, которую понадобится крутить. Ее движению ничто не должно препятствовать. В итоге должен получиться агрегат, который приводится в движение вручную и не требующий питания.

Видео: Сверлильный станок из дрели своими руками

Изготовление простого сверлильного станка из дрели

Наверное, вы уже посмотрели, сколько стоит обычный сверлильный станок на рынке и теперь попали на эту страничку с целью сэкономить огромную кучу денег. И это вполне логично, поскольку нет смысла переплачивать за «понты» и сейчас мы рассмотрим, как сделать простенький сверлильный станок из дрели своими руками. Будем использовать только подручные материалы, которые не надо покупать в магазине, а можно найти в своем гараже или добыть из старой мебели.

Тем не менее, сделать сверлильный станок из дрели своими руками без затрат невозможно. За основу возьмем дрель с мощностью 450-800 Вт – вот ее как раз и придется купить. Но можно сэкономить, если у вас есть старый инструмент с поломанным корпусом, отбитой ручкой или другими повреждениями корпуса. Нам он не потребуется, поскольку вместо всего аппарата можно вынуть и зафиксировать только двигатель с патроном, также можно вынести наружу кнопку. Теперь рассмотрим, как собрать сверлильный станок своими руками, перейдем от слов к делу, так сказать. При наличии нужных материалов или их заменителей на все нам потребуется около 1 часа.

Сооружаем стойку и крепление для сверлильного станка из дрели

Сначала нужно позаботиться об удобном основании, на котором будут фиксироваться направляющие элементы. Это может быть деревянный брус, металлический квадрат, но лучше всего взять большую и старую деревянную колоду, диаметр которой будет не менее 40 сантиметров – так будет намного удобнее. Стойка сверлильного станка для дрели должна быть достаточно тяжелой, чтобы при размещении инструмента на небольшом плече она не переворачивалась. Если станок будет стационарным и не переносится, тогда можно колоду поменьше, но ее нужно будет закрепить.

Для крепления колоды к основанию (допустим, у вас есть деревянный или металлический стол) надо использовать уголок с отверстиями. Одну полку уголка крепим шурупами к колоде, вторую привинчиваем к деревянному столу или берем на болты, если основание металлическое. Теперь желательно вскрыть колоду лаком, чтобы стойка сверлильного станка под дрель не пришла в негодность через несколько лет даже при наружном использовании.

Собираем сверлильный станок из дрели

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:

ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.

ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.

ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели  и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).

ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.

ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.

ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

Мы рассмотрели, как сделать сверлильный станок своими руками, теперь конструкция позволяет делать точные отверстия, но все же остается очень тяжелой, поскольку рычагом нужно будет поднимать туда-сюда дрель. Это легко решается с помощью обычной пружины, взять которую можно в любом хозяйственном магазине или на автомобильном рынке (часто используются для педалей на большегрузной технике).

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.

Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее. Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты.

DIY сверлильный станок из стойки и ручной электродрели.

Всем добрый день! В этом обзоре я покажу, как удалось сделать небольшой простой сверлильный станок из приобретенной стойки под дрель и имеющейся, но редко используемой, ручной электродрели. Я постарался сделать законченное и удобное приспособление для любительских и бытовых нужд, без претензий на профессиональное применение. Как всегда, в обзоре описание процесса, чертежи, и полученный результат.

Все предыдущие года для сверления отверстий я вполне обходился шуруповертом, ну очень редко ручной дрелью. Этого вполне хватало, на деталях с небольшой толщиной проблем не возникало. Другой вопрос сверление четко вертикальных отверстий в большой толщине материала, иногда получается контролировать вертикальность сверла, иногда не очень.
Рассверливание меньшего отверстия сверлом большего диаметра: зачастую, при рассверливании изначальный центр отверстия мог и сместиться, в зависимости от того, как там себя найдет сверло.

Чтобы избежать всех этих проблем, ответственные детали и заготовки сверлить надо на сверлильном станке, которого естественно нет.
Я уже дошел до кондиции, когда сверлильный станок нужен, но вот что точно я от него хочу, какие параметры для меня важны, и какой нужно выбрать – я пока не знаю. Поэтому для наработки опыта и формирования у себя будущих потребностей, для лучшего и эффективного вложения средств в сверлильный станок в будущем, я решил поупражняться на самодельном станке из стойки для ручной дрели.

Можно было купить просто стойку, разместить в ней дрель и пользоваться, но мне необходимо было сделать удобное включение и выключение дрели, а также удобную регулировку скорости вращения. Поэтому я решил сделать для стойки небольшой постамент, с размещенными в ней органами управления, а также ящиком для сверл и других принадлежностей.
А на самом основании стойки решил сделать более широкий стол для размещения и фиксации заготовок под сверление. В ходе проектирования получилась вот такая конструкция (стойка и дрель в модели другие, взял из 3D Warehouse):

Конструкция ящика следующая, с установленным в нем органайзером под часто используемые сверла:

Чертежи с размерами:

Изучив просторы сети и отзывы, была выбрана уже довольно известная стойка для дрели Энкор 20090 с цельнометаллической колонной и чугунными основанием и кареткой. (Паспорт стойки)
Несколько фото распаковки и сборки:

Люди в отзывах пишут про люфт в пластиковой направляющей каретки, и небольшом люфте в точке колонна-каретка, но не у всех. Мне достался люфт пластиковой направляющей, который вылечился просто подкладыванием кусочка пластика от папки для бумаг. Люфт пропал вообще, каретка стала туго ходить вверх-вниз, но густая силиконовая смазка убрала и эту проблему. Стойка отличная, тяжелая, монументальная!

В качестве рабочей части нашего станка выступила старенькая, но бодрая дрель Интерскол ДУ13/780ЭР:

Дрель плотно зашла в приемное гнездо на стойке, люфтов нет, фиксация отличная:

Начинаем собирать наш постамент с ящиком. Напиливаем детали постамента. В проекте я заложил фанеру толщиной 10 мм, но так получилось, что у меня стоял уже начатый лист 12мм, который я почему-то принял за 10мм, от этого у меня плыли размеры и я еще долго не мог понять почему ):

Собираем на саморезы и ПВА:

Напиливаем детали внутреннего выдвижного ящика, дно ящика из фанеры 6мм:

Собираем ящик:

Готовим и вклеиваем заднюю и переднюю заглушки постамента:

Для выдвижного ящика используем мебельные шариковые направляющие:

Для крепления ящика к петлям положил рядом лист фанеры и подложил четыре 10-ти рублевых монеты для создания равномерного зазора между ящиком и основанием постамента:

Выпиливаем и приклеиваем на ПВА лицевую панель ящика, зазоры также регулируем монетами:

Не забываем сделать ручку для открытия ящика:

В качестве начинки для управления включением/выключением и регулировкой оборотов подобрал в закромах вот такой комплект: реле с катушкой 230V, две кнопки, c NO и NC контактами, и симмисторный регулятор оборотов (2000Вт) с Aliexpress:

На передней панели размечаем отверстия под кнопки и потенциометр регулятора:

Сверлим отверстия. Под ручку потенциометра пришлось сделать небольшое углубление дремелем с фрезой, так как толщина лицевой панели 6 мм, и ручка нормально на вал потенциометра не садилась:

Примеряем кнопки:

На заднюю заглушку блока кнопок решил поставить розетку под вилку дрели, а также сальниковый ввод для провода питания от сети:

Берем верхнюю крышку постамента, размечаем и сверлим отверстия для крепления основания стойки (верхнюю крышку постамента не приклеивал, крепил только на саморезы):

Переходим к изготовлению сверлильного стола. Будем делать из двух листов фанеры:

Соединяем два листа на четыре самореза, размечаем и выпиливаем лобзиком паз под колонну нашей стойки, дорабатываем дремелем:

Размечаем закругление углов:

Размечаем, берем фрезер и пазовой фрезой ф10мм по фанерному упору делаем пазы под перемещаемые прижимы стола, а также скругления стола:

Разбираем нашу деталь, берем нижний лист, размечаем и сверлим в нем отверстия для крепления стола к основанию стойки:

С обратной стороны, для крепления использовал вот такой крепеж с резьбой М8, чтобы утопить шляпки, сделал углубления дремелем:

Берем верхний лист стола, размечаем и выпиливаем квадратное отверстие 70х70 мм под сменный вкладыш. Вкладыш размещаем со смешением относительно центра, чтобы его можно было переворачивать и использовать все стороны квадрата вкладыша:

Склеиваем на ПВА оба листа нашего стола:

Готовим зажимы для стола. Их сделал из обрезков фанеры, немного скосил полученную пятку, чтобы получался хороший зажим тонких деталей. Отверстие 8мм под прижимной болт немного выработал в продольном направлении, чтобы болт в детали мог отклоняться относительно вертикальной оси.

Пробуем наш зажим в действии, используем длинный мебельный болт M8, шайбы и барашковую гайку:

Берем все полученные детали станка, шлифуем и покрываем маслом:

Ставим все компоненты системы питания и управления, кнопки и реле подключены по схеме с самоподхватом:

Делаем проверку включения, всё ставим и фиксируем провода:

Снизу постамента ставим прорезиненные ножки:

Крепим сверлильный стол к основанию стойки гайками М8:

Далее крепим уже основание со столом к верхней крышке постамента болтами и гайками М6:

Вставляем ящик, смотрим, что пока получилось:

Переходим к изготовлению органайзера для сверл. Все детали горизонтального отделения органайзера из фанеры 6мм. Выпиливаем по чертежу основание, напиливаем тонкие полоски фанеры, и собираем бортики на ПВА:

Напиливаем на столе разделители шириной 6мм (для таких операций мне на распиловочном столе пришлось сделать вкладыш нулевого зазора из алюминия, так как изначальная поверхность стола уже износилась, и на фанере пошли сильные сколы):

Разделители клеим через шаблон 14 мм на ПВА. Глубину и ширину (6х14 мм) отделения брал из расчета своих пальцев, чтобы я мог без труда взять мелкое сверло со дна отделения:

Вертикальный органайзер под самые ходовые сверла (два отделения под сверла по металлу и по дереву) решил сделать из фанеры 12 мм, но сверху приклеить полоску из фанеры 6мм, так как в торец фанеры сверлится совсем плохо:

Примеряем наш вертикальный органайзер к горизонтальному:

Размечаем и насверливаем уже на нашем столе отверстия в органайзере всеми доступными сверлами, от 8мм до 1мм с шагом диаметра 1 мм:

Примеряем оба органайзера в ящике:

Покрываем маслом новые детали, ставим в ящик. Вертикальный органайзер ставим на мелкие петли, чтобы его можно было откидывать в полностью вертикальное положение и иметь доступ к сверлам в нижнем отделении.
Перед горизонтальным органайзером приклеил в ящике упор из куска фанеры 6мм, после него в ящике чуть позже будет органайзер под фрезы, зенковки и другие крупные сверла. Также заготовил несколько квадратных сменных вкладышей:

Собираем все детали станка, сворачиваем и крепим кабель дрели, чтобы не мешал:

Работаем:

Сверлильный станок получился годный. Сверлить так гораздо удобнее, и главное точнее и аккуратнее. Нет конечно поддержания оборотов, с ним было бы еще комфортней, но я уже начинаю привыкать, какую скорость надо выставить на дрели и силу погружения для материала, чтобы не просаживать дрель, но и не испортить заготовку или деталь высокими оборотами. Это всё опытом отрабатывается. Поработаю на нем, пойму, что мне нужно и важно от станка, какие параметры мне будут критичны, чтобы возможно в будущем рассматривать «взрослый» станок.

В ближайших планах сделать к станку небольшие тиски для вертикального крепления заготовок и шлифовальный барабан, они мне нужны для приближающихся проектов.

3D модель станка в SketchUp: ссылка

Сверлильный станок из дрели своими руками: чертежи и варианты конструкций

Предназначение сверлильных станков — высокая точность сверления отверстий, вследствие которых получаются идеальные окружности разного диаметра и глубины, как сквозные, так и глухие. Замена сверла на фрезу позволяет использовать его в качестве фрезерного станка с малой мощностью.

Содержание

• Что такое сверлильный станок
• Область применения самодельных сверлильных станков
• Подготовка к работе
• Инструкция по созданию станка
• Варианты самодельных сверлильных станков

Работа сверлильного станка

Что такое сверлильный станок

Сверлильный станок — приспособление, относящееся к сверлильной группе металлорежущих устройств. Применяя другие насадки, помимо круглых отверстий, на нем можно выполнять:

• полу чистовую механическую обработку деталей резанием;
• цилиндрические и конические отверстия;
• рассверливание имеющихся отверстий;
• вырезание дисков;
• нарезание внутренней резьбы;
• вырезание до требуемых размеров.

Сверлильные станки подразделяются на: работающие в вертикальных и горизонтальных плоскостях, одношпиндельные и многошпиндельные, координатно-расточные. Каждый тип имеет свои буквенные обозначения, по которым можно определить их группу и предназначение. Присадочные мини-агрегаты имеют более скромный принцип действия, достаточный для работы в условиях дома.

Вариант вертикального станка

Область применения самодельных сверлильных станков

Область применения сверлильных станков, изготовленных своими руками, намного уже промышленных аналогов.

Для справки! Сверлильный станок своими руками из дрели в основном используется для сверления горизонтальных, радиально-смещенных отверстий, для растачивания уже готовых деталей.

Если для сверления отверстия в тонком материале достаточно простой дрели, то для толстого бруса понадобится станок. Ручным инструментом можно испортить полуфабрикат.

Ручные аналоги не могут заменить выпускаемые промышленностью приспособления, тем не менее, для любителей мастерить они станут хорошим подспорьем в выполнении несложных работ (сверление, проделывание мебельных пазов) по дереву, пластику, ПВХ, металлу, фанере.

Подготовка к работе

Самодельный станок для дрели включает в себя каркас со станиной, механизм вертикального перемещения сверла, электрический привод. Сверла фиксируются патроном электродрели. Перед тем, как приступить к работе по изготовлению сверлильного устройства готовится эскиз самодельного станка, подбираются необходимые инструменты, крепежи.

В зависимости от выбранного материала могут понадобиться дисковые или циркулярные пилы, угловая шлифовальная машинка, сварочный инвертор, инструменты для столярных работ.

При разработке чертежа особое внимание уделяется размеру посадочного места электродрели и вылету сверла.

Для справки! Самой простой в изготовлении является конструкция из дерева. Она, конечно, не такая прочная, как из металла, но для производства пластин с печатными проводниками вполне подойдет.

Конструкция самодельного сверлильного приспособления, изготовленного из дерева

К основным конструктивным компонентам сверлильного станка относят:

• узел вращающегося инструмента с установленным на нем шпинделем с закрепленным патроном для сверла;
• электрический мотор;
• ременную передачу;
• стойку с прикрепленным вращающимся узлом;
• тяжелую опорную станину из металлического литья, к которой крепится стойка.

Для изготовления сверлильного устройства понадобятся уголки, профиль, лист металла или чугуна, патрон, стальной тросик, электрический двигатель, панель управления, крепежные болты с набором гаек. Для соединения металлических частей между собой — сварочный аппарат.

Конструкцию можно просто поставить на столешницу стола или закрепить при помощи болтов. На станке сверлят не только круглые отверстия, вспомогательное движение шпинделя помогает делать на нем и другие операции.

Схематическое изображение станка

Инструкция по созданию станка

Первым делом в домашних условиях приступают к изготовлению столешницы. Для прочного основания лучше использовать металл размером 300*700 миллиметров и профильные трубы 250*350 миллиметров, соединенные между собой сваркой. Сверху труб приваривают металлическую столешницу.

Для стойки станка удобно использовать уголки с ребром жесткости в 25 миллиметров. 2 уголка, сваренные между собой, образуют нужный квадрат. Швы уголков зачищают и приваривают к основанию под углом в 90 градусов.

Изготовление столешницы

Для поступательных движений подъемного механизма понадобится тридцати сантиметровый металлический профиль, который одевается на стойку. Его плавному ходу, скольжению по стойке не должны препятствовать сварочные швы.

Подъемный механизм должен плотно прилегать к стойке станка. Для избежания зазора используют подшипники скольжения, закрепленные на распорной планке. На подъемный механизм сваркой закрепляется болт, в уголке вырезается отверстие, в которое продевается крепежный стержень. Завершает конструкцию мощная пружина, выступающая амортизатором.

Теперь можно приступить к закреплению двигателя. Для его крепления необходимо сделать дополнительную платформу из профиля 60 миллиметров. Отрезав 30 миллиметров профиля, в нем прорезают в верхней и нижней части отверстия под трос, затем приваривают к подвижному механизму, закрепленному на стойке. Для накрутки троса, у основания стойки закрепляется ручка. Для ее изготовления можно использовать металлический прут с диаметром 15 миллиметров.

Регулировка высоты подъема и погружения сверла в рабочий материал осуществляется механизмом тормозного устройства от велосипеда. Для продевания тормозного тросика и его намотки в стойке просверливают сквозное отверстие, в которое продевается болт с двумя накрученными на него гайками. В пространство между ними вставляется трос.

Еще одна гайка фиксирует болт на стойке. Для верхнего натяжного фиксатора используют натяжную лапку размером 20*100 миллиметров с прорезью. Натяжение троса, проходящего внутри пружины, производят закручиванием верхней гайки.

Конструкция механизма подъема

Для крепления двигателя вырезают пластину, которая точно совпадает с подготовленным крепежным местом. Профильную трубу и пластину сваривают между собой под углом в 90 градусов. Дрель на пластину крепится болтами.

Между валом двигателя и патроном устанавливается переходная муфта, крепится патрон. К электрической части подключается переключатель направляющий вращение двигателя, кнопка запуска и остановки сверлильного станка.

По завершении этапов сборки все сварочные швы подлежат зачистке, узлы конструкции — смазке, металлические и деревянные детали — обезжириванию, грунтовке и окраске. Чтобы краска не попала на трос и резьбу, их обматывают малярным скотчем.

Варианты самодельных сверлильных станков

Вариантов самоделок много. Для их изготовления используют отслужившие свой век автомобильные рулевые рейки, подсоединенные к асинхронному двигателю от стиральной машины ремнем передачи, и даже старые микроскопы. Но самым эффективным являются самодельный станок, изготовленный из дрели.

Его можно изготовить из домкрата, служащего стойкой, приваренной к массивной пластине из стали, нескольких полос металла, швеллера. Вместо дрели допускается использовать шуруповерт. Приспособление простое в сборке и не требует больших денежных вложений. Для лучшей устойчивости его прикручивают к столешнице стола.

Станок с двигателем от стиральной машины

Изготовленный в домашних условиях сверлильный станок не будет уступать многим своим фабричным аналогам, а стоимость его будет намного ниже тех, что продаются в магазине.

Переносной сверлильный станок на электромагнитной подошве своими руками из ручной дрели | Сделай Сам

Сделай Сам – Своими Руками

6 тыс. подписчиков

15.02.2022

При работе с большими металлоконструкциями возникают сложности с их сверлением под прямым углом. Ручной дрелью сделать это ровно невозможно. В таком случае поможет переносной сверлильный станок. Он оснащается электромагнитной подошвой, поэтому мгновенно фиксируется на стальной поверхности, позволяя ее просверлить. Рассмотрим подробно, как его изготовить.

Материалы:

• Электромагнитные замки 12В 180 кг – 3 шт. – http://alii.pub/68y2bo
• листовой металл 2 мм, 5 мм, 10 мм;
• зубчатая рейка;
• шестерня под рейку;
• винты, болты;
• блок питания 12В – http://alii.pub/68y2cg
• выключатели – 2 шт. – http://alii.pub/68y2g5

Процесс изготовления сверлильного станка на магнитной подошве

Для фиксации станка будут использоваться 3 электромагнитные замки.

Их нужно разобрать, и просверлить на обратной стороне монтажные отверстия.

Из листовой стали вырезается пластина для крепления замков.

Она просверливается, и замки прикручиваются на нее вплотную друг к другу. Для этого в отверстиях нарезается резьба. Для крепления применяются болты под шестигранник.

На полученный блок привариваются бортики из вырезанных полос. В одной из них нужно будет сделать отверстия, чтобы вывести провода от электромагнитов. При выполнении сварочных работ замки следует снять. Швы после сварки зачищаются.

Сразу же нужно вырезать из листовой стали накладку, и прикрутить ее на подошву. К ней будет прививаться колонна станка.

Сама колонна будет иметь хитрое устройство в виде направляющей и скользящего механизма. Для ее изготовления берется стальная полоса сечением 10 мм или больше. В ней нужно вырезать ровный паз.

На заготовку с пазом приваривается парой прихваток полоса поуже, такой же длины. На боковые зазоры ввариваются две узкие вставки.

На стык между узкой полосой и вставкой навариваются прихватками еще 2 полосы. Затем соединенные сваркой детали просверливаются, как на фото.

После этого необходимо сошлифовать торцевые прихватки, чтобы рассоединить заготовки. В итоге получаем деталь с пазом и бортиками, и еще 3 полосы. В отверстиях первой нарезается резьба.

Таким образом, полосы можно собрать в колонну, скрутив винтами с потайными головками. В колоне остается одна скользящая полоса.

Последнюю нужно просверлить, и соединить винтами с небольшой вставкой, двигающейся в пазу. С обратной стороны винты необходимо вкрутить в зубчатую рейку.

По бокам рейки перпендикулярно плоскости колонны привариваются полосы для крепления шестерни. В них просверливают отверстия, чтобы ввести ось, на которой будет вращаться шестерня, передвигая тем самым зубчатую рейку.

С внешней стороны на эти полосы привариваются кольца из трубки с впрессованными подшипниками. Это обеспечит оси с шестерней легкое вращение.

С обратной стороны колонны нужно поставить площадку для крепления дрели. Она представляет собой пластину, и вставку. Они фиксируются к той же полосе, что и зубчатая рейка.

Далее колонна приваривается к накладке подошвы, сделанной ранее. Здесь важно соблюсти прямой угол. Затем колонну можно соединить с магнитной площадкой.

После этого необходимо установить дрель. Для этого из трубы делается хомут. Он приваривается к ранее сделанному креплению через проставку. С помощью хомута дрель надежно зажимается. Теперь, если вращать шестерню, то дрель будет подыматься и опускаться.

Далее нужно заняться рукоятью подачи. Ее основные делается из обрезка головки, с вваренной удлиненной гайкой, соответствующей по резьбе оси шестерни. К оголовку приваривается 3 луча из прутка.

На их края надеваются ручки от отверток. Для этого прутки греются, и пластиковые рукояти вплавляются сверху.

Из тонкого листового металла сваривается кожух с ручкой, чтобы закрыть колонну. Без него ее зазоры забьются, и механизм будет заклинивать.

Теперь можно покрасить детали. Поле этого станок собирается.

Чтобы электромагнитная подошва работала, нужно подключить ее к блоку питания на 12В.

Тот легко прячется в кожух. Запитать блок можно от провода, идущего к дрели. Также в кожух врезается 2 выключателя. Один будет запускать дрель, а второй магнитную подошву.

Такой станок может фиксироваться на любой стальной поверхности даже вверх подошвой. Он будет незаменим там, где требуется точное ответственное сверление.

Качественные и долговечные сверла на АлиЭкспресс со скидкой – http://alii.pub/5zwmxz

Смотрите видео

Стойка для дрели из старых амортизаторов без сварки и без обработки металлов – https://sdelaysam-svoimirukami.ru/8407-stojka-dlja-dreli-iz-staryh-amortizatorov-bez-svarki-i-bez-obrabotki-metallov.html

Поделиться в социальных сетях

Вам может понравиться

Сверлильные инструменты и их применение в вашем доме

Часто бывает, что домовладельцам нужно что-то повесить или починить. В обоих случаях для этого нужно просверлить отверстия. Однако не каждое сверло идеально подходит для каждого типа работ. Это может показаться простым, но мир бурения огромен и захватывающий. Давайте немного поговорим о сверлильных инструментах и ​​их использовании для домовладельцев. Согласно DrillingAdvisor, различные электрические дрели могут выполнять множество работ своими руками в вашем доме.

История бурового инструмента

Более 37 000 лет назад Homo Sapiens осознал преимущества вращающихся инструментов. Во-первых, это был острый камень, который при вращении руками просверливал отверстие в другом материале. Около 10 000 лет назад люди использовали луковые сверла в качестве первых машинных сверл. Они использовались в работах по дереву и камню, а также в стоматологии и для разведения огня.

В 221 г. до н.э. китайская династия Цинь изобрела маслобойные сверла, которые использовались для сверления отверстий большого диаметра. В 1885 году Исаак Зингер построил паровую маслобойку по методу, который использовали китайцы. Однако величайшим достижением в мире бурения стало изобретение электродрели. Он был создан Артуром Джеймсом Арнотом и Уильямом Бланчем в 1889 году., но первая дрель, похожая на те, что есть у нас сегодня, была запатентована компанией Black & Decker.

Для чего нужен буровой инструмент?

Каждому домовладельцу рано или поздно понадобится буровой инструмент. Например, допустим, вы купили новую навесную полку на кухню. Для крепления на стену придется просверлить несколько отверстий. Кроме того, если вы хотите прикрепить два предмета друг к другу, вам нужно будет просверлить отверстия и вставить винты.

Всегда следуйте стандартам MEP (механическая, электрическая и сантехническая техника). Обязательно наймите инженера, который полностью квалифицирован для любого типа проекта в вашем доме или коммерческом помещении.

Также, в зависимости от типа дрели, можно использовать ее для откручивания сильно затянутых шурупов. Однако это может быть сложно сделать с помощью аккумуляторной дрели, поскольку их батареи не могут обеспечить достаточную мощность для этого.

Типы бурового инструмента

Как уже упоминалось, существуют различные типы буровых инструментов. Независимо от того, какой инструмент вы используете, обязательно надевайте защитные очки, перчатки и пылезащитную маску. Конечно, вы всегда должны использовать качественные инструменты. Итак, давайте посмотрим, какие существуют наиболее распространенные виды сверл.

Ручная дрель

Ручная дрель — простейшая форма дрелей. Они идеально подходят для предварительного сверления отверстий перед установкой шурупов внутрь. Просто поворачивайте сверло влево и вправо, пока наконечник не войдет в дерево. Затем продолжайте поворачивать сверло вправо, пока не достигнете необходимой глубины. Эти инструменты превосходны, так как они не требуют энергии и очень просты в использовании.

Ручная дрель и скоба

Несмотря на то, что мы живем в 21 веке, люди до сих пор пользуются этими инструментами. Они намного тише электродрели и позволяют делать точные отверстия. Вы можете использовать их для дерева и мягких материалов, но даже в этом случае они не могут делать глубокие отверстия. Существуют также долота, созданные специально для этого типа буровых инструментов, которые обеспечивают повышенную точность.

Стандартная электрическая дрель

Эти сверла отлично подходят для большинства ремонтных работ. Они позволяют закреплять более тяжелые предметы, проделывая отверстия и используя шурупы. Существует два типа электрических дрелей: дрели с питанием от аккумулятора и дрели с питанием от кабеля.

С первыми все в порядке, потому что вам не нужно все время находиться рядом с блоком питания. Кроме того, вам не мешают кабели. С другой стороны, дрели с кабелем обычно намного мощнее.

Перфоратор

Перфораторы

аналогичны стандартным моделям, но имеют дополнительную функцию «удара». Они отлично подходят для сверления твердых материалов, таких как бетон и камень. Многие модели позволяют переключаться между ударом и вращением или даже использовать оба режима одновременно.

Настольный сверлильный станок

Эти устройства немного сложны в использовании для новичков, но могут оказаться бесценными для профессиональных мастеров-сделай сам. Главное преимущество этих сверл в том, что они позволяют делать очень точные отверстия. Кроме того, они обычно производят много энергии и могут использоваться для различных материалов.

Типы сверл

Помимо инструментов для бурения большое значение имеет выбор правильного бурового долота. Существует множество различных типов сверл, но давайте упомянем те, которые домовладельцы используют чаще всего.

Скручивающие биты

Эти биты наиболее широко используются. Они универсальны и подходят для большинства материалов, но не идеальны. Использование более специализированных бит всегда является лучшим вариантом. Кроме того, спиральные биты отлично подходят для сверления стали.

Биты для каменной кладки

Биты по каменной кладке

легко узнать, так как их наконечник шире корпуса. Они отлично подходят для кирпичей, камней и раствора, но вы всегда должны использовать их с включенным молотком. В противном случае наконечник довольно быстро изнашивается.

Вставки для дюбелей

Эти биты всегда имеют острый наконечник, а их режущие кромки направлены в противоположную сторону. Они идеально подходят для сверления чистых и точных отверстий в древесине. Однако их нельзя использовать для сверления металла или пластика.

Плоские биты

Если вам нужно просверлить большие отверстия там, где другие типы долот дороги, то лучшим решением будут плоские долота. Они имеют низкую стоимость и низкую производительность и делают грубые отверстия в древесине.

Единственным преимуществом плоских бит является их цена. Их стоит выбирать, если не важна аккуратность отверстия, а покупка дорогих бит – ненужные затраты.

Шнеки

Это низкоскоростные биты с высоким крутящим моментом. Они энергоэффективны и производят очень чистые отверстия. Кроме того, вы можете использовать их с большинством аккумуляторных дрелей, если инструмент может создавать достаточный крутящий момент. Однако шнеки склонны к заклиниванию, поэтому всегда следует покупать несколько на всякий случай.

Несколько слов напоследок

Выбор подходящего сверла может быть сложным, если вы никогда раньше не использовали дрели. Однако, со всей информацией, которую мы упомянули, выбор правильного инструмента становится намного проще. В какой-то момент вам обязательно понадобится сверлильный инструмент, поэтому убедитесь, что вы выбрали правильный инструмент, и не забывайте о важности правильных бит.

Nearby EngineersКомпания New York Engineers имеет опыт проектирования MEP более чем в 1000 проектов. Свяжитесь с нами по электронной почте ([email protected]) или по телефону (646-877-0767212-575-5300) и убедитесь, что ваши строительные системы соответствуют нормам.



Проверено! 5 простых способов просверлить отверстие без дрели

Итак, у вас нет дрели. Или, может быть, вы на полпути к выполнению проекта, и ваша дрель перестала работать (навсегда или до тех пор, пока вы не зарядите ее снова). Что вы делаете?

Честно говоря, лучше всего пойти и купить дрель. Но если по какой-то причине это не вариант, я перепробовал кучу способов просверлить отверстие без дрели. Спойлер:

Лучший способ просверлить отверстие без дрели — взять гвоздь или шило и забить его в материал. Затем вытащите шило или гвоздь из материала, а отверстие используйте по назначению.

(И, к вашему сведению, если вы не можете купить дрель из-за денег, могу ли я порекомендовать дрель DrillMaster от Harbour Freight? Она у меня была много лет, и она просто ужасна, но она сверлит отверстия и стоит 15 долларов. цена не может быть лучше.)

Примечание: Этот блог содержит партнерские ссылки. Если вы нажмете и совершите покупку, я могу получить компенсацию (без дополнительных затрат для вас).

Способ 1. Используйте шило

Возьмите шило и поместите его в то место, где вы хотите сделать отверстие. Затем возьмите молоток и вбейте шило в дерево.

Шила маленькие, так что эта дыра будет не очень большой, но дырка у вас будет!

Признайте, что простота этого метода (и всех других методов) напрямую связана с материалом, с которым вы работаете. Гипсокартон? Очень просто. Мягкая древесина? Не так уж и плохо. Лиственных пород? Вас ждут какие-то дела. Каменная кладка? Иди покупай дрель.

Я проверил этот метод на 1/2-дюймовой фанере, и это оказалось довольно просто. 4 звезды; минус один прежде всего за тот факт, что размер вашей дырки не больше размера вашего шила (хотя позже в статье у меня есть несколько способов сделать дырку больше!)0007

Метод 2: использование гвоздя

Этот метод почти идентичен методу с шилом, за исключением того, что вместо шила используется гвоздь. Это имеет то преимущество, что если у вас есть выбор из множества гвоздей, вы можете выбрать гвоздь, соответствующий размеру отверстия, которое вы ищете.

Однако в конце у вас есть дополнительный шаг – вытащить гвоздь из материала.

Обязательно выбирайте гвоздь с большой шляпкой, иначе гвоздь может просто застрять в материале. В качестве альтернативы, если у вас есть гвозди только с маленькими головками, возьмите набор гвоздей и забейте гвоздь до упора в материал.

Чтобы сделать отверстие, вбейте гвоздь в дерево.

(Если вас интересует шина и то, как я странно держу вещи… Я отрезал себе большой палец настольной пилой. Было очень весело (нет), и вы можете услышать всю историю в этом (не -графика) Видео на Youtube.)

Если ваш гвоздь пробивается с другой стороны до того, как он полностью вошел в дерево, это здорово! Не утруждайте себя дальнейшим забиванием; просто вытащите гвоздь другой стороной молотка.

Если вам нужно забить гвоздь до упора в дерево, облом. Выбраться таким образом труднее, но не невозможно ни в коем случае. Поместите сторону молотка с когтем под шляпку гвоздя и удалите гвоздь из дерева.

Теперь у тебя есть дырка!

Это тоже было довольно просто. Я дам ему 4 звезды; минус один за то, что в конце пришлось вытаскивать гвоздь.

Способ 3: Самозаворачивающиеся винты

Если у вас есть самозаворачивающиеся винты, вы можете использовать их, чтобы сделать отверстие. Чтобы определить, являются ли ваши винты самоходными, посмотрите на резьбу винта. Есть ли в нем вырез, как на картинке ниже? Если да, то это самозакручивающийся винт.

А если совсем уж отчаялся, то можно взять обычный винт и попробовать сделать в нем насечку напильником. Это, вероятно, больше проблем, чем того стоит, но это вариант.

Чтобы действительно «просверлить» отверстие, поместите саморез в то место, где вы хотите сделать отверстие. Вкрутите шуруп в материал с помощью отвертки. Как только он полностью пройдет через материал (или настолько глубоко, насколько это возможно), выкрутите винт, повернув отвертку в другом направлении.

Если шуруп прошел через отверстие до упора, здорово! Если нет, вы можете использовать шило (или другой длинный острый предмет) и молоток, чтобы сделать отверстие.

Я опробовал этот метод на фанере толщиной 1/2″, и после того, как отверстие было начато, все оказалось довольно просто. Начало лунки было самой сложной частью, но даже это заняло всего 30 секунд или около того.

Стоит отметить, что это создало меньшее отверстие, чем шило и гвоздь, поскольку часть отверстия представляет собой диаметр хвостовика винта, а не весь диаметр резьбы. 3 звезды.

Метод 4: металл и тепло

Следующий метод можно описать как «прожигание дерева». Я сделал это на улице, потому что срабатывает пожарная сигнализация.

Я снова использовал шило, в основном потому, что заостренный конец облегчает задачу, но на этот раз пропустил молоток (поскольку этот метод должен отличаться от первого!)

Но любая раскаленная металлическая штука должна сработать – проволока или половинка острогубцев должны дать тот же эффект.

Чтобы сделать отверстие, нагрейте металл в источнике тепла. Я использовал свечу.

Вставьте нагретый конец металла в дерево*. Древесина должна сгореть, образовав дыру.

Повторяйте, пока не доберетесь до другой стороны леса.

*Обратите внимание, что здесь я продолжаю говорить о дереве — я бы не стал пробовать этот метод на гипсокартоне. Последнее, что вам нужно, это сжечь свой дом.

Тем не менее, это отличный метод для пластика, так как тепло плавит пластик без особых усилий.

Точно не скажешь из-за обгоревшего дерева и копоти, но клянусь, дыра прошла насквозь!

Что касается того, насколько хорошо на самом деле прошел процесс — это было легко, но, безусловно, это был самый трудоемкий метод. Мне, наверное, понадобилось 5 минут или около того, чтобы прожечь все дерево. Может быть, это было бы быстрее с более горячим источником тепла, я не знаю, но я бы, вероятно, использовал этот метод, только если бы он был единственным, который я мог использовать. 2 звезды.

Метод 5: Долото

Преимущество метода долота в том, что его можно использовать для проделывания отверстий большего размера, чем другие перечисленные здесь методы.

Нарисуйте круг на доске, чтобы понять, какого размера круг вы хотите сделать.

Затем возьмите долото и поместите его перпендикулярно дереву на нарисованном круге. Ударьте молотком, оставив вмятину на дереве.

Вращайтесь по кругу, оставляя множество маленьких вмятин.

Затем выдолбите центр круга, выковыривая древесину, пока не закончите отверстие.

Это было достаточно просто, но созданная мной дыра была очень грязной. Однако у меня не так много опыта работы с долотом, поэтому, возможно, если бы у меня было немного больше навыков, это выглядело бы более аккуратно. Однако это создало большую дыру, так что это было хорошо. 3 звезды.

Бонус: метод, который я не пробовал

Итак, еще до того, как электроинструменты стали чем-то особенным, люди использовали что-то под названием «луковая дрель», чтобы делать отверстия. Если у вас есть ножовка, вы можете довольно легко сделать одну из них, заменив лезвие веревкой и обернув шило или другой острый предмет в веревку.

(Можете ли вы сказать, что я большой поклонник шила?)

Но я не пробовал это, честно говоря, потому что это выглядело как гигантская боль, чтобы сделать и использовать, и я пытаюсь написать пост о способах просверлить дырку без дрели, которые на самом деле несложные.

Так что я пропустил это. Но знайте, что это вариант, если вы не смогли найти здесь что-то, что сработало!

Методы электроинструмента

Возможно, в данный момент у вас нет дрели, но в вашем распоряжении есть другие электроинструменты. Потрясающий! Вот некоторые другие менее очевидные инструменты, которые также могут просверлить отверстие для вас:

Dremel

Если у вас есть Dremel (или аналогичный инструмент), они могут просверлить отверстия с помощью соответствующей насадки. Размер отверстия довольно ограничен сверлами, которые подходят для Dremel, но это, безусловно, лучше, чем ничего!

Присоедините спиральное сверло, предназначенное для Dremel, к инструменту и держите инструмент перпендикулярно дереву, которое вы пытаетесь разрезать. Затем запустите станок и просверлите отверстие.

Если вы хотите, чтобы ваше отверстие было определенной глубины, вы также можете использовать приспособление для определения глубины резания, чтобы создать ее.

Погружной фрезерный станок

Погружной фрезерный станок очень легко трансформировать в мини-сверлильный станок (который также может сверлить отверстия, но я подумал, что это настолько очевидно, что не стал рассматривать их отдельно).

Большой недостаток этого метод заключается в том, что вам может быть трудно получить необходимую глубину, поскольку вы можете получить только такую ​​глубину, до которой может дотянуться ваш фрез.

Лобзик

К сожалению, лобзик не просверлит отверстие сам по себе. Тем не менее, он отлично подходит для увеличения отверстий, которые слишком малы. Многие из вышеперечисленных методов проделывания отверстий позволяют получить маленькое отверстие, но вам может понадобиться отверстие большего размера.

Для этого особенно хорошо подходит метод долота.

Нарисуйте отверстие, которое вы хотели бы иметь на своем материале.

Затем вставьте лезвие лобзика в маленькое отверстие, которое вы уже сделали, и вырежьте отверстие, которое вы нарисовали.

Я постоянно использую эту технику (хотя обычно сначала с настоящей дрелью) для вырезания отверстий всех форм и размеров. Вышеупомянутое отверстие, как вы могли догадаться, предназначено для распределительной коробки.

Какие существуют типы сверлильных станков? (с картинками)

`;

Кейтлин Кенни

Дата последнего изменения: 20 сентября 2022 г.

Сверлильные станки — это инструменты, имеющие на одном конце вращающийся режущий компонент, который просверливает отверстия в различных материалах. Существует несколько типов сверлильных станков, которые могут использоваться для самых разных целей, включая деревообработку, строительство, каменную кладку, металлообработку, медицину, бурение нефтяных скважин и многие другие области. Обычные дрели включают ручную дрель, толкающую дрель, дрель с пистолетной рукояткой, перфоратор и сверлильный станок. В дополнение к сверлению отверстий дрели часто используются для ввинчивания шурупов в дерево, металл, пластик, камень или композиты.

И ручная дрель, и толкающая дрель представляют собой ручные сверлильные станки, которые были в значительной степени заменены электродрелями. Ручная дрель работает, поворачивая рукоятку, которая вращает шестерни, которые заставляют вращаться патрон. Патрон — это компонент сверлильного станка, который удерживает долото или концевую режущую часть. Толкающая дрель представляет собой тонкий инструмент, напоминающий отвертку с рукояткой, которую можно нажимать на резьбовой стержень или стержень со спиральным выступом. Когда ручка толкается вниз вдоль резьбы, стержень, патрон и насадка вращаются вниз, как будто качает игрушечный металлический волчок.

Дрели с пистолетной рукояткой

являются наиболее часто используемыми сверлильными станками. Это сетевые электрические дрели, которые обычно имеют форму пистолета, с курковым переключателем, который запускает двигатель внутри дрели. Двигатель заставляет патрон и биту непрерывно вращаться. Эти сверлильные станки можно использовать для проделывания отверстий под болты или других целей, для закручивания шурупов в дерево, пластик или другие материалы, а также для сверления зенкеров. Зенковка — это отверстие в форме винта, которое делается до того, как будет засверлен винт, чтобы предотвратить раскалывание или вытягивание пластика или дерева вокруг головки винта.

Дрель с пистолетной рукояткой также доступна в аккумуляторной версии с питанием от аккумулятора, хотя обычно она дороже. Существует множество различных типов этой дрели и несколько показаний к применению. Также можно приспособить дрель с насадкой, такой как шлифовальные или пилящие компоненты.

Ударная дрель, также называемая перфоратором, похожа на дрель с пистолетной рукояткой, но также использует ударное движение, дополняющее вращательное действие сверла. Эта ударная поступательная сила делает его пригодным для более прочных материалов, таких как бетон или камень, которые стандартные электродрели не могут прорезать. Однако для более мягких материалов ударная дрель может приложить чрезмерное усилие, поэтому лучше использовать стандартную дрель.

Сверлильный станок — это разновидность дрели, которая может стоять на полу или монтироваться на верстаке. Основание станка крепится болтами к столу или полу, а от основания поднимается колонна, поддерживающая заднюю часть головки сверла. Колонна также поддерживает стол, который можно регулировать по высоте между головкой и основанием.

Шпиндель, металлический компонент, удерживающий патрон и сверло, проходит вниз от передней части головки параллельно колонне. Большее расстояние между шпинделем и колонной позволяет сверлить древесину большей ширины. Переключатель «вкл.» запускает вращение шпинделя, а рычаги, прикрепленные к головке сверлильного станка, перемещают шпиндель и патрон вверх или вниз. Эти сверлильные станки подходят для точного сверления, поскольку сверло фиксируется, а заготовку можно закрепить на столе струбцинами или тисками.

9Сверлильный станок 0000: что это такое и когда вы его используете?

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Семейный мастер на все руки

Сверлильный станок — это стационарный или настольный электроинструмент, предназначенный для сверления точных отверстий в древесине или металле. Узнайте все об этом здесь.

Сверлильный станок представляет собой моторизованный инструмент, предназначенный для сверления отверстий в древесине, металле или пластике. Как и в ручной дрели, в сверлильных станках используются различные типы бит для проделывания отверстий разного диаметра. Но в отличие от ручной дрели, сверлильные станки являются стационарными или настольными машинами. Если вам нужен сверлильный инструмент только для небольшого домашнего ремонта и случайных работ по дереву, сверлильный станок, вероятно, не для вас. Но если вы хотите серьезно заняться деревом или металлом, сверлильный станок облегчит просверливание точных отверстий, зенковку или раззенковку этих отверстий и использование шлифовальных насадок.

Как работает сверлильный станок

Полноразмерный стационарный сверлильный станок тяжел, относительно дорог и занимает ценное место на рабочем месте. Но то, чего сверлильному станку не хватает в портативности, он компенсирует мощностью и точностью. В отличие от ручных дрелей, которые полагаются на силу руки и устойчивость оператора для точного и чистого отверстия, сверлильные станки имеют точную конструкцию. Вращающаяся рукоятка управляет спуском вращающегося механизма, называемого шпинделем (бита удерживается в патроне на конце этого шпинделя), который может двигаться только вертикально. Это значительно упрощает создание идеально точных отверстий. Все модели имеют ограничитель глубины для создания отверстий постоянной глубины.

Как выбрать сверлильный станок

Сверлильный станок — это значительные инвестиции с некоторыми переменными, которые вам необходимо знать, чтобы купить правильный инструмент. Вот основные моменты, которые следует учитывать при покупке сверлильного станка.

Сверлильный станок Тип

Существует два основных типа сверлильных станков: настольные и стационарные модели. Настольные модели меньше, легче и портативнее. Напольные модели тяжелее и их сложнее передвигать, но они обладают большей мощностью, вместительностью и характеристиками.

Размер сверлильного станка

Все сверлильные станки имеют два основных параметра размера, которые необходимо учитывать: поворот и ход шпинделя.

Размах — это расстояние между центральной колонной станка и шпинделем, умноженное на два. Это определяет максимальную ширину материала, которую вы можете поместить на сверлильный станок, если вы хотите просверлить отверстие до центра заготовки.

Ход шпинделя зависит от того, насколько глубоко ваш сверлильный станок может двигаться вниз при вращении рукоятки. Настольные модели могут допускать перемещение вниз только на два или три дюйма по вертикали, в то время как лучшие полноразмерные устройства, такие как эта хорошо проверенная модель от Delta, могут двигаться на пять или шесть дюймов.

Мощность сверлильного станка

Лучший способ оценить мощность сверлильного станка – вычислить мощность в ваттах. Все модели отображают значения ампер и вольт на электрической табличке. Умножьте их вместе, и вы получите ватты. Чем выше мощность, тем мощнее инструмент и тем более прочные материалы он сможет сверлить.

Самые большие напольные сверлильные станки для домашних мастерских обеспечивают мощность около 1000 Вт. Настольные модели обычно имеют от одной трети до половины этой мощности.

Скорость сверлильного станка

Большинство сверлильных станков имеют переменную скорость вращения для эффективного сверления различных материалов. Более дорогие модели предлагают больше скоростей. Настольные модели обычно предлагают пять или шесть скоростей, в то время как хорошие напольные модели могут иметь целых 16. Почему скорость вращения имеет значение? Чем тверже материал, который вы сверлите, тем меньшая скорость сверления вам нужна.

Характеристики

Стол сверлильного станка — это место, где находится заготовка, и почти на всех моделях стол может двигаться вверх и вниз, чтобы освободить место для заготовки. Многие модели также позволяют наклонять стол из стороны в сторону либо на 45 градусов, либо на полные 360 градусов для больших моделей высокого класса, что позволяет сверлить под любым углом. Некоторые модели оснащены светодиодными индикаторами или лазерными указателями, чтобы точно показать, где будет приземляться ваша лунка.

Использование сверлильного станка

Хотите сделать вешалку? Вам понадобится сверлильный станок, чтобы просверлить точные отверстия для подвесных штифтов в задней панели. Хотите сделать деревянные игрушки? Сверла, лопаты и кольцевые пилы, используемые для этой работы, работают намного лучше и точнее в сверлильном станке. А когда приходит время отшлифовать края этих изогнутых деревянных деталей игрушек, шлифовальная швабра, вращающаяся в сверлильном станке, делает превосходную работу. Нужно спрятать винты под деревянными дюбелями? Сверлильный станок — единственный инструмент, способный вращать специальное сверло, которое вырезает конические заглушки из любой породы дерева. Есть металлические детали для очистки с помощью проволочного колеса? Сделать ограждение лестницы? Сверлить большие отверстия в древесине для дюбельных соединений? Все эти и многие другие задачи лучше выполнять с помощью сверлильного станка. Это один из тех инструментов, который вы будете использовать гораздо чаще, чем вы когда-либо думали.

Popular Videos

ⓘ

Первоначально опубликовано: 01 апреля 2020 г.

Стив Максвелл

Стив Максвелл — отмеченный наградами создатель контента, опубликовавший более 5000 статей, отснявший бесчисленное количество фотографий и смонтировавший видео с 1988 года. его опыт работы плотником, строителем, каменщиком и краснодеревщиком, он создал контент для новостей Матери-Земли, Ридерз Дайджест, Семейный мастер на все руки, Коттеджная жизнь, Канадский подрядчик, Канадская домашняя мастерская и многие другие. Стив живет на острове Манитулин в Канаде с женой и детьми в построенном им каменном доме. Его веб-сайт получает более 180 000 просмотров каждый месяц, его канал на YouTube имеет более 58 000 подписчиков, а его еженедельный информационный бюллетень получает 31 000 подписчиков каждое субботнее утро.

Ручные буровые инструменты и машины

Это веб-сайт, работающий от солнечной энергии, что означает, что он иногда отключается. Солнечная энергия

В последней четверти XIX века появилось радикально улучшенное поколение инструментов.

Различные типы ручных дрелей Millers Falls. Рисунок: Old Tool Heaven

Устройства с ручным приводом использовались на протяжении тысячелетий. Однако во время последней четверти 19 века радикально улучшенное поколение появились инструменты.

В этих инструментах использовались преимущества современного оборудования массового производства и процессы (например, взаимозаменяемые детали) и повышенная доступность высококачественных материалов (металл вместо дерева).

Одним из результатов стал ряд новых сверлильных станков. Эти инструменты, приводимые в действие человеком, были не только значительным улучшением по сравнению с теми, которые пришли до них, они также имели много преимуществ по сравнению с дрели, которые мы используем сегодня.

Сверление отверстий

На протяжении большей части истории человечества сверление отверстия в любом выбранном материале требовало значительных затрат времени и усилий. Первым грубым инструментом для сверления было шило, острое каменное, кремневое, медное или костяное острие, которое можно было прикрепить к куску дерева. Шило прижималось к объекту, а затем вращалось вручную, как современная отвертка.

Альтернативным примитивным методом была «ручная дрель» или «сверло с валом», когда палка вращалась между ладонями. Абразивы например, песок можно использовать одновременно, чтобы сделать этот метод бурения более эффективно. Это были чрезвычайно трудоемкие работы, особенно когда материал, который нужно было просверлить, был твердым, как камень.

В своем исследовании древней технологии обработки камня (см. источники) Денис Стокс пришел к выводу, что даже с бронзовым сверлом нужно до 5 часов, чтобы просверлить крошечное отверстие глубиной 1 сантиметр в твердом камне как кварц. Сверление отверстий в твердом камне было обычным делом в древности. времена, например, в строительных работах и ​​изготовлении ожерелий и браслеты, так что неудивительно, что наши предки были усердно исследуя более эффективные методы бурения.

Ленточные буры, лучевые буры и насосные буры

Первым шагом к механизации был «ленточный бур» (также известный как «шнуровая дрель» или «ремешок»), которые предлагали увеличенное вращение скорость сверла. Инструмент состоял из сверла, прикрепленного к более длинный деревянный стержень, который вращался, обмотав шнур или кожу обмотать один раз вокруг него и держать концы руками; потянув то в одном направлении, то в другом, вал вращался и ввинчивался в материал. Верхушка вала свободно вращалась в мундштуке, который был между пользователем зубы оказывать большее давление вниз. Инструмент также использовался для добывания огня, по этой причине он также известен как «пожарная дрель».

Ленточная дрель широко использовалась, но со временем была вытеснена «луковой» дрель», которая появились не менее 6000 лет назад в Египте. На основе шнуровой дрели разница заключалась в том, что шнур или ремешок, снова один раз обернутый вокруг вал, был привязан к луку. Держите дрель вертикально и лук по горизонтали пользователь затем двигал лук вперед и назад – намного как виолончелист – крутить вал.

Луковая дрель. Рисунок Рудольфа Хоммель.

Насосная дрель. Рисунок Primitive Ways

Луковая дрель обладала двумя преимуществами по сравнению с ленточной дрелью: стержень мог вращаться с более высокой скоростью, и поскольку для управления требовалась только одна рука лук, давление вниз может быть оказано другой рукой вместо этого рта. Меньшие луковые сверла также использовались для ухода за зубами. инструмент можно сделать из нескольких кусков дерева, куска веревки и сверло. Более поздним усовершенствованием носовой буровой установки стал насос. сверлить, который появился во времена Римской империи. это работает аналогично, за исключением того, что вместо этого он работает с помощью нисходящего бокового движения. Шандор Нагисаланси объясняет, как это работает в своем книга «Орудия Редкие и Гениальный“:

«Насосные дрели получили свое название из-за способа их использования. Накачка Перекладина вверх и вниз заставляет струну наматываться и разматываться на валу, таким образом вращая заостренный наконечник, прикрепленный к концу вала, назад и вперед. Толстая закругленная часть прямо над долотом служит небольшой маховик, чтобы поддерживать вращательное движение ».

Еще раз: насосная дрель обеспечивает превосходную скорость вращения и многое другое. давление вниз. Все эти древние сверла использовались в сочетании острым сверлом или с помощью абразивов (особенно при сверление камня). Насосные и луковые буры (которые не могли работать без веревок и узлов) являются одними из самых успешных когда-либо созданных инструментов. Луковые сверла были еще использовался в западном мире в конце 19столяры для сверления небольших или тонких отверстий, в то время как маленькие насосные дрели по-прежнему продается сегодня как инструмент для ювелиры.

Луковые и ременные дрели, управляемые несколькими людьми

Китайцы особенно любили вышеперечисленные буровые инструменты. Они полагался на лук, насос и ремешки до начала двадцатого века и никогда не разрабатывал никаких буровых инструментов, которые будут обсуждаться далее. Рудольф Хоммель сфотографировал некоторые из Китайские сверлильные устройства в своей книге «Китай в действии». китайский язык судостроители использовали более крупную версию ремешкового сверла, обслуживают два-три человека. Его использовали для бурения предварительные отверстия для железных шипов, которые они использовали в корабле строительство. Генри Чепмен Мерсер описывает этот инструмент в своей книге «19 лет».29 книга «Древние плотники» Инструменты»:

«Для работы аппарата ремешок обвивается вокруг шпинделя, после чего один человек удерживает поворотную рукоятку, тем самым нажимая на сверло в дерево, в то время как двое других мужчин, каждый схватившись за ремешок одну из его концевых ручек или один человек, держащий ремешок в каждой ручке рукой и потянув за ремешок туда-сюда, заставьте сверло вращаться назад и вперед, как с обычным луковым сверлом ».

Стринги дрель. Картинка из «Китай в произведение» Рудольфа Хоммеля.

По мнению некоторых историков, египтяне также использовали большой лук сверла, управляемые несколькими людьми, чтобы сделать большие отверстия (и выдолбить пространства) в своих пирамидах. Бронзовые полые трубы около 11 сантиметров в диаметре в сочетании с абразивами можно было бы использовать в качестве буровое долото («трубчатые сверла» или «корончатые сверла»), после чего оставшиеся Затем сердцевину осторожно удаляют. Можно было сделать еще большие отверстия путем выполнения нескольких операций бурения рядом друг с другом, в круглая форма. Колонковое сверло позволяет делать отверстия большего размера без жертвуя скоростью сверления, потому что нужно уменьшить количество материала в порошок.

Денис Стокс провел эксперименты в реальной жизни, чтобы проверить, может ли этот метод работать, и это удалось. полученные результаты указывают на то, что для толкания и натяжения большого лука требовалось два бурильщика, в то время как третий человек уравновешивал колпачок сверла по камню на вершине вала, чтобы оказывать давление вниз. Запасы достигли скорости бурения 2 сантиметров в час в гранитном камне, и думают древние египтяне мог достигать скорости 12 см в час.

Вопрос о том, применяли ли древние египтяне эту технику, остается открытым хотя бы дискутировать. Археологические остатки этих инструментов никогда не были обнаружены. найдены, и в отличие от более мелких буровых работ (обычные луковые сверла, каменные сверла для выдалбливания гранитных ваз) эти крупномасштабные операции были лишь смутно упоминается в настенных росписях.

Буры, буравчики и расширители

Другим очень важным изобретением римских времен был Т-образный шнек (и намного меньше буравчик). По сути, длинное сверло с парой деревянных ручек для вращения. Это. Инструмент выглядит как большой штопор. Шнеки использовались для бурения большие и/или глубокие отверстия в древесине, для которых не подходит луковая или насосная дрель. очень полезно. Их применяли судостроители, мостостроители, слесари, колесные мастера и т. п.

Большой шнек. Рисунок: Полное долото)

В средние века шнеки иногда оснащались нагрудником на сверху для большего давления сверления – пользователь может положить весь вес своего тела на подушке. Однако эксплуатация их была утомительной задачей. Римский писатель Витрувий отмечал, что сложность сверления увеличилась. экспоненциально зависит от диаметра отверстия. Помимо сверления отверстий, шнек также использовался для «расширения» – расширения уже существующей дыры.

Буровое действие шнека основано на принципе рычага: длиннее ручка, тем больше потенциал приложенной силы. Некоторые шнеки и расширители были огромными, и ими должны были управлять несколько человек. Одним из примеров является развертка колесных мастеров, которая использовалась для ступицу колеса, чтобы получить металлический подшипник.

Оже. Из «Музея ранних американских инструментов», Эрик Слоан, 1964 г.

прямо колесо ковыляло по оси. Шнеки и расширители были незаменимыми инструментами до конца 19 века. Эрик Слоан описывает (и иллюстрирует) использование инструмента в его Книга 1964 года «Музей ранних американских инструментов»:

«Как ни странно, эксперты так и не решили, как эти развертки были использовал. Но я соорудил тележное колесо на верстаке колесника, потом поставил зацепил расширитель через ступицу, которую я утяжелил 75 фунтами. С двое мужчин поворачивали очень длинную съемную ручку, и она работала хорошо. С обычная развертка, человек давит примерно на половину своего веса вниз; Это может быть лучше с весом 75 фунтов плюс вес самого инструмента 25 фунтов ».

Шнеки для труб и насосов

Другим ярким примером является бур для труб (и расширитель для труб). Эти инструменты использовались для бурения водопроводных труб из стволов деревьев. Этот вид деревянные водопроводные трубы были довольно распространены в городах и небольших городах от с 15 по 17 век, отмечает Морис Домас в «Histoire générale». техники, фолиант 2” (иллюстрация ниже, Морис Дюма).

Трубный шнек. Из общей истории техники, фолиант 2, Морис Дюма).

Стивен Шепард, автор блога Full Chisel Blog, объясняет, как работает трубчатый шнек:

«Этот тип сверла будет следовать по центру дерева (они выбрали хорошие прямые стволы соответствующего диаметра) так что дырка будет по центру. Что необычно в этом устройстве, так это очень длинный хвостовик. сменные биты и развертки. Некоторые ручки трубчатого шнека были сегментированы, и длина может быть добавлена ​​по мере необходимости. Шейки были слегка длиннее, чем бревна, превращаемые в водопроводные трубы. Двадцать футов (6 метров) — нередкая длина».

«Есть постоянная установка для выполнения работы. Пила баксов или станций, чтобы удерживайте бревно и более мелкие, чтобы удерживать хвостовик сверла в правильном положении. расположение. После бурения пилотного отверстия долото заменяют на расширитель для расширения отверстия. Для облегчения развертывания веревка пропускается через отверстие и закрепляется на крюке на конце расширителя. Теперь работа упрощается для парня, крутящего ручку, так как он не больше не нужно толкать шнек, товарищ на другом конце тянет за веревка (тоже с грузом), протягивающая расширитель через направляющее отверстие увеличивая отверстие, так как ручка поворачивается ».

Трубный шнек. Иллюстрация Стивена Шеперда, Full Chisel Блог.

Это заняло довольно много времени. В своей «Энциклопедии» 1751 года Дидро пишет: что один человек может просверлить отверстие диаметром 5 см в трубе длиной 11,6 м. в день у ольхи или вяза, но только 1,95 метра в день у дуба. Похожий метод применялся для расточки стволов мушкетов и пушек, а также для изготовление деревянных водяных насосов для подъема воды из колодцев или долот.

Сверла непрерывного действия и возвратно-поступательные сверла

Прибытие шнека не аннулировало лук и насосные буры. Каждый имели свои преимущества и недостатки, потому что они работают полностью различные пути. Во-первых, с луковой или насосной дрелью давление вниз наносится одной рукой, а шнеком – двумя руками. Во-вторых, шнек медленно вращается в одном направлении, в то время как насос и носовая часть работа сверла быстрыми возвратно-поступательными оборотами в обоих направлениях. шнек разрезает древесину на стружку по мере ее опускания; насос или лук дрель превращает древесину в опилки.

В результате шнек гораздо лучше подходит для сверления больших отверстий, но бесполезен для проделывания отверстий в материалов, кроме дерева. С другой стороны, насосные и лучковые буры будут сверлить только сравнительно небольшие отверстия (за возможным исключением большие египетские инструменты), но может использоваться для сверления отверстий во всех видах материалов, которые необходимо измельчить, а не измельчить: камень, мрамор или металл, например.

Средневековый прорыв: ручная скоба

В то время как буры оставались незаменимыми инструментами для отверстий большого конце 1800-х годов, Средневековье принесло важное бурение инновации, когда дело дошло до несколько меньших отверстий: «ручная скоба» или «битовый шток». Он представил – впервые в истории – буровое движение. И лучевые буры, и шнеки работали за счет прерывистого вращения, и во время короткой паузы между оборотами буровое долото имело тенденцию застревать.

П-образный корпус расчалки решил эту проблему. Пользователь включил держитесь непрерывно, оказывая давление вниз рукой или сундук на подушке (более поздние подтяжки, клетка-голова брекеты, была большой нагрудник). Брекеты бывают разных размеров, с длиной варьируется от 10 сантиметров и менее до инструментов длиной почти полметра.

Деревянный браслет 18 века. Рисунок Дэвида Стэнли.

Самое раннее изображение поручня датируется 1425 годом, когда появляется на картина работы фламандского художника Робера Кампена. Самый старый из сохранившихся скобка был извлечен с английского корабля, затонувшего в 1545 году. с тех пор используются, хотя их может быть трудно найти Cегодня. С 15 по начало 19 в.век, брекеты улучшилось лишь умеренно. Ранние деревянные скобы были сделаны с битами постоянно прикреплены, в то время как более поздние модели имели грубые механизмы для сменные биты. Форма орудия практически не изменилась, но есть была эволюция используемых материалов.

Английские брекеты. Источник: Ханс Бруннер Инструменты.

Большинство средневековых ручных скоб почти полностью изготавливались из дерева. (иногда даже естественно изогнутая ветка дерева) с небольшим количеством железа арматура и, конечно же, сверло по железу. Более поздние модели были сильно усилен металлическими пластинами. Некоторые брекеты были очень грубыми, в то время как другие могут считаться произведениями искусства. начало 19век Брекеты «Ультиматум» Уильяма Марплса из японской слоновой кости. или экзотического дерева (черное дерево, палисандр) и украшенные гравировкой и обшивки из полированной латуни славились своей эстетической привлекательностью.

Современные ручные буровые инструменты

Следующая революция в ручных буровых инструментах произошла только в конец 19 века, с появлением значительно улучшенных ручных скоб. и совершенно новый класс буровых инструментов: редукторные сверла и расточные машины, взявшие на себя тяжелые обязанности шнековых. Они были намного мощнее и универсальнее своих предшественников, но, к сожалению, их успех длился недолго. Полвека спустя они были почти полностью вытеснены электродрелями. В результате многие люди даже не подозревают о существовании этих замечательных инструментов.

Редкое сочетание ручной скобы и дрели 1880 года. Источник: Old Tool Heaven

В последующем обзоре современных ручных сверлильных инструментов я сосредоточится почти исключительно на продуктах одного предприятия: Компания Millers Falls из Нью-Йорка. Хотя было несколько важных конкуренты, особенно Goodell Pratt и North Brothers, Millers Falls доминировали на рынке в США, и их инструменты обычно считаются самый лучший. Более того, поскольку США стали предтечей раннего массового технологии производства, эти инструменты стали образцом для большинства европейских производители тоже.

Дешевая сталь и взаимозаменяемые детали

Усовершенствование бурильных устройств в основном было следствием появление дешевой стали и изобретение взаимозаменяемых частей. Рэнди Редер, автор великолепного сайт, посвященный Миллеру Falls Tools, резюмирует изменения в двух абзацах на примере ручного ортеза:

«Корсеты, предлагаемые американскими компаниями в то время, были одними из лучшие ручные расточные устройства, когда-либо производившиеся серийно. Подтяжки 1930-е годы были бы мечтой столяра века. ранее. В начале девятнадцатого века большинство брекетов делали из дерева. и склонны к поломке, если к ним был приложен слишком большой крутящий момент. Кованый железные скобы, иногда сделанные кузнецами, были в этом отношении лучше, но оба типа страдали от механизмов, неспособных удерживать немного надежно и неспособной регулировки для изменений в размере или форме хвостовик.

Патент 1872 года, рычажная трещотка премиум-класса. Источник: Old Tool Heaven.

Сто лет спустя скоба с регулируемым патроном Барбера [запатентована в 1859 г.], установленная на качественной стальной раме и снабженная вращающейся рукояткой и головкой на шарикоподшипнике, считалась самой низшей линия. Лучшие модели были оснащены храповым механизмом, позволяющим пользователь может просверлить отверстие, не совершая полного оборота зачистки. Некоторые из лучших брекетов были изготовлены полностью или частично храповой механизм закрыт или «в штучной упаковке». Модели премиум-класса были оснащены с патронами, что позволяло использовать биты с различными хвостовиками. Подгонка и отделка, конечно, сыграли роль в определении возможного стоимость инструмента.

Сверла для рук и груди

Помимо улучшения многовекового ручного ортеза, совершенно новый появился ряд буровых инструментов, в первую очередь так называемые зубчатые сверла. Самое раннее изображение редукторной дрели датируется 1816 годом. первый патент на зубчатую дрель датирован 1838 годом. Скорее всего, они возникла во Франции, возможно, уже в конце 1700-х годов. Редуктор сверла наконец-то предложили металлургам альтернативу 6000-летнему старая луковая буровая установка и насосная буровая установка возрастом 2000 лет. ВК штраф Инструменты, веб-сайт, посвященный конце 19й буровые инструменты века, объясняет:

«Дрель с редуктором передает свою мощность от вертикальной главной шестерня к горизонтальному штифту шестерня, вращающаяся на валу, соединенном с долотом удерживающее устройство. В зависимости от соотношения размеров главной передачи к шестерне большее количество оборотов может быть достигнуто за один оборот рукоятки».

Сверла с редуктором (также называемые «сверлами для взбивания яиц» – см. Почему) изначально предназначались для сверления металла, для которого требовалось более высокое вращение скорости – необходимость. Тем не менее, они также использовались для бурения в мягкая древесина, и в этом случае механическое преимущество просто привело к более легкому сверлению.

Молочная дрель 1922 года. Источник: Old Tool Heaven.

Как и ручные скобы, сверла с редуктором, работающие за счет непрерывного движения, но они давали дополнительное преимущество, заставляя сверло вращаться быстрее чем скорость вращения коленчатого вала. Многие модели также предлагали возможность изменения скорости вращения долота. Появились редукторные буры. две разновидности: «ручные дрели» и «грудные дрели». Компания Миллерс Фолс начали их массовое производство в 1878 году и всегда оставались лидером рынка. поскольку. Рэнди Родер объясняет разницу между двумя типами:

«Ручные дрели обычно имеют длину не более пятнадцати дюймов и лучше всего подходят для сверления отверстий в древесине и легкие металлы, и наиболее эффективны при использовании работником, чье тело расположен над обрабатываемой деталью. Лучше всего они работают при высоких температурах. скорость и особенно полезны для точного сверления небольших отверстия, не повреждая тонкие точки сверления».

«Сверла для груди обычно превышают пятнадцать дюймов и увенчаны вогнутой пластиной, которая обеспечивает поверхность, на которую пользователь может опереться при сверлении отверстия. Иногда их называют «упражнениями для груди», «упражнениями для живота» или «упражнениями для коленей». дрели», эти инструменты были незаменимы в строительной отрасли, в кузнечных мастерских, на заводах и в мастерских, где стояли вагоны. сфабриковано. Прочные сверла подходят для сверления отверстий в железо, сталь и очень прочная древесина. Разработан с расчетом на то, что работник вложил бы в задачу изрядное количество веса тела, грудные сверла особенно эффективны при использовании в положении стоя, рядом с заготовкой».

Мельница для груди. Источник: Old Tool Heaven

Молочные мельницы, даже если они приводились в действие человеком, могли быть очень мощные инструменты. Примером может служить молочная мельница Millers Falls No. 13. изображенный выше, который был представлен в середине 1880-х годов. У него был водитель это было шесть дюймов (15 см) в диаметре, что обеспечивало передаточное число 4,5 к 1. Это означает, что сверло вращалось в 4,5 раза быстрее, чем рука пользователя. Более поздние модели имели еще более высокие передаточные числа. № 666, которая была введена в 1937, имел механическое преимущество более чем в 7 на 1.

Нагрудник, заменивший ручку, сделал больше, чем просто позволил Стивен Шепард:

: «Это также освободило его руки, чтобы повернуть рукоятку и удерживать вспомогательную рукоятку. на оси и напротив коронного колеса. Длина руки до поворотная ручка варьируется от ручки, установленной на ободе колеса, до планка, которая выходит за пределы колеса, добавляя механическое преимущество».

Более 200 различных моделей

Ручные скобы и зубчатые дрели представлены в удивительно большом разнообразии. В 1915 г., инвентарь Millers Falls включал 28 ручных дрелей, 40 грудных упражнений и 135 вариаций ручного бандажа, особенно последний цифра примечательна, учитывая простоту инструмента.

Скоба Уимбла.

Одним из примеров является скоба Whimble, каталог которой описание гласит следующее: «Судостроители, мостостроители и другие чья работа требует необычайно мощного взмаха, найдет эту скобу прочный, крепкий инструмент, способный выдержать грубое использование, для которого он предназначен обязательно поставить». Или возьмите «Угловую скобу» (ниже), которая была единственный практичный инструмент для сверления отверстий в углах и вблизи стен. незаменим для плотников, сантехников и сантехников».

Угловая пайка.

Стационарное использование

Брекеты, ручные и грудные дрели могут быть установлены в специальные кадры. Результатом стал ручной «сверлильный станок», «настольная дрель», «пост-дрель» или «лучевая дрель», что еще больше повысило производительность инструменты. Примером может служить насадная дрель для груди, который был представлен в 1883 году (так называемый «Универсальный ручной сверлильный станок»). Журнал «Столярное дело и строительство» посвятил артикул к нему:

«Предусмотрена стальная рама, в которой может использоваться грудная дрель № 10 весьма выгодно. Сверло удерживается рамой, и работа надежно удерживается зажимом, показанным на гравюре. рычажная подача, обеспечиваемая этим устройством, может управляться вручную или вес может быть использован, как может быть предпочтительным. Преимущество насадка такого типа для использования в сочетании с сверлом для груди очевидна ».

«Большая часть работы, выполняемой инструментом этого типа, может быть лучше выполняется с установленной на раме дрелью. Когда грудная дрель при обычном использовании очень часто требуется сильное давление, что довольно утомительно для рабочего. В изображенном там расположении это кредитное плечо пять к одному, что делает кормление легким делом. Когда требуется работа, которую нельзя выполнить в раме, инструмент можно изъяты за очень короткий промежуток времени и использованы обычным способом».

Установленная грудная дрель, 1883 г.

Буровая машина.

Было доступно множество различных рамок, и по одному и тому же принципу можно было на ручную скобу (см. иллюстрацию к патенту ниже). Угловые и храповые сверлильные станки можно было прикрепить к сломанным машины и поворачивались, чтобы сверлить под разными углами (выше, Правильно). Помимо перечисленных выше преимуществ, такая схема также давал оператору возможность держать одну руку свободной. Вариант таким стационарным ручным инструментом был «сверлильный станок по дереву».

Сверлильный станок по дереву.

Эта двуручная дрель была самой мощной моделью компании Millers Falls. сделано и было введено в 1860-х гг. Регулируемая модель, просверленная в под любым углом, а деревянное основание, удерживающее надстройку, является сиденьем чтобы оператор мог сидеть.

Стивен Шепард использовал станок и был впечатлен:

«Две рукоятки и зубчатый механизм делают эту дрель агрессивной, даже с большими крутящимися битами. Легко просверливает большие отверстия в древесине. В надлежащей глубины, зубчатая рейка перемещается для включения шестерни и непрерывного поворотом рукоятки вытаскивает биту из отверстия с величайшая легкость».

Навесная ручная дрель.

Совершенно другой ручной сверлильный станок (не производится от Miller Falls) был специально разработан для прокалывания прочных горные породы. На фото изображена «ручная дрель Ingersoll». и описан в энциклопедии 1892 года «Современное Механизм»:

«Пружина сжимается при подъеме траверсы, и ее отдача при выпуске производит удар, который наносится в упор камень без шока для мужчин. Пружина обычно поставляется для дрель, с которой работают 2 человека, сжимается до 200 фунтов и производит импульс рабочего стержня и просверлить удар около 300 фунтов».

Ручная дрель Ingersoll.

Постоянная доступность

Постоянная доступность некоторых ручных буровых инструментов менее примечательны, чем их разнообразие. Например, водопад Миллерс. Ручная дрель № 2, одна из самых популярных дрели для взбивания яиц, была введены еще в 1878 году и до сих пор можно найти (в основном без изменений) в их каталоге 1981 года — более чем через 100 лет после его появления (см. фото модели 1903 года справа, источник). Ручная дрель № 2 пережила даже введение так называемого Buck. Ручная дрель Rogers, более радикальная современная ищу родственницу с закрытыми шестернями, появившуюся в конце 1940 лет и был снят с производства к 1960 году. Модель № 2 — самый впечатляющий пример, когда речь идет о доступности, но большинство других обычных моделей остались доступны в течение многих десятилетий.

Ручная дрель Millers Falls No.2. Источник: WK Fine Tools.

Тем не менее, расцвет современных ручных буровых инструментов пришелся на быстро, еще до начала 1920-х гг. В то время как у водопада Миллерс было 135 различных моделей ручных ортезов в каталоге 1915 года, количество брекеты в каталоге сократились до 35 на 1938 и до 13 в 1949 году. Рэнди Родер объясняет, что произошло:

«Растущее предпочтение электрических расточных инструментов само собой ощущается на рабочем месте, и ясно, что рынок больше не может поддерживать огромную линию раскосов, многие из которых лишь незначительно отличаются от другой.* Как ни странно, компания продолжала продавать сверла для груди в 1980-е годы. Хотя учения уже были анахронизмом, конкуренты были так мало, что рынок был в значительной степени для себя ».

Ручная дрель Бака Роджерса.

В каталоге Millers Falls 1981 года представлены только 3 подтяжки, одна ручная дрель и одна грудная дрель. Сегодня новая рука брекеты еще можно купить, но они редкость. Сверла для груди имеют исчезли вообще – ни одна фирма их больше не продает (обновление: они все еще в продаже, смотрите комментарии).

Вершина буровой техники

Интересно, что буровой инструмент, появившийся в конец 19 века были не только значительным улучшением по сравнению с более ранними инструментами; у них также есть много преимуществ перед их нынешними преемниками, электрические дрели. Конечно, как и большинство современных продуктов, электрические дрели предлагают Преимущество удобства: простое нажатие кнопки сделает работу. Но эта роскошь обходится дорого.

Очевидно, что современные электрические дрели зависят от ископаемого топлива для производства электричество для их использования. Любые перебои с электричеством питания сделает дрель совершенно бесполезной. Простая операция просверлить отверстие тогда было бы невозможно, что весьма примечательно поскольку менее 100 лет назад электричество не требовалось для выполнения работу почти так же быстро, как сегодня.

Ручная дрель в работе, 1942 г.

Электродрели также зависят от ископаемого топлива для производства их материалы (в основном пластмассы) и их электронные компоненты, как а также для добычи ресурсов, чтобы сделать их (редкоземельные металлы включены). Естественно, дрели с ручным приводом требуют энергии для своей работы. производство тоже. Они сделаны почти полностью из железа и стали с никелирование. Но здесь есть принципиальное различие; даже если предположить, что воплощенная энергия ручной дрели аналогична энергии электродрели, срок ее службы намного больше.

Техническое обслуживание и долговечность

Ручные инструменты, которые были проданы в 1870-х годах и спасены со свалки антиквары или ностальгирующие мастера все еще могут выполнять свои задачи без проблем сегодня, даже когда они не использовались десятилетиями – немного очистки (с использованием бензина) было все, что нужно. Эти инструменты были сделаны на совесть. Кроме того, постоянная доступность того же модели на протяжении многих десятилетий гарантировали доступность запасных частей.

Ручная дрель почти не требует обслуживания, чтобы поддерживать ее в хорошем состоянии форма. Достаточно время от времени смазывать инструмент маслом. После нескольких лет при интенсивном использовании им могут понадобиться новые деревянные ручки, но и только. Ан электродрель требует гораздо большего внимания, т. к. состоит из множества больше деталей, а также более деликатные детали.

Электроинструмент необходимо периодически открывать для очистки и смазки, чтобы поддерживать его бесперебойную работу. Щетки следует осмотреть и заменить. время от времени. Проводка и цепи должны быть проверены. В случае проводная дрель, шнур подвержен повреждению. Машину надо держать вдали от пыли, дождя и высоких температур. И так далее.

Вероятность того, что что-то сломается, намного выше, чем в корпус ручного инструмента. Так как это в основном дешевле и проще заменить высокотехнологичное изделие, чем его ремонтировать, а это значит, что мощность сверла не прослужат 100 и более лет. Их придется изготавливать опять и опять.

Все части ручной дрели Millers Falls 1903 года.

Даже при хорошем обслуживании и длительном использовании беспроводное питание дрель будет регулярно нуждаться в новых батареях, опять же повышая энергию и материалоемкость, а также зависимость от инфраструктуры доставки это может быть не всегда.

Бесшумный, безопасный, универсальный, щадящий

Даже если не учитывать вопросы энергопотребления и защиты окружающей среды, ручной привод сверла предлагают некоторые реальные, практические преимущества. Они довольно молчаливы, в то время как электрические дрели могут производить до 130 децибел шума. Их независимость от электричества и батарей также гарантирует, что вы можете используйте их где угодно и сколько угодно долго, без шнуров которые всегда слишком короткие, и батареи, которые никогда не работают достаточно долго.

Дрели с ручным приводом также намного безопаснее, чем электрические дрели, и из-за более низкой скорости бурения и более прямого управления, корректировки гораздо легче сделать во время сверления отверстия (особенно удобно для неуклюжих людей, как я). Конечно, более низкая скорость вращения может также можно рассматривать как (единственный) недостаток ручной дрели. Они могут сделать все работы, для которых мы сейчас используем электроинструменты, но для больших и/или глубоких отверстия в твердых материалах, это будет стоить больше времени и некоторых упражнений – и этого достаточно для нас, чтобы смеяться над ними. Точно такая же проблема была обнаружена кранами с приводом от человека.

Низкие технологии или высокие технологии?

Мы всегда сравниваем более простые решения, такие как ручные дрели, с современными, неустойчивые машины, и никогда к инструментам, которые были до них. Ручные буровые инструменты действительно низкотехнологичны, если сравнивать их с электрические дрели. Тем не менее, они определенно высокотехнологичны, если сравнивать их к луковым бурам, шнекам и грубым деревянным ручным расчалкам. Ручные дрели которые мы сейчас игнорируем, являются продуктами промышленной революции, и их не следует принимать как должное. Эффективные ручные дрели нужна хорошая сталь, заводы массового производства и нефть, чтобы сохранить свою шестерни в форме.

Водяная буровая мельница. Источник: Дойче Фототека.

И последнее. Важно отметить, что в этой статье рассматриваются только история ручных буровых инструментов и машин. С конца Начиная со средних веков, также производилось крупномасштабное бурение и бурение. с помощью силы животных, воды и ветра, не требуя усилий человека вообще. См., например, водяную буровую мельницу выше, которая была используется для бурения водопроводных труб в качестве альтернативы трубному шнеку, который был описано ранее.

Крупномасштабные буровые работы стали более важными в конце 19 века, что привело к созданию совершенно новой линейки машин, оснащенных паровые машины и электродвигатели. Нет попыток улучшить существующий водяные и ветряные бурильные машины со сменными частями и были сделаны лучшие материалы.

Kris De Decker (вычитано Shameez Joubert)

• Читать журнал Low-tech Magazine в автономном режиме.
• Подпишитесь на нашу рассылку новостей
• Поддержите журнал Low-tech через Paypal или Patreon.

Комментарии

Чтобы оставить комментарий, отправьте электронное письмо на адрес solar (at) lowtechmagazine (dot) com. Ваш адрес электронной почты не используется для других целей и будет удален после публикации комментария. Если вы не хотите, чтобы ваше настоящее имя было опубликовано, подпишите электронное письмо именем, которое вы хотите указать.

Ссылки

Буровой инструмент XIX века:

• Домашняя страница Milles Fall (старый инструмент Heaven) Рэнди Родера. Общая информация, а также описание и изображение каждые Когда-либо проданный буровой инструмент Millers Falls, включая толкатель, управляемый одной рукой сверла которые я здесь проигнорировал.
• WK Инструменты для тонкой обработки. Подробная информация о Сверла Millers Falls и другие буровые инструменты. есть полный анатомия руки N0. 2 сверлить можно найти, а также широкий обзор Великобритания и США скучно инструменты и их создатели (включая патентные чертежи многих инструментов).
• Типовое исследование взбивалки для яиц Millers Falls No.2 Сверлить Джордж Лэнгфорд. Более информация, дополнительные ссылки.
• Full Chisel Blog имеет отличный раздел о буровых инструментах.
• Каталог компании Millers Falls 1904 г. в блоге Toolemera.
• Каталоги Millers Falls 1925 (или 1939), 1949 и 1981 г., магазин Rose Antique Tools.
• Скучно Инструменты, Чак Зитур.
• 1891 каталог грудных сверл и скоб производства H.S. Варфоломей.
• 1923 Компания Гуделл-Пратт каталог.
• 1926 Инструменты янки каталог.
• Инструмент Metabo 1930-х годов каталог.
• Американская запатентованная скоба База данных.
• Американский механический Словарь, Эдвард Х. Найт, 1881
• Современный механизм; демонстрируя последние достижения в области машин, двигателей и трансмиссии сила, Бенджамин Парк, 1892 г.

Древние и средневековые инструменты, общая история:

• Музей ранней Америки Инструменты, Эрик Слоан, 1964.
• Редкие и гениальные инструменты: самые удивительные в мире инструменты, Шандор Нагысаланси, 2004 г.
• Искусство изящных искусств Инструменты, Шандор Нагысаланси, 2000
• Древние плотники Инструменты, Генри Мерсер, 1929
• История деревообработки инструменты, Уильям Гудман, 1964
• Один хороший поворот: естественная история отвертки и Винт, Витольд Рыбчинский, 2001
• Китай в работа, Рудольф Гоммель, 1937
• Изучение примитивных методов бурение, Дж. Д. Макгуайр, Бюллетень Национального музея США, 1894 г.
• Сверлильные и расточные инструменты, Британская энциклопедия, издание 1995 г.
• Эксперименты в египетской археологии: технология обработки камня в Древний Египет, Денис Стокс, 2003 г.
• Общая история техники – том 2: премьерные этапы машинизм, Морис Дюма, 1964
• Изготовление каменных саркофагов в древности Египет, Денис Стокс, 1999
• Фиванская гробница сериал, Нина и Норман де Гарис Дэвис, 1943
• Бисер и изготовление бисера на Иераконполис, archaeology. org
• Роман Деревообработка, Роджер Брэдли Ульрих, 2007
• Инструменты для деревообработки, 1600-1900, Питер С. Уэлш, 1966
• Оглеты, буравчики и брекеты, Колониальный фонд Вильямсбурга.
• Индийский насос мельница, Исторические народные игрушки (веб-сайт)

Ср, 15 декабря 2010 г. Пн, 16 мая 2022 г.

Крис Де Декер

• ← новый артикул

  Воздушные канатные дороги: автоматический грузовой транспорт по выгодной цене

• старая статья →

  Лодочные мельницы: водные, плавучие заводы

457.82KB

Сверлильный станок Vs. Ручная дрель

Если вы покупаете продукт по нашим ссылкам, мы можем получить партнерскую комиссию. Детали

Сверлильный станок — это инструмент, оснащенный двигателем, который помогает нам сверлить отверстия в древесине, металле или пластике. Его функции аналогичны ручной дрели, и он поставляется с различными сверлами разного диаметра для проделывания отверстий разного размера.

Разница между сверлильным станком и ручной дрелью заключается в том, что сверлильный станок является настольным станком. Если вам нужно выполнить легкую одноразовую работу по сверлению, то для этой цели подойдет ручная дрель. С другой стороны, если у вас есть серьезные проекты с использованием различных материалов, вам, вероятно, будет лучше использовать сверлильный станок.

Содержимое

• Сверлильный станок Vs. Ручная дрель
• Как выбрать сверлильный станок
  • Тип
  • Размер
  • Мощность
  • Скорость
• Регулировка сверлильного станка
• Сверлильный станок Vs. Ручная дрель: плюсы и минусы
  • Мощность
  • Повторяющиеся операции
  • Дополнительные операции
• Недостатки сверлильных станков

Ручная дрель



Полноразмерный сверлильный станок тяжелее, дороже ручной дрели и занимает большую часть площади вашего цеха. Однако по сравнению с ручной дрелью сверлильный станок намного мощнее и точнее. Имеется вращающаяся ручка, которая позволяет вращающемуся механизму, называемому шпинделем, двигаться вверх и вниз.

Шпиндель содержит патрон, удерживающий сверло, которое является сверлильным компонентом сверлильного станка. Сверлильный станок обычно имеет встроенный механизм ограничителя глубины, который контролирует глубину просверливаемых отверстий. Имеется резьбовая конструкция, позволяющая регулировать глубину, на которую пойдет сверло, тем самым контролируя глубину отверстий. Весь узел способствует более точному процессу сверления, чем при использовании ручной дрели.

Как выбрать сверлильный станок

Сверлильный станок — дорогое оборудование, но оно того стоит. Но поскольку вы потратите значительную сумму денег на сверлильный станок, вам нужно знать, на что обращать внимание при его выборе. Вот некоторые важные факторы, которые следует учитывать:

Тип

Мы предлагаем два основных типа сверлильных станков – настольные и стационарные или напольные модели. Напольные модели крупнее и тяжелее настольных. Однако они гораздо более мощные и точные, чем настольные модели.

Размер

При выборе размера сверлильного станка необходимо обращать внимание на две вещи – поворот и ход шпинделя. Размах относится к расстоянию от центральной колонны станка и шпинделя, умноженному на два. Он фиксирует максимальную ширину материала, которая может поместиться на сверлильном станке, если вы собираетесь сверлить центр заготовки.

Перемещение шпинделя относится к вертикальному перемещению сверлильного станка. Вы можете получить от двух до шести дюймов, которые могут варьироваться в зависимости от марки и модели.

Мощность

Мощность сверлильного станка имеет решающее значение, когда требуется дополнительное усилие для сверления. Вы можете увидеть номинальную мощность машины на электрической табличке. Убедитесь, что указанная мощность является выходной мощностью. Мощность выражается в ваттах (Вт) или лошадиных силах (л. с.). 1 л.с. равен 746 Вт. Чем выше мощность сверлильного станка, тем мощнее станок.

Скорость

Изменение скорости жизненно важно для сверлильного станка — чем сложнее машина, тем больше число скоростей. Но обычно вы можете ожидать от пяти до шестнадцати скоростей. Чем толще материал, тем медленнее нужна скорость, а чем медленнее скорость, тем выше крутящий момент машины.

Регулировка сверлильного станка

Заготовка располагается на платформе сверлильного станка. Обычно стол может перемещаться вверх и вниз для размещения заготовки. Кроме того, несколько моделей можно наклонять из стороны в сторону. Стол можно наклонить на 45° или в некоторых моделях высокого класса. Вы можете наклонять его на 360°. Вы также можете приобрести модели с лазерными указателями или светодиодами, которые показывают, где будет касаться сверло.

Сверлильный станок Против. Ручная дрель: плюсы и минусы

Оба этих сверлильных устройства имеют свои уникальные преимущества и недостатки. Вот несколько типичных плюсов и минусов сверлильных станков по сравнению с ручными дрелями:

Мощность

Мощность является преимуществом сверлильного станка. Вы можете сверлить твердые материалы без особых усилий и в прямолинейном направлении. Это очень удобно, когда нужно сверлить отверстия большой толщины. Если вам нужно сверлить металл, лучше использовать сверлильный станок.

Повторяющиеся операции

С помощью базового шаблона можно сверлить повторяющиеся отверстия, перемещая основание из стороны в сторону. Ручной дрелью это невозможно.

Дополнительные операции

Вы можете использовать сверлильный станок для выполнения нескольких операций, которые нельзя выполнить с помощью ручной дрели. Если у вас есть приспособление для врезки, вы можете выполнять функции врезки.

Вы можете выполнять операции по шлифовке или полировке.

Также возможно сверлить отверстия под углом, наклонив рабочий стол на необходимый угол. Обычно на сверлильном станке есть шкала градусов, чтобы вы могли выбрать точный требуемый угол.

Недостатки сверлильных станков

• Сверлильный станок не является переносным – в отличие от ручных дрелей, вам нужно приносить свою работу на место.
• Размеры, допускаемые оправкой, ограничивают ход. Вы можете получить только от четырех до шести дюймов.
• Заготовка должна поместиться между опорной пластиной и верхней частью сверла.

Заключение

Как вы видели в этом посте, есть место для ручной дрели и сверлильного станка. Ручная дрель — это универсальный и портативный электроинструмент, но у него есть ограничения. Одним из главных недостатков ручной дрели является мощность. Другим существенным недостатком является отсутствие точности.

Сверлильный станок с лихвой компенсирует недостатки ручных дрелей. Тем не менее, каждая из этих единиц оборудования полезна в конкретном сценарии. Важно знать, как мы можем использовать каждую из них с максимальной выгодой для текущей работы.
