Как сделать простой и чувствительный металлоискатель на 2 транзисторах с элементарной настройкой
Главная » Новости » Электроника
Электроника
Автор dn11295 На чтение 2 мин Просмотров 54
Первым плюсом данной конструкции металлоискателя является его простота и минимальное количество элементов в схеме. Второй существенный плюс – это чувствительность прибора. Ну и третий плюс – это элементарная настройка и высокая повторяемость схемы. Иными словами, данный металлоискатель – просто находка для начинающего радиолюбителя.
Содержание
- Детали для металлоискателя
- Схема и принцип работы
- Процесс изготовления простого металлоискателя
- Смотрите видео
Детали для металлоискателя
- Два транзистора BC547 – http://alii.
pub/5l6vyg - Активный зуммер – http://alii.pub/67haid
- Светодиод – http://alii.pub/5lag4f
- Резисторы: 220 Ом; 2,2 кОм; 50 кОм подстроечный – http://alii.pub/5h6ouv
- Конденсаторы: 22 пФ; 100 нФ; 4,7 нФ – http://alii.pub/5n14g8
- Проволока 0,2-0,6 мм.
pub/5l6vygСхема и принцип работы
Схема металлоискателя проста, как уже говорилось ранее. На транзисторе Q2 собран ключ, коммутирующий активный зуммер с внутренним генератором. На транзисторе Q1 собран высокочастотный генератор.
При подаче питания на схему высокочастотный генератор начинает работу. Во время его работы он потребляет незначительный ток, которого недостаточно, чтобы полностью открыть транзистор Q2.
Резистором RV1 выставляем порог, при котором генератор работает на грани и готов сорваться.
При появлении металлического предмета над катушкой, генератор срывается и прекращает самовозбуждение. В результате чего оба транзистора открываются и слышен свист зуммера, свидетельствующий о нахождении металлического предмета рядом с поисковой катушкой.
При удалении предмета от катушки, генерация возобновляется и свист пропадает.
- Катушка представляет намотку на каркасе диаметром 9-12 см. Она содержит 40 висков с отводом от середины.
- Напряжение питания 4-9 Вольт.
Процесс изготовления простого металлоискателя
Схему металлоискателя можно изготовить навесным монтажем или на монтажной плате.
Устанавливаем детали на плату.
Запаиваем вывода и откусываем лишнюю длину.
Наматываем катушку на мотке скотча.
Зачищаем концы катушки, залуживаем и припаиваем к плате.
Устанавливаем в бокс элементы питания, тем самым подаем питание на плату устройства.
Металлоискатель готов к работе.
Остается только произвести настройку подстроечным резистором на максимальную чувствительность.
Чувствительности металлоискателя достаточно, чтобы обнаружить массивный металлический предмет на расстоянии до 10 см. Чтобы увеличить дальность поиска, необходимо увеличить диаметр поисковой катушки.
Смотрите видео
Источник: sdelaysam-svoimirukami.ru
yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-8’, blockId: ‘R-A-2162318-8’ })})”+”ipt>”;
cachedBlocksArray[285855] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-7’, blockId: ‘R-A-2162318-7’ })})”+”ipt>”;
cachedBlocksArray[285853] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-1’, blockId: ‘R-A-2162318-1’ })})”+”ipt>”;
cachedBlocksArray[284782] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-6’, blockId: ‘R-A-2162318-6’ })})”+”ipt>”;
cachedBlocksArray[284779] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-4’, blockId: ‘R-A-2162318-4’ })})”+”ipt>”;
cachedBlocksArray[284778] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-3’, blockId: ‘R-A-2162318-3’ })})”+”ipt>”;
cachedBlocksArray[284777] = “window.
yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-2’, blockId: ‘R-A-2162318-2’ })})”+”ipt>”;
cachedBlocksArray[283854] = “window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-2162318-23’, blockId: ‘R-A-2162318-23’ })})”+”ipt>”;

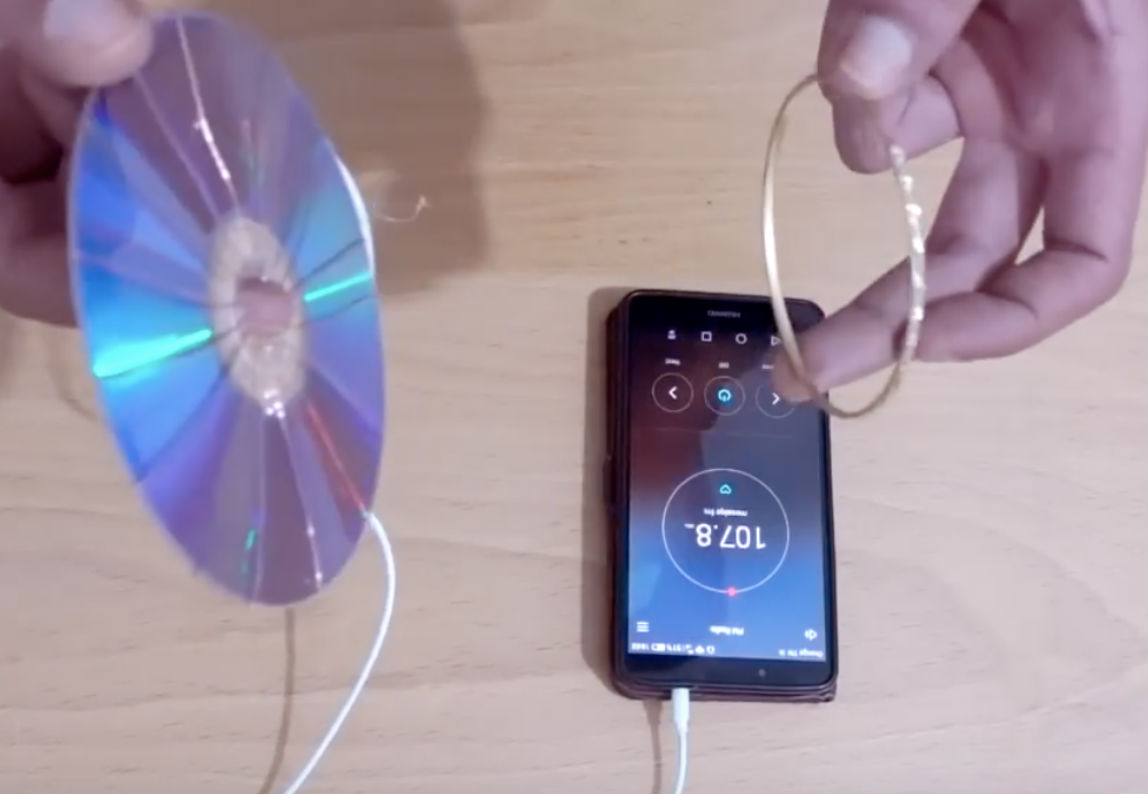

Приложения для обнаружения металлов с помощью телефона Android
Сегодня мы собираемся показать вам полезность вашего мобильного телефона, о которой вы, возможно, не знали. Вы знаете, что он способен обнаруживать металлы? Да, да, как мы говорим. Если вы хотите убедиться в этом сами, мы приглашаем вас попробовать это приложение, которое мы рекомендуем.
Забавно думать о тех «охотниках за сокровищами», которые появляются в фильмах. ищу металл на пляже. Они ходят с типичным длинным металлоискателем в поисках ничтожной монеты. Что ж, правда в том, что это занятие, которое может заинтересовать некоторых, можно легко выполнить с помощью мобильного телефона.
Может быть, ваша цель не в том, чтобы отчаянно искать что-то в песке, а скорее Найдите что-то металлическое, что вы уронили на пол вашего дома. Поэтому, чтобы вы знали, как пользоваться металлоискателем, который у вас в кармане, мы шаг за шагом объясним, что вам нужно делать.
Прежде всего, вы должны знать, что ваш мобильный телефон способен выполнять эту функцию по обнаружению металлов, потому что внутри него есть компонент, который на это способен. Этот кусок, о котором мы говорим, называется магнитометр И, хотите верьте, хотите нет, но он не был вставлен в мобильный телефон, чтобы вы могли обнаруживать металлы. Его основная функция – помочь вам сориентироваться в компас что у вас на телефоне. А как это возможно? Потому что магнитометр, в конце концов, обнаружить магнитную силу вокруг вас, что нам доставляет роскошь обнаруживать металлы. С помощью этих приложений вы можете воспользоваться этим компонентом.
Детектор Металеса
Разработчик:
Smart Tools co.
Цена: Это Бесплатно
Вам не придется много ломать голову, чтобы вспомнить название этого приложения. Как только вы его откроете, вы увидите, что его интерфейс простой и имеет рекламу внизу, но это не сильно раздражает. Когда вы откроете его в первый раз, появится предупреждение, в котором вам будет предложено направить свой мобильный телефон в небо. Затем вы можете поднести его ко всем металлическим предметам в доме, чтобы увидеть, как он работает. Чем выше появляется цифра, которая также переходит от зеленого к красному, тем большую магнитную индукцию он будет обнаруживать.
Подпишитесь на наш Youtube-канал
А теперь зададим вам вопрос: Что общего у металлоискателя с автомобилями Tesla? Что ж, хотя это кажется абсурдным, но бренд электромобилей был крещен под этим именем по имени инженера. Никола Тесла. Этот изобретатель также назвал устройство, измеряющее магнитную индукцию, Тесла.
Вот почему в этом приложении вы увидите, что числовое значение, которое появляется на дисплее для измерения магнетизма он несет символы мкТл, которые представляют собой количество микротесла который обнаруживает телефон вокруг вас.
После этого мини-урока магнетизма мы научим вас откалибровать этот металлоискатель чтобы ваши измерения были максимально точными. Хотя при первом открытии уже дает указание откалибровать, можно еще кое-что сделать. На вкладке меню (вверху слева) вы увидите несколько опций. При нажатии на опцию «как откалибровать» появляется всплывающее окно с основные направления что мы можем проследить. Все, что тебе нужно сделать, это переместите телефон, как указано. Тогда у вас будет готово для проверки с помощью магнитных объектов. Когда он обнаруживает сильное магнитное поле вокруг телефона вибрировать и / или начинать бить будильник (Вы можете выбрать в разделе настроек, хотите ли вы, чтобы у него был звук или просто вибрация.
С этим, у вас уже будет металлоискатель на вашем телефоне Android. Вы также можете попробовать загрузить другие приложения, выполняющие ту же функцию. Надеемся, он был вам полезен!
Как превратить телефон в металлоискатель
Содержание
Можно ли превратить телефон в металлоискатель? Удивительно, но у людей уже есть способы использовать свой телефон в качестве металлоискателя . Как вы могли подумать, здесь задействовано приложение. Я хотел знать, действительно ли работает приложение металлоискателя для вашего телефона, поэтому я немного покопался. Вот что я нашел о том, что доступно для телефонов Android и iOS и как это работает. Вы можете использовать свой телефон в качестве металлоискателя с приложением, доступным как для смартфонов Android, так и для iOS. Степень применимости варьируется, и у вас не будет таких мощных функций металлоискателя, как на полноразмерной модели. Тем не менее, приложения бесплатны и предлагают потрясающие результаты.
Существует множество приложений, ориентированных на платформу Android, и я нашел одно приложение для iOS.
Действительно ли работает металлоискатель?
Металлоискатель Приложения для смартфонов работают таким образом В отличие от полноразмерного металлоискателя, приложение для металлоискателя для смартфона работает с магнитным полем вокруг вашего телефона. Как только он выберет базовую метрику из выбранной вами настройки чувствительности, он сможет сказать, когда что-то изменит это поле. Это возможно, потому что в смартфонах уже некоторое время есть магнитометр. Это технология, которая обеспечивает работу компаса вашего смартфона, а также определяет и измеряет силу магнитных полей. Это позволяет вашему смартфону определять присутствие определенных минералов. Конечно, типы металлов, которые он может обнаруживать, не входят в полный спектр металлов, который вы ожидаете от полноразмерного 9-дюймового прибора.0005 металлоискатель .
Телефон воспринимает только магнитные металлы, такие как железо, кобальт, никель и сталь. Приложение меняет свой экран, чтобы сообщить вам, когда оно обнаруживает поблизости металл. Сам экран зависит от приложения и может издавать или не издавать звук при оповещении.
Приложения металлоискателя в смартфонах работают таким образом
В отличие от полноразмерного металлоискателя, приложение металлоискателя для смартфона работает с магнитным полем вокруг вашего телефона. Как только он выберет базовую метрику из выбранной вами настройки чувствительности, он сможет сказать, когда что-то изменит это поле. Это возможно, потому что в смартфонах уже некоторое время есть магнитометр. Это технология, которая обеспечивает работу компаса вашего смартфона, а также определяет и измеряет силу магнитных полей. Это позволяет вашему смартфону определять присутствие определенных минералов. Конечно, типы металлов, которые он может обнаруживать, не входят в полный спектр металлов, который вы ожидаете от полноразмерного металлоискателя.
Телефон воспринимает только магнитные металлы, такие как железо, кобальт, никель и сталь.
Наиболее важные приложения 1- Приложение “Металлоискатель”
Это приложение представляет собой удобный инструмент и металлоискатель, который может быть полезен в самых разных ситуациях. Например, ремонт и дизайн интерьера (поиск проводов в стене), проверка багажа, поиск ключей и другие. Найдите провода в стене: теперь металлоискатель всегда под рукой! Если вы занимаетесь дизайном и ремонтом помещений, используйте этот поисковый прибор и сканер металла. Это поможет вам увидеть, где находятся провода в стене. Как найти ключи от дома или от машины? Просто включите сканер металлоискателя. Перед регистрацией в аэропорту проверьте свою одежду и багаж на металл самостоятельно. Проверка багажа проста и удобна, если у вас есть металлоискатель .
Возможности приложения для металлоискателя:
- Приложение для металлоискателя – устройство, искатель металлических предметов
- Карманные датчики для поиска магнитов и медных сплавов
- Настоящий магнит и устройство магнетизма
- Ищите провода в стене
- Сдать багаж и одежду на наличие металлов
- Найдите ключи от машины или дома
- Для корректной работы гаджета необходим магнитный датчик в телефоне.
2- Металлоискатель EMF
Металлоискатель Приложение EMF использует магнитный датчик вашего телефона для поиска металлов. Он покажет вам расстояние и интенсивность магнитных волн, исходящих от металлического предмета. Если детектор обнаружит металл, вы получите уведомление на свое мобильное устройство. Превратите свой смартфон в настоящий металлоискатель . Чтобы начать поиск, запустите приложение и переместите телефон. Приложение Metal Detector EMF также работает в фоновом режиме без ограничений. На экране отобразится индикатор уровня магнитного поля. Это число будет постоянно меняться по мере приближения к металлическому предмету. Когда вы приближаетесь к металлу, ваш телефон начинает вибрировать или издавать звук. Это поможет вам всегда быть начеку в поисках металлических предметов. В настройках можно изменить чувствительность поиска и звуковых сигналов. Вы также можете изменить дизайн приложения Metal Detector EMF, выбрав любой доступный цвет.
Если значение на вашем телефоне равно нулю или меньше этого значения, это означает, что поблизости нет абсолютно никаких металлов. Если приложение Metal Detector EMF выдает ошибку, то вам необходимо проверить магнитный датчик вашего смартфона. Также этот металлоискатель не может обнаружить наличие цветных металлов. Например, золото, серебро или медь. Чтобы определить, насколько близко вы находитесь к металлическому предмету, обратите внимание на индикатор уровня. Если число на дисплее больше 60, это означает, что рядом находится металл.
Приложение для телефона с металлоискателем обнаружит металл, но клад вряд ли будет найден. Если вы уроните гвоздь или гвоздь на газон, это может стать для вас быстрой находкой. Это также может защитить ваши босые ноги от металлической стружки или гвоздя и т. Д. Одна из распространенных вещей, которые люди упоминали в обзорах приложений: минеральные ставки обязательно запустят приложение.
Металлоискатель — это устройство, обнаруживающее металлическое вещество, даже если оно находится под поверхностью.
Металлоискатели полезны для поиска кладов, спрятанных под землей. Они часто состоят из портативного устройства с датчиком, который можно провести по земле или другим объектам.
Простейший способ работы металлоискателя – когда датчик металлоискателя приближается к куску любого металла, на это указывает изменяющийся тон в наушниках или движение стрелки на индикаторе. Обычно устройство дает некоторое представление о расстоянии и типе металла, чем выше тон в наушнике или чем выше идет стрелка.
Мы можем разделить металлоискатели на четыре основных типа, каждый из которых различается в зависимости от того, что он может найти.
Важно выбрать металлодетектор, который соответствует вашим потребностям, потому что вы не захотите купить неправильный детектор, который не может обнаружить тип материала, который вы ищете.
Металлоискатель сможет предупреждать оператора как о черных, так и о цветных металлах. Металлоискатели общего назначения могут находить закопанные металлические предметы, такие как украшения, монеты и другие металлические предметы.
«Дискриминация» — это процесс, позволяющий различать различные металлические объекты или сплавы.
Очень низкая частота (VLF) очень широко используется благодаря своим технологическим достижениям. В отличие от других металлодетекторов, которые имеют только одну катушку, VLF имеет 2 сферические проволочные катушки, каждая из которых служит передатчиком и приемником.
Передатчик посылает магнитное поле, а приемник принимает магнитное поле от металла.
Преимущество этого типа металлодетектора в том, что он работает под землей и посылает разную частоту для разных типов металлов.
Если вы планируете искать золото и серебро, то это самый рекомендуемый металлоискатель для покупки.
Важные статьи:
Лучшие и самые точные детекторы золота в мире
Металлоискатель на продажу 2021-2022
Можно ли обнаружить золото без прибора?
Лучший детектор металлов для золота и серебра 2021
Профессиональный детектор металлов
Самый дешевый детектор золота 2021-2022
Наиболее важные методы поиска золота
Лучший детектор металла 2021-202
.
Детектор Цена 2021
Трехмерный детектор золота
#gold_detectors #metal_detector
#orient_detectors
Детекторы золота 2023 | Мощные металлодетекторы и лучшие золотодетекторы на продажу
OKM Fusion Light
OKM Fusion Light устройство системы 3D-изображения представляет собой компактный датчик только с приложением для смартфона или планшета, который прост в использовании и имеет небольшой вес. версия Fusion, самого мощного 3D-сканера немецкой компании OKM.
Тем не менее, Fusion Light является хорошим и эффективным решением для охотников за сокровищами и старателей, которые ищут золотые сокровища, зарытые под землей, а также ищут пустоты, пещеры и подземные туннели.
Fusion Light включает в себя встроенный датчик, состоящий из консоли, оснащенной встроенными датчиками, и управляется приложением Android, которое можно установить на любой планшет или смартфон Android.
Детектор золота Discovery
Детектор золота Discovery новая версия на 2020 год от турецкой компании Groundtech, которая была представлена такими именитыми приборами, как прибор металлоискатель Evo.
Это устройство считается новым поколением гибридных 3D-металлоискателей и трехмерного сканирования грунта с геолого-электрической системой для обнаружения пустот и пещер, таких как туннели, подвалы и древние могилы.
Устройство Discovery позволяет старателю узнать места захоронений и золотых сокровищ, а также подземные пространства, такие как туннели и пещеры, с возможностью выполнения подробного трехмерного анализа земли, которую предстоит открыть, чтобы узнать содержание захоронений. и различные минералы.
Устройство Discovery представляет собой практичное устройство, простое в использовании, и результаты поиска отображаются непосредственно на его экране без необходимости использования отдельного компьютера или планшета, как в конкурирующих устройствах, поэтому оно рекомендуется для всех категорий искателей и старателей, которые хотят машина для быстрого результата
Металлоискатель Vanquish
Vanquish был анонсирован австралийской компанией Minelab в конце прошлого года и поступит в продажу в начале 2020 года.
