Мангал из газового баллона своими руками

Владельцы частных домов или дачники очень часто задумываются над тем, как обустроить на своём участке зону отдыха. Первое, что приходит в голову, — конечно же, собственный мангал. Это простое и удобное устройство для приготовления пищи всегда собирает вокруг себя самых близких друзей и родственников, с которыми мы так любим проводить свободное от работы время. Приобрести готовый мангал не составит труда, а сделать его самостоятельно, сэкономив при этом деньги, можно из газового баллона.

Содержание

• 1 Особенности мангала из газового баллона

• 2 Преимущества и недостатки изделия

• 3 Чертежи и размеры

• 4 Выбор газового баллона, советы

• 5 Инструменты и материалы

• 6 Пошаговая инструкция по изготовлению мангала своими руками

  • 6.1 Безопасность прежде всего

  • 6.2 Нанесение размеров на баллон

  • 6.3 Делаем крышку

  • 6. 4 Изготавливаем жаровню

  • 6.5 Делаем ножки

  • 6.6 Покраска

  • 6.7 Видео: мангал — быстрое изготовление

• 7 Фотогалерея: виды самодельных мангалов

• 8 Нюансы использования

Особенности мангала из газового баллона

Мангал из газового баллона можно всё время изменять и совершенствовать. Например, обложить кирпичами или раскрасить жаропрочной краской, изготовить дополнительную решётку и добавить функцию барбекю. Если приварить к основанию топку, то в итоге получим ещё и коптильню.

Мангал-паровоз из баллона

Для того, кто желает иметь ещё и необычное изделие, можно изготовить мангал — паровоз. Для этого нужно превратить основную часть на мотор и приделать к нему из уголка, арматуры и листового железа крышу. Такой мангал может объединить в себе гриль, барбекю и коптильню.

Преимущества и недостатки изделия

Преимущества:

1. Мангал из газового баллона достаточно вместительный, что позволяет приготовить еду на большое количество гостей.
2. Простая конструкция при монтаже. Справиться с изготовлением сможет любой человек, который хоть как-то интересуется работой с металлом.
3. Достаточно низкая себестоимость.
4. Прочное и долговечное изделие отлично выдерживает высокие температуры, поэтому сможет долгие годы прослужить верой и правдой на вашем дачном участке.
5. Конструкция мангала, которая предусматривает откидную крышку, позволяет использовать его вместо коптильни или духовки.

Недостатки:

1. Достаточно большие габариты и вес не позволят вам без особых усилий переносить мангал с места на место, поэтому без помощника не обойтись.
2. Поскольку мангал мелковат, то использовать дрова не совсем удобно, поэтому в качестве топлива лучше всего применять угли.

Чертежи и размеры

Рассмотрим изготовление мангала на примере газового баллона на 50 л, он имеет следующие размеры:

• Высота баллона — 980 мм.
• Диаметр — 300 мм.
• Толщина стенки — 3 мм.
• Вес — 22 кг.

Чертёж мангала будет иметь такой вид:

Чертёж мангала из стандартного газового баллона на 50 литров

Выбор газового баллона, советы

Прежде чем приступить к изготовлению мангала, нужно приобрести сам баллон. Очень часто владельцы автомобилей, переделывая топливную систему на своём транспортном средстве, выбрасывают или сдают в пункт приёма металлолома газовые баллоны, поэтому его можно заполучить почти бесплатно или приобрести в интернете.

Подбирать следует стандартную ёмкость на 50 л — это актуальный размер, поскольку меньшие баллоны несколько неудобные при использовании. Их размер не позволит перекладывать угли из одной стороны на другую, а также на маленьком мангале невозможно расположить необходимое количество шампуров.

Инструменты и материалы

1. Газовый баллон на 50 л
2. Болгарка, отрезные и шлифовальные круги.
3. Сварочный аппарат.
4. Дверные петли для крышки (2 шт.).
5. 2 уголка 40 мм.
6. Арматура или уголок для ножек (7 м.
7. Мел для нанесения разметки.
8. Рулетка, линейка.
9. Дрель и сверло по металлу 10–12 мм.
10. Два разводных ключа.
11. Труба около метра длиной (используется как вспомогательный рычаг).
12. Металлический квадрат 20/20 (для изготовления ножек).

Пошаговая инструкция по изготовлению мангала своими руками

Безопасность прежде всего

Изготавливая мангал из газового баллона, всегда помните о технике безопасности. Даже абсолютно пустая ёмкость может взорваться от малейшей искры, поскольку в ней всё ещё остаётся газовый конденсат.

Перед разрезанием баллона нужно:

1. Открутить вентиль до упора и перевернуть баллон кверху дном. Поскольку газ тяжелее воздуха, то в таком положении он будет улетучиваться быстрее. Выходное отверстие также можно намазать мыльной пеной, которая будет показывать процесс выхода остатков газа. Для полной уверенности ёмкость можно оставить в таком положении на сутки.
2. Теперь нужно выкрутить вентиль. Резьба, на которую он прикручен, смазана специальной краской, поэтому открутить кран будет не так просто, но возможно. Для этого одним из разводных ключей обхватываем место, на котором навинчен защитный колпак, а другим захватываем сам вентиль.

   Откручивание вентиля

3. Положив баллон, упираем первый ключ в бетонный пол. На второй надеваем вспомогательную трубу около метра длиной и начинаем тянуть против часовой стрелки, придерживая при этом сам баллон, наступив на него ногой.
4. После того как вентиль поддался и полностью выкрутился, нужно поставить баллон вертикально и через отверстие, где был кран, наполнить ёмкость водой.

Наполнение баллона водой

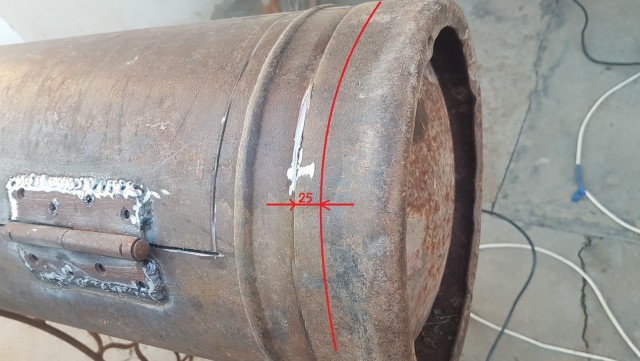

Нанесение размеров на баллон

Продольная линия среза

1. В окружности стандартный газовый баллон на 50 л имеет 96 см. Взяв за точку отсчёта продольный соединительный шов, делим всю окружность на четыре равные части по 24 см каждая. Таким образом, отмерив 24 см от шва в правую сторону, проводим вдоль баллона прямую линию, по ней будем разрезать ёмкость.
2. От шва в левую сторону также отмеряем 24 см и рисуем параллельно первому продольную линию. От верхнего и нижнего круговых швов отсчитываем по 3 см и ставим засечки с помощью мела.

   Нанесение засечек от верхнего шва

3. Относительно верхней засечки отмеряем по 8 см и отмечаем места, где будут вставляться шампура. Должно получиться 6 одинаковых отрезков. От верхней насечки влево отмеряем 10 см и чертим параллельную прямую, которая будет обозначать границу крышки.

   Линия среза для крышки

Делаем крышку

1. Ручку можно прикрутить готовую, купленную в магазине или сделать самостоятельно из отрезка арматуры, предварительно выгнув её так, чтобы она напоминала букву «П».
2. Открываем её полностью и спускаем оставшуюся воду.

   Сливание остатков воды

3. Сразу привариваем петли, с помощью которых будет открываться будущая крышка мангала
4. С помощью болгарки разрезаем наполненный водой баллон по отметке, которая находится в 10 см от линии с насечками.


   Приваривание ручки для крышки

5. Вырезаем крышку полностью по периметру, согласно ранее нанесённой разметке.

   Вырезание крышки

6. Для удобства, чтобы крышка не открывалась больше, чем нужно, привариваем со стороны петель два ограничителя. Для этого из уголка 40 мм отрезаем две полоски шириной 3 см и привариваем к корпусу мангала. Угол откидывания крышки регулируем путём сгибания уголка в ту или иную сторону.
7. Для плотного прилегания крышки нужно сделать ограничение на краях проёма. Для этого используем лист металла 1 мм толщиной. Вырезаем из него полоски шириной 3 см и привариваем по периметру жаровни мангала.

Установка ограничителя из полосок листового металла

Изготавливаем жаровню

Прорези для поступления кислорода

• Относительно её отмеряем 10 см и рисуем ещё одну линию параллельно первой. Обе линии соединяем отрезками на расстоянии 5 см друг от друга.

Чертеж прорезей

• Далее, с помощью болгарки делаем разрезы по этим линиям. Образовавшиеся прорези и будут выполнять роль некого поддувала, что обеспечит отличную подачу кислорода в жаровню.

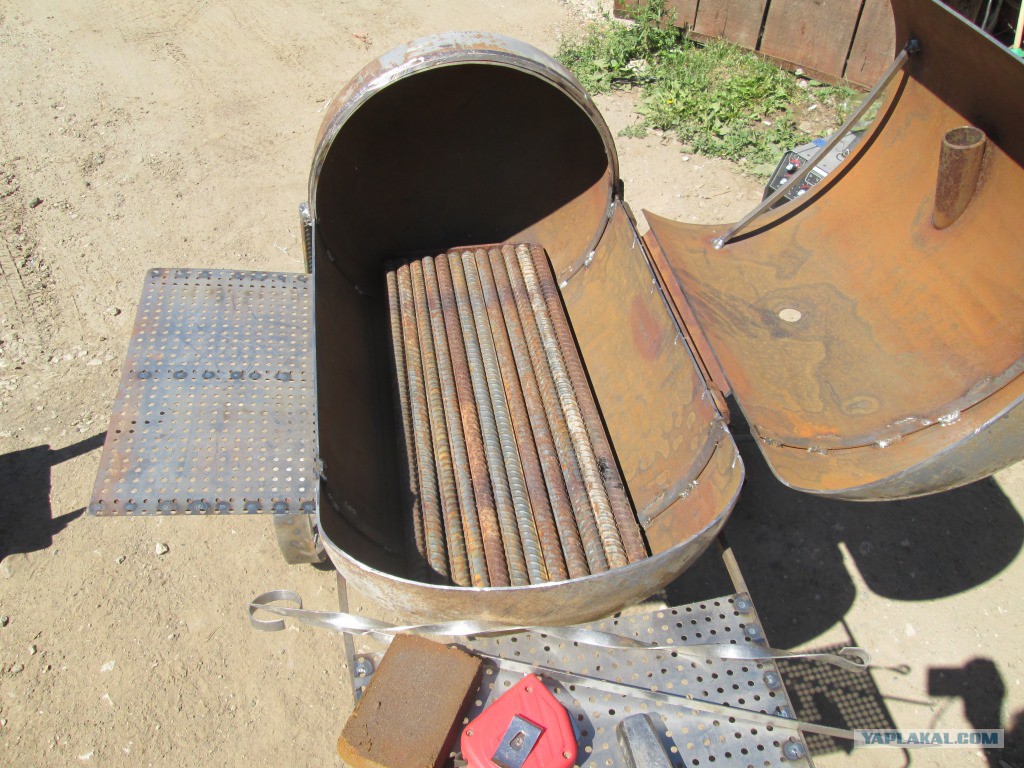

Готовая жаровня

• Эту же процедуру нужно выполнить и с противоположной стороны относительно шва баллона.

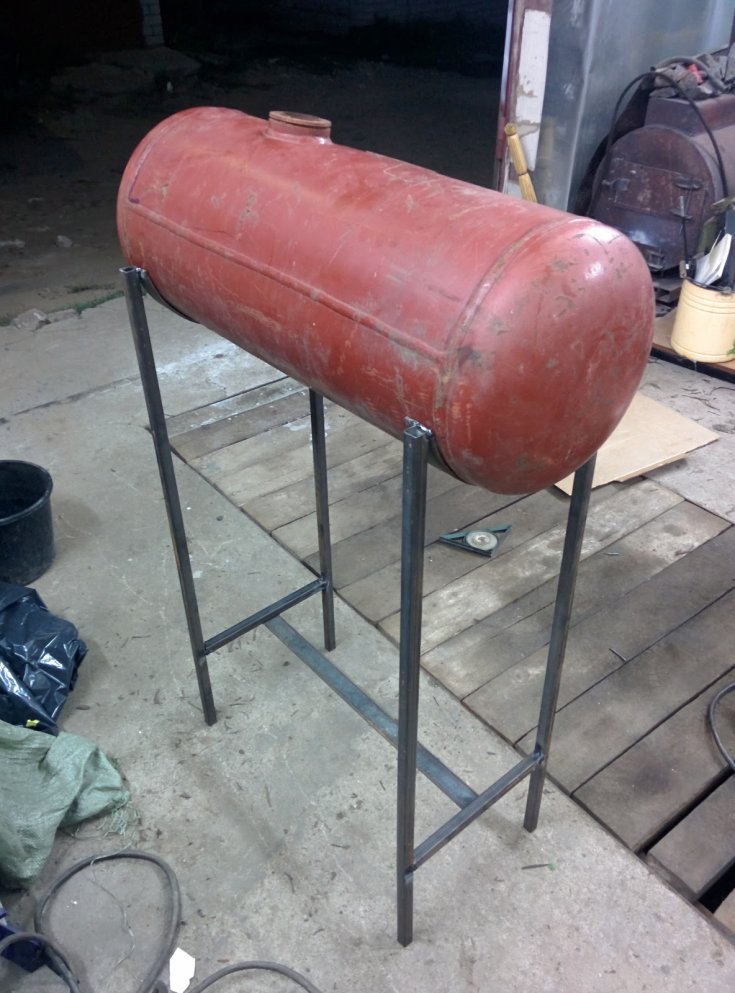

Делаем ножки

Изготавливая ножки для мангала, прежде всего, ориентируйтесь на собственный рост и уже исходя из этого подбирайте удобную для себя высоту стоек. Для самих опор можно использовать трубы или металлический квадрат 20/20 мм.

• Из листового металла 1 мм вырезаем две полоски шириной 20 мм и длиною 400 мм. Полученную шину изгибаем по диаметру баллона и привариваем к её концам ранее подготовленные по высоте ножки. С другого конца тем же квадратом свариваем их между собой для жёсткости конструкции. Таким же способом делаем ещё одну стойку.

  Готовые стойки

• С помощью уголка или квадрата свариваем обе стойки между собой, ориентируясь на длину баллона.

Готовые ножки для мангала

Покраска

Покрывать краской мангал не всегда целесообразно. Во-первых, после первого же использования он всё равно закоптится и покроется чёрным цветом, а во-вторых, испарения от краски могут негативно повлиять на еду, которую вы готовите.

Если вы все же решили покрасить свой мангал, то его нужно подготовить. Для этого зачистите с помощью болгарки и шлифовальных кругов сварочные швы и места ржавчины (если такие имеются). Для окрашивания нужно использовать жаропрочную кремнийорганическую эмаль, которая выдерживает высокие температуры.

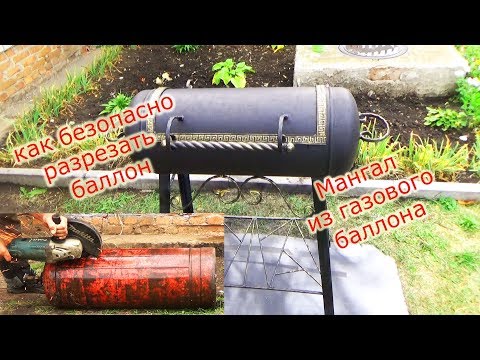

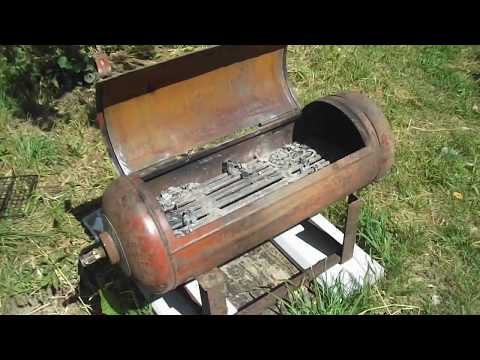

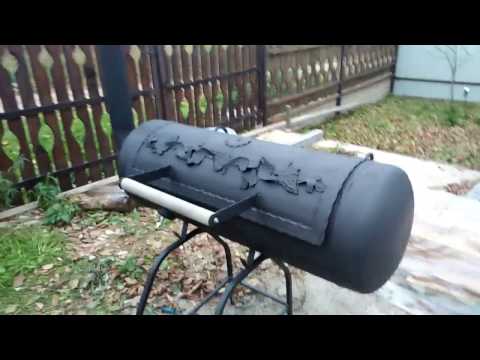

Видео: мангал — быстрое изготовление

Фотогалерея: виды самодельных мангалов

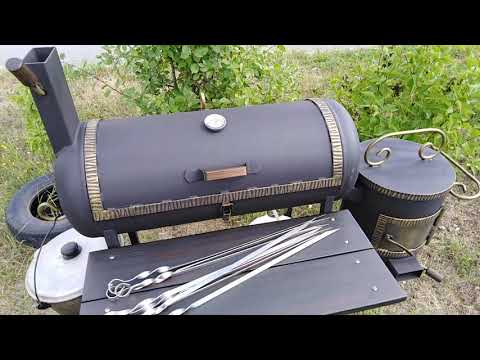

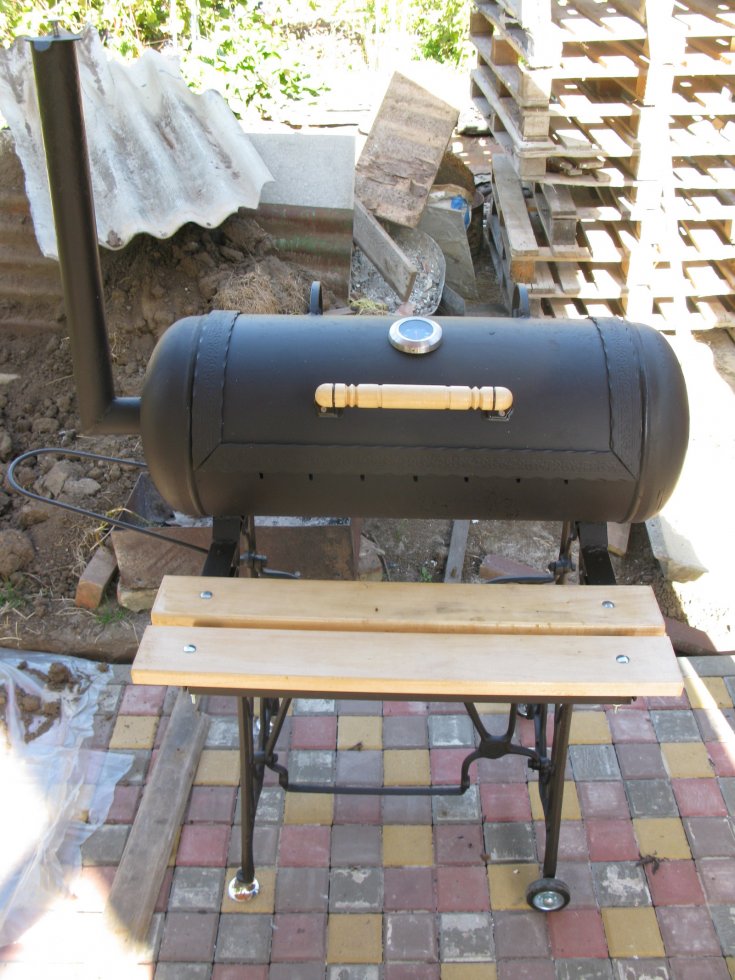

Мангал из газового баллона с датчиком температуры

Мангал в форме паровоза

Мангал-коптильня с двумя полочками

Мангал с вытяжной трубой на два отделения

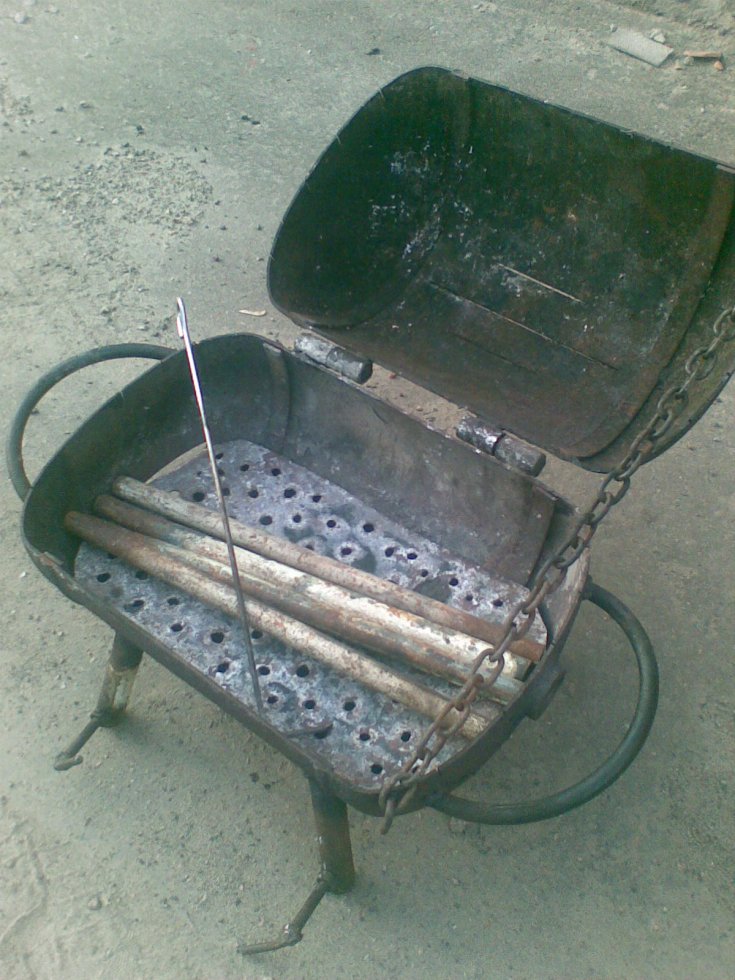

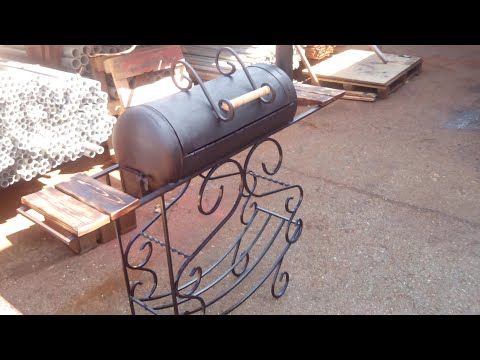

Обычный мангал с одной полочкой

Мангал на колесиках

Нюансы использования

• Какими бы антикоррозийными средствами ни был покрыт мангал из газового баллона, не стоит подвергать его дополнительным испытаниям. Поэтому летом его можно укрыть от дождя под навесом, а зимой лучшее место для хранения — гараж или сарай.
• Если после изготовления мангала от него слышно специфический запах, то для его удаления нужно развести огонь в жаровне и обжечь её внутреннюю часть, после этого запах улетучится.
• Для предотвращения пожара используйте изделие подальше от предметов, которые быстро воспламеняются. После окончания работы не выбрасывайте золу, она может тлеть ещё около суток.
• Мангал можно использовать и в качестве барбекю, установив на жаровню металлическую решётку от старого советского холодильника.
• Используйте крышку от мангала не только как защиту от дождя, но и для того, чтобы, закрывая её, давать возможность мясу протомиться.

Мангал из газового баллона — это барбекю, коптильня и приспособление для приготовления шашлыка в одном изделии. Если на обычном мангале мясо просто жарится, то благодаря нехитрой конструкции в этом случае оно ещё и печётся.

Использовав совсем небольшое количество углей, стенки баллона всё равно хорошо прогреются, что позволит довести пищу до готовности.

Таким образом, мангал из газового баллона — это универсальная и уникальная вещь, которая ничем не уступает магазинным аналогам, а в некоторых случаях даже превосходит.

• Автор: Николай Сергеев
• Распечатать

Оцените статью:

(4 голоса, среднее: 4.3 из 5)

Поделитесь с друзьями!

Делаем каркасный душ на даче Уход за клеродендрумом в домашних условиях

 Просмотров: 17 445  Рубрика: Строительство и ремонт

чертежи с размерами для пропанового сосуда

Среди вариантов мангалов уверенно лидируют изделия из металла. В зависимости от выбора материала они могут быть переносными и стационарными. Многие поклонники готовки на углях предпочитают самодельные металлические конструкции. Практичное, экономное и эффективное решение – сделать мангал из газового баллона своими руками.

Содержание

• Достоинства
• Делаем своими руками
  • Выбор емкости
  • Подготовка
  • Инструмент
  • Конструкция и чертежи с размерами
  • Подготовка материалов
  • Разметка
  • Последовательность действий
• Защита от коррозии
• Мангал из газового баллона 2 в 1 (видео)

Достоинства

Использование пропановых баллонов для изготовления мангала обусловлено несколькими факторами:

Широким распространением и доступностью. Газовые баллоны устанавливаются в автомобили, применяются на промышленных предприятиях и в ЖКХ.

Невысокой ценой. Особенно дешево обходятся списанные баллоны. Даже если они непригодны для дальнейшей эксплуатации, дефекты не играют значимой роли при изготовлении мангала. В любом случае, покупка стального листа необходимой толщины обойдется дороже в 2-3 раза.

Качеством материала. На изготовление емкостей высокого давления идет легированная сталь или прочная углеродистая. Толщина стенки баллона, пригодного для мангала на 6-10 порций, как правило, составляет не менее 3 мм. Этого достаточно, чтобы жаровня выдерживала высокие температуры (даже при горении древесины) без заметных тепловых деформаций, уверенно противостояла коррозии.

Простотой изготовления. Справиться с работой может практически каждый человек, имеющий минимальные навыки обращения с болгаркой и дрелью. Не обязательны даже сварочные работы – для многих простых конструкций достаточно просто правильно порезать заготовку.

Какой баллон лучше? Чаще всего для изготовления мангалов используют кислородные или пропановые баллоны. Вполне подойдут и емкости, предназначенные для хранения азота или углекислого газа, однако найти их подходящего размера значительно сложнее.

Не рекомендуется делать мангал из ацетиленовых баллонов. Стенки таких изделий могут долго сохранять вредные для здоровья соединения.

Делаем своими руками

Для изготовления собственными силами мангала из газового баллона необходимо выполнить несколько действий. Перечислим план работ:

1. Подобрать подходящий баллон.
2. Подготовить его к работе.
3. Запастись инструментом.
4. Выбрать готовый или сделать чертеж.
5. Собрать необходимые дополнительные материалы.
6. Произвести разметку.
7. Порезать баллон и материалы.
8. Выполнить сборку изделия.
9. Позаботиться о защите от коррозии.

Каждый из этих пунктов требует более детального разбора. Об этом ниже.

Мангал на заказ

Выбор емкости

Жаровня – основная деталь будущего мангала. Именно здесь горят угли, может производиться их подготовка (сжигание дров). Здесь же размещаются шампуры или решетка с жарящимися продуктами.

Выбирать баллон для жаровни следует по двум критериям:

• Размеру под стандартный шампур или решетку.
• Толщине стенки.

Рекомендованная толщина металла стационарного/полустационарного мангала – от 3 мм. Если планируется переносной вариант, она может быть меньше, но не менее 1 мм.

Характеристики баллонов для хранения различных газов можно найти в справочной литературе. Так, для пропановых (пропан-бутановых) емкостей параметры нормируются ГОСТ 15860, а для любых других газов (в том числе, кислорода) – ГОСТ 949-73.

Размеры цилиндрических баллонов

Следует отметить, что даже баллоны незначительного объема (от 3 л) рассчитанные на давление всего 10 атмосфер изготавливаются из стали толщиной не менее 3. 1 мм. Соответственно, по условию жаростойкости жаровни подойдет практически любая емкость.

С размерами ситуация несколько сложнее. Как правило, длина рабочей части стандартного шампура лежит в пределах 400-600 мм. Аналогичным должен быть и диаметр баллона.

Размеры кислородных баллонов

В этом отношении резервуары для кислорода и других сжиженных газов неудобны – их максимальный диаметр составляет 219 мм.

Емкости для углеводородов (пропан, пропан-бутан) – вариант более приемлемый. Так, у баллонов БАЖ 51 диаметр составляет 356 мм, БАЖ 41- 399мм, БАЖ 130 – 498 мм.

БАЖ 51

БАЖ 41

БАЖ 130

Остается подобрать только габариты, чтобы на жаровне размещалось необходимое количество шампуров.

Если определить расстояние между ними в 100 мм (вполне достаточно для солидного кусочка мяса), то для 6 шампуров потребуется баллон высотой от 750 мм, для 10 – от 1200 мм (с запасом по сторонам рабочей зоны). Подобрать соответствующее готовое изделие достаточно легко.

Диаметр баллона определяет не только ширину жаровни, но и ее глубину. Регулировать ее можно, правильно рассчитав размеры той части цилиндра, которая будет срезана в дальнейшем.

Подготовка

Подготовка баллона к дальнейшей работе включает:

Стравливание остатков газа

Для этого достаточно отвернуть вентиль и дождаться, пока газ перестанет выходить. Контролировать процесс просто – на штуцерное отверстие наносят мыльный раствор, пока газ выходит – образуются пузырьки.

Слив конденсата

Для этого выворачивают вентиль и переворачивают емкость горловиной вниз.

Промывку баллона и просушку

Этот шаг необходим, поскольку и при атмосферном давлении в резервуаре может остаться газ, слить же весь конденсат самотеком не получится. Баллон доверху наполняют водой через горловину, она вытесняет остатки газа и вымывает конденсат. В дальнейшем воду сливают самотеком или под давлением (если у вас есть компрессор).

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана “Grill House”, гриллер

При подготовке баллона нужно учитывать:

• Углеводороды и сжиженный кислород огнеопасны. Работать необходимо в хорошо проветриваемом помещении или на улице, строго соблюдать меры пожарной безопасности.
• Если используется газовый (пропановый) баллон, его стенки могут долго сохранять неприятный запах. Устранить его можно на этапе промывки, добавив в воду уксус, марганцовку (раствор должен быть бледно-розовым) или средство для мытья посуды.

Инструмент

Для работы понадобятся:

Болгарка (УШМ) с диском по металлу

Металлическая щетка (насадка для болгарки) для удаления краски

Дрель с набором сверл

Отвертки и гаечные ключи, газовый ключ

Если есть навыки сварщика, можно воспользоваться сварочным аппаратом (потребуется аппарат и электроды диметром 3-4 мм), струбцины для фиксации деталей.

Для нанесения разметки будут нужны металлическая линейка и чертилка или мел.

Конструкция и чертежи с размерами

Чтобы выполнить чертеж мангала нужно, прежде всего, определиться с конструкцией.

Открытый мангал

Простейший вариант – открытый мангал. Здесь придется только вырезать часть цилиндрического корпуса баллона, предусмотреть места для размещения шампуров и отверстия для доступа воздуха в жаровню.

Рассчитать необходимо только размеры удаляемой части, так чтобы получить оптимальную глубину жаровни (200-250 мм) и расстояния между шампурами.(100 мм и более). Для удобства и защиты от ветра рекомендуется удалять не всю верхнюю часть цилиндра, а оставить с обеих сторон защитные борта. Оптимальный вариант – если линия реза будет находиться на расстоянии 30 мм и более от круговых швов на корпусе баллона.

На чертеж аккуратно наносят все линии реза и отверстия, проставляют размеры. Скрупулезный подход к чертежу на бумаге позволит избежать ошибок при разметке на баллоне и выполнении работ.

Подставка

Обязательно вычертить и подставку для мангала.

Простейший вариант – две металлических полосы с прикрепленными ножками, изогнутых по диаметру баллона. Для придания конструкции жесткости ножки следует соединить продольными и поперечными металлическими планками. Высоту ножек выбирают такой, чтобы с готовым изделием было удобно работать.

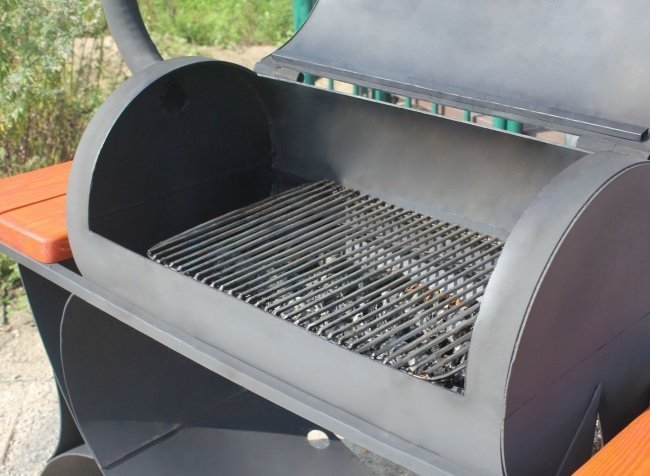

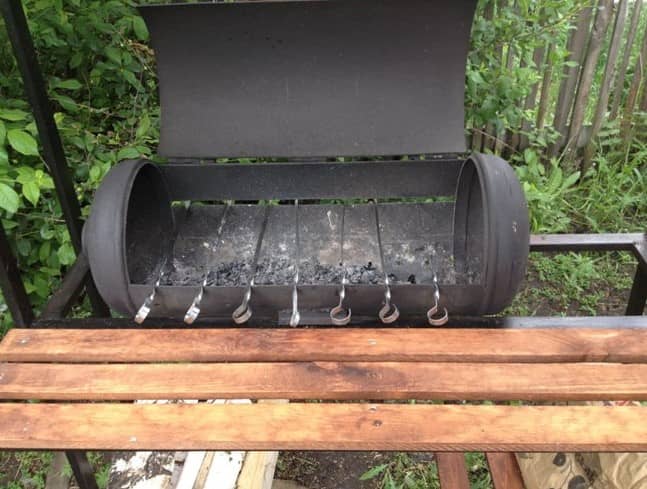

Конструкция с крышкой

Мангал с крышкой не намного сложнее открытого. В качестве крышки используется срезанная часть корпуса. На чертеже для такой конструкции необходимо предусмотреть:

• петли для крепления;
• ручку на крышке;
• отверстие для дымохода;
• дымоходную трубу.

• место размещения цепей или стопоры для фиксации крышки в открытом положении;

Некоторые мастера предлагают использовать для дымохода отверстие под вентиль. Однако диаметр его явно недостаточен для создания хорошей тяги. Более верным решением будет срезать часть горловины, в которую вкручивался вентиль, и смонтировать дымоход на этом месте.

Конструкция с крышкой более интересна, чем открытая. Закрытая крышка создает явный «эффект духовки», расширяет список блюд которые можно готовить на таком мангале, ускоряет процесс готовки, снижает расход углей. Кроме того, такая конструкция легко поддается модификации, например, для добавления функций коптильни.

Более сложные конструкции

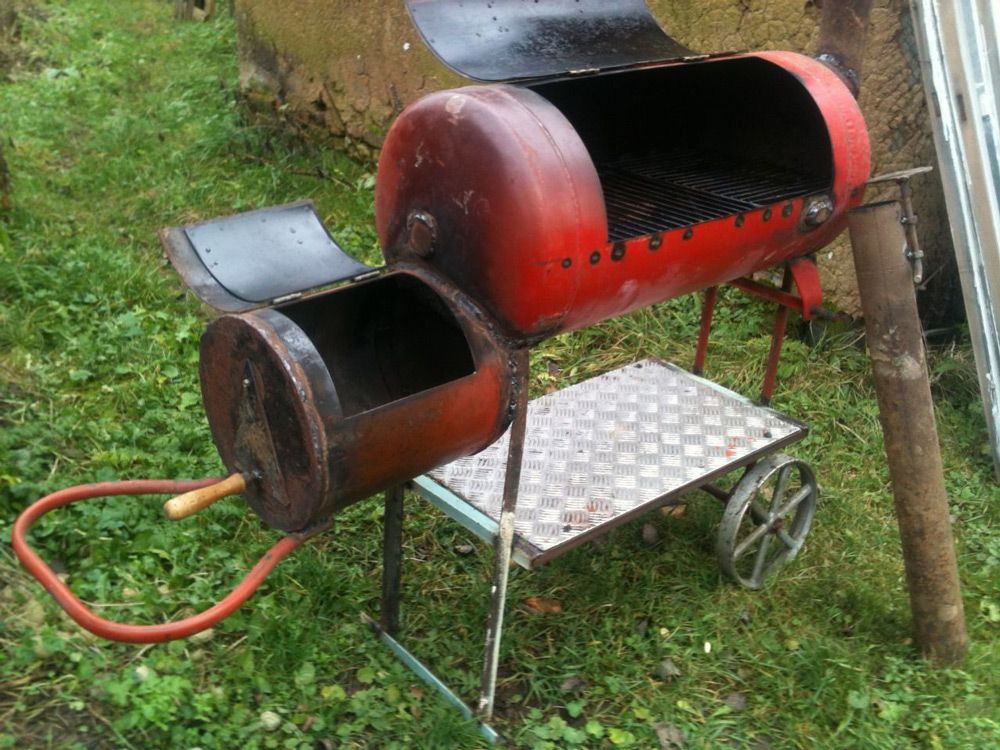

Из баллона достаточно просто сделать мангалы и более сложных конструкций. Например, вариант с крышкой и отдельной топкой можно использовать для запекания на углях, в качестве барбекю, гриля, коптильни горячего копчения.

Читайте также: Как сделать коптильню холодного и горячего копчения своими руками

При этом усложнения конструкции минимальны – необходима еще одна емкость, соединенная с дымоходным каналом. Для нее, кстати, можно использовать еще один баллон.

Если разместить на дымоходной трубе мангала с топкой еще один дополнительный резервуар, у универсальной шашлычницы появится возможность готовить продукты холодного копчения.

Чертежи этих конструкций не представляет сложностей рассчитать самостоятельно.

Не ограничена фантазия мастера и в «обвесе» мангала. Так, в качестве подставки вполне подойдет станина от старой швейной машины с ножным приводом. На раме подставки можно смонтировать стационарные, навесные или съемные столики. На поверхности баллона (-ов) уместно разместить детали декора.

Подготовка материалов

Чертеж выполняет еще одну важную функцию – при его наличии легко составить список необходимых материалов и рассчитать их объемы.

Для простейшего открытого мангала потребуются, кроме баллона:

Металлическая пробка для горловины

Полоса металла для подставки

Прут для ножек и перемычек рамы

Дополнительно для конструкции с крышкой понадобятся петли, ручка, отрезок трубы большого диаметра для организации дымохода.

Разметка

По готовому чертежу с проставленными размерами нанести разметку на баллон не сложно. Единственный нюанс – размечать все сразу нерационально. Для упрощения работы стоит сначала разметить часть корпуса, которая будет срезана, а остальную разметку сделать уже после выполнения этой операции.

За базу для разметки на баллоне можно выбрать продольный шов корпуса. В этом случае все линии и далее разрезы будут выполнены без перекосов.

Последовательность действий

Все готово, можно начинать сборку в следующей последовательности:

1. Разметить участок корпуса, который будет срезан.

2. Вырезать его болгаркой.
3. Наметить прорези для установки шампуров.

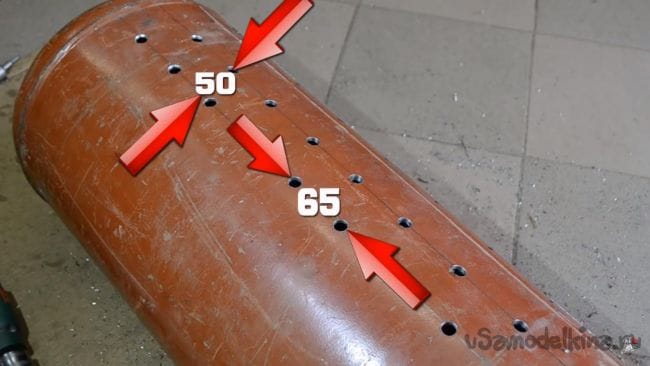

4. Разметить отверстия в днище для притока воздуха (они могут быть просверлены дрелью или вырезаны болгаркой).

5. Для открытого мангала заглушить отверстие для вентиля металлической пробкой. Для мангала с крышкой – срезать часть горловины.

6. Выполнить прорези для шампуров, сделать надрезы или просверлить отверстия для доступа воздуха.

7. Просверлить отверстия для крепления баллона на подставке (если не используется сварка).
8. Согнуть полосы металла для подставки.
9. Нарезать ножки и планки для рамы.

10. Соединить детали рамы и полосы (используется резьбовое соединение или сварка).

11. Установить жаровню на раму и закрепить.


Если собирается конструкция с крышкой дополнительно нужно:

1. Разметить на обеих частях баллона отверстия для монтажа петель.

2. На крышке отметить место для установки ручки.

3. Предусмотреть в жаровне место под опорную планку, на которую будет ложиться крышка, чтобы она не давила на шампуры и не мешала готовке.
4. Смонтировать планку.

5. Установить петли и фиксаторы для открытой крышки.

6. Прикрепить ручку.

7. Присоединить дымоходную трубу.


Аналогичным образом собираются более сложные конструкции.

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана “Grill House”, гриллер

Если при сборке используется сварка, места соединений должны быть зачищены от краски до чистого металла.

После завершения сборки можно приступать к монтажу декоративных элементов на свой вкус.

Защита от коррозии

Для защиты изделия от коррозии используют:

• Термостойкие кремнийорганические краски.
• Порошковые краски и эмали. Такая обработка практически не применяется в домашних условия, поскольку требует запекания красящего материала при высокой температуре в камере.
• Оксидирование.

Надежную защиту обеспечит обработка зачищенной поверхности серной кислотой (5%-ным раствором) с последующим кипячением в концентрированном растворе хозяйственного мыла, а затем – едкого натра.

Даже после поверхностной обработки не следует оставлять мангал без укрытия. Лучше соорудить над ним крышу или сделать конструкцию мобильной (на колесиках) и перемещать ее под навес.

Таким образом, изготовить мангал из газового баллона своими руками несложно. Требуется только подобрать емкость по размерам, определиться с конструкцией и аккуратно выполнить несложные работы по подготовке деталей и сборке изделия.

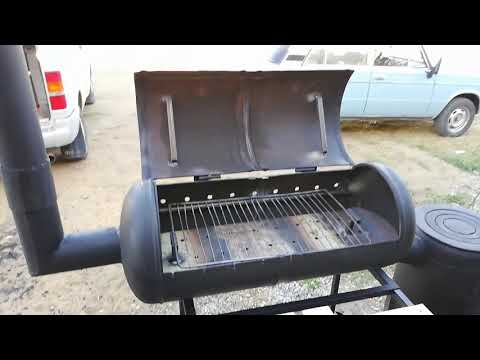

Мангал из газового баллона 2 в 1 (видео)

Как сделать мангал из газового баллона

С приходом лета одновременно наступает пора пикников с шашлыками и другими видами жареного мяса. Купить мангал при этом получается далеко не у каждого, а потому большинство умельцев стремятся его сделать самостоятельно из подручных средств. Первое, что приходит на ум, – это газовый баллон, поскольку достать его можно без труда практически в любом частном доме, а если такового не имеется, то он относится к весьма распространённым и недорогим изделиям, которые можно встретить на металлоприёмках.

Содержание

1. Какие бывают баллоны и какой выбрать
2. Техника безопасности при работе
3. Чертежи и схемы
4. Мангал из баллона своими руками – пошаговая инструкция

Какие бывают баллоны и какой выбрать

Главной причиной, почему выбирают именно баллон, является его форма, которая отличается практичностью, удобством и универсальностью, поскольку позволяет придать мангалу оригинальный внешний вид, например, в форме паровоза или торпеды. Кроме того, металл, из которого он выполнен, отличается толстыми стенками, не прогорающими во время эксплуатации. Наконец, главное преимущество – сделать мангал из газового баллона можно всего за несколько часов.

Кроме преимуществ, выделяют ещё и минусы мангала из газового баллона:

1. Необходимость строго следовать требованиям техники безопасности.
2. Сильный неприятный запах, из-за которого сразу нельзя приступать к приготовлению шашлыков.
3. Риски разрывов при неправильно выполняемых слесарных работах.
4. Ограниченность размеров, из-за чего невозможно использовать длинные шампуры.
5. Дно округлой формы, из-за чего угли неравномерно прогреваются, что создает определённые сложности при приготовлении шашлыка.

Несмотря на эти недостатки, идея сделать мангал из газового баллона всё равно выглядит привлекательно, особенно если обратить внимание на достижения некоторых народных умельцев.

Чтобы всё получилось как надо, необходимо правильно выбрать подходящий вид баллона. Условно они подразделяются:

1. По материалу корпуса:
   • Металлические – из малоуглеродистой или легированной стали, объёмом от 5 до 50 л и массой 4-22 кг.
   • Композитные – из полимерных материалов.
2. По месту установки и назначению:
   • Бытовые.
   • Туристические.
   • Автомобильные.
   • Медицинские.
   • Промышленные.
   • Универсальные.
3. По составу смеси:
   • Пропановые.
   • Бутановые.
   • Ацетиловые.
   • Водородосодержащие.
   • Фреоновые.
   • Азотсодержащие.
   • Аргонные.
   • Гелиевые.
   • Кислородные и др.

На самом деле для изготовления мангала подойдёт любой баллон цилиндрической формы. Любители всё делать своими руками отмечают, что на практике удобнее всего изготовить мангал из 50-литрового пропанового баллона. Если же нужно более мобильное приспособление, то можно сделать такой же мангал из 27-литрового фреонового баллона, который легко поместится в багажник автомобиля. При этом баллон из-под фреона или пропана можно найти практически на любой металлоприёмке за копейки, а обработать его конструкцию окажется простой задачей даже в домашних условиях.

Но перед тем, как начать делать мангал из баллона для фреона или пропана, учтите, что главное – соблюдение собственной безопасности.

Таблица размеров типовых пропановых баллонов

Техника безопасности при работе

Изготовление мангала из газового баллона может быть чревато травмами и даже летальным исходом, если не соблюдать специальную технику безопасности. И речь идёт не только о том, что он способен взорваться, но и о том, что вдыхание некоторых газов (например, пропана или бутана даже в небольших количествах) может оказаться губительным. Поэтому необходимо знать, как правильно разрезать газовый баллон для создания мангала и чётко следовать инструкции, представленной ниже.

Итак, главное, что потребуется при работе с будущим мангалом из баллона, – это подумать о том, как избежать возможного взрыва. Даже если показалось, что вы полностью осуществили удаление газа и конденсата, не торопитесь разрезать металл, поскольку несмотря на то, что давление в баллоне стало соответствовать атмосферному, внутри ещё могут находиться опасные вещества. Чтобы удалить их, потребуется промывка водой. Для этого переверните баллон, наполните его водой и оставьте так на 2-3 часа. После этого воду можно вылить и можно приступать к работе над изделием.

Чертежи и схемы

В любом случае потребуется сделать набросок для создания будущего мангала из газового баллона. При создании таких чертежей с размерами, кроме самих параметров изделия, потребуется также учитывать:

• состояние баллона;
• расположение и размеры топки;
• длину шампуров, которые планируется использовать;
• тип самого мангала;
• его планируемый внешний вид;
• оборудование вспомогательных элементов (например, ручек для переноски).

Учитывая эти нюансы, а также планируемые размеры мангала из газового баллона, можно приступать к созданию своего чертежа. За основу специалисты предлагают брать несколько типовых рисунков, которые уже проверены на практике. При этом в самом простом варианте мангал состоит всего из трёх элементов: корпуса, ножек и крышки.

Мангал из баллона своими руками – пошаговая инструкция

Сделать мангал из газового баллона можно своими руками, даже не обладая специальными навыками. Справится даже новичок слесарного дела.

Важно: перед тем, как сделать мангал из газового баллона, обязательно не забываем про технику безопасности – промываем баллон.

Сам монтаж осуществляется в несколько этапов:

1. Создать чертёж с разметкой газового баллона под мангал, определением расположения отверстия, пропилов для шампуров или креплений для решетки и пр.

2. Правильно распилить газовый баллон под мангал. Для этого потребуется разделить изделие на крышку и жаровню, выпилив полукруглую часть одной из стенок тары. Перед тем, как разрезать, потребуется поставить метки на будущей шашлычнице. Сделать это просто по уже наличествующему сварному шву газового баллона, который проходит по всей его длине. От этого шва необходимо отступить 24 см в две стороны (предположим, что в работе используется пропановый баллон) и нанести границы отверстий. Здесь же делают насечки для шампуров или решётки, крайние из которых располагают на расстоянии 3-х см от сварочных колёс. Промежуточные можно размещать с любым шагом, в зависимости от того, сколько шампуров планируете использовать. Если шампуры не принципиальны, можно поставить решётку, для чего шаг между отверстиями делается меньше. Далее приступаем к распилу болгаркой, начиная с продольных линий, переходя к поперечной разметке, а затем делая разрезы под шампуры или решётку. Теперь потребуется взять дрель для просверливания отверстий внизу, чтобы воздух мог свободно циркулировать по мангалу. Дно и крышку баллона при этом трогать нельзя, поскольку в ином случае ветер может задувать угли.

3. Сварить ножки для мангала. При этом инструкция по изготовлению ножек достаточно простая: выбираем форму опор, ищем уголки или тонкие трубы (идеально – длиной 20-30 см), привариваем площадки, чтобы мангал не впечатывался в землю под воздействием веса.

4. Установить крышку самодельного мангала можно путём приварки её металлическими петлями, расположенными на равном расстоянии друг от друга. Для удобного изготовления мангала своими руками, рекомендуют временно зафиксировать конструкцию заклепками.

5. Осуществить отделку готового мангала. Это последний этап монтажа, на котором часто возникает вопрос, чем покрасить будущий мангал и как его украсить. На самом деле всё обстоит очень просто: отлично подойдёт жаростойкая аэрозольная краска из баллончика, а в качестве колёс можно либо самостоятельно сварить круглые изделия, либо приобрести уже готовые.


Важно учитывать установленную технику безопасности и все работы производить в средствах индивидуальной защиты (маске и перчатках). Также не рекомендуется менять последовательность действий, поскольку это может привести к нежелательным травмам.

Следуя этой инструкции, вы легко сможете сделать мангал своими руками из обычного газового баллона. А если вы уже делали мангал из газового баллона, поделитесь своим опытом в комментариях.

Как сделать мангал-барбекю из газового баллона своими руками: видео

Содержание

• 1 Общий алгоритм действий
• 2 Инструменты и материалы
• 3 Подготовка баллона
• 4 Резка
• 5 Крышка и поддувало
• 6 Ножки и дымоход
• 7 Укрепление конструкции
• 8 Мангал-буржуйка
• 9 Мангал-коптильня

Отдых на природе всегда ассоциируется с шашлыком, грилем и барбекю. Конечно, для их приготовления нужно иметь мангал. Если их нет, то можно сделать устройство своими руками. Для изготовления мангала хорошо подходит газовый баллон. Это потому, что его стенки являются очень грубыми (почти 4 мм.), и они сделаны из высококачественного металла. Для сравнения: стальной лист такой же толщины более мягкий и легче деформируется.

Что же можно сделать? Газовый баллон является лишь емкостью, которая в умелых руках может превратиться в отличный мангал, коптильню или буржуйку. При этом сделать мангал из газового баллона можно в разных вариантах. Так, он может быть:

• конструкцией в виде одной половинки распиленного по длине пропанового баллона;
• конструкцией, которая имеет крышку;
• вариантом, который является мангалом и буржуйкой одновременно;
• конструкцией, которая является и мангалом и коптильней;
• мангалом в виде паровоза (его всегда любят изображать на фото).

Интересно то, что каждый может сделать любой такой мангал из газового баллона своими руками. Конечно, эта статья даст все необходимые рекомендации и пошаговые инструкции создания вышеперечисленных вариантов. Не лишним будет и просмотр различных видео, а также чертежей.

Общий алгоритм действий

Создание мангалов из баллона предусматривает выполнение очень похожих действий. Пошаговая инструкция, которую часто показывают в видео, включает такие этапы:

1. Подготовка баллона.
2. Резка.
3. Создание крышки, поддувала и вспомогательных отверстий.
4. Монтаж ножек.
5. Укрепления конструкции для барбекю.
6. Проведение дополнительных действий и декорирование.

Инструменты и материалы

Перед тем как начать создание самодельного мангала из баллона, нужно запастись необходимыми инструментами, а именно:

1. Дрелью.
2. Угловой шлифовальной машиной (болгаркой).
3. Сварочным аппаратом.
4. Металлической щеткой.

Что касается материалов, то главным является газовый или фреоновый баллон. Лучше всего брать емкость с объемом, равным 50 л. Короткий баллон будет создавать сложности с переворачиванием углей. Не стоит брать емкость с большим количеством ржавчины, поскольку сделать из нее хороший мангал не получиться. Также нужно будет иметь:

1. Металлическую трубу (диаметр 80 мм. и более). Из нее получится дымоход.
2. Алюминиевые заклепки.
3. Болты с гайками.
4. Петли.
5. Ручку крышки.
6. Профильную трубу размером 50х50 мм. Можно и с меньшим сечением.
7. Огнестойкую краску.
8. Элементы, напоминающие части паровоза.

Подготовка баллона

Газовый баллон может содержать в себе остатки газа, который при появлении маленькой искры (а она всегда образуется при резке) взрывается. Поэтому начинать резку баллона без надлежащей подготовки нельзя.

Правильное вскрытие газового баллона под мангал предусматривает первоочередный выпуск газа. Для этого открывают вентиль или, если возможно, откручивают его и переворачивают баллон. Далее ждут, пока не выйдет газ. Чтобы проверить наличие газа, нужно воспользоваться мыльной пеной. Отсутствие мыльных пузырьков означает, что газ вышел. Об этом часто отмечают в разных видео.

Следующий шаг — спиливание части, в которую был вкручен или в которой находится намертво зафиксированный вентиль. Во время этого процесса будет образовываться много искр. Устранить их появление можно, поливая место среза водой. Лучше, если эту работу будет делать помощник. Также вода не позволит металлу нагреваться.

В таком баллоне могут быть некоторые остатки газа. Чтобы их полностью устранить, в сделанное отверстие на месте вентиля наливают воду. Ею нужно заполнить весь баллон. Чтобы облегчить работу, стоит воспользоваться шлангом с напором. Во время наливания воды, емкость следует встряхивать. После, можно сливать жидкость. Однако следует помнить, что она впитала в себя не только остатки газа, но и его запах. А он устойчив, и на месте выливания будет ощущаться в течение нескольких дней. Поэтому, если не хочется чувствовать его на территории дома или дачи, воду лучше выливать в другом месте.

Резка

Особенности этого процесса зависят от того, какой мангал из газового баллона владелец решил сделать. Некоторые люди просто распиливают емкость пополам. Распил осуществляется вдоль баллона. При этом делают так, чтобы продольный сварной шов металлической емкости находился на несколько сантиметров ниже.

Когда прорез на одной стороне завершен, стоит сразу приступить к фиксации петель. Это стоит делать потому, что баллон все еще является цельной конструкцией, и крышка никуда не движется. Благодаря этому, завесы приваривать очень удобно. Более того, существенно уменьшается вероятность допуска ошибки. Об этой хитрости часто говорят на видео. Также ее предусматривают лучшие пошаговые инструкции.

Для крепления петель сначала следует сделать отверстия для заклепок. Далее,приложить петли и вставить заклепки. Если они алюминиевые, то целесообразно приваривать петли. Петли стоит размещать в одном направлении. Тогда крышку можно будет снять. После фиксации петель продолжают резку.

Согласно разным чертежам и видео крышку лучше вырезать. Продольные распилы делают посередине баллона. Поперечные следует осуществлять в местах, расположенных в 2-3 см. от поперечных швов. Работать нужно так, чтобы линии распила получались ровными. В противоположном торце от вентиля выпиливают отверстие для поддувала. Достаточно дыры размером в 5х5 см.

Крышка и поддувало

К закрепленной на петлях крышке остается приварить ручку, фиксирующие элементы и металлическую полоску. Ручку лучше размещать в одном конце крышки, так, чтобы она была над другой частью баллона. Конечно, она должна выдерживать высокую температуру, ведь крышка будет сильно нагреваться и отдавать тепло ручке. Размещенная в одном из углов крышки ручка не позволит обжигать руку человека во время открывания барбекю.

Нужно ограничивать величину открывания крышки. Это делают путем крепления к ее свободным краям и основанию цепей. Также, согласно некоторым чертежам, можно со стороны петель приварить металлический штырь. В него будет упираться крышка. Он должен быть вертикальным. Его наклон зависит от того, насколько хозяин дачи хочет открывать крышку.

Между крышкой и основанием всегда будет щель. Чтобы ее устранить, к крышке по всему периметру приваривают металлическую полоску. Итог этого процесса часто показывают на фото.

Чтобы изготовить поддувало, нужно к сделанному в нижней части торца отверстию с размером 5х5 см. приварить квадратную трубу. Ее длина не должна превышать 10 см. Посередине двух ее противоположных сторон делают два отверстия, в которые вставляют грубую проволоку или болт. До последнего приваривают металлический квадратный лист. Он должен перекрыть отверстие трубы. Крутя болтом, можно будет изменять положение листа и управлять тягой.

Ножки и дымоход

Чтобы разведения огня и приготовление гриля или барбекю было удобным,  баллон нужно поднять на определенную высоту. Это делают благодаря монтажу ножек. Лучше всего делать их из профильной трубы. Сначала приваривают две трубы к нижней половине мангала. Они должны располагаться вдоль разрезанного баллона. Далее к ним приваривают четыре ножки. Для удобного перемещения по территории дачи или дома к краям ножек можно прикрепить колесики. Такую особенность можно увидеть на различных фото.

Чтобы ножки были более надежными к каждой паре можно приварить дополнительную трубу или укосину.  Вместо профильной трубы могут подойти уголки. Они также прекрасно справляются с нагрузкой. Далее приваривают трубу дымохода. Ее высоту следует делать 1-метровой. Чертежи могут предусматривать и более высокую трубу.

Укрепление конструкции

При нагревании мангал может деформироваться. Для избегания этого его стоит укрепить. Это делают, приваривая к внутренней части, чуть ниже среза, уголок. Чтобы этот элемент плотно касался стенки баллона, его фиксируют с помощью струбцин. Его также можно прикрепить болтами. Для этого нужно сверлить отверстия. Этот же уголок будет основой для размещения решетки под гриль.

В продольных срезах также следует сделать вырезы для шампуров. Благодаря им шампуры не превратятся в препятствие для плотного закрывания крышки.

Чтобы огонь получал достаточно кислорода, на дно следует поставить решетку для буржуйки. Альтернативой являются сделанные в дне мангала отверстия. Однако в этом случае под мангалом нужно делать крепление для полочки, на которую будет падать пепел, и которую можно будет легко снимать. В конце остается удалить ржавчину и покрасить конструкцию для гриля.

Мангал-буржуйка

Создание мангала, который одновременно может быть буржуйкой, предусматривает внесение изменений в схему вышеописанной конструкции. Эти изменения заключаются в спиливании торца, где находится поддувало. К образованному отверстию приваривают круглый металлический лист с вырезанным в нем отверстием для дров.

К этому листу приваривают завесы и прикрепляют дверку. Также делают крючок для ручки дверки. Под отверстием для дверки буржуйки делают поддувало. В такой буржуйке никогда не делают отверстия в стенке, над которой будет гореть огонь. Для улучшения доступа воздуха к огню дрова ставят на специальную решетку.

Мангал-коптильня

Мангал-буржуйка не позволит готовить барбекю. Чтобы готовить это блюдо нужно брать второй баллон, делать из него буржуйку, и ее дымоход прикреплять к тому торцу вышеописанной конструкции мангала, где находится поддувало. Такой вариант более универсален.

Подобная конструкция часто ложится в основу мангала паровоза. Правда, чтобы создать вид паровоза, к нему приваривают колеса и элементы, которые имеет паровоз.

Мангал из газового баллона своими руками: инструкция по изготовлению

Отдых на свежем воздухе под шашлык – отличное времяпровождение не только летом. Мангалом можно пользоваться в любое время года, а если на даче есть крытая площадка, то и вне зависимости от погоды.

В настоящее время промышленность выпускает широкий ассортимент мангалов, они имеют различные размеры, конструктивные особенности и стоимость. Можно найти очень удачные инженерные решения, но не всегда они удовлетворяют потребителей по цене.

Еще одна проблема – некоторые недобросовестные производители для изготовления мангалов исползают дешевую и низкокачественную сталь. Такие мангалы после нескольких пикников изгибаются и деформируются, пользоваться ними далее крайне неудобно.

Мангал из газового баллона своими руками

Содержание статьи

• Преимущества и недостатки мангала из газового баллона
• Типы мангалов
• Пошаговая инструкция по изготовлению мангала
  • Изготовление ножек

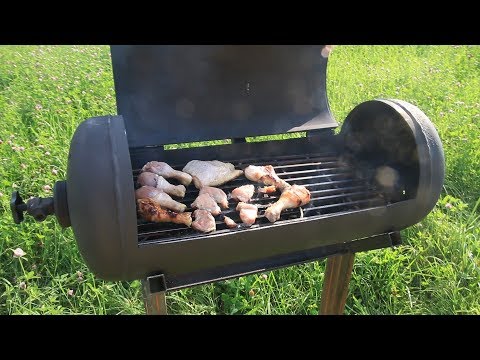

  • Видео – Мангал из баллона своими руками

Преимущества и недостатки мангала из газового баллона

В статье рассматривается именно такой тип мангала, чем вызвано повышенное внимание пользователей к нему?

1. Низкая стоимость. Старые газовые баллоны можно купить по цене металлолома, что намного дешевле, чем приобретать сортовой металл на специализированных базах. Кроме того, не все они имеют желание отрезать от больших листов маленькие куски, а для мангала не требуется много металла.

   Мангалы из баллонов отличаются небольшой себестоимостью

2. Отличные физические и эксплуатационные характеристики. Газовые баллоны изготавливаются из высококачественной легированной листовой стали. Она не боится высоких температур нагрева, устойчива к коррозии без дополнительной защиты поверхностей, не изменяет линейных параметров весь период эксплуатации.
   Мангалы из газовых баллонов служат очень долго

3. Технологичность. Баллон имеет готовый объем, что намного упрощает и ускоряет работы. Не надо варить каркас, нужно лишь доделать специальные элементы для облегчения пользования мангалом.

   Мангал из газового баллона своими руками изготавливается буквально за несколько часов

Но есть и недостатки, о них всегда надо знать.

1. Стойкий и очень неприятный запах. Это следствие того, что в баллонах хранится газ, а к нему в целях безопасности добавляется специальное химическое вещество именно с таким запахом. Дело в том, что чистый метан не имеет запаха, это очень усложняет обнаружение протечек. Газа в помещении может накаливаться большое количество, как следствие – взрыв и полное разрушение жилых помещений. Сильный неприятный запах позволяет своевременно обнаружить проблемы и принять все меры по их ликвидации. Для удаления запаха надо длительный период времени, сразу готовить шашлыки невозможно. Надо открыть крышку корпуса и выжигать мангал на сильном огне, тлеющие угли с этой задачей не справятся.
2. Ограниченность длины и ширины. Для мангала чаще всего используются газовые баллоны объемом 50 л. Длина такой емкости 96 см, а диаметр всего 30 см. Толщина стенки 3 мм. Небольшой диаметр не позволяет готовить длинные шашлыки, а именно под них делаются шампуры. Придется искать короткие или обрезать стандартные.
3. Риски разрыва. Это очень большая опасность, категорически запрещается делать какие-либо слесарные и сварочные работы с непроверенным баллоном. Надо не только выпустить все остатки газа, но и несколько раз полностью заполнить объем баллонов водой, оставить его открытым на несколько дней. Приступать к изготовлению можно лишь после полного удаления газа из баллона.
4. Круглая форма дна. Толщина угля неодинакова, у краев она минимальная. Как следствие, не все участки шашлыка нагреваются одинаково, готовить пищу в таких условиях могут только опытные мастера своего дела.

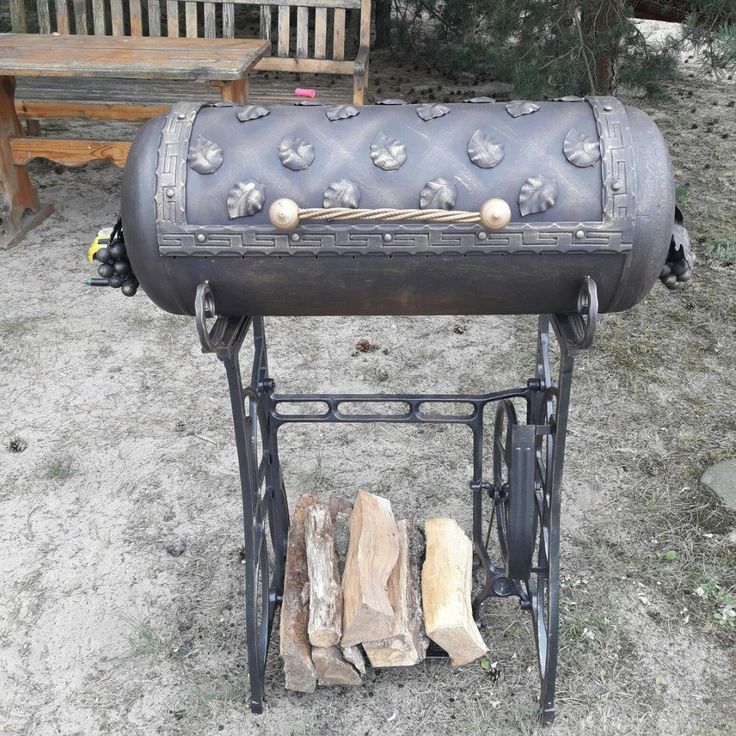

Самодельный мангал можно выполнить в виде животного, ракеты или любого другого объекта

Типы мангалов

Из газового баллона можно сделать несколько конструкций различных по сложности и назначению изделий.

Тип мангала	Краткое описание эксплуатационных характеристик
Барбекю	Относительно простая конструкция, часть баллона отрезается и приспосабливается под дверку. Внутрь насыпаются горящие угли и устанавливаются шампуры с мясом или сетка для барбекю. Никаких дополнительных конструкций не делается, для изготовления требуется только один баллон.
Коптильня	Соединяется большой баллон с малым, для увеличения тяги к большому крепится дымоход. Более сложная конструкция, в зависимости от места размещения огня может использоваться как мангал или коптильня. В связи с тем, что дым не имеет возможности остывать, продукты получаются только горячего копчения.
Смокер	Последовательно присоединяются три газовых баллона, самая сложная конструкция.  В нем готовится гриль, шашлык, барбекю, можно коптить различные продукты. Дополнительно устанавливаются дымоходы и термометры, приделываются поддувала для контроля потока свежего воздуха и т. д.

Для примера мы рассмотрим процесс изготовления простейшего мангала.

Пошаговая инструкция по изготовлению мангала

Подготовьте инструменты. Имейте в виду, что металл у газового баллона очень качественный, все сверла должны быть идеально заточенными и только из специальных режущих сталей. Дрель мощная, двигатель не менее 2 кВт, маломощный быстро перегревается, изоляция обмоток статора и ротора теряет свои первоначальные свойства, возникает короткое замыкание.

Для изготовления требуется сварочный аппарат с возможностью регулировки силы тока, диаметр электродов 2–4 мм. Еще придется работать болгаркой, если есть в наличии шлифовальная машинка – отлично, для нее также будет дело.

Техника безопасности при работе с болгаркой

Несущая рама делается из проката, для облегчения конструкции рекомендуется использовать уголки или квадратные трубы.  Из покупных деталей нужно подготовить петли и ручку. Не покупайте дешевые петли, они быстро поломаются.

Шаг 1. Тщательно удалите из баллона остатки газа. Полностью откройте вентиль, пошатайте баллоном в различные стороны. Поставьте его на солнце, путь стенки немного нагреются. Обязательно наполните емкость под завязку водой. В таком состоянии выкрутите вентиль, вылейте воду и повторите операцию.

Заполнение баллона водой

Шаг 2. После очистки баллона можно приступать к его разметке. Процесс состоит из нескольких этапов.

1. Измерьте окружность баллона, в нашем случае она равняется 97 см. Один сантиметр не учитывайте, оставляйте его на ширину центрального заводского сварного шва баллона. Остается 96 см, это число следует разделить на четыре части, полнится по 24 см на каждую часть. Запомните данные, это отправная точка во всех дальнейших разметках.

   Измерение окружности

2. Вверху и внизу баллона есть сварные швы присоединения днища и верха, от них отступите примерно 2 см и проведите две параллельные линии длиной 24 см. Отступы надо делать обязательно, в противном случае возрастают риски деформации баллона во время нагрева. Разметка

   Дело в том, что устойчивость обеспечивает не только шов, но и металл около него. Если эту связь разрезать болгаркой, то параметры прочности значительно уменьшаются.

   Соединение меток

3. Соедините концы линий, получится прямоугольник, на этом месте будут делаться отверстия од шампуры. Разделите линию на 10 равных частей и сделайте метки. Запомните, где у вас будет перед мангала, а где зад. Зад мангала

   Можно написать на баллоне, чтобы потом не перепутать. Если считаете, что десять шампуров очень много, мясо будет слишком близко располагаться, то уменьшите количество шампуров. Следите, чтобы они были параллельными, расстояние между метками спереди и сзади должно быть одинаковым.

4. От задней линии отступите еще 10 см и проведите линию. Это место вырезания крышки.

   Место вырезания крышки

Проверьте правильность разметки. У вас должен быть контур крышки, она полностью вырезается из стенки баллона. На задней стороне располагаются метки под отверстия для шампуров, а на передней под вырезы. Все в норме – продолжайте работу.

Метки под отверстия для шампуров

Шаг 3. Аккуратно по маркеру прорежьте продольную линию. Работать надо сзади баллона.

Как держать болгарку во время работыПрорезание по линии

Важно. Соблюдайте правила техники безопасности работы с болгаркой.

Некоторые неопытные мастера неправильно выбирают направление вращения диска. Они его выставляют таким образом, чтобы искры отлетали от работающего. В таком положении намного удобнее работать: линия не засоряется стружкой, мелкие горящие металлические крошки не попадают на работающего. Но по технике безопасности так устанавливать направление вращения диска категорически запрещается. Дело в том, что диск во время резания может зажиматься, появляется очень большая сила инерции, которая отбрасывает болгарку на мастера, в большинстве случаев это заканчивается очень тяжелыми травмами. Удержать в руках болгарку невозможно, не стоит надеяться на свою физическую силу.

Во время работы пользуйтесь очками и защитной одежной, они надежно защищают от летящих искр.

Шаг 4. Выставьте на одинаковом расстоянии три петли и приварите их к баллону. Мы уже упоминали, что петли должны быть прочными и из качественного металла.

Приваривание петель

Настоятельно рекомендуется использовать специальные петли с ограниченным углом поворачивания.

 Это намного упрощает процесс пользования мангалом, при открывании крышка не падает полностью, а задерживается на необходимом уровне. Нет надобности придумывать дополнительные устройства фиксации ее положения.

Шаг 5. Очень внимательно и аккуратно вырежьте крышку по периметру.

Вырезание крышкиГоризонтальный пропил

Не спешите, исправить брак потом невозможно. Кривые дырки не повлияют на пользовательские качества мангала, но значительно ухудшают его внешний вид.

Шаг 6. Откройте крышку.

Крышку нужно открыть

Как мы уже упоминали, приготовьтесь к очень неприятному запаху. Для естественного улетучивания понадобится несколько суток, но можно процесс ускорить и мангал прожарить сильным нагревом. Если не спешите, то пусть вонь выветривается естественным образом. Если мангалом надо пользоваться в ближайшее время, то надо его выжигать.

Шаг 7. На задней линии накерните места под высверливания десяти отверстий для шампуров. Поверхность полукруглая, сверло будет соскальзывать. Для предупреждения такого неприятного явления керните сильно, выемка должна достигать глубины не менее одного миллиметра.

Накернивание

Для облегчения процесса высверливания первый поход делайте сверлом небольшого диаметра. Только после подготовки подгоняйте отверстия под необходимый диаметр.

Высверливание отверстий для шампуров

Шаг 8. С противоположной стороны болгаркой прорежьте П-образные выемки.

П-образные выемки

Ширина должна отвечать диаметру отверстий. А диаметр, соответственно, ширине металлической части шампура. Квадратным напильником поправьте кромки и подгоните все вырезы под один размер.

Обработка напильником

Шаг 9. Приварите ручку крышки. Перед этим обязательно надо убрать краску с поверхности баллона на участках наложения шва, пользуйтесь болгаркой. Ручка должна иметь деревянную вставку, в противном случае появятся сложности при открывании крышки. Пластиковые вставки не годятся, они боятся нагрева.

Ручка

Шаг 10. С двух сторон отверстия крышки на расстоянии примерно 5–10 см сделайте поперечные пропилы для подачи воздуха.

Поперечные пропилы для подачи воздуха

Как показывает практика использования таких мангалов, делать пропилы снизу не имеет смысла. Они быстро забиваются, поддув полностью пропадает. Если не верите – можете пилить, хуже от этого не будет, баллон имеет достаточную прочность, чтобы выдержать большое количество разрезов без критической потери прочности.

Шаг 11. Очистите поверхность баллона от ржавчины и старой краски, подготовьте его под покраску.

Очистка поверхности

Работать легче и быстрее пескоструйным аппаратом, но он имеется только у профессиональных мастеров. Любителям придется пользоваться круглошлифовальной машинкой и металлической щеткой. Это пыльная и долгая работа, но без нее не обойтись.

Теперь осталось сделать подставку под мангал.

Изготовление ножек

В нашем случае они изготавливаются из профильной трубы 10×20 мм, это удачный выбор – такая труба мало весит и имеет достаточные показатели прочности.

Шаг 1. Определитесь с высотой мангала, выставьте в нужном положении ножки с одной стороны баллона. Прихватите их между собой, под угольник строго под прямым углом приварите к мангалу.

Изготовление ножек

Шаг 2. Такие же действия проделайте и с другой стороны баллона, соедините конструкции горизонтальной перекладиной.

Приваривание перекладины

Отрежьте лишний кусок трубы.

Лишний кусок трубы отпиливают болгаркой

Практический совет. Вентиль с краном лучше оставьте, во время приготовления шашлыков он послужит вешалкой для полотенца. Кроме того, поможет переносить мангал на новое место.

Шаг 3. Купите специальную термоустойчивую краску, она выдерживает нагрев до +800°С. Так утверждают производители, а как на самом деле – покажет практика.

Термоустойчивая краска, нанесение из баллончика

Краска продается в баллонах, читайте инструкцию и наносите состав. Деревянную ручку предварительно обмотайте изолентой, так она защищается от окрашивания. По завершении процесса изолента убирается. После высыхания краски можно делать первое испытание мангала. Сразу обращайте внимание, как горят угли, равномерно ли прожаривается мясо по всей длине мангала. Обнаруженные проблемы исправляйте, мангал должен обеспечивать качественную поджарку шашлыков.

Мангал с открытой крышкойМангал с закрытой крышкойВид сзади

В дальнейшем к нижней части ножек рекомендуется приварить специальную полочку. На ней можно хранить уголь или дрова, посуду с маринованным мясом, воду для регулировки интенсивности горения углей, приправы и кухонные принадлежности.

Видео – Мангал из баллона своими руками

Отдых на свежем воздухе в конце напряженной рабочей недели – отличный способ не только восстановить физические силы, но и успокоить нервную систему. Теперь вы можете самостоятельно изготовить мангал из старого газового баллона, но это еще не все. Около него надо обязательно поставить скамейки из дерева. Существуют различные вариант: переносные и стационарные, большие и маленькие, сложные и простые. На страницах нашего сайта есть подробная пошаговая инструкция по их изготовлению. Ознакомьтесь с ней перед принятием окончательного решения.

Как сделать мангал из газового баллона своими руками? Чертеж и размеры мангала

Здравствуйте, гости моего блога! Думаю все у кого есть дача или свой огород возле дома мечтают о классном и красивом мангале. Который в свою очередь прослужит очень долго. А самое главное такому искусству можно позавидовать.

В одной из моих статей уже было рассказано, как сделать мангал из металла своими руками. Но по просьбе читателей, которых интересуют такие заготовки,  было решено показать ещё интересные способы изготовления.

Но запомните, так как будем работать с газовым баллоном, то будьте предельно осторожны. Следуйте всем инструкциям, чтобы не произошло взрыва и других не нужных последствий, вроде травм.

Что нам нужно, чтобы собрать красивый и качественный мангал? Ну конечно же сам газовый баллон. Без болгарки и сварочного аппарата с электродами тоже не обойтись. Также мел, карандаш или чертилку по металлу. Ну и соответственно куски листового железа с профильными трубами. А чтобы навести приятный вид и красоту, это конечно же зачистной диск и термостойкая краска.

Да кстати, не забудьте определиться с местом куда его поставить. Так как он очень тяжёлый и с одного места на другое, одному человеку мангал не потаскать. Ну ладно не будем ходить вокруг  да около, давайте уже приступим к самому устройству.

Самодельный мангал из газового баллона с чертежами и размерами

Когда-то у нас в доме был сжиженный газ в баллонах. Но совсем не давно протянули природный и сами газовые ёмкости стали практически не нужны. Долго думал, что с ними делать, хотел уже продавать. Но пересмотрел интернет, посоветовался с друзьями и было решено сварить мангал. Можете посмотреть, что из этого получилось.

Но прежде чем начать, нужно подготовить баллон к разрезу. А чтобы это было безопасно нужно следовать точным инструкциям.

Помните, любая газовая ёмкость, полная или пустая, очень опасна. Поэтому открытый огонь или механическое повреждение может стоить жизни.

Что нам сделать, чтобы обезопасить себя:

1. Для начала нужно открыть вентиль. Делается это против часовой стрелки, как показано на каждом баллоне.

2. В открытом состоянии оставляем его на сутки, чтобы все газы максимально улетучились.

3. Теперь нужно слить конденсат, как его ещё называют газолин. Он тоже сильно горюч, поэтому очень опасен. Практически не испаряется, примерно такой же как бензин.

Когда будете его сливать, то лучше делать это где-нибудь подальше от гаража. Так как запах очень не приятный и остаётся на долгое время. Вашим соседям такое точно не понравится.

4. Теперь избавляемся от остатков газа. Лучше всего это сделать наполнением баллона водой. Но для этого нам нужно осторожно спилить ножовкой по металлу фиксатор на вентиле. Их может быть один или два.

С другой стороны вытаскиваем стержень фиксатора.

5. Гаечным ключом откручиваем верхушку вентиля.

6. У нас появилось отверстие, через которое мы будем заливать воду.

7. Чтобы, как можно быстрее залить воду в баллон, идём в авто магазин и покупаем переходник для топлива.

Болгаркой по всей длине делаем на нём насечки

8. Надеваем на трубку тоненький шланг, а саму её втыкаем в баллон. Таким образом заполняя ёмкость водой, скопившиеся газы будут выходить через проделанные разрезы. Далее берём ведро с водой и краном и надеваем на него другой конец шланга. Заполняем баллон жидкостью.

9. Переходим к распилу. В верху где был вентиль, болгаркой аккуратно пилим по кругу. Воду из баллона выливать не нужно. Делаем это вместе с ней.

Не нужно делать сразу глубокий рез, иначе диск от болгарки закусит, он может разлететься, а это приведет к травмам.

10. Теперь, когда вентиль срезали, можно сливать воду и приступать к разметке баллона. Но в начале с помощью болгарки и лепесткового круга нужно очистить его от родной краски. Конечно работа не из лёгких, так как на это было затрачено 2,5 часа.

11. Далее меняем диск на отрезной и удаляем нижний ободок. Также счищаем ржавчину и краску.

12. Разметку и чертёж баллона начинаем от центрального сварочного шва, который идёт по всей его длине. С помощью рулетки в одну из сторон от шва отмечаем 24 см., делаем это и снизу и сверху. Затем соединяем эти две отметки.

13. Теперь в обратную сторону, уже от нашего шва, также откладываем черту на 24 см. с двух сторон и проводим линию.

14. Далее на линии, которую чертили последней, делаем отметку по 3 см. от верхнего и нижнего сварочного шва баллона.

15. От этой отметки, только уже которая сверху, каждые 8 см. отмечаем чёрточки. В этом месте можно будет сверлить отверстия под шампуры.

16. Ну и это ещё не всё. От длинной линии, где у нас отмечены отверстия под шампура, делаем отметки сверху и снизу по 10 см. чертим также полоску.

17. На этой линии от сварного шва откладываем по 4 см. с одной и с другой стороны. Это будет крышка.

18. На том этапе нам нужно крутануть баллон до той черты, которую мы первой чертили и также сверху отступить от шва по 4 см.

Делаются отступы для того, чтобы при резке крышки нам не попасть на металл, который находится вторым слоем внутри баллона. Когда будем резать крышку.

19. Далее малярным скотчем соединяем метку от первой линии, до метки линии, которую мы чертили рядом с чертой под шампура.

20. Вырезаем крышку.

Обратите внимание, резать нужно рядом с той линией, которая была отложена на 10 см. от шампуров. То есть задняя часть крышки. И ещё один секрет, после первого реза по всей длине, чтобы в последствии не ловить крышку нужно сразу приварить шарниры.

21. Отрезаем нашу крышку, но не до конца. Нужно оставить 1 см., не срезая его, чтобы в последствии, когда будем дальше резать она у нас не открывалась и не закрывалась.

22. Прожигаем сваркой отверстия, где мы чертили под шампура. Если хотите, чтобы они были аккуратней, то лучше их высверлить. Сразу же их с помощью болгарки зачищаем.

23. Чтобы крышка не откидывалась далеко назад, возле шарнира привариваем кусочки уголка, примерно по 2 см.

24. Верхняя часть нашего мангала готова. Осталось вырезать отверстия для попадания воздуха.

Кстати, лучше всего сделать это сбоку а не на дне. Так оно будет меньше забиваться жирами от шашлыка.

25. Делаем разметку под отверстия для воздуха. От длинного сварного шва с каждой стороны отмечаем 10 и 20 см. Обе эти линии соединяем.

26. По этим двум линия делаем чертёж, каждые 5 см. Полученные метки соединяем.

27. Теперь болгаркой нужно прорезать короткие чёрточки от длинной до длинной линии.

28. С другой стороны от сварного шва проделываем тоже самое.

29. Закрываем наше отверстие, которое осталось у нас после срезанного вентиля. Его лучше сделать, чтобы оно было съёмным и через него можно было выкинуть весь шлак.

30. Теперь кусочек металла, который мы оставляли 1 см. спиливаем и открываем крышку.

31. С другой стороны, напротив отверстий, куда кладётся крышка, проделываем маленькие треугольнички для передней части шампуров. Примерная глубина пропила 8 мм.

Источник: https://youtu.be/eJsLXkFAVRQ

32. Теперь давайте сделаем подставку под мангал. Для этого из профильной трубы 20 мм. отрезаем четыре штуки по 75 см., шесть шт. по 60  и две по 24 см. Ещё нам понадобится кольцо, которое мы срезали с баллона. Для его углубления в нашу конструкцию.

33. Свариваем конструкцию, как показано на фото. Сварные швы зачищаем. Чтобы баллон не шевелился, к нему можно приварить пластины.

34. В принципе, мангал и подставка под него  готова, можно уже красить термостойкой краской. Но кому интересно, можно сделать колёсики для переноса нашей шашлычницы и полки. Будет вообще круто. Также из черенка от лопаты можно приделать ручку для открывания крышки.

Ну вот и всё переходим к следующей главе. Думаю первый способ вам очень понравился. Если что не понятно, спрашивайте  в комментариях.

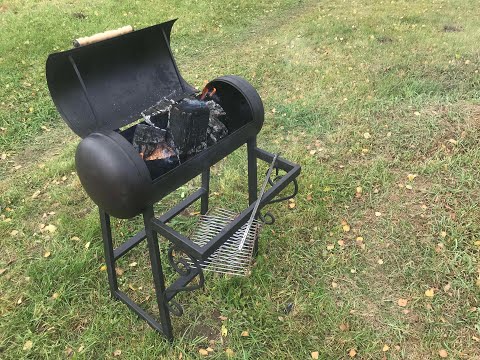

Мангал из маленького газового баллона (27 литров)

Если вы мечтаете о перевозном и более лёгком мангале, чем вариант выше, предлагаю посмотреть, как сделать из маленького 27 литрового баллона. Кому-то такой подойдёт больше. Но в начале нужно его приобрести. Думаю в наше время это не составит большого труда.

Нам понадобится:

• Болгарка
• Лепестковый круг
• Отрезной круг
• Молоток
• Ключ на 30
• Рулетка
• Маркер
• Аппарат сварочный с электродами

1. Для начала, стравливаем остатки газа с баллона. Скажу сразу процесс не такой быстрый. Нам необходимо удалить всё.

2. Кладём его на землю и ключом на 30 откручиваем вентиль.

3. Всю оставшуюся жидкость в баллоне выливаем. Только делать возле дома этого не нужно. Так как запах может стоять очень долго и соседям такое может не понравится. Оставляем на неделю просто постоять.  Многие выжигают газ из него. Я же даю ему постоять, чтобы оставшиеся газы улетучились.

4. Дальше заливаем его водой до самого края и забиваем вместо вентиля деревянную заглушку.

5. Приступаем к чертежу и разметке баллона. На нём имеются сварочные швы, 2 кольцевых и один продольный, вот от них и начнём размечать наш будущий мангал. От продольного отступаем 8 см. и проводим линию.

6. Берём  болгарку и разрезаем по линии которую чертили. После этого нужно приварить петли, но предварительно зачистить краску в местах сварки.

Если мы не приварим шарниры сейчас, то после того, как дальше очертим и разрежем, это будет сделать не удобно.

7. Продолжаем дальше делать разметку на баллоне. Теперь уже от разрезанной линии по кольцевым швам чертим с двух сторон примерно до половины баллона и  соединяем их. Далее с помощью болгарки делаем разрез и открываем крышку. Вот что у нас должно получится.

Источник: https://youtu.be/yRdIdSw_nTE

8. Очищаем лепестковым диском родную краску с баллона, она не нужна так как будет гореть.

Не забудьте очистить крышку от заусенцев, чтобы не порезаться и не получить травму.

9. Далее как показано в первом варианте с большим баллоном делаем разрезы для забора воздуха. Просверливаем или выжигаем под шампура отверстия. Ну и конечно же красим готовый мангал.

Кстати, ручку на крышку лучше сделать деревянную, чтобы не обжигать руки при открывании.

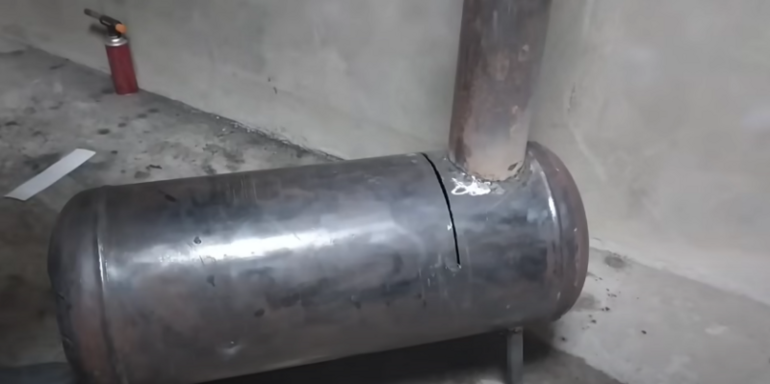

Видео о том, как сделать мангал-коптильню своими руками

Не давно лазил по интернету и нашёл интересное видео, как сделать гриль, мангал, барбекю и даже коптильню. Но и это ещё не всё, самое интересное то, что это вся конструкция из одного автомобильного газового баллона. Поэтому удобная и лёгкая в эксплуатации. Автор всё хорошо и подробно рассказывает. Посмотрите и увидите сами, какой нужный мангальчик получился.

Думаю видео всем понравилось. Если смастерить такой мангал, то его можно брать на природу, отдых, дачу и готовить в нём не только шашлык, но и другие вкусные блюда.

Ну вот и всё на сегодня выбирайте нужный для себя вариант, изготавливайте и пользуйтесь. Вкусного вам шашлыка! Кстати, как его сделать можно посмотреть в этой статье.

как сделать своими руками, чертежи и изготовление мангала из пропанового баллона

1. Особенности
2. Подготовка материалов и инструментов
3. Чертежи и схемы
4. Меры предосторожности
5. Технология изготовления: пошаговая инструкция
   • Разметка
   • Пиление
   • Сборка
   • Работа с ногами
   • Установка ручек и крышки
6. Как рисовать?
7. Рекомендации по использованию
8. Оригинальные примеры дизайна

Поездки на природу практически всегда сопровождаются приготовлением шашлыка или овощей на костре. Для приготовления этих блюд следует позаботиться о подходящем месте. По этой причине многие задаются вопросом, как сделать мангал из газового баллона.

Особенности

Мангал из старых газовых баллонов делится на несколько видов, которые вы без труда сможете изготовить самостоятельно.

Бывают следующих разновидностей:

• простой мангал без крышки;
• BBQ;

• коптильня;
• курильщик.

Последние три самодельные конструкции существенно отличаются от первого варианта, поэтому следует более подробно ознакомиться с их особенностями:

• Б-Б-К – это простая конструкция, которую вы легко сможете создать своими руками. Для создания такого мангала потребуется отрезать часть емкости, которая в дальнейшем будет навешиваться на петли и выполнять роль дверцы. Внутри конструкции есть зона для углей и сетка, на которой будут располагаться продукты.

• Коптильня отличается от традиционных мангалов тем, что в ней есть топка. Сама конструкция должна быть герметичной, чтобы выполнять поставленные задачи. Для его создания убирается половина днища. Топка изготовлена ​​из железных листов. Некоторые используют для этой цели другой цилиндр. Деталь сваривается и оснащается специальной трубой, через которую будет выводиться дым.

• Коптильня также называется “паровоз”. Это сложная конструкция, отличающаяся многофункциональностью. В таком изделии собраны все опции, которые есть у подобных конструкций: мангала, мангала, коптильни, гриля.

Чтобы сделать такую ​​конструкцию самостоятельно, вам потребуется запастись несколькими цилиндрами, у каждого из которых будет своя роль. В итоге коптильня будет напоминать паровоз.

Мангалы изготавливаются из баллонов с пропаном и кислородом. Цилиндры служат отличной основой для многочисленных дизайнов. У них качественный металл, почти готовая форма и стандартные размеры. Эти особенности позволяют создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

Благодаря толстым стенкам баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, мангалов и мангалов.

Преимущества гриля из баллона:

• Данная конструкция не сгорит даже при длительном контакте с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенкам мангал не деформируется от воздействия высокой температуры.
• В таком гриле можно приготовить не только шашлыки, но и запечь овощи, а также коптить и жарить.
• После приготовления угли не нужно тушить водой. Для этих целей достаточно будет просто закрыть мангал крышкой. Это также позволяет хранить барбекю на улице. Благодаря большому размеру можно приготовить порции на всю компанию.

• Даже если вам необходимо приобрести цилиндр, такая конструкция обойдется вам дешевле, чем покупка металлических листов в магазине.
• Простота установки. Сделать мангал из баллона сможет даже новичок.
• Чтобы добраться до работы, потребуется несколько часов.
• Конструкция из воздушного шара подойдет для воплощения любых творческих идей.

Мангалы, созданные из баллонов, практически не имеют недостатков. Некоторые пользователи утверждают, что недостатки конструкции кроются в больших габаритах конструкции. Однако можно приобрести более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает расположение углей по краям. Это способствует хорошему пропеканию мяса, которое может оставаться сырым при приготовлении в традиционных жаровнях.

По мнению профессионалов, сферическая конструкция стенок мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, способствующие «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Перед использованием сварочного аппарата необходимо выбрать нужный газовый баллон и подготовить его к дальнейшим действиям. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания жаровни можно использовать любые цилиндры, имеющие форму цилиндра. Наиболее часто используемый баллон – это 50 литров пропана.

Если вы хотите получить более мобильный мангал, размеры которого позволяют разместить его в багажнике автомобиля, используйте традиционный 27-литровый баллон. При этом следует учитывать, что ширина рабочей зоны может быть недостаточной из-за сферической формы.

Также для оборудования мангала может использоваться дизельная пушка, имеющая внешнее сходство с газовыми баллонами.

Баллоны газовые изготавливаются из высоколегированной и низкоуглеродистой стали марок 30ХМА, 45, 34CrMo4, 30XGSA. За счет высокого содержания лигатуры, а также ее понижения металл становится более прочным и устойчивым к процессу коррозии.

Оптимальный вариант для создания мангала – использование автомобильного газового баллона объемом 50-80 литров. Имеет увеличенный диаметр, что повышает комфорт при розжиге. Также такое изделие имеет достаточную мощность. Благодаря большому размеру, его ширина позволяет использовать стандартные шампуры на всю длину, поэтому можно приготовить порцию продуктов на всю компанию. К нюансам можно отнести то, что ненужные автомобильные баллоны встречаются редко, в отличие от пропановых, а покупать новый считается нецелесообразным.

Кроме ресивера потребуются следующие комплектующие:

• кусок стальной трубы и уголки;
• металлические ручки, которые будут крепиться к крышке;
• петли – можно использовать элементы, предназначенные для дверей или мебели;
• труба диаметром 100 мм и ее колено должно быть 90 градусов. Труба необходима, если предусмотрен дымоход;
• решетка для организации барбекю;
• крепежный материал: болты, гайки, заклепки.

Подготовьте декоративные элементы, с помощью которых можно придать строению благородный вид. Также понадобятся грунтовка, краска и растворители.

Если говорить о перечне инструментов, то потребуются следующие позиции:

• сварочный аппарат;
• электрошлифмашина;
• электродрель;
• сверла, предназначенные для работы с металлом;
хомуты
• , с помощью которых можно фиксировать металлические детали;

• металлическая линейка;
• электроды диаметром 3-4 мм;
• отрезные и чистящие диски для болгарки;
• чертилка; ядро
• ;
• разводной и газовый ключи;
• Набор ключей.

Если вы планируете в дальнейшем красить конструкцию, подготовьте насадку-щетку для дрели или болгарки. Также вам понадобится кисть или пульверизатор.

Подготовив все необходимые позиции материалов и инструментов можно переходить к дальнейшим действиям.

Чертежи и схемы

Мангалы из газовых баллонов считаются простыми конструкциями, поэтому создавать подробный проект не нужно. Однако на начальном этапе следует нарисовать небольшой чертеж, на котором будут указаны размеры каждой составляющей. Обязательно укажите, где должен быть размещен вентилятор.

Создание схемы позволит решить, сколько материала потребуется для работы, а также грамотно спланировать соединение отдельных компонентов.

Не пренебрегайте этим этапом, чтобы исключить оплошности в дальнейшей работе.

Меры предосторожности

При работе с мангалом из баллона следует подумать о том, как обезопасить себя от взрыва. Даже если вы полностью открутили вентиль и газа внутри нет, не спешите резать металл. Несмотря на то, что давление в баллоне идентично атмосферному, внутри все же есть опасные вещества: конденсаты, пропан.

Для удаления конденсата необходимо перевернуть изделие. Для устранения взрывоопасных веществ залейте сосуд водой и оставьте на несколько часов. Только после выполнения этих мероприятий можно приступать к резке и сварке.

Технология изготовления: пошаговая инструкция

Сделать мангал из газового баллона может каждый человек. Не забывайте о технике безопасности при работе, так как вам нужно будет разрезать изделие, в котором ранее присутствовал газ. Нельзя допускать воспламенения искр и остатков газа.

Как сделать мангал своими руками:

• В первую очередь нужно будет открутить вентиль, чтобы остатки газа выходили из баллона.
• Затем нужно будет перевернуть изделие и дождаться, пока стекут остатки конденсата. Контролировать процесс выхода можно с помощью мыльной пены. Когда пузырьки перестанут появляться, можно приступать к дальнейшим действиям.
• Теперь следует наполнить сосуд водой, как описано ранее, и слить жидкость через несколько часов.
• Положите контейнер на бок, перекройте вентиль. Не забывайте поливать спил водой.

Эти действия необходимо проделать на начальных этапах. После того, как вы проведете эти мероприятия, можно переходить к дальнейшим действиям, вырезать и сваривать необходимые элементы. С помощью этих действий у вас получится качественный мангал, на котором можно жарить шашлык.

Наценка

В большинстве случаев барбекю делают из 50-литрового пропанового баллона. На такой емкости можно приготовить 6 порций шашлыка. Эти баллоны относятся к категории стандартных изделий, поэтому маркировка считается единообразной. Если вам не нужен такой большой мангал, его можно сделать из небольшого цилиндра.

Внешний диаметр контейнера 96 см. Это значение следует разделить на четыре части. При выполнении этих действий вы получите значение 24 см. Разметку следует делать вдоль продольного шва. Рекомендуется измерять все расстояния от этой линии. Это правило обеспечивает прямую линию без перекосов.

Вам нужно будет отмерить по 24 см от шва с обеих сторон и провести линии. Затем нужно поставить изделие горизонтально. Убедитесь, что шов находится внизу. Сделайте разметку для расположения шпажек.

Найдите круговые швы и отмерьте от них 3 см. Действия должны выполняться с обеих сторон. Далее метки ставятся через каждые 8 ​​см. В итоге вы должны получить 6 баллов. В них следует создать отверстия диаметром 1 см.

Отмерьте 10 см вверх от линии разметки. Для упрощения задачи можно отмерить от центрального шва 34 см. В этот момент крышка закончится.

Теперь следует разметить саму крышку. Обратите внимание на первую отмеченную строку и последнюю. Между ними нужно провести линии. Они должны быть в 3 см от кругового шва. Крышка для шашлыка готова. Он должен быть меньше половины диаметра.

Распиливание

Распиливание воздушного шара пополам. Это мероприятие проводят вдоль сварного шва. Старайтесь работать инструментами как можно ближе к шву. Боковые стенки лучше не трогать. Они будут действовать как хороший противопожарный клапан и помогут поддерживать температуру.

При резке следите за тем, чтобы боковые кольца не были повреждены, так как они служат опорой для крышки.

Сборка

При использовании мангала вы можете столкнуться с деформацией изделия. Для устранения этого явления рекомендуется во внутренние продольные кромки основания приваривать уголки. Угол образует уступ, на который можно поставить решетку или шампур. Высокие ножки также будут нуждаться в дополнительной опоре, которую обеспечивает приваренный уголок. Его следует разместить по внешнему периметру.

Проделайте отверстия в нижней части изделия. Они понадобятся для удобства при подсыпании углей или сливе воды после дождей. Также эти отверстия обеспечивают тягу, влияющую на горение дров.

На месте, где присутствовал клапан, должна быть установлена ​​труба, с помощью которой будет удаляться дым. Приварите этот элемент. Некоторые люди не устанавливают дымоход в своем гриле. Вы также можете пропустить этот компонент, если планируете жарить шашлык с открытой крышкой.

Если у вас внутри цилиндра не приварен уголок для шампуров, то его можно вставить в борта мангала. Для этого нужно сделать прорези с помощью болгарки. В них будут располагаться концы шампура.

Работа с ножками

Необходимо решить, какой высоты будет будущая решетка. После этого можно приступать к прикручиванию ножек. Изделие должно прочно стоять на земле, чтобы крышку было удобнее приварить.

Высота ножек зависит только от ваших пожеланий. Некоторые используют для этих целей ножки швейной машины или обрезки труб.

Для крепления трубы просверлите 4 отверстия в нижней части изделия. В дальнейшем в них необходимо вставить болты так, чтобы их резьба располагалась снаружи. Можно просто стянуть элементы или использовать сварку. К верхней части труб привариваются гайки и прикручиваются к жаровне. Болты-гайки можно прикрепить к верхней части ножек, прикрутив их к основанию будущего мангала.

Установка ручек и крышки

Для крепления крышки необходимо сделать отверстия для петель и зафиксировать их заклепками. Затем нужно сварить компоненты. Если вы решите проигнорировать это действие, крышка оторвется после воздействия повышенной температуры. Возможна установка съемной крышки без петель. В этом случае к поперечным краям емкости нужно будет прикрепить металлические полоски. Они предотвратят падение крышки.

Для крепления ручки крышки нужны обычные болты. Просверлите отверстия для болтов и закрепите. Лучше всего выбирать простые ручки, устойчивые к высоким температурам. Ручки также можно создать самостоятельно из металлических прутьев. Их нужно будет приварить к основе. Установите стопор на крышку. Создается из уголков или части труб. Саму крышку можно закрепить цепочками. Цепи повлияют на степень его откидывания назад.

Элементы рекомендуется соединять с помощью хомутов, которые плотно прижимают все детали, исключая зазоры.

Изготовление гриля-коптильни немного отличается от этой технологии. Главное отличие этого вида мангала – герметичность. Коптильня делается так же, как и обычный мангал, только с добавлением топки. Для этого нужно отрезать половину дна для топки. Сам элемент создается из листов железа или других материалов с аналогичными свойствами.

Некоторые умельцы изготавливают топки из цилиндров меньшего размера. Готовая деталь приваривается к мангалу сваркой. Не забудьте об оборудовании дымохода, это обязательно. Вы можете купить готовый дымоход или сделать его самостоятельно.

Если вы не боитесь трудностей, то можете добавить в конструкцию моторчик, который будет отвечать за вращение косы.

Коптить пищу можно после того, как вы подожгли готовый гриль дровами. Если запах газа сильно проник в стенки емкости, потребуется несколько раз нагреть изделие до полного исчезновения неприятного запаха.

Мангал-паровоз имеет сразу несколько опций: гриль, копчение, шашлык, мангал. Конструкция состоит из нескольких труб или цилиндров, у каждого из которых своя функция.

Мангал-паровоз своим внешним видом действительно напоминает паровоз. Некоторые умельцы акцентируют внимание на дизайне конструкции, чтобы максимально приблизить ее к своему названию. Можно добавить колеса, сделанные из деталей цилиндра, или использовать художественную ковку.

Также в конструкцию можно добавить выдвижные столики, решетку и другие элементы, которые будут иметь не только функциональную, но и эстетическую составляющую. С помощью одного паровоза можно одновременно готовить шашлык, овощи на гриле и коптить.

Этот мангал отличается высокой производительностью. На этот показатель влияет закрытая крышка и материал. Даже если внутри осталось немного углей, прогретый корпус изделия все равно будет отдавать тепловую энергию, необходимую для приготовления пищи в течение длительного времени.

Если вы задумали построить паровоз, взвесьте свои возможности и навыки. Сделать такую ​​конструкцию сможет не каждый любитель, так как она достаточно сложная.

Как красить?

Поверхность гриля, сделанного из старого цилиндра, может быть покрыта несколькими материалами. Для этих целей применяются:

• Эмаль кремнийорганическая с хорошей термостойкостью. Это покрытие выдерживает температуру до 600 градусов.
• Порошковая термокраска … Этот вариант не допускается для домашнего использования, так как требует обжига в печи при высоких температурах.
• Также можно использовать оксидирование … Хороший вариант для антикоррозийной обработки мангала.

Также есть народный способ, который надолго защитит решетку от ржавчины. В первую очередь следует обработать корпус тары 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого варите продукт в гидроксиде натрия в течение 30 минут.

Обработка барбекю считается обязательной, так как железо может окисляться и ржаветь. Эти меры способствуют продлению срока службы конструкции. При покраске здания убедитесь, что используемый материал соответствует указанным выше качествам.

Рекомендации по применению

Даже если вы обработали свой гриль антикоррозийным покрытием, не рекомендуется оставлять изделие под дождем или снегом. Оптимальное место для установки – навес. Когда наступит холодное время года, конструкцию следует отправить в гараж, сарай или другое подсобное помещение.

Ознакомьтесь с некоторыми рекомендациями по правильному использованию барбекю:

• При разжигании костра внутреннее пространство конструкции следует разделить на две части. В той, где много тепла, должно готовиться мясо. В помещении с более низкой температурой запекайте рыбу или овощи.
• Не рекомендуется часто переворачивать шампур. Для хорошей прожарки достаточно дважды перевернуть мясо.
• Угли должны быть красными с серым оттенком.
• Следите за тем, чтобы мясо не обуглилось. Черный налет на продукте – прямой путь к различным онкологическим заболеваниям. Также не стоит есть слегка проваренное мясо. Такие продукты могут вызвать заражение гельминтами.
• Используя несколько веток фруктовых деревьев, вы можете придать мясу аромат.
• Если вы готовите под дождем, не переносите гриль в помещение. Плохой уровень тяги увеличивает концентрацию угарного газа.
• Во избежание возгорания размещайте конструкцию вдали от легковоспламеняющихся предметов. Возле ножек не должно быть травы, досок или веток. Золу нельзя сразу выбрасывать, так как она может тлеть сутки, что тоже может стать причиной пожара.

Эти рекомендации помогут вам приготовить вкусный шашлык для ваших гостей, а также продлить срок службы мангала.

Оригинальные примеры оформления

Существует множество оригинальных примеров создания мангалов из газового баллона. Это мероприятие ограничивается только вашей фантазией и умениями. Кому-то будет достаточно простой конструкции из газового баллона, в которой будет подставка для шампуров, а другой категории умельцев хочется сделать настоящее произведение искусства.

Мангал в виде свинки привлечет внимание. Для создания такой конструкции вам понадобится всего один цилиндр. Разместите изделие в горизонтальной плоскости, оборудуйте крышку. Крышка должна быть на петлях. Ноги можно скрафтить из металлической трубы. Чтобы они надежно зафиксировали конструкцию, по центру их высоты следует установить решетку.

“Пятачок копейка” создается из куска металлической трубы. «Рот» также сделан из этого материала. Уши можно создать из кусков металла, которые привариваются к голове свиньи. Чтобы фигурка выглядела эффектно, мастера рекомендуют использовать элементы художественной ковки.

Интересно будет посмотреть на мангал в виде подводной лодки. Такую конструкцию сложно создать новичку, но при наличии соответствующих навыков можно удивить всех своих гостей. Подобная конструкция также создается из старого цилиндра и железных листов.

Барбекю из воздушных шаров в форме бревна считается настоящим искусством. Работать придется долго, но результат того стоит. Для усиления эффекта в центр конструкции можно установить пилу или топор. Это дополнение завершает рисунок.

Мангал-паровоз считается самым распространенным вариантом конструкции. Такое многофункциональное творение может иметь разный вид, в зависимости от вашей фантазии. С помощью твиков из простого газового баллона можно создать настоящее произведение искусства. Такой гриль украсит зону отдыха и продемонстрирует ваш талант.

Из старых баллонов и дополнительных металлических деталей можно придумать другие оригинальные формы для своего мангала. Присмотритесь к изделию и подумайте, что оно вам напоминает. Некоторые пользователи создают из простой конструкции оригинальные фигурки в виде кабанов, собак, домиков и других фигурок, которые удивляют гостей и простых прохожих.

Как сделать мангал из газового баллона своими руками смотрите в следующем видео.

Комментарий успешно отправлен.

Рекомендуем прочитать

Мангал своими руками из газового баллона. Мангал и мангал своими руками из газового баллона

Те, кто часто жарит шашлыки и мангалы на даче, знают, какими ненадежными и хрупкими могут быть магазинные мангалы. Нагрев получается небольшой, конструкция гнется и скрипит, размеры какие-то нестандартные и вопреки заверениям продавцов, конструкция быстро ржавеет. Может хватит тратить деньги на ненужные вещи? Если у вас на даче есть старый газовый баллон, из него вполне можно сделать не только мангал, но и нарядную коптильню. Как правильно сделать мангал из баллона? Наша статья как раз об этом.

Подготовка инструмента

Для сборки газового гриля своими руками вам понадобится сам баллон емкостью 50 литров и высотой 120 сантиметров. На наш взгляд, это самые удачные размеры, позволяющие приготовить за один раз достаточное количество еды.

Достав из сарая старый баллон, внимательно осмотрите его. Продукт считается пригодным, если на нем нет следов коррозии. Иначе ржавые места прогорят, и вместо качественного шашлыка из газового баллона получится похабное сито.

Естественно помимо мангала вам понадобится определенный набор инструментов. Теперь перечислим: дрель и болгарка, стамеска, молоток, отвертка и разводной ключ, две петли, металлическая труба, уголок. Так как основной комплекс работ будет приходиться на резку металла, то именно болгарка будет вашим основным инструментом при изготовлении конструкции из цилиндров.




Без болгарки не обойтись

Что будем делать из баллона

Перед началом работы давайте подробнее разберемся, какие именно виды мангалов реально можно соорудить из металлического газового баллона.

Существует четыре основных разновидности:

1. мангал классический из газового баллона своими руками без крышки;
2. коптильня;
3. курильщик;
4. шашлычная женщина.

С первым классическим типом все понятно, и он не нуждается в лишней рекламе. А вот в чем именно разница между остальными тремя типами, сейчас разберемся.

B-B-Q представляет собой достаточно простую конструкцию не только внешне, но и внутри. Одним словом, вы отрезаете часть бортика, прикрепляете к петлям, используете вместо двери. Внутри помещается сетка. Именно на ней вы будете жарить грибы и мясо.




B-B-Q

Мангал-барбекю из газового баллона своими руками хорош тем, что на нем можно пожарить практически все что угодно. Подготовка будет быстрой и легкой.

Что особенного коптильня ? Оказывается, у него есть своя топка, а сама конструкция на удивление герметична. Чтобы сделать коптильню, как на фото, внизу вырезается полоса металла, также отрезается часть днища. Топка, которая делается из прочного железа или второго цилиндра, сваривается. Для беспрепятственного дымоудаления приваривается труба. Как только коптильня будет готова, ее тщательно прожигают дровами 2-3 раза.




Коптильня

А что это за локомотив? Не удивляйтесь, но курильщик народ действительно так называет. Сборка сложнее, но конструкция в разы функциональнее. В нем сочетается абсолютно все: мангал, коптильня, мангал из газовых баллонов. Для сборки суперагрегата вам обязательно понадобятся 2-3 трубы цилиндра. У каждого будет свой вариант.




Все в одном – дымарь

Правильно открываем баллон

Не нужно быть великим физиком, чтобы понять, что при работе с оборудованием, так или иначе связанным с газом под давлением, безопасность всегда должна стоять на первом месте. Так что кидаться на цилиндр болгаркой точно не стоит. Внутри должны быть остатки пропана, и любая искра может иметь неприятные последствия.

Вооружившись гаечным ключом, осторожно открутите вентиль и дождитесь полного испарения газа. Затем перевернуть конструкцию вентилем вниз и слить весь образовавшийся конденсат. Кстати, за выходом пропана легко следить. Для этого на клапан наносится немного мыльной пены. Как только перестанет пузыриться, работа продолжается.

Конструкция уложена на одну сторону, клапан отпилен. Место спила постоянно поливают водой. Последний шаг – присоединить к срезу шланг и заполнить емкость водой до самого верха. Время от времени баллон встряхивают, чтобы можно было отмыть внутреннюю поверхность от остатков газа.

От раскроя до установки ножек

Многих пользователей интересует, какие видеоинструкции и чертежи нужно использовать, когда вы планируете сделать мангал из газового баллона без посторонней помощи. Объясняем – сам процесс настолько прост и понятен, что без чертежа можно легко обойтись. Конечный результат и процедура полностью зависят от ваших личных предпочтений.

А вот хороший пример. Хозяин дома хочет сделать барбекю, но планирует использовать только решетку и готовые угли. При этом расстояние между ними необходимо сделать небольшим. Наш совет — разрезать воздушный шар ровно посередине. Если вы каждый раз планируете топить настоящими дровами и время от времени пользоваться шампурами, крышку делают меньше, чем основание.

Когда металлическая емкость полностью вымыта и хорошо высушена, остается только разрезать ее вдоль. В итоге получается два открытых классических мангала. Один будет основой для угля, второй можно сломать, использовать для создания крышки или отдать соседу — тоже для приготовления шашлыка.




Из баллона можно сделать сразу два мангала

А вот тем, кто делает мангал из газового баллона своими руками, придется пойти другим путем. Вам понадобится «выкройка» прямоугольника, который станет крышкой. Вторую часть оставляем за основу.

Для этого начертите прямоугольник из линий разреза на поверхности. Следите за тем, чтобы горизонтальные линии находились ровно посередине воздушного шара, а поперечные – в 20 сантиметрах от края.




Как разрезать бутылку для шашлыка с крышкой

Как правильно разрезать?

Ваше дело очень простое – возьмите болгарку в руки и вырежьте цилиндр. Для того, чтобы наметить границы крышки, потребуется отступить от сварного шва, соединяющего дно и основание, отметить линию разреза.

Даже если соблюдать все правила, форс-мажорные ситуации в процессе резки тоже вероятны. Когда цилиндр имеет достаточно толстые стенки, а работа ведется интенсивно, к концу резки диск болгарки может просто сгореть. Чтобы этого избежать, советуем либо запастись несколькими дисками про запас, либо не допиливать каждый рез до конца. Впоследствии можно легко завершить работу стамеской.

Тщательно прикинув, какой размер мангала будет для вас оптимальным, приступайте к креплению ножек. Для удобства сварки кровли конструкция устанавливается на землю.

На фото видно, как сделать мангал на ножках из швейной машинки. Если вам бабушка не оставила такой антиквариат, не беда. Его вполне может заменить подстолье школьной парты. Трубы прикручены к днищу. Достаточно сделать четыре отверстия и затем вставить болты. Их либо закрепляют гайками, либо приваривают — выбирать вам.




Ножки для шашлыка от швейной машинки

Тонкости монтажа ручки

Ваша крышка будет на петлях. Поэтому нужно позаботиться о том, чтобы сделать для них отверстия. Каждая петля заклепана и надежно приварена. Как это выглядит в реальности можно увидеть на фото.




Приварка петель к крышке барбекю

Приварка необходима, т. к. заклепки могут не выдержать постоянного воздействия высоких температур и легко отвалятся. Некоторые умельцы устанавливают съемный вариант крышки без петель. В этом случае к поперечным краям конструкции крепятся металлические полосы. Таким образом, крышка никогда не провалится внутрь.

Ручка крышки барбекю крепится на петлях. Просверлить отверстия, зафиксировать — и можно смело открывать и закрывать крышку. Обратитесь в местный хозяйственный магазин, чтобы узнать, есть ли у них ручки, которые не будут гореть или подвергаться воздействию тепла. Купите такие. Пробка для крышки делается из части трубы или уголка, сама крышка фиксируется цепочками.

От сборки до покраски – гриль почти готов!

Многие пользователи спрашивают: Все делал по инструкции, но после приготовления мангал начал деформироваться. Что делать в этой ситуации? Чтобы этого избежать, советуем приварить к внутренним краям основания уголки, а на выступ поставить шампур или решетку. Сделать высокие ножки мангала более прочными и устойчивыми можно, если приварить по периметру уголок.

Почему в днище сделаны отверстия? Все просто – они позволяют легко добывать уголь и отводить дождевую воду. Однако важно другое – 10-15 отверстий обеспечат отличное сцепление с низов.

Дымоход всегда устанавливается там, где раньше был вентиль. Кстати, это мера желательная, но не обязательная, и без нее можно легко обойтись. Это особенно актуально для ситуаций, когда пищу нужно готовить только при открытой крышке.




Трубка обычно устанавливается вместо вентиля

Помните мы писали об установке уголка для более удобного переворачивания шампуров и защиты от деформации? Не все пристраивают такой уголок, и вот почему. Есть вполне рабочий альтернативный способ – сделать прорези по бокам для каждой шпажки.

В принципе решетка готова – осталось только покрасить ее хорошей краской. Прежде всего, эта процедура важна с эстетической точки зрения. Лучше купить термостойкую краску. Он не боится жары и не разлагается, поэтому еда всегда будет вкусно пахнуть.

В продаже можно найти большое разнообразие лакокрасочных материалов, предназначенных для работы при температуре от 600 до 800 градусов. Купи их. Сначала решетка вскрывается грунтовкой, после чего наносится экологически чистая краска.

Роспись мангала (видео)

Вывод

Если вы дочитали статью до заключения, поздравляем – вы полностью готовы к созданию мангала или гриля из газового баллона. Не забудьте загрузить в мангал, сделанный своими руками, приличное количество мяса, овощей, и пригласить в гости близких вам людей. Пусть газовый гриль станет символом гостеприимства и местом, где круглый год собираются родные и близкие!

Мастер-класс барбекю своими руками (видео)

2256 06.10.2019 6 минут

Что может быть прекраснее отдыха на природе в кругу семьи и друзей? В такие моменты получаешь удовольствие от общения, хорошей компании и вкусного шашлыка. Естественно, что в такой ситуации без качественного шашлыка просто не обойтись. В сегодняшней статье мы поговорим о том, как сделать своими руками мангал из обычного газового баллона. Поверьте, это не сложно.

Основные преимущества

Любители отдыха на природе не просто так отдают предпочтение самодельным мангалам из газовых баллонов. Этот выбор дает следующие преимущества:

• Существенная экономия – покупая самое обычное в магазине, будьте готовы раскошелиться. Если в вашем распоряжении окажется ненужный газовый баллон, вы сможете потратить минимум времени и средств на изготовление качественного, практичного и удобного мангала.
• Простота изготовления. Благодаря представленной ниже подробной инструкции это изделие не составит труда сделать даже новичку. Все, что для этого нужно – подготовить необходимые инструменты и материалы для работы.
• Возможность установки дополнительных устройств. Делая мангал своими руками, можно установить дополнительные надстройки для большего удобства использования.
• Простота транспортировки. Изготовленное устройство достаточно легко транспортировать и перемещать, так как оно компактно;
• Повышенная прочность и износостойкость. Дело в том, что сталь, применяемая для изготовления баллонов, имеет повышенный уровень прочности, чтобы выдерживать давление сжиженного газа;
• можно не беспокоиться о том, что дно барбекю со временем выгорит.

Как видите, вышеперечисленные преимущества говорят в пользу домашних шашлыков. Если приложить немного усилий, то получится действительно качественный и надежный продукт для жарки шашлыков на природе, во дворе дома или рядом.

С чего начать?

Первым делом нужно найти подходящий баллон для сжиженного газа. Это не составит труда, если вы когда-нибудь заправляли печь газом из баллонов. Вам просто нужно заглянуть в свой гараж. Если у вас нет пустой тары для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах приема металла. Чтобы сделать качественный гриль, вам понадобится емкость 50 литров.


Выбор емкости контейнера зависит от того, какой шашлык вам нужен. Если вы предпочитаете переносной гриль, который легко транспортировать на дальние расстояния, то можно использовать контейнеры на 20-30 литров.

Так же стоит учесть, что начало предстоящих работ предусматривает наличие сварочного аппарата , без него просто не обойтись. Если у вас нет этого оборудования, вы можете обратиться за помощью к специалисту по сварке. Сегодня это не проблема. Есть масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за относительно скромную плату.

Перед началом основных работ необходимо убедиться, что баллон полностью пуст. Предварительно выпустите газ из пустой емкости, от этого зависит ваша безопасность.

Даже пустая бутылка может содержать остаточные газы или конденсат. Чтобы полностью опорожнить его, все, что вам нужно сделать, это открутить вентиль и подождать, пока газ полностью не выйдет. Данные действия необходимо производить на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также нужно убедиться, что поблизости нет источников открытого огня или искр, ведь это может привести к самовозгоранию газа.

Для определения отсутствия газа в баллоне необходимо используйте раствор мыльной воды . Если клапан, смазанный мыльной водой, не выделяет пузырьков, значит, дело сделано, емкость полностью пуста. Но это не все.

Далее необходимо перевернуть баллон с вентилем вверх дном, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо доверху наполнить обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно положить тротуарную плитку своими руками на бетон расскажет.

Только после выполнения вышеуказанных действий дальнейшая работа с контейнером будет максимально безопасной. Стоит подчеркнуть, что упомянутые действия являются обязательными , от этого зависит ваша безопасность и безопасность окружающих вас людей.

После этого можно начинать не менее важный пункт-. Этот процесс индивидуален, так как каждый человек может внести некоторые коррективы в чертеж для дальнейшего удобства пользования мангалом. Определите все основные параметры будущего изделия и запишите их на листе бумаги. При этом ничего не следует упускать из виду.

Также стоит убедиться, что все находится под рукой. необходимые инструменты, в число которых входят:

• электродрель;
• болгарка с диском по металлу;
• отвертка или отвертка;
• петли необходимого размера;
труба
• ;
• металлические заклепки;
• аппарат для сварки.

Естественно, главное, что еще потребуется, это сам баллон. Как было сказано выше, предпочтительнее использовать емкость на 50 литров, но можно выбрать и баллоны поменьше.

Последующая разметка

Далее нужно разметить наш контейнер. В качестве примера выберем модель на 50 литров. Этого объема хватит для приготовления примерно 6 порций шашлыка. Диаметр этого контейнера 96 см. Для ровности разметки сделайте отступы от продольного шва. Этот диаметр можно разделить на четыре равные части по 24 см каждая.

Равномерно отложите от шва и отметьте мелом или маркером. Затем разложите изделие горизонтально и отметьте места для шести шпажек. В цилиндре также есть поперечные швы, от них необходимо отступить примерно на 3 см. Шаг между этими отметками можно выбрать в 8 см. В отмеченных местах необходимо сделать отверстия необходимого диаметра. Как сделать капельный полив из пластиковых бутылок своими руками читайте далее.

Лучше несколько раз отмерить, чем один раз отрезать. Отнеситесь к процессу разметки более чем серьезно. Перепроверьте вдоль и поперек правильность расчетов, прежде чем переходить к следующему этапу проводимых работ.

Распиловка

Убедившись в правильности разметки, можно переходить к следующему, более важному этапу работы – распиловке. Для этих целей идеально подходит болгарка . Пилите строго по размеченным линиям, не отступая от них ни на миллиметр. При работе с болгаркой важно соблюдать элементарные правила безопасности. При резке металла болгаркой мелкие кусочки древесной стружки могут попасть в глаза и на кожу. Из-за этих нюансов важно использовать специальные очки, плотную одежду, головной убор и перчатки. Помните, безопасность превыше всего. Узнайте, как выбрать насадку для полива огорода из бочки.

Вырезать болгаркой цилиндр не составит труда, так как толщина его стенок около 3 мм. После того, как распил был произведен, можно приступать к последующей работе.

Приварка ручек и крышек

Стоит подчеркнуть, что мангал не обязательно делать с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать мангал с крышкой, то это правильный выбор. Благодаря крышке можно погасить пламя и защитить внутреннюю часть гриля от влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пара крепких петель. В зависимости от выбранного количества петель их располагают на равном расстоянии друг от друга. Одна часть петли приваривается к поверхности решетки, а другая часть приваривается непосредственно к самой крышке. Он расскажет о правилах установки теплицы из поликарбоната.

При определении высоты тоже важно учитывать несколько нюансов:

• удобство транспортировки гриля в транспорте;
• комфорт при приготовлении пищи.

Если сделать ножки слишком длинными, то решетка просто не поместится в машину. Выбор коротких ножек сделает ваш гриль неудобным. Главное в этом вопросе найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для изготовления ножек можно выбрать обычную трубу, предварительно разрезанную на равные части. Чтобы концы ножек не уходили глубоко в землю, сделайте на их концах плоские площадки. Для этого подойдет лист металла определенной толщины.

Ручки, которыми удобно поднимать гриль и открывать крышку, можно сделать своими руками или приобрести в магазине. Желательно использовать металлические ручки , так как они прослужат гораздо дольше и не придут в негодность из-за воздействия высоких температур. Читайте о выращивании имбиря в домашних условиях.

Опасности

При изготовлении гриля из обычного баллона необходимо учитывать потенциальные опасности, которые могут повлиять на качество продукта, а именно:

1. Некачественно выполненные сварочные работы обязательно повлияют на прочность решетки. Если вы не компетентны в этом вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для вашего изделия , вы значительно повысите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес , что скажется на удобстве транспортировки.

Учтите вышеперечисленные нюансы при изготовлении мангала своими руками.

Мангал из баллона, видео

Сделать своими руками, как мангал из баллона, проще простого. Все, что для этого нужно, это следовать инструкциям выше, верить в свои силы и проявить немного смекалки. Будьте уверены, у вас все получится.


































Старый газовый баллон – прекрасный пример того, сколько разных полезных изделий можно сделать из него, которые используют на даче. В этой статье мы поговорим об очень нужном приспособлении – мангале из газового баллона. Мы расскажем, как его резать, какие меры предосторожности необходимо соблюдать, как установить все требуемые элементы. А мы покажем на фото и видео различные варианты оформления такого мангала.

Источник drive2.ru

Разборка баллона

Невозможно сразу разрезать газовый баллон до нужных размеров и форм без проверки его содержимого. Нужно в первую очередь опустошить баллон, вдруг в нем есть газ. Поэтому клапан нужно просто открыть, выпустив остальное содержимое.

Затем нужно открутить кран. Делается это газовым ключом. Обычно его можно легко открутить, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов клапан запирается двумя штифтами. Их необходимо удалить плоскогубцами. Тогда кран легко откручивается.

Следующий шаг — промывка. Цилиндр наполовину наполняется водой, встряхивается или откачивается, затем опорожняется. Сам газ имеет специфический запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, добавьте моющее средство или отбеливатель.

Источник pochini.guru

Резка крышки

Размеры мангала из газового баллона определяются габаритами последнего. А вот что касается параметров выреза крышки, то тут могут быть разные варианты. Она может быть короткой или на всю длину цилиндрической части. Что касается последнего варианта, то нужно понимать, что газовый баллон представляет собой шовную трубу, с обеих сторон которой приварены сферические колпачки. В одном делается сквозное отверстие для крана, во втором – глухое дно изделия. Так что крышку мангала, а соответственно и вырезанную часть можно сделать из одного сварного шва в противоположный.

Итак, газовый баллон готов. На него нанесена маркировка для резки. В принципе, это две продольные линии, делящие цилиндр пополам в продольном направлении. Маркировка очень проста.

Окружность воздушного шара, то есть его «периметр», составляет 96 см.

Этот показатель делим на “4” , получается 24 см.

За мерную точку берется продольный шов цилиндрической части, то есть от него в двух направлениях откладывают по 24 см.

Разметку выполняют продольными строчками , концы которых не должны доходить до поперечных швов в пределах 2-3 см.

Концы продольных линий соединены по периметру цилиндрической части . Разметка наносится мелом.

Правильная маркировка – гарантия Высокое качество конечного результата Источник stankiexpert.ru

Полусферический прямоугольник, отмеченный мелом, не является крышкой. Размер последней будет на 10 см меньше по ширине. Этот параметр откладывается от одной из начерченных продольных линий. После этого мелом формируется крышка, которую нужно будет срезать.

Резка осуществляется болгаркой и отрезным диском с алмазным напылением. Многие мастера рекомендуют перед нарезкой наполнить бутылку водой. Таким образом решается вопрос устойчивости цилиндрического изделия и охлаждения режущего инструмента.

Источник centermira.ru

Начните резку вдоль одной продольной линии. Его разрезают от конца до конца разметки. После этого необходимо приварить петли к отрезанному участку. Вы можете использовать любой из них: дверь, мебель. Необходимое количество петель при меньших размерах – четыре, при больших – всего две. Их просто прикладывают к цилиндру так, чтобы срез был посередине двух частей петель. Последние привариваются к цилиндру электросваркой. Сейчас этот шаг сделан специально, потому что колпачок легче подогнать к цилиндру и петлям до того, как он будет полностью срезан.

Источник drive2.ru

На нашем сайте вы можете найти самые … В фильтрах можно задать нужное направление, наличие газа, воды, электричества и других коммуникаций.

Осталось только прорезать оставшиеся три линии: одну продольную, две поперечные. Сразу к крышке с противоположной от петель стороны нужно приварить ручку, чтобы было удобно открывать мангал из газового баллона.

И еще один момент, который сделает изготовленную конструкцию более удобной в использовании. В месте приваренных петель на цилиндре необходимо приварить два упора, которые будут удерживать крышку в открытом состоянии. То есть, чтобы он не упал на устройство. Для этого можно использовать уголок 40х40 мм. Из него вырезают кусочки длиной 2-3 см. Они будут ограничителями.

Чтобы при закрытой крышке не было зазоров между ней и цилиндрической частью, необходимо создать полки по всему периметру отрезанной части. Для этого потребуется стальная полоса шириной 2-3 см и толщиной 2-3 мм. Полосы просто привариваются изнутри цилиндра с выходом наружу на половину их ширины. Кроме того, эти приваренные полоски будут удерживать крышку, чтобы она не провалилась внутрь мангала.

Источник dizayndoma.net

Другие конструктивные изменения

В принципе мангал из газового баллона почти готов. Осталось только приварить ножки и проделать в самом цилиндре отверстия для установки шампуров и подачи воздуха в зону горения угля. Начните с отверстий для шампуров.

Одна из нарисованных продольных линий осталась неиспользованной. По нему необходимо нанести дополнительные отметки, разделив линии равномерно на несколько отрезков. Длина последнего 8 см. На их концах с помощью дрели и сверла делаются сквозные отверстия диаметром 10 мм.

На противоположной стороне проема, выполненного на приваренной стальной полосе, необходимо сделать пазы для шампуров. Их следует располагать точно напротив проделанных отверстий. Пазы делаются болгаркой и отрезным диском.

Теперь нужно сделать отверстия для подачи воздуха внутри мангала. Для этого от сварного шва цилиндрической части баллона в двух направлениях следует отложить по 10 и 20 см. По ним проводят продольные линии, всего их будет четыре, по две с каждой стороны шва. Они также разделены метками с расстоянием 5 см. После этого метки на двух парных линиях соединяются друг с другом. Через них болгаркой и отрезным диском делаются сквозные прорези.

Источник ar.pinterest.com

Осталось заглушить отверстие, в которое был вкручен кран. Здесь просто берут пластину толщиной 2-3 мм, которую приваривают к отверстию, обваривая сплошным швом со всех сторон.

Видео описание

На видео показана последовательность операций по изготовлению мангала из газового баллона:

Что касается ножек, то вариантов огромное количество. Самый простой – это ножки из стального уголка. Главное точно подобрать высоту газового мангала. Оптимальным считается от 60 до 80 см, то есть комфортным для роста взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. К ним можно приделать ножки, сделать устройство мобильным, передвижным, как показано на фото ниже.

Источник ruscos.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги по возведению малых архитектурных форм … Связаться с представителями напрямую Вы можете, посетив выставку Малоэтажная Страна дома.

Как сделать мангал

В принципе, мангал из газового баллона делается так же, как мангал, только с небольшими дополнениями. Сначала внутри устанавливается решетка. Он съемный, но для него необходимо установить внутри цилиндра опорные полки. Изготавливаются из стального уголка 25х25 или 32х32 мм. Длина каждой полки 10 см, их приваривают с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Расположение по высоте – под отверстиями для шампуров. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, нужно установить дымоход. Здесь вариантов довольно много:

на крышке ;

сбоку , с леткой;

рядом с крышкой в цилиндрической части.

Источник es.decorexpro.com

Как улучшить мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале удобным и легким. Вот некоторые из этих мелочей:

К крышке прибора или к его цилиндрической части приваривается гайка, в которую вставляется термометр . Теперь можно следить за температурой, при которой готовится мясное блюдо.

Дымоход можно установить бак … Решетки устанавливаются друг на друга. Этот аксессуар является отличным оформлением коптильни.

Внутрь мангала можно установить решетку на всю его длину. Это будет решетка. Его задача удерживать угли, но пропускать через себя золу, чтобы она не мешала горению дров.

Что касается декоративного дизайна, то тут тоже огромное поле деятельности. Чего только не придумают мастера. Например, вот такой вариант в виде паровоза, как на фото ниже. Однозначно, такая конструкция украсит территорию дачи.

Источник gyk.byxehog.ru.net

Описание видео

Из видео вы можете узнать как сделать мангал из газового баллона:

Заключение по теме

Сегодня найти мангалы из газового баллона с чертежами и точными размерами в интернете не проблема. Предлагаются всевозможные простые конструкции и дополнительные удобные опции. Но главное, как показала практика, это точное соблюдение высоты шампуров над углями. Расстояние мало – мясо сгорит, расстояние увеличено – блюдо будет долго готовиться.

В любое время года хочется приготовить мясо, овощи на костре, чтобы ощутить особый аромат и вкус продуктов. Поэтому рассмотрим, как сделать самодельный мангал из газового баллона. Понадобится немного времени, некоторые инструменты и материалы. Результатом является привлекательный и функциональный дизайн крышки.

Выделим основные преимущества создания мангала своими руками из обычного газового баллона:

• экономия – даже самый обычный готовый мангал с подобным функционалом будет стоить немало, а имея под рукой газовый баллон, сделать устройство можно, потратив минимум денег и немного времени;
• простота – благодаря подробной инструкции собрать изделие сможет даже новичок, достаточно иметь обычные навыки обращения с инструментами и материалами;
• функционал – своими руками можно установить необходимый уровень функциональности устройства, установив необходимые дополнения;
• мобильность – самодельную конструкцию можно легко перемещать с места на место и транспортировать;
• высокая прочность и долговечность – конструкция, выполненная из газового баллона, отличается повышенной прочностью, обеспечиваемой используемой высокопрочной сталью, поскольку способна выдерживать высокое давление и воздействие газовой среды;
• простота использования – дно не выгорает, а после использования не нужно доливать воду – достаточно закрыть крышку.

Обучение

Примечание: Прежде чем приступать к действиям по созданию мангала своими руками, необходимо позаботиться о выпуске газа, который всегда остается в использованном баллоне.

В нем может быть конденсат. Поэтому изделие необходимо открыть (открутить вентиль), дождаться выхода газа. Естественно, это нужно делать на свежем воздухе, на безопасном расстоянии от возможных источников возгорания, искр и других условий, способных вызвать возгорание газа. Мыльную воду можно использовать, чтобы определить, выходит ли газ (это не всегда слышно). Достаточно пропустить выходное отверстие, чтобы получить пузыри, если течь есть.




Затем бутыль необходимо перевернуть, чтобы конденсат мог выйти. Далее изделие нужно залить водой и оставить на несколько дней. Для этого подсоединяется шланг и под давлением подается жидкость. Вода должна полностью заполнить объем. После этого дальнейшая работа с баллоном будет безопасной.

Пока изделие готовится, можно сделать важное дело – сделать чертеж. Ведь вам предстоит построить устройство, которое должно иметь определенные параметры. С их учетом следует создать чертеж. В нем должны быть указаны все размеры, элементы и особенности.

А для создания самодельного мангала потребуются следующие инструменты и материалы:

• дрель;
• болгарский;
сварочный аппарат
• ;
отвертка
• ;
труба
• ;
• петли;
• заклепки.

И, конечно же, нужен сам шарик. Можно использовать версию на 50 литров.

Разметка

Дальше можно заняться маркировкой баллона. 50-литровой модели достаточно для приготовления шести порций шашлыка. Внешний диаметр стандартного цилиндра равен 96 см. Поэтому его удобно разделить на четыре части. Можно отступить от продольного шва, что обеспечит ровность разметки.




С обеих сторон от шва нужно отступить по 24 см, затем провести строчки. Уложив изделие горизонтально, необходимо сделать отметки для возможности размещения шампуров. По периметру баллона имеются поперечные швы. Отступать от них нужно на 3 см. Далее шаг между метками может быть 8 см. В итоге их будет шесть. В отмеченных местах необходимо сделать отверстия диаметром.

От первой контрольной линии необходимо отступить еще 10 см. На этом расстоянии будет установлена ​​крышка.

Границами чехла являются текущая линия и противоположная, проведенная первой (на расстоянии 24 см от продольного шва).

Распиловка

Когда этап с разметкой закончен, можно переходить к более ответственному – распиловке. Для этого нужно использовать болгарку. Действовать необходимо строго по отмеченным линиям разметки. Обращаться с болгаркой нужно бережно, не пренебрегая правилами техники безопасности. Следует помнить, что металлические осколки могут попасть в глаза, волосы и кожу. Все эти части тела нуждаются в защите, для чего используются специальные средства. На голове следует носить головной убор, использовать очки, перчатки и закрытую одежду и обувь.




Так как толщина используемого металла не более 3 мм, выполнить действие с помощью болгарки будет достаточно просто.

Крышка и ручки для сварки

Используйте прочные петли, чтобы закрепить крышку и открыть ее. Их может быть три или четыре. Они должны располагаться на одинаковом расстоянии друг от друга.

Высота ножек подобрана так, чтобы мангалом из газового баллона было удобно пользоваться. Помимо приготовления, его должно быть удобно транспортировать, загружать в багажник автомобиля.




Как показывает практика, оптимальная высота конструкции 20–30 см. Для изготовления ножек можно использовать трубу. На концах ножек лучше предусмотреть площадки, которые будут противодействовать непроизвольному углублению конструкции в землю при использовании на открытом воздухе. Это особенно важно, если используются не трубы, а уголки, так как под тяжестью изделия они могут сильно проседать в почву, что очень неудобно при эксплуатации.

Вариант изготовления стильного мангала из газового баллона

Ручки можно сделать своими руками или купить в магазине. Это могут быть самые простые элементы. Желательно не использовать дерево. И пусть это выглядит более эстетично, из-за высоких температур такие изделия быстро придут в негодность. Поэтому металлические ручки – лучший выбор.




Готовый мангал, сделанный своими руками

Опасности

Если мангал из газового баллона создается своими руками, есть определенные проблемы:

• без термостойкого покрытия изделие может не выглядеть эстетично;


• получается достаточно тяжелая конструкция, которую не всегда удобно транспортировать;
• Небольшой опыт сварочных работ может негативно сказаться на прочности и долговечности конструкции.

Примечание: Если есть сомнения в возможности изготовления мангала своими руками, то лучше не рисковать, а приобрести готовый раствор.




Удачные варианты мангалов ручной работы

Такая конструкция будет рассчитана профессионалами, а значит сможет служить долго, а эксплуатация будет доставлять удовольствие. Единственным недостатком, по сравнению с конструкцией, сделанной своими руками, является высокая стоимость. Использовать же самодельное устройство – это всегда намного приятнее и во многих случаях удобнее, так как при изготовлении можно учесть личные требования.

Редко застолье или пикник на природе не обходится без жареного мяса или шашлыка. Поэтому удобный и практичный мангал – это уже не роскошь, а способ хорошо отдохнуть в походе. Такое простое устройство можно сварить из стального листа, сделать разборным, но на все это потребуется время и наличие материала. Из баллона сделать мангал проще и быстрее.

Из какого баллона делать мангал – газового или кислородного, не важно, лишь бы материал стенок был без следов сквозной коррозии. И самое главное, мангал из газового баллона своими руками делается буквально за несколько часов, быстрее, чем мясо, заложенное в маринаде и специях, будет готово к жарке.

Какой вариант баллона для мангала выбрать

Прежде чем решиться на изготовление баллонного варианта мангала, необходимо решить, как использовать сконструированный аппарат в дальнейшем. Это будет ответ на вопрос от газового баллона. Вариантов и проектов мангалов из шаров очень много, каждый из них имеет свою специфику, преимущества и недостатки:




Для информации! Размеры емкости, длиной 96 см и диаметром 30 см, вмещают около десяти литров древесного угля, чего хватает на полтора часа работы мангала.

Вес мангала позволяет двум взрослым легко переносить его в пределах придомовой территории, и даже перевозить конструкцию в легковой автомобиль, если ножки мангала сделать съемными или разборными.

Мангал конструкция из баллона

Схема печи из газового баллона мало чем отличается от мангала классической формы. Основное отличие заключается в форме днища и объеме закладываемого для сжигания топлива – угля или дров. Обычный вариант выполнен в виде стального ящика, а баллонный получает полукруглое дно и боковые стенки.

Разрезать газовый баллон можно двумя способами – разделить на две равные половины или вырезать только сектор в боковой стенке, оставив нетронутыми верхнее и нижнее днища, как на чертеже.

Первый способ позволяет получить относительно простой шашлык. Конструкция полуцилиндра может работать не хуже, а может даже и лучше сложных многофункциональных мангалов, в которых можно жарить шашлыки и шашлыки, коптить рыбу, парить и запекать в тесте, в общем, делать все то, что делает настоящая поварская печь.

К преимуществам такого мангала можно отнести то, что для его изготовления потребуются:

• Исправный газовый баллон или баллон;
• Три или четыре отрезных диска для болгарки и полпачки электродов;
• Шесть-семь метров стальной арматуры 12мм, банка термостойкой краски, пара дверных навесов;
• Четыре часа свободного времени, что особенно ценно, если гости почти на пороге.

Такие конструкции просты в изготовлении и, как правило, не преподносят своим владельцам сюрпризов, связанных с неравномерным сгоранием топлива.

Более сложным вариантом будет универсальный мангал, представленный на фото. При изготовлении жаровни в газовом баллоне оставляют днища, а из вырезанного сектора стенки баллона делают люк или стенку. И хотя в этом мангале не предусмотрено ни крышек, ни люков, самодеятельные конструкции, как правило, изготавливаются на основе выполнения нескольких операций.

Например, гриль-коптильня из газового баллона. Обычно его делают из газовых баллонов по вертикальной схеме в виде специальной печи, как на чертеже. Использовать такую ​​конструкцию для других целей, например, для приготовления шашлыка, достаточно сложно. Тогда как гриль из газового баллона позволяет заниматься как копчением, так и жаркой мяса.

Строим мангал по собственным лекалам

Бывший в употреблении газовый баллон на 50 литров уже давно стал универсальной заготовкой, из которой строятся мангалы, коптильни, печи-барбекю, мангалы, коптильни и сушилки. Относительно толстый, 2,2 мм металл стенок позволяет при соблюдении технических условий на сварку приваривать к стенкам мангала ручки, уголки, распорки, навесы и ограничители и другие элементы крепления к стенкам мангала, не опасаясь прогорания. Но сначала нужно подготовить газовый баллон к разборке и разделке.

Готовим газовый баллон

Для того, чтобы разрезать газгольдер на отдельные элементы будущего мангала, необходимо избавиться от паров газового топлива и конденсата, въевшихся в металл стены. Специалисты рекомендуют пропарить емкость, вскипятив небольшое количество воды на медленном огне. Через пару часов все пары горючих газов покинут баллон.

На практике в большинстве случаев режут металл с поливом реза водой, как показано на видео. Ничего особо сложного в процедуре нет, но сначала нужно открутить вентиль и промыть емкость от паров газа струей проточной воды.

Для этого открутите вентиль. Проще всего захватить большим копчиковым ключом резьбовое основание защитного колпачка, разводным ключом захватить бронзовый квадрат на клапане баллона. Паклю под бронзовую нить можно аккуратно пропитать керосином. Откручивать его следует против часовой стрелки легкими толчковыми движениями. После промывки от газового конденсата баллон размечают под контур будущего мангала, емкость заполняют водой и приступают к разделке.

В итоге получаются две детали будущего корпуса мангала, показанные на фото.

Ржавчина и остатки краски должны быть удалены с поверхности любым доступным механическим способом, например, металлическими щетками или пескоструйной обработкой. Необходимо содрать следы коррозии на цилиндре, пока не дойдет до белого металла. После окончания сварочных работ наружную поверхность кузова необходимо покрасить термостойкой краской, например, алюминиевой, или составом для защиты фурнитуры. кирпичные печи. Внутренняя часть шара сгорит и со временем станет сине-черной.

Собираем корпус мангала

В первую очередь на корпус будущего мангала необходимо приварить петли и ограничители открывания крышки. Обычно при резке газового баллона крышка не срезается до конца, а остается по несколько миллиметров от каждого угла. После приварки петель и ручек к корпусу и крышке неразрезанные участки вырезаются и получается крышка с идеальной геометрией.

Для безопасного наклона крышки горячего гриля потребуется сделать ограничители положения при максимальном открытии.

Совет! Если у вас нет большого опыта сварки, используйте точечную сварку. Шов будет ровным и прочным.

Чтобы было удобно переворачивать шампуры над раскаленными углями, в корпусе газового баллона нужно будет сделать два ряда отверстий диаметром 8-10 мм, с противоположной стороны прорезан клиновидный паз напротив каждого отверстия. С помощью отверстия достаточно просто повернуть шампур, а с помощью паза можно зафиксировать его в нужном положении.

В днище корпуса газового баллона прорезаем болгаркой ряд поперечных щелей, через которые воздух будет поступать в слой горячих углей и стабилизировать температуру горения. Ширина щели не более 2 мм, чего вполне достаточно для поддержания горения, но пепел и искры не просыпаются под ногами шеф-повара.

В некоторых вариантах решетки из корпуса газового баллона в боковую стенку готовой печки вырезается небольшое колено диаметром 70-80 мм с вертикальным выходом. Таким образом, с помощью гриля можно коптить мясо или рыбу. Для этого вам нужно будет положить поленья внутрь, на раскаленные угли, и прогреть корпус газового баллона, чтобы начался процесс высокотемпературного разложения и самопроизвольной перегонки древесины. Мясо выкладывается на решетку внутри цилиндра, который обрабатывается потоком газа от тлеющих поленьев.

Опорная часть мангала

Чтобы конструкция мангала из газового баллона была действительно удобной и безопасной, необходимо сделать прочную и жесткую опорную систему. Ножки можно приварить к двум параллельным стальным уголкам, которые точечной сваркой приварены к боковой части газового баллона.

Более надежный вариант – сделать ножки по каркасной схеме из стальной арматуры, как на фото. Верхняя часть подставки приварена к стенкам газового баллона, нижняя усилена поперечными распорками. Конструкция очень устойчива, так как площадь описываемого опорами квадрата почти вдвое превышает горизонтальное сечение мангала. Даже при открытой крышке нет риска опрокидывания всей конструкции.

Если делать мангал из газового баллона с высоким дымоходом, или устанавливать дополнительные газогенераторы для коптильни или мангала, то схема, представленная на фото, будет лучшей конструкцией опоры.

Такая конструкция позволяет выдержать значительный вес мангала, и в то же время обеспечить устойчивое положение на твердом грунте. Для песка и травянистой почвы нижний рельс нужно будет загрузить поленницей, чтобы сместить центр тяжести вниз.

Вывод

Стоимость изготовления мангала из б/у ушного газового баллона обойдется в 500-550 рублей, несколько метров стального уголка и пару отрезных дисков по металлу. Мангал-барбекю, купленный на рынке или заказанный у мастера, будет стоить на порядок дороже, кроме того, покупной предмет не способен так радовать владельца, как сделанный своими руками.

как сделать своими руками, чертежи и изготовление мангала из пропанового баллона

Поездки на природу практически всегда сопровождаются приготовлением шашлыка или овощей на костре. Для приготовления этих блюд следует позаботиться о подходящем месте. По этой причине многие задаются вопросом, как сделать мангал из газового баллона.

Особенности

Жаровня из старых газовых баллонов делится на несколько видов, которые вы легко можете сделать своими руками.

Существуют следующие разновидности:

• простая решетка, у которой нет крышки;
• BBQ;
Простой коптильня B-B-Q
• ;
• курильщик.
Коптильня Курильщик

Последние три самодельные конструкции существенно отличаются от первого варианта, поэтому следует более подробно ознакомиться с их особенностями:

• Б-Б-К Это простая конструкция, которую вы легко сможете создать своими руками. Для создания такого мангала потребуется отрезать часть емкости, которая в дальнейшем будет откидываться и выполнять роль дверцы. Внутри конструкции есть зона под углями и сетка, на которой будут располагаться продукты.
• Коптильня отличается от традиционных мангалов наличием топки. Сама конструкция должна быть герметичной для выполнения поставленных задач. Для его создания убирается половина дна. Печь сделана из железных листов. Некоторые используют для этой цели другую канистру. Деталь сваривается и оснащается специальной дымоходной трубой, через которую будет выводиться дым.
• Курильщик также называют «паровозом». Это сложная конструкция, которая характеризуется многофункциональностью. В таком изделии есть все опции, которые доступны для подобных сооружений: мангал, мангал, коптильня, гриль.

Чтобы сделать такую ​​конструкцию своими руками, необходимо запастись несколькими цилиндрами, каждому из которых будет отведена своя роль. В конечном результате дымарь будет иметь сходство с паровозом.

Мангалы изготавливаются из баллонов с пропаном и кислородом. Цилиндры служат отличной основой для создания многочисленных дизайнов. У них качественный металл, практически готовая форма и стандартные размеры. Эти особенности позволяют создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

Благодаря толстым стенкам баллоны способны выдерживать высокие температурные режимы, поэтому данные изделия лучше всего подходят для создания различных коптилен, мангалов и мангалов.

Преимущества угольного гриля:

• Данная конструкция не горит даже при длительном контакте с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенкам мангал не деформируется под воздействием высокой температуры.
• В этом гриле можно приготовить не только шашлыки, но и запечь овощи, а также коптить и жарить.
• После приготовления уголь не нужно тушить водой. Для этих целей достаточно будет просто закрыть гриль крышкой. Также позволяет хранить шашлык на улице. За счет больших размеров можно приготовить порции на всю компанию.
• Даже если вам необходимо приобрести баллон, такая конструкция обойдется вам дешевле, чем покупка металлических листов в магазине.
• Простота установки. Мангал из баллона может сделать даже новичок.
• Работа займет несколько часов.
• Дизайн цилиндра подходит для воплощения любых творческих идей.

Мангалы, созданные из баллонов, практически не имеют изъянов. Некоторые пользователи утверждают, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести более компактные изделия. Другая категория людей сообщает, что полукруглое днище неудобно при топке дровами. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает расположение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может остаться сырым.

По мнению профессионалов, сферическая структура стенок мангала не очень подходит для жарки шашлыка, так как такая конфигурация ограничивает процессы, способствующие «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Прежде чем использовать аппарат для сварки, вам нужно будет выбрать нужный газовый баллон и подготовить его к дальнейшим действиям. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми инструментами и материалами для работы.

Для создания мангала можно использовать любые цилиндры, имеющие форму цилиндра. Наиболее часто используется емкость на 50 литров пропана.

Если вы хотите получить более мобильный гриль, размеры которого позволяют разместить его в багажнике автомобиля, используйте традиционную 27-литровую бутыль. Однако следует учитывать, что ширина рабочей зоны может оказаться недостаточной из-за сферической формы.

Также для оснащения мангала может использоваться дизельная пушка, имеющая внешнее сходство с газовыми баллонами.

Баллоны газовые изготавливаются из высоколегированной и низкоуглеродистой стали марок 30ХМА, 45, 34CrMo4, 30ХГСА. Благодаря высокому содержанию лигатуры, а также ее уменьшению металл становится более прочным и устойчивым к процессу коррозии.

Оптимальным вариантом для создания мангала является использование автомобильного газового баллона объемом 50-80 литров. Он имеет увеличенный диаметр, благодаря чему повышается комфорт при розжиге. Также такое изделие имеет достаточную мощность. Благодаря большому размеру его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему можно приготовить порцию продуктов на всю компанию. К числу нюансов следует отнести то, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, и покупка нового считается нецелесообразной.

Кроме ресивера потребуются следующие комплектующие:

• кусок стальной трубы и уголки;
• металлические ручки, которые будут крепиться к крышке;
• петли – можно использовать элементы, предназначенные для дверей или мебели;
• труба, диаметр которой 100 мм и колено должно быть 90 градусов. Труба обязательна, если предусмотрен дымоход;
• решетка для барбекю;
• материал для крепежа: болты, гайки, заклепки.

Подготовить элементы декора, с помощью которых можно придать зданию благородный вид. Также понадобятся грунтовка, краска и растворители.

Если говорить о списке инструментов, то вам потребуются следующие предметы:

9сварочный аппарат 0003;
• электрошлифмашина;
• электродрель;
• сверла, предназначенные для работы с металлом;
хомуты
• , с помощью которых можно фиксировать металлические детали;
• металлическая линейка;
• электроды диаметром 3-4 мм;
• круги отрезные и шлифовальные для шлифовальных станков;
• разметчик;
• керн;
• разводной и газовый ключи;
• Набор ключей.

Если вы планируете дополнительно красить конструкцию, подготовьте насадку для дрели или болгарки. Вам также понадобится кисть или распылитель.

Подготовив все необходимые предметы материалов и инструментов, можно приступать к дальнейшим действиям.

Чертежи и схемы

Мангалы из газовых баллонов считаются простыми конструкциями, поэтому создавать подробный проект не нужно. Однако на начальном этапе следует нарисовать небольшой чертеж, на котором будут указаны размеры каждой составляющей. Не забудьте указать, где разместить помпу.

Создание схемы позволит вам решить, сколько материала потребуется для работы, а также правильно спланировать соединение отдельных компонентов.

Не пренебрегайте этим этапом, чтобы исключить ошибки в дальнейшей работе.

Меры предосторожности

При работе с мангалом из баллона следует подумать о том, как обезопасить себя от взрыва. Даже если вы полностью открутите вентиль и газа внутри нет, не стоит торопиться резать металл. Несмотря на то, что давление в баллоне идентично атмосферному, внутри все же есть опасные вещества: конденсаты, пропан.

Для удаления конденсата необходимо перевернуть изделие. Для устранения взрывоопасных веществ наполните сосуд водой и оставьте на несколько часов. Только после выполнения этих действий можно приступать к резке и сварке.

Технология изготовления: пошаговая инструкция

Сделать мангал из газового баллона может каждый человек. Не забывайте о мерах предосторожности в работе, так как вам нужно будет разрезать изделие, в котором ранее присутствовал газ. Нельзя допускать образования искр и остатков газа.

Как сделать гриль своими руками:

• Первым делом нужно открутить вентиль, чтобы остатки газа вышли из баллона.
• Затем нужно перевернуть изделие и дождаться, пока не останется конденсат. Контролировать процесс выхода можно с помощью мыльной пены. Когда пузырьки перестанут появляться, можно переходить к дальнейшим действиям.
• Теперь необходимо наполнить сосуд водой, как описано ранее, и слить жидкость через несколько часов.
• Положите контейнер на бок, перекройте вентиль. Не забывайте поливать место пилы водой.

Эти действия необходимо проделать на начальных этапах. После того, как вы произведете эти мероприятия, можно переходить к дальнейшим действиям, производить резку и сварку необходимых элементов. С помощью этих действий вы получите качественный гриль, на котором можно жарить шашлыки.

Наценка

В большинстве случаев шашлык готовится из пропанового баллона на 50 литров. На этой мощности можно приготовить 6 порций шашлыка. Эти баллоны относятся к стандартной продукции, поэтому наценка считается единообразной. Если вам не нужен такой большой мангал, его можно сделать из маленькой бутылки.

Внешний диаметр бака 96 см. Это значение следует разделить на четыре части. При выполнении этих действий вы получите значение 24 см. Разметку следует делать по продольному шву. От этой линии рекомендуется отмерять все расстояния. Это правило обеспечивает ровную разметку без перекосов.

Вам нужно будет отмерить по 24 см от шва с обеих сторон и провести линии. Затем нужно поставить изделие горизонтально. Следите за тем, чтобы шов располагался внизу. Выполните разметку для расположения шампуров.

Найдите круговые швы и отмерьте от них 3 см. Действия должны быть предприняты с обеих сторон. Далее метки ставятся через каждые 8 ​​см. В итоге вы должны получить 6 баллов. В них должны образоваться отверстия, диаметр которых равен 1 см.

От линии разметки отмерьте 10 см вверх. Для упрощения задачи можно отмерить 34 см от среднего шва. На этом крышка будет закончена.

Теперь необходимо сделать разметку крышки. Обратите внимание на первую отмеченную строку и последнюю. Между ними нужно провести линию. Они должны располагаться в 3 см от кругового шва. Крышка мангала готова. Он должен быть меньше половины диаметра.

Распиловка

Разрежьте воздушный шар пополам. Произведено это мероприятие вдоль сварного шва. Старайтесь работать инструментами как можно ближе к шву. Боковые стенки лучше не трогать. Они будут служить хорошим гасителем пламени и помогут в поддержании температурного режима.

При резке следите за тем, чтобы боковые кольца не были повреждены, так как они служат опорой для крышки.

Сборка

При использовании мангала возможны деформации изделия. Для устранения этого явления рекомендуется приваривать уголки во внутренние продольные кромки основания. Угол образует выступ, на который можно поместить решетку или шампур. Высокие ножки также потребуют дополнительной фиксации, которая обеспечивается посредством приваренного уголка. Его следует разместить по внешнему периметру.

Проделайте отверстия в нижней части изделия. Они потребуются для удобства при высыпании угля или сливе воды после дождей. Также эти отверстия обеспечивают тягу, влияющую на горение дров.

На месте, где присутствовал вентиль, следует установить трубу, по которой будет удаляться дым. Приварите этот элемент. Некоторые люди не устанавливают дымоход в своем гриле. От этого компонента также можно отказаться, если вы планируете жарить шашлыки с открытой крышкой.

Если у вас не приварен уголок под шампуры внутри контейнера, его можно вставить в боковые части мангала. Для этого нужно сделать прорези с помощью болгарки. В них будут располагаться концы шпажки.

Работа с ножками

Вам решать, какой высоты будет будущий мангал. После этого можно начинать прикручивать ножки. Изделие должно прочно стоять на земле, чтобы крышка приваривалась удобнее.

Высота ножек зависит от ваших пожеланий. Некоторые используют для этих целей ножки от швейных машин или обрезки труб.

Для крепления трубы просверлите 4 отверстия в нижней части изделия. В дальнейшем в них нужно вставить болты так, чтобы их резьба располагалась снаружи. Можно просто стянуть элементы или использовать сварку. К верхней части труб привариваются гайки и прикручиваются к жаровне. К верхней части ножек можно прикрепить болты гаек, прикрутив их к основанию будущего мангала.

Монтажные ручки и крышки

Для крепления крышки необходимо сделать отверстия для петель и зафиксировать их заклепками. Затем нужно сварить компоненты. Если вы решите пренебречь этим действием, после воздействия повышенной температуры крышка оторвется. Можно установить съемную крышку, на которой нет петель. В этом случае потребуется закрепить металлические планки на поперечных краях контейнера. Они не дадут крышке провалиться.

Для крепления ручки к крышке нужны обычные болты. Просверлите отверстия для болтов и закрепите. Лучше всего выбирать простые ручки, устойчивые к высоким температурным режимам. Вы также можете создать ручки самостоятельно из металлических стержней. Их нужно будет приварить к основе. Установите ограничитель на крышку. Его создают из уголков или частей труб. Саму крышку можно зафиксировать цепочками. Цепи будут влиять на степень его наклона.

Элементы рекомендуется соединять с помощью хомутов, плотно прижимающих все детали, исключая зазоры.

Производство мангала-коптильни мало отличается от данной технологии. Главное отличие этого вида мангала – герметичность. Коптильня делается так же, как и обычный мангал, только с добавлением топки. Для этого нужно вырезать половину днища под топку. Сам элемент создается из листов железа или других материалов с аналогичными свойствами.

Некоторые умельцы делают топку из цилиндров меньшего размера. Готовая деталь приваривается к мангалу сваркой. Не забывайте об оборудовании дымохода, который является обязательным элементом. Вы можете купить готовый дымоход или сделать его самостоятельно.

Если вы не боитесь трудностей, то можете добавить в конструкцию моторчик, который будет отвечать за вращение косы.

Коптить продукты можно после того, как вы прокалите готовые шашлычные дрова. Если запах газа пропитал стенки емкости, потребуется несколько раз нагреть изделие до полного исчезновения неприятного запаха.

Мангал-паровоз имеет сразу несколько опций: гриль, копчение, барбекю, мангал. Конструкция состоит из нескольких труб или цилиндров, каждому из которых отведена своя функция.

Мангал-паровоз своим внешним видом действительно напоминает паровоз. Некоторые умельцы уделяют особое внимание оформлению конструкции, чтобы максимально приблизить ее к своему названию. Можно добавить колеса, сделанные из деталей цилиндра, или использовать художественную ковку.

Также можно добавить в конструкцию выдвижные столики, гриль и другие элементы, которые будут иметь не только функциональную, но и эстетическую составляющую. вовремя.

Этот гриль отличается высокой производительностью. На этот показатель влияет закрытая крышка и материал. Даже если внутри осталось всего несколько углей, нагретый корпус изделия еще долго будет отдавать ту тепловую энергию, которая требуется для приготовления пищи.

Если вы задумали создать паровоз, взвесьте свои возможности и умения. Сделать такую ​​конструкцию под силу не каждому любителю, так как она достаточно сложная.

Как покрасить?

Поверхность жаровни, изготовленной из старого цилиндра, может быть покрыта несколькими материалами. Для этих целей применяют:

• Эмаль силиконовая с хорошей термостойкостью. Это покрытие выдерживает температуру до 600 градусов.
• Порошковая термокраска . Этот вариант не допускается для домашнего использования, так как требует печного обжига при высоких температурах.
• Можно также использовать окисление. . Хороший вариант для антикоррозийной обработки мангала.

Также есть народный метод, который навсегда защитит мангал от ржавчины. Первым делом необходимо обработать корпус цистерны 5% раствором серной кислоты. Затем прокипятите его в растворе мыла высокой концентрации. После этого в течение 30 минут кипятите продукт в едком натрии.

Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Эти мероприятия способствуют продлению срока эксплуатации конструкции. Выполняя покраску своей конструкции, убедитесь, что используемый материал соответствует заявленным выше качествам.

Рекомендации по применению

Даже если вы обработали свой мангал антикоррозийным покрытием, не рекомендуется оставлять изделие под дождем или снегом. Лучшее место для установки – навес. Когда наступит холодное время года, сооружение следует отправить в гараж, сарай или другое подсобное помещение.

Изучите некоторые рекомендации по правильному использованию мангала:

• При разведении огня внутреннюю зону конструкции следует разделить на две части. В той, где имеется большое количество тепла, должно готовиться мясо. В зоне с более низкой температурой – запекайте рыбу или овощи.
• Не рекомендуется часто переворачивать шампур. Для хорошей прожарки достаточно всего два раза перевернуть мясо.
• Угли должны иметь красный цвет с серым налетом.
• Убедитесь, что мясо не подгорело. Черный налет на продукте – прямой путь к различным онкологическим заболеваниям. Также не стоит есть мясо со слабой прожаркой. Такие продукты могут стать причиной заражения гельминтами.
• С помощью нескольких веточек от фруктовых деревьев можно придать мясу особый аромат.
• Если вы готовите под дождем, вы не должны перемещать барбекю в комнате. Плохой уровень тяги повысит концентрацию угарного газа.
• Во избежание пожара размещайте конструкцию вдали от легковоспламеняющихся предметов. Возле ног не должно быть травы, досок или веток. Золу сразу выбрасывать нельзя, так как она может тлеть сутки, что тоже может стать причиной пожара.

Эти рекомендации помогут вам приготовить вкусный шашлык для гостей, а также продлить срок службы мангала.

Оригинальные примеры оформления

Существует множество оригинальных примеров создания мангалов из газового баллона. Это мероприятие ограничивается только вашей фантазией и умениями. Кому-то будет достаточно простой конструкции из газового баллона, в которой будет подставка для шампуров, а другая категория мастеров хочет сделать настоящее произведение искусства.

Мангал в виде свиньи привлечет внимание. Для создания такой конструкции понадобится всего один баллон. Разместите изделие в горизонтальной плоскости, оборудуйте крышку. Крышка должна быть на петлях. Ножки можно создать из металлической трубы. Чтобы они надежно зафиксировали конструкцию, необходимо установить сетку по центру их высоты.

“Поросенок Поросенок” создается из куска металлической трубы. «Рот» также сделан из этого материала. «Уши» можно создать из кусков металла, которые привариваются к голове «свиньи». Чтобы фигурка выглядела эффектно, мастера рекомендуют использовать элементы художественной ковки.

Интересно будет посмотреть на мангал в виде подводной лодки. Такую конструкцию сложно создать новичку, но при наличии соответствующих навыков вы сможете удивить всех своих гостей. Подобная конструкция также создается из старого цилиндра и железных листов.

Жаровни из цилиндров в виде бревна считаются настоящим искусством. На работу уйдет много времени, но результат того стоит. Для усиления эффекта в центр конструкции можно установить пилу или топор. Это дополнение делает фигуру завершенной.

Мангал-паровоз считается самым распространенным вариантом конструкции. Такое многофункциональное творение может иметь разный вид, в зависимости от вашей фантазии. С помощью хитростей можно создать настоящее произведение искусства из простого газового баллона. Такой мангал украсит зону отдыха и продемонстрирует ваш талант.

Из старых баллонов и дополнительных металлических деталей можно придумать другие оригинальные формы для вашего мангала. Посмотрите на товар и подумайте, что он вам напоминает. Некоторые пользователи создают из простых конструкторов оригинальные фигурки в виде кабанов, собак, домиков и других фигурок, которые удивляют гостей и прохожих.

О том, как сделать мангал из газового баллона своими руками, смотрите в следующем видео.

Как сделать клеймо из газового баллона. Как сделать мангал из газового баллона? Сделать мангал своими руками из газового баллона

Те, кто часто пугает шашлыками и шашлыками на даче, знают, насколько ненадежными и хрупкими являются торговые мангалы. Нагрев небольшой, конструкция гнется и скрипит, какие-то нестандартные размеры и вопреки заверениям продавцов, конструкция быстро ржавеет. Может хватит выбрасывать деньги на ненужные вещи? Если на даче есть старый газовый баллон, вполне под силу сделать не только мангал, но и шикарную коптильню. Как правильно сделать клеймо из воздушного шара? Наша статья как раз об этом.

Подготовка инструментов

Для сборки газового мангала своими руками вам понадобится баллон емкостью 50 литров и высотой 120 сантиметров. На наш взгляд, это самые удачные габариты, которые делают сразу достаточное количество еды.

Взяв из сарая старый цилиндр, внимательно осмотрите его. Продукт считается годным, если на нем нет коррозии. Иначе кончатся ржавые места, и вместо качественной манги из газового баллона вы получите небрюшное сито.

Естественно помимо мангала вам понадобится определенный набор инструментов. Теперь перечисляем: Дрель и болгарка, стамеска, молоток, отвертка и разводной ключ, две петли, металлическая труба, уголок. Так как основной спектр работ будет приходиться на резку металла, то именно болгарка будет вашим основным инструментом при изготовлении конструкций из баллонов.


Без болгарки не обойтись

Что будем делать из баллона

Прежде чем приступить к работе, рассмотрим подробно, какие виды мангалов реально соорудить из металлического баллона для газа.

Основных разновидностей четыре:

1. классическая марка из газового баллона своими руками без крышки;
2. коптильня;
3. щевер;
4. барбекю.

С первым классическим типом все понятно, и в лишней рекламе он не нуждается. А вот чем именно различаются между собой остальные три типа, мы сейчас и посмотрим.

B-B-Q Достаточно простая конструкция не только внешне, но и внутри. Если вкратце, то часть бортов обрезаете, закрепляете на петле, используете вместо двери. Сетка устанавливается внутри. Именно на ней вы будете жарить грибы и мясо.


B-B-Q

Мангал-барбекю из газового баллона хорош тем, что на нем можно пожарить практически все. Приготовление будет быстрым и простым.

Какая особенность коптильни ? Оказывается, у нее своя печь, а сама конструкция на удивление герметична. Чтобы сделать коптильню, как на фото, металлическая полоса разрезается на дно, также проливается нижняя часть дна. Печь, которая сделана из прочного железа или сварена вторым цилиндром. Для бездымного отвода дыма приваривают трубу. Как только дым будет готов, его хорошо прокаливают дровами 2-3 раза.


Коптильня

А это что за паровоз? Не удивляйтесь, но щевер Народ действительно так называет. Сборка более сложная, но конструкция вполне функциональная. В нем сочетается абсолютно все: гриль, копчение, шашлык из газовых баллонов. Для строительства суперагрегата вам обязательно понадобятся 2-3 трубы баллона. У каждого будет свой вариант.


Все в одном – эскиз

Открываем баллон правильно

Не нужно быть великим физиком, чтобы понять – при работе с оборудованием, так или иначе связанным с газом под давлением, безопасность всегда должна быть на первом месте . Так что спешить с баллоном с болгаркой не стоит. Внутри остались остатки пропана, и любая искра может привести к неприятным последствиям.

Вооружившись гаечным ключом, осторожно открутите вентиль и дождитесь полного испарения газа. Затем переверните конструкцию вентилем вниз и слейте весь конденсат. Кстати, следить за выходом пропана легко. Для этого на клапан наносится немного мыльной пены. Как только она перестает пузыриться, работа продолжается.

Конструкция уложена набок, вентиль отведен. Место шипа постоянно поливают водой. Последним шагом будет присоединение шланга к разрезу и заполнение бака водой доверху. Время от времени баллон встряхивает, чтобы можно было отмыть внутреннюю поверхность от остатков газа.

От раскроя до установки ножек

Многих пользователей интересует, какие видеоинструкции и чертежи нужно использовать, когда вы планируете сделать клеймо из газового баллона без посторонней помощи. Объясняем – сам процесс настолько прост и понятен, что без чертежа можно легко обойтись. Конечный результат и процедура в целом и полностью зависят от ваших личных предпочтений.

А вот и наглядный пример. Хозяин дома хочет сделать бренд, но планирует использовать только с грилем и готовым углем. При этом расстояние между ними нужно сделать небольшим. Наш совет — разрезать воздушный шар ровно посередине. Если вы каждый раз планируете топить настоящими дровами и время от времени пользоваться шампурами, то крышка меньше фундамента.

Когда металлическая тара полностью вымыта и хорошо обсосана, можно только разрезать ее вдоль. В итоге получается два открытых классических мангала. Один будет основой для угля, второй можно сдать в металлолом, использовать для создания крышки или отдать соседу – тоже для изготовления мангала.


Два мангала можно сделать из баллона

А вот тем, кто делает мангал из газового баллона своими руками, придется пойти другим путем. Понадобится «выкройка» прямоугольника, который станет крышкой. Вторую часть оставляем за основу.

Для этого начертите прямоугольник из линий разреза на поверхности. Следите за тем, чтобы горизонтальные линии проходили строго посередине цилиндра, а поперечные — в 20 сантиметрах от края.


Как вырезать цилиндр для манги с крышкой

Как правильно вырезать?

Ваше дело очень простое – взять болгарку и разрезать шарик. Для того чтобы наметить границы крышки, необходимо будет отступить от сварочного шва, соединяющего днище и основание, обозначить линию разреза.

Даже при соблюдении всех правил возможны форс-мажорные ситуации в процессе резки. Когда баллон имеет достаточно толстые стенки, а работа ведется интенсивно, до конца режущего диска болгарка может просто сгореть. Во избежание этого советуем либо запастись несколькими дисками про запас, либо не доедать заранее каждую нарезку до конца. Впоследствии можно легко завершить работу стамеской.

Тщательно позаботившись о том, чтобы величина манги была для вас оптимальной, приступайте к креплению ножек. Для удобства сварки кровли конструкция устанавливается на землю.

На фото видно, как сделать мангал на ножках из швейной машинки. Если бабушка не оставила вам такой антиквариат, не беда. Он вполне сможет заменить подоконник школьной парты. Трубы прикручиваются болтами к днищу. Достаточно сделать четыре отверстия, а затем вставить болты. Их либо закрепляют гайками, либо приваривают — выбирать вам.


Лапки для мангала от швейной машины

Звуки ручки крепления

Ваш чехол останется на петле. Поэтому необходимо позаботиться о том, чтобы для них были сделаны отверстия. Каждая петля фиксируется заклепкой и надежно припаивается. Как это выглядит в реальности, вы можете увидеть на фото.


Приварка качели к крышке мангала

Приварка обязательна, так как заклепки могут не выдержать постоянного воздействия высокой температуры и легко отвалятся. Некоторые мастера устанавливают съемный чехол без петель. В этом случае к поперечным краям конструкции крепятся рейки из металла. Так крышка никогда не провалится внутрь.

Фиксация ручек чехла манги осуществляется с помощью петель. Просверлите отверстия, закрепите — и можно смело открывать и закрывать крышку. Спросите в хозяйственном магазине, есть ли у них ручки, которые не горят и не боятся воздействия высокой температуры. Такие и покупайте. Ограничитель на крышке изготавливается из трубы или уголка, сама крышка фиксируется цепочками.

От сборки до покраски – мангал почти готов!

Многие пользователи спрашивают: Все делал по инструкции, но после варки латунь начала деформироваться. Что делать в этой ситуации? Во избежание этого советуем уголки провести к внутренним краям основания, а на выступ поставить шпажку или решетку. Делаем высокие ножки мангала более прочными и устойчивыми, если приветствовать по периметру угол.

Почему дырки делают дырки на дне? Все просто – упрощают добычу угля и слив дождевой воды. Однако важно другое – 10-15 отверстий обеспечат великолепную тягу с низов.

Труба для отвода дыма всегда устанавливается там, где ранее располагался вентиль. Кстати, мера желательная, но не обязательная, и без нее легко можно обойтись. Особенно это касается ситуаций, когда приготовление пищи планируется исключительно с открытой крышкой.


Труба обычно устанавливается на месте вентиля

Помните, мы писали об установке уголка для более удобного выворачивания шампуров и защиты от деформации? Не все прикрепляют такой уголок, и вот почему. Есть вполне рабочий, альтернативный способ – сделать в бортах прорези для установки каждого шампура.

В принципе Мангал готов – осталось только покрасить его хорошей краской. В первую очередь такая процедура важна с эстетической точки зрения. Лучше купить термостойкую краску. Он не боится высоких температур и не разлагается, поэтому еда всегда будет вкусно пахнуть.

Вы можете найти большое разнообразие красок, предназначенных для работы при температуре от 600 до 800 градусов. Покупайте их и покупайте. Сначала клеймо выявляется грунтовкой, после чего наносится экологически чистая краска.

Роспись Мангала (видео)

Вывод

Если вы читали статью до отзыва, поздравляю – вы полностью подготовлены к созданию мангала или гриля из газового баллона. Не забудьте загрузить в свои руки приличное количество мяса, овощей и пригласить близких к себе в гости. Пусть газовый бренд станет символом гостеприимства и местом, которое будет собирать близких и друзей круглый год!

Мастер-класс по изготовлению мангала своими руками (видео)

Хороший мангал можно сделать из газового баллона из-под пропана. А сделав его своими руками, всегда можно сделать так, как нужно, а не решать неизвестный маркетолог.

• Большая часть работы уже сделана, когда делали воздушный шар.
• Газовый баллон имеет толстые стенки, что придаст Мангалу надежность и долговечность.
• Форма сама провоцирует сделать крышку, а это дополнительная защита от непогоды и возможность согреть мясо или даже парить.
• Топливо только уголь. Размер баллона не позволит сделать латунь для дров.
• Избыточный вес и из-за этого ограниченная подвижность.

Подготовка

Чертеж

Выбор баллона

Делаем мангал из газового баллона, в первую очередь: подойдут ли шампуры?

Если выбирать из баллонов с максимальным диаметром, то получим: 9,2, 18, 27, 50 литров.

До 12 литров, все баллоны очень маленькие и на сарай не подходят.

Инструменты

• Глоблофмашина “Болгарка”;
• Диски отрезные, шлифовальные и щетки для шлифовальной машины;
• Рулетка;
• Сварочный аппарат.

Пошаговая инструкция

Многое можно сделать по-своему и использовать другие материалы.

Откройте вентиль и когда выйдет газ.

Залейте водой и оставьте на 1-2 дня. Так вы обезопасите себя от жидких фракций, которые могли остаться, а сам газ будет окончательно вытеснен.

Начните с ручки. Полоса стали и 2 деревяшки на заклепках (можно на шурупах или болтах).
Ручка будет греться особенно в месте сварки, поэтому делайте с запасом, чтобы не задеть боковину при захвате.

В конце концов, так и должно быть.

Сделать воздушный шар:
Линия вдоль;
Проверить центр;
По центральной линии сделать 6 отверстий;
От края поднимитесь до следующей строки и также обожгите 6 отверстий.
Раздельные отверстия.

Разрежьте крышку. Размещать не надо: в местах сварки, боковины цилиндра и как бы вдоль пополам.
Приветственный цикл.
Со стороны петель просверлить отверстия для шампуров, а с лицевой стороны – насечки. Шаг 8-10 см.

Аккуратно срежьте клапан и разведите съем. Это будущий дымоход.
С противоположного конца вырежьте отверстие для толкателя.

Заварить ручку. Его уже можно покрывать лаком или краской.

Для удобного столика крепления. Чтобы кронштейны были по уровню, скрутите уголком или швеллером и разведите.
Прикрепите с помощью сварки небольшой разрез трубы.

Сделать трубу и грибок.

Синод, все должно быть нормально, без люфтов.

Это заготовки крышек. Можно сделать разные варианты. Важно, чтобы открытую крышку можно было закрыть, не натирая мангал. При этом использовалась арматура диаметром 6 мм.

Остановки приготовления.

Створка мочилась. Возьмите сегмент, вырезанный из цилиндра. Ось – болт, рукоятка – тот же болт. UPD: Думал делать не надо (на практике выяснили: либо трут, либо просрали).

Для ношения нагрудных прочных ручек.
Слезть с остатков краски.

Заварить крепления ножек. Б/у ½” водяные муфты.

Комплект ножек: низкая и, если вместе, поясная. С обоих концов резьба под муфту.
Обрезка под размер полулистовой трубки.

Отдых на даче сложно представить без шашлыка или гриля. Современный рынок предлагает множество мангалов разного дизайна. Однако покупать мангал необязательно – сделать такое устройство самостоятельно несложно. Один из вариантов самодельной печи для приготовления мяса – мангал из газового баллона.

Практичен, удобен, может иметь разный внешний вид – например, форму паровоза – и станет отличным дополнением летнего участка. Как сделать такой мангал, рассмотрим в этом материале.

Делаем мангал из металлического баллона

Для начала следует решить, является ли создание мангала из такой емкости оптимальным вариантом. Еще можно практически из любой подружки: буржуи, бочки, листы ненужного металла, кирпичи – вариантов море.

Галерея готовых вариантов









Преимущества

Первое и самое главное достоинство, которое отличает самодельные мангалы, это экономичность по сравнению с покупным готовым мангалом. Даже если в хозяйстве не нашлось старого газового баллона, приобрести такую ​​емкость можно по низкой цене. Нужно будет только правильно подготовить его к превращению в Бар.

К другим достоинствам мангала из баллона относятся:




Стоит отметить размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом шашлыке из металла.

Пользователи часто ищут:

недостатки

К минусам использования такого товара можно отнести:

1. Неэстетичный вид штатного баллона, особенно если он старый. Срезы красной краски, вмятины и следы сварки испортят эстетику мангала, если не поработать над его отделкой. Лучше использовать термостойкое покрытие – это дополнительно защитит от ожогов при готовке.
2. Большая масса конструкции – портативной такая марка будет только условно. Взять товар с собой не получится, поэтому такой вариант подходит только для использования в придомовой местности.
3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
4. Допущение ошибок при изготовлении мангала, несоблюдение технологии приведут к низкой эффективности, а то и к неработоспособности мангала.

Не забывайте о главной опасности – возможности взрыва баллона при резке. Чтобы этого не произошло, нужно правильно провести предварительную работу.


Фото: При резке баллона помните о технике безопасности

Подготовка материалов и инструментов

Первое – выбираем баллон. Рекомендуемый объем 50 литров, чтобы мангал получился большим. Перед тем, как приступить к изготовлению самодельного мангала, емкость очищают от остатков топлива. Делайте это осторожно, даже если кажется, что контейнер совершенно пуст.

Очистка газового баллона

Несмотря на то, что основной массы пропана в баллоне давно нет, на стенках и дне скапливается опасный конденсат. Для избавления от него необходимо:

• выпустить газ естественным путем – через вентиль;
• промыть баллон.

Для полного опорожнения контейнер переверните дно. Чтобы понять, выходит ли газ, смачиваем клапан мыльным раствором – будет пузыриться. Другой способ – запах. Из-за наличия в пропане знания век очень сильно пахнет, особенно если его много в баллоне. Поэтому убирать его следует на открытом воздухе, желательно подальше от людей, чтобы ни у кого не было паники. И, конечно же, вдали от источников огня.

Фото: Заливка клапана в пропан

Промывка баллона осуществляется следующим образом:

1. Клапан заварен. Сделайте это вместе – помощник постоянно поливает место для питья водой, чтобы воздушный шарик не взорвался из-за нагрева и искр.
2. Через отверстие в емкости вода под давлением. В процессе цилиндр встряхивают, чтобы хорошо промыть стенки.
3. Воды оставляют на несколько дней, после чего спускаются. Так как он будет наполнен меркаптанами, запах будет едким. Не советую лить такую ​​жидкость на кровать.

Чтобы вода не пахла, добавляют марганец, вызывающий окисление пахучих соединений.

Избавиться от резкого запаха газа непросто. Чтобы окончательно его вывести, очищенный и распиленный цилиндр прожигают изнутри.

Инструменты и дополнительные материалы

Для дальнейшей работы потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• металлические петли и ручка для крышки;
9Стальные трубы 0003 для изготовления ножек.

Если работа выполняется в одиночку, для временного крепления крышки также будут использоваться заклепки.

Технология изготовления мангала

Пока контейнер моется, создайте чертеж. Сконструировать бренд из пропанового баллона несложно – в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножки. Выглядеть как схема паровоза манга-феррис для курения сложнее. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки решетки и т. д.

Чертеж: Мангала

Основная работа состоит из трех этапов:

1. распиловка каллона,
2. набухание ножек
3. монтаж крышки.

Дополнительный этап – украшение готовой мангалы.

Разметка и резка

Чтобы разделить емкость бака и крышку, вырежьте полукруглую часть стенки контейнера. Длина окружности стандартного пропанового баллона объемом 50 л составляет 96 см. Маркировать несложно: на баке есть метки, от которых можно отталкиваться.

По всей длине проходит шов – от него отступает 24 см в обе стороны и наносятся границы отверстия. Сразу сделайте насечки для крепления шампуня. Крайние метки располагают на расстоянии 3 см от приварных колец; Промежуточный – ставим с любым шагом, для большего удобства рекомендуют расстояние 8 см – тогда поместится 6 шампуров. Если вы хотите оставить место для решетки гриля, шаг между насечками уменьшается.

Далее баллон режется болгаркой. Толщина стенок 3 мм, поэтому разрезать емкость не составит труда. Начинайте с продольных линий, а затем переходите к поперечной разметке — иначе можно получить травму, когда стена с усилием будет уходить от реза. Важно использовать средства индивидуальной защиты – маску, перчатки.

Поперечные разрезы выполняются путем соединения на расстоянии 10-15 мм от сварных швов. В этих точках металл удваивается, и сдвиг сэкономит немного времени и часть шлифовального круга. Кроме того, на нижнем ярусе удобно будет лежать крышка мангала мантал.

Прорезав стенки, бакгар делает надрезы под шампуры. Чуть ниже просверлите отверстия для прохода воздуха. Такие же просветы сделаны внизу манги. Не соприкасаются только дно и крышка баллона, чтобы ветер не сдувал углы.

Крышка

На втором этапе самодельный гриль комплектуется крышкой и ручкой. Эта деталь приварена металлическими петлями – крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать в одиночку, временно прикройте неподвижные заклепки. Петли находятся на равном расстоянии друг от друга.

Для ручки используется металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, сгореть или расплавиться.

Ножки

В зависимости от стационарной или переносной латуни подбирается форма ножек для нее. Для мобильного варианта эти детали делают из труб или металлических уголков, приварив к концам широкие площадки, чтобы мангал не ушел под землю под действием своего веса. Высота изделия подбирается индивидуально; Опытным путем установлено, что клеймо удобнее ставить на ножки длиной 20-30 см.

Фото: Готовые ножки из металлической трубы

Стационарный мангал, как правило, монтируется на фундамент из бетона или кирпича. Кроме того, дизайн можно стилизовать — например, подрезать кованые колеса, чтобы придать Мангалу вид паровоза.

На этом шашлык из баллона готов. Остались только финишные штрихи – приварка креплений решетки, покрытие корпуса термостойкой краской и прочая отделка. Чтобы добавить, к одной боковой стенке приваривается дымоход, а к другой – топка. При закрытой крышке получается коптильня.

Таким образом, превратить стандартный газовый баллон в универсальный мангал не так уж и сложно, главное соблюдать технику безопасности при работе. Емкость за счет пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к летнему отдыху на выходных.

Стойка

2256 06.10.2019 6 мин.

Что может быть прекраснее отдыха на природе вместе с родными и близкими? В такие моменты мы наслаждаемся общением, хорошей компанией и вкусным шашлыком. Естественно, в такой ситуации без хорошего мантала просто не обойтись. В сегодняшней статье мы поговорим о том, как сделать своими руками мангал из обычного газового баллона. Поверьте, это не сложно.

Основные преимущества

Любители отдыха на природе не просто так отдают предпочтение самодельным мангалам из газовых баллонов. Такой выбор дает следующие преимущества:

• Существенная экономия – Приобретая самое обычное в магазине, будьте готовы выложить много. Если у вас есть ненужный газовый баллон, вы можете потратить минимум времени и средств на изготовление качественной, практичной и удобной мангала.
• Простота изготовления. Благодаря подробной инструкции, приведенной ниже, это изделие не составит труда сделать даже новичку. Все, что вам нужно, это подготовить необходимые инструменты и материалы для работы.
• Возможность установки дополнительных устройств. Делая мангал своими руками, вы можете установить дополнительные дополнения для большего удобства.
• Возможность легкой транспортировки. Производственное устройство достаточно легко транспортировать и перемещать, так как отличается компактностью;
• Повышенная прочность и износостойкость. Дело в том, что применяемая сталь для изготовления баллонов имеет повышенный уровень прочности, чтобы выдерживать давление сжиженного газа;
• не стоит переживать о том, что в вашем сарае дно со временем будет.

Как видите, вышеперечисленные преимущества свидетельствуют в пользу самодельных мангалов. Если приложить немного усилий, то у вас получится действительно качественный и надежный продукт для жарки шашлыков на природе, на заднем дворе дома или рядом.

С чего начать?

В первую очередь нужно найти подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хотя бы раз сбивали плиту газового баллона. Достаточно заглянуть в свой гараж. Если у вас нет пустой тары для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах приема металла. Чтобы сделать качественный гриль, вам понадобится емкость 50 литров.


Подбор емкости цилиндра зависит от того, какой шампур вам нужен. Если предпочтение отдается переносному грилю, который легко транспортировать на дальние расстояния, то можно использовать контейнеры на 20-30 литров.

Так же стоит учесть, что начало предстоящих работ предусматривает наличие сварочного аппарата , без него просто не обойтись. Если у вас нет этого оборудования, вы можете обратиться к специалисту по сварочным работам. Сегодня это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за относительно скромную плату.

Прежде чем приступить к основным работам, необходимо убедиться, что баллон полностью пуст. Предварительно выпускайте газ с пустой емкости, от этого зависит ваша безопасность.

Даже пустой баллон может иметь внутри остатки газов или конденсата. Чтобы он был полностью пуст достаточно открутить вентиль и подождать пока газ не выйдет полностью. Данные действия следует производить на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедиться, что поблизости нет источников открытого огня или искр, так как это может привести к возгоранию газа.

Чтобы определить, что газа в баллоне не осталось, необходимо используйте мыльную воду . Если клапан не различает пузырьки с мыльным раствором, значит, дело сделано, емкость полностью пуста. Но это еще не все.

Далее необходимо повернуть баллон клапаном вниз, чтобы скопившийся внутри конденсат смог полностью выйти. После этого емкость необходимо наполнить доверху обычной водой и оставить на пару дней. Для этой цели пригодится обычный шланг с напором воды. Как класть тротуарную плитку своими руками на бетон расскажет .

Только после вышеперечисленных действий последующая работа с емкостью будет максимально безопасной. Стоит подчеркнуть, что для выполнения указанных действий требуется . От этого зависит ваша безопасность и безопасность окружающих.

После этого можно переходить к не менее важному пункту – . Этот процесс индивидуален, так как каждый человек может внести некоторые коррективы в рисунок для дальнейшего удобства использования мангала. Определите все основные параметры будущего изделия и запишите их на листе бумаги. При этом ничего не должно быть упущено.

Также стоит позаботиться о наличии всех необходимых инструментов, в том числе:

• электродрель;
• болгарка с диском по металлу;
• отвертка или отвертка;
• петли нужного размера;
• труба;
• металлические заклепки;
• Аппарат для сварочных работ.

Естественно, главное, что будет нужно, это воздушный шарик. Как было сказано выше, предпочтительнее использовать емкость от 50 литров, однако можно выбрать и баллоны поменьше.

Последующая разметка

Далее нужно разместить наш контейнер. Для примера выберем модель на 50 литров. Этого объема достаточно для того, чтобы приготовить примерно 6 порций шашлыка. Диаметр этого контейнера 96 см. Для ровности разметки сделать отступы от продольного шва. Этот диаметр можно разделить на четыре гладкие части по 24 см.

Сделайте одинаковые отступы от шва и отметьте их мелом или маркером. После этого положите изделие горизонтально, и отметьте места размещения шампуров в количестве шести штук. В цилиндре также есть поперечные швы, необходимо отступить примерно 3 см. Шаг между этими отметками можно выбрать в 8 см. В отмеченных зонах необходимо сделать отверстия нужного диаметра. Как сделать капельный полив из пластиковых бутылок своими руками читайте здесь.

Лучше много раз отмерить, чем один раз отрезать. Отнеситесь более чем серьезно к процессу разметки. Проверьте вдоль и поперек правильность расчетов, прежде чем переходить к следующему этапу работы.

Пиление

После того, как вы убедились в правильности нанесенной разметки, можно переходить к следующему, более ответственному этапу работы – распиловке. Для этих целей отлично подойдет болгарка . Разрезать строго по нанесенным линиям, не отклоняясь от них ни на миллиметр. При работе с болгаркой важно соблюдать элементарные правила безопасности. При резке металла болгаркой мелкие осколки стружки могут попасть в глаза и на кожу. Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Помните, безопасность превыше всего. Как выбрать носик для полива овощной бочки. Выяснить.

Разбить болгарский цилиндр не составит особого труда, так как толщина его стенок составляет около 3 мм. После того, как пила изготовлена, можно приступать к последующей работе.

Сварочные ручки и крышки

Стоит подчеркнуть, что не обязательно делать клеймо с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать мангал с крышкой, то это правильный выбор. Благодаря крышке можно омолодить пламя и защитить внутреннюю часть гриля от влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пара прочных петель. В зависимости от выбранного количества петель их располагают на равном расстоянии друг от друга. Один кусок петли приваривается к поверхности решетки, а другой непосредственно к самой крышке. О правилах монтажа теплицы из поликарбоната расскажет .

При определении высоты Также важно учитывать несколько нюансов:

• удобство перевозки гриля в транспорте;
• комфорт при приготовлении блюд.

Если сделать слишком длинные ноги, Мангал просто не поместится в машину. Если вы выберете короткие ножки, вам будет неудобно работать с грилем. В этом вопросе главное найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для того, чтобы сделать ножки, можно выбрать обычную трубу, предварительно нарезанную на равные части. Чтобы концы ножек не углублялись в землю, на их концах сделайте ровные площадки. Для этого подойдет металлический лист определенной толщины.

Ручки, которыми удобно поднимать гриль и открывать крышку, можно сделать собственноручно или приобрести в магазине. Желательно использовать металлические ручки , т.к. они прослужат значительно дольше и не придут в негодность из-за воздействия высоких температур. О выращивании имбиря в домашних условиях читайте .

Опасность

При изготовлении решетки обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Некачественные сварочные работы Обязательно повлияет на прочность решетки. Если вы не компетентны в этом вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Использование термостойкого покрытия для своего изделия Вы значительно улучшите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес Что повлияет на удобство транспортировки.

Учитывайте вышеизложенные нюансы при изготовлении собственной манги.

Бренд Ballery, видео

Сделать своими руками, как гриль из воздушного шара проще простого. Все, что для этого нужно, это следовать инструкции выше, верить в свои силы и проявить немного выплавки. Будьте уверены, у вас все получится.

Сложно поспорить с тем, что отдых за городом на своей даче – это настоящее удовольствие. Ведь только в такие моменты жизни можно по-настоящему ощутить свежесть природы, приготовить ароматный шашлык и пообщаться с близкими людьми.

Особенно при этом жители больших городов, которым приходится жить в постоянной городской суете. Для таких горожан собственная дача за городом – настоящее спасение, где можно отдохнуть от скудной атмосферы мегаполиса.

Естественно, в такой стране нужно всего МАНГАЛ Ведь это чрезвычайно удобный инструмент для приготовления пищи на огне когда-либо придуманный людьми. Приготовление пищи на гриле осталось еще в далеком прошлом, однако и в наше время многие люди не прочь воспользоваться этим приемом.

МАНГАЛ ГАЗОВЫЙ БАЛЛОН

В настоящее время мангал с коптильней является непременным атрибутом любой загородной дачи. Как правило, множество загородных участков могут различаться по дому, габаритам, форме, но свой бренд с коптильней есть у любого уважающего себя владельца собственной дачи.

Чтобы свести стоимость такого приспособления к минимуму, лучше всего сделать клеймо из газового баллона своими руками. Такая коптильня не будет отличаться от покупной в магазине, а количество средств, которое придется на нее потратить, будет минимальным показателем.

Преимущества Манга Муги, сделанной своими руками

С момента появления Мангалов человек постоянно модернизировал свое устройство, добавляя в него новые возможности, делая его более удобным и так далее. Таким образом, от обычного жарения мяса на палочке мы пришли к костровым, к современным микроволновкам. Отсюда Ассортимент мангалов настолько широк, что каждый может свободно выбрать себе такую ​​модель, которая придется ему по душе.

Однако, как правило, цены на современные модели Мангалов просто образцовые и позволить себе такую ​​роскошь могут не многие. Именно для этого и создана эта статья – ведь многие задаются вопросом, как сделать мангал из газового баллона своими руками.

Итак, ниже мы рассмотрим список достоинств, а также недостатков конструкции, которую будем делать:

Плюсы:

• Большие размеры, которые позволят максимально приготовить большое количество еды для солидной компании.
• Легкая конструкция, которую не составит труда сделать даже тем, кто не привязан к физическому труду. Все, что вам нужно, это газовый баллон и несколько часов времени, которые придется потратить на создание своей коптильни.
• Максимально низкая стоимость манги. Такие затраты может позволить себе каждый, у кого есть собственная дача.
• Прочная и надежная конструкция, способная выдерживать самые высокие температуры. За счет этого повышается долговечность вашей манги.
• В случае наличия откидной крышки мангал не обязательно подавать под навес в случае дождя. Плюс крышка мангала необходима для того, чтобы использовать ее как коптильню.

Минусы:

• Первое достоинство такой мангала можно назвать и недостатком. Дело в том, что большая конструкция не всегда может вписаться во двор коттеджа, особенно если его площадь не может похвастаться большими размерами.
• Коптильня и коптильня из газового баллона не будут переносной конструкцией, которую можно в любой момент переставить в более удобное место. Для того, чтобы перенести такую ​​конструкцию, вам понадобится как минимум 2 человека.
• Из сырья, которое можно использовать в качестве топлива для мангала, можно использовать только уголь, так как места для дров слишком мало.

Процесс изготовления манталы из газового баллона

В первую очередь необходимо найти подходящий газовый баллон . В принципе, это не может быть сложно, особенно для тех, кто пережил время газовых плит с газовыми баллонами. Для изготовления нашей мангала вам понадобится большой газовый баллон, емкостью около 50 литров.

Сразу хочу предупредить, что изготовленная штанга и коптильня будут иметь не презентабельный вид. Однако на качество приготовления это не повлияет. Здесь дело вкуса. Конечно, можно специально обустроить его, чтобы он имел опрятный вид.

Также стоит знать, что если у вас нет сварочного аппарата , а так же умения им пользоваться то у вас не получится. В этом случае единственным выходом будет обращение к специалисту в данной отрасли. В принципе, это нельзя назвать существенным недостатком производственного процесса, так как найти грамотного сварщика, имеющего свой сварочный аппарат, не составит труда.

Инструменты и материалы, которые потребуются в процессе производства

Итак, чтобы сделать клеймо из газового баллона своими руками, вам понадобится следующие инструменты:

• болгарка;
• две дверные петли для крышки;
• набор инструментов, в который входят:
  • молоток;
  • отвертка;
  • разводной ключ;
  • долото;
• дрель;
• угол;
• металлическая труба.

Инструкция по изготовлению

Прежде всего необходимо разрезать баллон. Этот процесс достаточно небезопасен, поэтому необходимо соблюдать все меры безопасности. Убедитесь, что газовый баллон точно пустой и не имеет остатков газа .

При разрезании баллона на 2 части будьте предельно осторожны, так как если в баллоне будет немного газа, то он может свободно проигнорировать и принести массу проблем.

Итак, когда баллон разрезается на 2 части, необходимо дождаться, пока испарится оставшийся газ. После этого нужно перевернуть баллон дном, чтобы весь конденсат стек.

Для того, чтобы убрать ненужный кран с поверхности цилиндра, можно воспользоваться молотком или болгаркой. В первом случае его можно просто отсоединить от баллона, во втором полностью срезать. Второй случай менее безопасен, поэтому мы рекомендуем молоток.

После того, как вы произвели все вышеописанные действия, необходимо полностью налить воду в шар И оставить его на несколько дней в таком виде. После этого работа с такой конструкцией будет абсолютно безопасной и вы сможете делать с ней все, что захотите.

Как сделать крышку?

Как вы уже могли догадаться, верхняя крышка мангала является непременным атрибутом. Во-первых, это защита от дождя. Во-вторых, это внедрение функции коптильни, без которой ваш бренд не будет таким функциональным.

Итак, крышку для мангала будем делать из уже вырезанной части цилиндра. Крышку нужно срезать с баллона сверху корпуса по середине. Пить его нужно от середины к краю. После этого она крепится к основной части мангала с помощью дверных петель, которые мы подготовили ранее. Боковые стенки нужно оставить.

Сборка верхней части

Когда верхняя крышка готова к работе, необходимо качественно прикрепите его к основной части манги . Для этого нам понадобятся, как уже было сказано ранее, дверные петли и дрель.

Первым делом дрелью сверлят отверстия под петлю, после чего фиксируют последнюю заклепками и приваривают. Опять же, если у вас нет сварочного аппарата или возможности им пользоваться, обратитесь к специалисту, который за небольшую плату решит все ваши проблемы.

Здесь можно немного развить. К мангалу можно прикрепить дополнительные аксессуары, например, ручку для крышки. Также можно соорудить съемную крышку с помощью осей стыков петель в одной из сторон.

Усиление и фиксация

Во избежание возможности деформации вашего будущего мангала из-за высоких температур необходимо укрепить основание коптильни .

Для этого по всему периметру необходимо приварить металлический уголок. Лучше всего это делать внутри мангалы. Таким образом, вы убьете двух зайцев: укрепите основу и создадите удобную опору для сетки или главы из обычного уголка.

Также лучше всего сделать надрезы, чтобы шампур идеально встал на свое место и устойчиво там держался.

Естественно любой мангал или мангал должны иметь свои ножки. Не обошло стороной и наше дело. Для ножек лучше всего подходят металлические трубы равной длины . Их должно быть четыре.

Для их крепления необходимо просверлить в углах дна отверстия, после чего прикручиваем ножки с помощью гаек. Если после этого ножки вашей мангалы оказались неустойчивыми, приварите снизу дополнительные петлицы.

В довершение всей работы – просверлите несколько отверстий на дне мангала для сожженных углей.

РЕЗУЛЬТАТЫ

Итак, теперь вы можете легко сделать из воздушного шара отличный бренд своими руками. Тем более, как вы могли понять этот процесс не отнимает много сил и предельно прост.

Если подойти ко всему процессу со всей серьезностью и сделать все правильно, то такая конструкция сможет прослужить вам не один год. А еще здесь можно не только пожарить шашлыки, но и коптить различные продукты.

Поверьте мне, если вы сами сделаете это функциональный продукт , Прослужит вам не один год, что не может не радовать.

мангал | Дерьмо, которое вам не нужно

Помните, когда вы были Малыш, а ты ходил на вечеринку у костра и стоял у огромного костра? Помнишь, как твоя передняя часть всегда поджаривалась, а твоя спина высвобождалась?

Обогреватели патио еще меньше эффективнее этого.

Мой гуглинг говорит мне, что они стоят от 100 до 570 фунтов стерлингов. Они обогревают открытый воздух. Открытый воздух — это очень большое пространство. Он смело идет до Альфы Центавра и дальше. И когда вы немного нагреете этот воздух, вам придется купить еще один газовый баллон, чтобы нагреть больше воздуха.

И да, я знаю, что между нами и великой пустотой космоса есть атмосфера, я просто пытаюсь подчеркнуть бесполезность обогрева снаружи. Тем более, что наконец-то пришла весна и желание посидеть на свежем воздухе становится все сильнее и сильнее, и вы вдруг начинаете осознавать, что в магазинах полно всяких садовых шалашей: беседок, качелей и прочей утвари.

Конечно, обогреватели для патио бывают всех форм и типов. Существуют настенные, потолочные и отдельно стоящие обогреватели. Есть настольные обогреватели и электрические обогреватели с галогенными лампами. Есть кострища, камины и всевозможные стильные дровяные жаровни, которые, признаюсь, даже я нахожу привлекательными. Это глубоко первобытная потребность, которая заставляет нас толпиться вокруг костра с кучкой товарищей, сжимающих пиво и подгоревшую колбасу.


Несколько лет назад я в отчаянии подарила Возлюбленному на день рождения Хименею, потому что не могла придумать ничего другого. Мы собрали его и зажгли для друзей, которые собрались на несколько вечеринок и с тех пор ни разу им не пользовались. Пайпер не хотела позировать, и теперь я понимаю, что настил нуждается в хорошей чистке.

Тем не менее, следует подчеркнуть, что, хотя вообще не стоит обогревать улицу в перегретом мире, реальный ущерб наносят газовые баллоны, потому что они обладают особыми ужасными свойствами. .

Пришло время рассказать о…

Удивительные эко-герои? У меня нет разрешения размещать этот логотип, но я не думаю, что они будут против, если я их похвалю.

В 2008 году Curry’s фактически прекратила продажу обогревателей для террас из-за экологических соображений. (Если вы читаете это где-либо еще в мире, Curry’s — крупный розничный продавец электротоваров в Великобритании с 295 супермаркетами и 73 магазинами на центральных улицах. ) Это был очень важный шаг с их стороны. Если бы только все пабы и рестораны с обогревателями на улице последовали этому примеру.

Решение Карри было принято после отчета за предыдущий год EST (Energy Saving Trust), который обнаружил, что средний обогреватель внутреннего дворика выбрасывает около 50 кг (110 фунтов) углекислого газа в год. Так что он не просто нагревает воздух, он выделяет этот ужасный CO ² , который так вредит нашему прекрасному миру.

На всякий случай, если вы хотите отмахнуться от EST как от кучки экологических экстремистов, занимающихся испорченным спортом, на самом деле это независимая, беспристрастная некоммерческая организация, финансируемая правительством Великобритании и частным сектором. Его цель – дать рекомендации по способам экономии энергии. Когда главный исполнительный директор объявил о результатах своего исследования, он сказал: «Почему бы людям просто не носить джемпер?» Да благословит его Бог. Мужчина по моему сердцу.

Еще лучше – найди кого-нибудь еще в джемпере и обними его. Фото Tom The Photographer на Unsplash

Одежда и ткани прошли долгий путь. Если вы можете позволить себе обогреватель для патио, вы можете позволить себе приличное флисовое или пуховое пальто. В наши дни существуют интеллектуальные ткани, которые гарантируют, что нам больше никогда не придется мерзнуть. Ну, не в обычном порядке вещей; Я предполагаю, что вы живете не в Тронхейме или на полпути к Гималаям. Производители текстиля изучили вопрос сохранения тепла, и были созданы удивительные инновации в материалах, которые гарантируют, что вы не замерзнете. (И нет, я не собираюсь вдаваться в тему полиэстера и т. д. прямо сейчас.) Ткани могут дышать, они могут пропускать пот и сохранять тепло.  Вы даже можете приобрести умные перчатки, в которых можно играть с ваш iPhone, не снимая перчаток. Как сказала твоя мама, оденься потеплее и все будет в порядке.

Зачем вам нагревать воздух? Почему, во имя здравого смысла, вы хотите сидеть на улице, когда слишком холодно сидеть на улице без обогревателя патио? Зачем в перегретом, все еще перегретом мире воздух нагревать?

Что вы сэкономите

Давайте просто возьмем все самое лучшее, не так ли? Газовый обогреватель Goliath из нержавеющей стали стоит 570 фунтов стерлингов. Можно дешевле, но наверняка хочется лучшего? За 570 фунтов стерлингов вы получаете только одного из этих младенцев — из нержавеющей стали, который по непонятной причине дороже, чем черная или белая версия. О, и только помните, газ нужно будет заменить. Не знаю, как вы, но замена газовых баллонов через некоторое время становится ужасной ерундой.

Но, эй, это стильный элемент дизайна, который будет нагревать вас спереди, сбоку и сзади, пока вы продолжаете вращаться.

Вот Голиаф во всей красе. Пожалуйста, нажмите на ссылку, если вы хотите купить. Я не получу никакой оплаты. Даже я вижу, что это хороший комплект, особенно если вы решили, что быть на улице холодным вечером лучше, чем зайти в дом и согреться.
Еще одна идея…


Давайте просто представим, что вы могли бы купить вместо этого на 570 фунтов стерлингов – и вам никогда не придется возиться с заменой газа…

Как насчет этого чуда для начала?

Мне нравится дизайн этой пуховой худи The North Face – Summit L3 – Пуховик, но название звучит слишком многословно

Обычно это продается по цене 296,95 фунтов стерлингов, но на момент публикации это дешево всего за 1 фунт стерлингов. 193,02 с учетом НДС от Alpine Trek. Купите сейчас, чтобы избежать разочарования!

На случай, если вам, как и мне, всегда холодно, почему бы не добавить подкладку из флиса? Этот яркий предмет одежды Arc’teryx известен как Covert Cardigan. Да, как секретный кардиган для суровых типов, потому что, как мы все знаем, кардиганы могут немного стареть. Только не эта великолепная статья! Это обойдется вам в 140 фунтов стерлингов в магазине Arc’teryx (о, донча обожает этот супер-крутой апостроф!) в Лондоне, где в настоящее время он доступен в синем цвете Kingfisher. Просто нажмите на ссылку, чтобы заказать его.

Arc’teryx получить отличные отзывы на таких сайтах, как switchbacktravel.com

У вас останется достаточно денег, чтобы купить эти удивительные электрические перчатки. Так что, поедаете ли вы сосиски в прохладном саду, охотитесь на лося на Аляске или просто страдаете от артрита, ваши руки больше никогда не замерзнут! Стоит каждого пенни по цене 119,99 фунтов стерлингов от Amazon.

Аккумуляторы тоже!

Всего на данный момент потрачено 453,01 фунта стерлингов. И все эти предметы гораздо более портативны, чем обогреватель для патио!

У вас все еще есть деньги, чтобы купить полный комплект термобелья в Blacks, в превосходных магазинах для кемпинга и отдыха. Вам понадобятся два комплекта — один в стирке и один на теле — так что это обойдется вам в 30 фунтов (15 фунтов каждый).

У меня есть набор из них – фан-кроваво-вкусный

Честно говоря, мне трудно потратить все 570 фунтов стерлингов – пока общая сумма расходов составляет 483,01 фунта стерлингов, так что у вас еще есть Осталось 86,99 фунтов стерлингов… Как насчет 84 плиток восхитительного мятного торта Кендал, очень популярного среди альпинистов средства для восстановления сил в неблагоприятную погоду?

Вы можете заказать только 42 слитка за 18 фунтов стерлингов, но я воспользовался предложением бесплатной доставки для заказов на сумму более 20 фунтов стерлингов.

А теперь добавьте этот красивый шарф с узором пейсли от Джона Хенрика из Швеции, кусок в 45 фунтов стерлингов (в настоящее время он снижен с 89 фунтов стерлингов — не говорите, что я не нахожу для вас выгодных предложений!) столь же потрясающий на женщине.

Триггер предупреждения

Изображения приближающегося мяса. И вареные, и сырые. Я подумал, что лучше упомянуть.

Итак, у вас наконец-то осталась внушительная сумма в 5,9 фунтов стерлингов.9, что достаточно для двух упаковок сосисок Black Farmer, которые являются моими абсолютными фаворитами и имеют дополнительный бонус в виде отсутствия глютена!

Если вы их не пробовали, вы не жили. (Приношу извинения вегетарианцам и веганам, которые жили и продолжают жить счастливо и здорово.)
Другие вещи, которые вы можете сделать

Есть ли в вашем местном пабе/кафе/ресторане обогреватели для патио? Возможно, вы могли бы спровоцировать нежную и вежливую беседу с трактирщиком/владельцем/ресторатором и побудить их либо полностью отключить их, либо, по крайней мере, использовать их намного меньше. Если выяснится, что они носят их, чтобы согреть курильщиков, возможно, вы могли бы указать, что курильщики могли бы курить немного меньше, если они думают, что замерзнут до смерти, прежде чем болезнь легких увезет их в рай. Таким образом, вы внесете положительный вклад в здоровье местных курильщиков. Вот видите — два добрых дела в одном!

Что что мне делать с моим старым обогревателем патио?

Газовый баллон может быть возвращен компанией, в которой вы его приобрели. Остальную часть нагревателя нужно разобрать, и, вероятно, тому, кто умеет это делать. Детали из нержавеющей стали/чугуна/алюминия могут быть переработаны как лом, другие компоненты не могут быть переработаны, и, к сожалению, конечным пунктом их назначения является свалка. Да, это еще один чертов потенциальный загрязнитель. Так что, если он у вас есть, просто оставьте его во внутреннем дворике, пока кто-нибудь не изобретет способ избавиться от всего этого.

Последний вопрос…

Стоит ли нам отказаться от барбекю?

Блин, что за мысль.

Представьте себе культурное влияние на Австралия и Южная Африка, если бы Барби и браэ были запрещены!!! Целые народы оказались бы в кризисе! Я не хочу нести ответственность за национальный травма, спасибо.

Серьезно, «я не знаю» — мой прямой ответ, но мне кажется, что барби, вероятно, менее опасны, учитывая, что мы используем наши барбекю гораздо меньше времени, чем обогреватель патио. Как только на тарелке оказываются куриные ножки или вегетарианские шашлыки, огонь гаснет или выключается газ… но потом мы весь вечер торчим под этим чертовым обогревателем во внутреннем дворике, выделяя CO2, как сумасшедшие… Это?

И, кроме того, Возлюбленный ничего не любит больше, чем превратить скромную отбивную в чистый антрацит и через несколько мгновений обернуть ее своим ртом. Я ни за что не смогу заставить его отказаться от роли Великого Очернителя Мяса. Нужно признать, что можно сделать не так много.

Еда из чистого древесного угля — неотъемлемая часть моего лета. Особенно, когда начинается дождь. Фото Пола Херманна на Unsplash

Слово мисс Пипс

Вот фотография Пайпер в снегу, одетая только в рождественский платок. Она не знает, почему у нас не растет прекрасная густая шерсть, как у нее.

5 вариантов обогрева, которые согреют гостиную на открытом воздухе

1. Дом
2. Сад

Наслаждайтесь развлечениями на свежем воздухе, независимо от того, какая прохладная погода. – по Лучшие дома и сады

Теплоты и очарования мерцающего огня достаточно, чтобы соблазнить любого на открытом воздухе, и пересилить холод зимнего вечера.

С таким большим количеством доступных вариантов наружного отопления, от традиционных глиняных каминов до переносных кострищ, вы можете найти что-то, что подойдет для любого двора. Если вы не хотите регулярно подбрасывать дрова, вы всегда можете использовать обогреватель для патио, который поставляется со стандартным газовым баллоном, или электрический наружный радиатор.

1. Переносная яма для костра или жаровня

Когда дело доходит до обогрева заднего двора, первое, что приходит на ум, это переносная яма для костра. Ямы для костра бывают самых разных форм и размеров, некоторые из них можно расположить на горючей поверхности, например, на деревянном настиле, и часто продаются с сетчатым экраном для улавливания летящих углей.

Металлическая жаровня, напротив, представляет собой открытую металлическую раму, в которой горят дрова. Это самая простая и незамысловатая из этих конструкций, и обычно она продается с поддоном подходящего размера для сбора пепла, когда он падает.

СМОТРЕТЬ: Чарли и Адам создают идеальную яму для костра на заднем дворе. Работа по обогреву уличной площадки.

Более популярный тип поставляется с переносным газовым баллоном того же типа, который используется для топлива барбекю, хотя есть также доступные модели, которые можно подключить к выходу газа под давлением в сети.

3. Каменная яма для костра

Строительство ямы для костра из кирпичной кладки является популярным проектом «сделай сам». Независимо от того, покупаете ли вы готовую яму для костра или решите построить ее самостоятельно, не забудьте тщательно выбрать место, принимая во внимание близлежащие постройки и преобладающие направления ветра.

Ваши соседи не удивятся, если каждый раз, когда вы разжигаете огонь, их дом наполняется дымом, переносимым ветром!

Фил Эйнсли

4. Чименеа

Характерная пузатая форма этого традиционного отдельностоящего камина выдержала испытание временем, и не зря.

Первоначально разработанный сотни лет назад, выпуклый дизайн создает естественную тягу, которая втягивает воздух через отверстие в передней части химены.

Это заставляет огонь гореть интенсивнее и выталкивает дым вверх и от людей, наслаждающихся его теплом.

Getty

5. Электрический наружный обогреватель

Вероятно, самый изящный и самый изощренный способ согреться на улице — это установить электрический обогреватель. Он энергоэффективен и не требует ни растопки, ни газового баллона для работы.

Электрические нагреватели можно подключить к таймеру, что означает, что вам никогда не придется беспокоиться о том, что они могут случайно остаться включенными. Доступны также отдельно стоящие модели.

---

Пожарная безопасность

При использовании открытого огня для обогрева открытых площадок, будь то костровая яма или газовый обогреватель, сделайте безопасность своим главным приоритетом.
