Как сделать мотоблок из бензопилы: Мотоблок из бензопилы — изготовление, чертеж, инструкция

alexxlab | 27.08.1986 | 0 | Разное

Содержание

Самодельные мотоблоки из бензопилы

Бензопила пользуется большим спросом среди любителей самостоятельно вести домашнее хозяйство. Основа ее конструкции также нередко служит материалом для собственноручного создания культиватора. Скромный вес и приличная мощность будут отлично сочетаться с компактностью будущего агрегата.

Блок: 1/3 | Кол-во символов: 325
Источник: https://pro-motobloky.ru/motokultivatory/samodelky/iz-benzopily.html

Для изготовления самодельного мотокультиватора из бензопилы необходим двигатель от пилы, несколько отрезков трубы и с…

Картинка по теме «Устройство конструкции рамы мотокультиватора с двигателем от пилы«

Блок: 2/8 | Кол-во символов: 400
Источник: https://motoblok.populjarno.com/photo/motoblok_svoimi_rukami/motoblok_iz_benzopily/9

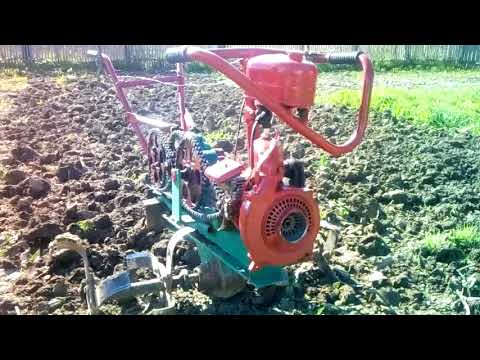

Мотоблок с мотором от бензопилы

Итак, у нас имеется бензиновая пила, которая эксплуатируется не очень часто либо совсем покоится без дела. В этой ситуации, произведя определенные расчеты и подобрав необходимые материалы, наша бензопила становится превосходным мотоблоком.

Концепция создания кустарной сельхозтехники, в зависимости от бренда изготовителя, может изменяться, но основные правила состоят из следующих шагов.

  • Важнейшим шагом является разработка чертежа, действуя которому вы изготовите необходимое устройство. Чертежную документацию и схемы мотоблока из бензиновой пилы можно сделать как самостоятельно, так и закачав уже готовые вычисления из интернета. Отыскать их не представит ни малейшего труда, достаточно забить поисковый запрос в браузер и выбрать приглянувшийся проект сборки.
  • Когда чертежи имеются, то наступает время компоновать раму для будущего мотоблока.
  • После того как рама будет готова, к ней фиксируется двигатель пилы и ее топливный бак.
  • В последнюю очередь монтируются вспомогательные компоненты системы, несущие ответственность за управление и другие возможности.

Имейте в виду, что в роли двигателя для мототехники подойдет не только двигатель от бензиновой пилы, но и мотор, взятый с мопеда или мотоцикла.

Для осуществления идеи приготовьте нижеследующий список устройств и материалов.

  • Двигатель от имеющейся бензиновой пилы. Наилучшим образом для этого подойдет бензопила «Дружба» или «Урал».
  • Руль, демонтированный с мотоцикла или мопеда.
  • Аппарат для сварки.
  • Листы железа и трубы в количестве, необходимом для сооружения остова агрегата.
  • Колеса от старой техники.
  • Силовая передача (трансмиссия).

Приготовив все компоненты конструкции и смонтировав их согласно чертежу, вы обретите агрегат с неплохими особенностями.

  • Мощный. Отдельные кустарные устройства обладают мощностью в 9 лошадиных сил.
  • Легковесный.
  • Компактный.
  • Двигатели, применяемые в бензиновых пилах, имеют большой запас прочности, что дает возможность трудиться на кустарном агрегате долгое время.
  • Малозатратный.

В качестве образца для сборки поговорим о двигателе, снятом с бензопилы «Дружба». Он является в большей степени годящимся для нашей задумки.

Для сборки желательно применять модификацию этой модели четвертого поколения.

Блок: 2/4 | Кол-во символов: 3542
Источник: http://www.stroy-podskazka.ru/motobloki/iz-benzopily/

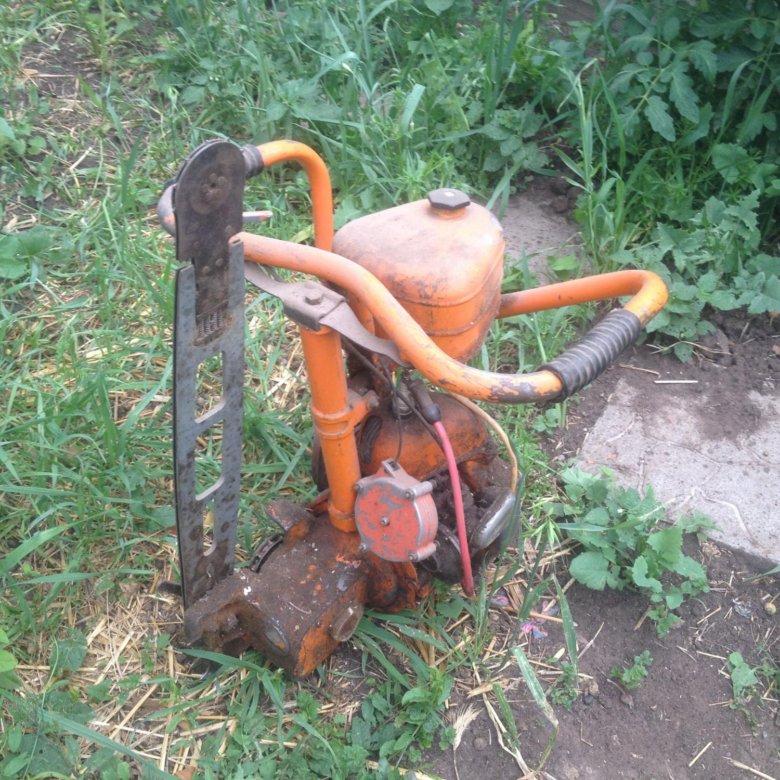

Изготовление культиватора из бензопилы «Урал»

Покупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

  • Двигателя;
  • Топливного бака;
  • Рамы;
  • Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

  1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
  2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
  3. К верхним поперечным уголкам рамы прикрепите мотор;
  4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
  5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
  6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
  7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
  8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Блок: 2/3 | Кол-во символов: 2734
Источник: https://pro-motobloky.ru/motokultivatory/samodelky/iz-benzopily.html

Делаем мотоблок из бензопилы своими руками

По оценке владельцев земельных участков, уже испытавших все особенности кустарной мототехники из бензиновой пилы, собранной собственными руками, «Дружба» демонстрирует превосходнейший результат после модернизации. При грамотном выборе силовой установки для самодельного агрегата он работает не хуже своих промышленных прототипов.

Абсолютными плюсами данного устройства считаются:

  • большая мощность, достигающая в отдельных образцах до 4 лошадиных сил;
  • легкость – незначительная масса не утяжелит агрегат и прибавит ему мобильности;
  • малогабаритный размер – маленький двигатель не требует усиления рамы, что снижает финансовые расходы на ее изготовление;
  • бережливый расход горючего и смазочных материалов;
  • работоспособность, которая обусловливается готовностью к продолжительным нагрузкам;
  • возможность употребления всевозможных горюче-смазочных материалов;
  • функционирование в абсолютно автономном режиме;
  • применимость для различных видов работ.

Процедура сборки зависит от применяемого чертежа и может изменяться, но основные моменты сборки включают в себя следующие мероприятия. Рама собирается в соответствии с чертежом.

Процесс работы организован так:

  • берем металлическую трубу с сечением не менее 20 мм и сгибаем таким образом, чтобы общий облик был похож на 2 лонжерона, конец которых устремлен кверху;
  • в задней области лонжерона приваривается руль от мотоцикла;
  • укрепляем основание поперечинами;
  • к задним изгибам лонжеронов электросваркой привариваем опорную платформу под аккумуляторную батарею.

Далее работа продолжается по следующим пунктам.

  1. Теперь монтируем специализированный фланец, при помощи которого вал будет фиксироваться к основной конструкции агрегата из бензиновой пилы.
  2. На рынке бывших в употреблении деталей покупаем звездочки от автомашины УАЗ. Посредством их будет формироваться клиренс (дорожный просвет) между плоскостью земли и соединительной колесной балкой.
  3. Берем подшипники с 30-миллиметровым диаметром. Фиксируем их к главному мосту.
  4. Редуктор, оборудованный коробкой скоростей, собирается из двигателя от мотоцикла.
  5. Колеса и фрезы кустарного мотокультиватора инсталлируются на металлическую трубу, требуемого диаметра.
  6. Ввиду того что скорость у мотоблока небольшая, требуется система охлаждения принудительного типа. Самое простое решение – это монтаж вентилятора. А чтобы воздушный поток был устремлен на цилиндр, применяется предохраняющее покрытие. Им может стать старый мотоциклетный бензобак.

После завершения сборочных работ в обязательном порядке испытайте оснащение, совершая это с предельной осмотрительностью.

Не забывайте инсталлировать утяжелитель во фронтальной части агрегата, накрепко закрепив его на корпусе. Это даст возможность самодельной сельхозтехнике удерживать центр инерции. Если элемент зафиксировать неустойчиво, во процессе работы мотоблок будет ходить ходуном, что приведет к выходу из строя мотора.

Блок: 3/4 | Кол-во символов: 5943
Источник: http://www.stroy-podskazka.ru/motobloki/iz-benzopily/

Особенности создания культиватора из бензопилы «Дружба»

Культиватор из бензопилы «Дружба» своими руками станет незаменимым помощником при обработке грунта на небольших участках. Большим преимуществом этого способа станет отсутствие необходимости прибегать к токарным работам – вы сможете ограничиться точечными слесарными доработками. Будущие самодельные мотокультиваторы из бензопилы будут работать только на двух передачах, а максимальная скорость агрегатов будет достигать 2,5 км/ч. Мощность мотора составит немногим более 4 л. с. Таких показателей будет вполне достаточно для эффективного фрезерования грунта, окучивания и выкапывания картофеля.

Создание агрегата выполняется по такому алгоритму:

  1. Для начала насадите на главный вал металлический воротниковый фланец РУ-32;
  2. После этого прикрутите звездочку мостового редуктора;
  3. Далее присоедините вал мостового редуктора – деталь можно взять от автомобиля УАЗ и отшлифовать ее до диаметра 3 см.;
  4. Для увеличения дистанции между мостом редуктора и землей, задействуйте двурядную цепь и две «ВАЗовские» звездочки – они увеличат клиренс культиватора до 150 мм.;
  5. Далее на главный мост установите и закрепите подшипник корпуса – его внутренний диаметр должен составлять не более 3 см. ;
  6. В качестве коробки переключения передач и редуктора может выступить двигатель от мопеда «Карпаты»;
  7. Для комплектации возьмите центробежное сцепление от того же мопеда;
  8. Чтобы установить фрезы и колеса следует использовать стальную трубу, длиной 32 см.

В конце тестируем изготовленный культиватор. Большое достоинство готовой конструкции заключается в неприхотливости к топливу и маслам. Еще одно преимущество – автономность агрегата. В отличие от электрического культиватора, вы сможете эксплуатировать сделанную конструкцию в любом месте и в любое время.

Благодаря полностью герметичной системе подачи горючего и мембранному типу карбюратора, владелец сможет работать с агрегатом в любых условиях, будь то сильный ливень или невыносимая жара. Изготовленную конструкцию можно успешно эксплуатировать на участках, общей площадью от 10 до 20 соток.

Блок: 3/3 | Кол-во символов: 2128
Источник: https://pro-motobloky.ru/motokultivatory/samodelky/iz-benzopily.html

Как сделать мотоблок из бензопилы своими руками?


Целесообразной сборка такого аппарата будет для частных хозяйств с земельным участком площадью не более 15-20 акров. Мотоблок, сделанный из бензопилы Дружба, будет иметь мощность 4 л. с., 1 передачу и сможет двигаться со скоростью 2,5 км/час. Еще такой агрегат неприхотлив к топливу и смазке. Данных характеристик устройства вполне хватит для выполнения его основных задач – фрезеровать, окучивать грядки, выкапывать картофель, рыхлить грунт.

Весь процесс монтирования основной части мотоблока условно проходит в 4 этапа:

  • чертежи. Перед началом работы нужно четко продумать конструкцию будущего мотоблока. Обозначьте все размеры деталей, их места крепления. Не стоит пренебрегать этим этапом из экономии времени – с чертежами Вам намного проще будет работать;
  • изготовление из уголков 32*32 мм рамы, на которой будет располагаться вся конструкция;
  • установка мотора и бачка для топлива;
  • установка в передней части конструкции вертикальных стоек для промежуточных опор вала, а также специальных опор для подшипников на продольных углах.

Блок: 2/3 | Кол-во символов: 1084
Источник: https://o-motoblokah.ru/samodelki/iz-benzopily

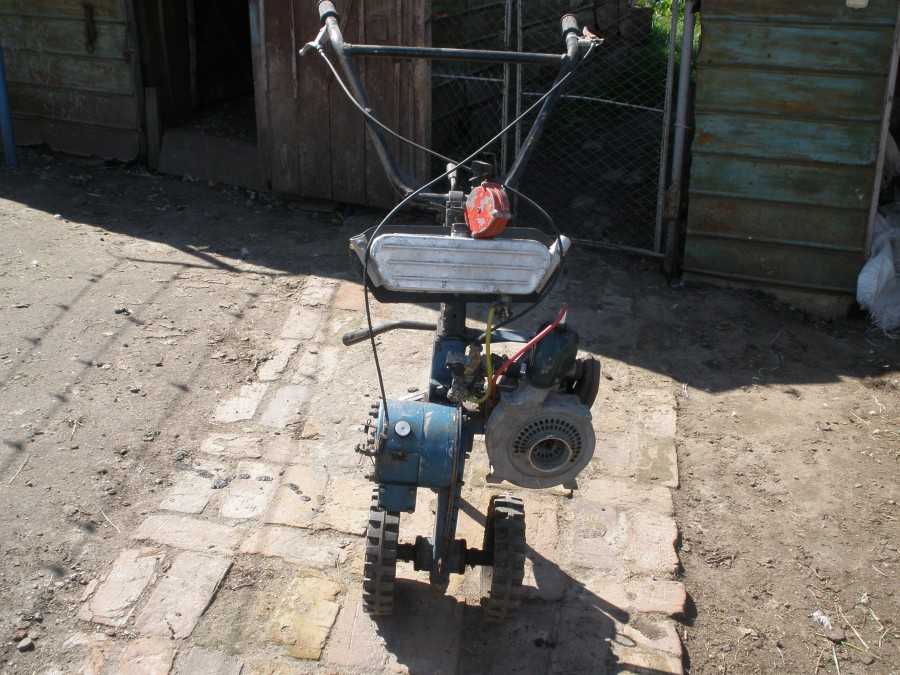

Мотоблок из бензопилы дружба своими руками

При создании мотоблока из бензопилы марки «Дружба» необходимо применять исключительно слесарные навыки. В данном случае токарные работы не понадобятся. Обычный скоростной режим создаваемого устройства на первой передаче будет приравниваться к 2,5 километрам в час. При этом мощность двигателя равняется четырем лошадиным силам. Для фрезерования почвы указанных показателей вполне достаточно.

По своей сущности структурная составляющая мотоблока максимально проста и доступна. На главный вал аккуратно насаживается фланец воротникового характера РУ-32. Он позволяет беспрепятственно прикрутить редукторы мостового вида. Его вполне возможно взять от Уазовского моста. Там диаметр рассматриваемого элемента составляет приблизительно тридцать миллиметров. Для того чтобы увеличить общее расстояние от земли до редукторного моста, необходимо применить двурядную цепочку совместно с двумя звездочками от транспортного средства ВАЗ. Увеличить расстояние до земли на полноценных пятнадцать сантиметров позволяют звезды вида ГРМ.

Подшипники корпусного типа необходимо пристроить к главному мосту. Непосредственные подшипники наделены внутренним диаметром в тридцать миллиметров. В роли коробки передач, а также редуктора выступает мопедовский мотор от марки «Карпаты». В данном случае активно применяется центробежное штатное сцепление. Китайские модели мопедов «Дельта» отлично подходят своими цепями и звездочками для установки на мотоблок.

Стальная трубка насаждается на колесную ось или же фрезу.

Полноценно оконченный рабочий процесс позволит вдоволь насладиться созданным шедевром.

Главными преимуществами самостоятельно собранного мотоблока являются:

1. Полное отсутствие требования смазочных материалов;

2. Полное отсутствие требования горючих материалов;

3. Автономная деятельность;

4. Использование в любом месте.

Блок: 3/3 | Кол-во символов: 1922
Источник: http://pro-motobloki.ru/samodelnyy-motoblok/210-motoblok-iz-benzopily-svoimi-rukami.html

Принцип самодельного мопеда из бензопилы

Как основу для будущего мопеда вы можете выбрать старенький велосипед, в который захотите вдохнуть новую жизнь. Также вам потребуется бензопила, для установки на велосипед мотора. Таким образам, вы получите мотовелосипед, который можете апгредить: перекрасить, установить более широкие колеса, сменить руль и делать другие процедуры, которые сделают ваш самодельный велосипед более похожим на мотоцикл.

Мопед из бензопилы Урал

Блок: 2/6 | Кол-во символов: 471
Источник: https://FermerInform.ru/moped-iz-benzopily/

Что нужно, чтобы сделать мопед из бензопилы и велика?

В большинстве своем, преобразование велосипеда в мопед своими руками путем прикрепления к нему мотора от бензопилы не требует особенных навыков слесаря или инженера. Если вы новичок в этом деле, то вам помогут многочисленные чертежи мопеда из бензопилы, а также обучающие видео обзоры. Также, не у каждого мужчины в гараже найдется все необходимое для того, чтобы сделать своими руками мотовелосипед из бензопилы. Поэтому перед сборкой рекомендуется изучить список нужных деталей, крепежей и запчастей и купить недостающие элементы.

Мопед

В магазинах специальных товаров вы можете найти целые комплекты, в состав которых входит уже готовый к установке двигатель, крепежи и другие детали, которые необходимы для трансформации велосипеда в мопед. Данный набор существенно облегчит процесс сборки мотоцикла, поскольку отпадает необходимость подбирать двигатель, подходящей мощности, крепежи, аккумулятор, передаточный ремень, трос и т.д.

Говоря об инструментах, то вам очень необходимы будут все популярные виды составляющих набора автомеханика: отвертки, плоскогубцы, ключи, кусачки и т.д.

Инструкция по сборке и чертежи самодельного мопеда

Во-первых, мы сперва разберем наиболее простой и доступный вариант того, как сделать мопед из бензопилы с фотографии выше. При сборке часто возникает вопрос, как поставить мотор от бензопилы на велосипед. Важно, чтобы он был надежно прикреплен и не двигался во время езды. Для данного вида самодельного мотоцикла нужно закрепить хомутами следующие детали на определенных местах:

  • аккумулятор устанавливается на верхней трубе;
  • сам веломотор из бензопилы крепится на пересечении нижней передней и подседельной труб;
  • бак для заправки топливом — около двигателя.

Следующим шагом переделки будет создание и установка шкивов на велосипед. Они нужны для того, чтобы работа двигателя провоцировала вращение заднего колеса. Как правило, для шкивов используют колеса с внешним барьером, размер которых примерно как компакт-диски.

Мопед своими руками

При подборе колесиков берите во внимание прочность и надежность как самого материала, так и креплений. Для установки шкивов переднее колесо крепится к валу мотора, а второй шкив — на втулку заднего колеса. Далее вам нужно надеть ремень на шкивы. Иногда вместо ремня мужчины используют цепь. В этом случае шкивы заменяются цепью, а принцип ее установки никак не отличается.

Дело осталось за малым — подключение двигателя. Сперва соединяется мотор с аккумулятором, а затем собирается зажигание. Для этого нужно тормозную ручку установить на руле и соединить ее тросом с двигателем.

Если же говорить о более сложном варианте, то в результате вы получите самодельный транспорт, наиболее похожий на настоящий мотоцикл. Основные отличия от предыдущей конструкции заключаются в более надежной и прочной раме, более широких колесах, которые можно снять со старого мопеда, наличии амортизации и установке движка с бензопилы.

Наиболее удобным местом для двигателя станет отдельная площадка, приваренная внизу рамы. Туда же можно поместить и топливный бачок. К двигателю также присоединяется выхлопная труба. Что касается аккумулятора то владельцы самодельных мопедов рекомендуют расположить его ближе к рулевой. Следующим шагом будет также трансмиссия и подключение двигателя. Все нюансы как правильно сделать мотоцикл из бензопилы своими руками вы сможете посмотреть на видео.

Блок: 4/6 | Кол-во символов: 3406
Источник: https://FermerInform.ru/moped-iz-benzopily/

Устройство кулачковой муфты

Используя кулачковую муфту и двигатель от бензопилы Дружба, Урал или любой другой можно сделать надежный и простой в управлени…

Простое устройство муфты выключения сцепления

Открыть фото Устройство кулачковой муфты в большом размере.

Картинка по теме «Инструкция по изготовлению управляемой муфты включения привода«

Посмотреть остальные фото и чертежи из раздела «Самодельные мотоблоки из бензопилы»:

Блок: 8/8 | Кол-во символов: 678
Источник: https://motoblok.populjarno.com/photo/motoblok_svoimi_rukami/motoblok_iz_benzopily/9

Мотоблок из бензопилы дружба: своими руками изготавливаем технику

  • 1 Пошаговая инструкция
  • 2 Дополнительные устройства
  • 3 Сборка мопеда
  • 4 Дополнительные агрегаты

Чтобы сделать мотоблок из бензопилы «Дружба» своими руками, рекомендуется изучить принцип действия используемого агрегата. К плюсам универсального привода специалисты относят:

  • незначительный вес;
  • мощный двигатель;
  • компактность.

Пошаговая инструкция

При изготовлении мотоблока из бензопилы «Дружба» своими руками потребуются слесарные и токарные навыки. Предварительно составляется схема и чертежи будущего аппарата. Скорость полученного агрегата (на 1 передаче) составит 2,5 км/ч, а мощность мотора — 4 л. с.

Самодельный мотоблок из бензопилы представлен в виде стального фланца РУ-32 с валом. Последняя деталь демонтируется от моста УАЗа (диаметр 30 мм). Для увеличения расстояния от моста до почвы используется цепь и 2 звезды от ВАЗа. Чтобы сделать мотоблок с рамой, потребуются металлические уголки (32х32). Вверху каркаса монтируется двигатель. На кронштейны устанавливается бак для топлива. Стойки промежуточного вала устанавливаются на передних опорах. Для фиксации подшипников ходового вала используются опоры и продольные уголки.

Мотоблок, изготовленный на базе бензопилы «Дружба», укомплектовывается колесами, мембранным карбюратором, герметичной системой подачи топлива. Коробка передач и редуктор изготавливаются из мотора от мопеда «Карпаты». Центр тяжести агрегата находится над опорной поверхностью колеса. Впереди рамы устанавливается груз. Чтобы управлять техникой ручным методом, используется труба (диаметр 30 мм).

Самодельный мотоблок укомплектовывается 2 звездочками, демонтированных с китайского мопеда «Дельта»:

  • ведущая;
  • на промежуточном вале.

К плюсам полученной конструкции специалисты относят отсутствие требовательности к смазочным и горячим материалам, автономную работу. Последняя характеристика позволяет использовать самодельный мотоблок в любой местности.

При подборе передаточного отношения между ходовым и промежуточным валом учитываются условия эксплуатации самоделки из бензопилы. В процессе использования мотоблока рекомендуется соблюдать технику безопасности.

Дополнительные устройства

Прежде, чем решить, что можно сделать из бензопилы, рекомендуется изучить схемы других агрегатов. Специалисты советуют собрать на базе «Дружбы» культиватор и пилораму. В последнем случае бензопилу рекомендуется жестко зафиксировать на раму, которая передвигается по направляющему профилю. С помощью полученного устройства работник сможет аккуратно и неподвижно распиливать бревна. Для выставления толщины распиливаемого бруса потребуется укомплектовать мобильную каретку 4 подъемными винтами.

Снегоходы — это сложные по конструкции самоделки из бензопилы, для изготовления которых потребуется на руль вывести газ и сцепление. При сборке данного агрегата особое внимание уделяется амортизирующей подвеске несущей рамы. Прежде, чем сделать гусеницы, потребуется подготовить чертежи. Так как у бензопилы отсутствует трансмиссия, снегоход оснащается центробежным сцеплением с цепью и поликлиновым ремнем.

Чтобы повысить тягу на приводной вал, устанавливается специальная шестерня. Ее диаметр должен превышать размеры приводной звездочки «Дружбы». Рулевой механизм для снегохода можно демонтировать с велосипеда либо скутера. В противном случае устройство модифицируется (для перемещения тяги, которая обеспечивает поворот лыжи). Мощность силового агрегата должна превышать 5 л. с. Поэтому двигатель лучше демонтировать с бензопилы «Урал».

При необходимости можно сделать на базе «Дружбы» аэросани. Их конструкция, в отличие от снегохода, простая. Движущая сила передается винтом большого диаметра, который обеспечивает вращение бензинового мотора. Минус аэросаней — малая мощность силового агрегата. Поэтому полученный агрегат можно эксплуатировать только на ровной поверхности, хорошо укатанной снегом. Можно ездить на таких аэросанях по льду замершей реки либо озера. Чтобы ездить по полю, потребуется двигатель мощностью в 12 л. с. Аналогичным образом рекомендуется поступать при изготовлении из бензопилы вертолета ранцевого типа. Такую машину потребуется оснастить 2 моторами, работающими в одном режиме.

Сборка мопеда

Чтобы самостоятельно собрать мопед, потребуются навыки в области механики, набор ключей, тестер. Данное транспортное средство изготавливается из бензопилы «Дружба» и велосипеда. Из последнего агрегата потребуется снять раму, которая будет переделываться под привод. Мощность в таком мопеде будет передаваться через зубчатую пару велосипедной цепи, а старт будет напоминать подготовку к резке дров.

Чтобы сделать современный мопед, потребуется «Дружба» и горный велосипед, оснащенный хорошей системой амортизации и надежными тормозами. Полученное транспортное средство дополнительно укомплектовывается редуктором (передаточное число 18:1) и вариаторной передачей. Подобная технология сборки мопеда обеспечивает комфортную езду со скоростью обычного велосипеда.

Чтобы сделать мотор для лодки, потребуется передать крутящий момент от двигателя бензопилы «Дружбы» на гребной винт. При этом первый агрегат не требует монтажа трансмиссии. Для изготовления надежного переходника потребуется токарный станок. Винт можно снять с заводского лодочного силового агрегата. При необходимости устройство укомплектовывается редуктором, который изменяет на 90 ° угол вращения вала. Простой лодочный мотор хорошо работает без него. В таком случае двигатель фиксируется на лодке так, чтобы вал был погружен в воду под незначительным углом.

Дополнительные агрегаты

Прежде, чем сделать легкий мотокультиватор, потребуется подготовить чертежи данного агрегата. Конструкция изготовленной машины простая: двигатель вращает шестерни, передавая увеличенное тяговое усилие на ведущее колесо.

Чтобы сделать снегоуборщик, рекомендуется определиться с конструкцией и нагрузками, которые будут возлагаться на машину. Если необходимо очистить от снега небольшую территорию, тогда самодельный снегоуборщик можно укомплектовать мотором от «Дружбы». Чтобы собрать более мощный агрегат, потребуется штилевский двигатель (мощность 3 кВт). Для создания упрощенной модели используются обычные саночные полозья.

При проведении вышеописанных работ особое внимание уделяется шнековому узлу. Он начинает двигаться за счет шестеренчатой пары и цепи. Для изготовления лопастей используется толстая кордовая резина. Заборное устройство можно сделать из оцинкованной стали. Для легкой эксплуатации полученной машины под снегоотбрасывателем устанавливается канализационная труба.

При изготовлении и эксплуатации самоделок из бензопилы рекомендуется соблюдать технику безопасности.

Отзывы и комментарии к статье

Самоделки из бензопилы или один инструмент на все случаи жизни

Бензопила – это приспособление, которое порой бывает просто незаменимым в хозяйстве. Скорость работы, высокая производительность, простота эксплуатации – лишь немногие достоинства этого устройства.

Однако далеко не все потребители знают, что применение бензопилы не ограничивается исключительно работой с древесиной, а многие ее структурные части являются настолько функциональными, что появляется возможность соорудить совершенно новые механизмы, совершенно непохожие на исходную конструкцию бензинового аппарата.

Связано это, в первую очередь, с конструктивными характеристиками бензопилы: ее двигатель надежен и неприхотлив, а утечка топлива практически полностью исключена. О том, что можно сделать из бензопилы своими руками, далее и пойдет речь.

Особенности создания мотобура из бензиновой пилы

Для того чтобы изготовить мотобур своими руками из бензопилы, для начала необходимо отрегулировать скорость вращения двигателя, поскольку максимальных показателей для комфортной и безопасной работы не потребуется.

С этой задачей справиться такой элемент, как редуктор, который требуется скрепить с двигателем бензопилы. На этом этапе важно продумать систему крепежа, чтобы части будущей конструкции были плотно соединены друг с другом.

Чтобы устройство работало надежно, бур и ножи к нему требуется подбирать так, чтобы эти часть совпадали по вращению с «родным» механизмом.

Это важно! В том случае, если мотобур планируется эксплуатировать на зимней рыбалке, к выбору ножей требуется подойти ответственно и приобрести качественные образцы. Дешевые варианты легко могут потрескаться и сломаться от большой нагрузки.

Мотобур из бензопилы. Видео демонстрирует применение инструмента в качестве бура для льда.

Устройство самоката из бензопилы

С помощью двигателя бензопилы можно собрать не только приспособления для ручного пользования, но и полноценное транспортное средство, функционирующее на горючем топливе. Одна из таких конструкций – самодельный самокат с мотором от бензопилы.

Для создания этого устройства понадобиться обычный самокат, оборудованный системой ручного тормоза и надувными колесами. Двигатель от пилы необходимо закрепить на задней платформе самоката и удостовериться, что линия звезд мотора и заднего колеса совпадает.

Чтобы контролировать уровень подачи энергии на таком самокат, ручной акселератор требуется соединить с проводами, отвечающими за включение и выключение мотора бензопилы. В случае возникновения сложностей допускается монтаж специальной педали.

Это важно! Езда на подобном транспортном средстве требует соблюдения определенных мер безопасности, поэтому открытые участки двигатели, звездочки и другие детали самоката необходимо закрыть ограждениями во избежание получения травм и порчи одежды.

Велосипед с двигателем от бензопилы, так называемый мопед. Принцип применения двигателя тот же что и у самоката.

Как смонтировать пилораму из бензопилы?

Одно из приспособлений, где структурные части бензопилы используются для работы с древесиной не только с целью ее распила – это пилорама, с помощью которой можно качественно распилить брусья нужного диаметра.

Обычная бензиновая пила в этом случае не подойдет, так как при удерживании инструмента на весу точности разреза добиться не получится. Именно поэтому и был придуман механизм, где инструмент плотно крепится к направляющим посредством четырех винтов и свободно передвигается по ним, гарантируя предельно ровный распил.

Пилорама из бензопилы устроена так, что сам брус в этой системе находится в неподвижном положении, а режущий механизм крепится на требуемой высоте исходя из толщины обрабатываемой доски.

Это важно! Большая толщина режущего полотна бензопилы может стать причиной большого количества отходов.

Бензопила как основа мотора для лодки

Система лодочного двигателя довольно проста, но для того, чтобы исключить лишние расходы на дорогостоящий вариант, всегда можно оборудовать простой в эксплуатации лодочный мотор из бензопилы.

Легкость монтажа заключается в первую очередь в отсутствии трансмиссии. Все, что потребуется для установки мотора от пилы на лодку – это соединить винт лодки с двигателем посредством монтажа особого переходника, призванного передавать крутящий момент.

Правильный крепеж такого двигателя к лодке должен проходить с учетом установки гребного вала под небольшим уклоном к воде.

Такая конструкция станет настоящим подарком для любителей рыбалки и обеспечит экономичный расход топлива наряду с достаточной мощностью работы и скоростью передвижения по воде.

Лодочный мотор из бензопилы — видео. Подробности изготовления и демонстрация применения.

Принцип конструирования снегохода на базе двигателя от бензопилы

С помощью бензинового мотора пилы можно монтировать транспортные средства, которые способны передвигаться не только по твердой поверхности, но и по снегу.

Соорудить самодельный снегоход на основе двигателя бензопилы реально, но здесь конструкция выйдет более сложной. Раму механизма требуется оснастить подвеской с амортизаторами, а также оборудовать аппарат сцеплением.

В качестве механизма управления может выступить обычный руль от велосипеда, важно лишь оборудовать его под движение снегохода. Кроме того, важно внимательно подойти к обеспечению крутящего момента, поскольку ввиду отсутствия коробки передач транспортное средство сможет передвигаться только благодаря правильно смонтированному сцеплению.

Это важно! Тягу всегда можно увеличить, установив на приводе звездочку, превышающую по диаметру звездочку двигателя.

Создание мотоблока из бензиновой пилы

Мотоблок – незаменимый аппарат в сельском хозяйстве. Но заводское оборудование стоит недешево, поэтому хороший и недорогой вариант – оборудовать мотоблок из бензопилы, где последний механизм выступает в роли силового агрегата.

Мощности вполне хватает для того, чтобы использовать транспортное средство в хозяйстве. Топлива для работы требуется немного, а процесс сборки не отличается никакой сложностью.

Для рамы такого мотоблока следует использовать трубы, которые сварены по типу прямоугольного сечения. Звездочек в механизме две: ведущая и та, которая располагается в промежуточном вале. Колеса можно подобрать любые, но опытные специалисты рекомендуют использовать резиновые образцы.

Если нет денег на новый мотоблок, то можно сделать его из бензопилы как в этом видео.

Летательный транспорт на основе бензопилы

Применение бензопилы не ограничивается только наземным транспортом, но оборудовать с помощью одного образца полноценный летательный аппарат, способный поднять в воздух одного человека, довольно проблематично.

Мощности стандартного аппарата для этого не хватит, так как для такой конструкции потребуется не менее четырех двигателей от стандартных бензопил, функционирующих одновременно на максимальных оборотах.

Это важно! Оборудуя самодельный вертолет из бензопилы, крайне важно помнить о технике безопасности и изучить все необходимые правила эксплуатации такого аппарата, в противном случае возникает риск опасности для жизни.

Устройство болгарки из бензопилы

Заточить металлические конструкции, обработать древесину и каменные изделия и выполнить большой спектр работ можно при помощи болгарки. Но всегда есть возможность не покупать готовый инструмент, а изготовить его из подручных деталей. Мотор бензопилы в этом случае выступает основной движущей силой, вращающей диск болгарки.

Оборудование, сконструированное собственноручно, способно выполнять множество функций; кроме того, процесс изготовления прост: на одной из частей вала монтируется шкив, вращение которого осуществляется за счет специального ремня.

Другой конец вала оснащается оправкой, предназначенной для точильных кругов. Болгарка из бензопилы – универсальное и незаменимое в хозяйстве приспособление, которое отличается не только простотой изготовления, но и удобством эксплуатации.

Как оборудовать мотокультиватор из бензопилы?

Соорудить мотокультиватор из бензопилы по силам практически любому хозяину. Самые важные детали в этой конструкции – двигатель и система передачи с двумя шестеренками, с помощью которых в движение приводится ведущее колесо.

Самодельный мотокультиватор способен выполнять множество функций: обработка почвы, ее удобрение и вскапывание, а также посев сельскохозяйственных культур. Безусловно, эксплуатировать подобный механизм на большом поле нецелесообразно, но для дачного участка такой мотокультиватор подойдет как нельзя лучше, и его мощности будет вполне достаточно.

Таким образом, можно с уверенностью сказать, что разнообразные самоделки из бензопилы способны существенно облегчить жизнь и при этом помочь сэкономить значительную часть финансовых средств, расходуемых на комплектующие для дорогого заводского оборудования.

В заключении еще одно видео, в котором на примере рассказано как сделать мотокультиватор «Крот» с двигателем от бензопилы «Дружба».

Мотоблок своими руками (самодельный) – как сделать?

Содержание

  1. Зачем конструировать мотоблок своими руками?
    1. Что потребуется в работе над мотоблоком?
  2. Что можно модернизировать под мотоблок?
    1. Мотоблок из ЗАЗ
    2. Сборка мотоблока из мотороллера или мопеда
    3. Самодельный мотоблок из китайского мопеда (видео)
    4. Мотоблок из бензопилы

Если вы житель сельской местности или заядлый дачник, то рано или поздно у вас родится идея механизировать свой труд. На сегодняшний день рынок может предложить массу готовых решений для выполнения широкого спектра работ. Их единственным недостатком является дороговизна.

Самый популярный сельскохозяйственный агрегат – мотоблок как помощник в любой работе от вспашки до уборки урожая. Он может быть бензиновый, дизельный или электрический. Далее пойдет речь о том, как сделать мотоблок своими руками при минимальном вложении средств.

1 Зачем конструировать мотоблок своими руками?

Практически нулевая стоимость – основное преимущество самодельного мини-трактора над покупной техникой. Все нужные материалы можно найти в своем сарае или купить у соседей за копейки. Его собирают из бензопилы, мотороллера, мопеда, из мотоцикла Урал.

Самодельный мотоблок

Для создания такого устройства используют любой бензиновый, дизельный или электрический двигатель. Такой агрегат, сделанный своими руками, не уступит заводским моделям в качестве и надежности.
к меню ↑

1.1 Что потребуется в работе над мотоблоком?

Чтобы работа проходила быстро и качественно, вам нужно иметь необходимый инструмент:

  • болгарку и круги по металлу;
  • сварочный аппарат;
  • дрель;
  • накидные ключи;
  • пассатижи.

к меню ↑

2 Что можно модернизировать под мотоблок?

Чтобы сделать дома мотоблок, вам не нужно каких-то особых вложений. Все, что нужно, найти легко. Рассмотрим несколько вариантов создания агрегата дома.
к меню ↑

2.1 Мотоблок из ЗАЗ

Перед началом работы, необходимо разработать все чертежи для сборки  на базе КПП от ЗАЗ. Ваш помощник будет изготовлен на основе одноосного шасси, и является малогабаритным трактором.

Мотоблоки самодельные из кпп ЗАЗ – отличный вариант, как дешево, быстро и надежно обеспечить себя техникой для сельскохозяйственных работ. Такой агрегат сможет:

  • культивировать;
  • орать;
  • копать;
  • фрезеровать;
  • перевозить груз до 800 кг.

В процессе сооружения создатель может столкнуться со многими нюансами, поэтому, перед тем, как начать сборку, необходимо детально изучить конструкционные особенности агрегата.

Мотоблок делают из кпп ЗАЗ с мостом

Самоделки для мотоблока – важные дополнения. С их помощью ваш инструмент из ЗАЗ станет более функциональным помощником по хозяйству.

Для сооружения понадобится:

  • кпп ЗАЗ;
  • бортовые редукторы;
  • колеса;
  • передняя подвеска;
  • рулевая рейка.

Так как установка редуктора требует ступенчатую смену частоты оборотов выходного вала, то ее заменили на автомобильную кпп. Народные умельцы чаще всего делают мотоблок из КПП ЗАЗ, но, при этом требуется использование облегченного моста.

Любой мотоблок легко оснащается моделью ЗИД-5. Это усовершенствованная модель Зидан-4. Неплохие показатели такого двигателя дали возможность переконструировать его для различных нужд. Конструкция на базе кпп от ЗАЗ:

  1. Для оси используется крепкая металлическая труба до 10 см в диаметре.
  2. На концах трубы привариваются шарикоподшипниковые корпуса, на них крепятся колеса от автомобиля.
  3. На трубу крепится кпп от ЗАЗ, путем приваривания кронштейнов.
  4. Двигатель устанавливается на кпп.
  5. На вертикальный удерживатель крепятся ручки для управления мотоблоком.

Такой мотоблок станет незаменимым помощником по хозяйству.
к меню ↑

2.2 Сборка мотоблока из мотороллера или мопеда

Чтобы собрать мотоблок из мотороллера «Муравей», потребуется тот же инструмент, что и в работе с ЗАЗ. Практика показывает, что из Муравья получается хороший бюджетный вариант. Кроме Муравья используют любой мопед, включая отдельные запасные части. Чаще прибегают к применению моста с мопеда.

Мотоблок из Муравья

Этапы работы:

  1. Перебрать двигатель марки Т-200.
  2. Сварить раму из железного листа 4 мм с трубами диаметром 40 мм.
  3. Жестко прикрепить раму тремя опорами к двигателю.
  4. Установить карбюратор, магнето, воздушный фильтр, глушитель.
  5. Установить крышку для принудительного охлаждения над двигателем.
  6. Сделать цепную передачу приводом от двигателя.
  7. Рассчитать размер нижнего картера на раме (передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1).
  8. В качестве руля приваривается металлическая труба.

Приблизительная масса такого устройства – 90 кг.

Судя по отзывам, такой мотоблок может вспахать целину и пашет поле на штык.
к меню ↑

2.3 Самодельный мотоблок из китайского мопеда (видео)

2.4 Мотоблок из бензопилы

Самодельный мотоблок из бензопилы – популярное явление в приусадебных хозяйствах. В основном, подкупает простота такого изделия любого, кто знаком с черчением. Чертеж необходим для соблюдения высочайшей точности при монтаже.

Если у вас в хозяйстве есть ненужная пила, вы легко можете переоборудовать ее на мотокультиватор своими руками. Чаще всего такой агрегат делают из бензопилы Урал, благодаря низкой стоимости и высокой мощности стартового оборудования. В таком агрегате будут сочетаться немаловажные качества:

  • высокая мощность и производительность;
  • легкость;
  • очень компактный агрегат.

Для конструирования вам понадобится стандартный набор инструментов. Мотоблоки и мотокультиваторы из бензопил ( Урал и др.) самые выгодные в экономическом плане.

Сам процесс стандартно начинается с создания рамы. Такая рама делается в форме куба с углами 3,2×3,2 см. Двигатель крепится на поперечины каркаса. Под ним нужно аккуратно установить бак для горючего. Целесообразно использовать при этом кронштейны. На опоры привариваются подшипники.
Центр тяжести расположен над колесной опорой. Если приварить трубы к такому устройству, то получите ручное управление. Замок зажигания для заводки двигателя подойдет любой, к примеру от жигулей или запорожца.

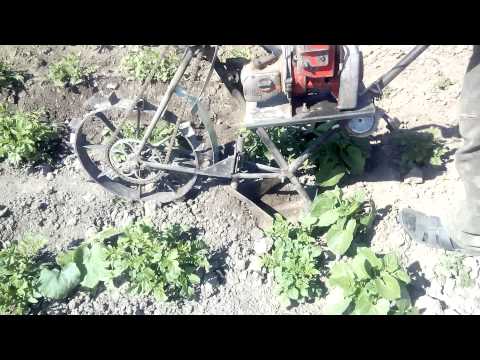

Мотокультиватор из бензопилы

Главные плюсы мотоблока из бензопилы своими руками:

  • не требователен к смазочным материалам;
  • не требователен к горючему;
  • работает автономно;
  • компактный, используется для работы в труднодоступных местах.

Выше перечислены удачные варианты  сборки мотоблока из подручных материалов. Возможно также сделать мотоблок из мотоцикла своими руками, но это требует дополнительных навыков и оборудования в виде токарного и фрезерного станков. Однако отметим, что самодельный мотоблок из мотоцикла имеет большую мощность и способен работать с любым навесным оборудованием.

Мастера рекомендуют придерживаться стандартных решений и успешно использовать предыдущий опыт в модернизации сельскохозяйственного труда.

Самодельный мотоблок сделать своими руками – чертежи, видео, фото

0 отзывов

В этой статье раскрыта тема о том, как собрать мотоблок в домашних условия для модернизации фермерского тяжелого труда на земельных участках. Вспашка, прополка, копание, рыхление, засевание семян, боронование, окучивание, удобрение почвы, культивация, перевозка грузов, сбор урожая – всё это и прочие сельскохозяйственные операции станут выполняться в быстрые сроки заменив полностью ручной многочасовой труд. При помощи дополнительного навесного оборудования мотоблоком можно убирать сухую листву, слежавшейся снег, также использовать для бурения и подметания. Если хочется сэкономить кругленькую сумму и уйму времени нужно разобраться в конструкции данного устройства.

Конструкция агрегата проста – она заменяет вола или коня, которого необходимо в былые времена тащить за собой с помощью узды. Минитрактор и мототрактор не всегда достает в труднодоступные места из-за больших габаритов. Мотоблок в отличие от своих «собратьев» способен добраться и обработать даже самое труднодоступное место.

Какие детали нужно для сборки самодельного мотоблока?

Для того чтобы изготовить раму приготовьте:

  • Стальные трубы 6 х 5 х 0,2 см
  • Стальные уголки 3,6 х 3,6 см

Основные инструменты в работе используются:

  • Сварочный аппарат
  • Болгарка
  • Шлифовальная машинка с диском для разрезания метала
  • Мощная дрель
  • Набор накидных ключей
  • Тиски
  • Пассатижи

От старой техники пригодится следующий инструментарий:

  • Двигатель
  • Бак топлива
  • Выхлопная система
  • Кик-стартер
  • Рулевая система управления
  • Воздушный фильтр

Пошаговая инструкция для изготовления мотоблока самому

  1. Изготовить трансмиссию. Для этого нужно сделать промежуточный вал с 2-мя звездочками. Если нужна 1-ая передача можно использовать рабочую шестерню. Цепная передача остается основной. Важно, чтобы 2-ая звездочка соответствовала соотношению зубьев 1:4,5.
  2. Сварка рамы. Для ее изготовления лучше всего использовать стальные трубы и уголки. Чтобы закрепить стойку для двигателя нужно приварить ее к передней части рамы.

  3. Сделать поворотный механизм (сцепку) для навесного оборудования. Изготавливается он из 2-х лонжеронов прямоугольного типа и балки между ними. Это нужно для того чтобы было к чему прикрепить навесное орудия труда.
  4. Двигатель желательно оборудовать системой воздушного охлаждения принудительного типа. Для этого можно использовать 12-ти вольтовой электромотор с маленькой крыльчаткой. Затем подключаем к генератору двигателя диодный мост и конденсатор. Несложными движениями закрепляем электромотор к корпусу самого мотора. После проделанной работы находим проверенное и надежное место для крепления коммутатора и катушки зажигания.
  5. Установка колес. Лучше всего установить колёса от сельскохозяйственных машин, чей диаметр достигал 10 дюймов. Они устанавливаются только на шарикоподобные подшипники.
  6. Изготовить воздушный фильтр для очистки воздуха. Обычно его изготавливают из отрезка стальной трубы. Наполнителем чаще всего выступает капроновая нитка, которая в дальнейшем будет пропитываться маслом.
  7. Сделать топливный бак. Для этого можно использовать любую емкость. Горючее должно литься самотеком. Важно: позаботиться о надежности его закрепления и не забыть обеспечить топливопроводу герметичность.
  8. Изготовление рулевого управления. Руль можно изготовить из 2-х труб, которые можно изогнуть для придания нужной, а главное – удобной формы. Ручка сцепления и газа крепятся на концы трубы. Сам руль – к раме (каркасу).
  9. Закрепить рычаги тормоза и переключения передач в удобном месте.
  10. Изготовить адаптер для агрегатирования с навесным оборудованием (см. схему чертежа ниже).

Чертежи

Также отдельным пунктом выделим чертежи. Перед тем как приступить к работе рекомендуем тщательно присмотреться к ним. Для этого подойдет руководство по эксплуатации любого мини мотоблока. Магазин Гарденшоп собрал для Вас необходимые чертежи для сборки мотоблока своими руками.

Способы сборки мотоблока

Разберем три самых популярных методов сборки. Один из них – сборка из автомобиля, другой – из бензопилы, третий – из мотоцикла.

Сборка мотоблока из автомобиля

Для этого подойдет абсолютно любая машины. Какие инструменты понадобятся?

  • КПП
  • Редукторы бортовые
  • Подвеска передняя
  • Рейка рулевая
  • Колеса

В самом начале сборки нужно сварить крепкую металлическую трубу размером до 10 см для создания оси. С двух сторон конца трубы нужно приварить шариковые подшипники к корпусу, затем на них прикрепить колеса от мотоцикла. На трубу нужно прикрепить КПП от того же самого мотоцикла с помощью приварки кронштейнов. После проведения такого цикла работ можно на базе КПП ЗАЗ установить полноценный двигатель. Последним шагом будет считаться прикрепленные ручки управления агрегатом на вертикальный удерживатель.

Сборка мотоблока из бензопилы

Если где-то завалялась в гараже ненужная пила, тогда можно запросто переделать ее на мотокультиватор. Здесь не обойтись без понимания чертежей. Чертеж для мотоблока из бензопилы необходим в первую очередь для того, чтобы суметь при монтаже сохранить высочайшую точность.

Рекомендация: Лучше взять для создания мотокультиватора мощную, компактную и легкую бензопилу с высокой производительностью.

Процесс сборки:

  1. Создание рамы. Ее нужно сделать кубической формой с углами размером 32 х 32 см.
  2. Установка двигателя. Его следует прикрепить на поперечину каркаса.
  3. Установить топливный бак. Его устанавливают под поперечину каркаса. Лучше всего для реализации этого пункта использовать кронштейны.
  4. Приварить на опоры подшипники.
  5. Создание рулевого управления. К колесной опоре приварить центр тяжести, который располагается над колесной базой. Замок зажигания запуска двигателя подойдет абсолютно любой.

Преимущества очевидны: нет серьёзных требований к смазке и топливу, работает в автономном режиме, можно использовать в труднодоступных местах. Кроме всего, такой самодельный культиватор сделанный из подручных средств очень компактный и легкий.

Главное – это придерживаться стандартных рекомендаций и полагаться на многолетний опыт мастеров. И тогда будьте уверены, что Ваша самоделка будет не хуже, чем купленная в магазине.

Видео

Подкрепить теорию всегда лучше на практике. Предлагаем ознакомиться с подборкой видео по созданию собственноручного мотоблока.

Комментарии

Как Сделать Мотоблок Из Бензопилы Урал • AURAMM.RU

Содержание

Полезные самоделки из бензопилы, какие варианты?

У мастеров бензопила употребляется не всегда по прямому назначению, она обычно служит массивным приводом во различных механизмах. Изобретательность наших умельцев породила бессчетные и очень различные самоделки из бензопилы, удивляющие собственной оригинальностью.

Достоинством бензопилы, как привода, является компактность, маленькой вес и высочайшая мощность. Хоть какой мастер, который способен выточить деталь, может делать слесарные работы, воспользоваться болгаркой и аппаратом для сварки, может сделать достойные внимания конструкции на базе бензопилы.

Чтоб аппарат, приводом которого является бензопила, работал, как надо, нужна точность в размерах деталей и бдительность при сборке. Так что, познание основ черчения и конструирования устройств в данном деле понадобятся.

Какие самоделки из бензопилы уже придумали

1-ое применение бензопилы исходя из убеждений многих застройщиков, это распускать с ее помощью бревна на брус. Но, если задерживать бензопилу на весу вручную, мучается точность реза, в особенности при длине бруса метра четыре-шесть. Что можно сделать из полноценный мотоблок из бензопилы сделать сложно из старой. Мотоблок своими руками, из бензопилы описание. Чтоб разрез не уходил от подходящей полосы в сторону, выдумали агрессивно закрепить бензопилу в раме, которая передвигается по направляющим.

В таковой пилораме, бревно лежит бездвижно, а каретка с бензопилой размещается на подходящей высоте, зависимо от подходящей толщины бруса, фиксируется при помощи 4 винтов.

Благодаря четкому движению рамы, выходит ровненький и осторожный разрез. Таким же образом можно пилить и доски, но из-за большой толщины режущей цепи получиться много отходов.

Бензопила-зимний транспорт

Бензопилу ухитрились использовать как движок для самодельного снегохода. Как сделать снегоход и мотоблок из бензопилы. Здесь конструкция куда труднее пилорамы. В этом случае, не считая производства рамы снегохода будет нужно сделать подвеску с амортизаторами, провести к рулю управление газом и сцеплением.

Не считая этого, необходимо будет разыскать чертежи (либо спроектировать самому), по которым будет сделана гусеница снегохода, и обмыслить передачу вращающего момента от бензопилы к гусенице. На таковой снегоход ставят центробежное сцепление с цепью и поликлиновым ремнем (ведь у бензопилы собственной коробки нет). Самодельный мотоблок из бензопилы дружба. С целью роста тяги на приводном валу гусеницы устанавливают шестеренку поперечником огромным, чем приводная звездочка бензопилы (так именуемая «тяговая шестеренка»).

Для управляющего механизма, обычно, берут руль от скутера и велика и без заморочек переделывают, чтоб он поворачивал лыжи снегохода. Для такового транспорта требуется движок мощностью более 5 лошадиных сил, так что если делаете снегоход, то используйте бензопилу «Урал».

Если рассматривать транспорт на зиму, то еще проще снегохода, конструкция аэросаней. Как сделать пускач от бензопилы урал или дружба на трактор т-40? В их прямо к валу установленной сзади бензопилы присоединен большой винт, являющийся движителем. Правда малая мощность бензопилы ограничивает проходимость таких саней льдом на реке либо укатанной дорогой. Для гонок по заснеженным полям, нужен движок, как минимум, в 12 лошадиных сил. Схема изготовления снегоход из бензопилы урал бензопилы «урал» можно из-за того, что. Эти же ограничения не дают восполнить самоделки из бензопилы к тому же ранцевым вертолетом. Разве что, если использовать два мотора и мастеру получится вынудить их работать согласованно.

Мотоблок из бензопилы Урал

Процесс сотворения мотокультиватора.

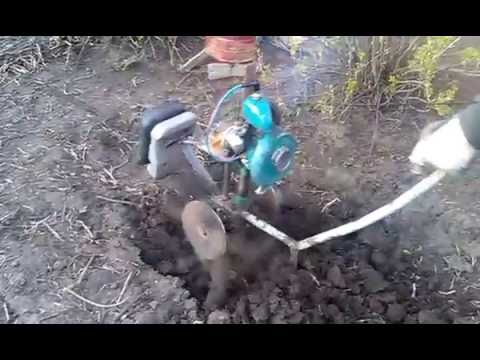

Испытания мотоблока из бензопилы дружба самоделка.

1-ый раз в работе.

Самоделка из бензопилы — двигатель велика

Нельзя сказать, что от таковой конструкции будет много толка, но многие делают таковой типичный транспорт, просто, чтоб проверить себя и другим показать свое мастерство конструктора и механика.

За базу берется старенькый велик, какой не жаль, и всем популярная бензопила «Дружба». Чтобы сделать мотоблок из бензопилы «дружба» своими руками, рекомендуется изучить принцип действия используемого агрегата. Передача усилия на колесо производится при помощи велосипедной цепи и зубчатой пары.

Время от времени берут горный велик, меж бензопилой и колесом устанавливается вариаторная передача и редуктор (чтоб медлительно, но уверенно двигаться, необходимо передаточное число 18:1). На такую, «продвинутую» модель устанавливают рессоры и тормоз.

Мотор для лодки

Такая конструкция в реализации ординарна, лодочному мотору коробка не нужна, просто нужно выточить переходник, который будет передавать вращающий момент от ведущей шестерни пилы к стандартному гребному валу и винту лодки.

https://www.youtube.com/watch?v=rMRogHwQsck
Обычно, или самодельный движок укрепляют на лодке так, что гребной вал под маленьким углом погружается в воду, или не ленятся собрать редуктор, передающий вращение вала под прямым углом на винт.

Мотокультиватор из бензопилы

Многие умудрялись сделать из бензопилы простой мотокультиватор, в каком пара шестерен наращивает тяговое усилие мотора и передает на ведущее колесо. Мотоблок из бензопилы урал своими руками. Надо понимать, что недостаточная мощность двигателя пилы не позволит сделать таким способом настоящий мотоблок.

Находчивые мастера проявляют свои таланты к конструированию снегоуборочной техники. Известны модели на основе трех-ваттной бензопилы «Штиль», которую устанавливают, для простоты конструкции, на полозья санок. 10 идей как сделать мотоблок самоделки и лайфхаки своими руками из бензопилы. Главное, сделать качественный шнековый узел и подобрать шестеренчатую пару, а двигателю мотопилы все равно, что вращать.

Для такой снегоуборочной машинки берут оцинкованную сталь для изготовления заборного устройства, из кордовой, толстой резины делают лопасти, а снегоотбрасывателем послужит обычная канализационная пластиковая труба.

Вертолет на основе бензопилы

Хотя многие изобретатели ищут способы сделать маленький одноместный вертолет на основе бензопилы, все-таки ее мощности для того, чтобы летать, не хватает. Как показали инженерные расчеты, для мини-геликоптера нужны как минимум четыре форсированные бензопилы, работающие согласованно и с увеличенным количеством оборотов.

Изготовленный из бензопилы мотобур, значительно облегчит монтаж фундамента на винтовых сваях, установку забора или прибурении лунок на зимней рыбалке. Чертежи и подробное описание как своими руками сделать эту пилу бензопилы же есть. Только учитывайте, что к шнеку ледоруба двигатель бензопилы нужно подключать через понижающую редуктор (червячную передачу).

Лебедка из бензопилы

Используя мотопилу, несложно сделать лебедку, с усилием до полутора тонн. Такое устройство поможет поднять на высоту массивный груз, убрать спиленное дерево, вытащить на берег катер или на дорогу застрявшую машину.

Полезна в домашнем хозяйстве небольшая бензиновая электростанция. На прочной раме крепят генератор, бензопилу «Дружба» или «Урал» и подключают ее к редуктору. На валу редуктора закреплен шкив, с него кордовый ремень передает вращение на генератор, который обеспечит домашнее хозяйство электроэнергией в случае отключения или отсутствия электросети.

Итак, хотя сам этот инструмент всем привычен и назначение его кажется однозначным, умельцы придумывают много интересных конструкций. Как видите, самоделки из бензопилы весьма разнообразны (некоторые энтузиасты умудряются даже из старой цепи выковать нож).

Таланты домашних мастеров привели к появлению большого количества разнообразной техники, двигателем которой выступает бензопила.

Источник

как сделать мотоблок из пилы Дружба? Чертежи самодельного двигателя

  1. Мотоблок с мотором от бензопилы
  2. Делаем мотоблок из бензопилы своими руками
  3. Окончательно

Владельцы земельных участков, имеющие в пользовании мотоблок, не испытывают трудностей с обработкой своего «имущества», делая это очень быстро и качественно. Но что делать, если площадь территории небольшая и приобретать дорогую сельхозтехнику нецелесообразно.

Выход из этой ситуации – переделка бензопилы в самодельный мотоблок для обработки почвы. Это модернизированное устройство способно справляться с возложенными на него функциями не хуже спецтехники.

Мотоблок с мотором от бензопилы

Итак, имеем бензопилу, которая используется не очень часто или стоит совсем без дела. В этой ситуации после определенных расчетов и подбора необходимых материалов наша бензопила становится отличным мотоблоком. Концепция создания кустарной сельхозтехники в зависимости от марки производителя может различаться, но основные правила состоят из следующих шагов.

  • Важнейшим этапом является разработка чертежа, по которому вы изготовите необходимое устройство. Чертежную документацию и схемы мотоблока из бензопилы можно сделать как самостоятельно, так и скачав из интернета готовые расчеты. Найти их не составит ни малейшего труда, достаточно вбить в браузер поисковый запрос и выбрать понравившийся проект сборки.
  • Когда чертежи готовы, пора собирать раму для будущего мотоблока.
  • После того, как рама готова, к ней крепится двигатель пилы и его топливный бак.
  • В последнюю очередь монтируются вспомогательные компоненты системы, отвечающие за управление и другие возможности.

Имейте в виду, что в качестве двигателя для мототехники подойдет не только двигатель от бензопилы, но и мотор, снятый с мопеда или мотоцикла.

Для реализации идеи подготовьте следующий список устройств и материалов.

  • Двигатель от существующей бензиновой пилы. Лучше всего для этого подойдет бензопила «Дружба» или «Урал».
  • Руль, снятый с мотоцикла или мопеда.
  • Сварочный аппарат.
  • Железные листы и трубы в количестве, необходимом для возведения каркаса агрегата.
  • Колеса из старой техники.
  • Силовая передача (трансмиссия).

Подготовив все составляющие конструкции и собрав их по чертежу, вы получите агрегат с хорошими характеристиками.

  • Мощный. Некоторые кустарные устройства имеют мощность 9 лошадиных сил.
  • Легкий.
  • Компактный.
  • Двигатели, применяемые в бензопилах, имеют большой запас прочности, что позволяет работать на кустарном агрегате длительное время.
  • Низкая стоимость.

В качестве образца для сборки поговорим о двигателе, снятом с бензопилы Дружба. Это больше подходит для нашей идеи.

Для сборки желательно применить модификацию этой модели четвертого поколения.

Делаем мотоблок из бензопилы своими руками

По словам аграриев, уже испытавших на себе все особенности кустарной мототехники из бензопилы, собранной своими руками, «Дружба» демонстрирует отличный результат после модернизации. При правильном выборе силовой установки самодельный агрегат работает не хуже своих промышленных прототипов.

Безусловными преимуществами данного устройства являются:

  • высокая мощность, достигающая в некоторых образцах до 4 лошадиных сил;
  • легкость – незначительный вес не утяжелит агрегат и добавит ему мобильности;
  • малый размер – небольшой двигатель не требует усиления рамы, что снижает финансовые затраты на его изготовление;
  • экономный расход горюче-смазочных материалов;
  • работоспособность, обусловленная готовностью к длительным нагрузкам;
  • возможность использования всех видов горюче-смазочных материалов;
  • , работающий в полностью автономном режиме;
  • применимость для различных видов работ.

Процедура сборки зависит от используемого чертежа и может быть изменена, но основные моменты сборки включают следующие действия. Каркас собирается по чертежу.

Процесс работы организован следующим образом:

  • берем металлическую трубу сечением не менее 20 мм и сгибаем ее так, чтобы общий вид был похож на 2 лонжерона, конец которых направлен вверх;
  • в задней части лонжерона вварен руль от мотоцикла;
  • укрепляем основание поперечинами;
  • к задним изгибам лонжеронов электроприварить опорную площадку для аккумулятора.

Дальнейшая работа продолжается по следующим пунктам.

  1. Теперь монтируем специализированный фланец, с помощью которого вал будет крепиться к основной конструкции агрегата от бензопилы.
  2. На рынке б/у запчастей покупаем звездочки от автомобиля УАЗ. Через них будет формироваться зазор (дорожный просвет) между плоскостью основания и соединительной балкой колеса.
  3. Подшипники берем диаметром 30 мм. Крепим их к основному мосту.
  4. Коробка передач, оснащенная редуктором, собирается из двигателя от мотоцикла.
  5. Колеса и фрезы кустарного мотокультиватора устанавливаются на металлическую трубу необходимого диаметра.
  6. В связи с тем, что скорость мотоблока небольшая, требуется система охлаждения принудительного типа. Самое простое решение – установить вентилятор. А чтобы поток воздуха был направлен на цилиндр, наносится защитное покрытие. Это может быть старый мотоциклетный бензобак.

После завершения монтажных работ необходимо обязательно протестировать оборудование, делая это с максимальной осмотрительностью.

Не забудьте установить груз на передней части устройства, надежно закрепив его на корпусе. Это даст возможность самодельной сельхозтехнике сохранить центр инерции. Если элемент закреплен неустойчиво, во время работы мотоблок будет ходить, что приведет к выходу из строя мотора.

Наконец

Рекомендуется собирать устройство под наблюдением опытного мастера, хорошо разбирающегося в технике. Создавать кустарное снаряжение впервые, не имея практического опыта в этой области, грозит непредсказуемыми последствиями. В лучшем случае вы просто испортите бензопилу, а в худшем может пострадать ваше здоровье.

Не забывайте, что соблюдение техники безопасности и бдительность при выполнении всех этапов сборки – залог стабильной работы устройства. Если есть возможность, купите заводской мотоблок, а самодельный агрегат используйте в экстремальных ситуациях.

Обзор самодельного мотоблока из бензопилы в видео ниже.

Комментарий успешно отправлен.

Рекомендуем прочитать

Арка из бревен за мотоблоком

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
