простая схема. Как сделать термофен из прикуривателя в домашних условиях? Другие идеи

Паяльные фены на первый взгляд ничем не отличаются от обычных бытовых приборов. Но различия все-таки есть, и основное – в том, до какой температуры они могут нагреваться. Максимальная мощность такого фена поможет спаять различные детали между собой. А сконструировать его можно и самостоятельно, для этого потребуется или наличие старого паяльника, или обычного фена для сушки волос, или его строительного аналога. Кроме того, можно собрать такое устройство из прикуривателя или газовой горелки. Во всех случаях последовательность действий довольно простая.

Особенности

Паяльный фен – это электроприбор, который позволит за максимально короткое время разогреть отводы из металла. Если самостоятельная сборка его произведена качественно, то эксплуатировать его смогут и начинающие, и профессиональные сварщики. Редко происходит использование паяльного фена как самостоятельной, отдельной единицы, в основном для точности, направленности работы применяются станции для паяния. Станцией называется полупрофессиональный нагревательный прибор, представляющий собой конструкцию из паяльника и сварочного нагревателя. Ею удобно работать со схемами и составляющими электрических сетей, а также термически обрабатывать мелкие детали.

Можно использовать фен для паяния для того, чтобы удалять лакокрасочное покрытие с оконных рам и других поверхностей.

Средняя температура, до которой разогревается воздух, выходящий через сопло агрегата, равна 700-800 градусам. Регулировка и управление температурой происходит при помощи реле.

Инструменты и материалы

Если вы решили собрать фен для пайки горячим воздухом своими руками, не следует забывать о том, что использовать для этого можно любое бывшее в употреблении устройство. Подойдет и трубка из стали, а вот медь и алюминий – неудачный выбор.

Нагревание может сделать металлическую деталь очень горячей, а вновь собранную конструкцию – излишне тяжелой. Чем массивнее прибор, тем сложнее его использовать. Чтобы этого избежать, можно воспользоваться специальной жаропрочной тканью.

Паяльный фен может быть стационарным. В этом случае он надежно фиксируется на специальной платформе, а плата передвигается вручную во время паяльных работ. Конечно, это не всегда удобно. Старый фен для сушки волос – отличный выбор для создания на его базе паяльного фена, так как в нем имеются пластинки из слюды, которые отлично переносят высокие температуры. Только нужно позаботиться о том, чтобы ваш новоявленный агрегат имел прочную подставку, для которой высокая нагрузка не будет помехой.

Для изготовления нагревательных спиралей подойдет только мягкий нихром, использование фехраля крайне нежелательно.

Мощность агрегата – тоже важное условие, так как если не будет достаточного нагрева, не будет и плавления металла. Но и перегрев опасен, ведь из-за него можно повредить микросхему. Паяльный фен хорош, если нужно расплавить или размягчить пластмассу, тонкий металл и олово. Обрабатываются эти материалы за счет обдува разогреваемой спирали. Происходит нагревание воздуха, после чего тепловая энергия передается на обрабатываемую поверхность.

Конструкция паяльного фена включает в себя нагревательный элемент, нагнетательный элемент, выключатель и ручку. Нагревательным элементом выступает трубка, а нагнетателем – вентилятор или насос. Также фен можно дополнительно оборудовать датчиком температуры (контроллером), даже с цифровой индикацией, и разного рода насадками – при необходимости.

Процесс изготовления

Самодельный термофен в домашних условиях можно собрать не только из обычного бытового, но и из традиционного паяльника, а точнее, из его корпуса. «Внутренности» паяльника нужно с большой аккуратностью извлечь, а металлическую трубку-корпус и ручку оставить в сохранности. Также необходимо взять галогенную лампу, мощность которой составляет от 1,5 до 2,2 кВт. Она будет организовывать кварцевый изолятор, для этих целей лампа не обязательно должна быть рабочей, подойдет и перегоревшая.

Алмазным станком производят срезку сплющенных концов, после чего получают кварцевую трубку. На одном из концов трубки подготавливается отверстие, через которое будет выведен нагреватель. Нагревательным элементом в этом случае становится нихром определенной толщины – от 0,3 до 0,7 мм. Использование нихрома большего диаметра приведет к увеличению периода охлаждения провода. Чтобы оборудование работало точно и верно, нужен регулятор для настройки.

Рекомендуемым диапазоном напряжения термофена является промежуток от 24 до 36 Вольт. Меньшее значение, например, 12 Вольт не позволит работать агрегатом с нужной степенью мощности. Большее напряжение может быть опасно.

Собирают фен (или мини-фен, в зависимости от размера) таким образом:

  • формируют спираль – ее нужно сделать самостоятельно;
  • внутрь спирали вставляется кварцевая трубка – эта работа потребует большой аккуратности, конец необходимо удлинить при помощи провода;
  • чтобы температура не превышала допустимую, трубка должна быть равномерно обмотана фольгой;
  • фольгированную трубку необходимо совместить с металлической обоймой корпуса, после этого произвести фиксацию провода с той стороны, с которой находится ручка;
  • далее трубка обматывается шнуром из асбеста, после этого она самостоятельно займет место в центре корпуса, где и будет надежно держаться, не «мотаясь» внутри него;
  • вывод трубки спереди нужно аккуратностно зажать, не повредив его;
  • далее в ручку протягивают шланг, через который будет подаваться воздух, его источником в рассматриваемой ситуации станет компрессор, аналогичный аквариумному.

Ошибкой будет полагать, что для сборки термофена достаточно взять нагреватель и вентилятор. Это не так, ведь, чтобы расплавить, к примеру, олово, нужна очень мощная установка, а вышеуказанных предметов недостаточно, чтобы ее собрать. Снижать обороты мотора, чтобы увеличить нагрев, так же опасно, как и уменьшать калибр отверстия. Первое приведет к перекаливанию спирали с последующим ее отключением или обрывом. Второе может спровоцировать плавление самой конструкции.

Проверка

Как только сборка термофена окончена, нужно провести проверку его функциональных способностей.

Для этого подойдет участок какого-нибудь не нужного вам материала – на нем удобно будет попрактиковаться в отладке и регулировке нагрева изделия до нужной температуры.

В нормальных условиях паяльный фен работает таким образом:

  • производится включение вентилятора или компрессора – для того, чтобы подать воздух;
  • далее нужно подать напряжение на спираль, под его действием она накалится;
  • произойдет нагрев воздуха до необходимой температуры, он будет проходить сквозь спираль и выходить на поверхность через отверстие;
  • направление воздуха в нужную точку осуществляется посредством специального сопла.

Не следует забывать о технике безопасности, особенно работая с агрегатами, изготовленными «на коленке».

  • Ни в коем случае нельзя работать паяльным феном возле газовой плиты, колонки, котла или баллона с газом.
  • Снимать краску лучше на открытом пространстве, если такой возможности нет – в помещении должна быть хорошая вытяжная вентиляция.
  • Во время работ с термофеном рядом должно находиться что-либо для тушения возможного пожара – песок, вода, огнетушитель.
  • В процессе паяния не нужно помещать фен на поверхность, ничем не защищенную. Разогретое до высокой температуры сопло может повредить ее, поэтому позаботьтесь о том, куда вы положите изделие в промежутках между пайкой.
  • Если вы работаете паяльным феном на оконной раме, необходимо защитить стекло, которое от высоких температур может буквально разлететься на кусочки.
  • Удаляя старую краску или лак с поверхности, лучше уточнить, какой у нее состав. Если имеются токсичные составляющие, нужно работать в маске или респираторе и защитных очках.
  • Сушка волос паяльным феном запрещена, даже если для изготовления агрегата был использован именно бытовой фен.

О том, как сделать паяльный фен своими руками, смотрите в следующем видео.

Как я делал паяльный фен из фена жены - Своими руками - общие вопросы

В общем валялся в барахле старый фен жены, и сломанный настольный светильник. Посмотрев на Ютюбе как люди делали себе самодельные паяльные фены, я тоже загорелся идеей и вот что вышло.
Вся неисправность фена была в намотанных на ось движка волосах. Я достал из фена внутреннюю трубку с спиралью намотанной на крестовинный каркас из слюды. ( думаю все видели что внутри фенов )... Делать нагреватель в пластмассовой трубке было неразумно - одно дело волосы, другое припой... Поэтому в качестве трубки с нагревателем я выбрал керамику которую я взял с керамического резистора...
Переглянути вкладення 132643

После обтачивания на точиле вышло вот что:

Переглянути вкладення 132644
На конец керамической трубки был через стеклоткань и силикатный клей вклеен сужатель потока воздуха сделанный из керамического маленького изолятора.
Переглянути вкладення 132654
Штатная пластмассовая трубка была укорочена и в нее через прокладку из стеклоткани и медной фольги ( для отвода тепла ) была вставлена керамическая трубка.

Купить маску для окрашенных волос: http://shop.lafabelo.com/mask

Переглянути вкладення 132646

Нагреватель я делал из спирали самого фена ( без куска от которого отводилось питание моторчика -остаточное значение сопротивления спирали где то 100 - 105 ом ), кусочка слюды и крестовин держателей от самого фена, одна пластина длиной около 6 см и шириной 2 см и две другие 9мм на 6 см... Насечки для спирали ( делал надфилем )
Переглянути вкладення 132647

Переключатель ( 0 - 50-100% мощности ) я оставил штатный и его крепление пришлось оставить .
Переглянути вкладення 132648 Переглянути вкладення 132650 Переглянути вкладення 132651

После защелкивания защелок - получается вот что:
Переглянути вкладення 132652

А забыл - синяя коробочка с регулятором - это остатки от настольного светильника который верой и правдой служил мне много лет - но устарел уже не только физически но и морально ( в нем применялась галогенка на 12 в ) . В общем я использовал внутренний трансформатор для изготовления блока питания для двигателя фена. Сделал его на КРЕН 5 ( в режиме регулировки напряжения ) по схеме один в один с этим рисунком из интернета: ( только у меня нижнее напряжения было 5 в - напряжение стабилизации КРЕН 5А ).

Переглянути вкладення 132656

А вот что удалось выпаять из плат с помощью сего девайса:
Переглянути вкладення 132657
В общем я доволен... Купить полноценную ( не дешевую ) паяльную станцию мне пока не по карману... а так на халяву - самое оно...
--- добавлено: 28 лют 2016 у 22:34 ---
Работаю еще над одним тепловым феном - так термоусадку усаживать - но в фене который я приобрел для этого дела через минуту сдох моторчик.... ( дешева риба та погана юшка )... Переглянути вкладення 132658 Переглянути вкладення 132659
Переглянути вкладення 132660
Идея сделать его компактным..... в общем позже посмотрим что получится...

Натисніть, щоб розгорнути...

простая схема самодельного термофена для пайки микросхем

На чтение 6 мин. Просмотров 21.7k. Опубликовано Обновлено

Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

фен для пайкиЧертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

  1. Пайка очень маленьких деталей в SMD корпусах.
    Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
  2. Отсутствие свободного места для использования паяльника.
    При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
  3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами.
    Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
  4. Снятие BGA чипов с посадочных площадок.
    Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.
[box type=”info”]Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.[/box] при помощи паяльного термофена подразумевает следующие шаги:
  • нанесение или паяльной пасты на место предполагаемого монтажа;
  • установка микросхемы на посадочное место;
  • прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

  • равномерно прогреть все контакты;
  • аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Требования к оборудованию

схема электрическаяЭлектрическая схема паяльного фена.

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

  1. Соблюдении температурных режимов пайки.
    Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.
  2. Стабильном воздушном потоке.
    При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
  3. Безопасности и удобстве использования.
    Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.

Устройство должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.

[box type=”fact”]Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.[/box]

Фен из паяльника

чертеж фена для пайкиСхема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

  • продумать устройство для подачи воздуха;
  • собрать специальный нагревательный элемент;
  • оснастить аппаратуру термопарами;
  • продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

  • регулировкой температуры;
  • нормальной мощностью нагревателя;
  • безопасным компрессором.
[box type=”info”]Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.[/box]

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

  • обычный старый паяльник, работающий от сети переменного тока;
  • кварцевую трубку для создания камеры нагрева воздушного потока фена;
  • галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
  • нихромовый провод толщиной до 0.7 миллиметров;
  • терморегулятор;
  • вентилятор паяльного фена.
схема электрическая фена для пайкиПринципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

https://youtu.be/3zE-HDdz2Xs

Процесс сборки фена из паяльника

Самодельный фен микросхем из старого паяльника собирается в несколько этапов:

  1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
  2. Соединение спирали с проводом питания.
  3. Продевание провода термопары, для регулирования температуры нити накала.
  4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
  5. Установка трубки в ручку паяльника, вместо жала.
  6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
  7. Зажатие переднего вывода трубки при помощи обоймы.
  8. Продевание шланга для подачи воздушного потока.
  9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.

схема принципиальная паяльного фенаПаяльный фен – чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

  • сложности с калибровкой температуры;
  • регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
  • невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
  • трудоемкость работы;
  • плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Заключение

В сети интернет имеется огромное количество инструкций как сделать фен . Большинство методов изготовления термического фена основаны на переделке имеющегося оборудования, например, строительного термофена, бытового прибора для сушки волос или обычного паяльника с металлическим жалом.

Во многих случаях, при необходимости использования паяльного термофена следует задуматься о приобретении соответствующей станции. Подключенный к паяльной станции термофен дает данные по поводу текущей температуры воздушного потока и позволяет произвести калибровку термопары.

Паяльный фен, сделанный своими руками на базе паяльника или кулера: простая схема

В связи с совершенствованием технологий сборки различного рода изделий, набираемых из мелких металлических деталей (электронных микросхем), их ручная пайка вызывает всё больше затруднений.

Самодельный паяльный фен позволит оператору без особых осложнений справиться с трудностями, возникающими в указанных ситуациях и исключить возникающие при этом риски.

Так, с помощью собранной своими руками паяльной станции любой желающий может заниматься монтажом и демонтажём деталей без угрозы повреждения хрупких электронных элементов, находящихся поблизости от места пайки. Один из возможных вариантов решения поставленной задачи позволяет изготовить термофен из паяльника, имеющегося в хозяйственном наборе любого домашнего мастера.

Принцип работы

Принцип работы типовой паяльной станции с феном достаточно прост и заключается в следующем.

Разогнанный посредством вентилятора или компрессора воздух нагнетается в специальный канал, выполненный в виде трубки с электрической спиралью. Проходя по этому каналу, поток нагревается до требуемой температуры (от 100 до 800 градусов) и сразу же поступает в пластмассовую калиброванную насадку, направляющую горячую струю на обрабатываемую деталь.

В большинстве промышленных моделей паяльных фенов основные параметры нагретой струи (её температура, направление движения, а также мощность) могут регулироваться в определённых пределах.

Турбинный и компрессорный тип

Схема паяльной станции, сооружаемой своими рукам, может быть представлена в виде основного модуля и оконечного устройства (термического фена), обеспечивающего нагрев воздуха в зоне пайки.

Перед её изготовлением необходимо знать, что по методу формирования принудительного воздушного потока такие устройства делятся на паяльные приборы турбинного и компрессорного типа.

В турбинных агрегатах воздух подается в зону обработки посредством небольшого электромотора с вентилятором, встроенного непосредственно в корпус фена. В изделиях второго класса воздушный поток формируется с помощью специального компрессора, размещённого в основном модуле (контроллере для паяльного фена).

При выборе требуемой разновидности станции для паяния мелких деталей обычно исходят из оценки следующих разнонаправленных факторов:

  • вентиляторные паяльные станции способны формировать более мощный поток воздуха, что является очевидным преимуществом встроенного в них фена. Однако создаваемый с их помощью поток с трудом проходит через слишком узкие насадки;
  • компрессорные фены наоборот, более эффективны при работе с относительно узкими насадками, используемыми при пайке деталей, размещённых в труднодоступных местах.

Выбор оптимального варианта паяльного фена, способного работать с данным набором насадок из пластика, осуществляется с учётом конкретных условий его эксплуатации.

На базе кулера

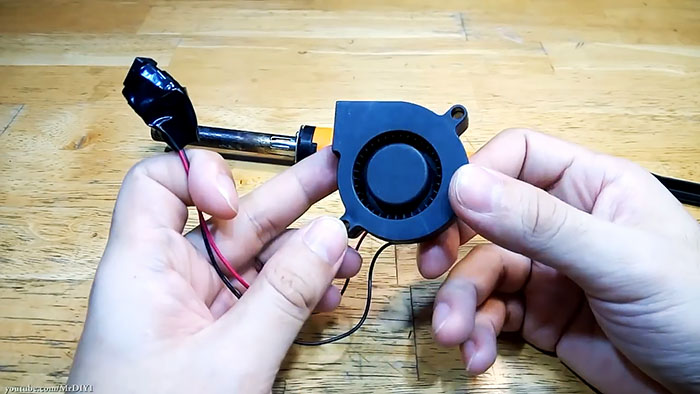

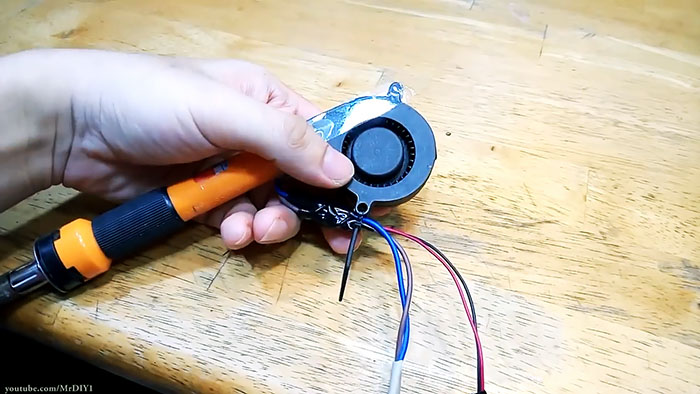

Сделать фен своими руками в домашних условиях проще всего, если воспользоваться турбинным принципом нагнетания воздуха, реализуемым с помощью любого подходящего для этих целей малогабаритного вентилятора.

Фен для пайки может быть изготовлен своими руками на базе кулера, которым комплектуется блок питания любого стационарного компьютера.

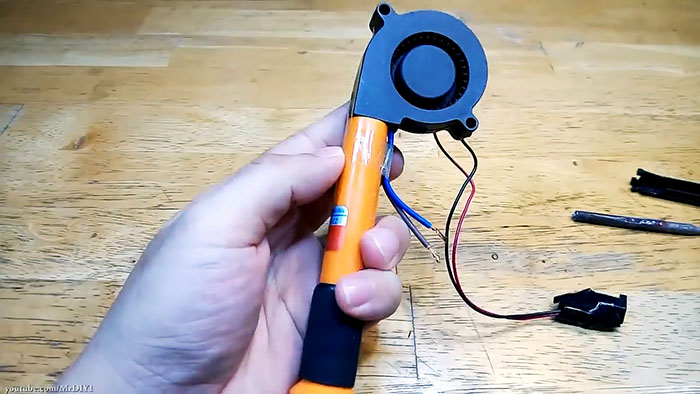

При этом вентилятор встраивается в ручку термического элемента из огнеупорной трубки с электрической спиралью, проходя по которой воздух будет нагреваться, а затем поступать в зону пайки.

Наружную часть корпуса паяльного фена необходимо сделать герметичной, что исключает возможность отсоса воздуха в окружающее пространство. Для сборки нагревателя потребуется нихромовая проволока, наматываемая в виде спирали на керамическую трубку.

Общая длина обмотки выбирается из того расчёта, чтобы сопротивление всего проводного отрезка составляло около 70-90 Ом.

Отдельные витки спирали, наматываемой на керамическое основание, должны располагаться на некотором удалении один от другого. Для безопасной работы нагревателя это удаление должно составлять порядка 1-2 мм.

Из паяльника и капельницы

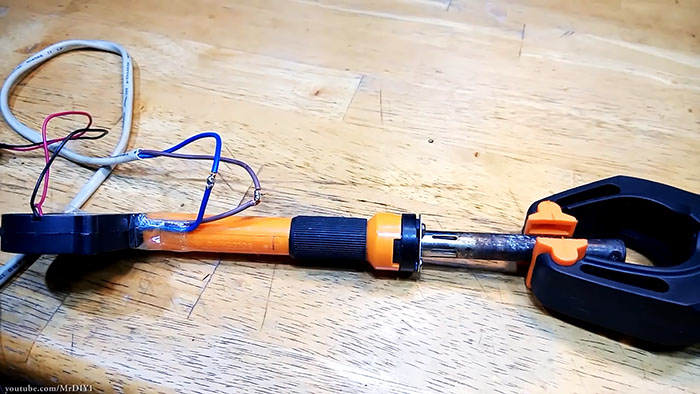

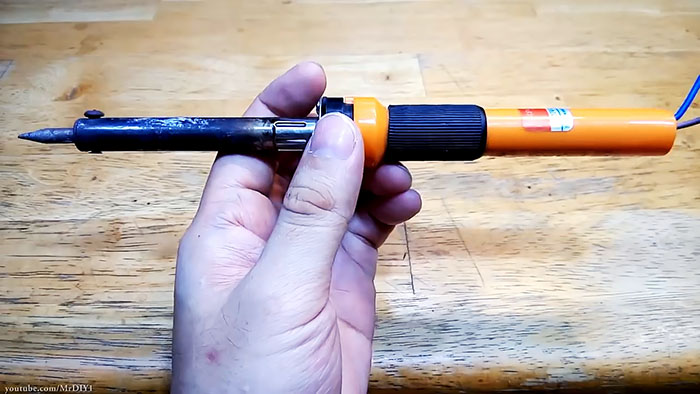

Для изготовления своими руками паяного фена может быть использован простой паяльник со снятым с него защитным кожухом.

При взятии его за основу будущего нагревателя необходимо произвести доработку конструкции, заключающуюся в следующем:

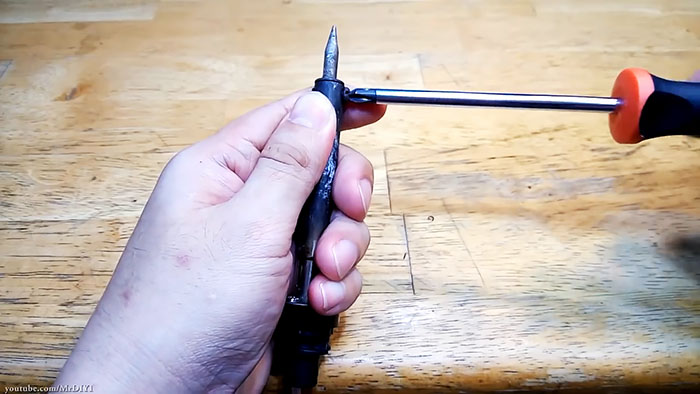

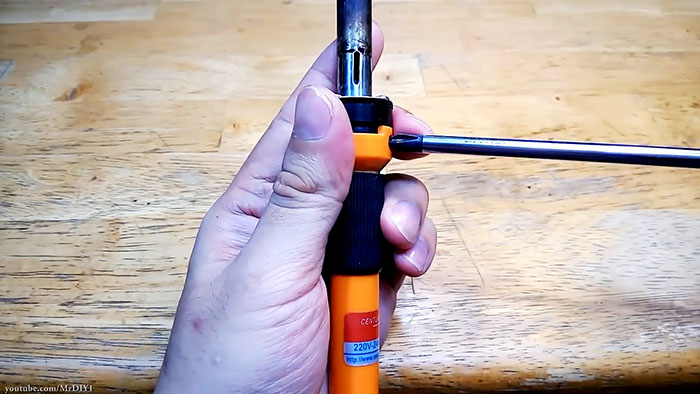

  • Сначала из рабочей части паяльника удаляют жало, после чего трубка из слюды с размещенной под ней обмоткой из нихрома полностью вытаскивается из деревянной ручки-держателя.

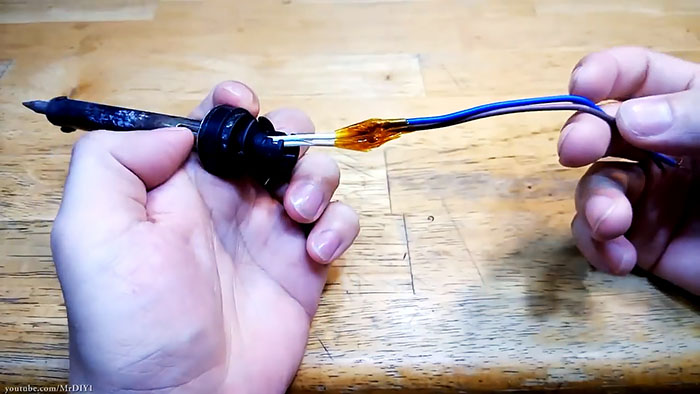

  • Затем подходящие к элементу нагрева сетевые провода отсоединяют и также вытаскивают из деревянного держателя, но уже с другой стороны.

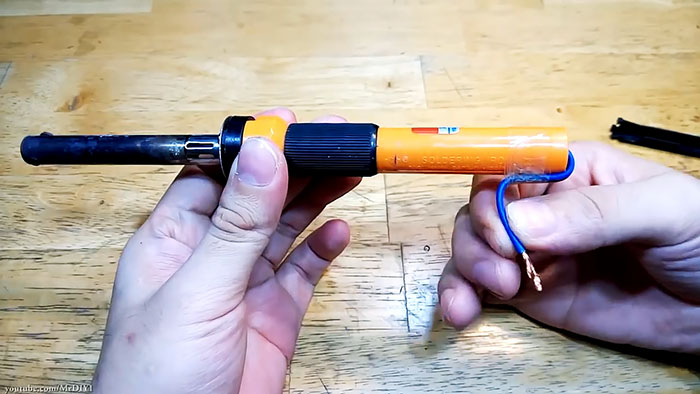

  • После этого в боковой части ручки просверливают отверстие нужного размера, в которое продёргивается отсоединённый ранее сетевой провод (в сторону рабочей части).
  • На следующем шаге изготовления паяльного фена берут капельницу, от которой отрезают наконечник в районе расположения резиновой юбки. Затем оголённую часть трубки вставляют в сетевое отверстие деревянной ручки.
  • Далее, прорезиненный уплотнитель (юбка) капельницы с усилием прижимается к торцевой части держателя, обеспечивая надёжную герметизацию зоны стыковки.
  • По завершении этих действий концы продёрнутого питающего провода вновь подсоединяют к обмотке из нихрома и надёжно изолируют.

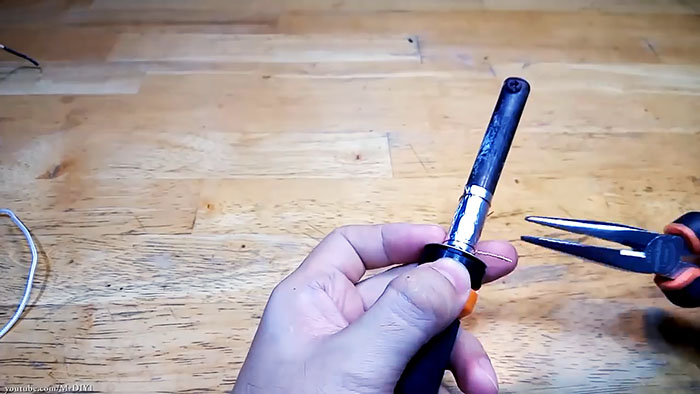

  • В отверстие, где ранее размещалось жало паяльника, вставляют подходящий по диаметру отрезок телескопической антенны и тщательно зажимают стопорным винтом.

Герметичность входного отверстия в ручке обеспечит эффективную накачку холодным воздухом, поступающим от компрессорной станции.

На заключительной стадии сборки паяльного фена следует возвратить нагревающую трубку с нихромовой обмоткой на место, предварительно обмотав её несколькими слоями алюминиевой фольги.

Затем подготовленный таким образом нагреватель утапливается в деревянную ручку и надёжно фиксируется посредством гибкого медного провода, наматываемого по всей длине защитного покрытия.

Самостоятельный ремонт промышленных образцов

Перед ремонтом паяльного фена, прежде всего, необходимо ознакомиться со схемой подключения вентилятора и нагревателя к электрической сети (другое её название – распиновка).

Знание этой схемы позволяет проверить правильность подводки питания к каждому из основных элементов теплового модуля и убедиться в их исправности.

Непосредственно ремонт неработающего паяльного устройства сводится к замене вышедших из строя или повреждённых частей, обнаружить которые можно по наличию характерных следов гари.

При эксплуатации паяльного фена следует избегать резкой смены режимов работы (скачков температуры нагревателя, в частности). Кроме того, категорически запрещается прикасаться к работающему термическому элементу, а также к сменным насадкам.

В противном случае оператор рискует получить опасные ожоги кожи горячим воздухом. Менять пластмассовые насадки допускается лишь после полного выключения паяльного фена и остывания всех его рабочих частей.

Паяльный фен своими руками. И немного теории.

Давно хотел себе изготовить паяльный фен. Готовый мне не интересен. Поскольку занялся переделкой БП АТХ в лабораторные, появилась возможность получить 24-25 вольт при токах до ампер 8. Реально мой фен работает до 5 ампер. В качестве компрессора применил гибрид из осевого вентилятора, оформленного в корпус (улитку) по принципам центробежного вентилятора. Были и просто центробежные, но мне любопытно попробовать такой вариант. Придумка оказалась вполне работоспособной. Дует не хуже других моих центробежных, даже при наличии аэродинамических сопротивлений (основной проблемы осевых вентиляторов). Рекомендую, если не найдете подходящей турбинки.

Полученные параметры

  • Мощность нагревателя 110 ватт.
  • Напряжение питания регулируемое в пределах 24,2 вольта.
  • Потребляемый ток до 4,8 ампера.

Мосфеты с плат с бессвинцовым припоем берет вполне. Мелочевку тем более. Разъем композитного видеовыхода с этой же платы тоже взял. Видеопроцессор уже нет.
Мелочевку с плат с обычным припоем можно снимать уже при 75 ваттах мощности вполне комфортно. Можно и ниже, если снизить скорость вентилятора. На полной мощности вполне снимаемы сороканогие микросхемы. Платы от телефонов легко.

С чего начать?

Определиться с мощностью, которую вы можете и желаете получить. Меньше 100 ватт смысла не так много. Для мелочи хватит, впрочем, если остальное сделаете правильно. Я вышел на 100-110 ватт. Реболить видеопроцессоры недостаточно.

Второе. Ток, который вы можете получить от источника питания. От него зависит выбор нихрома для спирали. У меня нихром 0,4 мм. Если не изменяет склероз, продавался на рынке как спираль для плитки на 1,5 кВт. Я посчитал его оптимальным. Тонкая проволока плохо держит форму, толстая требует большого тока для получения достаточной температуры. Для проволоки 0,4 мм нужен ток порядка 3,5 - 5,5 ампер. Чтобы проволока раскалилась до желтого свечения примерно. При интенсивном обдуве ее температура снизится. Запомним, что диаметр проволоки однозначно определяет ток. А вот мощность придется набирать напряжением. Поскольку мой БП для этой цели выдает в р-не 24 вольт, на том и остановился. Сопротивление холодной спирали в р-не 3 ом оказалось. В разогретом виде по расчетам – около 4. Спирали пофиг какой ток, постоянный или переменный. Можно запитывать ее прямо от трансформатора через диммер для регулировки. Правда транс тогда будет гудеть. И он должен иметь достаточную мощность и обмотку, выполненную достаточно толстым проводом, чтобы держать выбранный ток.

Немаловажный элемент – вентилятор. Осевые можно использовать на крайний случай, но они неважно справляются с проталкиванием воздуха по лабиринтам. Их стезя - дуть по прямой. Поэтому для фена предпочтителен центробежный вентилятор. Он как раз и предназначен для проталкивания воздуха через значительные аэродинамические сопротивления. Так сложилось, что некоторое время назад был у знакомого, он мне демонстрировал систему отопления своей разработки. Где есть и центробежный вентилятор. Самодельный тоже. Оказалось, что он допустил там обе возможных ошибки для вентиляторов такого рода. Неправильно выбрал направление вращения для крыльчатки от пылесоса и неправильно выполнил улитку для него. Я конструктор вовсе не по вентиляторам, но физику то в школе я учил, представление как это работает имею. Ну, вроде тема давно избитая, подготавливая статью я полез в гугл. И, к своему удивлению обнаружил, что чуть не треть картинок по этой теме содержит одну из двух либо обе ошибки сразу. Поэтому приведу свои схемы, чтобы никто не запутался. Тем более, что это имеет прямой смысл для начинающих.

Это общий принцип построения центробежных вентиляторов. Показаны три разных варианта возможных крыльчаток. Вариантов на самом деле больше, но нам достаточно. Обращаю ваше внимание это три разных варианта крыльчаток. Просто показаны частично. Это ни в коем случае не одна. Как можно понять из схемы, крыльчатка должна «расталкивать» воздух в стороны, тем самым создавая давление. (Ох уж эти «кострюлеры» из гугла, рисуют то, чего не понимают сами).

Красный вариант под номером 1 – наилучший. Зеленый (2) похуже. Синий (3) хуже предыдущих двух, но работать будет. Если направление вращения крыльчатки у вас иное, просто отзеркальте схему.

Я сделал практически тоже самое, только крыльчатку поставил от осевого вентилятора.

Крыльчатка, естественно, работает на «вдувание» воздуха внутрь. Отличие от простого осевого вентилятора в том, что энергия на закручивание потока воздуха не теряется напрасно, а используется по принципам центробежного. По идее такие вещи патентовать надо.

Работает полученный гибрид вполне адекватно. Шумноват, но это уже как повезет. Дело в том, что при малом диаметре крыльчатки (что осевой, что центробежной), чтобы обеспечить достаточный поток воздуха придется давать высокие обороты двигателя. Со всеми вытекающими последствиями. С большой крыльчаткой мог бы быть потише, но удобство фена будет ниже.

Если будете создавать турбинку, как я предложил, при выборе основы для вентилятора предпочтение следует отдавать малогабаритным, с большой скоростью вращения, желательно прямыми лопастями (с саблевидными будет работать хуже). Лопастей чем больше тем лучше. Чем круче их наклон (угол атаки) тем лучше. Я использовал крыльчатку от очень старой видеокарты. 12 вольт, около 1,5 ватт . Диаметр крыльчатки 37 мм. Используйте, что найдете. Экспериментируйте.

Пригодные центробежные вентиляторы в почти готовом виде, либо как доноры крыльчатки с двигателем под мою улитку. Можно поставить не как у меня «плашмя», а перпендикулярно фену. В первых попытках я так и делал. И очень достойно себя показала турбинка от ноутбука. И тише тоже. Но она уже сильно изношена да и рассчитана на 3,5 вольта и я пошел другим путем.

Мой гибридный компрессор крупнее.

Основной корпус улитки из пенополистирола. Не важно из чего, хоть из дерева. Достаточно хорошо видно структуру. Кстати, если планируете сделать защиту для крыльчатки, крайне не рекомендую сверлением небольших отверстий в верхней крышке. Хотите знать почему – погуглите устройство механической ручной сирены времен войны. Шумность будет выше, чем с показанным вариантом раза в три.

В качестве гильзы для фена использовал корпус от аккумулятора 18650. Технология добывания по типу показанному в этом видео (с чужого ютуб-канала):

Только я не заморачивался со сверлением, как автор предлагает, по втулкам. Просверлил маленьким сверлом. Рассверлил на 4 мм. Надфилем поправил, если сместился центр отверстия. Ступенчатым сверлом рассверлил дальше, поправляя надфилем на каждом шаге, при необходимости. Втулку я тоже изготовил иначе. От какой то люстры резьбовая трубочка с двумя тонкими гайками. Одну гайку на торце расклепал, чтобы уже не вращалась, второй зажимаю. Вставляю неподвижной гайкой изнутри стаканчика от аккумулятора. Лишнюю часть резьбы сточил для красоты. Можно обойтись и без втулки, но поток будет хуже. Не струя, а расходящийся факел. Сильно тонкую не советую. Миллиметров 7-10 внутренний диаметр, как я считаю, будет по удобнее. Да и сопротивление воздуху излишнее создавать не к чему.

Внутрь стаканчика от 18650 уложена слюда. Спираль наматывал на пластинке стеклотестолита шириной 14 мм. Нихром диаметром 0,4 мм. Я намотал 16 витков. Будете ориентироваться на другое напряжение питания, количество витков придется подобрать. Концы отогнул под 90 градусов. Концы оставьте подлиннее, потом обрежите по месту. И эту спираль надо одеть на керамическую трубочку. Покупал на Митинском радиорынке в свое время. Диаметр 4 мм. Подойдет в принципе почти любая, только если диаметр сильно отличается, возможно придется поэкспериментировать с шириной пластинки для намотки. Один конец спирали пропускают через керамическую трубочку. Спираль , надетую на керамическую трубочку надо «перекрутить», смещая каждый следующий виток относительно предыдущего. Сумеете раскрутить эти 16 витков на пару оборотов – неплохо. Поскольку длинна спирали невелика, надо стремиться расположить ее равномернее. Для усиления прогрева воздуха, я дополнительно вставил крыльчатку из оцинкованного железа (можно жесть), которая дополнительно закручивает поток воздуха против вращения спирали, улучшая теплообмен. И заодно служит для некоей центровки керамической трубки внутри стакана. Полученная спираль должна свободно вставляться внутрь стаканчика со слюдой. Но желательно чтобы она там сильно не бултыхалась. У меня вставляется плотно достаточно.

На снимке видно ту самую крыльчатку для закручивания потока воздуха и видно, как я законцовывал нихром. Согнул вдвое, перекрутил немного, одел и расплющил латунные трубочки от наконечников НШвИ 0,7-8 (можно трубочку от антенны, например). Концы обмотал тонким медным проводом, пропаял, припаял силиконовые провода от какого то нагревателя (в принципе можно использовать обычные), и тоже обжал латунными трубочками место пайки. Все это нужно, чтобы уменьшить нагрев нихрома в зоне контакта с проводом. Сверху трубочки из стеклоткани. Можно найти в дохлых энергосберегайках, например. Можно не паять, а использовать механические зажимы. Какие найдете. Имейте в виду, спираль и крыльчатка для закручивания воздуха должны быть изолированы для исключения замыканий на корпус и между собой.

Дальнейшее «тело» собирал из трубы (применяется в мебели и дизайнерских делах) и корпуса от автомобильного прикуривателя (он неплохо одевается на стаканчик от аккумулятора), благо их несколько у меня скопилось после экспериментов с инфракрасным паяльником. Используйте, что найдете, это не принципиально. Трубку с корпусом прикуривателя соединил пайкой. Там нет особого нагрева, выдержит. Концы корпуса разрезал накрест, чтобы получить подобие цанги, для зажима стаканчика от 18650 через кусок стеклоизоленты, или просто стеклоткани для теплоизоляции.

Обечайку воздуховода сделал из жести и припаял. К ней сверху припаивается пластинка (я использовал фольгированый стеклотекстолит) к которой крепится винтами вентилятор. Резьбу для винтов крепления нарезал прямо в нем.

На снимке спираль закручена еще не полностью.

В финальном виде примерно так. На этом снимке более-менее видно, как оформлял остальную часть провода. Это не окончательный вариант, еще без крыльчатки.

На выходе.

В сборе.

Немного о питании

Вентилятор запитан от дежурки. Она там трехамперная. Поставил повышающий китайский преобразователь на 12 вольт настроенный. Вентилятор включается вместе с вентилятором БП. А нагрев включается клавишей Ps-On (правый верхний угол БП). И сначала выключаем нагрев этой клавишей после работы, а уже после остывания фена выключаем питание (сзади). Тумблер предназначен для переключения скорости вентилятора. Пока не реализовал, не было необходимости в перегреве потока воздуха. Планирую просто запитать вентилятор через диод или два (надо пробовать), а тумблер просто пускал бы напругу мимо диодов, замыкая их. Чем ниже скорость потока, тем сильнее будет нагреваться воздух.

Немного о разъеме

Я использовал СОМ папу-маму. Откуда то с плат. Распаивал так: на нагрев две группы по три контакта (для 5 ампер более чем достаточно), на вентилятор по одному. Потом термоклеем зафиксировал-изолировал.

Таким образом, БП стабилизирован (если не на максимуме напруги работает), питание вентилятора стабилизировано, следовательно стабилизирована температура воздуха на выходе.

Конструктивом доволен. Для любительских целей вполне достаточно. При максимальном нагреве металлическая труба в районе ручки нагревается достаточно ощутимо, но рука вполне терпит. При нормальном режиме работы труба просто теплая. Т.е. ничего там не поплавится. Поток воздуха через трубку вполне справляется с охлаждением. И воздуховод желательно располагать как у меня, ближе к ручке. Чтобы не было обратного потока воздуха из горячей зоны. Фен прошел испытания отключением после максимального нагрева. Был просто обесточен. Вместе с вентилятором. Ничего не поплавилось.

Для начинающих: начинать конструкции такого рода, надо с влезания в закрома, загашники и т.д. и созерцания ранее накопленных богатств. И с большой долей вероятности отыщется то, что можно достаточно легко использовать. Это я к тому, что конструкция не обязательно должна полностью повторять мою.

Успеха.
05.03.2017.
Тришин А.О.
г. Комсомольск-на Амуре.

Инструкция по сборке термофена своими руками – делаем простой паяльный фен

Идея сделать термофен родилась, когда мне понадобилось убрать с поверхности монтажные крепления. Время изготовления фена для пайки микросхем своими руками заняло примерно два часа, включая фотографирование.

Шаг 1: Необходимые материалы

Вам понадобятся:

  • паяльник
  • трубка силиконовая в аквариум
  • насос для аквариума
  • металлическая мочалка для посуды
  • набор ручек
  • отвертка
  • ножницы
  • гравер

Силиконовые трубки часто используются на подачи топлива в авиамоделизме, они недорогие и их легко приобрести в хоббийном магазине или в интернете.

Шаг 2: Разбираем паяльник

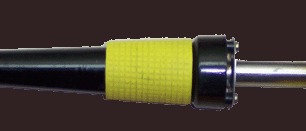

Когда вы разберете паяльник, у вас будут следующие компоненты: ручка, резистивный нагреватель и защитный кожух нагревателя. Наконечника на фото нет, в правом нижнем углу показана гайка, которая держит его.

Шаг 3: Делаем теплообменник

Чтобы эффективно нагревать поток воздуха, нужно увеличить площадь теплообмена. Я хотел сделать теплообменник из меди, так как он был бы эффективней, но в продаже есть только металлические мочалки из нержавеющей стали. Нужно просто затолкать несколько металлических полосок внутрь нагревательного элемента. Не нужно слишком туго набивать полоски, через них должен относительно беспрепятственно проходить воздух, обязательно подуйте для проверки.

Примечание: нержавеющая сталь может воспламениться, если есть возможность, используйте медные полоски.

Шаг 4: Делаем подачу воздуха через трубку

Просто протолкните конец силиконовой трубки в конец нагревательного элемента. На фотографии не видно, но я загерметизировал соединение трубки и нагревателя с помощью кусочка этой же трубки и суперклея. Это пришлось сделать потому, что через щель выходил воздух и дым (хотя я так и понял, что там дымило).

Шаг 5: Вставляем трубку в ручку паяльника

Рядом с верхушкой ручки гравером сделайте отверстие.

На фото показано, как я вставил трубку в сделанное отверстие. Напор воздуха можно уменьшить, просто немного пережимая трубку.

Шаг 6: Соединяем насос и силиконовую трубку

На фото показано, как сделано соединение силиконовой трубки и трубки от аквариумного насоса. Я просто снял колпачок с шариковой ручки, надел его широким концом на аквариумную трубку, а на узкий конец надел силиконовую трубку, закрепив суперклеем. У использованного колпачка от ручки достаточно широкое отверстие для стержня. Если у вашего колпачка отверстие слишком узкое, его можно расширить гравером.

На фотографии показан результат после сборки, теперь вашему термовоздушному паяльнику не хватает только сопла. Его делаем из еще одного колпачка от авторучки с помощью отрезного диска для гравера.

Шаг 7: Делаем сопло

На фото – разрезанный на две части колпачок авторучки. Суть в том, чтобы сделать большее отверстие колпачка немного больше, чем отверстие гайки, закрепляющей наконечник. Таким образом, сопло будет надеваться на наконечник паяльника и закрепляться навернутой на его узкий конец гайкой.

Шаг 8: Собираем паяльник

На фото – результат собранного самодельного паяльного фена. Сопло из обрезанного колпачка подошло просто отлично (рекомендую брать колпачок именно от ручки, так как у колпачков от механических карандашей слишком маленько отверстие для стержня).

Шаг 9: Результаты

На схемах показаны диоды, снятые с поврежденной сетевой карты. Воздушный паяльник сработал на отлично. Этот паяльник можно использовать и как обычный. Включите его, дайте ему нагреться, включите насос и поднесите к той детали, которую хотите снять. При небольшой помощи кусачек эта деталь практически сама отпадет.

Как быстро переделать паяльник в паяльный фен

Для ремонта и сборки микросхемам требуется паяльный фен. Он позволяет паять и демонтировать миниатюрные SMD-компоненты разогревая припой локально в выбранной области. При его отсутствии выйти из ситуации можно на время или на постоянную основу переоборудовав в фен обычный электрический паяльник.
Как быстро переделать паяльник в паяльный фен

Материалы:


  • паяльник;
  • вентилятор улитка;
  • изолента;
  • тонкая проволока;
  • фольга;
  • источник питания 12 В.

Переделка паяльника в фен


Из паяльника нужно удалить лишние для фена детали. Сначала демонтируется рукоятка для извлечения внутреннего стержня, который кроме поддержки кабеля питания никакой важной функции не выполняет.
Как быстро переделать паяльник в паяльный фен
Как быстро переделать паяльник в паяльный фен

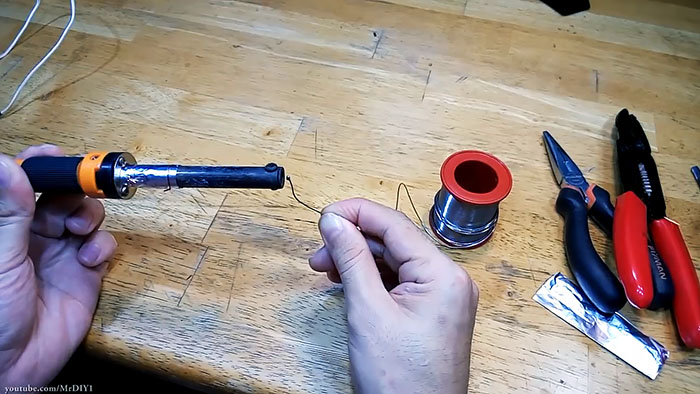

Также потребуется вытащить жало. Снятые детали не выбрасываются. В дальнейшем их можно поставить обратно, если потребуется паяльник.
Как быстро переделать паяльник в паяльный фен
Как быстро переделать паяльник в паяльный фен
Ручка инструмента устанавливается обратно. Важно, чтобы она выполняла функцию трубки, поэтому если рукоятка заглушена или имеет очень маленькое отверстие, то ее край придется отпилить.
Как быстро переделать паяльник в паяльный фен

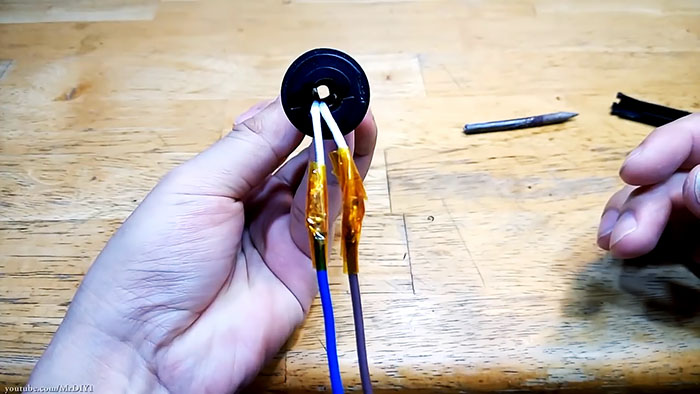

Выходящий из рукоятки кабель питания подгибается и приматывается скотчем или очень липкой изолентой. К торцу трубки прикладывается выдув от улитки вентилятора. Тот также приматывается скотчем.
Как быстро переделать паяльник в паяльный фен
Такого крепления вполне достаточно, поскольку на вентилятор не будет оказываться механической нагрузки. Нужно плотно замотать лентой стык с паяльником, чтобы весь воздух из вентилятора выходил четко в трубку.
Как быстро переделать паяльник в паяльный фен

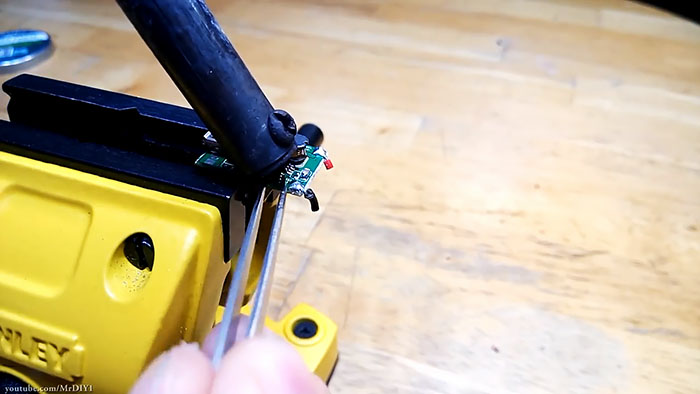

Если при разборке паяльника пришлось обрезать часть провода с вилкой, то теперь его можно скрутить обратно, а лучше припаять Место соединения надежно изолируется. Чтобы провода от улитки и спирали паяльника не болтались, их можно подвязать к одной из проушин на вентиляторе.
Как быстро переделать паяльник в паяльный фен
Как быстро переделать паяльник в паяльный фен
На корпусе паяльника прямо перед рукояткой есть вентиляционные отверстия. Для фена они не нужны. Чтобы их закрыть, достаточно намотать полоску фольги и затянуть ее проволокой.
Как быстро переделать паяльник в паяльный фен

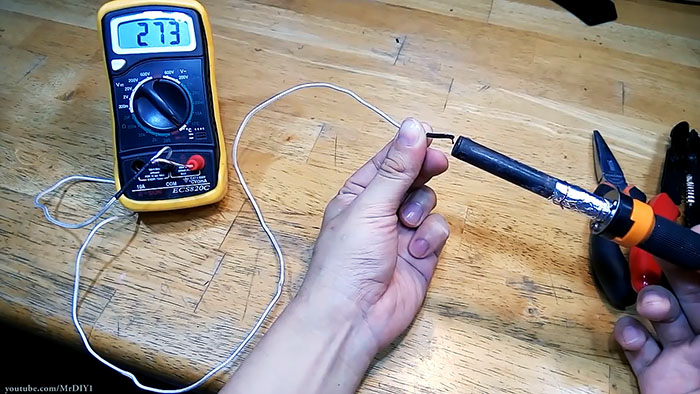

Для работы паяльного фена необходимо включить его в розетку, а также подключить вентилятор к источнику питания 12В. Улитка будет продувать воздух через корпус с нагревательной спиралью, давая на выходе более чем достаточно тепла для плавки припоя.
Как быстро переделать паяльник в паяльный фен
Самодельное устройство не такое удобное в работе как фабричный паяльник, но оно бесплатное, при условии наличия улитки. В любой момент его можно обратно оснастить жалом даже без демонтажа вентилятора. Главное не забывать снимать фольгу на вентиляционных отверстиях. Для любительской пайки плат такого оборудования вполне достаточно.
Как быстро переделать паяльник в паяльный фен
Как быстро переделать паяльник в паяльный фен

Смотрите видео


Как работают фены | HowStuffWorks

Многие люди знакомы с обычным порядком мытья, сушки и укладки волос. Хотя в конечном итоге волосы высыхают сами по себе, если дать им достаточно времени, большинство людей берут фен, чтобы ускорить процесс. Хотя наука, возможно, опровергла связь между мокрыми головами и простудой, сидеть без дела с мокрыми волосами все равно неинтересно, особенно зимой.

Фены для волос, также известные как фен, были впервые проданы в 1920-х годах.Поначалу пользоваться ими было довольно опасно - сотни людей были убиты электрическим током, когда бросили фен в наполненные водой раковины и ванны.

Объявление

Однако сегодня это не так вероятно из-за появления прерывателей цепи замыкания на землю ( GFCI ). С 1991 года федеральный закон США требует, чтобы все переносные фены защищали вас от поражения электрическим током, если вы случайно уроните один из них в воду, когда он подключен к электросети [источник: CSPC].Это касается независимо от того, включен фен или нет. GFCI - это более крупная поляризованная вилка, которую вы найдете во многих бытовых приборах. Когда они подключены, GFCI контролируют количество тока, который проходит от одного слота настенной розетки через электрическую цепь и обратно к другому слоту. Если они обнаруживают утечку тока, они отключают цепь. (Подробнее см. Как работает выход GFCI?).

Что произойдет с феном, если вы уроните его в воду, когда он не подключен к сети? Вы не рискуете получить удар электрическим током, поскольку здесь нет источника тока, но вы, безусловно, можете повредить фен, если все его компоненты намокнут.Итак, включен он или нет, бросать его в ванну - плохая идея.

Вы когда-нибудь задумывались, что это за компоненты внутри фена, который позволяет обдувать волосы горячим воздухом, не обжигая кожу головы? Продолжайте читать, чтобы узнать, почему вы не шипите.

.

Как отремонтировать сушилку: советы и рекомендации

Этот переключатель, расположенный на панели управления, обычно является кнопочным. Пусковые переключатели выходят из строя нечасто, но это случается. Чтобы проверить пусковой переключатель, снимите панель управления и проверьте переключатель с VOM, установленным на шкалу RX1. Отсоедините провода от клемм переключателя и закрепите по одному датчику VOM на каждой клемме. Нажмите кнопку переключения. Если счетчик показывает ноль, переключатель исправен.

Если стрелка показывает высокое значение, переключатель неисправен и его необходимо заменить.Замените переключатель на новый такого же типа, подключив новый переключатель так же, как и старый.

Объявление

Обслуживание термостата

Термостаты, переключатели контроля температуры сушилки, регулируются температурой внутри сушилки или теплом двигателя. Один или несколько термостатов на панели можно отрегулировать для контроля температуры в сушилке. Рабочие термостаты иногда заедают, вызывая проблемы с управлением.Эти термостаты обычно устанавливаются около перегородки вытяжного канала или корпуса вентилятора сушилки. Снимите заднюю панель сушилки, чтобы добраться до них.

Перед тем, как проводить какие-либо проверки, попробуйте слегка постучать по корпусу термостатов ручкой отвертки. Это может привести к расшатыванию контактов. Переключатели контроля температуры расположены за панелью управления осушителем, и панель необходимо снять для проверки или замены переключателя. Вот как проверить и заменить термостат:

Шаг 1: Чтобы проверить термостат панели управления, убедитесь, что на сушилку отключено питание.Проверьте термостат, установив VOM на шкалу RX1. Присоедините по одному датчику ВОМ к каждой клемме термостата. Если счетчик показывает ноль, термостат исправен. Если стрелка показывает высокое значение, термостат неисправен и его следует заменить.

Шаг 2: При необходимости замените термостат на новый того же типа. Подключите новый термостат так же, как старый.

Шаг 3: Чтобы проверить рабочий термостат, сначала убедитесь, что питание сушилки отключено и сушилка остыла.Затем отсоедините провода с одной стороны термостата. Проверьте рабочий термостат с VOM, установленным на шкалу RX1; закрепите по одному датчику на каждой клемме термостата. Отсоедините провода с одной стороны термостата, чтобы счетчик не дал ложных показаний. Если счетчик показывает ноль, термостат исправен. Если стрелка показывает высокое значение, термостат неисправен и его следует заменить.

Обслуживание таймера

Таймер сушилки, расположенный в задней части панели управления, контролирует несколько параметров: время сушки одежды в барабане, поток электричества к нагревательному элементу и поток энергии на двигатель таймера и двигатель барабана в сушильный шкаф.

Таймеры приводятся в действие синхронными двигателями. Хотя на некоторых сушилках контактную часть таймера можно очистить и отрегулировать, это работа профессионального ремонтника. Ремонт двигателя таймера также должен выполняться профессионалом, но вы можете заменить неисправный таймер самостоятельно. Вот как проверить и заменить таймер сушилки:

Шаг 1: Чтобы получить доступ к таймеру, снимите переднюю часть панели управления. На некоторых сушилках таймер можно снять, не снимая панели.В любом случае снимите ручку таймера с вала и снимите указатель. Указатель обычно прикреплен к валу двумя плоскими поверхностями, чтобы указатель не соскользнул при повороте.

Шаг 2: Протестируйте таймер с VOM, установленным на шкалу RX1. Установите таймер в положение ОБЫЧНАЯ СУШКА и отсоедините один из проводов питания таймера. К некоторым таймерам может быть подключено несколько проводов: провода питания обычно больше, чем другие провода, и эту разницу в размерах можно заметить при внимательном рассмотрении.Присоедините по одному щупу измерителя к каждой клемме таймера. Если счетчик показывает ноль, таймер работает. Если стрелка показывает высокое значение, таймер неисправен и его следует заменить. Замените таймер новым такого же размера и типа.

Шаг 3: Чтобы заменить таймер, попросите помощника подержать новый таймер рядом со старым, особенно если необходимо заменить несколько проводов. Отсоединяйте старые провода по одному, соединяя каждый соответствующий новый провод во время работы, чтобы убедиться, что соединения выполнены правильно.Или нарисуйте схему с подробным описанием правильных подключений. После того, как все провода подключены, проверьте правильность соединений еще раз.

Сушилка, которая не нагревает, не справляется со своей задачей. В следующем разделе вы узнаете, как оценить проблемы с отоплением газовых и электрических сушилок.

.

Как отремонтировать фен - Как отремонтировать мелкую бытовую технику: советы и рекомендации

Фены объединяют в себе оба типа малогабаритных приборов: обогревающие и движущиеся. Поэтому фен включает в себя как нагревательный элемент, так и двигатель вентилятора.

Большинство людей не утруждают себя устранением даже простейших проблем с фенами, поскольку их замена, как правило, стоит недорого. Их проще выбросить и купить новые.Однако в долгосрочной перспективе может оказаться более эффективным купить фен лучшего качества и произвести большую часть ремонта самостоятельно.

Как работают фены

Персональные фены для волос бывают разных форм и размеров, но все они содержат одни и те же компоненты и работают одинаково. Типичный фен для волос включает переключатель включения / выключения, переключатель скорости вентилятора, вентилятор и двигатель, переключатель нагрева, нагревательный элемент и переключатель термовыключателя.

Переключатель нагрева регулирует величину тока, подаваемого на нагревательный элемент, таким образом регулируя тепло, выделяемое феном.Переключатель скорости вентилятора регулирует скорость двигателя вентилятора и вентилятора, таким образом регулируя силу воздуха, подаваемого феном. Термовыключатель, функция безопасности, отключает нагревательный элемент, если он становится слишком горячим.

Как отремонтировать фен

Обычный ремонт фена включает обслуживание выключателя, вентилятора, нагревательного элемента и термовыключателя.

Обслуживание переключателя: Включение / выключение, скорость вентилятора и переключатель нагрева работают одинаково.Они контролируют ток, идущий к фену, вентилятору или элементам.

Некоторые переключатели имеют только два положения: включено или выключено, высокое или низкое. У других их три или больше. Однако все они тестируются и заменяются одинаково. Вот как проверить выключатель фена:

Шаг 1: Отключите фен от сети, осторожно открутите и снимите корпус. Винты обычно утоплены рядом с вентиляционным отверстием двигателя.

Шаг 2: Переключатели устанавливаются в ручке или основном корпусе между электрическим шнуром и двигателем вентилятора и нагревательным элементом.Снимите выключатель и отключите его.

Шаг 3: С помощью тестера целостности или мультитестера убедитесь, что переключатель работает должным образом. То есть переключатель включения / выключения будет указывать на обрыв цепи (индикатор непрерывности выключен) в положении ВЫКЛ, а замкнутый контур (индикатор непрерывности горит) в положении ВКЛ.

Переключатели скорости вентилятора и переключатели нагревательного элемента будут показывать непрерывность во всех настройках.

Обслуживание вентилятора: Вентилятор фена втягивает воздух через вентиляционное отверстие и выталкивает его из сопла.Переключатель скорости вентилятора питает его электрическим током.

Вентиляторы для фенов обычно довольно прочные. Основные причины проблем - волосы и

влага - два элемента, которые в изобилии встречаются в ванной комнате.

Волосы, пух и другой мусор могут забить сетчатый фильтр на воздухозаборнике. Для чистки используйте сжатый воздух или зубную щетку с мягкой щетиной.

Влага может повредить любой двигатель из-за короткого замыкания компонентов.Для проверки и ремонта вентилятора и двигателя фена:

Шаг 1: Удалите винты корпуса и снимите корпус.

Шаг 2: Снимите и осмотрите лопасти вентилятора, при необходимости отремонтируйте или заменив.

Шаг 3: Протестируйте двигатель с помощью прибора для проверки целостности цепи, чтобы убедиться, что ток имеет замкнутый путь (горит индикатор непрерывности) через двигатель. Если нет, снимите и замените двигатель на двигатель такой же мощности и размера.

Если двигатель на замену не может быть найден, или если он стоит более половины цены нового фена, подумайте о замене всего фена.

Обслуживание нагревательного элемента: Нагревательный элемент в фене представляет собой непрерывный высокоомный провод, намотанный на непроводящую раму. Устанавливается в форсунку прибора или выходное отверстие. При подаче на него электрического тока элемент нагревается. Соседний вентилятор нагнетает воздух мимо элемента, нагревая его перед выходом из сопла.Чтобы проверить элемент фена, если вы подозреваете проблему:

Шаг 1: Снимите корпус фена и экран элемента.

Шаг 2: Найдите два провода, ведущие к элементу. Визуально осмотрите провода и катушки элемента на предмет очевидных разрывов или мусора.

Шаг 3: Используйте тестер целостности или мультитестер для проверки целостности. Цепь между двумя выводами должна быть замкнута (горит индикатор непрерывности).Если нет, проверьте термовыключатель.

Шаг 4: Если термовыключатель работает нормально, замените нагревательный элемент на точно такую ​​же.

Обслуживание термовыключателя: Термический выключатель находится в блоке элементов большинства электрических фенов. Биметаллический термостат предназначен для отключения элемента фена, если он становится слишком горячим. Для проверки термовыключателя:

Шаг 1: Откройте корпус и получите доступ к узлу элемента.

Шаг 2: Найдите и осмотрите термовыключатель на предмет мусора, деформации или изменения цвета.

Шаг 3: Очистите контактные точки наждачной бумагой. Удалите обломки с помощью нескольких коротких струй сжатого воздуха на достаточном расстоянии, чтобы не повредить провода чувствительного элемента.

Итак, прежде чем выбросить неисправный фен, тостер или другой небольшой прибор, убедитесь, что проблему нелегко решить.Советы, приведенные в этой статье, помогут вам снова запустить эти предметы домашнего обихода.

© Publications International, Ltd.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
