Как сделать пресс из домкрата: Пресс из домкрата своими руками: чертежи, как сделать, видео

alexxlab | 22.05.2023 | 0 | Разное

135 фото и видео инструкция постройки механического пресса

Прессовый агрегат считается одной из полезнейших вещей в домашнем хозяйстве. Он позволяет производить сжатие предметов, меняя их форму или вытесняя из них жидкость. Помимо того, с его помощью могут переноситься тяжёлые грузы.

Однако вы можете не покупать данную конструкцию на строительном рынке, а смастерить её из простого домкрата.

  • Область применения и принцип работы

  • Собственноручное создание прессовой установки

  • Требуемый инструментарий

  • Мастерим основу

  • Создаём упорную часть

  • Достоинства съёмного упора

  • Фото самодельного пресса из домкрата

Область применения и принцип работы

Качество и технические параметры пресса собственной работы не уступают моделям заводского изготовления. Поэтому, если у вас есть желание сэкономить семейный бюджет, займитесь созданием подобного приспособления своими руками.

А если вы рассмотрите фото лучших идей, как сделать пресс, то придёте к выводу, что проще всего смастерить его из домкрата.

Использовать подобный, изготовленный собственноручно, агрегат можно для таких нужд, как:

  • штамповка и выгибание разного рода предметов;
  • ковка деталей из металла;
  • выдавливание стальных профилей;
  • пакетирование деревянных, пластиковых и металлических изделий.

Принцип работы конструкции пресса из домкрата обусловлен гидростатическими законами. А заключается он в том, что давление на один определённый участок заготовки способствует повышению коэффициента полезного действия в другом

Собственноручное создание прессовой установки

Сегодня чертежи и размеры для собственноручного изготовления пресса можно взять из Интернета. Причём вариантов существует масса.

И все они гарантируют, что отличия между самодельным оборудованием и агрегатом, выпущенном на заводе, будут отсутствовать.


Вначале разберём достоинства пресса из домкрата своими руками пошагово:

  • экономия денег;
  • хорошее качество;
  • возможность модифицировать в будущем;
  • удобство эксплуатации.

Требуемый инструментарий

Что нужно, чтобы сделать пресс из домкрата? Его сборка не представляет собой ничего сложного. Главное, заранее озаботиться тем, чтобы все нужные инструменты были в наличии.

Потребуется:

  • Инверторный аппарат.
  • Много электродов.
  • Шлифовальный аппарат.
  • Молоток.
  • Болгарка или пила по металлу.

Из материалов нужно приобрести стальные профили. Что касается домкрата, то оптимальным вариантом будет бутылочная модель – она долговечнее прочих. Хотя и другие виды автомобильных домкратов вполне подойдут.

Мастерим основу

Первый пункт в любой инструкции для изготовления пресса – это создание основы. На неё возлагается роль опоры, поэтому она обязана выдерживать нагрузку агрегата.

Прочностные характеристики платформы – залог того, что устройство будет качественным. Её ширина обязана соответствовать габаритам предметов, которые вы желаете подвергнуть обработке.

И ещё, она не может превышать суммы всех размеров приспособления. Высоту установки надо выбирать в зависимости от размеров вашего домкрата.

Также стоит учитывать такие факторы, как:

  • значение свободной амплитуды штокового элемента;
  • площадь рабочего стола.

Автомобильный домкрат надо прикрепить к основе пресса так, чтобы элементы упирались в полотно стальной рамы, а сверху установить рабочий стол. Перемещаться последний будет благодаря станине.

Придать агрегату необходимые свойства жёсткости и прочности можно, усилив его профилями. Вместо них допустимо использовать и листы металла, предварительно согнув их в виде угла и сварив.

Чтобы оборудование было более устойчивым, требуется прикрепить к нему дополнительную металлическую пластину 20*25 см толщиной 0,8-1,2 см. Затем надо будет установить пару пружин с обеих сторон домкрата. Они должны соединять рабочий стол со станиной.

Создаём упорную часть

Для неё берём те же профили, что и для стоек. Потребуется отрезать два куска, длина каждого из них обязана быть равна ширине платформы. Свариваем их и соединяем с опорой.

Далее привариваем пару уголков длиной 300-500 мм. Свариваем всё между собой и крепим на положенное место. Соединять элементы необходимо под прямым углом. Это важно.

Достоинства съёмного упора

Съёмный упор позволяет передавать направление на составляющую при его перемещении по направляющей.

Чтобы его изготовить, приобретите отрезки профилей толщиной 10 мм, а длиной чуть меньше расстояния между стойками. Вам останется лишь приварить упор к двум стойкам.

Самодельный пресс из домкрата – это реальность. Для его создания вам потребуются навыки работы со сварочным аппаратом и желание.

Итак, вы уже знаете как сделать пресс из домкрата.

А как сделать компрессор из холодильника своими руками, мы рассказали дополнительно.

Фото самодельного пресса из домкрата

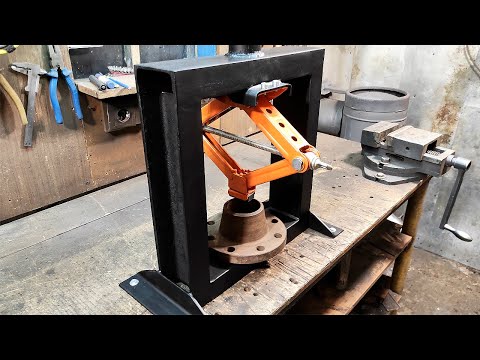

Отличный самодельный пресс из домкрата

Отличный самодельный пресс из домкрата


Для изготовления на металлоломе купил 6 м 10-го швеллера, кусок 18 мм стали и две передние стойки с какого-то ВАЗа. Идею взял в интернете и немного добавил от себя. Размеры будут 180 см на 65 см.

Для будущих ног пресса отрезал два куска по 180 см и прихватил их между собой для разметки.

Для разметки в угольнике просверлил отверстие как раз по середине швеллера. В отверстие вставил специальную ручку для разметки и провёл линию чётко по центру швеллера.

Тем же угольником провёл перпендикулярные линии через каждые 10 см и накернил.

Для сверления отверстий решил обойтись без сверлильного станка, т.к. его хер где найдёш. Купил коронку 20 мм и пошёл бурить.

Но бурил я ска не долго… Ровно половину первого отверстия… Делал всё правильно вроде, небольшими оборотами, с маслом чё ему не понравилось хз…Начались долгие поиски сверлильного станка.

Мне повезло, станочек нашёлся недалеко от дома и за пару двушек светлого дядька наделал в швеллере дырок.

Домкрат брал новый, 10 тонн думаю хватит с головой.

Для того, чтобы заставить домкрат работать вверх ногами его пришлось немного доработать. Вытянув поршень и выкрутив цилиндр показался перепускной клапан. Если ничего не переделывать, то когда домкрат перевёрнут шарик под своим весом перекрывает доступ масла в цилиндр. Чтобы этого не было я откусил кусочек пружинки от шариковой ручки и подпёр шарик. Теперь домрат будет работать только вверх ногами.

Для забора масла, я рассверлил заводское отверстие напротив плунжера, нарезал в нём резьбу М5 и вкрутил туда кусочек тормозной трубки от Жигуля.

Для того, чтобы закрепить домкрат с возможностью перемещения по прессу, вырезал плиту из 18 мм стали, просверлил три отверстия и нарезал резьбу М8, с одного торца приварил уголок, а с другого сделал его съёмным. В уголке который снимается, просверлил отверстие и приварил гайку для того, чтобы можно было вкрутить болт, и зафиксировать домкрат в нужном положении.

Стол сварил из двух кусков швеллера и кусочков 45-го уголка, края срезал и закруглил. Когда варил, между половинок стола вставил обрезок швеллера+два кусочка картона по 2 мм, для того чтоб столешня свободно ходила вдоль ног пресса. Вообще весь пресс собирался на сварке, стоять он будет на одном месте поэтому делать на болтах как некоторые драйвочане я не стал.

Я у мамы сварщик ).

Дальше я так увлёкся процессом, что забыл фоткать… Но в двух словах попробую рассказать.Вообщем задумал я сделать так, чтоб качать домкрат можно было не рукой а ногой. Для этого в посадочное место, куда вставляется ручка, я забил кусок выгнутой трубы и заштифтовал её. Длинную тягу сделал из той же трубы, на одном конце приварил два ушка с отверстиями для соединения с педалью, а на другом приварил удлинённую гайку на 12 в которую вкрутил болт с приваренными проушинами для соединения с домкратом. Таким образом появилась возможность регулировать длину тяги так как вымерять её сразу очень тяжело. Сверху к плите приварил планку, нарезал в ней резьбу и вкрутил два крючка от талрепа, для крепления возвратных пружин.

Из обрезков 2 мм листа вырезал и выгнул две пластинки, в которых сделал пропилы. Пружины взял от дверей, длинна 300 мм, продаются в строительных магазинах, правда пришлось немного укоротить их.

Педаль сделал из куска профильной трубы 30?20, к ней приварил пластинку, на которую натянул резинку купленную в автозапчастях.

Пресс закрепил на анкера, чтобы не болтался.

У знакомого на серваке нагрёб бэушных разных ступичных подшипников и поршеньков суппортов, пойдут как оправки для замены сайлентов.

Готовый вид в боевой раскраске.

Всем спасибо за просмотр, критика приветствуется.



Автор: Unname
Источник: www.drive2.ru/c/587369008236366727/

3-тонный гидравлический бутылочный домкрат

  1. Главная
  2. org/ListItem”> Продукты
  3. Инструменты и расходные материалы
  4. Инструменты для формовки металла
  5. Инструменты для штамповки и штамповки
  6. Гидравлический домкрат для бутылок 3 тонны

Гидравлический домкрат для бутылок 3 тонны

Новый список:

Пожалуйста, заполните поля ниже, чтобы отправить другу ссылку на этот продукт. Ваш друг получит от вас электронное письмо со ссылкой на наш сайт.

Ваше имя: *

Ваш адрес электронной почты: *

Имя друга: *

Электронная почта друга: *

На заметку другу:: *

Проверка: *

Введите слово выше. ..

Напишите обзор

Ваше рейтинг: *

5 4 3 2 1

Название: *

Электронная почта: *

Местоположение: *

Заголовок: *

Обзор: *

Проверка: *

Введите слово выше…

Благодарим вас за оставленный отзыв.

Ваша цена: 189,95 долларов США

Номер детали: 25-040

Доступность: В наличии Бесплатная доставка

Количество

  • Описание
  • Инструкции

Характеристики:

  • Гидравлический 3-тонный пресс со стальной Н-образной рамой предназначен для правки, гибки, прессования и штамповки
  • Поднимайте и опускайте поверхность стола вручную.
  • Имеет качественные прецизионные пружины для медленного и безопасного возврата в исходное положение после прессования.
  • Порошковое покрытие, обеспечивающее прочное масло-, жиро- и грязеотталкивающее покрытие, облегчающее очистку

Этот небольшой 3-тонный гидравлический домкратный пресс для изготовления ювелирных изделий значительно облегчает вашу работу и в то же время имеет небольшая площадь в вашем рабочем пространстве, и большинство людей могут перемещать его самостоятельно. Этот небольшой пресс весит 28 фунтов и имеет рейтинг 6600 фунтов или чуть более 3 тонн давления. Он идеально подходит для дисковых резаков, штампов для браслетов и колец, штампов для блинов и т. д.

Домкратный пресс для бутылок имеет размеры приблизительно 8 1/2 дюйма в ширину, 5 дюймов в глубину и 11 дюймов в высоту. Он поместится практически на любой скамье, если он устойчив и может выдерживать вес 28 фунтов. Максимальное открытие примерно 3 дюйма с максимальной закрытой шириной 1 1/2 дюйма. Площадь прессования составляет 5 на 4 3/4 дюйма. Этот удобный настольный блок дает буквально тонны мощности в ваши руки, чтобы вы могли использовать их так, как того требует ваш дизайн!

Акция по бесплатной доставке ограничена 48 нижними штатами и не включает Гавайи и Аляску.

Дисковый резак с центрирующими матрицами – 21 пуансон

Бесплатная доставка $59,95

Дисковый резак – Сердце – 5 ударов

Бесплатная доставка 199,95 $ 179,95 долларов США Продажа

Дисковый резак Круглый Magnum Набор 14 штук

Бесплатная доставка 169,00 $ 149,95 долларов США Продажа

Набор перфораторов Star Disc, 5 шт.

Бесплатная доставка 199,95 $ 165,95 долларов США Продажа

Коньки своими руками

Изготовление пресса для бутылок позволит вам оказывать тонны давления (буквально) на пресс-форму для скейтборда. Который вам нужно будет вдавить кленовый шпон в бетонную форму для скейтборда.

Этот самодельный пресс не очень сложно построить, но для этого потребуется сварщик и умение резать и сверлить довольно прочную сталь. Тем не менее, это один из тех редких случаев, когда может быть дешевле купить готовый пресс в магазине промышленных товаров, таком как Harbour Freight, и изменить его, чтобы он соответствовал форме скейтборда.

Для тех, кто все еще хочет построить его самостоятельно, продолжайте читать.


Соберите все свои инструменты и материалы. Бутылочные домкраты можно найти в хозяйственных магазинах, промышленных магазинах и в Интернете. Вам понадобится тот, который может обеспечить как минимум 5 тонн давления.

Чтобы узнать о стали, поищите производителей стали или утилизированную сталь в Интернете. Лично я начал покупать сталь на MetalsDepot.com из-за их очень быстрой доставки и хороших цен. Я никоим образом не связан с ними, мне просто нравятся они и их продукция.

Существует множество способов изготовления бутылочного домкрата, если вы хотите использовать другой тип стали, бутылочный домкрат и т. д., будьте моим гостем.

Начиная с канала C4x5.4. Вырежьте четыре части на 3′-2. Две части длиной 2 фута-11 и одна последняя часть длиной 2 фута-6. Теперь уголки 2x2x1/4″. Отрежьте две детали по 3′-2. Две детали по 2′-0, четыре по 4 1/4″ и, наконец, две по 4″, как показано ниже.


Переходим к квадратной трубе 2x2x1/4″. Отрежьте две части по 4 1/4″ и две по 4″ в длину. Теперь стальную пластину 1/4″. Отрежьте две детали размером 2 фута 10 x 9 1/2 дюйма, одну размером 7 3/16 дюйма x 4 дюйма и, наконец, одну размером 5 1/8 дюйма x 4 3/4 дюйма. Наконец, отрежьте две части размером 3/4 дюйма. “толстая фанера размером 2′-10 x 9 1/2”, как показано ниже. Указанные размеры являются приблизительными, так как большинство бутылочных домкратов различаются по размеру. После того, как вы получили домкрат для бутылок, вы можете внести соответствующие изменения.



С помощью сверла 9/16″ просверлите десять отверстий на каждый канал 2′-11 в указанном месте, как показано ниже. Это боковые опоры для пресса, их две.


Теперь, используя сверло 9/16″, просверлите шесть отверстий на каждый канал 3′-2 в обозначенном месте, как показано ниже. Это нижние опоры для пресса и их две.



Наконец, используя сверло 9/16″, просверлите два отверстия на каждый уголок 2′-0 в обозначенном месте, как показано ниже. Это опоры для пресса, их две.


Вырежьте и просверлите основание, возьмите уголок и прикрепите его к боковым опорам с помощью 2-дюймовых болтов, гаек и шайб. гайки и шайбы, как показано ниже.


Эти 6-дюймовые болты полностью проходят через боковые опоры с обеих сторон. Вместо 6-дюймовых болтов можно также использовать резьбовой стержень 1/2 дюйма и соответствующее оборудование.


Расположение отверстий в 1/2 4-дюймовая пластина и 3/4-дюймовая фанера соответствуют расположению болтов для нижней бетонной формы для скейтборда. Вы должны дважды проверить этот размер перед сверлением.

Возьмите одну из стальных пластин 2′-10 x 9 1/2″ x 1/4″ и просверлите четыре отверстия 9/16″, как показано ниже.



Возьмите одну из 2′-10 x 9 1 2″ x 3/4″ фанеры и просверлите четыре отверстия 9/16″, где показано ниже.

Это нижние пластины, расположение отверстий отличается от верхних пластин.



Поместите пластину 1/4″ и фанеру 3/4″ на ранее собранное основание, совместив отверстия 9/16″. через отверстия в фанере 3/4 дюйма, стальной пластине 1/4 дюйма и нижнем опорном канале. Используя скошенные шайбы, наденьте гайку на каждый болт и затяните, как показано выше.



Возьмите уголок 1/4″ x 1/4″ x 3′-2 и просверлите два отверстия 9/16″, где показано. Это верхние опоры пресс-формы, их две.

Возьмите 1/ Уголок 4″ x 1/4″ x 4 1/4″ и просверлите одно отверстие 9/16″, где показано. Это нижние пружинные опоры, а их две. “x 1/4″ x 4″ угол железа тоже. Просверлите одно отверстие 9/16”, где показано. Это верхние опоры пружины, а их две, отложите их на потом.



Расположите две опоры формы 3 фута-2 параллельно друг другу на расстоянии 4 1/8 дюйма друг от друга. Поместите между ними две квадратные трубы, две нижних пружинных опоры и два непросверленных уголка 4 1/8 дюйма x 1/4 дюйма.


После сборки приварите их вместе, чтобы нижняя сторона была гладкой. Стальная пластина 4 3/4″ x 5 1/8″ x 1/4″ на месте. Эта пластина представляет собой монтажную пластину бутылочного домкрата и располагается по центру под бутылочным домкратом, а не на верхней опоре.


Из-за множества различных бутылочных домкратов размер монтажной пластины может различаться.


Расположение отверстий в стальной пластине 1/4 дюйма и фанере 3/4 дюйма совпадает с расположением болтов верхней бетонной формы для скейтборда. Вы должны дважды проверить этот размер перед сверлением.

Возьмите оставшиеся стальные пластины 2′-10 x 9 1/2″ x 1/4″ и просверлите четыре отверстия 9/16″, как показано ниже.



Возьмите оставшиеся 2′-10 x 9 1/2 Фанера ” x 3/4″ и просверлите четыре отверстия 9Отверстия диаметром 16 дюймов показаны ниже.

Это верхние пластины, расположение отверстий отличается от расположения отверстий на нижних пластинах.



Поместите верхнюю бетонную форму для скейтборда на нижнюю форму в прессе. Проденьте болты через отверстия в фанере 3/4 дюйма, стальной пластине 1/4 дюйма и верхней опоре в сборе, закрепив ее болтами с гайками и шайбами, как показано ниже.

Между уголком и обеими сторонами боковых опор канала должен быть зазор 1/8 дюйма.



С помощью сверла 9/16″ просверлите четыре отверстия в каждом из последних 3′-2 каналов в обозначенном месте, как показано ниже. Это верхние опоры для пресса, а их две.



Расположите последние две верхние опоры 3′-2 параллельно друг другу на расстоянии 4 дюйма друг от друга. Поместите две квадратные трубы и две верхние пружинные опоры между верхним опорным каналом, как показано ниже. Прихватите их на месте, соблюдая правильный интервал и размеры.



Переверните эту сборку и поместите последний швеллер 2′-6 по центру между верхними опорными швеллерами, как показано ниже. Прихватите швеллер на место.

После сборки приварите на место стальную пластину 4″ x 7 3/16″ x 1/4″. Эта пластина является верхней пластиной домкрата для бутылок и располагается по центру под квадратной трубой.



После полной сборки завершите сварка конструкции. Маленькая круглая трубка на иллюстрации расположена по центру и также приварена к монтажной пластине. Она предназначена для предотвращения смещения верхней части бутылочного домкрата после установки на место.0019


Возьмите предварительно собранную верхнюю конструкцию и прикрутите ее к прессу с помощью 6-дюймовых болтов, гаек и шайб, как показано на рисунке. место, в зависимости от вашего домкрата. , вы можете использовать любой бутылочный домкрат, какой захотите, я просто сообщаю вам, для какого бутылочного домкрата был разработан пресс.0019

Обновление:

В последнее время я получаю много писем с вопросами, будет ли 5-тонный пресс оказывать достаточное давление. Для такого пресса, который больше предназначен для изготовления колод в качестве хобби, 5 тонн — достаточно большой домкрат. Вам нужно будет оставить шпон на более длительное время, и лучше всего нажимать только одну колоду за раз, но это сработает.

Если вы хотите поставить на место более крупный бутылочный домкрат, этот пресс может выдержать до 10-тонного бутылочного домкрата, прежде чем потребуется сделать пресс более прочным, чтобы выдерживать дополнительное давление.



Наконец, поднимите верхнюю бетонную форму и поместите что-то вроде деревянного бруска между формами, чтобы можно было прикрепить пружины. Возьмите каждую пружину и прикрепите ее к каждому из уголков через предварительно просверленные отверстия. Убедитесь, что они прикреплены очень хорошо.

Пружины выдерживают вес бутылочного домкрата, фанеры, стальных листов, уголков и бетона. Так что выбирайте пружины с умом. Вы должны иметь возможность получить их в магазине промышленных товаров или даже на свалке.
