Как сделать ручную лебедку своими руками
В домашней мастерской совсем нелишней будет небольшая тросовая лебедка с шестеренным приводом для поднятия и опускания грузов. Она сэкономит много сил и времени. Сделать ее можно из самых простых и доступных материалов и деталей. Причем с такой работой справится любой взрослый человек, имеющий некоторый опыт работы с металлом.
Понадобится
Материалы:
- 3 шестерни цилиндрические с односторонней ступицей;
- вал-шестерня;
- остатки листового металла;
- стальной круглый прут;
- круглый прут с наружной резьбой;
- несколько стандартных гаек;
- круглые трубы разного диаметра.
Инструменты: болгарка, сверлильный станок, сварочный аппарат, гаечные ключи, ручная отвертка, линейка, маркер.
Процесс изготовления ручной тросовой лебедки с шестеренным приводом из доступных материалов
На самую большую шестерню укладываем самую маленькую так, чтобы ступица первой шестерни оказалась внутри второй, ступица которой, в свою очередь, должна быть направлена наружу. В таком положении привариваем их друг к другу.
Располагаем шестерни и вал-шестерню в зацепленном положении так, как они будут располагаться в лебедке для обеспечения работы и уменьшения нагрузки на привод. После этого вырезаем из листового металла 2 одинаковые пластины необходимых размеров.
Сверлим в одной из пластин отверстие под вал двойной шестерни, вставляем его через отверстие снаружи и привариваем к ней. Под концы вала одинарной шестерни и вала-шестерни так же сверлим отверстия в пластине, но их валы направляем в противоположную сторону.
От металлической полосы отрезаем необходимую длину сверлим в ней отверстия под вал одинарной шестерни и вала-шестерни, а также еще 2 отверстия под крепление. Надеваем ее на эти валы, а в крепежные отверстия вставляем стержни с наружной резьбой и привариваем к пластине. Затем с помощью гаек на стержнях фиксируем полосу параллельно пластине.
В углах базовой пластины сверлим 4 отверстия, вставляем в них со стороны, противоположной шестерням, 4 длинных стержня с наружной резьбой и на их свободных концах крепим гайками вторую пластину.
Отрезаем от круглой трубы фрагмент немного короче, выступающей за пределы полосы части вала-шестерни. Ручной привод выполняем из узкой полосы с приваренным на одном конце болтом с надетым на него отрезком свободно вращающейся трубы, а на другом просверливаем отверстие с резьбой, к которому с противоположной стороны относительно ручки привариваем ранее приготовленный фрагмент круглой трубы.
Во фрагменте трубы сверлим в продольном направлении на боковой поверхности 2 отверстия, нарезаем в них резьбу и вкручиваем 2 фиксирующих болта под плоскую отвертку. Надеваем фрагмент трубы на конец вала-шестерни и закручиваем болты.
Надеваем на конец вала одинарной шестерни круглую трубу, пропустив ее через отверстие в дальней пластине. В трубе ближе к пластинам сверлим сквозные отверстия. В отверстие, расположенное ближе к пластине с закрепленными шестернями, вставляем болт и затягиваем на противоположной стороне гайку.
К основанию пластин с внутренней стороны в горизонтальном положении привариваем по одной полосе с отверстием в центре.
Окрашиваем полученную тросовую лебедку в соответствии с эргономическими принципами и требованиями технического дизайна. Вставляем в отверстие в трубе у дальней пластины конец тросика, другой конец, пропустив через блок на потолке, закрепляем на поднимаемом грузе.
При вращении ручного привода трос наматывается на трубу и поднимает груз. При вращении ручки в обратную сторону тросик стравливается и груз опускается.
Смотрите видео
Лебедка своими руками
Лебедка, своими руками изготовленная, позволяет с легкостью перемещать большие грузы в домашних условиях без привлечения дополнительной рабочей силы. С помощью такого устройства можно переносить грузы и строительные материалы даже для вспашки земли.
Схемы грузовой лебёдки.
Сфера применения и виды лебедок
Лебедка своими руками – это барабанная установка, в которой передается тягловое усилие с барабана при помощи гибкого элемента: троса, каната, цепи и т. д. Чаще всего лебедка, сконструированная своими руками, используется для поднятия груза, а в некоторых случаях и для перемещения груза в горизонтальном направлении.
В зависимости от сферы применения лебедки бывают:
- Буксирная: применяется на морских судах для хранения, выбирания и травления троса,
- Швартовая: часть швартовного механизма, потравливает трос при отклонении.
- Сценическая: механизм подъема и перемещения декораций.
- Топенантная: поднимает и опускает грузовые стрелы.
- Грузовая: используется для поднятия и перемещения грузов на цепи или тросе.
- Автомобильная: закрепляется на автомобиле. Используется для перемещения транспортного средства. Для этого свободный конец закрепляется на любой предмет, неподвижный и превышающий по массе автомобиль. Автомобильная лебедка может быть съемная и стационарная.
Схема лебедки с ручным приводом.
По типу привода (электро или ручной) лебедки подразделяются на следующие группы:

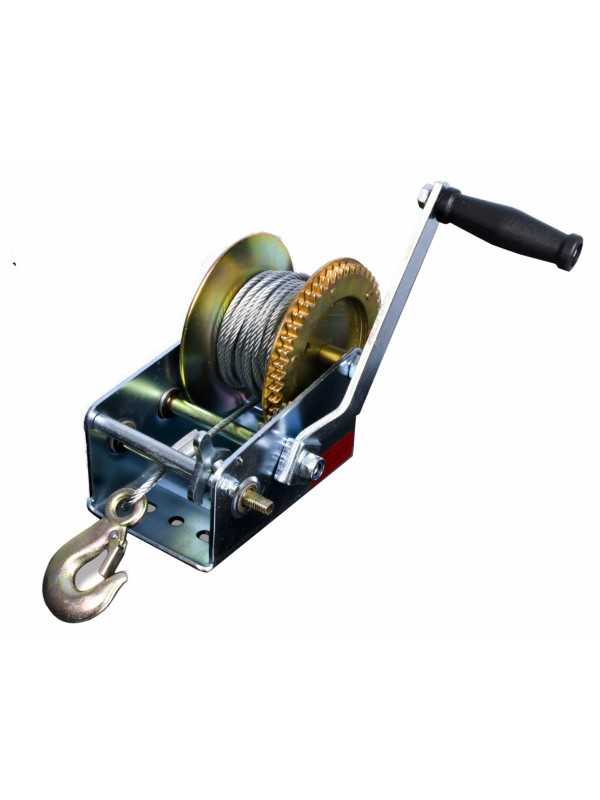

- Ручные, как правило, имеют небольшие размеры, просты в использовании. Не требуют больших финансовых затрат. При этом ручные лебедки – самые трудозатратные.
Таких устройств вполне хватает для редкого использования, в особых случаях. Все модели имеют храповик, позволяющий зафиксировать трос. Существует 2 подтипа ручных лебедок: напольные и настенные.
- Электрические представляют собой барабан, вращающийся под действием электрического двигателя. Такие электроустройства позволяют поднять более 4 т груза.
- Гидравлические лебедки обладают очень сложной конструкцией, которую не повторить самостоятельно. Для работы устройство включает насос с приводом, а также бак для масла.
- Механические представляют барабан, вращающийся под действием мотора, что делает такие устройства достаточно мощными. Основной недостаток состоит в следующем: при неисправности в моторе, устройство работать не сможет и станет совершенно бесполезным.
Вне зависимости от вида принцип действия лебедок примерно одинаков. Основную часть самодельной лебедки составляют барабан с наматывающимся на него тросом, а также передача, предназначенная для уменьшения нагрузки. Привод может быть разным: винтовым, червячным или рычажным.
Все детали закрепляются на раме с пазами или проушинами. Пазы служат для соединения с поверхностью при помощи болта, а проушины – для цепи, которая позволяет зафиксировать устройство на опору.
Вернуться к оглавлению
Купить или собрать?
Схема лебедки с электрическим приводом.
Покупные инструменты и устройства обладают одним важным преимуществом: чаще всего они не требуют сборки и уже готовы к эксплуатации. В магазине можно приобрести более современные модели, например, с электроприводом. Так какую же выбрать? И стоит ли покупать?
Ответ на этот вопрос зависит от целей использования устройства, а также от того, как часто оно будет применяться.
Лебедки с электроприводом более удобны и функциональны: они позволяют переносить грузы с гораздо большей массой, при этом, не требуя никаких усилий. В то же время, их не всегда удобно использовать, так как для работы необходимо подключить их к сети. Обычные устройства от электричества не зависят, но требуют приложения силы.
При покупке лебедки в первую очередь нужно обращать внимание на диаметр вала. Основание не должно быть слишком тонким, иначе трос будет часто ломаться. Затем проверить установку натяжного элемента, точнее, качество его фиксации.
Места соединения деталей должны быть обязательно прочными, иначе при большой нагрузке вал может сорваться. Наконец, должен быть качественным и сам материал, из которого сделано устройство, чтобы при эксплуатации оно не стиралось от трения троса.
Этими же правилами нужно руководствоваться при самостоятельном изготовлении устройства.
Если принято решение сделать ручную лебедку своими руками, то нужно следовать приведенным ниже инструкциям.
Вернуться к оглавлению
Изготовление ручной лебедки
Схема расчета тягового усилия лебедки.
Перед тем как приступить к работам по конструированию лебедки любой конструкции, следует разработать чертежи всех элементов устройства с указанием точных размеров. Такой подход к конструированию облегчит выполнение всех последующих работ и предотвратит появление конструкционных ошибок.
Этот вариант можно считать самым простым для выполнения. Все необходимые материалы найти легко, они в буквальном смысле всегда под рукой.
Самодельная лебедка. В первую очередь закрепляется ось. Сделать это можно любым способом, например, вбить ее в землю. На ось надевается кусок трубы, затем закрепляется трос. Под его нижний виток подсовывается труба, черенок или жердь, т. е. любой предмет, способный выполнить роль рычага. С вращением рычага, трос постепенно наматывается, и предмет сдвигается с места.
Такое примитивное устройство полноценным инструментом назвать сложно. Тем не менее, возложенные на него функции оно выполняет прекрасно, позволяя человеку сдвинуть с места даже очень тяжелый предмет. Такая лебедка пользуется популярностью у автомобилистов, так как прекрасно помогает вытащить застрявший автомобиль.
Самый распространенный вариант самодельных лебедок ручного типа – намотанный на катушку трос.
На раме будущей лебедки нужно установить крепления: для того чтобы устройство эффективно работало, его нужно прочно установить на неподвижный объект.
На валу устанавливается звездочка, после чего к ней присоединяется рукоятка. Затем катушка прочно соединяется с большой звездочкой так, чтобы было сцепление с маленькой. Один конец троса присоединяется к катушке, а на второй нужно прицепить карабин.
Таким образом можно сделать достаточно простую барабанную лебедку.
Вернуться к оглавлению
Лебедка с электрическим приводом
Подключение блока управления.
Лебедка из стартера тоже может быть изготовлена самостоятельно. Но для этого необходимо иметь навыки работы со сваркой. Главный элемент – автомобильный стартер. Желательно, чтобы он был с планетарным редуктором. Такой можно найти, разобрав старые автомобили.
Кроме стартера нужно найти следующие запчасти и инструменты:
- аппарат для сварки;
- болгарку;
- лист металла;
- трос;
- редуктор;
- шестеренки;
- барабан;
- измерительные приборы;
- электропроводку.
Лист металла нам понадобится для монтажа конструкции. Если не удается найти подходящую деталь для барабана, его можно изготовить.
- Вырезают два металлических круга диаметром около 30 см.
- Сверлят отверстие точно в центре каждого круга.
- Затем делают отверстия вокруг центра, всего 6 штук.
- На каждом диске делают 4 крепления для ступиц, закрепляют ступицы.
- Диски скрепляют с помощью шпилек.
Установка деталей должна проходить на специальной площадке, для которой понадобится металлический лист (лучше стальной).
Трубу нарезают болгаркой по чертежу. Заготовки раскладывают на поверхности (необходимо, чтобы она была идеально ровной) и сваривают все детали электросваркой, затем обрабатывают швы, после чего прикрепляют площадку для крепления двигателя. Раму зашкуривают, покрывают слоем грунтовки, затем красят.
Барабан соединяют с редуктором так, чтобы вал «смотрел» вверх. На следующем этапе редуктор соединяется со стартером в следующем порядке:
- Переходник устанавливают в верхнюю часть редуктора: он понадобится для установки стартера,
- На первичный вал устанавливают шестерню с оптимальным размером зубьев.
- Включают стартер. Если установка проведена правильно, редуктор и вал легко соединятся.
На первичный вал надевается шестерня. Все узлы устройства хорошо соединяются. Затем можно провести электропроводку к стартеру, установить пульт управления.
Во время работы на механизм могут попасть различные загрязнения. Их нужно тщательно удалить. Затем устройство грунтуют и красят в любой цвет.
Такая лебедка может устанавливаться на переднюю часть автомобиля. Лучше закрепить ее на бампер, его верхнюю часть – тогда конструкция будет более надежной.
Изготовление лебедки не представляет особой сложности для тех, кто имеет определенные навыки и разбирается в чертежах.
