Как сделать самодельный токарный станок по металлу

Станок токарный предназначается для того, чтобы изготавливать и обрабатывать изделия из металла. Профессиональные аппараты довольно дороги. Сэкономить возможно, если сделать самодельный токарный станок по металлу. Осуществляется это различными методами.

Конструктивные особенности

Всякий токарный станок по металлу заключает в себе такие компоненты:

  • привод – ключевой узел станка, от которого зависит мощность оборудования. Выбрать мотор достаточно сложно. В маленьких устройствах возможно применять движок от обыкновенной стиральной машинки, электродрели. Минимальная мощность привода должна составлять 200 Вт, число об/мин – 1500,
  • станина – несущая рама устройства. Ее можно изготовить из брусков дерева, уголков из стали. Станина для токарного станка должна быть прочной. В противном случае устройство сломается из-за вибрационного воздействия,
  • задняя бабка – материалом изготовления служит пластинка из стали, к которой приварен металлический уголок. Пластинка упирается в направляющие несущей рамы. Она предназначается для того, чтобы фиксировать заготовки из металла при обрабатывании,
  • передняя бабка – аналогична задней, однако устанавливается на перемещающейся раме,
    ведущий, ведомый центр,
  • суппорт – элемент упора для рабочей части.

Момент вращения от привода к рабочей части сообщается разными методами. Кто-то монтирует ее на приводной вал. Это делается для экономии пространства и денежных средств. Также момент вращения возможно сообщать посредством фрикционной/ременной/цепной передачи. У любого из данных способов имеются собственные минусы и плюсы.

Хотите возобновить треснувшие раскатные конусы? Попробуйте проверенную технологию высокопрочной наплавки! В короткие сроки, долговечно, качественно. Подробности по телефону 7(343) 302-10-26.

Ременная передача для электропривода стоит дешевле всего, весьма надежна. Чтобы изготовить ее, примените ремень, который снят с иного агрегата. Минус подобной передачи заключается в том, что ремень постепенно изнашивается. Частота его замены зависит от интенсивности эксплуатации.

Цепная передача имеет более высокую цену, больше по размеру, однако располагает длительным эксплуатационным периодом. Фрикционная передача – средний вариант между цепной и ременной.

Собирая своими руками токарный станок, используйте ту передачу, которая считается подходящей для решения ваших задач. К примеру, в мини-токарном станке рабочую часть желательно монтировать прямо на вал.

Создание суппорта

Суппорт считается важнейшим элементом токарного станка. От него зависимо качество изготавливаемого изделия, количество сил и времени, которое вы затратите на его производство. Суппорт находится на особых салазках, перемещающихся по направляющим, которые установлены на несущей раме. Перемещение выполняется в 3 стороны:

  • продольно. Рабочая часть устройства перемещается по длине детали. Данное движение применяется, чтобы вытачивать резьбу в изделиях, снимать металлический слой с детали,
  • поперечно. Рабочая часть передвигается под углом в девяносто градусов относительно оси детали. Применяется, чтобы вытачивать канавки, отверстия,
  • наклонно. Передвижение осуществляется под различными углами. Используется, чтобы вытачивать канавки на поверхности заготовки.

Изготавливая суппорт самодельного токарного станка по металлу своими руками, нужно помнить, что он подвергается изнашиванию из-за вибрационного воздействия. Крепежные элементы расшатываются, появляется люфт. Качество производимых изделий ухудшается. Чтобы предотвратить это, нужно время от времени выполнять настройку суппорта.

Настраивать суппорт необходимо по промежуткам, люфту, сальникам. Убрать промежутки возможно, вставляя клинья промеж направляющих и каретки. Люфт заготовки устраняется специальным винтом.

Если в устройстве изношены сальники, их нужно хорошо помыть, смазать масляной жидкостью. При сильном изнашивании целесообразно поменять сальники на другие.

Как собрать устройство

Чтобы собрать токарный станок по металлу своими руками, нужно выполнить следующие действия:

  1. Сборка станочной рамы из балок, швеллерных элементов. Если вы намереваетесь осуществлять обрабатывание крупных заготовок, используйте материалы, способные выдержать значительную нагрузку. Например, если вы желаете обрабатывать детали из металла, имеющие длину больше 5 см, толщина материалов для рамы должна составлять минимум 0,3 см для уголков и 3 см для стержней.
  2. Установка продольных валов с направляющими на швеллерные элементы. Присоединение валов осуществляется посредством сварочного аппарата либо болтов.
  3. Изготовление передней бабки. Для этого применяется гидравлический цилиндр с толщиной стенок минимум 0,6 см. В него требуется запрессовать пару подшипников.
  4. Прокладывание вала. Применяются подшипники большого внутреннего диаметра.
  5. Заливка смазки в гидравлический цилиндр.
  6. Установка шкива и суппорта с направляющими.
  7. Монтаж электрического привода.

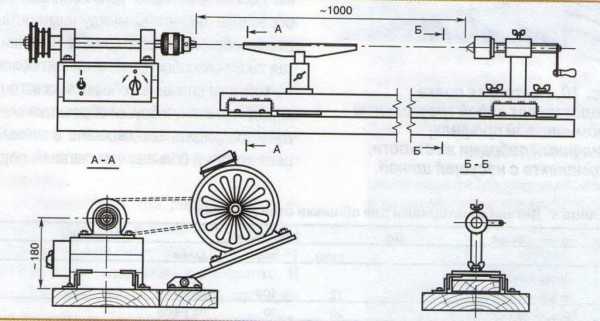

Если посмотреть на чертежи токарного станка, можно заметить, что для увеличения устойчивости держателя резца применяется подручник, внизу агрегата фиксируется тоненькая металлическая полоска. Она предназначается для того, чтобы защищать рабочую часть устройства от деформирования при обрабатывании заготовки.

Как выбрать электропривод

Самым значимым элементом сделанного своими руками токарного станка считается электропривод. Благодаря ему двигается рабочая часть устройства. Следовательно, чем выше мощность привода, тем больше мощность всего станка. Выбирать движок необходимо, учитывая величину деталей из металла, которые вы намереваетесь обрабатывать.

Для обработки небольших заготовок оптимально использовать привод мощностью 1 кВт. Его возможно снять с ненужной швейной машинки. Для обрабатывания крупных деталей необходим движок мощностью 1,5 кВт.

Если вы используете схемы, собирая станок токарный по металлу своими руками, помните, что все электрические элементы должны иметь надежную изоляцию. Если вы не умеете обращаться с электричеством, обратитесь к профессионалу. Так вы точно не получите травму.

Как создать станок из дрели

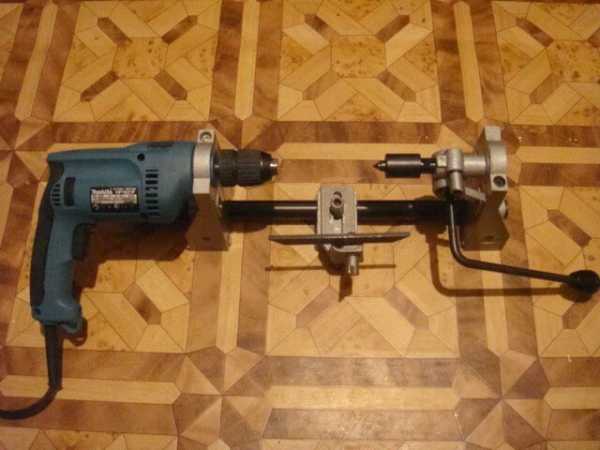

Если вы желаете сэкономить и облегчить сборку станка, примените вместо движка обыкновенную электродрель. Так вы сможете:

  • быстро собирать и разбирать токарный станок своими руками. Электродрель легко демонтируется со станины, может быть применена для сверления отверстий,
  • без труда транспортировать устройство. Особенно это актуально для тех, кто обрабатывает детали в гаражном помещении, на улице,
  • сэкономить деньги. Электродрель позволяет не задействовать передачу, применять заменяемые насадки в качестве рабочего инструмента.

Разумеется, данный аппарат обладает определенными минусами. Как сделать токарный станок по металлу на базе дрели, чтобы можно было обрабатывать большие заготовки? Ответ – практически никак. У электродрели довольно маленький момент кручения, большое количество оборотов. Возможно изменить данные показатели, если монтировать ременную передачу. Однако конструкция станет намного сложнее. Станок потеряет свое ключевое достоинство.

Изготавливать токарный станок на базе электрической дрели рекомендуется тем, кто намеревается обрабатывать только маленькие заготовки. Для создания устройства понадобится все то же, что и для обыкновенного станка, кроме привода и передней бабки. Несущей рамой может выступать обыкновенный стол, верстак. Электродрель фиксируется посредством хомута, струбцины.

Используя станок, в который установлен самодельный токарный патрон, возможно осуществлять вытачивание заготовок, их окрашивание, наматывание проволоки на трансформаторное устройство, создание спиральных насечек.

Особенности функционирования

Как и у всякого иного оснащения, у токарных/фрезерных станков своими руками имеются собственные особенности. Их нужно принимать во внимание, собирая и эксплуатируя устройство. Например, при обработке больших заготовок либо при применении мощного электромотора проявляется значительное вибрационное воздействие. Оно может довести до возникновения неточностей. Для того чтобы предотвратить это, ведущий и ведомый центры устройства нужно монтировать на одинаковой оси. Если вы намереваетесь монтировать лишь ведущий центр, прикрепите к нему кулачковый агрегат.

В собственноручно сделанные аппараты нежелательно ставить коллекторный движок. Он может самопроизвольно увеличивать количество оборотов. Это доводит до того, что заготовка вылетает, случаются различные травмы, портится оснащение. Если вы все же установили подобный движок, не забудьте монтировать вместе с ним редуктор, понижающий обороты.

Наилучшим мотором считается асинхронный. Он не повышает количество оборотов при обрабатывании заготовки, стоек к высоким нагрузкам, дает возможность обрабатывать изделия из металла шириной до дециметра.

Техника безопасности

Эксплуатируя самодельное устройство, соблюдайте такие правила:

  • Резец должен быть параллелен поверхности детали, которая обрабатывается, иначе станок сломается из-за соскакивания инструмента.
  • При обработке торцов заготовка должна упираться в заднюю бабку.
  • Используйте особый щиток либо очки для того, чтобы защитить органы зрения от летящей во все стороны стружки металла.
  • После окончания обработки станок необходимо очищать, убирая стружку металла и иной производственный мусор. Не допускайте попадания мелких частичек в электрический движок самодельного токарного станка для обработки металлических заготовок.

shop.deloproltd.ru

Самодельные станки с фото и видео

После первых проб и не большего опыта в холодной ковке, решил я смастерить небольшой ручной станок для холодной ковки улитка, который будет превращать профиль, квадрат или полосу в красивые спиральные завитки. Идею такого типа станка я увидел в необъятных просторах интернета, устройство просто и ясно как светлый день, а вот над исполнением пришлось подумать и посмотреть завалявшиеся железки в гараже. Заглянув в гараж увидел маховик от москвича 412 — то что надо, отталкиваясь от него я начал собирать станок.В металлоломе нашел ступицу, не знаю от чего, но мне она как раз подошла, в принципе ее можно было бы самостоятельно сделать из вала и трубы подходящих под диаметр подшипников. Остальные элементы как трубы, уголки, полосы, профиля у меня были и я начал сборку. Начал я с подготовки маховика вырезал из листа 8 мм круг равный внутренней части маховика …

Читать далее »

samodelkityt.ru

Самодельные станки и приспособления | Мастер Винтик. Всё своими руками!

Простые настольные станки для домашней мастерской

Когда у домашнего мастера есть станки, тиски, различные приспособления и конечно, весь необходимый инструмент — то и работу выполнять приятней и быстрее. Поэтому сегодня речь пойдёт именно о них — наших помощниках! 🙂

 Настольные тиски

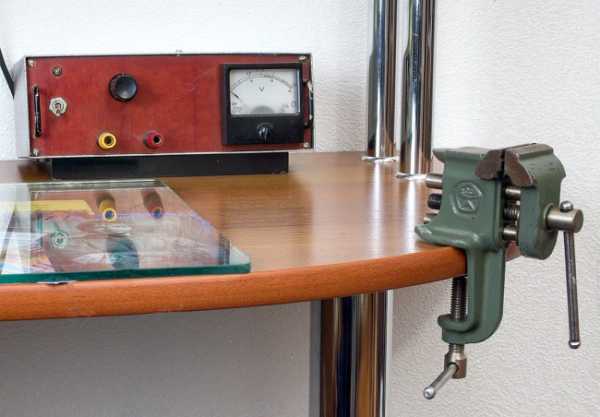

Первыми подверглись модернизации настольные тиски, их крепление к столу при помощи струбцины не очень удобно, да и мебель такое крепление «коцает» изрядно.

Тем более что для меня основное использование этих тисков — «третья рука» при пайке проводов к платам, разъемам и т.д.

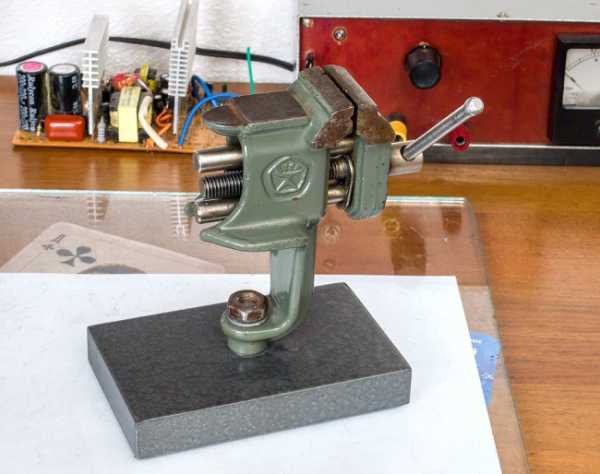

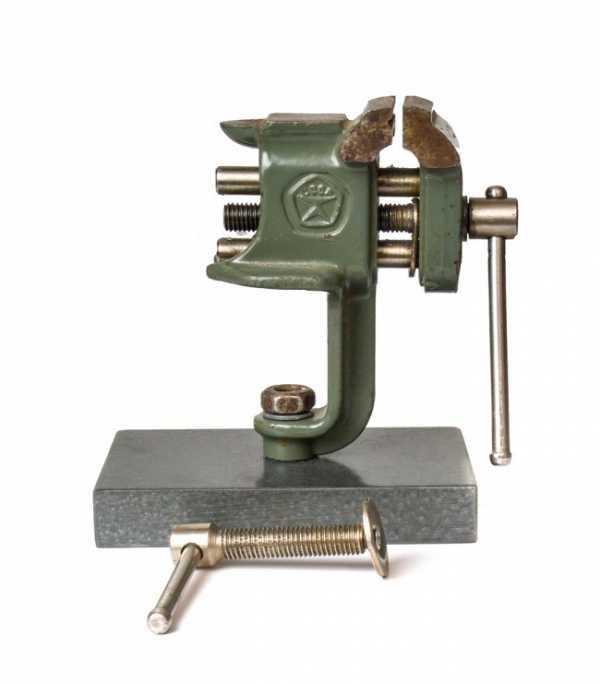

Основанием послужила пластина из металла толщиной 20 мм размером 8×12 см., на которой были и закреплены тиски.  Снизу на пластину приклеил две полоски тонкой резины, что бы не скользили по столу, и не царапали мебель. Пользоваться тисками стало намного удобнее.

Возможность крепления при помощи струбцины тоже сохранилась, нужно просто скрутить тиски с подставки и вместо винта крепления к подставке вкрутить винт струбцины.

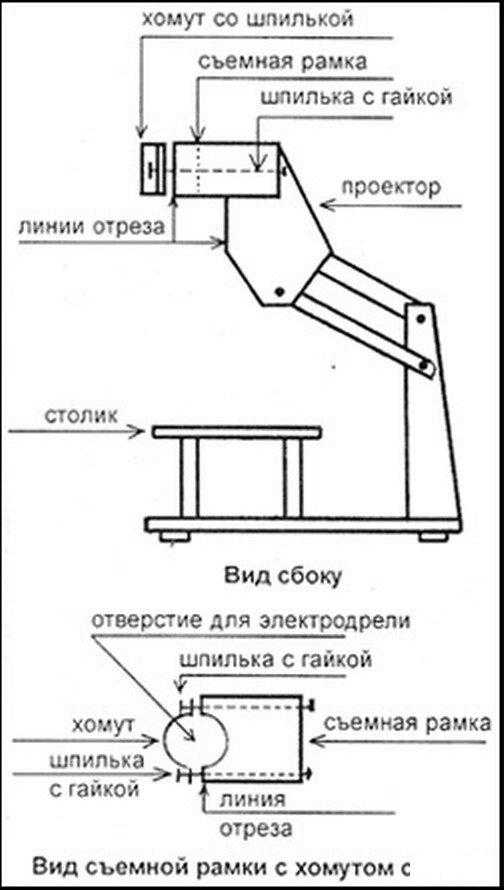

Самодельный сверлильный станок

Далее настал черёд «сверлилки» для печатных плат, раньше платы сверлил шуруповертом, что было не очень удобно (скажу больше очень неудобно).

Решил сделать небольшой  настольный сверлильный станочек.

Конструкцию подсмотрел в интернете. Двигатель нашел в своих залежах, цанговый патрон купил в магазине, остальное из подручных материалов.

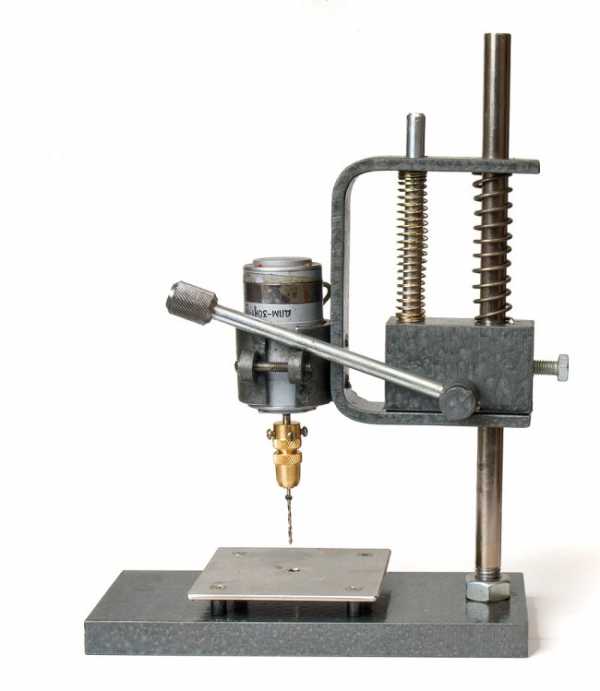

Получилось вот такой сверлильный станочек.

Размеры станка (Д.Ш.В.) 15×7х22 см.

Самодельное точило

Следующим пунктом было изготовление небольшого точила для заточки сверл, правки отверток, заточки ножей и т.д.

Здесь основная проблема была в поисках двигателя. Двигатель нашел от устройства считывания перфолент — мощностью 250вт 900 об/мин. Корпус изготовил из текстолита, насадку для крепления точильного камня выточил знакомый токарь.

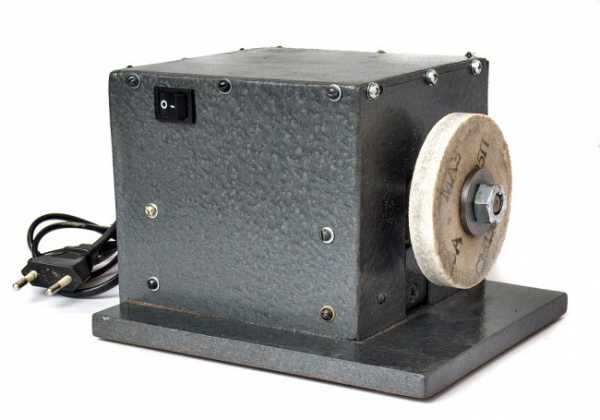

Размеры 17×15х12 см. Работа точила мне понравилась, небольшие обороты двигателя позволяют затачивать мелкие инструменты не пережигая металл.

В. Болдырев (сайт:FOTOTANK.RU)




П О П У Л Я Р Н О Е:

  • Вторая жизнь старого унитаза
  • Садовая лавочка своими руками

    В каждой семье сегодня есть такой необходимый атрибут — унитаз. Со временем старый унитаз заменяется на новый, красивый, с модным дизайном. Что же делать со старым унитазом?

    Сегодня мы будем утилизировать старый унитаз, а точнее одну из его составных частей – водосливной бачок.

    Подробнее…

  • О полотнах лобзика
  • Большое разнообразие видов и размеров лобзиков. Начинающему мастеру трудно сразу разобраться в них, он может легко запутаться при выборе правильного полотна для той или иной поделки. Давайте в этой статье рассмотрим типы и описание каждого вида полотна.
    Подробнее…

  • Технология работы с бисером.
  • Бисером называются мелкие круглые или граненые шарики, короткие трубочки из стекла, фарфора, пласт­массы, керамики, металла с отверстием для низания. Они могут иметь самые разные формы и размеры. Би­сер, изготовленный в виде коротких трубочек, называ­ется рубленым или просто рубкой. Подробнее…


- н а в и г а т о р -


Популярность: 52 508 просм.


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ


www.mastervintik.ru

Самодельные станки и инструменты

Новая подборка отличных самодельных станков и новых инструментов.

Ходули для мастеров отделочников

1. Ходули – очень нужные и полезные вещи для отделочников и электриков. Если у вас нет желания отваливать за них 15000-20000, можно сделать почти бесплатную версию. Стоит только оглянуться вокруг и обязательно найдется подходящий хлам, который еще не успели выбросить. Выбрасывать на них скорее всего не стоит, но для работы этот инструмент – самое то!


Чертеж строительных ходулей https://yadi.sk/d/fGIOtTVBp7T3D

Опрыскиватель на акб

2. Кто пользовался ручным опрыскивателем, знает, это отличное crossfit упражнение, когда накачиваешь воздух. Также понадобятся 12 вольтный кислотно-свинцовый аккумулятор, остаётся только установить автомобильный ниппель. Как вариант, всё это хозяйство может расположиться в рюкзачке.

3. В этом сезоне обязательно модернизируйте свой опрыскиватель.

Тележка для мастерской

4. Странная на первый взгляд тележка. Для перевозки листового материала – это малогабаритная простая штука. В отличие от устройство для переноски гипсокартона и других листовых материалов, здесь не требуется прикладывать большие физические усилия, чтобы удерживать на весу предметы. Гораздо приятнее перекатывать на тележке.

Захват для листов фанеры

5. Если сделать подобный вариант держателя для листов, то будет удобно их переносить. Нет нужды выворачивать руки, чтобы удобно захватить лист гипсокартона или фанеры.

6. Интересное приспособление для заточки ножей рубанков, стамесок и другого режущего инструмента. Конструкция простая. При желании сможет сделать каждый.

Нотчер

7. Классный вариант торцевателя или, как его называют, нотчера. Позволит просто сделать врезку в трубу или быстро заторцевать конец трубы. Сила прижима регулируется при помощи болта. Вставляем хвостовик в дрель или шуруповёрт и получаем ровное отверстие.

Самодельный инструмент – ножовка

Автор канала “A-QX: Club” показал, как сделать из отходов ножовку. Это старый образец, переделанный на новый лад. В данной самоделке использованы небольшие досочки и шпильки. Были небольшие куски, просверлил отверстия диаметром 5 миллиметров, крутил шпильку диаметром 6. Зажал гайкой. Также с другой стороны. Длина планки 23,3 сантиметра. Размер другой планки – 27,5. Третья – 18,5.

В заготовках сделал дырку глубиной 3 сантиметра. Посередине вырез. Овальное отверстие под шпильку. С другой стороны вырез, углубление, отверстие.

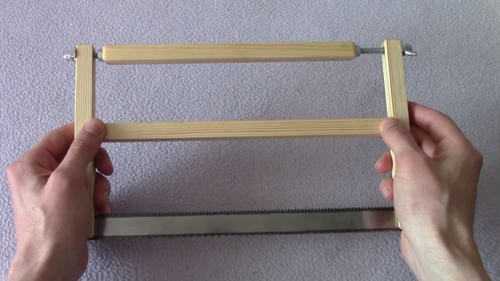

Начинаем собирать ножовку. Планка собирается посередине. Вставляем ножовочное полотно. Берём заклепки для удержания полотна. Детали с резьбовыми шпильками устанавливаем сверху.

Нарезка видео про самодельные станки

izobreteniya.net

Самодельные токарные станки по дереву, металлу

Мужчины бывают двух категорий: те, которые все делают самостоятельно и те, которые для решения своих проблем ищут первую категорию мужчин. Но, не будем углубляться в эту философскую дискуссию,  ведь статья предназначена именно для первой категории.

Любителям самостоятельно мастерить и изобретать сегодня есть на чем разогнаться – любой инструмент или материал  на выбор. Даже если не все возможно купить, то можно арендовать на время. Хотя такой вариант не всем подходит. Настоящий мастер хочет, чтобы у него был полный комплект инструментов и станков. Так постепенно гараж или сарай превращается в миниатюрный заводик, которому под силу практически все. И вот именно в этих гаражах можно встретить самодельные станки и приспособления, которые необходимы любому мастеру. Такие станки появляются у тех, кто действительно любит что-то делать своими руками. Конечно, можно приобрести готовый станок, но это дорого и не каждый может себе позволить сделать такое приобретение, притом, что использовать его вы будете время от времени.

Самодельный токарный станок

Стоит сразу уточнить, что самодельные токарные станки, как впрочем, и заводские, различаются на станки по работе с деревом и метеллом. Для того чтобы сделать самодельный станок по дереву, не нужно все детали делать из металла, они могут быть и деревянными.  Разнообразные самодельные токарные станки по дереву можно посмотреть на сайте Интернета. Здесь можно найти и совсем примитивные самодельные станки по дереву, и более сложные механизмы. Все зависит от вашего умения и того, для чего вам такой станок нужен.

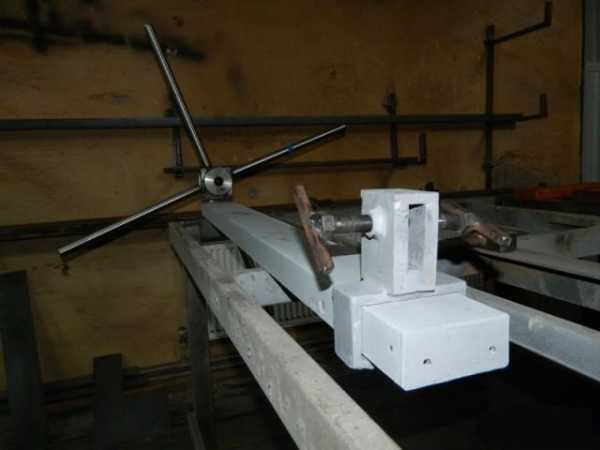

Самодельный токарный станок по металлу можно сделать из бетонной конструкции. Из бетона можно выполнить станину и некоторые подвижные детали. Также можно использовать смесь цемента и эпоксидки. По прочности такой материал не ступает чугуну. Главное, что такие самодельные токарные станки по металлу могут устанавливаться в любом гараже. Но, конечно, некоторые детали все равно придется изготавливать из металла. Это винты, рукоятки или направляющие. Кстати заранее нужно продумать все варианты изготовления отдельных деталей. А вот точность работ на самодельных станках ничуть не меньше. Кроме того, он может использоваться и как самодельный сверлильный станок.
