Небольшой токарный станок для обработки древесины действительно может быть очень простым. Общая компоновка и основные узлы известны—это станина с направляющими, передняя и задняя бабки; первая выполнена заодно со станиной, вторая—подвижная в направляющих; на передней бабке смонтирован шпиндель с приводом, на задней—поддерживающий центр. Собственно, особенность станка, его простота и возможность изготовления умельцем определяются конструкцией основных узлов.

При желании изготовить станок в домашних условиях прежде всего приходится решать, каким будет привод. Для малого деревообрабатывающего токарного станка это может быть электродрель, двигатель от стиральной машины или другой бытовой техники мощностью 200—500 Вт при 1400—2200 оборотах в минуту, желательно с готовой клиноремен-ной передачей В созданном станке использован привод от стиральной машины СМР-1,5

Станина была изготовлена из стальных уголков 45×45 мм от старой кровати, сваренных в виде плоской прямоугольной рамы со стойкой (передней бабкой) для установки шпинделя. Шпиндель выполнен в виде вала со стаканом-патроном для закрепления обрабатываемой детали на одном конце и шкивом клиноременной передачи на другом. Вал шпинделя собран с двумя шарикоподшипниками № 203, каждый из которых установлен в корпусе, а корпуса подшипников закреплены на передней бабке болтами М8.

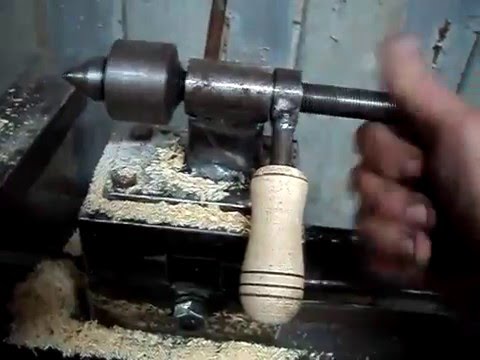

Задняя бабка сварена из стального уголка и пластины, опирающейся на направляющие станины Фиксация задней бабки обеспечивается еще одной пластиной, контактирующей внизу с полками уголков направляющих и связанной с задней бабкой болтом М8 К верхней плоскости задней бабки приварены две гайки М8, в которые ввернут задний центр (болт М8х60, конец которого обработан под 60°). В рабочем положении он фиксируется контргайкой.

Упор для рабочего инструмента представляет собой П-образную рамку, привернутую болтами М8 к станине. В качестве инструмента используются стамески длиной не менее 300 мм, изготовленные из старых напильников. При работе стамески опираются на верхний уголок упора.

При изготовлении станины особое внимание нужно уделить сборке направляющих—двух продольных уголков Их параллельность и совпадение плоскостей верхних полок нужно обеспечить перед сваркой любыми средствами фиксирования: вкладышами, струбцинами и т. п.
Направляющие станины следует использовать как базу для обеспечения наиболее важной качественной характеристики станка—совпадения осей переднего и поддерживающего центров. Вначале нужно приварить к задней бабке две гайки, навернутые на болт, — поддерживающий центр. Перед сваркой их следует зафиксировать посередине, обеспечив параллельность оси поддерживающего центра и направляющих Затем в патрон собранного с подшипниковыми опорами шпинделя необходимо вставить передний центр—специально заточенный на конус стержень. Ось центра должна строго совпадать с осью шпинделя. Это легко проверить по радиальному биению боковой поверхности центра при повороте патрона.

Шпиндель с передним центром нужно предварительно выставить на передней бабке так, чтобы его ось была параллельна направляющим и, кроме того, совпадала с осью поддерживающего центра. Совпадение осей центров легко проверяется на глаз при их совмещении после соответствующей перестановки и фиксации на направляющих задней бабки. Только после этого можно сверлить четыре отверстия под резьбу М8 на передней бабке через соответствующие отверстия в корпусах подшипников для их крепления.

После окончания сборки следует проверить легкость вращения вала шпинделя и соосность переднего и поддерживающего центров и зафиксировать корпуса подшипников прихваткой.
Электродвигатель крепится к задней поверхности передней бабки. Вначале по месту сверлятся отверстия, затем они распиливаются, и перемещением крепежных болтов двигателя в пазах обеспечивается натяжение клинового ремня. Для исключения травмирования ремень передачи и оба шкива закрыты кожухом.

Пульт управления крепится на передней бабке по месту. Он представляет собой коробку с конденсаторами внутри и тумблером для отключения электропитания двигателя на передней стенке. Электродвигатель от попадания стружек и пыли закрыт экраном из листового алюминия.

В заключение напомню об особенностях работы на станке. Инструмент (стамеску) нужно держать перпендикулярно обрабатываемой поверхности. При обработке торцовых поверхностей в качестве опоры можно использовать заднюю бабку Поддерживающий центр применяется для обработки длинных (более 150 мм) и тонких заготовок. При работе вблизи поддерживающего центра стружку следует снимать поменьше, чтобы не нарушить центровку.

Чертежи станка

токарный, станок по дереву, станины, бабки

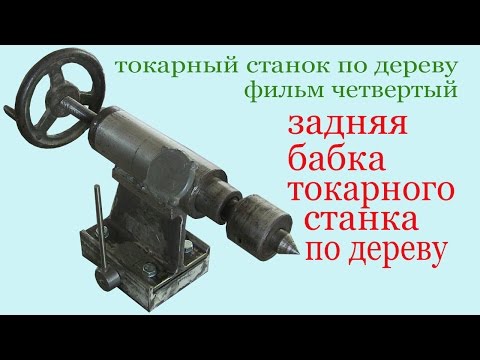

Задняя бабка токарного станка по дереву своими руками

		Главная » Разное » Задняя бабка токарного станка по дереву своими руками Задняя бабка токарного станка по дереву своими руками Токарный станок по дереву – ценное оборудование для любого столяра. Неважно, используется агрегат в цеху или исключительно для мелкой работы в бытовой мастерской, иногда детали выходят из строя и требуют замены. Многие из частей токарного станка по дереву, вполне возможно сделать дома своими руками. Это будет экономичнее и практичнее покупки конструктивного элемента промышленного производства. Функциональные особенности и устройство Задняя и передняя бабки любого токарного станка – важные детали конструкции, каждая из которых выполняет свои функции. Передняя бабка. От точности изготовления данной детали зависит качество всей конструкции в результате. На передней бабке расположен шпиндель, который передает на обрабатываемую деталь движение кручения. Основными элементами передней бабки являются: корпус; шпиндель; подшипники; конструкция для контроля направления движения шпинделя; устройство, которое контролирует скорость движения шпинделя; устройство для подключения и установки оборудования. Задняя бабка. Это опорный узел деревообрабатывающего токарного станка, который предназначен для фиксации заготовки. Основные элементы конструкции задней бабки: корпус; пиноль; маховик; рукоятка маховика; винт, чтобы перемещать заднюю бабку в поперечном направлении. Задняя бабка имеет в пиноли отверстие, куда вставляется инструмент для обработки детали. Во время рабочего процесса бабка передвигается по станине для подборки оптимального расстояния в зависимости от длины обрабатываемой заготовки. Можно ли их сделать своими руками? Для изготовления передней и задней бабки своими руками достаточно иметь схему или чертеж и несколько важных инструментов. При наличии опыта и определенной сноровки это не составит труда. Необходимые инструменты и материалы Для изготовления простой задней бабки мастеру понадобится: сварочный аппарат; пара подшипников; три болта и несколько гаек; два отрезка простой водопроводной трубы; листовая сталь толщиной 4-6 мм. Подшипники и болты с гайками подойдут любые, которые есть у мастера в его запасах. Внутренний диаметр в подшипниках оптимален в радиусе 10-15мм. Чтобы сделать ходовой винт понадобятся болта М12 длиной 8-10 см. Схемы и чертежи Пошаговая сборка и монтаж своими руками После изучения схем и чертежей можно переходить к сборке и монтажу обоих узлов токарного станка. Затем понадобится наладка и настройка оборудования. Передней бабки Алгоритм изготовления передней бабки: Выточить корпус цилиндрической формы с толщиной стенок в 10 мм. Швеллер, который будет необходим, чтобы изготовить стоку для крепления бабки к станине, приварить к уголку из листовой стали. Закрепить на стойку бабку. Цилиндрический корпус имеет следующие размеры: наружный диаметр – 56 мм; длина – 18 см; посадочные гнезда диаметром 24 мм под подшипники; диаметр вала – 30 мм. Задней бабки Алгоритм изготовления задней бабки: сварить между собой 2 болта для увеличения общей длины; изготовить вращающийся центр из трубы такого диаметра, чтобы внешняя обойма подшипников входила в нее плотно; в получившейся втулке при необходимости можно сделать пропил в 2-3 мм шириной; будущая стенка вращающегося центра имеет тот же диаметр, что и внешняя обойма подшипника; обварить с правой стороны шайбу с гайкой; левую гайку скрутить, а коней обрезать заподлицо с шайбой; головку болты спилить, сам болт зажать в сверлильный станок и доработать при помощи абразивного камня. Затем нужно изготовить корпус шпинделя. Для этого: Взять отрезок трубы диаметром ¾ дюйма, длиной 6-7 см. С двух концов привариваются гайки. Конус задней бабки также сделан из болта. Предварительно перед установкой обточить хвостовик конуса до такой степени, чтобы он входил во внутреннюю обойму подшипников. Для упора внешней обоймы перед установкой подшипников следует в корпус установить кольцо из согнутой проволоки диаметром 1-2 мм. Первый запуск и проверка исправности оборудования Для проверки исправности оборудования необходимо в первую очередь запустить станок на холостом ходу. Настройку станка каждый мастер производит по-своему, в зависимости от предполагаемой работы и выполняемых функций. Все элементы необходимо проверять последовательно, только после проверки на холостом ходу, можно выключить станок и выставить определенные параметры для работы. Обязательно перед обработкой заготовки следует убедиться, что на древесине нет сколов, деформаций и трещин. Шпиндель при работе должен вращаться без малейших затруднений. Обязательно проверить совпадение центров симметрии станка и детали. Какие проблемы могут возникнуть при работе с самодельным оборудованием Чтобы на длительное время сохранить исходные параметры токарного станка, необходимо его правильно использовать. Тогда не возникнет проблем в процессе работы. Фиксация заготовки должна происходить при помощи специального крепежа. Обязательно регулировать скорость при помощи изменения положения приводного ремня в шкифах. Проблемы могут возникать следующие: более низкая производительность, чем у образца промышленного производства; станок способен обрабатывать не все породы дерева; возможна повышенная вибрация; скорость износа подшипников разная и это необходимо постоянно контролировать. При некоторых минусах, самодельное токарное оборудование – оптимальный вариант для домашней мастерской. Оборудование промышленного производства далеко не всегда доступно простым специалистам, которым токарный станок необходим для бытового применения. Передняя и задняя бабки – основные и наиболее важные узлы любого токарного станка по дереву. От их правильного конструирования и подгонки зависит в конце концов качество всей конструкции. При этом изготовить эти детали в домашних условиях может любой мастер. Поделиться в социальных сетях GTBL MT1 Инструмент для токарной обработки древесины, сверхмощный подшипник Задняя бабка Токарный станок по дереву с металлическим корпусом, Центр привода многоточечного деревянного токарного станка Пружина P | | Этот токарный центр MT1 – это инструмент, который необходим вам для начала вращения шпинделя на токарном станке по дереву. Изготовлен из высококачественной стали, прочный и долговечный. Идеально подходит для токарного станка по дереву и металлообработке. Этот токарный центр обеспечит гладкую опору для токарной обработки древесины Этот токарный инструмент используется на токарном станке с хвостовиком с расточкой токарного станка Спецификация: Тип: MT1 Применение: Инструмент для токарной обработки древесины Цвет: Серебристый Материал: сталь Комплектация: 1 * Токарные аксессуары Только перечисленные выше комплектация, другие продукты не включены. Примечание: Легкая съемка и различные дисплеи могут привести к тому, что цвет объекта на изображении будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см. , инструмент для токарной обработки древесины MT2 Сверхмощный подшипник Tailstock Center Металлорежущий инструмент для токарной обработки дерева | | MT2 Сверхмощный Подшипник Tailstock Центр Токарно-Токарный Инструмент Особенности: Высококачественная конструкция подшипника с использованием высокоскоростного подшипника для высокой точности. Пыленепроницаемое уплотнение предотвращает попадание режущей пыли в подшипник, что увеличивает срок службы. Предназначен для токарного станка в условиях средней нагрузки. Хорошо сбалансированный и гладкий для эффективного поворота. Идеально для поддержки вашей работы на задней части токарного станка. Спецификация: Точность: 0,01 мм Копчик большого конца диаметром 17,780 (мм) Максимальный наружный диаметр: 45,52 мм Применение: токарный станок Список пакетов: 1 х Деревообрабатывающий Токарный Инструмент Примечание: Пожалуйста, позвольте небольшую ошибку из-за ручных измерений, спасибо! Об обратной связи Если вы удовлетворены нашими продуктами, пожалуйста, дайте нам 5 звезд. Ваш удовлетворение и положительные отзывы очень важны для нас. пожалуйста Оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услуги. Если у вас есть какие-либо проблемы с нашими товарами или услугами, Пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения Оплата. Если вы не удовлетворены своими товарами, пожалуйста, свяжитесь с нашими Обслуживание клиентов. Мы поддерживать высокие стандарты качества и стремиться к 100% клиентов удовлетворение! Обратная связь очень важна Мы просим Вас связаться с нами немедленно, прежде чем дать нам нейтральный или отрицательный отзыв, чтобы мы может удовлетворительно решить ваши проблемы. Невозможно решать вопросы, если мы не знаем о них! Оплата 1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW. 2) Оплата должна быть произведена в течение 3 дней с момента заказа. 3) Если вы не можете оформить заказ сразу после закрытия аукциона, пожалуйста, подождите несколько минут и повторите платежи должны быть завершены в течение 3 дней. О доставке 1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO) 2. Заказы обрабатываются своевременно после подтверждения оплаты. 3. Мы только грузим к адресам подтвердили заказ.Ваш заказ адрес должен совпадать с адресом доставки. 4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления. 5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ обеспечивается несущей и исключает выходные и праздники. Время в пути может меняться, особенно во время отпуска сезон. 6. Если вы не получили ваш груз в течение указанного периода, пожалуйста, Связаться с нами. Мы будем отслеживать доставку и свяжемся с вами, как только можно с ответом.Наша цель – удовлетворение клиентов! 7. Из-за состояния склада и разницы во времени, мы решим отправить ваш Товар с нашего первого доступного склада для быстрой доставки. 8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным. 9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. Спасибо ! Возврат и Возврат 1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты был получен. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет как продавец, так и покупатель. в половине. 2. Все возвращенные товары должны быть в оригинальной упаковке, и вы должны Предоставьте нам номер отслеживания доставки, конкретную причину вернись, и твой ро #. 3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в своем первоначальном состоянии и упаковке со всеми компонентами и аксессуары включены, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют сделку с алиэкспресс. ИЛИ, вы можете выбрать замену. 4. Мы будем нести всю стоимость доставки, если продукт (ы) не так, как рекламируется. , MT1 Инструмент для токарной обработки древесины, сверхмощный подшипник Задняя бабка Токарный станок по дереву с металлическим корпусом Живой центр, Многоточечный токарный станок по дереву Точка привода (| Этот токарный центр MT1 – это инструмент, который необходим вам для начала вращения шпинделя на токарном станке по дереву. Изготовлен из высококачественной стали, прочный и долговечный. Идеально подходит для токарного станка по дереву и металлообработке. Этот токарный центр обеспечит гладкую опору для токарной обработки древесины Этот токарный инструмент используется на токарном станке с хвостовиком токарного станка с отверстием токарного станка Спецификация: Тип: MT2 Применение: Инструмент для токарной обработки древесины Цвет: Серебристый Материал: сталь Комплектация: 1 * Токарные аксессуары Только перечисленные выше комплектация, другие продукты не включены. Примечание: Легкая съемка и различные дисплеи могут привести к тому, что цвет объекта на изображении будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см. Связаться с нами: Если вы заинтересованы в наших продуктах и ​​у вас есть какие-либо проблемы с ним, вы можете связаться с нами с торговым менеджером, электронной почтой и телефоном О времени обработки и времени доставки: а. Нам нужно 1-3 дня, чтобы обработать ваш заказ (ожидать праздников). б. Срок доставки составляет около 5-10 рабочих дней. с. Пожалуйста, обратите внимание на информацию об отслеживании и карту доставки.Иногда курьер оставит вам карточку, если вас нет дома, тогда вам необходимо связаться с курьерской компанией самостоятельно. , Смотрите также Настольно сверлильный станок 2м112 технические характеристики Токарный станок по металлу с чпу настольный Станок для крепления болгарки Метабо циркулярный станок Станок для вышивки своими руками Станок шлицефрезерный 5350 Станок фрезерный нгф 110 Станок чпу из принтера своими руками Двухвальный многопильный станок Упражнения на балетном станке Копир для токарного станка по дереву

Руководство по передней бабке токарного станка — Руководство по строганию

Последнее обновление: 15 ноября 2022 г. , 15:00

Далее на этой странице

Чтобы токарный станок мог обрабатывать параллельные детали, ось шпинделя должна быть токарный станок. Это определяется конструкцией станка при его изготовлении. Его необходимо регулировать, если конусная втулка на шпинделе не идеальна.

К этой муфте можно прикрепить испытательный стержень с конусом. Независимо от того, выровнена ли передняя бабка или нет, она показывает нулевые биения при касании с помощью dti. Если это не так, то сокет может быть поврежден. Вы также можете очистить его с помощью конусной развертки.

Есть два метода, которые вы можете использовать для своего теста. Вы можете использовать тестовый стержень в конической втулке шпинделя. Вставьте испытательный стержень в гнездо шпинделя и ударьте молотком с мягкой головкой.

Установите DTI на дальнем конце испытательного стержня. Используйте свою руку, чтобы вращать шпиндель. Изменение показания DTI не должно превышать 0,01 мм на 100 мм. Это проверяет, что ось испытательного стержня соосна с осью шпинделя.

Если это не так, то либо тестовый стержень неисправен, либо конусное гнездо в шпинделе может быть испорчено. Попробуйте другой метод. Большинство токарных станков не используют конус больше, чем удержание центра для токарной обработки между центрами. Центр всегда можно установить на шпиндель, забить и проверить с помощью dti.

Если центр не идеален, используйте твердосплавную фрезу для точения. Это создает поверхность, концентрическую с осью шпинделя. Если центр нужно обработать таким образом, нельзя быть уверенным в его точности после снятия со шпинделя.

Определение токарного станка с передней бабкой

Передняя бабка представляет собой подшипник или опору для вращающейся или подвижной части токарного станка, которая удерживает вращающийся шпиндель и его приспособления. Электроинструмент поддерживает и приводит в движение вращающуюся часть.

Передняя бабка изготовлена ​​из чугуна (Merriam-webster.com). Он находится в конце кровати. Зажатая до конца, передняя бабка обеспечивает мощность вращения для операций токарного станка. Он содержит подшипники, используемые токарным станком для вращения заготовки относительно насадки инструмента.

Что делает передняя бабка токарного станка?

В токарном станке используйте трехкулачковый или четырехкулачковый патрон. Эта часть токарного станка удерживает заготовку. Он прикреплен к шпинделю передней бабки. Он вращается вместе со шпинделем, а также вращает заготовку.

В передней бабке размещаются шестерни и подшипники. Чугунная коробка заключает их в себя, чтобы принять подшипники для зубчатых валов, чтобы они вращались на штифтах. Иногда для привода вала или зубчатой ​​передачи используются шкивы, которые заменяются для изменения хода резьбы.

Шпиндель передней бабки токарного станка

На токарном станке шпиндель является сердцем передней бабки. В деревообрабатывающем оборудовании с вращающимися фрезами шпиндель – это часть, на которой расположены фасонные фрезы для вырезания элементов в молдингах и аналогичных столярных изделиях.

Замок шпинделя передней бабки надежно удерживает шпиндель, когда навесное оборудование необходимо снять с токарного станка. Это используется, когда необходимо снять лицевую панель с помощью пары длинных плоскогубцев или поддеть патрон с помощью ключа для патрона (Collinsdictionary.com).

Передняя бабка токарного станка по дереву

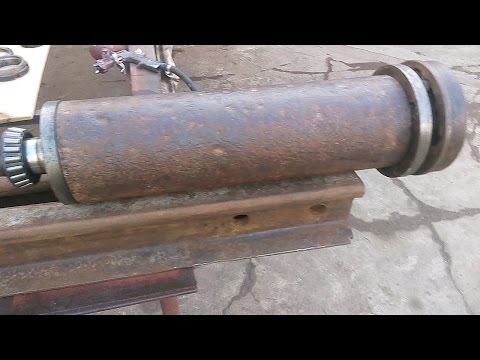

Самодельная передняя бабка токарного станка по дереву состоит из круглого прутка, опорных подшипников и шкива. Передняя бабка находится слева, когда вы стоите перед токарным станком. Передняя бабка – это место, где мощность, обеспечиваемая двигателем, подается на древесину.

Шпиндель передней бабки токарного станка по дереву

На токарном станке по дереву шпиндель является сердцем передней бабки. В деревообрабатывающем оборудовании с вращающимися фрезами шпиндель – это часть, на которой расположены фасонные фрезы для вырезания элементов в молдингах и аналогичных столярных изделиях.

Зажатая до конца передняя бабка обеспечивает мощность вращения для операций токарного станка. Он содержит подшипники, используемые токарным станком для вращения заготовки относительно насадки инструмента.

Детали передней бабки токарного станка по дереву

• Шестерни
• Шпиндели
• Патроны
• Рычаги управления скоростью
• Регуляторы подачи

Передняя бабка в сборе

детали на шпинделе и все детали на промежуточном валу. Иногда он не включает шкив.

Центр передней бабки токарного станка

Центр токарного станка представляет собой инструмент, закрепленный в точке для позиционирования заготовки на оси. Использование центра для производства концентрической работы. Они имеют прилежащий угол 60°, но в тяжелых условиях обработки он использует 75°. Это позволяет перемещать заготовку между операциями обработки без потери точности.

Деталь может быть выточена на токарном станке, отправлена ​​на закалку и отпуск, а затем отшлифована между центрами на круглом шлифовальном станке. Происходит сохранение концентричности между токарными и шлифовальными операциями для качественной работы.

При токарной обработке между центрами люнет может поддерживать более длинные заготовки, когда силы резания отклоняют заготовку, снижая чистоту и точность обработки заготовки. Токарно-винторезный станок применяется везде, где требуется центрировать заготовку.

Вставьте центр в соответствующее отверстие, просверленное центровым сверлом. Термин «между центрами» относится к любой операции обработки, при которой необходимо использовать центры. Это не ограничивается использованием токарных станков, поскольку включает в себя установки в делительных головках, цилиндрических шлифовальных станках, инструментах и ​​​​фрезерных шлифовальных станках.

Передняя бабка токарного станка по металлу

Токарный станок по металлу — это большой класс токарных станков, предназначенных для обработки твердых материалов. Они предназначались для обработки металлов, но стали универсальными для пластмасс и других материалов. Они имеют широкий спектр применения и широкий спектр материалов.

В механообработке они называются токарными станками или имеют более конкретные названия подтипов, такие как токарный станок инструментального цеха и токарно-револьверный станок. Эти жесткие станки удаляют материал с вращающейся заготовки с помощью движений различных режущих инструментов, таких как насадки и сверла.

Разница между передней и задней бабкой на токарном станке

Задняя бабка имеет мертвую точку, а передняя бабка имеет подвижный центр. Задняя бабка полезна, когда заготовка длинная и тонкая. Если не использовать заднюю бабку, это может вызвать вибрацию, когда заготовка изгибается во время резки.

Как проверить подшипники передней бабки токарного станка

Если у вас есть шариковые или роликовые подшипники, предварительный натяг влияет на поведение токарного станка и будет отображаться на финишной обработке. Предварительную нагрузку можно проверить с помощью индикатора на носовом конце шпинделя, толкая или вытягивая шпиндель в осевом направлении внутрь или наружу. Проверьте радиальный люфт, потянув вверх или вниз нос шпинделя, указывая на это.

• Автор
• Последние сообщения

Дэвид Д. Хьюз

Я просто люблю создавать вещи своими руками. Удивительно, как мало я ценил эти навыки, когда был моложе. Сегодня это источник большой радости. Я строгаю, вырезаю, выжигаю по дереву и многое другое!

Последние сообщения Дэвида Д. Хьюза (посмотреть все)

Обзор Harvey t40

Как починить погнутое кольцо

Можете ли вы выточить дерево на токарном станке по металлу? Откровенное обсуждение

Руководства / Чарльз Уилсон

Последнее обновление: 4 ноября 2022 г., Чарльз Уилсон

Простой ответ — да. Можно точить дерево на токарном станке по металлу.

Однако не следует пытаться точить металл на токарном станке по дереву. Использование токарного станка по дереву для токарной обработки металла может привести к «вибрации». Это означает вибрацию на заготовке, которая оставит на ней ребристую или шероховатую поверхность.

Токарный станок — отличный инструмент для механической обработки, который поможет вам придать форму дереву, металлу и множеству других материалов.

Он удерживает заготовку, а затем вращает ее, придавая любую желаемую форму, используя различные методы резки.

В общем, на рынке вы найдете два варианта токарного станка для работы с двумя разными материалами — деревом и металлом.

Токарная обработка дерева на обычном мини-станке по металлу имеет больше смысла, чем обработка металла на токарном станке по дереву, даже если он самый лучший.

Содержание

Как точить дерево на токарном станке по металлу?

Процесс токарной обработки в основном аналогичен токарной обработке деревянной детали на токарном станке по дереву.

1. Поместите деревянную заготовку на токарный станок.
2. Начните с трассировки профиля.
3. Увеличьте скорость поворота после трассировки профиля.
4. Поверхность может получиться шероховатой, но шлифовка все исправит.
5. Когда вы закончите шлифование дерева, просверлите его фрезой 3/4″
6. Затем используйте фрезу 1″.

Теперь поговорим о преимуществах и недостатках токарной обработки дерева на токарном станке по металлу.

Преимущества токарной обработки дерева на токарном станке по металлу

• Одно из преимуществ токарного станка по металлу по сравнению с токарным станком по дереву заключается в том, что он более прочный и, следовательно, позволяет обрабатывать неустойчивые деревянные детали с меньшей вибрацией.
• Токарные станки по металлу являются лучшим вариантом, если вы хотите превратить деревянную деталь в цилиндрическую форму с точными размерами. Обычно задняя и передняя бабки токарного станка по металлу, как правило, имеют лучшее выравнивание вместе с прочной пинолью.
• Они также могут сверлить, а затем пробить отверстие нужного диаметра. Так как они могут последовательно проникать в диаметр, вы можете легко производить одинаковые длины и диаметры.
• При работе с неустойчивыми деревянными деталями токарные станки по металлу лучше, поскольку они поддерживают меньшую скорость, чем токарные станки по дереву. Токарные станки по металлу с задней передачей позволяют работать на более низких скоростях.
• Прочный баланс, механическая подача и каретка, токарные станки по металлу также помогут вам обтачивать длинные деревянные детали.

Недостатки токарной обработки дерева на токарном станке по металлу

• Если вы хотите обработать изогнутые деревянные детали, то токарные станки по металлу вам не подойдут.
• Инструментальная стойка для токарных станков по металлу требует индивидуального дизайна.
• Максимальная скорость токарных станков по металлу может не соответствовать конкретным задачам.
• При точении дерева на токарном станке по металлу оставшаяся стружка может повредить станину, каретку и левый салазок металла.
• Многие токарные станки по дереву способны обрабатывать больший диаметр, чем токарные станки по металлу.

Дополнительные напоминания

Следует понимать, что токарные станки по дереву предназначены специально для токарной обработки дерева. Хотя вы можете использовать токарные станки по металлу для токарной обработки дерева, вы также должны помнить, что недорогие токарные станки по дереву способны работать с гораздо большим запасом, чем дешевые токарные станки по металлу.

Токарные станки по металлу требуют быстрой и тщательной очистки после точения на них дерева. Это связано с тем, что токарные станки по металлу рассчитаны на жесткие допуски и адекватно обработанные поверхности. Таким образом, пыль и стружка из дерева могут легко привести к коррозии.

Токарный станок этой версии не приспособлен для изготовления чаш, чашек или сложных формованных изделий и требует модификаций. Оба этих токарных станка обычно имеют разные процессы токарной обработки.
