Как сделать самому сверлильный станок из дрели: Как сделать сверлильный станок своими руками из дрели, из двигателя от стиральной машины
alexxlab | 20.01.2023 | 0 | Разное
чертеж для изготовления своими руками, крепление вертикальной стойки
Содержание
- 1 Достоинства конструкции
- 2 Необходимые материалы и инструменты
- 3 Делаем стойку для дрели
- 4 Выбираем инструмент
При помощи электродрели или шуруповёрта в толстой заготовке или детали затруднительно просверлить отверстие, которое будет строго перпендикулярно основанию. Такую работу с легкостью осилит простенький сверлильный станок, но покупать его для разовых работ накладно в финансовом плане. Выходом может стать изготовление держателя для дрели своими руками. Кстати, в связке со стойкой можно использовать и дремель. Прежде чем приступать к изготовлению держателя для дрели вертикального сверления, нужно детально разобрать все плюсы и минусы такого решения.
Достоинства конструкции
Чтобы сделать сверлильный станок из дрели своими руками, чертежи нужно выбирать исходя из практичности станка. Плюсы самодельной стойки:
- В интернете можно найти множество вариантов изготовления сверлильного станка из дрели с детальными чертежами и подробным описанием всех работ по его созданию.
Всегда можно внести коррективы для подгонки готового изделия «под себя». - Возможность самому определится с необходимым функционалом инструмента.
- Можно сэкономить семейный бюджет. Конечно, недорогую китайскую стойку можно купить и за 20 $, однако ее функциональности и качества не хватит даже для несложных бытовых задач.
- Для изготовления можно использовать подручные материалы, которые есть в любом домохозяйстве.
- Работа по созданию стойки для дрели несложная, но выполняя ее, приобретаются навыки, которые пригодятся для изготовления более сложных изделий.
К условным недостаткам можно отнести то, что для изготовления требуется использование инструментов, которые есть не у каждого мастера. А также в домашних условиях весьма затруднительно добиться минимальных люфтов.
Необходимые материалы и инструменты
Если вы все-таки решились сделать конструкцию самому, можно приступать к реализации.
Для изготовления стойки для дрели понадобятся:
- Широкая доска или ДСП/ДВП плита. Можно использовать металлический лист, тогда конструкция получится более прочной и долговечной.
- Направляющие. Их роль могут выполнять алюминиевые или стальные трубки, уголки, мебельные направляющие.
- Метизы для крепления.
- Электролобзик, болгарка, электродрель или шуруповерт. Если использовать материалы из металла, понадобится сварочный аппарат.
- Металлические угольники для придания конструкции необходимой жесткости.
- Ручка-рычаг для управления перемещением рабочей каретки.
- Пружина возвратного механизма.
Делаем стойку для дрели

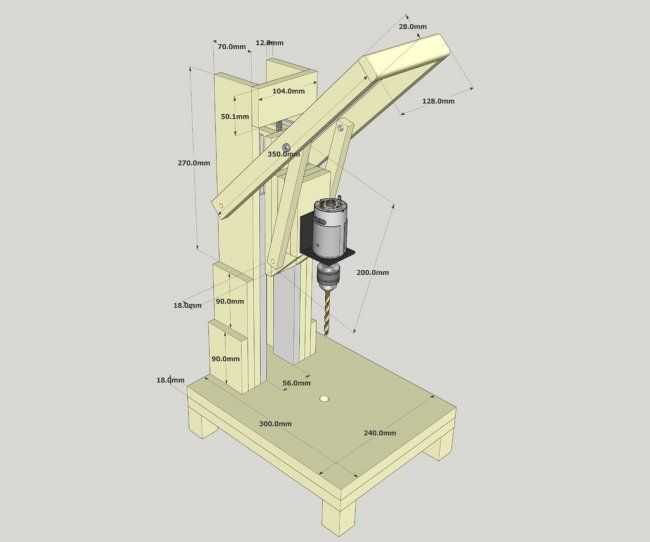

Чтобы изготовить самодельную стойку для дрели, понадобится детальный чертеж. Найти подходящий вариант в интернете очень легко. После этого можно приступать непосредственно к работам.
Необходимо сделать станину, ее еще называют подставкой. Это основной элемент конструкции. Для этого из металлического листа или доски вырезается пластина. Рекомендуемые размеры — 600х600 мм для дерева или ДСП/ДВП, 500х500 мм для металла. При необходимости размеры стола можно увеличить.
Затем следует приняться за изготовление стойки-штатива. Ее основу также можно сделать из дерева или металла. Размеры следует подбирать исходя из необходимых характеристик и физических размеров электродрели. На станину закрепляется подпорка, а уже к ней прикручивается основа штатива. Получившееся приспособление необходимо усилить при помощи кронштейнов. К этой основе прикручиваются или привариваются направляющие (в зависимости от материала).
После изготавливается каретка, которая непосредственно крепится к двум направляющим. К каретке электродрель можно прикреплять несколькими способами: металлическими хомутами для крепления труб или при помощи колодки.
Проще всего взять хомуты. Они надежно закрепляют электродрель, а в случае необходимости она может быть легко демонтирована.
Финальной стадией работ является изготовление механизма перемещения. Можно пойти двумя путями: прикрепить возвратный механизм прямо к ручке или разместить его в пазах каретки. В первом случае рычаг-рукоятку необходимо разместить между пластинами, прикрученными к основной станине. Во втором случае боковые пластины крепятся перпендикулярно каретке, а пружины размещаются в пазах направляющих.
И в том, и в другом случае необходимо подобрать жесткость и размер пружин таким образом, чтобы при надавливании на рычаг не создавалось чрезмерного противодействия, каретка могла опускаться вплотную к станине, а после прекращения воздействия на рычаг, возвращаться (и удерживаться) в исходное положение.
Чтобы иметь возможность осуществлять сверление под произвольным углом, можно укомплектовать самодельную стойку для дрели поворотным механизмом.
Следует иметь в виду, что такой механизм может увеличить суммарный люфт и снизить общую надежность конструкции.Выбираем инструмент
Следует отдавать предпочтение инструментам с мощностью от 1 кВт и достаточным крутящим моментом. Запас мощности облегчит сверлильные работы и увеличит срок эксплуатации инструмента.
Для удобства проведения работ выбирайте дрель с возможностью плавного или ступенчатого регулирования оборотов. Пригодится и система плавного пуска. Кнопка включения должна фиксироваться во включенном состоянии. Следует отдать предпочтение моделям со съемной рукояткой, чтобы она не мешала закреплять и работать с дрелью в стойке. Для подключения дрели к сети используйте переноску с выключателем или пакетными автоматами, чтобы в случае возникновения нештатной ситуации была возможность быстрого отключения питания.
Как вы видите, чертежи стойки для дрели своими руками легко найти в интернете, и сделать ее тоже не представляет сложности.
- Автор: admin
- Распечатать
Оцените статью:
(2 голоса, среднее: 3 из 5)
Поделитесь с друзьями!
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-88’, blockId: ‘R-A-1479353-88’ })})“+”ipt>”; cachedBlocksArray[281763] = “
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-86’, blockId: ‘R-A-1479353-86’ })})“+”ipt>”; cachedBlocksArray[281761] = “
“+”ipt>
((__lxGc__=window.
__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_695142’]={‘i’:__lxGc__.b++};“+”ipt>”; cachedBlocksArray[281757] = “
“+”ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};“+”ipt>
“+”ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};“+”ipt>
“+”ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.b++};“+”ipt>
((__lxGc__=window.__lxGc__||{‘s’:{},’b’:0})[‘s’][‘_226729’]=__lxGc__[‘s’][‘_226729’]||{‘b’:{}})[‘b’][‘_689910’]={‘i’:__lxGc__.
b++};“+”ipt>”; cachedBlocksArray[281759] = “
“+”ipt>
(MRGtag = window.MRGtag || []).push({})“+”ipt>”; cachedBlocksArray[281758] = “
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-49’, blockId: ‘R-A-1479353-49’ })})“+”ipt>”; cachedBlocksArray[281762] = “
window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-1479353-29’, blockId: ‘R-A-1479353-29’ })}) “+”ipt>”;Как сделать сверлильный станок из домкрата (2 пошаговые инструкции)
Качество и точность просверленных отверстий, во многом зависят от мастерства исполнителя, однако даже новички без опыта могут делать отличные результаты, используя специальное оборудование. Аккуратность и удобство работы сверлильным станком, превосходит обычную дрель по эффективности, но и стоят такие устройства гораздо дороже.
Для опытных мастеров и активных энтузиастов, мы составили 2 детальных руководства по бюджетному изготовлению сверлильного станка из доступных деталей.
Особенности изготовления
Как и любое приспособление для работы в мастерской, классический сверлильный станок обладает высокой точностью и надежностью сборки. Самостоятельное изготовление подобного оборудования требует детальных расчетов и повышенной аккуратности. Качество финального изделия, во многом зависит от опыта владения сварочным и режущим инструментом, а также, от наличия вспомогательных приспособлений (тисков, струбцин). При должной усидчивости и аккуратности, приличную рабочую модель можно сделать даже с базовыми навыками, только такая сборка потребует больше времени и усилий.
В качестве главного вращательного элемента, в следующих инструкциях используется дрель или отдельно взятый электродвигатель. Домкрат, в представленных сборках, выполняет роль механизма подъема и опускания всего электропривода со сверлом.
Для обеспечения устойчивости, сверлильный станок из домкрата располагается на массивном основании (желательно металлическом). Подробные детали обеих конструкций, описаны далее.
Инструкции по изготовлению
Сборка самодельных устройств в домашних условиях, практически всегда подразумевает уникальность конструкции, основанной на комбинации доступных деталей. Обычно, используется то, что есть в наличии или может быть куплено за относительно низкую цену (трубы, уголки, швеллера). Чтобы раскрыть тему более подробно, представляем 2 варианта инструкций, описывающих, как сделать сверлильный станок своими руками из домкрата, который используется в качестве стойки.
Сверлильный станок из винтового домкрата и дрели
Первый вариант исполнения изделия предельно прост и требует базовых навыков для сборки. Устройство основывается на обыкновенной дрели, штатном домкрате ВАЗ 2101-07 и мелких металлических компонентах. Скорость подачи и подъема сверла, достаточно медленная, но сила упора в заготовку, весьма высокая.
Конструкция стойки и крепежа интуитивно понятна, но требует повышенной точности и аккуратности при сборке.
Требуемые материалы:
- Труба с наружным Ø 50 мм, длиной 550 мм (для направляющей).
- Труба с внутренним Ø 50 мм, длиной 170 мм (для кронштейна, перемещающегося по направляющей).
- Муфта водопроводной трубы Ø 50 мм (для крепления дрели).
- Уголок 40×40, толщиной 3 мм (для ушей стягивания муфты).
- Гайки и болты (для стягивания ушей муфты и крепления домкрата к основанию).
- Отрезок металлической пластины, толщиной от 3-х мм (для соединения кронштейна с домкратом и крепежом дрели).
- Массивная металлическая пластина: 400x300x10 мм (для основания станка).
Перечисленные компоненты указаны в качестве примера рабочего набора, из которого можно собрать точный сверлильный аппарат. Если конкретную деталь найти не получается, её можно заменить схожей по свойствам и прочности. Например, вместо круглых труб, вполне подойдут профильные, квадратные.
Главное – понять общий принцип, а смекалка заполнит пробелы списка доступными материалами. Переходим к сборке.
В первую очередь, следует убедиться в отсутствии люфтов упора домкрата. Если биение сильное, штатный бегунок можно слегка нарастить полосками металла, или припоем. Для достижения максимальной точности, можно сварить новый бегунок с требуемыми размерами. Вместо упора, к подвижной части приваривается, металлическая пластина, соединяющая домкрат с кронштейном.
Подвижный крепеж (кронштейн) для дрели, изготавливается из отрезка трубы с внутренним диаметром в 50 мм, который соединяется с муфтой при помощи металлической пластины. Сама муфта, в которую зажимается дрель, разрезана на 2 равные половины, по краям которых приварены уши из уголков с просверленными отверстиями, в которые продеваются болты для стяжки.
Установка домкрата и направляющей трубы с наружным диаметром в 50 мм, выполняется в сборе (кронштейн должен находиться на направляющей). Труба располагается по середине плиты основания станка, ближе к краю, а домкрат справа от неё (чтобы было удобно крутить ручку).
Для удобства калибровки, данные детали к станине лучше прикрутить. К основанию трубы, можно приварить фланец, отрезок металла или уголки.
Финальным этапом изготовления стойки, будет точная калибровка направляющей с установленной дрелью. Необходимо добиться точного угла в 90° между сверлом и основанием, с боковой и передней части станка. При необходимости, можно подложить под направляющую трубу, несколько слоев фольги.
Таким незамысловатым способом, может быть изготовлена стойка для дрели из домкрата своими руками. Обзор готового устройства, с исчерпывающими комментариями автора, представлен в следующем видеоролике.
Из ромбического домкрата и электродвигателя
Второй вариант самодельного сверлильного станка основан не на готовой дрели, а на отдельно взятом электродвигателе от стиральной машины.
В качестве регулируемой стойки используется ромбический домкрат. Представленная конструкция не обладает идеальной точностью, но отлично демонстрирует общую концепцию устройства, которую легко доработать, усилив и увеличив мощность. Главный плюс такого станка заключается в простоте сборки, и дешевизне комплектующих.
Требуемые компоненты:
- Ромбический домкрат
- Электродвигатель от 300 ватт
- Сверлильный патрон
- Соединительная муфта или шлицевая втулка (для крепления патрона на вал двигателя)
- Массивная железная пластина (для основания станка)
- Рукоятка или штурвал (для удобной регулировки высоты сверла)
- Тумблер или клавишный переключатель (для запуска и остановки мотора)
- Тонкий листовой металл (для изготовления защитного корпуса привода)
- Болты и гайки (для крепления верхней части к домкрату)
Процесс изготовления данной самоделки подразумевает использование двигателя вместе со штатной монтажной пластиной, на которую он крепится в корпусе стиральной машины.
Соединение верхней площадки с домкратом, можно выполнить при помощи сварки или болтов. Рекомендуется устанавливать ромбический подъемник в перевернутом виде, так как нижняя площадка у него имеет большую площадь и не будет забирать полезное пространство в рабочей зоне.
Объединив домкрат с верхней площадкой, можно переходить к установке сверлильного патрона на вал мотора. Автор изделия использует штатную втулку со шлицами, на которую приварен болт. Патрон накручивается на болт и контрогается. Если у вас в наличии нет подходящей втулки, можно приобрести копеечную соединительную муфту, заранее измерив диаметр вала и патрона.
Следующим шагом, упор домкрата приваривается к массивной железной пластине (основанию).
Перед фиксацией, следует вставить сверло в патрон и расположить его точно перпендикулярно нижней площадке.
Для удобства эксплуатации, станок необходимо оснастить переключателем и рукояткой для вращения винта. Чтобы защитить электропривод от пыли и грубого физического воздействия, можно изготовить короб из тонкого листового металла по габаритам верхней площадки.
Устройство в данном исполнении может использоваться для повышения точности и облегчения сверления заготовок из дерева и металла, толщиной до 3-х мм. Изделие обладает потенциалом, который можно реализовать, имея четкое понимание, как сделать сверлильный станок из домкрата своими руками. Видео, представленное ниже, демонстрирует процесс сборки в более наглядном формате, но без русскоязычных комментариев.
