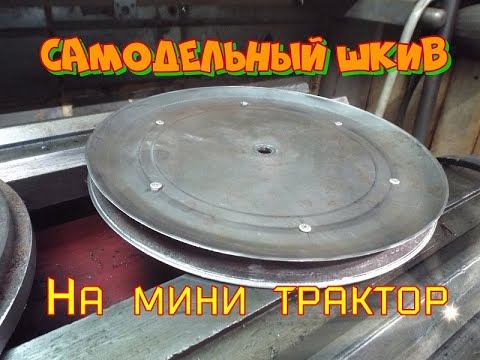

Как сделать шкив своими руками в домашних условиях?

Шкив является одной из наиболее важных запчастей и для сверлильного, и для токарного станка. Он представляет собой деталь, предназначение которой заключается в регулировке скорости и мощности работы двигателя. Конечно, заводские шкивы обладают высокой степенью надежности и спроектированы под свой станок, к которому идеально подходят.

Но со временем шкив, как и множество других деталей, выходит из строя и требует замены. В этой статье мы расскажем, как сделать шкив своими руками. Качественно сделанная вручную деталь может и не уступать по надежности заводским аналогам.

1. Общие рекомендации
2. Шкив из фанеры в домашних условиях
3. Делаем алюминиевую деталь

Общие рекомендации

Существует несколько взглядов на изготовление шкивов для станков в домашних условиях. Большинство споров ведется на тему материала, из которого следует изготавливать эту деталь. Специалисты утверждают, что выполнять шкив из дерева – плохая затея. Дело в том, что во время эксплуатации станка на шкив припадает довольно серьезная термическая и физическая нагрузка. Деревянная деталь в таких условиях проработает не слишком долго.

Лучше всего в тяжелых условиях повседневной работы проявляют себя шкивы, сделанные из металла, но их изготовление требует специального оборудования и высоких навыков токаря. Средней по качеству и сложности создания (по сравнению с металлом и деревом) является самоделка, выполненная из фанеры. Такую деталь можно использовать и при ремонте заводского станка, и в процессе создания собственного аппарата.

Шкив из фанеры в домашних условиях

Шкив для любого станка можно выполнить без привлечения токаря. Для этого рекомендуем взять фанерный лист с толщиной около 10 миллиметров и придерживаться следующих инструкций:

1. Размечаем поверхность фанеры в соответствии с планируемыми габаритами нашей детали. Стоит отметить, что эти параметры необходимо учитывать и при выборе листа фанеры.
2. Нарезаем круги из нашего материала. Для этого рекомендуем использовать лобзик. В ходе работ особое внимание обратите на качество разрезов и целостность заготовок.
3. Учитывая толщину нашей фанеры (1 см) вырезаем из нее 6 кругов.
4. Берем три вырезанных круга и с помощью дрели высверливаем в их центре отверстия. Их размеры надо сопоставлять с диаметром вала двигателя нашего станка. Сверлить дырки следует таким образом, чтобы их диаметр был меньше его диаметра на 1-2 миллиметра.
5. Соединяем три круга с отверстиями при помощи клея и саморезов, которые сверлим по краям заготовок.
6. Отверстие созданной нами детали расширяем при помощи круглого напильника до такой степени, чтобы заготовка плотно садилась на вал двигателя.
7. Три фанерных круга без отверстий тоже ставим на клей и соединяем при помощи саморезов. После того как эти круги будут надежно закреплены между собой, мы посредством более длинных шурупов крепим их к основному валу.
8. Шесть скрепленных фанерных кругов необходимо обточить. Лучше всего это делать с помощью стамески или напильника. Выполняя эту работу необходимо помнить, что качество обточки напрямую будет влиять на функционирование самодельного шкива.

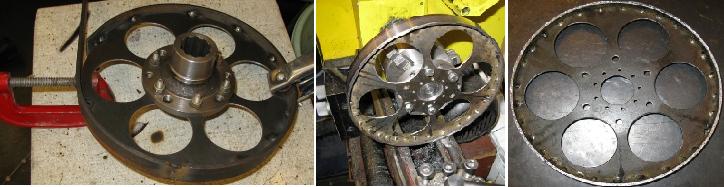

Стоит отметить, что таким же образом можно делать не только приводной шкив, но фланец для наждачной бумаги и другие типы насадок. Кроме того, в ходе самостоятельного изготовления шкива необходимо учитывать и тип ременной передачи, который будет использоваться на станке. Если передача будет зубчатой, то и шкив следует сделать зубчатым. Формирование такой детали будет занимать намного больше времени, ведь на заготовке придется еще делать и зубья.

Видео: как сделать шкив?

Делаем алюминиевую деталь

Сделать металлический шкив сложнее, чем его фанерный аналог, но и надежность такой детали будет значительно выше. Предоставляем детальную пошаговую инструкцию по изготовлению алюминиевого шкива. Для производства этой детали нам понадобится кусок алюминия и приспособление для его переплавки.

• Заготавливаем форму из пенополистирола. Перед тем как это сделать, определитесь с необходимыми размерами для вашего шкива.
• Вставляем форму в песок таким образом, чтобы верхний ее кусок не был им накрыть.
• Выплавляем алюминий. Лучше всего это делать в специальной плавильной печке.
• Расплавленный алюминий выливаем в форму.
• Монтируем планшайбу и выплавленную деталь. Для этого в заготовке необходимо просверлить отверстия и скрепить элементы посредством саморезов.
• Обтачиваем нашу деталь. Это можно сделать с помощью болгарки.
• Делаем в нашем шкиве отверстие дрелью.

Необходимо отметить, что изготовление металлического шкива требует определенных навыков и ресурсов. Для его самостоятельного производства придется потратить намного больше времени и энергии, но такие затраты окупятся длительным сроком эксплуатации такой детали. Перед выплавкой необходимо также убедиться в том, что ваш алюминий обладает достаточной прочностью и пригоден для приготовленной ему функции.

Republished by Blog Post Promoter

Как сделать шкив без токарного станка

Не у каждого мастера имеется в домашней мастерской токарный станок, и не у всех есть возможность воспользоваться услугами токаря. Конечно, можно изготовить самодельный токарный станок на базе ручной дрели или электродвигателя. Но они рассчитаны в основном на обработку деревянных заготовок.

Поэтому, если нужно сделать шкивы из алюминия, то можно воспользоваться альтернативным вариантом, и обойтись без токарного станка.

Содержание

• 1 Шкив для электромотора
  • 1.1 Основные этапы работ
  • 1.2 Видео
• 2 Дешевый шкив из фанеры
  • 2.1 Вырезание пазов и расточка шкивов
  • 2.2 Собираем ременную передачу
  • 2.3 Видео: изготовление шкива
• 3 Шкив из обрезков ПП труб
  • 3.1 Основные этапы работ
  • 3.2 Видео
• 4 Самодельные шкивы из алюминия
  • 4.1 Основные этапы работ
  • 4.2 Обработка отлитых шкивов
  • 4. 3 Видео
• 5 Как сделать шкив из фанеры на сверлильном станке
  • 5.1 Основные этапы работ
  • 5.2 Видео
• 6 Как выточить алюминиевый шкив без токарного станка
  • 6.1 Основные этапы работ
  • 6.2 Видео

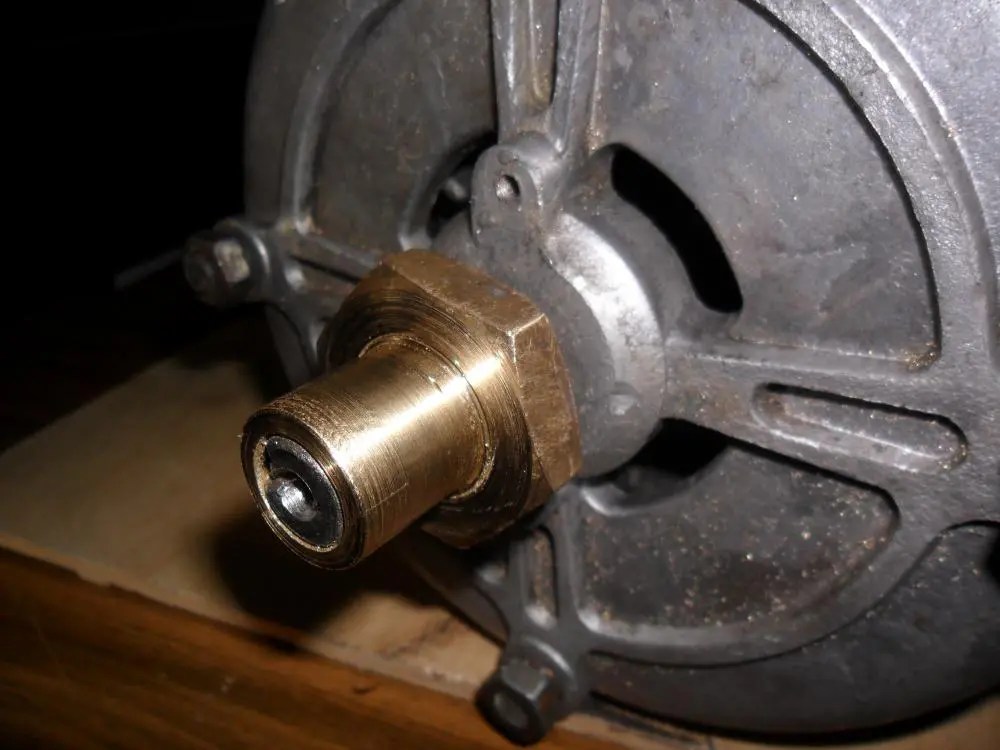

Шкив для электромотора

В данном обзоре автор поделится с нами способом, как сделать шкив на электродвигатель без токарного станка.

Читайте также: Как отмыть автомобильную фару изнутри, не разбирая её

Сам шкив будем делать из фанеры. Отрезаем несколько кусочков фанеры нужного размера, после чего склеиваем их вместе.

Советуем также прочитать статью-обзор: как изготовить самодельный кондуктор для сверления отверстий под деревянные шканты.

В склеенной заготовке нужно просверлить отверстие по центру. Потом вырезаем круг диаметром 60 мм (в вашем случае диаметр заготовки может быть больше).

Читайте также: Как сделать фланец на точило без токарного станка: 3 способа

Основные этапы работ

На следующем этапе для фиксации шкива на валу электродвигателя, чтобы он не прокручивался, необходимо будет сделать хитрую шпонку из металлической шайбы.

Отверстие в шайбе нужно увеличить до диаметра вала (в данном случае — это 12 мм), а также надо вырезать небольшой выступ, который будет входить в паз для шпонки на валу двигателя.

Читайте также: Интересная идея, как использовать старые автомобильные пружины

Эту операцию мастер делает с помощью напильника. Затем в шайбе необходимо просверлить два крепежных отверстия.

На вал двигателя надеваем обычную шайбу, потом запрессовываем шкив и надеваем шайбу с выступом, которую мы сделали ранее. Крепим ее к шкиву с помощью двух саморезов.

Дополнительной металлической шайбой фиксируем шкив. Обтачиваем шкив и по центру с помощью канавки делаем канавку под ремень.

Читайте также: Как из подшипников сделать ролики для подъёмных ворот

Видео

Подробно о том, как сделать шкив на электродвигатель без токарного станка, смотрите на видео ниже. Идеей поделился автор YouTube канала GOOD_WOOD.

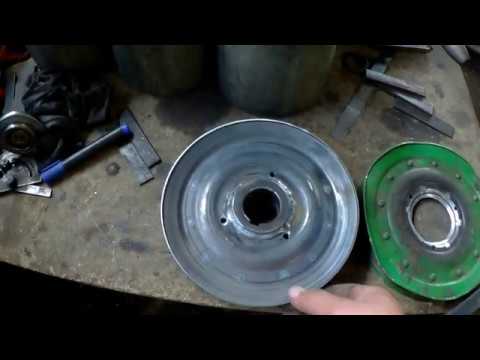

Как выточить шкив на двигатель от стиральной машины без токарного станка в домашних условиях

Дешевый шкив из фанеры

Многие инструменты для деревообработки и сверлильных станков используют в своём устройстве ременные передачи.

Регулировка осуществляется при помощи ременной передачи и шкивов.

Металлические шкивы зачастую очень дорого стоят и их сложно найти в хорошем состоянии. В данном обзоре рассмотрим, как изготовить вполне рабочий и самое главное — недорогой шкив из фанеры.

Для этого нам потребуются листы фанеры разной толщины и некоторые инструменты для деревообработки.

Первым делом размечаем на листе фанеры будущие шкивы разного диаметра. Просверливаем строго по центру отверстия для центрировки. Устанавливаем в патрон сверло балеринку и выравниваем его, согласно радиусу будущего шкива.

Высверливаем шкивы. Далее на шпильке закрепляем каждый диск, предварительно смазав стороны столярным клеем. Зажимаем всё при помощи гаек и оставляем высыхать нашу заготовку.

Вырезание пазов и расточка шкивов

Для вырезания паза нам понадобятся несколько стамесок и двигатель с валом, на котором в будущем будут крепиться наши шкивы. Установив упор, перпендикулярно вращающемуся диску, начинаем обработку.

При помощи стамески с широким краем снимем все лишние заусенцы и выровняем окружности. Далее более мелкой стамеской придадим форму паза.

Для более плотного примыкания ремня к шкиву проведём процедуру подгонки при помощи круглого рашпиля.

Собираем ременную передачу

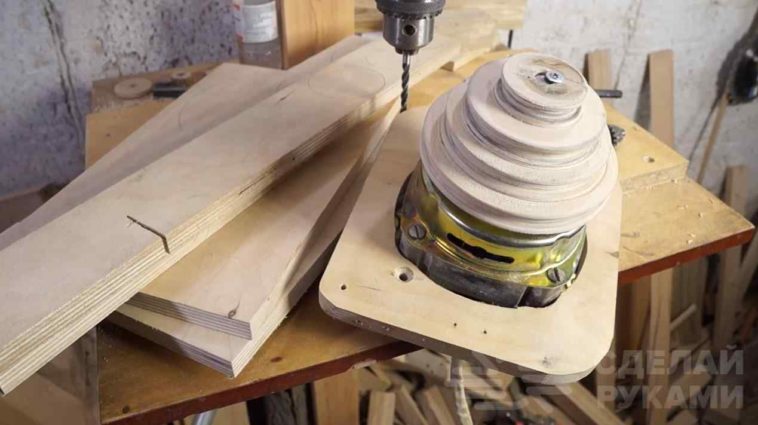

Устанавливаем диски больших диаметров на вал двигателя и закрепляем при помощи шурупа или пальца.

Малые шкивы закрепляем на шпильке в обратном порядке от малого к большему. Выходной вал с малых дисков подготавливаем для зажима каких-либо патронов, будь то гибкий вал для бор машинки или какой-либо абразивный диск.

Наша самоделка готова к использованию (например, можно установить на каких-нибудь самодельных станках).

Видео: изготовление шкива

Подробные этапы работы смотрите в авторском видеоролике ниже. Спасибо за внимание.

Как можно сделать шкивы из фанеры для самодельных станков

Шкив из обрезков ПП труб

У многих дома, в гараже или в мастерской часто собирается хлам в виде обрезков полипропиленовой трубы и испорченных фитингов (например, остались после ремонта).

Если вы не знаете, куда их пристроить, возьмите себе на заметку идею по переработке.

В данном обзоре автор показывает, как из ненужных обрезков ПП труб сделать шкив. В принципе, можно и другой пластик использовать: пластиковые крышки, ПЭТ бутылки, пластиковые канистры и т.д.

Первым делом нужно будет нарезать обрезки ПП труб на мелкие кусочки (чтобы быстрее расплавились). А потом складываем их в металлическую емкость.

Основные этапы работ

Емкость с пластиковым «мусором» ставим на газовую плиту (лучше развести костер на улице) и ждем, пока пластик расплавится и превратится в однородную жидкую массу.

После этого снимаем емкость с пластиком с огня и оставляем на некоторое время, чтобы масса внутри нее остыла.

Далее вынимаем заготовку из формы и обрабатываем ее любым удобным способом.

Рекомендуем прочитать: как своими руками изготовить настольный мини токарный станок на базе электродрели.

На последнем этапе останется только проточить канавку под ремень. Отверстие по центру самодельного шкива рассверливается непосредственно под конкретный диаметр вала двигателя.

Видео

Подробно о том, как сделать шкив из ненужных обрезков ПП труб, смотрите в видеоролике на сайте.

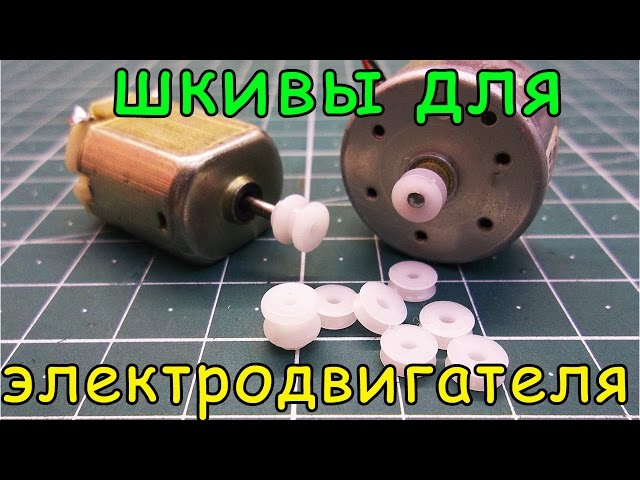

ЭТОТ МУСОР ВСЕ ПРОСТО ВЫБРАСЫВАЮТ! Что можно сделать из отходов пластика!

Самодельные шкивы из алюминия

Первым делом необходимо приготовить раствор. Смешиваем песок с глиной, и постепенно увлажняем, чтобы смесь получилась немного влажной и пригодной к формовке.

Из кирпичей сооружаем опалубку. Засыпаем внутрь приготовленный раствор. Вставляем шаблон с металлическим прутком.

Шаблон потом вынимаем, а пруток оставляем. И таким образом получилась у нас форма для заливки алюминия.

Основные этапы работ

На следующем этапе автор на скорую руку собирает печь из кирпичей. Щели замазываем глиной. Сам тигель для плавки алюминия можно изготовить из корпуса стартера от автомобиля.

После этого можно приступать непосредственно к плавке самого алюминия. Чтобы этот процесс ускорить, необходимо заранее мелко нарубить деревянные щепки — они очень быстро горят и дают хороший жар.

Шлак, который собирается на поверхности расплавленного алюминия, надо периодически убирать. И после этого разливаем жидкий алюминий в формы.

Когда алюминий застынет, необходимо будет достать металлические пруты. Для этого желательно их предварительно нагреть, а потом только выбивать молотком, зажав деталь в тисках.

Обработка отлитых шкивов

Обточить алюминиевые шкивы можно, надев их на вал электродвигателя (от стиральной машины вполне для этого подойдет). Из уголка и металлической пластины делаем регулируемый опорный столик.

Сначала выравниваем алюминиевый шкив с помощью болгарки. Потом автор обрабатывает деталь самодельными резцами, изготовленными из напильников. Для обработки алюминия такие резцы вполне сгодятся.

После этого делаем внутри шкива канавку под ремень. Для этого мастер тоже использует самодельный резец из напильника по металлу.

Точность изготовления в принципе достаточная для использования шкивов на низкооборотистых двигателях. Если при установке шкива на вал двигателя будет биение, то его всегда можно подправить прямо на месте при помощи резца.

Видео

Подробно о том, как сделать шкивы из алюминия без токарного станка, можно посмотреть на видео ниже. Обзор подготовлен на основе авторского видеоролика с YouTube канала libral1973.

Как сделать шкив без токарного станка. Отливаю шкивы из алюминия

Как сделать шкив из фанеры на сверлильном станке

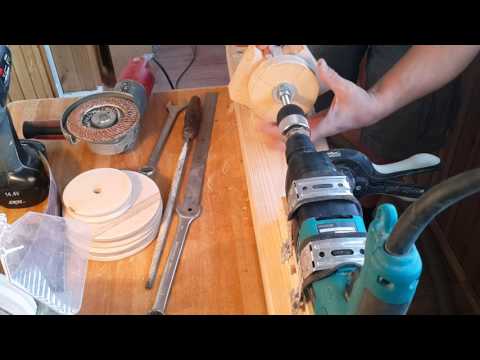

Если срочно понадобился шкив, его всегда можно сделать из фанеры на токарном станке.

Но как быть, если токарного станка нет? В этом случае можно использовать сверлильный станок.

Шкив будем делать из фанеры толщиной 22 мм. При помощи коронки по дереву вырезаем круг нужного диаметра.

В данном случае диаметр шкива составляет 64 мм. Отверстие в центре круга — 12 мм.

Основные этапы работ

В центральное отверстие в заготовке вставляем шпильку диаметром 12 мм, фиксируем ее с двух сторон обычными гайками. Не забудьте про шайбы!

Далее потребуется кусок ДСП или фанеры. В нем необходимо сделать отверстие, и затем запрессовываем подшипник.

На следующем этапе один конец шпильки фиксируем в патроне сверлильного станка, второй — вставляем в подшипник, запрессованный в ДСП или кусок фанеры.

Рядом устанавливаем еще одну шпильку (она будет служить в качестве упора). Включаем сверлильный станок, вооружаемся стамеской и приступаем к обработке круга — делаем в нем канавку под ремень.

Видео

Подробно о том, как сделать шкив из фанеры на сверлильном станке, смотрите в видеоролике на нашем сайте.

Drill Press like lathe — Sütün matkabı torna gibi kullanmak — DIY Pulley

Как выточить алюминиевый шкив без токарного станка

В данном обзоре автор поделится одним из самых доступных способов, как выточить алюминиевый шкив, если нет возможности обработать деталь на токарной станке.

Первым делом потребуется найти подходящего размера алюминиевую болванку. Если под рукой ничего нет — можно выплавить ее из отходов алюминия.

В центральной части круглой болванки сверлим отверстие, после чего в нем надо будет нарезать резьбу.

Советуем также ознакомиться с процессом изготовления самодельного кузнечного горна из жестяной банки.

Основные этапы работ

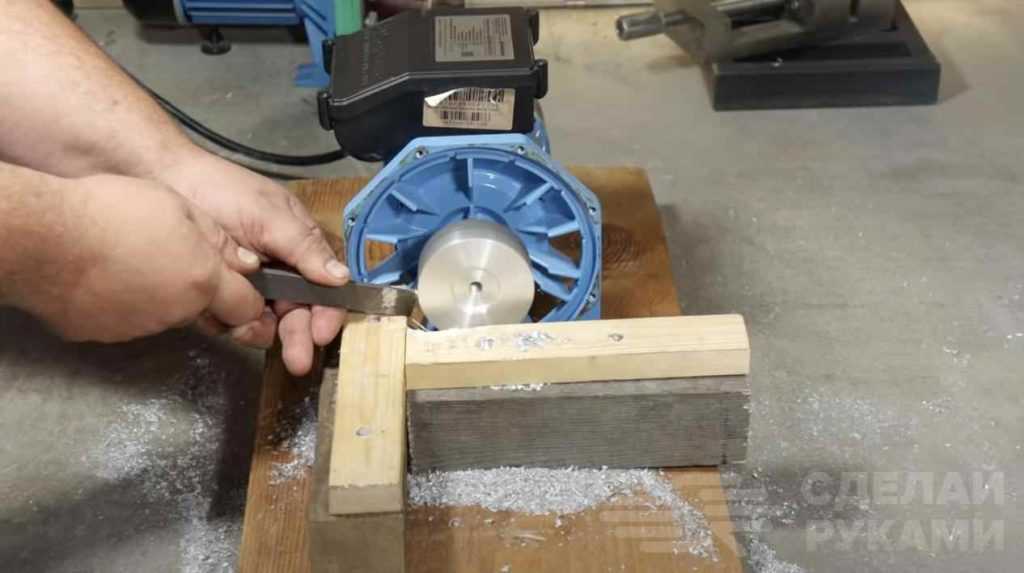

На следующем этапе автор накручивает алюминиевую болванку на вал электродвигателя. Из деревянных брусков автор сооружает подручник.

Резец также используется самодельный, изготовленный из напильника по металлу.

Обтачиваем заготовку до нужного диаметра. После этого мастер делает канавку по центру — под ремень.

Вот таким образом можно выточить алюминиевый шкив, если у вас нет доступа к токарному станку.

Видео

Подробный процесс можно посмотреть на видео ниже — в видеоролике автора. Эта статья подготовлена на основе видео с YouTube канала «КУЙ железо».

Токарный станок больше не нужен? Пригодится каждому мужику в мастерской.

Андрей Васильев

Задать вопрос

Сделать шкив | Научный проект

Научный проект

Чрезвычайная ситуация! Стропила бурной воды перевернули свой плот, и быстрое течение тянет их к водопаду. Подлетает вертолет и опускает спасательное ведро. Пострадавшие стропила залезают внутрь и вытаскиваются в безопасное место. Какой простой механизм работает в ковше вертолета? Вот подсказка: здесь есть колесо, желоб и веревка. Если вы сказали шкив, вы правы! В этом проекте вы будете использовать канцелярские скрепки и веревку, чтобы сделать шкив.

Вертолетный ковш использует шкив. Подумайте о других примерах шкивов. Вы, возможно, видели строительный кран, лифт, флагшток, старомодный колодец и тренажеры. Можете ли вы думать о каких-либо других?

Скачать проект

Оценка

Второй класс

Чтобы имитировать спасательную операцию на вертолете, сделайте простой блок из предметов домашнего обихода.

• 2 скрепки
• 36-дюймовая струна
• Пластиковая корзина для ягод
• Маленькая фигурка
• Блокнот и карандаш

1. Разогните центр скрепки 1, чтобы получился крючок.
2. Привяжите скрепку 1 к концу веревки.
3. Проденьте свободный конец веревки через скрепку 2. Вы только что сделали шкив!
4. Положите фигурку в корзину с ягодами и поставьте обе на землю.
5. Теперь опустите скрепку 1, чтобы зацепить корзину.
6. Протяните свободный конец веревки через скрепку 2, подняв корзину.

Спасение вертолетом удалось! Вы создали шкив, используя скрепки и веревку, и использовали этот шкив, чтобы поднять корзину.

Блоки окружают нас повсюду. Посмотрите на свои оконные жалюзи. Обратите внимание, что когда вы тянете веревку вниз, жалюзи поднимаются. Это шкив в работе. Шкив — это простая машина, используемая для облегчения подъема. Если вы уроните книгу на пол, вы сможете наклониться и поднять ее без проблем. Однако, когда дело доходит до крыши дома, строители не могут просто нагнуться и поднять ее, потому что она такая большая. Шкив позволяет выполнять работу с крана; рабочие машиностроения используют для подъема тяжелых материалов. Сила в кране тянет вниз, и крыша поднимается. Шкивы — полезные инструменты, которые могут даже спасти жизнь. Просто спросите водомеров!

Теперь, когда вы стали экспертом по шкивам, пришло время для дальнейших догадок и испытаний. Подумайте о прочности различных частей шкива. Как вы думаете, какие еще предметы вы можете поднять? Сколько вы можете забрать? Что легче будет поднять с помощью шкива: книгу или куклу? Можно ли использовать ваш шкив для перемещения вещей из стороны в сторону или только вверх и вниз? Запишите все имеющиеся у вас догадки, называемые гипотезами , в блокнот, прежде чем решать новые задачи.

Продолжайте мыслить как ученый, и вы сможете проводить бесконечные исследования с помощью блока скрепки.

Отказ от ответственности и меры предосторожности

Education.com предоставляет идеи проекта научной ярмарки для ознакомления только цели. Education.com не дает никаких гарантий или заявлений относительно идей проекта научной ярмарки и не несет ответственности за любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких Информация. Получая доступ к идеям проекта научной ярмарки, вы отказываетесь и отказаться от любых претензий к Education.com, возникающих в связи с этим. Кроме того, ваш доступ к веб-сайту Education.com и проектным идеям научной ярмарки покрывается Политика конфиденциальности Education.com и Условия использования сайта, включая ограничения об ответственности Education.com.

Настоящим предупреждаем, что не все проектные идеи подходят для всех отдельных лиц или во всех обстоятельствах. Реализация любой идеи научного проекта следует проводить только в соответствующих условиях и с соответствующими родителями. или другой надзор. Чтение и соблюдение мер предосторожности всех материалы, используемые в проекте, является исключительной ответственностью каждого человека. За дополнительную информацию см. в справочнике по научной безопасности вашего штата.

Как сделать блок с детьми

ПОДЕЛИТЬСЯ ЭТОЙ ОБЪЯВЛЕНИЕМ:

Детям нравится узнавать о том, как все устроено, и им особенно нравится участвовать в практических экспериментах. Это простое упражнение со шкивом — отличный способ научить детей принципам физики, а также весело провести время. В этом посте рассказывается, как работает шкив, и рассказывается, как сделать шкив.

Кроме того, это достаточно просто сделать даже для маленьких детей! Так что соберите свои материалы и приготовьтесь создать свою систему шкивов.

Этот пост включает в себя простое научное задание для детей на простых машинах: руководство по изготовлению шкива с детьми . Этот пост также содержит рекомендации по книгам для обучения на основе проектов.

Моим сыновьям нравится строить из кубиков, дорожек, лего, бобов, зефира, соломинок, камней, палочек… что угодно, им нравится строить из них.

Что такое система шкивов?

Система шкивов представляет собой простую машину, состоящую из одного или нескольких шкивов, по которым проходит канат или трос. Шкивы используются для изменения направления силы, изменения величины или количества силы или создания механического преимущества.

В своей простейшей форме шкив представляет собой колесо с канавкой на ободе, по которой может проходить веревка. Шкив также может иметь блокировку и захват, чтобы увеличить механическое преимущество системы.

Система шкивов — одна из шести классических простых машин, идентифицированных учеными эпохи Возрождения. Впервые он был описан греческим философом Архимедом в 3 веке до нашей эры. Хотя это часто считается древней технологией, шкивы по-прежнему широко используются в различных приложениях.

В этом научном видеоролике рассказывается о простой машине и показано, как работает простая система шкивов.

Увлекательное обучающее видео для детей решает проблему доставки телескопа в обсерваторию. Ты угадал! Узнайте, как система шкивов может легко поднимать тяжелые предметы!

Факты о шкиве для детей

• Примеры из нашей повседневной жизни включают жалюзи, гаражные ворота и даже флагшток.
• Эти простые механизмы существуют уже тысячи лет. Происхождение не совсем известно, но некоторые историки считают, что жители Месопотамии использовали эту простую машину для оживления воды еще в 1500 г. до н.э.
• Архимед был древнегреческим ученым, который изобрел шкив и другие простые механизмы, такие как рычаг.
• Наиболее значительным преимуществом системы шкивов является то, что она может удвоить силу, прилагаемую шкивом для подъема веса.
• Другие названия шкивов включают барабан или шкив.

Загрузите БЕСПЛАТНЫЙ набор листов наблюдения для этого занятия!

Типы шкивов

Три основных типа: статический или фиксированный шкив, подвижный шкив и составной шкив.

Статический шкив является самым простым и имеет неподвижную ось. Другими словами, он использует эту ось и колесо, чтобы перенаправить силу веревки.

Далее, у подвижного шкива есть ось, которая может свободно перемещаться и также используется для перенаправления сил. Другими словами, с механическим преимуществом, равным 2, с закрепленным одним концом веревки подвижный блок может приложить к объекту двойную силу.

Наконец, составной шкив сочетает в себе статический и подвижный шкивы. Примером составного шкива является блок и захват.

Как построить шкив — простое научное задание для детей

Когда я наткнулся на книгу «Исследуй простые механизмы!», мне пришлось ее взять. Книга включает в себя 25 достаточно простых и доступных проектов для детей (и взрослых), которые помогут лучше понять науку, лежащую в основе механизмов, стоящих за строительством конструкций и транспортных средств.

Я также ценю историю и критический язык этих простых машин, добавляя контекст, чтобы сделать обучение для всех нас длительным. В книге обсуждаются простые механизмы и объясняется эта деятельность. Мы попробовали и решили поделиться с вами.

Сделайте блок своими руками вместе с детьми

Научная дискуссия о блоке своими руками

• Расскажите о том, как контейнер движется по веревке.
• Что заставляет контейнер работать быстрее, медленнее, нестабильно и т. д.?
• Также обратите внимание на нагрузку, которую несет «шкив». Что оно делает?
• Спросите, как изменится материал струны? контейнера? Сила магнита?
• Как на шкив повлияет вес/форма груза?
• Какой груз легче поднять?

Простые машины: книги для обучения на основе проектов

• Исследуйте простые машины! Включает в себя множество забавных исторических фактов и проектов, которые легко принести домой или в класс.
• Tinkerlab: практическое руководство для маленьких изобретателей — один из моих любимых наборов. Великолепная книга с множеством практических занятий для детей младшего возраста, основанных на проектах.
