Споттер представляет собой устройство для ликвидации дефектов и вмятин на металлических поверхностях. Аппарат встречается на автомобильных мастерских, где его используют для восстановления деталей кузова. Но поскольку стоимость оборудования достаточно высокая, есть смысл собрать споттер своими руками.

Споттер — устройство для ликвидации металлических вмятин.

Под споттером подразумевается профессиональное приспособление для ремонтных работ. Аппарат имеет 2 вывода:

1. Массу.
2. Кабель с пистолетом.

Массу необходимо подсоединить к металлической поверхности автомобиля, достав перед этим из капота АКБ. При нажатии клавиши на рабочем пистолете происходит подача сварочного тока. В результате место обработки подогревается, сопротивление растет, а металл расплавляется. Другие части кузова не подвергаются нагреву.

Предназначение и области применения

Споттеры востребованы для кузовного ремонта. Прибор позволяет соединить любые металлические детали, а также выровнять поверхность путем локального нагрева, если другие методы неэффективны.

Аппарат подходит для использования в сложных условиях, где невозможно применить стационарное сварочное оборудование. Он позволяет отремонтировать деформированную деталь, к которой нет свободного доступа. Споттеры встречаются на СТО, в сервисных центрах и автомастерских.

Устройство

Сварочный споттер включает такие компоненты:

1. Коробку.
2. Рабочий пистолет.
3. Электрод.
4. Кабель.

Сварочный споттер включает коробку, электрод и кабель.

Существует 2 типа споттеров:

1. Трансформаторные.
2. Инверторные.

Первый тип просто собрать в домашних условиях. В инверторных моделях присутствуют дополнительные детали, которые придется докупить.

Принцип работы

К деформированному элементу кузова нужно приварить крепеж и закрепить шток обратного молотка за пределами повреждения. Прибор нужно потянуть за шток с имитацией удара киянки для выправления металла.

Аппарат работает по принципу мгновенного приваривания, поскольку цикл длится несколько секунд. В процессе выравнивания требуется заземление на корпус и снятие с аккумулятора отрицательной клеммы.

Это обезопасит кузов от коротких замыканий и защитит работающего с устройством человека от ударов током.

После устранения дефекта необходимо устранить следы сварки.

Особенности самодельной конструкции

Изготовленное вручную изделие работает наподобие молотка точечным образом, но в обратную сторону.

Изготовленный вручную споттер работает точечным образом.

Споттер должен поддерживать 2 режима:

1. Кратковременный. Подходит для фиксации ремонтной шайбы к дефектной детали кузова.
2. Постоянный. Требуется для сварки с применением угольного электрода.

Нюансы изготовления своими руками

Если правильно выполнить расчет параметров, подготовить подходящие компоненты и придерживаться схемы сборки, можно сделать качественный споттер, который не будет уступать заводским моделям по функциональности. Роль сварочного пистолета может играть любое приспособление с подходящей формой. Главное, чтобы устройство было удобным.

Чтобы сделать споттер, потребуется подготовить работающий трансформатор. Его можно извлечь из старого инвертора/полуавтомата либо купить на рынке с рук. Лучше подобрать компонент с неисправной обмоткой.

Основные варианты создания

Для создания споттера подойдет старый инвертор. Можно взять для этой цели АКБ или вышедшую из строя микроволновую печь.

Из сварочного аппарата

В числе самодельных приспособлений часто встречаются споттеры из сварочного инвертора. В приборе уже есть нужные компоненты, поэтому останется только подключить трансформатор, который будет генерировать ток, и подготовить пистолет.

Споттер из сварочного инвертора встречается очень часто.

Перед сборкой важно очистить найденный сварочный прибор от следов коррозии и пыли.

Из микроволновки

Алгоритм сборки споттера из СВЧ-печи практически идентичный. Главное условие – получить импульсный режим. Для этого требуется конденсатор повышенной емкости с подсоединенной платой управления. Продолжительность импульса должна составлять не больше 0,5 сек. Если цикл длится дольше, это спровоцирует появление отверстий в металлических конструкциях.

Для сборки нужно:

1. Извлечь из печи трансформатор, разобрав его по шву ножовкой по металлу или шлифмашиной.
2. Подготовить вторичную обмотку, взяв толстый медный кабель в 2 витка.
3. Склеить сердечник основания и трансформатора, используя эпоксидную смолу из 2 компонентов.
4. После застывания состава проверить функциональность сварки, используя специальный прибор.

Из аккумулятора

Чтобы устранить мелкие дефекты на поверхности кузова, можно создать споттер из аккумуляторной батареи. Подобное приспособление характеризуется простотой в применении, поскольку для его работы не требуется доступ к сетевому электроснабжению.

Споттер из аккумулятора устраняет мелкие дефекты.

Для предстоящей сборки нужны следующие компоненты:

1. АКБ на 12 В.
2. Втягивающее реле (разрешается снять со стартера автомобиля).
3. Клавиша запуска/выключения.
4. Фиксатор электрода.
5. Провода с клеммами.

Плюсовой кабель АКБ следует зафиксировать на втягивающем реле, а с места подцепления стартера на реле подвести к пистолету 1,5-метровый кабель толщиной от 100 мм кв. С помощью первого провода нужно закрепить кнопку включения на втягивающем реле, где находится плюсовая клемма. Второй кабель следует подключить к контакту реле для его корректного срабатывания. Провод массы нужно соединить с дефектным кузовным элементом, не забыв предварительно установить электрод.

Схемы и чертежи для сборки

В интернете есть бесплатные схемы плат управления. Отдельные чертежи подходят для промышленных аппаратов. Другие содержат большое количество компонентов, которые не нужны для самодельного приспособления.

Есть схемы, которые предусматривают регулировку силы тока и направления холостого хода. Кроме того, они поддерживают изменение продолжительности сварочного импульса.

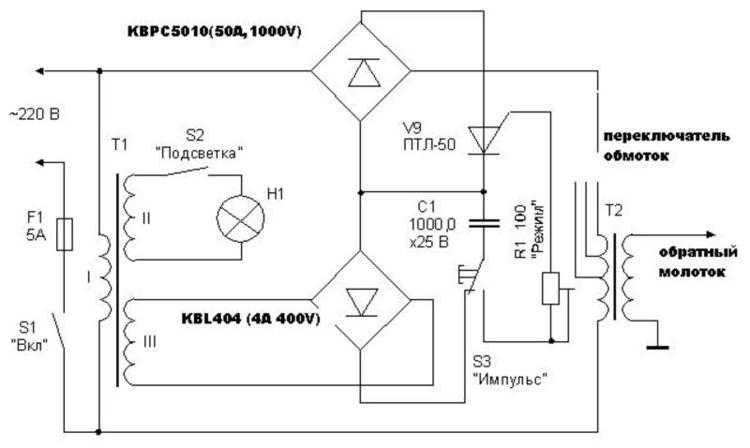

Схема споттера для сборки.

Подобные схемы востребованы для создания споттера, который будет применяться в частном СТО. Для домашнего использования существуют более примитивные чертежи.

Перечень необходимых материалов и инструментов

Самодельный споттер состоит из 2 составляющих:

1. Сварочного инвертора.
2. Тиристорного реле.

Для сборки аппарата потребуется подготовить:

1. Тиристор на 200 В.
2. Понижающий трансформатор на 12 В.
3. Реле на 30 А.
4. Диодный мост.
5. Контактную группу (220 В).
6. Клавишу управления.

Алгоритм действий

Для изготовления сварочной системы потребуется освоить базовые навыки и получить общее представление об особенностях подобной техники. Наиболее просто создать прибор из старого инвертора.

Прибор проще всего сделать из старого инвертора.

Выбор параметров

При переделке нужно уделить должное внимание параметрам вторичной обмотки, поскольку они влияют на выходные показатели аппарата (нагрузочный ток). Важно определить оптимальное сечение шины, при котором плотность тока будет составлять от 8 А/мм кв.

Сборка обратного молотка

Обратный молоток применяется для выравнивания элементов кузова. По умолчанию его делают из прутьев металла путем сварки и фиксации наконечника из гаек. Болванка на штыре должна свободно двигаться для получения обратной тяги при работе.

На конце электрода следует зафиксировать наконечник, который будет обеспечивать контакт молотка с кузовной поверхностью.

Изготовление рабочего пистолета

В заводских моделях споттеров присутствует пистолетная рукоятка. При изготовлении аппарата своими руками можно выполнить подобное приспособление в виде цилиндра с клавишей управления и клеммой для кабеля.

В пистолете есть 3 части:

1. Корпус.
2. Контактный стержень.
3. Выключатель.

Изготовление рабочего пистолета делают из латуни.

Для изготовления контактного стержня часто используют латунь. На одном конце находится крепежная резьба, а на обратном – зажим для подачи питания.

Ключевое требование к пистолету – качественная изоляция. Этот момент определяет безопасность использования прибора.

Электрод

Данный элемент тоже несложно изготовить в домашних условиях, используя медные прутья с круглым сечением либо трубки из бронзы, которые легко совмещать с токопроводящими кабелями.

С рабочей стороны электрода следует выполнить прорезь для крепления шайбы для приварки. Если для сборки применяется трубка, ее конец нужно расплющить, а затем сделать отверстие.

Способ фиксации электрода и сопутствующих компонентов зависит от особенностей споттера. Если планируется сборка переносного аппарата, лучше распределить комплектующие равномерно и закрепить их подходящими крепежами. На наружной части корпуса следует предусмотреть ручки для перемещения.

Трансформатор

Подготовка трансформатора относится к важнейшим этапам сборки. Наибольших усилий требует процедура обмотки. Ее можно выполнить на кольцевом железе, используя медный или алюминиевый провод. Между мотком следует предусмотреть надежную изоляцию. Для этих целей подойдет трансформаторная бумага, сложенная в несколько слоев. Чтобы повысить надежность изоляции, можно пропитать материал парафином.

Процедура обмотки трансформатора является очень важной.

Блок управления: схема

При подготовке электронной платы важно корректно совместить перемычки, отвечающие за разрыв контактов первичной сети. Для блока подойдут как примитивные, так и более сложные схемы.

По умолчанию в блоке размещены провода от кнопки пуска и регуляторы быстрого старта, которые выводятся на корпус. При желании нужно закрепить кулеры и спрятать кабели массы.

Корпус

Для споттера подходят разные типы корпусов. Кто-то использует системный блок от настольного компьютера, что достаточно удобно, т.к. есть возможность разместить микросхемы и кулеры в одном месте. Кто-то применяет коробы из металла или древесины.

Размеры конструкции могут быть произвольными с учетом параметров и количества компонентов.

В основании устанавливается плита из материала диэлектрика, к которой будут прикреплены все компоненты. Ключевым критерием выбора корпуса является не внешний вид, а простота доступа к внутренним компонентам.

Размеры корпуса споттера могут быть произвольными.

Нередко роль корпуса играют старые микроволновые печи.

Правила работы с самодельным агрегатом

Управлять прибором достаточно просто. Необходимо придерживаться такой последовательности действий:

1. Зачистить дефектный участок.
2. Подсоединить к устройству заземляющий контакт.
3. Приступить к выравниванию глубоких выбоин с помощью простых приспособлений.
4. Сделать «слепок» ровной части кузова.
5. Подготовить место для работы обратного молотка.
6. Закрепить крючки сваркой, захватить крепеж гребенкой и постепенно вытянуть место с деформацией.
7. Обработать поверхность споттером с навариванием небольших заклепок.

При работе с устройством следует соблюдать несколько правил безопасности:

1. Предварительно осмотреть и очистить все детали оборудования.
2. Убедиться в надежности изоляционного слоя на проводах.
3. Провести зачистку дефектного кузовного элемента.
4. Позаботиться о заземлении прибора.

При работе с устройством нужно убедиться в надежности изоляции на проводах.

Характеристики споттеров, выпускаемых серийно

Базовые параметры заводских споттеров выглядят следующим образом:

1. Электропитание – 220 В, 50 Гц.
2. Потребляемая мощность – до 10 кВт.
3. Допустимый ток сварки – 1300 А.
4. Напряжение в цепи – 7–10 В.
5. Продолжительность импульса, регулируемая таймером – 0–1,2 секунды.
6. Усилие с использованием электрода – до 100 кг.

Функциональность

Устройства, которые продаются в магазинах и предназначаются для коммерческого применения, имеют несколько полезных функций. В их числе:

1. Возможность фиксации ремонтных шайб.
2. Приваривание электрода с выравниванием поверхности.
3. Использование графитовых электродов для осадки металла (разогрев с последующим охлаждением).
4. Отключение споттера в случае перегрева за счет термостата.

Полезные советы и общие рекомендации

Споттер станет незаменимым инструментом как для автомастерских, так и для домашнего использования. Без этого устройства сложно провести полноценный ремонт кузова. Прибор позволяет эффективно устранить дефекты металлических поверхностей. При этом его несложно изготовить в домашних условиях, используя трансформатор от инверторной сварки.

Перед изготовлением устройства следует убедиться в целесообразности затеи. Самодельный прибор стоит недорого, но для его сборки потребуется потратить немало времени и усилий. Если же вы решили сделать такой аппарат из подручных средств, будьте готовы следовать чертежам и инструкциям, чтобы не допустить ошибок.
