Как сделать столярный стол своими руками?

Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий.

Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Содержание

1 Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях. В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.
2 Где поставить?
3 ВИДЕО: верстак своими руками.
4 Создания верстака своими руками: 50 фото-идей
5 Содержание:
6 Основные критерии стола циркуляционной пилы
7 Конструкция циркуляционной пилы, станок из дисковой пилы Байкал
8 Расчет параметров
9 Расчет мощности
10 Небольшой столик для ручных станков деревообработки
11 Иногда нужно сделать отдельный стол для электрорубанка своими руками, что не доставит хлопот мастеру, поскольку основу конструкции и материалы используют те же, что и для стола ручной циркулярки. Когда деревообрабатывающий инструмент некуда складывать, это сигнал, что нужно изготовить стол для инструментов своими руками. Здесь, для каждого мастера нет преград творчества, поскольку делают их металлическими, пластиковыми, деревянными, с применением различных карманов и полочек.
Стол под инструменты – это основной элемент для поддержания порядка и чистоты в мастерской. Посмотрите видео циркулярный стол своими руками, в котором изложены все подробности о процессе изготовления. Видео: Рабочий стол для циркулярной пилы Видео: фрезерный стол; milling table Похожие статьи

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

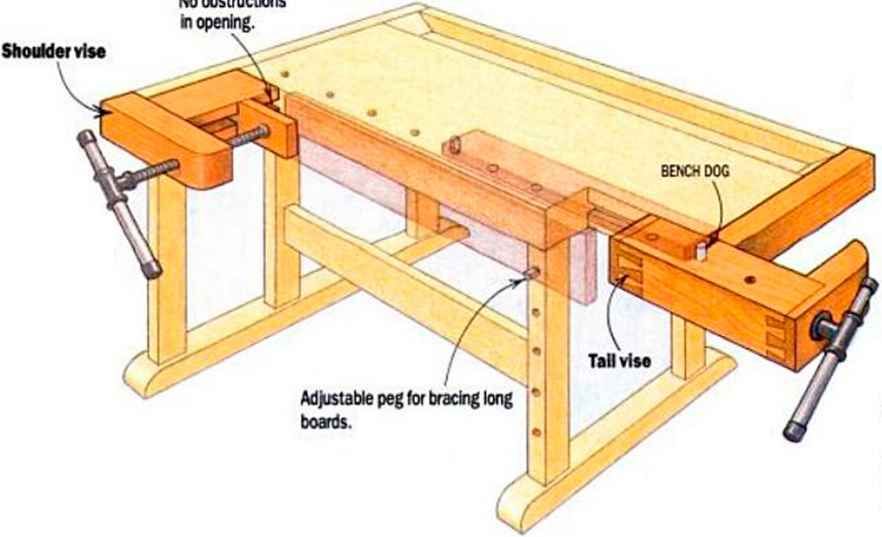

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.Как подобрать оптимальную высоту верстака?Высота столярных верстаков варьируется в пределах 85-95 см.Оптимальную высоту стола подбирают ориентируясь на рост мастера.

Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.Из каких материалов лучше изготавливать конструкцию?Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород.

Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.Об изготовлении верстачной крышкиОпыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки.

Сделать этот простой настил целесообразно сразу вместе с верстаком.Когда затевается серьезный ремонт в домовладении, необходимо, чтобы все было под рукой в любой момент, что позволит с максимальной пользой использовать время. Для этого важно правильно организовать рабочее место домашнего мастера, если он привык все делать своими руками. Во время ремонта или строительства значительное место занимают работы по дереву.Однако пилить брус на табуретке или скамейке неудобно и долго.

Рационально использовать время и ресурсы поможет рабочий стол, известный еще под названием верстака. Сделать его по силам в домашних условиях.Для большинства мужчин, гараж является и «домом» для автомобиля, и кладовкой и мастерской одновременно.Не каждый хозяин считает, что верстак постоянно нужен в хозяйстве: он нужен только на время ремонта или реконструкции здания, поэтому предпочитает взять его напрокат.Но такое мнение ошибочно, особенно, если он является собственником домовладения, стоящего на земле. Появившийся в хозяйстве столярный верстак станет настоящим подспорьем для него.

Смастерив такую конструкцию, хозяин получает целый ряд преимуществ, по сравнению с использованием верстака, взятого напрокат или купленного в строительном супермаркете. Он сэкономит значительную сумму денег, которую сможет использовать для дальнейшего благоустройства дома.Приобретет дополнительный опыт хозяйствования и практические навыки.Получит в свое распоряжение удобный рабочий стол, пригодный для обработки деталей из дерева и металла.Если хозяин изготовит верстак своими руками, сможет пользоваться им в любое время.Стало быть, в одном помещении (хорошо, если имеется подвал) необходимо разместить стеллажи и рабочее место.Известны различные виды верстаков, которые имеют различное предназначение.Столярный верстак для изготовления деревянных деталей. На нем удобно обрабатывать небольшие деревянные изделия, но не предназначен для первичной обработки древесины.Для него понадобится столешница трехметровой длины шириной в один метр. Детали на нем закрепляются деревянными горизонтальными и вертикальными зажимами.Плотницкое приспособление значительно больше по всем параметрам и тяжелее.

На нем обрабатывают стволы деревьев, нарезаются доски, брус и другие заготовки из дерева.

Универсальный стол позволяет работать с деревом и с металлом; его столешница укрепляется металлической лентой и имеет деревянные и металлические зажимы.Стол для проведения слесарных работ и обслуживания автомобиля есть практически в каждом гараже.Существует и другое определение видов конструкций по возможному месту расположения.Мобильный (переносной).Используют для выполнения мелких работ с деталями небольших размеров. Он удобный, достаточно легкий. Его можно без особого труда переместить с одного места на другое.Укомплектовывается столярный стол тисками малого или среднего размера, что позволяет его использовать для мелких слесарных работ.Стационарный рабочий стол отличается массивностью и устойчивостью.

На нем можно заниматься обработкой пиломатериалов, но домашнему мастеру такой верстак вряд ли пригодится, если он постоянно не будет заниматься деревообработкой.Сборный на соединениях с использованием болтов. Это своеобразный трансформер: в любой момент его можно дополнить специальным оборудованием и внести необходимые изменения, в зависимости от решаемых задач.

И как правило – он самодельный, то есть, изготовлен с учетом особенностей конкретного помещения.Какой вид конструкции выберет домашний мастер, напрямую зависит от того, какие цели и задачи он ставит:рабочий стол нужен для обработки небольших деталей и изготовления мелких изделий только на период проведения ремонтных и строительных работ;хозяин будет им постоянно пользоваться и работать с небольшими объемами деталей из дерева;верстак понадобится, чтобы проводить первичную обработку древесины, превращая ее в доски, брус на постоянной основе;предполагается использовать стол для периодической обработки небольших деревянных и металлических деталей.Форма и размеры определяются конфигурацией помещения.Опытные домашние мастера утверждают, что смастерить изделие можно даже начинающему хозяину, не имеющему навыков обращения со слесарными инструментами.Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой.

Чтобы сделать верстак своими руками, мастеру нужно дерево и металл.Если предполагается изготовить небольшой стол, то для него будет подходящей деревянная основа. Для столешницы подойдет ламинированная ДСП, прессованная фанера толщиной не менее 5 – 7 см.

Для стационарного стола можно использовать хорошо оструганные доски, плотно подогнанные друг к другу, и частично – металл.Кроме столешницы, он имеет большое количество полок и ящиков.А если в распоряжении домашнего мастера есть ненужный письменный стол, то он станет добротной основой. Он удобен еще и тем, что уже имеет несколько ящиков или отделений для хранения инструментов.Рабочее место автолюбителя должно быть прочным и устойчивым.Найдет применение в конструкции старая дверь из цельного полотна. Из нее получится прекрасная прочная столешница, которая даже не требует обработки.

Под столом обязательно размещаются тумбы с инструментом и расходными материалами (сверлами, ножовочными полотнами, ветошью и пр.).Использование имеющихся в хозяйстве подручных материалов для изготовления столярного стола своими руками сэкономит время и деньги домашнего мастера. Делать из стола монолитную тумбу нерационально, куда-то надо девать ваши ноги во время сидячих работ.Можно самостоятельно сделать верстак из металла. Он получится прочным, надежным и тяжелым. Но опыт свидетельствует: наиболее приемлемым считается промежуточный вариант, когда каркас и крышка верстака выполняются из дерева, а потом обшиваются листовым металлом.Однако обе стороны должны представлять собой если не комплекты выдвижных ящиков, то хотя бы набор полочек.Домашнему мастеру, решившему сделать своими руками верстак, понадобится определенный набор материалов.

Что для этого нужно, ему хорошо известно.Верстак в гараж не должен быть частью стеллажа, стало быть, стена над ним является местом для навесного хранения инструмента.А для тех, кто еще не имеет достаточного опыта, мы составили перечень всего необходимого для его изготовления:уголок металлический;полоса из стали и лист оцинкованного железа;фанера;шурупы;анкерные болты;труба квадратная;деревянные доски;саморезы по металлу;краска. И металлический, и деревянный верстак имеют право на жизнь.Самостоятельно сделанный небольшой деревянный столярный верстак займет достойное место в домашней мастерской. Чтобы его сделать, не нужно большого количества инструментов.На стальной лист всегда можно положить кусок фанеры или оргалита, а на деревянную поверхность – лист оцинковки.Понадобится стандартный набор, который найдется в каждом доме:отвертка;рулетка;болгарка;электролобзик или ручная ножовка;молоток.В первую очередь, определяемся с эргономикой рабочего места.В зависимости от того, какой материал будет использован для столярного верстака, перечень материалов и инструментов может изменяться. Например, чтобы сделать металлический рабочий стол, не обойтись без сварочного аппарата и электродов.Высота верстака должна быть такой, чтобы не приходилось гнуть спину, и в тоже время, вставать на цыпочки.

Где поставить?

Прежде чем приступать к работе, важно сразу определить, для чего и как часто будет использоваться стол, где будет размещен. Не обойтись и без чертежа. Ответы на эти вопросы определят его размеры, материал и порядок изготовления.

Советуем присмотреться к столешнице у жены на кухне.

Лучшим местом для размещения приспособления можно считать ту часть помещения (гаража или сарая), где есть естественное освещение. Также важно, чтобы рядом с верстаком находились электрические розетки, чтобы подключать электроинструменты и лампу. Лучше всего, если свет будет падать слева или прямо, тогда рабочая поверхность стола будет освещена в течение дня.

Проектируйте габариты вашей рабочей зоны.

Затем определяются параметры будущей конструкции. Несмотря на существующие нормы, касающиеся размеров стола, если мастерить столярный верстак своими руками, домашний мастер будет исходить из целесообразности и фактически имеющегося места, поэтому столешница будет такой, чтобы здесь свободно размещались инструменты и детали, без строгого соблюдения размеров. Ширина обычно составляет 50-60 см; такой размер считается оптимальным, так как позволяет свободно дотянуться до противоположного края столешницы.

Типичный размер стола по вертикали лежит в диапазоне 850-950 мм.

Еще один важный параметр – высота верстака. Существуют различные способы ее определения, начиная от точных математических расчетов до народного опыта, предлагающего считать оптимальным показателем расстояние от крайней точки согнутой в локте руки до пола. Опытный мастер может сделать ее регулируемой.

В качестве стены для размещения инструментов отлично подойдет перфорированный металлический лист.

После определения основных параметров изделия можно приступать к сборке.

Сначала закрепляются ножки (четыре опоры из стального уголка, которые соединяются также уголками и закрепляются сваркой сверху и снизу.).

В результате получается прямоугольная сварная конструкция.После изготовления каркаса приступают к подготовке столешницы. Обрезанные по размеру доски выкладываются на каркас сверху и плотно скрепляются. С каркасом столешница соединяется при помощи болтов.

Рабочая поверхность должна быть обработана: остругана и ошкурена. Низ необходимо закрепить с помощью поперечин или деревянных брусков. Они прикручиваются к каждому из элементов получившегося щита.

После ее закрепления нужно сделать обшивку крышки металлом (лучше, если это будет оцинковка). Металлический лист закрепляется на поверхности столешницы саморезами. Если образуются заусенцы, их необходимо зачистить.

Раскроить заготовки следует до начала сварочных работ.

Основные работы по изготовлению верстака на этом завершаются, но для придания большей жесткости конструкции и прикрепления к полу, можно снизу приварить металлические уголки. По желанию, можно оборудовать ящиками, полками для инструмента.

Все сварные стыки усиливаем уголком или стальной полосой.

Из необходимого оборудования на верстаке обязательно должны найти место тиски. Они навешиваются на лицевую сторону столешницы и используются для крепежа изделий. Если в работе часто бывают крупные детали, есть необходимость установить несколько тисков разных размеров.

Главное – усилить все 90° соединения.

Под верстаком можно смонтировать полки, где разместить различные приспособления, нужный инструмент или складывать обработанные детали.

Обязательно пропитываем дерево антисептиком и противопожарной пропиткой.

Аккуратно выполненный своими руками, столярный верстак станет удобным приспособлением для работы домашнего мастера.

Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками.

ВИДЕО: верстак своими руками.

Создания верстака своими руками: 50 фото-идей

Рекомендуем статьи по теме

Большинство плотников и деревообрабатывающих мастеров, желают иметь в хозяйстве универсальный агрегат, но как смастерить такое устройство самостоятельно, многие не знают. В этом руководстве, вы узнаете, как смастерить универсальный фрезерный стол своими руками.

Содержание:

Плюсы универсального станка по дереву в том, что не нужно иметь несколько агрегатов и ходить с заготовкой от одного к другому во время работы. Единственный и универсальный, будет находиться на одном столе, и выполнять действия нескольких агрегатов. Разумеется, ограничения такого устройства присутствуют, и смастерить абсолютно-универсальный станок по дереву не представляется возможным. Но сделать стол для фрезера своими руками, в котором будет присутствовать электрорубанок и циркуляционная пила, вполне реально.Для воплощения затеи в реальность, нужно позаботиться о расходных материалах, а также инструментах, которые понадобятся для создания точного и ровного стола, на котором будут закреплены устройства. Поскольку устройство на столе будет не одно, требуется сделать более широкий и длинный стол. Чтобы не испортить материалы зря, для начала нужно на листе бумаги нарисовать схему и расположение будущих устройств. Это чрезвычайно существенный аргумент, поскольку эффективность станка напрямую зависит от грамотного расположения всех элементов. Заблаговременно побеспокойтесь о положении каждого узла. Если задание кажется сильно сложным, можно использовать готовые схемы и чертежи. Таким образом, умельцы изготовляют стол для циркулярной пилы своими руками, без помощи экспертов.

Основные критерии стола циркуляционной пилы

Конструкция, на которой будут установлены деревообрабатывающие механизмы, должна обладать такими характеристиками:

Капитальной жесткостью и устойчивостью.Идеально ровной поверхностью.Заземлением.Свободным местом для опилок.Легкой доступностью к отходам для их ликвидации.Щитками защиты, которые устанавливаются над вращающимися элементами.

Соблюдение вышеперечисленных правил, помогут сделать действительно качественный и безопасный стол для фрезера своими руками.

Существует несколько требований циркуляционной пилы, которые необходимо учитывать для качественной, производительной и безопасной работы агрегата.

1. Хорошее креплениедиска пилы.2. Огораживание рабочей части диска пилы, что многие считают невыполнимой задачей.

3. Доступность кнопки старта-остановки агрегата.

Дополнительные требования к столу, зависят от предпочтений столяра и его профессионализма в этой сфере. Вспомогательные элементы помогут точнее обрабатывать заготовки, совершать распиливание более длинных досок, что в конечном итоге отразится на возможностях станка для выполнения абсолютно точных, качественных и сложных изделий.

Большинство умельцев, выполняют чертежи фрезерного стола своими руками, а если нет уверенности, лучше провести работу со слесарем, или человеком сделавшим подобное устройство.

Конструкция циркуляционной пилы, станок из дисковой пилы Байкал

Обычный стол, который можно приобрести в комплектации с плитой циркуляционной, выполняют в большинстве случаев из нержавеющего железа. Умельцы используют простую сталь, а опорную конструкцию сваривают из металлических уголков. Диск, режущий древесину, крепится во внутренней части стола, на валу с подшипниками, а подача механической энергии производится посредством ременной передачи.

В плите находится разрез для диска, который со всех сторон окружен деревянной опалубкой, а с внутренней части стола регулируется винтами. Зазор между столом и режущим диском, должен быть несколько миллиметров, иначе опилки в работе будут забиваться в щель, и приводить к неисправности агрегата. Зазор настраивается в зависимости используемых дисков.Каждый старается выполнить чертежи циркулярного стола своими руками, чтобы сделать универсальный и хороший стол для деревообработки, но недостаток знаний может сыграть плохую шутку.

Видео: циркулярный станок из дисковой пилы Байкал 514

Расчет параметров

Во избежание издержек и несуразностей, строго соблюдайте основные параметры изложенных материалов, и вы сделаете качественный стол столярный своими руками. Когда мы собираем стол для ручной циркулярной пилы своими руками, необходимо учитывать мощность электродвигателей, которые будут применены. Если вы собираете стол для ручного фрезера своими руками также необходимо учитывать производительность мотора.

Для более глубокого понимания конструкции и схемы изделия, просмотрите сюжет про столярный стол своими руками видео которого выложено на сайте. При учете того, что стол будет универсальным, необходимо делать конструкцию максимально устойчивой и прочной.

Выполняют умельцы чертежи стола под фрезер своими руками, но если конструкцию сваривать будет другой человек, необходимо в деталях объяснить, чтобы в итоге все элементы находились в нужных местах. Можно отдельно не изготавливать фрезерный стол для ручного фрезера своими руками, поскольку большинство мастеров, сделав универсальный стол, работают на нем и ручными инструментами. Это очень удобно, поскольку места для работы хватает, все находится под рукой и продуктивность повышается.

Расчет мощности

Чтобы смастерить хороший стол для дисковой пилы своими руками, нужно совершить правильный расчет мощности, при соотношении силы электродвигателя и предполагаемой работы. То есть, для комфортного распиливания различных пород древесины, достаточно поставить электродвигатель 1000-1200 Вт.

Эксперты не советуют использовать более мощные двигатели, поскольку это большой риск. При необходимости значительных мощностей и производительности установки, следует делать конструкцию стола более основательной и совершенной. При должном подходе, многие умельцы создают стол для ручного фрезера своими руками, гораздо лучше и продуктивнее, нежели модели от брендовых производителей.

Для более точного понимания, просмотрите сюжет, как сделать фрезерный стол своими руками видео которого находится в открытом доступе для просмотра.Индустриальные станки, как указывалось выше, полностью выполненыиз металла, а нижняя часть, дополнена бетонной плитой, для большей надежности крепления агрегата. Стол для циркулярки своими руками, умельцы изготовляют целиком из металла или в дуэте с деревянными элементами.

Важно учитывать фактор, если больше агрегатов будет интегрировано на деревообрабатывающем столе, и чем мощнее требуется номинальная производительность, тем крепче и массивнее необходимо делать столярный стол своими руками.

Небольшой столик для ручных станков деревообработки

Для изготовления небольшойдеревообрабатывающей установки, можно не использовать металл. Достаточно будет таких материалов:— текстолитовой плиты.— ласта фанеры диаметром 20 или 50 мм.

— оргстекло.

Многие делают чертежи распиловочного стола своими руками или вовсе обходятся без них, но как показывает практика, лучше использовать предварительно подготовленные схемы, поскольку это упрощает и облегчает процесс изготовления.Для большего удобства и возможностей обработки заготовок, плотники изготовляют поворотный стол для фрезерного станка своими руками, что делает работу гораздо удобней, приятней, а деревянные изделия более качественными и совершенными. Таким образом, мастера или авантюристы, изготовляют стол для пилы своими руками.

Многие задаются вопросом, как сделать фрезерный стол?Во-первых, материал изготовления зависит от величины и мощности устройства применяемого на нем. Из этого можно уяснить, что, если станок большой, то нужен металл, а если ручной, то пластиковые и деревянные элементы. Таким образом, пильный стол своими руками сделать можно в условиях гаража или частной мастерской. Обработка дерева, очень щепетильный и ответственный процесс, поэтому весьма актуально сделать стол для ручной дисковой пилы своими руками.

Очень выгодно делать инструмент самостоятельно, поскольку готовое изделие гораздо дороже, чем материалы для изготовления.Качественно сделанный стол для ручной циркулярки своими руками, можно использовать при работе с другими переносными деревообрабатывающими инструментами. Чтобы ремесло плотника доставляло не только удовольствие, но и удобство, можно изготовить стол для рубанка своими руками. Такой столик можно выполнить абсолютно из дерева, главное рассчитать параметры.

Иногда нужно сделать отдельный стол для электрорубанка своими руками, что не доставит хлопот мастеру, поскольку основу конструкции и материалы используют те же, что и для стола ручной циркулярки.

Когда деревообрабатывающий инструмент некуда складывать, это сигнал, что нужно изготовить стол для инструментов своими руками. Здесь, для каждого мастера нет преград творчества, поскольку делают их металлическими, пластиковыми, деревянными, с применением различных карманов и полочек. Стол под инструменты – это основной элемент для поддержания порядка и чистоты в мастерской.

Посмотрите видео циркулярный стол своими руками, в котором изложены все подробности о процессе изготовления.

Видео: Рабочий стол для циркулярной пилы Видео: фрезерный стол; milling table

Верстак столярный своими руками – пошаговая инструкция

Верстак своими руками

Верстак это что и для чего он нужен? Одним из важных инструментов во время работ с деревом является стол столярный. Для приобретения качественного оборудования понадобится выложить достаточно крупную сумму. Поэтому сегодня мы расскажем, как сделать верстак столярный своими руками, затратив при этом минимум средств.

Сборка основания

Нам понадобятся следующие материалы:

брусья с размерами: длина – 126,5 см, ширина – 10 см, толщина – 4,5 см. Количество – 4 штуки.
брусья с размерами: длина – 77,6 см, ширина – 7,5 см, толщина – 7,5 см. Количество – 4 штуки.
брусья с размерами: длина – 64,5 см, ширина – 7,5 см, толщина – 7,5 см. Количество – 2 штуки.
брусья с размерами: длина – 70 см, ширина – 8,7 см, толщина – 8,7 см. Количество – 2 штуки.
клинья с размерами: длина – 7,5 см, ширина – 2,5 см, толщина – 1 см (с уменьшением к противоположенной стороне). Количество – 32 штуки.

Высота верстака заложена стандартного размера. Все размеры приведены без учета шлифовки и спила деталей. Готовые к использованию сегменты должны отвечать приведенным параметрам. При изготовлении основания используется древесина мягкой породы (к примеру, сосна).

Данный верстак обладает повышенной прочностью, так как все соединения выполнены в виде сквозного прохождения шипов в пазы. В качестве скрепления используется клей, а дополнительной мерой является расклинивание шипов небольших размеров клиньями.

Итак, изготовление верстака

начинается с выпиливания пазов и шипов на отшлифованных и подогнанных до необходимых размеров брусьях для основы.

На самых длинных брусьях (126,5 см) на концах выпиливаются шипы таких размеров: длина – 7,6 см, ширина – 8,2 см, толщина – 2,5 см. На расстоянии 2,5 см от края шипа с двух его сторон делаются надрезы глубиной в 7,5 см. В дальнейшем в эти разрезы будут вбиты клинья.
На брусьях длиною 77,6 см выпиливаются шипы таких размеров: длина – 6,5 см, ширина – 6,2 см, толщина – 3,7 см. Распилы на этих шипах делаются только с одной стороны каждого бруска. На расстоянии 5 см от начала шипа в брусьях выпиливаются сквозные отверстия-пазы. Их размеры такие: высота 8,2 см, ширина – 2,5 см.
На брусьях длиною в 64,5 см и 70 см также выпиливаются пазы со следующими размерами: высота – 6,2 см, ширина – 3,7 см. На первых брусьях (64,5 см) расстояние от края паза до края бруска – 12 см, на вторых (70 см) – 14,5 см.

Далее начинаются работы по сборке основания из подготовленных деталей:

Сначала собираются боковые стойки. Для этого берутся брусья (70 см), которые будут исполнять роль нижних опор, а также брусья (77,6 см) являющихся ножками стоек. Пазы ножек, которые не имеют распилов под клинья, обмазываются клеем и вставляются в пазы опор. На обмазанные клеем пазы ножек с распилами надеваются брусья (64,5 см), которые представляют собой горизонтальные перекладины стоек. Сразу же в распилы вбиваются до упора клинья.
После полного высыхания клея в боковых стойках, в местах вхождения шипов без распила просверливаются отверстия глубиной в 4,5 см. После чего в каждый из них вбивается шкант диаметром в 1,2 см.
Далее переходим к фиксации брусьев (126,5 см), которые являются продольными стяжками основания. Их шипы также обмазываются клеем и вставляются в пазы на ножках боковых стоек. В распилы на шипах вбиваются клинья.
После полного высыхания клея лишняя длина клиньев и шипов обрезается, а место спила тщательно шлифуется.

Сборка столешницы

Стандартное устройство верстака должно включать в себя лоток (емкость для хранения мелких деталей и инструментов), который размещается на задней боковой стороне столешницы. На приведенном чертеже данный элемент отсутствует. Но его достаточно просто изготовить и прикрепить к уже готовому и собранному изделию после окончания работ. В качестве емкости можно использовать короб (сделать его самому не составит никакого труда). Крепеж может осуществляться при помощи дополнительных брусьев, зафиксированных на дне столешницы, в качестве опоры для ящиков.

Для сборки этой части верстака понадобятся такие детали:

брусья с размерами: длина – 187,5 см, ширина – 15 см, толщина – 4,5 см. Количество – 2 штуки.
брусья с размерами: длина – 70 см, ширина – 15 см, толщина – 4,5 см. Количество – 2 штуки.
брусья с размерами: длина – 185 см, ширина – 10 см, толщина – 6,5 см. Количество – 10 штук.

Все размеры деталей также приведены с учетом уже выполненной ранее шлифовки и подгонки. Для столешницы используется древесина твердых пород (например — дуб).

При склейке соединений вида шип-паз следует учитывать, что проступивший в процессе работы клей необходимо удалять сразу же. После его полного высыхания удалить его будет достаточно проблематично. Самая главная ошибка начинающих мастеров – чрезмерное использование клея. Не стоит наносить очень большое количество на детали, так вы облегчите себе дальнейшую работу.

Приведенные чертежи столярного верстака предполагают установку самодельных тисков.

Данная работа является лишней, так как намного проще установить готовые элементы. В описании будет опущен момент с созданием данных инструментов, но элементы столешницы для их крепления будут установлены (фартуки).

Столярный верстак своими руками

Работа начинается со склейки полотна для столешницы:

В ребрах трех брусьев (185 см) на расстоянии 15 см друг от друга просверливаются отверстия под углом в 88 градусов.
Все десять брусков ставятся на ребро. Каждый третий должен быть с отверстиями. Одна сторона каждого обмазывается клеем. Прижимаем их друг к другу и фиксируем зажимами через каждые 20 см. Следите за ровностью брусьев, из-за клея они могут сместиться вверх или вниз. Полное высыхание наступает приблизительно через 12 часов.
На продольных сторонах столешницы вырезаются пазы глубиной в 3 см и толщиной в 1 см. Количество – 10 шт.
На торцевых сторонах столешницы вырезаются гребни высотою в 2 см и толщиной в 1,8 см.
На брусьях (187,5 см), которые исполняют роль переднего и заднего фартука вырезаются шипы высотою в 3 см и шириной в 1 см.
На брусьях (70 см), которые являются торцевыми накладками на столешницу, вырезаются пазы для гребней глубиной в 2 см и толщиной в 1,8 см.
На концах продольных и поперечных накладок на столешницу вырезаются зубчатые шипы.
Далее осуществляется крепеж накладок к столешнице путем обмазывания всех шипов клеем и вставкой их в соответствующие пазы.

Информация на заметку: Пинотекс, Жидкое стекло.

Простой но надежный верстак (часть 1) Workbench

Смотрите это видео на YouTube

Простой но надежный верстак (часть 2) Workbench

Смотрите это видео на YouTube

Простой но надежный верстак (часть 3) Workbench

Смотрите это видео на YouTube

Верстак для деревообработки | Как построить верстак

Верстаки

Верстаки для деревообработки – проектирование, сборка и использование

Верстак – это сердце вашей мастерской.
Если вы планируете заниматься деревообработкой с помощью ручных инструментов, вам нужна крепкая скамья, которая не будет раскачиваться или бегать по мастерской каждый раз, когда вы берете стружку.

И если вы планируете построить свой собственный верстак (и вы должны) , то не зацикливайтесь на каких-то причудливых конструкциях, которые стоят немалых денег или на их постройку уходит целый год.

Лучшее в хорошем столярном верстаке

— это то, что он прост.

Простота сборки, простота обслуживания и простота использования.
В нашем блоге вы найдете руководства, которые помогут вам спланировать сборку верстака, от выбора дерева до выбора лучших тисков. Просмотрите сообщения ниже.

Или просмотрите серию пошаговых видеороликов, в которых мы строим верстак в английском стиле.
Это доступная сборка, в которой используются только основные ручные инструменты, чтобы завершить свой жизненный верстак — вы можете посмотреть онлайн и загрузить планы верстака в формате PDF.

1 марта 2013 г. Автор: Helen 4 комментария

Нет ничего лучше, чем очаровательный персонаж, чтобы согреть долгую и тоскливую зиму, и, к счастью, в феврале этого года у нас был наш Маленький Джон, который помогал нам двигаться вперед. Первая партия нашего самого маленького верстака началась, как и планировалось, и это привнесло в мастерскую совершенно другое ощущение. Это далеко… [Читать далее…]

Рубрики: Проекты верстаков, Верстаки

21 февраля 2013 г. Автор Ричард Магуайр 13 Комментарии

Сегодня утром я получил электронное письмо с вопросом, считаю ли я хорошей идеей использование зубчатого рубанка на столешнице. Сначала я немного не был уверен в намерениях, но вскоре понял, что речь шла о том, чтобы сделать поверхность стола шероховатой, чтобы увеличить трение. Да, безусловно, я думаю, что увеличение сцепления с… [Читать далее…]

Рубрики: Верстаки, Верстаки

13 февраля 2013 г. Ричард Магуайр 14 комментариев

Пару недель назад я написал о своих предпочтениях, когда дело доходит до формы скамейке, и теперь я собираюсь немного уточнить и осветить некоторые моменты о выбор материала. Я думал сравнить варианты со списком плюсов и минусов, но потом понял, что на самом деле это не имеет значения… [Читать далее…]

Рубрики: Тиски и рабочие места, Верстаки

8 февраля 2013 г. Автор Richard Maguire 10 комментариев

Наши универсальные тиски претерпели некоторые изменения, и сегодня я хотел бы поделиться первой фотографией прототипа. Ручка, ее самая узнаваемая черта, осталась прежней. Мне всегда нравился его баланс и размер, и я, конечно же, не хотел терять эстетику из-за изменений. Так много… [Читать далее…]

Рубрики: Maguire Workbenchs, Vices & Work Holding

7 февраля 2013 г. Ричард Магуайр 14 комментариев

Когда пару недель назад я писал о замше, Пол Чепмен сделал отличное предложение. Я писал о том, насколько эффективной может быть замша для улучшения сцепления с любыми пороками, хотя я никогда не встречал нигде, где бы ее продавали в небольших количествах – нам всегда нужно покупать полную шкуру! Идея Пола… [Читать далее…]

Рубрики: Тиски и рабочий холдинг, Верстаки

30 января 2013 г. Ричард Магуайр 23 комментария

В конечном счете, это не имеет большого значения. Собаки как круглой, так и квадратной формы будут эффективно держаться. После короткого времени работы с обеими формами я должен сказать, что вскоре стал отдавать предпочтение круглым. Многие, многие скамейки построены позже, и это мнение остается в силе. Как человек, которому приходит удовольствие… [Читать далее…]

Рубрики: Тиски и рабочие места, Верстаки

25 января 2013 г. Автор Ричард Магуайр 15 Комментарии

Если вы строите верстак, то наверняка потратите много времени на размышления о том, какие тиски подойдут вам лучше всего. Там есть большой выбор, так что это может быть большой головной болью, но что бы вы ни выбрали, есть один шаг, который я определенно рекомендую вам сделать. Добавление замшевой подкладки к… [Читать далее…]

Рубрики: Тиски и рабочие места, Верстаки

27 ноября 2012 г. Ричард Магуайр 21 комментарий

Всякий раз, когда я брал свои рабочие столы на выставку, я всегда получал прекрасные отзывы и признательность. Одна строчка, которую я могу гарантировать, будет повторяться по крайней мере дюжину раз, это «это слишком красиво, чтобы использовать!». Вы подумаете, что я злой, но эта фраза всегда заставляет меня чувствовать себя несколько подавленным -… [Читать далее…]

Рубрики: Конструкции верстаков, Верстаки

21 ноября 2012 г. Автор Richard Maguire 6 комментариев

Тиски Veritas Inset — настоящая жемчужина, поэтому я выбрал их для нашей скамьи Little John. В нем нет ничего чрезмерного, и его достоинства заключаются в простоте; простой в дизайне и простой в использовании. По сравнению с универсальными тисками, с которыми мы теперь более знакомы, эти тиски очень компактны, поэтому вам нужно всего лишь… [Читать далее…]

Рубрики: Верстаки

18 октября 2012 г. Автор: Helen 11 комментариев

Наш последний небольшой деревообрабатывающий станок получил имя и готов выйти в большой плохой мир. Мы представили «Маленького Джона» в прошлом месяце, и если вы еще не видели его, вы можете прочитать этот пост здесь. После того, как мы взяли этот компактный 5-дюймовый верстак на Европейскую выставку деревообработки, мы… [Читать далее…]

Рубрика: Верстаки, Верстаки

Сделайте свой верстак индивидуальным

Блог

Не существует конструкции верстака, подходящей для всех столяров. Вы должны адаптировать свой для удовлетворения ваших собственных потребностей.

Вик Тесолин 30 марта 2022 г.

За последние несколько лет было много разговоров о верстаках. Многие авторы написали книги на эту тему о размерах, стилях и материалах, из которых они сделаны. На мой взгляд, дизайн вашего верстака должен соответствовать стилю работы по дереву, которым вы любите заниматься. Вот как это разбито для меня.

Мне нравится скамья поменьше, не длиннее 1500 мм (60 дюймов) и не шире 550 мм (22 дюйма). Я считаю, что все, что больше, приводит к дополнительному пространству, которое в конечном итоге становится точкой сбора мусора и инструментов, которые не относятся к текущей задаче. Мне нравится, когда высота скамьи достигает моего лучезапястного сустава, и для меня это около 900 мм (35-1/2 дюйма) для большинства задач. Я использую тиски Moxon для столярных работ, которые немного поднимают работу при пилении и резке.

Не существует практических правил относительно конструкции скамейки, если она подходит для вашего стиля работы. При этом хороший верстак должен быть прочным, свободным от стеллажей и достаточно тяжелым, чтобы оставаться на месте во время работы. Если вы поставите свою скамью к стене, чтобы работать, вам не нужно беспокоиться о том, что она куда-то сдвинется. Есть много мнений о том, должна ли ваша скамья стоять у стены или в стороне от стены, чтобы можно было работать со всех сторон. Опять же, это зависит от вас. Я знаю многих мастеров по дереву, и они, кажется, поровну разделились в том, что им нравится. Один способ не обязательно лучше другого.

Также много споров о том, из чего должна быть сделана скамья. Первая скамья, которую я построил, была спроектирована Майклом Форчуном из The Workbench Book . Он был сделан из массива клена с хвостовыми тисками из палисандра и передними тисками Record. Это работало достаточно хорошо, но для меня хвостовые тиски были немного привередливы, и выравнивание твердого кленового верха не было веселым занятием в течение нескольких часов. Следующей моей скамьей была скамья, вдохновленная Николсоном, которую я описал в своей первой книге « Минималистский столяр».0013 . Эта была сделана из хвойных пород дерева (сосна белая восточная), и я предпочел ее своей первой скамье. Это была мечта сгладить и достаточно прочно для использования как ручным, так и электроинструментом, хотя это могло быть немного тяжелее.

Сейчас я на третьей скамейке и многому научился на первых двух. Моя нынешняя скамья практически идентична первому Николсону, который я сделал, но сделан из ламинированной фанеры из балтийской березы. Эта версия имеет стабильные размеры и весит намного больше, чем ее аналог из мягкой древесины. У него много отверстий для собак и зазор по центру для всевозможных конфигураций крепления, и у него нет тисков, так как мне нравится использовать тиски в стиле Moxon. Фанера не только тяжелая, но и заменяемая. В будущем эта скамья не потребует выравнивания, так как верхний слой можно будет заменить, если урон станет слишком большим.

Со временем и опытом я понял, что мне нравится и не нравится в жиме. Нам повезло, что есть так много информации о том, как его построить. Этот дизайн работает для меня сейчас, но вам нужно выяснить, что работает для вас. Воспользуйтесь доступной информацией и исследуйте ее, будьте вдумчивы, не торопитесь и спланируйте свою первую/следующую скамью так, чтобы она подходила вам и вашему стилю работы. Не существует идеальной скамьи для всех, есть только идеальная скамья для вас.

Еще от Vic Tesolin

Вы мастер по дереву?

Вся мастерская — сцена, а все столяры — просто актеры.

Точность измерения

Вик Тесолин использует три основных инструмента для измерения: измерительную ленту, линейку и доверенную систему отсчета.

TOP HEADLINES
