Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

Какой двигатель нужен для привода, можно рассчитать путем задания исходных данных. Нужно ориентироваться на оборудование, которое можно приобрести в торговой сети или заказать в интернет-магазинах.

При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

1. Двутавр № 16, он будет использован для изготовления станины и опор.
2. Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
3. Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
4. Гидравлический домкрат, рассчитанный на усилие до 6 т.

Понадобится инструмент:

• углошлифовальная машинка с отрезными дисками и лепестковым кругом;
• сварочный аппарат;
• измерительный инструмент;
• электродрель с набором сверл.

Процесс изготовления дровокола

По габаритам гидравлического домкрата и длины отрезков бревен подбираются габариты будущего устройства.

С помощью УШМ производится нарезка заготовок, рассчитанным по эскизному проекту.

Производится подсчет нужных заготовок перед началом сварочных работ. При проектировании разрабатывается спецификация всех элементов, используемых в конструкции.

Предварительная стыковка фрагментов, чтобы уточнить правильность предварительных расчетов и проектирования.

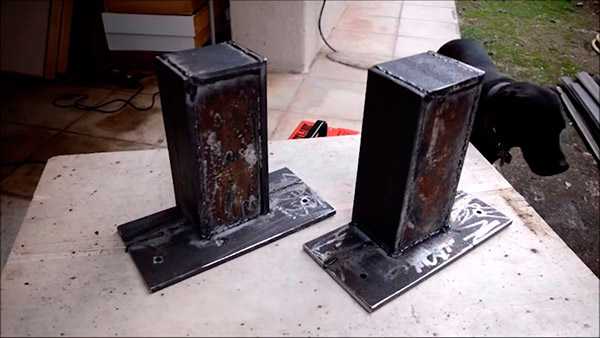

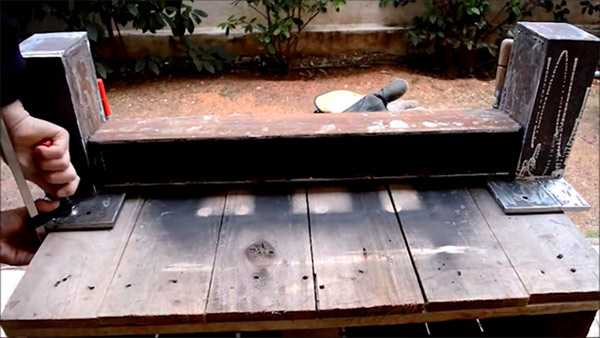

Подготовлены опоры под станину. Для придания качества все швы и поверхности зачищаются после завершения приварки элементов друг к другу.

Чтобы не было сбоев, основные узлы фиксируются на ровной площадке.

При необходимости после прихватки можно повернуть свариваемые детали, чтобы гарантированно проварить все швы.

Лезвие будущего ножа изготавливается из листовой стали. В конструкции нож будет состоять из двух пластин, устанавливаемых под углом друг к другу.

Элементы ножа соединяются сваркой. Его монтируют сразу на станине.

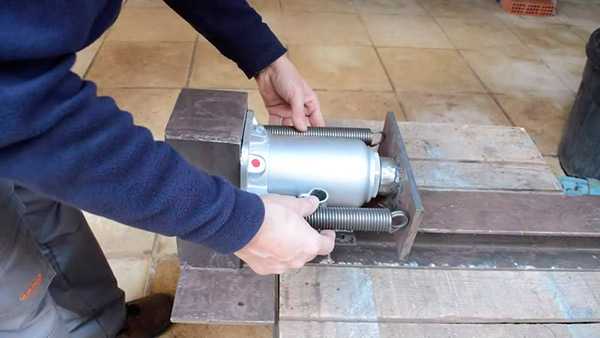

Производится примерка домкрата по месту его будущего расположения.

Фиксация осуществляется с помощью хомутов, изготавливаемых по месту.

Изготовление толкателя. Используется пластина 10 мм. Чтобы шток не смещался в сторону, применяется кольцо, изготовленное из подходящего куска трубы.

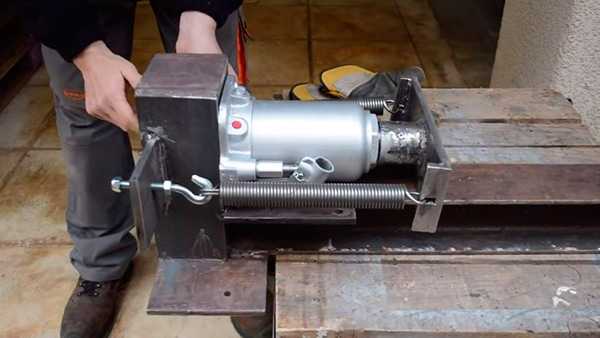

Примеряются пружины, разрабатываются крепления к толкателю и задней опоре.

После изготовления петель их приваривают к толкателю, а также к задней опоре. Фиксация выполняется крюками с резьбой, чтобы проще регулировать усилие натяжения пружин.

Сначала изделие покрывают грунтовкой.

В дальнейшем окрашивается черной краской.

Производится сборка дровокола.

Затем выполняется его монтаж на стену.

metmastanki.ru

Гидравлический дровокол своими руками: чертежи, фото, инструкции

Содержание статьи:

Несмотря на наличие нескольких разновидностей источников энергии для отопления, обычные дрова являются все так же достаточно востребованными. Довольно часто они используются не только в местности, где отсутствует возможность использовать другие разновидности топлива, но и там, где есть выбор. И в этом нет ничего удивительного, поскольку стоимость обогрева дома при помощи дров значительно ниже в сравнении с газовым или электрическим отоплением.

Основная проблема при заготовке дров – не доставка; перед использованием их нужно поколоть, что при самостоятельном выполнении с использованием топора требует достаточно много сил и времени.

В таком случае правильным решением будет использование дровокола, который вполне реально соорудить своими руками.

Используя подобный самодельный станок, во время колки дров вы очень быстро добьетесь желаемого результата – гидравлическое усилие с легкостью раскалывает любые чурбаны.

Это сэкономит и ваше время, и деньги, поскольку сделать простой гидравлический дровокол можно и своими руками, не тратя средств на его приобретение.

Основные схемы

Любой человек, что способен обрабатывать металл, а также умеет создавать чертежи, сможет самостоятельно сделать механизм для быстрой и легкой колки дров, потратив на это всего пару дней.

Выделяют несколько разновидностей таких механизмов, основное отличие которых между собой – источник создаваемого давления на полено. В зависимости от этого существуют дровоколы с:

• Обычным домкратом;
• Гидравлическим домкратом;
• Электродвигателем.

Простой гидравлический дровокол имеет вид рамы на платформе, что располагается вертикально. Автомобильный домкрат, что будет создавать требуемые усилия, располагается внизу этого станка. Чтобы иметь возможность колоть на нем дрова любой длины, стоит сделать верхнюю перекладину станка разъемной.

В отличие от большинства моделей, где используются обычные ножи плоской формы, здесь больше подойдет клин. Центральный винт подводит его к самому полену, после чего начинается работа домкрата. Он будет давить на чурку снизу, в результате чего клин, входя в полено, будет раскалывать его по всей длине.

Чуть более сложная конструкция дровокола, изготовление которого своими руками не подразумевает ничего сложного, представляет собой гидравлический домкрат, что устанавливается на передвижную или стационарную станину.

На другом ее конце располагается клин, что может находиться в разных положениях для раскалывания дров любой длины. Примерно посередине станка располагается ложе, куда укладываются полена. Совершая возвратно-поступательные движения ручкой домкрата, его пятка будет давить на полено, что будет раскалываться на клине. Возвращается в начальное состояние самодельный гидравлический дровокол такого типа благодаря наличию пружин после сброса давления в гидроцилиндре.

Своими руками можно собрать дровокол следующих типов: горизонтальный, вертикальный, смешанный. Тип устройства зависит от положения раскалываемого бревна.

Недостатки простых механизмов

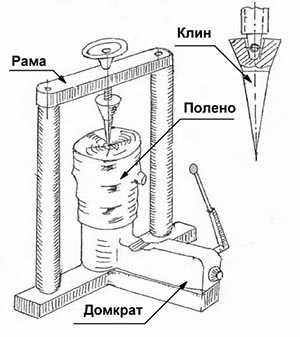

Конструкция дровокола с гидравлическим домкратом

Главным недостатком рассмотренных дровоколов, сделанных своими руками, является низкая скорость выполнения работы. Чтобы расколоть полено в таких дровоколах, потребуется сделать минимум 10 движений ручкой домкрата.

Немного повысить работу можно в том случае, если сделать клиновой нож крестообразным. В таком варианте механизма полено будет раскалываться сразу на 4 части.

Модели с двигателем

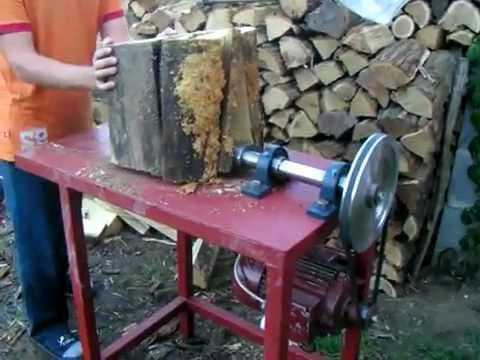

Для более высокой производительности самодельный механизм для колки дров необходимо оснащать электродвигателем и гидроцилиндрами, а также блоком управления.

Конструкция дровокола с электродвигателем

Производительность такого станка, произведенного своими руками, является более высокой в сравнении со станками с домкратом, поскольку полный рабочий цикл и процесс возвращения механизма в начальное состояние происходят без ручных усилий. Нажав соответствующую кнопку, распределительный механизм начинает закачку масла в одну из боковых полостей цилиндра. Вследствие этого пятка штока будет двигаться в требуемом направлении.

В таком устройстве для раскола полена и переведение всего механизма в начальное положение требуется не больше 15 секунд. Понятно, что конструкция такого станка, как его исполнение, достаточно высокие. Но при этом вы получаете механизм, при помощи которого можно будет достаточно быстро и без особых усилий колоть дрова, что избавит вас от значительных затрат на другие источники обогрева дома.

Кроме всего вышесказанного существует немало других подобных станков, которые могут иметь самую разнообразную конструкцию и различные модификации. Сделать большинство из них своими руками сможет каждый человек при наличии соответствующих чертежей. В таком случае вы значительно повысите скорость колки дров.

Пошаговое изготовление своими руками

1. Берется стальной конус с нарезанной на него резьбой.
2. Фиксируется на вал на подшипниках.
3. Установить электродвигатель.
4. Настроить цепную передачу, при необходимости использовать редуктор.
5. Крепим комплектующие распорками в единую конструкцию.
6. Накидываем цепь, натягиваем её и устройство готово.

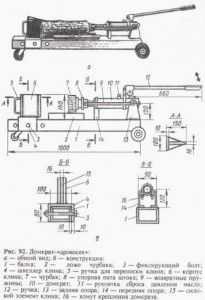

Примеры чертежей

stanokgid.ru

Дровокол своими руками. Как сделать гидравлический дровокол своими руками

Дровокол представляет собой станок, предназначенный для заготовки дров. Модификаций этого устройства существует достаточно много. На данный момент можно приобрести упомянутый агрегат в уже готовом виде, то есть произведенный на заводе, а можно сделать дровокол своими руками.

Окунемся в прошлое

Сам себе мастер

В изготовлении такого приспособления нет никаких сложностей. Чтобы смастерить подобный станок, требуется минимальное число деталей. Самыми сложными элементами можно назвать каркас или станину. Однако стоит учесть, что дровокол и дровокольный станок – это разные понятия. Станок способен не только осуществлять раскол древесины, но и делать его торцовку. Это более сложное оборудование, которое в хозяйстве нужно не так часто. Поэтому остановимся подробно на том, как сделать дровокол своими руками. Все приборы данной категории можно разделить на две группы: гидравлические и механические. Каждый из упомянутых типов обладает отличительными особенностями.

Механика

Можно сделать механический дровокол своими руками. В его основу заложен специальный шуруп в виде конуса, ввинчиваемый в полено, что приводит к “размалыванию” последнего на несколько частей. Если вы решились на создание такого агрегата, следует быть готовым к преодолению определенных трудностей. Во-первых, вам необходим сам конус. Его можно приобрести в крупном строительном магазине. Кстати, невзирая на то, что эта деталь достаточно дорогая, её приобретение и сборка всего станка обходится в несколько раз дешевле, чем покупка нового прибора бытового назначения.

Дровокол обладает еще одним важным механизмом – двигателем, который отвечает за работу агрегата. Тут ограничений нет – можно использовать бензиновый или электрический двигатель. Правильнее будет отдать предпочтение второму варианту, так как найти его намного проще, да и затраты на электричество будут гораздо ниже, чем на жидкое топливо. Однако стоит понимать, что эффективная работа дровокола может быть обеспечена только в том случае, если мощность двигателя будет составлять не менее трёх киловатт.

Особенности устройства

Обратите внимание: недопустимо устанавливать конус на вал такого двигателя, поскольку этот механизм характеризуется слишком высоким числом оборотов. Чтобы конус вращался с оптимальной скоростью, правильнее всего будет реализовать цепную передачу. Каркас станка выбирайте по своему вкусу. Многие оборудуют устройство колесами, что позволяет перемещать прибор по участку, а не таскать тяжелые поленья самим к дровоколу. Однако неподвижный агрегат можно считать более удачным, так как он отличается большей устойчивостью.

Важно позаботиться заранее о том, чтобы поблизости находился источник питания (это в случае электрического привода). Для дровокола требуется сконструировать навес, способный защитить его от осадков, а конструкцию необходимо установить максимально близко к поленнице. Это позволит вам не заниматься постоянным перетаскиванием материала.

Вариант второй – гидравлика

Вы можете поинтересоваться: а как сделать дровокол гидравлический своими руками? Сразу оговоримся, что самостоятельно сконструировать подобное устройство очень проблематично, практически невозможно. Ведь для этого обязательно потребуется дорогостоящее оборудование и помощь профессионалов. Кроме того, такие агрегаты не пользуются особой популярностью в частных хозяйствах. Да и себестоимость деталей очень часто превышает сумму, которая могла бы быть вложена в приобретение готового прибора, сделанного на заводе. Кому-то просто нравится принцип работы такого устройства. По сути, станок сжимает дрова посредством гидравлического цилиндра, тем самым раскалывая их. Самую большую проблему здесь представляет гидравлическая часть. Но если вы все же решили смастерить гидравлический дровокол своими руками, вам понадобится приобрести цилиндр с толкателем, резервуар для масла, насос и управляющий узел. При его сборке вам потребуется помощь мастеров, ибо при отсутствии необходимых навыков выполнить работу самостоятельно вряд ли получится.

Вариант третий

Можно сделать винтовой дровокол своими руками. Эта идея достаточно оригинальная, а заключается она в использовании для колки дров конуса, оснащенного резьбой. Если вам интересно, как сделать дровокол своими руками, заметим, что данный вариант наиболее приемлем. Конструкция его довольно прочная, а в процессе сборки винтового агрегата нет особых сложностей. Лучше всего, если конус будет профессионально изготовлен на токарном станке, однако при отсутствии такой возможности можете воспользоваться обычной болгаркой, посредством которой следует снять с заготовки большую часть металла. Сначала болванка должна быть посажена на предполагаемое место конуса, где она будет свободно вращаться. Тогда вы без особых проблем сможете нарезать резьбу.

Сделать дровокол своими руками не так уж и сложно. Состоит прибор из нескольких частей. Его можно оснастить электрическим или бензиновым двигателем, однако первый вариант обеспечит лучшие условия работы. Конусная насадка с резьбой, как и в случае с механическим агрегатом, не должна устанавливаться непосредственно на вал двигателя. Цепная передача позволит вам добиться оптимального скоростного режима для устройства, а это примерно 400-600 оборотов в минуту. Принцип работы подобного устройства достаточно примитивен. Конус вращается и вворачивается в полено, что приводит к его раскалыванию.

Вариант четвертый

Не менее интересен дровокол реечный. Своими руками его соорудить также не очень сложно. Заметим, что принцип работы этого механизма отличается от всех остальных. Подача чурок в данном случае производится по специальному желобу, а навстречу им движется режущий элемент.

Преимущества дровоколов

Всем понятно, что о подобном оборудовании обычному городскому обывателю почти ничего не известно. Однако достаточно увидеть фотографии такого агрегата, как, скажем, дровокол гидравлический (своими руками созданный или приобретенный в магазине – не суть важно), чтобы понять, как он работает, и какими преимуществами обладает. Основным положительным моментом в использовании дровоколов является то, что человеку не приходится прилагать особых усилий. Тут почти нет необходимости наклоняться, так как прибор может быть легко подстроен под ваш рост. Агрегат всегда готов к применению. Необходимо лишь включить станок, и он приступит к работе, наколов столько дров, сколько вам нужно. Конечно, его работа на протяжении длительного времени стабильна. Ну а разобраться, как он функционирует, сможет любой, поскольку в его устройстве вообще нет ничего сложного. При условии соблюдения всех правил безопасности, касающихся электрической части, а также при должной защите станка от влаги и сырости, с эксплуатацией агрегата не должно возникнуть никаких проблем.

fb.ru

особенности устройств, классификация, преимущества, сооружение своими руками

В частном доме почти всегда нужны дрова. Некоторые люди покупают уже заготовленные дрова, хотя на это приходится тратить гораздо большую сумму, чем того хотелось бы. Другие сами занимаются этой работой, тратя свои силы и время на заготовку. Чтобы ускорить этот процесс, люди разработали специальный станок под названием дровокол, который способствует быстрому и эффективному раскалыванию дров. Его основной принцип работы, преимущества и недостатки будут подробно рассмотрены в этой статье, также вы узнаете, как можно соорудить этот прибор своими руками.

Дровокол — это станок, главная задача которого состоит в том, чтобы заготавливать дрова. Различают профессиональные и бытовые устройства. Первые применяются на крупных предприятиях, вторые используются в домашних условиях, их можно сделать собственными руками. Более подробно о классификации этих видов речь пойдет далее.

Профессиональные дровоколы немного сложнее в использовании, так как оснащены гораздо большим количеством функций, а их стоимость достаточно высока.

Устройство позволяет с помощью не слишком больших усилий получить мощное воздействие на древесину в одной определенной точке, благодаря чему даже самое прочное дерево должно расколоться на части.

Как известно, многие владельцы загородных домов топят свое жилье именно дровами, поэтому и спрос на дровоколы растет с каждым годом все больше и больше.

Какие бывают дровоколы

• профессиональные;
• бытовые.

Еще они делятся на механические и гидравлические дровоколы. Также устройства классифицируют по направлению подачи бревен. Существуют:

• горизонтальные;
• вертикальные;
• смешанные дровоколы.

Есть и еще одна распространенная классификация, в зависимости от источников питания. Так, разработаны агрегаты с электродвигателями, с бензиновыми двигателями, на тракторной тяге. Каждый из этих дровоколов отличается своими особенностями конструкции и индивидуальным принципом работы. Следует рассмотреть подробно каждую модель в отдельности.

Механические устройства

Их еще часто называют конусными дровоколами, так как в качестве ножа выступает резьбовой конус, который вкручивается в бревно, раскалывая его на две или более частей. Такое устройство можно сделать своими руками, так как принцип его работы понятен каждому.

Для более эффективной работы с помощью прибора рекомендуется поставить мощный электродвигатель. Каркас устройства выполняется разными способами, наиболее распространенным считается каркас на колесах. Таким образом, у вас будет возможность легко перемещать дровокол по всему участку.

Гидравлические устройства

Принцип работы основан на том, что гидравлический насос приводит в действие мощный нож, который надавливает на чурбак, раскалывая его. Такие устройства сложно соорудить самому, да и себестоимость запчастей может обойтись дороже, чем если бы вы купили уже готовый дровокол.

Агрегаты с электродвигателями

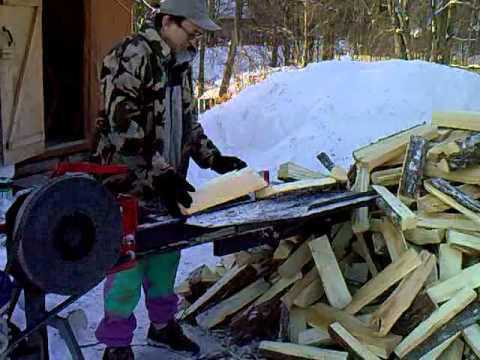

Электрический двигатель приводит в действие гидравлический насос. Такой дровокол не нуждается в особом уходе, его можно устанавливать в любом помещении, хорошо использовать в бытовых условиях. Главное — обращать внимание на мощность двигателя.

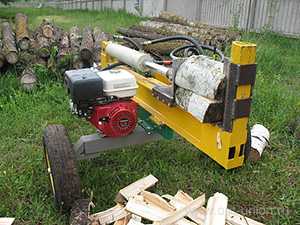

Устройства с бензиновым двигателем

Такой дровокол отличается высокой мощностью, что позволяет использовать его продолжительное время, раскалывая наиболее толстую и плотную древесину. Чаще всего устройства применяются на лесозаготовках, когда требуется осуществить большой объем работы. В то же время сегодня можно часто увидеть дровоколы данного типа на дачных участках, что позволяет облегчить работу хозяину жилья.

Устройства на тракторной тяге

Принцип основан на том, что дровокол подключается к гидросистеме обычного трактора. Приспособления используются на крупных промышленных объектах, где необходимо заготавливать большие объемы продукции.

Что касается направления подачи бревен, то в некоторых дровоколах чурбак устанавливается на горизонтальном желобе, в других бревно подается вертикально, а третьи позволяют сочетать обе эти возможности.

Преимущества и недостатки дровокола

• минимальные затраты сил при заготовке дров;
• быстрая и эффективная работа;
• человеку даже не приходится наклоняться в процессе работы, что способствует сохранению его здоровья;
• устройство всегда готово к работе, остается только включить станок;
• возможность беспрерывной работы на протяжении долгого времени;
• работать с дровоколом может даже женщина, так как не требуется грубой мужской силы.

Среди недостатков можно выделить следующие аспекты:

• сложность конструкции, особенно если речь идет о гидравлических дровоколах;
• довольно высокая стоимость, если покупать готовое оборудование.

Как пользоваться дровоколом?

Устройством достаточно легко пользоваться в бытовых условиях, хотя и здесь есть некоторые нюансы, которые необходимо знать и всегда помнить.

Например, вы смастерили или купили готовый прибор с электродвигателем. Тогда вам стоит учитывать мощность двигателя. Она должна быть хотя бы минимум 3 кВт и выше. Хороший двигатель приводит в действие насос, благодаря которому резьбовой конус ввинчивается в бревно и раскалывает его на части.

Работая с любым видом дровоколов, необходимо соблюдать правила техники безопасности, иначе можно получить серьезные травмы.

Рычаг управления устройством должен располагаться подальше от ножей, так как те остро отточены и могут также поранить человека. Дровокол рекомендуется оснастить специальной защитой от случайного запуска агрегата.

Как сделать дровокол своими руками?

За основу конусного агрегата берется мощный стальной конус с резьбой, который будет приводиться в движение с помощью электродвигателя. Такой конус нужно выточить на токарном станке, после чего на нем делается резьба.

По окончанию данного этапа работ конус насаживается на вал с подшипниками, происходит его фиксация с помощью штифта, что дает возможность в дальнейшем снимать его с вала при необходимости. Нередко случаи, когда конус заклинивает в бревне, в результате чего его нужно выворачивать из полена.

Между двигателем и валом устанавливается распорка из труб и гаек, которая служит для натягивания цепи. Устройство практически готово — остается только запустить агрегат и конус начнет вращаться, вкручиваясь в древесину и раскалывая ее на части.

Гидравлический дровокол своими руками

В качестве ножа здесь применяется конусный клин, который подводится к дровам с помощью центрального винта, после чего в работу вступает домкрат.

Можно создать и более сложную конструкцию, которая будет включать гидравлический домкрат, монтированный на стационарной станине, однако такая работа требует определенных знаний и навыков, поэтому в бытовых условиях не рекомендуется изготавливать подобный дровокол.

Как видите, дровоколы являются незаменимыми агрегатами в домашнем хозяйстве, помогая человеку заготавливать дрова для отопления собственного дома. Такое устройство можно соорудить своими руками, сэкономив при этом приличную сумму денег.

nashgazon.com

Гидравлический дровокол своими руками | Своими руками

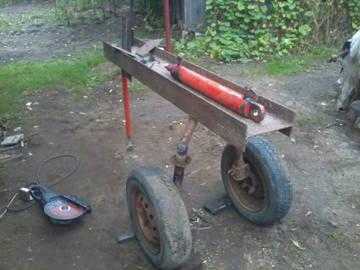

Для рамы использовал двутавровую балку 240х 120 мм длиной 2 м (фото 1 п. 1). В передней ее части верхние ребра обрезал и наварил дополнительно по обеим сторонам и по центру пластины из листового металла (2) (размеры произвольные), чтобы раскалываемые части полена не падали на землю.

В балке (1) по центру вырезал пазы шириной 2 см: один для планки крепления ножа (фото 2 п. 2) (для регулировки по высоте), второй (фото 1 п. 3), отступив 10 см от первого, служит как направляющий для толкателя (4) на длину его хода.

Нож (6) изготовил из лемехов плуга МТЗ (фото 2 п. 1), сварив все детали. Установил его на стол, закрепив на пластине (2), в результате его можно регулировать по высоте.

Из уголка 50x50x4 мм сварил раму (фото 3 п. 1), на которую установил двигатель от мотоблока (6,5 л/с, со встроенным понижающим 1:2 редуктром). На одной из сторон рамы закрепил и подсоединил через шлицевую втулку (2) к силовому агрегату шестеренчатый насос HLU-10f3J и распределитель трехсекционный Р 80.

С противоположной стороны разместил бак для масла (фото 4 п. 1)со встроенным фильтром, объем 10 л. Конструкцию для перемещения установил на колеса при помощи передних стоек от автомобиля «Ока» (2). Подсоединил стол, к свободному концу которого прикрепил упорные колесики (фото 1п.7)

В качестве толкателя использовал гидроцилиндр (см. фото 1 п. 5) 80х32х 500 мм, на поршень которого приварил кусок швеллера (4) шириной 18 см и длиной, равной расстоянию между полками двутавра. К нему после установки на раму снизу приварил направляющую пластину (фото 5 п. 1), которую пропустил через заранее вырезанный паз.

В пластине просверлил два отверстия. Через них к планке прикрутил два уголка (2) для фиксации и исключения смещения поршня.

Для контроля давления в линию нагнетания врезал манометр. Сбоку к раме прикрепил подъемник (фото 6) для тяжелых поленьев, привод которого осуществил через гидроцилиндр 40х20х 160 мм.

При работе запускаю двигатель, вкладываю полено на стол и включаю насос. Толкатель (фото 1 п. 4). давит на полено, которое раскалывается о нож (6).

---

Читайте также: Деревянные козлы для дров своими руками

---

Самодельный гидравлический дырокол – ход изготовления

© Автор: Николай Ковальчук, г. Гомель. Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ – ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Механический дровокол своими руками ДРОВОКОЛ СВОИМИ РУКАМИ ЗАГОТОВКА ДРОВ -…

“Щепокол”своими руками (фото) Как сделать приспособление для мелких…

Бумажные жалюзи своими руками из обоев Жалюзи из … обоевВместо дорогостоящей…

Устройство для проделывания лунок для посадки рассады своими руками Как сделать устройство для проделывания…

Бумажные жалюзи от солнца своими руками Как сделать бумажные шторы-жалюзи на…

Галстук-бабочка своими руками Элегантный галстук-бабочкаПредлагаю сшить аксессуар-бабочку для…

Полки с фотографиями своими руками Как сделать угловую полочку декорированную…

---

Подпишитесь на обновления в наших группах.

Будем друзьями!

---

kak-svoimi-rukami.com

Как сделать гидравлический дровокол в домашних условиях

Возможно, для многих городских жителей заготовка дров перед отопительным сезоном это пережиток прошлого. Однако некоторым владельцам частных домов до сих пор приходится заготавливать на зиму дрова. Некоторые покупают уже готовые нарубленные полена, а другие заготавливают самостоятельно.

И тут сразу возникает вопрос – как можно быстро и легко нарубить дрова? В этом деле поможет дровокол. Этот инструмент специально разработан для облегчения всего процесса рубки дров. Итак, что же это за инструмент? В чем весь принцип его работы? Какие виды дровоколов бывают? И самое главное, как его можно изготовить самостоятельно? Давайте разберемся и ответим на все важные вопросы на примере гидравлического дровокола.

Достоинства и недостатки дровокола

Стоить отметить, что дровокол это станок, основная функция которого состоит в распиливании дров. Это устройство имеет высокую скорость работы. Например, если заготавливать дрова при помощи топора, то весь процесс может занять от недели, при этом работать придется по 4 часа в день. А вот дровоколом всего за 3 часа.

К плюсам дровокола относятся следующие характеристики:

• высокая скорость работы;
• низкие затраты труда при распиливании древесины;
• удобство при работе с инструментом. Во время рубки человеку не нужно наклоняться и напрягаться;
• инструмент всегда готов к работе. Для начала работы нужно только включить прибор и уже можно спокойно приступать к рубке дров;
• простое использование. Если при работе с топором или пилой нужны умения, физическая сила и сноровка, то при работе с дровоколом достаточно изучить инструкцию. С этим инструментом могут спокойно справиться пожилые люди и женщины;
  беспрерывная и долгая работа;
• высокая безопасность. Во время работы с топором даже опытный в этом деле человек может нанести себе тяжелую травму, а вот при работе с дровоколом этого не будет. Все станки-дровоколы оснащены высокими системами безопасности.

Но, несмотря на большое количество достоинств, этот прибор имеет и недостатки:

• сложная конструкция. Это в основном касается дровоколов гидравлического типа;
• некоторые модели имеют слишком большие размеры. Это может доставить некоторые неудобства при работе;
• не все инструменты могут расколоть прочную и слишком жесткую древесину;
• большие энергозатраты. Слишком большие приборы с огромным набором функций потребляют большое количество энергии и топлива;
  высокая стоимость, особенно если приобретать новый инструмент.

Виды гидравлического дровокола

Профессиональный гидравлический дровокол

Станки-дровоколы бывают двух видов:

1. Бытовыми.
2. Профессиональными.

Инструменты профессионального вида имеют достаточно сложную конструкцию. Пользоваться ими трудно, поскольку они имеют большое количество функций. За счет того что у них высокая скорость работы, они могут справиться даже с самой прочной и жесткой древесиной.

Эти инструменты в основном применяются для заготовки большого количества бревен. Стоимость их очень высокая.
Бытовые приборы предназначены для домашнего использования. Они могут работать долго, но все же им нужны перерывы. Эти инструменты не способны справиться с большим уровнем работы.

Также по способам закладывания бревен выделяют следующие типы дровоколов:

1. Горизонтальные. В этих инструментах полена закладываются в горизонтальном положении. Бревна закладываются в специальные желоба, и оно распиливается по горизонтали. Инструменты этого типа самые распространенные и ими очень легко и комфортно пользоваться. Вся работа осуществляется по двум схемам. Первая схема – нож прочно зафиксирован на станине, а толкающий элемент приводит в движение бревно, вторая схема – полено стоит неподвижно, а нож подается в движение при помощи гидропривода.

Вертикальный гидравлический дровокол

2. Вертикальные. Весь механизм работы такой же, как у горизонтальных колунов. Отличие состоит в том, что бревно закладывается не в горизонтальном, а в вертикальном положении. Движение ножа происходит в верхнем положении, при этом он оказывает давление на полено. Конструкция имеет компактные размеры и по сравнению с горизонтальными колунами, занимает очень мало места. Применяют в основном на промышленных производствах.

3. Смешанные приборы. Эти приборы объединяют в себе оба способа закладывания бревен – и горизонтальный, и вертикальный. Эти инструменты считаются высокопрофессиональными и предназначены для больших потоков дров. Приборы этого типа в основном применяют в деревообрабатывающей промышленности.

Вид двигателя

Дровокол бензиновым двигателем

Выделяют следующие основные разновидности двигателей колунов:

• колуны с электрическим двигателем. Эти приборы оснащены двигателями с питанием от электрической сети и гидравлическим насосом. Эти инструменты очень удобные и простые в применении. А также они имеют экологически чистую работу, поэтому они часто используются для работы в помещениях. Конструкции с механизмами на основе электрического мотора не имеют особых требований в работе и обслуживании. Кроме этого, они имеют быструю подготовку для дальнейшего использования. Однако у них есть один недостаток – источник питания. Они все питаются от электросети, поэтому у них очень низкая мобильность;
• инструменты с бензиновым или дизельным двигателем. По сравнению с электрическими эти модели намного мощнее и быстрее. Их часто используют при заготовке леса в промышленных масштабах, а также иногда и в домашней заготовке дров;
• дровоколы на основе тракторной тяги. Механизмы этого типа в своей основе имеют двигатели, которые состоят из гидравлической системы и вала. Эти двигатели очень мощные и способны разрубить самые прочные виды древесины. Эти приборы в основном используют на промышленных предприятиях, фермах и лесных хозяйствах;

Это интересно: у всех дровоколов есть самая важная часть механизма – это двигатель. За счет него осуществляется полноценная работа инструмента. По виду и принципу работы двигатель у некоторых моделей может отличаться.

• смешанные или комбинированные. Эти приборы часто оборудованы несколькими видами двигателей. Например, тракторная тяга и электродвигатель или тракторная тяга и бензиновый двигатель. Эти приборы используют только на промышленных предприятиях.

Изготовление гидравлического колуна

Гидравлический дровокол с конусным колуном

Для того чтобы изготовить гидравлический дровокол, нужно сначала разобрать устройство обычного конусного или винтового колуна.

Этапы работ изготовления конусного колуна:

1. В качестве основы для этого колуна можно взять прочный конус из стали с резьбой. Этот конус можно выточить самостоятельно при помощи токарного станка, а после этого на нем следует сделать резьбу.

2. Двигаться часть конуса будет за счет электрического двигателя.

3. После этого конус следует насадить на вал с подшипниками и зафиксировать штифтом, который позволит убирать конус с вала, если это будет нужно.

4. В конце всех работ между двигателем и валом нужно установить распорку из труб и гаек, за счет которой в дальнейшем будет натягиваться цепь.

5. Самодельное устройство можно включать и пробовать в действии. При включении конус будет вращаться и вкручиваться в древесину, за счет этого дерево будет раскалываться на части.

Простой гидравлический дровокол

Теперь следует перейти к сборке более сложного инструмента – гидравлического дровокола.
Для начала рассмотрим схему сборки простого прибора:

1. Первым делом нужно взять вертикальную раму и на нее нижней стороне установить домкрат автомобильного типа.

2. В качестве ножа будет использоваться конусный клин.

3. Подводка клина к древесине будет осуществляться за счет винта в центральной части. После винта будет осуществляться работа домкрата.

4. Поскольку верхняя сторона у вертикальной рамы разъемная, можно колоть дрова разных размеров.

Есть и более тяжелая конструкция колуна гидравлического вида. Она состоит из домкрата гидравлического типа, который установлен на станине стационарного типа. Все же для этой работы требуются профессиональные знания и опыт, поэтому эти дровоколы не желательно делать самостоятельно в домашних условиях.

Рекомендации по эксплуатации

Для того, что при дальнейшем использовании дровокола не возникло определенных трудностей и проблем, желательно воспользоваться следующими советами:

• если вы сделали или купили колун на основе электрического двигателя, то желательно учитывать мощность. Ее уровень должен составлять от 3 КВт и более;
• если мощность будет хорошей, то двигатель сможет быстро привести в движение гидравлический насос, который в свою очередь раскрутит конус до необходимых оборотов. Благодаря этому раскалывание дров будет быстрым и удобным. Поэтому нужно брать во внимание уровень мощности двигателя;
• обязательно при работе с дровоколом соблюдайте все правила безопасности, в противном случае можно получить повреждения;
  рычаги управления должны находиться на дальнем расстоянии от ножей;
• не забывайте, что ножи острые, и они могут нанести серьезные раны;
• желательно на колун установить защитное средство от непредвиденного запуска прибора.

Ну, вот в принципе и все. Оказывается, дровоколы это незаменимые помощники в домашнем хозяйстве. С помощью этих приборов можно быстро нарубить большое количество дров на зиму. А ведь при помощи топора это сделать очень сложно, да и долго, а сколько сил он отнимает, чего не скажешь о дровоколах. Да и пользоваться ими не так уж и сложно. А если сделать этот прибор самостоятельно, то можно сэкономить приличную сумму денег.

Предлагаем Вам посмотреть видео о том, как сделать гидравлический дровокол своими руками:

6sotok-dom.com

Как сделать дровокол самодельный? Самодельный гидравлический дровокол своими руками

На данный момент в мире современных технологий постоянно что-то совершенствуется, а электричество и источники питания позволяют человеку еще больше облегчить свой труд. Облегчили и часть мужской работы, теперь вместо традиционного топора можно использовать дровокол.

Предыстория

Все знают о таких простых инструментах ударного типа, которые служат для раскалывания поленьев достаточно давно и вполне эффективно: колуны, топоры, клинья, кувалды. Но женщине или пожилому человеку такая работа дается очень тяжело, причем она может оказаться еще и небезопасной. Топор иногда срывается с топорища, нанося неумелому дровосеку весьма серьезную травму. Отлетающие щепки или куски металла, которые могут отколоться от тыльной стороны клинка, способны наносить травмы лицу или рукам работающего. Помимо этого, большинство людей, которые делают большое число ударных движений, нередко страдают от заболеваний опорно-двигательного аппарата.

В связи с этим можно назвать более эффективным безударный способ раскалывания чурки посредством ее надавливания на конусный клин. В данном случае просто производится насаживание чурки на клин. А само устройство – дровокол самодельный – работает так: посредством лебедки или транспортера, если в хозяйстве таковые имеются, чурка подается в дровокол, после чего ее устанавливают на подъемный цилиндр гидравлического домкрата, служащего в качестве основного элемента устройства. Поворотная поперечина при этом отводится на требуемый угол для удобства установки чурки, а затем поперечина должна фиксироваться на прежнем месте.

Тонкости настройки

Если расстояние от верхнего торца чурки до корня клинка слишком велико, то посредством маховичка клин следует опускать до тех пор, пока он не прижмется к чурке. Желательно, чтобы заостренный конец клинка был расположен по центру бревнышка либо напротив трещины, имеющейся в его торце. После этого ручка насоса позволяет привести подъемный цилиндр домкрата в движение, для этого ручку следует поднимать вверх до того момента, пока конусный клин не разорвет чурку на несколько частей. Наколотые поленья будут сваливаться на приемную площадку.

Когда производится нажатие на кнопку спуска, это приводит подъемный цилиндр домкрата в исходное состояние. Для безотказной работы устройства требуется подобрать подходящий домкрат. К примеру, гидравлический домкрат характеризуется диаметром подъемного цилиндра 170 миллиметров и усилием на ручку в 15 килограмм, при подъемной силе 10 тонн, чего будет вполне достаточно для колки дров. Такой самодельный гидравлический дровокол способен послужить очень хорошо.

Особенности

Стоит обратить внимание на то, что конический клин устройства состоит из пары конусов: нижнего, который предназначен для внедрения в торцевую часть чурки с углом заострения 20 градусов, и верхнего, предназначенного для раскола чурки с углом заострения 40 градусов. Соотношение высот для этих конусов составляет один к трем.

Как сделать дровокол самодельный

Понятно, что не всегда есть возможность и желание тратить средства на дорогостоящие агрегаты. Именно поэтому дровокол самодельный может стать отличной альтернативой. Можно сделать винтовой и механической агрегат. Сначала стоит рассмотреть первый вариант.

Чтобы освоить теорию о том, как смастерить дровокол самодельный, необходимо вооружиться определенными материалами:

– электродвигателем;

– металлическим конусом под 30 градусов с левой резьбой шагом 6-8 миллиметров и длиной 140-150 миллиметров, а внешним радиусом – 80-85 мм;

– парой шкивов и ремнем соответствующего размера.

Процесс создания

Конус обратной стороной фиксируется к валу строго по центру. Его лучше всего приварить или запрессовать к металлическому стержню. Не рекомендуется прикручивать конус, так как в процессе работы он может открутиться. Второй конец вала служит для закрепления шкива. Ремень надевается в канаву шкива. Он служит для того, чтобы передавать механическую энергию от двигателя к самодельному винтовому колуну. Это еще не весь дровокол самодельный, но его большая часть.

При помощи шплинта второй шкив закрепляется непосредственно на валу электродвигателя. У некоторых моделей моторов уже изначально имеются шкивы. Если вы обладаете именно такой, то не потребуется каких-то лишних манипуляций. В этом случае останется только собрать дровокол самодельный. Для этого ремень, ранее уже надетый на один шкив, следует натянуть на второй.

Винтовой дровокол самодельный: особенности

Оригинальная идея, состоящая в использовании конуса с резьбой для колки дров, предлагается очень часто. Такой дровокол самодельный обладает достаточно простой конструкцией. Конус лучше всего изготовить на токарном станке, однако, если такой возможности нет, можно использовать болгарку, с помощью которой с заготовки снимается большая часть металла. Болванку сначала требуется посадить на предполагаемое место конуса, чтобы она вращалась свободно, что позволит контролировать равномерность снятия металла.

Самодельный дровокол, чертеж которого можно составить самостоятельно без особого труда, состоит из нескольких элементов. Он может оснащаться как бензиновым, так и электрическим двигателем, предпочтительнее второй вариант. Мощность двигателя должна составлять не менее трех киловатт. Так как максимальная мощность двигателя достигается при трех тысячах оборотов в минуту, опасно производить установку конусной насадки с резьбой непосредственно на вал. Лучше всего, если скорость вращения конуса будет находиться в пределах 400-600 оборотов в минуту. Передача вращения от редуктора к конусу осуществляется цепным способом.

Такой самодельный гидравлический дровокол работает по очень простому принципу. Конус с резьбой при вращении вворачивается в полено, тем самым раскалывая его. Устройство для заготовки поленьев стоит устанавливать рядом с поленницей. Это позволит укладывать дрова сразу под навес, благодаря чему не потребуется много раз кланяться за поленом, как обычно бывает при работе с топором.

Самодельные реечные дровоколы тоже представляют собой весьма интересные и полезные устройства. Они работают по принципу, отличающемуся от винтовых. Тут подача чурок производится по желобу, при этом навстречу им движется режущий элемент.

fb.ru
