Как сделать гидравлический дровокол в домашних условиях
Возможно, для многих городских жителей заготовка дров перед отопительным сезоном это пережиток прошлого. Однако некоторым владельцам частных домов до сих пор приходится заготавливать на зиму дрова. Некоторые покупают уже готовые нарубленные полена, а другие заготавливают самостоятельно.
И тут сразу возникает вопрос – как можно быстро и легко нарубить дрова? В этом деле поможет дровокол. Этот инструмент специально разработан для облегчения всего процесса рубки дров. Итак, что же это за инструмент? В чем весь принцип его работы? Какие виды дровоколов бывают? И самое главное, как его можно изготовить самостоятельно? Давайте разберемся и ответим на все важные вопросы на примере гидравлического дровокола.
Содержание
1 Достоинства и недостатки дровокола
2 Виды гидравлического дровокола
3 Вид двигателя
4 Изготовление гидравлического колуна
5 Рекомендации по эксплуатации
Достоинства и недостатки дровокола
Стоить отметить, что дровокол это станок, основная функция которого состоит в распиливании дров. Это устройство имеет высокую скорость работы. Например, если заготавливать дрова при помощи топора, то весь процесс может занять от недели, при этом работать придется по 4 часа в день. А вот дровоколом всего за 3 часа.
К плюсам дровокола относятся следующие характеристики:
- высокая скорость работы;
- низкие затраты труда при распиливании древесины;
- удобство при работе с инструментом. Во время рубки человеку не нужно наклоняться и напрягаться;
- инструмент всегда готов к работе. Для начала работы нужно только включить прибор и уже можно спокойно приступать к рубке дров;
- простое использование. Если при работе с топором или пилой нужны умения, физическая сила и сноровка, то при работе с дровоколом достаточно изучить инструкцию. С этим инструментом могут спокойно справиться пожилые люди и женщины;
беспрерывная и долгая работа; - высокая безопасность. Во время работы с топором даже опытный в этом деле человек может нанести себе тяжелую травму, а вот при работе с дровоколом этого не будет. Все станки-дровоколы оснащены высокими системами безопасности.
Но, несмотря на большое количество достоинств, этот прибор имеет и недостатки:
- сложная конструкция. Это в основном касается дровоколов гидравлического типа;
- некоторые модели имеют слишком большие размеры. Это может доставить некоторые неудобства при работе;
- не все инструменты могут расколоть прочную и слишком жесткую древесину;
- большие энергозатраты. Слишком большие приборы с огромным набором функций потребляют большое количество энергии и топлива;
высокая стоимость, особенно если приобретать новый инструмент.
Виды гидравлического дровокола

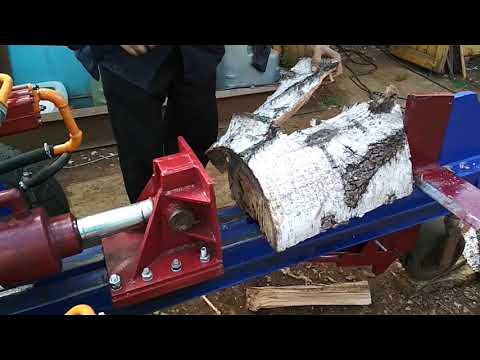

Профессиональный гидравлический дровокол
Станки-дровоколы бывают двух видов:
1. Бытовыми.
2. Профессиональными.
Инструменты профессионального вида имеют достаточно сложную конструкцию. Пользоваться ими трудно, поскольку они имеют большое количество функций. За счет того что у них высокая скорость работы, они могут справиться даже с самой прочной и жесткой древесиной.
Эти инструменты в основном применяются для заготовки большого количества бревен. Стоимость их очень высокая.
Бытовые приборы предназначены для домашнего использования. Они могут работать долго, но все же им нужны перерывы. Эти инструменты не способны справиться с большим уровнем работы.
Также по способам закладывания бревен выделяют следующие типы дровоколов:
1. Горизонтальные. В этих инструментах полена закладываются в горизонтальном положении. Бревна закладываются в специальные желоба, и оно распиливается по горизонтали. Инструменты этого типа самые распространенные и ими очень легко и комфортно пользоваться. Вся работа осуществляется по двум схемам. Первая схема – нож прочно зафиксирован на станине, а толкающий элемент приводит в движение бревно, вторая схема – полено стоит неподвижно, а нож подается в движение при помощи гидропривода.
Вертикальный гидравлический дровокол
2. Вертикальные. Весь механизм работы такой же, как у горизонтальных колунов. Отличие состоит в том, что бревно закладывается не в горизонтальном, а в вертикальном положении. Движение ножа происходит в верхнем положении, при этом он оказывает давление на полено. Конструкция имеет компактные размеры и по сравнению с горизонтальными колунами, занимает очень мало места. Применяют в основном на промышленных производствах.
3. Смешанные приборы. Эти приборы объединяют в себе оба способа закладывания бревен – и горизонтальный, и вертикальный. Эти инструменты считаются высокопрофессиональными и предназначены для больших потоков дров. Приборы этого типа в основном применяют в деревообрабатывающей промышленности.
Вид двигателя

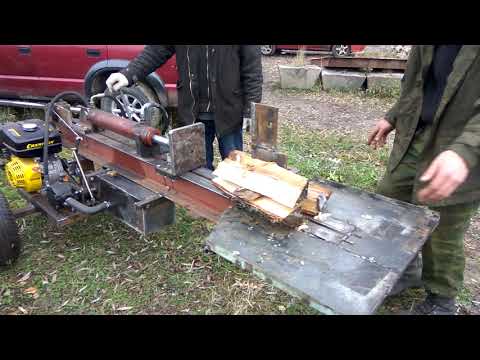

Дровокол бензиновым двигателем
Выделяют следующие основные разновидности двигателей колунов:
- колуны с электрическим двигателем. Эти приборы оснащены двигателями с питанием от электрической сети и гидравлическим насосом. Эти инструменты очень удобные и простые в применении. А также они имеют экологически чистую работу, поэтому они часто используются для работы в помещениях. Конструкции с механизмами на основе электрического мотора не имеют особых требований в работе и обслуживании. Кроме этого, они имеют быструю подготовку для дальнейшего использования. Однако у них есть один недостаток – источник питания. Они все питаются от электросети, поэтому у них очень низкая мобильность;
- инструменты с бензиновым или дизельным двигателем. По сравнению с электрическими эти модели намного мощнее и быстрее. Их часто используют при заготовке леса в промышленных масштабах, а также иногда и в домашней заготовке дров;
- дровоколы на основе тракторной тяги. Механизмы этого типа в своей основе имеют двигатели, которые состоят из гидравлической системы и вала. Эти двигатели очень мощные и способны разрубить самые прочные виды древесины. Эти приборы в основном используют на промышленных предприятиях, фермах и лесных хозяйствах;
- смешанные или комбинированные. Эти приборы часто оборудованы несколькими видами двигателей. Например, тракторная тяга и электродвигатель или тракторная тяга и бензиновый двигатель. Эти приборы используют только на промышленных предприятиях.
Это интересно: у всех дровоколов есть самая важная часть механизма – это двигатель. За счет него осуществляется полноценная работа инструмента. По виду и принципу работы двигатель у некоторых моделей может отличаться.
Изготовление гидравлического колуна
Гидравлический дровокол с конусным колуном
Для того чтобы изготовить гидравлический дровокол, нужно сначала разобрать устройство обычного конусного или винтового колуна.
Этапы работ изготовления конусного колуна:
1. В качестве основы для этого колуна можно взять прочный конус из стали с резьбой. Этот конус можно выточить самостоятельно при помощи токарного станка, а после этого на нем следует сделать резьбу.
2. Двигаться часть конуса будет за счет электрического двигателя.
3. После этого конус следует насадить на вал с подшипниками и зафиксировать штифтом, который позволит убирать конус с вала, если это будет нужно.
4. В конце всех работ между двигателем и валом нужно установить распорку из труб и гаек, за счет которой в дальнейшем будет натягиваться цепь.
5. Самодельное устройство можно включать и пробовать в действии. При включении конус будет вращаться и вкручиваться в древесину, за счет этого дерево будет раскалываться на части.
Простой гидравлический дровокол
Теперь следует перейти к сборке более сложного инструмента – гидравлического дровокола.
Для начала рассмотрим схему сборки простого прибора:
1. Первым делом нужно взять вертикальную раму и на нее нижней стороне установить домкрат автомобильного типа.
2. В качестве ножа будет использоваться конусный клин.
3. Подводка клина к древесине будет осуществляться за счет винта в центральной части. После винта будет осуществляться работа домкрата.
4. Поскольку верхняя сторона у вертикальной рамы разъемная, можно колоть дрова разных размеров.
Есть и более тяжелая конструкция колуна гидравлического вида. Она состоит из домкрата гидравлического типа, который установлен на станине стационарного типа. Все же для этой работы требуются профессиональные знания и опыт, поэтому эти дровоколы не желательно делать самостоятельно в домашних условиях.
Рекомендации по эксплуатации
Для того, что при дальнейшем использовании дровокола не возникло определенных трудностей и проблем, желательно воспользоваться следующими советами:
- если вы сделали или купили колун на основе электрического двигателя, то желательно учитывать мощность. Ее уровень должен составлять от 3 КВт и более;
- если мощность будет хорошей, то двигатель сможет быстро привести в движение гидравлический насос, который в свою очередь раскрутит конус до необходимых оборотов. Благодаря этому раскалывание дров будет быстрым и удобным. Поэтому нужно брать во внимание уровень мощности двигателя;
- обязательно при работе с дровоколом соблюдайте все правила безопасности, в противном случае можно получить повреждения;
рычаги управления должны находиться на дальнем расстоянии от ножей; - не забывайте, что ножи острые, и они могут нанести серьезные раны;
- желательно на колун установить защитное средство от непредвиденного запуска прибора.
Ну, вот в принципе и все. Оказывается, дровоколы это незаменимые помощники в домашнем хозяйстве. С помощью этих приборов можно быстро нарубить большое количество дров на зиму. А ведь при помощи топора это сделать очень сложно, да и долго, а сколько сил он отнимает, чего не скажешь о дровоколах. Да и пользоваться ими не так уж и сложно. А если сделать этот прибор самостоятельно, то можно сэкономить приличную сумму денег.

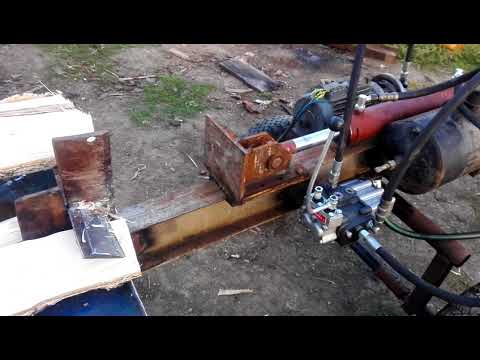

Предлагаем Вам посмотреть видео о том, как сделать гидравлический дровокол своими руками:
- Автор: AlinaS
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
конструкция, как сделать своими руками, гидравлический, на Т-40, чертежи и размеры, сборка, видео
Автор Никита Степанович На чтение 4 мин.
Содержание
- Устройство и конструкция гидравлического дровокола
- Преимущества и недостатки гидравлики
- Чертежи для работы
- Как сделать самому
- Инструменты и материалы
- Процесс сборки
- Безопасность при эксплуатации
Для колки дров используются разные механизмы. Как и профессиональная гидравлическая дроваколка, самоделка на трактор работает по принципу увеличения давления на материал с помощью пресса. Жидкость под прессом за счет сильного нагнетания давления сжимается, подается по трубкам на рабочий стол и давит на дерево.
Устройство и конструкция гидравлического дровокола
Автоматизировать процесс колки дров можно с использованием винтового агрегата с электрическим или ручным двигателем. Но только гидравлика может осуществить надежный прижим древесины к столу, что сделает работу более безопасной и качественной. Запитка насоса часто делается из бензиновых и электрических двигателей.
Привод устройства, поставленный, например, на машину Т-40, может быть горизонтальным или вертикальным.
Допустимо использовать оба варианта, однако при изготовлении дровокола на трактор своими руками нужно отталкиваться от мощности имеющейся насосной установки. Второй агрегат дополняется рамой с колесами, чтобы его можно было перемещать, или Х-образным лезвием, делящим полено на 4 равные части. Единственным недостатком такой конструкции является то, что размер бруска дерева ограничивается шириной рамы.
Положительные качества:
- Безопасность. Дерево под давлением случайно не вылетит и не упадет на работника.
- Простота конструкции.
- Высокое качество обработки дерева.
- Универсальность. Механизм можно поставить как на трактор, так и установить в мастерской. При этом устройство дровокола не изменится.
Недостатки:
- Недолговечность.
- Плохая ремонтопригодность.
Чертежи для работы
Чертежи для самостоятельного изготовления агрегата находятся в свободном доступе в интернете, есть обучающие видеоролики, на которых профессионал собирает механизм из подручных вещей. Однако брать схему для сборки лучше всего с сайтов компаний, занимающихся выпуском данных машин.
Как сделать самому
Перед началом сборки нужно определиться со схемой агрегата и его основной функцией, т.к. разные виды древесины отличаются крепкостью. Если механизм будет использоваться только для собственных нужд, то рекомендуется построить дровокол вертикального типа. Он менее эффективный и быстрый, однако проще в изготовлении и мобильнее. После этого стоит определиться с двигателем. Бензиновый мотор позволит использовать устройство в любом месте, а электропривод работает только от розетки или аккумулятора, которого надолго не хватит.
Если человек не имеет свой трактор или детали, то лучше всего выбрать ручной механизм. Он состоит из 2 основных деталей — домкрата и лезвия. Полено под действием домкрата будет подниматься, а нож начнет разрезать материал. Главное — крепко закрепить элементы на раме.
Инструменты и материалы
Устройство корпуса, стола и лезвия не играют важной роли, т. к. они выбираются под нужды каждого мастера, поэтому их можно делать из любых доступных материалов. Однако есть минимальный набор деталей, которыми должен оснащаться любой дровокол:
- Гидронасос.
- Двигатель, подключенный к гидронасосу. Он является основным элементом механизма, от которого зависит эффективность агрегата. Если мотор окажется слабым, то распилить дерево не получится из-за частых заклиниваний, поломок.
- Распределитель жидкости.
- Емкость для воды.
- Рукава.
- Соединительные трубки и зажимы.
Процесс сборки
Чтобы соорудить свой дровокол, нужно выполнить несколько действий:
- Сделать нож из металлического листа, толщина которого не меньше 10 мм. Для особо твердых сортов древесины, например, Ярры, Ятобы, лучше взять профессиональное лезвие, сделанное на заводе. А для обработки крупных бревен рекомендуется изготовить составной нож толщиной больше 50 мм, его можно усилить стальной болванкой.
- Поставить шестеренку на 5 см выше станины. До лезвия должна остаться удвоенная длина полена.
- Изготовить подвижную каретку, на которой будет закрепляться древесина и проходить через ножи. Поставить ее нужно на высоте шестеренки.
- На переднюю часть каретки установить толкатель. Его часто делают из металлической пластины.
- Обеспечить подвижность рейки с помощью шарнира.
- Поставить возвратную пружину, чтобы каретка быстро возвращалась на место после распила. Она крепится так, чтобы рейка могла подняться выше шестеренки.
- Установить прижимной рычаг. При нажатии на него рейка должна прижаться к шестеренке и двигаться вперед.
Безопасность при эксплуатации
При работе с автоматическим дровоколом нужно соблюдать технику безопасности, состоящую из нескольких правил:
- Включать двигатель можно только после закрепления бруска на станке.
- Не протягивать руки к ножам, которые уже работают по дереву.
- Не поправлять бревно, когда включен агрегат. Сначала нужно выключить электродвигатель, подождать остановки лезвий.
- Не пользоваться дровоколом в состоянии алкогольного опьянения.
- Не подключать электропривод к неисправным розеткам.
Также не стоит ремонтировать механизмы с включенным мотором, потому что это может привести к повреждению трубок, разливу жидкостей. При этом для ремонта лучше всего использовать такие же детали, чтобы не изменились характеристики агрегата.
Планируете ли теперь использовать самодельный дровокол при заготовке дров?
Читайте также:
Оцените автора
Узнаем как изготовить дровокол самодельный? Самодельный гидравлический дровокол своими руками
На данный момент в мире современных технологий постоянно что-то совершенствуется, а электричество и источники питания позволяют человеку еще больше облегчить свой труд. Облегчили и часть мужской работы, теперь вместо традиционного топора можно использовать дровокол.
Предыстория
Все знают о таких простых инструментах ударного типа, которые служат для раскалывания поленьев достаточно давно и вполне эффективно: колуны, топоры, клинья, кувалды. Но женщине или пожилому человеку такая работа дается очень тяжело, причем она может оказаться еще и небезопасной. Топор иногда срывается с топорища, нанося неумелому дровосеку весьма серьезную травму. Отлетающие щепки или куски металла, которые могут отколоться от тыльной стороны клинка, способны наносить травмы лицу или рукам работающего. Помимо этого, большинство людей, которые делают большое число ударных движений, нередко страдают от заболеваний опорно-двигательного аппарата.
В связи с этим можно назвать более эффективным безударный способ раскалывания чурки посредством ее надавливания на конусный клин. В данном случае просто производится насаживание чурки на клин. А само устройство – дровокол самодельный – работает так: посредством лебедки или транспортера, если в хозяйстве таковые имеются, чурка подается в дровокол, после чего ее устанавливают на подъемный цилиндр гидравлического домкрата, служащего в качестве основного элемента устройства. Поворотная поперечина при этом отводится на требуемый угол для удобства установки чурки, а затем поперечина должна фиксироваться на прежнем месте.
Тонкости настройки
Если расстояние от верхнего торца чурки до корня клинка слишком велико, то посредством маховичка клин следует опускать до тех пор, пока он не прижмется к чурке. Желательно, чтобы заостренный конец клинка был расположен по центру бревнышка либо напротив трещины, имеющейся в его торце. После этого ручка насоса позволяет привести подъемный цилиндр домкрата в движение, для этого ручку следует поднимать вверх до того момента, пока конусный клин не разорвет чурку на несколько частей. Наколотые поленья будут сваливаться на приемную площадку.
Когда производится нажатие на кнопку спуска, это приводит подъемный цилиндр домкрата в исходное состояние. Для безотказной работы устройства требуется подобрать подходящий домкрат. К примеру, гидравлический домкрат характеризуется диаметром подъемного цилиндра 170 миллиметров и усилием на ручку в 15 килограмм, при подъемной силе 10 тонн, чего будет вполне достаточно для колки дров. Такой самодельный гидравлический дровокол способен послужить очень хорошо.
Особенности
Стоит обратить внимание на то, что конический клин устройства состоит из пары конусов: нижнего, который предназначен для внедрения в торцевую часть чурки с углом заострения 20 градусов, и верхнего, предназначенного для раскола чурки с углом заострения 40 градусов. Соотношение высот для этих конусов составляет один к трем.
Как сделать дровокол самодельный
Понятно, что не всегда есть возможность и желание тратить средства на дорогостоящие агрегаты. Именно поэтому дровокол самодельный может стать отличной альтернативой. Можно сделать винтовой и механической агрегат. Сначала стоит рассмотреть первый вариант.
Чтобы освоить теорию о том, как смастерить дровокол самодельный, необходимо вооружиться определенными материалами:
– электродвигателем;
– металлическим конусом под 30 градусов с левой резьбой шагом 6-8 миллиметров и длиной 140-150 миллиметров, а внешним радиусом – 80-85 мм;
– парой шкивов и ремнем соответствующего размера.
Процесс создания
Конус обратной стороной фиксируется к валу строго по центру. Его лучше всего приварить или запрессовать к металлическому стержню. Не рекомендуется прикручивать конус, так как в процессе работы он может открутиться. Второй конец вала служит для закрепления шкива. Ремень надевается в канаву шкива. Он служит для того, чтобы передавать механическую энергию от двигателя к самодельному винтовому колуну. Это еще не весь дровокол самодельный, но его большая часть.
При помощи шплинта второй шкив закрепляется непосредственно на валу электродвигателя. У некоторых моделей моторов уже изначально имеются шкивы. Если вы обладаете именно такой, то не потребуется каких-то лишних манипуляций. В этом случае останется только собрать дровокол самодельный. Для этого ремень, ранее уже надетый на один шкив, следует натянуть на второй.
Винтовой дровокол самодельный: особенности
Оригинальная идея, состоящая в использовании конуса с резьбой для колки дров, предлагается очень часто. Такой дровокол самодельный обладает достаточно простой конструкцией. Конус лучше всего изготовить на токарном станке, однако, если такой возможности нет, можно использовать болгарку, с помощью которой с заготовки снимается большая часть металла. Болванку сначала требуется посадить на предполагаемое место конуса, чтобы она вращалась свободно, что позволит контролировать равномерность снятия металла.
Самодельный дровокол, чертеж которого можно составить самостоятельно без особого труда, состоит из нескольких элементов. Он может оснащаться как бензиновым, так и электрическим двигателем, предпочтительнее второй вариант. Мощность двигателя должна составлять не менее трех киловатт. Так как максимальная мощность двигателя достигается при трех тысячах оборотов в минуту, опасно производить установку конусной насадки с резьбой непосредственно на вал. Лучше всего, если скорость вращения конуса будет находиться в пределах 400-600 оборотов в минуту. Передача вращения от редуктора к конусу осуществляется цепным способом.
Такой самодельный гидравлический дровокол работает по очень простому принципу. Конус с резьбой при вращении вворачивается в полено, тем самым раскалывая его. Устройство для заготовки поленьев стоит устанавливать рядом с поленницей. Это позволит укладывать дрова сразу под навес, благодаря чему не потребуется много раз кланяться за поленом, как обычно бывает при работе с топором.
Самодельные реечные дровоколы тоже представляют собой весьма интересные и полезные устройства. Они работают по принципу, отличающемуся от винтовых. Тут подача чурок производится по желобу, при этом навстречу им движется режущий элемент.
Сделайте свой собственный гидравлический дровокол с помощью этого простого руководства
Если видеопроигрыватель не работает, вы можете нажать на эту альтернативную ссылку на видео.
У вас есть метрическая тонна древесины, которую необходимо расколоть? Может быть, у вас тоже есть трубы, которые нужно согнуть? Если это так, то эта многофункциональная машина, сделанная своими руками, может выполнять эти и другие задачи.
Следуйте этому простому руководству, чтобы сделать его для себя.
Источник: Tech Paradise/YouTubeКак вы понимаете, прежде чем приступить к работе, вам понадобятся некоторые инструменты и материалы.
Необходимые материалы и оборудование
- Металлолом прямоугольных стальных труб
- Стальной лом
- Угловая шлифовальная машина
- Брак или новый 50-литровый бак гидравлического масла
- Гидравлический цилиндр (в данном случае диаметр отверстия 50 мм, ход 450 мм)
- Гидравлические адаптеры, резиновые уплотнения и шланги
- Гидравлическая жидкость
- Сварочное оборудование и оборудование для обеспечения безопасности
- Гидравлический шестеренчатый насос 4 л/мин, 1440 об/мин
- 7 л.с., одноцилиндровый бензиновый двигатель
- Топливо и масло для двигателя
- Различные гайки и болты
- Основные инструменты
Когда все оборудование и материалы готовы, пришло время приступить к этой замечательной маленькой постройке.
Шаг 1: Изготовление рамы прижимной головки
Первым шагом является измерение длины трубчатой стальной трубы, необходимой для рамы. При необходимости отрежьте детали с помощью угловой шлифовальной машины. Размеры не указаны, поэтому вам нужно будет определить свои собственные.
Источник: Tech Paradise/YouTubeВам также потребуется отрезать четыре небольших стальных трубчатых отрезка одинакового размера для поддержки гидравлического цилиндра. Сделав это, возьмите детали для сборки главного пресса, соберите и приварите по мере необходимости.
Убедитесь, что вы носите правильное защитное снаряжение и примите необходимые меры предосторожности. После этого приварите опоры главного гидроцилиндра к раме.
В обычных точках проверьте выравнивание всех сварных швов и при необходимости отрегулируйте. Сделав это, поместите раму на опоры основания и также приварите ее на место.
Источник: Tech Paradise/YouTubeЗатем возьмите части делителя/пресс-головки и при необходимости сварите их вместе. Эта часть будет прикреплена к другому концу гидравлического цилиндра и должна иметь возможность свободно перемещаться внутри вертикальной рамы.
Шаг 2: Изготовьте монтажную раму шестеренчатого насоса
Затем возьмите стальную пластину, измерьте и отрежьте по размеру для установки шестеренчатого насоса. Вырежьте детали по мере необходимости, используя угловую шлифовальную машину, как и раньше.
Вам также потребуется вырезать несколько деталей для направляющих подвижной головки, крепления инструмента и соединительных секций машины. Подробнее об этом разделе смотрите в видео.
После этого просверлите отверстия в пластинах для окончательной сборки, как требуется.
Далее возьмите пластины и приварите их к вертикальной раме по мере необходимости. Например, приварите концевые пластины подвижной головки. Кроме того, приварите монтажную пластину инструмента на рабочем конце головки пресса.
Источник: Tech Paradise/YouTubeПосле этого отрежьте и приварите направляющие к вертикальным частям основного узла. Эти пластины гарантируют, что головка пресса останется в пределах рамы и не выскользнет во время использования.
Затем приварите монтажную пластину клапана к раме и завершите сборку направляющих головки пресса, как показано на видео.
Источник: Tech Paradise/YouTubeВы также можете закрепить гидравлический цилиндр на раме с помощью стальных стержней. Сделав это, завершите базу по мере необходимости, включая остальные секции базы.
Как и в случае других сварных швов, проверьте и при необходимости отрегулируйте, прежде чем полностью приступить к сварке.
Шаг 3: Изготовьте головку для колки дров и установите гидравлику
Затем, при необходимости, отрежьте еще несколько стальных пластин, чтобы сделать главный пресс/раскалывающую головку. Соберите и приварите в соответствии с требованиями. Так как это будет основной нагрузкой для машины, убедитесь, что сварные швы хорошие и прочные.
Сделав это, возьмите гидравлические адаптеры, трубы и уплотнения и подключите главную гидравлическую систему машины. Вам нужно будет, например, соединить цилиндр с гидравлическим баком.
Затем, используя еще несколько стальных труб и стальных пластин, измерьте, отрежьте и приварите опору для бензинового двигателя. Конструкция этой базы будет полностью зависеть от конструкции вашего бензинового двигателя.
Источник: Tech Paradise/YouTubeПосле завершения приварите монтажную пластину бензинового двигателя к основному узлу и установите бензиновый двигатель, как требуется. После этого возьмите гидравлический насос и подключите его к главной ведущей оси бензинового двигателя.
Для этого может потребоваться изготовление адаптера.
Источник: Tech Paradise/YouTubeКогда все будет готово, при необходимости установите гидравлический цилиндр на опорную плиту бензинового двигателя.
После этого подключите насос к главной гидравлической системе, если это необходимо.
Источник: Tech Paradise/YouTubeШаг 4: Добавьте топливо, масло и гидравлическую жидкость и приступайте к расщеплению
Теперь, когда основная сборка машины завершена, мы можем подготовить установку к работе. Прежде всего, заливайте моторное масло в бензиновый двигатель по мере необходимости.
После этого заполните топливный бак бензинового двигателя перед его запуском. Поскольку эти жидкости легко воспламеняются, при обращении с ними необходимо соблюдать меры предосторожности.
Источник: Tech Paradise/YouTubeЗатем заполните гидравлический бак жидкостью и прокачайте гидравлическую систему, чтобы удалить все захваченные пузырьки воздуха перед началом работы. После того, как вы будете довольны, ваш дровокол своими руками в основном готов к работе.
Прикрепите инструментальную головку к прессовальной головке, включите бензиновый двигатель и готово!
Теперь все, что вам нужно сделать, это найти немного дерева, или металла, или чего-то еще, чтобы расколоть/согнуть/или вообще растолочь внутри пресса. Счастливые дни.
Если вам понравился этот небольшой проект, возможно, вы захотите узнать, как сделать еще несколько классных вещей своими руками для своей мастерской? Как насчет, например, собственного потолочного вентилятора от старой стиральной машины?
Гидравлический дровокол – Новости Матери-Земли
1 / 7
Вертикально ориентированный гидравлический дровокол можно сложить на раму и буксировать за трактором в лес.
ФОТО: ДЖОН ГАСПЕР И УИЛЬЯМ ПАЛМЕРТОН
2 / 7
Как только машина «на месте», ее цилиндр поднимается в нужное положение.
ДЖОН ГАСПЕР И УИЛЬЯМ ПАЛМЕРТОН
3 / 7
Вертикальная конструкция сучкореза включает педаль управления, которая позволяет оператору освободить обе руки.
ДЖОН ГАСПЕР И УИЛЬЯМ ПАЛМЕРТОН
4 / 7
Патроны, предназначенные для разделения, просто накатываются на опорную плиту.
ДЖОН ГАСПЕР И УИЛЬЯМ ПАЛМЕРТОН
5 / 7
Когда машина находится в нейтральном положении, раскалывающий клин останавливается в верхней точке своего хода.
ДЖОН ГАСПЕР
6 / 7
Чтобы расколоть дрова, оператор нажимает педаль, открывая клапан, который опускает домкрат.
ДЖОН ГАСПЕР
7 / 7
Подпружиненный рычаг закрывает клапан, поднимая плунжер обратно.
ДЖОН ГАСПЕР
❮❯
Долгие холодные зимы в северной части штата Нью-Йорк вынуждают почти всех, кто отапливает дом дровами, проводить много времени с цепной пилой и размахивая молотком, и многие люди строят свои собственные колющие машины. to облегчить рабочую нагрузку. Теперь многие самодельные буровые установки могут разрезать что угодно (в том числе, в некоторых случаях, и камень!), но я никогда не видел другого дровокольного станка, который так же прост в использовании, как моя собственная гидравлическая машина.
Я всегда считал, что наиболее утомительной частью рубки дров с помощью стандартного гидравлического дровокол является просто подъем тяжелых снарядов на место. Итак, я сконструировал дровокол другого типа, в котором цилиндр перемещается
Всякий раз, когда я готов обработать партию дров, я просто подкатываю бревна к станку и — один за другим — опускаю их на низкую опорную плиту, где их можно разбить. Затем, когда они разделены пополам, я просто перемещаю каждый кусок обратно под клин для дальнейшего разделения.
Узел ножной педали моего дровокольного станка, который позволяет мне управлять станком и , обе руки свободны для позиционирования бревна или сбрасывания расколотых бревен в ближайшую кучу, еще больше способствует простоте эксплуатации станка. Педаль прикреплена к мощной пружине, которая переводит рычаг управления в верхнее положение, когда я убираю ногу с педали. Таким образом, я могу отойти от дровокольного станка или подкатить следующее бревно на место, в то время как 27-дюймовый цилиндр продолжает подниматься, поскольку он автоматически отключается, когда упор, прикрепленный к клину, ударяет конец клапана и возвращает его в нейтральное положение. И хотя я адаптировал работу педали и клапана к вертикальной установке, ее можно было бы так же легко использовать для управления горизонтальный станок .
Для того, чтобы иметь возможность перевозить мой топпер в лес, я смонтировал всю гидравлическую систему на старой автомобильной оси, которая буксируется посредством V-образной рамы (см. прилагаемое фото). Стальная двутавровая балка размером 5″ X 10″ (которая прикреплена к цилиндру и клину) затем прикрепляется к кронштейну, установленному на оси, так что ее можно повернуть вниз, чтобы она могла перемещаться поверх средней штанги буксировочного устройства. .
Таким образом, вы видите, что вертикальный гидравлический дровокол является идеальным и легко переносимым инструментом для легкой, но легкой рубки древесины. С помощью этой эффективной машины я могу превратить самые большие деревья на моем лесном участке в аккуратную стопку дров… без необходимости
Чтобы быть уверенным, что ваш самодельный дровокол будет работать с максимальной эффективностью, ознакомьтесь со следующими советами, прежде чем приступить к сборке.
- Я рекомендую цилиндр диаметром более 4 дюймов и двигатель мощностью не менее 5 л.с. Также лучше иметь цилиндр двойного действия, но одинарный тип можно использовать в сочетании с пружинами. (Ход цилиндра можно определить по длине бревна, которое вы планируете расколоть. Добавьте несколько дюймов для «страховки».)
- Лезвие клина, конечно, должно быть острым, но и достаточно широким, чтобы раздвигать половинки каждого бревна.
- Любая гидравлическая система должна иметь предохранительный клапан для предотвращения повреждений. (Большинство регулирующих клапанов имеют один.) Установите предохранительный клапан, чтобы отрезать
от
непосредственно перед тем, как двигатель заглохнет. - Не используйте стальную водопроводную трубу для гидравлической линии: она не выдерживает создаваемого давления (2500 фунтов на квадратный дюйм или более).
- Используйте только чистое гидравлическое масло
или моторное масло без моющих присадок. - Гидравлический насос должен быть объемного типа, шестеренчатым или лопастным.
- Цилиндр должен быть закреплен с обоих концов.
- Убедитесь, что вентиляция бака выполнена правильно.
- Убедитесь, что все компоненты вашего разветвителя очень прочные.
- Скользящий клин должен работать плавно и свободно, а также достаточно плотно прилегать к двутавровой балке, чтобы предотвратить ее скручивание и заклинивание во время работы.
- Всасывающая линия (шланг, который проходит между баком и насосом) должна быть большего диаметра, чем напорная линия, так как ее легче проталкивать, чем тянуть масло.
- Возвратная линия не обязательно должна быть из шланга высокого давления.
Фотографии моего самодельного дровокол-Идеи для гидравлического бака?
- #1
Всем привет.

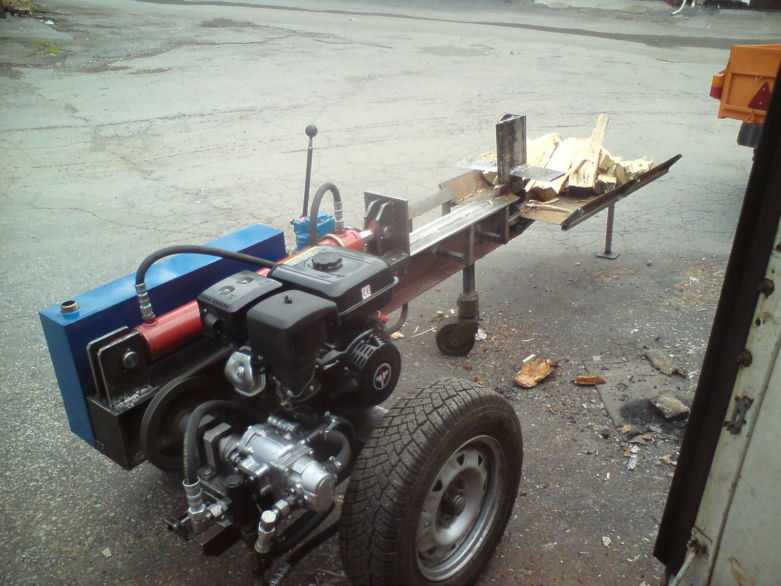

Вот несколько фотографий самодельного дровокола, который я недавно построил. Я использовал его, чтобы разделить 6 шнуров из дуба и каркаса, затем продал его парню во Флориде (из всех мест), и теперь я собираюсь построить еще один. Идеи для этого второго включают:
*Дизельный двигатель 10 л. с. (китайский клон) (просто так!)
*2-ступенчатый насос 16 гал/мин
*клапан автоматического возврата
*только горизонтальный
*8-дюймовый клин
Я хотел бы получить ваше мнение по следующим вопросам:
* нижняя часть клина 2 дюйма перед верхним клином (чтобы начать расщепление там, где сила вращения не так велика)
* что использовать для бака гидравлического масла
На некоторых фотографиях, которые я пытаюсь загрузить, вы посмотрим, где мне пришлось усилить конец клина опорными пластинами 1/2 дюйма, потому что кусок дуба был слишком большим для клина высотой 12 дюймов. На этот раз я буду использовать клин высотой не более 8 дюймов.
Вот ось, пружины и угловая железная рама обретают форму…
Я рад, что балка наконец-то приварена к раме…
Крупный план толкателя. Использованы болты класса 8.
Переключить подпись
Впечатляющая женщина и два злобных мальчика, которые помогают складывать друг друга, пока два боксера 80# наблюдают за ними
US Stove Co. Hotblast 1557M Дровяная печь
Sthil MS460, Stihl MS441 и самодельный дизель мощностью 10 л.с. с горизонтальным дровоколом 5×24
’10 Ford F-250 6,4-дюймовый дизель Powerstroke 4×4 ECLB
- #2
Гидравлика и Honda GX160 смонтированы на коврике и пружинах для изоляции вибрации/снижения износа…
Вид со стороны сцепки…
Готовый дровокол 6 шнуров через нее…
Переключить подпись
Эффектная женщина и два злобных маленьких мальчика, которые помогают складывать друг друга, пока два боксера 80 # наблюдают за
US Stove Co. Hotblast 1557M Дровяная печь
Sthil MS460, Stihl MS441 и самодельный дизель мощностью 10 л. с. с горизонтальным дровоколом 5×24
’10 Ford F-250 6,4-дюймовый дизельный двигатель Powerstroke 4×4 ECLB
- #3
Мне не нравится цветовая схема, но… это тот, что был найден на ebay пару лет назад, и я хотел сымитировать гидравлический бак и установку оси. Похоже, он приварил свои веретена между двумя уголками.
бак и задняя часть делителя крупным планом
Переключить подпись
Эффектная женщина и два злобных маленьких мальчика, которые помогают складывать друг друга, пока два боксера 80 # наблюдают за
US Stove Co. Hotblast 1557M Дровяная печь
Sthil MS460, Stihl MS441 и самодельный дизель мощностью 10 л. с. с горизонтальным дровоколом 5×24
’10 Ford F-250 6,4-дюймовый дизельный двигатель Powerstroke 4×4 ECLB
- #4
хороший разветвитель!
- #5
Танки можно сделать из чего угодно. Я бы поискал, что у вас есть. Труба 6 или 8 дюймов, квадратная или прямоугольная. Некоторые люди используют трубы или трубки для осей и бака. Старые пивные кеги тоже подойдут, но не пытайтесь использовать их для получения прохладного. Когда я потрясающий. вещи, которые я пытаюсь использовать повторно, чтобы снизить стоимость и чтобы стальные изделия не отправлялись в Китай для переплавки. Загляните на местные свалки и фермерские аукционы, и, возможно, вы найдете сокровище.
Между прочим, отличная работа
поводырь
Переключить подпись
eko80 с хранилищем на 2200 галлонов
- #6
Выглядит потрясающе и мой любимый зеленый! Хорошо, ваш не зеленый, но он должен быть! лол
Переключить подпись
880 торг/460/192мельница
14,20,28,32,41
x2-2000 Дровяная печь и дровяная печь (торг) (ГВС).
Gf, кто понял. бесценный!
Освежуй этого пилигрима, и я достану тебе другого…
- #7
Воздушный баллон с разбитого полуприцепа или прицепа.
Переключить подпись
Для получения выгодных предложений на HVAC и другое оборудование посетите.
http://stores.ebay.com/LEEs-Sawmill-and-Industrial-supply?_trksid=p2047675.l2563
Englander 18-TR плечо/резервное тепло
Сурок 526 Печь – сердце зимнего тепла
- #8
Спасибо за комментарии, ребята.
Если я не использую эту штуку больше, чем полдня за один раз, насколько мне нужно заботиться о рассеивании тепла? Я имею в виду, что цилиндрический резервуар легче адаптировать для меня, но если мне нужно что-то длинное, высокое и узкое, что является хорошим размером ??
Я видел темы на тему «Давайте посмотрим на самодельные дровоколы», но у меня возникли проблемы с визуализацией того, «как» создать пространство между тем, что я использую для своей оси, и нижней частью балки. Подумываю о том, чтобы сделать стол шириной 4 фута и длиной 3 фута для поддержки двигателя и гидравлики. бак, а также ящик для инструментов или молочный ящик — что-нибудь, чтобы держать мое барахло.
Surplus Center продает резервуар размером 10 x 10 x 24 дюйма за 150 долларов. Если я сделаю его из пластины толщиной 1/8 дюйма, этого будет достаточно?
Еще раз спасибо.
Переключить подпись
Эффектная женщина и два злобных маленьких мальчика, которые помогают складывать друг друга, пока два боксера 80 # наблюдают за
US Stove Co. Hotblast 1557M Дровяная печь
Sthil MS460, Stihl MS441 и самодельный дизель мощностью 10 л.с. с горизонтальным дровоколом 5×24
’10 Ford F-250 6,4-дюймовый дизельный двигатель Powerstroke 4×4 ECLB
- #9
Я использовал топливный бак с фермы H. Он достаточно толстый, к нему можно приварить, и он вмещает 20 галлонов полностью заполненного, так что 15 галлонов гидравлической жидкости вполне достаточно.
Переключить подпись
Jotul Castine
Stihl 440 magnum
Stihl 029
Самодельный сплиттер, подъемник, кран, кузов грузовика
- #10
готов поспорить, что вы получите воздушный баллон на свалке большого грузовика менее чем за 30 долларов. Я только что отнес 3 хороших на свалку в четверг, потому что они никому не были нужны.
Переключить подпись
Для получения выгодных предложений на HVAC и другое оборудование посетите.
http://stores.ebay.com/LEEs-Sawmill-and-Industrial-supply?_trksid=p2047675.l2563
Englander 18-TR плечо/резервный обогреватель
Woodchuck 526 Печь – сердце зимнего тепла
- #11
пленникLEE сказал:
Держу пари наглаза, вы получите баллон с воздухом на свалке большого грузовика менее чем за 30 долларов. Я только что отнес 3 хороших на свалку в четверг, потому что они никому не были нужны.
Нажмите, чтобы развернуть…
По иронии судьбы я купил один на свалке за 20 долларов несколько недель назад. Не уверен в галлонах, но это около 16-18 дюймов в диаметре и 20 дюймов в длину. Недостатком является то, что на лодке есть множество фитингов, которые мне нужно отключить (я знаю, лучше, чем недостаточно), и это ТЯЖЕЛО. Я начну думать о том, чтобы использовать эту старую вещь.
Переключить подпись
Эффектная женщина и два злобных маленьких мальчика, которые помогают складывать друг друга, пока два боксера 80 # наблюдают за
US Stove Co. Hotblast 1557M Дровяная печь
Sthil MS460, Stihl MS441 и самодельный дизель мощностью 10 л.с. с горизонтальным дровоколом 5×24
’10 Ford F-250 6,4-дюймовый дизельный двигатель Powerstroke 4×4 ECLB
