9 способов сделать масляную горелку или печь на отработке
В преддверии холодов тема отопления на масляном топливе становится все более актуальной.
Вопрос только в том, как изготовить по-настоящему энергоэффективную масляную горелку на отработке.
Идей в интернете «гуляет» очень много, но далеко не все вызывают доверие в плане надежности и безопасности.
Читайте также: 5 полезных приспособлений для работы с бензопилойЛибо же они слишком сложны в реализации. Как говорится: овчинка выделки не стоит.
Но интересные варианты все же встречаются. В сегодняшней статье как раз хотим поделиться с вами некоторыми из них.
Содержимое
- 1 Масляная горелка на отработке из металлолома
- 1.1 Из каких элементов состоит масляная горелка
- 1.2 В чем преимущество самодельной горелки на отработке
- 1.3 Видео
- 2 Самодельная печь на отработанном масле из профтрубы и баллона
- 2.
1 Основные этапы работ - 2.2 Видео
- 2.
- 3 «Дрова не нужны»: печь, которая работает на растительном масле
- 3.1 Изготовление воздуховода
- 3.2 Сборка самодельной печи
- 3.3 Покраска и ввод в эксплуатацию
- 3.4 Видео по теме
- 4 Печь на отработке: пошаговый процесс сборки
- 4.1 Основные этапы работ
- 4.2 Сборка самодельной печи
- 4.3 Видео по теме
- 5 Мини печь на дизельном топливе: проста в обслуживании и быстро готовит
- 5.1 Основные этапы работ
- 5.2 Видео по теме
- 6 Самодельная печь, которая работает на дизельном топливе
- 6.1 Основные этапы работ
- 6.2 Видео по теме
- 7 Как сделать печь-горелку из листового металла
- 7.1 Основные этапы работ
- 7.2 Последний штрих
- 7.3 Видео
- 8 Как сделать горелку на отработанном масле: 2 варианта
- 8.1 Масляная горелка: версия 1
- 8.2 Масляная горелка: версия 2
- 8. 3 Видео
- 9 Видео: сколько горит 1 литр отработки
1 Основные этапы работ
3 ВидеоМасляная горелка на отработке из металлолома
Конструкция максимально упрощена, а сам процесс сжигания отработки очень удобен.
Из каких элементов состоит масляная горелка
Конструкция самодельной горелки разборная (что очень удобно для обслуживания) и состоит из трех основных частей.
Читайте также: Как установить двойную ручку на балконную дверьПервая деталь — это пустотелый цилиндр вторичного воздуха, который одновременно является воронкой для подачи отработанного масла.
Вторая деталь — это камера сгорания масляной горелки с дополнительно установленным воздушным кожухом из профильной трубы, который вварен сбоку емкости.
Третья деталь — это корпус с прямоугольным фланцем, который обеспечивает быстрое и надежное крепление масляной горелки к печи или твердотопливному котлу.
Читайте также: Удобное приспособление для очистки крыши от снега с землиТаким образом, для изготовления самодельной горелки на отработке можно использовать различные обрезки металла, которые валяются под ногами.
Единственное — нужно будет потратиться на электроды для сварки и баллончик с термостойкой краской. Да и то только в том случае, если у вас нет этих расходников под рукой.
В чем преимущество самодельной горелки на отработке
В первую очередь — низкая себестоимость изготовления.
Читайте также: 13 идей как сделать тележку для дома и мастерскойЕще одним плюсом является отсутствие топливных трубок или патрубков в самой горелке. Топливная система не зависит от горелки. Емкость с отработанным маслом устанавливается над горелкой и топливо капает прямиком в центр цилиндра.
Ну и еще один немаловажный момент — для работы горелки не требуется электричества, так как нет необходимости в подключении вентилятора.
Видео
Подробно о том, как изготовить своими руками самую эффективную горелку на отработке, советуем посмотреть в авторском видеоролике ниже.
Горелка на отработке. Просто. Надежно. Без электричества.
Самодельная печь на отработанном масле из профтрубы и баллона
Эффективность подобных конструкций доказана опытным путем — многие владельцы гаражей и дачных участков отдают предпочтение именно печам, работающим на отработке.
Если у вас есть доступ к источнику отработанного масла, можно обеспечить себя едой за минимальные деньги.
Да, едой, потому что печка предназначена для приготовления пищи.
Своим личным опытом изготовлением и сборки самодельной печи поделился автор YouTube канала Rock & Fix.
Основные этапы работ
Первым делом из профильной трубы необходимо будет изготовить опорную подставку.
Далее нам потребуется баллон диаметром 200 мм. Разрезаем его на две части. Нам нужен кусок длиной 250 мм. Зачищаем его от заводской краски и вырезаем отверстие диаметром 140 мм.
После этого из листового металла вырезаем круг диаметром 290 мм. В центральной части при помощи корончатого сверла надо высверлить отверстие диаметром 54 мм.
На следующем этапе устанавливаем на диск баллон и обвариваем.
Из тонколистового металла надо сделать цилиндр диаметром 290 мм и высотой 210 мм. Чтобы сделать цилиндр, автор использовать прокатный гибочный станок.
Устанавливаем цилиндр на основание, к которому приварен баллон, и обвариваем по кругу.
Пустое пространство между наружной стенкой баллона и внутренней стороной цилиндра заполняем огнестойкой ватой.
Потом из тонколистового металла вырезаем кольцо подходящего размера и привариваем его к верхней части цилиндра.
К отверстию в основании надо будет приварить отрезок стальной трубы с резьбой на конце. Сама труба заходит внутрь баллона.
Еще одну круглую трубку, но меньшего диаметра, нужно приварить сбоку, предварительно высверлив отверстие.
Получившуюся рабочую камеру необходимо будет приварить к опорной подставке.
После этого отрезаем кусок стальной трубы и высверливаем в нем отверстия.
К одному из концов привариваем кольцо с внутренней резьбой.
Торец трубы завариваем металлической заглушкой, в которой просверлены три небольших отверстия. Вставляем трубу внутрь баллона и накручиваем на резьбу вваренной трубы.
Из металлической полосы, согнутой в кольцо, и четырех отрезков квадратного прута свариваем подставку для посуды. Усиливаем ее ребрами жесткости с четырех сторон.
Привариваем подставку для посуды к верхней части опоры.
Также привариваем к опоре кронштейн с хомутом для фиксации емкости, в которой будет находиться отработанное масло.
В качестве такой емкость автор решил использовать баллон из-под старого огнетушителя.
Подготавливаем огнетушитель, вырезав в дне отверстие для заливки масла, и собираем систему подачи топлива.
Устанавливаем емкость на свое место и фиксируем в хомуте.
При помощи круглой медной трубки соединяем нижнюю часть системы с камерой горения.
В нижней части конструкции собираем систему воздуховода. Нагнетать воздух в камеру будет строительный пылесос.
Видео
Como Hacer una Estufa de Aceite Quemado || Homemade Waste Oil Burner«Дрова не нужны»: печь, которая работает на растительном масле
Рассказываем, как своими руками сделать простую печь, которая работает на растительном масле. Это идеальный вариант для дачи — готовить еду можно прямо на улице.
Необходимые материалы:
- листовой металл;
- стальная круглая труба;
- уголок;
- металлическая полоса;
- краник.
Этой интересной идеей поделился с нами автор YouTube канала «Креативные цементные проекты».
Изготовление воздуховода
Отрезаем кусок дюймовой трубы и высверливаем в нем отверстия. Потом привариваем заготовку к длинному отрезку круглой трубы под углом 90 градусов.
На короткий отрезок воздуховода надеваем квадратную пластину, вырезанную из листового металла.
Обвариваем её.
К нижней части пластины привариваем четыре опорных ножки из квадратной профильной трубы.
К торцу короткого отрезка трубы необходимо приварить заглушку, предварительно высверлив в ней отверстия.
Сборка самодельной печи
От круглой трубы диаметром 160 мм отрезаем заготовку длиной 13 см. Устанавливаем её на металлическую пластину таким образом, чтобы вертикальный кусок воздуховода располагался по центру.
В корпусе печи высверливаем отверстия для трубы, по которой будет поступать топливо (растительное масло).
К верхней части камеры горения привариваем металлическую пластину с предварительно вырезанным отверстием для выхода пламени.
Между основанием и верхней пластиной надо приварить стойки из уголка.
К верхней пластине привариваем четыре кусочка металла, на которых будет стоять посуда (кастрюля, сковорода и т. д.). К концу воздуховода привариваем подставку для ёмкости с растительным маслом.
В качестве ёмкости можно использовать металлическую или пластиковую тару. В неё надо установить кран, чтобы регулировать подачу топлива.
Затем устанавливается труба с горловиной, по которой масло из ёмкости будет поступать в камеру горения.
Покраска и ввод в эксплуатацию
В завершении останется только покрасить самодельную масляную печь термостойкой краской. К концу воздуховода присоединяем вентилятор.
Включаем подачу топлива на максимум и заполняем камеру горения небольшим количеством растительного масла.
Потом подачу масла ставим на минимум, а внутрь печи укладываем старую тряпку или бумагу. Поджигаем масло, и можно приступать к приготовлению пищи.
Видео по теме
Подробно о том, как сделать печь, которая работает на растительном масле, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.
Making a stove that burns used cooking oil to replace gas — super efficientПечь на отработке: пошаговый процесс сборки
Самодельные печи, работающие на отработанном масле — не редкость.
Однако обычно их используют для обогрева гаража или домашней мастерской. Мы хотим поделиться идеей, как сделать печь для приготовления пищи. Конструкция печи очень простая, а затраты на материалы минимальны.
Необходимые материалы:
- стальная труба;
- огнетушитель;
- листовой металл;
- медная трубка;
- шаровой кран.
Основные этапы работОбратите внимание: самодельная печь на отработке предназначена для использования исключительно во дворе дома (или на дачном участке).
Для начала необходимо отрезать два куска стальной круглой трубы: длинный и короткий. В коротком отрезке трубы необходимо высверлить отверстия диаметром 3 мм. После этого свариваем заготовки вместе под углом 90°.
Из листового металла вырезаем квадратную пластину и высверливаем по центру круглое отверстие. Надеваем пластину на короткий отрезок круглый трубы и обвариваем.
К торцу короткой круглой трубы, которая установлена вертикально, привариваем заглушку с предварительно просверленные отверстиями.
К нижней части металлической пластины привариваем четыре ножки, изготовленные из стальной круглой трубы.
На следующем этапе от круглой трубы большого диаметра с помощью болгарки отрезаем заготовку требуемой длины, устанавливаем на металлическую пластину, как показано на фото ниже, и обвариваем. В результате у нас получилась камера горения.
Сборка самодельной печиСнизу длинной трубы (воздуховода) привариваем опорную ножку, а прямо над ней — круглую металлическую пластину, на которую устанавливаем огнетушитель и обвариваем его.
Обратите внимание: предварительно из огнетушителя необходимо будет удалить все «внутренности». Также его надо будет хорошо вымыть.
В нижней части огнетушителя высверливаем отверстие и привариваем шестигранную гайку.
После этого устанавливаем шаровой кран.
В завершении останется только установить медную трубку, которая будет соединять бак для отработанного масла и непосредственно камеру горения.
На конце воздуховода закрепляем вентилятор, который будет нагнетать воздух в камеру горения. Самодельная печь готова! Сверху камеры горения устанавливаем подставку для посуды.
Видео по темеПодробно о том, как сделать печь на отработке, рекомендуем посмотреть в авторском видеоролике ниже. Своим опытом поделился автор YouTube канала «Креативные цементные проекты».
How to make a stove to burn used oil and turn it into gas, super economicalМини печь на дизельном топливе: проста в обслуживании и быстро готовит
Печка на дизельном топливе является альтернативой классической дровяной печи. У неё немало преимуществ: обладает компактными размерами, проста в обслуживании и очень быстро готовит.
А ещё её можно взять с собой на дачу или рыбалку.
Необходимые материалы:
- стальная круглая труба;
- листовой металл;
- трубка для подачи топлива;
- профтруба;
- шаровой кран;
- арматура;
- гибкий силиконовый шланг.
В качестве ёмкости для дизтоплива можно использовать обычную пластиковую бутылку объёмом 1,5 или 2 литра.
Основные этапы работПервым делом необходимо будет отрезать два куска круглой трубы разного диаметра (смотрите фото ниже). Это у нас будут камера горения и корпус печи.
Из листового металла вырезаем круг (дно печи), размечаем его и высверливаем отверстия для забора воздуха.
По центру круга привариваем кольцо из круглой трубы, потом устанавливаем одну двух из заготовок (камеру горения), которые мы подготовили в самом начале.
Далее отрезаем кусок профильной трубы. Сверху вырезаем часть стенки, куда будем заливать спирт для розжига печи.
Высверливаем в заготовке два отверстия и вставляем в них две круглых трубки из металла.
Устанавливаем получившуюся деталь снизу самодельной печи, предварительно установив корпус из трубы большого диаметра.
После этого в нижней части корпуса высверливаем круглое отверстие и вставляем топливную трубку, затем обвариваем.
На следующем этапе из круглой стальной трубы изготавливаем четыре опорных ножки и привариваем их к основанию печи.
Из листового металла вырезаем кольцо, надеваем его на камеру горения и привариваем на прихватки.
В завершении останется только приварить к верхней части печи загнутые кусочки арматуры — опоры для посуды. Красим самоделку термостойкой краской.
Также необходимо будет сделать горелку.
Отрезаем кусок круглой трубы и в верхней части делаем по кругу надрезы болгаркой. Потом привариваем круг из металла.
Устанавливаем горелку внутрь камеры горения.
Далее подсоединяем топливную трубку к пластиковой бутылке с дизельным топливом, предварительно установив краник для регулировки подачи топлива внутрь печи.
В профильную трубу наливаем немного спирта для розжига. Поджигаем спирт, после чего открываем подачу дизельного топлива.
Видео по темеПодробнее о том, как изготовить самодельную мини печь на дизельном топливе, рекомендуем посмотреть в видеоролике ниже. Идеей поделился автор YouTube канала «Креативный проект».
How to make a stove, using diesel fuel to burn like gas _ Very effectiveСамодельная печь, которая работает на дизельном топливе
У многих счастливых обладателей «шести соток» на дачном участке еще не проведен природный газ (да и вряд ли в ближайшее время произойдет чудо).
Строить печь из кирпича — не имеет особого смысла, к тому же в этом деле нужен опыт. Да и дорого, если честно. Как и возить на дачу баллоны с пропаном.
Если печь нужна вам только для того, чтобы приготовить покушать, то проще изготовить компактную переносную печку, которая работает на дизельном топливе.
Необходимые материалы:
- профильная труба;
- круглая трубка, которая будет использоваться в качестве «топливопровода»;
- стальной круглый пруток.
Кстати, если вы ездите на рыбалку или за город на личном авто, то такую печурку можно без проблем прихватить с собой.
Идеей изготовления самодельной мини-печки для приготовления пищи на улице поделился с нами автор YouTube канала Creative Cement.
Основные этапы работПервым делом необходимо изготовить топливную камеру с «горелкой». Для этого нам потребуется кусок профильной трубы 30Х60 мм.
По краям обрезаем боковые и верхнюю стенки, оставляем лишь нижнюю стенку, которую надо загнуть — она будет выступать в качестве заглушки.
Ближе к торцам профтрубы надо будет вырезать два отверстия.
По центру заготовки болгаркой или ручной ножовкой по металлу делаем прорези для пламени. Фактически, эта часть печи и будет являться «горелкой».
Подготавливаем кусок металла (часть стенки профтрубы) и устанавливаем его вертикально, после чего обвариваем. В результате получится перегородка.
На следующем этапе подготавливаем еще одну деталь из профильной трубы. Привариваем ее к одному из отверстий в основной части печи.
К верхней части топливной камеры с «горелкой» надо будет приварить опоры, к которым привариваем подставку для посуды, изготовленную из круглого прутка.
Затем останется только зачистить сварные швы и покрасить самоделку.
Только использовать нужно не обычную краску (она обгорит при первом же использовании печи), а термостойкую, которая предназначена для покраски печей и каминов.
В завершении приступаем к изготовлению «топливопровода» для печи.
Отрезаем кусок стальной круглой трубки и привариваем на торце кусочек металла (предварительно ему нужно придать выпуклую форму) с маленьким отверстием по центру. Внутрь вставляем кусок стального круглого прутка и пружину. К торцу привариваем гайку, в которую вкручиваем краник.
Устанавливаем металлическую трубку, и подключаем к кранику прозрачный силиконовый шланг, по которому из пластиковой емкости, установленной на «вешалке», будет поступать дизельное топливо.
Запускаем печь, даем немного разгореться топливу, регулируя его подачу с помощью краника, после чего можно приступать к приготовлению пищи.
Видео по темеПошаговый процесс изготовления уличной мини печи для дачи или отдыха на природе смотрите в авторском видеоролике.
How to make a great diesel stoveКак сделать печь-горелку из листового металла
В данном обзоре мастер объясняет все тонкости и подробно показывает, как своими руками можно сделать печь-горелку, которая будет работать без копоти. В качестве топлива можно использовать отработанное масло или солярку.
Основании самодельной печи изготавливается из листовой стали толщиной примерно около 5 мм.
Само основание имеет прямоугольную форму (размеры — 32*34 см).
Далее из квадратной трубы с толщиной стенки 5 мм нужно будет отрезать кусок 35 см.
Если под рукой нет такой трубы, то вы можете сделать ее из двух кусков швеллера, четырех уголков или, например, четырех пластин.
Главное — чтобы толщина стенки была не менее 5 мм.
На следующем этапе необходимо вырезать квадратное «окно» по центру основания. В данном случае размер «окна» определяется, исходя из размеров квадратной трубы (это будет топочная камера).
Основные этапы работ
Затем труба вставляется в вырезанное отверстие, причем само основание нужно поднять на высоту 20 см от нижнего края трубы (над основанием должно выступать только 15 см топочной камеры).
Для внутренней перегородки топки нужно вырезать заготовку из металла толщиной 5 мм (размеры 16,5*20 мм). Перегородку нужно будет приварить к стенкам квадратной трубы изнутри.
Для самой горелки лучше всего использовать листовую сталь толщиной 2 мм (размеры заготовки — 163*440 мм).
Затем вырезается центральная пластина топки и боковые стороны. Далее свариваем все эти заготовки, чтобы получился короб. Это и будет горелка.
Последний штрих
После этого останется только вырезать из листа металла 2 мм прямоугольник 13*16 см, который будет выполнять функцию дверцы топки.
Одновременно это еще и ограничитель подачи воздуха.
Приваривается эта пластина непосредственно к самой горелке. К этой дверце приваривается ещё и ручка из куска полосы.
В верхней части топки нужно просверлить отверстие диаметром 16 мм. Затем автор берет кусок трубки длиной 16 сантиметров (с толщиной стенки 1,5 мм) и вваривает ее в отверстие в топочной камере.
Причем вваривать нужно с таким учетом, чтобы кончик трубки торчал внутри топки на 1 см. Это будет капельная подача топлива для печи.
Теперь нужно будет вырезать из листа металла толщиной 5 мм заднюю крышку для топки, и приварить ее. Вот, собственно, и все. Мощность печи можно регулировать при помощи горелки.
Видео
Подробно о том, как самому сделать печь-горелку из подручных материалов, рекомендуем посмотреть в видеоролике на сайте.
Печь на отработке без копоти. Устройство и размеры. Cheap heating.Как сделать горелку на отработанном масле: 2 варианта
Масляная горелка позволит сэкономить на дровах, отапливая помещение (мастерскую или гараж) в начале и конце отопительного сезона.
В сегодняшней статье мы рассмотрим сразу две конструкции. Однако наибольшую эффективность показала горелка, изготовленная по второму варианту.
Обратите внимание: самодельная масляная горелка помещается внутрь корпуса, который стыкуется с теплообменником, закрепленным на стене.
Своим личным опытом изготовления горелки на отработанном масле поделился с нами автор YouTube канала Anton Palkin.
Масляная горелка: версия 1Первым делом отрезаем кусок профильной трубы подходящей длины и болгаркой делаем в ней три прорези под углом. Вставляем в эти прорези перегородки из металлической полосы и привариваем.
Обратите внимание: эти перегородки нужны не столько для равномерного распределения отработанного масла, сколько для того, чтобы пары масла проходили как можно больший путь.
Далее высверливаем в профильной трубе отверстие и ввариваем трубку для подачи отработанного масла.
К одному из торцов привариваем заглушку, второй — оставляем открытым.
По бокам высверливаем дополнительные отверстия.
После этого из профильной трубы изготавливаем корпус. Должно получиться, как показано на фото ниже.
Масляная горелка: версия 2Из листового металла вырезаем и изготавливаем чашу для масла и перегородку. Привариваем эти детали к боковым стенкам горелки.
К верхней части корпуса (в данном случае используется корпус от первого варианта горелки) привариваем систему подачи топлива с регулировочным краником.
Дополнительно по бокам корпуса необходимо сделать вырезы (так называемые «жабры») для забора воздуха. Этот вариант конструкции работает намного лучше.
ВидеоПодробно о том, как сделать горелку на отработанном масле, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.
Горелка на отработке своими рукамиВидео: сколько горит 1 литр отработки
Наверняка, прежде чем приступить к изготовлению самодельной печи или горелки на жидком топливе, многие хотят понять, насколько это вообще целесообразно.
В том плане, что окупит ли себя данная конструкция?
В видеоролике ниже показан тест, цель которого узнать, сколько же в действительности горит 1 литр отработанного масла. Рекомендуем посмотреть.
Сколько горит 1 литр отработки? Сколько золы? Cheap fuel.Андрей Васильев
Задать вопрос
Горелка на отработке своими руками
автор: Сварка аргоном 27.12.2021
Котлы отопления, Отопление – сантехника, сварочные конструкции
горелка на отработанном масле, Горелка на отработке, горелка на отработке видео, как сделать Горелку на отработке
Подробное видео изготовления самодельной горелки на отработанном масле своими руками — простая конструкция горелки на отработке порадует высокой надёжностью и эффективностью, она пригодится для использования в мастерской или в котельной для дома.Горелка на отработанном масле изготовление своими руками — видео.
При эксплуатации автомобилей и прочего транспорта и оборудования остаётся большое количество отработанных масел. Отработанные масла сложно утилизировать и запрещено выливать в землю или водоёмы, поэтому отработку масел утилизируют на специализированных предприятиях.
Решить проблему утилизации отработанных масел с пользой для себя и своей мастерской можно путем сборки горелки на отработке своими руками.
Несложная конструкция горелки на отработанном масле порадует высокой надёжностью и эффективностью в работе, такая горелка на отработке пригодится для использования в домашних условиях и в мастерской.
Не забывайте о мерах пожарной безопасности при использовании подобных горелок. Так же необходимо научиться качественной настройке режимов горения и подачи масла. При правильных настройках горелки, вы получите до 12 кв. тепловой мощности с 1 кг. топлива.

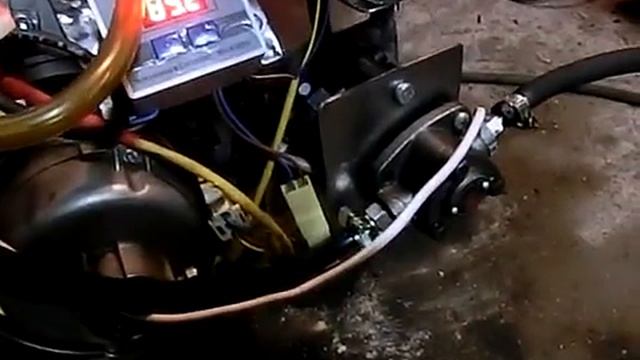

Горелка на отработке 14 и 7 квт.
Еще одно подробное видео изготовления горелки на отработанном масле с описанием и инструкцией от производителя.
Подробно описан процесс изготовления горелки на отработанном масле с рекомендациями и размерами.
Котел «Ракета» с горелкой на отработке на отработке.Еще одно видео горелки на отработке с трубным бойлером нагрева воды1 кг нефтепродукта дает в среднем 10-12 кВт тепловой энергии поэтому ваши показатели 8.75 кВт немного ниже необходимых но всё равно мне нравится.
Смотрите далее:
Горелка на отработке своими руками — видео
Производство и продажа печного топлива для котельных, зерносушилок и асфальтобетонных заводов (АБЗ)Контакты — Мастерская сварки — Контакты, карта проезда .
Сварка Аргоном
Мастерская аргонодуговой сварки – Сварка аргоном алюминия, нержавейки, чугуна и титана, изготовление конструкций, мангалов, печек, котлов.
Сварка аргоном и сварочный ремонт изделий из алюминия, нержавейки, чугуна, титана.
Мастерская аргонодуговой сварки — Сварочный ремонт деталей из металлов и сплавов.
Позвонить для консультации тел. +79082718390
Как сделать свой собственный нагреватель на отработанном масле
••• Jupiterimages/Photos.com/Getty Images
Обновлено 25 апреля 2017 г.
Автор: Mike Davey
(отработанное моторное масло) стоит относительно недорого.
Еще одним преимуществом является возможность повторного использования того, что обычно считается мусором. Хотя масло все равно надо выкачивать из-под земли, отработанное моторное масло уже один раз использовалось по назначению. Любое дальнейшее использование поможет предотвратить загрязнение окружающей среды.
- Выброшенный электрический водонагреватель
- Режущая факела или электрическая сабля
- Листовый металл
- Стучение
- Трубки
- Медная трубка
- Стальная пластина
- 66 6-й ввода.
- 8-дюймовая стальная сковорода
- Фланцы для труб
- 4-дюймовый ниппель
- Краска для плиты
- Распорки для труб
Убедитесь, что используемая модель электрического водонагревателя не используется.
Газовые обогреватели имеют боковые вентиляционные отверстия, что делает переоборудование чрезвычайно трудным.Не используйте бак из оцинкованного металла. Их можно определить по серебристому налету. Оцинкованный металл при нагревании выделяет ядовитые пары.
Не пытайтесь перезапустить горячую горелку керосином. Пары могут вызвать взрыв.
Никогда не используйте воду для тушения горящего масла. Держите под рукой ведро с песком, чтобы при необходимости потушить пламя.
Снимите покрытие из листового металла и изоляцию с бака электрического водонагревателя. Осмотрите бак на наличие признаков коррозии. Выбросьте бак, если присутствует чрезмерная ржавчина, и выберите другой водонагреватель. Поставьте бак на край. Поверните бак так, чтобы швы и фитинги оказались на задней стороне, противоположной тому месту, где будет дверца доступа.
Нарисуйте прямоугольник размером 12 на 12 дюймов на передней части резервуара. Это будет место дверцы доступа к горелке. Нарисуйте круг диаметром 4 дюйма в центре верхней части бака. Это будет место впускного коллектора. Нарисуйте еще один круг диаметром 6 дюймов в верхней части резервуара сбоку от 4-дюймового круга.
Это будет место установки дымохода. Вырежьте все ранее отмеченные отверстия с помощью резака или электрической пилы. Вырежьте впускные и дымоходные отверстия немного меньше, чем отмеченные круги, и обработайте края позже, чтобы разместить впускные и дымоходные трубы. Сохраните кусок, вырезанный для входной двери, так как позже он сформирует настоящую входную дверь.
Переверните бак так, чтобы он стоял наверху. Просверлите отверстия в нижней части бака, чтобы разместить подставку для трубы, которая будет поддерживать узел горелки. Закрепите трубную стойку внутри резервуара болтами. Вырежьте из листового металла три или четыре ножки для бака. Поместите одну из ножек на дно резервуара. Просверлите ножку и дно бака. Прикрутите ногу на место. Повторите эту процедуру для других ног. Снова переверните бак и поставьте его на ножки. Найдите все отверстия для труб. Закройте их заглушками. Найдите отверстия, через которые нагревательные элементы вошли в бак. Вырежьте в два раза больше стальных пластин, чем отверстий для нагревательных элементов.
Прикрутите по одной стальной пластине снаружи каждого отверстия нагревательного элемента. Прикрутите еще одну стальную пластину к внутренней части каждого отверстия нагревательного элемента.
Просверлите несколько отверстий диаметром 1/4 дюйма в чугунной сковороде диаметром 6 дюймов. Отверстия должны быть примерно в дюйме друг от друга. Просверлите несколько отверстий диаметром 1/4 дюйма в круглом куске стальной пластины диаметром 1/4 дюйма. Отверстия должны быть примерно в дюйме друг от друга. Просверлите четыре отверстия в нижней части стальной сковороды диаметром 8 дюймов. Прикрутите стальную сковороду к фланцу трубы. Поместите две прокладки для труб на стальную сковороду. Поместите перфорированную стальную пластину поверх прокладок труб. Поместите еще две распорки на верхнюю часть стальной пластины. Поместите 6-дюймовую чугунную сковороду поверх проставок для труб. Вставьте длинный болт в отверстия в верхней сковороде, прокладках для труб, стальной пластине, втором наборе прокладок для труб и нижней сковороде.
Закрепите болты гайками. Это сформирует узел горелки. Присоедините ниппель длиной четыре дюйма к фланцу трубы, расположенному в нижней части узла горелки. Вставьте блок горелки в бак через дверцу доступа и навинтите ниппель на фланец трубы на дне бака.
Вставьте трубу диаметром 6 дюймов в предварительно прорезанное отверстие в верхней части бака. Это сформирует дымоход. Удостоверьтесь, что дымоход простирается по крайней мере на шесть дюймов в резервуар. Закрепите дымоход к баку с помощью болтов. Оберните мягкую медную трубку вокруг дымохода три раза. Расположите нижний конец медной трубки непосредственно над узлом горелки. Накройте медную трубку 12-дюймовой трубой диаметром 8 дюймов. Установите колено 4-дюймовой дымоходной трубы под углом 90 градусов сбоку от 8-дюймовой дымоходной трубы и поместите конец над нижним концом медной трубки.
Прикрепите 18-дюймовую 4-дюймовую дымоходную трубу к концу коленчатой трубы и поместите ее во впускное отверстие в верхней части резервуара.
Изготовьте воронку из листового металла и прикрепите ее болтами к концу 4-дюймовой дымоходной трубы внутри бака. Расположите воронку над узлом горелки. Воронка должна располагаться на один дюйм выше верхней части узла горелки. Прикрутите раму к внутренней стороне отверстия для доступа, чтобы панель доступа могла опираться на нее. Зафиксируйте входную дверь защелками. Покрасьте всю печь высокотемпературной печной краской. Установите устройство и закрепите его болтами, чтобы предотвратить опрокидывание. Заполните узел горелки изоляцией из керамического волокна. Заполните дно печи песком.
Вещи, которые вам понадобятся
Газовые обогреватели имеют боковые вентиляционные отверстия, что делает переоборудование чрезвычайно трудным.Предупреждения
Связанные статьи
Ссылки
- Мать-Земля: Нагреватель на отработанном масле
- THS Engineering: Секреты печи на отработанном масле
Советы
- Убедитесь, что использованный водонагреватель с электрическим нагревом. Газовые обогреватели имеют боковые вентиляционные отверстия, что делает переоборудование чрезвычайно трудным.
Предупреждения
- Не используйте бак из оцинкованного металла. Их можно определить по серебристому налету. Оцинкованный металл при нагревании выделяет ядовитые пары.
- Не пытайтесь перезапустить горячую горелку керосином. Пары могут вызвать взрыв.
- Никогда не используйте воду для тушения горящего масла. Держите под рукой ведро с песком, чтобы при необходимости потушить пламя.
Их можно определить по серебристому налету. Оцинкованный металл при нагревании выделяет ядовитые пары.Об авторе
Майк Дэйви профессионально пишет и редактирует с 1996 года. Арендная служба» и «Гласс Канада».
Авторы фотографий
Jupiterimages/Photos.com/Getty Images
Чертежи нагревателя на отработанном масле – Соберите свой собственный нагреватель! Поставка биодизеля в Юте
| ||||||
Преобразование бочки на 55 галлонов и баллона с пропаном на 100 #
в БЕСПЛАТНОЕ ТЕПЛО от НАГРЕВАТЕЛЯ НА ОТХОДАХ БЕЗ ДЫМА
который вы можете построить примерно за 2 недели.
Производится известным биодизельным заводом в Мичигане.
|
Сила тяжести
кормить необязательно, но не рекомендуется.| Этот нагреватель был специально разработан для изготовления с использованием общедоступных материалов, которые могут
можно найти в вашем местном хозяйственном магазине, а во многих случаях — из обычных бытовых приборов. Инструкции содержат пошаговые предложения и альтернативы, позволяющие свести затраты на строительство к минимуму. Вы получаете более 80 страниц профессионально нарисованных полноцветных диаграмм с более чем 160 иллюстрациями, описывающими каждый шаг. |
Это хорошо для окружающей среды!
Сжигание бесплатных отработанных масел для отопления — это не только изобретательно, но и экологически ответственный.
В 1985 году Агентство по охране окружающей среды опубликовало окончательные процедуры утилизации отработанного масла
сжигание на месте (40 CFR 266.
41). Эти процедуры говорят, что есть только одно решение для устранения отработанного масла.
ответственность, сжечь!
Кроме того, если вы решите использовать отработанное растительное масло в качестве источника топлива, вы защита окружающей среды за счет использования углеродно-нейтрального источника энергии, который не способствует глобальному потеплению!
Планы включают:
 photobucket.com/player.swf?file=http://vid2.photobucket.com/albums/y6/fabricator01/MOV00771.flv”/> |
Часто задаваемые вопросы
Я слышал, что многие отработанные масла содержат большое количество воды. Повлияет ли это на производительность
обогреватель?
Планы нагревателя включают конструкцию, которая действует как водоотделитель внутри топливного бака. Маленький
количество эмульгированной или растворенной воды, подаваемой в горелку, не повлияет на ее работу.
Блок отопителя очень терпим к грязному или влажному топливу.
Какого размера здание будет обогревать этот блок?
Количество входной энергии, необходимой для обогрева любого здания, в значительной степени зависит от окружающей среды.
температуры и эффективности изоляции зданий. Чтобы получить представление о мощности этого нагревателя,
средняя отдельно стоящая дровяная печь производит около 65 000 БТЕ тепла.
Насколько нагреватель нагревается снаружи?
Температура выхлопных газов агрегата варьируется в зависимости от настроек топлива, но обычно составляет от 400 до
650 градусов по Фаренгейту.
В отличие от дровяной печи, снаружи нагревателя нет открытых горячих точек.
поверхности, о которые можно обжечься. Все поверхности нагрева находятся внутри блока.
Есть ли какие-либо специальные детали, которые трудно найти или они дорогие? Нет. Большинство деталей являются обычными аппаратными средствами, которые можно извлечь из бытовых приборов или куплены в местном хозяйственном магазине. Для агрегата требуется вытяжная труба, рассчитанная на дровяную печь. использовать и насос, для которого есть много вариантов.
Нужно ли менять фильтры и как часто их нужно менять?
Подогреватель не требует фильтрации топлива. Тем не менее, впускной экран на всасывании топлива
рекомендуется не допускать попадания палок, веток или дохлых жуков в насос.
Можно ли этот обогреватель подключить к термостату?
Да. Установив надлежащие средства управления нагревом печи на жидком топливе, вы можете легко подключить ее к
термостат.
Если у меня возникнут проблемы или вопросы во время создания этой штуки, есть ли какая-либо поддержка?
Да, просто напишите мне, и я уверен, что смогу вам помочь.
Можно ли оставлять агрегат без присмотра?
Не зная вашей точной установки, я не могу дать рекомендацию на этот счет.
Однако, хотя я лично никогда не оставлю дровяную печь без присмотра более чем на несколько
минут за раз, я оставляю свой магазинный обогреватель работать на несколько часов. При нормальной эксплуатации
этот нагреватель, вы не можете видеть пламя внутри. Он полностью заключен внутри камеры сгорания.
камера из напорного бака.
Как долго установка будет работать на одном топливном баке?
Это будет зависеть от того, какой размер топливного бака вы решите использовать и насколько холодно на улице.
Моего бака на 50 галлонов обычно хватает на 4 дня при 10-градусной температуре, но мой магазин такой плохой
изолированы, вы можете почувствовать, как холодный воздух дует прямо через него.
Некоторые фотографии, включенные в
планы показывают жалкое отсутствие изоляции в моем здании.
Можно ли этот блок адаптировать для нагрева воды?
Та часть нагревателя, которая фактически производит пламя, может быть легко приспособлена для нагрева воды, но
эти планы показывают, как использовать его только для нагрева воздуха. Возможно подключение к теплу
теплообменник предназначен для нагрева воды, но мы с этим не экспериментировали.
Нужен ли мне вертикальный фрезерный станок типа Бриджпорт или токарный станок или любой другой тип специального станка?
Для сборки этого обогревателя требуются только основные инструменты. Вам понадобится сварочный аппарат Mig или Tig, и вам нужно
уметь вырезать квадраты и круги из стали. Вам понадобится угловая шлифовальная машина и отрезной станок.
колеса. Фонарик или плазменный резак тоже были бы очень кстати, но они не обязательны.
Сколько на самом деле будет стоить построить эту штуку?
Моя мастерская находится на ферме, и у нас валяется всякое барахло.
