Недорогой сверлильный станок из дрели своими руками

Любой, кто работает с деревом, знает, что во время работы приходится сверлить сотни отверстий для винтов, и что практически невозможно от руки просверлить серию отверстий идеально ровно и на одинаковую глубину.

Эта инструкция поможет вам построить настольный сверлильный станок своими руками, который во время сверления точных отверстий сбережёт много вашего времени и усилий. Мини сверлильный станок также может быть применен при высверливании целых секций из материала — спасибо настраиваемой высоте.

Вам понадобятся:

  • Деревянная доска (я использовал доску толщиной 2 см)
  • Деревянная рейка (как минимум 2 метра, я использовал 25 * 35 мм, но подойдёт любая схожая по габаритам)
  • 2 небольших направляющих для ящика
  • около 30 длинных винтов для дерева (и около 20 коротких)
  • Клей для дерева (опционально)
  • Высокоскоростная дрель или другой схожий инструмент
  • Стержень с резьбой стандарта M8, трубка с резьбой стандарта, винты и гайки стандарта M6 (или похожие на ваш вкус)

Необходимый инструмент:

  • Линейка и карандаш
  • Угольник и квадрат
  • Пила по дереву и лобзик
  • Наждачка на 80
  • Дрель
  • Зажимы для дерева (опционально, они просто облегчат вам жизнь)
  • Отвертка

Шаг 1: Основа

Фотографий не очень много, ведь когда я подумал, что хорошо бы сделать для вас инструкцию, то уже завершил создание основы для станка.

Для создания основы отпилите 4 деревянных рейки по габаритам указанным на картинке. При необходимости немного отшлифуйте рейки после распиловки.

Затем соберите рейки в ровный четырёхугольник, поиграйте с их положением, чтобы подобрать оптимальную конфигурацию и как только найдёте оптимальное расположение, закрепите их зажимами по коротким сторонам прямоугольника, теперь их можно просверлить. Отметьте места, куда закрутите винты, я решил закрутить их на расстоянии 1 см от края. После необходимых замеров, определите центр рейки и поставьте отметку, затем просверлите отверстия, которые должны быть чуть уже, чем винты.

Как только все отверстия просверлены, убирайте зажимы (или не убирайте — как вам нравится) и вкручивайте винты. Для усиления соединений я промазал их клеем по дереву.

Совет: если вы снимите зажимы после того, как просверлите отверстия, поставьте отметки в тех местах, где две детали сходятся вместе (например кружки, треугольники, линии), если вы перепутаете детали, то всегда сможете собрать их обратно, как пазл.

Совет 2: Если у ваших винтов головка с угловым расширением, то используйте специальную битку или просто большую битку, чтобы сделать углубление в древесине и закрутить их так, чтобы они не выпирали.

Чтобы приделать к конструкции верх, просто обрисуйте контур нашей рамки поверх деревянной доски, вырежьте её по контуру и закрепите на рамке винтами. Я закрутил в крышку по два болта с каждой стороны, оставляя между ними расстояние, примерно равное 1\3 длины стороны рамки. Если какая-то из частей доски будет слегка выпирать, то возьмите наждачку с зерном на 80 или схожий инструмент и шлифуйте доску, пока выступы не исчезнут.

Заметка: вам не обязательно копировать до миллиметра габариты моего пресса, просто используйте инструкцию в качестве основной идеи и используйте те материалы, которые вам подходят.

Совет: если вы хотите, чтобы шлифовка прошла более аккуратно, то положите наждачку поверх деревянной рейки и используйте эту конструкцию для шлифовки, так детали вашего станка будут идеально ровными.


Шаг 2: Рукоять

Следующей частью станка будет рукоять, на которой будут находиться направляющие, к которым будет прикреплена дрель. Для её изготовления я вырезал доску 40 см высотой и толщиной равной толщине основы (рис. 1), затем я отшлифовал её края.

Чтобы прикрепить направляющие, нам нужно сначала установить распорку между доской и сверлом. Чтобы достичь этого, я вырезал два куска рейки (рис. 2) высотой 17 см. Будучи прикреплёнными к доске, распорки обеспечат некоторое отдаление, и сверло будет находиться слегка поодаль от доски, что позволит работать с материалами больших габаритов.

Для установки этих реек я отметил центр большой доски, затем добавил по 5 см с каждой стороны. Расстояние между гранями реек должно быть 10 см, храня эту цифру в памяти, я взял квадрат и угольник и с помощью них прочертил параллельные линии, определив, как будут располагаться рейки (картинки 4 и 5). Также при помощи рейки, ширина которой вполовину меньше, я начертил еще одну параллельную линию — она полезна тем, что я буду знать, где закручивать винты.

Для определения мест, куда я закручу винты, я разделил длину рейки на 4 (рис. 5), так я узнал расстояние между каждым из трёх винтов. Я отметил эти места и просверлил в них отверстия, затем я прикрепил рейки на свои места, зажал их зажимами, и, используя недавно посверленные отверстия в качестве ориентира, я досверлил дырки в рейках прямо сквозь них.

Как только отверстия были готовы, я сделал в них углубления для головок винтов (рис. 6) и закрутил эти винты до такого положения, когда они начали упираться в стол под доской (рис. 7). Я сделал так для того, чтобы убрать рейки, нанести клей на место их соединения с доской и положить рейки обратно (рис. 8). После этого я окончательно закрутил рейки винтами (рис. 9).

На данном этапе нам не нужно прикреплять рукоять к основе, так как эту процедуру мы сделаем позже, когда будем готовы закрепить на рукояти направляющие — это позволит нам произвести на ходу некоторые корректировки (если они понадобятся).

Шаг 3: Направляющие

Установка направляющих — самая сложная процедура в этой инструкции. Они должны располагаться строго перпендикулярно по отношению к основанию станка, также они должны быть строго параллельны друг другу.

Сначала я отрезал две доски длиной 25 см (и толщиной 10 мм) (рис. 1). Замечу, что я не выбрасываю ни одной деревяшки – они нам пригодятся далее (рис. 2). После обработки краёв наждачкой и удостоверившись, что углы ровные, я сделал две отметки: одну на расстоянии 10 мм и вторую на расстоянии 90 (рис. 3). Я повторил операцию с нижней частью доски и со второй доской.

Как только вы прочертите линии, удостоверьтесь, что они параллельны. Далее я прочертил линию на расстоянии 1.5 см от нижнего края доски, перпендикулярную двум другим, эта линия поможет установить направляющие на одной высоте.

Расчертив положение направляющих, я положил их на доски так, чтобы длинные линии проходили через центры будущих отверстий, карандашом отметил формы отверстий и высверлил их (рис. 4).

Совет: Может это будет полезным, а может и нет, но я обвел направляющие, чтобы знать какая где лежала. Теоретически, отверстия в них находятся на одинаковых местах, но я решил не рисковать. После того, как вы просверлите отверстия, прикрутите направляющие к маленьким доскам (рис. 5).

Важно: Обратите внимание, что мои направляющие имеют разное количество отверстий — с одной стороны их много, а с другой — всего несколько. Сторона с несколькими отверстиями будет прикреплена к рукояти, я решил так сделать потому, что так будет легче разобрать устройство в случае, если направляющие застрянут, или если мне понадобится отрегулировать его…

Чтобы привинтить доску к распорке, нужно следовать специальной процедуре, ведь доска должна быть абсолютно параллельна большой доске рукояти. Для этого я сделал простой, но эффективный инструмент для выравнивания досок (рис. 6), я сдвигаю его вдоль плоского края доски и проверяю, что винты всегда касаются маленькой доски. Как только я убеждаюсь в ровности расположения досок, я зажимаю их на месте, сверлю отверстия и, не снимая зажимов, вставляю винты (рис. 7 и 8).

После этого нам просто нужно закрутить направляющие на свои места (рис. 9).

Важно: при размещении винтов, доска может менять своё положение, подстраиваясь под винты. Чтобы избежать этого, закручивайте винты, пока доски зажаты зажимами, таким образом уже винты должны будут приспосабливаться к древесине, а не наоборот.

Шаг 4: Сборка

Это также одна из самых важных операций, направляющие теперь выровнены, но если мы получим отклонение при присоединении доски к основанию, то в итоге все получаемые отверстия будут иметь отклонения. К счастью, есть некоторые трюки, которые облегчат этот процесс.

Сначала закрепите основание доски на глаз, убедитесь, что края более или менее выровнены. Не придавливайте доски слишком сильно, потому что нам понадобится определенная подвижность (рис. 1). Затем мы помещаем на основание угольник, доска должна быть параллельна стороне, касающейся ее, а также, когда мы двигаем направляющие, доска должна оставаться на том же расстоянии от угольника (рис. 2), если она приближается или отдаляется, мы должны изменить наклон основания, слегка постукивая по нему снизу. Зажим позволит нам осуществить и сохранить эти тонкие настройки.

После того, как основание выровнено с направляющими, мы сильно зажимаем его и отмечаем места крепления винтов (рис. 3). Убедитесь, что вы не упрётесь в ранее установленный винт. Чтобы нарисовать линии, я разделил длину планки и доски на два, таким образом, я буду уверен, что винты пройдут ровно посередине. В моем случае я вкрутил 4 длинных винта (в планку) и 4 коротких (в доску) (рис. 4), это временное решение.

На этом этапе у меня появилась проблема! И я думаю, у некоторых из вас будет тот же самый случай. Доска рукояти сместилась относительно основания (рис. 5) — это не является серьезной проблемой, и я ее ожидал. Чтобы решить эту проблему, я отшлифовал верхнюю часть основания, где прикрепляется доска, и она образовала идеальный угол в 90 градусов. Может потребоваться несколько попыток, но самая сложная часть уже закончена.

Шаг 5: Добавляем полку для дрели

Теперь я должен создать полку для дрели. Я мог бы использовать лишь своё высокоскоростное сверло, которое выбрал в начале, но решил создать держатель, который подойдёт к разным устройствам — он будет удерживать инструмент на месте, независимо от его диаметра. Эта часть является общей, поскольку некоторые измерения могут измениться из-за использования разного инструмента.

Я вырезал последний кусок дерева, затем сделал в нём отверстие. Я не очень горжусь тем, как оно вышло — лобзик и толстая древесина не дружат, но всё легко исправить с помощью наждачной бумаги, обернутой вокруг трубки (рис. 1 и 2). Диаметр отверстия — это диаметр высокоскоростной дрели, так как это самый широкий инструмент, который я буду использовать.

Плоская сторона (сторона, которая не была разрезана) будет прикреплена к доске с направляющими, а другие стороны будут отшлифованы, чтобы удалить вмятины от пилы, и я делаю отметку посередине каждой из сторон, чтобы сделать в них отверстия и пропустить винты.

Я проверил, что полка совершенно прямая и зажал ее, пока сверлил отверстия для прямоугольных кронштейнов, удерживающих полку на своём месте (рис. 3 и 4). Затем я вставил винты и, когда убедился, что все подходит, я всё отвинтил обратно для проведения последующих операций.

Я отметил точку посередине каждой стороны, затем при помощи 6-миллиметровой битки для дерева я просверлил отверстия, в них будут располагаться винты для удерживания инструмента (рис. 5).

Я аккуратно вырезал в дереве углубления, соответствующие по размеру гайкам M6. Эти отверстия будут удерживать гайки на местах и позволят закрепить гайки без выступания и касания инструмента (рис. 6)

Над полкой я прикрепил еще одну поддержку, в ней также есть несколько винтов для более надёжного удержания инструмента (рис. 6, 7 и 8).

Шаг 6: Финальные штрихи: регулировщик глубины сверления

Чтобы иметь возможность делать отверстия одинаковой глубины, нам понадобится какой-то регулируемый стопор. Я использовал 8-миллиметровый (M8) стержень с резьбой, уменьшив его длину до 50 мм и отшлифовав концы, придав им округлую форму и немного притупив резьбу (рис. 1). Затем я сделал отверстие в основании (рис. 2), это отверстие должно быть достаточно большим, чтобы стержень мог свободно вращаться внутри, но не был при этом расхлябанным (рис. 3).

Подклейка сверху куска рейки с просверленным отверстием сделает стержень более устойчивым (рис. 4, 5 и 6)

При помощи небольшого деревянного блока, длинного винта с гайкой и трубки с резьбой, я создал стопор (рис. 7). Он будет касаться доски, поэтому, когда я поворачиваю стержень, он поднимается или опускается, устанавливая высокоточный предел глубины для сверлящего инструмента (рис. 8). Чтобы стержень было легче поворачивать, я добавил на него небольшую красную кнопку.

Шаг 7: Последние улучшения (опционально)

Вы можете сделать автоматический регрессионный механизм, приладив к устройству пружину или эластичную ленту, как показано на рисунке, но поскольку я в основном использую его для резьбы по дереву, то сам лично этого не сделал.

Вы также можете сделать ручку, прикрепив кусок дерева к верхней части направляющей.

Еще одним интересным дополнением будут зажимы, такие как те, что используются на ЧПУ, чтобы плотно зажимать изделия. Зажимы можно легко изготовить из дерева и привинтить к основанию с помощью винтов M6, хотя я не считаю, что эти зажимы будут практичными при использовании на сверлильном прессе.

Я также думал об установке светодиода, питающегося от пары батарей, и освещающего изделие при сверлении.

Шаг 8: Для чего можно использовать этот самодельный сверлильный станок из дрели?

Как я уже сказал, этот пресс станок очень полезен для сверления ровных отверстий с минимальными усилиями, но в сочетании с высокоскоростным инструментом и биткой для резьбы, он может быть очень полезен для вырезания линий на заданной высоте, как показано на приложенной фотографии.

Другим интересным свойством является то, что он может вырезать ровные квадраты из примерно квадратного куска дерева.

masterclub.online

Станок сверлильный своими руками: нюансы изготовления

Использование электрической дрели – наиболее логичное решение при изготовлении сверлильного станка своими руками

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

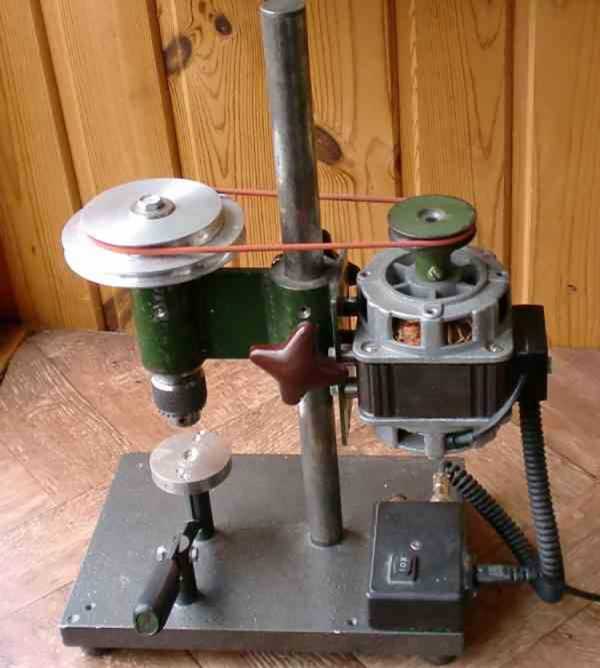

Самодельная конструкция с использованием двигателя от стиральной машины

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

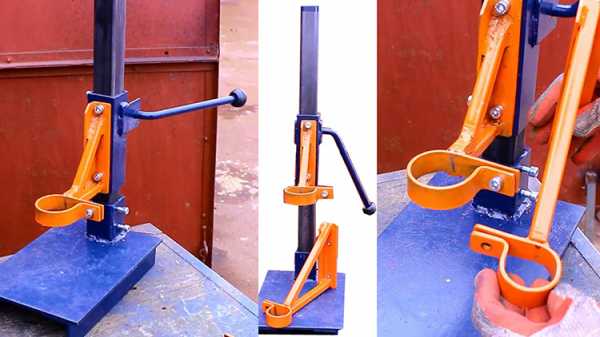

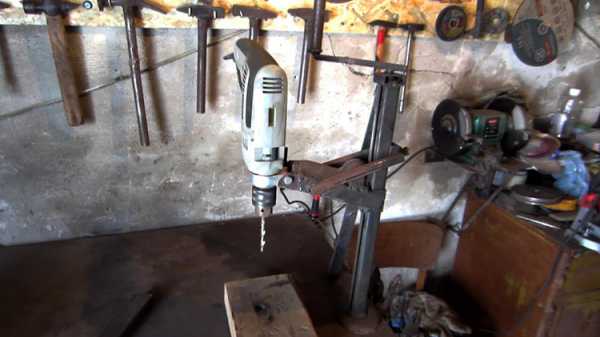

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

  1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто- , мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
  2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
  3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

ИллюстрацияОписание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления.

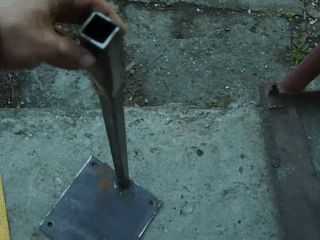

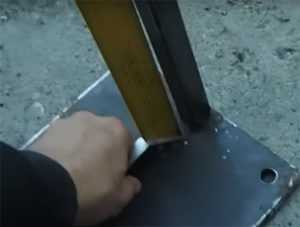

К плите приваривается металлический профиль (стойка) сечением 40×40 мм.
При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.

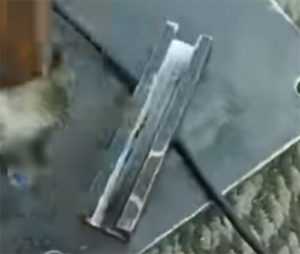

Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.

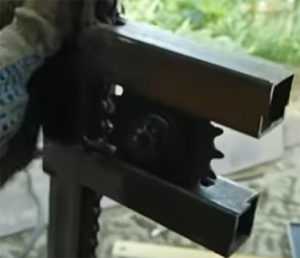

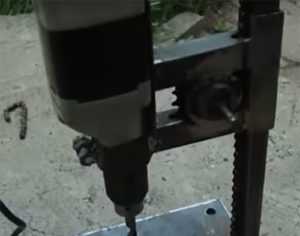

На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

  • собранная металлическая конструкция красится;
  • узлы перемещения смазываются;
  • для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

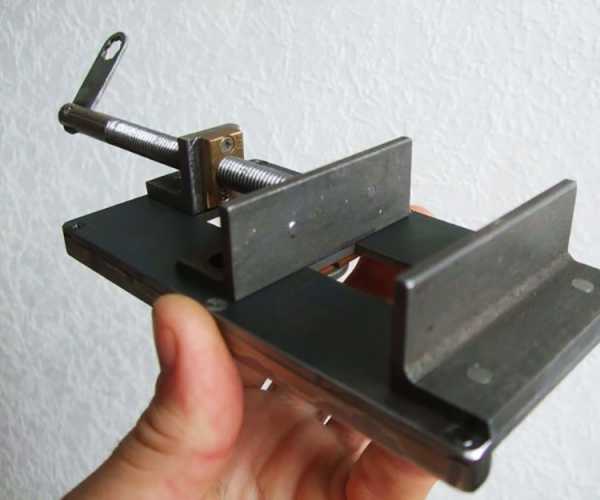

Как сделать тиски для сверлильного станка

Изготовив сверлильный станок, для удобства его использования нужно изготовить тиски.

Для этого потребуется опять же слесарный инструмент, сварочное оборудование и болгарка, а также такие материалы, как:

  • листовая сталь толщиной 8 и 15 мм;
  • металлический уголок 40×40×2,5 мм;
  • винт или шпилька диаметром 10−12 мм с большим шагом резьбы;
  • круг стальной диаметром 10 мм или штоки от автомобильных стоек (амортизаторов).

Работы по изготовлению осуществляются следующим образом.

Вариант конструкции тисков, изготовленных своими руками с использованием уголка и листовой стали

Конструкция тисков, которые можно изготовить самостоятельно, может быть абсолютно различной и зависит от имеющихся материалов и запасных частей, а также размера обрабатываемых заготовок.

Нюансы изготовления при использовании рулевой рейки

Одним из вариантов конструкции самодельного сверлильного станка, изготавливаемого своими руками, является устройство, основой которого служит рулевая рейка от автомобиля. В этом случае вертикальное перемещение штока рейки (при размещении в этой плоскости) осуществляется при помощи вращения рукоятки, устанавливаемой в месте крепления рейки к рулевому механизму, а патрон дрели со сверлом закрепляются на штоке устройства.

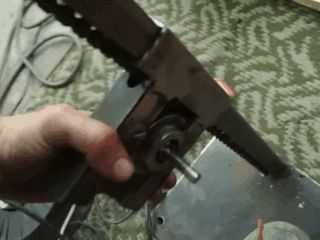

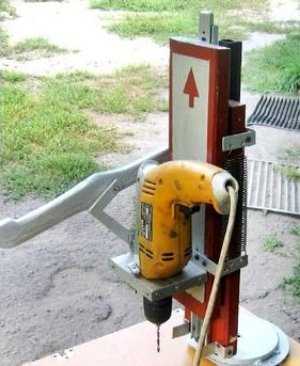

Стойка сверлильного станка, изготовленная с использованием автомобильной рейки и предусматривающая использование электрической дрели

При изготовлении подобной конструкции необходимо учитывать некоторые нюансы, связанные с используемым устройством, а именно:

  • размер направляющей стойки изготавливаемого станка должен быть больше, чем длина используемой рейки;
  • ход перемещения рулевой рейки у разных моделей автомобилей различен, поэтому он определяет размер рабочего перемещения сверла;
  • для удобства использования блок управления работой (рукоятка) лучше всего изготовить самостоятельно в соответствии с местом размещения станка и характером часто выполняемых операций.

Особенности изготовления при использовании шуруповёрта

Процесс изготовления сверлильного станка с использованием шуруповёрта абсолютно аналогичен тому, как это выполняется при использовании электродрели.

Использование блока питания и возможность подключения к сети напряжением 220 Вольт «дают» шуруповёрту вторую жизнь

Шуруповёрт может оказаться невостребованным в случае выхода из строя аккумуляторов, поэтому оптимальным решением для возобновления эксплуатации будет создание с его использованием сверлильного станка, а для подключения к электрической сети – адаптера, обеспечивающего работу на напряжении 220 Вольт. Основными нюансами при создании подобной конструкции являются следующие моменты:

  • мощность собираемой схемы блока питания (адаптера) должна соответствовать мощности шуруповёрта;
  • в связи с тем, что шуруповёрты выпускаются незначительной электрической мощности, не стоит рассчитывать, что с их использованием можно будет обрабатывать прочные изделия и в интенсивном режиме.

Как самостоятельно изготовить сверлильный станок для печатных плат

Печатная плата – это пластина, выполненная из диэлектрического материала, на поверхности которого нанесён слой металла, проводящего электрический ток. Размеры печатной платы регламентированы ГОСТ Р 53429-2009 «Платы печатные. Основные параметры конструкции», согласно которому толщина подобных изделий составляет 1,5–4,5 мм.

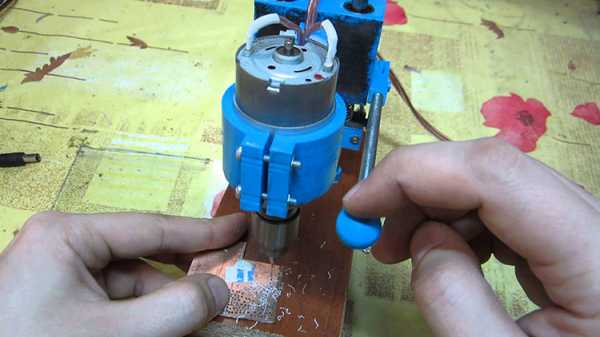

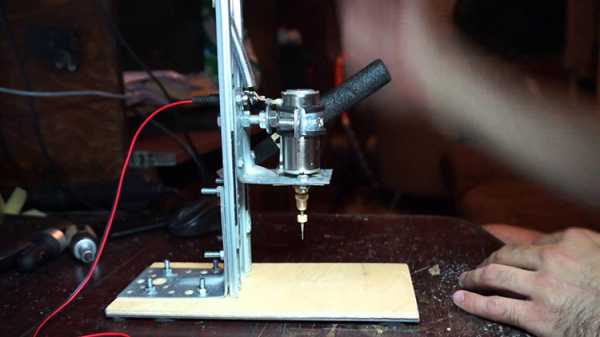

Вариант изготовления сверлильного станка для работы с печатными платами с использованием двигателя ДПР-52-Н1-02

В связи с этим сверлильный станок, предназначенный для засверливания печатных плат, является мини-станком, то при его изготовлении необходимо учитывать следующие особенности:

  • у такого станка отсутствует необходимость в наличии большой электрической мощности;
  • нет потребности в значительном ходе головки станка с установленным в нём сверлом;
  • станок должен иметь небольшие размеры, позволяющие его использовать на рабочем столе радиолюбителя или человека, занимающегося изготовлением электронных систем;
  • отсутствие необходимости в значительной мощности позволяет выполнить подобную установку на более низком классе напряжения и без использования громоздких патронов, предназначенных для установки свёрл большого диаметра;
  • на станках данного назначения для установки свёрл используются специальные переходники и цанги, что обусловлено их малыми диаметрами.

Работа с печатными платами − это «тонкое» и скрупулёзное занятие, требующее тщательности выполнения работ и точности изготавливаемых отверстий

Изготовить самодельный сверлильный станок для печатных плат можно по технологии, рассмотренной в случае использования электродрели или шуруповёрта, с той лишь разницей, что в качестве привода можно использовать электрические двигатели меньшего напряжения и размеров.

По какой цене можно купить сверлильный станок – обзор актуальных предложений

Сверлильные станки продаются в магазинах электрического инструмента и различного оборудования, торговых организациях, занимающихся строительными и товарами для авто ремонта, поэтому при необходимости купить сверлильный станок не составит труда любому заинтересованному потребителю.

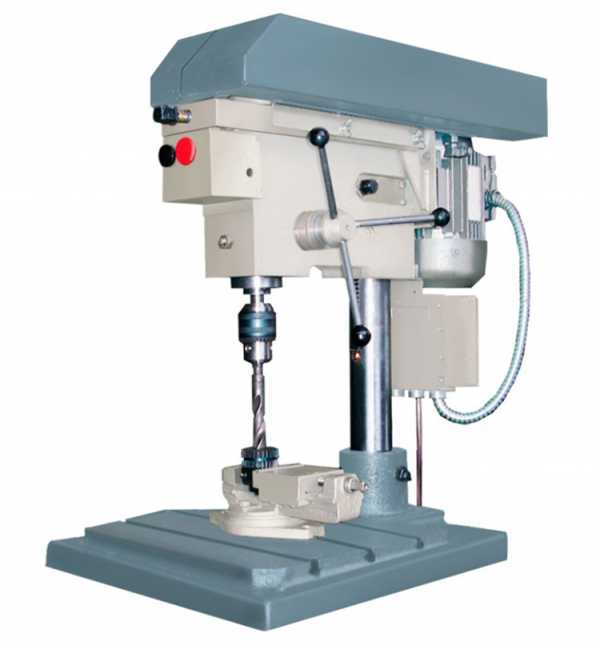

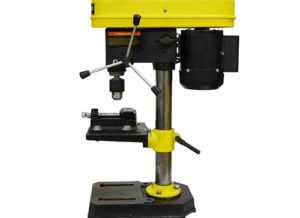

Вертикально-сверлильный станок настольного исполнения

Производители предлагают к реализации различные виды сверлильных станков:

  • радиально-сверлильные – работа осуществляется путём перемещения шпинделя с установленным в нём сверлом;
  • вертикально-сверлильные – сверло закреплено жёстко, а перемещается обрабатываемая заготовка;
  • горизонтально-сверлильные – используются при обработке длинномерных изделий;
  • многошпиндельные – оснащённые несколькими шпинделями.

По способу установки подобное оборудование бывает напольного и настольного исполнения, а по степени автоматизации – ручного, полуавтоматического и автоматического действия. В связи с тем, что при самостоятельном изготовлении, как правило, конструируются вертикально-сверлильные станки настольного типа, то для сравнения в следующей таблице средняя стоимость подобного оборудования заводского производства.

МодельОсновные характеристикиСтоимость (по состоянию на май 2018 г.),
в рублях

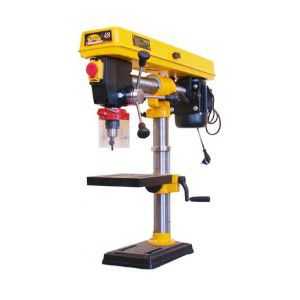

«ЭНКОР Корвет-45»

  • Max диаметр сверла, мм: 13.
  • Мощность, Вт: 350.
  • Частота вращения шпинделя, об/мин: 580−2650.
  • Число скоростей: 5.
  • Тип патрона: ключевой.
  • Размер рабочего стола, мм: 160×160.
  • Ход шпинделя, мм: 50.
  • Конус шпинделя, B: 16.
  • Тип электродвигателя: асинхронный.
  • Передача: ременная.
6 500

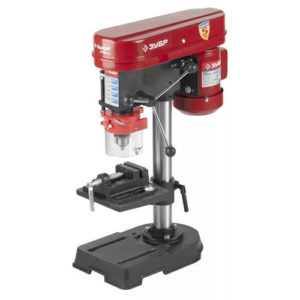

«ЗУБР ЗСС-350»

  • Напряжение питания, В: 230.
  • Потребляемая мощность, кВт: 0,35.
  • Шпиндель: МТ2.
  • Диаметр сверления, мм: до 13.
  • Частота вращения шпинделя, об/мин: от 580 до 2650.
  • Размер стола, мм: 160×160.
  • Расстояние от шпинделя до стола, мм: до 200.
  • Диаметр стойки, мм: 46.
6 600

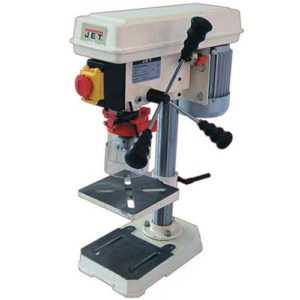

«JET JDP-8L»

  • Напряжение питания, В: 230.
  • Потребляемая мощность, кВт: 0,35.
  • Минимальный диаметр сверления, мм: 1.
  • Максимальный диаметр сверления, мм: 13.
  • Частота вращения шпинделя, об/мин: от 580 до 2650.
  • Шпиндель: МК-2.
8 200

«EINHELL BT-BD 501»

  • Max диаметр сверла, мм: 16.
  • Мощность, Вт: 500.
  • Напряжение, В: 220.
  • Частота вращения шпинделя, об/мин: 280−3650.
  • Число скоростей: 9.
  • Ход шпинделя, мм: 50.
  • Передача: ременная.
8 900

«BOSCH PBD 40»

  • Тип патрона: быстрозажимной.
  • Max диаметр сверла, мм: 13.
  • Min частота вращения, об/мин: 200.
  • Материал обработки: металл.
  • Мощность, Вт: 710.
  • Напряжение, В: 220.
  • Частота вращения шпинделя, об/мин: 200−2500.
  • Число скоростей: 2.
  • Размер рабочего стола, мм: 330×350.
23 000

Стоимость оборудования зависит от технических характеристик и бренда производителя, что позволяет выбрать нужную модель в заданном ценовом диапазоне. В таблице приведена цена по состоянию на II квартал 2018 года.

Видео: Как сделать сверлильный станок своими руками с использованием деревянных заготовок

Если у вас есть вопросы к автору статьи, или вы хотите поделиться собственным опытом работы с оборудованием такого типа, сообщайте полезную информацию для других читателей нашего портала Tehno.guru ниже в комментариях.

tehno.guru

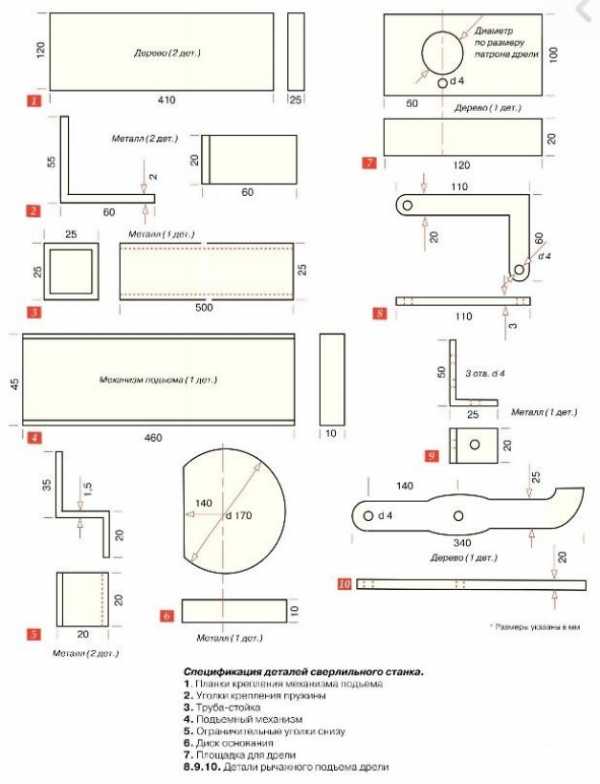

Как сделать сверлильный станок из дрели своими руками: чертежи

Любой домашний мастер без проблем найдет применение в хозяйстве сверлильному станку. Ведь некоторые операции, требующие особой точности сверления, очень сложно выполнить с помощью ручной дрели. Для этого нужен сверлильный станок. Конечно, можно приобрести уже готовый агрегат. Однако не стоит забывать, что это достаточно дорогое удовольствие.

Поэтому многие выбирают альтернативный вариант – сверлильный станок из дрели своими руками. Изготовить его при наличии соответствующего желания не так и сложно. Да и разных вариантов здесь есть достаточно много. Можно, например, изготовить простой мобильный станок из ручной дрели (механической либо электрической). Такая конструкция удобна тем, что ее можно переносить с одного места на другое. Есть и более сложные варианты. Из мощной дрели можно изготовить уже многофункциональное устройство – не только для сверления, но и, например, для фрезеровки. По большому счету в первую очередь здесь нужно определиться со своими потребностями.

Самодельный сверлильный станок – на что обращать внимание при изготовлении

Давайте рассмотрим одну из наиболее простых конструкций. Такой станок состоит всего лишь из 4-х основных узлов:

  • станина;
  • устройство подачи;
  • вертикальная стойка;
  • дрель.

Основание должно быть достаточно массивным. Благодаря этому конструкция получится более устойчивой. Вместе с тем массивное основание будет еще и гасить вибрации, которые крайне нежелательны при выполнении работы, требующей ювелирной точности. Наиболее оптимальным вариантом здесь будет 2-сантиметровая мебельная плита. Впрочем, станину можно изготовить и из металла. Возможно, у вас есть подходящая заготовка, которую нужно только лишь обрезать. Кстати, станину лучше всего делать квадратной – примерно 60 на 60 сантиметров. В месте, куда будет опускаться сверло, рекомендуется сделать углубление или сквозное отверстие. Сюда будет опускаться сверло после того, как просверлит заготовку насквозь.

Читайте также: Направляющая для дрели своими руками

Для изготовления стойки подойдет деревянный брус. Ведь масса дрели не очень большая, соответственно, особо прочный материал здесь не нужен. Вместе с тем можно сделать и полностью металлическую конструкцию. Если вы умеете пользоваться сварочным аппаратом, то без проблем справитесь с такой задачей. С другой стороны, полностью деревянная конструкция – это более простой вариант. Все детали здесь крепятся с помощью саморезов. Ну а для того чтобы сделать такой самодельный станок более прочный, рекомендуется усилить конструкцию металлическими уголками, например, в месте крепления стойки к станине.

Обратите внимание на один очень важный момент. Стойка должна крепиться к станине под углом строго 90 градусов. Это очень важный момент. Именно от выполнения данного требования напрямую зависит точность сверления самодельного станка. Поэтому если вы намерены сделать его своими руками, позаботьтесь и о точном измерительном инструменте. Не менее важна и надежность крепления дрели. Если инструмент будет вилять во время работы, это негативно повлияет на ее качество. Самый простой вариант – прикрепить дрель к стойке с помощью нескольких алюминиевых хомутиков. Более сложный вариант – изготовить специальную каретку. Впрочем, здесь ничего особо сложного нет. Если вы не хотите долго возиться с этой частью самодельного станка, то можно пойти по самому простому пути – подобрать металлическую или деревянную пластину и проделать в ней отверстие, в которое будет вставляться дрель.

Далее следует продумать механизм подачи. Наиболее простой вариант здесь – обыкновенный рычаг. Впрочем, конструкцию все-таки рекомендуется немного усложнить, добавив сюда пружину. Один ее конец упираем в станину или закрепленный на поверхности основания деревянный брус, второй – в рычаг или колодку, куда вставляется дрель. Все эти моменты зависят от типа выбранной вами конструкции. Благодаря пружине движения будут более точными и плавными. Это, в свою очередь, поможет повысить точность выполняемой работы. Вертикальный ход обязательно должен быть мягким. Перекосы, смещения, люфты – все это недопустимо. Соответственно, в процессе сборки нужно очень тщательно подгонять все детали, делая проверку на каждом из этапов. Саму пружину можно сделать съемной, продлив тем самым срок ее службы.

Изготавливая сверлильный станок из дрели собственными руками, реально существенно упростить эту работу, если найти старый советский фотоувеличитель. Это прекрасная заготовка, которой нужна минимальная доработка. В частности, в первую очередь необходимо убрать все ненужные детали – кожухи, лампы и так далее. После этого останется только лишь закрепить саму дрель. Это можно сделать, например, с помощью уже упоминавшихся выше алюминиевых хомутов. Ну а механизм поднятия-опускания в фотоувеличителе уже есть. Еще один очень простой вариант – использование старого реечного домкрата. Здесь тоже нужна лишь минимальная доработка. Дрель можно закрепить на подъемном рычаге или верхней части домкрата. Первый вариант более функциональный, зато второй требует минимальных трудозатрат. В таком случае сама дрель будет неподвижной, а заготовка будет подноситься к сверлу вместе со столиком, закрепленным на подъемном рычаге.

Читайте также: Какие виды имеет приспособление для дрели для вертикального сверления

На самом деле здесь есть очень большое количество вариантов, в том числе и достаточно сложные конструкции. Какой из них выбрать – зависит только от вас. Во-первых, нужно честно оценить собственные навыки работы с разными инструментами и материалами. Если они минимальные, то за сложные конструкции браться, пожалуй, не стоит. Кроме того, желательно понимать, для чего именно вам нужен такой самодельный станок. Если для какой-то разовой работы, то можно не тратить много времени, создавая долговечную конструкцию. В таком случае вам вполне подойдет самый простой вариант. Главное, чтобы все детали были прочно соединены друг с другом и не начали отваливаться прямо во время работы. Помимо этого, оцените габариты дрели, которую вы планируете использовать в качестве одного из узлов станка. Для крупного мощного инструмента потребуется конструкция соответствующей прочности. В данном случае лучше всего изготовить станок полностью из металла.

specinstrumenta.ru

Изготовление простого сверлильного станка из дрели

Наверное, вы уже посмотрели, сколько стоит обычный сверлильный станок на рынке и теперь попали на эту страничку с целью сэкономить огромную кучу денег. И это вполне логично, поскольку нет смысла переплачивать за «понты» и сейчас мы рассмотрим, как сделать простенький сверлильный станок из дрели своими руками. Будем использовать только подручные материалы, которые не надо покупать в магазине, а можно найти в своем гараже или добыть из старой мебели.

Тем не менее, сделать сверлильный станок из дрели своими руками без затрат невозможно. За основу возьмем дрель с мощностью 450-800 Вт – вот ее как раз и придется купить. Но можно сэкономить, если у вас есть старый инструмент с поломанным корпусом, отбитой ручкой или другими повреждениями корпуса. Нам он не потребуется, поскольку вместо всего аппарата можно вынуть и зафиксировать только двигатель с патроном, также можно вынести наружу кнопку. Теперь рассмотрим, как собрать сверлильный станок своими руками, перейдем от слов к делу, так сказать. При наличии нужных материалов или их заменителей на все нам потребуется около 1 часа.

Сооружаем стойку и крепление для сверлильного станка из дрели

Сначала нужно позаботиться об удобном основании, на котором будут фиксироваться направляющие элементы. Это может быть деревянный брус, металлический квадрат, но лучше всего взять большую и старую деревянную колоду, диаметр которой будет не менее 40 сантиметров – так будет намного удобнее. Стойка сверлильного станка для дрели должна быть достаточно тяжелой, чтобы при размещении инструмента на небольшом плече она не переворачивалась. Если станок будет стационарным и не переносится, тогда можно колоду поменьше, но ее нужно будет закрепить.

Для крепления колоды к основанию (допустим, у вас есть деревянный или металлический стол) надо использовать уголок с отверстиями. Одну полку уголка крепим шурупами к колоде, вторую привинчиваем к деревянному столу или берем на болты, если основание металлическое. Теперь желательно вскрыть колоду лаком, чтобы стойка сверлильного станка под дрель не пришла в негодность через несколько лет даже при наружном использовании.

Собираем сверлильный станок из дрели

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:

ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.


ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.

ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели  и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).

ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.

ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.

ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

Мы рассмотрели, как сделать сверлильный станок своими руками, теперь конструкция позволяет делать точные отверстия, но все же остается очень тяжелой, поскольку рычагом нужно будет поднимать туда-сюда дрель. Это легко решается с помощью обычной пружины, взять которую можно в любом хозяйственном магазине или на автомобильном рынке (часто используются для педалей на большегрузной технике).

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.

Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее. Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты.

Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:

rabotai-sam.ru

Делаем сверлильный станок из дрели


При изготовлении самоделок часто бывает необходимо сверлить материалы, используемые в работе. Но часто сверление обычной дрелью или шуруповертом бывает не очень удобным, поэтому предлагаем обзор видеоролика по изготовлению простого сверлильного станка.

Начнем с просмотра авторского видеоролика

Что нам понадобится:
- деревянная планка;
- деревянная основа;
- саморезы;
- металлическая направляющая для мебели;
- деревянная доска;
- металлический уголок;
- металлическая пластина;
- деревянная столешница;
- пружина.


Первым делом необходимо прикрепить деревянную планку на основе. Желательно брать основу потяжелее, чтобы станок держался хорошо.


Далее берем металлическую направляющую для мебели и прикрепляем ее к плане опять же при помощи саморезов.

После этого берем деревянную доску и просверливаем на ней отверстие по диаметр дрели. Это можно сделать насадкой для фрез.


Следующим шагом возьмем металлический уголок и в одной стороне крепим металлическую пластинку.

Крепим уголок к доске.

Полученную конструкцию из доски и уголка нужно прикрепить к направляющей.

Приступим к изготовлению рукояти, чтобы платформу с дрелью можно было двигать вверх и вниз. Для этого крепим к основе станка уголок.

Прикрепляем к уголке деревянную рукоять при помощи самореза.

Далее берем стальную пластину и крепим ее к нашей платформе.

Второй конец пластины соединяем с деревянной рукоятью.

Закрепить дрель на платформе можно с помощью металлического хомута.

Для придания большей устойчивости, можно прикрепить всю конструкцию на деревянной столешнице при помощи уголков.

В самом конце берем пружину, которой соединяем платформу со стойкой и прикрепляем на основе кусок доски, проделав на нем углубление. Эта доска будет служить подставкой для станка.
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Сверлильный станок из дрели своими руками: чертежи стойки

Содержание статьи:

Для работы по дому функций дрели бывает достаточно, но для повышения качества и производительности труда может понадобиться более точное оборудование.  Один из самых популярных разновидностей является сверлильный мини-станок, изготовленный своими руками.

Компоненты сверлильного станка

Заводская модель сверлильного станка

Первый этап перед производством заключается в изучение конструкции. Для этого рекомендуется взять чертеж стандартного станка и ознакомиться с его компонентами. Важно понять общий принцип функционирования и в дальнейшем определить оптимальную схему самодельной конструкции.

Основное функциональное назначение заключается в формировании отверстий различных типов. В зависимости от конфигурации оборудования могут быть чертежи вертикально-сверлильных, координатно-расточных, радиально-сверлильных, присадочных моделей. Разница между ними заключается в возможности изменения направления действия режущего инструмента. Для бытовых нужд чаще всего изготавливается своими руками вертикально-сверлильный мини-станок.

Конструктивно он должен состоять из следующих элементов:

  • станина. Опорная часть, на которую крепится вертикальная стойка;
  • стойка. Предназначена для установки электрооборудования;
  • электрические составляющие. Они включают в себя электродвигатель и механизм передачи крутящего момента шпинделю.

Чаще всего для производства самодельного сверлильного станка своими руками используют стандартные чертежи, в которых электродвигатель заменен на электродрель. Это позволяет уменьшить трудоемкость работ. Однако подобные конструкции рассчитаны только для небольших нагрузок.

Перед самостоятельным производством мини-станка следует определиться с типом выполняемых работ по дереву и металлу. От этого будут зависеть характеристики оборудования.

Самодельный сверлильный станок из дрели

Модель самодельного сверлильного станка

Самой популярной моделью в настоящее время является сверлильный мини-станок из дрели. Для его изготовления в домашних условиях потребуется сделать только станину и стойку.

В некоторых случаях его можно сделать без применения самодельных элементов. Для этого понадобится заводская станина и дрель. Составлять чертежи для этого не нужно, однако подобная конструкция имеет один существенный недостаток — большой люфт. Во время выполнения работ происходит смещение режущего инструмента относительно места сверления. Это нужно учитывать до того, как сделать сверлильный станок.

Лучше всего применять стандартные чертежи для производства самодельного сверлильного станка своими руками. Технология производства напрямую зависит от выбранных компонентов.  Но специалисты рекомендуют придерживаться следующих правил при выборе исходного материала, а также его обработки:

  • для плавного поднимания и опускания можно использовать рулевую рейку. Альтернативным вариантом является адаптация механического домкрата;
  • опорный стол и стойка изготавливаются из стальных швеллеров и уголков. Важно обеспечить достаточную массу нижней части конструкции для максимальной устойчивости станка во время его работы;
  • отдельный блок управления. Включение и выключение дрели будет неудобным. Поэтому рекомендуется установить стандартный выключатель на боковую часть мини-сверлильного станка.

Во время выполнения работ следует обеспечить максимальную точность сопряжения элементов конструкции. Угол между опорной стойкой и столом должен составлять 90 градусов. Для присадочных моделей минимальная толщина опорной пластины из металла должна быть не менее 3 мм.

Для увеличения функциональности оборудования можно сделать координатный стол своими руками. В нем предусмотрена возможность перемещения заготовки относительно режущего инструмента. Это позволит добиться максимальной точности обработки.

Самодельный станок высокой мощности

Сверлильный станок c комплектацией электродвигателем

Если же настольный сверлильный мини-станок будет обладать неудовлетворительными параметрами — можно рассмотреть другие чертежи подобной конструкции. Их отличие от выше рассмотренной модели заключается в использовании электродвигателя в качестве основной силовой установки.

Сделать подобную конструкцию в домашних условиях будет проблематично, так как потребуется много времени и усилий. Электродвигатель можно сделать из стиральной машины. Патрон для крепления режущего инструмента не делают своими руками, его берут из старого станка. Дополнительно потребуются шкивы для передачи вращающего момента.

В целом технология остается такой же. Важно правильно рассчитать оптимальную мощность электродвигателя, а также предусмотреть возможность изменения числа его оборотов. Для этого можно поставить редуктор.

В качестве дополнительного оборудования можно сделать тиски в домашних условиях. Они будут фиксировать детали для выполнения точной обработки.

В видеоматериале показана точная схема и чертежи для производства мини-сверлильного станка своими руками:

Примеры чертежей и готовых станков

Обзор заводских стоек для дрели

МодельКалибр 96204Калибр 96202STAYER 32240PROFI KWB 7778-00
Высота, мм400400400500
Вес, кг1,642,032,485,24
Габариты, мм160*80*410110*170*420120*170*410138*226*506
Цена, руб1025133522184027
Калибр 96204
Калибр 96202
STAYER 32240
PROFI KWB 7778-00

stanokgid.ru

Как сделать сверлильный станок из дрели (схема, чертежи, видео)

193

Просверливать отверстие дрелью строго по разметке  вручную, тем более если сверлить надо много – это ох как не простое занятие . Поэтому для удобного и точнейшего сверления можно изготовить станину и использовать дрель в качестве настольного сверлильного аппарата-станка…

Как же сотворить такой сверлильный станок своими руками – рассмотрим один совсем простенький, но очень эффективный вариант.

Итак, станок сверлильный из обычной дрели, схема и описание:

Первое – Основание – дерево-материал ДСП (смотрите на фото в положение под номером 1) надежно прикрепите круглую металлическую пластину к ней приварите квадратную металлическую трубу в качестве стойки 25×25 миллиметров и длиной 50 сантиметров (3). На трубе установите узел подъема, состоящего из 2-х деревянных планок (4). Меж ними разместите выдвижную металлическую деталь как от мебельных ящичков (5) длиною в 45 сантиметров.

Второе – Одну из планок надежно прикрепите саморезами к вертикальной стойке. К другой планке, уже 2-й под углом 90 градусов, прикрутите площадку из дерева, с отверстием в ней по диаметру головки дрели – патрона (6) для установки инструмента, что будет фиксироваться в отверстии с помощью самодельного хомута из металла – перфа-ленты (7)

Для ограничения движения по вертикали внизу на неподвижной планке с 2-х сторон установите ограничители из жести (8)

Ходовая часть с дрелью будет амортизироваться при помощи пружинок (9), размещенных попарно с обеих сторон узла подъема.

Третье – Для движения дрели вверх-вниз используйте рычажной механизм (10) из деревянной-планки.

Для точности работы сверла нужно, чтобы оно было расположено строго вертикально к основанию. И в качестве хорошего дополнения на основу площадки (6) можно закрепить источник освещения, установив светодиодное устройство…

Вот схема чертежа сверлильного станка из обычной дрели:

Видео: Делаем сверлильный станок из обычной дрели

s-zametki.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
