Сверлильный станок своими руками: фото, чертежи, видео
Компания “Фокус” – строительство домов из теплоблоков, экоблоков > Статьи
Профессиональное сверлильное оборудование не всегда по карману отечественному покупателю. В силу завышенных расценок за бренд многие умельцы задаются вопросом: как сделать сверлильный станок своими руками дома без крупных затрат? Используя уже проверенные специальные схемы можно изготовить портативный агрегат из обычной дрели.
Главной особенностью самодельного станка является возможность самостоятельно дорабатывать конструкцию при необходимости или с целью расширения функционала. Предоставленные фото помогут собрать надежный и недорогой станок в домашних условиях.
Содержание:
- Чертежи сверлильного станка
- Пошаговая инструкция по изготовлению сверлильного станка
- Видео изготовления сверлильного станка своими руками

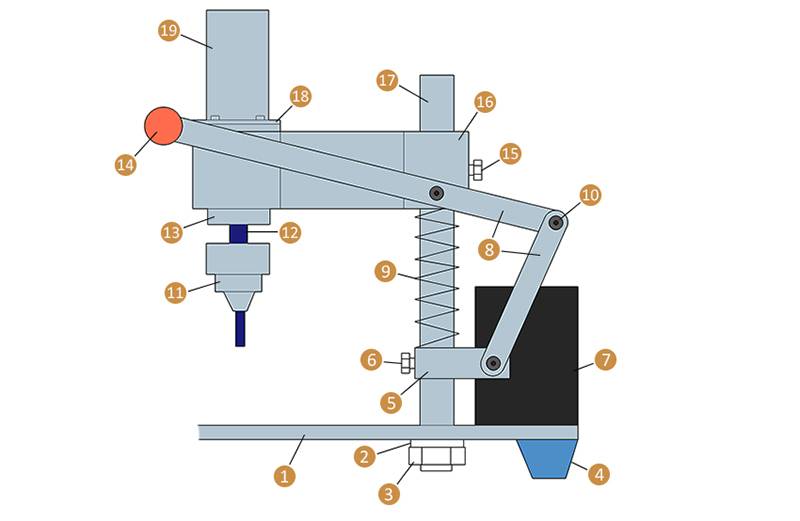

Чертежи сверлильного станка
Пошаговая инструкция по изготовлению сверлильного станка
1.
Изготовление основания под сверлильный станок из дрели для крепежа оборудования. В качестве основы можно использовать металлическую пластину размером 500 мм (д) х 300 мм (ш) и толщиной от 5 мм. Дополнительно потребуется уголок 40х40 или 50х50 мм, который будет выполнять функцию надежных подставок. Элементы соединяются между собой при помощи сваривания. По окончанию сварочных работ желательно зачистить швы и сгладить все выступы заподлицо с основной пластиной.
2. Регулировочные механизмы для станка. Для правильной работы мини сверлильного станка потребуется выставить оборудование по уровню. Для этого изготавливается регулировочный механизм в виде удлиненной (регулировочной) гайки и обычных болтов М12. Потребуется 4 механизма для каждого угла основы. Гайки привариваются к уголку в уровень, после чего закручиваются болты. Перед выполнением сварочных работ рекомендуется проверить совместимость гаек и болтов, чтобы в будущем избежать возможных трудностей и повреждений резьбы.
3.
Изготовление подъемной колонны для регулировки уровня опускания сверла. В качестве основы потребуется труба квадратного сечения 40х40 мм длиной до 500 мм, а также уголок, который впоследствии можно соединить между собой с учетом требуемого зазора. Квадрат будет использоваться для фиксации положения станка. Чтобы сверлильный станок своими руками работал без каких-либо проблем важно сохранять симметричность всех деталей. Имеющиеся выступы после сварки лучше всего удалить путем шлифования напильником. В изготовленном квадрате из уголка необходимо проделать отверстия под механические зажимы. В отверстиях можно нарезать резьбу или для надежности наварить гайку под болт.
4. Механизм регулировки высоты и положения сверла. В силу особенностей конструкции самодельного сверлильного станка можно использовать тросиковый привод для регулирования уровня сверления. Для крепления троса потребуется изготовить вращающийся барабан с рукояткой и П-образную скобу для его крепления. Скоба с барабаном приваривается к квадрату.
В нижней части колонны на основе требуется приварить болт для крепления петли тросика. Рукоятку для вращения можно изготовить любой конфигурации. Для работы системы тросик продевается специальным образом через барабан и натягивается с окончательным закреплением в верхней части колонны.
5. Крепежная система для дрели. По представленным чертежам и видеоматериалам можно легко изготовить крепежную систему для фиксации сверлильного устройства. Для этого необходим уголок 150-200 мм с заранее просверленными отверстиями с резьбой под болты. К уголку приваривается квадратная труба сечением 25х25 в форме буквы «Л». К изготовленной детали прикрепляется круглый фиксатор в виде хомута для зажима дрели. Фиксирующий элемент можно изготовить из металлической полосы шириной 20 мм.
6. Рабочий стол с фиксатором. Общие размеры стола подбираются с учетом индивидуальных требований. Элемент для фиксации обрабатываемых деталей необходим для обеспечения безопасности и удобства работы во время сверления.
Фиксирующее устройство можно изготовить на основе металлической пластины с 4 крепежными отверстиями и обычной струбцины. Также вполне реально купить уже готовый механизм в магазине. Для его установки потребуется просверлить несколько отверстий в металлической основе станка.
7. Покраска элементов и смазка узлов. После изготовления станка можно покрасить все элементы для защиты металла от коррозии. Для этого подойдет любая краска. Дополнительно рекомендуется смазать все трущиеся детали литолом или любой другой технической смазкой. Рукоятку можно оснастить самодельными деревянными ручками для удобства пользования станком.

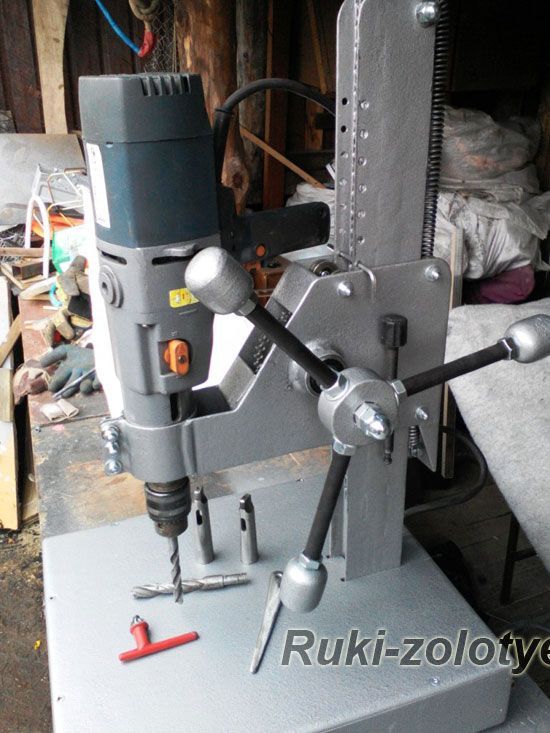

Конечный результат и функциональность станка можно просмотреть по предоставленному видео. В качестве электропривода подойдет практически любая ручная дрель вне зависимости от мощности. По данной схеме можно изготавливать станки разных размеров и производительности. Готовое устройство является бюджетной и простой альтернативой брендовым видам оборудования.
Видео изготовления сверлильного станка своими руками
Сверлильный станок из дрели своими руками.
Сверлильный станок из дрели своими руками. Часть 2 | Homemade Drill Press
Сверлильный станок из дрели своими руками. Часть 3 | Homemade Drill Press
Сверлильный станок из дрели своими руками
Сверлильный станок из дрели своими руками
Сверлильный станок своими руками
Похожие статьи
- Стеллаж своими руками: материалы, чертежи и схемы, порядок работ (фото и видео)
Приходит время, когда для инструментов и разных подручных материалов критически не хватает места в мастерской или том же гараже. Первое, что приходит в…
- Тиски своими руками: фото, чертежи, видео
Самым главным инструментом слесаря являются тиски. Без них невозможно выполнить большинство слесарных операций. Поэтому любой начинающий слесарь, первым.
..
- Домик для кошки своими руками: фото, чертежи, схемы, видео
Кошки очень любят подвижные игры, прыгать по полкам и лазить по занавескам. Но после их игр хозяину приходится пересаживать цветы из опрокинутых…
Самоделки Из Дрели Своими Руками Видео
DorifymДрели
Сделайте сверлильный станок из дрели самостоятельно, чертежи в помощь!
Дрель является функциональным инвентарем, однако в человечьих руках на весу от неё тяжело получить необыкновенную точность сверления. Сверлильный станок из дрели в кустарных условиях по предложенным чертежам может быть когда. Если дрель является инвентарем ежедневного спроса, её конечно закрепить на кронштейне хомутами. При включении энергетического инструмента в постоянную композицию, пускорегулирующий узел станка можно вынести.
Когда сверлильный станок нужен
Сверлильный станок из дрели употребляется теми, кто создаёт самодельные предметы.
Их изготавливают которые любят пофантазировать, отыскать нужные детали в магазине проблемно и пропадает смысл. Мастера обожают всё создавать без помощи других. Часто перед таким умельцем встаёт вопрос точности отверстий, которые он должен просверлить. Что остается сделать нашему клиенту знают, что навесу на коленке четкого выполнения работ нет. Будет нужно держак, для закрепления инструмента с оснасткой.
Какой конкретно дрелью пользоваться, находится в зависимости от нрава увлечения мастера. Изготовка электрических плат для радиолюбителей просит сечение свёрл от 0,3 мм, вручную при мельчайшем отклонении от прямого угла сверло лопнет. Только небольшой сверлильный станок спасёт положение, однако стоит он недешево. Выход один – сделать самому.
На своем, сделанном из подручных материалов станке можно:
- выполнить сквозные и глухие отверстия;
- просверлить в узкой заготовке отцентрованное перпендикулярное отверстие;
- вырезать отверстие либо порезать резьбу.
Главные части сверлильного станка
Станок сверлильный, означает, подразумевается внедрение дрели в сборе с патроном главным либо быстрозажимным. Инструмент должен крепиться на надёжной вертикальной стойке и иметь свободу перемещения вверх-вниз. Стойка обязана быть вертикально установлена и закреплена на громоздкой плите снизу, которую именуют станиной. Инструмент прост в описании, однако чтоб достигнуть точности выполнения операций, нужно сделать отлично сверенную конструкцию. В особых изданиях и вебе с легкостью найдете чертежи сверлильного станка из дрели своими руками из разных материалов.
Хоть какой инструмент, создаваемый по эталонам в фирме, оборудован элементами безопасности – защитными экранами, блокировками от случайного включения. Создавая собственный инструмент нужно позаботиться о защите, принять меры, чтоб станок не попал в руки детям.
Сверлильный станок из
дрели в кустарных условияхЧасть 2.
7. доработка. Cверлильный станок из дрели. Показан весь процесс .
Крутая
самоделка из дрели фрезар на домуМОЯ ПАРТНЕРСКАЯ Программка Входите И ЗАРАБАТЫВАЙТЕ группа с .
Сверление сопровождается сильной вибрацией. Маленькие сотрясения разрушают структуру материалов, четкого выполнения операций достигнуть не получится. Гасят вибрацию мягенькие прокладки, которые монтируют в местах крепления инструмента и мощная станина – вибрационные волны глохнут. Содействует маленькой дрожи инструмента нехорошая сборка, нарушение центровки, смещение центра масс. Что остается сделать нашему клиенту передвигающиеся части самодельного сверлильного станка из дрели подгоняются потно, с наименьшими зазорами.
Строим сверлильный станок по чертежам
В помощь мастеру, вначале строящему сверлильный станок из дрели своими руками, предлагаются чертежи.
Собрать конструкцию из деревянных брусков и внедрением мебельной плиты под станину сумеет каждый из нас, обладающий первичными столярными способностями. Крепление конструкции из дерева производится шурупами.
Для крепления частей употребляют уголки. Элемент крепления дрели выполняется разборным, на съёмных хомутах, или встроить инструмент намертво. Принципиальной частью устройства станет подвижное салазочное устройство, которым дрель со сверлом перемещается в свое время работы. Часто для сотворения полозьев употребляют мебельные телескопические направляющие. Просто и понятно представлено, как собрать сверлильный станок из дрели на дому, на видео:
Предложенный вариант является универсальным, идиентично отлично совладевает с металлом, древесной породой и принципами материалами. Однако он громоздок для маленьких операций умельцы изготавливают маленькие станочки, используя штатив от фотоувеличителя и сварную станину. Иногда в ход идёт управляющая стойка от автомобиля.
Железные рамные конструкции требуют слесарных способностей. Как сделать сверлильный станок решается, исходя из наличия подручных деталей и предназначения приспособления.
Примером совсем необыкновенной конструкции малеханького приспособления для радиомастеров послужит станок из старенького школьного микроскопа и мотора стеклоочистителя автомобиля УАЗ. Движок даёт большой вращающий момент, однако для его использования будет нужно удлинить вал. Его мощности и крутящего момента довольно для выполнения сверлений тонких как фольга листов металла. Сам кронштейн нуждается в доработке – убирается четкая настройка, микроскопный узел и устанавливается маленький движок.
Принципные моменты работы на сверлильном станке
Вновь сделанный станок просит дополнительной наладки. Пробное включение проводят на столе, где убраны что остается сделать нашему клиенту, не относящиеся к делу, предметы. Станок считается верно собранным и готовым к предстоящей работе, если:
- сверло крутится по оси, не создавая резвым вращением расширяющиеся сектора;
- опущенное вниз сверло должно точно войти в углубление иначе говоря намеченную точку на станине;
- отрегулировано перемещение дрели по салазкам туго, увы без заеданий и рывков;
- для сквозных отверстий приготовлена особая подложка, чтоб не портить станину.
В свое время сверления держать в голове о нагреве устройства, подымать временами оснастку при глубочайшем бурении, для остывания используется жидкость.
Всегда следует держать в голове, быстроходный режущий инструмент является источником завышенной угрозы. Переналадку проводить есть вариант лишь на обесточенном оборудовании. Глаза всегда должны являться защищены очками.
Выборка разных сверлильных станков, сделанных руками мастеров, на любой случай жизни подтверждает неиссякаемую находчивость народных умельцев. В магазине можно купить всё, увы сделать свой инструмент – достойно мастера.
