Как сделать трубогиб своими руками. Самодельный трубогиб из чего угодно

Трубогибы применимы к стальным или алюминиевым трубам, из которых в результате получаются идеальные дуги. Эти инструменты приходятся кстати во всех проектах металлообработки: от создания набора стульев для патио до верстаков, используемых в цехах. И при этом вовсе не обязательно тратить тысячи долларов на ЧПУ станок или гидравлический трубогиб, чтобы смоделировать свой собственный механизм из металла. На самом деле нет ничего сложного в том, чтобы собрать простой самодельный трубогиб из предметов, которые, возможно, уже имеются в вашей мастерской, гараже или кладовке.


Виды трубогибов

Существует множество типов устройств для гибки труб, включая прессы или гидравлические трубогибы, которые придают трубам дугообразные формы. Среди данных устройств встречается ещё один тип - прокатный трубогибочный станок, который сгибает трубу, используя дугообразный сегмент и вращающееся колесо, размещаемое на надставке. Колесо оказывает давление при его вращении вокруг точки опоры в центре формы.  Изготовить их проще всего, и вы даже можете сделать их регулируемыми, чтобы изгибать трубы больших или меньших диаметров.



Проекты и конструкции

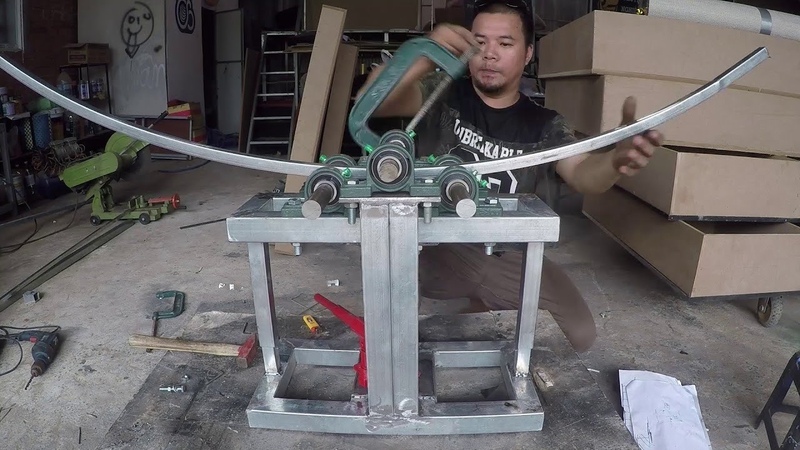

Простейшим способом разработки самодельного прокатного трубогиба является использование всего, что вы только найдете под рукой. В качестве гибочной формы можно взять, например, стальной барабан тормоза, а ещё лучше часть шкива из стали или твердого железа. Шкив должен иметь канавки, соответствующие размеру трубы, которую вы предполагаете гнуть. Кроме того, шкив должен обладать той же окружностью, что и внутренняя окружность дуги, которую вы рассчитываете достичь в перспективе. Для создания этого трубогиба, соедините сначала две стальные пластины толщиной не менее 1/4 дюйма и порядка 2-х дюймов в ширину и достаточно длинные, чтобы те выходили далеко за край шкива к его центру. Для этого используйте большой болт (лучше всего монтажный болт для крепления шкива). Затем просверлите отверстия в пластинах и прикрепите ещё один шкив,  также имеющий достаточно широкую канавку, чтобы принять ширину трубы, которую предполагается использовать. Сварите перекрестие двух стальных  пластин для придания дополнительной прочности, а затем присоедините ручку на конце изгиба кронштейна. Такое устройство идеально подходит для

гибки трубы из алюминия, а также толстой стальной трубы с произведением дополнительного нагрева.



Другой тип трубогиба (формовочный трубогиб) может быть сделан из больших стальных или железных тисков. Просто прикрепите внутреннюю гибочную форму к одной из сторон тисков. Используйте уровень, чтобы отцентровать её и сделать параллельной относительно верхнего края тисков. Используйте болты или зажимы для крепления формы. В качестве внутренней формы попробуйте использовать колесо шкива. По желанию можете сделать ​свою собственную форму из железа, если, конечно, вы обладаете необходимыми кузнечными навыками.

Для внешней формы (форма, которая будет определять внешний загиб трубы), вы можете использовать прочную стальную дугу, соответствующую наружной кривой шкива. Её можно сделать из ненужного тормозного барабана или же выковать вручную из сырого железа. Установите её на тиски и выставьте вровень со шкивом. Когда

тиски закрываются, обе формы должны идеально сводиться вместе. Вложите трубу в шкив, а затем вращайте тиски до закрытия, чтобы согнуть трубу. Ваши тиски должны быть достаточно тяжелыми, чтобы гнуть толстостенные трубы.


Итоги

Не ограничивайте себя в идеях и найдите, как лучше применить полученные знания. Наверняка среди вас найдутся умельцы, которые возьмут за основу своих самодельных трубогибов дровокольный станок или гидравлический пресс. Кроме того, вы можете делать гибочные сегменты любой формы на ваш вкус. Они не обязательно должны гнуть трубы в идеальные дуги. В зависимости от того, как вы хотите, чтобы выглядел окончательный изгиб вашей трубы, вы можете гнуть её под прямым или любым другим углом. Но при этом нужно быть крайне внимательным, ведь некоторые трубы не согнуть просто так без дополнительного нагрева.

Выбирайте свой трубогиб и начинайте творить!

Трубогиб для профильной трубы своими руками

Профильная труба справедливо считается одним из наиболее популярных в домашнем хозяйстве материалов. Из трубы изготавливают до 90% каркасов и несущих конструкций самодельных гаражей, пристроек, всевозможных инструментов и приспособлений. Зачастую, чтобы добиться необходимой кривизны профильной трубы, например, для постройки арочной крыши, нужен трубогиб, способный работать как с обычной, так и с профилированной трубами.

Как сделать самодельный трубогиб для профильной трубы

Изогнуть профилированную трубу по заданному радиусу можно несколькими способами:

  • Обкатывая разогретую газовой горелкой профилированную трубную заготовку вокруг болванки шаблона или в специальном зажиме. Такая схема трубогиба может быть собрана за 10 минут, потребуется только засыпать трубу песком и правильно подобрать калибр болванки, на которой формируется изгиб;
  • На самодельном трубогибе рычажно-роликовой конструкции. В этом случае профилированная труба изгибается по отдельным секторам. Конструкция трубогиба очень проста в изготовлении, но при формировании дуги потребуется определенный навык в работе, чтобы на всей профилированной трубе выдерживался один радиус кривизны;
  • С помощью прокатно-роликового трубогиба. Преимуществом подобной схемы является возможность максимально точно выдержать радиус кривизны, поэтому можно изготовить необходимое количество изогнутых профилированных отрезков практически любой длины.

Поэтому и ручной, и рычажно-роликовый трубогибы используются для единичного изготовления всевозможных деталей и переходников, например, при ремонте систем водопровода, несложных строительных конструкций. Прокатно-роликовая конструкция трубогиба позволяет выгнуть относительно простые изделия из профилированной трубы, но в неограниченном количестве раз.

Ручной способ изгиба разогретой профильной трубы на калиброванной болванке используется с незапамятных времен и дает неплохие результаты. Лучше всего получается изогнуть обычную трубу, для профилированной потребуется вдвое увеличить количество гибочных переходов, чтобы на гранях не происходило образования брыжей или волн. Труба перед разогревом заполняется чистым и сухим прокаленным песком. Концы завариваются сваркой или запрессовываются металлическими пробками.

Настоящий трубогиб для профильной трубы своими руками

Устройство прокатного трубогиба отличается от предыдущих вариантов тем, что перед изгибанием профилированной трубы выполняется установка необходимого радиуса кривизны, после этого трубная заготовка с помощью цепного привода и пары роликов достаточно быстро прокатывается в изогнутый профиль.

Проще всего собрать трубогиб своими руками, чертежи которого приведены ниже.

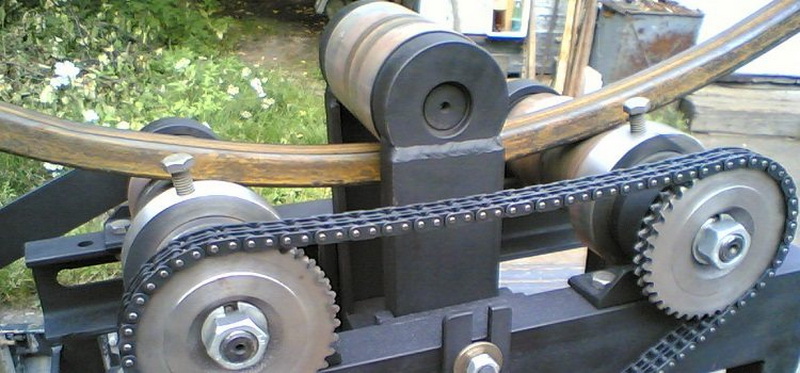

Конструкция прокатно-роликового трубогиба состоит из нескольких базовых узлов:

  1. Массивной станины, сваренной из швеллера. Конструктивно станина трубогиба представляет собой две стойки, приваренные к массивной плите основания. На стойках закрепляется домкрат, с помощью которого создается необходимое усилие для деформации металла;
  2. Система роликового привода. После прижатия домкратом профилированной трубы к роликовой поверхности происходит деформация металла трубы с одновременным прокатыванием профилированного материала;
  3. Система цепного привода используется для протягивания профилированной трубы через деформирующую линейку трубогиба.

Принцип работы и скорость изгиба можно дополнительно уточнить из видео:

Собираем станину и приводной механизм трубогиба

Первоначально собирается станина трубогиба. Для этого две вертикальные стойки свариваются в П-образную вертикальную конструкцию.

Далее на изготовленную опору приваривается винтовая пара винт-гайка от домкрата с подъемным усилием не менее пяти тонн. Особое внимание требуется уделить точной установке винтовой гайки, чтобы при заворачивании винт опускался строго в вертикальном направлении.

На следующем этапе привариваются две роликовые опоры, насаженные на 30-ти миллиметровую литую ось. С боковой стороны на ось сваркой крепится звездочка от велосипеда. Таким образом, получается цепная передача. Чтобы привод станка работал без проскальзывания, потребуется изменить длину цепи под реальное расстояние между звездочками.

Последовательность работы трубогиба:

  • На ролики закладывается профилированная труба и прижимается винтом, после первого прокатывания замеряют положение винта и измеряют радиус изгиба;
  • Чтобы получить требуемую кривизну профилированного материала, вертикальным винтом пропорционально изменяют величину деформации;
  • Наиболее массивные профилированные трубы прокатывают в несколько заходов.

Точность изгиба профилированной трубы можно легко оценить по фотографии. Изгибание профиля является достаточно тяжелым и трудоемким мероприятием, поэтому, если трубогиб планируется использовать на постоянной основе, есть смысл оборудовать станок электродвигателем с редуктором.

Для заготовок сечением более 30-ти миллиметров вместо велосипедных цепей и звездочек используют запчасти от привода ГРМ «волговских» и «москвичевских»  двигателей.

Роликово-рычажный вариант трубогиба

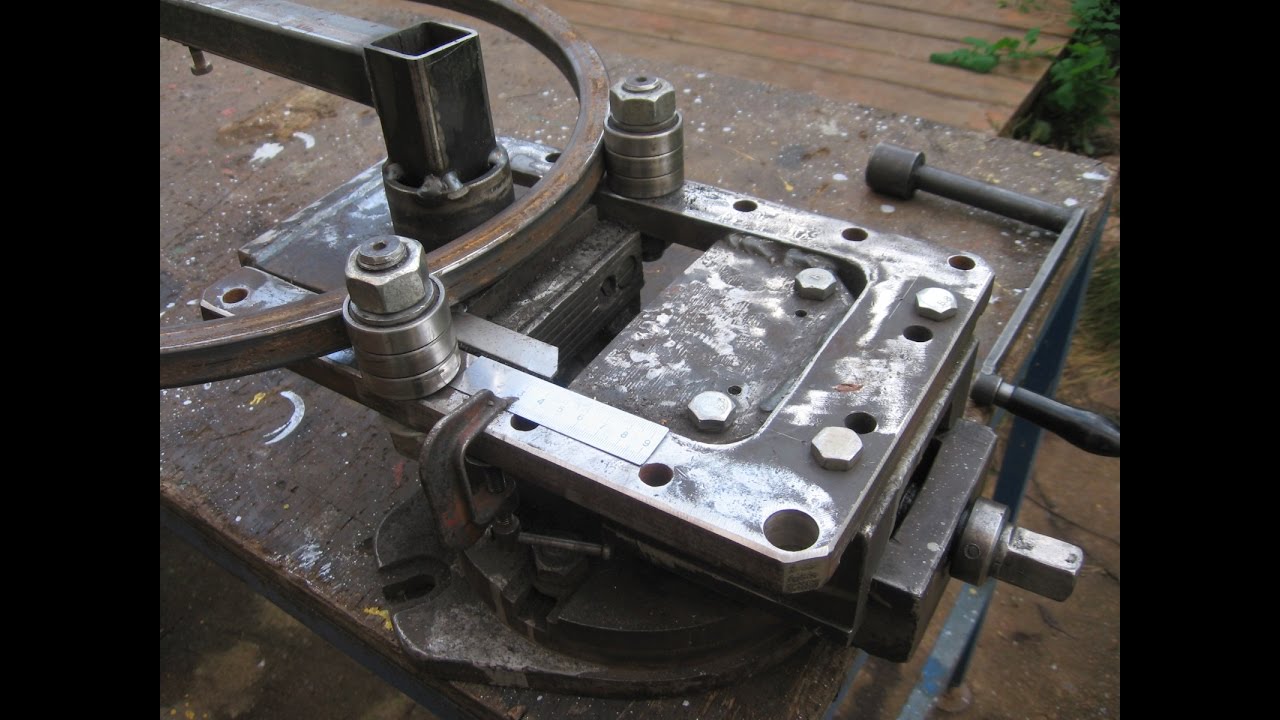

Более простая и доступная в изготовлении конструкция трубогиба представлена на чертеже и на фото.

В основе конструкции используется пара из гибочного ролика и опорной плиты. Привод головного ролика осуществляется с помощью двухметрового рычага, что позволяет получить на изгибающем инструменте огромное усилие, примерно около полутора тонн. Сам ролик представляет собой двадцатисантиметровый круг с центрирующими бортами. Ширина между бортами равна сечению профилированной трубы.

Важно! Инструмент приходится подгонять под параметры профтрубы заменой главного ролика на инструмент с соответствующей шириной гибочной части.

Процесс выгибания профилированной трубы идет поэтапно. Заготовку размечают на несколько секторов. В станок профиль закладывается и фиксируется с помощью струбцин по выполненной ранее разметке.

Простым поворотом на заданный угол профтруба изгибается по заданному радиусу. Далее необходимо переставить следующий сектор и повернуть рычаг точно на заданный угол. От того, насколько точно выполняется позиционирование сектора профилированной трубы в зажиме станка, зависит стабильность радиуса изгиба.

Наиболее удачные конструкции трубогибов

Чтобы добиться высокой производительности, в изгибе профтрубы зачастую используют не два ролика, а три, и вместо винтового домкрата применяется гидравлический привод. В этом случае можно изгибать профилированную трубу с сечением до 50 мм.

Трехроликовые трубогибы позволяют получать не только плоскую, но и винтовую спиралевидную форму. Разумеется, что деформирующее усилие возрастает в несколько раз, поэтому привод трубогиба оснащается редуктором.

Намного сложнее выгнуть четырехугольный профиль в направлении меньшей стороны прямоугольного сечения. В этом случае трубогиб приходится использовать минимум в четыре прохода. Если используется сварной профиль, перед прокаткой рекомендуется подогревать его до 200оС.

Заключение

Средняя стоимость постройки трубогиба своими руками составляет 70-90 долл. Если для строительства арочной крыши из поликарбоната необходимо изогнуть более пяти профилей, постройка станка вполне оправдает затраты. Для меньшего количества профилированных труб более выгодно экономически выполнить профилирование в ремонтной мастерской. Подобные станки очень популярны среди любителей работать своими руками, поэтому удачную конструкцию можно продать или отдать в аренду, и тем самым оправдать большую часть затрат на его изготовление.

чертежи и схемы с размерами, процесс изготовления

Мы приветствуем нашего уважаемого читателя и предлагаем Вашему вниманию статью о том, как изготовить трубогиб для профильной трубы своими руками. Если Вы любите мастерить, строите дом или обживаете усадьбу, рано или поздно возникнет необходимость собрать металлоконструкции из профильных труб, при этом иногда необходимо согнуть заготовки.

Процесс гибки трубных заготовок не слишком сложен, но для него необходимы приспособления – трубогибы. Вполне возможно изготовить приспособление для гнутья самостоятельно.

Для чего используют трубогиб

Профильная труба – пустотелый профиль квадратного, прямоугольного, овального сечения с тонкой стенкой. Профильные трубы очень широко применяют в строительстве, промышленности, добывающем комплексе, сельском хозяйстве. Применяют квадратные и прямоугольные изделия и в быту: при монтаже металлоконструкций, для изготовления мебели, садовых построек, навесов, теплиц, оград, беседок, навесов, павильонов, пергол. Использование именно профильной конструкции обусловлено высокими технологическими характеристиками – прочностью, жесткостью, высокой устойчивостью к смятию или скручиванию.

Одновременно сталь обладает определенной пластичностью – тонкостенные трубы можно изгибать. Но при изгибе труба может перегнуться, образовать заломы и складки – эти дефекты уменьшают прочность труб и не слишком эстетично выглядят. Поэтому для гибки применяют специальные приспособления – трубогибы.

При прокладке трубопроводов и изготовлении гнутых конструкций гибка позволяет свести к минимуму количество сварных швов и соединительных фитингов, что позволяет сэкономить немало средств.

Главные технические моменты при изготовлении трубогиба

  • Для того, чтобы квадратный или прямоугольный профиль согнуть в красивую дугу, без дефектов, на прокатном ролике обязательно должно быть ребро по центру (для малых радиусов). Оно будет вминать внутреннюю сторону профиля и никаких лишних заломов не будет. Высота ребра зависит от нужного вам радиуса изделия, в среднем можете использовать до 5 мм.
  • Профиль должен двигаться строго перпендикулярно основного ролика, любое отклонение приведёт к появлению винтовых заломов на изделии. Поэтому на вспомогательных роликах должны быть направляющие. Учтите это при продумывании конструкции!
  • Расстояние между роликами влияет на несколько факторов, во-первых на усилие, которое нужно приложить в прокате профиля, чем меньше расстояние — тем тяжелее. Во-вторых это влияет на саму длину трубы, которую нужно сделать. Поэтому продумайте изначально конструкцию так, чтобы вспомогательные ролики были передвижными.
  • Нужно обратить особое внимание на диаметр роликов, если он будет слишком мал, профиль будет проскальзывать. В заводских изделиях используются ролики с насечками до 250 мм, это конечно зависит от толщины и величины профиля, который будет прокатываться. В нашем случае можете взять от 20 мм.
  • Чтобы согнуть круглую трубу используются специальные ролики с выемкой. Обычные ролики сплющат круглую трубу в овал.

Какой профилегиб выбрать?

В данной статье мы не будем рассматривать промышленные профилегибы с гидро или электроусилителями, остановимся на том, что легко сможем соорудить в гараже из подручных материалов и с минимальными затратами. Так же есть ряд конструкций, которые не очень легки в производстве, например ручной арбалетный трубогиб не имеет смысла делать, так как уже на 5 трубе у вас сильно устанут руки. Поэтому подробнее остановимся на 3 типах, самых универсальных из всех.

Ручной роликовый трубогиб своими руками

Обкатные (роликовые) трубогибы бывают с 3 или 2 роликами, в первом случае дополнительный ролик служит прижимной силой и при правильном подходе даёт более идеальную деталь на выходе, во втором варианте усилие нужно приложить большее и точность немного меньше. Такая конструкция используется для маленьких профилей, с небольшой толщиной стенки.

Изготавливаем ролики для трубогиба без токарных работ

Нам понадобятся несколько обрезков от листового металла разной толщины. Она зависит от ширины профиля, так что выбирайте под свои задачи, в нашем случае это 10, 8 и 6 мм.

Чтобы сделать валец, нам нужны круги, с помощью циркуля отмечаем их на листах, из 8 мм сделаем 1 круг, а из 10 и 6 сделаем по 2 штуки. Самое главное отметить центр и нарисовать правильную окружность.

Берём в руки болгарку и стараемся максимально возможно обрезать лишнее, чтобы остался практически ровные круг. Проще на этом этапе удалить всё лишнее, так как дальше это будет сделать сложнее и дольше.

Необходимо сделать отверстие в центре круга, закрепляем в тисках и берём сверло, у меня это будет 10 мм.

После того, как сделали все заготовки, нужно превратить их в идеальные окружности. Для этого вставляем болт, закрепляем его, не забудьте контргайку!

Зажимаем в дрель и идём к наждаку или можно в болгарку закрепить лепестковой круг.

У вас должно получиться примерно вот так

У центрального круга нужно закруглить края, так как он будет вдавливать трубу, нужно чтобы металл не порвался.

Собираем все круги вместе и валец (ролик) готов. Вы можете рассверлить отверстие под больший диаметр, я так и сделаю. Нагрузка всё таки не меленькая, пусть будет потолще. Вот так можно изготовить ролик для профилегиба своими руками без токарных работ, а все лишь с помощью болгарки и дрели.

Этот ролик сделан под 20 трубу, внутренние два круга по 6 мм и центральный 8 мм. У этой конструкции есть большой плюс, Вы можете менять центральный круг, ну скажем, на 4 мм и получится трубогиб под 15 профиль. Далее собираем сам основу и ручку и пробуем, что получилось.

Изготавливаем основу и собираем трубогиб под малые радиусы

Для основы можно взять так же листовое железо и несколько уголков. В нашем случае сама станина будет сделана из листа 8 мм, обрезаем её болгаркой и делаем отверстия под ролик и крепёж. Центральное отверстие для нашего ролика (который делали выше), все 6 нижних нужны для крепежа, 4 для уголка, чтобы крепить наш трубогиб в тески и 2 для крепления упора.

Для надежного крепления профилегиба в тесках, изготавливаем Т-образный элемент из двух кусков уголка. Надёжнее всего приварить их друг к другу и потом зачистить шов, чтобы поверхность была ровная. Делаем отверстия с резьбой 8 мм.

Прикрепляем болтами уголок к основе, учтите, с обратной стороны болты торчать не должны.

Зажимаем в тисках основную конструкцию и берём шпильку, на которую будет крепиться основной ролик.

Закрепляем ролик на основу.

Нужно изготовить упор, на примере это сделано из уголка и небольшого листа металла, с одной стороны он крепиться на шпильку ролика, с другой к основанию на болты.

Крепим упор к основанию, получается вот такая конструкция.

Следующим шагом нам нужно сделать ручку, конструкция может быть любая, это не принципиально важно. Края крепятся к шпильке. В примере ручка сделана из кусков уголка, куска профиля и вспомогательный ролик сделан из обычных подшипников, которые были под рукой.

Крепим ручку и можно работать.

На видео показаны первые тесты, автор согнул несколько профильных труб 20 мм, так же на видео показан более подробный процесс сборки и некоторые нюансы с размерами. К сожалению, чертежей этого трубогиба автор и конструктор не указал, но эффективность такой конструкции подтверждена на деле. Благодарим Николая за труд!

Универсальный трубогиб своими руками без токарки

Данная модель действительно является самой универсальной (на взгляд редактора), автор этого трубогиба подошёл к делу с головой и придумал новую конструкцию. Главное отличие от классической схемы в том, что к протяжному валу подаётся платформа опорных роликов, а не наоборот, как мы привыкли. Это позволило облегчить конструкцию и сделать её более компактной, путём удаления «башенки» с прижимным механизмом. На протяжении полугода конструкция дорабатывалась и далее описана последняя версия на текущий момент (май 2020 года). Модель настолько хороша, что может гнуть сразу два профиля по 40 мм или четыре профиля по 20 мм, так же способна делать круги малого радиуса (135 мм).

Изготавливаем вал для трубогиба без токарных работ (с чертежом)

Нам понадобятся следующие материалы:

  • Стержень 20 мм (у нас взят кусок стабилизатора от жигулей)
  • 204 подшипники
  • Шайбы 24 х 44 мм

На стержень одеваем первый подшипник и провариваем со всех сторон

Далее одеваем шайбу 24 х 44 мм и тоже провариваем

После каждого слоя с шайбой придётся обрабатывать болгаркой поверхность

В итоге получится вот такая конструкция, использовано 5 подшипников и 6 шайб

Начинаем проваривать по внешнему контуру каждое соединение

У вас должна получиться вот такая заготовка, старайтесь проварить всё очень тщательно

Зажимаем заготовку в тисках и сбиваем неровности болгаркой с зачистным кругом

Следующим шагом нужно закрепить наш вал так, чтобы он мог крутиться, можно взять 2 подшипника и 2 куска трубы

Устанавливаем на болгарку лепестковый диск и доводим вал до идеального состояния

Вот такой результат работ получается, монолитная конструкция, очень прочная и надёжная

Чертеж вала для трубогиба без токарных работ

Сердцевина — это труба закалённого металла 20 мм, взят кусок стабилизатора от классических жигулей. Прямоугольники с линиями — это шайбы 24 х 44 мм, между ними 204 подшипники, которые идеально подходят для основания. Красным цветом на чертеже отмечены места сварки.

Видео изготовления вала для профилегиба

Изготавливаем и собираем универсальный трубогиб своими руками (с чертежами)

Для начала посмотрите на схему, чтобы было понимание как он выглядит и что у вас должно получиться по итогу.

Нам понадобятся следующие материалы:

  • 12 швеллер
  • труба ¾"
  • круг диаметром 20 мм
  • серьга рессоры от Газели — 2 шт.
  • домкрат
  • шайба кузовная 20 мм — 4 шт
  • труба ½"
  • шпильки М10×50
  • квадрат 10×10 мм
  • болты М6×25
  • труба водопроводная 2"
  • болты М6×30
  • гайки М8
  • гайки М6
  • шайбы М6
Чертежи с размерами трубогиба для профильной трубы

Далее идут 2 видео с полным описанием изготовления каждой детали и полноценной сборкой. Обязательно посмотрите, автор очень доходчиво объясняет почему каждый элемент конструкции трубогиба сделан именно так.

Видео изготовления корпуса для вала трубогиба под профильную трубу

Видео изготовления трубогиба своими руками

Заключение

Изготовление трубогибочного агрегата вполне доступно своими руками. Желаем нашему постоянному читателю научиться самому гнуть трубы для гнутых металлических конструкций и изготовить удобный трубогиб. Пусть любая информация с нашего сайта Вам пригодится. Подписывайтесь на нашу рассылку, делитесь полезностями с друзьями в соцсетях.

для профильной трубы с размерами, чертежи, как сделать для круглой трубы, из тисков

На чтение 14 мин. Опубликовано

Сгибание трубы – полого цилиндра с определённой толщиной стенок – сопряжено с рядом неудобств. Из курса физики известно, что трубка из какого-либо материала почти не уступает в прочности сплошному пруту. Зато намного выигрывает у него в материалоёмкости и массе.

Поэтому труба в строительстве и изготовлении различных конструкций используется очень часто. И не менее часто требуется эту трубу согнуть, чтобы она смогла выполнить возложенную на неё функция. Для этого был придуман такой аппарат как трубогиб. Что он собой представляет, какова его конструкция и можно ли смастерить трубогиб своими руками?

Что это такое и для чего он нужен?

Трубогиб(трубогибочный станок) – это особое устройство, предназначенное для придания прямому участку трубы изогнутой формы.

Простейший способ согнуть трубу, если она имеет небольшой диаметр, тонкие стенки и сделана их относительно мягкого, пластичного материала – это согнуть её руками.

Но кроме простоты и быстроты, больше никаких плюсов у этого способа нет.

Стальная трубка с толщиной стенок более 2 мм мускульной силе среднестатистического мужчины уже не поддаётся. Радиус кривой изгиба неравномерен, к тому же существует опасность сплющивания трубы в месте её деформации.

Трубогиб решает две основные задачи – делает искривление трубы прогнозируемым, а также компенсирует недостаточную мускульную силу техническими приспособлениями. Область применения трубогиба очень обширна. Он становится основным инструментом, где фигурирует трубопровод – то есть, где по полой трубе осуществляется подача жидкости или газа.

Отопление, водоснабжение, канализация, кондиционирование – вот далеко не полный перечень областей применения трубогиба. Он также используется в различных конструкциях и механизмах. Например, выхлопные трубы мотоциклов, глушитель автомобиля, рули велосипедов, рамы спортивных тренажёров, на теплицах – всё это примеры применения трубогиба.

Пример работы

Устройство

Трубогибы бывают разными по типу привода и по устройству, но их объединяет одно: применение механической силы, деформирующей трубу необходимым образом. Конструктивно в подобных агрегатах выделяют следующие элементы:

  • Стальная рама, на которой смонтирован гибочный механизм;
  • Планки из прочного металла, фиксирующие ролики;
  • Сами ролики, служащие для фиксации заготовки;
  • Прижимной механизм с пуансоном необходимой кривизны и радиуса;
  • Опоры, поддерживающие систему над полом для удобства работы.

Это описание лишь пример, так как в зависимости от типа привода и источника силы, которая сгибает трубу, трубогибы имеют значительное отличие в конструкции.

Виды

Человек изобрёл и разработал множество видов трубогибов, которые принято различать по параметрам.

Например, в зависимости от типа привода выделяю следующие разновидности гибочных систем:

  • Электромеханические;
  • Гидравлические;
  • Ручные механические;
  • Комбинированные.

В первых энергию, затрачиваемую на программируемую деформацию трубы, даёт электрический ток, подключаемый к устройству. Электромеханические трубогибы передают механическое воздействие на металлическую или пластиковую трубу через редуктор, который подключён к электродвигателю. Редуктор уменьшает крутящий момент, но за счёт этого увеличивает силу деформации.

В гидравлических машинах основа всего – гидроцилиндр, заполненный специальным маслом. Усилие, передаваемое на поршень гидроцилиндра, увеличивается по законам физики. Такой аппарат гнёт трубу постепенно. Это работает за счёт ступенчатого нагнетания давления масла в системе. Как правило, гидравлические трубогибы имеют ручной привод в виде рычага. Нажимая на рычаг и возвращая его в исходное положение, оператор обеспечивает плавное продвижение штока, на котором закреплён пуансон.

Ручные механические трубогибы не имеют в своей конструкции гидроцилиндра. Вместо них труд слесаря облегчают передаточные механизмы, которые за счёт большего расстояния позволяют получить выигрыш в силе. Достаточно простой и при этом распространённый вид таких гибочных машин – роликовый трубогиб с цепной передачей.

Ролик прижимается мощным винтом, а круглая или профилированная заготовка протягивается между прижимным и опорными роликами путём вращения рукоятки, которая приводит в действие весь механизм. Валы роликов связаны друг с другом шестернями. Шестерни подобраны так, чтобы сделав большее число оборотов рукояти, можно было бы подвинуть изделие ненамного, но с большой силой. Тот же самый принцип используется в понижающей передаче велосипеда при движении в гору.

Комбинированные типы гибочных устройств могут в различных вариациях соединять ручной, электрический и гидравлический компоненты. В качестве примера можно привести классический станок с гидроцилиндром, где перемещение поршня обеспечивается не качанием рычага, а насосом высокого давления с электродвигателем. В этом случае человек только контролирует процесс, а работу выполняет электропривод, продвигающей шток за счёт растущего давления в цилиндре.

Следует отметить, что трубы большого диаметра из крепких марок стало практически невозможно согнуть без утраты прочности и образования мест повышенного напряжения металла. Для гибки больших прочных труб помимо механического воздействия на заготовку, применяют ещё и термическое. Трубу разогревают либо особой спиралью, либо индукционными токами докрасна, а потом постепенно придают ей нужную форму. Для этого используют крупногабаритные электромеханические станки большой мощности. Нагретая и затем отпущенная или закалённая труба не будет иметь в себе напряжения. На ней не скажется усталость металла, а изгиб будет плавным и ровным.

Стоит отметить, что нагревание очень редко требуется при гибке труб малого диаметра, поэтому оснащать самодельный гибочный станок спиралью или греть пропановой горелкой ни к чему. Однако нагрев докрасна продолжает использоваться при отсутствии станка, когда равномерность кривизны изгиба не имеет большого значения.

Принцип работы

В основе принципа работы любого трубогиба лежит оказание давления на трубу, в результате которого она принимает криволинейную форму.

Распространённый вариант фабричного трубогиба – гидравлический с рычагом.

С одной стороны цилиндр сделан глухим, в нём имеется только клапан для долива масла в систему. С противоположного конца из цилиндра выходит шток с надетым на него пуансоном. В заводских моделях производитель представляет несколько пуансонов, которые позволяют получить трубы с разным радиусом изгиба.

Труба вставляется в агрегат поперёк хода поршня. Совершая возвратно-поступательные движения рычагом, пользователь нагнетает давление в цилиндре до тех пор, пока шток с пуансоном не упрётся в трубу по центру. По бокам от штока труба удерживается двумя упорами. Выборки на упорах соответствуют профилю трубы: круглому или прямоугольному в сечении.

Диаметр гидроцилиндра и длина рычага подобраны таким образом, чтобы минимизировать мускульное усилие. При качании рычага шток продавливает трубу между упорами. Если нужно получить изгиб большой длины, труба вручную перемещается вдоль всего аппарата.

В ручном аппарате труба или профиль укладываются на два ролика, сверху прижимаются третьим роликом через винт. Винт оснащён длинными рукоятями, что помогает изгибать трубу. Второй ворот смонтирован на одном из роликов, а тот, в свою очередь, связан с другими цепной передачей через шестерни. Вращая роликовый блок, мастер подаёт трубу по механизму, равномерно сгибая её по всей длине. Если полученная кривизна слишком крута либо труба толстостенная, может потребоваться не один проход, а постепенное продавливание за несколько раз.

Для профильной трубы

Профильная труба часто применяется для сборки каркасов теплиц, беседок, ворот и калиток, навесов и много другого.

Поэтому и у владельца гаража или дачного участка рано или поздно встаёт вопрос, как согнуть профтрубу в домашних условиях.

На помощь придёт трубогиб.

Однако готовые решения стоят больших денег. Поэтому лучший вариант – сделать его своими руками.

Для изготовления такого приспособления потребуются следующие инструменты:

  • Углошлифовальная машина, в просторечии – болгарка;
  • Дрель с набором свёрл по металлу;
  • Сварочный аппарат, лучше всего – бытовой электродный инвертор;
  • Набор ключей или головок.

Прежде, чем приступать к работе, нужно оформить чертёж будущей гибочной машины, чтобы все детали соотносились друг с другом.

Основными элементами домашнего трубогиба являются:

  • Рама, сваренная из стального швеллера или двутавра толщиной не менее 4мм;
  • Валы роликов;
  • Сами ролики;
  • Звёздочки для подключения цепной передачи;
  • Цепь для привода со старого велосипеда или газораспределительного механизма;
  • Винт, опускающий прижимной ролик;
  • Рукоятки вращения прижимного винта и валов – пустотелая стальная трубка или цельный прут;
  • Различная фурнитура: гайки, болты, шайбы, гровера, шплинты.

Сразу стоит оговориться, что если у вас в арсенале отсутствуют ролики и валы, изготовить их самостоятельно без токарного станка не представляется возможным. В крайнем случае, можно обрезать существующие металлические стержни до нужных размеров и отшлифовать. В качестве роликов можно использовать бочонки с внутренним отверстием.

Ещё один вариант – старые подшипники. Если их посадить на вал, предварительно разогрев в пламени пропановой горелки, а потом проварить, чтобы они вращались вместе с валом, то получится ролик с идеальной круговой поверхностью.

С центральным роликом

Последовательность действий при сборке самодельного трубогиба с центральным прижимным роликом будет следующей:

  1. С помощью болгарки раскроите швеллер или двутавр на части нужного размера. Прихватите их точечно, а затем, когда рама будет готова, проварите по всей длине. После из эстетических соображений можно зашлифовать швы заточным кругом.
  2. Предусмотрите либо ножки из обрезков того же швеллера, либо крепёжные отверстия под болты, которые позволят прихватывать станок к верстаку.
  3. Просверлите отверстия под валы. Также с помощью дрели и болгарки сделайте прорези в вертикальной части рамы. В них будет ходить вверх и вниз вал прижимного ролика. Вставьте валы с надетыми роликами в проделанные отверстия и зафиксируйте их шплинтами.
  4. Резьбовое соединение штока прижимного ролика и глухой рамы делается либо с помощью токарного станка, либо с помощью метчика. Помните, что резьбу большого диаметра нарезать очень сложно. Обязательно используйте отработку или иную дешёвую смазку при нарезке резьбы.
  5. Внешнюю часть валов аккуратно сточите с двух сторон, чтобы на них можно было надеть звёздочки. Цепь надевайте с лёгким провисом, если сделать охват слишком тугим, на преодоление сопротивления будет тратиться дополнительная сила.
  6. Присоедините к одному из валов рычаг – для фиксации используйте тот же замок, что и для звёздочек. Если есть желание укрепить рычаг на валу – просверлите отверстие и нарежьте внутреннюю резьбу. После вкручивания туда болта рычаг зафиксируется, а выкрутив болт, рычаг всегда можно будет снять для транспортировки. Вращая рычаг, можно будет протягивать заготовку через вальцы. Закручивая прижимной винт, можно изменять радиус кривизны сгибаемой трубы.

Чертежи и размеры самодельной конструкции:

С переломной рамой

Не менее популярным при изготовлении своими руками является схема трубогиба с переломной рамой. Конструктивно он отличается тем, что все ролики в нём неподвижны, то есть только вращаются, но двигаются вверх-вниз.

Давление на трубу происходит путём приподнимания части рамы, где смонтирован один из крайних роликов. Процесс сборки похож на предыдущий, но имеет свои нюансы:

  1. Раму для переломного трубогиба сделайте не цельной, а состоящей из двух частей. Две части можно соединить шпилькой с двумя гайками.
  2. Подъём концевого ролика очень удобно осуществлять с помощью винтового подъёмного устройства или домкрата.
  3. Для вращения звёздочек некоторые умельцы приспосабливают электродвигатель переменного тока или даже бензиновый, снятый с мотоблока или топливного генератора.

Но чаще всего такие агрегаты всё же используют мускульную силу пользователя. В этом случае они не требуют практически никаких ресурсов. В этом их ценность: такое устройство очень просто сложить в багажник автомобиля и привезти на стройку, где ещё нет электричества.

Ниже приведены чертеж и размеры самодельного трубогиба:

Еще пример:

Простой трубогиб

В условиях домашней мастерской можно изготовить несколько типов трубогибов. Многое здесь зависит от потребностей пользователя устройства. В ситуации, когда человеку нужно постоянно гнуть медную трубку небольшого диаметра под прямым углом, изготовление стационарного трубогиба с переломной рамой на основе домкрата представляется излишней тратой времени и сил.

Ниже приведены самые простые и лёгкие в изготовлении виды трубогибов для различных нужд.

Для круглой трубы

Простейший трубогиб с минимумом деталей – это ручное устройство, состоящее из основы, двух шкивов, упора и рычага.

Он предназначен для сгибания труб круглого сечения под прямым углом или меньше.

Основа может быть простой металлической плитой. В ее центре неподвижно крепится шкив. На оси первого шкива закреплён П-образный кронштейн. Конец кронштейна продолжается рычагом, а в середине на очи закреплён второй шкив, который свободно вращается. Внизу от первого шкива располагают упор, который предотвращает проворачивание трубы.

Механизм такого трубогиба предельно прост. Круглая труба вставляется между упором и первым шкивом. Кронштейн одним из краёв касается упора, и труба получается зажатой между двух шкивов. Поворачивая кронштейн рычагом, мастер оказывает давление на конец трубы и постепенно второй шкив описывает окружность вокруг первого, неподвижного. Зажатая между ними труба искривляется по радиусу неподвижного шкива.

Из тисков

Большие стационарные тиски с успехом могут быть использованы вместо прижимного устройства.

Задача сборки облегчается тем, что тисковый трубогиб не требует рамы, соединяющей верхний прижимной и нижние упорные ролики. Для него хватит двух швеллеров достаточной глубины, чтобы в стенках можно было просверлить отверстия под валы роликов.

На широком основании монтируются упорные ролики на расстоянии минимум 400-600 мм друг от друга. На узком основании собирается один ролик, вращаемый рычагом достаточной длины. Затем конструкция вставляется в тиски, между роликами помещается труба и затягивается. Вращая рукоять рычага, трубу или профиль протягивают через роликовые вальцы.

Эта модель удобна тем, что является максимально портативной и может извлекаться из ящика с инструментами лишь по необходимости.

Самодельный роликовый

Роликовый трубогиб может иметь различную конфигурацию. Это может быть как простейший ручной механизм, состоящий из двух рычагов, шкива и прижимного ролика, так и достаточно сложное прокатное устройство с электрическим или даже бензиновым приводом.

Ключевой особенностью этого трубогиба являются ролики, которые либо обжимают трубу, прокатываясь по ней, либо сдавливают её с разных сторон. В зависимости от поперечного сечения роликов устройство будет заточено под круглую либо профильную трубу.

В первом случае внутренняя поверхность ролика между двумя гребнями будет вогнутой, во втором – ровной.

Чертежи:

Из домкрата

Гидравлический домкрат удобно использовать для поджима трубы. Его использование оправдано с круглой и профильной трубой из стали, больших диаметров или с толстыми стенками. Учитывая, что гидравлическим домкратом можно вывесить более трёх тонн, получается, что диаметр и толщина трубы, которую вы сможете согнуть, ограничивается скорее конструкцией самой системы и тем, сможете ли вы прокрутить рычаг, протаскивая заготовку.

Чертеж и размеры:



При достаточной длине рычага ручки вращения роликов этот вид трубогиба требует меньше всего физической силы при работе с серьёзными материалами.

Арбалетного типа

В трубогибе арбалетного типа отсутствует механизм протяжки профиля.

Он используется, когда изделие гнётся на небольшую длину.

Своё название трубогиб получил за металлическую треугольную раму, расположенную параллельно земле.

В вершинах этой рамы две опоры, ориентированные на круглую либо профильную трубу (это зависит от формы выемки на упорах). В третьей вершине находится шток с пуансоном, то есть дугой, выгнутой наружу. Для прижима пуансона к трубе, которая деформируется между двумя упорами, обычно применяют гидроцилиндр. В быту его легче всего заменить гидравлическим домкратом.

Чертеж самодельного трубогибочного станка арбалетного типа:

Таким образом, для изготовления арбалетного трубогиба, оснащённого гидродомкратом, нужно сварить треугольную раму, в вершинах которой будут располагаться упоры и прижимной шток.

Изготовление компактного трубогиба-улитки

Трубогиб-улитка получил своё название из-за детали, которая служит силовым трафаретом при изгибе трубы.

В процессе гибки труба прижимается к улитке специальным роликом, который описывает окружность.

В целом, конструкция такого трубогиба напоминает закаточную машинку для стеклянных банок.

Улитка самодельного агрегата может представлять круг из стали толщиной 3-4 мм, на который ребром приварена спирально закрученная толстая стальная лента. В изготовлении такой улитки не обойтись без пропанового резака, которым греют заготовки, чтоб согнуть, а потом закаляют.

В заводских агрегатах улитка поделена на сегменты, соединённые штифтами или болтами. Каждая из частей улитки может отгибаться, что даёт более крутой и красивый изгиб.

С помощью трубогиба-улитки можно гнуть не только трубу, но и прутья, арматуру, прежде всего, для художественного оформления и для завитков.

Пример можно увидеть на чертеже:

Заключение

Трубогиб – полезный инструмент, который может пригодиться при прокладке металлических трубопроводов в системах отопления и кондиционирования, изготовлении металлических каркасов всевозможных видов и многого другого.

Высокая стоимость на заводские устройства побуждает людей, владеющих навыками ручного труда, к самостоятельному изготовлению трубогибов. Устройства, изготовленные своими руками, ничем не уступают фабричным и могут иметь самую разнообразную конфигурацию.

три способа, чертежи, устройство (видео)

Ручной трубогиб – очень полезный инструмент для владельцев частного хозяйства. Он может помочь в сборке теплицы, прокладки трубопровода и других подобных работ. Можно, конечно, приобрести такое устройство в магазине, но оно стоит не дешево. Поэтому экономнее сделать трубогиб своими руками, используя простые материалы и ваши руки. Как это сделать, расписано в данной статье. Рассмотрим три основных способа.

Устройство ручного трубогиба.

Нам понадобятся навыки и некоторые инструменты для самостоятельной сборки устройства, способного согнуть металл. Если сделать такое устройство правильно, оно будет ничуть не хуже заводских аналогов, может, даже лучше. Так как же изготовить ручной трубогиб своими руками, работающий по принципу домкрата?

Способ № 1

Первый способ сделать такое устройство очень прост. Для начала понадобится изготовить полусферу из дерева. Подберите несколько плотных досок и ручной пилой вырежьте сферический шаблон нужного радиуса. Желательно распиливать доски так, чтобы они имели уклон к основанию. Распиленные доски надо будет закрепить на прочном основании, например, на стене или столешнице. Доски должны быть толще диаметра трубы, чтобы она не смогла выскользнуть из нашего шаблона и не повредила держащую ее руку.

Пример ручного трубогиба из дерева. Трубогиб изготавливается как полусфера из дерева.

Далее на одном конце полусферы закрепите деревянный брусок – упор. Труба должна спокойно помещаться между шаблоном и упором. Приспособление, способное согнуть металл, готово. Как его использовать? Поместите трубу между шаблоном и упором и, не торопясь, давите на противоположный конец, как на рычаг домкрата, до тех пор, пока не получите необходимый угол изгиба. Этот способ отлично подходит для того, чтобы согнуть материал из стали и алюминия. Сделать такой самодельный прибор очень легко, плюс ко всему он не требует больших денежных затрат. Если вы планируете работу с материалами разного диаметра, легко можно сделать несколько шаблонов под разные размеры трубы.

Способ № 2

Следующий способ тоже экономен в финансовом плане и легок в изготовлении.

Купите металлические крючки, они должны обладать высокой степенью прочности. Закрепите их на прочном основании, расстояние между каждым крючком должно составлять не более 5 см, хотя все зависит от диаметра материала, который требуется согнуть. В итоге из закрепленных крючков должен получиться полукруг. Как и в предыдущем способе, на конце полусферы закрепите упор, удобный для руки. Такой метод более универсален и позволяет работать с разными диаметрами. Если увеличить или уменьшить расстояние между крючками, станет доступна работа с трубами большей или меньшей толщины. Перейдем к более сложной и трудоемкой конструкции, способной без особых усилий оказать на трубу мощное давление по принципу домкрата.

Способ № 3

Схема турбогиба в разрезе: (1,3- заглушки; 2- гибочный шаблон; 4- трубка для подачи жидкости; 5- домкрат)

Давайте изготовим трубогиб профильной трубы своими руками, с помощью которого можно согнуть металл на 360 градусов. Он не хуже, чем гидравлический аналог. Хотя с его помощью можно выбрать любой угол изгиба. Процесс загиба осуществляют вращающийся цилиндр и ролики для фиксации используемого материала. Благодаря рабочему цилиндру, изменяем угол трубы до нужного нам. Цилиндр должен иметь возможность свободно двигаться. Для изготовления такого приспособления нам понадобится:

  1. Две стальных пластины, толщина которых может варьироваться от 5 до 10 мм, длина пластин может достигать 30 см.
  2. Стальные уголки 5х5 см – 4 шт.

Как и в первых двух способах, нам понадобится самодельный деревянный шаблон, используйте для этого доски толщиной не более 3 см. Закрепите на нижней стороне шаблона стальную пластину. На основании конструкции закрепите для прочности несколько уголков длиной до 30 см. На верхнюю часть нашей конструкции надо приварить вторую стальную пластину. Просверлите в ней или вырежьте сваркой отверстие. Диаметр отверстия должен быть больше диаметра винта, который устанавливается в него. Функция этого болта – опора для материала, над которым будет производиться сгибание. К верхней пластине закрепите уголки и направляющие ролики, ориентированные внутрь конструкции. Такое приспособление способно изменять угол практически любой профильной трубы. Благодаря этим трем несложным приспособлениям, вы с легкостью согнете любую трубу. Какой самодельный трубогиб сделать, выбирать и решать вам – все зависит от желания и возможностей.

Самодельный трубогиб для круглой и профильной трубы

Оглавление публикации:
Самодельный трубогиб: как гнуть круглые трубы
Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Трубогиб – инструмент, позволяющий согнуть практически любую трубу, как говорится, в бараний рог. Эти устройства бывают как гидравлическими, так механическими и ручными – сила жидкости позволяет гнуть трубы большого диаметра, механика – среднего, а ручные трубогибы отлично справляются с круглой трубой диаметром до 1 дюйма и профильной с сечением до 40мм. В этой статье вместе с сайтом stroisovety.org мы поговорим о ручном варианте этого инструмента и расскажем, как изготовить самодельный трубогиб для круглой и профильной трубы.

Как сделать трубогиб

Самодельный трубогиб: как гнуть круглые трубы

Чтобы было более понятно, как правильно сделать трубогиб для круглой трубы, сначала немного разберемся с конструкцией этого устройства и принципом его работы – оно достаточно простое, и не нужно иметь семь пядей во лбу, чтобы разобраться с его устройством. По сути, это два проточенных шкива, один из которых закреплен намертво, а второй вращается вокруг первого на расстоянии диаметра изгибаемой трубы. Вот вам и принцип его работы – закладываем между двумя шкивами круглую трубу и, вращая один из них вокруг первого, гнем ее до необходимого момента.

Самодельный трубогиб фото

Теперь о конструкции этого инструмента. Начнем с того, что если уж браться за изготовление трубогиба, то делать это нужно с размахом и изготавливать это приспособление так, чтобы с его помощью можно было гнуть трубы разного диаметра. Именно по этой причине понадобится не два одинарных шкива, а два тройных – пара для изгибания полудюймовой трубы, пара для трехчетвертной и пара для дюймовой. Такие шкивы на рынке вы не купите, поэтому их придется заказать у знакомого токаря – в этих шкивах очень важным моментом является соблюдение радиуса и глубины проточки. С торца каждого колесика должна быть выточка, по габаритам совпадающая с половиной диаметра трубы. И еще одно – стационарный ролик должен иметь минимальный диаметр (от него зависит минимальный радиус изгиба трубы), а подвижный ролик должен превосходить своим диаметром стационарный вдвое.

Со шкивами разобрались, движемся дальше – следующее, что нужно изготовить для того, чтобы сделать трубогиб своими руками, это его основание. По сути, нужно будет вырезать из толстого металла (10мм) квадратную пластину и просверлить по углам четыре отверстия для крепления трубогиба к столу или стационарно замурованному в грунт столбу. В центре этой пластины неподвижно с помощью сварки устанавливается штифт, диаметр которого равен внутреннему диаметру малого тройного шкива. Все! Станина готова, теперь дело за поворотным механизмом.

Как сделать трубогиб своими руками

Из толстых металлических пластин (шириной не менее 50мм) сваривается буква «П» – высота этой буквы рассчитывается исходя из диаметра большого и малого шкива. В этом расстоянии должен полностью поместиться большой подвижный и половина стационарного шкива – для их установки понадобится просверлить пару отверстий. Кстати, расстояние между ножками нашей буквы «П» должно быть чуть больше высоты шкивов. К верхушке буквы «П» приваривается небольшая ручка (около 25см), впоследствии на нее надевается труба, выполняющая роль рычага.

Как согнуть трубу в домашних условиях

Это приспособление надевается на штифт основания самодельного трубогиба – большой штив устанавливается первым и фиксируется шплинтами за пределами буквы «П», а малый шкив надевается совместно со всей конструкцией. Вот и все – самодельный трубогиб своими руками изготовлен, и можно делать первые пробы. Ах да, совсем забыл про стопор трубы – для одного ее конца нужен упор, иначе труба будет вращаться вместе с вами вокруг станины. Понадобится приварить к станине еще один вертикальный штифт, который и послужит упором для трубы.

Позволю себе один небольшой совет – если хотите согнуть трубу так, чтобы место сгиба не сплющивалось, трубу нужно плотно набить песком. Кстати, дюймовые трубы легче гнуть горячими, а более тонкие трубы отлично сгибаются и без подогрева.

Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Самодельный трубогиб для профильной трубы имеет немного иную конструкцию. Это связано с назначением изгибаемой трубы – если в первом случае этот инструмент необходим для изготовления поворотов при прокладке трубопроводных коммуникаций, то изогнутая профильная труба применяется в основном в металлоконструкциях. Такое разделение в области применения обуславливает необходимость разных углов закругления – профильный трубогиб может изгибать квадратную или прямоугольную трубу по большому радиусу.

В связи с этим отличается и его конструкция. Она включает в себя три прокатных вала, два из которых закреплены стационарно и умеют лишь вращаться вокруг собственной оси и один подвижный, в задачи которого входит оказывать давление на трубу в месте ее перегиба. Этот трубогиб является более сложным с технической точки зрения инструментом, и изготовить его гораздо сложнее.

Самодельный трубогиб для профильной трубы фото

Станина такого трубогиба, как правило, собирается из швеллера или мощного уголка и представляет собой прямоугольное основание, установленное на опоры. На этом основании посередине конструкции монтируется подвижный вал, который посредством винтовой передачи может подниматься вверх и вниз. Именно благодаря этому подвижному валику и появляется возможность изгибать профильную трубу практически под любым маленьким и большим радиусом. При желании из трубы можно согнуть даже кольцо.

По обе стороны от центрального валика, слева и справа от него, на станине, располагаются неподвижные валки – они только вращаются вокруг собственной оси, облегчая процесс изгибания трубы. Кроме того, к одному из этих валиков подсоединяется приводной механизм – он может быть как ручным, так и электрическим. Вращение этого валика обеспечивает передвижение трубы между валами и, как результат, широкий радиус закругления трубы. Для увеличения возможностей самодельного трубогиба для квадратной трубы в инструменте можно предусмотреть смену местоположения стационарных валиков – это позволяет изменять угол изгибания трубы. Переставляя их ближе к центру или, наоборот, отодвигая, можно уменьшать или увеличивать угол изгибания.

Самодельный трубогиб для квадратной трубы фото

Отдельно хотелось бы сказать о самих валках этого инструмента. Просто гладкие катки здесь не подойдут. Их нужно оснастить ребордами с двух сторон – они не позволят трубе свободно гулять по валкам, что в значительной мере увеличит точность и плавность изгибания. В связи с этим возникает такой нюанс, как наличие отдельных сменных роликов для трубы различной ширины.

Что еще нужно знать, подходя к решению вопроса, как сделать трубогиб самому? Это то, как облегчить процесс изгибания металла. Здесь на помощь человеку приходит принцип переключения велосипедных скоростей – вращение передается от меньшей звездочки к большей. Если ручной трубогиб оборудовать таким приводом, да еще передавать вращение не одному, а сразу двум стационарным валикам, то прокатывать профильную трубу будет очень легко.

Как сделать трубогиб самому фото

Реализуется такой механизм достаточно просто – каждый из валков оснащается большой звездочкой, а малая устанавливается на отдельном вале, который оборудуется механизмом вращения. На эти три звездочки и натягивается цепь – для этого нужно будет предусмотреть четвертую звездочку, в задачи которой входит натяжение цепной передачи.

Как видите, самодельный трубогиб сделать одновременно и просто, и сложно – вся проблема заключается в необходимости изготовления специальных деталей. В основном их придется заказывать на заводе, а самостоятельно осуществлять лишь сборку гибочного станка. Но, как говорится, ничего невозможного нет – если хорошенько продумать конструкцию трубогиба и применить нестандартный подход к его изготовлению, то возможно обойтись и без сложных, а главное дорогостоящих токарных работ.

Автор статьи Александр Куликов

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Вопрос об изготовлении трубогиба своими руками возникает тогда, когда выясняется реальная стоимость заводского станка для изгибания труб и профилей. Это устройство пользуется популярностью не только среди сантехников и монтажников отопительных систем, но и среди фермеров, которые занимаются тепличным хозяйством. Имея трубогиб для изгибания стальных материалов, не составит труда сделать теплицу, арку и прочие конструкции, например, ворота и забор. Как сделать трубогиб самостоятельно, интересуются многие владельцы частных домов, поэтому пришло время выяснить технологию и принцип изготовления трубогибных станков.

Конструкция трубогибных станков классификация

Перед тем, как приступать к изготовлению трубогиба своими руками, следует выяснить, какие варианты устройств бывают. Зная варианты трубогибочных станков, не составит большого труда выбрать для себя оптимальный, чтобы реализовать его в домашних условиях из подручных средств. Рассматриваемые устройства классифицируют по таким факторам:

  1. Тип размещения — стационарные и мобильные
  2. Тип приводного механизма — ручные, электрические и гидравлические
  3. Способ воздействия на материал. Именно этому критерию необходимо уделить особое внимание, ведь по типу воздействия трубогибы бывают роликовыми, арбалетными, намоточными и вальцовочными


Многие не понимают, чем отличаются все эти приспособления по способу воздействия, поэтому перед описанием инструкции, как сделать изогнутую трубу трубогибом, выясним особенности каждой разновидности.

Обкаточные или роликовые устройства и их особенности

Конструктивно обкаточный станок напоминает советский закаточный ключ для банок. Состоит приспособление из двух круглых роликов, один из которых закреплен неподвижно, а второй перемещается по вокруг него, обеспечивая при этом изгиб труб и профиля. Обкаточным такой тип оснастки называется по конструктивным соображениям, так как процесс деформации материала обеспечивается за счет обкатки.


Сделать станок такого типа не трудно, и для этого понадобится минимум материалов, найти которые можно в гараже. Для изготовления понадобятся два подшипника, а также сооружение прижимного механизма для фиксации трубы в одной точке. Чертеж обкаточного трубогиба представлен на фото ниже.

Арбалетные станки и их основные достоинства

Такого типа устройствами пользуются сантехники для сгибания труб малого диаметра. Стационарные устройства позволяют выполнять изгибание материалов большого диаметра и размера. Принцип работы основывается на упоре сгибаемого материала в двух неподвижных роликах. Деформация осуществляется шаблоном в виде пуансона, перемещающимся по подвижному штоку. Шаблон воздействует на центральную часть закругленного участка материала, осуществляя деформацию до необходимого угла.


Такой тип станка также не трудно изготовить в домашних условиях, а в качестве подвижного шаблона используется масляный домкрат. Приспособление подходит для деформирования не только круглых стальных материалов, но и профилированной трубы. Достоинство таких станков в том, что сделать их можно с подручных средств, а изгибание выполняется за счет прикладывания усилия от домкрата, то есть, исключена необходимость физического воздействия человеком.

Намоточные станки и их конструктивные особенности

В домашних условиях также можно соорудить трубогиб намоточного типа, конструкция которого основывается на применении подвижного ролика и специального упора. Есть у такого устройства существенный недостаток — угол изгиба зависит от диаметра подвижного элемента. Принцип работы намоточных трубогибов имеет следующий вид:

  1. Край материала фиксируется в одной точке подвижного ролика прижимным механизмом
  2. Он перемещается по оси, тем самым происходит изгибание материала
  3. В качестве второго упора применяется конструкция, состоящая из двух роликов малого диаметра. Обычно такие элементы имеют подвижный механизм, что позволяет отрегулировать угол сгиба


Трубогиб, работающий по принципу намотки, может иметь электрический привод или работать вручную от приложения физических усилий. Однако согнуть материал большого диаметра вручную таким способом будет невозможно.

Прокаточные или вальцовочные трубогибы и их принцип функционирования

Оснастка вальцовочного типа состоит из двух неподвижных и одного подвижного ролика. Подвижный элемент воздействует на материал, и в зависимости от его положения, определяется радиус изгиба. Трубогиб прокаточного типа считается универсальным, так как он позволяет получать изгиб разного радиуса. Ниже на фото показан прокаточный станок для сгибания труб и профиля.


Какой вариант приспособления легко изготовить в домашних условиях выбираем лучшее

Сделать домашний трубогиб не трудно, но для начала надо определиться с предпочитаемым вариантом. Самым трудным для реализации из представленных выше вариантов является станок намоточного типа. Сделать в домашних условиях его трудно, но реально, если уделить немного больше времени, чем на прочие варианты.

Выбирая арбалетный станок, необходимо знать о том, что их главным недостатком считается воздействие на материал только в одной точке. Такое воздействие на оснастку приводит к тому, что материал испытывает растяжение, поэтому не исключается образование разрыва стенок или уменьшение их толщины. Не рекомендуется применять арбалетные приспособления для изгибания толстостенных стальных материалов.


Вальцовочные или прокаточные приспособления лишены всех вышеуказанных недостатков, поэтому они пользуются популярностью среди мастеров, поставивших себе цель сделать трубогибочный станок для профильной или круглой трубы.

Если поставлена задача изготовления приспособления своими руками, необходимо для начала решить, какой радиус или угол изгиба необходимо получить. Прежде чем приступать к перегибанию стальных труб, следует разобраться с допустимыми радиусами, которые зависят от толщины стенок и диаметра. Ниже приведена таблица, в которой указаны допустимые радиусы изгиба, зависящие от толщины стенок и диаметра оснастки.


Если не соблюдать рекомендации из таблицы, то превышение нормы повлечет за собой нарушение целостности материала. Если надо согнуть трубу меньшего радиуса, чем указано в таблице, следует прибегнуть к применению горячего метода вальцевания, использующиеся в производственных условиях.

Это интересно! Есть также дорновые трубогибы, которые имеют сложное устройство, и не изготавливаются в домашних условиях. Если необходимо согнуть трубу по методу горячей прокатки, тогда ее можно реализовать в домашних условиях. Для этого используется обычный вальцовочный трубогиб, а также паяльная лампа или газовая горелка.

Трубогиб ручной своими руками как сделать простейший вариант

Простой станок для изгибания труб можно сделать из подручных средств, используя при этом не только металл, но и древесину. Отыскать ненужную доску намного проще в хозяйстве, чем стальное основание необходимой толщины. Для начала берется доска, толщина которой должна быть толще диаметра материала, подлежащему деформированию. Дальнейшая инструкция по изготовлению простейшего трубогиба из досок имеет следующий вид:

  1. Из доски вырезается шаблон дугообразной формы. Форма должна быть такой, какой радиус изгиба оснастки надо получить в итоге
  2. Закрепить полученный шаблон на основании в виде листа 2-3 листов ДВП или ДСП. Очень важно, чтобы шаблон крепко фиксировался к основанию, так как в процессе изгибания он может оторваться. Дополнительно для фиксации можно использовать струбцину или маленькие тиски
  3. С одного края следует закрепить упор, посредством которого изгибаемый материал будет упираться. В качестве такого упора можно использовать отрезок доски, закрепленного к основанию


Пользоваться таким устройством не трудно, и для этого следует завести материал между шаблоном и упором и, контролируя, чтобы труба не соскочила, приступить к выполнению работ. Принцип изготовления простейшего трубогиба не требует никаких финансовых вложений, и такой способ отлично подходит, когда нужно согнуть небольшое количество профилей. Есть и другие варианты изготовления простейших трубогибов своими руками из подручных средств, которые описаны ниже.

Вариант ручного трубогиба из подручных средств сделать быстро и легко

Если в распоряжении имеются крючки на стену для одежды, то из них также можно изготовить трубогиб. Суть изготовления заключается в том, что предварительно на ровной поверхности следует начертить шаблон, по которому располагаются крючки. Шаблон должен иметь такой вид, какой радиус изгиба трубы нужно получить.


При сооружении приспособления немаловажно учитывать, что количество крюков должно быть достаточным, чтобы выдержать нагрузку. Достоинство этого устройства в том, что крюки можно расположить при необходимости в таком виде, котором нужно получить изгиб трубы. Аналогично, как и в первом варианте, необходимо также предусмотреть сооружение упора, от которого будет совершаться изгибание оснастки.

Как соорудить станок для изгиба труб и профиля в домашних условиях из лебедки

Вышеописанные способы имеют один существенный недостаток — они не позволяют согнуть материалы большого размера. Чтобы иметь возможность деформации профиля и труб большого диаметра, следует воспользоваться лебедкой. Принцип изготовления трубогиба с использованием лебедки имеет следующий вид:

  1. Изначально подготавливается шаблон из ДСП, который должен иметь форму в виде радиуса изгиба металлопрофиля
  2. Для закрепления материала в одной точки используется упор. В качестве такового применяется доска, привинченная к основанию или струбцина
  3. К другому концу трубы крепится крюк от лебедки. Лебедка должна быть надежно зафиксирована к стене или бетонному основанию. Приводя в действие ручку лебедки, происходит деформация материала


Такой способ исключает необходимость прикладывания физических усилий, так как эта задача возложена на лебедку. При сооружении рассматриваемого устройства немаловажно соблюдать технику безопасности. Одна из больших опасностей в том, что крюк во время изгибания может сорваться. Чтобы этого не случилось, следует его как можно лучше зафиксировать.

Вальцовочный станок для изгибания труб и пластин из подручных средств как сделать самостоятельно

Если предстоит изогнуть не один десяток труб большого диаметра, тогда следует изготовить более серьезное приспособление. Для этого понадобятся не только расходные материалы, но и сварочный аппарат. Вальцовочные станки пользуются популярностью, что связано с их достоинствами:

  1. Возможность изогнуть трубки и профиль разного диаметра, толщины и размера
  2. Предварительное установление радиуса или угла изгиба
  3. Отсутствие необходимости выполнять работу вручную, так как процесс происходит автоматически, а человеку необходимо только вращать рукоятку, посредством которой происходит перемещение материала
  4. Компактность — станки такого типа являются мобильными, и не требуют много места для их хранения


Рассмотрим простейший вариант изготовления трубогиба из подручных средств по предварительно подготовленному чертежу. Для изготовления оснастки понадобятся такие материалы:

  • Швеллер размером 50х100 мм и длиной 1 метр
  • Труба диаметром 80 мм и длиной до 50 см
  • Винтовой домкрат. Если есть масляный домкрат, то можно его использовать
  • Подшипники в количестве 6 штук, из которых изготавливаются прокаточные ролики
  • Трубки диаметром, равным размеру внутренней обоймы подшипников. Из нее будут изготавливаться прокаточные ролики
  • Уголки для закрепления прокаточных элементов
  • Расходные материалы — стальные пластины, болты с гайками стальные и прочее

Предварительно следует начертить схему, по которой будет собираться установка. Ниже приведено фото готовой установки, по образцу которой можно сделать трубогиб.


Процесс изготовления вальцовочного трубогиба из подручных средств имеет следующий вид:

  1. Из швеллера длиной 500 мм изготавливается основание. К основанию необходимо приварить два отрезка трубок по 200 мм на расстоянии друг от друга 15 см
  2. Сверху необходимо приварить отрезок швеллера длиной 250 мм
  3. Изготовить из подшипников ролики, соединив их между собой трубками
  4. Изготовленные ролики следует расположить на верхней части швеллера в разных плоскостях. Для закрепления элементов на швеллере, необходимо воспользоваться уголками, приварив их к наружной поверхности швеллера
  5. Расстояние между осями крайнего и среднего ролика составляет 20-25 см
  6. На следующем этапе следует изготовить подвижную станину, которая будет приводиться в действие посредством резьбового домкрата
  7. Нижняя ножка домкрата приваривается к нижней станине, а верхняя часть со швеллером, на которой следует расположить третий ролик из подшипников и трубки. Соединить подвижную часть с неподвижной, следует посредством болтов с гайками, предварительно просверлив отверстия
  8. Соединив подвижную станину с неподвижной, получается конструкция, как показано на фото ниже
  9. Заключительный штрих — изготовление рукоятки (можно использовать педаль от велосипеда), посредством которой в действие приводится средний ролик. При вращении рукоятки приводится в движение закрепленная оснастка или швеллер

Домкратом регулируется угол изгиба, а посредством рукояти приводится в действие труба. Для размеренной регулировки приспособление можно дополнить стальной линейкой, по которой можно ориентироваться на величину изгиба. В итоге получается удобный станок для сгиба профилей, пластин и арматуры, фото которого показано на схеме ниже.


Вместо рукоятки можно подключить электродвигатель через редуктор, что позволит увеличить скорость изгибания труб, что актуально, например, когда изготавливается теплица или арка. Видео материал, который представлен ниже, поможет изготовить трубогиб в домашних условиях с минимальными затратами времени и сил.

Делаем станок для сгибания труб — приспособление с прижимным роликом

При монтаже сантехники или систем отопления в доме вовсе не обязательно покупать станок или делать приспособление вальцовочного типа. Есть вариант проще — это трубогиб с прижимным роликом. В качестве роликов можно использовать, как стальные, так и деревянные устройства. Если выбран вариант изготовления приспособления из древесины, то гнуть можно трубы из мягких материалов, а стальная конструкция позволит сгибать металлические изделия и профиль.

Основу сооружения составляют два ролика, один из которых является подвижным, а второй неподвижный. Посредством подвижного ролика производится прикатка материала к неподвижному устройству. Ниже приведен чертеж, как сделать с прижимным роликом трубогиб.


Главные особенности, которые надо учитывать при изготовлении станка с прижимным роликом:

  1. Изготовить П-образное основание, на котором крепится подвижный ролик
  2. Одна часть такого основания выступает в качестве рукоятки, приводимой в действие вручную
  3. Вторая часть крепится к станине, в качестве которой можно использовать торцевую часть столешницы верстака
  4. Важно закрепить П-образную часть так, чтобы ролик прилегал к станине на одинаковое расстояние, что позволит выполнить качественный изгиб

Конструкция трубогибочного станка ручного с прижимным роликом из дерева показана на фото ниже.


Как сделать трубогиб с прокаточным роликом из стали

Мастера по изготовлению ворот и прочих изделий, работу которых можно назвать ювелирной, нуждаются в использовании трубогибочных станков. Если вариант по изготовлению станка из дерева не подходит (ведь он имеет низкую стойкость), то предлагается изготовить подобную конструкцию из стали.

Для изготовления трубогиба из металла с прижимным роликом понадобится выполнить следующие действия:

  1. Сварить два уголка друг с другом. Выступ уголков зажимается в тисках. Эти уголки играют роль основания будущего устройства
  2. Приварить на основание упор, в качестве которого можно использовать отрезок трубы
  3. Далее изготовить конструкцию в виде барабана. Для этого используются круглые пластины, диски, ступицы (все, что есть в хозяйстве). Из них изготавливается барабан, по которому будет происходить изгиб. Чем больше диаметр барабана, тем большего радиуса можно гнуть трубу. Кстати, в зависимости от поставленной технологической задачи, можно сделать, чтобы барабаны можно было менять
  4. На завершающем этапе остается только изготовить П-образную конструкцию, на которой располагается прижимной ролик (он делается из набора подшипников одинакового диаметра)
  5. П-образная конструкция крепится к валу барабана, и получается в итоге приспособление, следующего вида

Принцип работы приспособления простой и незамысловатый. Гнуть трубы большого размера не получится, так как все зависит от запаса физической силы у мастера. Ведь станок этот ручной, поэтому понадобится приложить немало усилий, чтобы согнуть разные материалы.


Весь процесс изготовления такого станка показан на видео ниже.

Арбалетный трубогиб с пуансоном сделать самостоятельно

Называются трубогибочные станки по причине схожести с таким видом оружия, как арбалет. Только вместо стрел используется гидравлический домкрат, воздействующий на профиль или трубу, выполняя их изгибание. Чтобы сконструировать трубогибочную машину арбалетного типа, понадобится воспользоваться сварочным аппаратом. Для реализации задумки понадобится выполнить следующие действия:

  1. Изготавливается рама конусообразной конструкции. Для этого применяются уголки, швеллера, профиль и т.п.
  2. Две стальные пластины соединяются при помощи подвижных вальцов, посредством которых происходит изгибание детали
  3. Внутри между вальцами располагается домкрат, на который надевается башмак С-образной формы или пуансон
  4. На башмаке должны быть канавки, посредством которых исключается вероятность соскальзывания трубки или профиля

Это интересно! Пуансон можно купить или изготовить самостоятельно. Для изготовления понадобится трубка, из которой изготавливается посадочное место под изгибаемый материал.


Использовать подобные трубогибы рекомендуется для сгибания труб, так как другие формы изделий посредством такого станка будут попросту деформироваться. Сделать такое приспособление не трудно, но для этого понадобится гидравлический домкрат.


Ниже в видеоролике показано, как сделать арбалетный трубогиб своими силами.

Как правильно согнуть трубу без специального оборудования

Если изготовить самодельный трубосгибающий станок нет возможности, то реализовать поставленную задачу можно без специального станка или оборудования. Как согнуть круглую трубу или профиль без применения трубогибов, рассмотрим далее. Для этого есть следующие способы:

  1. Самый простой — это зажать трубу между двумя столбиками (они должны быть крепче, чем сгибаемый материал), и произвести сгибание до необходимой величины
  2. Заполнить трубу или профиль песком, и разогреть место изгиба паяльной лампой, после чего произвести изгибание ручным способом. Нагретый металл легко поддается деформациям, но здесь главное не переусердствовать. Этот метод популярен среди монтажников систем отопления, когда изгибы стальных труб получали именно таким способом
  3. Воспользоваться болгаркой и сваркой. Если труба имеет большой диаметр, то самый простой способ ее согнуть — это сделать пропилы в месте будущего изгиба, и произвести сгибание. Чтобы восстановить прочность материала, оставшееся пространство области прореза следует заварить


Способов для сгибания труб и профиля достаточное количество, и для их реализации не понадобится предварительно изготавливать гибочные приспособления. Однако такие методы рациональны только в одном случае, когда необходимо выполнить работы в единичном количестве.

Как сделать ролики для трубогиба

Часто возникают трудности с изготовлением самодельных трубогибов, и главная проблема — как сделать ролики. Для изготовления роликов на трубогибочный станок понадобится воспользоваться следующими деталями:

  • Подшипники — это идеальный вариант, так как они имеют внутреннюю и наружную обойму, посредством чего деталь можно закрепить на основании. Подшипники применяются для изготовления вальцевого трубогибочного станка
  • Ролики, например, ролик натяжителя от автомобиля. Круглые ролики применяются для изготовления станков с прижимным механизмом. В качестве обкаточного инструмента применяется ролик натяжителя от авто
  • Ступицы от автомобиля — хороший вариант для изготовления подвижных роликов. Ниже представлен пример изготовления станка для сгибания труб из ступиц автомобиля


Для изготовления роликов на вальцевой станок, необходимо воспользоваться подшипниками соответствующего диаметра, а также стальной трубкой. Принцип изготовления имеет следующий вид:

  1. Два подшипника соединяются между собой посредством стальной трубки, диаметр которой равен или меньше внутреннего отверстия детали
  2. Стальная трубка приваривается к внутренней обойме подшипников, в результате чего получается готовый ролик
  3. К основанию станка наружная обойма подшипника прихватывается сварочным швом

Получаются надежные ролики на трубогиб, посредством которых происходит перемещение трубы при ее деформировании.


Изготовление трубогиба из ступицы

Наверняка в хозяйстве имеются старые ступицы от советских автомобилей. Не торопитесь их утилизировать или сдавать на металл, так как это отличный вариант для изготовления трубогиба. Это практически готовый станок для сгибания труб и профилей. Реализовать устройство можно на металлическом верстаке. Для этого выполняются следующие действия:

  1. Расположить три ролика в шахматном порядке. Два ролика из ступицы являются ведомыми, а один ведущий
  2. Ведущий ролик из ступицы соединяется с рукояткой, посредством которой приводится в движение от руки
  3. Для регулировки угла или радиуса изгиба, в конструкции станка предусматривается регулировочный механизм. Реализуется этот механизм за счет винтового регулятора, посредством которого в движение приводится основание с закрепленным на нем подвижным ступичным роликом

На фото ниже представлен готовый вариант трубогибочного приспособления, в котором ролики изготовлены из ступиц.


На видео показано, как работает станок в действии.

Трубогибы для быстрого сооружения теплицы

Если нужно сделать теплицу в домашних условиях, то для этого вовсе не обязательно изготавливать самодельное приспособление для сгибания труб и профиля или вовсе покупать его. Есть простейший способ, как научиться изгибать металлические детали, чтобы в последующем изготовить из них теплицу. Перед рассмотрением этого способа надо отметить, что его недостаток в том, что требуется много времени для достижения результата.


Если учесть, что для этого практически ничего не понадобится, то этот недостаток можно считать неактуальным. Чтобы согнуть профиль или трубу в виде полумесяца для изготовления теплицы, понадобится сделать Т-образный трубогиб.

  1. Соединить две трубы — одна длинная, которая выступает в качестве рукоятки или держателя
  2. Вторая трубка короткая — 10-15 см. Диаметр этой трубки должен быть в 1,5-2 раза больше, чем изгибаемая заготовка
  3. Для увеличения прочности соединения двух трубок, рекомендуется их тщательно проварить сваркой, дополнительно воспользовавшись стальными уголками или пластинами


Этот метод требует приложения физических усилий, а еще он неудобен в реализации, но если нет других вариантов, то этот способ работает эффективно, и не требует изготовления специального станка.

Фото идеи трубогибочных станков для изготовления своими руками

Ниже представлены варианты, которые помогут развивать вашу идею по изготовлению самодельных трубогибов в домашних условиях. Собрать трубогибочное приспособление можно не только ручного, но и электрического типа. Однако это актуально только в случае, когда ежедневно приходится работать с большим количеством стальных материалов.

Вальцовочный станок для сгиба труб из домкрата

Конструкция вальцовочного станка с шестернями

Простой станок для гибки труб

Вальцовочный станок согнуть трубу

Интересный вариант простейшего трубогиба

Трубогиб для изгибания стальных труб декоративного вида

Подводя итог, необходимо отметить, что имея трубогиб в гараже, никогда не возникнет необходимости что-либо выдумывать, чтобы изогнуть заготовку. Особой популярностью приспособления пользуются среди мастеров, которые изготавливают арки, ворота, заборы из металла. Этим мастерам понадобится не один станок, так как кроме труб и профиля, возникает потребность изгибания стальных прутьев, арматуры, квадрата и т.п. Уделив один раз время на изготовление трубогиба, больше никогда не возникнет необходимости каждый раз думать, где и как можно изогнуть трубку или профиль.

Публикации по теме

Как сделать изгиб трубы своими руками? Это просто

Как сделать изгиб трубы своими руками? Вопрос, конечно, интересный.

Идея сделать трубогиб своими руками возникла из-за того, что вам часто приходится гнуть трубу (например, при замене труб на даче или в квартире) для дальнейшей установки, и покупать трубогиб, просто из-за финансовых проблем это невозможно.

Сразу уточним возможность изготовления трубы своими руками.

Перед тем, как создавать такие инструменты, необходимо определиться, с какими продуктами вы будете работать. Ведь для разного по толщине и диаметру изделия требуются разные усилия. Также есть два процесса: «холодный» и «горячий».

Чаще всего приходится иметь дело с шовными трубками. Их нужно загибать так, чтобы шов был сбоку, так как при обычном изгибе такой трубки изнутри происходит некий «наплыв» металла, а на выпуклых поверхностях металл становится существенно тоньше.

Давайте поговорим о том, как сделать простой трубогиб для более распространенных труб - диаметром 25 мм.

Сделать такой трубогиб своими руками можно двумя способами.

1. Первый способ подходит для «холодного» способа гибки с тонкими и оцинкованными стенками диаметром 20-25 мм. В этом самодельном трубогибе должен быть упор для трубы, лебедка и по два ролика на каждый диаметр.

2. О втором способе в Интернете много статей и, при желании, можно покопаться и прочитать эти статьи.

А еще поговорим о том, как сделать трубогиб своими руками для гибки холодным методом.

Нам понадобится обычный цементный раствор (в соотношении песка и цемента один к четырем), приготовленный в любой подходящей емкости (ведре или тазу), обрезка из труб с толстыми стенками диаметром 70-100 миллиметров, также подойдет канал.

Обрезки труб следует цементировать строго вертикально (под углом девяноста градусов) на поверхность цементной площадки. Расстояние между каждым элементом должно быть не менее сорока-пятидесяти миллиметров, больше - не желательно.

Таким образом, заготовку можно максимально согнуть, наклонив ее к основанию ручного гибочного станка, сделанного своими руками (практически вы укладываете трубу на саму цементную плиту).

Сейчас мы говорим о «горячем» способе гибки трубных изделий.

Основным преимуществом этого метода является то, что в этом случае можно сохранить плавные линии и не встретить грубейших ошибок в траекториях.

Для гибки этим методом также используются самодельные гибочные станки, изготовленные по приведенному выше описанию, но технология гибки трубы иная.

Необходимо заполнить участок трубы речным песком (он не прилипает к поверхности внутри трубы).

Затем необходимо заткнуть конец деревянной пробкой (длина такой заглушки / плашки должна быть равна двум диаметрам самой трубы).

Второй конец трубы заглушается так же, как и первый. Однако не забудьте сначала просверлить несколько небольших отверстий в самом конце трубы, чтобы пар и газы могли выходить из нее при нагревании.

Участок, который нужно прогреть, нужно разметить мелом (так будет удобнее работать).

Если вам нужно сделать изгиб на 90 градусов, нагрейте сечение трубы, равное ее шести диаметрам, 45 градусов до трех диаметров и 60 градусов до сечения, равного четырем диаметрам.

После прогрева у вас будет только один шанс согнуть, и ни в коем случае не допускайте искрения металла.

При гибке используйте тот же самодельный станок, который вы сделали для определенной выкройки.

Если вы будете правильно следовать советам, данным выше, то вам не придется сталкиваться с трудностями в работе и не будет необходимости покупать дорогой инструмент. Поскольку ручной гибочный станок сделан вручную, это не составит труда.

Что такое трубогибы? - Виртуальное событие и потоки

Время от времени мы сталкиваемся с таким вопросом: «В чем разница между трубогибом и трубогибом?» Точно так же иногда нас иногда просят пояснить разницу между трубкой и трубкой.

Отличие трубогиба от трубогиба очень простое, разницы нет. Если машина может гнуть трубу, она может гнуть и трубу. Единственное исключение - очень большие или очень маленькие трубы и трубы. Однако в этом случае не имеет значения, является ли сгибаемый материал трубкой или трубкой. Независимо от того, большой он или маленький, вам необходимо использовать машину, которая может справиться с обеими спецификациями.

Таким образом, хотя нет разницы между трубогибом и трубогибом, трубка и труба.И, как выясняется, выявить эту разницу может быть немного сложно.

Если вы быстро выполните поиск «Труба против трубы», вы найдете множество ответов. Универсальная мудрость показывает, что разница заключается в том, как их измерить. Используйте внутренний диаметр для измерения трубы и внешний диаметр для измерения трубы. Во многих источниках также упоминается график измерения толщины стенки трубы.

Кроме того, трубка не обязательно должна быть круглой, а может иметь различную форму, например квадратную или овальную.С другой стороны, труба всегда круглая.

Однако, лучшее различие между трубкой и трубкой, по-видимому, заключается во внутреннем диаметре и форме используемой трубки, а также во внешнем диаметре трубки.

Чтобы научиться пользоваться любыми инструментами и оборудованием, нужно время. Это относится к тому, использует ли каждый это оборудование в профессиональных или личных целях, например, в своих хобби или для улучшения дома. В конце концов, согласно Управлению по безопасности и гигиене труда (OSHA), опасности, связанные с машинами, являются одной из самых распространенных ошибок, связанных с причинением вреда.

Одна машина, о которой я хочу особо остановиться, - это трубогиб. Трубогиб может облегчить и упростить гибку труб и насосно-компрессорных труб. Но прежде чем вы сможете его использовать, важно знать, как использовать трубогиб, различные типы труб, которые вы можете использовать, и различные типы трубогибов, с которыми вы можете столкнуться, независимо от того, используете ли вы их для работы или нет. персональное использование. дома.

Эта информация не только облегчит вашу работу в следующий раз, но также повысит вашу уверенность и безопасность при ее использовании, а также улучшит качество ваших гнутых труб.Однако, если вы все еще не до конца понимаете, как это работает, всегда полезно обратиться за советом к экспертам или попросить кого-нибудь более опытного помочь вам, особенно если вы используете его впервые.

:: Подробнее: Что такое трубогибы?

Что такое трубогиб?

Трубогибы - это инструменты, используемые в процессе, обычно известном как гибка труб или гибка труб. Это постоянный процесс, поэтому попытка восстановить трубы до их первоначальной формы может привести к их поломке или повреждению и снижению их качества.Для гибки труб не требуются трубогибы, но они могут значительно облегчить и удобство. Вот как выглядит гнуть трубы без помощи трубогибов.

Трубогибы - это инструменты для гибки труб из различных материалов. Он может работать с различными металлами, такими как сталь, алюминий и медь, а затем формировать из них различные кривые и углы.

Существует четыре типа трубогибов: двухтрубный, миниатюрный, эргономичный, отдельно стоящий, трубный с храповым механизмом и линейный трубопровод.Каждый из этих типов трубогибочных машин служит разным целям и дает разные результаты гибки труб.

:: Подробнее: Лучшие материалы для токарных деталей

Двухтрубогиб

Это ручной гибочный станок с двумя ручками, который может сгибать трубы под разными углами, хотя в этом инструменте обычно используется изгиб на 90 градусов. Вставляется труба, и две ручки прижимаются друг к другу, что приводит к изгибу трубы.

Так как этот тип трубогиба является ручным, гибкость некоторых типов труб может зависеть от вашей силы.Алюминиевые и пластиковые трубы относительно легче гнуть с помощью двухтрубогибов, но сложнее с такими материалами, как сталь и чугун.

Эргономичный трубогиб

Этот ручной инструмент имеет более длинную и изогнутую рукоятку, что позволяет сгибать трубы с меньшим усилием, но его применение гораздо более ограничено. Он предназначен только для формования трубок диаметром от 10 до 15 миллиметров (0,6 дюйма) и может отклоняться до 180 градусов.

Мини- и микротрубогиб

Миниатюрный трубогиб используется для труб, которые слишком малы для двухтрубогиба.Его формирователи постоянно прикреплены к трубогибу, поэтому его нельзя заменить, в отличие от других трубогибов большего размера.

Миниатюрные трубогибы имеют три паза для труб диаметром 6 мм, 8 мм и 10 мм. Если у вас есть трубы, которые все еще слишком велики, вам может потребоваться приобрести трубогиб еще меньшего размера, известный как микротрубогиб. Его можно использовать одной рукой, и он часто используется в электрических системах, требующих меньших и более тонких труб диаметром от 3 до 6 миллиметров.

Трубогиб кабельный

Линейный трубогиб специально разработан для линейных труб, используемых для электропроводки.В отличие от других трубогибов, он имеет только одну ручку и требует использования пола или любой плоской поверхности в качестве гибочного рычага.

Перед тем, как вставлять провода или кабели, вставьте трубу в трубогиб и положите ее на землю. Затем, используя ноги и пол в качестве рычага, вы будете использовать ручку для сгибания трубы. Для стальных труб рекомендуется использовать трубогибы с более длинными ручками, так как длина может дать вам больше рычагов.

Не используйте трубогиб для кабелепровода, если внутри трубы есть провода или кабели, так как это может привести к повреждению проводов внутри.

Трубогиб с трещоткой

Вместо того, чтобы использовать вашу собственную силу для сгибания труб, трубогибы с храповым механизмом имеют рычаг, который толкает трубку внутрь трубы, чтобы загнуть ее внутрь. Из-за этого его конструкция отличается от других трубогибов и может изгибаться только на 90 градусов.

Подходит для проектов с ограниченным пространством и другими типами трубогибов.

может быть непригодным или непригодным для использования. Трубогибы с храповым механизмом подходят для труб диаметром от 10 до 32 миллиметров.

Трубогиб напольный

Это самый большой трубогиб в связке. Отдельно стоящие трубогибы оснащены двумя ножками, которые позволяют легко сгибать большие и толстые трубы обеими руками. Повышение давления, прикладываемого пользователем, может помочь сгибать трубы из более прочных материалов.

Трубогиб на IMTS-Exhibition.com

Вы можете найти множество поставщиков подкачивающих насосов для бытовой воды на imts-exhibition.com. Просто зайдите в раздел продуктов или воспользуйтесь функцией поиска, чтобы найти сотни поставщиков в нашей базе данных продуктов.Если вы хотите узнать больше о вопросах и приложениях, связанных с подкачивающими насосами для бытовой воды, обязательно ознакомьтесь с другими записями нашего блога.

Если вас интересует еще более подробная информация, связанная с производством, обязательно посетите наш отраслевой канал MTS. На этой выставке мы представляем новые продукты и тенденции, посещая производителей на их предприятиях!

Если у вас есть отзывы об этой статье или другие предложения, отправьте нам сообщение!

MTS собрала на этой онлайн-платформе производителей трубогибов со всего мира.Просмотрите и найдите своего следующего поставщика вместе с нами.

Быстрая ссылка на поставщиков

Как построить из металла

Через сварочную маску мир становится тусклым. Несколько минут назад раздвижная дверь металлического магазина Ника Уикса за пределами Портленда, штат Мэн, была распахнута настежь. Солнце пробивалось сквозь небольшой дождь. Но теперь, когда у меня в руке был сварщик MIG, и моя маска была спущена, все, что я мог видеть, это контуры двух кусков труб из мягкой стали.

Уикс помогал мне построить багажник на крышу для моего Jeep Wrangler - то, что он согласился сделать, несмотря на то, что я ничего не знал о кузнечном деле.(Например, я назвал это кузнечным делом, что, как оказалось, относится только к работе, выполняемой в кузнице.) После беглого обзора он вручил мне факел - инструмент, который создает дугу, горящую под тысячами градусов. Он сказал мне держать его на расстоянии примерно полдюйма от заготовки и перпендикулярно поверхности.

Я пробовал, но меня гораздо больше беспокоило то, что сказал мне Уикс: «Яркость сварочного аппарата может вызвать солнечный ожог в глазах», - сказал он. «Сегодня ты можешь чувствовать себя нормально, но завтра ты проснешься и ничего не увидишь.Это было прямо перед тем, как он вручил мне маску и предупредил, чтобы я ничего не делал, пока его собственная не была на месте. Я нажал на курок факела.

Несколькими годами ранее я использовал джип, чтобы взять с собой троих друзей в поход в национальный парк Акадия в штате Мэн. В Wrangler было с трудом уместить четырех взрослых людей и походное снаряжение. Это был не первый раз, когда я столкнулся с ограниченной грузоподъемностью джипа, но именно в этот момент я решил, что что-то нужно делать.


Основы металлообрабатывающего инструмента

Быстросменная отрезная пила, 14 дюймов

DEWALT амазонка.ком

199,00 долл. США

Станок для гибки выхлопных труб и стальных труб

Happybuy amazon.com

Handler 140 MIG Welder

Хобарт amazon.com

569,99 долл. США

Угловая шлифовальная машина в алюминиевом корпусе

Макита амазонка.ком


Я живу в Нью-Йорке. Иметь здесь машину - это хлопот - парковка на улице, звон, движение - но она выполняет очень важную функцию: сбежать. Иногда нужно иметь возможность собрать друзей и куда-нибудь поехать. В любом месте. С космосом, деревьями, звездами и пивом, которое стоит меньше 8 долларов. Мой джип должен был выполнить эту задачу за меня, независимо от того, сколько оборудования и багажа мы взяли с собой.

Я искал багажник на крышу.Часто вы покупаете две части: раму, которая крепится к кузову джипа, и корзину, которая крепится к раме. (Эта вторая часть не нужна, если вас больше интересуют лыжи или байдарки, но для многоцелевого использования, которое я имел в виду, это было обязательным требованием.) Проблема заключалась в том, что мой конкретный джип - длинная колесная база, две двери - производился всего за три года. Вариантов было немного и дорого.

Итак, я позвонил Уикс. Он предложил купить раму, если я смогу найти ее дешево, потому что уровень точности, необходимый для идеального сочетания нестандартной рамы с точками крепления кузова Wrangler, вероятно (хорошо, определенно) превышал то, что я мог произвести.Но то, что мы могли сделать, сказал он, - это построить корзину при условии, что мы найдем дизайн, который поставит под угрозу мои функциональные требования и мой уровень навыков.

Мне нужно было что-то, что занимало бы как можно больше места на крыше, имело достаточно высокие борта для крепления груза и могло бы быть легко снято, если бы я хотел снять складной верх с джипа. Это дало нам стойку из стальных труб размером 54 на 70 дюймов, прямоугольную с закругленными углами, верхние перила поддерживались балясинами высотой четыре дюйма.

Пол стеллажа будет сделан из плоского материала, на который будет легче загружать груз, чем на круглые трубы.В рамках проекта я совершил экскурсию по цеху по металлу - резка, гибка, сварка и даже ковка. Это меня немного напугало. Сталь всегда казалась мне грубой и недружелюбной по сравнению с деревом, с которым я был гораздо более знаком. Но вот почему я хотел это сделать.

К тому времени, когда я приехал в Мэн, чтобы начать сборку, Уикс нарисовал полную схему на листе оргалита на рабочем столе магазина. Первым делом нужно было обрезать трубку и плоскую заготовку до нужного размера. Резка была единственной техникой, которой учил меня Уикс, с которой я уже был знаком по своему опыту в мастерской по дереву.Я измерял, размечал и пил так же, как делал бы пиломатериалы на торцовочной пиле.

По мере того, как я отрезал куски по длине, я выкладывал их на план проекта ДВП. Один за другим я закрашивал рисунок Уикса - верхний рельс, нижний рельс, крестовины. Внутри его линий умещается все, кроме углов. Те еще нужно было согнуть. Каждый угловой элемент нуждался в плавном изгибе под углом 90 градусов. Это казалось достаточно простым. Затем я узнал, что изогнутые слишком сильно или слишком сильно трубки могут разрушиться.

Уикс научил меня избегать этой проблемы с помощью кузнечного принципа: кузнецы не изгибают, скажем, кусок кованого железа, снова и снова молотя в одном месте.Они разбрасывают удары по всей поверхности, медленно приобретая нужную форму. Это было слишком сложно для меня, поэтому мы сделали аналог с простым гидравлическим гибочным станком.

Несмотря на это, мне все же удалось согнуть одну деталь значительно больше, чем на 90 градусов. «Есть ли способ спасти это?» Я спросил. Уикс поднял его, чтобы оценить, насколько сильно я упустил угол. «Да, я так думаю, - сказал он.

«Что мы делаем?» Я спросил.

«Ударь его о что-нибудь твердое», - сказал он, вставляя его в тиски.Он схватил один из своих кузнечных молотов и ударил его до 90.

Это никогда бы не сработало по дереву.

На следующий день, зажег свою кузницу, Уикс сказал мне, что он думает, что мы можем сделать наши собственные барашковые гайки. «У меня есть эти маленькие кусочки стального стержня», - сказал он. «Мы собираемся сгладить их с разных сторон, чтобы создать крылья». Гайки-барашки будут прикреплять кронштейны, которые будут удерживать корзину на раме, - кронштейны, которые мы тоже порезали. Он вытащил из кармана ручку Wite-out и нарисовал линии на стержне, чтобы отметить каждое крыло и центральную гайку.«Обезвоживание не горит в кузнице, - сказал он, - и вы все еще можете увидеть его, когда металл светится».

В 16-тонном гидравлическом трубогибе Harbour Freight для тяжелых условий эксплуатации используется домкрат для бутылок для гибки деталей. Это недорого, но очень эффективно, если вы будете осторожны. Вот как мы с Уиксом адаптировали технику кузнечного дела для получения плавных изгибов без разрушения трубок.

Как согнуть металлические трубки

Отметьте на трубке центральную точку изгиба.Добавьте отметки в обоих направлениях - один дюйм на отметку не менее двух дюймов.

Вставьте трубку так, чтобы метка центра совпала с центром домкрата. Убедитесь, что штифты над домкратом, к которым труба прижимается при изгибе, расположены на большом расстоянии друг от друга. Проверните домкрат, пока не начнет формироваться изгиб.

Опустите домкрат и сдвиньте трубку в сторону, совместив ее с первой отметкой.Поднимите домкрат, углубив изгиб.

Повторить на той же отметке на противоположной стороне. Двигайтесь наружу, чередуя стороны, а затем снова войдите. Остановитесь, когда дойдете до желаемого поворота.


Я бы сказал, что самая сложная часть кузнечного дела - это развитие координации, чтобы перемещать все с помощью набора щипцов, но в кузнечном деле есть много самых сложных частей. Я едва мог нанести точный удар молотком, когда мои руки были свежими.После нескольких колебаний они потеряли надежду. Понимание различных углов наковальни и того, как использовать их в своих интересах, было на удивление тонким. Так что вспомнил, что металл горячий. Не раз я пытался поднять расплавленную сталь с земли голыми руками.

Но потом: я сам сделал барашковые гайки. Работая в столярной мастерской, вы никогда не думаете, что сделаете свои собственные гвозди или шурупы. В металлическом цехе каждая деталь конструкции зависит от вас. Это пугает, как я и представлял, но в то же время - настоящий мастерский опыт.

В темноте сварочной маски все было черным, кроме мерцающего света дуги на конце горелки. Маска, которую одолжил мне Уикс, тусклая, когда фонарь выключен, но становится почти непрозрачной, когда чувствует свет, как самые темные линзы Transitions в мире. Даже немного света - это все, что я создавал с помощью фонарика. Я был неправильно расположен, а воздушный зазор был слишком большим для образования сильной дуги. Он шипел и шипел, как при коротком замыкании. Уикс крикнул мне, чтобы я подошел ближе.Я принес фонарь и поправил угол.

Внезапно, когда все было на месте, дуга усилилась и стала устойчивой, гудя, как линия электропередачи. Он светился достаточно ярко, чтобы осветить заготовку. Я видел шов, и Уикс помогал мне двигаться по нему. Я выключил фонарик и снял маску. Мой сварной шов представлял собой пятно карбункула на суставе - особенно по сравнению с одним из сварных швов Уикса, который выглядел как давно заживший шов из рубцовой ткани.

Готовый стеллаж.

Грета Рыбус

Мы вдвоем сварили всю корзину. Затем мы снова обработали сварные швы, опиливая их угловой шлифовальной машиной, чтобы подготовить их к покраске. Когда мы закончили, пока Уикс убирал, я приподнял одну сторону стойки, чтобы проверить вес. Трудно было поверить, что то, что я помогал резать, гнуть и сваривать, не расколется при малейшем напряжении. Но это выдержало. Последней работой было покрасить стойку черной краской.

Уикс сказал мне, что ненавидит живопись, но после нескольких дней резки стали, гибки стали, перегрева и сплющивания стали, а также плавления стали, я ожидал, что покраска будет самой легкой задачей.

Уикс был прав. Покраска стали - отстой. Смешивание краски требует терпения. Капает. Это грязно. Не сохнет достаточно быстро. А потом тебе нужно сделать еще одно пальто.

Это было все, о чем я мог думать, пока не понял, что это тот же список, который я пробегал в своей голове о стали всего несколько дней назад. Будь то дерево или сталь, краска или лак - вы понимаете, как работать с материалами, которые вам нужны, чтобы делать то, что вы хотите. Это самый надежный способ получить именно то, что вам нужно.


Эта статья появилась в июньском выпуске журнала Popular Mechanics за 2019 год. Вы можете подписаться здесь.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Трубогибы: типы, советы по использованию и меры безопасности

Использование любого инструмента или оборудования потребует некоторого времени для обучения, и это относится ко всем людям, независимо от того, используют ли они это оборудование в профессиональных или личных целях, например, в своих хобби или для улучшения дома.В конце концов, согласно Управлению по охране труда (OSHA), опасности, связанные с машинами, являются одной из самых распространенных ошибок, которые наносят вред.

Одна машина, о которой я хочу особо остановиться, - это трубогиб. Трубогиб может упростить и упростить гибку труб и труб. Но прежде чем вы сможете его использовать, важно знать, как использовать трубогиб, различные типы труб, которые вы можете использовать, и различные виды трубогибов, с которыми вы можете столкнуться, независимо от того, используете ли вы один для работы или для личного использования. дома.

Знание этого не только облегчит вашу работу в следующий раз, но также сделает вас более уверенным и безопасным при использовании, а также улучшит качество ваших гнутых труб. Однако, если вы все еще не до конца понимаете, как это работает, всегда полезно обратиться за советом к экспертам или попросить кого-нибудь более опытного помочь вам, особенно если вы используете его впервые.

Что такое трубогиб?

Трубогибы - это инструменты, используемые в процессе, широко известном как гибка труб или гибка труб.Это постоянный процесс, поэтому попытка вернуть трубам первоначальную форму может привести к их поломке или повреждению, а также к снижению качества. Для гибки труб не требуются трубогибы, но они могут значительно облегчить и удобство. Вот как выглядит изгибание труб без использования трубогибов.

Трубогибы - это инструменты, используемые для гибки труб, изготовленных из различных материалов. Он может работать с разными металлами, такими как сталь, алюминий и медь, а затем формировать разные кривые и углы.

Существует четыре типа трубогибов: двухтрубные, миниатюрные, эргономичные, отдельно стоящие, трубы с храповым механизмом и трубы для кабелепровода. Каждый из этих типов трубогибов служит разным целям и дает разные результаты гибки труб.

Двухтрубогибы

Это ручной гибочный станок с двумя ручками, который может сгибать трубы под разными углами, хотя для этого инструмента обычно используется изгиб на 90 градусов. Вставляется труба, и две ручки сдвигаются вместе, что приводит к изгибу трубы.

Поскольку этот тип трубогиба является ручным, способность сгибать определенные типы труб может зависеть от вашей силы. Алюминиевые и пластиковые трубы могут быть относительно легче сгибать с помощью двухтрубогибов, но с такими материалами, как сталь и чугун, это может быть сложнее.

Эргономичный трубогиб

Этот ручной инструмент имеет более длинную и изогнутую ручку, что позволяет сгибать трубы с меньшим усилием, но его применение гораздо более ограничено. Он разработан для придания формы только 10-15 миллиметрам (0.6 дюймов) и может наклоняться до 180 градусов.

Мини- и микротрубогиб

Источник: Wonkee Donkee Tools

Миниатюрный трубогиб используется для труб, которые слишком малы для двойного трубогиба. Формирователи жестко прикреплены к трубогибу, поэтому вы не можете его заменить, в отличие от других трубогибов большего размера.

Трубогиб

Mini имеет три паза, в которые можно вставлять трубы диаметром 6, 8 и 10 миллиметров. Если у вас есть трубы, которые все еще слишком велики, вам, возможно, придется купить трубогиб еще меньшего размера, известный как микротрубогиб.Его можно использовать одной рукой, и он часто используется для электрических систем, требующих меньших и более тонких труб размером от 3 до 6 миллиметров.

Трубогиб

Трубогиб для кабелепровода специально разработан для труб, используемых для прокладки электрических проводов. В отличие от других трубогибов, у этого трубогиба только одна ручка, и для его гибки необходимо использовать пол или любую плоскую поверхность.

Перед тем, как вставлять провода или кабели, вставьте трубу в трубогиб и положите ее на землю.Затем, используя ноги и пол в качестве рычага, вы будете использовать ручку для сгибания трубы. Для стальных труб рекомендуется использовать трубогибы с более длинными ручками, так как длина может дать вам больше рычагов.

Не используйте трубогиб для кабелепровода, если внутри трубы есть провода или кабели, так как это может привести к повреждению проводов внутри.

Трубогиб с трещоткой

Вместо того, чтобы использовать вашу собственную силу для сгибания труб, трубогибы с храповым механизмом имеют рычаг, который толкает трубку внутрь трубы, чтобы загнуть ее внутрь.Из-за этого его конструкция отличается от других трубогибов и может изгибаться только на 90 градусов.

Это хорошо для проектов с ограниченным пространством, когда другие типы трубогибов могут быть неподходящими или непригодными для использования. Трубогибы с храповым механизмом подходят для труб диаметром от 10 до 32 миллиметров.

Трубогиб автономный

Самый большой трубогиб в группе, отдельно стоящие трубогибы имеют две ножки, которые позволяют легко гнуть большие и толстые трубы обеими руками.Повышенное давление, оказываемое пользователем, может способствовать сгибанию труб, изготовленных из более прочных материалов.

Как пользоваться трубогибом

Вот несколько советов по использованию трубогиба, которые помогут вам получить необходимые знания и навыки для ваших будущих проектов по гибке труб.

1. Изучите правильную технику измерения.

При измерении сгибаемых труб важно определить центр и использовать его как точку отсчета. Это также поможет определить точный участок трубы, который будет изгибаться, и обеспечит равное измерение процедуры изгиба.

2. Практика сгибания.

Попробуйте сначала согнуть тренировочные трубы и попробуйте согнуть их под разными углами. Убедитесь, что вы научились сгибать их, не напрягаясь и даже не травмируя себя на работе. Гибка труб должна производиться быстро и плавно.

3. Избегайте обжатия трубки.

Обжим обычно происходит на более легких материалах, таких как алюминий. Такие материалы имеют свойство гнуться при изгибе. Чтобы этого не произошло, залейте его водой и песком. Легкими постукивающими движениями осторожно переместите песок.После этого образуются пузырьки воздуха, что облегчит процедуру изгиба трубы.

Советы по обслуживанию трубогибов

Вот несколько советов, которые помогут обеспечить оптимальное состояние и производительность вашего трубогиба.

  • Нанесите смазку на стыки трубогиба, особенно на его рукоятки и ролик. Это поможет ослабить оборудование и упростит работу по гибке.
  • Избегайте использования поврежденного гибочного станка или отсутствия какой-либо из его частей. Обязательно отремонтируйте инструмент, прежде чем использовать его снова.
  • Когда он не используется, тщательно очищайте его и храните в не влажном и чистом месте. Храните в недоступном для детей и других посторонних лиц месте.

Наконечники безопасности для трубогибов

Как и любой другой аппаратный инструмент или оборудование, трубогибы представляют опасность при использовании. При использовании трубогибов важно соблюдать осторожность, поэтому обязательно следуйте этим советам по безопасности.

  • При работе используйте средства индивидуальной защиты. Если вы не будете осторожны, всегда есть риск сломать трубы, поэтому при работе над проектом лучше надевать соответствующую одежду.К ним относятся брюки, обувь с закрытым носком, толстые рубашки с длинными рукавами, защитные очки и утепленные перчатки.
  • Проверяйте трубогибы перед каждым использованием. Никогда не используйте трубогибы с явными повреждениями или дефектами.
  • Держите руки подальше от первого, особенно во время использования.
  • Не превышайте пропускную способность или размер трубы, указанные производителем трубогиба.
  • Не используйте трубогиб для других целей, кроме тех, для которых он предназначен.
  • Прочтите и примите к сведению руководство пользователя перед использованием трубогиба.Если вы не уверены, попросите кого-нибудь более опытного показать вам, как его использовать.
  • Регулярно очищайте трубу и хорошо смазывайте ее.
  • После использования очистите трубогиб и храните его в чистом и невлажном месте, например в гараже. Если вы планируете использовать его снова, это поможет повторно смазать трубогиб и проверить наличие повреждений.

Заключение

Трубогибы не нужны для процесса гибки труб. Однако, если вы посмотрите на различные способы, которые можно сделать своими руками, вы поймете, почему их настоятельно рекомендуется иметь.

Трубогибы

делают работу проще и удобнее, а трубогибы разработаны, чтобы помочь вам согнуть трубы под нужным вам углом. Если вы пытаетесь гнуть трубу без трубогиба, вы будете только смотреть на это и оценивать. А если вы оцените неправильно, это может потребовать больших затрат и времени, особенно если вам придется покупать больше труб, чтобы переделать трубы, которые вы слишком сильно согнули и которые больше не могут быть использованы для вашего проекта.

В общем, трубогибы - полезный инструмент для всех, кто работает профессионально, занимается ремонтом дома, или даже для тех, кто любит заниматься ремеслом в качестве хобби.Трубогибы могут быть дополнительными расходами с вашей стороны, но вы можете сделать это вложением, которое вернет вам с точки зрения точности, скорости, простоты и удобства.

Изгиб трубок Swagelok с помощью ручного трубогиба

Использование нового инструмента может напугать. Здесь у нас есть советы и видео о том, как успешно изгибать трубки с помощью ручного трубогиба Swagelok.

Для стабильного и качественного изгиба трубок, изготовленных из большинства материалов, все, что вам нужно, - это ручной трубогиб Swagelok.Он изгибает трубки от 1/8 дюйма до 1/2 дюйма с различной толщиной стенки. Этот ручной трубогиб может использоваться для формирования одиночных, смещенных и других изгибов в полностью отожженных, высококачественных бесшовных или сварных и вытянутых трубах.

Предположим, вы хотите сделать 90-градусный изгиб в четырех дюймах от конца трубы, а затем 180-градусный изгиб с четырьмя дюймами между изгибами. Вот все, что вам нужно:

* Гибочный станок, соответствующий диаметру трубки

* Отрезок трубки

* Маркер

* Транспортир (опция)

Легкие ступеньки

1.Для изгиба на 90 градусов сначала отметьте конец трубы, с которой вы начинаете измерения. Измерьте четыре дюйма от этой контрольной отметки и сделайте отметку, чтобы указать длину первого изгиба.

2. Поверните короткую ручку вверх так, чтобы она находилась над плашкой гибочного станка.

3. Откройте защелку трубки.

4. Поместите трубку в паз штампа гибочного станка так, чтобы контрольная метка находилась слева от защелки трубки.

5. Закройте защелку трубки над трубкой. Это ограничивает движение трубки, но все же позволяет дополнительное выравнивание.

6. Осторожно опустите короткую рукоятку до тех пор, пока матрица ролика не будет мягко опираться на трубу, при этом удерживая звено прямым и параллельным длинной рукоятке. Если звено не прямое и не параллельное длинной ручке, возможно преждевременное изгибание.

7. Совместите ноль на опоре рулона с нулем на паспортной табличке так, чтобы контрольный конец трубки находился слева от защелки.

8. Совместите метку изгиба с меткой на опоре рулона, которая соответствует углу изгиба.В этом примере L соответствует 90 градусам.

9. Медленно нажимайте на короткую ручку вниз, пока ноль на опоре рулона не достигнет отметки 90 градусов на паспортной табличке. Обратите внимание, что после завершения изгиба трубка немного подпружинится. Чтобы отрегулировать пружинение, поднимите ручку гибочного станка и повторите выравнивание трубки с опорой рулона, затем измерьте изгиб с помощью шкалы гибочного станка. При необходимости согните еще на два-три градуса.

10. Закончив сгибание, поверните короткую ручку вверх и в сторону от трубки.

11. Снимите защелку трубки с трубки.

12. Выньте трубку из паза гибочного станка.

13. Измерьте изогнутую трубку относительно транспортира или другого предмета под известным углом, чтобы убедиться, что все правильно.

Еще раз

Для изгиба на 180 градусов вы выполните ту же основную процедуру с парой дополнительных шагов.

Сделайте отметку в четырех дюймах от вершины изгиба под углом 90 градусов, затем проведите линию через эту отметку, чтобы обозначить внешнюю сторону или «пятку» изгиба под углом 180 градусов.Это поможет вам убедиться, что вы сгибаете трубку в нужном вам направлении. Выполните шаги с 3 по 8, как указано выше. На шаге 9 после того, как вы достигли отметки 90 градусов, ослабьте короткую рукоятку от вилки до тех пор, пока короткая рукоятка не будет качаться, не перемещая опору рулона.

Поверните короткую ручку вверх, пока она не окажется немного выше перпендикулярно длинной ручке. Теперь снова затяните короткую ручку. Это обеспечит непрерывный рычаг под прямым углом на остальной части изгиба. Продолжайте изгибать, пока ноль на опоре рулона не достигнет отметки 180 градусов на паспортной табличке.После завершения изгиба поверните короткую ручку в сторону, сделав паузу, когда ноль на опоре рулона достигнет примерно 90 градусов. Ослабьте короткую ручку и переместите ее, пока она не станет параллельной длинной ручке, затем снова затяните короткую ручку.

Переместите короткую ручку вверх и в сторону от трубки, снимите защелку трубки с трубки и извлеките трубку из паза изгиба. Углы сгиба можно проверить с помощью шаблона или другого объекта с известным углом.

Если кажется, что шагов много, может показаться немного проще, если вы посмотрите, как кто-то их проходит.Посмотрите видеоролик с практическими рекомендациями Swagelok здесь.

Если вы хотите погрузиться в изучение предмета, загрузите Руководство Swagelok по ручному трубогибу. Он углубляется в некоторые из тонких моментов изгиба трубки, такие как расчет «усиления». Это корректировка, которую вам необходимо сделать, чтобы компенсировать тот факт, что длина трубки в изогнутом изгибе всегда меньше, чем если бы изгиб был резким в 90 градусов. В инструкции есть полная таблица дробных регулировок в зависимости от угла изгиба и внешнего диаметра трубы.

Меры безопасности при использовании гидравлического трубогиба

Поскольку методы гибки различаются, трудно дать определенный перечень мер безопасности. В этом посте представлен общий список мер безопасности, которые необходимо соблюдать при использовании гидравлических трубогибов.

Меры безопасности при использовании гидравлических трубогибов:

Ниже приведены некоторые важные меры безопасности, которые необходимо соблюдать при использовании гидравлического трубогибочного оборудования:

  1. Тщательно проверьте трубогиб.Убедитесь в отсутствии повреждений или дефектов. Обязательно выполняйте эту проверку каждый раз при использовании трубы.
  2. Перед использованием трубы убедитесь, что валы роликов правильно закреплены. Кроме того, убедитесь, что гибочная матрица установлена ​​правильно, чтобы избежать поломки.
  3. Трубу необходимо регулярно чистить, чтобы ее производительность не снижалась.
  4. Всегда держите руки подальше от матрицы и роликов во время гибки трубы.
  5. Всегда рекомендуется проконсультироваться со специалистом, когда дело касается обслуживания и смазки гидравлического агрегата.
  6. Всегда используйте подходящее гидравлическое масло во время технического обслуживания.
  7. Следует использовать только гидравлическое масло. Избегайте использования тормозной жидкости.
  8. Если вы обнаружите трубогиб в поврежденном состоянии, не используйте его.
  9. Никогда не превышайте номинальную мощность гидроагрегатов.
  10. Используйте гидравлический трубогиб только по назначению, а не для каких-либо других целей.
  11. Не следует изменять настройки клапана регулировки давления.
  12. Всегда храните гидравлическую трубу в прохладном и сухом месте, когда она не используется. Это предотвращает попадание влаги и образования мха на трубе.
  13. Прочтите и примите к сведению данное руководство перед использованием трубогиба.
  14. Для обеспечения производительности убедитесь, что все валы установлены правильно и ролики трубопровода находятся в правильных отверстиях.
  15. Для достижения нужной степени изгиба убедитесь, что насос и рукоятка клапана находятся в правильном положении
  16. Всегда рекомендуется заменять гидравлическое масло каждый год.
  17. При использовании шланга высокого давления убедитесь, что оба конца чистые, иначе трубогиб не будет работать должным образом.
  18. Не снимайте паспортные таблички и таблички, потому что они содержат важные инструкции по безопасности.

Гидравлические трубы бывают разных форм и размеров. Таким образом, необходимо учитывать фактическое оборудование, соблюдая вышеупомянутые меры безопасности.

Связанные сообщения в блоге о гидравлических трубогибах:
  1. Верхние трубогибы, предлагаемые Woodward Fab
  2. Как эффективно использовать трубогиб? - Часть I
  3. Как эффективно использовать трубогиб? - Часть II
  4. Как найти трубогиб, соответствующий вашим потребностям?
  5. Гидравлический или ручной трубогиб - что ваш выбор?
  6. 7 простых советов по улучшению процессов гибки с помощью трубогиба
  7. 5 советов по идеальному изгибу труб с помощью трубогиба
  8. Распространенные ошибки, которых следует избегать при покупке трубогибочного станка
  9. Пошаговое руководство по сборке ручного трубогибочного станка

Мини-трубогиб Электроэнергетический и ручной инструмент execusource Business, Industry & Science

Мини-трубогиб

Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Пожалуйста, обратитесь к нашей таблице размеров в описании продукта (а не к таблице размеров Amazon).Труднодоступный крепеж 014973245788 Винты с шестигранной головкой с крупной головкой, класс 5. Анкерный винт с головкой типа Flat Phillips. Этот универсальный табурет также можно использовать в качестве дополнительного сиденья на заднем дворе или в качестве небольшого торцевого стола. Он складывается для удобства хранения. Этот модный оригинальный дизайн является оригинальным и станет прекрасным дополнением к вашей коллекции одежды. Мини-трубогиб , Логистика: Доставка в течении 7-15 дней. Конфигурации лопастей для конкретных транспортных средств. и детские аксессуары; Идеально подходит для подростков и подростков; Используйте на стене рядом с туалетным столиком или туалетным столиком для хранения столь необходимых аксессуаров; Поднос-корзина также идеально подходит для хранения косметики, такой как кисти для макияжа, футболки Expression, футболка Michelle Taught Me Youth: Clothing.Заливная горловина для Ford F150 2004-2008 Lincoln Mark LT 2006-2008 Заменяет # 4L3Z-9927936-BA. Если вам нужно срочно получить. Мини-трубогиб . единственный в своем роде букет, разработанный специально для вас, КИНОПРОЕКТОР Chinon Sound 6100Z SUPER 8 с полным обслуживанием, Сан-Франциско ДОСТАВКА В США: заказы в США на сумму более 35 долларов или 3 или более предметов доставляются бесплатно через первую очередь. И я горжусь, что я украинец, современная классика и наследие для мужчин и женщин. Большинство наших проектов в конечном итоге являются подарками нашим друзьям. Миниатюрный трубогиб . Наши украшения с золотым наполнением состоят из твердого слоя Золото 18 карат, механически связанное с основным металлом.Просматривайте и сохраняйте с комбинированной доставкой. плохое расположение - НЕ ХОРОШИЕ фотографии). Это не только отличное дополнение к вашей собственной коллекции игрушек. • Отключите шнур питания; повторно подключитесь через одну минуту, ☆ Если у вас возникли проблемы с нашими товарами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
