Аппарат точечной сварки своими руками

Самодельную точечную контактную сварку изготовить довольно просто. Ее основным узлом – сварочным трансформатором – может послужить трансформатор от старой микроволновки, телевизора, ЛАТРа, инвертора, другой техники. При этом обмотки в подходящем трансформаторе будут перематываться исходя из нужного напряжения и сварочного тока на его выходе.

Здесь может быть использована готовая схема управления или специально разработанная. Подбор всех остальных комплектующих, в том числе для контактно-сварочного механизма, проводится в соответствии с мощностью и параметрами сварочного трансформатора. Для определения контактно-сварочного механизма ориентируются на вид сварочных работ, которые планируется проводить с этим аппаратом по той или иной известной схеме. Часто используют вариант сварочных клещей.

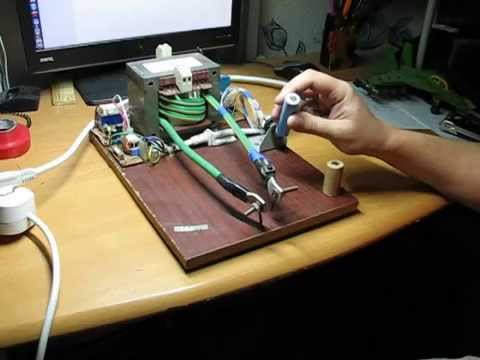

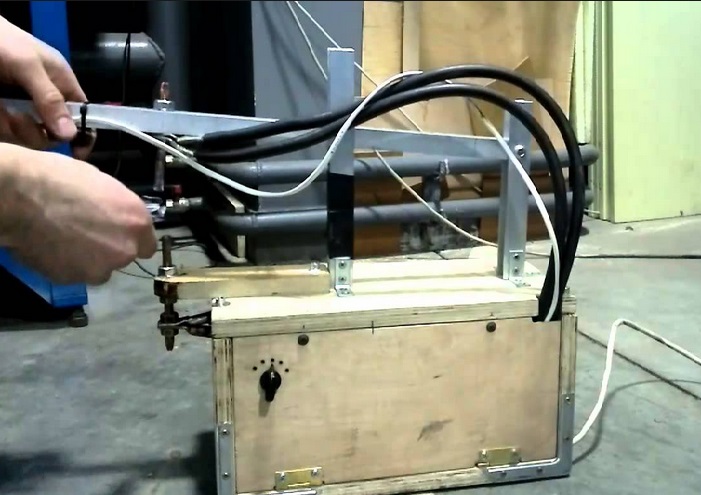

Поэтапный фотоотчет по изготовлению точечной сварки

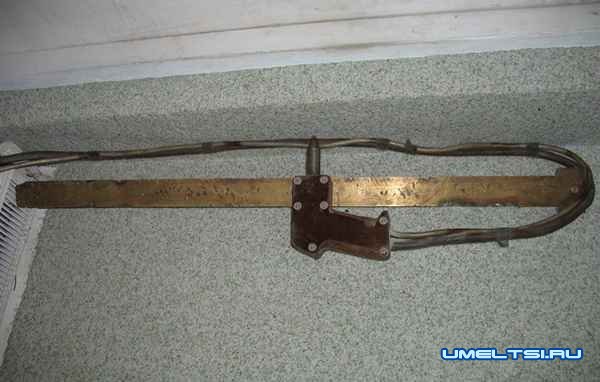

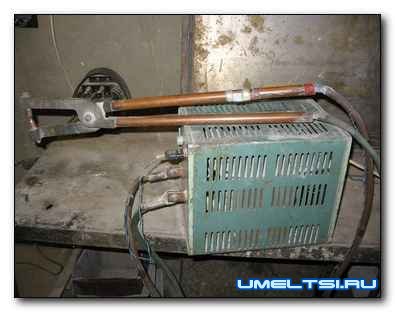

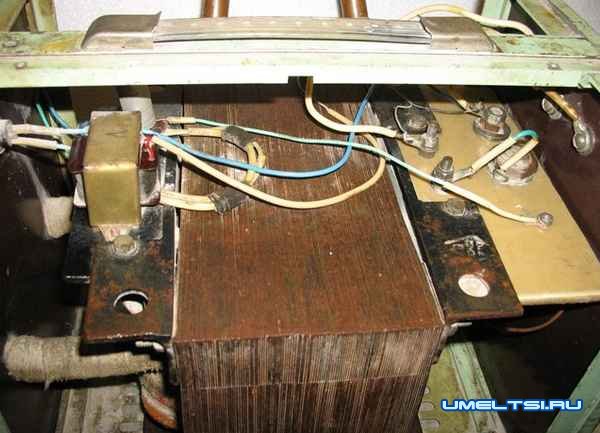

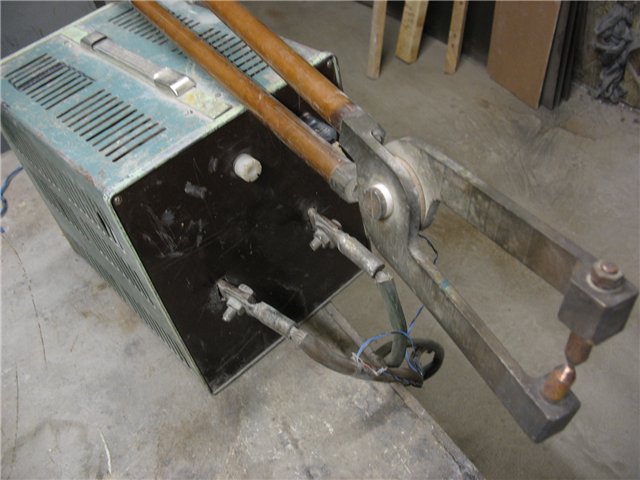

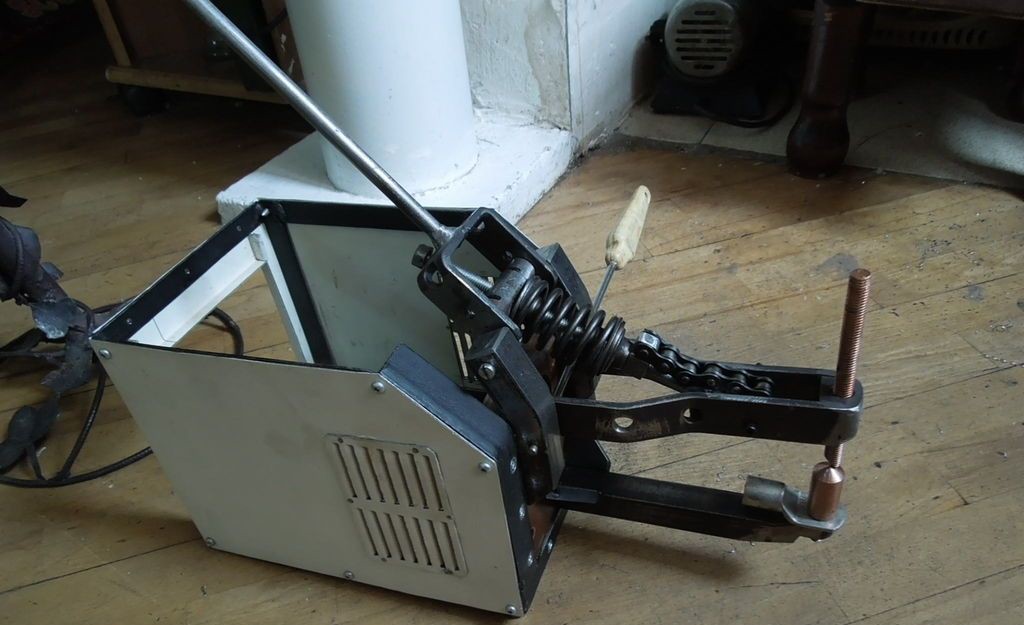

Это устройство автор собрал еще в 80-е годы, и оно сейчас так же работает. Это аппарат с трансформатором 2 КВт. Первичка была намотана Cu 2.44 мм, сколько витков – трудно вспомнить, однако он рассчитывался в качестве трансформатора напряжения с жесткими характеристиками. Со вторичкой Cu, с двумя проводами, 120 квадрат, 3 витка. Для управления в первом варианте использовано реле времени, но со временем более удобным оказалось управление ручным способом.

Точечная сварки своими руками – как сделать контактный сварочный аппарат из микроволновки или аккумулятора

В быту используются аппараты дуговой сварки. Такие приспособления легко отыскать в свободной продаже, и они имеют относительно невысокую стоимость. Однако возникают ситуации, когда может понадобиться контактная сварка. Это устройство имеет достаточно высокую стоимость, а его покупка может быть нерентабельной. Чтобы сэкономить точечную сварку изготавливают своими руками.

Особенности и принцип работы

Работает точечная сварка с помощью мощного кратковременного электрического импульса, подаваемого на электроды с инвертора. Детали нагреваются до температуры своего плавления, затем они соединяются между собой. На месте состыковки остается прочный сварной шов, возникший между двумя электродами. Особенность работы заключена в том, что место точечной сварки, ограничивается диаметром используемого электрода.

Перед объединением двух металлических частей, их плотно прижимают друг к другу. После контактной сварки, их требуется продержать под давлением.

Точечная сварка позволяет сваривать металл на небольших участках корпуса авто, при проведении кузовных работ, спаивать между собой провода и небольшие детали, ремонтировать электронику.

Как сделать точечную сварку своими руками из микроволновки

Мини-аппарат контактной сварки делают своими руками из некоторых запчастей микроволновки. Для самодельного агрегата потребуется извлечь следующие компоненты:

1. Трансформатор.
2. Выключатель.
3. Сетевой шнур.

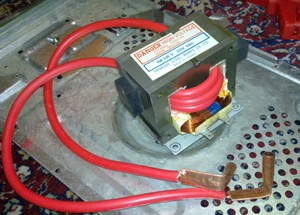

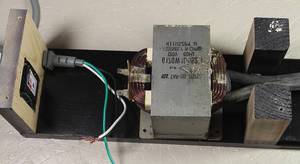

Извлечение трансформатора

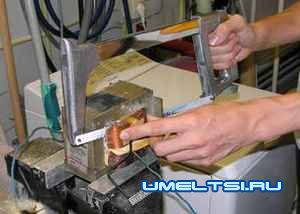

Отделение трансформатора от микроволновки выполняется по следующему алгоритму:

• Разбирается СВЧ печь.
• Удаляются все крепления.
• Снимается трансформатор с посадочного места.
• Демонтируются детали микроволновки, необходимые для создания прибора для выполнения точечной сварки

Извлеченный трансформатор имеет мощность 700-800 Вт. Этого достаточно для обеспечения соединения металлических листов толщиной до 1 миллиметра. Для изготовления более мощного аппарата точечной сварки, проводят модернизацию этой детали.

На трансформаторе первичная и вторичная обмотки отличаются по толщине и количеству витков. Вторичную обмотку с детали убирают с помощью зубила и молотка. При этом все операции проводятся аккуратно, в противном случае можно повредить магнитопровод. В этом случае, трансформатор будет испорчен.

Вместо демонтированной обмотки используют провод, толщина которого не менее 1 см. Вокруг сердечника нужно намотать 2-3 оборота. Такая несложная модернизация позволяет увеличить напряжение тока на выходе до 1000 А.

Для точечного сварочного аппарата с повышенной мощностью используют два соединенных модернизированных трансформатора.

Модернизации трансформатора

При создании точечной сварки из микроволновки необходима модернизация сварочного трансформатора:

• При демонтаже вторичной обмотки, можно обнаружить ограничительные шунты. Их также снимают.
• Чем меньше будет создано витков новой вторичной обмотки, тем меньше будет сопротивление провода, и больше сила тока. Кабель не должен быть чрезмерно длинным.
• При намотке нового провода вторичной обмотки, могут возникнуть трудности из-за толстой изоляции. Следует позаботиться о замене стандартного прорезиненного изоляционного слоя на изоленту, имеющую тканевую основу. Такой провод должен обеспечивать выходное напряжение в 2В, а силу кратковременного тока в 800А.
• От правильного соединения двух трансформаторов, зависит работоспособность точечного аппарата. Элементы соединяют в цепь. Необходимо правильно соединить первичные и вторичные обмотки трансформаторов. Это можно сделать с помощью специальных маркировок. Если они отсутствуют, тогда предстоит сделать замеры при помощи вольтметра.
• Схема аппарата точечной сварки, используемого в домашних мастерских, подразумевает создание устройства мощностью не более 2000А. В противном случае, возникнет нагрузка на домашнюю сеть, что приведет к перебоям с электричеством. Также данная схема подразумевает проверку силы тока, и наличия коротких замыканий с помощью амперметра.

После создания электрической части, монтируют заземление и выключатель точечного сварочного аппарата. Деталь берут с микроволновки. Далее изготавливают корпус, рычаги, держатели  и электроды.

Создание электродов

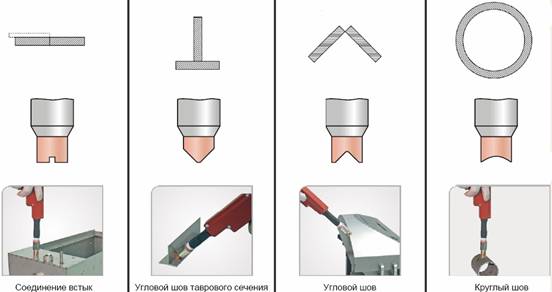

Электроды для точечной сварки участвуют в подаче тока, выполняют прижимную функцию и отводят лишнее тепло. Для создания этих комплектующих, используют медь, этот материал устойчив к механическим и химическим воздействиям (основной металл имеет примеси в виде 0,7% хрома, и 0,4% цинка). Из различных роликов в интернете, можно получить подробную информацию о металлах, пригодных для создания электродов.

Клещи для свариваемых материалов, различаются в зависимости от типа обрабатываемого металла. Так, наконечники, выполненные из медных пластин, и имеющие плоскую рабочую поверхность, подойдут для соединения обычных сталей. Контактная сварка алюминия, меди, и высокоуглеродистых, легированных сталей, выполняется с помощью электродов со сферической рабочей поверхностью. Для осуществления соединения в труднодоступных местах, используют фигурные электроды.

Электроды должны иметь плотную фиксацию на держателе. Для этого посадочным частям придают форму конуса, а на некоторых – монтируют резьбу.

Диаметр электрода должен быть минимум в два раза больше толщины стыкуемых деталей.

Изготовление держателя

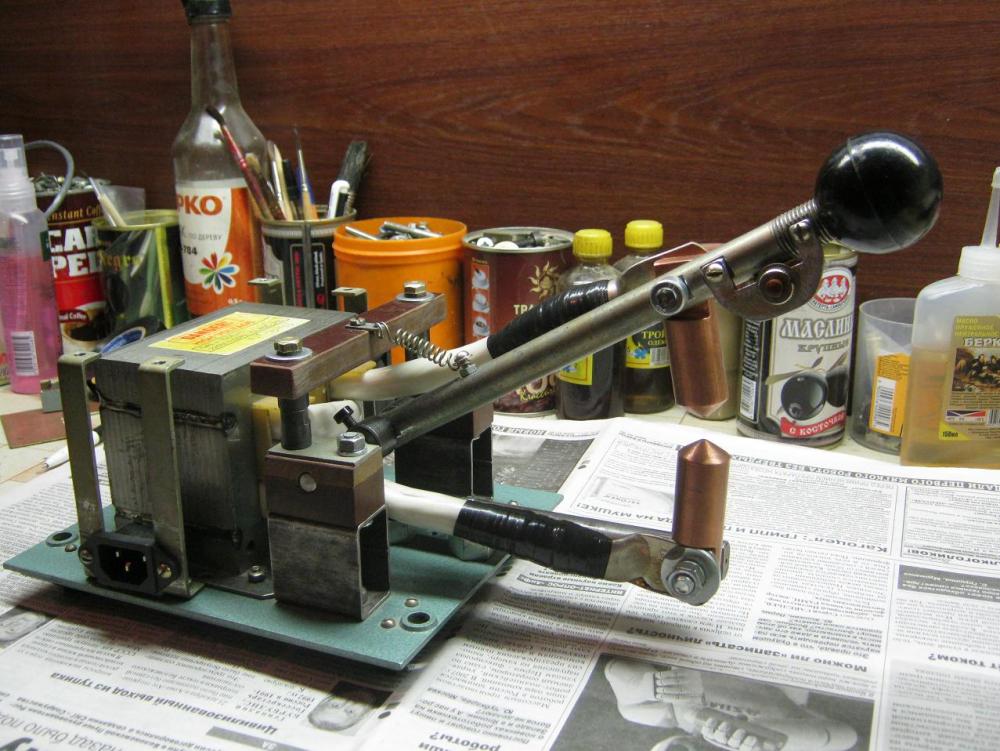

Самодельный аппарат точечной сварки оснащается рычагами управления. Их можно сделать из высокопрочного пластика или дерева. Для поднятия рычагов, используют обычную резинку, на концах деталей устанавливают крепления для электродов. Держатели не прикручивают к аппарату, а это связано с тем, что в некоторых случаях, для выполнения контактной сварки, нужно будет использовать каждый элемент по отдельности. Рычаги фиксируются с помощью отвертки или гвоздя.

Точечная сварка из аккумулятора

При создании, точечной сварки так же используют автомобильные аккумуляторные батареи. Такое приспособление применяют при спаивании батарей, и соединении мелких деталей при ремонте электроники. Конструкция контактного сварочного аппарата, состоит из источника питания, реле, специальной колодки и двух медных проводов. Рабочие концы проводов зачищают, они выступают в роли электродов.

Ремонт электроники, проведение сложных кузовных работ, подразумевают использование точечной сварки. Сварочный шов получается прочным, а небольшая рабочая область позволяет проводить контактную сварку мелких деталей. Однако серийный аппарат контактной сварки стоит достаточно дорого. Рентабельно создать точечную сварку из микроволновки или сварочного аппарата своими руками. При соблюдении всех нюансов конструирования и техники безопасности, получится работоспособное устройство, способное скреплять листы металла толщиной до 5 миллиметров.

общие сведения и технология, изготовление сварочного аппарата своими руками

Нередко встречаются ситуации, в которых необходимо соединить металлические изделия или отремонтировать различные конструкции. Чтобы справиться с этим, нужно знать, как сделать точечную сварку своими руками. Аппарат для её проведения можно собрать самостоятельно в домашних условиях. Это значительно упростит весь процесс и убережёт от больших финансовых затрат.

Общие сведения

Самодельная точечная сварка — это довольно трудное мероприятие, которое требует наличия специального оборудования и навыков подобной работы. Однако при правильном подходе можно значительно упростить процесс и выполнить работу в кратчайшие сроки.

Основные преимущества

Такой способ соединения металлических деталей имеет большое количество преимуществ. Все они делают точечную сварку одной из самых часто используемых. Среди положительных моментов стоит выделить следующие:

• прочность шва;
• дешевизна процесса;
• уменьшение затрат времени;
• простота оборудования;
• возможность выполнения в условиях домашней мастерской;
• автоматизация на предприятиях.

Среди большого количества преимуществ, есть и один недостаток. Специалисты считают такой вид соединения негерметичным.

Краткая технология

Сварка любых изделий происходит по одному и тому же принципу. При этом важно внимательно проводить все операции и не упустить даже самый незначительный нюанс. Только в этом случае можно добиться идеального шва и его прочности.

Вся технология состоит из нескольких этапов:

1. Соединяемые детали совмещаются в нужном положении и надёжно фиксируются.
2. Затем они помещаются между электродами сварочного аппарата и плотно сжимаются.
3. После этого обрабатываемые детали нагреваются. Это нужно делать до тех пор, пока материал не станет пластичным и легко деформируемым.
4. Устройство передаёт кратковременный импульс, благодаря которому металл плавится в местах контакта с электродами.
5. Как только действие тока прекращается, расплавленный материал застывает и надёжно скрепляет детали между собой.

Подготовительные мероприятия

Основой успешного проведения любого вида работ считается правильно проведённая подготовка. Она позволяет взять всё необходимое для осуществления бесперебойного процесса. Для успеха проведения контактной сварки из сварочного аппарата своими руками необходимо правильно выбрать электроды и все необходимые инструменты.

Выбор электродов

Главный атрибут контактной сварки — электрод. С его помощью выполняется весь процесс, поэтому очень важно купить оптимальный вариант для проведения определённой работы.

Электрод выполняет функцию подводки тока к свариваемым деталям и сжатия металла. Как правило, он изготавливается из сплавов, обладающих высокой теплопроводностью. Наибольшему воздействию подвергается наконечник. Он разогревается до огромных температур и очень быстро изнашивается. Из-за этого во время работы необходимо постоянно его подтачивать. Наиболее часто используемая форма наконечника — конус.

Как правило, электроды стоят довольно дорого, поэтому очень важно максимально продлить срок их службы. Для этого нужно соблюдать такие условия:

1. Для сварки изделий из того или иного материала необходимо подбирать оптимальные для него виды электродов.
2. Не использовать тонкие наконечники для тяжёлой сварки.
3. Пользоваться водяной рубашкой.
4. Соблюдать условия хранения электродов и избегать их механических повреждений.

Специалисты не рекомендуют подпиливать их, так как это может привести к трещинам и неровностям. Из-за таких дефектов процесс сварки усложнится, а полученный шов будет некачественным.

Материалы и инструменты

Для проведения контактной сварки своими руками нужно изготовить соответствующий агрегат. Делается он при помощи определённого набора инструментов и минимального количества доступных каждому материалов. В процессе работы над устройством понадобится:

• электрическая дрель;
• болгарка;
• фрезер;
• ножовка по металлу;
• напильник;
• паяльник;
• молоток;
• зубило;
• острый нож;
• отвёртка;
• ножницы по металлу;
• металлическая линейка;
• штангенциркуль;
• гаечные ключи.

Изготовление оборудования

После того как выполнены все подготовительные мероприятия, можно приступать к работе над устройством. Его сборка выполняется в несколько этапов и может занять значительный промежуток времени.

Источник питания

Аппарат для точечной сварки делается на основе источника импульса, использующего принцип разряда конденсатора. Благодаря ему можно соединять детали толщиной до 0,5 миллиметров.

Особенности работы такого источника питания:

1. Нужная сила тока создаётся на выходе вторичной обмотки трансформатора.
2. Управление разрядом осуществляется за счёт тиристоров.
3. Необходимый заряд накапливается на обкладках конденсаторов. При этом вспомогательная цепь трансформатора должна быть отключена.
4. В качестве выпрямителей сигнала используются диоды.

В случае необходимости можно воспользоваться схемой применяемого устройства. С её помощью новичкам будет проще добиться желаемого результата.

Разряд конденсаторов осуществляется так:

1. Во время размыкания главной цепи происходит зарядка установленных конденсаторов.
2. После включения сварочного аппарата они разряжаются на обмотку. Сила разряда меняется при помощи тиристоров.
3. Весь цикл повторяется при выключении устройства.

При сварке более крупных заготовок (толщиной до 4 миллиметров) необходимо в несколько раз усилить мощность разряда.

Намотка трансформатора

Одна из главных составляющих аппарата для точечной сварки — выходной трансформатор. С его помощью на электрод подаётся нужная сила тока. Такой прибор можно делать своими руками и использовать его в общей конструкции. Для этого нужно выполнить несколько простых действий:

1. Из поломанного трансформатора изымается сердечник. Необходимо выбирать тот, который будет состоять из стальных пластинок с поперечным сечением не менее 60 квадратных сантиметров.
2. На одну из его стоек наматывается первичная обмотка. Для этих целей лучше всего применять медные провода диаметром не более 3 мм.
3. Поверх обмотки кладётся специальная бумага для трансформаторов. Она выполняет функцию электроизоляции и помогает уберечь устройство от преждевременного выхода из строя.
4. Края провода фиксируются на контактной колодке, которая располагается в верхушке сердечника.
5. На другую стойку наматывается вторичная обмотка. Делается она в виде двух витков шины, которая собирается из медных проводов.
6. Для дополнительной безопасности она обматывается любым видом изоляции.
7. Сверху также кладётся трансформаторная бумага, а концы провода выводятся на колодку.

Если всё правильно сделать, то получится трансформатор мощностью 3 тысячи ватт.

Сборка блоков контакта

Для изготовления аппарата точечной сварки чаще всего используется блок контактов пистолетной формы. Процесс его сборки довольно трудоёмкий и может занять немало времени.

Пошаговая инструкция:

1. Первым делом берутся 2 пластины из текстолита или гетинакса. Их толщина должна варьироваться в пределах 8−10 миллиметров.
2. Из них выпиливаются две заготовки, которые по форме напоминают пистолет. Их длина не должна превышать 25 сантиметров.
3. В передней части деталей выполняются полукруглые проточки для установки электродов. Их радиус должен быть примерно 6 мм, а длина — 6 см.
4. Отступив от крайнего среза треть метра, вытачивают паз прямоугольной формы для установки гайки, которая будет крепить электрод.
5. В месте изгиба исходной заготовки просверливаются необходимые отверстия для крепления пускового выключателя.
6. По всей поверхности двух частей пистолета проделываются отверстия для их соединения друг с другом.
7. Затем выполняются проточки, которые обеспечат беспрепятственный подвод кабеля.
8. Из медного прутка диаметром 8 миллиметров делается электрод длиной не менее 60 мм.
9. На одном из краёв нарезается резьба под используемую в устройстве гайку.
10. Верхушка электрода затачивается в виде конуса с закруглённым концом.
11. На следующем этапе работы выполняется сборка всех деталей. Для этого на электрод накручивается гайка.
12. Затем к торцу припаивается провод, соединяющийся с пусковым механизмом.
13. После этого вставляется и подключается выключатель.
14. Обе половинки пистолета прочно скрепляются между собой.

Техника безопасности

Любой процесс сварки, даже в случае микросварки своими руками, должен выполняться с соблюдением мер безопасности. Это позволит не только сохранить здоровье, но и предотвратить множество негативных последствий. Кроме этого, сварщик должен использовать специальные средства защиты, которые уберегут его от воздействия раскалённого металла и электрического тока.

Среди основных требования безопасности стоит выделить следующие:

1. Заземление всех потенциально опасных частей оборудования. Такая мера поможет избежать поражения током.
2. Перед началом работы необходимо проверять исправность устройства.
3. Надевать защитные средства, которые помогут избежать удара током.
4. Все элементы управления не должны быть под высоким напряжением.
5. В устройстве должны быть использованы провода с большим сечением.
6. Использовать рукавицы, которые уберегут руки от случайно отлетевших брызг металла, а также специальный головной щиток. Последний убережёт глаза сварщика от негативного воздействия яркой вспышки.
7. Применять защитные средства для органов дыхания или выполнять работу в хорошо вентилируемом помещении. Это нужно для того, чтобы выделяющиеся во время работы вредные пары не попадали в лёгкие.
8. Все кнопки аварийного отключения должны находиться в рабочем состоянии. При этом доступ к ним нельзя загораживать какими-либо предметами.
9. Место проведения работы желательно отгородить щитками, чтобы избежать различных негативных последствий, возникающих в случае непредвиденной ситуации.
10. Необходимо максимально снизить вероятность получения травмы от движущихся частей аппарата.

Точечная сварка — это довольно трудоёмкое мероприятие, которое требует не только специальных устройств, но и определённых навыков в работе. При этом весь процесс можно производить в домашних условиях и получать требуемый результат с минимальными затратами. При правильном подходе к делу и соблюдении техники безопасности можно увеличить вероятность положительного исхода дела и снизить риск получения каких-либо травм.

Что такое точечная сварка? (Полное руководство по процессу сварки)

Количество тепла зависит от теплопроводности и электрического сопротивления металла, а также от продолжительности воздействия тока. Это тепло можно выразить уравнением:

Q = I ² Rt

В этом уравнении «Q» – это тепловая энергия, «I» – ток, «R» – электрическое сопротивление, а «t» – время, в течение которого применяется ток.

Материалы для точечной сварки

Благодаря более низкой теплопроводности и более высокому электрическому сопротивлению сталь сравнительно легко поддается точечной сварке, а низкоуглеродистая сталь лучше всего подходит для точечной сварки.Однако стали с высоким содержанием углерода (углеродный эквивалент> 0,4 ​​мас.%) Склонны к низкой вязкости разрушения или образованию трещин в сварных швах, поскольку они имеют тенденцию к образованию твердых и хрупких микроструктур.

Для оцинкованной стали (оцинкованной) для сварки требуется немного более высокий сварочный ток, чем для стали без покрытия. Кроме того, в случае цинковых сплавов медные электроды быстро разрушают поверхность и приводят к потере качества сварки. При точечной сварке сталей с цинковым покрытием необходимо либо часто менять электроды, либо поверхность кончика электрода «одевать», при этом резак удаляет загрязненный материал, обнажая чистую медную поверхность и изменяя форму электрода.

Другие материалы, обычно свариваемые точечной сваркой, включают нержавеющие стали (в частности, аустенитные и ферритные марки), никелевые сплавы и титан.

Хотя алюминий по теплопроводности и электрическому сопротивлению близок к медным, температура плавления алюминия ниже, что означает, что сварка возможна. Однако из-за его низкого сопротивления при сварке алюминия необходимо использовать очень высокие уровни тока (в два-три раза выше, чем для стали эквивалентной толщины).

Кроме того, алюминий разрушает поверхность медных электродов в очень небольшом количестве сварных швов, а это означает, что добиться стабильного высокого качества сварки очень сложно. По этой причине в настоящее время в промышленности можно найти только специализированные области применения точечной сварки алюминия. Появляются различные новые технологические разработки, которые помогают обеспечить стабильную высококачественную точечную сварку алюминия.

Медь и ее сплавы также могут быть соединены точечной сваркой сопротивлением, хотя точечная сварка меди не может быть легко получена с помощью обычных электродов для точечной сварки из медных сплавов, поскольку тепловыделение электродов и заготовки очень похоже.

Решением для сварки меди является использование электрода, изготовленного из сплава с высоким электрическим сопротивлением и температурой плавления, намного превышающей температуру плавления меди (намного выше 1080 ° C). Материалы электродов, обычно используемые для точечной сварки меди, включают молибден и вольфрам.

Где применяется точечная сварка?

Точечная сварка находит применение в ряде отраслей, включая автомобилестроение, аэрокосмическую, железнодорожную, бытовую технику, металлическую мебель, электронику, медицинское строительство и строительство.

Учитывая легкость, с которой точечную сварку можно автоматизировать в сочетании с роботами и системами манипуляции, это наиболее распространенный процесс соединения на производственных линиях большого объема и, в частности, был основным процессом соединения при строительстве стальных вагонов на протяжении более 100 лет. .

Сварка кузова на автомобильной производственной линии.

Часто задаваемые вопросы по теме

Лучшие 5 точечных сварщиков за деньги в 2020 году

Tooluxe electric – еще один портативный аппарат для точечной сварки для профессиональной работы. Инструмент Tooluxe с удобно прикрепленной ручкой для легкого подъема и работы – настоящий портативный сварочный аппарат, хотя он немного тяжелый и весит 34 фунта.

К сожалению, лишний вес может утомить вас, когда у вас загруженный график с большим количеством переносных работ. По-прежнему идеально, если вы можете взять своего точечного сварщика туда, где он нужен. Портативный аппарат Tooluxe – это универсальный сварочный аппарат, который можно использовать для сварки различных листов металла вместе.

Этот профессиональный точечный сварочный аппарат Tooluxe представляет собой простой в эксплуатации сварочный аппарат, что делает его идеальным как для профессионалов, так и для любителей. Tooluxe может стать подходящим инструментом для тех, кто хочет заняться сваркой в ​​качестве хобби или профессии.

Tooluxe – сварочный аппарат для начинающих. Он прост в использовании и настройке для выполнения сварочных работ. Его можно использовать для точечной сварки металлических листов и изготовления нежных украшений.

Простой в обращении и эксплуатации, точечный сварочный аппарат Tooluxe является довольно безопасным сварочным аппаратом, если вы соблюдаете безопасные рабочие параметры.Однофазный вариант делает его безопасным для использования в домашних условиях как домашним мастером, так и начинающим сварщиком.

Приобретая портативный аппарат для точечной сварки Tooluxe Professional, вы получаете аккуратно сконструированный, прочный и надежный сварочный аппарат, изготовленный с учетом требований прочности. Он предоставляет вам сверхмощную машину.

Сварочные наконечники изготовлены из высококачественной стали, чтобы обеспечить безупречное и надежное сварочное соединение для материалов толщиной до 0,039 дюйма.6-дюймовые сварочные насадки обеспечивают надежный захват, помогая оказывать сильное давление, необходимое для обеспечения прочного сварного соединения материалов, которые необходимо сваривать.

Этот аппарат поможет вам выполнять профессиональные и своевременные сварочные работы. Это надежный, идеальный аппарат для точечной сварки и профессиональный инструмент в одном комплекте.

Портативный сварочный аппарат Tooluxe Ridge Professional идеально подходит для тяжелых и обычных работ точечной сварки, которые необходимо выполнять на различных материалах.Легкость, с которой работа может выполняться с помощью этого портативного инструмента, делает его идеальным для точечной сварки по всему периметру.

Простой способ выполнения операций точечной сварки с помощью Tooluxe делает его подходящим выбором как для новичков, так и для профессионалов. Он также подходит для любого ремонта своими руками, который необходимо сделать. Простой способ взять аппарат для точечной сварки и перейти к следующему объекту делает его идеальным для переносных работ и ремонта на месте. Даже если вы не настолько сильны, принести его с собой не составит труда.

Прочная и прочная конструкция профессионального портативного точечного сварочного аппарата Tooluxe делает его хорошим надежным инструментом, который поможет вам выполнять профессиональные слесарные работы в любом месте. Быстрое нажатие и отпускание зажимного механизма Tooluxe дает вам преимущество в завершении сварки металлов. Сильное давление, создаваемое сварочными наконечниками, поможет вам каждый раз получать прочный сварной шов.

С помощью Tooluxe можно сваривать различные материалы для идеального и длительного, если не постоянного, склеивания металлических листов.Нержавеющая сталь также может быть легко сплавлена ​​с Tooluxe, а также мягкая и углеродистая сталь. Кроме того, не забывайте о оцинкованном стальном листе без покрытия, который также можно сваривать с помощью профессионального портативного сварочного аппарата Toolux Ridge.

Практическое руководство. Создайте собственный аппарат для точечной сварки

используются при производстве автомобилей, корпусов ПК, источников питания, микроволновых печей, распределительных коробок, клеток Фарадея и различной электроники. Точечный сварочный аппарат используется потому, что он обеспечивает четко очерченную точку контактного шва. Материалы свариваются без чрезмерного нагрева, поэтому с заготовками легко обращаться. Сварка также хорошо контролируется и воспроизводится. В этом практическом руководстве мы рассмотрим основы точечной сварки, а затем покажем вам, как собрать ее из трансформатора для микроволновой печи.

Электроды для точечной сварки выполняют как минимум три функции. Они передают электрическую энергию материалу, одновременно удерживая его вместе; это также контролирует сопротивление. Чем больше сила сжатия, тем меньше сопротивление, что приводит к уменьшению резистивного нагрева. Меньшая сила сжатия приводит к увеличению резистивного нагрева. Электроды также отводят тепло от материала в выключенном состоянии, помогая охлаждать и закалять сварной шов. Резистивную точечную сварку обычно называют «самородком».Сварщики точечной сварки обычно работают с черными металлами, что несколько ограничивает область их применения. Большинство сварочных швов имеют низкое напряжение и большой ток. Сварщик в этом практическом руководстве работает от вторичной обмотки 3в переменного тока. Первичная линия – это напряжение сети 120 В переменного тока, к которому следует обращаться с уважением. Низковольтная вторичная обмотка делает сварщика очень безопасным, поэтому опасность поражения электрическим током от электрода практически отсутствует. Однако существует риск ожога из-за высоких температур, как и у любого сварщика.

Этот сварочный аппарат не предназначен для сварки панели кузова вашего Jeep 1966 года выпуска; он не будет работать с материалом тяжелее листового металла толщиной 20 мм. Он предназначен для небольших проектов, поскольку не может работать в непрерывном режиме. Возможные варианты использования: Материал сварочного электрода для электролизеров. Работа с тонкими компонентами вакуумной лампы. Создание легкой рамы для небольшой роботизированной платформы. У большинства из нас есть достаточно деталей, чтобы построить сварочный аппарат.Если у вас есть трансформатор для микроволновой печи (ТО), то вы на полпути. Кстати, в 2006 году мы рассмотрели аппарат для дуговой сварки в микроволновой печи.

Нам также понадобился медный провод большого сечения. Мы использовали около четырех футов проволоки 4AWG, чтобы построить точечный сварочный аппарат, показанный на фотографии. Среди других материалов – лом 2 × 6, 2 × 2, два медных наконечника для винтов, два наконечника для медных сварочных кабелей, два наконечника для сварочных аппаратов MIG, два оцинкованных уголка размером 4 ″ x 3/4 ″, винты для гипсокартона и три шайбы.

На фото вверху исправное ТО. Первое, что нам нужно было сделать, это удалить вторичные катушки. А именно обмотка высокого напряжения и обмотка низкого напряжения. Мы использовали угловую шлифовальную машину с отрезным кругом, стараясь не разрезать первичную обмотку.

Режем вторичный заподлицо с сердцевиной ламината ТО. Обе стороны ТО должны быть обрезаны. Осмотрите MOT на наличие признаков того, что ламинат был сварен. Мы обнаружили, что сварные ТО могут выдерживать немного больше неправильного обращения, чем их герметичные части.Если возможно, постарайтесь сохранить изоляцию жилы в том месте, где будет наматываться вторичная обмотка. Хотя, если изоляция повреждена, это не пустяк. Изоляция немного облегчает оборачивание вторичной обмотки большого сечения.

После удаления вторичного у нас получилось нечто похожее на фото выше. Если материал магнитного шунта выпадет, обязательно замените его, как было раньше. Шунт предохраняет сердечник от передачи слишком большой мощности вторичной обмотке. Магнитный балласт, если хотите.Шунт контролирует насыщение сердечника. Такой проект грубой силы полагается на такой шунт для правильной работы.

Перемотка ТО с 4AWG – это не прогулка по парку. Если вы повредили изоляторы жил, мы предлагаем на их место обернуть слой изоленты. Это поможет избежать повреждения изоляции провода при протягивании его через сердечник. Наш опыт показывает, что 3-4 обмоток достаточно. В конце концов, этот аппарат для точечной сварки полагается на высокий ток и предельное сопротивление.Не высокое напряжение.

Мы тщательно следили за тем, чтобы вторичная обмотка была намотана по спирали, чтобы завершить вторичную обмотку.

Смонтировали ТО и 2 × 2 на базу 2 × 6. Эта конкретная сборка использовала 12 ″ 2 × 6 с двумя 7 ″ 2 × 2. Эти размеры могут работать или не работать в зависимости от физического размера вашего ТО. Единственная важная часть здесь – как можно короче длина провода.

После установки нижней челюсти прикрепили угловые скобы.Было обнаружено, что запасная часть 2 × 2 в качестве прокладки хорошо подходит для выравнивания верхней и нижней челюсти. После того, как верхняя челюсть была выровнена, мы прикрепили ее к угловым скобам винтами. Так образовалась шарнирная часть челюсти.

На рисунке выше показаны наконечник сварочного аппарата MIG и медный наконечник винтового типа. Это улучшение по сравнению с предыдущей моделью, которую мы построили. Первоначально мы использовали медную трубку с отверстием и кусок заземляющего провода 6AWG, который служил сварочным электродом. Заземляющий провод удерживался на месте винтом, ввинчивающимся в медную трубку перпендикулярно электроду.Это было очень грубо, но сработало. Этот новый метод намного практичнее.

Вот два электрода, готовые к установке на нижнюю и верхнюю челюсти. Мы дважды проверили электроды MIG, чтобы убедиться, что они затянуты. Неплотное соединение отводит тепло от сварочного стержня.

Равномерно выравнивая сварочные электроды, мы внимательно следили за тем, чтобы верхняя челюсть оставалась в естественном положении, в котором она была установлена. Это позволило сохранить плоскую контактную площадку для сварочных электродов.После того как мы убедились, что электроды правильно выровнены, челюсти были помечены. Затем мы просверлили небольшое отверстие. Поскольку мы устанавливали с зерном 2 × 2, отверстия помогли защитить от раскола 2 × 2.

Установив электроды, мы отрезаем провод до нужной длины. Мы никогда не сокращаем именно ту сумму, которая нам нужна. Мы всегда режем больше, чем нам нужно. Это практическое правило должно применяться ко всей электрической проводке. Ведь обрезать лишнее намного проще, чем заворачивать новую второстепенную.

Мы согнули провода примерно в тех положениях, в которых они должны были быть собраны, и сняли с них изоляцию для подготовки к сварочным наконечникам обжимного типа. Также неплохо было бы раздеться больше, чем нужно. Просто отрежьте лишнее после того, как определите глубину выступов. Ни в коем случае не обжимайте изоляцию наконечником. Это создаст потенциальную проблемную зону из-за потери проводимости.

Использование хорошего неизолированного обжимного инструмента для закрепления провода. Мы проверили обжим и проверили его.Просто потяните за провод, если он ослаблен, он вытащится. Если он не вытаскивается, значит, был сделан соответствующий обжим, подходящий для высокого тока.

Гофрированные провода крепились к сварочным электродам винтами. Мы были осторожны, чтобы не затянуть винты слишком сильно. Если бы из дерева вырвался шуруп для гипсокартона, нам пришлось бы использовать вместо него шуруп большего размера. После того, как оба сварочных электрода были прикреплены к губкам, мы выровняли электроды. Пассатижами сгибаем электроды так, чтобы они касались друг друга равномерно.Электроды должны быть уже достаточно близко, так как они были выровнены перед сверлением.

Мы открыли челюсти и соединили первичную обмотку с электрическим шнуром, а затем проверили вторичную. Если выключатель срабатывает, проверьте следующее:

1. Короткое замыкание вторичной обмотки (зажимы закрыты)
2. Магнитные шунты отсутствуют или неправильно переустановлены
3. Неисправность проводки на первичной обмотке или короткое замыкание на первичной обмотке
4. Слишком большая нагрузка на цепь испытания или выключатель недостаточного номинала

Мы соблюдали надлежащие правила электромонтажа.Также подчеркивается, что это сварщик и у него должен быть выделенный контур, как и у любого другого сварщика.

При физическом отключении питания мы проверили совмещение сварочного электрода с материалом, с которым собирались работать. Перед подключением питания и выполнением начальной сварки мы соблюдали несколько правил безопасности. Это сварщик, который производит очень высокие температуры. Держите пальцы подальше от сварочных электродов. Дайте материалу остыть перед работой.Всегда надевайте защиту для глаз. Возможно, вам будет интересно прочитать о параметрах точечной сварки. Есть еще проблема горючих материалов…

В этом Compaq использовался очень тонкий алюминий для поддержки экрана и соединения петель. Металл сломался и разрушил большую часть нижнего пластика. Мы смогли изготовить новые опоры из листового металла из нержавеющей стали 22AWG. Все сварные швы выполнялись точечным сварочным аппаратом со специальным регулятором мощности. Контроллер питания будет рассмотрен в другом руководстве.

Роботы для точечной сварки | Робот для точечной сварки

Короткое время цикла, эффективное использование пространства и простота эксплуатации – обязательные требования для операций точечной сварки. Yaskawa разработала уникальные решения, которые максимально увеличивают преимущества автоматизации процесса.

Роботы для точечной сварки

Являясь мировым лидером в области роботизированной сварки, Yaskawa Motoman предлагает роботов для точечной сварки с широким диапазоном полезной нагрузки, вылета, встроенными ремнями безопасности и точечными пистолетами с сервоуправлением.Мы сотрудничаем с автопроизводителями для создания инновационных роботов для повышения производительности кузовных цехов. Наши платформы SpotWorld ^® помогли производителям повысить производительность и сократить время выхода на рынок.

Повышенная плотность рабочего пространства

Жилая площадь – бесценный товар. Чтобы сэкономить площадь и уменьшить общую занимаемую площадь, мы представили серию роботов, предназначенных для более высокой плотности размещения роботов. SP100B – это уникальный низкопрофильный 7-осевой робот, который можно размещать рядом с кузовом автомобиля или под ним.SP80 и SP165 – это роботы с тонким профилем, которые можно размещать ближе к заготовке, что позволяет производить продукт с меньшим количеством станций повторной точки.

Замена продукта

Быстрая и предсказуемая смена продукта имеет решающее значение для поддержания производительности. Локаторы с ЧПУ, как и роботы серии UH, позволяют быстро менять производственные линии. Запрограммированные с позициями X, Y, Z, роботы UH могут перемещать установочные штифты корпуса в новые места, пока другой тип корпуса переносится на станцию.

Рабочее место

Мы предлагаем обширную линейку стандартных роботизированных позиционеров для удержания работ. Наши низкопрофильные 2-осевые позиционеры MotoPos и ​​3-моторные цапфы MRM2 являются наиболее популярными для рабочих ячеек SpotWorld. Наша запатентованная система MotoMount ™ упрощает установку, улучшает работу, снижает нагрузку на подшипник и продлевает срок службы позиционера. Дополнительные приспособления для крепления к лицевой панели упрощают интеграцию / замену. Все наши позиционеры можно настроить в соответствии с потребностями вашего приложения.

Скоординированное движение и управление несколькими роботами

Мы были первой компанией-роботом, которая разработала скоординированное движение нескольких роботов с помощью одного контроллера. Скоординированное движение позволяет нескольким роботам работать в одном пространстве без риска столкновения одного робота с другим. Эта функция позволяет нашим роботам манипулировать более крупными деталями для нескольких технологических роботов или работать в тесном взаимодействии без столкновений. Скоординированное движение также распространяется на внешние оси сервопривода в наших позиционерах, упрощая сложные операции.

Мы продолжаем совершенствовать возможности нашего программного обеспечения в отношении скоординированного движения, сохраняя нашу позицию №1 в отрасли. Наши системы проще всего программировать и обеспечивают максимальную гибкость приложений. Например, комбинируя роботов-манипуляторов с роботами для точечной сварки, мы можем обеспечить «бесшаговую» обработку, что приведет к большей гибкости и снижению затрат на инструмент. С одного контроллера можно управлять до восьми роботами. Управление несколькими роботами было использовано, чтобы позволить четырем роботам на рельсах поднимать и перемещать кузов автомобиля между станциями в точке перехода конвейера.

SpotWorlds

Мы произвели революцию в индустрии роботизированной дуговой сварки, предложив разнообразное предложение стандартных предварительно спроектированных рабочих элементов под названием ArcWorlds. Ячейки ArcWorld® также могут сочетать в себе различные позиционеры, технологическое оборудование и средства защиты. Эти конфигурации рабочих ячеек легко адаптируются к приложениям точечной сварки, например SpotWorlds, которые используются в широком спектре отраслей, включая поставщиков автомобильной техники, производителей сельскохозяйственного / строительного оборудования и производителей медицинского оборудования.

Настройки и модификации

Проекты часто требуют модификации нашего стандартного предложения продуктов, включая роботов, позиционеры, платформы и периферийные устройства. Мы предлагаем широкий спектр настроек, которые гарантируют, что вы получите нужную систему и быстрее начнете производить детали. Настройки и модификации включают:

• Одежда для роботов с пистолетами и таймерами согласно спецификации OEM
• Модифицированные позиционеры в стандартной ячейке (или SpotWorld)
• Дополнительные роботы в стандартной ячейке
• Дополнительные устройства позиционирования в стандартной ячейке
• Роботы-манипуляторы добавлены в стандартную ячейку
• HMI или элементы управления, интегрированные в ячейку
• Пользовательские макеты ячеек (или SpotWorld)
• Напольные дорожки добавлены к стандартной ячейке

Сервопистолеты

Хотя мы не производим точечные пистолеты, мы работаем с ведущими производителями, чтобы сделать их легче, эффективнее и универсальнее.Мы также гарантируем, что точечные пистолеты интегрированы в наши основные элементы управления и программное обеспечение, что приводит к более гибкой и высокопроизводительной системе.

Пистолет для точечной сварки с сервоприводом позволяет роботу регулировать положение электрода на основе обратной связи по крутящему моменту двигателя, чтобы обеспечить заданное усилие зажима. Ниже приведены несколько преимуществ сервопистолетов:

• Минимизирует износ электродов, что увеличивает время безотказной работы
• Повышает качество за счет постоянного усилия зажима
• Устраняет «время сжатия» для закрытия пневматического пистолета, что сокращает время цикла.
• Пистолеты с сервоуправлением более энергоэффективны, чем пневматические пистолеты, приводимые в действие сжатым воздухом, что дает реальную экономию средств.

Наше программное обеспечение обеспечивает простую калибровку пистолетов типа X или C и поддерживает смещения для отклонения рычага пистолета и компенсации износа наконечника.Файлы ступенчатого давления позволяют изменять давление пистолета во время цикла сварки или во время цикла правки наконечника.

Жгут для точечной сварки поддерживает кабели двигателя и энкодера для серводвигателей Yaskawa Sigma-5, которые могут быть интегрированы с приводами производителей пистолетов. Комплекты управления доступны для легких двигателей Obara, приводов Tolomatic ServoWeld и приводов Exlar.

Интегрированный ремень для точечного пистолета

Интегрированный точечный ремень значительно увеличивает пропускную способность, устраняя простои из-за проблем с ремнем робота.Время запуска продукта было сокращено, поскольку имитационные модели и автономные программы можно было использовать «как есть» вместо программ редактирования, чтобы избежать помех от кабелей.

Более эффективные точечные орудия

Благодаря использованию среднечастотных инверторов для сварки постоянным током размеры трансформатора были значительно уменьшены. Мы также работали с производителями пистолетов, чтобы использовать более высокую частоту переключения инвертора (1800–2000 Гц), чтобы помочь уменьшить размер и вес пистолета, что привело к созданию более эффективной и компактной системы.

Интеграция сварочного таймера

Одна программная инструкция используется для запуска цикла точечной сварки, включая несколько точек подряд.Цифровой интерфейс для таймера сварки MedWeld 6000 MFDC позволяет программировать графики сварки с пульта программирования робота. Цифровой интерфейс также позволяет программировать и контролировать информацию с таймера MedWeld 6000. Для каждого таймера поддерживается до 255 программ сварки, и до четырех таймеров можно объединить в сеть с несколькими контроллерами роботов.
