Как сделать трубогиб для профильной трубы: Трубогиб для профильной трубы своими руками – схема, чертежи, видео
alexxlab | 13.03.2023 | 0 | Разное
Трубогиб для профильной трубы – какой лучше выбрать для профильной трубы, как сделать своими руками и пользоваться?
Для создания разных конструкций из металла своими руками на помощь придет такое устройство как трубогиб для профильной трубы. С его помощью можно все аккуратно согнуть до нужного угла, и получить отличный результат. Покупать готовый или сделать самодельное устройство – выбор каждого.
Что такое трубогиб?
Это механизированное устройство, применяемое для выполнения сгиба труб из стали, алюминия, меди и ПВХ. Оно широко используется при организации, например, водо- и газоснабжения. В настоящее время станок для гибки может быть:
- ручным;
- гидравлическим;
- электрическим.
Устройство трубогиба
Инструменты бывают разными, все зависит от их прямого назначения. Однако есть элементы, входящие в конструкцию, независимо от назначения. Трубогиб для профильной трубы состоит из:
- рамы;
- гидравлического цилиндра;
- двух планок;
- двух трубных опор.
Рама может быть открытого и закрытого вида. Основной деталью является гидравлический цилиндр, наверху которого присутствует пробка для залива масла и проверки его количества. Гибочное усилие осуществляется благодаря штоку, возвращающемуся в изначальное положение. Происходит это за счет пружины, расположенной на цилиндре. На трубогибе для профильной трубы присутствуют отверстия с резьбой, в которые погружаются болты, позволяющие следить за высотой. Упором для этого станка считается цапфа. Все детали, принимающие участие в сгибании, сделаны из литой стали.
Принцип работы трубогиба
Процесс функционирования сложный, важно правильно подобрать размер трубы. Устройство поможет осуществить изгиб по предварительно установленным параметрам. Станок для сгибания труб работает так:
- На основе рисуют полукруг и делают чертеж, который прикрепляют к выбранной основе.
- Сбоку инструмента крепят упор из обрезной доски.
- Между чертежом и упором располагают трубу.
- Придерживая трубу за один конец, начинают плавно ее гнуть.
Виды трубогибов
Если ориентироваться на способ работы, то можно выделить несколько видов устройств:
- Ручной. Наиболее доступный вариант, который относится к непрофессиональной технике. Отличный вариант для изделий из «мягких» металлов.
- Электрический трубогиб для профильной трубы. Часто используется на заводах, позволяя сгибать трубы большого диаметра. Это самый высокоточный и дорогой прибор.
- Гидравлический. Современный инструмент, способный создавать большое усилие. Его применяют для сгибания труб для газопровода и водопровода.
По способу изгиба труб разделение происходит на:
- Сегментный – имеет специальный механизм, позволяющий протаскивать магистраль и перегибать под нужным углом.
- Арбалетный – представляет собой арочный трубогиб для профильной трубы.
- Пружинный – устройство имеет специальные пружины, которые гнут пластиковые трубы.
Какой трубогиб лучше для профильной трубы?
Ответить на этот вопрос можно однозначно – электрический, поскольку для его работы не нужно прикладывать физическую силу. Достаточно поместить трубу и задать нужные параметры. Такой сгибатель труб сделает все сам, но его стоимость высокая, и при проведении разовых работ он не окупится.
Трубогиб для профильной трубы своими руками
Для экономии денежных средств можно сделать трубогиб для профильной трубы своими руками. Используют такую схему:
- Делают хорошее основание, используя трубу со стенками минимум 3 мм. Найдя подходящий вариант, отмеряют 2 см от края и просверливают отверстие соответствующее будущей оси.
- Определяют радиус изгиба, добавляя про запас 5 см.
- Рычаг с фиксатором выполняют в виде шпильки.
- Рукоятку мастерят, объединив две пластины. Важно, чтобы их толщина при соединении не должна быть меньше 4-х мм. Ручка фиксируется на ось, потому ее изготовляют с запасом около 10-ти мм с обеих сторон.
- Начинают собирать инструмент. Фиксируют основание, на ось крепят одну пластину, а вторую на основной шкив.
- Гайкой укрепляют шпильку фиксатора на основании. Шкив должен находиться на оси и крепиться болтом.
- Проводят испытание полученного устройства.
Как пользоваться трубогибом для профильной трубы?
Для эксплуатации важно установить прибор на ровную поверхность. Нужно следить, чтобы все происходило медленно без порывистых движений. Трубогибочные станки используют следующим образом:

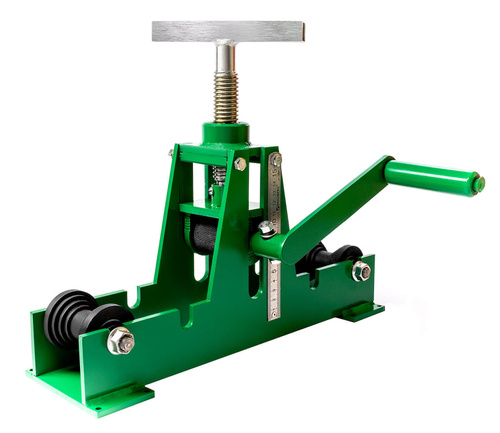

- Начинают сгибание с помощью прокручивания колеса-рукоятки.
- Благодаря прижимному усилию профиль перемещается по направлению движения ролика и постепенно гнется.
- После завершения прогона в одну сторону, немного зажимают ведущий ролик и прогоняют профиль в обратную сторону.
- Повторяют уплотнение зажима и все проделывают еще раз.
- Процедура длится до получения нужного радиуса изгиба.
Как согнуть профильную трубу без трубогиба?
При отсутствии соответствующего приспособления, можно выбрать такие способы:
- Разогреть нужный участок, сделав металл более пластичным и податливым. Для этого применяют газовую горелку. Размер места нагрева должен равняться 6 диаметрам трубы.
- Трубогибочный станок для профильной трубы можно заменить болгаркой и сварочным аппаратом. Первой делают распилы, а вторым аппаратом заваривают места после сгибания трубы.
- Делают пружину из стальной проволоки сечение 2 мм. Ее загибают по форме профиля. Вставляют в трубу и сгибают изделие до нужного радиуса.
- Ручной трубогиб для профильной трубы можно заменить наполнением трубы горячим песком, предварительно закрывают полость колышком. Фиксируют один конец и проводят загибание.
- В закрытую трубу наливают воду и помещают в помещение с отрицательной температурой.
После получения льда труба легко сгибается.
1D-5D Bends Гибка труб на заказ, гидравлический трубогибочный станок
ГИДРАВЛИЧЕСКИЙ ТРУБОГИБОЧНЫЙ СТАНОК
Гибка трубВ терминологии профильных труб и трубогибов типы колен часто упоминаются и обозначаются их соответствующими радиусами изгиба.
Нестандартные отводы труб обычно представляют собой любой профильный отвод трубы, который не соответствует стандартным коротким или длинным радиусным отводам на 45, 90 и 180 градусов.
Изгибы трубы нестандартного профиля не имеют ничего общего со стандартными радиусами изгиба осевой линии от 1D до 5D со стандартными изгибами. Узнайте, почему вам нужно обсудить процесс, используемый для изготовления этих изгибов — изгибы труб на оправке или изгибы с вращательным растяжением. Ротационные гибочные машины требуют полного комплекта пресс-форм для успешной гибки в стандартном диапазоне от 1D до 5D. Сюда входят передние зажимы, гибочные штампы, оправки, зачистные штампы и упорные штампы. Этот набор инструментов предназначен для определенных диаметров труб и определенных радиусов осевой линии. Обозначение этих изгибов от 1D до 5D в качестве стандартных изгибов позволяет инженерам указывать радиусы для различных диаметров труб, при этом имея возможность получать детали по разумной цене в разумные сроки.
Изгибы 1,5D и выше считаются изгибами с большим радиусом. Двухмерный изгиб на 6-дюймовой трубе будет иметь радиус центральной линии 12 дюймов. Это будет называться изгибом большого радиуса, и он включает в себя изгибы от 2D до 5D (включая изгибы 5D), или радиус центральной линии в 5 раз превышает соответствующий диаметр трубы. Все стандартные повороты этих стандартных спецификаций гибки вращаются в одной плоскости с простой геометрией горизонтальной плоскости.
Для стандартного изгиба трубы это можно сделать, сравнив радиус изгиба с диаметром изгибаемой трубы. Изгибы 1D, 2D и 3D обычно называют изгибами с коротким радиусом и изгибами с большим радиусом; согласно спецификациям 1D, 2D и 3D радиус центральной линии изгиба называется множителем для соответствующего диаметра трубы. 1D — радиус изгиба центральной линии, который в два раза превышает диаметр трубы. Это означает, что изгиб 1D на 6-дюймовой трубе будет иметь радиус центральной линии 6 дюймов. Изгибы малого радиуса обозначаются как одномерные изгибы.
Вы можете указать пользовательские изгибы трубы с любым радиусом, и это более сложно, поскольку для некоторых деталей требуется несколько изгибов в одной детали. Это часто называют катушкой. Катушка представляет собой отрезок предварительно изготовленной трубы. Количество изгибов фиксируется на определенной длине трубы, определяется геометрия изгиба, и фланец трубы фиксируется с обоих концов, чтобы он был готов к болтовому соединению во время установки. Катушка может содержать столько колен, сколько позволяет или может разместить производитель детали. Во многих случаях эти типы нестандартных изгибов труб называются трехмерными изгибами, поскольку плоскость изгиба изменяется по мере изменения изгиба, что требует вращения вперед и назад между изгибами
