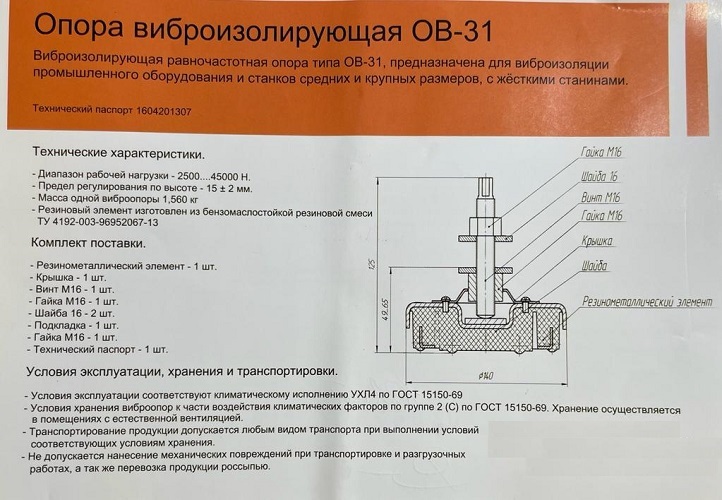

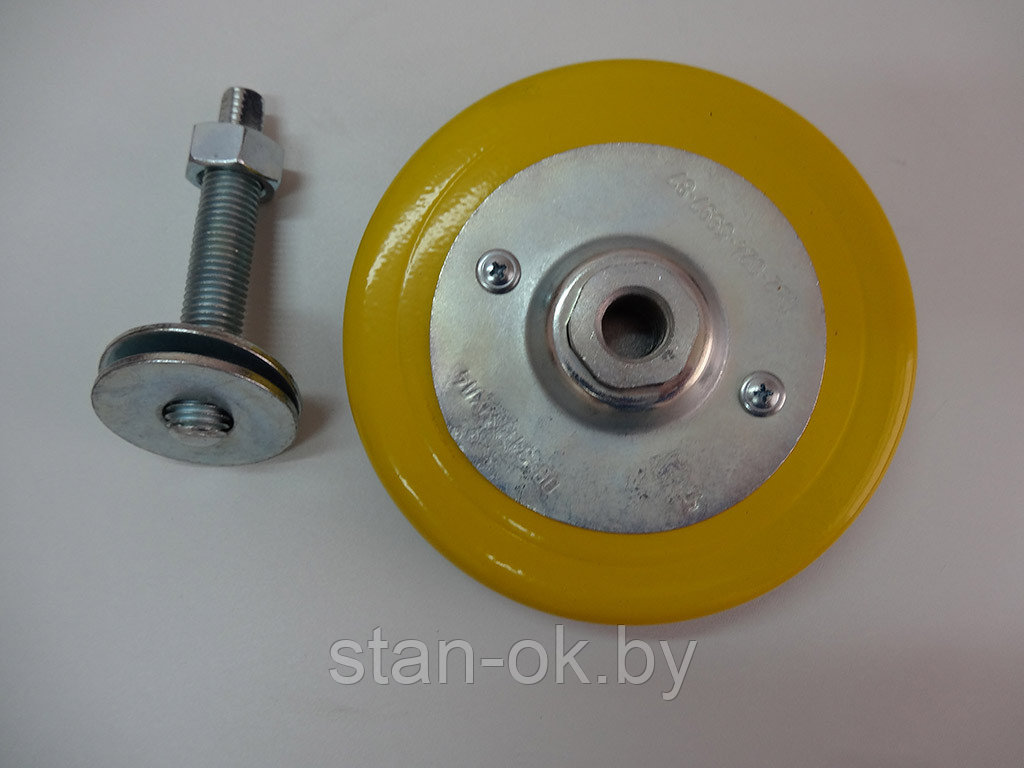

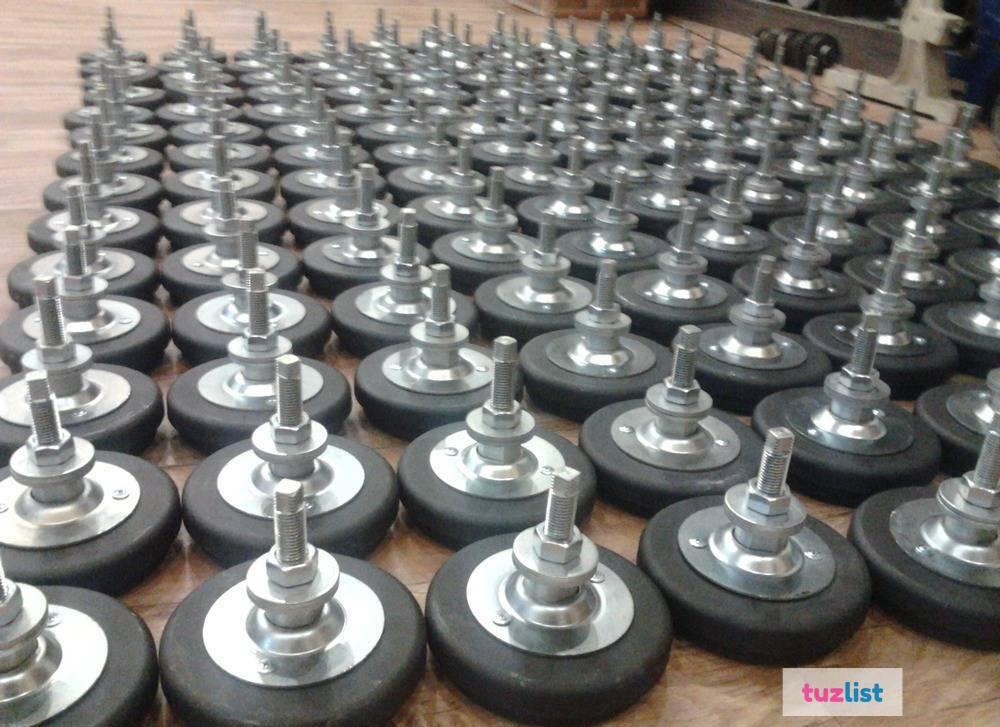

Виброопора ОВ-31 / D-142 M16х100
На складе в г. Ивано-Франковск
Доставка по Украине
от 526 грн
Купить
Ивано-Франковск
Виброопора ОВ-31 / D-142 M20х200
На складе в г. Ивано-Франковск
Доставка по Украине
от 621 грн
Купить
Ивано-Франковск
Виброопора ОВ-31 / D-142 M24х100
На складе в г.
Ивано-Франковск
Доставка по Украине
от 620 грн
Купить
Ивано-Франковск

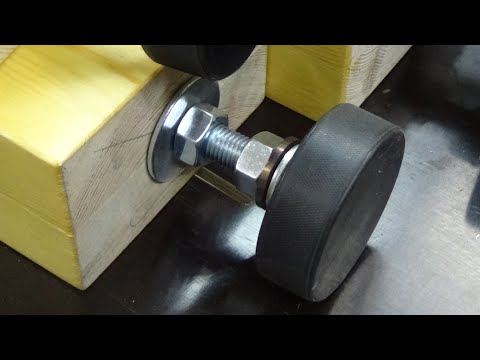

Віброопори (віброопора, виброопора) регульована для станків та верстатів
На складе в г. Киев
Доставка по Украине
500 грн
Купить

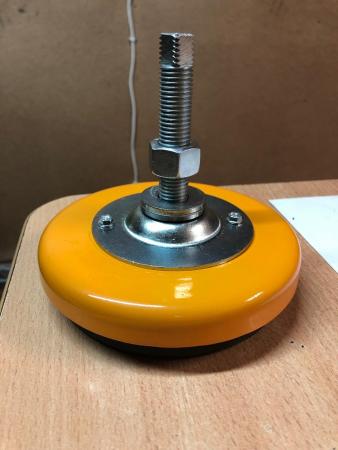

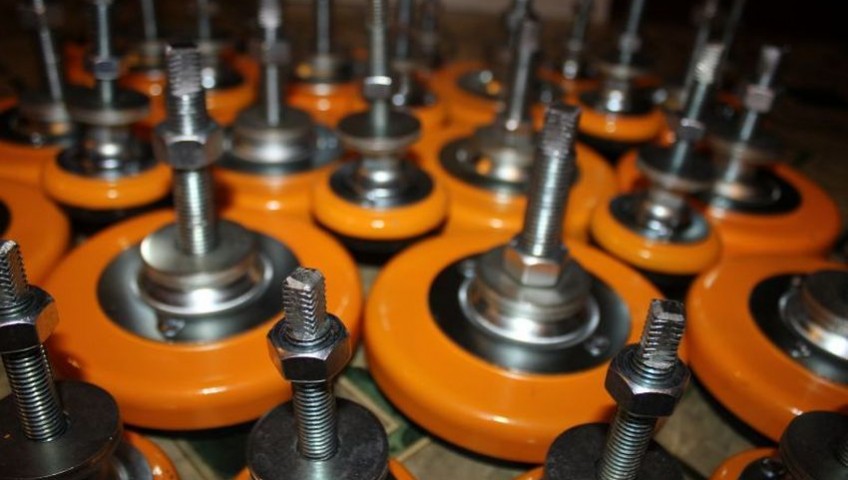

Виброопоры ОВ-31МП для легких, средних и тяжелых станков
На складе в г. Киев
Доставка по Украине
500 грн
Купить
Виброопора ОВ-31 / D-142 M16х150
На складе в г. Ивано-Франковск
Доставка по Украине
от 562.50 грн
Купить
Ивано-Франковск
Виброопора ОВ-31 / D-142 M16х200
На складе в г. Ивано-Франковск
Доставка по Украине
от 592 грн
Купить
Ивано-Франковск

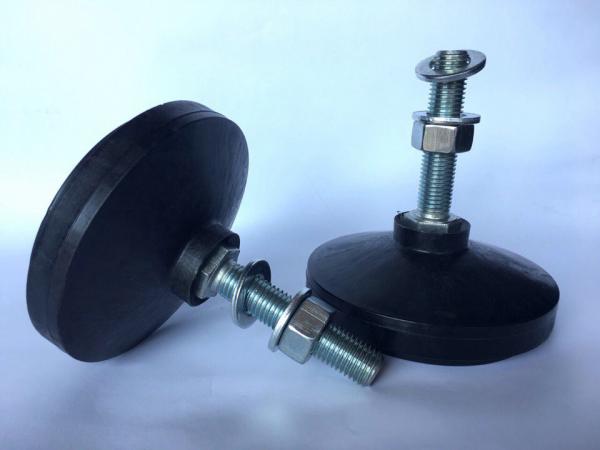

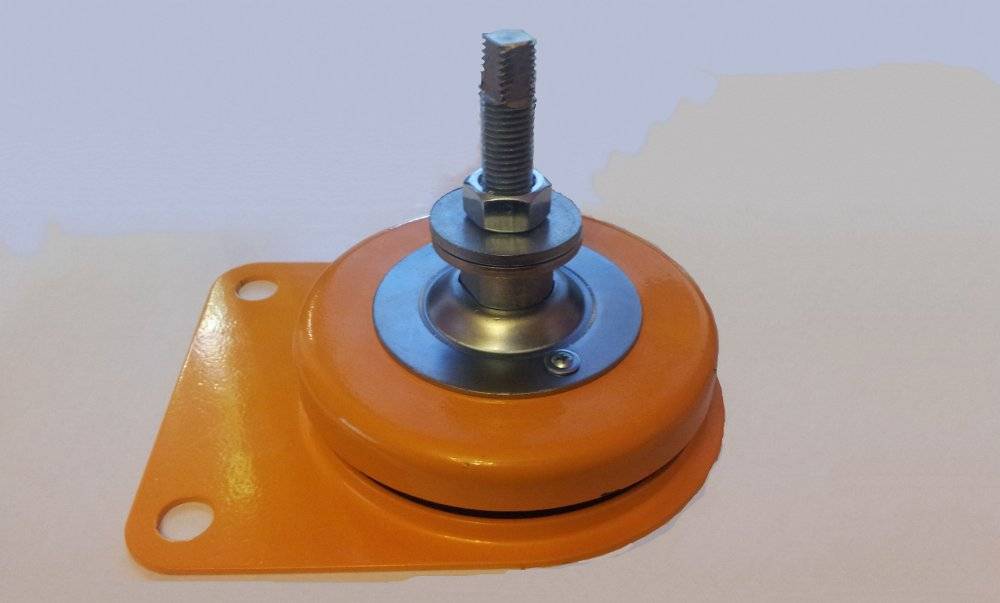

Виброопора ОВ-31МП для станков или оборудования
На складе в г.
Киев
Доставка по Украине
500 грн
Купить

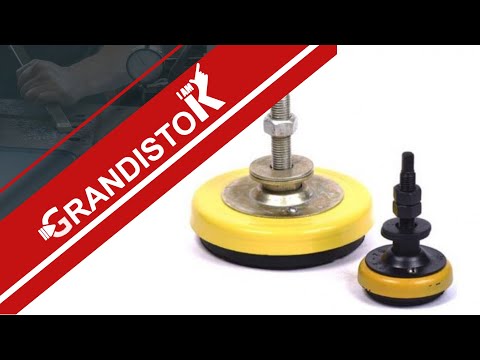

Виброопора ОВ-31МП для станков
На складе в г. Киев
Доставка по Украине
500 грн
Купить
Виброопора ОВ-31МП для станков и оборудования
На складе в г. Киев
Доставка по Украине
500 грн
Купить
Опора регулируемая виброгасящая RO-M12x75-D57, станочная винтовая виброопора М12, опорная ножка
На складе в г. Ровно
Доставка по Украине
153 грн
Купить
600х400х150 из дюраля – Самодельные проекты
#1 OFFLINE frezeryga
Отправлено 17 Февраль 2014 – 00:54
всем привет. наконецто начал понемногу строить станок бюджет порядка 300тр куплены рельсы и каретки 20мм HIWIN опоры швп GMT 15мм привода будут на сервах DELTA 600вт через ремни на швп 20мм шпиндель пока остановился на ELTE 2.
2квт водяной уж больно сильно он мне понравился на выставке очень тихо работает. станину уже начал изготавливать из плиты 40мм д16. скреплены детали станины будут болтами м10. защиту направляющих задумал в виде замкнутой ленты. назначение станка пилить дюраль карбон деревяшки оргстекло нержавеечку немного и потихонбку. все детали станины и другие фрезерованные детали делаются на станке MULTICAM-5000 который перед изготовлением станины был хорошо отрегулирован в плане перпендикулярности осей и люфтов в рейках в таком виде он вполне попадает в сотку там где это нужно.
процесс изготовления и цацки
Прикрепленные изображения
Сообщение отредактировал frezeryga: 17 Февраль 2014 – 00:51
- Наверх
#2 OFFLINE Zaryk
Отправлено 18 Февраль 2014 – 00:36
А какое рабочее поле станка? Не перебор ли 600 ваттные сервы? Тут и 200 ватт хватило бы с головой.
- Наверх
#3 OFFLINE frezeryga
Отправлено 18 Февраль 2014 – 00:51
600х400х150 решил брать сервы дельта потомучто с ними уже имели дело все устраивет степдир понимают. у них самая маленькая 400вт при етом 600 стоит почти столькоже поетому пущай будут 600 запас карман не тянет
станочек тока кажетса мелким а в реале большой и суровый голова будет не легкая стол тоже кило на 15
- Наверх
#4 OFFLINE Zaryk
Отправлено 18 Февраль 2014 – 01:56
Если так, то 600 ватт лучше.
Видел на другом форуме Вы уже начали резать детали. А как планируете делать сверловку отверстий? Я б с них начинал, а потом уже контурная резка.
- Наверх
#5 OFFLINE yaso73
Отправлено 18 Февраль 2014 – 09:57
Хорошее начинание.Интересная конструкция.Правда не совсем понял,зачем эти рёбра и уши(под основной площадкой) – это бы имело смысл на сварной конструкции(либо на литье).В болтовых соединениях – это просто декорация.Хотя жесткости хватает и так(под заявленные задачи).Серва 600 – конечно,перебор.Но если не видно разницы в ценнике – зачем брать слабее?
Может быть,конечно,это и правильно.Но давайте посмотрим с другой стороны.Вдруг так тоже можно.

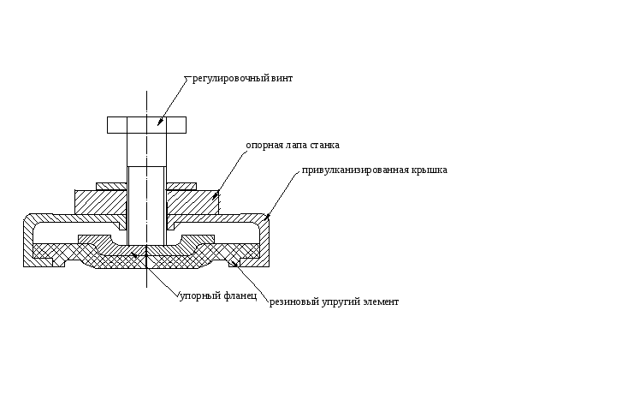

Итак:виброопоры гасят вибрации от работающего станка,демпфируя их резиновыми(гелевыми) элементами.Но станок у нас относительно лёгкий.Соответственно опоры просто не дают станку скакать по поверхности основания.Они не гасят вибрации в самом аппарате,они их даже усугублять могут.Поэтому я бы настоятельно рекомендовал сделать вот что:отлейте бетонную плиту(по размерам площадки основания и толщиной сантиметров 10-15),как положено,с арматурой.В местах,где планировали виброопоры,поставьте анкера и притяните станок к плите насмерть.Разумеется не сразу.Сначала варится подставка(вот её можно ставить на виброопоры),потом на неё водружается плита,и к плите уже анкерится станок.Такой вариант даёт жесткость,гашение вибраций именно станка(а не косметический эффект ).Плита,конечно,будет несколько затруднительна для переноски в кармане брюк,но и не каждый день её таскать.
Эффекта – на мильён долларов.Послушайте совета – не пожалеете. - Наверх
#6 OFFLINE Zaryk
Отправлено 18 Февраль 2014 – 13:52
На малоразмерных станках всегда меня убивает наличие виброопор.
Где-то читал, что самые маленькие виброопоры работают от 600 кг, чего даже близко нет в этом станке.
Поэтому я бы настоятельно рекомендовал сделать вот что:отлейте бетонную плиту(по размерам площадки основания и толщиной сантиметров 10-15),как положено,с арматурой.В местах,где планировали виброопоры,поставьте анкера и притяните станок к плите насмерть.
+1 От себя добавлю. Перед установкой станка на плиту нанести на места прилегания станины к бетону быстросохнующую эпоксидную смолу. Типа Поксипола и ему подобных слоем в 1 мм. Сразу поставить на место станок и только после полного отвердения притянуть станок к основанию. Все лишнее удаляется без проблем. И не забыть нанести на станок разделительный слой, можно силиконовую смазку с баллона. Это позволит убрать все неровности бетона и гарантировать максимальный контакт. Если этого не сделать, то геометрия станка повторит геометрию бетона.
- Наверх
#7 OFFLINE frezeryga
Отправлено 18 Февраль 2014 – 14:23
сверлить буду на томже мультикаме а те которые с торцев на сверлильном либо универсальном фрезерном станке.
ребра по большей части чтобы не согнуло плиту основные сквозные ребра почти под рельсами и не дадут выгнутся основной плите. виброопоры использовал как готовые ножки которые будут передавать меньше вибрации на стальную сварную подставку на которой будет стоять станок соотвецтвенно меньше шума в пол при использовании в квартире будет полезно. городить огород из бетона невижу смысла посколько ну будет у меня станина жесче и толку от етого когда портал и все остальное останится такоеже. еслибы изначально хотел зделать станок по стали с весом тонну то делалбы все из чугунины или толстой стали сурово и безпощадно и шпиндель ставилбы побольше. а так эта станина соотвецтвует вцелом всему остальному. ну и хочется чтоб было красиво станок 50% для души 50% для халтуры. главная задача чтоб работа на нем приносила удовольствие во всех отношениях.
- Наверх
#8 OFFLINE TopTop
Отправлено 18 Февраль 2014 – 15:23
Zaryk ну вы бы хоть погуглили чуток, я сделал это за Вас:
Виброопора ОВ-70
Из описания:Минимальная рабочая нагрузка, кг 50
Вот ещё виброопоры:
Типовой ряд LM, эти вообще от 10 кг на штуку “несут вес”
ps.
но скорее всего заблуждаюсь, и не так прочитал что то в описании опор
Сообщение отредактировал TopTop: 18 Февраль 2014 – 15:42
Собрал в кучу станки с полем 900 на 600
Если хотите добавить свой станок, или скорректировать информацию – пишите в личку
- Наверх
#9 OFFLINE yaso73
Отправлено 18 Февраль 2014 – 16:34
Пойду и утоплюсь… Станина “соотвецтвует вцелом”,станок на проксипол… Убили и съели.
Делайте,как делается.Всё равно работать будет.Остальное или придёт само,или оно Вам не надо.
- Наверх
#10 OFFLINE vv92
Отправлено 18 Февраль 2014 – 19:15
Люблю котов, чё?
Знаю технику безопасности как свои три пальца.
Эксперт – это существо, которое перестало мыслить, ибо оно знает!В мире еще много граблей, на которые не ступала нога человека.
- Наверх
#11 OFFLINE frezeryga
Отправлено 19 Февраль 2014 – 01:13
а чем она несоотвецтвует? покажите мне хоть один промышленный станок ценой до 500тр который зделан намного грамотней и лутше? рещение делать станок самому принято потомучто даже за 500тыщ я некуплю готовый станок который будет аналогичен моему и по жесткости и по применяемым комплектующим. видел станки с чугунной литой станиной тока там стеночки везде тоненьенькие и вратли она жесче моей в итоге. решение зделать станину из плиты 40мм было принято только потому что удалось достать такую плиту в нужном количестве думаю это не самый худший вариант многие тут из переклееных профилей со стенкой 5мм делают приличные станки.
былобы очень интересно узнать какую конструкцию выбрали бы вы имея в распоряжении много плиты 40мм и немного 10.20.30.50 для мелочевки типа держателей гаех хомутов шпинделя итп. моя станина в плане грамотности конструкции возможно далека от идеала я никапельки не инженер но чпушник неплохой. но то что этот станок по жесткости точности и качеству конечных деталей уделает все что продается до 500тр это точно и зделан будет на уровне я тяпляп неумею. тотже мультикам при своей цене более 5млн зделан настока похабно что уже подвегся не одной доработке. досихпор жалею что выбрал мультикам хотя другие скорей всего еще хуже альтернативы нет. есть еще флексикам 2002 года он зделан намного приличней и ровней но и у него есть свои косяки.
последние доработки решил добавить пару ребер на стол. на сколько они полезны замерию при сборке индикатором и грузом. вобщем лишними небудут серва мощная пущай таскает. один хомут шпинделя решил заменить на два маленьких.
Прикрепленные изображения
- Наверх
#12 OFFLINE Zaryk
Отправлено 19 Февраль 2014 – 01:18
Top Top, Немного неправильно выразился, виброопоры не работают на маленьких станках.
Читал про это когда обсуждали установку токарного школьника на виброопоры. Тему сейчас не найду, но помню, тогда все согласились, что ничего оно не дает при таких габаритах и весе.
yaso73, Зачем топится? Лучше нам расскажите как жестко прикрутить ровный станок к кривому бетону, чтобы станок остался таким же ровным.
frezeryga, Расскажите, пожалуйста, как Вы заготовки крепили на столе.
- Наверх
#13 OFFLINE frezeryga
Отправлено 19 Февраль 2014 – 01:49
закончил контур.
заготовки приклеены на автомобильную шпаклевку места крепления заготовок и точки приклейки были размечены фрезой на небольшую глубину подругому сложно точно приклеить много заготовок в нужные места и так чтобы после обрезки точки приклейки оказались в нужных местах под деталями.
Прикрепленные изображения
- Наверх
#14 OFFLINE yaso73
Отправлено 19 Февраль 2014 – 06:32
“былобы очень интересно узнать какую конструкцию выбрали бы вы имея в распоряжении много плиты 40мм и немного 10.20.30.50“
Прочитав сообщение №11 и глядя на тему вообще, я бы сдал дюраль на цветмет и забухал на неделю.
- Наверх
#15 OFFLINE 3D-BiG
Отправлено 19 Февраль 2014 – 08:38
а чем она несоотвецтвует? покажите мне хоть один промышленный станок ценой до 500тр который зделан намного грамотней и лутше? рещение делать станок самому принято потомучто даже за 500тыщ я некуплю готовый станок который будет аналогичен моему и по жесткости и по применяемым комплектующим.
последние доработки решил добавить пару ребер на стол. на сколько они полезны замерию при сборке индикатором и грузом. вобщем лишними небудут серва мощная пущай таскает. один хомут шпинделя решил заменить на два маленьких.
видел станки с чугунной литой станиной тока там стеночки везде тоненьенькие и вратли она жесче моей в итоге. решение зделать станину из плиты 40мм было принято только потому что удалось достать такую плиту в нужном количестве думаю это не самый худший вариант многие тут из переклееных профилей со стенкой 5мм делают приличные станки. былобы очень интересно узнать какую конструкцию выбрали бы вы имея в распоряжении много плиты 40мм и немного 10.20.30.50 для мелочевки типа держателей гаех хомутов шпинделя итп. моя станина в плане грамотности конструкции возможно далека от идеала я никапельки не инженер но чпушник неплохой. но то что этот станок по жесткости точности и качеству конечных деталей уделает все что продается до 500тр это точно и зделан будет на уровне я тяпляп неумею. тотже мультикам при своей цене более 5млн зделан настока похабно что уже подвегся не одной доработке. досихпор жалею что выбрал мультикам хотя другие скорей всего еще хуже альтернативы нет. есть еще флексикам 2002 года он зделан намного приличней и ровней но и у него есть свои косяки.
Creation KingCUT Y-4 и Y-4S
Литая состаренная рама из чугуна с правильными сбалансированными ребрами (был на заводе, где отлеживалось литье полгода перед запуском в обработку), достаточно разумной системой подачи СОЖ. Обратите внимание сбоку справа лоток слива СОЖ с сетчатым фильтром, а система циркуляции на фото не показана, кстати чугун в отличии от Д16 менее подвержен разрушению от воды, а при использовании ингибиторов, которые обязательно есть СОЖ-ах на водной основе – защищен надежно. Разница между моделями – первый на шаговиках, а второй – на серво.. Через меня, когда работал в САН-е и стоили Y-4 уже здесь порядка 450т.р., прошло их почти два десятка (при том двух заводов этого производителя) и показали себя вполне надежными машинками, правда тогда они шли под управлением VecrorSoft32Mb, а сейчас стали идти под правильной NCStudio – и это более правильное решение.
.. Проходили и покруче станочки этого производителя, правда и подороже…
Привел этот станок и этого производителя только потому, что с ними плотно работал, а по другим производителям просто лень искать..
Сообщение отредактировал 3D-BiG: 19 Февраль 2014 – 08:42
- Наверх
#16 OFFLINE lkbyysq
Отправлено 19 Февраль 2014 – 18:42
По осени интересовался Creation KingCUT Y-4 и Y-4S.
Ответ от китайцев.
Price is without computer,it only with controller.
Dear Stanislav，
The FOB price is:
-Y4 :USD6960.00 (WH 6B PCI controller card (short for PCIMC-53B),1.5kw Water cooling spindle,220V,manual oiling pump)
–Y4S:USD9750.00(WH 6A PCI controller card(short for PCIMC-63A),1.
5kw Water cooling spindle,220V,manual oiling pump)
6A /6B both Compatible with Win XP,it only requred the computer host IC can not be Intel H61. )
Options :
1. Automatic oiling pump: Add USD120.00
2. Pedestal (for free)
About the Pedestal is for free,Usually for exporting Y4/Y4S,considering shipping cost is expensive,we do not offer this Pedestal,if you need.we can offer it with machine to you.
Доставка+растаможка
Станислав,
Добрый день!
По поставке станка:
KINGCUT Y4S Гравировальный станок US$9,750.00
-Package size without Pedestal:1500mm*1150mm*1200mm/set
-Gross weight : 420KG/set
-Net weight : 380kg/set
Предлагаем следующее:
1) доставка мор. сборником от FOB Shenzhen до порта 790 USD СПб ~25750р
2) таможенное оформление на Балтике – 20000р.
3) экспедирование в порту – 3000р.
4) документальное сопровождение – 1500р.
5) комиссия за оформ. на наш контракт – 5000р.
6) таможенные платежи (Код 8459619009) – 1700USD ~ 55420р.(перед отправкой надо согласовать на таможне)
7) нужен серт.ТР ТС – 8500р.
8) доставка по СПб, (около м. Лесная) – 2500р
ИТОГО: 121 670 руб (платежи в долл. по курсу на 19.11.2013) 3800$
Предложение действует до 31/11/2013
Cрок поставки 55-60 дней, c момента получения груза от поставщика.
Сообщение отредактировал lkbyysq: 19 Февраль 2014 – 18:55
- Наверх
#17 OFFLINE frezeryga
Отправлено 20 Февраль 2014 – 01:15
китайцы молодцы подобный станочек видел на выставке но там он побольше стоил.
в любом случае сделать самому интересней и дешевле.
чистовая
чистовая
Прикрепленные изображения
- Наверх
#18 OFFLINE frezeryga
Отправлено 21 Февраль 2014 – 00:25
доделал чистовую и посадочнык мкста под рельсы и опоры. получилось очень удачно рельс входит в свое место плотненько без зазора и опоры также благо они качественные и шлифованы со всех сторон в отличии от китайских.
Прикрепленные изображения
- Наверх
#19 OFFLINE frezeryga
Отправлено 18 Апрель 2014 – 02:47
небольшое продолжение.
изготовил столик под станок приобрел шкаф под электронику. почти все фрезерованные детали станка уже готовы можно начинать сборку но со временем туго поетому пока стоит все в куче у стенки и потихоньку режу резьбы их очень много.
Прикрепленные изображения
- Наверх
#20 OFFLINE frezeryga
Отправлено 13 Май 2014 – 00:35
дело идет медленно занимаюсь потихонюку мелочевкой нарезанием резьб в деталях станины и изготовлением мелких всяких деталек. из последнего покрамсал рельс.
Прикрепленные изображения
- Наверх
Пошаговое руководство по выбору виброопор
Являясь ведущим специалистом в области резиновых виброопор, мы предлагаем наш обширный опыт, используя пошаговое руководство, чтобы помочь вам выбрать правильные резиновые опоры.
Продолжайте читать наше простое руководство по выбору лучшего антивибрационного крепления, которое подойдет именно вам.

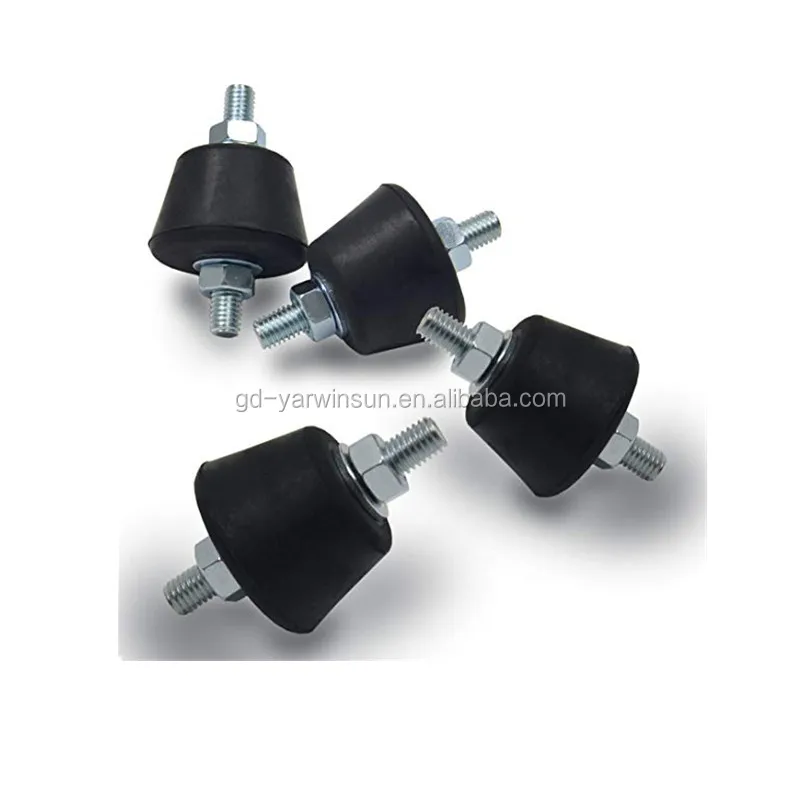

Что такое антивибрационные опоры?
Антивибрационные опоры крепятся к машинам для устранения вибрации и шума. Вибрация машин от оборудования может передаваться на опорную конструкцию и распространяться на большие расстояния, излучаясь в виде шума в другом месте здания или конструкции. Крепления обычно изготавливаются из резины или комбинации резины и других материалов. Резиновые виброопоры особенно эффективны для предотвращения передачи вибраций, создаваемых машинами.
Антивибрационные опоры обладают отличными свойствами поглощения ударов и вибрации. Части оборудования и механизмов, подверженные воздействию шума, ударов и вибраций, могут быть серьезно повреждены, что влияет на их срок службы, эффективность и безопасность. Повышенный риск повреждения часто может привести к более частым ремонтам и заменам, увеличивая затраты компании или отдельного лица.
Имея это в виду, неудивительно, что эти крепления так широко используются в различных отраслях, от оборонного сектора до возобновляемых источников энергии и производства электроэнергии.
Как выбрать антивибрационное крепление:
- Определите общий вес (кг) оборудования/машин и количество необходимых креплений.
Чем больше общий вес, тем больше креплений или больше количество креплений, необходимых для снижения вибрации машины.
- Рассчитайте вес каждого крепления. Обязательно учитывайте, что вес на оборудовании может быть распределен неравномерно.
Например, если оборудование весит 340 кг, для оборудования потребуются резиновые опоры весом 85 кг каждая, если для равномерного распределения веса будут приобретены четыре опоры. Проверьте центр тяжести, чтобы обеспечить равномерное распределение нагрузки, поскольку в разных местах могут потребоваться разные крепления.
- Измерить скорость движения машины.
Рассчитайте нормальную рабочую скорость механизма, называемую частотой форсирования, а также самую низкую рабочую скорость (обычно на холостом ходу).
- Определите статический прогиб опоры.
Статическое отклонение — это просто величина, на которую сжимается виброизолирующая опора под весом оборудования. Чем больше статическое отклонение, тем больше работы приходится выполнять креплению. Например, если пружина имеет высоту 10 см в ненагруженном состоянии и сжимается до 9 см под весом оборудования, статическое отклонение составляет 1 см. Вот как рассчитывается статическое отклонение.
- В зависимости от нагрузки на крепление выберите подходящий тип крепления, обеспечивающий требуемый статический прогиб.
Учитывайте особые требования применения и требуемое снижение вибрации. Графики, показывающие изоляцию вибрации от прогиба, можно использовать для определения уровней снижения вибрации.
Пожалуйста, свяжитесь с нами, чтобы получить рекомендации или дополнительную информацию.
- Убедитесь, что все соединения и коммуникации с оборудованием, такие как выхлопы, трубопроводы и воздуховоды, гибкие, чтобы оборудование могло свободно перемещаться.
Резиновые виброизоляционные опоры имеют ряд преимуществ и предлагают отличное соотношение цены и качества. Они не только служат для защиты оборудования, уменьшая воздействие мощности машин, но и продлевают срок службы оборудования, транспортных средств и конструкций. Без резиновых виброопор на оборудовании простое воздействие вибрации может вызвать ослабление и даже привести к отказу. Поэтому крайне важно защитить не только свое оборудование, но и благополучие рабочих, использующих оборудование с подходящими креплениями. Виброгасящие опоры просты в установке и доступны в различных размерах, конструкциях и грузоподъемности.
Типы антивибрационных креплений
Используя правильный тип крепления, вы можете увеличить срок службы оборудования, снизив при этом неблагоприятное воздействие вибрации, шума и ударов.
GMT разрабатывает, производит и поставляет широкий спектр специализированных креплений, предлагая как стандартные, так и индивидуальные решения для множества промышленных применений:

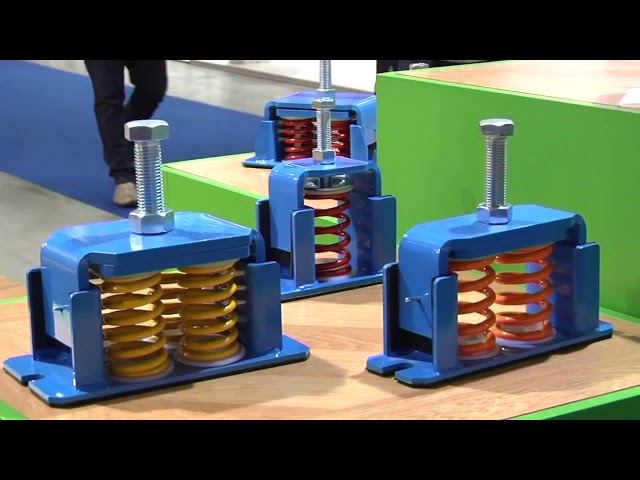

- ВиброизоляторыНаши изоляторы работают для снижения любого шума, передаваемого наружу от машины (активные ). Изоляторы также могут уменьшить количество вибраций, передаваемых на машину от внешнего источника, такого как ее фундамент (пассивный).
Виброизоляторы имеют множество применений, например, в оборудовании для пищевой и фармацевтической промышленности. Конкретные примеры использования включают отопительное и вентиляционное оборудование, вентиляторы и электрогенераторы.
- Резиновые виброопоры
В отличие от виброизоляторов, резиновые опоры могут обеспечивать защиту от вибрации и ударов в трех разных направлениях. Они также обеспечивают высокий уровень стойкости к жирам и маслам, что делает их популярным выбором как в автомобильной, так и в морской промышленности.
Резиновые виброопоры часто встречаются как в двигателях, так и в генераторах.
- Крепления для троса
Коррозионно-стойкие и полностью изготовленные из нержавеющей стали крепления для стальных канатов, разработанные специально для работы в самых суровых условиях. Они изолируют удары и вибрации со всех сторон и предлагают решение самых сложных задач, не требующее технического обслуживания.
Эта устойчивость делает наш ассортимент креплений для тросов идеальными для использования в военных целях, сертифицированных по стандартам MIL-STD-167 для вибрации, MIL-STD-810 для условий окружающей среды и MIL-S-9.01 для шока. Их можно найти в транспортных средствах повышенной проходимости, самолетах и транспортных средствах.
- Конические опоры
Конические крепления также называются резиновыми конусными креплениями. С правильными шайбами эти опоры подходят как для сжимающих, так и для сдвигающих нагрузок.
Обладая отказоустойчивостью и высокой грузоподъемностью, они предназначены для мобильных приложений в автомобильной, коммерческой и морской промышленности.

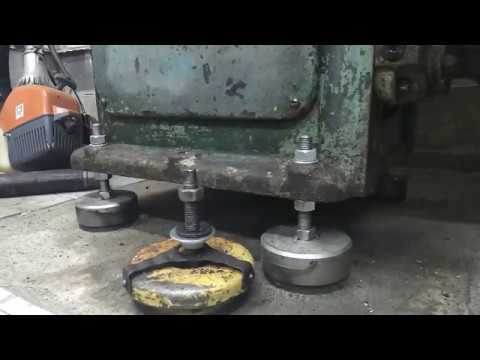

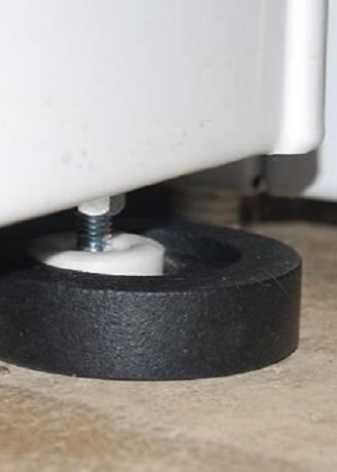

- Ножки машины
Ножки машины уменьшают вибрации и гасят ударные нагрузки. Имея возможность контроля отскока и различные варианты жесткости резины для каждого применения, нетрудно понять, почему опоры машин так широко используются в таких отраслях, как возобновляемая энергетика, производство электроэнергии, сельское и лесное хозяйство. Общие области применения включают морские опоры, опоры двигателя и опоры генератора.
Являясь ведущим специалистом в области резиновых виброопор, мы располагаем рядом доверенных консультантов, которые могут помочь вам подобрать оптимальные виброизоляционные опоры в соответствии с вашими требованиями. Если вам нужны дополнительные рекомендации относительно любого из наших специализированных антивибрационных креплений или вы хотите узнать о наших индивидуальных услугах, пожалуйста, не стесняйтесь обращаться к нам сегодня.
Поделиться в вашей сети
Руководство по антивибрационным опорам
Главная // Доступ к оборудованию // Руководство по антивибрационным креплениям //
Ресурсы продукта
Вибрация может причинить ущерб:
- Повреждение деталей машины
- Ослабление винтов и болтов
- Потери производства
- Передаваемый шум, который может распространяться по всему зданию
- Повреждение полов
- Неисправности чувствительного и точного оборудования
- Дискомфорт оператора
- Сокращенный срок службы машины
Если речь идет о двигателе, вентиляторе или любой другой движущейся части, передача вибрации действительно не может быть предотвращена. Его можно контролировать, что является работой антивибрационного крепления.
Это чрезвычайно экономичное решение, предназначенное для снижения уровня шума и вибрации. . Подумайте о генераторе и потенциальном повреждении, которое может вызвать вибрация. Виброгасители для машин предотвращают возникновение этих проблем. Возможно, вам будет полезно ознакомиться с Типы генераторов и их сравнение и Краткое руководство: компоненты для вашего промышленного генератора .
Крепятся к аппликации – обычно снизу, чтобы обеспечить контроль вибрации. После применения в приложении они будут защищать оборудование, ограничивать шум и вибрацию и помогать ограничивать чрезмерный шум, который может быть вызван вибрациями.
Какой материал лучше всего поглощает вибрации? Это критично, конечно. Как правило, лучшим материалом для демпфирования вибрации является резина или термопластичный эластомер (TPE), семейство резиноподобных материалов. Далее мы подробнее рассмотрим материалы, но сначала давайте рассмотрим типы.
Наиболее распространенные антивибрационные амортизаторы популярны не зря: они эффективно снижают вибрацию, удары и шум.
Вы заметите термин «Берег» при описании материала. Если вы не знакомы со значением, ознакомьтесь с Что такое твердость по берегу и почему вас это должно волновать?
Вот распространенные примеры антивибрационных опор для машин:

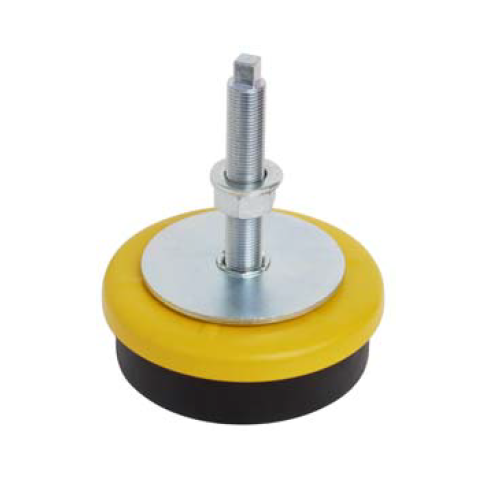

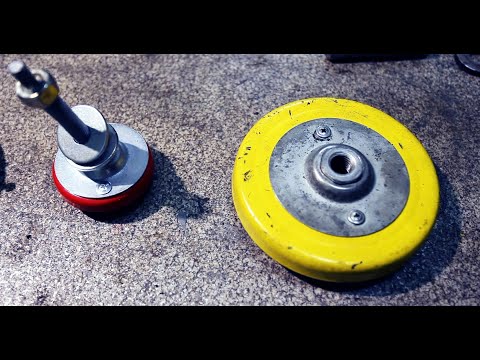

Виброопоры для тяжелых условий эксплуатации
- Хорошая адгезия к полу

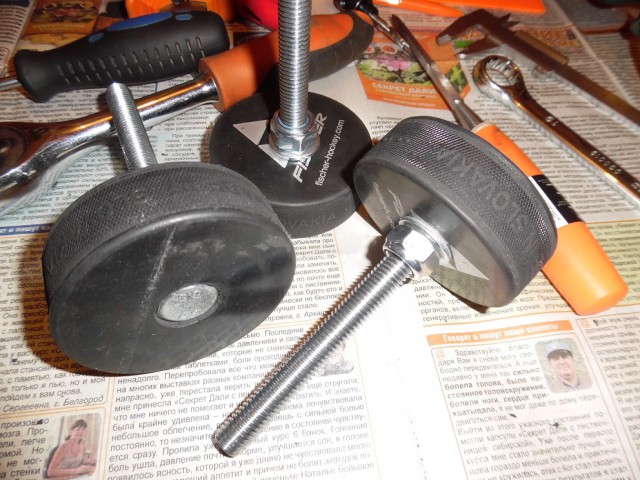

- Навинчивающиеся амортизирующие опоры
- TPE Shore 75 A
Используется для: Тяжелого оборудования, ОВКВ, генераторов, виброопор и антивибрационных опор для воздушных компрессоров
Вибростойки
- Действует как антивибрационная подушка между двумя частями для поглощения вибрации
- Имеются варианты «папа/папа» и «папа/мама»
- Диапазон рабочих температур: от -40°F до 176°F
- Неопреновый каучук 40 по Шору и сталь
Используется для: Контроллеры полета, оборудование, генераторы, моторные отсеки воздуходувки HVAC
Виброизоляционные втулки
- Идеально подходит для стационарного оборудования, которое не может избежать движения
- Гибкость для подавления вибрации и шума
- Неопреновый каучук Shore 60 A
Используется для: Узлов электроники
Винты виброизоляционных прокладок
- Используется с виброизоляционными втулками
- Диапазон рабочих температур: от -40°F до 122°F
- Оцинкованная углеродистая сталь
Используется для: отсеков вентилятора HVAC, электроники
Как уже упоминалось, TPE и резина являются отличными материалами для поглощения вибрации.
Ниже приведены преимущества креплений из этих материалов.
Резиновые антивибрационные опоры
Резиновые виброгасители часто содержат другой материал, например сталь. Преимущество этого заключается в том, что он позволяет легко монтировать и обеспечивает долговечность. Они крепятся к вашей машине и могут использоваться для сжатия. Когда ваша машина используется, резиновые опоры поглощают и гасят вибрацию, значительно сводя к минимуму воздействие вибрации и шума.
Натуральный каучук устойчив к истиранию и низким температурам, но плохо сопротивляется жидкостям на нефтяной основе. Нитрил — это синтетический каучук, и это наиболее распространенный материал, используемый для изготовления резиновых опор.
Каучук, синтетический или натуральный, имеет длинноскрученные цепи с высокой молекулярной массой. Эти цепи соединены поперечными мостиками с определенными химическими веществами, образуя сеть. В результате получается материал, который может принимать и восстанавливаться после экстремальной деформации в 200% и более.
Как правило, нитриловый материал предлагает:
| Устойчивость к атмосферным воздействиям и ультрафиолетовым лучам | Бедный |
| Водонепроницаемость | Хорошо |
| Химическая стойкость | Отлично |
| Прочность на разрыв | От хорошего до отличного |
| Стойкость к газопроницаемости | Очень хорошо |
| Стойкость к старению под действием пара | От удовлетворительного до хорошего |
| Совместимость с кетонами | Бедный |
| Совместимость со спиртами | От удовлетворительного до хорошего |
Как правило, нитриловый материал имеет:
| Диапазон температур | от -40°C до 100°C / от -40°F до 210°F |
| Прочность на растяжение Удлинение | 200–3500 фунтов на квадратный дюйм 350–650 % Максимум |
| Дюрометр Упругость/отскок | 20-95 Shore A Хорошее |
Эластомеры для антивибрационной опоры
Синтетические материалы, имитирующие резину, являются эластомерами.
То, что вы ищете, — это баланс свойств. Вы должны понимать, как они влияют друг на друга. Возможно, вам нужно уменьшить характеристику одного материала, чтобы усилить характеристику другого.
Виброопоры, которые действуют как опоры на машинах и конвейерах, часто изготавливаются из термопластичных эластомеров (ТПЭ). Преимущество TPE в том, что это один из самых эффективных материалов для гашения вибрации.
Обладает хорошей стойкостью к разрыву и истиранию, TPE также обладает отличной усталостной прочностью на изгиб и высокой ударной вязкостью. Благодаря своим выдающимся электрическим свойствам это идеальное решение для приложений, связанных с электроникой или оборудованием.
Как правило, материал TPE предлагает:
| Прочность на растяжение | 0,5 – 2,4 Н/мм² |
| Прочность на удар с надрезом | без перерыва кДж/м² |
| Коэффициент теплового расширения | 130 х 10-6 |
| Максимальная температура непрерывного использования | 140˚C / 284˚F |
| Плотность | 0,91 – 1,3 г/см3 |
Стойкость к химическим веществам:
| Разбавленная кислота | Отлично |
| Разбавленные щелочи | Отлично |
| Масла и смазки | Отлично |
| Алифатические углеводороды | Отлично |
| Ароматические углеводороды | Бедный |
| Галогенированные углеводороды | Бедный |
| Спирты | Отлично |
Шаг 1: Каков вес оборудования?
Это даст вам представление о том, сколько креплений вам понадобится или их размер.
Чем тяжелее машина, тем больше креплений или их количество потребуется.
Шаг 2. Какой вес необходимых креплений?
Допустим, ваша машина весит 800 фунтов. и вы будете использовать четыре крепления. Если вес машины распределен равномерно, вам понадобятся крепления весом 200 фунтов каждое. Если вес машины распределяется неравномерно, вам понадобятся более тяжелые крепления там, где это необходимо.
Шаг 3: Какова скорость вращения машины (количество повторений в минуту)?
Измерьте скорость машины. Если вы проектируете машину, вы знаете, каковы ее обороты в минуту.
Шаг 4: Каково статическое отклонение машины?
Это то, насколько ваше крепление сожмется под весом машины. Используя приведенную ниже таблицу, давайте вернемся к вашей машине, которая весит 800 фунтов, включая вентилятор. Ваша степень виброизоляции 85%. Допустим теперь, что вентилятор машины работает на скорости 1400 об/мин. Нарисуйте линию на графике, начиная с 1400 об/мин, и продолжайте, пока не достигнете диагональной линии 85%.
Теперь проведите линию прямо вниз. Вы приземлитесь на 3,5 мм внизу. Это ваше статическое отклонение.
Шаг 5: Какой тип крепления?
Основываясь на всей имеющейся у вас информации, вы можете выбрать тип крепления и размеры, обеспечивающие необходимый вам статический прогиб.
Загрузите бесплатные CAD и попробуйте их перед покупкой
Для большинства решений доступны бесплатные CAD, которые вы можете скачать. Вы также можете запросить бесплатные образцы, чтобы убедиться, что вы выбрали именно то, что вам нужно. Если вы не совсем уверены, какое решение лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.
Какими бы ни были ваши требования, вы можете рассчитывать на быструю отправку. Запросите бесплатные образцы или загрузите бесплатные CAD прямо сейчас.
