Как сделать ворота из профлиста своими руками: Как сделать ворота из профнастила своими руками с калиткой, без сварки

alexxlab | 09.04.2023 | 0 | Разное

Содержание

Как самостоятельно сделать ворота из профнастила? – пошаговая инструкция с видео для новичков и красивые примеры

Какие инструменты и материалы понадобятся?

Разновидностей и марок профлистов очень много. Они отличаются размером, рельефом и толщиной. Для обустройства ограждений чаще всего используется марка с литерой «С», такой профнастил еще носит название «стеновой». Цифра рядом с буквой обозначает высоту волны в мм. Для обшивки ворот и калитки, чаще других выбирается маркировка С8.

Преимущества такого профилированного листа:

Малый вес.
Доступная цена.

Но такой лист не отличается высокой прочностью. Более привлекательными в соотношении цена/качество/прочность выступает профнастил марки С10.

Важно! Лучше выбрать лист большей толщины, так как профнастил имеет слабую устойчивость к механическим повреждениям. Полимерное покрытие должно быть из полиэстера. Он делает поверхность глянцевой и защищает от внешнего атмосферного воздействия.

Подойдут и другие марки:

С14;
С20;
С21;
НС35;
Н60;
Н75.

Марка С20 и С21 считаются кровельными. Их выбирают для строительства ворот из профлиста по причине повышенной прочности. Но это решение будет правильным, если листы подойду по размеру, так как их габариты меньше, чем у С8 или С10.

Важно! При покупке профнастила обратите внимание на то, каким защитным покрытием обработана поверхность. Цинк – самый дешевый и ненадежный вариант. Лучший выбор – полиэстеровое покрытие.

Для изготовления створок ворот понадобятся такие материалы:

Профилированные листы. Эффектно смотрятся листы, где полимерное покрытие присутствует с двух сторон. Не покупайте листы толщиной менее 0,45 мм. Они имеют низкую упругость, будут деформироваться даже при небольшой ветровой нагрузке или механическом воздействии.
Труба прямоугольного сечения для выполнения каркаса и поперечных лаг 40х25х2. Нельзя делать лаги и каркас из дерева.
Даже если его обработать грунтовкой материал быстро прогниет в местах крепления.
Стальная труба опорных столбов. Можно использовать готовые опорные столбы, которые могут быть с круглым или квадратным сечением. Такое изделие имеет «пятку» и верхнюю заглушку. По своему желанию можно сделать опоры из дерева, кирпичной кладки или камня.
Заглушки для железной опоры.
Петли круглые с подшипником.
Задвижки (замковые петли).
Нижний и горизонтальный стопор.
Саморезы либо заклепки.
Электроды для сварки.
Краска, грунтовка.
Декоративные элементы.

Это важно! Опорные столбы можно выполнить кирпичной кладкой. Это красиво и доступно по стоимости. Конструкция усиливается стойкой из стальной трубы 60х60 мм либо сварной арматурной сеткой.

Для обустройства фундамента понадобится щебень, цемент и песок. Чтобы зафиксировать опору в вертикальном положении необходимы металлические распорки либо опалубка.

Для строительства ворот из профнастила своими руками должны быть подготовлены такие инструменты:

Лопата со штыком.
Емкость, для приготовления цементно-песчаной смеси.
Рулетка измерительная.
Строительный уровень.
Угольник.
Инструмент для разрезания профнастила и трубы. Для этого подойдет электрическая дисковая пила, ручная ножовка, электрический лобзик, ручные ножницы по металлу, болгарка.
Дрель, перфоратор.
Машина шлифовальная.
Киянка из резины.
Аппарат для электродуговой сварки.

Конструкция ворот

Тип конструкции въездной зоны определяется способом открывания. Наиболее популярные модели – откатные и распашные ворота. Есть еще один тип – складывающиеся, они же фолдинговые) и подъемные.

Распашные (створчатые, сдвижные) открываются по полуокружности. Классический вариант – конструкция с двумя открывающимися частями, но встречаются и одностворчатые конструкции.

Преимущества распашных ворот:

Простой монтаж, с которым под силу справиться одному человек.
Возможность выбрать любую форму.
Возможность добавить к общей конструкции калитку.

Обратите внимание! Единственный недостаток конструкции – створки после открывания «съедают» много места во дворе, если открываются внутрь территории. Поэтому при выборе такого типа ворот нужно иметь достаточно большое свободное пространство, которое позволит их распахивать.

Еще один небольшой недостаток контракции в том, что зимой необходимо тщательно очищать двор от снега, иначе ворота не получится распахнуть.

Откатные ворота (сдвижные) по принципу действия аналогичны дверям-купе. То есть полотно здесь будет сдвигаться в сторону. Делается это вручную либо с использованием электропривода. Для того чтобы установить такой тип ворот, нужен забор, который по протяженности сможет вместить открывающуюся часть.

Преимущества конструкции:

Хорошо выдерживает даже очень сильные порывы ветра.
Экономит пространство.
Повышенная устойчивость к ветровым нагрузкам.

Установка откатных ворот выйдет значительно дороже, чем распашных. Владельцу нужно постоянно следить за тем, чтобы в направляющих не скапливались мусор и грязь. Придется обустроить мощный железобетонный фундамент.

Бывает, что размеры участка не позволяют установить откатные или распашные конструкции, тогда необходимо смонтировать складные (складывающиеся). Они состоят из одной открывающейся части, которая складывается по типу гармошки.

Подъемные ворота открываются с использованием ручного или автоматического механизма. Обычно они имеют одну створку. В открытом положении конструкция не «съедает» свободное пространство. В отличие от откатных ворот, здесь створка не сдвигается в бок, а поднимается вверх.

Как выбрать размер створок?

Откатные ворота изготовить самостоятельно сложно. Рассмотрим, как выбрать размер створок на примере распашных ворот. Такой вход на территорию имеет два типа открытия створок:

наружу;
внутрь.

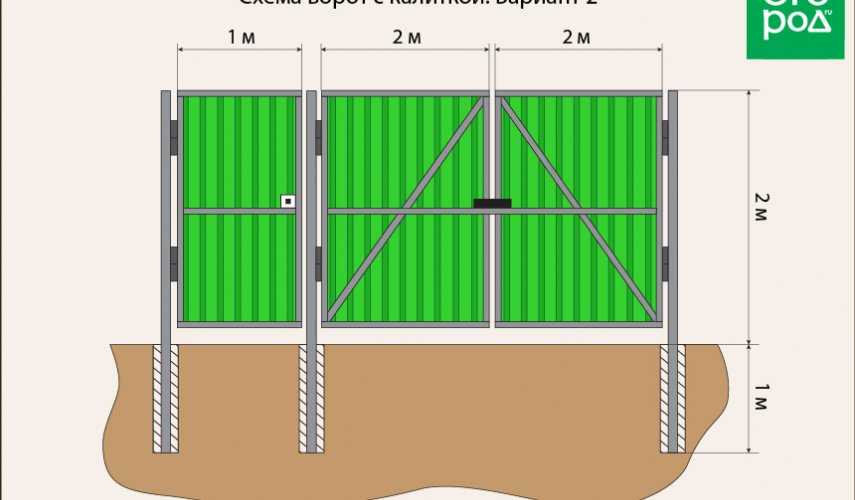

Калитку можно вырезать в одной из подвижных частей либо сконструировать отдельно.

Важно! Перед тем как монтировать ворота с калиткой из профнастила нужно тщательно измерить проем и пространство вокруг, чтобы понять, достаточно ли будет места для открытия створок. После этого следует нарисовать чертеж конструкции с точностью до миллиметра и включить в него все необходимые элементы.

Распашные ворота обычно устанавливаются теми владельцами дачного у которых есть машина, поэтому длина проема должна равняться габаритам машины с учетом зеркал плюс зазор для свободного въезда равный 1 метру. Если предполагается что-либо завести внутрь территории на грузовом транспорте, при обустройстве входной зоны следует учесть его габариты.

Поэтому конструкция, как правило, имеет в ширину около 4 метров, то есть длина одного полотна будет 2 метра. Прежде чем устанавливать учтите, что перед воротами должно быть не менее 2 метров свободного участка открытия створок. Если въезд обустраивается для грузового автомобиля, то ширина проема должна быть 6 метров, то есть по 3 метра на каждую часть.

Высота подбирается по усмотрению владельца. Наиболее используемые габариты – 2-2,5 метра.

Рассчитаем необходимое количество профнастила. Габариты створки 2х2 метра – 8 м2. Полезная ширина панели профилированного листа С8 – 1150 мм (общая 1200 мм). Дина панели варьируется в достаточно большом диапазоне – от 0,5 до 13 мм. Если габариты подвижной части другие, например, 1,75х1,8 м, профнастила понадобится 6,3 м2. Расчет делается так:1,75х1,8х2. Не забывайте учитывать нахлест.

Если есть возможность, то лучше при расчете ширины створок отталкиваться от стандартных габаритов листа, чтобы его не пришлось подрезать.

Это важно! Чем выше и длиннее конструкция ворот, тем больше вес, а, следовательно, и нагрузка будет на опорные столбы. Поэтому нужно тщательно высчитать размер. Если створки получаются громоздкими придется усилить фундамент и опоры.

Количество профильной трубы (уголка) на раму рассчитывается просто:

Умножаем ширину одной створки на 4 (например, ширина 2 м, получаем 8 метров).
Умножаем высоту створки на 6 (2 м х 6 = 12 м).

Складываем оба полученных произведения: 8 м + 12 м = 20 м. То есть для рамки понадобиться 20 метров.

Высота столбов для ворот должна равняться высоте профнастила плюс около 0,8–1,2 метра для подземной части и выполнения зазора между нижней гранью створок и грунтом.

Пошаговая инструкция монтажа

Прежде чем приступать к монтажу конструкцию нужно забетонировать столбы. Для этого размечаем место установки. Если ворота из профнастила с калиткой – понадобится 3 опоры.

Пошаговая инструкция установки опор:

Выкапываем ямы в местах, где будут столбы для ворот. Глубина отверстия – до 1,2 м, диаметр – 0,5 м.
Важно! Глубина ямы должна превышать глубину промерзания грунта. Она должна соответствовать 30-35% высоты наземной части. Учитываем, что запас между нижним краем ворот и поверхностью земли должен составлять 20-30 см.
Обрабатываем ту часть профильной трубы, которая будет находиться в земле: зачищаем ржавчину, грунтуем, красим, оборачиваем в рубероид.
Засыпаем в яму гравий (щебень). Высота слоя 10-15 см. Тщательно утрамбовываем.
Готовим бетонный раствор. Массовые пропорции:
цемент М400 – 10 кг;
песок карьерный или речной, не очень мелкий – 20-23 кг;
мелкий щебень (размер фракций 5-10) – 40-43 кг;
вода – 5 литров.
Тщательно перемешиваем сухие составляющие. Затем постепенно добавляем воду. Получается смесь, по консистенции похожая на густую сметану. Пропорции воды можно менять, ее должно быть 40-50% от массы цемента.
Вставляем в углубление опорные столбы. Чтобы обеспечить их надежное вертикальное положение можно установить распорки из металлического уголка, арматуры либо зафиксировать при помощи битого на крупные куски кирпича.
Заливаем в яму бетон до самого верха. На верх трубы ставим заглушку чтобы внутрь не попадала влага.

Это важно! Каркас створок нельзя навешивать на столбы до тех пор, пока бетон не высохнет. Для этого понадобится минимум 3-4 дня. Если бетон не наберет прочности, то после устройства каркаса ворот столбы могут дать крен.

Пока раствор высыхает можно заняться сборкой самой конструкции. Для этого нужно выделить свободное пространство где будет удобно проводить сварочные работы. Поверхность должна быть идеально ровной.

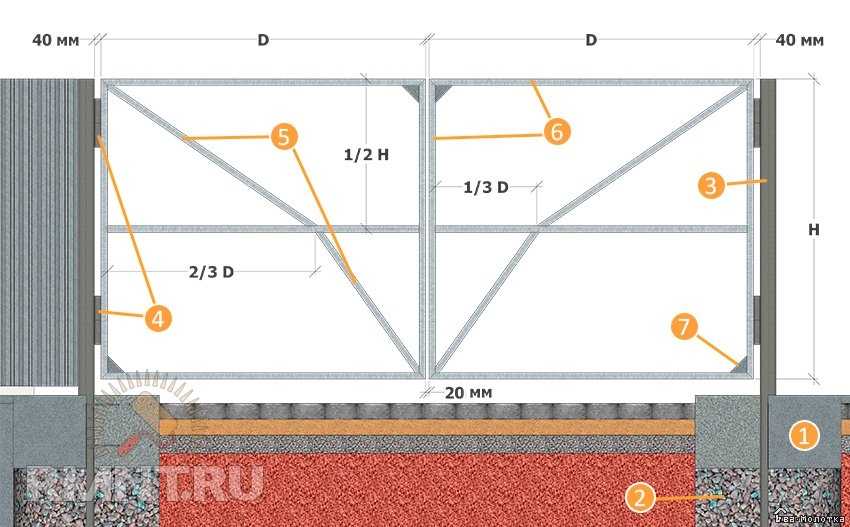

Пошаговая инструкция по сборке каркаса

1. Делаем заготовки из уголка по размерам, соответствующим длине и ширине створки. Лучше, если угол среза будет 45 градусов хотя и проще собирать каркас ворот встык. Углы должны быть строго прямыми, проверяем это при помощи угольника.

2. Свариваем раму по технологии дуговой сварки.

3. Усиливаем надежность углов. С этой целью нужно приварить косынки в форме треугольника с прямым углом и сторонами по 10 см. Косынки вырезаем из листовой стали или тонкостенного профиля.

4. Укрепляем раму, придаем ей жесткость. Для этого к ней привариваются дополнительные перемычки. Одна горизонтальная обустраивается по центру. Она должна разделить рамку на два одинаковых прямоугольника. Далее приваривается диагональная перекладина от нижнего угла к верхнему.

5. Зачищаем все сварные швы используя болгарку.

6. Устанавливаем на каркас фурнитуру. Это накладные замки, задвижки, нижние и верхние стопы и так далее.

7. Красим трубу, чтобы защитить металл от коррозии.

8. Привариваем петли к каркасу. Расстояние от нижнего или верхнего края не должно быть больше 30-40 см. Используются крупные гаражные петли. Сварной шов выполняется по всей длине крепежного края. Смазываем петли специальной смазкой, которая не боится влаги и низких температур.

9. Обшиваем каркас профнастилом по внутреннему периметру при помощи саморезов. Под каждый саморез нужно подложить резиновую прокладку. Окрашиваем головку самореза в тот же цвет, что и профлист, можно сразу купить цветные шурупы. Саморезы вкручиваются по периметру рамки, в горизонтальные и вертикальные перемычки. Выдерживается такое расстояние между саморезами – 80-110 мм. Вместо шестигранных шурупов можно использовать специальные заклепки.

10. После того как установлены опоры и произведена обшивка каркаса можно приступать к навешиванию створок. Процесс непростой и требует определенной сноровки. Для удобства нужно соорудить небольшую подставку из досок или кирпичей между опорными столбами. Ставим створку на подставку и выравниваем по всем плоскостям. Для проверки горизонта и вертикали используем строительный или лазерный уровень.

11. Ставим метки на опорных столбах в местах расположения петель. Привариваем соединительные элементы и навешиваем створки. Убираем подставку.

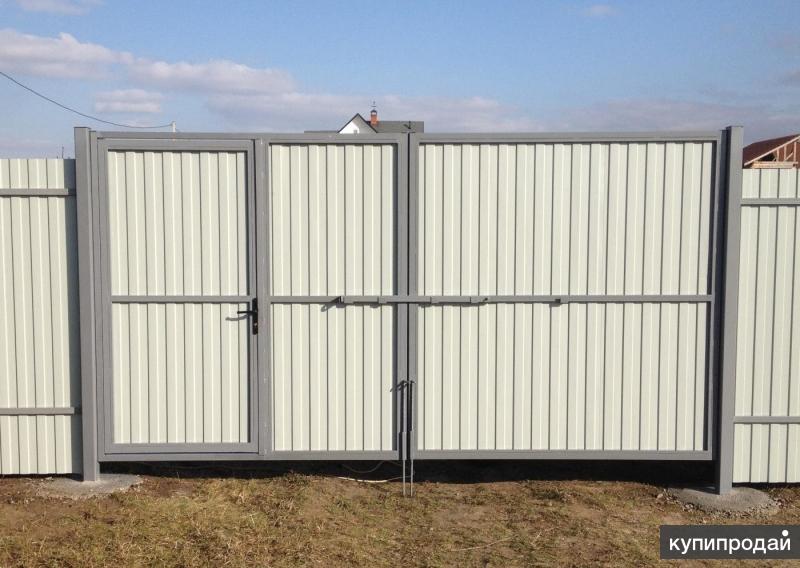

Красивые примеры готовых ворот

Когда изготавливаются ворота из профнастила своими руками им можно придать самую необычную форму, украсить различными декоративными элементами. Разнообразие цветовой палитры листов позволит найти решение, которое будет гармонировать с ограждением и общим дизайном ландшафта.

Видео для новичков

Самостоятельно изготовить ворота из профилированного листа не сложно, как кажется на первый взгляд. Важно чтобы у человека присутствовали элементарные навыки работы электроинструментом и сварочным аппаратом. Если придерживаться последовательности действий и правил изготовления ворота из профнастила прослужат долгие годы.

Как сделать ворота из профнастила своими руками?

Содержание

Как сделать ворота из профнастила своими руками и что для этого нужно?

Если на вашем приусадебном участке стоит забор из профлиста, не нужно думать, какой материал выбрать для входной или гаражной двери. Вы сможете выбрать дизайн любого цвета и параметров, который вам подходит.

Единственное, над чем стоит задуматься, — сделать ли ворота из профлиста своими руками или купить уже готовые. Здесь лучше выбрать наиболее подходящий по своим финансам вариант. Многим людям очень сложно сделать такой проект самостоятельно, и им требуется немало усилий.

Специалисты уверяют, что это мнение неверно. Важно правильно выбрать материалы для каркаса будущих ворот, а также вертикальные стойки и дополнительные материалы, среди которых есть ручки, саморезы и петли.

Конструкция калитки и ворот

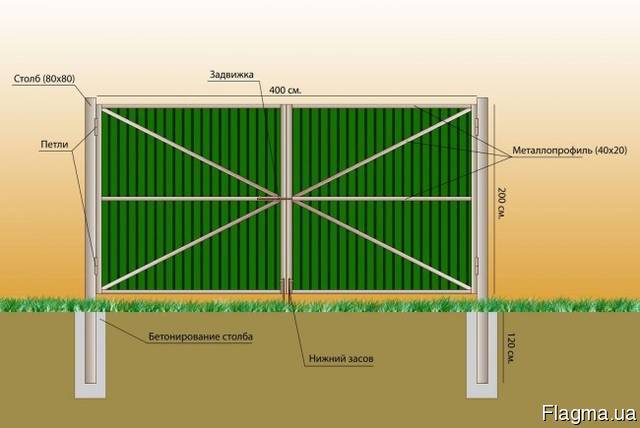

В большинстве случаев ворота состоят из двух створок, которые устанавливаются таким образом, чтобы открываться внутрь или наружу. Каркас каждого из элементов должен быть выполнен из металлических профилей, для них предпочтительнее угол 50х50 миллиметров.

Этот размер считается наиболее оптимальным для получения высокой жесткости всей конструкции. Внутренняя планировка каркаса может быть выполнена из профилей меньших размеров.

Как правильно определить площадь крыльев? Это число будет зависеть от того, какой автомобиль вы заезжаете на участок или в гараж.

Если это обычная легковая машина, четырех метров будет достаточно.

Грузовикам нужны ворота большего размера, шириной от пяти до шести метров.

Таким образом, можно рассчитать размер каждого крыла, который будет варьироваться от двух до трех метров. Не забывайте о необходимости иметь под рукой чертеж или схему, которые позволят правильно собрать конструкцию.

На чертеже должны быть указаны все размеры с учетом сечения профилей. Затем можно приступать к резке профилей, можно будет соединить их сваркой.

Все работы необходимо выполнять на строго ровной плоскости. Очень важно расположить каждый элемент каркаса таким образом, чтобы в итоге получилась прямоугольная конструкция. Этот критерий является основополагающим для правильной установки будущей двери.

Рубанок должен быть не только идеально ровным, но и пожаробезопасным для выполнения сварочных работ. Для создания прямого угла понадобится специальное оборудование, в которое войдут два перпендикулярных деревянных бруска.

Такой прибор крепится к плоскости, на которой будут проводиться сварочные работы. Он соединит устройство створками ворот с каркасом, после чего склеит все сваркой и хорошенько приварит в оставшихся местах.

Если каркас удастся правильно установить и сварить, длина диагональных прямоугольников на крыльях будет одинаковой. Поэтому при создании ворот следует тщательно контролировать эти цифры.

Стоит обратить внимание на один важный нюанс. Вертикальная прочность должна соответствовать нормативным параметрам, так как каждая створка будет нагружена не только собственным весом, но и гофрокартоном, который крепится к каркасу.

В дополнение к характеристикам болтов, они имеют небольшой вес, но все же есть.

Поэтому в конструкцию следует включать горизонтальные элементы, способные обеспечить необходимый уровень жесткости. В некоторых случаях ворота становятся очень большими, поэтому их следует соединять по диагонали.

Изготовление калитки из профлиста осуществляется по той же технологии, но в этом случае профили должны быть меньшего размера. Таким же образом и схема, в которой элементы будут соединяться между собой сваркой.

Ворота будут представлять собой уменьшенную модель несущего крыла. Не забудьте приварить петли к готовому каркасу.

Этапы установки ворот и схема

В первую очередь необходимо определиться с местом, где будут установлены вертикальные стойки. Всего их три:

Одна для ворот;
Двое до ворот.

Установка опорных столбов выполняется на той же линии, что и стойки для забора.Необходимо выкопать три ямы диаметром двадцать сантиметров, а глубина составит один метр. Чтобы сделать это быстрее и лучше, следует использовать садовую дрель.

В подготовленные лунки насыпают щебень или гравий, толщина от 10 до 15 сантиметров, затем все следует утрамбовать. Вы получите опорную подушку и приготовите бетонную смесь для дальнейшей работы.

Для этого возьмите цемент М400, песок и щебень в соотношении 1: 2: 4. Все элементы смешиваются и добавляется вода. Использование бетономешалки будет нецелесообразным, так как объем достаточно небольшой, а раствор делайте самостоятельно. не проблема.

В каждое углубление ровно по вертикали ставится опорный столб, и заливается получившийся бетон. Специалисты утверждают, что для более полного упрочнения и устойчивости опор лучше приваривать к нижним концам стержней элементов. В их роли может быть арматура, металлический уголок или труба.

После установки и заливки столбов подождите, пока бетон полностью затвердеет и высохнет. На это уйдет как минимум две-три недели, точное время будет зависеть от температуры на улице и погоды.

Следующим шагом является установка каждой створки на столб. Для этого элементы устанавливают на опоры, так как принимают простой кирпич или деревянный брус.

Выравнивание створки должно быть строго в плоскостях, на полке необходимо разметить место для крепления нижней части петли, которая будет привариваться к столбу.

На каждую створку должно приходиться не менее двух петель. Их сваривают, после чего можно повесить элемент на конструкцию. Если конструкция более жесткая, то к столбам забора лучше приварить наружные столбы.

Площадь ворот достаточно большая, поэтому ветровая нагрузка, которая будет постоянно воздействовать на створки, может негативно сказаться на ней. Если ворота выполняются только для въезда на стройплощадку легковым автомобилем, опорные стойки можно соединить между собой вертикальной планкой из профлиста по краям верхней части.

Таким образом можно значительно повысить жесткость и безопасность конструкции. Следующим шагом будет покраска ворот и всех частей конструкции. Цвет должен быть таким же, как и забор.

На последнем этапе вам придется все покрыть профилированной фольгой. Его разрезают на размер каждой калитки по высоте и укладывают в одну волну на перекрытие. Листы можно прикрепить друг к другу несколькими способами.

Первый — саморезы, второй — винтовое соединение. Если вы выберете первый вариант, элементы должны быть предназначены для металла.

О чем не следует забывать

Теперь можно с уверенностью сказать, что калитка и ворота из профлиста готовы. Многие подумают, что эта технология очень проста.

Действительно, нет ничего сложного в конструкции, но есть нюансы, о которых нельзя забывать. Ворота и забор должны быть в одной плоскости: заранее решите, с какой стороны будете открывать створки. На калитке с калиткой желательно установить надежный замок и качественные ручки.

как сделать забор с калиткой из металлопрофиля и профлиста своими руками

Профилированные и профилированные трубы из легкого металла – это дешевые материалы , которые позволяют создать на дачном участке красивые и долговечные заборы. А необычные идеи оформления ворот и ворот из профлиста сделают экстерьер более оригинальным. Их установка, в зависимости от сложности проекта, может занять несколько дней; в простейшем случае это можно сделать за день.

Особенности

Профнастил представляет собой тонкий металлический лист толщиной от 0,4 до 0,8 мм, профиль имеет ребристую структуру. Металл может быть оцинкован, покрыт порошковым или полимерным слоем различных цветов.

Профлист бывает следующих видов:

кровельный;
стена;
универсальный.

Для облицовки забора и ворот на даче лучше всего использовать два последних вида.

Каждый сорт профнастила имеет буквенную и цифровую маркировку. Листы с обозначением С подходят для заборов. Цифровое значение после буквы указывает на высоту кромки в мм. Например, С18 – стеновой профлист с высотой ребра 18 мм. Чем больше это значение, тем тверже лист, следовательно, конструкция будет более устойчивой. Для прочного забора и ворот стоит брать марки С10-С20 толщиной не менее 0,5 мм.

Каркас ворот и калитки изготовлен из оцинкованных металлических труб. Лучше всего брать их с прямоугольным профилем. Наиболее удачное решение – металлические полосы 60 на 40 мм толщиной 1,5-2 мм. Схемы створок могут быть разными, но в любом случае, кроме самой рамы, необходимо дополнительно устанавливать поперечные или наклонные ребра жесткости. Для них берутся профили 40 на 20 мм толщиной 1,5-2 мм.

Многие выбирают для дачи именно конструкцию ворот из профлиста.

Данное решение имеет ряд преимуществ:

простота изготовления и монтажа;
низкая стоимость материала;
за счет малого веса гофры на воротах, меньшей нагрузки, их легче открывать;
есть возможность сделать автоматическое открывание с помощью электропривода;
не подвержен деформации, действию вредных природных факторов.

Важнейшее преимущество распашных ворот из профлиста с калиткой в том, что благодаря простоте обработки материала возможно изготовление оригинальных конструкций любых размеров.

Конструкции

Для изготовления простейшей конструкции двери из профиста потребуются 2 распашные двери на прочном основании. В качестве опоры, на которой они крепятся с помощью петель, необходимо использовать стальные трубы – прямоугольные, круглые или Т-образные, которые углубляются в землю при заливке бетонного фундамента. Дверная коробка может быть с верхней горизонтальной перекладиной или без нее. В первом случае весь каркас будет теснее, но тогда будет ограничение по высоте и высокие машины не смогут въехать во двор.

Створки ворот, помимо самой рамы, имеют перемычки для придания большей жесткости. Они могут быть расположены горизонтально, по диагонали или крест-накрест, какую схему сделать зависит от предпочтений владельца. Главное, чтобы их было достаточно для жесткой конструкции, например, при высоте 2 м достаточно установить пару горизонтальных перемычек на одинаковом расстоянии от краев каркаса.

Основание, на которое устанавливается дверная коробка из профнастила, может быть выполнено в виде массивных столбов из облицовочного кирпича, бетона или бутового камня. В этом случае вся конструкция приобретает совершенно другой внушительный вид и становится намного прочнее. Профнастил сочетается практически с любыми строительными материалами.

Металлический замок для таких двустворчатых дверей устанавливается изнутри в нижней части дверей. Предназначен для фиксации ворот в закрытом положении.

После монтажа всей конструкции необходимо сделать на земле выемки для ее стержней.

Замок для распашной конструкции можно выбрать из нескольких вариантов. Самая простая форма – это металлический болт, который можно найти в любом строительном магазине или сделать самому из подручных материалов. Еще один способ надежного закрывания – скользящий замок из петель и оцинкованный клапан с ручкой. Если не хотите мудрить, то есть возможность просто приварить две петли к створкам с внутренней стороны и повесить на них подходящий навесной замок.

Интересным решением будет проект автомобильных ворот со встроенной калиткой. Такая конструкция позволит сэкономить место для проема в заборе, но рама будет иметь более сложный вид. Для каркаса ворот в одной из створок нужно сделать дополнительные вертикальные перемычки, следует заранее создать подробный чертеж с размерами и рассчитать всю нагрузку.

Одинарные распашные двери для автомобилей изготавливаются редко: на одну большую створку приходится слишком большая нагрузка. Да и открывать их сложнее, поэтому лучше использовать традиционный вариант.

Оригинальные идеи откатных ворот из оцинкованного профиля, которые при открытии и закрытии перемещаются в вертикальной плоскости вдоль забора. Сложность заключается в том, что для движения им необходимо установить направляющие и приварить ролики, а для мягкого хода использовать пружины или амортизаторы. Зато открыть их будет легко, они экономят свободное место.

Откатные ворота примечательны тем, что их легче сделать автоматическими, чем распашные. Достаточно смонтировать электропривод и подключить его к подвижному механизму. Работу можно обеспечить полностью дистанционным вариантом и открывать/закрывать ворота, не выходя из машины, что особенно удобно в непогоду.

Преимущество откатных ворот еще и в том, что для них достаточно одной створки. Вам достаточно сварить каркас из металлического профиля, добавить ребра жесткости и обшить каркас профлистом.

Из профлиста можно создать красивую конструкцию профлиста, навесив над ним небольшую крышу или арку из того же материала. Помимо красоты, это будет еще и полезно – для защиты замка, запора и других металлических деталей от дождя.

Производство

Сделать въездные ворота на дачу по необычному проекту можно своими руками. Существуют различные чертежи и схемы с размерами для любого приусадебного участка, нужно лишь запастись материалами и выполнить несложные работы.

Для изготовления потребуются следующие инструменты:

сварочный аппарат;
болгарский;
;
или крестовая отвертка;
рулетка, карандаш, уровень;
кисть для грунтовки и покраски.

В качестве материалов необходимо запастись необходимым количеством металлических профилей, профлистов, саморезов и болтов. Если на участке уже установлен забор из этого материала, то профнастил для ворот выбирается такого же цвета. Необходимо подобрать подходящие петли, способные выдержать вес будущих ворот, замок и засовы. Если конструкция со встроенной калиткой, то засов с петлями подбирается и под нее.

В первую очередь из металлопрофиля болгаркой вырезаются куски, затем на ровной поверхности собирается каркас для створок. Сначала уголки слегка прихватываются сваркой, затем перепроверяются по высоте, длине и диагонали. Внутрь каркаса для жесткости ввариваются перемычки, затем, при необходимости, петли, фиксаторы, замки. После того, как каркас готов, его покрывают антикоррозийным раствором, грунтуют и красят. После сборки основной части крепятся остальные конструкции: крыша, арочные проемы, декоративные элементы.

Если для крепления дверных опор используются стальные трубы, они должны быть закопаны на глубину, достаточную для того, чтобы выдержать вес всей конструкции.

Хоть профлист и не такой тяжелый материал, но для высоты створок в 2 м необходимо заглубить опоры в землю не менее чем на 0,7 м. Под каждую вырывается котлован 200 на 200 мм; после размещения в нем труб его заливают бетоном. Раствор следует усилить арматурой.

Для опор ворот из кирпича, бетона или природного камня также стоит использовать прочный фундамент глубиной не менее 1,5 м. Особое внимание следует уделить соблюдению вертикального уровня всех столбов. В общем, при установке ворот необходимо достоверно перепроверить все размеры и положение, от этого в первую очередь зависит, насколько легко они будут открываться.

Монтаж

Самый разумный вариант – одновременно построить забор для частного дома и ворота с калиткой. Во-первых, можно рассчитать и купить нужное количество одного и того же профильного листа как по маркировке, так и по цвету. Во-вторых, можно сразу представить и реализовать единый проект, где забор и ворота гармонично сочетаются. Поэтому не стоит откладывать строительство этих двух важных элементов загородного участка.

Обычно обшивку производят с внешней стороны дачного участка. , но некоторые для красоты устанавливают и со стороны дома. Листы могут иметь высоту от 2 до 2,5 м, бывают разные по длине, есть возможность подобрать такой, чтобы он захватывал створку ворот во всю ширину. Профлист крепится к каркасу на саморезы или заклепки по металлу, есть даже специальные крепления с шляпками под цвет покрытия: коричневый, зеленый, синий. Лучше всего использовать саморезы, т. к. они препятствуют проникновению влаги, поэтому со временем на листах в местах крепления не останется ржавых пятен.

Отделка несущей рамы ворот профилированными листами достаточно проста. Сначала они крепятся по контуру, затем прикручиваются к внутренним перемычкам. Два листа соединяются между собой по коньку – верхней части волны.

Если для опор ворот выбраны столбы из массивного деревянного бруса, то монтаж петель или железной рамы производить с помощью болтов или анкеров по дереву длиной 125 – 220 мм.

Петли привариваются сначала к опорным стойкам из профнастила, затем к их каркасу на расстоянии 20-30 см от края. На каждую заслонку достаточно пары штук, но для усиления часто вешают по 3 штуки. Затем смазывают петли и навешивают двери на опоры. Если все нормы тщательно соблюдены, то ворота готовы к эксплуатации.

После установки ворот можно максимально обустроить и облагородить прилегающую территорию: установить освещение, сигнализацию, при необходимости снабдить подвижную часть автоматикой.

Полезные советы

Для надежности и долговечности стоит выбрать профильный лист с порошковым покрытием. Они дороже, но более устойчивы к внешним воздействиям на улице. Металлопрофиль с полимерным покрытием хорош тем, что имеет множество различных цветов. Если вокруг дачного участка уже есть забор, то есть возможность выбрать наиболее подходящий цвет ворот.

Опытные мастера рекомендуют для стоек брать профильные сварные трубы 80 на 80 мм их толщина должна быть не менее 3 мм. Для дверных полотен и перемычек берутся изделия 60 на 40, 40 на 20 и 20 на 20 мм. Толщина стенки может быть 2 мм, но новичкам лучше использовать трубы 3 мм, так как их легче варить.

Перед сборкой ворот и установкой производим необходимую подготовку материала: поверхность очищается от ржавчины шлифовальной машиной со специальной насадкой или металлической щеткой, затем грунтуется антикоррозийной грунтовкой и окрашивается. Красить лучше в 2 слоя, после высыхания первого нанести второй и снова дать высохнуть перед дальнейшей работой.

Помимо внутренних поперечных или наклонных перемычек, створку можно усилить специальными уголками.

Для этого к каждому углу каркаса привариваются небольшие металлические полоски шириной 3-4 см. Таким образом, конструкция становится более жесткой, не «гуляет» и не шумит при сильном ветре.

Ворота распашные с профлистом необходимо делать таким образом, чтобы у них было достаточно места для полного открывания. Поскольку они обычно открываются наружу, необходимо учитывать, что перед ними находится ровная площадка, отделенная от проезжей части. Если места очень мало, обычно приходится делать откатные или подъемные ворота, створки которых открываются внутрь, что не очень удобно.

Для подготовки отверстий под металлические опоры лучше взять садовый бур , так как использование лопаты увеличивает расход раствора на фундамент Диаметр ямы должен быть в 2 раза больше сечения столба, а глубина – не менее одной трети его высоты.

Сначала в углубление под опоры засыпается смесь песка и щебня толщиной 150-300 мм. Эта подушка предназначена для оттока воды и большей устойчивости почвы при заморозках. Затем в котлован заливается бетон, который можно армировать арматурными стержнями на расстоянии 30-40 см. Заглублять бетон следует постепенно, постоянно придерживая опору с проверкой уровнем. В теплую сухую погоду при температуре не ниже 10 градусов раствор схватывается через 5 – 6 дней.

Для экономии места и упрощения работы в такие ворота часто устанавливают встроенную калитку. Она может располагаться ближе к одной из несущих стоек или к центру, все зависит от предпочтений хозяев и удобства эксплуатации. Чтобы ворота гармонично вписывались в окружающие их ворота, необходимо правильно подобрать фрагменты профиля и аккуратно их стыковать.

Самый простой способ сделать встроенные ворота такой же высоты, как ворота. Если она находится ниже их створки, то возникает необходимость встроить внутрь еще одну раму.

Красивые варианты

Стоит рассмотреть несколько красивых вариантов ворот из профлиста на дачных участках. Их достаточно просто сделать самому, имея немного фантазии и опыта в строительных работах. Необходимо лишь запастись инструментами и материалами.

Прямоугольные листы металлопрофиля также могут быть дополнены фигурными элементами художественной ковки с незамысловатыми узорами. Так ворота на даче приобретут причудливую форму. При этом монтаж всей конструкции не представляет особой сложности.
Установка автомобильных ворот с калиткой в один уровень не представляет особых сложностей. Простые элементы конструкции можно смонтировать за 2 дня, а пользоваться с комфортом долгие годы.

Встроенная калитка может быть ниже самих ворот. Но очень удобна в использовании. Откатная конструкция створки из профлиста позволяет экономить свободное пространство.
Элегантное изысканное сочетание цветного профнастила и ажурных деталей из металла. Такой декоративный дизайн может произвести впечатление на окружающих.
Металлические профили с цветным полимерным покрытием могут иметь самый причудливый вид. Например, ворота в деревенском стиле под полудеревянные. Примечательно, что они выглядят как настоящее дерево.

Простой дизайн одностворчатых откатных ворот с отдельной калиткой может выглядеть очень стильно, особенно если он гармонично сочетается с окружающим забором и крышей здания за ним.
Небольшие двустворчатые ворота самой простой конструкции, автоматически открывающиеся внутрь. Несмотря на свою примитивность, они стильно вписываются в окружающий пейзаж с забором.

Как прикрепить профиль к раме ворот, вы можете посмотреть в следующем видео.

Как построить свои собственные двустворчатые металлические ворота

Если видеоплеер не работает, вы можете нажать на эту альтернативную ссылку на видео.

Трудно найти ворота приличного качества. Итак, почему бы не взять немного металла, свое оборудование для металлообработки и непревзойденные навыки, чтобы построить свое собственное?

Если это звучит интересно, то этот удобный учебник проведет вас через этот процесс.

Источник: Интересное проектирование/YouTube

Как и в любом проекте такого рода, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.

Необходимые детали

Для этой конкретной сборки вам понадобятся: –

Прямоугольные стальные трубы различных размеров
Стальной лист
Металлический лист из расширенной стали
Угловая шлифовальная машина
Стальные стержни
Магнитные зажимы для сварки металлов
F-образные сварочные зажимы
Сварочное оборудование и оборудование для обеспечения безопасности
Стальные петли для бочек

Со всеми вашими материалами пришло время приступить к основной сборке.

Этап 1: Отрежьте стальную трубу до размера

Прежде всего, возьмите стальную трубу, отметьте на конце углы в 45 градусов и отрежьте с помощью угловой шлифовальной машины. Это потому, что вы будете сваривать их вместе, чтобы сформировать раму позже.

При этом обязательно используйте соответствующие средства защиты. Когда горячие, острые кусочки металла застревают в ваших руках или лице, это не весело.

Источник: Interest Engineering/YouTube. Вам понадобятся четыре длинных стальных трубы и четыре меньших, если вы собираетесь сделать двойные распашные ворота. Если вы выберете только одинарные распашные ворота, уменьшите вдвое длину трубы.

Размеры полностью зависят от окончательного размера ваших конкретных ворот.
