Вулканизатор своими руками - 120 фото установки и проектирования самодельных устрйоств

Прокол шин в автомобиле случался практически с каждым его владельцем. Многие немедленно отправлялись в шиномонтажную мастерскую, но если вы находитесь за городом, вдали от сервисного центра, и с вами такое случается регулярно, что стоит недешево, то стоит устранить поломку собственными силами. Для этого у вас должны быть специальные материалы.

Вулканизатор, сделанный собственным силами, поможет залатать повреждение камеры и в автомобиле, и в велосипеде, и в мотоцикле. Наша статья поможет вам соорудить это приспособление своими руками, а фото вулканизатора – более детально его рассмотреть.

В чем же принцип действия этого приспособления? Вулканизатор просто незаменим при восстановлении целостности шин, к тому же после этого срок их эксплуатации значительно продлевается.

Краткое содержимое статьи:

Конструкция устройства

Главным элементом является основа, в состав которой входит плита 200х400х20 мм, расположенная поверх горизонтально уложенных швеллеров достаточной ширины.


По бокам от неё в вертикальном положении располагаются стойки (швеллер No 65), которые надежно фиксируются при помощи обычной сварки.

К боковым вертикалям приделывается дуга, через центр которой проходит прижимной винт, закрепленный зажимом с торца. Нижняя часть вулканизатора оснащается элементом нагрева.

Принцип действия

Эксплуатация вулканизатора очень проста, так как устройство несложное. Используя нагревательный прибор, производится предварительная подготовка поврежденной части. Затем поверх места прокола накладывается каучуковая латка.

Благодаря высокой температуре происходит сцепление двух элементов: камеры и накладки. В итоге образуется крепкое и прочное сцепление, что дает новую и более продолжительную жизнь покрышке.

Укрепить сырую резиновую камеру возможно при температуре 147 град., при более высокой температуре (от 150 град.) происходит разрушение резинового материала, а при 160 град. – резина попросту превратиться в угли.


Но не стоит держать резиновую покрышку в вулканизаторе слишком долго, достаточно около 8 или 10 минут.

Особенности ремонта покрышек

Чтобы ремонт покрышки был качественным, нужно вначале произвести подготовительные работы:

  • при помощи наждачной бумаги или камня необходимо произвести зачистку поврежденной поверхности, это удалит загрязнения и неровности;
  • обточить порезы следует осторожно, не давая противоположным краям возможности соприкосновения, чтобы избежать трения их друг о друга, из-за чего может оторваться наложенная заплатка;
  • размеры заплатки должны быть оптимальными и полностью покрывать поврежденное место с небольшим напуском около 2 см. Конфигурация заплатки может быть различной.

Как сделать вулканизатор своими руками

Сделать вулканизатор в домашних условиях вполне возможно, и даже в нескольких вариациях, к тому же затраты при этом будут минимальными. Вначале стоит выбрать подходящий вариант конструкции будущего приспособления.


Сделать устройство из обычного утюга, пожалуй, наиболее известный вариант изготовления своими силами.

Для осуществления этого необходимо:

  • заготовить пресс-форму из двух стальных пластин размером 40х60 мм или 6х8 мм;
  • края пластин необходимо сточить, чтобы избежать их врезания в резиновую поверхность шин;
  • используя резьбу М4 просверлить отверстия в углах пластин;
  • винтами стянуть сразу две пластины одновременно при помощи винтов;
  • для ремонта необычных конструкций шин пластинам придают нужную конфигурацию.

Сам процесс ремонта будет выглядеть так:

  • в месте повреждения делается срез под наклоном 45 град. и при помощи бензина обезжиривается;
  • заготавливается резиновая заплатка и покрывает место восстановления;
  • все детали укладываются в формовочный пресс и жестко сжимаются винтами;
  • пресс-форма устанавливается на разогретою поверхность утюга, при этом соприкасаясь с ней нижней частью;
  • в течение 10-15 мин. происходит нагрев элементов;
  • обязательно следите за тем, чтобы резина не соприкасалась с утюгом.Вулканизаторы, изготовленные собственными руками, можно реально использовать на практике, ремонтируя поврежденные покрышки и не только. При этом важно соблюдать технику безопасности, инструкцию по ремонту и использованию устройства.

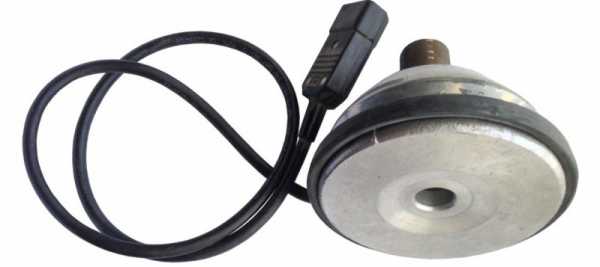

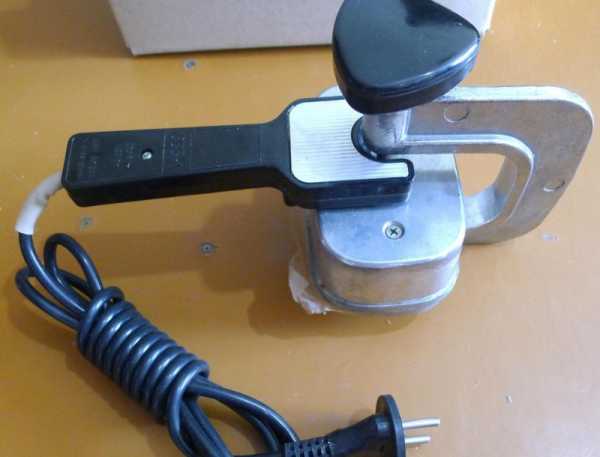

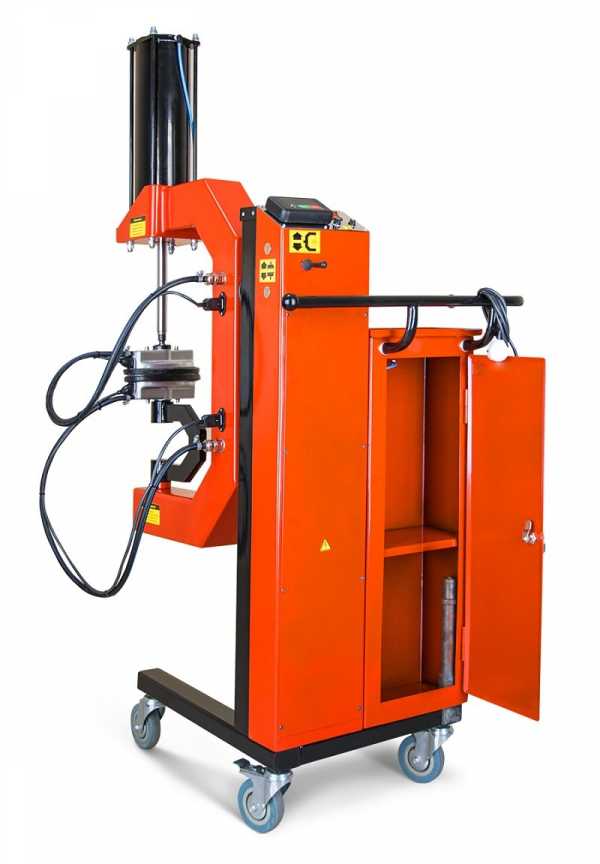

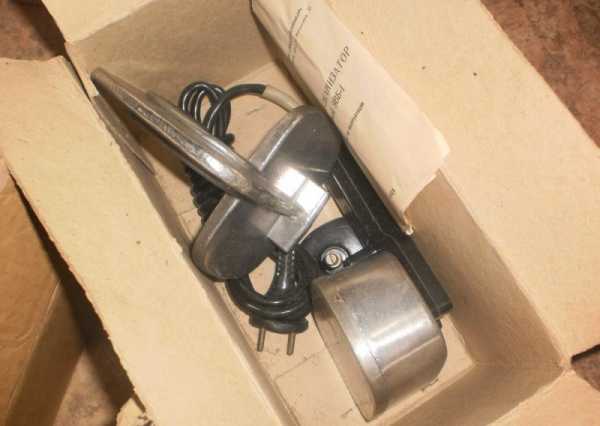

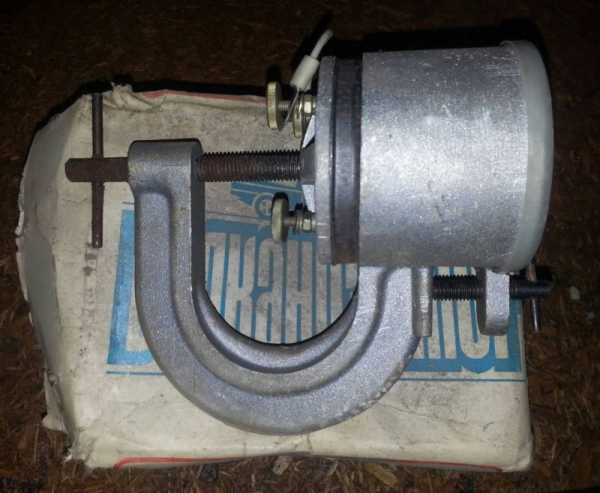

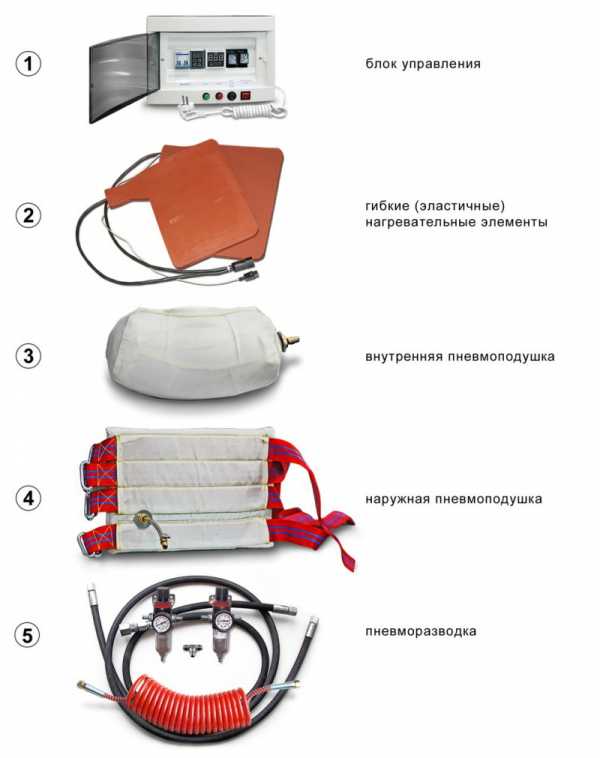

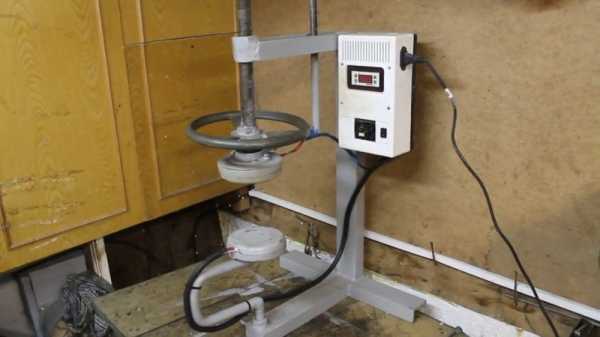

Фото вулканизатора своими руками

Также рекомендуем посетить:

zdesinstrument.ru

Вулканизатор своими руками

Вулканизатор своими руками
На сегодняшний день очень развито автомобилестроение и сопутствующая ему разработка всякого рода приспособлений. Жизнь автомобилиста с каждым годом только облегчается, но все приспособления заменяющие труд водителя питаются от электроэнергии. Вот нашему автору и пришла мысль, а что если аккумулятор сядет, и принялся искать решение этой проблемы. Что к примеру если сядет батарея, а нужно заклеить колесо, электро прибор работает только от 12 В. Решение просто, старый дедовский способ, сделать вулканизатор своими руками и не бояться больше этой проблемы.

Принцип работы вулканизатора очень прост - заплатка прижимается прижимным механизмом, в роли прижима служит мотоциклетный поршень. После зажатия в поршень наливается 40-50 г бензина и поджигается. Проходит процесс вулканизации резины и ее склеивание в течении 5 мин пока горит бензин в поршне. Под поршень нужно обязательно подложить кусок газеты, что-бы резина не склеивалась. Вот так дедовским способом за 5 мин можно заклеить камеру в экстренной ситуации.

Наш автор приступает к работе и, так что же ему понадобится.

Материалы: мотоциклетный поршень, уголок либо шток, длинные болты, шурупы, доска гайки.
Инструменты: ножовка, дрель, отвертка, набор ключей.


На фотографии показана вся простота конструкции, нечего сложного была взята доска по размеру отпилена, по краям просверлено два отверстия под болты, сверху на болты одевается прижимная штанга. Прижимом в данной конструкции служит поршень от мотоцикла

Болты были вставлены в отверстия и закреплены шурупами, как показано на фото. Вот по сути и все вулканизатор готов

Можно брать с собой в дальние поездки и не беспокоится.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельный утюг вулканизатор » Полезные самоделки


С помощью вулканизатора, сделанного из утюга, можно быстро и надежно отремонтировать велокамеры, грелки, пасики магнитофонов, надувные игрушки и т. д., поставив заплаты и соединив их методом вулканизации. Соединение получается настолько прочным, что при попытке отделить заплату резина будет рваться не по склейке, а в новом месте.


Для работы, кроме вулканизационной (сырой) резины из веломотоаптечки, потребуется несложная пресс-форма, которая делается из двух стальных пластин толщиной 6-8 мм и размером 40X60 мм. По углам просверливают четыре отверстия и нарезают резьбу М4 для стягивания половин винтами. Внутренние кромки пластин слегка стачиваются, чтобы края не врезались в резину. В случае сложной конфигурации ремонтируемых деталей пластинам придают соответствующую форму или делают дополнительные отверстия и канавки.


Рис. 1 Внешний вид готового утюга вулканизатора.

Перед началом работы тщательно зачищают обрабатываемое место (края паси-ков срезают под углом 45°) и обезжиривают легким бензином (Б-70). Затем на ремонтируемое место накладывают заплату нужного размера из сырой резины, вкладывают в пресс-форму и крепко стягивают винтами. Положив на разогретый утюг таким образом, чтобы вся плоскость нижней половины пресс-формы касалась нагревательной поверхности, дают выдержку 10-15 мин. Во время работы следят за тем, чтобы резина не касалась горячих частей утюга.

Канавки для склейки пасиков сверлят при стянутых половинах пресс-формы, причем диаметр сверла должен равняться диаметру пасика. Можно в одной пресс-форме просверлить несколько отверстий, под разные диаметры пасиков, однако расстояние между ними должно быть не меньше толщины заготовки. В противном случае прогрев места склейки будет неравномерным и качество вулканизации ухудшится.


Рис. 2 Устройство утюга вулканизатора.

Зачистку мест склейки или обрезку концов пасика делают непосредственно перед работой, а сырую резину накладывают тонким слоем - так соединение будет прочнее.

Качество работы можно значительно повысить, применив утюг с терморегулятором. Установив регулятор в положение «шелк» (120-140°), можно не бояться, что пресс-форма перегреется.

По предложенной технологии можно, изготовив соответствующие пресс-формы,, делать различные мелкие детали: шинки для моделей, манжеты резиновых уплотнений и т. д.

Время выдержки для деталей из обычной сырой резины (не из вело мото аптечке) должно быть не менее 1 ч.

Сам 1993 02

Категория: Самодельные станки

www.freeseller.ru

Как сделать простой вулканизатор своими руками — Узнаю свое Авто!

Самодельный вулканизатор — применение и изготовление Если Вы прокололи шину, самый несложный вариант — обратится в шиномонтаж. Но имеется большое количество любителей все делать самому, да и не всегда шиномонтаж оказывается рядом. Время от времени затраты, которые связаны с обращением в шиномонтаж (дорога, время, сама процедура), выливаются в большую сумму, тем более в случае если пользоваться данной услугой приходится довольно часто.

В неспециализированным, по разным обстоятельствам, для тех, кто хочет ликвидировать поломки дома, предлагаю пара вариантов изготовления самодельного вулканизатора с минимальными затратами. Посредством самодельного вулканизатора, к примеру сделанного из утюга, возможно скоро и надежно отремонтировать авто, мото и велокамеры, надувные матрасы, грелки, разные пасики, надувные игрушки и т. д. Одним из самых распространенных вариантов самодельного вулканизатора есть вариант с применением ветхого утюга. Обстоятельством тому — новые, более функциональные утюги, а ветхие (советские) утюги, в рабочем состоянии, (в случае если у Вас не осталось) отыскать у соседа будет очень просто. Вот Вам и бесплатная главная подробность вулканизатора.

Ниже приведены пара конструкций. Какую выбрать — решать Вам, главная мысль однообразная, отличие в том, как обеспечить струбцинное соединение в месте вулканизации резинового изделия.

Сырая резина замачивается (на некое время) в бензине, размер — чуть менее размера латки. Место прокола обрабатывается шкуркой (размер — с запасом), протирается бензином. Вырезается латка из автокамерной резины, края округляются.

Латка кроме этого обрабатывается шкуркой, позже бензином. Потом: сырая резина на дырку, на нее латку, зажимаем все в отечественном вулканизаторе. Возможно подложить кусок газеты, дабы резина не прилипала к пластине вулканизатора. Дождаться, в то время, когда при попадании на вулканизатор воды она закипает (15-20 мин).

Вулканизатор отключить, подождать мало, вулканизатор снять, разрешить остыть резине. Еще контролируют температуру посредством сахара : в случае если его крупинки в контакте с горячим вулканизатором начинают плавиться и желтеть, значит, вулканизатор пора выключать. В случае если у Вас трудится терморегулятор — установите его на 150 градусов. (приблизительно для глажки шелка). Терморегулятор возможно отрегулировать умелым методом. В случае если покажется запах жженой резины — это показатель большой температуры, в случае если латка не хорошо слилась (ввулканизировалась) — показатель недостаточной температуры либо малого времени вулканизации.

По окончании одного- двух раз все делается ясным и вулканизацию возможно ставить на поток 🙂 Для более своеобразных работ, потребуется несложная пресс-форма, которая делается из двух металлических пластин толщиной 6—8 мм и размером 40X60 мм. По углам просверливают четыре отверстия и нарезают резьбу М4 для стягивания половин винтами. Внутренние кромки пластин легко стачиваются, дабы края не врезались в резину.

При сложной конфигурации ремонтируемых подробностей пластинам придают соответствующую форму либо делают канавки и дополнительные отверстия.

Перед тем как приступить к работе шепетильно зачищают обрабатываемое место (края паси-ков срезают под углом 45°) и обезжиривают легким бензином (Б-70). После этого на ремонтируемое место накладывают заплату нужного размера из сырой резины, вкладывают в пресс-форму и прочно стягивают винтами. Положив на разогретый утюг так, дабы вся плоскость нижней половины пресс-формы касалась нагревательной поверхности, дают выдержку 10—15 мин.

На протяжении работы смотрят за тем, дабы резина не касалась тёплых частей утюга. Канавки для склейки пасиков сверлят при стянутых половинах пресс-формы, причем диаметр сверла обязан равняться диаметру пасика. Возможно в одной пресс-форме просверлить пара отверстий, под различные диаметры пасиков, но расстояние между ними должно быть не меньше толщины заготовки.

В другом случае прогрев места склейки будет неравномерным и уровень качества вулканизации ухудшится. Зачистку мест склейки либо обрезку финишей пасика делают перед работой, а сырую резину накладывают узким слоем — так соединение будет прочнее. Схема вулканизатора с интегрированной струбциной

Утюг-вулканизатор: 1 — скоба струбцины, 2 — бобышка, 3 — прижимной винт, 4 — прижимная пята, 5 — электрический утюг. Вырежьте из пятимиллиметровой стали скобу (см. рисунок), приварите к ней сверху цилиндрическую бобышку, а по внутренней стороне — полосу металла шириной 50 мм. Сечение оказавшейся струбцины должно иметь Т-образную форму.

По оси бобышки просверлите отверстие и нарежьте в нем резьбу под прижимной винт. После этого к нижней части Струбцины прикрепите на болтах вулканизатор и — корпус утюга фактически готов. Самый несложный вариант вулканизации при помощи утюга — по большому счету без доработок.

На зачищенное место разрыва накладывают резину-сырец, позже бумагу и сверху все прижимают утюгом.

На утюг кладется какой-нибудь груз. Вулканизация продолжается 10-15 мин., температура утюга 140-150 °С (терморегулятор в положении "шелк"). Так как правильное значение температуры утюга неизвестно, нужно следить, дабы не было пережога резины. Запах горелой резины укажет на через чур сильный нагрев. Еще вариант самодельного вулканизатора из из струбцины и электроплитки По размерам (высоте и диаметру) керамического основания от бытовой электроплитки с открытой спиралью из железа толщиной 5 мм изготавливается сварной корпус нагревателя.

К его стенкам приваривается четыре ножки из прутка и струбцина. В корпус вставляете керамический элемент со спиралью, на которую, для предотвращения ее контакта с металлом, нужно положить прокладку из листового асбеста. Снизу электронагреватель посредством двух болтов закрывается металлической крышкой.

Главные подробности самодельного вулканизатора: 1 — корпус; 2 — нижняя крышка; 3 — асбестовая прокладка; 4 — керамическое основание с нихромовой спиралью; 5 — электрошнур.

На верхнюю поверхность корпуса, у струбцины, крепится биметаллический терморегулятор от обічного утюга в сборе с сигнальной ее сопротивлением и лампой. Электрическая схема вулканизатора подобна схеме утюга.

Осуществляя контроль температуру поверхности плиты сделанного вулканизатора ртутным либо вторым термометром, регулятор настраивается так, дабы он отключать нагревательный элемент при температуре около 140-150°С. Наряду с этим сигнальная лампочка меркнет, что говорит о отключении вулканизатора. Время нагрева зависит от мощности нагревательной спирали. И последний вариант — походный, не требующий электричества, возможно очень кстати при проблемах в пути. Это самодельный вулканизатор, сделанный при помощи поршня от двигателя мотоцикла либо автомобиля, для применения которого нужно всего лишь 40-50 грамм бензина.

Вулканизатор несложен в изготовлении, включает всего пара подробностей: 1 — основание вулканизатора 2 — болты 3 — балка 4 — поршень 5 — саморезы 6 — гайки 7 — отверстия под саморезы 8 — отверстия под болты Основание 1 выполнено из дерева, поскольку дерево не мешает хорошему прогреву резины. В отверстия основания засунуты болты 2 и закреплены к основанию посредством саморезов 5, от проворачивания в отверстии основания. . Болты выполнены из железного стержня диаметром 12мм. С одного финиша стержня приварена шайба, а с другого нарезана резьба М12. На оба болта со стороны резьбы наряжается балка, которая посредством гаек прижимает поршень вулканизатора к основанию. Между поршнем и основанием помещают поврежденную камеру.

конструкция и Материалы смогут быть поменяны — ответствен только сам принцип действия.

Для ремонта камеры нужно отыскать повреждение, зачистить, и протереть чистым бензином. После этого установить на поврежденное место заплату из сырой резины и накрыть куском газеты, а сверху поставить поршень. Поршень прижимаем посредством рейки гайками.

Заливаем бензин в поршень и отпускаем в бензин мелкий кусочек ветоши. Бензин поджигаем и по окончании того в то время, когда бензин целый сгорел, даем время поршню всецело остыть. Лишь затем снимаем поршень.

Ремонт поврежденной камеры закончен. Заплатка выглядит так, как по окончании простого вулканизатора — надежная и долговечная, не требует повторного ремонта.

В случае если Вас интересует — изготовление самодельной лебедки Ремонтируйте сами и как говорится "ни гвоздя…"

asi12.ru

Самодельный вулканизатор

Вулканизатор и самодельный вездеход на камерах, это одно целое нельзя отправиться в поездку на вездеходе без вулканизатора. Он всегда должен, находится, на вездеходе, на своем специально отведенном месте.

Как не защищай камеры, все равно происходят проколы. Хорошо если это произошло не далеко от дома, то можно доехать и на проколотой, если это заднее колесо то второе заднее колесо нужно спустить и на первой передаче, медленно доехать до дома. Но если это произошло за 25 - 30км от дома, да и дорога такая что пешком идти не возможно сплошные болота. Конечно, можно попросить друга и он привезет камеру на таком же вездеходе. Но еще неизвестно, сколько проедите на другой камере.
Вот тут то и пригодится самодельный вулканизатор сделанный при помощи поршня от двигателя мотоцикла Восход для которого не нужна электрическая энергия, а всего лишь нужно 40-50 грамм бензина, который находится у нас в баке вездехода.

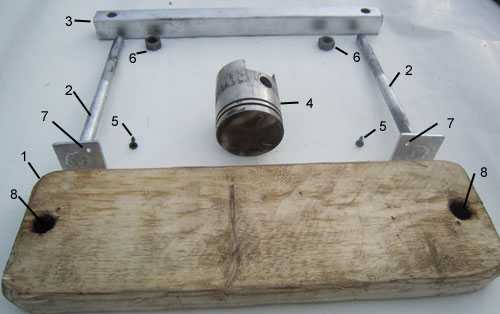

Самодельный вулканизатор очень прост в изготовлении. Он состоит из нескольких деталей:
1 - основание вулканизатора
2 - болты
3 - балка
4 - поршень
5 - саморезы
6 - гайки
7 - отверстия под саморезы
8 - отверстия под болты


Основание вулканизатора 1 выполнено из дерева, так как дерево не препятствует хорошему прогреву резины. В отверстия основания вставлены болты 2 и закреплены к основанию с помощью саморезов 5, от проворачивания в отверстии основания.

Болты 2 выполнены из металлического стержня диаметром 12мм. С одного конца стержня приварена шайба, а с другого нарезана резьба М12. На оба болта со стороны резьбы одевается балка, которая с помощью гаек прижимает поршень вулканизатора к основанию.

Между основанием и поршнем находится поврежденная камера. На следующем фото вулканизатор показан в собранном рабочем  состоянии.

Похожие статьи:

  1. Бензопила Урал на вспашке

voshod-2m.ru

Как сделать простой вулканизатор своими руками — Авто своими руками.

Если Вы прокололи шину, самый несложный вариант — обратится в шиномонтаж. Но имеется большое количество любителей все делать самому, да и не всегда шиномонтаж оказывается рядом. Время от времени затраты, которые связаны с обращением в шиномонтаж (дорога, время, сама процедура), выливаются в большую сумму, тем более в случае если пользоваться данной услугой приходится довольно часто.

В неспециализированным, по разным обстоятельствам, для тех, кто хочет ликвидировать поломки дома, предлагаю пара вариантов изготовления самодельного вулканизатора с минимальными затратами. Посредством самодельного вулканизатора, к примеру сделанного из утюга, возможно скоро и надежно отремонтировать авто, мото и велокамеры, надувные матрасы, грелки, разные пасики, надувные игрушки и т. д.

Одним из самых распространенных вариантов самодельного вулканизатора есть вариант с применением ветхого утюга. Обстоятельством тому — новые, более функциональные утюги, а ветхие (советские) утюги, в рабочем состоянии, (в случае если у Вас не осталось) отыскать у соседа будет очень просто. Вот Вам и бесплатная главная подробность вулканизатора.

Ниже приведены пара конструкций. Какую выбрать — решать Вам, главная мысль однообразная, отличие в том, как обеспечить струбцинное соединение в месте вулканизации резинового изделия.

Сырая резина замачивается (на некое время) в бензине, размер — чуть менее размера латки. Место прокола обрабатывается шкуркой (размер — с запасом), протирается бензином. Вырезается латка из автокамерной резины, края округляются. Латка кроме этого обрабатывается шкуркой, позже бензином. Потом: сырая резина на дырку, на нее латку, зажимаем все в отечественном вулканизаторе. Возможно подложить кусок газеты, дабы резина не прилипала к пластине вулканизатора.

Дождаться, в то время, когда при попадании на вулканизатор воды она закипает (15-20 мин). Вулканизатор отключить, подождать мало, вулканизатор снять, разрешить остыть резине. Еще контролируют температуру посредством сахара : в случае если его крупинки в контакте с горячим вулканизатором начинают плавиться и желтеть, значит, вулканизатор пора выключать. В случае если у Вас трудится терморегулятор — установите его на 150 градусов. (приблизительно для глажки шелка).

Терморегулятор возможно отрегулировать умелым методом. В случае если покажется запах жженой резины — это показатель большой температуры, в случае если латка не хорошо слилась (ввулканизировалась) — показатель недостаточной температуры либо малого времени вулканизации. По окончании одного- двух раз все делается ясным и вулканизацию возможно ставить на поток 🙂

Для более своеобразных работ, потребуется несложная пресс-форма, которая делается из двух металлических пластин толщиной 6—8 мм и размером 40X60 мм. По углам просверливают четыре отверстия и нарезают резьбу М4 для стягивания половин винтами. Внутренние кромки пластин легко стачиваются, дабы края не врезались в резину.

При сложной конфигурации ремонтируемых подробностей пластинам придают соответствующую форму либо делают канавки и дополнительные отверстия.

Перед тем как приступить к работе шепетильно зачищают обрабатываемое место (края паси-ков срезают под углом 45°) и обезжиривают легким бензином (Б-70). После этого на ремонтируемое место накладывают заплату нужного размера из сырой резины, вкладывают в пресс-форму и прочно стягивают винтами. Положив на разогретый утюг так, дабы вся плоскость нижней половины пресс-формы касалась нагревательной поверхности, дают выдержку 10—15 мин. На протяжении работы смотрят за тем, дабы резина не касалась тёплых частей утюга.

Канавки для склейки пасиков сверлят при стянутых половинах пресс-формы, причем диаметр сверла обязан равняться диаметру пасика. Возможно в одной пресс-форме просверлить пара отверстий, под различные диаметры пасиков, но расстояние между ними должно быть не меньше толщины заготовки. В другом случае прогрев места склейки будет неравномерным и уровень качества вулканизации ухудшится.

Зачистку мест склейки либо обрезку финишей пасика делают перед работой, а сырую резину накладывают узким слоем — так соединение будет прочнее.

Схема вулканизатора с интегрированной струбциной

Утюг-вулканизатор: 1 — скоба струбцины, 2 — бобышка, 3 — прижимной винт, 4 — прижимная пята, 5 — электрический утюг.

Вырежьте из пятимиллиметровой стали скобу (см. рисунок), приварите к ней сверху цилиндрическую бобышку, а по внутренней стороне — полосу металла шириной 50 мм. Сечение оказавшейся струбцины должно иметь Т-образную форму. По оси бобышки просверлите отверстие и нарежьте в нем резьбу под прижимной винт.

После этого к нижней части Струбцины прикрепите на болтах вулканизатор и — корпус утюга фактически готов.

Самый несложный вариант вулканизации при помощи утюга — по большому счету без доработок.

На зачищенное место разрыва накладывают резину-сырец, позже бумагу и сверху все прижимают утюгом. На утюг кладется какой-нибудь груз. Вулканизация продолжается 10-15 мин., температура утюга 140-150 °С (терморегулятор в положении "шелк"). Так как правильное значение температуры утюга неизвестно, нужно следить, дабы не было пережога резины.

Запах горелой резины укажет на через чур сильный нагрев.

Еще вариант самодельного вулканизатора из из струбцины и электроплитки

По размерам (высоте и диаметру) керамического основания от бытовой электроплитки с открытой спиралью из железа толщиной 5 мм изготавливается сварной корпус нагревателя. К его стенкам приваривается четыре ножки из прутка и струбцина. В корпус вставляете керамический элемент со спиралью, на которую, для предотвращения ее контакта с металлом, нужно положить прокладку из листового асбеста.

Снизу электронагреватель посредством двух болтов закрывается металлической крышкой.

Главные подробности самодельного вулканизатора:1 — корпус; 2 — нижняя крышка; 3 — асбестовая прокладка; 4 — керамическое основание с нихромовой спиралью; 5 — электрошнур.

На верхнюю поверхность корпуса, у струбцины, крепится биметаллический терморегулятор от обічного утюга в сборе с сигнальной ее сопротивлением и лампой. Электрическая схема вулканизатора подобна схеме утюга. Осуществляя контроль температуру поверхности плиты сделанного вулканизатора ртутным либо вторым термометром, регулятор настраивается так, дабы он отключать нагревательный элемент при температуре около 140-150°С.

Наряду с этим сигнальная лампочка меркнет, что говорит о отключении вулканизатора. Время нагрева зависит от мощности нагревательной спирали.

И последний вариант — походный, не требующий электричества, возможно очень кстати при проблемах в пути. Это самодельный вулканизатор, сделанный при помощи поршня от двигателя мотоцикла либо автомобиля, для применения которого нужно всего лишь 40-50 грамм бензина.

Вулканизатор несложен в изготовлении, включает всего пара подробностей: 1 — основание вулканизатора 2 — болты 3 — балка 4 — поршень 5 — саморезы 6 — гайки 7 — отверстия под саморезы 8 — отверстия под болты

Основание 1 выполнено из дерева, поскольку дерево не мешает хорошему прогреву резины. В отверстия основания засунуты болты 2 и закреплены к основанию посредством саморезов 5, от проворачивания в отверстии основания. . Болты выполнены из железного стержня диаметром 12мм. С одного финиша стержня приварена шайба, а с другого нарезана резьба М12.

На оба болта со стороны резьбы наряжается балка, которая посредством гаек прижимает поршень вулканизатора к основанию. Между поршнем и основанием помещают поврежденную камеру. конструкция и Материалы смогут быть поменяны — серьёзен только сам принцип действия.

Для ремонта камеры нужно отыскать повреждение, зачистить, и протереть чистым бензином. После этого установить на поврежденное место заплату из сырой резины и накрыть куском газеты, а сверху поставить поршень. Поршень прижимаем посредством рейки гайками. Заливаем бензин в поршень и отпускаем в бензин мелкий кусочек ветоши.

Бензин поджигаем и по окончании того в то время, когда бензин целый сгорел, даем время поршню всецело остыть. Лишь затем снимаем поршень.

Ремонт поврежденной камеры закончен. Заплатка выглядит так, как по окончании простого вулканизатора — надежная и долговечная, не требует повторного ремонта.

В случае если Вас интересует — изготовление самодельной лебедки

Ремонтируйте сами и как говорится "ни гвоздя…"

вулканизатор собственными руками/vulcanizer with their hands
