Как сделать зиговочный станок своими руками?

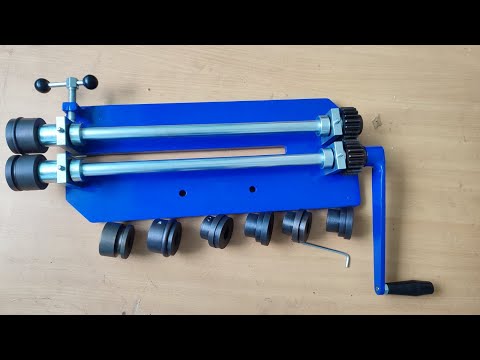

Зиговочный станок представляет собой специальное устройство, предназначенное для выполнения зиговки. Зиговка – это относительно простой процесс, который выполняется над деталями из листового металла и заключается в нанесении на эти детали сплошных выступов и углублений.
Вместе с тем для его полноценного осуществления необходимо специальное устройство – ручной или автоматический зиговочный станок. Современный рынок предлагает множество подобных станков самых разных модификаций. Для тех, кто решил сделать такое устройство своими руками, мы предоставляем детальную инструкцию.
- Классификация устройств
- Конструктивные особенности и назначение
- Область применения
- Изготовление в домашних условиях
- Как работать на зиг-машине
Классификация устройств
Большое количество современных зиговочных установок можно разделить по классам в соответствии с их наиболее важными показателями или конструктивными особенностями.
- Ручные – наиболее распространенный вариант зиговочного станка. Все рабочие механизмы данного станка приводятся в действие исключительно посредством применения физической силы его оператора. Например, в верхней части станка располагается специальная рукоятка, при помощи которой осуществляется прижим валиков с рабочими роликами. Ролики можно прокручивать вместе с зафиксированной между ними деталью. Для качественного применения станка данного типа от оператора требуются определенные навыки, поскольку для обработки детали необходимо одновременно использовать сразу несколько элементов управления. Максимальна толщина детали, с которой можно работать на данном станке составляет 15 мм.
- Гидравлические – наиболее мощные зиговочные машины, но в то же время и наиболее дорогие. Технические характеристики таких станков позволяют работать с металлическими заготовками внушительной толщины. Гидравлика осуществляет качественный прижим роликов к заготовке и надежную ее фиксацию.
В то же время прокручивание роликов и передвижение обрабатываемой заготовки осуществляется посредством проводного механизма электрического типа. Кроме высокой цены, есть у этих аппаратов и другой недостаток – серьезные габариты. Именно поэтому данные устройства чаще всего применяют на больших производствах. - Средним по мощности вариантом зиговочной машины считается аппарат с электрическим приводом. Такой станок стоит дороже, чем ручной, но значительно дешевле, чем гидравлический. Стоит отметить, что, кроме электрического привода, в данном станке присутствует и классический механический привод. Именно с его помощью фиксирую заготовку между роликами, которые вращаются уже благодаря приводу электрическому.
В то же время прокручивание роликов и передвижение обрабатываемой заготовки осуществляется посредством проводного механизма электрического типа. Кроме высокой цены, есть у этих аппаратов и другой недостаток – серьезные габариты. Именно поэтому данные устройства чаще всего применяют на больших производствах.Активировать работу такого станка можно с помощью ножной педали. Таким образом, обе руки человека, который работает за этим станком, остаются свободными, что значительно облегчает процесс обработки заготовок. Характерной чертой такого типа станка является возможность его эффективного применения и в домашних мастерских, и на серьезных предприятиях.
Конструктивные особенности и назначение
Основную функцию станка – зиговку, которая являет собой процесс нанесения на металлическую заготовку специальных углублений, устройство может качественно выполнять благодаря особенной конструкции. Наличие зиговки на поверхности даже очень тонкого листового металла способно сделать его гораздо прочнее. Главное в этом случае правильно подобрать параметры углубления создаваемого устройством.
Кроме обычной зиговки, современные станки подобного типа способны выполнять и ряд других функций – резку, бортовку, создание рельефа на поверхности заготовки. Чем мощнее привод у станка, тем более сложную и качественную работу он способен выполнять. Несмотря на отличия в приводной системе, большинство зиговочных станков имеют сходное строение, в которое входят: нижний и верхний вал, ролики, основу, винт регулировки, рукоятку управления, шестерни.

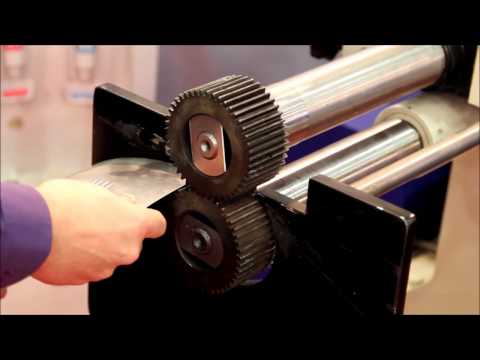

Принцип работы зиговочного станка состоит из следующих ключевых моментов:
- Оператор размещает заготовку между двумя роликами станка.
- Валы машины фиксируют деталь.
- Затем валы приводятся в движение.
- В ходе вращения этих механизмов, закрепленная заготовка тоже начинает свое движение. Рабочие ролики обладают необходимыми выступами, которые углубляются металлическую заготовку на заданную глубину.
Область применения
Чаще всего зиговочные станки применяют в строительной сфере. Посредством такого аппарата можно изготовить целый ряд просто незаменимых конструкций: элементы воздуховодных систем, водосточные трубы, запчасти для теплотрасс. В этой сфере деятельности используют в основном ручные зиговочные станки. Они стоят относительно дешево, обладают небольшими габаритами. Кроме того, для их использования не надо подводить электричество.
При помощи зиговочных станков часто обрабатывают детали цилиндрической формы. Ролики такого станка во время прохождения через цилиндр делают на нем специальные замки, к которым и крепятся другие детали. Такой метод обработки оказывает меньшее отрицательное действие на заготовку, чем сварочный процесс.
Еще одним преимуществом зиг-машины считают отсутствие необходимости в дополнительных расходных материалах.
Кроме того, классический зиговочный станок может быть усилен дополнительным оборудованием, которое значительно расширит его функциональные возможности. С помощью модифицированной зиг-машины можно выполнять гибку металла, его профилирование. Зиг-машины могут быть ручными и оснащенными автоматизированной системой управления.
Изготовление в домашних условиях
Если вы не желаете покупать заводскую зиговочную установку, то можно сделать ее своими руками. Такой вариант подойдет тем, кто работает с металлом в домашних мастерских и в ограниченных объемах. Для промышленных предприятий самостоятельно изготовленное оборудование лучше не использовать.
Одним из преимуществ самодельного станка является его простота и дешевизна в изготовлении. Все основные детали можно легко найти в своем хозяйстве или приобрести на рынке. Конечно, количество и характер деталей зависит от типа устройства, которое вы собрались сделать.
Существует несколько вариантов производства зиг-машины в домашних условиях. Мы предлагаем один из них.
Для создания устройства вам следует подготовить следующие детали:
- Кронштейн.
- Рабочие валы (2 штуки).
- Хвостовик цилиндра.
- Корпус устройства.
- Защитный кожух.
- Устройство с пружиной.
- Стопорный штырь.
- Детали зубчатой передачи.
- Винт с откидной рукояткой.
- Ролики.
Закрепить устройство можно посредством специального винта, но сделать это следует таким образом, чтобы хвостовик механизма заходил в кронштейн. Корпус аппарата необходимо зафиксировать в одном положении с помощью стопорного штыря. С помощью рукоятки можно регулировать перемещение валов аппарата.
Ролики самодельной зиг-машины приводятся в действие при помощи другой рукоятки и посредством зубчато-ременной передачи. При создании собственного станка обязательно проследите за тем, чтобы элементы передачи были закрыты специальным кожухом.
Такой элемент строения обязательно сделает работу оператора более безопасной. Для детального ознакомления посмотрите соответствующие видео, в которых на просторах интернета нет недостатка.

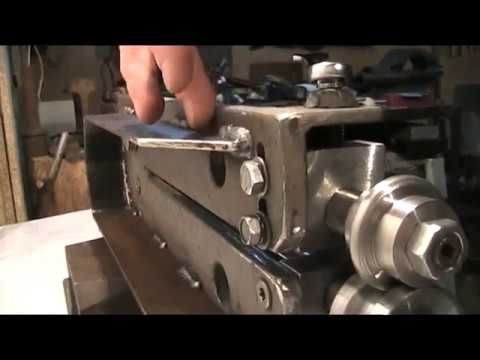

Видео: ЗИГ машина самодельная ручная.

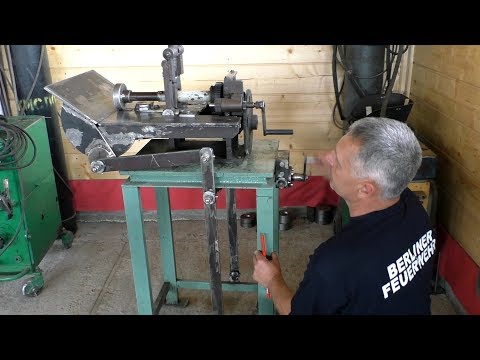

Как работать на зиг-машине
После того как выше устройство приобретено или сконструировано, можете приступать к обработке металла. Машина в использовании отличается простотой, но есть важные нюансы, о которых стоит рассказать дополнительно:
- Обрабатываемая деталь должна быть дополнительно закреплена посредством специального упора. Степень фиксации регулируется при помощи соответствующих винтов.
- Передней край заготовки следует вставить между роликами станка.
- Управление вторым роликом станка осуществляется посредством рукоятки.
- Ролики приводятся в движение при помощи специальной ручки (в станках с ручным приводом).
Для полноценной обработки детали может понадобиться несколько циклов. После того как необходимый результат будет достигнут, заготовку можно извлекать и рабочих узлов станка.
Republished by Blog Post Promoter
Зиг-машинка из говна и палок на коленке своими руками без станков, СМС и регистрации.
Наш колхоз энтертеймент представляет!
Итак, приспичило мне воткнуть один бак от старой советской стиралки в другой, зачем — пока умолчим. Края у обоих баков изначально завальцованы.
После развальцовывания пассатижами
получилось так криво и коряво, что ни в какие ворота и тем более в другой бак оно не лезло, даже сфоткать результат я забыл постеснялся и пришлось что-то сочинять. Ну а так как всё уже придумано до нас, то значит надо соорудить зиг-машинку
Если кто не знает, зиг-машина это не фашист на параде, а машина для образования и правки выступов и углублений (зигов) на поверхности листовой заготовки.
Эти баки на такой машине, скорее всего и вальцевали, и канавки-бугорки формировали.
Т.к. нормальной инструкции я не видел, то изначально решил задокументировать изготовление, дабы поделиться с общественностью. Раскидаю эту инструкцию по форумам, но начну со своего ЖЖ.
Для её изготовления потребуется:
1) Убитые шестерёнчатые насосы НШ-32 с алюминиевыми! корпусами 2х250р
(лучше брать убитые, т.к. новые дорогие и очень туго крутятся. у меня было два, купленные давным-давно)
2) Головки на 22 2х100р. (должны плотно одеваться на вал насоса со шлицами )
3) Головка на 14 или 15 1х35р (должна быть наружным диаметром чуть меньше 25мм и проходить через втулки НШ-32)
4) Удлинители для головок на квадрат 1/2 дюйма 250-400мм 2х150р (Длиннее-лучше, но без фанатизма.)
5) Шестерня привода ремня ГРМ с коленвала вазовских 10-12 16клапанных 2х140р (Шестерни я использовал для изготовления гофрирующих насадок, их можно найти по автомастерским убитые, даже может лучше будет – меньше обтачивать.
)
6) Тавотница 1х6р. (не обязательно)
8) Болты М10х40 4шт
9) Гайки М10 4шт
10) Увеличенные(кузовные) шайбы 8мм 8шт.
11) Гайки соединительные (длинные) М12 2шт,
12) Болты М12х70 2шт
13) Шайбы 16мм 2шт.
14) Швеллер №10 или №12 150-300мм 1шт. (-100мм от длины удлинителей, и №10, как у меня, чуть маловат, можно попробовать из №12) ,
15) Уголок 50х50 250-350 мм, 2шт.
16) 2 квадратных кусочка листового металла 70х70х2-3мм для заглушек на вход и выход насоса,
17) Два больших болта с гайками для упоров. У меня это М20х90, Но можете придумать что-нибуть свое, более элегантное.
18) Два колечка из полдюймовой водопроводной трубы по 3-5см длиной
19) Полоса стальная 3-5х30х100 1шт. Размер варьируется в широких пределах. Я взял какой-то обрезок.
Инструменты:
сверла 3мм, 5мм, 9мм, 10ммм и 12мм,
Метчик М6 (не обязательно)
Сверло фоснера 25мм,
Сварка, болгарка, точилка, маслёнка, сверлилка(дрель, шуруповерт).
Гаечные головки и ключи 12-19,
Литол или другая консистентная смазка,
Герметик нейтральный,
Квадратный и круглый (полукруглый) напильники,
Руки из плеч, голова на плечах, аккуратность, время и вера в победу..
Итого финансовых затрат у меня вышло менее 1500р. Сильно зависит от цены за пару НШ-32. Можно поспрошать у всяких мазистов-трактористов. Но там около 3кг дюраля, так что их активно сдают на лом, но за небольшое вознаграждение можно найти, думаю. Найденная на просторах таблица применимости шестерёнчатых насосов на авто-сельхоз технике тут: http://vostok-agro.info/dokumentatsiya/6-nshprim.html.
Возможно над другими типами насосов можно так-же поиздеваться.Так как мне лень чинить сломавшийся токарник и как следует осваивать простаивающий фрезерный, Исходя из желания сделать конструкцию применимой для наиболее широкого круга умельцев, станки (за исключением точила) мы использовать в нашей затее не будем.
Сам я изготавливал немного в другой последовательности, поэтому на фотках могут быть видны детали, изготовление которых описано ниже, но записанная здесь последовательность более правильная.
Плюс иногда я увлекался или руки были в литоле, поэтому не фоткал некоторые этапы, не обессудьте уж. Если нет фоток какого-то этапа, в самом конце есть полностью разобранная машинка, можно посмотреть там. Насчет тавотницы для смазки, у меня была, я сделал. Но Кмк она не особо нужна, тогда этапы 140 и 150 можно пропустить.
Как говорится, Не стращай началом, покажи конец!, не подумайте плохого, итак, приступим!
| 010 | Выбрать из НШ32 тот, который легче крутится. Далее будем из него собирать наш редуктор. |
| 020 | Разобрать оба НШ32, отмыть и сложить запчасти в две отдельные кучки, т.к. экземпляры могут немного различаться. |
| 030 | На один из длинных шестерёнчатых валиков, с конца без шлицов, на торец, ровно, соосно и по центру приварить головку на 15 за шестигранную часть. Квадратом наружу. Головка может быть другой, лишь-бы меньше 25мм в диаметре. Шестерни и шлифованные части вала защитить от брызг обернув, например, толстой фольгой. |
| 040 | Обточить на точиле выступающие по диаметру наплывы от сварки |
| 050 | Проверить, что сварной шов проходит через втулки НШ32. |
| 060 | Сверлом 3мм сверлить центровочные отверстия в корпусе и крышке одного из насосов строго по оси вала. И в корпусе и в крышке есть проточки с углублением в центре, не промахнётесь. |
| 070 | Сверлом фоснера ф25мм рассверлить отверстия. Сверло такое вообще-то по дереву, но дюралевый корпус тоже хорошо сверлит. Сверлить надо строго по оси вала, Корпус сверлится легко, крышку сверлить надо аккуратно с внутренней стороны. На внешней есть уступчики, через них надо тоже ровно и аккуратно просверлить. Лучше это сделать на сверлильном станке, но я не признаюсь, что досверливал на нем! |
| 080 | Смазать втулки НШ32 и собрать насос установив вместо короткого валика длинный. Конец с приваренной головкой пропустить в просверленное в корпусе отверстие.Крышку притянуть 2-3 болтами и крутить за торчащую головку. Шестерни должны свободно проворачиваться, по крайней мере не туже чем до переделки. Если вращается туго, или не собирается, то разбирать, смотреть что где мешает и дорабатывать отверстия полукруглым или круглым напильником. По следам вала в отверстиях можно определить где именно дорабатывать. Не увлекайтесь, валы дюралевые, напильники калёные снимают быстро. |
| 090 | Повторять в цикле п.80 (сборку-прокрутку-разборку-напильник) до достижения положительного результата. |
| 100 | Тщательно промыть и продуть от стружек, щедренько смазать литолом валы, шестерни и втулки и собрать полученный редуктор окончательно. С литолом надо не переборщить, иначе будет его качать и выдавливать из-под заглушек, это всеж-таки насос. Хотя у меня всеравно ушло довольно много, перед тем как его начало куда-то качать и выдавливать. |
| 110 | Вырезать из 2-3мм стального листа две квадратных пластины 70х70. Углы закруглить. |
| 120 | С помощью открученных от насосов штуцеров, или по шаблонам снятым с НШ32 разметить центры отверстий крепёжных болтов. |
| 130 | Сверлить сверлом 9мм пластины но разметке. Это будут заглушки на вход и выход НШ32 |
| 140 | По центру одной из заглушек просверлить отверстие 5мм и нарезать резьбу м6 под тавотницу. |
| 150 | Посадить тавотницу на герметик и затянуть. |
| 160 | Во входное и выходное отверстия добавить понемногу литола, всё еще помня, что это был насос и надо оставить место, если вдруг туда выдавит часть набитой смазки. |
| 170 | Заглушки и вход-выход НШ32 смазать герметиком и притянуть болтами М8х20 с кузовными шайбами. |
Редуктор готов. | |
| 180 | Заготовить уголки 50х50х300 |
| 190 | На шлицевые конца валов одеть две головки на 22. Приложить для зазора к ним плотный картон в два слоя или обрезки листа от заглушек, и прижать к ним с двух сторон уголки таким образом, чтобы свободные концы этих уголков выступали за край НШ-32. За эти концы потом будет крепиться вся зиг-машинка в тиски. Я зазор не оставил, и зря! |
| 200 | Разметить на уголках центры отверстий |
| 210 | Кернить по разметке и сверлить 4 отверстия ф12мм в уголках |
| 220 | Прикрутить уголки к редуктору 4-мя болтами М10х40 с гайками |
| 230 | На удлинителях мамины концы равномерно вращая обточить на точиле до внутреннего диаметра шестерней ГРМ. В моем случае снять надо было совсем чуть-чуть. Шестерни должны одеваться с небольшим натягом. |
| 240 | На обточенных концах сваркой за несколько проходов сформировать валики высотой 5-7мм Валики формировать напротив центра стороны внутреннего квадрата. |
| 250 | Болгаркой, точилом и квадратным напильником ровно и аккуратно обточить валики до размера шпоночного паза в шестернях грм. Мерять-примерять, дорабатывать напильником. Должно заходить тугенько, с постукиванием, но без фанатизма. Если будет болтаться, то будет соскакивать при работе. |
| 260 | На удилинители одеть до упора две шайбы 16мм и приварить их |
| 270 | Заготовть швеллер №10 или №12 на 100мм короче удлинителей. Я брал 10-й швеллер, но мне показалось маловато, попробуйте 12-й |
| 280 | Отступив по 20мм от края сверлить в боковых полках швеллера 2 отверстия 12мм напротив друг-друга |
| 290 | Прикрутить две удлиненные гайки М12 через эти отверстия гайками наружу. |
| 300 | Приварить гайки к швеллеру. Открутить крепёжные болты. |
| 310 | Вкрутить прижимные болты М12х70 в приваренные гайки. |
| 320 | На широкую полку швеллера со стороны отверстий приварить гайку М20 для упорного болта. Болт как на фотке перед сваркой не оставляйте!, потом будет сложно выкрутить. |
| 330 | Приварить швеллер к уголкам. |
| 340 | Присоединить удлинители к головкам на 22 и одеть на шлицевые валы. |
| 350 | Разметить на удлинителях положение упорных болтов. |
| 360 | Заготовить два отрезка 20-30мм из стальной полдюймовой трубы |
| 370 | Приварить отрезки трубы на удлинители по меткам, таким образом, чтобы они упираясь торцом в прижимные болты препятствовали соскакиванию головки и удлинителя со шлицов валов редуктора. Упорные болты должны быть между приваренными трубками и шайбами, вплотную к трубке. |
| 380 | Установить удлинители с головками на редуктор. |
| 390 | Заготовить полосу стальную 5х30. Длинну выбрать таким образом, чтобы она входила между полок швеллера. |
| 400 | На полосу по центру приварить гайку М20 |
| 410 | Вварить полосу с гайкой между полок швеллера напротив трубок на удлинителях. |
| 420 | Квадратным напильником сточить прямоугольные в плане зубья шестерён ГРМ до треугольного профиля. Иначе они очень плотно входят друг в друга, места для обрабатываемой детали не остаётся. Шестерни не калёные, точатся очень легко. Если взять БУ или убитые, то, возможно, они уже будут несколько сточены. На фото правая шестерня переточена вся, на левой переточенычены два зуба. |
| 430 | Вкрутить упорные болты М20х90 в гайки |
| 440 | Надеть шестерни ГРМ на удлиннители. |
| 450 | Зажать зиг-машинку в тисках за свободные концы уголков. Присоединить вороток. |
| Зиг-машинка с гофрирующими насадками готова к работе! | |
Все детали после их изготовления собраны на фото:
В верхней части детали НШ-32, в нижней что к нему добавилось.
Другие насадки я не делал, пока нет нужды. Но можно их изготовить из таких-же шестерён ГРМ, каких-нибуть шкивов или других деталей, подходящих по посадке. В качестве электропривода в будущем планирую приспособить шуруповерт со сдохшими аккумуляторами и цепной передачей от велосипеда. Вобщем включайте изобретательность на полную и вперёд!
Процесс гофрирования бака на видео (если вы дочитали до этих строк, то может еще помните, ради него была вся затея).
https://youtu.be/Sl0uIwojvEc
На видео вариант зиговки старый, малость впоследствии доработанный.
После нескольких проходов с подтягиванием прижимных болтов и небольшом прижатии дна бака вниз, он встал на место, как и было задумано!
MISSION COMPLETE!!!
