Как правильно измерить диаметр стальной арматуры штангенциркулем?

16.Сен.2020

У многих людей, не связанных с темой арматурного проката, не совсем верные представления о том, как измерить диаметр арматуры. В рамках данной статьи мы рассмотрим этот вопрос и выделим наиболее приемлемую методику определения диаметра стальных стержней.

Что необходимо учитывать?

При измерении диаметра прутка с помощью физических методов можно столкнуться с некоторыми трудностями. Если бы в сфере строительства и промышленности применялись исключительно круглые прутки с гладкой поверхностью, то никаких сложностей не возникало бы. Но прутки не всегда бывают гладкими. Часто это металлоизделия с особой формой и рельефностью. Производя измерения диаметра в разных частях материала, можно получить разные значения.

Также стоит отметить, что диаметр представляет собой величину, которая характеризует круглый стальной стержень. Что касается сечения, то это не круг, а более сложная форма, схожая с эллипсом. Получается, что измерение диаметра – трудновыполнимая задача, так как арматура не является круглым прутком. На практике такая величина всегда будет неточной. Как правило, она берется из сопроводительной документации, где может быть отмечен либо номинальный, либо условный диаметр.

Способы определения

Существует 2 способа, позволяющих измерить арматуру. В первом случае используется штангенциркуль, а в втором рулетка. Оба способа являются инструментальными. К ним прибегают в тех случаях, когда нет возможности обратиться к документам, прилагаемым к металлопрокату при покупке.

Измерение рулеткой
Производить подобные операции с задействованием такого инструмента достаточно сложно. Дело в том, что рулетка – не лучшее решение для измерения тонких прутков, у которых сечение представляет собой не круг, а эллипс. Вы получите лишь приблизительные значения. Опытному специалисту таких данных может быть вполне достаточно. Если же знаний в этой области крайне мало, лучше использовать другую методику.
Измерение штангенциркулем
Правильно измерить диаметр арматуры можно с помощью данного инструмента. В результате вы получите 2 значения – минимальное и максимальное. Далее необходимо обратиться к специальной таблице. Для каждого номинального диаметра арматурного проката указаны также значения из действующего госстандарта. К примеру, возьмем арматуру 16 мм и заглянем в таблицу. Мы видим 2 физических замера. Для минимального эта величина будет представлять измерение между ребрами стального стержня. Показатель равен 15 мм. Что касается максимального, то этот показатель равен 18 мм.

Номинальный диаметр

Для начала обратимся к справочнику по стальному прокату. В нем отмечено, что диаметр – это условная величина, информирующая о диаметре круглого прутка, у которого поперечное сечение аналогичное. Получается, что диаметр стального прутка равен диаметру круглого металлоизделия, которое являлось заготовкой для создания конечного продукта.

Если получены значения по диаметру арматуры, то следует обратиться к таблице расчета веса. Она может существенно облегчить задачу. Разработаны достаточно подробные таблицы, где указан вес погонного метра арматурного проката с учетом видов арматуры согласно ГОСТу.

Например, нам необходимо приобрести 25 м материала 16 мм в диаметре для упрочнения фундамента под ограждение. Нередко компании, специализирующиеся на реализации металлопродукции, указывают цену в тоннах, поскольку приобретают ее на заводах также тоннами.

Стоимость тонны не дает никакой полезной информации по метражам. Чтобы перевести 25 погонных метров в «категории, близкие к: цена тонны», необходимо рассчитать массу этих самых 25 метров. Для этого потребуется найти в таблице следующие данные: вес погонного метра стержня 16 мм. Это значение будет составлять 1,580 кг. Далее, зная вес метра, несложно определить общий вес 25 м – 1,580 х 25 = 39,5 кг. Получаем теоретическую общую массу, что является очень точным ориентиром.

В случае взвешивания материала на весах, масса может слегка отличаться от теоретического. Не стоит переживать, поскольку это нормально. Однако, если после осуществления процедуры по взвешиванию вес будет сильно отличаться от подсчитанного, необходимо проверить как весы, так и расчеты.

Как мы видим, вполне возможно самостоятельно измерить диаметр арматуры с применением штангенциркуля. Диаметр арматурного проката может быть разным, но он всегда соответствует величинам, которые указаны в госстандарте.

Если вам необходима арматура для реализации какого-либо проекта, вы можете обратиться в нашу компанию. У нас представлен широкий ассортимент изделий всех востребованных диаметров – от 6 до 40 мм.

Как определить диаметр арматуры штангенциркулем

Измерение диаметра арматуры

Строго говоря идея измерения диаметра арматуры своими руками обычно базируется на несколько неправильных, а скорее приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного «как-то не так». Ну, типа немного рельефный. И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же проводить замеры? Как правильно замерить диаметр арматуры, в каком месте неровного прута это лучше сделать? Тут же столько всяких канавок и гребешков, что совершенно непонятно, где измерять и какое из разных значений выбрать, как правильное. Такого чёткого, определённого, одного места где можно правильно измерить диаметр арматуры на арматурном пруте нет. И быть не должно «по определению». ВЕДЬ АРМАТУРА ЭТО НЕ ГЛАДКИЙ ПРУТ. Сейчас поясню этот «феномен» подробнее.
Вы видите, что разная арматура имеет разный рельеф, который называется периодическим профилем. Именно он вызывает главные сложности когда вы примеряетесь, как правильно сделать измерение диаметра арматуры своими руками.

Многочисленные рёбра, расположенные под углом к оси арматурного прута, действительно мешают и сбивают с толку. Это происходит вовсе не из-за недостатка какого-то опыта, непосредственно физическими методами правильно измерить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. А так, можете попробовать сами, если ещё не пытались. Делая замеры диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Что значит выражение «довольно разные»? На практике, при покупке металлопроката, или при выборе материала для выполнения строительных работ, нам нужно знать диаметр арматуры с точностью до 0.5 мм. По крайней мере чётко отличать арматуру 8, 10, 12. А замеры без учёта высоты профиля арматурного прута, могут дать нам ошибку и в 2 мм. Естественно, что это не годится. Я скажу больше, диаметр арматуры — выражение скорее образное, чем геометрическое. Почему? Да по той же причине, что мы путаем его с другим диаметром, к которому привыкли в отношении круглого прута. Но сечение арматуры — не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем сделать измерение диаметра арматуры ещё и потому, что арматура – это НЕ КРУГЛЫЙ ПРУТ. А какой же это прут, если не круглый? Сечение арматуры более всего напоминает эллипс. На практике диаметр арматуры не замеряют точно, инструментальными методами, а берут его из сопроводительных документов, в которых указывается НОМИНАЛЬНЫЙ или УСЛОВНЫЙ ДИАМЕТР АРМАТУРЫ.

Измерение диаметра арматуры визуально, «на глаз» вполне возможно, но способ этот применим только для «практиков», постоянно работающих с арматурой. Именно так определяют диаметр арматуры прорабы, строительные подрядчики, сварщики и бетонщики. Вы же никогда не видели сварщика на строительной площадке, задумчиво бегающего с штангенциркулем? Вот и я не видел. А, между прочим, рабочие очень точно умеют определять диаметр арматуры с которой часто работают и ПОЧТИ НИКОГДА не ошибаются. Но измерение диаметра арматуры визуально — это ОПЫТ, а НЕ СПОСОБ, КОТОРОМУ МОЖНО НАУЧИТЬСЯ. Как только опытный рабочий сталкивается с заданием, предполагающим работу с арматурой непривычного для него диаметра, он начинает её измерять.

Есть два способа как правильно определить диаметр арматуры своими руками, если у вас нет возможности заглянуть в документацию прилагаемую к партии арматуры. Оба эти способа как замерить диаметр арматуры — инструментальные. Можно пытаться выполнить определение диаметра арматуры диаметр арматуры рулеткой или штангенциркулем.

Измерение диаметра арматуры рулеткой — плохая идея. Рулетка не приспособлена для измерения диаметров с небольшим радиусом для предметов имеющих в сечении не круг, а эллипс, как у арматуры. Рулетка имеет деления на своей шкале в 1 мм, но по своей конструкции не приспособлена толком для измерения размеров мелких деталей. РУЛЕТКА ПРЕДНАЗНАЧЕНА ДЛЯ ИЗМЕРЕНИЯ РАССТОЯНИЙ, А НЕ РАЗМЕРОВ ПРЕДМЕТОВ. Хотя проводя замерения рулеткой на торце арматурного прута вы получите приблизительные, прикидочные значение, которых для профессионала, привыкшего работать с арматурой вполне достаточно. Но вы ведь явно не профессионал, опыта у вас нет? Значит о рулетке забываем сразу.

Взяв в руки штангенциркуль вы без проблем найдёте два замера — это МИНИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА АРМАТУРЫ и МАКСИМАЛЬНЫЙ ЗАМЕР ДИАМЕТРА арматуры имеющейся у вас. Далее, вы заглядываете в самый конец этой статьи в таблицу диаметров арматуры, там для каждого номинального диаметра арматуры указаны и значения из ГОСТа, которые соответствуют физическим измерениям ручным измерительным инструментом. Поясню на примере:из таблицы, для арматуры номинальным диаметром 16 мм, видно, что этому условному диаметру, соответствуют два варианта физического замера. Минимальный диаметр при измерении между рёбрами арматурного прута составляет — 15 мм, а максимальный диаметр при измерении на ребре арматурного прута составляет — 18 мм. Во какая каша.

Измерение маленьких и больших изделий

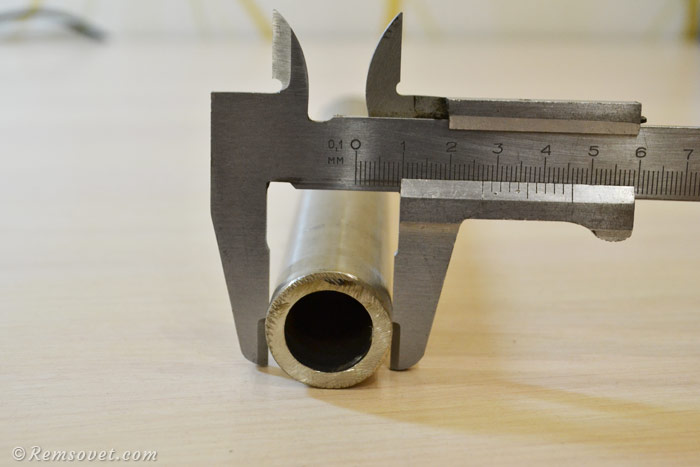

В домашнем хозяйстве проще всего пользоваться штангенциркулем, если элемент доступен для измерения. Им можно измерить трубу Ø до 150 мм. Инструмент прикладывается к торцу изделия, измерительные ножки плотно прижимаются к внешним стенкам изделия, результат считывается по шкале. Если трасса недоступна, то штангенциркуль прижимается не к торцу изделия, а к боковой плоскости перпендикулярно к самому изделию.

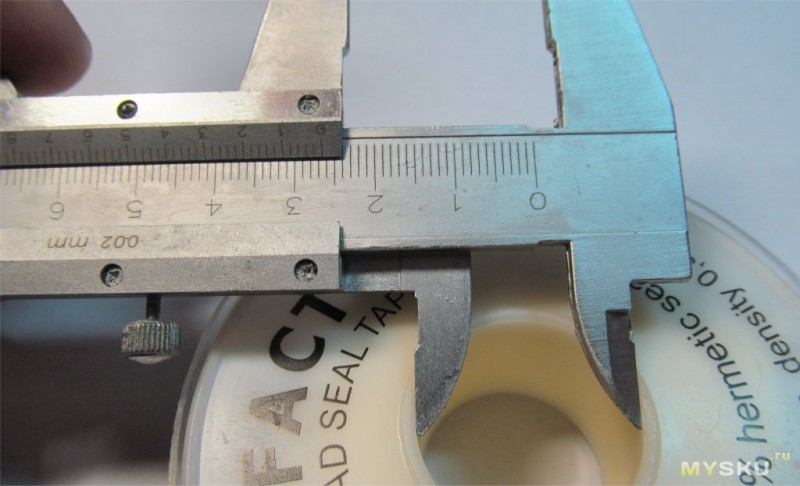

Измерение штангенциркулем

Большой диаметр меряется при помощи рулетки или гибкого шнура – замеряют длину круга изделия и рассчитывают сам диаметр.

Дистанционный замер параметра

Если нет ничего под рукой, или труба недоступна, измерить Ø можно при помощи телефона с камерой или электронного фотоаппарата. Метод основан на сравнении размеров: около трубы размещают предмет с известными габаритами, например, зажигалку (ее длина – 8 см), или монету, делают снимок, а диаметр вычисляют позже, или прямо на экране телефона (согласно табличным спецификациям ближайшего размера), или в компьютерной программе, например, в фотошопе.

Измерение внутреннего диаметра

Параметр Dвнутр изделия узнаётся по ее срезу тем же штангенциркулем. Реже применяют способ, при котором из Dнар отнимают толщину стенок трубы, умноженную на 2.

Измерение внутреннего диаметра

Контроль параметров в промышленности

В промышленном производстве Dнар больших трубных изделий измеряется незаменимой рулеткой, но формула для вычисления результата используется другая:

Dнар = L / π – 2∆p – 0,2 мм, где:

L – длина окружности;
Dнар – наружный диаметр трубы;
∆p – толщина линейки рулетки.

Отклонения (в нашем примере – 0,2 мм) часто выражают в %. Для изделий Ø 820-1020 мм предельно допустимое отклонение не должно быть ≤ 7%. Измеряют большие трубы в промышленности ультразвуковыми измерительными приборами.

Контроль параметров

Толщина стенок труб большого диаметра в промышленности измеряется штангенциркулем. Предельно допустимое отклонение толщины стенки изделия от номинального параметра должно быть ≤ 5%. Кроме контроля диаметра, в промышленности регулируются кривизна и овальность изделий:

Кривизна предполагается ≤ 1,5 мм на 1 м. пог. Общая кривизна изделия – ≤ 0,15%;
Овальность – ≤ 0,8%-1%. Минимальный и максимальный диаметр овала получают измерением нутромером Dвнутр по перпендикулярным осям изделия.

Если необходимо измерить диаметр заменяемой трубы в домашнем трубопроводе, пользуются подручными приспособлениями.

Мы хотим знать, как измерить диаметр арматуры самостоятельно, своими руками?

Круглый прут фото

Строго говоря идея измерения диаметра арматуры своими руками обычно базируется на несколько неправильных приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного #171;как-то не так#187;. И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же, собственно измеряется диаметр арматуры, в каком месте? Такого чёткого, определённого, одного места где можно измерить диаметр арматуры на арматурном пруте нет.

Как измерить диаметр арматуры?

Как измерить арматуру фото

А вот непосредственно физическими методами измерить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. Но арматура — это НЕ ГЛАДКИЙ прут . а изделие имеющее свою специфическую форму и рельеф. Делая измерения диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Более того диаметр #8212; это величина характеризующая круглый прут. Да, есть и гладкая арматура, но сечение арматуры #8212; не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем измерить диаметр арматуры ещё и потому, что арматура — это НЕ КРУГЛЫЙ ПРУТ . На практике диаметр арматуры не измеряют точно, а берут его из сопроводительных документов, в которых указывается НОМИНАЛЬНЫЙ или УСЛОВНЫЙ ДИАМЕТР АРМАТУРЫ .

Как определить диаметр трубы в метрической системе и в дюймах

Расчет необходимых размеров труб иногда затрудняется в связи с тем обстоятельством, что одни данные приводятся в соответствии с требованиями метрической системы, а другие – в дюймах (это относится к стальным изделиям и продукции импортного производства).

Диаметр можно измерить в сантиметрах или дюймах, но следует быть внимательным при переводе из одной единицы измерения в другую

Размер трубы в таких случаях рассчитывается с учетом определенных особенностей, присущих таким изделиям. В частности, для стального проката, обозначенного как дюймовый, величина наружного диаметра оказывается равной 33,5 мм, а внутреннего — отличается в зависимости от того, имеем дело с обыкновенной трубой (27,1 мм) или усиленной (25,5 мм), что почти в точности соответствует одному дюйму. Эти характеристики стальных изделий следует обязательно учитывать, производя замену на аналоги, выполненные из других материалов. Работая с трубопроводами, следует опираться на величину условного прохода.

Еще один нюанс связан с резьбовыми соединениями, где принято пользоваться специальной системой для трубной резьбы, нарезаемой по наружному диаметру, которая отличается от метрической резьбы.

Важно! Обозначение, данное при метрической резьбе, совпадает с размером наружного диаметра. Обозначение для трубной резьбы с приставкой «труб», к примеру, ½’’труб, будет соответствовать 20,955 мм.

Изделия импортного происхождения, как правило, имеют обозначения в дюймах. Перевести из дюймов в метрическую систему просто: 1 дюйм = 2,54 мм. Обратный перевод выполнить несколько сложнее. Как узнать диаметр трубы в дюймах? Для получения значения диаметра изделия в дюймах следует имеющуюся величину, измеренную в метрической системе, умножить на 0,398.

Как измерить диаметр арматуры при необходимости, самостоятельно #8212; своими руками? Способы.

Есть два способа как измерить диаметр арматуры своими руками, если у вас нет возможности заглянуть в документацию прилагаемую к партии арматуры. Оба эти способа как измерить диаметр арматуры #8212; инструментальные. Можно пытаться измерить диаметр арматуры рулеткой или штангенциркулем.

Как измерить арматуру фото

Измерения диаметра арматуры рулеткой #8212; плохая идея. Рулетка не приспособлена для измерения диаметров с небольшим радиусом для предметов имеющих в сечении не круг, а эллипс, как у арматуры. Хотя проводя измерения рулеткой на торце арматурного прута вы получите приблизительные, прикидочные значение, которых для профессионала, привыкшего работать с арматурой вполне достаточно. Но вы ведь явно не профессионал? Значит о рулетке забываем сразу.

Как измерить арматуру фото

Рулетка нам поможет только при измерении длинны арматуры, тут она прекрасно справляется.

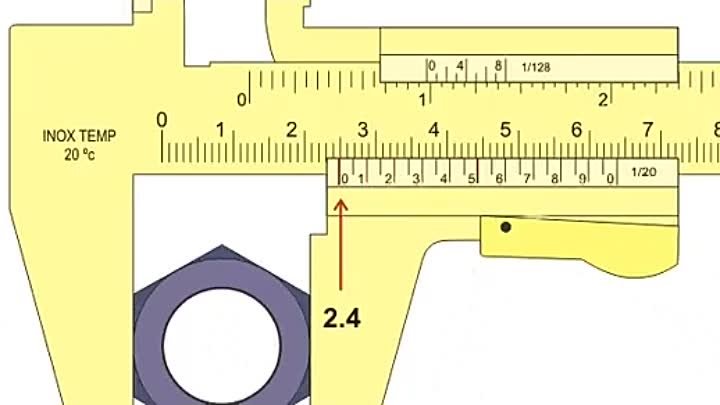

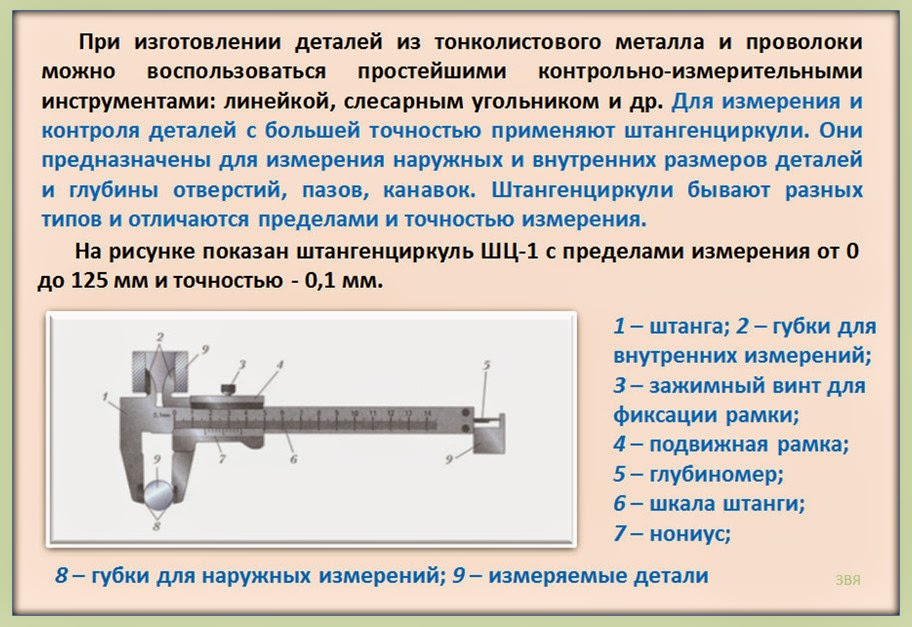

Как правильно мерить штангенциркулем

Перед началом измерений следует проверить прибор на возможное наличие повреждений. Если у штангенциркуля перекошены или стерты губки, то им не стоит пользоваться, поскольку результаты получатся искаженными.

Перед тем как мерить штангенциркулем (0,05 — цена деления, например), губки прибора следует плотно прижать к измеряемым поверхностям, не допуская перекосов и прижимая не слишком сильно. Зазоров между деталью и губками быть не должно.

Для измерения глубины отверствия штангу глубиномера нужно установить перпендикулярно к нему, у края отверстия, выдвигая до упора.

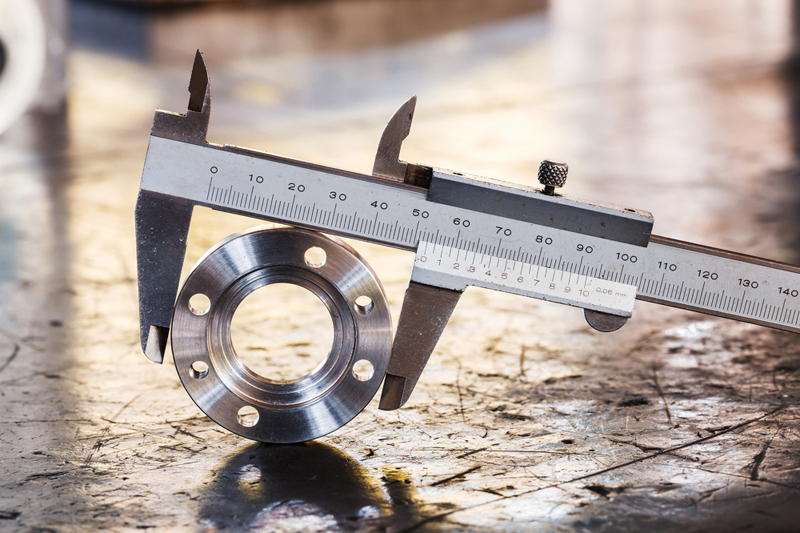

При измерении округлых деталей необходимо следить за перпендикулярностью рамки по отношению к детали.

После измерения фиксирующий болт затягивают и снимают показания прибора.

Для измерения диаметра отверстия губки располагают внутри измеряемого отверстия на максимально возможном расстоянии. Это достигается с помощью шкалы на штанге.

Измерение диаметра арматуры визуально.

Измерение диаметра арматуры визуально, #171;на глаз#187; вполне возможно, но способ этот применим только для #171;практиков#187;, постоянно работающих с арматурой. Именно так определяют диаметр арматуры прорабы, строительные подрядчики, сварщики и бетонщики. Вы же никогда не видели сварщика на строительной площадке, задумчиво бегающего с штангенциркулем? Вот и я не видел. А, между прочим, рабочие очень точно умеют определять диаметр арматуры с которой часто работают и ПОЧТИ НИКОГДА не ошибаются. Но измерение диаметра арматуры визуально #8212; это ОПЫТ, а НЕ СПОСОБ, КОТОРОМУ МОЖНО НАУЧИТЬСЯ . Как только опытный рабочий сталкивается с заданием, предполагающим работу с арматурой непривычного для него диаметра, он начинает её измерять.

Одновременная оценка диаметра арматурного стержня и толщины защитного слоя с помощью двойного датчика GPR-EMI

1. McCann D.M., Forde M.C. Обзор методов неразрушающего контроля при оценке бетонных и каменных конструкций. НК E Междунар. 2001; 34:71–84. doi: 10.1016/S0963-8695(00)00032-3. [CrossRef] [Google Scholar]

2. Уци В., Уци Э. Измерение глубины и диаметра арматурных стержней в бетоне; Материалы Десятой Международной конференции по наземным радиолокаторам; Делфт, Нидерланды. 21–24 июня 2004 г.; стр. 659–662. [Google Scholar]

3. Ренс К.Л., Випф Т.Дж., Клайбер Ф.В. Обзор методов неразрушающей оценки гражданской инфраструктуры. Дж. Выполнить. Констр. Фасил. 1997; 11: 152–160. doi: 10.1061/(ASCE)0887-3828(1997)11:4(152). [CrossRef] [Google Scholar]

4. Гайдецкий П.А., Бурдекин Ф.М. Система индуктивного сканирования для двумерного изображения армирующих компонентов в бетонных конструкциях. Изм. науч. Технол. 1994; 5:1272–1280. doi: 10.1088/0957-0233/5/10/012. [Перекрестная ссылка] [Академия Google]

5. Гайдецкий П., Сильва И., Фернандес Б.Т., Ю З.З. Портативная система индуктивного сканирования для визуализации стальных арматурных стержней, встроенных в бетон. Сенсорные приводы A Phys. 2000; 84: 25–32. doi: 10.1016/S0924-4247(99)00296-4. [CrossRef] [Google Scholar]

6. Аллидред Дж., Чуа Дж., Чемберлен Д. Определение диаметра арматурного стержня и защитного слоя путем анализа профилей поперечного сечения с помощью измерителя защитного слоя; Материалы Международного симпозиума «Неразрушающий контроль в гражданском строительстве»; Берлин, Германия. 26–28 сентября 1995; стр. 721–728. [Google Scholar]

7. Фернандес Б.Т., Сильва И., Гайдецкий П.А. Извлечение вектора из цифровых изображений стальных стержней, полученных системой индуктивного сканирования с использованием метода дифференциального градиента в сочетании с модифицированным преобразованием Хафа. НК E Междунар. 2000; 33: 69–75. doi: 10.1016/S0963-8695(99)00035-3. [CrossRef] [Google Scholar]

8. Quek S., Gaydecki P., Zaid M.A.M., Miller G., Fernandes B. Визуализация трехмерного изображения стальных арматурных стержней с использованием криволинейных моделей, примененных к ортогональным линейным сканированиям, полученным индуктивным датчик. НК E Междунар. 2003; 36:7–18. дои: 10.1016/S0963-8695(02)00044-0. [CrossRef] [Google Scholar]

9. Сивасубраманиан К., Джая К.П., Нилемегам М. Измеритель покрытия для определения толщины защитного слоя и диаметра арматуры в высокопрочном бетоне. Междунар. Дж. Гражданский. Структура англ. 2013;3:557–563. [Google Scholar]

10. Alldred J. Усовершенствование ортогонального метода определения диаметра арматурного стержня с помощью измерителя защитного слоя; Материалы Шестой Международной конференции по структурным неисправностям и ремонту; Лондон, Великобритания. 3–5 июля 1995 г .; стр. 11–15. [Академия Google]

11. Zaid M. , Gaydecki P., Quek S., Miller G., Fernandes B. Извлечение информации о размерах стальных арматурных стержней в бетоне с использованием нейронных сетей, обученных на данных от индуктивного датчика. НК E Междунар. 2004; 37: 551–558. doi: 10.1016/j.ndteint.2004.02.005. [CrossRef] [Google Scholar]

12. Algernon D., Hiltunen D.R., Ferraro C.C., Ishee C. Обнаружение арматурных стержней с помощью измерителя покрытия и ультразвукового эхо-импульса в сочетании с автоматизированной системой сканирования. Дж. Трансп. Рез. Доска. 2011;2251:123–131. дои: 10.3141/2251-13. [Перекрестная ссылка] [Академия Google]

13. Прего Ф.Дж., Солла М., Пуэнте И., Ариас П. Эффективный сбор георадарных данных для обнаружения подземных труб. НК E Междунар. 2017;91:22–31. doi: 10.1016/j.ndteint.2017.06.002. [CrossRef] [Google Scholar]

14. Liu H., Deng Z., Han F., Xia Y., Liu Q.H., Sato M. Частотно-временной анализ данных георадара с воздушной связью для выявления расслоения между слоями дорожного покрытия. . Констр. Строить. Матер. 2017; 154:1207–1215. doi: 10.1016/j.conbuildmat.2017.06.132. [CrossRef] [Академия Google]

15. Лю Х., Сато М. Измерение на месте толщины дорожного покрытия и диэлектрической проницаемости с помощью георадара с использованием антенной решетки. НК E Междунар. 2014;64:65–71. doi: 10.1016/j.ndteint.2014.03.001. [CrossRef] [Google Scholar]

16. Лю Х., Такахаши К., Сато М. Измерение диэлектрической проницаемости и толщины снега и льда в солоноватой лагуне с помощью георадара. IEEE Дж. Сел. Верхний. заявл. Обсерв. Земли Remote Sens. 2014; 7: 820–827. doi: 10.1109/JSTARS.2013.2266792. [CrossRef] [Google Scholar]

17. Чжоу Ф., Миорали М., Слоб Э., Ху С. Мониторинг пласта с использованием скважинных радаров для повышения нефтеотдачи: предложения по трехмерному электромагнитному и гидродинамическому моделированию. Геофизика. 2018;83:ВБ19–ВБ32. doi: 10.1190/geo2017-0212.1. [CrossRef] [Google Scholar]

18. Чарлетти В., Корбел С., Плеттемайер Д. , Кайс П., Клиффорд С.М., Хамран С.Е. Георадар WISDOM предназначен для неглубокого зондирования марсианских недр с высоким разрешением. проц. IEEE. 2011; 99: 824–836. doi: 10.1109/JPROC.2010.2100790. [CrossRef] [Google Scholar]

19. He X., Zhu Z., Liu Q., Lu G. Обзор обнаружения арматуры с помощью георадара; Материалы симпозиума по исследованиям в области электромагнетизма; Пекин, Китай. 23–27 марта 2009 г.; стр. 804–813. [Google Scholar]

20. Chang C.W., Lin C.H., Lien H.S. Измерение радиуса арматурного стального стержня в бетоне с использованием цифрового изображения GPR. Констр. Строить. Матер. 2009; 23:1057–1063. doi: 10.1016/j.conbuildmat.2008.05.018. [CrossRef] [Google Scholar]

21. Zanzi L., Arosio D. Чувствительность и точность измерения диаметра арматуры по данным георадара с двойной поляризацией. Констр. Строить. Матер. 2013;48:1293–1301. doi: 10.1016/j.conbuildmat.2013.05.009. [Перекрестная ссылка] [Академия Google]

22. Виватроджанагул П., Сахамитмонгкол Р. , Тангтермсирикул С., Хамсеманан Н. Новый метод определения местоположения арматурных стержней и оценки толщины покрытия железобетонных конструкций с использованием данных георадара. Констр. Строить. Матер. 2017; 140: 257–273. doi: 10.1016/j.conbuildmat.2017.02.126. [CrossRef] [Google Scholar]

23. Kalogeropoulos A., van der Kruk J., Hugenschmidt J., Busch S., Merz K. Оценка содержания хлоридов и влаги в бетоне с помощью полной инверсии сигнала GPR. Рядом с серфингом. Геофиз. 2011; 9: 277–285. дои: 10.3997/1873-0604.2010064. [CrossRef] [Google Scholar]

24. Chen W., Shen P., Shui Z. Определение содержания воды в свежей бетонной смеси на основе измерения относительной диэлектрической проницаемости. Констр. Строить. Матер. 2012; 34:306–312. doi: 10.1016/j.conbuildmat.2012.02.073. [CrossRef] [Google Scholar]

25. Хонг С., Лай В.Л., Хелмерих Р. Экспериментальный мониторинг вызванной хлоридами коррозии арматуры и загрязнения бетона хлоридами с помощью георадара. Структура Инфраструктура. англ. 2015;11:15–26. дои: 10.1080/15732479.2013.879321. [CrossRef] [Google Scholar]

26. Хонг С., Виггенхаузер Х., Хелмерих Р., Донг Б., Донг П., Син Ф. Долгосрочный мониторинг коррозии арматуры в бетоне с помощью георадара. Коррос. науч. 2017; 114:123–132. doi: 10.1016/j.corsci.2016.11.003. [CrossRef] [Google Scholar]

27. Gu P., Beaudoin J.J. Диэлектрические свойства затвердевших цементных материалов. Доп. Цем. Рез. 1997; 9: 1–8. doi: 10.1680/adcr.1997.9.33.1. [CrossRef] [Google Scholar]

28. Аль-Кади И.Л., Лахуар С. Измерение толщины слоев с помощью георадара – Теория на практике. Констр. Строить. Матер. 2005;19: 763–772. doi: 10.1016/j.conbuildmat.2005.06.005. [CrossRef] [Google Scholar]

29. Шихаб С., Аль-Нуайми В. Оценка радиуса цилиндрических объектов, обнаруженных георадаром. Субсерфинг. Сенсорная технология. заявл. 2005; 6: 151–166. doi: 10.1007/s11220-005-0004-1. [CrossRef] [Google Scholar]

30. Ристич А.В., Петровацкий Д., Говедарица М. Новый метод одновременной оценки радиуса цилиндрического объекта и скорости распространения волны по данным георадара. вычисл. Geosci. 2009 г.;35:1620–1630. doi: 10.1016/j.cageo.2009.01.003. [CrossRef] [Google Scholar]

31. Brunzell H. Обнаружение неглубоких объектов с помощью импульсного радара. IEEE транс. Geosci. Remote Sens. 1999; 37: 875–886. doi: 10.1109/36.752207. [CrossRef] [Google Scholar]

32. Мечбал З., Хамличи А. Определение характеристик бетонной арматуры путем расширенной постобработки необработанных данных георадарного сканирования. НК E Междунар. 2017;89:30–39. doi: 10.1016/j.ndteint.2017.03.005. [CrossRef] [Академия Google]

33. Виндзор К.Г., Капинери Л., Фалорни П. Оценка диаметров подземных труб с помощью обобщенного преобразования Хафа радиолокационных данных; Материалы симпозиума «Прогресс в области электромагнитных исследований»; Ханчжоу, Китай. 22–26 августа 2005 г.; стр. 345–349. [Google Scholar]

34. Liu H., Xing B., Zhu J., Zhou B. , Wang F., Xie X., Liu Q.H. Количественный анализ устойчивости георадиолокационных систем. IEEE GeoSci. Письмо о дистанционных датчиках. 2018;15:522–526. doi: 10.1109/LGRS.2018.2801827. [Перекрестная ссылка] [Академия Google]

35. Feng X., Sato M., Liu C. Получение изображений недр с использованием портативного георадара MD. IEEE GeoSci. Письмо о дистанционных датчиках. 2012; 9: 659–662. doi: 10.1109/LGRS.2011.2177514. [CrossRef] [Google Scholar]

36. Van Meirvenne M., Van De Vijver E., Vandenhaute L., Seuntjens P. Исследование загрязнения почвы с помощью измерений EMI и GPR; Материалы 15-й Международной конференции по георадиолокации; Брюссель, Бельгия. 30 июня – 4 июля 2014 г.; стр. 1006–1009. [Академия Google]

37. Йодер Р.Э., Фриланд Р.С., Аммонс Дж.Т., Леонард Л.Л. Картографирование сельскохозяйственных полей с помощью георадара и электромагнитного излучения для выявления перемещения агрохимикатов за пределы площадки. Дж. Заявл. Геофиз. 2001; 47: 251–259. doi: 10. 1016/S0926-9851(01)00069-6. [CrossRef] [Google Scholar]

38. Инман Д.Дж., Фриланд Р.С., Аммонс Дж.Т., Йодер Р.Э. Исследования почвы с использованием электромагнитной индукции и георадара на юго-западе Теннесси. Почвовед. соц. Являюсь. Дж. 2002; 66: 206–211. doi: 10.2136/sssaj2002.2060. [Перекрестная ссылка] [Академия Google]

39. Сай Т., Делефортри С., Вердонк Л., Де Смедт П., Ван Мейрвенн М. Интеграция данных EMI и GPR для улучшения трехмерной реконструкции системы кольцевых канав. Дж. Заявл. Геофиз. 2014; 101:42–50. doi: 10.1016/j.jappgeo.2013.11.004. [CrossRef] [Google Scholar]

40. Gao Y., Ye S., Zhang X., Fang G. Новая система обнаружения на основе EMI и сверхширокополосного радара. Электрон. Изм. Технол. 2015; 38: 128–134. (на китайском языке) [Google Scholar]

41. Китайские национальные стандарты GB-T 1499.2-2018 . Сталь для армирования бетона — часть 2: горячекатаные ребристые стержни. Китайские национальные стандарты; Шэньчжэнь, Китай: 2018 г. (на китайском языке) [Google Scholar]

42. Кэссиди Н. Дж. Обработка, моделирование и анализ данных георадара. В: Jol HM, редактор. Георадары: теория и приложения. 1-е изд. Эльзевир Наука; Амстердам, Нидерланды: 2009. стр. 141–176. [Google Scholar]

43. Ансари М.Д., Мишра А.Р., Ансари Ф.Т. Новые меры расходимости и энтропии для интуиционистских нечетких множеств при обнаружении ребер. Междунар. J. Нечеткие системы. 2018;20:474–487. doi: 10.1007/s40815-017-0348-4. [Перекрестная ссылка] [Академия Google]

44. Сенин С.Ф., Хамид Р. Модели затухания георадарных волн для оценки содержания влаги и хлоридов в бетонной плите. Констр. Строить. Матер. 2016; 106: 659–669. doi: 10.1016/j.conbuildmat.2015.12.156. [CrossRef] [Google Scholar]

45. Кэссиди Н.Дж. Электрические и магнитные свойства горных пород, почв и жидкостей. В: Jol HM, редактор. Георадары: теория и приложения. 1-е изд. Эльзевир Наука; Амстердам, Нидерланды: 2009. стр. 41–72. [Академия Google]

46. Comite D., Galli A., Catapano I., Soldovieri F. Роль диаграммы направленности антенны в характеристиках микроволнового томографического подхода для георадарной визуализации. IEEE Дж. Сел. Верхний. заявл. Обсерв. Земли Remote Sens. 2017; 10:4337–4347. doi: 10.1109/JSTARS.2016.2636833. [CrossRef] [Google Scholar]

47. Pettinelli E., Di Matteo A., Mattei E., Crocco L., Soldovieri F., Redman J.D., Annan A.P. Георадарный отклик от подземных труб: измерения на месте и томографические реконструкции . IEEE транс. Geosci. Дистанционный датчик 2009 г.;47:2639–2645. doi: 10.1109/TGRS.2009.2018301. [CrossRef] [Google Scholar]

Деформированные стержни | Часто задаваемые вопросы

Что такое арматура/профнастил/кабиля?
Что такое ПНС 49?
Что такое ASTM A615? АСТМ А706? Чем они отличаются от ПНС 49?
Как узнать, соответствуют ли купленные мною деформированные стержни PNS 49?
Где можно проверить деформированные стержни?
Что такое испытание на растяжение?
Что такое массовое вариационное тестирование?
Почему важно иметь стандартные деформированные стержни?
Какие методы должны беспокоить покупателя?
Как измерить диаметр арматурного стержня?
Что такое ржавление и как оно влияет на характеристики деформированных стержней?
Каков наименьший радиус изгиба арматурного стержня?
Что такое закаленная и отпущенная (QT) арматура?

.

. .

Что такое арматура/деформируемый пруток/

кабиля ?

Арматурные стержни (также известные как арматурные стальные стержни, деформированные стержни или арматурные стержни, арматурные стержни для бетона или на филиппинском языке kabilya ) представляют собой круглые стальные стержни с выступами, называемыми деформациями (см. железобетон для укрепления и скрепления бетона.

▲ наверх

. . .

Что такое ПНС 49?

Разработано Бюро филиппинских стандартов (BPS) Министерства торговли и промышленности (DTI) при содействии сталелитейной промышленности, Ассоциации инженеров-строителей Филиппин (ASEP) и Филиппинской строительной ассоциации (PCA) , Национальный стандарт Филиппин 49или PNS 49, обязательный филиппинский стандарт, охватывает производство и испытания деформированных стержней на Филиппинах.

Нужны подробные требования PNS 49?

Тогда посетите нашу страницу с техническими характеристиками арматуры!

Технические характеристики

▲ наверх

.

. .

Что такое ASTM A615? АСТМ А706? Чем они отличаются от ПНС 49 ?

Американское общество по испытаниям и материалам (ASTM) разработало различные стандарты, согласованные и принятые во многих отраслях на международном уровне. В частности, для деформированных стержней среди таких стандартов преобладают ASTM A615 (Стандартная спецификация для деформированных и простых стержней из углеродистой стали для армирования бетона) и ASTM A706 (Стандартная спецификация для деформированных и простых стержней из низколегированной стали для армирования бетона). Кроме того, национальный стандарт филиппинской арматуры PNS 49, максимально соответствует этим стандартам. Однако сейсмические условия нашей страны, а также требования основных заинтересованных сторон внесли некоторые различия между этими стандартами арматуры. Ниже в этих таблицах показано сравнение различных аспектов стандартов ASTM и PNS.

▲ наверх

. . .

Как узнать, соответствуют ли купленные мною деформированные стержни PNS 49?

Проверьте аккредитацию соответствующего производителя в Бюро стандартов Филиппин (BPS). Безусловно, БПС требует от всех производителей деформированного проката размещать свой отличительный логотип на каждом метре стального проката. Кроме того, BPS регистрирует этот логотип в своем архиве. Однако производитель все же может попытаться обойти PNS 49.несмотря на его аккредитацию. По этой причине всегда тестируйте два или три образца стального стержня в авторитетной лаборатории. Эти лаборатории, аккредитованные PNS/ISO, будут измерять, взвешивать и тестировать предел текучести, прочность на растяжение, удлинение и изгиб деформированных стержней. Действительно, нельзя определить качество арматуры только по визуальному осмотру.

▲ наверх

. . .

Где можно проверить деформированные стержни?

Вы можете протестировать свои образцы в лабораториях, аккредитованных по стандарту ISO/IEC 17025, например, в Центре исследований и разработок металлургической промышленности (MIRDC) в Бикутане или Philippine Geoanalytics Inc. (PGAI) в Кесон-Сити, чтобы убедиться, что они соответствуют требованиям PNS. 49технические характеристики.

▲ наверх

. . .

Что такое испытание на растяжение?

Испытание на растяжение, также называемое испытанием на растяжение, представляет собой испытание материала арматурного стержня, в ходе которого непосредственно измеряются свойства арматурного стержня, такие как предел текучести, предел прочности при растяжении, сопротивление излому, удлинение и т. д.

Универсальная испытательная машина (УТМ) прикладывает усилие растяжения (растяжения) к образцу арматурного стержня определенной площади до его разрушения. Затем учитываются точки максимального давления, при которых образец арматурного стержня может выдерживать постоянную равномерную деформацию (предел текучести), постоянную локализованную деформацию (предел прочности при растяжении) и неизбежный разрыв (предел прочности на разрыв), обычно с помощью графика, на котором отображается зависимость давления от предела текучести. деформации, которую испытал образец.

Не менее важно сравнить размеры образца арматурного стержня после разрушения с его первоначальными размерами, чтобы рассчитать процентное удлинение и уменьшение площади, оба показателя пластичности образца арматурного стержня.

Кроме того, тип разрушения образца арматурного стержня также может указывать на пластичность/хрупкость арматурного стержня. В частности, плоские, зернистые поверхности излома подразумевают хрупкую арматуру, в то время как чашеобразные поверхности подразумевают податливую арматуру. Деформированные стержни с неравномерными изломами занимают промежуточное положение между пластичными и хрупкими материалами.

Ниже представлена типичная диаграмма напряжения-деформации арматурного стержня, а также различные поверхности излома арматурного стержня.

▲ наверх

. . .

Что такое массовое вариационное тестирование?

Как следует из названия, испытание на отклонение массы — это тип испытания материалов, выполняемого на арматурном стержне, при котором удельный вес (вес на единицу длины) образца арматурного стержня сравнивается с его теоретическим удельным весом. PNS 49 определяет требования к теоретической единице массы арматуры каждого размера. Чтобы проиллюстрировать это, см. ТАБЛИЦУ ВЕСА в наших технических спецификациях. ПНС 49допускает изменение массы арматуры в пределах ±6,0%. В частности, следующее уравнение вычисляет изменение массы арматурного стержня.

▲ наверх

. . .

Почему важно иметь стандартные деформированные стержни?

В стране, подверженной землетрясениям, такой как Филиппины, использование нестандартных деформированных стержней может быть опасным для жизни. Соотношение предела текучести и предела прочности при растяжении гарантирует, что у стали, которую вы используете, достаточно «запасной энергии», чтобы выдержать продолжительные колебания и последующие афтершоки землетрясения. Таким образом, обеспечение использования стандартных деформированных стержней должно быть приоритетом.

▲ наверх

. . .

Какие методы должны беспокоить покупателя?

Например, одной из распространенных практик является максимизация допуска веса 6% для каждого арматурного стержня. В связи с тем, что в процессе прокатки возникают отклонения массы на 2–3 %, в производственную партию включают недомеренные деформированные прутки. Другой практикой является использование неподходящего сырья для производства деформированных стержней, которые слишком хрупки и не могут пройти испытания на изгиб в лабораторных условиях. Точно так же другая практика меняет цветовую кодировку арматурного стержня, чтобы выдать более низкий сорт за более высокий. Поэтому, как правило, никогда не покупайте у производителя, чья отпускная цена более чем на 2% ниже, чем у других конкурентов. Прежде всего, связанная с этим экономия несоизмерима с риском для безопасности.

▲ наверх

. . .

Как измерить диаметр арматурного стержня?

Диаметр арматурного стержня, например 16 мм, относится к среднему номинальному диаметру площади поперечного сечения арматурного стержня, включая сердечник и деформации. Следовательно, это теоретический диаметр, который нельзя измерить напрямую с помощью линейки, штангенциркуля или микрометра. Таким образом, теоретический диаметр зависит от изменения массы и высоты выступов арматурного стержня. См. ИЗМЕНЕНИЕ МАССЫ и ДЕФОРМАЦИЯ в наших технических спецификациях.

▲ наверх

. . .

Что такое ржавление и как оно влияет на характеристики деформированных стержней?

Из-за реакционной способности железа с кислородом изделия из мягкой стали, включая стальные прутки, по своей природе чувствительны к атмосфере. Взаимодействие между железом в мягкой стали и кислородом атмосферного воздуха вызывает процесс окисления, который обычно называют ржавлением или атмосферной коррозией в стержнях.

Поверхностное ржавление деформированных стержней не влияет на его работоспособность. Фактически, поверхностная ржавчина может увеличить сцепление арматуры с бетоном. Однако длительное поверхностное ржавление может в конечном итоге привести к точечной коррозии стального стержня, что может привести к ослаблению стального профиля. Взвесьте очищенный образец сомнительного арматурного стержня, чтобы убедиться, что сечение не ниже нижнего допуска по массе единицы, и проведите испытания на растяжение, чтобы убедиться, что физические свойства по-прежнему превышают минимальные требования.

Дополнительную информацию о ржавчине и ее воздействии на деформированные стержни можно найти здесь.

▲ наверх

. . .

Каков наименьший радиус изгиба арматурного стержня?

PNS 49 определяет минимальный диаметр штифта для диаметров внутреннего изгиба арматуры различных размеров и марок. См. ДИАМЕТР ШТИФТА в наших технических спецификациях.

▲ наверх

. . .

Что такое закаленная и отпущенная (QT) арматура?

Закаленные в отпуске (обычно известные как закалка и отпуск (QT) или закалка и самоотпуск (QST), но также иногда ошибочно называемые TEMPCORE™ в связи с одним из первых процессов QT, зарегистрированных под торговой маркой) деформированные прутки изготавливаются с помощью термомеханического процесса. называется закалкой и отпуском. Этот процесс включает быстрое поверхностное охлаждение горячекатаной арматуры (закалка) и последующий повторный нагрев за счет остаточного тепла сердцевины (отпуск). Стальной стержень из закаленной стали имеет более высокую прочность и вязкость, чем простой горячекатаный деформированный стержень.
