Как правильно измерить диаметр стальной арматуры штангенциркулем?

• 16.Сен.2020

У многих людей, не связанных с темой арматурного проката, не совсем верные представления о том, как измерить диаметр арматуры. В рамках данной статьи мы рассмотрим этот вопрос и выделим наиболее приемлемую методику определения диаметра стальных стержней.

Что необходимо учитывать?

При измерении диаметра прутка с помощью физических методов можно столкнуться с некоторыми трудностями. Если бы в сфере строительства и промышленности применялись исключительно круглые прутки с гладкой поверхностью, то никаких сложностей не возникало бы. Но прутки не всегда бывают гладкими. Часто это металлоизделия с особой формой и рельефностью. Производя измерения диаметра в разных частях материала, можно получить разные значения.

Также стоит отметить, что диаметр представляет собой величину, которая характеризует круглый стальной стержень. Что касается сечения, то это не круг, а более сложная форма, схожая с эллипсом. Получается, что измерение диаметра – трудновыполнимая задача, так как арматура не является круглым прутком. На практике такая величина всегда будет неточной. Как правило, она берется из сопроводительной документации, где может быть отмечен либо номинальный, либо условный диаметр.

Способы определения

Существует 2 способа, позволяющих измерить арматуру. В первом случае используется штангенциркуль, а в втором рулетка. Оба способа являются инструментальными. К ним прибегают в тех случаях, когда нет возможности обратиться к документам, прилагаемым к металлопрокату при покупке.

• Измерение рулеткой

  Производить подобные операции с задействованием такого инструмента достаточно сложно. Дело в том, что рулетка – не лучшее решение для измерения тонких прутков, у которых сечение представляет собой не круг, а эллипс. Вы получите лишь приблизительные значения. Опытному специалисту таких данных может быть вполне достаточно. Если же знаний в этой области крайне мало, лучше использовать другую методику.

• Измерение штангенциркулем

  Правильно измерить диаметр арматуры можно с помощью данного инструмента. В результате вы получите 2 значения – минимальное и максимальное. Далее необходимо обратиться к специальной таблице. Для каждого номинального диаметра арматурного проката указаны также значения из действующего госстандарта. К примеру, возьмем арматуру 16 мм и заглянем в таблицу. Мы видим 2 физических замера. Для минимального эта величина будет представлять измерение между ребрами стального стержня. Показатель равен 15 мм. Что касается максимального, то этот показатель равен 18 мм.

Номинальный диаметр

Для начала обратимся к справочнику по стальному прокату. В нем отмечено, что диаметр – это условная величина, информирующая о диаметре круглого прутка, у которого поперечное сечение аналогичное. Получается, что диаметр стального прутка равен диаметру круглого металлоизделия, которое являлось заготовкой для создания конечного продукта.

Если получены значения по диаметру арматуры, то следует обратиться к таблице расчета веса. Она может существенно облегчить задачу. Разработаны достаточно подробные таблицы, где указан вес погонного метра арматурного проката с учетом видов арматуры согласно ГОСТу.

Например, нам необходимо приобрести 25 м материала 16 мм в диаметре для упрочнения фундамента под ограждение. Нередко компании, специализирующиеся на реализации металлопродукции, указывают цену в тоннах, поскольку приобретают ее на заводах также тоннами.

Стоимость тонны не дает никакой полезной информации по метражам. Чтобы перевести 25 погонных метров в «категории, близкие к: цена тонны», необходимо рассчитать массу этих самых 25 метров. Для этого потребуется найти в таблице следующие данные: вес погонного метра стержня 16 мм. Это значение будет составлять 1,580 кг. Далее, зная вес метра, несложно определить общий вес 25 м – 1,580 х 25 = 39,5 кг. Получаем теоретическую общую массу, что является очень точным ориентиром.

В случае взвешивания материала на весах, масса может слегка отличаться от теоретического. Не стоит переживать, поскольку это нормально. Однако, если после осуществления процедуры по взвешиванию вес будет сильно отличаться от подсчитанного, необходимо проверить как весы, так и расчеты.

Как мы видим, вполне возможно самостоятельно измерить диаметр арматуры с применением штангенциркуля. Диаметр арматурного проката может быть разным, но он всегда соответствует величинам, которые указаны в госстандарте.

Если вам необходима арматура для реализации какого-либо проекта, вы можете обратиться в нашу компанию. У нас представлен широкий ассортимент изделий всех востребованных диаметров – от 6 до 40 мм.

Как мерить диаметр арматуры рифленой штангенциркулем

10.08.2021 2 597 Строительство

С гладким прокатом все просто: берем штангенциркуль или рулетку, меряем.

По поводу периодического профиля часто возникают вопросы. Как правильно определить толщину рифленого прута: по внутреннему или по наружному диаметру?

Ответ – по среднему арифметическому значению. Расчеты несложные, но важно корректно выполнить замеры.

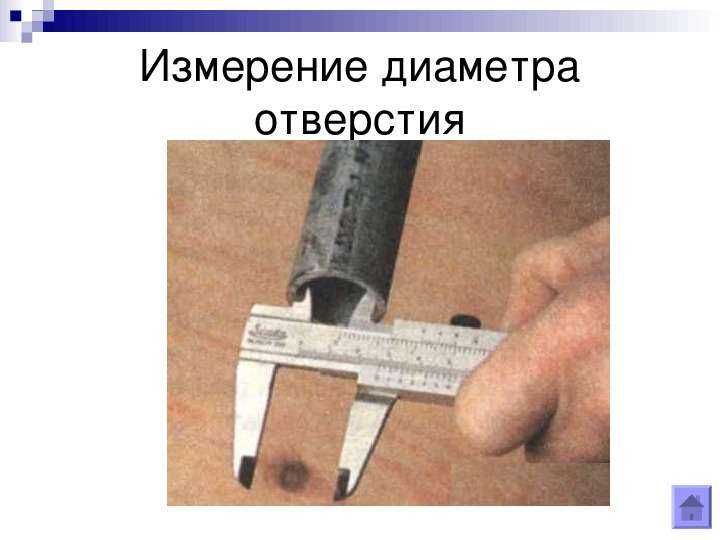

Как мерить арматуру штангенциркулем

В первую очередь нужно проверить инструмент – убедиться, что он работоспособен.

Ножки штангенциркуля и его подвижные части не должны иметь видимых признаков износа, а также ржавчины, загрязнений. Иначе точность замера снизится минимум на 0.1 мм.

Важно, чтобы сведенные губки прилегали друг к другу полностью, без зазоров на просвет. Кроме того, при их совмещении должны совпадать нулевые отметки на шкалах.

Рамка исправного прибора плотно сидит на штанге, не раскачивается и не сдвигается самопроизвольно. При сведении-разведении ножек она передвигается плавно, без рывков.

Как правильно замерять диаметр рифленой арматуры

1. Измерьте толщину стержня – D min.
2. Определите размер по ребру – D max.
3. Вычислите среднее арифметическое – (D min + D max)/2.

В результате получится фактическая толщина профиля (D). Она должна укладываться в рамки допусков нормативного значения (D n). Максимальные и минимальные предельные отклонения фактического значения: (D n – 0.7 мм) ≤ D ≤ (D n + 0.4 мм).

I. Измерение толщины стержня

Разведите губки и сориентируйте штангу перпендикулярно арматуре. Выберите участок без рифления, плотно сожмите его губками и запишите полученный результат. Затем разожмите губки, переверните арматуру на 90 ⁰ вокруг ее продольной оси, сделайте еще один замер. Сложите значения, разделите сумму на два. Полученное число – минимальный диаметр (D min).

Двойное измерение с поворотом вокруг оси дает наиболее точный результат. Срез любого проката – это не идеальный математический круг, а близкий к нему овал. Разница между «узким» и «широким» диаметром может достигать 0. 5 мм.

II. Определение размера по ребру

Плоскости губок штангенциркуля могут быть как перпендикулярны ребрам, так и ориентированы по продольной оси прута. Главное – чтобы штанга сохраняла перпендикулярность стержню.

Сделайте два замера: в произвольной точке и после поворота арматуры на 90 ⁰. Сложите значения, разделите сумму на два – получится максимальный диаметр (D max).

III. Пример расчета

Меряем штангенциркулем арматуру А 400 с формой профиля 1ф.

1. Минимальный диаметр. Первый результат измерения – 11.11. Второй (после поворота на 90 ⁰) – 10.09. D min = (11.11 + 10.99)/2 = 11 мм.
2. Максимальный диаметр. Результат первого измерения – 13.5. Второго (после поворота на 90 ⁰) – 13.4. D max = (13.5+13.4)/2 = 13.45 мм.
3. Фактический диаметр. D = (11 + 13.45)/2 = 12.23 мм.

Находим в таблице ниже ближайшее номинальное значение – это 12. Значит, номинальный диаметр нашей арматуры равен 12 мм.

Таблица отклонений размеров рифленой арматуры

Геометрические параметры рифленой арматуры регламентирует ГОСТ 34028-2016. Документ содержит таблицы соответствия минимальной и максимальной толщины номинальному значению, а также предельные отклонения размеров для каждого вида профиля. Предельное отклонение – это максимально допустимая погрешность при производстве и измерении. Для толщины арматуры она не превышает 0.7 мм.

В качестве примера приводим таблицу основных нормативных значений для периодического профиля формы 1ф.

Номинальный диаметр, мм	Минимальный диаметр, мм	Максимальный диаметр, мм
6	5,75	6,75
8	7,5	9
10	9,3	11,3
12	11	13,5
14	13	15,5
16	15	18
18	17	20
20	19	22
22	21	24
25	24	27
28	26,5	30,5
32	30,5	34,5
36	34,5	39,5
40	38,5	43,5

Уточнить все нормативы, включая предельные отклонения, для каждой формы профиля – 1ф, 2ф, 3ф, 4ф – можно в таблицах А. 1-А.4 ГОСТ 34028-2016.

Измерение диаметра малого сферически-цилиндрического тела с помощью штангенциркуля

Перейти к содержимому

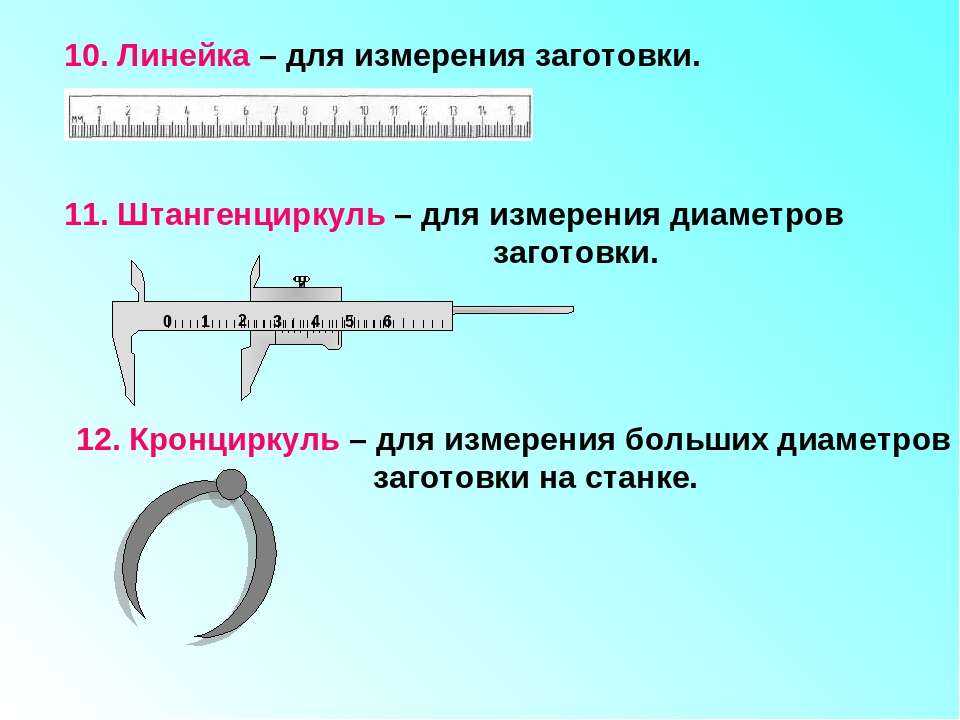

Аппаратура
Штангенциркули, сферическое тело (маятник) или цилиндр и увеличительная линза.

Зарегистрируйтесь, чтобы получить бесплатные пробные тесты и учебные материалы

+91

Подтвердить OTP-код (обязательно)

Я согласен с условиями и политикой конфиденциальности.

Теория

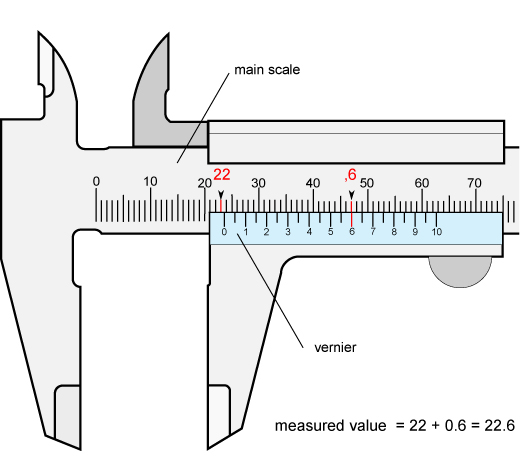

Если тело находится между губками, ноль нониуса лежит впереди Nth. деление основной шкалы, то показание основной шкалы (M.S.R.) = N.
Если n-е деление нониусной шкалы совпадает с любым делением основной шкалы, то показание нониусной шкалы (V.S.R.)
= n x (L.C.) (L.C. – наименьший отсчет нониуса штангенциркулей)
= n x (V.C.) (V.C. — постоянная нониуса штангенциркуля)
Общее показание, T.R. = МСР + В.С.Р. (LC = VC)
= N + n x (VC).

Диаграмма

Процедура

1. Определите постоянную нониуса (V.C.), т.е. наименьшее количество (L.C.) штангенциркуля, и запишите его пошагово.
2. Приведите подвижную губку BD в тесный контакт с неподвижной губкой AC и найдите ошибку нуля. Сделайте это три раза и запишите их. Если нет нулевой ошибки, запишите нулевую ошибку nil.

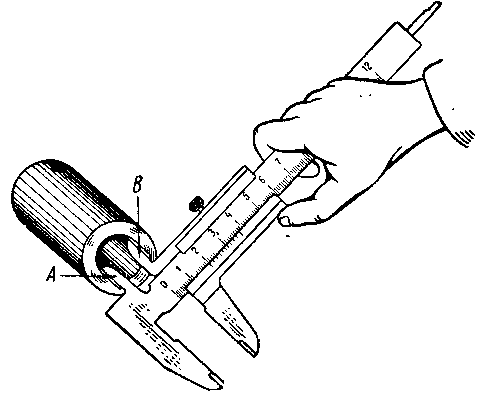

3. Откройте зажимы, поместите сферу или цилиндр между двумя зажимами A и B и отрегулируйте зажим DB так, чтобы он мягко обхватывал тело без чрезмерного давления на него. Затяните винт S, прикрепленный к нониусной шкале V.

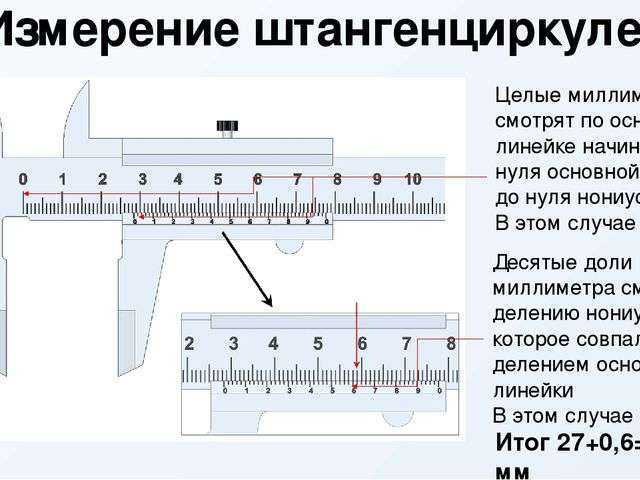

4. Обратите внимание на положение нулевой отметки нониуса на основной шкале. Запишите показания основной шкалы непосредственно перед нулевой отметкой нониуса. Это показание (1ST) называется показанием основной шкалы (MSR).
5. Обратите внимание на номер (n) деления нониуса, совпадающего с некоторым делением основной шкалы.
6. Повторите шаги 4 и 5 после поворота корпуса на 90° для измерения диаметра в перпендикулярном направлении.
7. Повторите шаги 3, 4, 5 и 6 для трех разных позиций. Запишите наблюдения в каждом наборе в табличной форме.
8. Найдите общее показание и примените нулевую коррекцию.
9. Возьмите среднее значение различных значений диаметра и покажите, что в результате получается с соответствующей единицей измерения.

Наблюдения

1. Определение постоянной нониуса (наименьшее количество) штангенциркулем
   1 M.S.D. = 1мм
   10V.D.=9M.S.D.
   .-. 1 В.С.Д. = 9/10 СКО. = 0,9 мм.
   Vernier Constant, V.C. = 1 среднеквадратичное отклонение – 1 В.С.Д. = (1 – 0,9) мм = 0,1 мм = 0,01 см.
2. Ошибка нуля (i)……. см, (ii)…… см, (iii)……… см.
   Средняя ошибка нуля (е) =……… см.
   Средняя коррекция нуля (c) = – e =…………см.
3. Таблица диаметра (D)


Расчет
Средний скорректированный диаметр

Результат
Диаметр данного шара/цилиндра составляет…………. см.

Меры предосторожности

1. Движение нониуса по основной шкале сделать плавным (при необходимости смазать маслом).
2. Постоянная нониуса и погрешность нуля должны быть тщательно определены и должным образом зарегистрированы.
3. Тело должно быть зажато между челюстями крепко, но осторожно (без чрезмерного давления на него со стороны челюстей).
4. Наблюдения должны производиться под прямым углом в одном месте и как минимум в трех разных местах.

Источники ошибки

1. Нониусная шкала может быть ослаблена на основной шкале.
2. Губки не должны находиться под прямым углом к ​​основной шкале.
3. Отметки на шкале могут быть неточными и четкими.
4. Параллакс может присутствовать при проведении наблюдений.



Сопутствующее содержание

Измерение диаметра | Haglöf Sweden AB

Диаметр на высоте груди, или DBH, является стандартной мерой, когда речь идет о деревьях.

DBH относится к диаметру дерева, измеренному на высоте 4,5 фута или 1,3 метра над землей. DBH является одним из наиболее часто используемых терминов дендрометрических измерений для оценки объема древесины в отдельном дереве или древостое с использованием аллометрической корреляции между диаметром ствола, высотой дерева и объемом древесины.

Показатель DBH также можно использовать для оценки возраста дерева у очень старых экземпляров деревьев, поскольку увеличение диаметра является постоянной и необратимой характеристикой роста.

Толщина и текстура коры сильно различаются у разных пород деревьев и могут влиять на измерение диаметра. Кора может иметь толщину в несколько сантиметров, а диаметр ствола над корой может быть намного больше, чем диаметр древесины под корой. Если вы используете компьютерный штангенциркуль для измерения диаметра деревьев, в программном обеспечении можно установить вычитание коры. Для проверки толщины коры рекомендуется использовать простой измеритель коры.

Измеритель коры состоит из стержня с острым концом, который проталкивается сквозь кору до тех пор, пока не прощупается подстилающая древесина. Затем втулку вокруг вала сдвигают на поверхность коры, и толщину коры считывают с калиброванного вала.

Высота для DBH должна быть равна высоте груди взрослого человека. Эта мера может различаться в зависимости от ситуации и страны. Во многих случаях точная высота мало чем отличается от измеренного диаметра, хотя и может повлиять на ваши расчеты лесной биомассы. Если земля наклонная, контрольная точка может быть принята как самая высокая точка земли, касающаяся ствола, или как среднее значение между самой высокой и самой низкой точками земли. В других случаях ГДГ будет находиться в аномальном месте туловища, например, припухлости. Затем следует измерить обхват ниже вздутия, где диаметр наименьший.

Существует два основных метода и инструмента для измерения диаметра деревьев: измерительная лента и штангенциркуль. Какой метод и какие инструменты вы выберете, может зависеть от разных вещей, таких как общие стандарты в вашей компании, регионе или стране, требования к точности и тип растительности, в которой вы работаете. Для любого типа метода измерения диаметра, который вы выберете для работы. с, важно не сжимать слишком сильно при снятии мерки. Например, не следует надавливать при наложении губок штангенциркуля вокруг штока.

Лента небольшого диаметра будет удобно носить с собой в лесу. Калипер диаметра будет более громоздким и тяжелым для переноски. С другой стороны, штангенциркуль по диаметру дает более быстрые результаты. Как производители суппортов, мы приложили огромные усилия для снижения веса и уменьшения размеров всех деталей наших суппортов без ущерба для качества продукции. Некоторые модели штангенциркуля Haglöf Sweden имеют, например, запатентованные складные губки, которые упрощают транспортировку и хранение штангенциркуля.

Рулетка диаметра измеряет средний диаметр, соответствующий обхвату дерева, тогда как штангенциркуль измеряет стволы по одному диаметру их поперечного сечения. При использовании штангенциркуля для измерения диаметра штока обычно проводят два измерения диаметра под прямым углом друг к другу.
