Как снять патрон с шуруповерта (снятие) — быстрозажимной, если заклинил, Макита, Интерскол, Бош, Метабол, Деволт, Хитачи, Борт

Автор Игорь Нерушин На чтение 4 мин. Опубликовано 31.01.2021

Самой быстро изнашиваемой деталью шуруповeрта является патрон, который подвергается большим динамическим нагрузкам. Его основная функция – закрепление деталей или инструмента на оси крутящего вала (шпинделя). Для того чтобы выявить причину поломки или сбоя в работе этого элемента, нужно знать, как снять патрон с шуруповерта. Часто возникшую проблему можно устранить самостоятельно.

Содержание

1. Как устроен патрон
2. Как снять патрон с шуруповерта
3. Если заклинил

Как устроен патрон

Для начала нужно определить тип данного устройства.

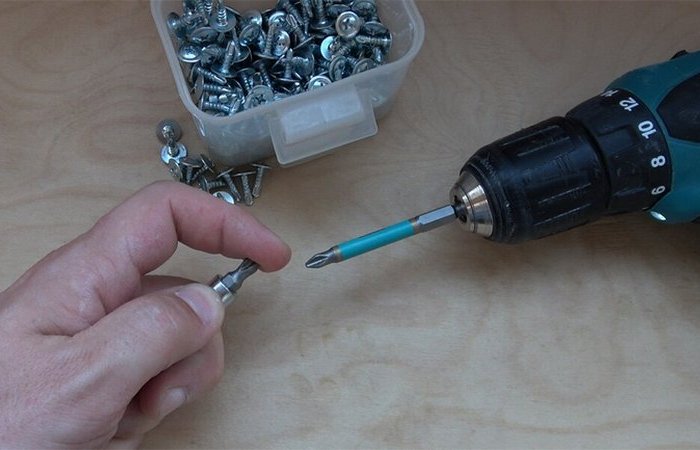

Самые распространенные – быстрозажимные, которые используются практически во всех современных моделях. Хвостовик рабочей насадки здесь фиксируется вручную без применения вспомогательных инструментов. Весь процесс занимает несколько секунд и не требует особых усилий.

Самозажимные – отличаются только автоматической фиксацией биты, надежность зажима которой подтверждается характерным щелчком. Он удобен при работе с частой и быстрой сменой насадок.

Самый надежный зажим обеспечивают зубчато-венцовые (ключевые) модели. Это классические патроны, в которых для закрепления насадки нужен специальный ключ.

Патрон шуруповерта

Как снять патрон с шуруповерта

Способ извлечения зависит также от типов крепления:

• конус Морзе – поверхности вала и цилиндра имеют одинаковую конусность;
• фиксирующий винт, где крестовая головка и левая нарезка резьбы;
• резьбовое – цилиндр накручивается на вал.

Определить вид крепления поможет маркировка на приборе.

В7, В10, В12, В16, В18, В22, В24, В32 и В45 – типоразмеры конусов Морзе. Рядом указывается размер подходящих хвостовиков насадок (например, 1-6).

1,0-11 М12х1,25 – пример резьбовой маркировки, где 1,0−11 – диапазон размеров хвостовиков в мм, а М12х1,25 — характеристики резьбы. На иностранной модели могут быть такие обозначения – 2-13 мм ½-20 UNF, что расшифровывается подобным образом, только диаметр бит в дюймах.

Важно! Патрон не следует снимать сразу после работы электроприбора. Он должен быть остывшим.

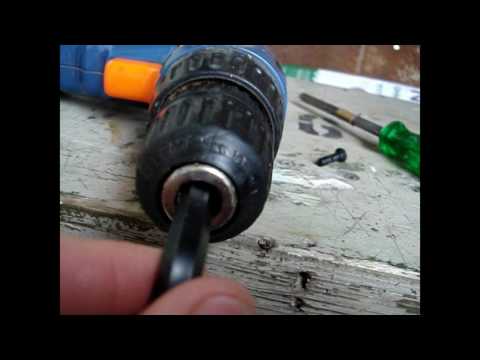

С помощью шестигранника извлекается устройство с фиксирующим винтом. Как и в какую сторону откручивать:

1. Разжать как можно больше кулачки.
2. Резьба обычно левая, а значит крутить винт по часовой стрелке.
3. Вставить ключ в кулачки и провернуть с усилием против часовой стрелки. Можно использовать дополнительно молоток.

Можно попытаться снять головку, просто удерживая рукой. Для этого нужно после извлечения винта зажать патрон рукой и, включив малую скорость оборотов, сделать рывок влево. Иногда этого бывает достаточно.

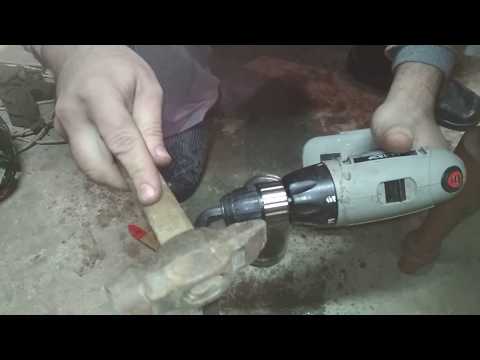

При креплении типа конуса Морзе нужно просто ударить молотком по патрону в направлении основания насадки, и он сойдет.

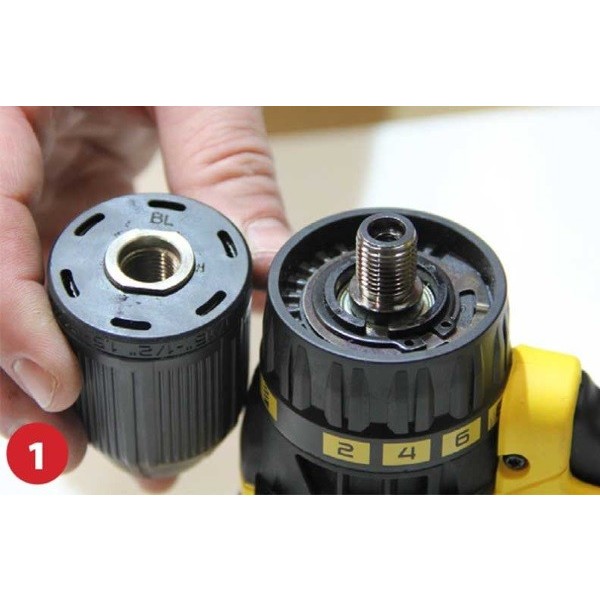

В резьбовом соединении порядок такой:

1. Вставить Г-образный шестигранник (10мм) коротким концом в цилиндр и плотно зажать кулачками.
2. Включить прибор на низких оборотах на несколько секунд, чтобы свободный конец ключа ударился о твердую опору.
3. Снять патрон.

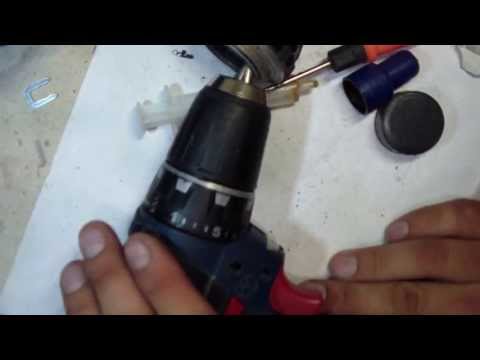

Если указанные методы не сработали, необходимо разобрать электроприбор. Затем достать вал с редуктором и патроном и с помощью трубного ключа снять данный цилиндр.

Патрон шуруповерта

Если заклинил

Это одна из самых частых проблем. Для начала стоит хорошо смазать внутреннюю поверхность патрона и кулачков средством типа WD-40 и подождать 10-15 минут. Затем постучать по нему молотком через прокладку или использовать резиновый.

Если это не помогло, то зажать основание узла разводным ключом, а вторым – аккуратно крутить верхнюю часть.

Другой вариант – зафиксировать корпус в тисках, а цилиндр – газовым ключом. Затем приставить инструмент к столу, и включить электроприбор.

Часто заклинивает по причине попадания во внутрь механизма опилок и прочего мелкого мусора. В этом случае можно подержать патрон над огнем или погреть строительным феном.

После этого хорошо смазать.

Все вышеперечисленные советы могут пригодиться не только в случае поломки или сбоев в работе. Инструмент нуждается в периодической смазке и чистке. И даже новый прибор специалисты рекомендуют сразу смазывать.

Подпишись на Техносовет в социальных сетях, чтобы ничего не пропустить:

снимаем патрон и ремонтируем его

Шуруповерт является очень необходимым инструментом. Он имеется в мастерской практически любого домашнего мастера. Однако ничто в этом мире не вечно. Рано или поздно этот инструмент требует определенного внимания и даже ремонта. Одним из чувствительных его элементов является патрон. Именно его порой приходится снимать, разбирать и ремонтировать. Этому-то вопросу мы и уделим сегодня основное внимание. Кроме того, мы расскажем о разновидностях существующих ныне шуруповертов. Это позволит вам выбрать тот прием замены патрона, который подходит наилучшим образом к вашей модели.

Содержание

• 1 Шуруповерт: кратко об устройстве его патрона
  • 1. 1 Устройство патрона
  • 1.2 Разновидности быстрозажимных патронов
  • 1.3 Шуруповерт: способы фиксации патрона на его валу
• 2 Как демонтируют патрон шуруповерта
  • 2.1 Гильза, снабженная винтовым креплением
  • 2.2 Конус Морзе
  • 2.3 Резьбовое соединение
• 3 Шуруповерт: как разобрать его патрон

Шуруповерт: кратко об устройстве его патрона

Чтобы суметь снять патрон шуруповерта, необходимо представлять устройство этого узла. Данный элемент крепится на валу, которой приводит его в движение и одновременно является местом его крепления.

У вас еще нет шуруповерта? Обязательно купите! А выбирают его так…

Патроны, как правило, снабжены оболочкой цилиндрической формы. Под ней расположены прижимные кулачки, а также регулировочные гильзы. Когда происходит их заклинивание, рабочую деталь достать практически невозможно или очень сложно. В этом случае приходится снимать зажим, чем обеспечивается облегчение дальнейшей работы по ремонту или обслуживанию инструмента. Делается это для того, чтобы произвести смазку, чистку или профилактический осмотр.

Крепление патрона выполняется несколькими способами. И в каждом конкретном случае проблему приходится решать по-разному.

Устройство патрона

Патроны могут быть:

• кулачковыми, фиксация которых производится Г-образным ключом, вставляемым перпендикулярно;
• быстрозажимными, в которых для фиксации один из цилиндров корпуса зажимается рукой, а другой вращается вокруг его оси.

Кулачковые патроны являются менее удобными, но обеспечиваемое ими соединение более надежно. Регулировочная гильза, вращаемая ключом, обеспечивает сжимание стальных кулачков вплоть до их полного смыкания.

Неисправности шуруповерта могут находиться не только в патроне. Их устранить можно следующим образом…

Затягивание быстрозажимных патронов производится быстрее. Для этого ключ не требуется.

Разновидности быстрозажимных патронов

Такие патроны бывают:

• одномуфтовыми, в которые бита устанавливается лишь одной рукой, т. к. один из элементов ее корпуса обездвиживается автоматически;
• двухмуфтовыми, обе части которых подвижны. Поэтому при установке биты понадобятся обе руки.

Заменяя патрон шуруповерта, следует учитывать, что одномуфтовые изделия используются лишь на инструментах, снабженных блокираторами.

Шуруповерт: способы фиксации патрона на его валу

Для фиксации патронов используются следующие способы:

• резьбовой;
• с использованием конуса Морзе, когда хвостовик конической формы вставляют в отверстие шпинделя. Данный способ является наиболее эффективным.

Дополнительная прочность соединений достигается за счет установки фиксирующего винта.

Ваш шуруповерт станет более функциональным, если у вас имеются такие насадки и приспособления…

Как демонтируют патрон шуруповерта

Делается это не только тогда, когда возникает необходимость срочного ремонта. Делается это и для обслуживания. Детали должны постоянно смазываться и очищаться. Причем это должно производиться, даже если шуруповерт давно не использовался. Если профилактика не будет регулярно выполняться, инструмент может быстро выйти из строя.

Отворачивать патрон можно различными способами. Выбор способа зависит от конструкции данного узла и способа его крепления.

Если вы хотите побольше узнать об инструментах для работы по дереву и о поделках, выполняемых с их помощью, обязательно ознакомьтесь с материалом по этой ссылке.

Гильза, снабженная винтовым креплением

В таком патроне винт расположен между кулачками. Добраться к его головке можно только тогда, когда кулачки разведены. Взяв крестообразную отвертку, его выкручивает вращением по часовой стрелке. После этого в кулачки вставляют шестигранный ключ и начинают его двигать в противоположном направлении. Движения должны производиться достаточно резко. В первый момент придется приложить довольно значительное усилие. Если усилие на ключе является недостаточным, можно воспользоваться молотком.

Конус Морзе

При наличии конуса Морзе хвостовик выбивается из конического отверстия с помощью молотка. Если это сделать не удается, инструмент разбирают, извлекают из него вал вместе с патроном. После этого зажимной цилиндр удаляется с помощью трубного ключа. В составе этого узла обычные гайки используются достаточно редко.

Как выбрать биты для шуруповерта? Ответ здесь! Жмите!

Резьбовое соединение

Для работы следует воспользоваться Г-образным шестигранником 10 мм. Этот ключ необходимо вставить в кулачки, плотно зажать и повернуть. Чтобы удобнее выполнить эту операцию, шестигранник следует надежно зафиксировать в руке или в какой-то опоре. А затем включить дрель на малых оборотах лишь на долю секунды. Как правило, этого бывает достаточно для ослабления соединения и беспрепятственного демонтажа гильзы. Если воспользоваться этим методом не удается, инструмент разбирают для того, чтобы подобраться к сочленению с другой стороны.

Шуруповерт: как разобрать его патрон

Чтобы добраться внутрь, следует удалить заглушку. Если корпус пластмассовый, делается это легко: ее поддевают острым предметом.

Из металлического корпуса ее выбивают с помощью молотка. Для этого ударяют по основанию зажимающей гильзы так, чтобы не повредить ее. Чтобы добраться до основания, между кулачками ставят достаточно крупный болт. Затем кулачки сдвигают так, чтобы болт принял перпендикулярное положение относительно основания, но при этом не был жестко зажат и имел возможность перемещаться как верх, так и вниз. Затем по головке болта, выступающей над патроном, бьют молотком.

После этого патрон можно достаточно просто разобрать. После выполнения ремонта или профилактики узел собирают обратно, обращая особое внимание на положение кулачков.

Подборки конус морзе патрон шуруповерта резьбовое соединение шестигранный ключ шуруповерт

Замена сверлильного патрона DeWalt DW997

Перейти к основному содержанию

• BackDeWalt DW997
• Редактировать
• Полный экран
• Опции

• История
• Скачать PDF
• Перевести
• Встроить это руководство

Автор: Кэти Осборн (и 5 других участников)

• Избранное: 1
• Завершено: 4

Сложность

Умеренная

Шаги

4

Требуемое время

Подскажите время??

Секции

1

• Сверлильный патрон 4 шага

Флаги

1

• BackDeWalt DW997
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

• org/HowToTool”> Отвертка Torx T20
• Резиновый молоток
• Шестигранный ключ на 6 мм

Детали не указаны.

1. • Раскройте кулачки патрона до максимального диаметра. Снимите внутренний зажимной винт с помощью отвертки Torx T20.

   • org/HowToDirection”>

     Винт патрона имеет обратную или левую резьбу, что означает, что вам нужно будет отвинтить его по часовой стрелке.

   Редактировать

2. Редактировать

4. • Ударьте по шестигранному ключу киянкой или молотком, чтобы ослабить и снять патрон.

   • Ударьте шестигранным ключом сверху. Резьба шпинделя патрона обычная и ослабляется против часовой стрелки.

   Редактировать

5. • Снимите патрон с дрели.

   • Проверьте патрон и крепление патрона на наличие повреждений или мусора.

   • При замене патрона установите новый патрон и проверьте его работоспособность.

   • При удалении мусора из застрявшего места убедитесь, что крепление патрона свободно, прежде чем снова устанавливать патрон и проверять его работоспособность.

   Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Отменить: я не завершил это руководство.

4 других человека завершили это руководство.

Автор

с 5 другими участниками

Значки: 12

+9 еще значков

Команда

Просмотр статистики:

За последние 24 часа: 38

За последние 7 дней: 260

За последние 30 дней: 1,023

За все время: 59,952

Как установить сверлильный патрон без ключа (сделай сам)

Обновлено: 01 октября 2018 г.

Сделайте эту древнюю дрель новой с помощью быстрозажимного патрона

Следующий проект›

Семейный мастер на все руки

Если вы потеряли ключ для патрона спустя столько лет или просто не можете выбросить хорошую дрель, для большинства дрелей по-прежнему доступны бесключевые патроны, которые легко заменить.

Эксперты DIY из журнала The Family Handyman Magazine

Снимите старый сверлильный патрон

Фото 1: Снимите винт патрона

Используйте ключ патрона, чтобы зафиксировать кулачки существующего сверлильного патрона полностью открытыми, затем снимите реверс- резьбовой винт, повернув его по часовой стрелке.

Фото 2: Открутите патрон дрели

Крепко удерживайте дрель на прочном верстаке, затем вставьте ключ патрона и резко ударьте по нему молотком (поворачивая его против часовой стрелки ), чтобы отсоединить сверлильный патрон от резьбового шпинделя. Возможно, вам придется повторить это несколько раз, чтобы ослабить упрямые патроны. Открутите старый патрон дрели.

Фото 3: Установка быстрозажимного патрона

Наверните новый сверлильный патрон на шпиндель (поворачивая его по часовой стрелке) и затяните вручную. Полностью откройте кулачки нового быстрозажимного патрона, вставьте старый винт патрона (поворачивая его против часовой стрелки ) и затяните его. Установите биту, просверлите тестовое отверстие, затем снимите биту и проверьте быстрозажимной патрон на предмет ослабления или биения и при необходимости подтяните его.

Почти каждые 3/8 дюйма. Продаваемая сегодня дрель поставляется с быстрозажимным патроном. Как профессионалы, так и мастера-любители ценят скорость смены сверл и удобство, заключающееся в том, что им не нужно постоянно искать ключ для патрона. К счастью, все меньшее количество старых реверсивных дрелей (сетевых или аккумуляторных) все еще можно переоборудовать в бесключевой патрон. Установку можно выполнить самостоятельно примерно за 20 минут.

Ознакомьтесь с руководством пользователя или обратитесь к производителю, чтобы узнать, как правильно снять патрон дрели; большинство шоу техники, подобные нашей. Закажите подходящий быстрозажимной патрон через Интернет или у производителя или купите универсальный патрон в хозяйственных центрах и хозяйственных магазинах. Либо возьмите с собой дрель, либо запишите номер, выбитый на существующем сверлильном патроне (см. Фото 1), который указывает номер резьбы для вашего винта сверлильного патрона. Наш штампованный код «THD 3/8-32» указывает на количество витков резьбы 32 на дюйм для нашего 3/8 дюйма. сверлить.

Начинайте замену патрона с отключения инструмента от сети или извлечения аккумулятора. Чтобы снять старый патрон, открутите винт патрона (Фото 1). Это всегда с обратной резьбой и довольно тугие, и для их удаления может потребоваться мышечная сила. Наш зажимной винт имеет шестигранную головку, поэтому для его снятия потребовался шестигранный ключ. Затем завершите работу, как показано на фотографиях 2 и 3.

Необходимые инструменты для этого бесключевого патрона Проект

Подготовьте необходимые инструменты для этого проекта самодельного сверлильного патрона перед началом работы — вы сэкономите время и нервы.
