Как снять патрон с шуруповерта метабо – Как снять патрон с шуруповерта. Виды крепления патронов и др.

alexxlab | 21.12.2019 | 0 | Разное

Содержание

Как снять патрон с шуруповерта

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

  1. Ремонт, смазка и чистка этого узла.
  2. Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

  1. Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
  2. Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

  1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
  2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками.

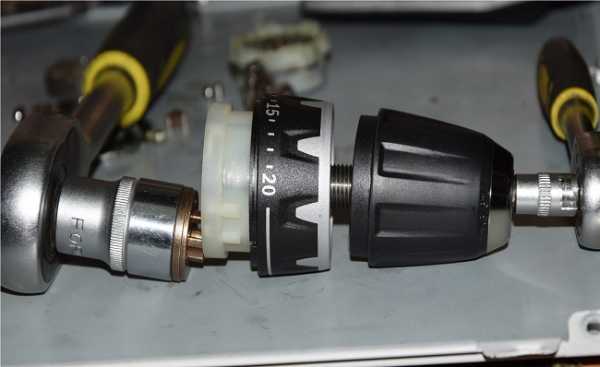

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта
После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

  1. Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
  2. Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
  3. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
  4. Свести кулачки патрона до минимального зазора.
  5. Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

  1. Отсутствие спецовочной перчатки.
  2. Мощность шуруповёрта превышает 500 Ватт.
  3. Неуверенность в собственных силах.
  4. Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

  1. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
  2. Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
  3. Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
  4. Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
  5. Запустить двигатель и дать ему возможность набрать максимальные обороты.
  6. Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
  7. В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу.

Возможен и второй вариант этого способа:

  1. После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
  2. «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Снятие патрона с разобранного шуруповёрта

Все вышеперечисленные способы предполагают снятие патрона с целого шуруповёрта. Но может возникнуть ситуация, когда электроинструмент окажется разобранным. Патрон будет снят с шуруповёрта вместе с редуктором.

Тогда снять кулачковый узел можно двумя способами:

  1. Закрепить редуктор между губок тисков, используя мягкие прокладки (например, деревянные), чтобы не повредить корпус. Закрепить Г-образный инструмент в кулачках, и попробовать «сорвать» патрон при помощи молотка.

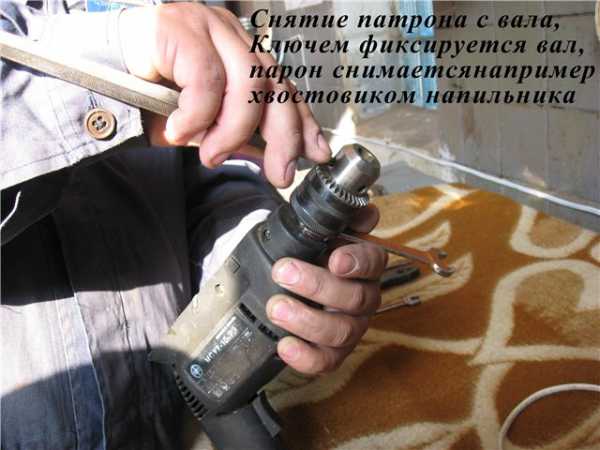

  2. Подобрать торцевой гаечный ключ таким образом, чтобы он плотно садился на три шпильки редуктора (можно начать с размера №19).

Удерживая патрон одной рукой, второй проворачиваем ключ против часовой стрелки.

Конструкции большинства производителей современных бытовых шуруповёртов с быстрозажимными трёхкулачковыми патронами очень похожи, поэтому методы разборки применимы к большинству моделей.

Самым простым и безопасным способом является использование Г-образного огранённого инструмента, зажимаемого между кулачками патрона.

instrumentiks.ru

Как разобрать патрон шуруповерта: изучаем устройство прибора

Такое устройство, как шуруповерт, давно перестало входить в число профессионального инструмента и активно используется в быту. Инструменту периодически требуется замена патронов для шуруповерта — в случаях поломки или смены биты. Поскольку модели отличаются друг от друга, нужно знать, как поменять разные виды этой детали.

Главные характеристики патронов

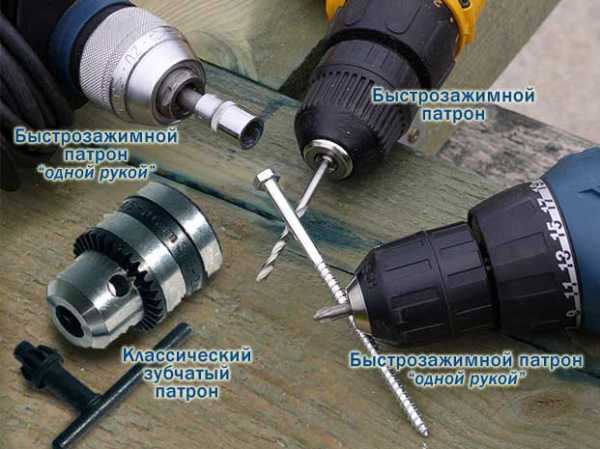

Это один из важнейших механизмов инструмента, благодаря ему устанавливаются сверла, биты и пр. на прибор.

В современных инструментах используются крепления, в зависимости от назначения насадки. Основные виды – ключевые и быстро- и самозажимные. Также есть модели с шестигранным хвостовиком.

  • В ключевом фиксация происходит с использованием ключа. Это очень надежный вид, благодаря которому сверло удерживается крепко, он походит для тяжелых насадок с большим диаметром, поэтому чаще используется в профессиональном оборудовании.
  • Быстрозажимные и самозажимные комплектующие позволяют работать с различными видами насадок и быстро производить их смену. Для установки не требуется ключ, а устроены подобные патроны таким образом, что их трудно сломать, поэтому они считаются наиболее безопасными. Однако со временем сила удерживания сверла слабеет, и требуется замена механизма. По типу они бывают с одной муфтой и с двумя.
  • Виды с одной муфтой подходят устройствам с блокираторами, т.к. блокиратор играет роль второй муфты. Если блокиратор отсутствует, используются механизмы с двумя муфтами. В первом случае установить деталь можно одной рукой, во втором – требуются две руки.
  • Шестигранные хвостовики очень прочные, устанавливаются без дополнительных инструментов. Они незаменимы в ряде инструментов, которыми выполняются тонкие работы, например, в радиотехнике.

При выборе необходимо учитывать размер механизма, его тип и вид соединения с шуруповертом.

Как он устроен

Патроны отличаются друг от друга внешним видом, формой, резьбой и назначением, но в целом они представляют собой полый цилиндр, оборудованный кольцом с регулировочной гильзом и прижимными кулачками. Обычно корпус пластмассовый, а основа и кулачки – из металла (стали). Шестигранные хвостовики производятся полностью из стали.

Патрон прикручивается к шуруповерту (на вал) с помощью резьбы или конуса, к верхней части которой крепятся насадки.

Конструкция устройства практически стандартная в большинстве моделей.

Основой работы держателя для бит является редуктор. Он может быть двухступенчатым и трехступенчатым – разница в количестве элементов.

Необходимое оборудование, которое потребуется для демонтажа патрона

Для отсоединения держателя бит обычно требуются:

  • подходящий по размеру шестигранник;
  • отвертка;
  • молоток.

При снятии механизма с аккумуляторного устойства нужно предварительно полностью зарядить его. При снятии с сетевого шуруповерта его нужно отключить от сети.

Как крепится патрон

Перед тем как снять патрон с шуруповерта, нужно узнать способ его крепления.
Есть два типа подсоединения держателя бит к шуруповерту:

  1. Конус Морзе. Патрон надевается на вал и защелкивается. Это очень надежный тип крепления.
  2. Резьба. Деталь просто накручивается на вал.
  3. Фиксирующий винт. Дополнительное соединение, которое использует в своих моделях некоторые фирмы-производители.

На самом шуруповерте стоит метка, какой способ крепления в нем используется. Если используется конусное соединение, то на поверхности будет стоять надпись 1-6 В10, означающая диаметр хвостовика 1–6 мм и конуса – 10. Соответственно, потребуется шестигранник на 10, чтобы снять его.

Маркировка при резьбе — 1,0-11 М12×1,25. Первые две цифры означают диаметр хвостовика сверла, цифры после буквы М – размер резьбы. На импортных устройствах метки даются в дюймах, поэтому они могут отличаться от вышеуказанных.

Как снять/открутить патрон с шуруповерта?

Эту деталь можно снять и разобрать на составляющие своими руками. Процесс демонтажа различается в зависимости от типа крепления.

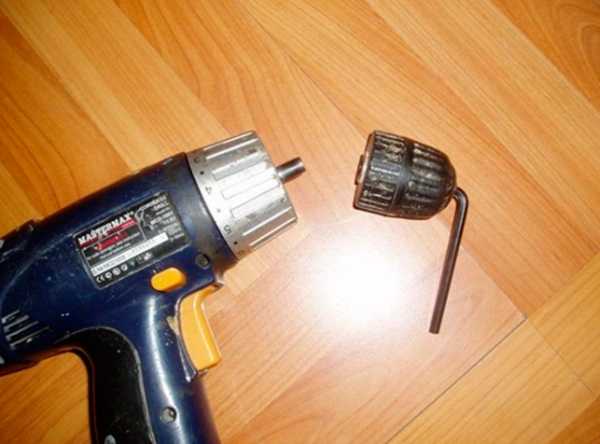

Короткий конец ключа-шестигранника зажимаем в патроне, на несколько секунд включаем устройство, ударяя ключом о какую-либо поверхность (к примеру, стол). После этого поворачиваем шестигранник и выкручиваем патрон.

Разжимаем кулачки механизма, находим винт и выкручиваем по часовой стрелке. Шестигранник зажимаем в патроне, быстро проворачиваем против часовой стрелки. После этого патрон легко выкручивается, в противном случае нужно легко ударить, например, молотком, по концу шестигранника

Если таким образом снять комплектующую не удалось, разбираем сам шуруповерт и достаем из него механизм вместе с редуктором и шпинделем. Для этого устройство зажимается в тисках, а патрон снимается разводным ключом.

Конусное крепление снимается при помощи ударов молотка по корпусу.

Способы крепежа патрона

Узнав, как разобрать патрон шуруповерта, необходимо выяснить, как его прикрепить назад. Больших сил и дополнительных инструментов для этого не требуется. Деталь вкручивается на основание и закрепляется при помощи винта либо кнопки (смотря что предусмотрено в модели) или насаживается на вал и защелкивается.

Демонтируем патрон

Демонтаж производится по следующему алгоритму:

  • отсоединяем механизм от основы шуруповерта;
  • разбираем на составляющие;
  • отделяем редуктор и пластину;
  • раскручиваем болты на элементах редуктора;
  • при помощи пассатижей уменьшаем диаметр пружины;
  • снимая поочередно элементы регулирующей муфты (стопор, шайбы, подшипник), разбираем ее;
  • отделяем вал.

Таким методом, деталь полностью разбирается на составляющие.

Установка и замена патрона

Установка детали происходит проще, чем снятие. Для этого выясняем способ крепления – резьба или конус – и устанавливаем ее в соответствии с ним. Подручных средств для этого обычно не требуется.
Замена патрона в случае обнаружения его неисправности происходит по тому же принципу: сначала снимается старый механизм, затем подбирается новый – с учетом особенностей устройства, который затем устанавливается на место.

Какие насадки можно использовать с патроном шуруповерта?

Для шуруповертов существует большое количество насадок (бит). Некоторые из них входят в стандартный набор, некоторые можно приобрести отдельно.

Стандартный набор состоит из следующих бит:

  • шестигранной;
  • квадратной;
  • под прямой шпиц;
  • звездочки и другие.

Дополнительно можно приобретать насадки для монтажа мебели, вентиляции, кондиционеров, автомобильного салона, биты для полировки различных материалов (дерево, металл, стекла, лаковых предметов), снятия последствий коррозии. также существует специальная бита для заклепок, но ее можно устанавливать только при наличии функции реверса в устройстве. Для закручивания саморезов под углом используется угловой адаптер, для нарезки металла – пила (нож) или ножницы. Используя последнюю разновидность, нужно быть очень осторожным и крепко держать шуруповерт, так как он очень неустойчив в руках во время работы.

Для хранения всех необходимых насадок желательно приобрести специальный держатель для бит. Он может быть магнитным для бит, что очень удобно в работе.

Как выбрать новый патрон

Перед тем как заменить деталь, необходимо выбрать аналогичную той, которую вы меняете, и соответствующий модели вашего шуруповерта. При возможности замены на другой тип опирайтесь на свои потребности. Если вы планируете менять биты часто и при этом не тормозить работу, лучше выбрать быстрозажимную модель. Если планируется применение больших по диаметру сверл, стоит остановить выбор на ключевом.

Главное, при снятии и установке патрона соблюдать технику безопасности, выключать устройство из сети перед заменой. Если снять деталь в домашних условиях не получается никаким способом, лучше обратиться в сервисный центр, это поможет избежать поломки инструмента из-за неправильного ее выкручивания.

pauk.top

как разобрать и собрать, как снять и заменить патрон + фото и видео

Шуруповёрт можно отремонтировать самостоятельно, изучив его устройство и принципы работы отдельных узлов.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

  • кнопка пуска;
  • широтно-импульсный регулятор;
  • электродвигатель;
  • транзистор;
  • планетарный редуктор.
Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

  • неисправность аккумулятора;
  • износ щёток;
  • поломка кнопки;
  • биение патрона;
  • отсутствие реакции на попытки включения или выключения;
  • работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Ремонт шуруповёрта своими руками

Для устранения большинства неисправностей шуруповёрта требуется его разборка, т. е. снятие корпуса и отсоединение основных узлов друг от друга.

Как разобрать шуруповёрт

Шуруповёрт разбирают в следующей последовательности:

  1. Снимите аккумулятор.
  2. Открутите винты, соединяющие две половины корпуса.

    Корпус шуруповёрта состоит из двух частей, соединённых довольно большим количеством саморезов — для того чтобы его разобрать, нужно найти все места крепления

  3. Снимите его верхнюю часть.
  4. Выньте содержимое.
  5. Отсоедините кнопку.

    Кнопка шуруповёрта составляет единое целое с механизмом включения, который соединён с двигателем, поэтому при отделении кнопки от гнезда на корпусе нужно соблюдать осторожность, чтобы не порвать провода

  6. Снимите переключатель скоростей.
  7. Отсоедините двигатель, редуктор, регулировочную муфту и патрон.

    Для того чтобы отсоединить редуктор шуруповёрта от его двигателя, необходимо открутить четыре винта, находящиеся в месте контакта двух пластмассовых кожухов

Видео: как разобрать шуруповёрт

Ремонт патрона

Патроны в разных моделях шуруповёртов могут немного отличаться друг от друга. Они могут крепиться к валу тремя способами:

  1. Конусом Морзе.
  2. Резьбовым соединением.
  3. Резьбовым соединением с фиксирующим винтом.

Чтобы определить способ крепления патрона, нужно прочитать надпись на его гильзе:

  • маркировка «1–6 В10» означает конус Морзе. Используются насадки с диаметром хвостовика от 1 до 6 миллиметров. Кодировка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
  • надписи типа «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.
Тип резьбового крепление патрона обозначается на нижней части его корпуса

Если патрон оказался резьбовым, нужно выполнить следующие действия:

  1. Разожмите кулачки патрона.
  2. Если внутри есть винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).
  3. Возьмите шестигранный Г-образный ключ размером 10 мм.
  4. Короткий край вставьте в патрон и плотно зажмите в кулачках.
  5. На малых оборотах запустите и сразу выключите шуруповёрт, чтобы длинный край шестигранника ударился об стол. Вместо включения прибора можно просто ударить по ключу молотком. Резьба сдвинется и патрон выкрутится.

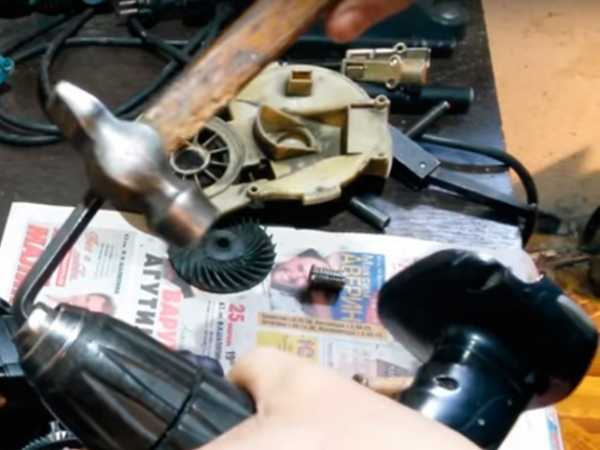

    Для того чтобы снять патрон, нужно зажать в него шестигранный ключ и запустить двигатель на малых оборотах до того момента, пока ключ не ударится об стол

Видео: как снять патрон с резьбой при помощи шестигранного ключа

Если эти способы не помогают, разберите шуруповёрт и выньте редуктор в сборе. Возьмите Г-образный трубчатый ключ (чаще всего на 19») и открутите патрон, зажав с обратной стороны болты крепления редуктора накидной головкой ключа. Она даст необходимый упор, с помощью которого патрон можно открутить рукой.

Видео: как снять патрон трубчатым ключом

Чтобы разобрать патрон, нужно снять заглушку в его основании. Пластиковая заглушка аккуратно поддевается ножом. Металлическая — выбивается ударами молотка по основанию патрона:

  1. Возьмите большой болт, вставьте его в патрон и слегка подожмите для центровки. Головка болта должна на два-три сантиметра выступать над патроном.
  2. Ударьте молотком по головке болта. Патрон выскочит из корпуса.
Видео: извлечение пластиковой заглушки из патрона шуруповёрта

Распространённые неисправности патрона:

  • криво зажимает биты;
  • люфт между битами и кулачками;
  • кулачки неровно выдвигаются.

Для выяснения причин и их устранения выполните следующие действия:

  1. Разберите патрон.
  2. Снимите конусную гайку, которая состоит из двух частей.
  3. Выкрутите зажимные кулачки.
  4. Проверьте состояние резьбы на гайке и на кулачках, неисправные детали замените.

    В процессе работы на кулачках или конусной гайке, которая управляет их работой, может выработаться или раскрошиться резьба, тогда эти детали нужно заменить

  5. Соберите патрон в порядке, обратном разборке.

Необходимо отметить, что такие детали, как кулачки или конусная гайка, отдельно купить вряд ли удастся, их можно снять только с другого аналогичного патрона. Поэтому в большинстве случаев неисправный патрон лучше отнести в мастерскую, а ещё проще — купить и поставить новый. Для покупки нового патрона обязательно возьмите с собой в магазин шуруповёрт и демонтированный старый патрон.

Видео: разбор и ремонт патрона с металлической заглушкой

Ремонт аккумулятора

В шуруповёртах применяются три вида аккумуляторов:

  1. Никель-кадмиевые (Ni-Cd). Их можно заряжать очень много раз, но они обладают эффектом памяти. Если вы не дожидаетесь полной разрядки и начинаете заряжать батарею, то постепенно её ёмкость будет уменьшаться. Раскачайте аккумулятор перед первым использованием. Три раза разрядите и зарядите его, чтобы ёмкость стала максимальной.
  2. Никель-металл-гидридные (Ni-MH). Особенностью таких аккумуляторов является менее выраженный эффект памяти, но высокий ток саморазряда. Если вы предполагаете хранить шуруповёрт без использования больше месяца, обязательно полностью зарядите его аккумулятор.
  3. Литийионные (Li-Ion). Эти батареи быстро заряжаются, но не переносят морозы. Их можно заряжать когда удобно.

Хранить все виды аккумуляторов необходимо отдельно от шуруповёрта и зарядного устройства. При долгом неиспользовании их нужно подзаряжать раз в месяц.

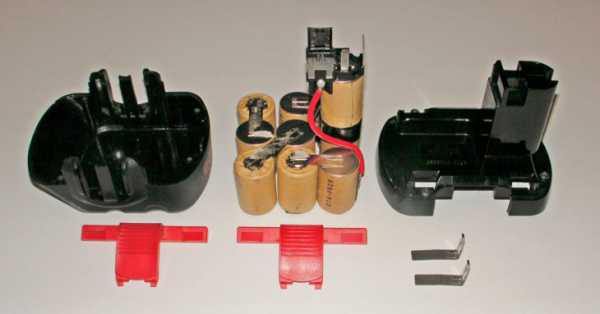

Если батарея не держит заряд, разберите её. Она состоит из нескольких элементов питания. Проверьте тестером напряжение в каждом. Значение рабочего напряжения указано на корпусе (оно одинаково для всех элементов). Нерабочие батарейки замените.

Аккумулятор шуруповёрта состоит из нескольких элементов, прозвонив которые можно найти и заменить те, что вышли из строя
Видео: устранение быстрого разряда аккумулятора

Если аккумулятор не снимается, скорее всего, заклинила фиксирующая кнопка. Необходимо снять верхнюю часть корпуса, отсоединить аккумулятор, разобрать его и отрегулировать кнопку.

Ремонт зарядного устройства

Частые поломки зарядного устройства:

  • горит предохранитель;
  • переламывается сетевой кабель;
  • обрывается первичная обмотка трансформатора;
  • пробиваются диоды.

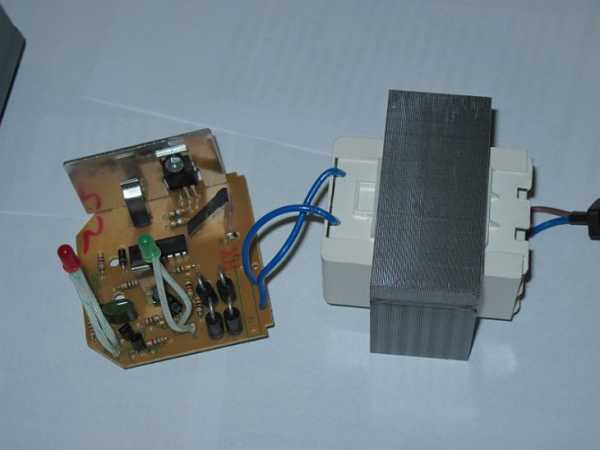

Если разобрать зарядное устройство шуруповёрта, то мы увидим понижающий трансформатор и плату. Через сетевой провод напряжение поступает на первичную обмотку трансформатора. Термопредохранитель включён последовательно с сетевой обмоткой, поэтому он перегревается первым и предохраняет обмотку от обрыва. Со вторичной обмотки напряжение переходит на диодный мост. Если зарядка пропускает ток, то вокруг диодов образуется желтизна. Обмотки трансформатора перегреваются, диоды пробиваются.

Зарядное устройство шуруповёрта состоит из понижающего трансформатора и платы с электроникой
  1. Замерьте мультиметром сопротивление на первичной обмотке. Если его нет, значит, цепь оборвана и напряжение не поступает на первичную катушку. Предохранитель находится под изоляцией трансформатора рядом с проводами, подключающимися к сети. Проверьте его тестером.
  2. Если предохранитель целый, проверьте сетевой провод, возможно, он перебит.
  3. Если провод в порядке, проверьте обмотки. В случае пробоя замените трансформатор.
Видео: диагностика и ремонт зарядного устройства

Проблемы с кнопкой

Неисправность кнопки пуска может приводить к следующим нарушениям работы шуруповёрта:

  • появляется самоход;
  • прибор не включается;
  • прибор работает нестабильно.

От кнопки два провода идут к контактам батареи и два — к двигателю. Если есть транзистор, то он подключается тремя проводами. Убедитесь, что проблема в кнопке:

  1. Подключите аккумулятор. Нажмите на кнопку и тестером замерьте напряжение на её выходе, оно должно отсутствовать.
  2. Снимите аккумулятор и извлеките верхний провод двигателя из корпуса кнопки.
  3. Подключите двигатель напрямую к аккумулятору. Для этого возьмите два провода необходимой длины и подсоедините их к контактам аккумулятора. Другие концы проводов подсоедините к корпусу двигателя и к проводу, который был вставлен в кнопку. Если двигатель заработал, значит, кнопка неисправна.
Кнопка пуска двумя проводами соединяется с аккумулятором, а двумя другими — с двигателем
Видео: диагностика и замена кнопки шуруповёрта

Последовательность ремонта кнопки:

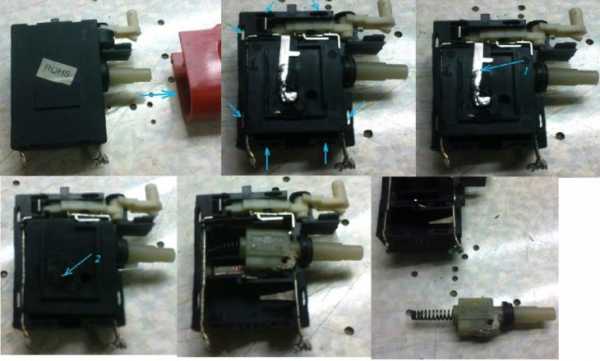

  1. Провода, идущие от кнопки, отпаивать не надо. Аккуратно, чтобы не повредить основание, снимите нажимную часть кнопки, которая не попадает во внутреннюю область корпуса. Это нужно делать не рывком, а медленно вращать и тянуть на себя.
  2. Снимите защитную крышку. Возьмите нож и плоскую отвёртку. Подденьте и освободите все защёлки. Вытащите элемент под номером 1 и снимите крышку отсека включения под номером 2. Если контакты слегка обгорели, их надо почистить. Но если они сгорели совсем, то кнопку лучше всего заменить. Она продаётся в комплекте с проводами. Если контакты целы, то идём дальше.
  3. Придерживая пружину, аккуратно извлеките механизм включения. Посмотрите внутрь. Возможно, из-за низкого качества металла контактные площадки стёрлись и образовалась пыль, которая осела внутри пластмассовой коробки. Соответственно, диэлектрические поверхности стали проводить электрический ток. Это одна из причин самопроизвольной работы прибора. Вторая причина — вышедший из строя транзистор. Удалите металлическую пыль ватой, смоченной спиртом. Контакты можно поскоблить ножом, но только не наждачной бумагой, чтобы не испортить их поверхность. Теперь соберите всё в обратном порядке. Сгоревший транзистор замените. Включите инструмент.

    Причиной неисправности кнопки могут стать подгоревшие контакты, металлическая пыль или сгоревший транзистор

Осмотр и ремонт регулятора усилия

За патроном располагается регулировочное кольцо с пружиной, контролирующей усилие и отщёлкивающей патрон от редуктора. Эта пружина давит на шарики, которые упираются в выступы кольцевой шестерни редуктора. Разберите трещотку, проверьте целостность всех её элементов. Удалите грязь ветошью, смоченной спиртом, смажьте шарики.

Ремонт регулятора усилия заключается в визуальном осмотре, очистке от грязи и смазке
Видео: ремонт трещотки

Разборка и ремонт редуктора

Основные элементы редуктора:

  • шестерни;
  • водила;
  • сателлиты.

Они изготовлены из металла и пластмассы. Кольцевая шестерня — это цилиндр с внутренними зубьями по всей окружности. По зубьям двигаются сателлиты.

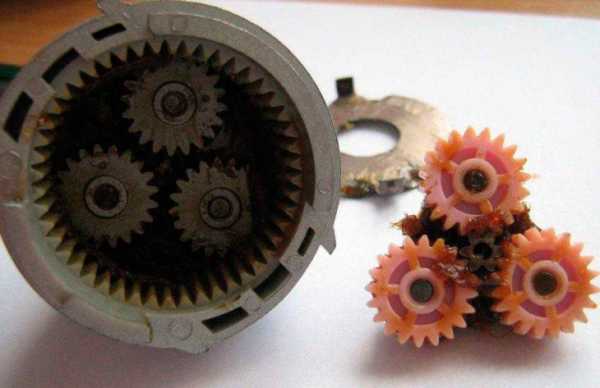

Редуктор состоит из кольцевой шестерни с внутренними зубьями и двух ступеней шестерён-сателлитов

Первое водило имеет две шестерни с обоих концов. Первая солнечная — приводная шестерня двигателя. Она заходит между сателлитами первого водила. Вторая солнечная на противоположной стороне заходит между сателлитами второго водила. У двухступенчатого редуктора второе водило связано с валом, на который одевается патрон. У трёхступенчатого редуктора есть ещё один механизм. Все эти детали расположены внутри кольцевой шестерни.

Двигатель передаёт вращение сателлитам первой ступени через солнечную шестерню. Первое водило вращает вторую ступень сателлитов. Если есть третья ступень, то её вращает второе водило. Сателлиты всех ступеней вращаются внутри кольцевой шестерни. Последнее водило вращает вал патрона. С каждой передачей крутящего момента скорость падает.

Последовательность разборки редуктора:

  1. Снятие патрона.
  2. Раскручивание корпуса.
  3. Отсоединение редуктора от двигателя.
  4. Снятие пластины.
  5. Изъятие всех деталей из корпуса.

    При разборке редуктора все детали снимаются последовательно: сначала сателлиты первой ступени, а потом второй

  6. Выкручивание всех болтов, которые соединяют обе половины редуктора.
  7. Коррекция диаметра пружины с использованием плоскогубцев с целью улучшения включения передачи.
  8. Разборка муфты за счёт снятия стопорного кольца, шайб, насыпного подшипника.
  9. Изъятие вала.

Все детали разбираемого редуктора раскладывайте по порядку, чтобы потом было легче собирать.

Детали лучше раскладывать в порядке снятия с редуктора, чтобы удобнее было собирать его обратно
  1. Если при работе шуруповёрта слышен скрежет или он дёргается, значит, редуктор имеет дефекты. Во время работы приходится производить боковое нажатие и сильно нагружать инструмент. Из-за этого искривляется вал редуктора и возникает заметное биение. В этом случае узел меняется в сборе.
  2. Если износилась опорная втулка и подшипник вала, то их можно заменить на аналогичные.
  3. Поломка штифта сателлита сопровождается запуском и моментальной остановкой двигателя. Замените водило или редуктор.
  4. Изнашивание зубцов шестерёнок также требует замены редуктора.

Часто ремонт редуктора сводится только к очистке и смазке. Не переборщите со смазкой, иначе прибор будет плохо работать.

Видео: разборка, сборка, очистка и смазка редуктора

Замена щёток

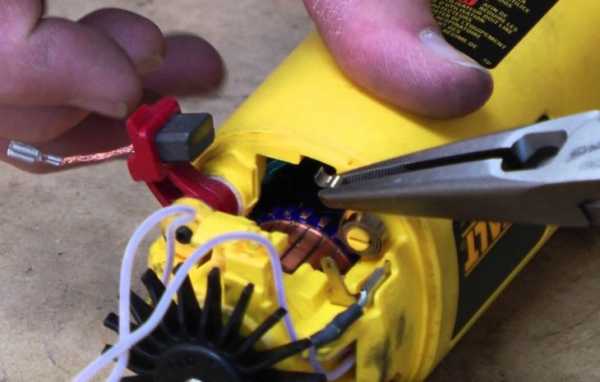

Графитовые щётки расположены с торца двигателя со стороны соединения с кнопкой. Они могут находиться внутри корпуса двигателя под задней крышкой либо снаружи. При износе хотя бы одной из щёток на 40% меняйте обе. Проверьте контакты. На износ щёток указывают следующие признаки:

  • двигатель работает рывками;
  • слышны несвойственные нормальной работе звуки;
  • искрение;
  • запах гари.

    При снятии и установке щёток нужно придерживать держатели, иначе под действием пружины они могут разлететься довольно далеко

Видео: замена щёток двигателя

Ремонт двигателя

В шуруповёрте используется двигатель постоянного тока в цилиндрическом корпусе с магнитами. Внутри находится якорь с обмотками и щётки. Для проверки двигателя отсоедините редуктор и провода, ведущие к кнопке, и замерьте сопротивление обмотки якоря мультиметром. Отсутствие показаний прибора говорит об обрыве, а очень низкое значение — о коротком замыкании. Сопротивление коллектора измеряется на валу и каждой пластине. Оно должно быть нулевым. Неисправности в якоре ведут к отключению при работе, потере мощности, искрению и задымлению.

Видео: тестирование обмотки якоря и пластин коллектора мультиметром

Часто при выходе из строя двигателя шестерня остаётся целой. Так как в большинстве двигателей она запрессована на валу, её снятие проходит с некоторыми трудностями. Купите специальный съёмник или воспользуйтесь подручными средствами. Не пытайтесь это сделать плоскогубцами или гвоздодёром — вы погнёте вал и испортите зубья шестерни.

  1. Возьмите кусок профиля или швеллера. Сделайте продольную канавку болгаркой.
  2. Вставьте вал в канавку перпендикулярно профилю и как бы подденьте шестерню.
  3. Положите профиль на две твёрдые поверхности так, чтобы двигатель свисал между ними.
  4. Возьмите гвоздь и молотком аккуратно постучите по краю вала. Шестерня легко сползёт.
  5. Оденьте шестерню на новый двигатель с помощью молотка и твёрдой поверхности.
Видео: снимаем шестерню с вала двигателя

Шуруповёрт трещит, но не крутит

При появлении треска в работе шуруповёрта сначала попробуйте поменять положение регулятора скоростей. Возможно, он недовключился. Если эта процедура не помогла, разберите инструмент.

  1. Если двигатель крутится, отсоедините патрон. Проверьте вращение вала редуктора и состояние шестерни двигателя.
  2. Если вал не вращается и шестерня целая, разберите редуктор. Проверьте состояние зубьев сателлитов и шестерёнок.
  3. Если двигатель не работает, проверьте щётки, обмотки и якорь.

Теперь вы знаете как разбирать, собирать и ремонтировать шуруповёрт своими руками.

tehznatok.com

Быстрозажимной патрон для шуруповерта: как снять?

Содержание

Шуруповерт – это один из наиболее востребованных инструментов не только на производстве, но и в частном хозяйстве. Применим он для проведения различных работ, в том числе, мелкого домашнего ремонта, а также сборки и установки мебели.

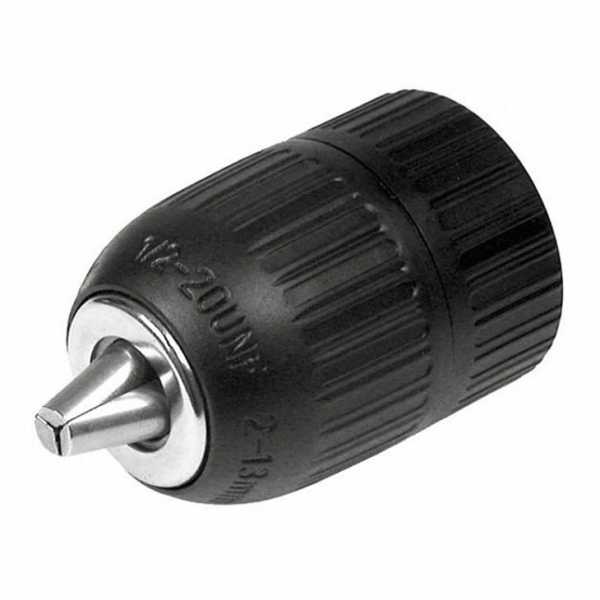

Зажимной патрон для шуруповерта

С ним эксплуатируются сверла, фиксируется насадка шлифовальная. Несмотря на то, что данный механизм являете одним из наиболее надежных, некоторые трудности с его эксплуатацией могут возникнуть. Связаны они обычно с заменой патрона. О том, как снять патрон с шуруповерта, подобрать и установить новый самостоятельно, пойдет речь в данном материале.

Устройство патрона для шуруповерта

Классический патрон для стандартного шуруповерта выполняется в виде полого металлического цилиндра, который оборудован кольцом с регулировочной гильзой, данный компонент в шуруповерте устанавливается непосредственно на вал.

Далее с его помощью монтируются сверла, насадка шлифовальная. Надежную фиксацию детали здесь обеспечивает резьба, либо же поверхность конусная. Различают два основных типа такой детали:

  • ключевой, в котором бита фиксируется в основном за счет ключа;
  • быстрозажимной.

Обычно более надежным видом считается ключевой. Ним сверло удерживается лучше.

Особенно рекомендован он для тяжелых компонентов с большим диаметром. Быстрозажимной же позволяет максимально легко менять такие детали, даже если в работе должно использоваться не сверло, а насадка шлифовальная. В эксплуатации же он наиболее безопасен.

Схема устройства дрели и зажимного патрона к ней

Поскольку каждое устройство имеет, в целом, свои плюсы и минусы, определенного, более предпочтительного вида патрона в настоящее время не существует.
к меню ↑

Какие насадки можно использовать с патроном шуруповерта?

Набор насадок для работы такого прибора зависит от того, какие именно работы выполняет с ним мастер. Как правило, сюда относят такие:

  • крестовые различных артикулов; под саморезы;
  • шестигранные сверла под соответствующие выемки на шляпках винтов;
  • устройства для установки болтов, гаек;
  • трехгранные биты;
  • шпицевые образцы под обычные вины;
  • специальные сверла для работы по гипсокартону (имеющие специальные ограничители, не дающие портить материал при неаккуратной работе).

Также в вашем наборе может быть шлифовальная насадка. Важно только при покупке этой детали выявить, с каким именно патроном может быть использована именно эта насадка, чтобы легко ее применять.

Виды патронов для шуруповерта

При замене таких деталей в патроне, независимо от того, ключевой он или быстрозажимной, необходимо отключать блок питания устройства (во избежание случайного включения прибора) и следовать технике безопасности, дабы избежать травм.

Сразу после замены блок питания рекомендуется еще раз дополнительно перезарядить и только после этого возвращать устройство в работу и тестировать сверло. Обратите внимание, зарядка перед дальнейшей работой должна быть 100%.

После этого вами может быть тестирована новая бита, насадка шлифовальная.
к меню ↑

Установка и замена патрона

Установка патрона для шуруповерта, даже если он самодельный, а не быстрозажимной – не такая уж сложная процедура, и снять патрон с шуруповерта  или вставить его обратно в домашних условиях вполне можно без каких-либо проблем.

Вариант ее проведения напрямую зависит от того, какой тип крепления имеет выбранная вами деталь. Он может быть:

  • резьбовым;
  • через фиксирующий винт;
  • через конус Морзе.

В том случае, если у вашей детали крепление резьбовое, достаточно будет накрутить ее на вал. При таком типе крепления как конус Морзе, достаточно насадить деталь на вал, он надежно защёлкнется на нем.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Процесс снятия патрона с дрели

Для того чтобы данная процедура прошла легко, нужно заранее отключить блок питания шуруповерта, зафиксировать деталь на валу и проверить ее работоспособность, установив сверло, подходящее под маркировку выбранного вами инструмента. Зарядка должна быть 100%.

При правильной фиксации оборудования будет обеспечен его легкий холостой ход без посторонних шумов.

Смена патрона для шуруповерта является делом куда более тяжелым, особенно, если он не быстрозажимной.

Более того, о ней по каким-то причинам практически ни один производитель ничего на своем устройстве не пишет, потому владельцу шуруповерта часто приходится лишь догадываться, как это сделать правильно. И не всегда для этого оборудование необходимо разобрать.

Решить вопрос в большинстве случаев можно таким способом:

  1. Отключить блок питания прибора.
  2. Проверить, снята ли насадка.
  3. Зажать в патроне конец короткий ключа на 10 мм.
  4. Вновь включить блок питания, запустить устройство, дать ему ударить по твёрдой поверхности патроном один раз, отключить прибор.
  5. Свободно раскрутить патрон с помощью ключа.

Так выглядит разобранный патрон для шуруповерта

Если такой прием вам не помог поменять деталь, можно использовать ход, разработанный для данного случая мастерами. Тут следует:

  1. Отключить блок питания.
  2. Разжать внутренние кулачки детали.
  3. По часовой стрелке вывернуть внутренний винт с левой резьбой.
  4. Зажать непосредственно в патроне шестигранник.
  5. Вывернуть патрон при помощи данного ключа почасовой стрелке.

Если данная мера не дала результата, чтобы поменять деталь, рекомендуется отключить блок питания оборудования и стукнуть по самому шестигранному ключу молотком.

В некоторых редких случаях, когда и таким образом снять быстрозажимной или ключевой патрон не получается, рекомендовано разобрать инструмент, предварительно отключив его блок питания, а затем отвернуть патрон при помощи ключа.

Обратите внимание: если данные методы не дают нужного эффекта, рекомендовано отнести изделие мастеру. Вполне возможно, что вам попался не оригинальный компонент, а, к примеру, самодельный.

Схема устройства шуруповерта с быстрозажимным патроном

В таком случае дальнейшая с ним работа может закончиться банальной поломкой устройства. Не пытайтесь разобрать его сами, особенно, если включено зарядное.

Для того же чтобы снятие патрона проходило максимально легко, очень важно не нагружать сверло и по возможности после каждых 15-ти минут работы оставлять инструмент в состоянии покоя. Такие меры предупредят деформацию детали и обеспечат ее максимально простой демонтаж.

Учтите: если в ходе работы у вас сломалась насадка шлифовальная или бита, также необходимо передать инструмент мастеру.
к меню ↑

Как легко снять патрон дрели или шуруповёрта? (видео)


к меню ↑

Как подобрать новые комплектующие для техники?

Выбор новой детали шуруповерта необходимо делать с учетом особенностей работы с прибором и мощности, которую дает зарядное, именно в вашем случае. Общие рекомендации в данном случае следующие:

  1. Если биты приходится менять достаточно часто и быстро, ориентироваться все же лучше на быстрозажимной патрон. Его можно вытащить из конструкции в разы легкое обычного, что позволит существенно ускорить работы.
  2. Ключевой патрон же стоит выбирать в том случае, если диаметр сверла, которым вы пользуетесь, достаточно велик.
  3. При выборе конуса стоит руководствоваться параметрами для каждого изделия, определенными ГОСТ 9953-82. Согласно нему все представленные на рынке изделия относят к одному из типоразмеров от В7 и до В45. Обратите внимание: чем крупнее деталь, тем больше у нее будет номер.
  4. Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13. Приведена она в дюймах. В том случае, если вы не разбираетесь в таких обозначениях, обязательно обратитесь за помощью к консультанту.

Какое бы устройство вам не понадобилось, помните, вы всегда можете обратиться в вопросе его побора непосредственно к консультантам. Они помогут вам определить лучший вариант деталей из представленных в наличии и провести его установку непосредственно на вал шуруповерта.

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Сверлильные

ostanke.ru

Как снять патрон с шуруповерта своими руками (видео)

В момент, когда шуруповерт требует ремонта, встает вопрос о том, как снять патрон с шуруповерта. Для этого требуется хорошо знать устройство данного инструмента. В первую очередь перед проведением ремонтных работ следует изучить способы крепления патрона к шпинделю шуруповерта. Разобранный конструктивный элемент электроустройства можно подвергать ремонту и заменить его комплектующие для продления дальнейшей эксплуатации электроприбора.

Устройство шуруповерта.

Конструкция патрона инструмента

Функция патрона заключается в обеспечении надежного контакта рабочей биты с остальной механической частью инструмента. Благодаря наличию патрона инструмент приобретает универсальность.

Чтобы разобрать патрон устройства, не требуется никакой особый или специальный инструмент. Для осуществления операции по разборке следует иметь в распоряжении следующие инструменты:

Виды патронов.

  • комплект гаечных ключей;
  • комплект отверток;
  • небольшой молоток;
  • слесарные тиски.

Конструктивно патрон инструмента представляет собой полое приспособление в форме металлического цилиндра, которое имеет спецкольцо и гильзу для осуществления процесса регулировки. Во внутренней части патрона располагаются спецустройства фиксации — кулачки, предназначенные для фиксирования сверла или спецнасадок. Патрон в сборе закрепляется на валу шуруповерта. Он может иметь соединение резьбовое или в виде конуса. Тип соединения зависит от конструкции вала инструмента. При правильной последовательности выполнения операций процедура снятия и разборки патрона не занимает много времени.

Перед тем как снять патрон с шуруповерта, требуется узнать, какой тип крепления используется в конструкции приспособления.

Способы закрепления патрона на валу шуруповерта

Существует три способа установки фиксирующей конструкции на инструмент:

Принцип снятия патрона.

  • конус Морзе;
  • резьбовое соединение;
  • фиксирующий винт.

Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.

Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.

Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.

Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.

Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.

Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.

Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.

Схема устройства патрона шуруповерта.

Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.

Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.

Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.

Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.

Как правильно осуществить демонтаж фиксирующего устройства?

Существует несколько различных способов демонтажа фиксирующего устройства электроинструмента.

Первый способ заключается в использовании шестигранного ключа номер 10 или 12. Для снятия фиксирующего приспособления зажимаем в нем ключ коротким концом. После зажатия ключа осуществляем запуск шуруповерта на несколько секунд. Это делается для того, чтобы произошел удар ключа вторым концом о стол или другую опору. После этого, вращая ключ, снимаем приспособление.

Второй способ разборки заключается в следующем. Сначала разводим кулачки устройства на максимум. Внутри патрона находим винт и выкручиваем его. Выкручивание винта осуществляется по часовой стрелке. После откручивания винта зажимаем шестигранный ключ в патроне электроприбора. Резко повернув ключ против часовой стрелки, разбираем устройство. При возникновении затруднений с поворотом зажатого ключа можно воспользоваться молотком, ударив им по ключу.

Чтобы разобрать устройство фиксирования рабочего инструмента, закрепленное при помощи конуса Морзе на шуруповерте, следует использовать молоток. При помощи него наносятся удары по корпусу устройства фиксации.

http:

После снятия патрона и его разборки можно приступать к ремонту. Разобранное устройство фиксирования рабочего инструмента осматривается, проводится ревизия всех его конструктивных элементов, при необходимости вышедшие из строя компоненты заменяются новыми.

После замены износившихся конструктивных элементов приспособления осуществляется его сборка, установка на электроустройство и дальнейшая эксплуатация.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

masterinstrumenta.ru

Ремонт патрона для шуруповерта своими руками

На сегодняшний день таким инструментом, как шуруповерт, пользуются многие, поэтому неудивителен высокий спрос на них. Очень часто устройство выходит из строя, и покупатель спешит в ремонтную мастерскую, отдавая за ремонт деньги. Не всегда хочется это делать, конечно, поэтому в нашей статье мы поможем вам подробнее ознакомиться с устройством шуруповерта. С некоторыми проблемами можно справиться самостоятельно.

Мы рассмотрим различные случаи поломок шуруповерта, а именно: разберемся с наиболее частыми поломками такой важной детали инструмента, как патрон.

Патрон шуруповерта: описание, функция

Патрон представляет собой металлический цилиндр с полостью внутри, оснащенный кольцом и регулирующей гильзой. Закреплен он на валу. С его помощью сверло или шлифовальная насадка оказываются надежно зафиксированными в нем для дальнейшей работы. Фиксацию рабочего органа инструмента (сверла) обеспечивает резьба. Сверло в нем затягивается двумя способами. Первый способ заключается в затягивании его специальным ключом, во втором способе затяжка сверла происходит при вращении патрона в направлении, противоположном оси вращения сверла.

Как разобрать патрон шуруповерта

Несмотря на то что на сегодняшний день на рынке представлено множество моделей шуруповертов, общий подход к съему такого элемента, как патрон, у них один. Сейчас мы кратко его опишем.

Для того чтобы его раскрутить, вам необходимо снять винт, крепящий его на валу. Он находится внутри патрона, вращение винта следует производить по часовой стрелке. После того как вы выкрутили винт, следует рывком дернуть патрон в обратную сторону.

Внимание! При попытке выкрутить его вручную необходимо поставить дрель на вторую скорость, если она двухскоростная. При покупке инструмента желательно смазать винт машинным маслом. В отдельных случаях, когда этот элемент не хочет поддаваться, тогда следует поставить инструмент на первую скорость, зажать его в ладони, включить реверс влево. Патрон должен легко сойти с резьбы.

Как заменить патрон шуруповерта

Заменить его неподготовленному пользователю будет нелегко, так как без помощи специального инструмента голыми руками у вас не получится это сделать. Способов, которыми его можно снять, два, мы и рассмотрим их в нашей статье дальше. Для того чтобы его поменять, следует обратить внимание на те действия, которые мы описали в статье выше. Демонтаж выполняется следующими инструментами:

  • Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень. Следует зафиксировать его короткую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после чего снимаем его поворотами ключа.

Мы рассмотрели способ демонтажа с помощью ключа. Способ снять элемент вручную описан выше.

Важно! В особо тяжёлых случаях заклинивания подвижных элементов вам предстоит полный разбор корпуса инструмента с выемкой шпинделя с редуктором и патроном. Для этого вам понадобятся тиски, в которых вы будете зажимать инструмент, и трубный ключ, которым вы будете отворачивать патрон. Облегчают выполнение этой задачи выборки, предназначенные для вставки гаечного ключа. Но они встречаются не на всех моделях, поэтому справляться придется вышеуказанным способом.

Ремонт патрона шуруповерта своими руками

Это подвижный элемент инструмента, который состоит из многих трущихся деталей. В процессе работы он подвергается износу, возникающему в результате действия на него сил трения, ударных сил и других факторов. Биение патрона, его чрезмерный люфт могут испугать неопытного мастера. В некоторых случаях не всегда удается выделить время или финансы для обращения в ремонтную мастерскую. Поэтому мы рассмотрим, как можно обойтись своими силами при ремонте различных неисправностей инструмента.

Ремонт шуруповерта своими руками при люфте патрона

Небольшой люфт в пределах 1 мм обычно не создает видимых проблем при работе. При большей величине следует обратить внимание на состояние редуктора. Итак, порядок действий следующий:

  • Откручиваем болты крепления верхней крышки инструмента. Снимаем ее.
  • Откручиваем электродвигатель от редуктора. Осматриваем крепления.
  • Разбираем редуктор. Зачастую причиной поломки является неисправность втулки, находящейся внутри. Вынуть втулку возможно с помощью действий, описанных в начале статьи (смотрим, как снять патрон вручную). Втулка легко выпрессовывается вручную.
  • Производим замену втулки. Затем собираем все в следующей последовательности: втулка, вал, подшипники втулки, стопорное кольцо. Смазываем трущиеся детали.
  • После этого в обратной последовательности собираем редуктор. Крепим его к электродвигателю.
  • Собираем корпус шуруповерта.

Ремонт шуруповерта своими руками при биении патрона

Главным виновником этой проблемы является редуктор шуруповерта. Чтобы удостовериться в этом, вам необходимо снять его, демонтировав вышеуказанным способом. Конкретно эта поломка может указывать на несколько проблем в редукторе, которые мы укажем ниже. Причина может заключаться в:

  • нарушении геометрии вала редуктора;
  • выработке шестерен;
  • неисправности опорного подшипника вала;
  • износе штифтов, фиксирующих сателлиты планетарной шестерни.

Вышеперечисленные детали производятся только на заводах, поэтому самому их изготовить у вас не получится. Вам остается только приобрести их и заменить вышедшие из строя.

Резьба патрона шуруповерта

Конструктивно в корпусе инструмента этот подвижный элемент закрепляется тремя способами:

  • Крепление при помощи конуса Морзе.
  • Нанесение резьбы.
  • Закрепление установочного винта.

Крепление с помощью конуса Морзе известно издавна и заключается в следующем. Вал имеет форму конуса, повторяющую очертания поверхности внутри патрона – такого же конуса. Совмещая их определенным образом, получают надежное соединение.

Стыковка вала с патроном при помощи резьбового соединения заключается в наличии на конце вала резьбы, на которую свободно может накручиваться патрон, имеющий такую же резьбу.

Фиксирующий винт чаще всего используется как дополнительное крепление. Его головка имеет насечки под крестовую отвертку, а также левую резьбу. Этот винт вы сможете увидеть, раскрутив закрывающие его кулачки.

Чтобы узнать, какое у вашего инструмента крепление, необходимо внимательно осмотреть корпус инструмента. Обозначение для каждого вида крепления свое. Например, такое: 1–6 В 10 будет означать, что патрон закреплен посредством конуса Морзе размером В10, и к нему можно использовать насадки с диаметром хвостовика от 1 до 6 мм. При наличии же такой записи: 1,0–11 М 12 х 1,25 – вам будет известно, что на него следует использовать насадки с хвостовиками от 1 до 11 мм, метрическая резьба имеет сечение 12 х 1,5 мм. Зарубежные производители используют показатели в дюймах, например, 1,0–11 ½ – 20 UNF.

В этой статье мы рассмотрели основные проблемы, возникающие в процессе эксплуатации инструмента, уделили внимание такому ответственному узлу в конструкции шуруповерта, как патрон. Вместе с этим разобрались, как он крепится в конструкции шуруповерта, дали несколько советов по его ремонту своими руками, а также постарались в общих чертах осветить пути решения проблем ремонта.

pro-instrument.com

Шуруповерт Метабо характеристики, преимущества и недостатки

Шуруповерт Метабо – является золотой серединой при выборе электроинструмента, как для домашнего использования, так и для профессиональной деятельности.

Такую характеристику заслужили шуруповерты «Метабо» за удачное сочетание функциональности, качества и цены.

Стилистика знаменитого немецкого бренда прослеживается во всей линейке инструментов.

Вне зависимости от элемента питания – аккумулятор или сеть, приборы отличаются эргономичностью и небольшим весом.

Популярность заслужили профессиональные и бытовые шуруповёрты старейшего европейского производителя.

Обзор шуруповертов «Metabo»

Метабо формирует ассортимент с учётом сферы применения.

Корпорация создаёт шуруповёрты с оптимальными параметрами под каждый вид деятельности.

Планомерно расширяет мультифункциональные возможности.

Это значительно увеличивает рынок сбыта.

На территории РФ предлагаются модели немецкой и китайской сборки.

Наряду с электроинструментами широко представлены аккумуляторные модели с мощностью батареи от 1,3 до 8,0 Ач.

Компания является лидером по разработке, внедрению инновационных системных решений, последовательно вводит ассортимент автономных беспроводных технологий.

Вне зависимости от питания, шуруповёрты под маркой Метабо поддерживают опции сверления.

Для мощных версий предусмотрена ударная функция.

Безопасность, комфортный рабочий процесс – это характеристики, свойственны бытовой и профессиональной технике бренда.

Примечательно, что гарантия, предоставляемая компанией, поддерживается сервисными центрами на территории РФ и составляет 3 года.

Описание

Чем обусловлена уверенность в качестве продукции у немецких производителей?

Столь длительный срок эксплуатации и серьёзный гарантийный период в сочетании с производительностью обеспечивается за счёт внедрения собственных технических разработок.

Так, сетевые устройства отличаются небольшим весом, комплектуются мощным и надёжным двигателем Marathon от 400 до 600 Вт.

Их производительности достаточно для квартиры и для промышленного строительства.

Дополнительная защита обмоток гарантирует работу при неполадках сети и нестабильном напряжении. Максимальный крутящий момент составляет от 7 до 11 Нм.

Ассортимент аккумуляторных инструментов от миниатюрных до супер мощных класса 18 В. Внедрение бесщёточных двигателей в классе LT и LTX позволило:

• облегчить вес шуруповёртов;
• увеличить скорость и мощность до 30%;
• обеспечить эффективную работу аккумуляторов.

Отдельное направление в линейке «Метабо» – это аккумуляторные и сетевые шуруповёрты для гипсокартона.

Эргономичные инструменты для сухого строительства с холостым ходом 2500, 4000 или 6000 об/мин подходят для различных материалов.

Отличаются небольшим весом и эргономичностью – переключатели управления расположены наиболее удобно для длительной работы в одном положении, и рассчитаны на длительный период работы без утомления.

Все модели совместимы с магазином для шурупов и ограничителем по глубине вкручивания.

Общие характеристики шуруповертов «Metabo»

Любой продукт бренда разработан с учётом специфики применения.

Среди общих параметров – компактные размеры шуруповёрта Метабо, оперативный выбор скоростей, удобное управление.

Они обладают следующими особенностями:

• комплектуются быстрозажимными патронами и подсветкой;
• используют защиту механизма от частиц пыли;
• алюминиевый корпус редуктора эффективно отводит тепло;
• переключатель скоростей находится в комфортной рабочей зоне.

Литой корпус выполнен из полиамида, армирован стекловолокном.

По уверениям производителя, он защищает механизм при ударах и падении с высоты до двух метров.

Функции и возможности

Одна из отличительных особенностей шуруповертов «Metabo» – это многофункциональность.

Ряд моделей поддерживает импульсный режим.

Кратковременные импульсы позволяют извлечь застрявший саморез или шуруп с сорванной шляпкой; сверлить кафель и кермогранит на первом этапе.

Эта функция полезна при сухом строительстве, сборке мебели и хозяйственных работах.

Ударная опция в некоторых случаях заменяет перфоратор, служит для сверления кирпичных или бетонных поверхностей.

Точечное освещение – полезное изобретение инженеров «Метабо».

Светодиод включается автоматически, отличается минимальным потреблением энергии.

Мощности направленного луча хватает для подсветки тёмного участка.

Среди других полезных опций – регулировка глубины вкручивания.

Аккумулятор

Автономные шуруповёрты комплектуются тремя типами аккумулятора:

• Никелькадмиевые (Ni-Cd) – устойчиво работают при пониженных температурах, длительное время держат заряд;
• Литий-ионные (Li-Ion) – отличаются компактными размерами, высокоэкологичны, быстро заряжаются.
• LiHD – это новая разработка Метабо. Электрохимический элемент ёмкостью от 4.0 до 8.0 Ач является инновационной технологией. Батарея отличается мощностью в диапазоне от 400 до 3200Вт.

Заряжает аккумуляторы шуруповёрта штатный комплекс.

В зависимости от комплектации, он поставляется в комплекте или продаётся отдельно.

Большинство моделей поддерживает зарядку блоков питания всех типов и работает от напряжения сети 230-240 B.

Зарядное устройство универсально и коммутируется с батареями от других типов автономных инструментов «Метабо».

Использование адаптера позволяет заряжать элементы всех старых и новых блоков.

Метабо применяет собственную разработку Ultra-M, предназначенную для эффективной коммуникации между важными узлами.

Технология контролирует баланс взаимодействия батареи, двигателя, редуктора и управляет процессом зарядки/разрядки.

Как результат – оптимальный расход энергии аккумуляторных блоков, деликатная зарядка, максимальная мощность шуруповёрта на выходе и более долгий срок службы.

Патрон

Шурповёрты, оснащённые системой Metabo Quick, позволяют заменить быстрозажимной патрон, угловую насадку и любую оснастку в считанные секунды из любого положения.

Функция удобна для работы в труднодоступных местах, когда необходимо совершать подряд несколько различных операций: например, закручивать и сверлить.

Технология QUICK

Технология QUICK отличается способом крепления патрона на шпинделе.

В устройстве отсутствует фиксирующий винт, это позволяет свободно оперировать насадками правого и левого вращения, быстро удалять патрон и вставлять насадки непосредственно в шток.

Двухмуфовый патрон идёт в комплекте с некоторыми моделями, так же его можно приобрести отдельно.

Двухвтулочная конструкция дополнена стопорным кольцом и считается более надёжным креплением оснастки.

Но большая часть изделий продаётся именно с одномуфтовым механизмом.

Мини-версии шуруповёртов выпускаются без патрона – магнитный зажим с шестигранным углублением 1/4′′ позволяет вставлять биток непосредственно в шпиндель.

Дополнительные приспособления

Метабо один из лидеров рынка по наличию дополнительных опций в конструкции шуруповёртов.

Часть моделей производятся с дополнительной рукоятью по типу дрели.

Среди других полезных приспособлений:

• держатели с фиксаторами для насадок;
• крючок для подвешивания на ремне, кармане или строительном поясе;
• вентиляционные отверстия для эффективного охлаждения;
• электронная регулировка частоты вращения и фиксацией шпинделя;
• легкосъёмный магазин для шурупов длиной от 25 до 55 мм.

Metabo предлагает насадки для удаления пыли, пылесборники, угольные щётки, зарядные устройства и адаптеры для всех типов аккумуляторов, в том числе, старых – NiMH.

Тестирование шуруповертов «Метабо»

Дрели-шуруповерты «Metabo» с расширенным функционалом, таким как ударный механизм, работают с твердыми материалами, например, бетоном, кирпичом.

Работа ударного механизма

Шуруповёрт с ударной функцией с буквами BS в маркировке, отличается повышенной мощностью.

Режим сверления с ударом облегчает взаимодействие с металлом, деревом, кирпичом, плиткой.

По отзывам пользователей, на возможности шуруповёрта при сверлении бетона не стоит полагаться – лучше использовать перфоратор.

Но на пару-тройку отверстий, глубиной 5-6 мм мощности Метабо будет достаточно.

Максимальный диаметр сверления

Диаметр сверления в быту это важный показатель, так как этот инструмент зачастую заменяет собой дрель.

Величина зависит от типа изделий.

Наибольший диаметр в классе LTX.

Наименьшие – у компактных шуруповёртов и типа L.

Общие значения максимального диапазона:

• для стали: 10, 13, 20 мм;
• для дерева: 18, 20, 35, 38, 65 мм.

По отзывам активных пользователей техники «Метабо», рыбаки бурят лунки во льду толщиной 50-70 см.

Для подобных результатов используются силовые модели с крутящим моментом от 95 Нм и более, при использовании бура диаметром 100-130 мм.

Плюсы и минусы шуруповертов «Metabo»

Какими бы ни были оригинальными и полезными технологии, технике свойственны недостатки и преимущества.

Для объективной оценки шуруповёртов немецкого производителя, стоит систематизировать мнения пользователей «Метабо».

Итак, среди плюсов:

• Стабильная работа в профессиональном режиме в течение срока эксплуатации – инструмент достойно выдерживает нагрузки в соответствии с характеристиками.
• Ручка удобной формы вынесена к патрону, что в сочетании с двигателем, смещённым к области запястья, определяет идеальную эргономику. За счёт этих факторов нивелируется увеличенная масса аккумуляторного шуруповёрта.
• Расположение переключателя реверса исключает случайное нажатия.
• Компактность и небольшой вес мощных сетевых шуруповёртов – от 1,1 до 1,2 кг.
• При помощи системы Variospeed (V) оперативно и безопасно переключаются скорости, регулируется величина крутящего момента.
• Корпус повышенной прочности и металлический редуктор гарантирует сохранность в неблагоприятных условиях эксплуатации.
• Биток меняется легко и быстро благодаря быстрозажимному патрону.
• Мощные двигатели Метабо определяют функционал в рамках одного инструмента и позволяют: сверлить, использовать импульсные и ударные опции.
• Аккумуляторы новой серии заряжаются в течение 30-40 минут.
• Индикатор уровня заряда на поверхности корпуса батареи.

Из минусов стоит выделить:

• В жаркую погоду возможны проблемы с зарядкой. Проблема решается путём перемещения зарядника в прохладное место.
• Люфт быстрозажимного патрона, который имеет свойство увеличиваться.
• Хрупкие пластиковые зубья редуктора.
• Слабая батарея.
• Короткий срок «жизни» аккумуляторов – «умирают» в течение года.
• Плохое качество сборки у китайских моделей.

Перед приобретением шуруповерта необходимо учесть, что бытовые версии не предназначены для интенсивного использования.

Политика компании «Метабо» – под каждую задачу предназначено оборудование соответствующей мощности и функционала.

Популярные модели шуруповертов «Метабо»

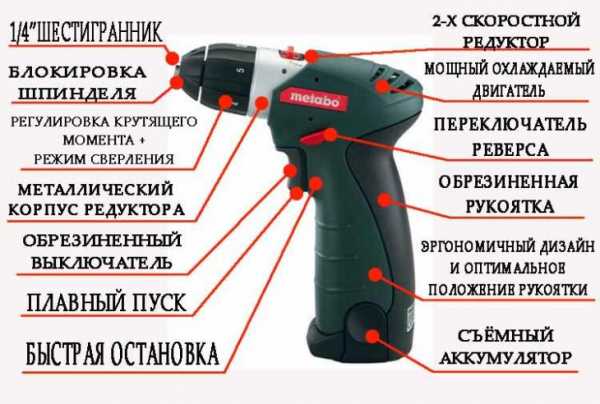

Из компактных стоит выделить шуруповёрты Metabo PowerMaxx BS. При длине 162 мм, он является самым коротким из существующих.

Из особенностей:

• батарея помещается в рукояти;
• двухскоростной редуктор и max обороты до 1400 об/мин.
• ёмкость батареи 2 Ач.

Одна из дорогих и мощных версий – Metabo BS-18/LTX-3 BLI. преимущества модели:

• редуктор работает в трёх положениях;
• скорость вращения – до 3800 об/мин.;
• импульсный и ударный режим;
• аккумулятор –5.5 Ач.

USE 8 – электрический шуруповёрт с числом холостых оборотов в диапазоне от 0 – 900 в мин.

Укомплектован:

• внутренний шестигранник 6,35 мм;
• прямая установка рамных дюбелей;
• защита от пыли;
• ограничение глубины вкручивания;
• 10 параметров регулировки крутящего момента.

Для сухого строительства популярностью пользуются универсальные шуруповёрты: сетевой SE 4000 и аккумуляторный SE 18 LTX 4000.

Они сочетают мощность и скорость, подходят для крепления плит ГВЛ к металлу, дереву и других материалов.

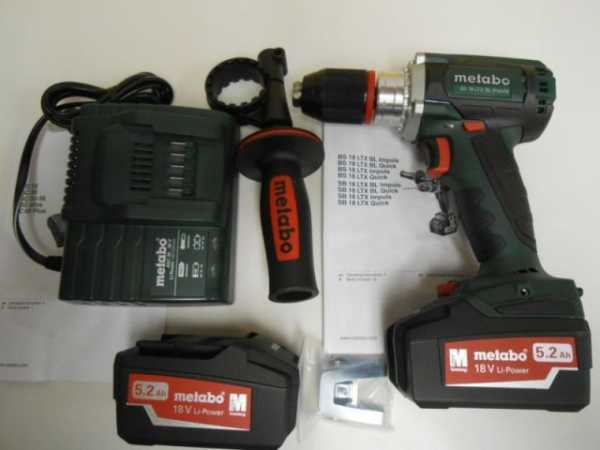

Комплектация

Как правило, комплектация шуруповёртов – дело индивидуальное.

Метабо облегчает задачу и поставляет инструменты как без наборов, так и в минимальном комплекте с оригинальными расходниками.

Некоторые модели упакованы во вместительный кейс, который рассчитан на сам прибор, зарядное, запасные батареи и рабочие насадки.

На территории РФ продукция концерна «Metabo» широко представлена авторизованными центрами, поэтому собрать необходимый набор несложно.

Инструкция по работе с шуруповертом «Метабо»

Правильная эксплуатация определяет период использования шуруповёрта.

Продукция Метабо сопровождается подробной инструкцией по использованию оборудования.

Перед началом работы внимательно прочитайте документацию.

Среди частых ошибок – переключение скоростей на работающем двигателе, неправильная зарядка и хранение элементов питания.

Помните о том, что гарантийный срок напрямую зависит от выполнения рекомендаций производителя.

Инструкция для шуруповертов «Metabo»



instrumentn.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
