У вас будет больше рычага, если вы зажмете у основания сверла, где оно ближе всего к материал. Тем не менее, вполне вероятно, что там есть открытая извилистая часть (есть ли официальное название для этого?), и это означает, что зажим может затупить сверло.

Вы сами решаете, хотите ли вы зажимать там или выше по хвостовику, где сверло гладкое. Также отмечу, что зажим дальше увеличивает риск поломки сверла, что, как вы, наверное, догадались, плохо.

(Если это все же произойдет, у меня есть дополнительная информация об удалении сломанного сверла ниже, так что прокрутите вниз!)

Вы также должны зажимать плоскогубцы так, чтобы они проходили перпендикулярно сверлу, а не образовывали ровную линию. Это выглядит так:

(Представьте, что на этой картинке сверло застряло в стене или что-то в этом роде, а не дрель. Основная цель этого состояла в том, чтобы показать вам, как зажимать сверло)

Вы получите больше рычагов, это путь.

2. Поверните плоскогубцы против часовой стрелки

Поверните плоскогубцы против часовой стрелки, чтобы ослабить насадку. Если вы пытаетесь снять сверло со стены, я предпочитаю класть плоскогубцы на левую сторону сверла, чтобы я мог нажимать вниз, а не тянуть вверх, но, возможно, это только я.

3. Извлеките сверло

Скорее всего, после того, как вы ослабите сверло, оно вытащится, слегка покачиваясь. Однако, если этого не произошло, вы можете продолжать «откручивать» его плоскогубцами, пока не вытащите его из материала.

Как удалить сломанное сверло из дерева, стены или другого материала

Итак, вы пробовали описанные выше методы, и знаете что? Сверло сломалось. Или, может быть, она уже сломалась, и вы благодарны, что наконец добрались до той части статьи, которая оказалась полезной.

Стоит отметить, что хотя все сверла могут сломаться, сверла малого диаметра ломаются гораздо чаще. Вот почему они продают маленькие сверла 3/16″ в упаковках по несколько штук, потому что ожидается, что они сломаются.

В любом случае, если у вас сломалось сверло, как его вытащить?

Некоторые базовые приемы

Во-первых, надо ли его доставать? Что я имею в виду: если ваше сверло застряло в стене, можете ли вы протолкнуть его на другую сторону? Он сломан, он вам не нужен, и он не причинит никакого вреда, прохлаждаясь в вашей стене.

Если это не так или с другой стороны этой стены есть стойка, проверьте, не торчит ли какой-нибудь стержень. Если хоть немного торчит сверло, возьмите плоскогубцы и попробуйте метод плоскогубцев, описанный в предыдущем разделе.

Вероятно, вам не удастся держать плоскогубцы перпендикулярно, так как у вас не так много сверла, за которое можно ухватиться, но даже простого захвата за кончик может быть достаточно, чтобы вытащить сверло.

Высверливание сверла (официальная техника)

Наконец, если сверло действительно застряло в материале и вам нужно вытащить его плоскогубцами, лучше всего высверлить его. Однако это возможно только в том случае, если вы можете получить доступ к бите с другой стороны дерева/материала. Это не сработает для стен.

Чтобы высверлить сверло, попробуйте следующее:

1. Переверните материал и просверлите отверстие точно там, где находится сверло

Это позволит вам получить доступ к сверлу с другой стороны. Отверстие должно быть достаточно большим, чтобы в него можно было вставить шуруп или другой металлический инструмент.

Также стоит отметить, что два сверла, вероятно, в какой-то момент соприкоснутся, что приведет к их затуплению. Один бит сломан, так что кого это волнует, но для другого вы можете использовать тот, который вам не нравится.

2. Ударьте отверткой по сверлу

Вставьте отвертку (или другой небольшой металлический предмет) в новое отверстие и ударьте ею по сверлу. Это должно вытолкнуть сломанное сверло из отверстия.

Метод извлечения винтов

Другим официальным методом извлечения сломанного сверла является использование экстрактора винтов. Тем не менее, у меня есть серьезные оговорки по этому поводу.

Возможно, я купил слишком дешевый набор экстракторов для винтов, но я не мог заставить свой экстрактор для винтов вообще удалить винты, не говоря уже о сломанных сверлах, которые не были изначально предназначены для инструмента.

Кроме того, это будет работать только со сверлом большего диаметра. Если ваше сверло слишком тонкое, вы не сможете получить достаточно большую вмятину/отверстие, чтобы что-то изменить.

В любом случае, вот как это делается:

1. Просверлите маленькое отверстие в верхней части сломанного сверла

Цель состоит в том, чтобы создать вмятину, в которую можно вставить экстрактор шурупов. Используемое сверло должно быть на несколько размеров меньше застрявшего сверла.

Некоторые наборы экстракторов для винтов имеют сверло на противоположной стороне экстрактора для винтов. Если у вас так, отлично! Используйте это, чтобы просверлить отверстие.

2. Вставьте экстрактор для винтов в дрель/шуруповерт

Поместите экстрактор для винтов в дрель/шуруповерт шестигранной стороной и затяните патрон.

3. Извлеките сломанное сверло

Вставьте экстрактор винтов в отверстие, которое вы просверлили в сверле. Затем, вращая дрель/шуруповерт в обратном/против часовой стрелки, просверлите.

Теоретически резьба экстрактора винтов вгрызается в сломанную насадку и в конечном итоге вытянет ее. Я говорю теоретически. Я не даю обещаний.

Неопробованная идея

Если ни одна из этих идей не кажется мне отличной, у меня в голове крутится другая идея, которую стоит попробовать в следующий раз, когда у меня появится сломанная деталь, которую я действительно не могу вытащить. Я не пробовал, так что кто знает, но вот оно.

Если сверло действительно заглублено в материал, можно просверлить большее отверстие до этого сверла. Затем, возможно, вырежьте его долотом или чем-то еще острым.

После того, как вы обнажили хотя бы небольшую часть сломанной насадки, возьмите острогубцы и посмотрите, сможете ли вы ухватиться за нее достаточно, чтобы вытащить ее.

Это мой план. Если вы дадите ему шанс, дайте мне знать, как это идет!

Как снять патрон с электрической отвертки aeg • CIMFLOK.COM

Содержание:

Инструкции: Как снять патрон с электрической отвертки

Некоторых интересует, как снять патрон с электрическая отвертка . Требуется выполнение профилактических и ремонтных работ. Выполняя необходимые работы своими руками, можно сэкономить. Существует несколько типов картриджей, каждый из которых имеет свои особенности.

Представляет собой полый металлический цилиндр, внутри которого находится специальное кольцо с регулирующей втулкой. Этот элемент устанавливается непосредственно на вал. Сверла крепятся с конической или резьбовой поверхностью.

Для разборки патрона необходимы отвертка, молоток и несколько гаечных ключей. Если есть тиски, выполнить задачу будет проще.

Виды крепления

Для определения типа крепления необходимо изучить маркировку. Если указано 1,6 B10, используется конус Морзе. Цифры обозначают диаметр хвостовика и могут быть разными.

Маркировка 1.0. 11 M12x1,25 указывает на то, что используется метод резьбового крепления. Принципиальной разницы в использовании способа крепления нет, все зависит от удобства пользователя.

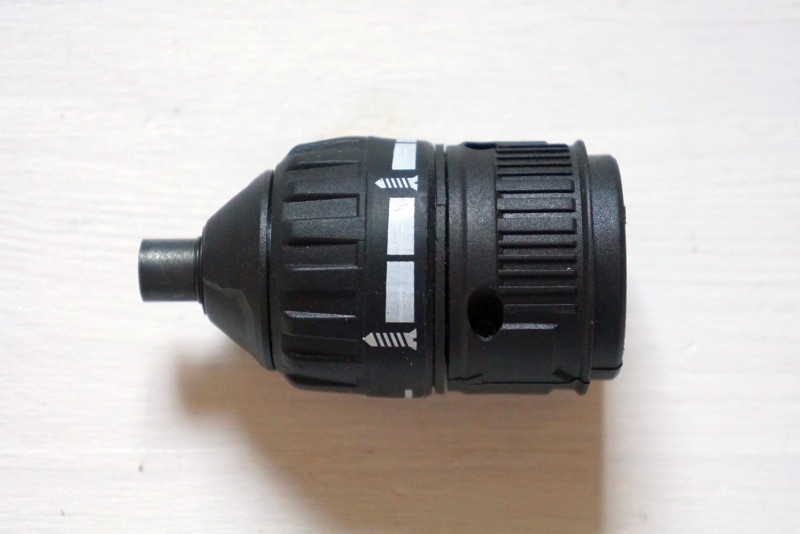

Конструкция и основные типы патронов

Патрон или головка представляет собой металлический цилиндр, который крепится к стержню электрической отвертки . Его задача – надежно зафиксировать рабочие биты под креплениями. Патрон закрепляется на валу с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:

Разница между первыми двумя типами заключается только в способе зажима биты. Быстрозажимной патрон ввинчивает и зажимает хвостовик биты вручную. В современных дрелях и шуруповертах имеются фиксаторы для фиксации хвостовиков диаметром 0,8-25 мм.

Патрон раструбный состоит из следующих частей:

Головки патронные делятся на двухмуфтовые и одномуфтовые. Первый тип используется в отвертках с фиксатором. Это дает возможность вращать прижимной узел одной рукой, так как вторая часть корпуса зафиксирована на месте. С цилиндрами двойного сцепления используются обе руки.

Бит и сверло автоматически зажимаются в самозажимной втулке при вращении. С этой электрической отверткой риск перекрутить биту практически отсутствует. Устройство издает щелкающий звук при ослаблении и сжатии губок.

Кулачковый патрон нельзя затянуть вручную. нужен L-образный ключ. Вставляется перпендикулярно в щель. Говорят, что патрон с зубчатым кольцом труднее установить, но он обеспечивает более надежный захват биты. Это тип зажимного цилиндра кулачкового типа. Такая голова состоит из трех основных элементов. цилиндрический корпус, вращающееся внешнее кольцо и внутренний кулачковый механизм. Изготовлен из прочной стали, механизм представляет собой три кулачка, которые сцепляются друг с другом при повороте кольца.

Как прикрепить его к валу электрической отвертки

Патрон крепится к валу инструмента с помощью:

• резьбы. Для этого резьба цилиндра и вала должна совпадать. Металлический цилиндр навинчен на вал.
• фиксирующий винт. Его тоже нужно подтянуть, а винт только увеличивает контакт между корпусом патрона и валом. На нем есть насечки под крестовую отвертку и левая резьба.
• Конус Морзе. Один из древнейших способов крепления. Вал 9Электрошуруповерт 0157 имеет коническую форму, а внутри втулки сделан такой же паз. Когда внешний и внутренний конусы встречаются, головка надежно сидит на валу.

Размеры и комплектация

Чтобы правильно подобрать вариант для замены, необходимо знать его размер. На конусе имеется специальная маркировка, где:

• Первые цифры (разделенные тире) – это варианты размеров хвостовика, которые могут быть установлены на изделие в миллиметрах.
• Буква и цифра рядом с ней означают калибровку конусности. Есть 9 различных индикаторов.
• В некоторых случаях после буквы на конусе могут быть написаны цифры в виде «1×1» (числовые значения зависят от модели), обозначающие параметры резьбы. Значение, указанное в миллиметрах или дюймах.

На некоторых продуктах может быть несколько иная маркировка (например, 4, 15 мм ½, 22 UNF). При этом подразумевается, что цифры 4. 15 мм — это диаметр разрешенных к применению насадок, ½ — размер резьбы в дюймах, а 22 — число витков в одном дюйме.

Тиски могут понадобиться в серьезных случаях

Первый обязательный шаг! Отвинчивание фиксирующего винта

Первым обязательным шагом в процессе снятия патрона с большинства бытовых отверток является отвинчивание фиксирующего винта, расположенного на конце шпинделя между кулачками. Данное крепление предназначено для предотвращения непреднамеренного «скручивания» быстрозажимного узла при работе с грузом при работе в реверсивном (против часовой) режиме.

Например, при откручивании старых креплений, когда требуется увеличить крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в рабочей поверхности, а шпиндель будет совершать вращение «влево» (против часовой стрелки) и без посторонней помощи вывинчивать отвертку из узла крепления.

• Разведите бранши отвертки так, чтобы кончик отвертки свободно проходил через них.
• Открутите винт, повернув его вправо, т. к. он имеет «левостороннюю» резьбу.

ПРОЧИТАТЬ Сколько вольт должно выдавать зарядное устройство на электрической отвертке?

Внимание! Пазы на головках винтов бывают разных размеров и форм (прямые или крестообразные). Поэтому необходимо иметь отвертки с разными наконечниками.

Снятие быстрозажимного патрона со шпинделя шуруповерта Если с конца шпинделя был выкручен крепежный винт с «левой резьбой», есть возможность снять быстрозажимной патрон с шуруповерта.

Из-за зазора между гнездом и корпусом в несколько мм зафиксировать шпиндель тисками или трубным ключом не реально. Поэтому есть несколько других способов снять патрон.

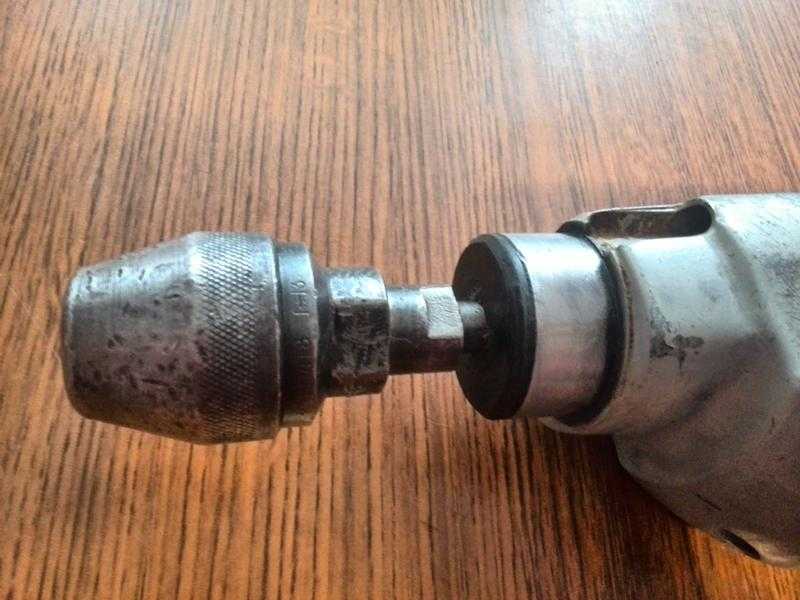

Снятие патрона с вала отвертки

Демонтаж осуществляется Г-образным шестигранным ключом на 10 мм. Короткая часть ключа фиксируется в патроне. Затем включают станок, свободный конец ключа должен ударяться о поверхность стола или верстака. Он снимается поворотом гаечного ключа и после этого должен легко соскользнуть с резьбы.

Еще один способ поменять патрон на шуруповерт. Сначала разжимаются кулачки. На днище можно разместить винт, это дополнительное крепление для вала. Поверните его по часовой стрелке. Затем зажмите шестигранник и сильно поверните его в противоположном направлении. он должен быть освобожден от вала. Если он не поддается, ударьте по нему молотком по кончику ключа.

Если эти способы не работают, необходимо произвести полную разборку, вынуть редуктор и приспособление вместе со шпинделем. Натянутый механизм фиксируется в тисках, с помощью трубного ключа откручивается патрон. Есть клипсы с проточкой под обычный ключ, это облегчает разборку, но такие экземпляры единичны.

На конусе Морзе деталь выбивается из корпуса молотком.

Чтобы иметь более полное представление о том, как разобрать отвертка патрон, видео для ознакомления представлено ниже.

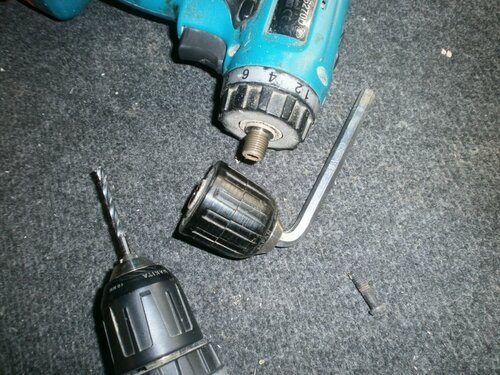

Снятие патрона с отвертки Makita

Отвертки Makita имеют резьбовое крепление и вспомогательный стопорный винт с левой резьбой.

Выполните шаги один за другим:

• открутите винт с правой стороны;
• Нажмите кнопку, останавливающую шпиндель;
• оберните станок плотной тканью и поместите в тиски;
• зафиксируйте шестигранник в кулачках;
• , ударив по концу ключа молотком, чтобы провернуть патрон и снять его с вала.

Если знать принципы разборки, описанные выше, то вопрос, как снять патрон с шуруповерта «Интерскол», «Бош», другой популярной марки, отпадет сам собой.

Как пользоваться ключом

Обеспечить длительный срок службы инструмента можно, если соблюдать простые правила эксплуатации:

• защитить машину от влаги;
• Обязательно отрегулируйте инструмент перед использованием;
• Всегда отсоединяйте аккумулятор перед заменой принадлежностей;
• , если не используется в течение длительного времени, периодически запускайте отвертку, чтобы разрядить аккумулятор;
• есть несколько запасных батарей.

Смена патрона в отвертке в домашней мастерской может быть осуществлена ​​любым человеком. Если вы воспользуетесь описанными выше способами, вы гарантированно сможете выполнить эту операцию быстро и с минимумом усилий.

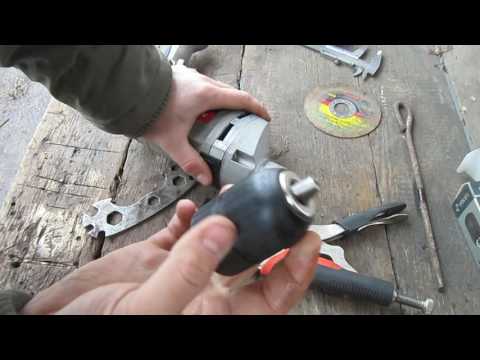

Как снять и заменить патрон

Если вы столкнулись с заменой патрона, в первую очередь следует разобраться со способом его крепления. Чтобы провести процедуру с минимумом усилий, специалисты рекомендуют не перегружать электрошуруповерт в повседневном использовании. Если инструмент работает без остановок в течение пятнадцати минут, вращающиеся части могут перегреться и прочно зафиксироваться в гнезде. Тогда будет сложнее осуществить замену. Специалисты рекомендуют проверенные способы снятия патрона, описанные ниже:

• Отвинтите резьбовое соединение с помощью Г-образного шестигранника, который наверняка найдется в каждом доме. Затем вставьте шестигранную головку (размер 10 мм) короткой стороной в патрон и плотно прижмите ее к кулачкам. После этого запустите и моментально выключите прибор на малой скорости, чтобы свободный край слегка ударился о стол, благодаря чему резьба ослабнет и можно будет открутить патрон.
• Если патрон имеет резьбу со стопорным винтом, то:
• Отвинтите винт с левой резьбой по часовой стрелке.
• Вставьте шестигранную головку в кулачки и рукой или молотком поверните шестигранную головку против часовой стрелки. Теперь патрон можно открутить.
• Если оба метода не работают:
• Извлечь из открытого корпуса вал, на котором находится редуктор и патрон. Чтобы снять патрон, необходимо использовать трубный ключ.
• Чтобы снять и заменить патрон с конусом Морзе, необходимо иметь молоток, с помощью которого можно высвободить хвостовик из гнезда корпуса.

Блок: 4/6 | Количество знаков: 1515

Как поменять патрон на отвертке

Патрон на инструменте «Интерскол» крепится к валу с помощью резьбы и контрболта, который необходимо предварительно открутить, ослабив кулачки с гаечный ключ, чтобы получить к нему доступ.

На шуруповерте Makita патрон также снимается в следующем порядке:

Отвинтите его по часовой стрелке, разжав кулачки до упора. После выкручивания винта нужно найти шестигранный ключ на восемь и вставить его в вал, зажав после этого кулачки. Затем поставьте отвертку обратным ходом и, держа в одной руке шестигранник, другой нажмите на кнопку запуска.

Примечание. Бита довольно легко поворачивается и выкручивается, если ее не использовать очень часто и в течение короткого периода времени, чтобы она не стала слишком тугой. Если он использовался в течение длительного времени, вам придется приложить небольшое усилие, чтобы открутить его.

После того, как вы отвинтите старый патрон, достаточно легко установить новый. Нужно перевести отвертку в обычный режим, при вращении против часовой стрелки надеть на вал и короткими оборотами затянуть. Затем затяните контрболт.

Отвертки «Бош» зарекомендовали себя на рынке как очень качественные, ведь все части инструмента устойчивы к износу и, что немаловажно, прочно закреплены друг к другу. При демонтаже патрона последняя из перечисленных особенностей может сильно затруднить и растянуть процесс откручивания фиксирующего болта, за счет того, что он надежно герметизирован.

По этой причине вам может понадобиться электрический ключ при разборке патрона на этой отвертке .

Блок: 5/7 | Количество знаков: 1732

Особенности снятия патрона

Патрон может полностью развалиться, придя в негодность. губки в нем уже не могут выполнять свое назначение, невозможно зажать сверло. или это может стать ответной реакцией. Нестабильный элемент не держит долото плотно. Сверла постоянно выпадают при работе.

Внутри патрона имеется резьба или специальный конус для крепления к валу. Конструктивно элемент делится на три вида:

Наиболее популярными считаются быстрозажимные патроны: хвостовик зажимается вращением вручную втулки электрической отвертки . Основное отличие типов в том, что в одном случае биты крепятся вручную, в другом. без гаечного ключа не обойтись. Ручные зажимы экономят много времени, так как пользователю не нужно брать в руки гаечный ключ. Основное назначение патрона — обеспечить плотный контакт между рабочей насадкой и другими механическими частями инструмента. Ключевой тип справляется с этим лучше, поэтому считается более надежным.

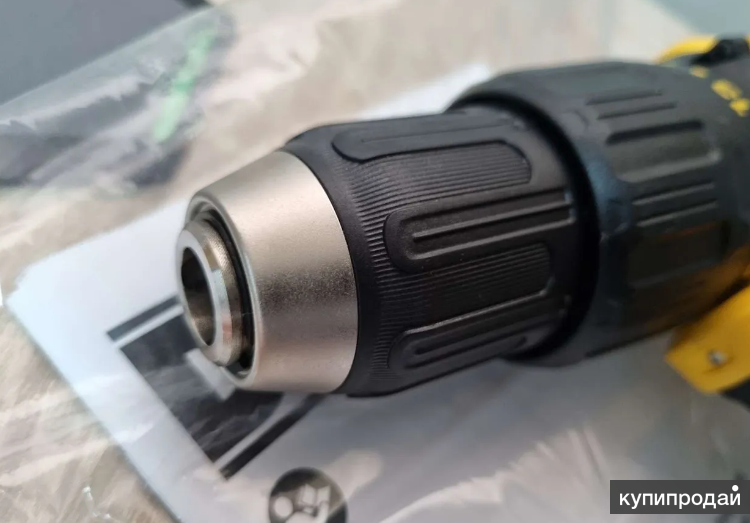

Быстрозажимной

В конструкции не предусмотрена функция зажима биты при закручивании патрона. бита там не так надежно зафиксирована, в отличие от самозажимного типа. Быстрозажимной патрон состоит из:

Быстрозажимной тип делится еще на два типа:

Если пользователь покупает первый тип, то в коробке с отверткой должен быть специальный замок. позволяет менять инструмент без поворота патрона. Двухходовые типы позволяют устанавливать долото без дополнительных насадок, что более удобно в условиях частой смены сверла. Аксессуар снимается, заблокировав одно кольцо патрона рукой и повернув другое.

Самозажимной

Этот тип заметно отличается от быстросменного патрона. Все дело в интересной особенности, позволяющей дополнительно зажимать биту во время вращения электрошуруповерта. Отличить самозажимные и быстрозажимные типы можно по характерному щелчку при расслаблении или сжатии губок.

Как

Производителей отверток достаточно. у каждого есть маленькие секреты по разборке крепления патрона. Однако общий дизайн тот же. Есть несколько способов разобрать патрон.

Держите патрон рукой

Внутри патрона всегда находится винт. Его следует открутить отверткой вправо. по часовой стрелке, так как есть обратная резьба. Вставьте инструмент в отверстие патрона. Если винт не поддается необходимости:

Когда защелка поддастся, установите реверс и зажмите патрон. Если вы собираетесь тянуть его вручную, вам следует выбрать вторую скорость. Далее рывками по часовой стрелке можно снять патрон с электрическая отвертка .

Иногда головка не подходит. Затем переключитесь на первую скорость, выберите режим реверса и зажмите патрон рукой. Затем нажмите «Старт» и зафиксируйте головку вручную. Этого хватает в 30-40% случаев, в остальных 60% приходится повозиться с демонтажем электрошуруповерта.

Способ снятия разобранной электрической отвертки

Иногда выходит из строя редуктор инструмента. для его ремонта необходимо снять патрон с вала. Процесс:

• Найдите и отвинтите контрболт внутри патрона.
• Подготовьте головку (в большинстве случаев 19 мм, но иногда размер приходится подгонять индивидуально).
• Поместите головку на заднюю сторону редуктора и прочно закрепите ее.
• Другой рукой осторожно отвинтите патрон против часовой стрелки.

Все, путем нехитрых махинаций удалось снять элемент с разобранной коробки передач.

С помощью шестигранника

Сначала снова откручиваем винт внутри патрона. по часовой стрелке. Далее:

• Зажмите шестигранник губками.
• Установите крутящий момент для сверла. аккумулятор рекомендуется зажать на максимум.
• Установить режим реверса.

Суть метода в том, что шестигранник должен удариться обо что-то твердое. Это может быть стол, камень, металл и т. д. Необходимо поднести инструмент к патрону и нажать кнопку пуска. Шестигранник начнет ударяться о поверхность, и патрон свернется с вала.

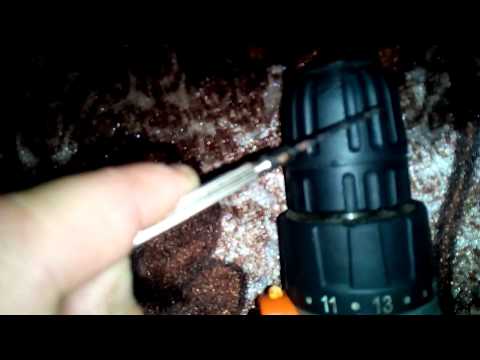

Если заклинит

Патрон в отвертку Elitech (Элитех), Flex PD 2G 18 volt, Bort, Vortex, Patriot, AEG BS D, Dexter, Makita DF 331 D и др.д. может заклинить, если пользователь должен максимально разжать кулачки, а затем не может вернуть их на место, как бы он ни старался. Максимальный размер сверла вставлен.

Кулачки нельзя открыть для извлечения зажатого бита или сверла, если они не сжаты равномерно. Это может привести к тому, что биты будут шататься, и крепление будет ненадежным.

челюсти редко заклинивают при свободном движении при их сжатии или разжимании. Причина в том, что под фасонную часть кулачков попала стружка, окалина или мусор. Для разжима все это нужно снять и почистить.

Независимо от причины заклинивания, первое, что нужно сделать, это смазать внутреннюю часть патрона. Для этого используется правильная, специальная смазка. ВД-40 хорошо. Эта многоцелевая смазка также наносится на поверхность кулачков. Оставьте на 15 минут, затем осторожно, без чрезмерного усилия, постучите по патрону и кулачкам. Если постукивает простым молотком, то надо постукивать тканевой прокладкой, но лучше использовать резиновую.

Если бита застревает в патроне электрических отверток некоторых марок, напр. Bosch проблема решается применением двух разводных ключей. Но в первую очередь обязательно нужно смазать детали. Используйте один гаечный ключ, чтобы зажать основание патрона, а другой осторожно поверните верхнюю часть. Чтобы ничего не повредить, процедуру проводят толстыми мягкими тканевыми подушечками.

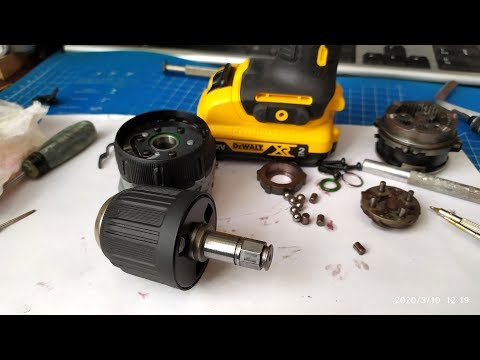

Разборка быстрозажимной головки

Патроны типа БЗП или самозажимные можно демонтировать только до определенного этапа, т.к. в дальнейшем можно нанести непоправимый ущерб устройству. Разборка происходит следующим образом:

• С помощью ножа или плоской отвертки осторожно раздвиньте канавку между двумя половинками пластиковой муфты по окружности подрезными движениями. Главное не повредить корпус.
• После расцепления муфты нижнюю часть можно снять вручную.
• Затем кулачки раздвигаются до упора и в цилиндр вставляется длинный болт.
• Вы бьете по нему молотком, пока верхняя половина гнезда не отвалится.
• Дальнейшая разборка не требуется. Картридж не имеет корпуса и может быть смазан во всех местах.

Обратная сборка производится в такой последовательности:

Пазы для шайбы штопора

Подробная разборка быстросъемного цилиндра показана на

Разборка и чистка электрошуруповерта AEG BSB18CBL

После долгой и очень пыльной стройки сайт, на данном экземпляре очень плохо стали переключаться почти все переключатели, а именно: селектор направления, выбор скорости, установка крутящего момента и главная кнопка. Было видно, что он запылился, но разбирать его было некогда. Вот и ремонт закончен и долгий, наступают зимние вечера, пора разобрать и почистить инструмент.

Разборка

Эта электрическая отвертка оснащена бесщеточным двигателем, и ее разборка несколько отличается. Все дело в том, что обычно редуктор и задняя крышка в этих моделях крепятся на торец. Вы можете открутить только два винта за раз из половины, которую вы собираетесь удалить , я откручивал четыре за раз, зная, что мне придется чистить.

задняя крышка держит и центрирует подшипник (выглядит нестандартно, но я не мерил) следует обратить внимание на запах пластика из этого места, т.к. если подшипник заклинит, то пластик начнет плавиться и вонь. В начале есть шанс сохранить обложку.

Как обычно откручиваем саморезы на ручке (они все одинаковые) и разъединяем половинки. Картина была очень печальная, много жирной пыли, из редуктора выдавливалась смазка (не много). Провода проложены в ручке и залиты чем-то вроде термоклея, но более пластикового, чтобы почистить двигатель и коробку с другой стороны придется в паре мест откапывать.

Другая сторона такая же. Продуть, протереть и промыть щеткой с «универсальным обезжиривателем».

Смазка в редукторе нормальная и она есть, я не вникал. Редуктор сравнительно стандартный, разбирается легко, но толку не было, отвертке лет 4-5, разве что в прошлом году эксплуатировался в нормальных условиях, так что смазка там жива.

Сборка

Помыли и просушили, далее собираем в обратном порядке. Все детали вставляются в пазы и провода тоже укладываются на место. На самом деле отливки корпуса очень правильные, шансы что-то пойти не так или заклинить провод минимальны.

Еще одна залипающая деталь — датчик крутящего момента. Откручивание четырех саморезов.

Снимите крышку селектора, очистите от смазки и пыли, похоже, что при сверлении «через голову» туда попадает огромное количество пыли, видимо из-за съемного патрона.

Саму крышку можно мыть в ультразвуке, но я только почистил.

Довольно неплохая модель электрошуруповерта, но из-за конструкции съемного патрона (оранжевое кольцо для освобождения фиксатора) пыль как бы концентрируется и попадает в механизм селектора крутящего момента. К счастью, разборка занимает две минуты.

Эта модель имеет версию с фиксированным патроном.

Еще одна вещь, на которую следует обратить внимание, это пластиковая втулка подшипника заднего вала. Если почувствуете запах пластика, не горящих обмоток, перестанете работать и потрогаете заднюю крышку, будет тепло. Таким образом, подшипник заклинит, и седло может расплавиться.

Не хватает ключа патрона? Вы можете заменить сверло без него

Если вы читаете эту статью, скорее всего, вы являетесь владельцем сверлильного станка, большой дрели или одной из тех старых дрелей, которые никогда не перестают работать. И я также собираюсь предположить, что вы либо потеряли ключ от патрона, либо сломали его после многих лет использования (эти штуки чертовски хрупкие, я прав?). К счастью, вы нашли этот пост, и я не позволю вам выбросить дрель из окна (удачи вам, если у вас есть сверлильный станок!). Теперь давайте перестанем тратить ваше время и приступим к делу.

Если вы спешите, вот краткое руководство по замене сверла, если у вас нет ключа для патрона:

1. Поместите сверло подходящего размера (не сверло) в сверло отверстий сверлильного патрона;
2. Удерживая сверло на месте, используйте плоскогубцы, чтобы зажать патрон;
3. Поверните патрон плоскогубцами против часовой стрелки, разблокируйте и извлеките сверло;
4. Установите новую насадку и зафиксируйте патрон рукой, чтобы насадка не выпала;
5. Затяните сверло с помощью сверла и плоскогубцев (так же, как и раньше, но патрон нужно повернуть в другую сторону).

Если вы хотите узнать больше или узнать о других способах выполнения работы, не пропустите оставшуюся часть статьи!

Это один из возможных подходов. Я делал это много раз с успехом. Вам понадобится:

• Пара плоскогубцев . Это могут быть скользящие соединения, шпунт и паз, блокирующие или фиксирующие плоскогубцы. Все, что у вас есть, достаточно велико, чтобы зажать сверлильный патрон. Вы также можете использовать гаечный ключ, если он у вас есть.
• Сверло , которое подходит к отверстиям, в которые вы обычно вставляете ключ патрона. Другие вещи тоже подойдут, но я обнаружил, что хвостовик биты обычно очень хорошо входит в отверстие патрона.

Вот и все. Теперь давайте приступим к делу. Я сделал процедуру в виде списка, чтобы вам было легче читать.

• Вставьте сверло (не сверло, а хвостовик) в одно из шпоночных отверстий патрона. Используйте перчатку или ткань, чтобы обернуть сверло, чтобы не порезать руку.
• Удерживая биту на месте, возьмите плоскогубцы и используйте их, чтобы зажать патрон. Если вы беспокоитесь о том, что кулачки испортят внешний вид патрона, оберните его тканью, куском кожи или чем-то другим, что у вас есть.
• Держите биту неподвижно и поверните патрон против часовой стрелки, чтобы разблокировать биту. Вы также можете перемещать их одновременно, если вам так будет лучше.
• Патрон разболтается, и вы без проблем сможете извлечь биту.

• Установите на место новую насадку и зафиксируйте ее вручную. Просто вращайте патрон, удерживая сверло. Таким образом, бита не выпадет.
• То же, что и раньше: вставьте сверло в одно из отверстий патрона и плоскогубцами затяните патрон по часовой стрелке.
• Одного отверстия должно быть достаточно, но, особенно если у вас есть старая дрель, вы должны проверить, хорошо ли затянуты и другие отверстия.

• Прежде чем приступить к работе, необходимо убедиться, что сверло правильно отцентровано. Для этого приведите дрель в движение и проверьте, нет ли биения. Если нет, вы можете идти.

По моему мнению, этот подход вполне подходит (я делал это несколько раз). Однако некоторые люди могут предупредить вас, что таким образом вы можете повредить сверло с патроном. Если вы используете ленточный ключ , то с вашим патроном все будет в порядке. Если вы хотите быть в полной безопасности, в следующем абзаце я представлю вам другое решение.

В этом случае вам понадобятся:

• Плоская отвертка . Он должен быть достаточно большим, чтобы правильно входить в зубья сверла патрона.
• То же, что и раньше, сверло , которое подходит к ключу патрона.

• Вставьте хвостовик сверла в одно из шпоночных отверстий патрона. Опять же, для вашей же безопасности используйте перчатку или ткань, чтобы обернуть сверло.
• Удерживая биту на месте, с помощью отвертки поверните шестерню. Для этого используйте сверло в качестве рычага. Взгляните на картинку в начале абзаца. Это должно быть довольно понятно. Быстрого удара должно быть достаточно, чтобы разблокировать патрон.
• Когда патрон ослабнет, вы сможете легко извлечь биту.

• Выполните ту же процедуру, что и в решении 1. В этом случае, чтобы затянуть патрон, вы поместите отвертку с другой стороны сверла, как использовать его как рычаг. Просто будьте осторожны, прикладывая силу к отвертке, потому что она может легко выскользнуть из положения.

• Как и прежде, вам обязательно нужно убедиться, что бита правильно установлена ​​в кулачках патрона. Для этого приведите дрель в движение и проверьте, нет ли биения. Если нет, вы можете идти.

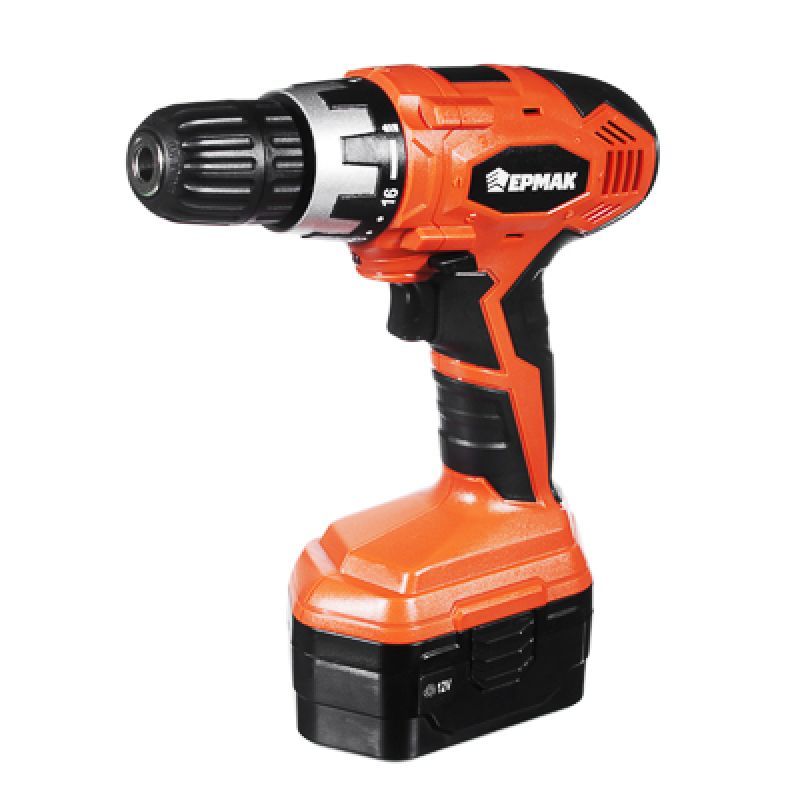

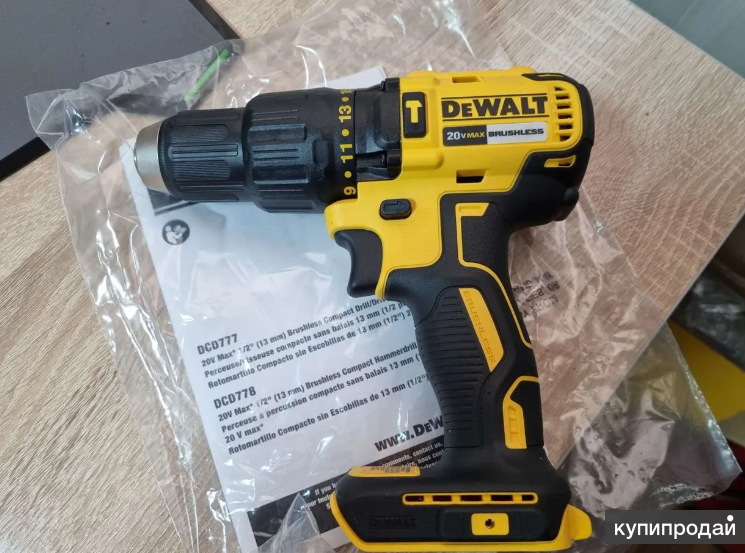

Если у вас быстрозажимной патрон, замена сверла не составит труда. Эти патроны состоят из 2-х частей. Вы можете открыть их вручную, вращая эти части в противоположном направлении. Обычно также есть указание, в какую сторону его повернуть (например, «разблокировать» и «закрыть», написанные на гладкой металлической части).

После того, как вы разблокируете его, вы можете открыть его вручную, пока сверло не выйдет, или вы можете повернуть сверло против часовой стрелки, чтобы открыть челюсти быстрее.

Чтобы установить новое сверло, вставьте его в бранши и зафиксируйте на месте, вращая сверло по часовой стрелке. Держите патрон неподвижно, делая это. Для большей безопасности вы можете вращать патрон вручную.

Если у вас нет ключа для патрона или вы его сломали, и вы не чувствуете себя комфортно с решением, которое я предложил ранее, чтобы заменить сверло без него вам следует подумать о получении нового ключ патрона .

Есть ключевой момент, который вам необходимо учитывать: ваш ключ для патрона должен соответствовать вашему сверлильному патрону. На рынке представлены ключи различных размеров. На самом деле, вам нужно совместить пост, угол и количество зубов. Если вы можете, вы должны связаться с производителем вашей дрели и получить от них новый ключ. Если вы не можете получить его у них, в вашем местном магазине могут быть стандартные ключи. Убедитесь, что он соответствует вашему патрону как можно лучше. Вы же не хотите повредить свой сверлильный патрон.

Если у вас есть несколько дрелей с патронами разных размеров, вам следует подумать о приобретении одного из этих ключей. Они бывают разных размеров для разных патронов. Мне очень нравится эта модель : она поставляется с магнитом в центре, поэтому ее не так легко потерять.

Еще одна вещь, которую вы должны рассмотреть, это заменить патрон на сверлильный патрон без ключа. Я бы не рассматривал это как доступный вариант (ключ для патрона стоит намного меньше, чем патрон без ключа), но я слышал, что люди делают это, поэтому я подумал, что должен сообщить вам об этом. Опять же, убедитесь, что вы выбрали подходящий размер патрона. Кроме того, если у вас есть старая дрель или сверлильный станок, вы можете не найти быстрозажимной патрон, подходящий для вашего станка. Вот список доступных патронов без ключа на Amazon.

Выводы

Итак, прочитав эту статью, вы сможете заменить сверло, даже если у вас нет любимого ключа для патрона. Я представил несколько решений, для которых требуются инструменты, которые должны быть у вас в наличии. Если вы беспокоитесь о том, чтобы не повредить сверлильный патрон, обязательно приобретите новый подходящий ключ для патрона. Но если вы спешите закончить свой текущий проект, ваша дрель будет в порядке, даже если вы используете пару плоскогубцев. Я делал это в течение многих лет после того, как одолжил ключ от патрона у друга и так и не получил его обратно (да, вы правильно поняли), и моя дрель в полном порядке.

И последнее: когда вам нужно крепко держать сверла, вы всегда должны надевать перчатки или обернуть их чем-нибудь, чтобы не порезать мне руку.
