Заклинило биту в шуруповерте — как вытащить без особых проблем: tvin270584 — LiveJournal

: January 12 2022, 08:08

Category:

Техника
Cancel

При работе с шуруповертом наибольшим нагрузкам подвергается зажимное устройство. Каждый хозяин, рискует рано или поздно столкнуться с таким неприятным явлением, как заклинивание инструмента и блокировка установленной в него биты. В статье мастер сантехник расскажет, как вытащить биту, если ее заклинило.

Причины неисправности

Патроном называется крепеж, где фиксируется сверло или бита. Обычно, стандартные дрели оборудованы его кулачковым видом.

Чаще всего заклинивание происходит из-за неравномерного сжатия «кулачков», превышения допустимого размера инструмента, а также из-за попадания в инструмент разнообразного строительного мусора. Несмотря на кажущуюся сложность происшествия, справиться с заклиниванием биты можно самостоятельно.

Способы удаления

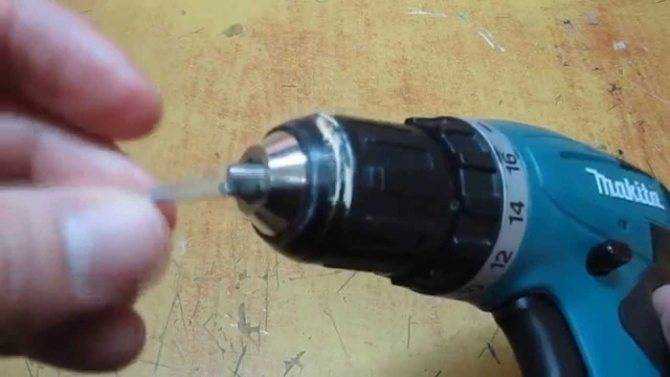

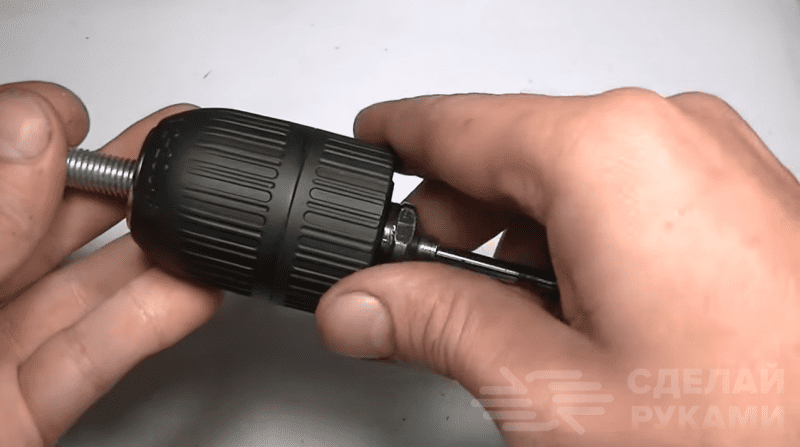

В первую очередь можно попытаться разомкнуть заклинивший патрон шуруповерта добавив в него смазочного материала. Идеальным вариантом здесь станет смазка WD-40, хотя использовать можно и любой другой «жидкий ключ». Наливать средств нужно так, чтобы оно обязательно протекло по каждому из «кулачков» патрона. После заливания смазки нужно подождать 10-15 минут. Затем «кулачки» аккуратно простукиваются подходящим инструментом через тканевую прокладку. В большинстве случае этого хватает для решения проблемы заклинивания. Если патрон разжать не получилось, то можно попробовать немного подогреть его феном и попытаться еще раз.

Кроме того, есть смысл попробовать применить для извлечения биты разводные ключи. После смазывания патрона, одним ключом сжимают его основание, а вторым аккуратно вращают верхнюю часть детали.

После извлечения застрявшего элемента, шуруповерт настоятельно рекомендуется почистить.

Обслуживание шуруповёрта

Уход и хранение:

Регулярно разбирайте и очищайте внутренние элементы шуруповёрта от нагара, пыли и грязи;
При возникновении нестабильной работы проводите диагностику. Проверяйте износ щёток, чтобы не пришлось менять якорь двигателя;
Не оставляйте инструмент в помещениях с высокой влажностью и под солнцем. То же касается и аккумулятора;
Не держите батарею рядом с ключами, монетами и другими короткими металлическими предметами. При случайном соприкосновении с полюсами произойдёт короткое замыкание аккумулятора. В результате может возникнуть пожар;

В конце рабочего дня возьмите чистую ветошь и протрите инструмент. Тряпку можно слегка увлажнить водой без использования моющих средств;
Хранить шуруповёрт нужно в сухой среде с плюсовой температурой. Используйте кейс или другую упаковку, чтобы инструмент не покрылся пылью.

Работайте шуруповёртом, соблюдая технику безопасности и правила, описанные в инструкции. Правильно подбирайте оснастку. И тогда инструмент прослужит вам долго.

Видео

В сюжете – Как быстро разжать зажимной патрон, если он заклинил

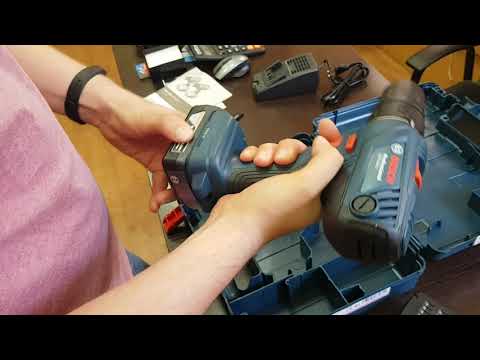

В сюжете – Как раскрутить патрон шуруповерта

В сюжете – Как снять патрон с любого шуруповёрта за 3 минуты

В продолжение темы посмотрите также наш обзор Как разобрать и смазать сверлильный патрон

Источник

https://santekhnik-moskva.blogspot.com/2022/01/Zaklinilo-bitu-v-shurupoverte.html

wd 40Ремонтинструментшуруповерт

Donate to this author

Example: livejournal No such user User title (optional)

Как отремонтировать шуруповерт своими руками в домашних условиях

Шуруповерт – один из самых используемых инструментов для проведения ремонта. С его помощью можно закручивать шурупы для установки настенных панелей, отделки помещения древесиной, сверлить отверстия и даже мешать растворы и производить другие “экзотические операции”. Поэтому поломка шуруповерта минимум вызывает сильную досаду. Можно отнести это устройство в мастерскую. А если он необходим срочно? Да и часто бывают поломки, устранить которые можно своими силами, сэкономив на оплате услуг ремонта. В этой статье мы рассмотрим, как починить шуруповерт своими руками.

Читайте также: Как выбрать шуроповерт для дома, дачи: 10 важных критериев

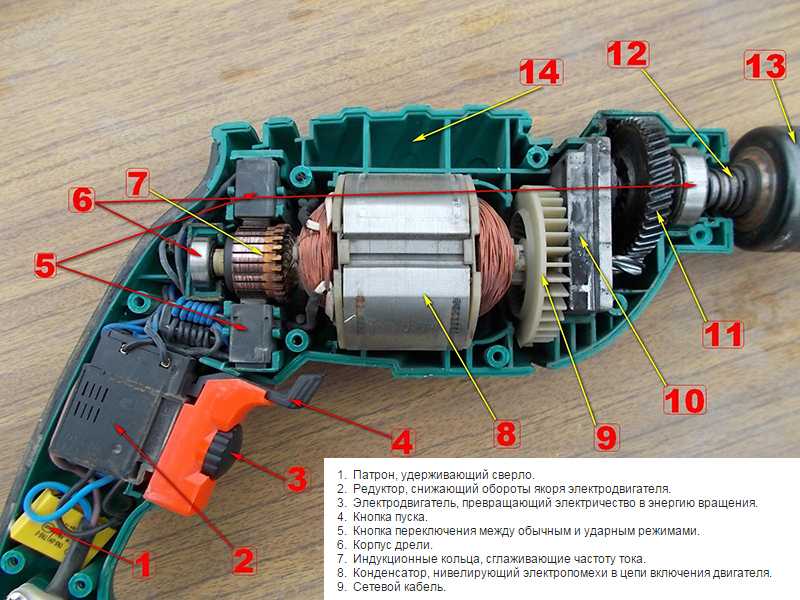

Как устроен шуруповерт

Прежде, чем ремонтировать любой девайс, необходимо знать, как оно устроено, логику его работы, взаимодействие узлов и деталей друг с другом.

Принципиальные конструктивные схемы у всех шуруповертов мало отличаются друг от друга. Данный девайс состоит из:

Корпуса, в котором установлены все остальные узлы девайса. Данная деталь выполняется из металла или пластика – Bosch GSR 10,8-2-LI, Black&Decker BDCDD12B и др. Существуют модели, в которых используются эти два материала одновременно.
Однофазного коллекторного двигателя с электронной системой управления – направление вращения и регулировка скорости, выбор режима работы – закручивание, выкручивание шурупов, сверление. Двигатель состоит из коллектора и статора. Подача питания на коллектор производится при помощи подпружиненных медных или графитовых щеток.

Планетарного редуктора с возможностью ограничения крутящего момента. Редуктор устанавливается на валу электродвигателя. В зависимости от модели шуруповерта данный узел выполняется из пластика или металла. Второй вариант характерен для профессионального исполнения.
Патрона, установленного на выходном валу редуктора.

Если это не сетевая, а аккумуляторная модель, то на ручке корпуса имеются крепления для подсоединения аккумулятора, обеспечивающие ему механическую связь с корпусом и электрическую связь с коллекторным двигателем. Также на корпусе есть кнопка пуска для включения шуруповерта. На некоторых моделях с ее помощью также регулируют скорость вращения путем изменения усилия нажатия.

Как видим, в шуруповерте могут быть электрические и механические неисправности. Рассмотрим их подробнее с указанием признаков, по которым можно идентифицировать поломку.

Читайте также: 10 лучших сетевых шуруповертов в 2017 году

Неполадки в электрической части

Признаками электрической неисправности девайса являются:

При нажатии на кнопку пуска устройство не включается или вращение патрона замедленное.
Инструмент работает, но наблюдается искрение и слышны щелчки.
Наблюдается сильный нагрев корпуса даже при непродолжительной работе.
Отсутствует какая-либо регулировка – скорости, направления вращения, режима работы.

Рассмотрим, какие неисправности могут вызвать признаки, описанные выше. Инструмент не включается и патрон вращается медленно по следующим причинам:

Разряжен или не заряжается аккумулятор.
Обрыв в электрической цепи между батареей и коллекторным двигателем.
Неисправность электродвигателя.

Если разряжена АКБ, ее необходимо зарядить или заменить на заряженную из комплекта – во многих моделях шуруповертов в комплекте идут 2 аккумулятора.

Причинами, почему не заряжается шуруповерт могут быть:

Поломка зарядного устройства.
Неисправность аккумулятора.

Поломка ЗУ выявляется замером напряжение на выходе из устройства и сравнения с паспортными данными. Вольтаж обычно составляет 10.8, 12, 14.4 или 18 вольт. Наиболее распространены 18В аккумуляторы. Причем величина измеренного напряжения в случае исправного ЗУ должна быть немного выше паспортной. Если же напряжение меньше или отсутствует, то зарядное устройство необходимо ремонтировать или менять. Самостоятельно отремонтировать это устройство можно, но необходимо разбираться в электронике.

Если же с ЗУ все в порядке, виноват аккумулятор. Он будет либо не выдавать напряжение, либо выдавать по величине меньше номинала. Например, аккумулятор Fieldmann FDUZ 50001 имеет номинальной напряжение 18 В, а выдает 10-11 вольт. В этом случае будет наблюдаться медленное вращение патрона. Необходимо заметить, что медленное вращение вызывается и механической неисправностью. Но в этом случае работа шуруповерта будет сопровождаться характерным шумом.

Догадаться, что вышел из строя именно этот узел можно также по его нагреву. Почему греется аккумулятор шуруповерта объяснить легко – либо плохой электрический контакт между ним и двигателем, либо плохой электрический контакт внутри этого узла, между банками батареи.

Как реанимировать аккумулятор шуруповерта? В первом случае необходимо попробовать обезжирить и зачистить контакты. Во втором – разобрать АКБ, если конструкция позволяет и перепаять контакты. Этот вариант под силу лишь человеку, имеющему опыт такой работы. Неисправной батареей можно объяснить и почему шуруповерт быстро разряжается.

Он либо не набирает паспортной емкости при зарядке, либо большая ее часть уходит в тепло из-за плохих контактов.

В первом случае АКБ подлежит безусловной замене. Во втором можно попытаться почистить или перепаять контакты. Правда, статистика показывает, что часто, даже в случае удачного восстановления батареи, надолго ее не хватает и, в конце концов, она заменяется.

Обрыв цепи между аккумулятором и двигателем – это воздушный зазор между контактами этих устройств. Обычно это происходит в случае неисправности кнопки пуска. Устраняется неисправность ее разборкой, ревизией деталей – их чисткой и промывкой в растворителе – спиртом или уайт-спиритом и зачисткой шлифовальной бумагой. Если кнопкой пуска регулируют еще и количество оборотов, как в модели DeWalt DCD710D2, то для ее ремонта необходимо знание электроники.

Одной из причин, почему шуруповерт не крутит является неисправность электродвигателя. Он подлежит разборке и осмотру. Вначале оцените состояние щеток. Очень частая причина неисправности – износ элементов, контактирующих с коллектором или ослабление пружины, которая осуществляет их прижатие. Если это так, то щетки заменяются. Если с ними все в порядке визуально осматриваются коллектор и статор на предмет выявления обрыва обмотки, а также мультиметром замеряется сопротивление ее обмотки. Если присутствует обрыв, межвитковое замыкание или замыкание на корпус, обмотку необходимо перемотать. Делается это на специальном оборудовании и точно не в домашних условиях.

Читайте также:

Как пользоваться шуруповертом? 5 основных правил

Теперь о том, почему искрит шуруповерт. Искры возникают в месте контакта щеток с коллекторными пластинами.Особенно это характерно для моделей большой мощности – Bosch GSR 6-45 TE и др.

Возможно искрение будет сопровождаться характерным потрескиванием. Возникает это явление в 2-х случаях:

Из-за плохого контакта, что связано с износом щеток.
Медленным вращением коллектора из-за большой механической нагрузки – сверлением в бетона с приложением больших усилий и т. д.

В первом случае необходимо щетки заменить. Во-втором – относиться к шуруповерту более бережно.

Сильный нагрев корпуса вызывается:

нагревом аккумулятора;
нагревом в месте контакта АКБ и электродвигателя;
искрением в месте контакта щеток и коллектора;
большим трением в планетарном редукторе.

Первые три причины мы подробно рассмотрели выше. Последнюю мы рассмотрим, когда будем разбирать механические неисправности.

Отсутствие какой-либо регулировки объясняется неисправностями:

В системе регулировании оборотов – устраняется заменой переключателя или его полной ревизией с осмотром и чисткой контактов, проверки работоспособности транзистора.
В переключателя направления вращения или переключателя режимом работы – сверловка, шуруповерт, ударный режим, устранение неисправности такое же, как и в первом случае.

Читайте также: ТОП-10 лучших производителей шуруповертов какая марка лучше

Неисправности механической части шуруповерта

О том,что с вашим девайсом что-то не в порядке в механике можно догадаться по следующими признакам:

При работе возникает посторонний шум, скрежет.
Сильная вибрация.
Патрон медленно, часто с рывками вращается или периодически останавливается.

Причинами наблюдаемых признаков являются:

Износ одного из подшипников коллектора.

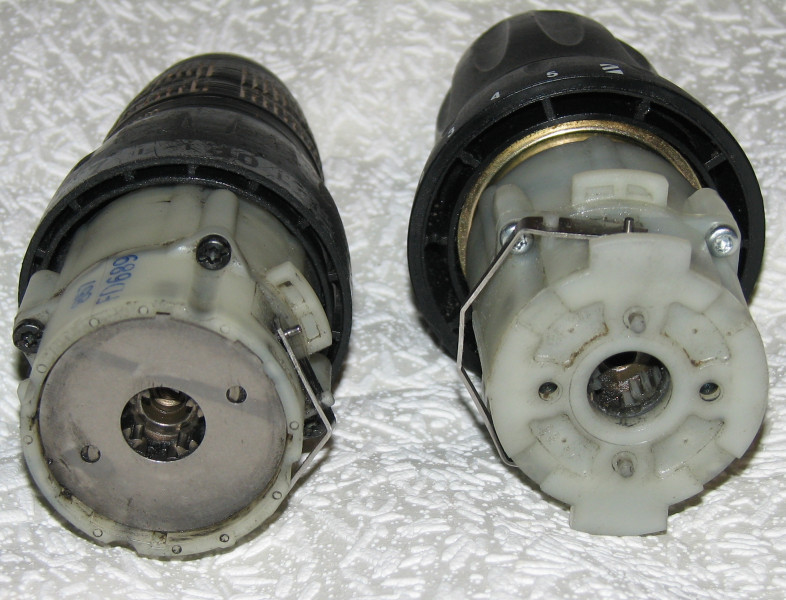

Неисправность планетарного редуктора:

износ опорного подшипника или втулки – одна из распространенных причин, почему трещит шуруповерт; в зависимости от модели, на бытовых шуруповертах ставятся втулки, на профессиональных – подшипники;
деформация вала;
износ зубьев шестерни – коронной, солнечной или одной из сателлитов;
излом стопорящего винта одного из сателлитов;
засорение конструкции редуктора – одна из причин, почему шуруповерт крутит медленно.

Локализация неисправности производится внимательным прослушиванием при работе. Помогает использование самодельного стетоскопа. Возьмите стальную трубку диаметром 10-15 мм и поочередно прикладывайте к различным частям корпуса шуруповерта. Так легко найти источник шума.

Все перечисленные неисправности, за исключением загрязнения, устраняются путем замены неисправной детали. Такая операция предполагает наличие определенных навыков и инструмент – плоскогубцы, набор отверток, молоток. зубило, набор гаечных ключей.

Читайте также: Как переделать аккумуляторный шуруповерт в сетевой: 3 основных метода

Неисправные детали и узлы можно заказать по интернету или попытаться заказать в какой-нибудь мастерской. Кстати, последний вариант, при хорошем исполнителе, поможет даже улучшить конструкцию шуруповерта. Например, в бытовой модели заменить пластиковый износившийся сателлит на стальной.

Теперь о патроне шуруповерта, в который вставляется хвостовик сверла, бита или хвостовик насадки. В зависимости от модели инструмента, патрон является или быстрозажимной, как Дніпро-М 1/2″х20 или с ключом, то есть в котором зажим производится при помощи специального инструмента. Самая частая неисправность этого узла – он плохо зажимает сверло, насадку или биту. Наиболее распространенная причина, почему шуруповерт не зажимает биту – износ конструкции – кулачков и других элементов патрона. В этом случае патрон необходимо менять. запчасти к нему не продаются, разве что попробовать их сделать самостоятельно.

Еще один распространенный случай неисправности патрона – после работы невозможно вытащить биту. Часто это происходит из-за ее деформации и больших нагрузок. Единственный способ вытащить инструмент – залить патрон керосином или WD-40 и попробовать вытащить плоскогубцами. В крайнем случае, зажать патрон в тиски и попробовать выбить из него застрявшую биту постукиванием по ней молотком.

Читайте также: Что лучше выбрать – дрель или шуруповерт для дома: 3 критерия выбора

Как видите, существует довольно много причин, почему не работает шуруповерт. Если говорить об электрических неисправностях, то для их обнаружения во многих случаях необходим мультиметр, например, Sturm MM12011, и умение пользоваться им.

При механических неисправностях ремонт инструмента проще. Но практически всегда необходима покупка новых комплектующих взамен изношенных. Однозначно то, что всегда для ремонта шуруповерта необходимо определенное умение. Поэтому нужно соблюдать правила безопасной и правильной эксплуатации этого инструмента.

Как заменить сверло на дрели: Milwaukee, DeWalt и другие!

Замена сверла проще и быстрее, чем вы думаете

Обучение замене сверла очень похоже, если у вас есть дрель Milwaukee, DeWalt, Black & Decker, Craftsman, Ryobi или другой марки. Тем не менее, существует несколько типов в зависимости от того, как вы используете термин «дрель». Независимо от того, какой тип у вас есть, это руководство может научить вас тому, что вам нужно знать.

Примечание редактора: Если вам нужна еще более подробная статья, ознакомьтесь с тем, что мы написали о том, как использовать дрель.

Как заменить сверло на дрели с быстрозажимным патроном

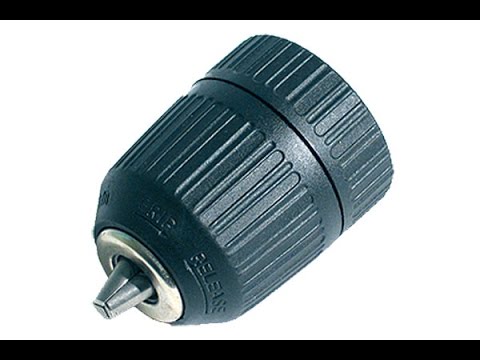

На сегодняшний день наиболее распространенным типом сверлильного патрона является быстрозажимной патрон. Скорее всего, ответ на ваш вопрос находится в этом разделе. В отличие от старой дрели вашего отца или дедушки, у которой к шнуру был прикреплен ключ причудливой формы, бесключевые патроны вообще не требуют инструментов.

Быстрозажимные патроны затягиваются и ослабляются простым вращением внешнего корпуса патрона. Поскольку вы держите дрель с патроном, направленным от вас, вращение против часовой стрелки сжимает губки вокруг сверла, а вращение по часовой стрелке ослабляет их.

Когда вы устанавливаете сверло в первый раз, ослабьте патрон (по часовой стрелке), пока он не станет достаточно широким, чтобы вставить в него сверло. Затем затяните его (против часовой стрелки), пока не почувствуете, что он начинает сопротивляться, а затем затяните еще немного.

Некоторые сверлильные патроны оснащены храповым механизмом. Если ваша дрель это сделает, вы почувствуете и услышите, как она щелкает, когда губки сжимаются вокруг сверла.

Чтобы снять сверло, просто поверните патрон по часовой стрелке, пока не почувствуете, что сверло освободилось.

Совет для профессионалов: Если вы меняете сверло, и оно странно качается при нажатии на спусковой крючок, возможно, оно не находится по центру между губками. Ослабьте патрон и убедитесь, что все зубья входят в зацепление с битой, когда вы зажимаете их обратно.

Как извлечь застрявшую биту из быстрозажимного патрона

Иногда сверлильный патрон может так сильно затянуть сверло, что его трудно ослабить. В этом случае лучше всего взять пару регулируемых плоскогубцев (Channellocks). Установите их на ширину, которая захватывает патрон снаружи, и используйте дополнительный рычаг от рукояток, чтобы ослабить его.

Может быть полезно слегка зажать дрель в тисках, чтобы получить дополнительную руку.

Три предупреждения , однако. Цельнометаллические патроны довольно прочны, но вы можете повредить пластиковые пассатижами, если приложите к патрону слишком много силы.

Точно так же вы можете повредить корпус дрели, если решите поставить ее в тиски и приложить слишком большое усилие.

Наконец, никогда, никогда не пытайтесь ослабить патрон, зажав его в тисках и нажав на спусковой крючок. С силой некоторых современных упражнений даже у самых сильных профессионалов не хватает силы рук, чтобы удержать дрель от хлестких движений и травм запястий и локтей.

Как заменить сверло на дрели с патроном с ключом

Несмотря на то, что большинство современных патронов не имеют ключа, существуют модели с ключом. Хотя общий принцип аналогичен.

Сначала вставьте кончик ключа дрели в соответствующее отверстие на патроне. Возможно, вам придется немного повернуть его, чтобы зубья могли скользить вместе. Оттуда поверните ключ по часовой стрелке, чтобы ослабить патрон, и против часовой стрелки, чтобы затянуть его.

Как заменить сверло на ударном шуруповерте/ударной дрели

Некоторые называют ударный инструмент ударной дрелью. 10 лет назад мы могли бы возразить, что это неправильный термин. Однако сегодня существуют сверла с шестигранным хвостовиком 1/4 дюйма, специально предназначенные для работы с ударным шуруповертом. Технически это делает его ударной дрелью.

Вместо патрона у ударного гайковерта спереди имеется цанга. Чтобы заменить сверло, вытяните внешнюю часть цангового патрона, чтобы высвободить находящееся там сверло. Вы также вытаскиваете его, чтобы установить новый. Очень просто.

Некоторые ударные драйверы имеют обновления, которые еще больше упрощают процесс. Существуют конструкции с установкой биты одной рукой, которые позволяют вставлять биту без необходимости тянуть за цангу.

Также есть цанги с активным выбросом биты. У них есть пружина, которая выталкивает сверло, когда вы вытягиваете цангу, поэтому вам не нужно класть руки на горячую дрель или насадку.

Вы узнали, зачем пришли? Если мы не ответили на ваш вопрос, пожалуйста, оставьте нам комментарий, и мы сделаем все возможное, чтобы ответить на него для вас!

Хотите узнать больше о дрели и ударном шуруповерте, о которых мы рассказали в этой статье? Ознакомьтесь с подробной информацией о топливной перфораторе и ударном шуруповерте Milwaukee M18 4-го поколения!

Как заменить механизм патрона SDS

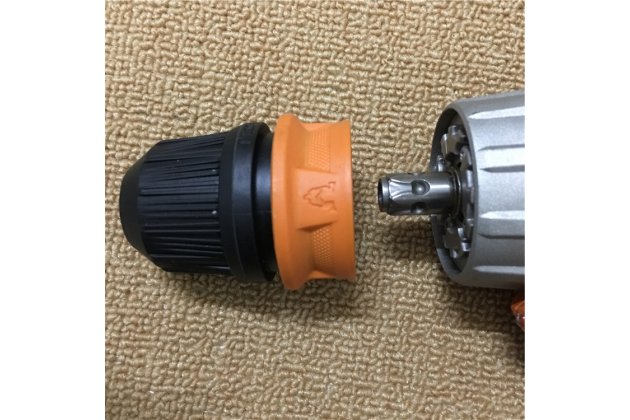

Как заменить сверлильный патрон

В этом руководстве Toolstop University мы покажем вам, как заменить механизм SDS на вашей дрели. Если вы предпочитаете смотреть, а не читать шаг за шагом, есть видео, которое проведет вас через шаги ниже.

Существуют некоторые споры о том, что означает SDS, при этом некоторые источники ссылаются на «систему шлицевого привода» или «специальную прямую систему». Однако вполне вероятно, что термин SDS происходит от немецкой фразы «Steck-Dreh-Sitz» , что буквально означает «вставить-скрутить-удержать». И это потому, что технология была первоначально разработана немецким гигантом электроинструмента Bosch еще в 70-х годах.

Идея SDS заключается в том, что сверло вставляется в патрон и закручивается, фиксируя его на месте. Это важно для перфораторов, особенно при сверлении или долблении кирпичной кладки.

Бит фиксируется в патроне SDS благодаря шарикоподшипнику. Однако, когда этот шарикоподшипник изнашивается или теряется, бита больше не будет фиксироваться на месте. Это когда вам нужно будет изменить механизм патрона SDS.

Как заменить патрон SDS

Инструменты, необходимые для замены патрона SDS:

Тюбик со смазкой
Маленькая отвертка
Щипцы для стопорных колец

Мы перечислили простые шаги по замене патрона SDS ниже, но вам может быть полезно сначала посмотреть нашу эксклюзивную демонстрацию:

Шаг 1: Откройте механизм патрона

Убедитесь, что дрель отключена от источника питания. Затем оттяните втулку патрона и с помощью небольшой отвертки снимите резиновый колпачок.

Теперь, когда крышка снята, внешняя втулка патрона соскользнет.

Шаг 2: Снимите стопорное кольцо

С помощью плоскогубцев сожмите стопорное кольцо, затем поднимите его и снимите с патрона. Это, в свою очередь, позволяет снять фиксатор шарикоподшипника, часть патрона, которая захватывает биту SDS.

Наконец, на этом этапе снимите пружину.

Шаг 3: Подготовка патрона

Вы увидите шарикоподшипник, находящийся в прорези патрона. Этот шарик входит в углубление на вашей бите SDS, фиксируя ее в патроне. После распаковки сменного патрона SDS используйте смазку для смазывания хвостовика, на котором будет стоять новый шарикоподшипник.

Шаг 4. Установка нового шарикоподшипника

Теперь установите новую пружину на хвостовик, а затем изогнутую блюдцеобразную шайбу. В этот момент вставьте новый шарикоподшипник в паз.
