замена ведущей звездочки на бензопиле Штиль 180 и Партнер, видео


Цепная передача бензопилы любой конструкции определяет работоспособность инструмента. Тем более, что в процессе эксплуатации цепь растягивается, а зубья ведущей звёздочки изнашиваются. Неграмотный подбор звёздочки резко снизит долговечность зубьев бензопилы, а её неверная наладка приведёт к преждевременному износу.

Как определить, что нужна замена звездочки

На форумах, среди владельцев пил, часто возникает вопрос «Когда нужна замена звездочки и как это определить?». Замена выполняется в двух случаях:

  1. Цепь плохо крутится, ее заклинивает.
  2. При визуальном осмотре выявляется, что физический износ слишком велик.

По инструкции, предельно допустимое отклонение размеров звездочки допускается 0,5 мм. Если этот показатель превышен, то бензопила будет ощутимо вибрировать, а это отразиться на состоянии подшипников коленвала и всего инструмента в целом.

Специалисты утверждают, что срок работы звездочки вдвое больше, чем одной цепи. Но на самом деле, владельцы часто заменять звездочку только после 2-3 замен цепи, фактически доводя до полного истирания режущих кромок. Вследствие чего приходит покупать ремонтный комплект и производить полную замену деталей.

Немного о правилах работы узла

Независимо от марки производителя (Shtil, Husqvarna, Partner, Patriot, Makita) бензопилы подразделяются на домашние, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовления компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это определяет выбор материала ведущей звездочки для бензопилы, ее конструкции и конструкции пильной цепи.

Работоспособность инструмента будет определяться тем, как работает «цепочка-звездочка». В большинстве случаев пользователи используют один из двух вариантов:

  • Цепь работает до полного износа зубов, а затем одновременно заменяются как пильное полотно, так и звездочка;
  • Периодическая замена цепи, имеющая разный шаг, и каждая из них потребует своей собственной звездочки.

Выбор варианта часто определяется отношением владельца к его инструменту. Если это все равно, что пиление (древесина или застрявшая в ней стальные скобы, шурупы и т. Д.), То вы можете остановиться на первом варианте. Однако цепочку придется периодически корректировать, тем самым снижая производительность работы на бензопиле.

Строго рекомендуется не оставлять старую цепочку с новой звездочкой и наоборот. Когда износ пилы изношен, вероятность того, что шаг зубов не соответствует, составляет практически 100%. Поэтому в начальный момент запуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растягивается, «подстраиваясь» к звездочке, либо если один из зубов на ведущей звездочке ломается.

Кроме того, стоит обратить внимание на работу подшипникового узла вала ведущей звездочки. Когда пила работает в режиме рабочей скорости, вращается только коленчатый вал. Но все бензопилы периодически работают и работают на холостом ходу, когда подшипник вращается. При отсутствии смазки износ сиденья происходит, и, как следствие, дополнительное избиение зубов по-прежнему является работоспособной цепной трансмиссией.

Способы, помогающие продлить ресурс цепной звездочки

Чтобы увеличить ресурс ведущей звездочки необходимо придерживаться следующих правил:

  • Эксплуатировать около 3 цепей.
  • Проводить техобслуживание подшипника звездочки. Следить, чтобы он всегда был смазан качественной смазкой. Отлично подойдет стандартный смазочный материал от

Если вы хотите сэкономить и самостоятельно заточить звездочку, то лучше этого не делать. Ее стоимость не так велика, а попытка восстановить деталь своими руками может обернуться против вас. Специалисты рекомендуют не экономить на этом и при первых признаках износа, приобретать и ставить новую звездочку.

Натяжение цепи

Цепь бензопилы вместе с направляющей шиной при эксплуатации испытывают наибольшие нагрузки, в отличие от других частей бензопилы. Со временем она удлиняется в размерах за счет расточки зазоров в соединительных звеньях. Этот процесс происходит абсолютно с любыми видами цепей, поэтому при эксплуатации бензопилы необходимо периодически следить за правильным натяжением цепи и ее износом.

От состояния цепи зависят:

  • срок ее жизни;
  • безопасность работы по валке леса или роспуску древесины;
  • ресурс ДВС.

Если цепь перетянута, то снижается эффективность распиловочных работ, повышенным нагрузкам подвергаются мотор и трансмиссия. Направляющая шина сильно нагревается за счет повышенного трения, режим работы бензопилы уходит в перерасход топливной смеси.

Проблемы, связанные с особенностями конструкции и отличия разных моделей

Уникальность электропил и бензопил от ведущих производителей в том, что они имеют особенную конструкцию. Чтобы заменить привод необходимо разобрать сцепление и рядом находящиеся узлы. Фактически, пилу придется полностью разобрать. Чтобы у владельца была возможность разобрать пилу самостоятельно, в комплекте с ней продается специальный ключ.

Китайские модели несколько отличаются от европейских аналогов тем, что звездочки расположены немного по-другому. В моделях более раннего года выпуска приходилось менять барабан с приводом, а в современных бензопилах смена шестерни значительно облегчена.

Похожие записи

В неких ситуациях у обладателей бензопил может появляться некоторая неурядица в осознании всех обозначений маркировки цепей для этих инструментов. По итогу это приводить к плохим покупкам. Выбор бензопил часто определяется только несколькими основными аспектами, одним где является шаг цепи. Данный показатель помогает выделить будущие способности инструмента, в часности его скорость распила, также по нормам должен соответствовать уровню мощности мотора. Насколько маркируются цепи? Попробуем разобраться!

Шаг – это промежуточное расстояние меж 3-мя заклёпками, которые размещаются рядом. Для правильного вычисления шага цепи следует произвести застыл расстояния меж осями трёх заклёпок, размещённых поблизости себя. В облике формулы это состоит в следующем:

Где, L – это величины длины шага, которая в бензопилах охарактеризовывает степень удалённости 2-ух зубьев в отношении между собой;

S – значение промежутка меж 2-мя последними заклёпками из трёх.

Величина шага а возможно также равна длине расстояния меж 2-мя примыкающими хвостовиками.

Закономерность: чем чем просто будет расстояние меж режущими зубцами, тем поглубже они будут заходить в распиливаемый материал

Путём роста размера шага цепи становится вероятным увеличение производительности бензопилы. Но, в схожем случае меняется степень прилагаемого усилия для воплощения вращения приводной звёздочки. Чем выше шаг цепи, тем большей подойдет мощность движков и не просто физических сил затрачивается для её протяжки при распиловке материалов.

С учётом величины шага, сегодня цепи делятся не несколько подтипов:

Самостоятельная замена барабана сцепления с цепной звездочкой

Если вы решили самостоятельно менять цепную звездочку, то учитывайте при покупке запасных частей тип барабана. Обычно, вместе с заменой барабана и цепи осуществляют замену и подшипников. Чтобы не ошибиться, покупайте специальный ремонтный комплект, наиболее подходящий к вашей модели. Обычно, в комплекте к бензопиле и электропиле состоит из ведущей приводной звездочки и подшипника. Чтобы сменить приводную шестерню надо подготовить следующие инструменты:

  • Вспомогательный ключ;
  • Молоток;
  • Отвертка;
  • Смазка для подшипника;
  • Стопор поршня механизма;
  • Съемник центробежного механизма.

Устройство системы сцепления бензопилы

На бензопилах Хускварна, Штиль, Партнер и большинстве моделей других известных брендов устанавливается сцепление центробежного типа. Оно включается автоматически при наборе двигателем определенной частоты вращения.

Корзина сцепления имеет форму диска. В нем есть подвижные фрикционные накладки, способные передвигаться в радиальном направлении. В обычном состоянии они прижимаются встроенными пружинами к центру, не касаясь барабана ведущей звездочки цепной передачи.

При выходе двигателя на нормальный режим с заданным числом оборотов вала, на котором крепится корзина сцепления, возникают центробежные силы, превышающие усилие пружин. Элементы с фрикционными накладками смещаются в стороны, прижимаясь к внутренним поверхностям барабана звездочки, которая начинает вращаться с необходимой частотой. Такая система способна уберечь двигатель от серьезных повреждений в случае заклинивания цепи.

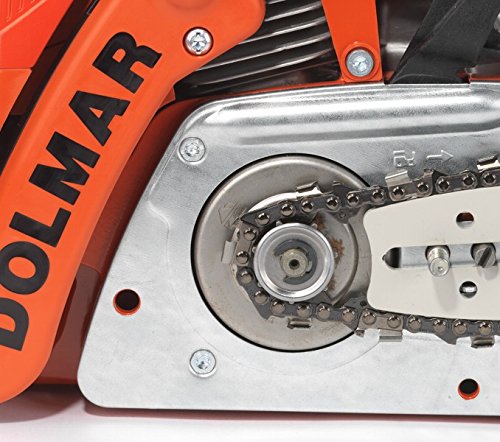

В зависимости от модели, звездочка располагается снаружи или внутри агрегата сцепления. В целях безопасности весь этот узел с частью направляющей шины закрывается защитной крышкой.

Порядок проведения действий по откручиванию и замене звездочки

  1. Снять крышку, пильную гарнитуру, достать шину и цепь.
  2. Снять воздушный фильтр.
  3. Выкрутить свечу и на ее место вставить стопор поршня. Он зафиксирует положение поршня.
  4. Установить съемник сцепления и выкрутить муфту сцепления.
  5. Доступ к звездочке свободен и теперь ее надо открутить и снять.
  6. Провести визуальный осмотр барабана и в случае необходимости заменить барабан и венец новыми. Если остальные детали имеют следы явного износа, то их нужно заменить.
  7. Если детали в порядке и не требуют замены, то пила собирается в обратном порядке.

Важно! Не старайтесь заменить звездочку без специальных инструментов, так как можно что-то сломать или нарушить.

Альтернативные решения

Последовательность рабочих моментов идентична практически для всех известных моделей на отечественном рынке бензопильной техники. Специалисты советуют использовать для замены фирменную деталь.

Если речь идет о модернизации данного узла, целесообразность такого изменения следует уточнить консультацией у опытного специалиста.

Лучший вариант — покупка ремонтного комплекта, в состав которого также входит сменный подшипник. Кроме ключа, может потребоваться индивидуальный для каждой модели съемник барабана сцепления, металлический или пластиковый стопор для фиксации поршня в заданном положении.

Важность правильной конфигурации цепочки

Нормальная работа бензопилы вызывает вибрации, которые могут значительно ослабить натяжение цепи лопастями или гайками, предназначенными для ее крепления. Цепь растягивается во время интенсивного использования и плохо фиксируется на зубцах цепных пил, что может создать небезопасные условия для оператора. Правильная работа инструмента включает в себя проверку всех гаек и болтов до и во время использования для обеспечения безопасности. Если цепные гайки слишком свободны на зубах пилы, вам, скорее всего, потребуется правильно вытащить цепь, а затем затянуть лезвие.

Читайте:

Смазка Бензопилы Штиль 180 Бензопила Stihl MS 180 употребляется для подготовки припаса дров в личных домах и маленьких хозяйствах, облагораживания садового участка, кронирования кустарников, с ее помощью есть вариант расчистить площадку и делать различные работы различного уровня трудности, в часности валку деревьев и распил древесной породы. Это вправду многофункциональное …

Бензопила Штиль Не Развивает Обороты Причины… Почему глохнет бензопила когда нажимаю на газ: предпосылки и решение Нередки случаи, когда обладатели бензопил сталкиваются с их поломкой и совсем непринципиально, какая модель такового рода техники, потому что нрав поломок фактически у всех однообразный. Ну, вот бензопила заглохла и что далее? Непременно, можно отнести технику в спец сервисы, кот…

Перед началом работы всегда помните о своей собственной безопасности и используйте защитные кожаные перчатки и защитные очки. Бензопилу следует размещать на плоской поверхности, например, на верстаке или столе. Перед тем, как использовать его, необходимо полностью охладить двигатель. Затем, чтобы предотвратить случайный запуск пилы, снимите провод с вилки свечей зажигания. Теперь вы можете начать настройку цепи.

поменять, замена ведущей звезды на хускварна, штиль, партнер, карвер, заменить, открутить

Немного о правилах эксплуатации узла

Независимо от бренда производителя (Штиль, Хускварна, Партнер, Патриот, Макита ) бензопилы подразделяют на бытовые, полупрофессиональные и профессиональные. Разница, однако, заключается не в качестве сборки или изготовлении компонентов, а в классе выполняемых задач, производительности и длительной мощности привода. Это предопределяет выбор материала ведущей звёздочки для бензопилы, её исполнение и конструкцию пильной цепи.

Работоспособность инструмента будет определяться способом эксплуатации пары «цепь-звёздочка». В большинстве случаев пользователи пользуются одним из двух вариантов:

  • Цепь эксплуатируется вплоть до полного износа зубьев, а тогда уже одновременно заменяется как пильное полотно, так и звёздочка;
  • Периодическая замена цепей, имеющий разный шаг, и для каждой потребуется своя ведущая звёздочка.

Выбор варианта часто определяется отношением хозяина к своему инструменту. Если всё равно, что пилить (дерево или застрявшие в нём стальные скобы, шурупы и пр.), тогда можно остановиться на первом варианте. Цепь, правда, придётся периодически править, снижая тем самым производительность работы на бензопиле.

Категорически не рекомендуется оставлять старую цепь при новой звёздочке и наоборот. При изношенности пильного полотна вероятность того, что шаг зубьев не совпадёт – практически стопроцентный. Поэтому в начальный момент пуска оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам. В результате либо цепь преждевременно растянется, «подстраиваясь» под звёздочку, либо при ударе лопнет один из зубьев на ведущей звёздочке.

Кроме этого, стоит акцентировать внимание и на работе подшипникового узла вала ведущей звёздочки. При работе пилы в режиме рабочих оборотов вращается только коленчатый вал

Но все бензопилы периодически функционируют и на холостых оборотах, когда подшипник вращается. При недостатке смазке происходит износ посадочного места, и – как следствие – дополнительное биение зубьев ещё вполне работоспособной цепной передачи.

Из этого следует, что при замене цепи и ведущей звёздочки для бензопилы неплохо одновременно заменить и подшипник.

Альтернативные решения

Последовательность рабочих моментов идентична практически для всех известных моделей на отечественном рынке бензопильной техники. Специалисты советуют использовать для замены фирменную деталь.

Если речь идет о модернизации данного узла, целесообразность такого изменения следует уточнить консультацией у опытного специалиста.

Лучший вариант — покупка ремонтного комплекта, в состав которого также входит сменный подшипник. Кроме ключа, может потребоваться индивидуальный для каждой модели съемник барабана сцепления, металлический или пластиковый стопор для фиксации поршня в заданном положении.

Что надо знать о конструкции ведущих шестерней на бензопилы

Эксплуатация бензопилы может длиться достаточно долго, пока не возникнет потребность замены вышедших из строя деталей. Ведущая звездочка или шестерня, посредством которой происходит передача крутящего момента с коленчатого вала на цепь, имеет большой эксплуатационный ресурс. Однако и он заканчивается, что приводит к необходимости замены детали. Перед тем, как это сделать, будет полезно узнать о том, какими бывают бензопильные звездочки.

Звездочки сборного и цельного типа

Ведущие шестерни выпускаются двух видов — цельные или цельнолитые вместе с барабаном и сборные. Разница между этими деталями не только во внешней конструкции, но еще и в эксплуатационных особенностях, о чем обязательно будет интересно узнать владельцам бензопил.

  1. Цельные — они состоят из барабана со ступицей и напрессованным зубчатым венцом. Деталь изготавливается методом литья. Недостаток такого типа звездочек в том, что при необходимости их замены, нужно менять полностью всю деталь. Есть и преимущества у таких вариантов приводных механизмов, главным из которых является продолжительный эксплуатационный ресурс. Зубья таких приспособлений отламываются крайне редко, и только в тех исключительных случаях, когда уместен брак. Вторым преимуществом является отсутствие проблемы с поиском деталей, так как они имеются во всех специализированных магазинах. Если возникает потребность замены цельной шестерни на бензопиле, то надо знать о том, что такие устройства стоят дороже, чем сборные.
  2. Сборные — мало кто знает об их преимуществах. Сборными их называют по причине того, что в качестве звездочки выступает сменный венец. Он насаживается на ступичный выступ барабана со шлицами, и приводит в движение цепь. Достоинство таких звездочек в том, что изнашивается венец, который стоит недорого. При его износе не нужно менять весь барабан полностью, что позволяет сэкономить на устранении поломки. Недостаток в том, что найти такие венцы проблематично. Связано это с тем, что деталь имеет низкую себестоимость, но при этом требует больших расходов на изготовление.

Если возникла необходимость заменить ведущую звездочку на бензопиле, то первым делом нужно уточнить, какой тип детали установлен на инструменте. Производители разных моделей бензопил оснащают их ведущими шестернями как сборного, так и цельного типа. Чем они отличаются между собой, уже известно. Стоит только добавить следующее:

  • оба типа деталей являются взаимозаменяемыми, только замена осуществляется совместно с приводным барабаном;
  • по надежности выигрывают сборные устройства, посредством которых обеспечивается эффективное соединение с цепью инструмента;
  • кроме надежности, сборные типы отличаются плавностью хода цепи, что достигается за счет присутствия люфта между выступом со шлицами на барабане и венцом;
  • за счет наличия люфта, увеличивается эксплуатационный ресурс выступов на барабане, но при этом вся нагрузка ложится на сменный венец.

Сборные устройства отличаются шумностью по сравнению с цельными, но при этом они более эффективны. Часто случается так, что найти сменный венец для звездочки бензопилы не удается, что приводит к необходимости установки цельного барабана.

Интересно знать! Барабан на бензопиле практически не изнашивается, поэтому использование цельных звездочек для привода цепи в движение является нерациональным.

Признаки неисправности сцепления бензопилы

Центробежная муфта сцепления бензопилы работает до той поры, пока из строя не выйдет один из ее штатных элементов. О поломке механизма оператору подскажут следующие признаки:

постоянное вращение цепи при нестабильной работе силового агрегата – основная причина этой поломки заключается в лопнувшей стальной пружине. Чтобы решить проблему, потребуется замена пружины сцепления бензопилы

При этом важно учитывать конструктивные особенности механизма. К примеру, в устройстве бензопил бренда Stihl предусмотрены 3 пружины и столько же кулачков, а в моделях марки Husqvarna встроена всего 1 пружина и 2 кулачка

Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм;
постоянное вращение цепи с образованием посторонних звуков со стороны сцепления – это происходит при слетевшей пружине и перегреве или повреждении кулачка. Чтобы найти причину поломки, нужно разобрать сцепление. Если кулачки посинели, значит они перегрелись. Это происходит из-за постоянной работы с бензопилой при включенном инерционном тормозе или в результате эксплуатации инструмента с тупой режущей цепью. Чтобы устранить поломку, потребуется полностью заменить сцепление;
частые пробуксовки сцепления – причина поломки заключается в лопнувшей металлической пружине. Чтобы отремонтировать бензоинструмент, потребуется заменить весь механизм.

В каждом из этих случаев необходимо разобрать сцепление и осмотреть все его внутренние детали. Помимо замены неисправных элементов оператору также потребуется тщательно очистить механизм от пыли и мелких опилок – это продлит сроки эксплуатации остальных элементов заводской муфты.

Основные неисправности, их причины и способы устранения:

  1. Если цепной механизм постоянно вращается при неустойчивой работе силового агрегата. Это может быть вызвано вышедшей из строя пружиной. В этом случае рекомендуется заменить поврежденный механизм на новый.
  2. Во время перемещения цепи слышны посторонние шумы. Эта проблема может быть связана с перегревом кулака или лопнувшей пружиной. Необходимо провести внешний осмотр системы и заменить все износившиеся элементы.
  3. Если поломка связана с тем, что сцепное устройство часто пробуксовывает, нужно полностью заменить механизм.

Дополнительно: Какую марку бензопилы выбрать: производство хороших моделей в Европе, Азии и России

Замена барабана сцепления

Следует помнить, что при покупке деталей для бензопилы необходимо учесть тип барабана. Если самостоятельно нет возможности это определить, тогда стоит обратиться за помощью к специалисту. В случае замены барабана и цепи одновременно, следует поменять и подшипники барабана. Необходимо приобрести заранее ремонтный комплект, который будет заменен, а также подготовить инструменты для ремонтных работ, такие как:

  • универсальный ключ;
  • стопор поршня механизма;
  • съемник.

Действия, которые проводятся при замене деталей бензопилы:

  1. Первым делом нужно снять гарнитуру пилы. Гайки, крышки и шины можно открутить при помощи универсального ключа, идущего в комплекте с бензопилой.
  2. После этого нужно снять крышку и вынуть цепь.
  3. Далее следует снять воздушный фильтр.
  4. Потом необходимо выкрутить свечу пилы. Она вывинчивается при помощи того же универсального ключа.
  5. В отверстие, где была вкручена свеча, нужно вставить стопор, с помощью которого можно зафиксировать положение поршня в цилиндре.
  6. Съемник сцепления необходимо установить в разъем универсального ключа.
  7. Затем при помощи получившейся конструкции следует выкрутить муфту сцепления. Все это необходимо выкручивать по часовой стрелке.
  8. После того как муфта будет выкручена, освободится подход к внутренним деталям, что позволит без проблем снять звездочку.

Во время установки новых деталей нужно хорошо проверить состояние сепаратора сцепления. Особого внимания требуют пружины центробежного механизма и кулачки. Если данные детали сильно повреждены и непригодны к эксплуатации, то их также нужно заменить. В случае если после разборки инструмента не было обнаружено износа деталей, тогда следует собрать бензопилу в обратной последовательности. Чтобы не возникло трудностей при сборке инструмента, каждую деталь можно записывать на листе бумаги или фотографировать в правильной последовательности на смартфон или фотокамеру, если такое имеется. Закручивать все детали нужно против часовой стрелки.

Стоит помнить, что при замене деталей на бензопиле в домашних условиях необходимо все делать очень осторожно, чтобы не повредить какие-либо механизмы. Если следовать всем инструкциям, которые приведены выше, то замена звездочки не составит огромного труда, а, наоборот, поможет приобрести опыт в данном деле

Главное в этой процедуре – это наличие различных приспособлений и специальных инструментов. Без этого замена деталей бензопилы может неудачно закончиться. В случае замены деталей самостоятельно, после окончания процедуры необходимо все тщательно проверить, иначе это может привести к негативным последствиям и сбою в работе самого инструмента.

Детали привода бензопилы – ключевые и высоконагруженные. От них зависит производительность и работоспособность всего агрегата. В ходе работы они изнашиваются — цепь удлиняется, а шина и зубья приводной звездочки снашиваются. Правильный выбор деталей на замену и точная наладка позволят продлить срок службы инструмента и избежать повышенного износа и поломок.

Ремонт сцепления: нюансы процесса

При самостоятельном обслуживании муфт сцепления необходимо знать, что:

  • несколько пилы имеют шайбу, которая находится как между звездочкой и сцеплением, так и звездочкой и мотором. Учитывайте это при ремонте;
  • спецпружина привода масляной помпы не должна повредиться в ходе разборки, а так же подлежит возврату на первоначальную позицию. В противном случае цепь будет недополучать смазку или вообще перестанет смазываться.

Инструмент, побывавший в ремонте, должен пройти проверку на предмет надежности болтовых стяжек, подачи смазки к цепи и исправности мотора (он должен плавно включаться и ровно работать). Лишь после этого его можно эксплуатировать.

https://youtube.com/watch?v=3NHDu644T1c

Алгоритм самостоятельной замены звездочки на бензопиле

Процесс смены приводного механизма цепи на инструменте не трудный, и с задачей справится даже новичок

При этом важно учитывать некоторые особенности, о которых узнаете из этого раздела. В силу того, что звезды на агрегатах бывают цельными и сборными, то и процедура их замены соответственно будет отличаться

Как заменить звездочку со сменным венцом


Если ваша бензопила оснащена ведущей шестерней сборного типа, то замене подлежит только венец. Он стоит недорого, и перед его покупкой, необходимо уточнить шаг цепи. Процесс установки новой детали выполняется в следующей последовательности:

  1. Снять кожух, открутив две гайки.
  2. Демонтировать шину вместе с цепью, предварительно ослабив натяжение гарнитуры.
  3. Снять пластиковую крышку с последующим демонтажем воздушного фильтра.
  4. Выкрутить свечу зажигания, что выполняется с целью стопорения поршня.
  5. В отверстие цилиндра всунуть плотный и прочный канат, предварительно переместив поршень в ВМТ. При помощи каната стопорится коленчатый вал, что выполняется для выкручивания муфты на бензопиле.
  6. Далее приступаем к вывинчиванию муфты, для чего понадобится специальный ключ. Если в комплектации к бензопиле такой ключ не прилагается, тогда подойдет обычный рожковый. Однако лучше всего воспользоваться ключом для УШМ, который идеально подходит для вывинчивания муфты.
  7. Для вывинчивания муфты, необходимо вращать ее в направлении по часовой стрелке.
  8. После вывинчивания муфты, остается демонтировать барабан вместе с венцом.
  9. Осмотреть целостность подшипника, который насажен на валу. При необходимости его рекомендуется также заменить и смазать.
  10. Произвести замену сменного венца, и выполнить сборку механизма в последовательности обратной снятию.

Выше описана инструкция по снятию муфты на бензопиле для замены ведущей звезды. Аналогично осуществляется смена цельного устройства. Такой тип расположения детали называется внутренним. Для его замены необходимо выполнить демонтаж муфты. Если на бензопиле стоит цельная деталь с наружным расположением, тогда процесс смены будет отличаться.

Интересно знать! На бензопилах цельные и сборные звездочки могут располагаться как снаружи, так и внутри. Принцип замены будет отличаться в зависимости от расположения звездочки.

Как заменить цельную звездочку с наружным расположением


Процесс замены звездочки с наружным ее расположением выполняется в следующей последовательности:

  1. Чтобы снять шестерню наружного расположения, нужно демонтировать защитный кожух, выкрутив две гайки.
  2. Снять цепь и шину, ослабив натяжение.
  3. Очистить инструмент от загрязнений.
  4. Снять стопорное кольцо при помощи отвертки.
  5. Под кольцом расположена шайба, препятствующая смещению цепи при ее вращении.
  6. Снять барабан, и выполнить его замену.
  7. Процесс сборки выполняется в обратной последовательности.

Процесс замены звездочек с наружным их расположением выполняется намного быстрее и проще, так как отсутствует потребность стопорить коленчатый вал двигателя.

После окончания работ следует выставить натяжение цепи. Как видно, вовсе не обязательно сдавать бензопилу в ремонт, когда возникает необходимость замены приводного механизма цепи.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

  • универсальный ключ, который поставляется в комплекте с бензопилой;
  • стопор поршня, может быть изготовлен из пластика или металла;
  • спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Читать также: Пила с мелкими зубьями

Советы: как снять звездочку с бензопилы

  • Особенности барабана сцепления в бензопилах
  • Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Снятие и замена муфты своими руками по инструкции

О том, как снять сцепление на бензопиле, знают далеко не многие пильщики. Конструктивное исполнение механизмов на разных моделях бензопил отличаются, но принцип работы везде одинаковый. Процедура демонтажа также практически идентична, поэтому далее рассмотрим, как открутить муфту на бензопиле с внутренним расположением звездочки.

Первоначально понадобится подготовить необходимые инструменты:

  • Специальный ключ, который называется съемником. Он зачастую поставляется вместе с бензопилой
  • Отвертка для вывинчивания винтов, которыми крепится защитный кожух
  • Свечной ключ — используется для вывинчивания крепления кожуха и шины (идет в комплекте с инструментом)
  • Веревка — для того, чтобы застопорить коленчатый вал. Лучше использовать асбестовую, но для этой цели подойдет любая. Веревка используется на тот случай, если в комплекте к инструменту не прилагается специальный стопорящий ключ для поршня

Если демонтаж выполняется с целью замены, то соответственно понадобится заранее подготовить новый механизм. При покупке новой муфты нужно только знать точную марку бензопилы, так как устройства отличаются по наружному диаметру, резьбе и конструкции рабочего механизма. Инструкция, как снять муфту сцепления на бензопиле имеет следующий вид:

  1. Первоначально необходимо выкрутить крепежные гайки кожуха и шины
  2. Снять кожух с ручным тормозом, а также цепь и шину
  3. После этого переходим к снятию пластиковой крышки, чтобы добраться до свечи зажигания. Для этого отверткой вывинчиваются крепежные элементы, и демонтируется крышка вместе с воздушным фильтром
  4. Вывинчивается свеча зажигания бензопилы при помощи свечного ключа
  5. В свечное отверстие цилиндра нужно просунуть веревку (установить специальный ключ при его наличии). Это делается для того, чтобы застопорить коленчатый вал. Если диаметр веревки в несколько раз меньше размера свечного отверстия, можно на ней сделать узлы
  6. Далее приступаем к вывинчиванию самой муфты. Для этого берем специальный ключ, который должен быть в комплекте. Если ключа нет, то можно воспользоваться инструментом от УШМ или сделать самостоятельный съемник, что также не составит труда
  7. Шлицы ключа необходимо установить в отверстия муфты, после чего приступить к вращению детали. Вращать необходимо в направлении по часовой стрелке. Обычно производители указывают направления для откручивания в виде стрелочки
  8. При вращении муфты поршень достигнет верхней мертвой точки, после чего застопорит коленчатый вал. Далее приложив небольшое усилие, произойдет срывание сцепления с последующим выкручиванием механизма
  9. Выкрученная муфта демонтируется с бензопилы. При необходимости также извлекается барабан со звездочкой

Процедура вовсе не трудная, и занимает не много времени. Сборка выполняется в порядке обратном снятию. Во избежание каких-либо неисправностей, рекомендуется устанавливать полностью идентичное сцепление на соответствующую модель инструмента.

Это интересно! Аналогичным образом выполняется процедура снятия и замены сцепления для всех марок бензопил Хускварна, Партнер и другие.

https://youtube.com/watch?v=Bim7K73ZZeE%3F

Как снимается и меняется звездочка на бензопиле

Перед тем, как снять и заменить звезду на бензопиле, нужно убедиться в том, что деталь не подлежит дальнейшей эксплуатации. Для этого нужно осмотреть деталь, а фото новой и изношенной звёздочки бензопилы изображено на фото ниже.

Чтобы поменять шестерню, нужно определиться с тем, какой вид устройства стоит на инструменте, и что будет устанавливаться. Для каждого вида механизма последовательность действий будет отличаться. Замена звездочки на бензопиле первого варианта неразборного типа выглядит следующим образом:

  1. Демонтаж кожуха, а также шины и цепи

    Как снимается защитный чехол на бензоинструменте

  2. Снятие стопорного кольца, а за ним и шайбы

    Демонтаж штопорного кольца

  3. Демонтируется шестерня совместно с барабанным механизмом. Оценивается состояние изделия. Наличие дефектов говорит о необходимости ее замены
  4. Снимается подшипник роликового типа, который также лучше заменить при признаках износа. Если состояние подшипника удовлетворительное, то можно осуществить его смазку, и установить на место. При установке нового подшипника его также нужно тщательно смазать смазочным материалом типа Литол-24
  5. Вместо неразборного устройства можно устанавливать сборной механизм. Это впоследствии упростит процесс замены ведущей шестерни

https://youtube.com/watch?v=SmdtF9yb6gg%3F

В обратной последовательности осуществляется процесс  сборки механизма. Если же нужно выполнить замену изделия разборного типа, то процесс будет практически аналогичным, только в итоге заменяется один венец без барабана.

Конструктивные отличия шестерней цельного и разборного типа

Если процесс замены будет завершен, нужно произвести проверку. Проверяется сила натяжения цепи, для чего включается ручной тормоз, и оттягивается цепь по направлению ее перемещения. Неподвижность изделия говорит о перетяжке крепления. Для его ослабления понадобится отпустить натяжитель.

Это интересно! При замене рассматриваемого механизма рекомендуется покупать специальный подходящий ремкомплект под определенную модель инструмента в зависимости от шага цепи.

Последовательность действий

Звездочка, венец и подшипник бензопилы

Подавляющее число бытовых пил продается под маркой Партнер. В них достаточно просто поменять звездочку даже в домашних условиях, купив ремкомплект.

Так как чаще всего звездочка в бытовых пилах представляет собой сборный механизм, она вращается за счет подшипника. То есть, меняя звёздочку, вы неизбежно меняете и подшипник не валу.

В профессиональных моделях (таких, как Штиль и Хускварна), а также и в бытовых, если нет возможности иметь под рукой специализированный ключ для снятия звезды, пользуются мягким шнуром диаметром 5-6 мм.

Во всех случаях последовательность действий такова:

  1. Необходимо открыть боковую крышку, чтобы получить доступ к шине и звёздочке.

  1. Далее необходимо снять шину, ослабив цепь.

Так выглядит шина бензопилы

После того как звездочка будет свободна, нужно открутить свечу зажигания для доступа к поршню двигателя.

Вас также может заинтересовать статья о том, как сделать вибростол для тротуарной плитки: //6sotok-dom.com/instrumenty/vibrostol-svoimi-rukami.html

Вручную вращая звездочку, подведите поршень почти к самому верху канала и заполните максимально плотно образовавшееся отверстие от свечи мягким шнуром, тем самым блокируя движение поршня.

В зависимости от модели пилы и типа редуктора воспользуйтесь рожковым ключом и открутите звездочку.

Таким образом, придерживаясь приведенным в статье рекомендаций, вы без труда самостоятельно сможете снять звездочку с бензопилы.

Как снять и заменить ведущую звездочку на бензопилах Husqvarna и Stihl, подробно рассказывается в этом видео:

Устройство ведущей звезды на бензопиле

Практически во всех моделях современных бензопил используется центробежная система сцепления. Специфика этого механизма заключается в том, что при достижении максимального количества оборотов бензинового двигателя барабан сцепления запускается автоматически, передавая вращение на ведущую звездочку. Это уменьшает нагрузку на основные детали инструмента, продлевая срок эксплуатации и увеличивая производительность.

Рисунок один. Диаграмма устройства звезды поводу

Барабан сцепления, где расположена звездочка, может располагаться с внутренней или внешней стороны корпуса бензопилы. Сверху всегда крышка для защиты подвижных механизмов от грязи, опилок и пыли. Сама муфта. Это металлический диск в барабане сцепления. Весь механизм крепится к коленчатого вала двигателя болтами с пружинами, по краям которых расположены фрикционные прокладки. Когда об / мин двигателя превышает определенное значение, создается центробежная сила, оказывая сильное давление на внутреннюю сторону барабана. После этого запускается звездочка. Начинается вращение цепной пилы.

Конструкция ведущей звездочки бензопилы

В конструкции бензопилы имеется не только ведущая, но и ведомая звездочка. Ведущая звездочка бензопилы находится в конструкции инструмента, а ведомая расположена на конце шины. Предназначение ведомого устройства заключается в выравнивании натяжения и направления перемещения цепного устройства.

Ведомая звезда на шине инструмента

Ведущие устройства бывают цельными и сборными. Цельные изделия состоят из ступицы с напрессованным зубчатым венцом. При замене демонтируется весь механизм в сборе, так как зубчатая конструкция является неразъемной. С завода цельными шестернями оснащаются бензопилы многих известных марок.

Как выглядит цельная шестерня на бензопиле

Разборные изделия являются более совершенными, так как процесс их замены упрощается посредством простейшей конструкции механизма. Меняется только один венец, стоимость которого в 2 раза меньше, чем сборной механизм. Определить соответствующий износ зубьев шестерни можно по следующим признакам:

  1. Наличие больших радиусов в местах перехода зубьев
  2. Неравномерная ширина зуба
  3. Обнаружение сколов и стружки металла на верхней части зубьев
  4. Задиры и риски на внутренней поверхности отверстий в ступице
  5. При запуске инструмента обнаруживается подклинивание цепи

При износе ведущего устройства нужно обязательно произвести его замену. Сделать это можно самостоятельно, для чего первоначально разбирается инструмент, и определяется вариант установленного устройства. Если даже на инструменте установлена неразборная шестерня, то вместо нее можно установить сборной механизм, что является более рациональным.

Разборной тип шестерни для бензопилы

Различают две разновидности установки ведущих звезд на бензопилах. Первый способ предусматривает расположение шестерни с наружной стороны. Такие конструкции являются наиболее распространенными на бензопилах марки Stihl. Конструкция такого устройства отображена на фото ниже.

Изделие неразборного типа на инструменте

Второй вариант присущ для инструментов китайского происхождения. Зубья шестерни располагаются не с внешней, а с внутренней стороны, то есть, устройство расположено наоборот.

Конструкция звезды на китайской бензопиле

В зависимости от конструкции инструмента, будет отличаться процесс демонтажа рассматриваемых изделий.

Это интересно! Чтобы продлить срок службы ведущей шестерни бензопилы, нужно обязательно пройти обкатку инструмента, и при работе не перегружать его, что зависит от предназначения (бытовая, полупрофессиональная или профессиональная). Бытовым инструментом можно спилить дерево, однако пила для этого не предназначена, и частое ее применение с перегрузками приведет к износу составных деталей.

Как Снять Звездочку С Бензопилы Карвер • AURAMM.RU


Замена звездочки на бензопиле своими руками

В процессе постоянной эксплуатации бензопилы звездочка, представленная на фото, испытывает огромные нагрузки, в связи с этим она нередко выходит из строя. Звездочка, либо по другому барабан сцепления – это принципиальная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.
Рассматривая сохранность ведущей звездочки и цепи бензопилы, есть два метода эксплуатации:

  • внедрение только одной цепи
  • внедрение 2-ух и поболее цепей попеременно.

В первом случае цепь можно эксплуатировать до того времени, пока она не сотрется стопроцентно. Но тут есть ряд неудобств. Используя одну только цепь, проблематично смотреть за ее состоянием во время насыщенных работ. Попадание по гвоздям либо другим железным деталям вызывает необходимость править цепь, но так как она одна, то работа тормозится.

Во 2-м случае, чередование цепей позволяет происходить равномерному износу и звездочки, и цепей.

Не считая износа самой звездочки, не следует забывать также о ее подшипнике, который работает в режиме холостого хода

Потому очень нередко на него не обращают свое внимание и запамятывают смазывать

Обычно при подмене ведущей звездочки сразу стараются поменять и подшипник, и цепь. Это делают из-за конфигурации длины шага цепи в итоге насыщенной работы.

Порядок действий, чтоб поменять звездочку на бензопиле своими руками

В вебе имеется много видео, наглядно демонстрирующего, как поменять барабан сцепления (звездочку) таких узнаваемых марок, как Штиль, Хускварна, Дружба, Урал и иных. Отыскать их нетрудно.

Каждый вид бензопил имеет свои конструктивные особенности, но механизм работы у их схож, потому общая мысль сводится к таким действиям:

  1. Снимается крышка цепного тормоза. При всем этом тормоз следует потянуть на себя, чтоб тормозная лента не соприкасалась с чашечкой сцепления. Дальше ослабляется пара гаек, удерживающих крышку. Ослабляется цепное натяжение, позволяющее стопроцентно снять крышку.
  2. Снимается шина с цепью, попутно удаляются любые загрязнения.
  3. Сейчас будет нужно фиксация поршня в цилиндре. Производится это при помощи специального стопора и фиксатора, но можно применить обыденную веревку. Вращая сцепление, нужно выявить момент, когда поршень достигнет выпускного отверстия. Веревка опускается в свечное отверстие и фиксирует поршень. Для удобства на веревке увязывается несколько узлов. После подмены веревку нужно будет снять, потому не следует ее выпускать.
  4. После чего можно приступать к отвинчиванию гайки сцепления. Принципиально не забывать, что тут левая резьба, другими словами крутить необходимо по направлению часовой стрелки. Неприемлемо внедрение зубила с молотком. Это повредит гайку.
  5. Сейчас можно снять сцепление и барабан ведущей звездочки.
  6. Подмена барабана сцепления.
  7. Сборка всех деталей воедино в оборотном порядке.

Производя подмену звездочки, следует учесть некие особенности разных пил. К примеру, в бензопиле Штиль, может быть, обнаружится шайба меж звездочкой и мотором. Необходимо уяснить ее положение, снять и повторить положение при сборке.

Также некие маслоприводы бензопил обустроены усом-пружиной для передачи вращательной энергии от звездочки к насосу. Если при сборке пилы ус не попадет в собственный паз, то масло не станет попадать на цепь пилы, что может привести к грустным последствиям.

Чтоб избежать большинства поломок, в том числе и ведущей звездочки, нужно смотреть за техническим состоянием пилы, часто создавать осмотр, смазку и т.п. Также необходимо смотреть, чтоб на пути цепи не встречались гвозди, бетон, камень и остальные преграды, ведущие к скорому износу деталей.

Что касается подмены ведущей звездочки, то тут следует использовать информацию о конструктивных особенностях пилы (Хускварна, Штиль, Урал, Дружба и иных), которые можно выяснить из аннотации, прилагаемой к пиле.

Post Views: 14



Причины нисправностей и как определить необходимость замены

При работе на холостом ходу пружина сжимает кулачки и они не касаются барабана. При увеличении оборотов центробежная сила превосходит жесткость пружины и кулачки приходят в соприкосновение со стенками барабана. Последний начинает вращаться.

Зубья пильной цепи находятся в зацеплении с зубьями ведущей звездочки. Одна из функций автоматического центробежного сцепления состоит в защите двигателя при возрастании нагрузки на цепь свыше допустимого предела. Это может возникнуть при заклинивании цепи.

Внешняя часть барабана охвачена лентой аварийного тормоза. При откидывании рукоятки лента прижимается к барабану и тормозит его вращение. Эффект получается такой же, как и при заклинивании цепи.

Особенность всех бензопил — барабан и кулачки сцепления крепятся на валу при помощи гайки с левой резьбой, чтобы механизм не раскручивался во время работы.

Износ зубьев ведущей звездочки может происходить по нескольким причинам:

  • естественный износ вместе в зубцами цепи;
  • ускоренный износ как результат излишнего натяжения или отсутствия смазки цепи;
  • неправильно подобранная цепь;
  • технологический дефект.

Износ металла можно определить визуально при осмотре звездочки, не снимая ее с пилы. Вмятины и сколы на поверхности не должны превышать 0,5 мм.

Как снять звездочку с цепной пилы STIHL • LOKAL-GUIDEN.NET

Содержание

Как

снять ведущую звездочку с Husqvarna, Partner, STIHL , бензопила Champion

При регулярном использовании многих инструментов необходимо периодически заменять их расходные части. В связи с этим необходимо знать, как снять звездочку с бензопилы правильно, чтобы не испортить инструмент.

Эту деталь еще называют центробежным механизмом или диском сцепления. Для лучшего понимания всего процесса необходимо разобраться, что такое звездочка и как она используется.

Замена ведущей звездочки на китайской бензопиле

Принципиальных отличий в конструкции китайских цепных пил практически нет, а значит, данный способ замены звездочки подойдет практически к любой модели цепной пилы китайского производства.

Разборка китайской пилы для замены звездочки

Первым делом нужно заменить ведущую звездочку бензопилы. открутить болты на боковой крышке корпуса бензопилы и затем снять крышку. Далее вам нужно

снять верхнюю крышку для доступа к свече зажигания.

Снимите воздушный фильтр и выкрутите свечу зажигания. Вращайте муфту бензопилы по часовой стрелке до образования полости в отверстии, где находилась свеча зажигания, которая может зафиксировать поршень в мертвой точке. Если у вас нет специального металлического стопора для поршня. используйте веревку или шнур, чтобы удерживать поршень на месте.

Если у вас есть металлическая пробка. будьте осторожны, чтобы не поцарапать поршень. После установки стопора отвинтите крышку сцепления с помощью гаечного ключа. Снимите шайбу и диск сцепления. Далее просто снять старую ведущую звездочку.

Как собрать бензопилу после замены ведущей

звездочки

После замены звездочки бензопилу необходимо собрать. Соберите в обратном порядке. Установите ведущую звездочку, сверху наденьте уплотнительную шайбу, если она была, накройте всю конструкцию муфтой и прикрутите ее. Установите боковую крышку бензопилы и затяните необходимые болты.

Как продлить срок службы звездочки

На практике для равномерного износа венца звездочки используется комплект из нескольких однотипных цепей, которые поочередно заменяются по мере затупления режущих кромок звеньев пилы. Тем не менее, рано или поздно пользователь сталкивается с необходимостью замены изношенной детали.

Желание владельца дополнить комплект пильной цепью другого шага приводит к необходимости замены звездочки на деталь с соответствующим профильным кольцом. Это требование распространяется на весь ассортимент бензопил производства Европы и Китая.

Надежность работы бензопилы европейского производства при работе в тяжелых условиях больших нагрузок может значительно ухудшиться, если вместо фирменной звездочки использовать звездочку китайского производства.

Причины отказа и как определить необходимость замены

Кулачки сжаты пружиной на холостом ходу и не касаются барабана. При увеличении скорости центробежная сила превышает жесткость пружины и кулачки соприкасаются со стенками барабана. Последний начинает вращаться.

пила цепь зубья соприкасаются с зубьями ведущей звездочки. Одной из функций автоматической центробежной муфты является защита двигателя, когда нагрузка цепи превышает допустимый предел. Это может произойти при заклинивании цепи .

Снаружи барабан окружен лентой аварийного тормоза. Когда ручка откинута назад, ремень давит на барабан и не дает ему вращаться. Эффект такой же, как у замятой цепь .

Особенностью всех бензопил является то, что барабан сцепления и кулачки крепятся к валу гайкой с левой резьбой для предотвращения откручивания механизма во время работы.

Износ зубьев ведущей звездочки может происходить по нескольким причинам

  • Естественный износ вместе с зубьями цепи;
  • ускоренный износ в результате чрезмерного натяжения или отсутствия смазки цепи;
  • Неправильно подобранная цепь;
  • производственный брак.

Износ металла можно определить визуально, осмотрев звездочку, не снимая ее с пилы. Вмятины и сколы на поверхности не должны превышать 0,5 мм.

О необходимости замены свидетельствует чрезмерный шум в цепи, но только если цепь имеет глубокий дефект. Неглубокий вычеркивание трудно увидеть во время работы, но это приведет к сильному износу цепи. Если у цепи обрываются зубья, она может двигаться рывками, что особенно заметно при работе.

Сцепление включается автоматически в зависимости от числа оборотов двигателя.

Агрегаты оснащены центробежной муфтой, которая работает автоматически в зависимости от числа оборотов двигателя.

Когда двигатель работает на холостом ходу или на низких оборотах, фрикционные вкладыши в корзине сцепления имеют определенную степень свободы по кругу. Свобода перемещения приводит к тому, что элементы притягиваются к центру вращающегося вала под действием пружин и не создают никакого вращательного движения барабану звездочки.

При увеличении оборотов двигателя станка центробежная сила превышает силу пружин, что приводит к смещению деталей с фрикционными накладками. Замена поршня на китайской бензопиле. Замена поршневой группы бензопилы китайской 4500замена поршневой группы бензопилы 4500 цилиндр поршневой группы на бензопиле 45мм замена поршневой группы на STIHL мс180 бензопилы китай замена.

Замена звездочки как выкрутить сцепление на бензопиле. На китайской бензопиле. Эти элементы прижимаются к внутренним стенкам барабана центробежной силой. этот контакт приводит к вращательному движению барабана и звездочки, которые приводят в движение пильную цепь инструмента.

частыми причинами, вынуждающими к ремонту инструмента, связанного с заменой ведущей звездочки, являются:

  • Заклинивание цепи из-за недостатков в работе машины;
  • Высокий износ звездочки в результате длительной эксплуатации машины.
  • профессиональный;
  • внутренний.

первые две модели различаются по частоте износа и скорости изнашивания: «тяжелые» модели быстрее изнашиваются и чаще ремонтируются.

Звездочка состоит из ступицы с неподвижным кольцом, состоящим из определенного количества зубьев. Их заводская прессовая посадка не позволяет им снимать звездочку отдельно от ступицы. Такая ситуация характерна для многих китайских бензопил, например, от марки «Чемпион».

Со сборными звездочками дело обстоит проще: съемный венец достаточно быстро откручивается от оси барабана, поэтому ремонт не вызывает особых затруднений. Это преимущество многих пил европейского происхождения, вроде STIHL или Husqvarna.

По конструктивным особенностям шестерни делятся на:

  • Цельный. Деталь включает в себя ступицу, в которую запрессован зубчатый венец. Всю деталь можно снять только для замены. В промышленных условиях производителя можно обеспечить проектные значения помех. Делается это с помощью специального оборудования. Это невозможно в задней части производственной линии. Сложности возникают и при попытке купить зубчатый венец отдельно. производитель не считает его самостоятельной деталью и не поставляет в магазины и сервисные центры.
  • В сборе. Зубчатый венец выполнен отдельной деталью, и снимается специальным съемником или специальными приемами с универсальным инструментом.

Специалисты выделяют следующие признаки износа зубьев ведущей шестерни:

  • В основании стойки заметны полукруглые углубления;
  • толщина звездочки зависит от высоты;
  • сколов на вершине;
  • Внутри отверстия ступицы есть царапины;
  • цепь натерла канавку на звездочке ;
  • бензопила заклинивает при запуске.

Звездочка цепной пилы с такими знаками не должна эксплуатироваться, ее необходимо снять и заменить.

Согласно рекомендациям производителя, перед началом работы инструмент необходимо осмотреть. Всегда проверяйте, что направляющая шина находится в хорошем состоянии и надежно закреплена. При ослаблении винта, регулирующего положение цепного ролика и его натяжение, или ослаблении гаек, крепящих шину к корпусу, шина отклоняется от плоскости цепи.

Звездочки со сменным и неподвижным кольцом

После затяжки креплений и регулировок сделать пробный пуск. Если она все еще застряла, звездочку необходимо снять и заменить.

Цепная пила

Husqvarna 137 — это полупрофессиональный любительский инструмент. Модель добилась высокой популярности у потребителей благодаря хорошим эксплуатационным показателям, небольшому весу и универсальности. В наши дни бензопила Husqvarna 137 активно используется не только садоводами, но и работниками коммунальных служб.

Проблемы конструкции и различия между разными моделями

Уникальность электропил и бензопил ведущих производителей в том, что они имеют особую конструкцию. Чтобы заменить трансмиссию, вам необходимо разобрать сцепление и окружающие его компоненты. По сути, пилу приходится полностью разбирать. Чтобы владелец мог сам разобрать пилу, к ней продается специальный ключ.

Китайские модели

немного отличаются от своих европейских собратьев тем, что звездочки устроены несколько иначе. В моделях более ранних годов выпуска необходимо было менять барабан вместе с приводом, а в современных бензопилах смена передачи осуществляется гораздо проще.

Особенности конструкций пил

Профессиональная бензопила STIHL

Уже есть в эксплуатации несколько десятков бензопил разных производителей, мощностей, а главное специального назначения. Разделить пилы на:

Соответственно привод в них будет другой, как и последовательность действий. Это особенность устройств редукторов пилы. Большинство профессиональных инструментов имеют направляющую планку, которую можно перемещать на пиле в двух плоскостях.

Вас также может заинтересовать статья Заточка цепи бензопилы своими руками.

Здесь описаны основные неисправности бензопилы и действия по их устранению.

Звездочка для бензопил Husqvarna 40, 45, рашпиль.

Применяется в цепных пилах: Husqvarna 40, 45 Цепная звездочка, представляющая собой пластину с сеткой.

товар есть на складе у поставщика, можем отправить в течение 2-3 дней, для подтверждения заказа требуется предоплата

Немного о правилах узла

Независимо от марки производителя (Штиль, Хускварна, Партнер, Патриот, Макита) бензопилы делятся на бытовые, полупрофессиональные и профессиональные. Разница, однако, не в качестве сборки или изготовления компонентов, а в классе решаемых задач, производительности и долговременной мощности накопителя. Это определяет выбор материала звездочки для бензопилы, ее конструкции, конструкции пильной цепи.

Замена цепной звездочки на

Бензопила Штиль

Производительность инструмента будет определяться тем, как работает цепь звездочки . В большинстве случаев пользователи используют один из двух вариантов:

  • Цепь работает до полного износа зубьев, а затем одновременно заменяются и пильный диск, и звездочка;
  • Периодическая замена цепи, которая имеет различный шаг, и для каждой цепи потребуется своя звездочка.

Выбор варианта часто определяется отношением владельца к своему инструменту. Если все-таки пиление (дерево или воткнутые стальные скобы, шурупы и т.д.), то можно пойти по первому варианту. Однако цепь придется периодически регулировать, тем самым снижая производительность бензопилы.

Категорически не рекомендуется оставлять старую цепь с новой звездочкой и наоборот. Когда пила изношена, существует почти 100% вероятность того, что шаг зубьев не выровнен. Поэтому оба компонента цепной передачи будут подвергаться значительным динамическим нагрузкам при начальном пуске. В результате либо цепь преждевременно растягивается, «подстраиваясь» под звездочку, либо при поломке одного из зубьев на ведущей звездочке.

Также стоит обратить внимание на работу подшипникового узла звездочки. Когда пила работает на рабочей скорости, вращается только коленчатый вал. Но все бензопилы периодически работают и работают на холостом ходу при вращении подшипника. При отсутствии смазки происходит износ седла и, как следствие, дополнительное биение зубьев все еще работоспособной звезды.

как поменять звездочку на старой модели Stihl 056

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
