Самодельный воздушный компрессор для покраски: схема, материалы и инструменты

Ремонт автомобиля часто включает этап покраски, для этого следует использовать специальные инструменты, тогда получить красивый и долговечный результат можно будет самостоятельно. Однако покрасочный компрессор заводского типа дорогой, есть возможность создать прибор своими руками. Далее будет описано руководство создания самодельного компрессора для покраски.

Содержание

• Как устроен компрессор для покраски
• Принцип работы
• Альтернатива профессиональному устройству (компрессор из холодильника)
• Компрессор из огнетушителя с мотором от холодильника
• Компрессор из газового баллона с нагнетателем от грузового автомобиля
• Инструкция для изготовления самодельного компрессора для покраски
  • Необходимые материалы
  • Собираем двигатель
  • Резервуар для сжатого воздуха
  • Собираем устройство
  • Испытываем и настраиваем самодельный компрессор для покраски
• Регулировка силы давления в системе
• Альтернатива выбора – сделать своими руками или приобрести готовую продукцию
• Видео: Компрессор своими руками

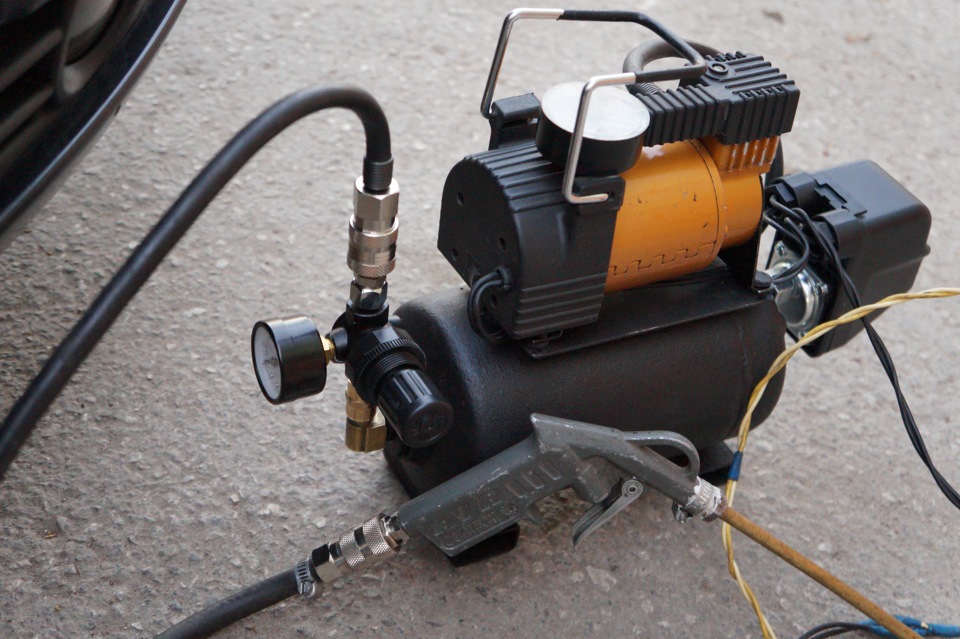

Как устроен компрессор для покраски

Выбор, как собирать компрессора будет зависеть от самоделки, которую решили создать. Основой могут использоваться следующие детали:

• Огнетушитель либо газовый баллон;
• Элементы от старого холодильника;
• Редуктор.

В основе могут использоваться и другие варианты деталей, пылесос, кондиционер, важным является понимание принципа работы. Об этом будет рассказано ниже. Кроме того, необходима будет специальная камера для покраски, чтобы просушка прошла без изъянов.

Выбор, как собирать компрессора будет зависеть от самоделки, которую решили создать.

Принцип работы

Компрессор для покраски авто может работать по-разному, в зависимости от типа. Но есть общие правила функционирования прибора. Воздух нагнетается двигательным аппаратом в специальный отсек, где происходит его накапливание, пока давление не повысится до нужной отметки. Если давление становится излишним, тогда будут выдавливаться излишки через специальный выпускной клапан.

Так принцип действия основывается в поддержке определённого давления воздушного потока. Для окрашивания важно, сохранить давящее воздействие неизменным. Основой служит получение требуемого показателя давления, что делает необходимым сделать компрессор для покраски своими руками с конкретной величиной получаемого давления.

Принцип действия основывается в поддержке определённого давления воздушного потока.

Альтернатива профессиональному устройству (компрессор из холодильника)

Компрессор для краскопульта своими руками может прослужить дольше, чем готовые производственные модели. При самостоятельной работе мастера стараются создать наилучший вариант, по этой причине можно получить качественный вариант за меньшие деньги.

Для типа, который подразумевает использование старого вида холодильника, нужно будет также подготовить: реле, манометр, резиновые переходники, фильтрующий элемент для топлива и маслоотделяющий, мотор, редуктор, включатель, шланговый элемент, трубки из латуни. Из добавочных материалов нужны будут гайки, лакокрасочный материал, колесики, крепежи.

Компрессор для краскопульта своими руками может прослужить дольше, чем готовые производственные модели.

Компрессор из огнетушителя с мотором от холодильника

Чтобы получить компресс для окрашивания, потребуется огнетушитель ОУ10 либо аналогичный тип. Пошаговый инструктаж, как сделать компрессор своими руками для покраски:

1. Огнетушитель очищается от оставшихся загрязнений.
2. В резьбовую область ставится переходник, важно сделать монтаж герметично.
3. К переходнику нужно прикрепить четверник, для внутренней резьбы параметром 3/4 дюйма.
4. В двигателе холодильника для охладительного процесса следует найти конец трубки, куда заливается масло, эту часть бокорезом откусывают, чтобы сменить масло.
5. Остатки масла старого сливают в подготовленную тару, нужно узнать количество средства.
6. Шприцом вводится новый масляный раствор, увеличивается количество от замеренного на 10-12%.
7. Трубку после нужно будет закрыть.
8. В моторе требуется отыскать пусковое реле, его с баллонном закрепляют на раме будущего прибора. Крепежами можно взять болты либо стяжки.
9. Там где будет проходить поток воздуха по трубке, ставится фильтрующая деталь бензинового вида, чтобы очищать воздушные массы, для закрепления элемента потребуется переходник из резины.
10. На области вывода нужно будет установить фильтр топлива от дизеля с элементом для разделения влаги.
11. К магистрали подключается редуктор, чтобы сохранялось давление.
12. За редуктором необходимо четверником закрепить шланг.
13. Части четверняка, которые свободны, оборудуются манометром, а также реле, для вывода излишек давления.
14. Чтобы регулировать минимальную и максимальную степень воздействия воздуха на баллончике ставится реле пружинного вида. Один провод проводит подключение к двигателю, 2-ую минусовую к электрической сети. Плюсовой провод нужно подсоединить к пуску. Для крепления лучше выбрать запаивание, после нужно изолировать поверхность.

Чтобы получить компресс для окрашивания, потребуется огнетушитель ОУ10 либо аналогичный тип.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Еще один вариант покрасить авто с помощью самодельного агрегата с использованием газового баллона. Метод соединения компрессора, включает следующие пункты:

1. Вваривается штуцер в магистраль для поддачи воздушных потоков от насосной сборки в ресивер.
2. Крепится переходник для магистрали выхода от ресивера к пневматическому прибору.
3. Варится штуцер для крепления манометра.
4. Крепится переходник для переключателя клапана сброса, допускается смена детали на реле. Когда давление будет сверх нормы, то оно будет сбрасываться.
5. Внизу баллона нужно врезать клапан шарового вида, чтобы выводился конденсат.
6. Насос с мотором закрепляется ремнем привода, устанавливаемый на шкивы валов.
7. Делается электросистема установки: кнопка запуска и отключения, подключаются два конденсатора, первый объемом 30 мкф, второй 60 мкф, реле и запуск варианта на магните.
8. К подводящей магистрали вразрез ставится фильтр для воздуха.

Еще один вариант покрасить авто с помощью самодельного агрегата с использованием газового баллона.

Инструкция для изготовления самодельного компрессора для покраски

Один из легких вариантов получения компрессорного аппарата для покраски автомобильных деталей будет приведен ниже. Способов работы, как понятно несколько, выбор делается исходя из предпочтений мастера.

Способов работы, как понятно несколько, выбор делается исходя из предпочтений мастера.

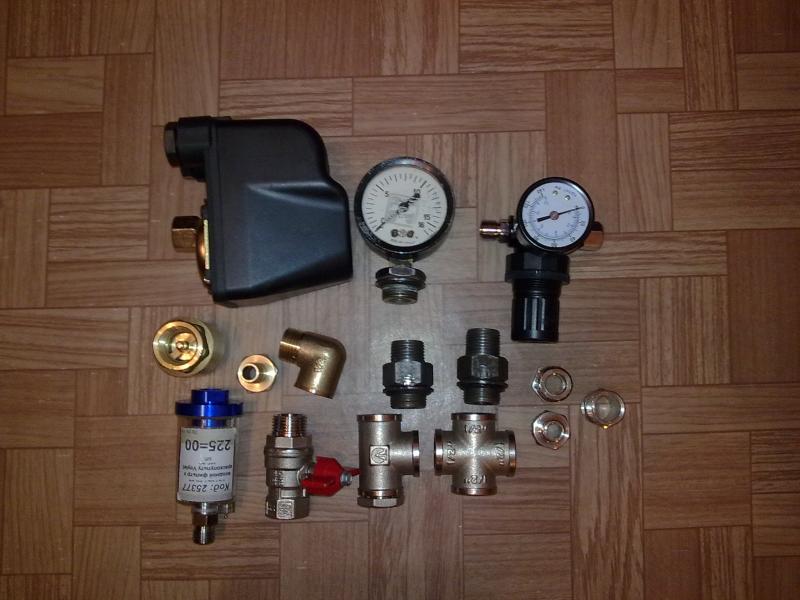

Необходимые материалы

Сначала потребуется подготовить требуемые материалы, тогда собрать прибор полностью получится. Список включает:

• Манометр;
• Реле, контролирующее степень давления;
• Редуктор с наличием фильтрующего элемента для отвода водяной и масляной жидкости;
• Фильтрующий элемент для чистки от бензинового мотора;
• Крестовик для влаги с резьбовой поверхностью изнутри;
• Для резьбовых частей нужны переходники;
• Хомуты либо стяжки;
• Двигатель, ресивер;
• Масляное средство для моторов;
• Включатель для 220 вт;
• Трубки латунные;
• Шланг, выдерживающий воздействие масел;
• Фанера;
• Шприц;
• Состав для борьбы с ржавыми образованиями;
• Шайбы и гайки;
• Состав для герметизации;
• Эмаль;
• Напильник;
• Колеса маленькие, чтобы двигать прибор;
• Фильтр моторный для дизельного двигателя.

Сначала потребуется подготовить требуемые материалы, тогда собрать прибор полностью получится.

Собираем двигатель

Мотор для запуска потока воздуха нужного уровня можно брать неспециальный, а от устаревшего холодильника. Мотор следует хорошо зачистить, потребуется использовать раствор от коррозийных образований. Процесс сборки:

1. В моторе есть 3 трубки, одна закрытая с 2х сторон, а две открыты с 1о-й стороны. Определение входного и выходного типа производится запуском мотора.
2. Сменяют масло, новое вводить удобно шприцем.
3. Область, куда вводится масло, герметично закрывают, применяется винт с обмоткой ФУМ лентой.
4. Реле и мотор нужно будет прикрепить к доске, служащей основной частью для крепления деталей прибора.

Мотор следует хорошо зачистить, потребуется использовать раствор от коррозийных образований.

Резервуар для сжатого воздуха

Для функционирования прибора требуется создание давления воздуха, поэтому нужна тара, которая сможет справиться с необходимым уровнем давления. Обычно выбирается огнетушитель размером для 10литров. Они устойчивые и могут справиться с давящим потоком воздуха.

Пусковой клапан изменяется с помощью резьбового переходника, вкручиваемый на ресивер. Герметизируется область ФУМ лентой. На очищенную емкость закрепляется крестовый переходник.

Обычно выбирается огнетушитель размером для 10 литров.

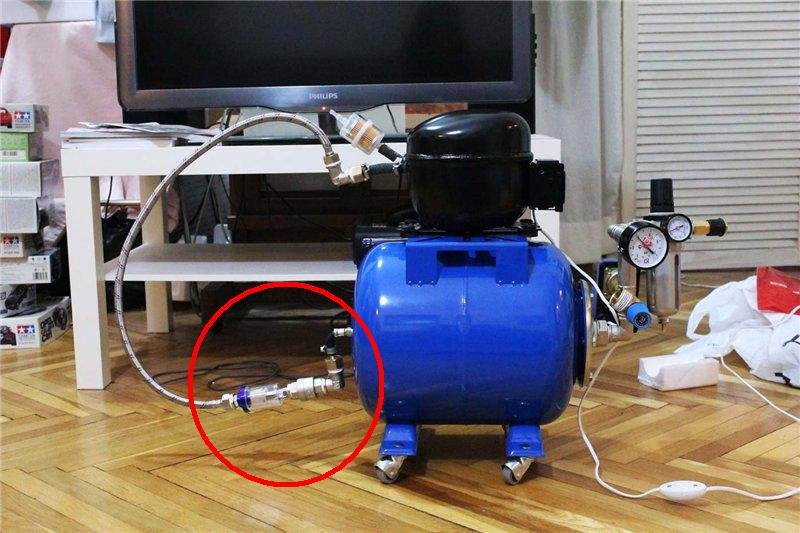

Собираем устройство

Готовый ресивер и мотор нужно будет закрепить к доске, закрепляться они должны по вертикали. Надежность обеспечат три листа фанеры, одна фанера должна быть с отверстием для введения тар. Другие листы будут крепить к дощатому фиксатору для ресивера, к напольной части нужно установить колеса. Далее:

1. Для трубки, через которую будет заходить воздух, крепится резиновый шланг, на него нужно закрепить фильтрующую деталь от бензинового двигателя.
2. Чтобы влага и масла не попадали дальше, нужно установить фильтр от дизельного мотора.
3. Фильтр чистящий ставится на вход редуктора, креплением служит крестовик водопроводного варианта. На другую сторону напротив ставится манометр, в верхнюю часть крестовика ставится регулирующее реле, обеспечивается герметичность.
4. Регулировка давления дает возможность прерывать окрашивание, настраивается реле нажатием на пружину. Ставится одна для маленького показателя, вторая для наибольшего.
5. Один контакт подключают к нагнетателю, 2-ой устанавливается к минусу. 2 провод закрепляется с нагнетателем с помощью тумблера и с фазой сети. Тумблер служит кнопкой запускающий прибор, соединение контактов происходит пайкой, после следует их изолировать.
6. Металл красят.

Готовый ресивер и мотор нужно будет закрепить к доске, закрепляться они должны по вертикали.

Испытываем и настраиваем самодельный компрессор для покраски

Когда процесс подготовки завершен, то обязательно производится проверка работы с краскопультом. Следует выполнить следующие действия:

• Включается прибор, заранее тумблер переключают на положение выключенного аппарата.
• Реле ставится на низкий оборот, включается работа компрессора, манометр показывает давление. Нужно проверить исправность действия реле, если показатели завышена, то реле должно размыкать цепь.
• Чтобы убедиться, что протечек не возникает, области соединений обрабатываются мыльным раствором.
• Запускается краскопульт, чтобы выпустить воздух, если все сделано правильно, когда давление упадет, то прибор заработает.

Когда процесс подготовки завершен, то обязательно производится проверка работы с краскопультом.

Регулировка силы давления в системе

Чтобы отрегулировать показатель давления, обычно используется РДМ5. Две пружины служат для определения высшего и низшего показателя. Длинная необходима для минимального диапазона, а короткая пружинка для наивысшего уровня, чтобы при излишнем давлении происходило сбрасывание.

Чтобы отрегулировать показатель давления, обычно используется РДМ5.

Альтернатива выбора – сделать своими руками или приобрести готовую продукцию

Использование заводского аппарата намного проще, ведь не придется тщательно изучать принципы сборки компрессора, а также поиск необходимых деталей. Но стоимость подобных устройств высокая, а дешевые типы не дают качественного результата, слой не будет красивым.

По этой причине многие автовладельцы решают провести самостоятельную сборку агрегата, подробная инструкция работы позволяет справиться с задачей. Если все сделать правильно, то аппарат покажет высокий результат качества окрашивания поверхности и прослужит долго. Можно создать ручной вариант покраски либо автоматический. Второй вариант намного проще в использовании.

Если все сделать правильно, то аппарат покажет высокий результат качества окрашивания поверхности и прослужит долго.

Покраска поверхности автомобиля может осуществляться без привлечения автомастеров, но потребуется позаботиться о необходимом оборудовании. Компрессор можно сделать своими руками, есть много вариантов сборки, некоторые описаны в статье.

Видео: Компрессор своими руками

Компрессор своими руками – лишние хлопоты или оптимальное решение проблемы

Давление воздуха

Комментариев к записи Как сделать компрессор самостоятельно? нет

Представить себе современный гараж без компрессора практически не представляется возможным.

Это универсальное оборудование используется в различных промышленных и бытовых целях, предназначено упрощать строительные, ремонтные и прочие повседневные работы (подкачка колес, покраска дома, забора, работа пневматическим инструментом и т. д.).

Предназначение компрессора крайне простое: он хранит в себе воздух в сжатом состоянии и в случае необходимости готов вытравить его наружу, приводя в действие пневматический инструмент.

Давление, которое способен нагнетать современный, даже сделанный своими руками компрессор, может достигать 10-12 атмосфер.

Содержание статьи

• Принцип работы компрессора
• Как можно сделать компрессор самому?
• Ресивер
• Двигатель компрессора
• Компрессорная голова
• Автоматика
• Фильтры и манометры
• Сборка компрессора
• Обслуживание модели
• Все же купить или сделать?

Сложностей при сборке компрессора нет и не может быть. Прежде чем начинать собирать готовый агрегат, необходимо понять принцип его работы.

К основным его составляющим относятся двигатель, который способен нагнетать внутри бака воздух, и соответственно сам бак (ресивер), в котором воздух хранится под высоким давлением (рекомендуемое давление — 6-8 атмосфер).

Механизм необходимо устроить таким образом, чтобы при переполнении из него удалялись излишки воздуха, в противном случае ресивер может разорвать на части, что приведет к не самым приятным последствиям, таким как разрушения и травмы тех, кто находился поблизости.

В двух словах принцип работы компрессора описывается следующим образом: двигатель всасывает воздух из окружающей среды и накапливает его в баке (ресивере) до тех пор, пока там не возникнет критическое давление.

Как только часть воздуха будет израсходована и давление упадет ниже минимально установленной отметки, необходимой для работы пневматического инструмента, двигатель вновь включается и заново наполняет ресивер. Такой цикл длится постоянно.

Если вы захотите узнать влажность воздуха в вашей квартире, вам понадобится

прибор для измерения влажности воздуха, какие они бывают, как устроены, как сделать правильный выбор?

Все про большие холодильники для дома можно прочитать в этой статье, это очень рациональные для приобретения устройства.

Начинать строить компрессор своими руками для гаража необходимо со сбора всех требуемых для его функционирования составляющих. Стоит отметить, что для хорошего агрегата их понадобится немало, поэтому обо всем по порядку.

Ресивер (емкость для хранения воздуха в сжатом состоянии) должен подбираться таким образом, чтобы его стенки смогли выдержать нагнетаемое двигателем давление.

В нем следует также предусмотреть возможность установки спускного клапана, в том числе мест, через которые воздух будет закачиваться и выдаваться рабочему инструменту.

Лучше всего в качестве ресивера использовать старые газовые баллоны. Если одной емкости будет не достаточно, можно воспользоваться несколькими, соединив их между собой последовательно.

Однако не всегда в этом имеется смысл, так как между объемом ресивера и продолжительностью его заполнения существует прямо пропорциональная зависимость.

Также необходимо смонтировать к емкости колеса, которые упростят транспортировку компрессора в случае такой необходимости, или сделать платформу, на которой будут размещаться все остальные составляющие агрегата.

Двигатель сегодня отыскать не трудно. Его можно взять со старого холодильника советской марки или прочей подобной техники. Мощность двигателя зависит от того, насколько производительным делается компрессор, однако 2 кВт наверняка будет предостаточно.

Одна или три фазы будет использоваться для подключения – выбирается на усмотрение пользователя.

Голова компрессора – один из основных элементов, который играет роль нагнетателя. Внутри этой конструкции располагаются один или несколько поршней, которые закачивают воздушные потоки внутрь ресивера.

Сделать голову можно самостоятельно, а можно пойти в магазин и приобрести уже собранную – их ассортимент на автомобильном рынке очень широк.

Любой компрессор должен управляться автоматически, независимо от того был ли он приобретен в магазине или сделан собственными руками. Автоматика представляет собой небольшой по размеру блок (реле), у которого имеется всего одна кнопка «Включение» и выходят управляющие провода.

Для создания такого блока собственными силами потребуется специальное техническое образование и знание устройства электрические цепей. Альтернативой могут стать подобные блоки, которые продаются на рынках по сравнительно невысокой стоимости уже готовые к установке и использованию.

Если нет желания автоматизировать работу компрессора и он будет управляться исключительно руками, можно данный пункт вычеркнуть, однако использование агрегата потеряет универсальность и станет более хлопотным в обслуживании.

Хотите узнать какой кондиционер лучше выбрать для Вашей квартиры, какие виды кондиционеров существуют, на что надо обратить внимание?

Все про то, как выбрать небулайзер, отзывы на эти приборы вы можете прочитать
здесь, наиболее интересная, важная и актуальная информация. Бережем наше здоровье!

Если вы решили купить соляную лампу, то ознакомьтесь сначала с этой статьей:
http://about-air.ru/vozduh_i_zdorovie/ionizatsiya-vozduha/solyanaya-lampa-protivopokazaniya. html, какие лампы бывают, есть ли противопоказания для их использования.

Необходимо запастись несколькими манометрами для измерения давления воздуха со шкалой от 0 до 10-12 атмосфер и воздушными фильтрами, которые будут удалять из воздушного потока влагу, масло и пыль.

Первые предназначены для того, чтобы вести контроль за давлением в ресивере и на выпускных отверстиях, вторые помогут значительно продлить жизнь всей системы в целом.

Когда все необходимое в наличии, можно приступать к самому ответственному этапу — сборке всех составляющих воедино.

Детали должны располагаться как можно компактней друг к другу – тогда устройство можно будет легко транспортировать и оно не будет мешаться под ногами в гараже.

Закрепить их можно непосредственно на баке (самый оптимальный вариант в целях экономии пространства), а можно придумать собственное основание из деревянной доски.

Далее берем резьбовые шпильки и надежно закрепляем двигатель в заранее подготовленных для этого местах. Необходимо приварить несколько заушин к баку и в них проделать отверстия для шпилек.

Следует учесть, что располагаться ресивер должен в вертикальном положении, при этом он должен стоять устойчиво.

Далее необходимо закрепить голову с цилиндрами рядом с двигателем. Приводиться в движения поршни будут ремнем, поэтому слишком большое расстояние между головой и двигателем делать не стоит.

Далее к компрессору крепится и подсоединяется автоматика, устанавливаются воздушные и масляные фильтра в местах забора воздуха.

Также устанавливаются редукторы, которые будут следить за давлением воздуха в ресивере и выпускной клапан на случай его переполнения.

Еще одна немаловажная деталь – это штуцеры для компрессора, через которые будет присоединяться пневматическое оборудование.

Делать соединение по принципу «шланг-трубка-хомут» не стоит, так как оно не совсем надежное. Лучше посетить строительный магазин и приобрести специальные комплекты «мама-папа», универсальные для любого пневматического инструмента.

Их использование облегчит эксплуатацию самодельного агрегата и в дальнейшем не возникнет лишних проблем с подключением купленного заводского пневматического инструмента.

Собирая компрессор своими руками, рекомендуется найти небольшую схему устройства и положить перед глазами. Она облегчит и ускорит дальнейшую работу.

Для того, чтобы компрессор служил долго и не доставлял в ходе эксплуатации лишних хлопот, его необходимо регулярно проверять, и в случае необходимости проводить требуемые регулировки.

Нужно следить за фильтрами, очищающими воздух, чтобы они не были сильно засорены, необходимо смазывать основные вращающиеся элементы.

Сегодня вопрос о том, купить компрессорное оборудование или сделать его собственными руками, как никогда актуален. Современный рынок полон подобных устройств различных моделей, мощности и конфигурации.

Как любитель, так и профессионал сможет найти подходящий для себя агрегат по приемлемой стоимости.

Тем не менее, если Вы не до конца уверены в собственных силах, лучше приобрести надежный компрессор с соответствующей гарантией. Принцип работы Вы уже знаете.

Такое решение выигрывает с позиции надежности, а это уже значит многое.

Видео на тему «Как сделать компрессор из холодильника»

Как построить воздушный компрессор высокого давления? [05 Лучший метод]

Если давление компрессора превышает 150 фунтов на квадратный дюйм, он считается компрессором высокого давления. Это максимальное давление, которое может создать обычный гаражный компрессор. Также это начальный уровень давления для любого компрессора высокого давления. Например, арктический компрессор может обеспечивать давление в диапазоне от 1000 до 6000 фунтов на квадратный дюйм.

Однако вам не обязательно покупать воздушный компрессор, который создает такое большое давление. Многие люди попытались сделать свои собственные воздушные компрессоры высокого давления в домашних условиях. Теперь вы можете спросить, как построить воздушный компрессор высокого давления в домашних условиях?

Вы можете построить воздушный компрессор высокого давления либо из компрессора пистолета PCP, либо из компрессора холодильника. Вам понадобится несколько необходимых инструментов, таких как кабели, проводка, шланги, клапаны, цилиндры и т. д.

Вы можете собрать свой собственный компрессор высокого давления, если знаете пошаговые инструкции. Давайте углубимся в детали.

Оглавление

Предварительные проверки для сборки воздушного компрессора высокого давления

Эти этапы относятся к каждому типу компрессора, который вы можете использовать. Прежде всего, вы должны знать процесс всех трубопроводов, которые связаны с компрессором. Затем

• Проверить наличие утечек в цилиндрах и трубопроводах.

• Отсоедините инструменты для осмотра мусора в частях компрессора.
• Осмотрите напорные соединения и установку труб.

Изготовление воздушного компрессора высокого давления из компрессора пистолета PCP

Воздушный компрессор является одним из наиболее требовательных инструментов для пневматических наводчиков, поскольку они используются в пневматических пистолетах PCP, а пистолеты PCP пользуются самым высоким спросом на рынке. В этих пистолетах для работы используется компрессор высокого давления. Чтобы использовать это для других задач, кроме пистолетов PCP, вам потребуются несколько аксессуаров.

Воздушный компрессор PCP использует сжатый воздух для заполнения ранга хранения пневматического пистолета или пневматической винтовки. Сжатый воздух хранится под давлением 4500 фунтов на квадратный дюйм или 300 бар, что легко соответствует воздушному компрессору высокого давления.

Чтобы начать процесс, возьмите воздушный компрессор PCP. Затем подключите компрессор к розетке с напряжением 100 или 220 В. Автомобильный аккумулятор является хорошей альтернативой. Тогда вы можете использовать его для других нужд.

Этот компрессор чрезвычайно удобен, так как устраняет необходимость ручной накачки. При выборе такого типа компрессора, который вы хотите переоборудовать в воздушный компрессор высокого давления, помните о следующих требованиях.

• Является ли воздушный компрессор портативным
• Достаточно ли большой бак и сделан ли он из углеродного волокна.

• Время наполнения компрессора.

Изготовление воздушного компрессора высокого давления из компрессора холодильника

Компрессор холодильника можно легко преобразовать в воздушный компрессор высокого давления, поскольку он может создавать давление более 500 фунтов на квадратный дюйм, что необходимо для хорошего воздушного компрессора высокого давления.

Процедура преобразования проста и понятна. Просто выполните следующие действия:

• Во-первых, приобретите компрессор для холодильника. Вы можете получить утилизированный в магазине старой бытовой техники или купить его на свалке.
• Установите необходимые кабели и проводку
• Добавить переключатель управления. Например, выключатель.
• Подсоедините фитинги к трубкам, которые добавляются к выпускному отверстию.

Это самая простая форма компрессора высокого давления, и ее достаточно для некоторых применений, таких как зарядка винтовых пистолетов или забавные эксперименты. Но вы можете улучшить его, установив воздушные резервуары, датчик давления и отсечной клапан или предохранительный клапан.

Меры предосторожности:  Вы можете подумать, что может быть опасного в сжатом воздухе? Что ж, есть опасности. Эти воздушные компрессоры холодильника способны создавать очень высокое давление. Обычное давление воздуха, которое они поддерживают, составляет 500 фунтов на квадратный дюйм, что в 3 раза превышает давление, создаваемое магазинным компрессором. Итак, что вам нужно сделать, это:

• Проверить все оборудование на сопротивление. Убедитесь, что они сертифицированы для такого уровня давления.
• Попробуйте использовать металлические инструменты для этого проекта.
• Установить предохранительные клапаны
• Если вы добавляете шланг, выберите тот, длина которого превышает требуемую. Длина шланга должна быть не менее одного-двух метров. Это предпочтительная альтернатива, поскольку она защищает компрессоры, изделия и шланги.

Плюсы и минусы использования компрессора холодильника

Одним из недостатков преобразования компрессора холодильника в воздушный компрессор высокого давления является то, что он работает медленнее, чем другие компрессоры высокого давления. Это означает, что он будет перекачивать меньший объем воздуха в течение определенного периода времени. Тем не менее, есть много льгот. А именно:

• Очень дешево покупать и обслуживать.
• Легко встраивается в компрессор высокого давления.
• Может использоваться как вакуумный насос.

Кроме того, одной из ключевых особенностей, которая может понравиться отдельным пользователям, является то, что он работает практически так же тихо, как холодильник. Так что никаких проблем с получением громких звуков.

Почему самодельный воздушный компрессор высокого давления не работает?

Этот контрольный список на случай, если вы выполнили все процедуры правильно, но ваш компрессор не работает. Это основные рекомендации по устранению неполадок. Сначала

• Проверьте, не засорен ли входной фильтр воздушного компрессора.

• Проверьте, нет ли в вашем воздушном контейнере незаметных утечек.
• Убедитесь, что трубки и шланги надежно затянуты.
• Убедитесь, что впускные клапаны открыты правильно. Убедитесь, что предохранительные клапаны не протекают и не имеют каких-либо других проблем.
• Проверьте, не осталось ли лишнего масла, которое может повлиять на способность компрессора создавать давление.
• Если ваш компрессор работает с ременным приводом, поищите неисправности в нем, потому что это может быть причиной низкого давления.

Окончательный вердикт

Теперь у вас есть подробная информация о том, как построить воздушный компрессор высокого давления. Выполнив все вышеперечисленные шаги, вы можете превратить свой компрессор в воздушный компрессор высокого давления. Но только строительство компрессора — это еще не конец. Требуется соответствующее техническое обслуживание воздушного компрессора.

В случае возникновения проблемы вы можете обратиться к опытным специалистам, которые постараются решить вопрос в течение нескольких часов. Если вы решите проводить регулярное ежедневное техническое обслуживание самостоятельно, вы должны заменить масло, проверить воздушный фильтр и натяжение приводного ремня.

Категории Лучший воздушный компрессор

Как построить газовоздушный компрессор

Обычно выгоднее купить газовоздушный компрессор, чем построить его. Это связано с тем, что построение требует определенного уровня знаний и точности.

Тем не менее, вы можете построить его с достаточной силой давления для запуска пневматических инструментов. Вам понадобится воздушный баллон, газовый двигатель, разгрузочный клапан, монтажная пластина, дроссельный клапан и многое другое.

Давайте начнем с изучения значения газовоздушного компрессора, а затем с того, как его построить.

Содержание

Что такое газовоздушный компрессор?

Газовоздушный компрессор, как следует из названия, работает на бензине, а не на дизельном топливе или электричестве. По сути, это увеличивает давление газа за счет уменьшения объема газа, и это сжатие газа вызывает повышение его температуры.

Воздушно-газовые компрессоры используются по-разному: от наддува кабин самолетов, перемещения тепла в холодильниках, сжатия всасываемого воздуха в газовой турбине, хранения очищенных газов и подачи воздуха для пневматических тормозов. Применения газовоздушных компрессоров многочисленны.

Газовые компрессоры портативны и достаточно мощны для работы пневматического инструмента. Однако они подходят не только для внутренних работ. Их можно брать с собой на рабочие места или в мастерские, когда нет электричества. Это связано с тем, что по сравнению с компрессором с электрическим приводом газовоздушные компрессоры не нужно подключать к какому-либо источнику питания.

Однако во избежание риска для здоровья рекомендуется использовать газовоздушный компрессор на открытом воздухе.

Этапы сборки газовоздушного компрессора

1. Приобретите баллон для воздуха и убедитесь, что он поставляется с монтажной пластиной. — Измерьте отверстия для безопасного значения и подачи воздуха. Это пригодится вам на более позднем этапе сборки газовоздушного компрессора.
2. Закрепите компрессор на монтажной пластине. — Для этого убедитесь, что вы используете размер болта, ½ дюйма TPI, и убедитесь, что вы используете гайки размером примерно 1,5 дюйма.

   Купить Газовый двигатель с горизонтальным валом. Убедитесь, что это не редуктор, и его мощность должна быть не менее 5 лошадиных сил.

3. Также установите газовый двигатель на монтажную пластину. — Расположите ведущие колеса и измерьте область, в которой должен быть установлен приводной ремень.

   Этот размер поможет вам приобрести приводной ремень нужного размера и правильно его установить.

4. Перед снятием газового двигателя убедитесь, что отверстия для крепления двигателя совмещены с монтажной пластиной. — Затем сделайте прокол в середине каждого отверстия крепления двигателя.

   Можно сделать это с помощью кернера. Поместите вторую метку пуансона на ¾ дюйма перед, рядом или ближе к первоначальным меткам.

   Наконец, просверлите 3 отверстия в каждой точке с помощью сверла ⁷ ⁄ ₁₆ ”.

5. Соедините просверленные отверстия, чтобы создать прорезь, с помощью вращающегося инструмента. — Повторите это для всех положений болтов крепления двигателя.

   Снова установите газовый двигатель на монтажную пластину, затем свободно установите болт ⅜” на 16 TPI на 1,5″ в каждое монтажное отверстие.

   Установите приводной ремень так же на шкив двигателя и шкив компрессора.

6. На этом этапе убедитесь, что ремень достаточно прочный. — При правильном натяжении можно будет сместить среднюю точку ремня вниз на ½ дюйма.

   Как только это будет установлено, плотно закрутите болты. Закрепите разгрузочный клапан в резьбе воздуховода около компрессора.

7. Перейдите к установке клапана управления дроссельной заслонкой на газовом двигателе и подсоедините его к тяге дроссельной заслонки с помощью кабеля. — Способ крепления зависит от модели двигателя.
8. С помощью компрессионных фитингов и нейлоновой воздушной трубки ¼ дюйма соедините управляющее значение дроссельной заслонки с разгрузочным клапаном . — Закрепите дроссельную заслонку и воздуховод с помощью кабельных хомутов.

   Установите латунный тройник на обратный клапан.

   Убедитесь, что обратный клапан и тройник и оба ¼ дюйма или ⅜ дюйма, затем установите тройник на обратном клапане, используя отверстие сбоку.

9. На открытой стороне, созданной на тройнике , установить манометр воздуха . — Затем установите воздушный шланг с наружной резьбой и затяните его с помощью хомутов.
10. Затем, используя кусок воздушного шланга 3/8 длиной один фут, подсоедините тройник к разгрузочному клапану . — Также установите предохранительный клапан внутри ресивера для хранения воздуха.
11. Проверить наличие утечек воздуха и определить уровень масла в компрессоре и газовом двигателе. — Включите двигатель и убедитесь, что дроссельная заслонка работает правильно.

Как работают газовоздушные компрессоры?

Как упоминалось ранее, газовые воздушные компрессоры и воздушные компрессоры с бензиновым двигателем с важными элементами.

Чтобы понять, как работает газовоздушный компрессор, мы сначала должны понять, как работает каждый из его компонентов и их рабочих систем.

В каждом газовоздушном компрессоре присутствуют два наиболее важных компонента:

• Блок компрессора
• Газовый двигатель

Пневматическая часть

Воздушная часть — это место в воздушном компрессоре, где фактически происходит сжатие; то есть воздушная часть отвечает за сжатие воздуха в газовоздушном компрессоре. Воздушная часть представляет собой винтовой элемент в сердце воздушного компрессора.

Нагнетательная часть всасывает воздух из атмосферы и нагнетает его в компактное пространство, когда эти молекулы воздуха сжимаются вместе, воздух сжимается. Он состоит из роторов и является важной частью винтового воздушного компрессора.

Они подают одинаковое количество воздуха с заданной скоростью, но с разным давлением. Они важны, потому что они обеспечивают стабильные, непульсирующие потоки воздуха с меньшими вибрациями, необходимостью обслуживания и увеличенным сроком службы.

Газовый двигатель

Газовый двигатель работает совместно с компрессорной частью. В то время как воздушная часть сжимается, заставляя молекулы воздуха сжиматься в компактное пространство, газовый двигатель является источником энергии, необходимым для перемещения воздушной части. Газовый двигатель преобразует бензин в движение, которое принудительно открывает воздушную часть и помогает сжимать воздух.

Газовые и электрические компрессоры

Во-первых, как газовые воздушные компрессоры, так и электрические воздушные компрессоры отлично справляются с пневматической тормозной системой, и нет существенной разницы в их производительности.

Однако в других областях они различаются, и у каждого есть свои преимущества и недостатки.

Газовые компрессоры

Итак, почему в первую очередь вы должны выбрать газовый компрессор? Основная причина заключается в том, что они не требуют электрического подключения. Если вы работаете в месте, где вам нужен электрический воздушный компрессор на расстоянии, далеком от места, где вы можете подключить его к источнику света, вам может понадобиться удлинительная коробка. Это также может быть невозможно с некоторыми электрическими компрессорами.

С газовым компрессором на обратной стороне, пока бак заполнен, вы можете перемещаться с ним с места на место на открытом воздухе, не беспокоясь об источнике электроэнергии.

Однако, несмотря на то, что газовый компрессор можно использовать для проектов или работ на открытом воздухе, не рекомендуется использовать его в помещении из-за риска возникновения проблем со здоровьем из-за опасного дыма, который он выделяет.

Он легко воспламеняется, и это также представляет огромный риск, независимо от того, используется ли он в помещении или на открытом воздухе. Это означает, что он также требует регулярного обслуживания.

Другим отличием является использование пилотного разгрузочного клапана, который открывается и закрывается в зависимости от давления в баке. В идеале это должен делать автомат, предназначенный для включения и отключения газового компрессора.

Следовательно, газовый компрессор работает непрерывно и лучше всего подходит для проектов, где требуется постоянное давление. К тому же они достаточно большие и тяжелые. Поэтому легкая мобильность здесь невозможна.

Электрические компрессоры

Электрические воздушные компрессоры, как правило, более удобны, чем газовые, и дешевле.
