Как соединить трубы и фитинги самостоятельно
Как соединить трубы и фитинги самостоятельно- Главная
- Статьи
- Как соединить трубы и фитинги
Трубы и фитинги различаются по ширине, длине, форме и разъему. В свое время в бытовых системах водопровода использовались железные и свинцовые трубы. В наши дни вода обычно разносится по дому в медных трубах, причем пластиковые трубы используются для сточных систем. Наиболее распространенный размер медной трубы имеет наружный диаметр 15 мм, хотя вы можете найти меньшие размеры (10 мм) для подачи моноблочных кранов и радиаторов, а также большие размеры (22 мм и 28 мм) для ванн, резервуаров хранения и котлов. Если ваша водопроводная система была установлена до середины 1970-х годов, трубопровод почти наверняка будет иметь размеры: 1/2, 3/4 внутреннего диаметра.
Вы можете соединить современную 15-миллиметровую трубу до 1/2 дюйм и 28 мм до 1 дюйма с помощью стандартных метрических фитингов, но для подключения 22-миллиметровой трубы до 3/4 дюйма вам понадобится 22-миллиметровый компрессионный фитинг со специальной сверхразмерной оливой.
Как резать трубы
- Шаг 1. Измерьте длину трубы, которая вам нужна, и отметьте ее карандашом. Затем поместите резак над трубой так, чтобы режущий диск выровнялся с меткой, и затяните винт. Вращайте резак вокруг трубы, постоянно затягивая винт, пока вы не прорежете трубу.
- Шаг 2. Удалите заусенец с внутренней стороны обрезанного конца трубы, вставив треугольный расширитель резца,повернув инструмент. Убедитесь, что в трубе не осталось медных осколков, так как они могут привести к повреждению кранов в системе.
- Шаг 3.Очистите внешнюю часть трубы, полируя ее проволочной ватой. Это дает вам ровную поверхность для соединения, и обеспечивает уплотнение.
Как согнуть трубы
Вы можете согнуть пластиковую трубу вручную. Если вы хотите согнуть медную трубу малого диаметра (15 мм), вы можете сделать это при помощи пружины изгиба, которая поддерживает трубу внутри и останавливает ее перегиб. Но поскольку вам понадобится много сил, чтобы использовать её, вы можете предпочесть гибочную машину. Это сделает работу намного проще, особенно хорош такой способ для труб с большим диаметром.
Использование гибочной машины
- Шаг 1. Эта машина дает вам гораздо больше рычагов, чем если бы вы согнули трубу вручную.
- Шаг 2. Держите ручки вместе, чтобы согнуть трубу.
Использование пружины изгиба
Инструменты для металлопласта Ape Пружина для сгибания труб
- Шаг 1. Покройте пружину вазелином и вставьте её в трубу. Если изгиб находится на некотором расстоянии от конца, привяжите отрезок шнура к пружине.
- Шаг 2.Согните трубу коленом, слегка согнув ее и используя ткань в качестве подушки для колена.
Покройте пружину вазелином и вставьте её в трубу. Если изгиб находится на некотором расстоянии от конца, привяжите отрезок шнура к пружине.Как соединить трубы
Традиционные способы соединения медных труб – это капиллярные соединения, которые вам нужно припаять, а также латунные компрессионные соединения, которые вы затягиваете при помощи регулируемого гаечного ключа. Однако, пластичные соединения нажим-пригонки эффективны и гораздо проще в использовании. Они поставляются с резиновыми уплотнительными кольцами для герметизации и хорошо работают как с пластиковыми, так и с медными трубами.
- Безопасность прежде всего. Пластиковые соединения нажим-пригонки на медных трубах ломают непрерывность выпуска системы трубопровода. Вы должны восстановить это, соединив две медные трубы с длиным одножильным заземляющим кабелем 4 мм2, закрепленного зажимами.

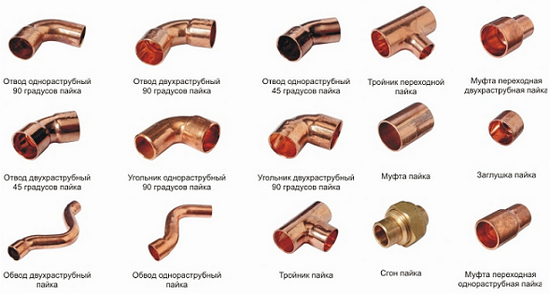

- Капиллярные соединения. Припаянные фитинги называются капиллярными соединениями, потому что при нагревании припой прочерчивается между фитингом и трубой. Есть два типа подачи: торцевая подача и припой-кольцо. В обоих случаях вам нужно будет чистить химическим очистителем внутри соединения, прежде чем он нагреется. Вы также должны тщательно промыть трубы после их соединения, чтобы удалить все следы коррозии.
- Торцевые соединения подачи. Это тип фитинга, который обычно используют профессиональные сантехники. Он нагревается с помощью паяльной лампы.
- Компрессионные соединения. Обычно изготовленные из латуни, компрессионные соединения дают вам водонепроницаемое уплотнение, сжимая специальное металлическое кольцо между трубой и корпусом фитинга. Колпачковая гайка прикручивается к концу соединения, чтобы обеспечить необходимое давление на оливку.
- Затягивая гайку гаечным ключом, вы должны держать штуцер твердо.
Поблагодарить
Пожаловаться
Посоветовать
Спросить
медная трубка прямая и хромированная
‘+ ‘
‘+ ‘{{n}}’ + ‘{{o}}’ + ‘{{t}}’ + ‘
‘+ ‘
При выборе надежного и практичного материала для трубопровода из меди, необходимо, чтобы марка медных труб соответствовала ГОСТ 617-06.
Существует множество примеров, доказывающих надежность и долговечность этого металла, весь асортимент которго вы можете посмотреть на этой странице: https://rdmetall.ru/cvetmet/mednyj-prokat/. Единственным недостатком можно назвать мягкость этого материала, который можно легко повредить. Несмотря на это, в странах Европы на протяжении многих лет используют именно медь при прокладке коммуникаций для жилых домов.
В нашей стране отдается предпочтение стальным трубам, однако, все чаще потребитель приходит к мнению, что качество инженерных коммуникаций должно быть более высоким. Монтируя внутренние сети из медных сплавов, применяется специальная клипса для медных труб и медных фитингов. Потребитель получает высококачественное изделие, ведь Российский ГОСТ практически идентичен европейским требованиям и стандартам EN 1057, BS, DIN.
Медная трубка
Любой из нас однажды сталкивался с установкой кондиционера или газовой колонки и задавался вопросом, почему, например, медная труба для газопровода состоит именно из меди? Почему фреоновый контур состоит исключительно из меди? Ответ прост: физические свойства меди позволяют не вступать во взаимодействие с множеством хладагентов и летучих газов, чего не скажешь о стали или алюминии.
Устойчивость к колебаниям температур и газонепроницаемость, а также устойчивость к коррозии и малый вес – это дополнительные доводы к применению именно этого металла. Собственно, продажа медных трубок в различных исполнениях является одним из ключевых направлений любой компании, занимающейся реализаций изделий из цветных металлов, в том числе и нашей. Так же в процессе вам могут понадобится медные листы, которые можно посмотреть здесь.
Сварка медных труб
Для образования любой трубопроводной системы используется труба медная прямая, которую необходимо соединить с другим отрезком, в нашем случае мы говорим о капиллярной пайке. Этот метод заключается в эффекте адгезии припоя, заполняющего шов между двумя отрезками. Методика позволяет сваривать даже вертикально расположенные детали трубопровода.
Для металлопластиковых инженерных систем часто применяется труба медная хромированная, которая производится в отожженном виде в основном иностранными компаниями (Италия, Сербия и пр.). Рабочие температуры таких труб – до 150 градусов в неагрессивных жидкостях, поставляются в бухтах и отрезками. Одно из дополнительных преимуществ – эстетичный внешний вид.
В процессе производства прибегают к нагреву трубы до 680 градусов (температура может меняться, в зависимости от требуемых свойств конечного изделия) и последующему постепенному охлаждению. Такое изготовление медной трубы называется отжигом, оно придает большую пластичность, но понижает прочность изделия.
Статьи по теме:
6 простых шагов для соединения медной трубы с PEX
Если вы являетесь домовладельцем, есть вероятность, что в какой-то момент вам придется соединить медную трубу с трубой из сшитого полиэтилена (PEX).
Это обычный ремонт, который призван делать сантехник, и это не так сложно, как может показаться.
В этой статье мы покажем вам, как соединить медную трубу с трубой PEX, чтобы вы могли сделать эту часть сантехники самостоятельно.
Инструменты, необходимые для соединения меди с трубой PEX
- Вставной фитинг
- Проволочная щетка
- Труборез
При использовании припаиваемых фитингов:
- Паяльная лампа
- Флюс
- Припой
- Обжимные кольца/зажимы Cinch
- Обжимной инструмент/инструмент для зажима Cinch
Пошаговое руководство: как соединить медь с трубой PEX
Шаг 1. Решите, какой метод вы собираетесь использовать
Существует два основных метода соединения медной трубы с трубкой PEX. В первом используются припаянные медные переходники к PEX и обжимные кольца или зажимы типа «тюльпан» для усиления соединения.
Другой метод является относительно новым и использует вставные фитинги. Это самый простой в использовании тип фитингов, он не требует пайки или специальных инструментов, и вы обычно можете соединить их за считанные секунды.
Недостатком вставных фитингов является то, что они не так прочны, как паяные соединения, и их не рекомендуется использовать в условиях высокого давления.
Мы рекомендуем использовать вставные фитинги для новичков, которые не знакомы с пайкой, и более традиционные напаиваемые фитинги для более опытных людей, у которых уже есть для этого необходимые инструменты.
Если вы не уверены, какой метод использовать, мы рекомендуем начать с вставных фитингов или даже вызвать профессионального сантехника.
Шаг 2. Обрежьте и подготовьте трубы
Прежде чем соединить медную трубу с трубой PEX, необходимо отрезать трубы на требуемую длину. Сантиметровой лентой измерьте трубы и отметьте линию разреза маркером, карандашом или мелом.
Мы рекомендуем использовать простой труборез для медных труб и труборез для труб PEX.
Для этих труб нет необходимости использовать электроинструмент, потому что и PEX, и медь являются относительно мягкими материалами, которые можно легко разрезать.
При использовании трубореза поместите режущий диск на линию реза на трубе и затяните инструмент, чтобы он плотно прилегал к трубе. Затем начните вращать инструмент вокруг трубы, постоянно затягивая его по мере вращения.
При использовании трубореза PEX обязательно обрезайте трубу под углом 90 градусов. Это поможет создать герметичное уплотнение при соединении трубы с фитингом. Если резать не прямо вниз, а под углом, соединение будет разболтаться, и со временем оно может протечь.
Шаг 3. Подготовка медной трубы
После того, как вы обрежете медную трубу, вам нужно будет подготовить ее к пайке. Для этого вам нужно очистить внутреннюю и внешнюю часть трубы проволочной щеткой. Это удалит любую грязь или мусор, которые могут помешать припою прилипнуть к трубе.
Если срез не очень чистый, вы можете удалить заусенцы с трубы с помощью наждачной бумаги или инструмента для удаления заусенцев.
Это избавит от всех зазубренных краев, гарантируя прочное соединение. Если вы используете наждачную бумагу, вы можете обернуть ее вокруг деревянного бруска для облегчения работы.
Как и при шлифовке всего, начните с наждачной бумаги с более низкой зернистостью и постепенно переходите к наждачной бумаге с более высокой (более мелкой) зернистостью. Это приведет к лучшему удалению заусенцев и гладкой поверхности.
Изображение предоставлено: FinehomebuildingШаг 4 – Подсоедините медную трубу к фитингу
После того, как труба подготовлена, вы можете подсоединить ее к фитингу по вашему выбору. Если вы используете припаиваемый адаптер, его необходимо припаять к трубе.
Для этого вам понадобится паяльная горелка, флюс и припой. Для начала нанесите флюс на внутреннюю часть припаиваемого переходника и на внешнюю часть трубы. Это поможет припою прилипнуть к трубе.
Если вы не используете флюс, припой не прилипнет к трубе и фитингу, и ваше соединение будет слабым и подверженным протечкам.
Теперь вставьте конец медной трубы в фитинг и начните пайку, нагревая соединение. Затем нанесите на соединение припой, продолжайте нагревать его, пока припой не расплавится, и соедините медную трубу с фитингом.
Наконец, дайте соединению остыть в течение нескольких минут, прежде чем подсоединять трубу PEX.
Если вы используете вставной фитинг, процесс намного проще. Этот тип фитинга также называется нажимным фитингом или просто нажимным фитингом и почти всегда изготавливается из латуни. Сначала вставьте медную трубу в фитинг до упора, пока не почувствуете, что она подсоединена.
Соединение должно быть плотным и надежным, но если это не так, вы всегда можете удалить его и снова вставить. Если соединение по-прежнему недостаточно плотное, вы можете добавить небольшое количество герметика для труб на конец медной трубы и снова вставить ее.
Затем, в зависимости от того, какой у вас вставной фитинг, вам может понадобиться вставить элемент жесткости PEX в конец трубы PEX.
Наконец, вставьте трубу PEX в другую сторону фитинга, и вот вы соединили медную трубу с трубой PEX!
В этом видеоролике показано, как использовать вставные фитинги.
Шаг 5. Закрепите соединение PEX (дополнительно)
Если вы использовали припаиваемый адаптер, вам необходимо закрепить соединение PEX с помощью обжимных колец или зажимов типа «тюльпан». Для обоих этих вариантов требуются специальные инструменты — зажимной инструмент для хомутов и обжимной инструмент PEX для обжимных колец.
Оба варианта прекрасно справляются со своей задачей, но между ними есть несколько отличий. Зажимы Cinch дороже (включая сами кольца и инструмент для их установки), но установка намного проще, особенно в ограниченном пространстве, а инструмент Cinch более универсален, чем обжимной инструмент для колец.
Это связано с тем, что инструмент для зажима является универсальным для всех размеров всех труб PEX, в то время как инструмент для обжимного кольца продается в различных размерах, в зависимости от того, какой размер трубы вы собираетесь установить. Таким образом, если у вас есть несколько размеров труб PEX, вам необходимо приобрести набор инструментов для обжимных колец, которые подходят для всех размеров.
Это быстро складывается в общую стоимость, и хотя есть несколько универсальных вариантов, они довольно дороги.
Процедура обеспечения герметичности в месте соединения практически одинакова как для обжимных колец, так и для хомутов. Наденьте кольцо или зажим на трубу PEX в месте ее соединения с фитингом и затяните с помощью инструмента.
Шаг 6. Проверка на наличие утечек
Независимо от того, какой тип фитинга вы использовали, важно проверить наличие утечек после подсоединения труб. Например, если вы присоединили новую трубу PEX к медной трубе, ведущей к клапану, подключенному к вашим туалетам, душевым или раковине, вы можете серьезно повредиться, если соединение протечет.
Лучший способ проверить наличие утечек — включить подачу воды и проверить на наличие утечек соединительные соединения. Если вы видите какие-либо утечки, вам нужно будет отсоединить трубу и фитинги и начать все сначала.
Удлиненные наконечники
Изображение предоставлено: bobvila- При использовании припаиваемых фитингов важно использовать бессвинцовый припой. Припой на основе свинца больше не разрешается использовать в системах питьевой воды.
- При использовании обжимных колец или зажимов убедитесь, что они надежно закреплены. Неплотное соединение может привести к утечкам.
- При использовании вставных фитингов важно следовать инструкциям производителя. Вставные фитинги некоторых марок требуют использования специального инструмента для крепления фитинга к трубе.
- Всегда выключайте воду, прежде чем приступить к работе с трубами.
- Если вы не знаете, какой метод использовать, или если у вас возникли проблемы с подключением труб, мы рекомендуем вызвать профессионального сантехника.
- Для соединения медных труб с трубами PEX можно также использовать навинчивающиеся переходники с наружной или внутренней резьбой.
- Внутренняя резьба находится внутри адаптера, а наружная резьба — снаружи.
Заключение
Соединение медной трубы с трубой PEX не так сложно, как может показаться, особенно если вы используете вставной переходник. В этом случае все, что вам нужно сделать, это вставить трубы в концы фитинга, и все.
Если вы собираетесь использовать припаиваемый фитинг, вам необходимо:
- Нанесите флюс на внешнюю сторону конца медной трубы и на внутреннюю часть фитинга
- Вставьте медную трубку в фитинг и нагрейте соединение паяльной лампой.
- Нанесите припой на соединение и нагрейте его паяльной лампой, пока он не расплавится и не закрепит соединение
- Дайте остыть перед использованием или установкой
Если у вас есть вопросы по соединению разных типов труб вместе, дайте нам знать в комментариях!
Как соединить медную трубу без пайки
Йост Нуссельдер | Обновлено: 20 июня 2021 г.
Мне нравится создавать бесплатный контент, полный советов для моих читателей, вас. Я не принимаю платных спонсоров, мое мнение – мое личное, но если вы найдете мои рекомендации полезными и в конечном итоге купите что-то, что вам нравится, по одной из моих ссылок, я могу заработать комиссию без каких-либо дополнительных затрат для вас. Узнать больше
Пайка — это классический метод соединения двух металлических деталей, который используется сантехниками во всем мире. Но для этого требуются специальные инструменты, и при неправильном выполнении велика вероятность ошибки. Хотя это единственный способ решения некоторых конкретных проблем, некоторые проблемы с сантехникой можно решить с помощью альтернативных вариантов.
Когда дело доходит до соединения медных труб, инженеры придумали немало альтернатив пайке. Эти решения требуют небольшого, недорогого и набора гораздо более безопасных инструментов. Мы глубоко изучили рынок и нашли несколько лучших способов соединения медных труб без пайки, которыми мы поделимся с вами сегодня.
Как соединить медную трубу без пайки
Паять медные трубы с водой в них — тяжелая работа. Это одна из основных причин, по которой мы идем вперед к этим альтернативам.
Независимо от того, как вы пытаетесь соединить медные трубы без пайки, вашей целью должно быть получение результата пайки, т.е. получение водонепроницаемого соединения. Мы покажем вам два типа соединителей, как они работают и какой из них лучше всего подходит для определенного сценария. Таким образом, вы будете знать, какой из них лучше всего подходит для вас.
Соединители с компрессионной посадкой
Этот тип металлического соединителя присутствует на рынке уже довольно давно. Он может соединить две медные трубы без пайки. Единственный инструмент, который вам понадобится, это пара гаечных ключей.
Соединение компрессионного фитинга с медной трубой
Для надежного соединения с медной трубой имеется внешняя гайка и внутреннее кольцо. Во-первых, вы должны надеть внешнюю гайку на основную медную трубу. Размер гайки должен быть достаточно большим, чтобы через нее можно было провести медную трубу. При покупке этих соединителей сообщите своему продавцу размер трубы.
Затем сдвиньте внутреннее кольцо. Внутреннее кольцо относительно тонкое, но достаточно прочное, чтобы выдержать значительное усилие, которое вскоре возникнет. Когда вы поставите соединительный фитинг на место, сдвиньте к нему кольцо, а затем внешнюю гайку. Удерживая фитинг одним ключом, затяните гайку другим. 9
Пожалуйста, включите JavaScript . Внутреннее кольцо сжимается по размеру и форме, что обеспечивает водонепроницаемое соединение.
Что следует помнить
Недостатком этого типа соединителя является то, что вы не знаете, когда прекратить затягивать внешнюю гайку. Многие перетягивают гайку, что приводит к растрескиванию внутреннего кольца и, в конечном счете, невозможно установить водонепроницаемое соединение. Так что не переусердствуйте с процессом затяжки.
Вставные соединители
Несмотря на то, что вставные соединители являются относительно новой технологией, они быстро зарекомендовали себя благодаря своему блестящему решению по гидроизоляции. Как и в случае с другим разъемом, здесь не требуется пайка, и, кроме того, для этого вам не понадобится даже один инструмент.
Соединение нажимного фитинга с медной трубой
В отличие от компрессионного фитинга, в этом фитинге нет металлических гаек или колец. Возьмите один конец медной трубы и вставьте его в одно из отверстий нажимного фитинга. Труба оканчивается с щелкающим звуком, если вы все сделали правильно. Вот и все, подключение установлено.
Как это работает
В нажимном соединителе используется технология захвата резины для создания водонепроницаемого соединения. Внутри фитинга имеется О-образное кольцо, которое обычно изготавливается из неопренового каучука. Кольцо уступает трубе и полностью оборачивает ее, обеспечивая водонепроницаемое соединение.
Что следует помнить
Пуш-фитинги лучше всего подходят для скошенных краев. Вы можете использовать труборез, чтобы получить скошенный край. Хотя процесс затяжки отсутствует, резиновый материал может быть поврежден, если медная труба каким-либо образом перегреется. Он более подвержен протечкам, чем компрессионные фитинги.
Заключение
Оба упомянутых выше способа прекрасно работают для получения водонепроницаемого соединения на медной трубе. Конечно, они не обладают всеми преимуществами соединения пайкой с помощью бутановой горелки или другим способом.
