расстояние на потолке и стенах промеж материалов

Из листов гипсокартона можно создавать разнообразные элементы и конструкции. Надежность всех элементов конструкции зависит от того, как крепко скреплены между собой профили. Выполнить эту работу можно несколькими способами. Есть проверенные и надежные, которые используют в большинстве случаев, но иногда можно использовать и подручные материалы.
Существующие варианты соединения профиля между собой

Рассмотрим, как соединить профили для гипсокартона между собой правильно, и какие нюансы нужно учесть при креплении гипсокартона. Технологии несложные, и поэтому выполнить соединение профилей своими руками легко, главное, подготовить все необходимые материалы и инструменты для гипсокартона.

Вернуться к оглавлению

Полное содержание материала

• 1 Первая технология – профессиональные элементы
  • 1.1 Как соединить профили
  • 1.2 Как монтировать удлинители
  • 1. 3 Монтаж крабов
  • 1.4 Обустройство двухуровневых соединителей
• 2 Установка боковых соединителей

Первая технология – профессиональные элементы

На рынке имеется множество конструкций, которые производят для соединения профильных деталей при монтаже каркаса на стену.
Пример крабового соединения профилей

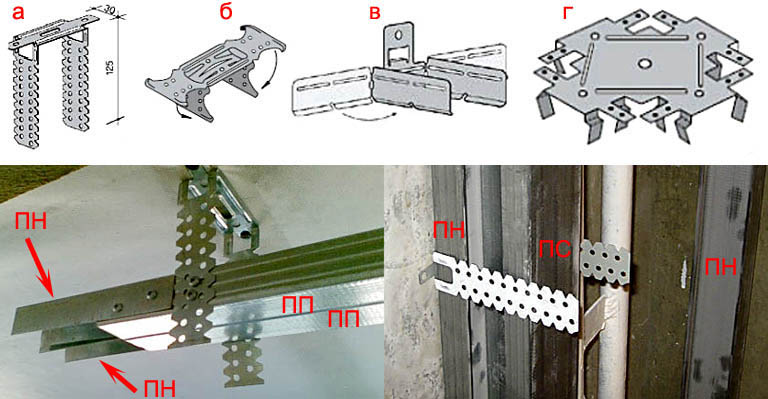

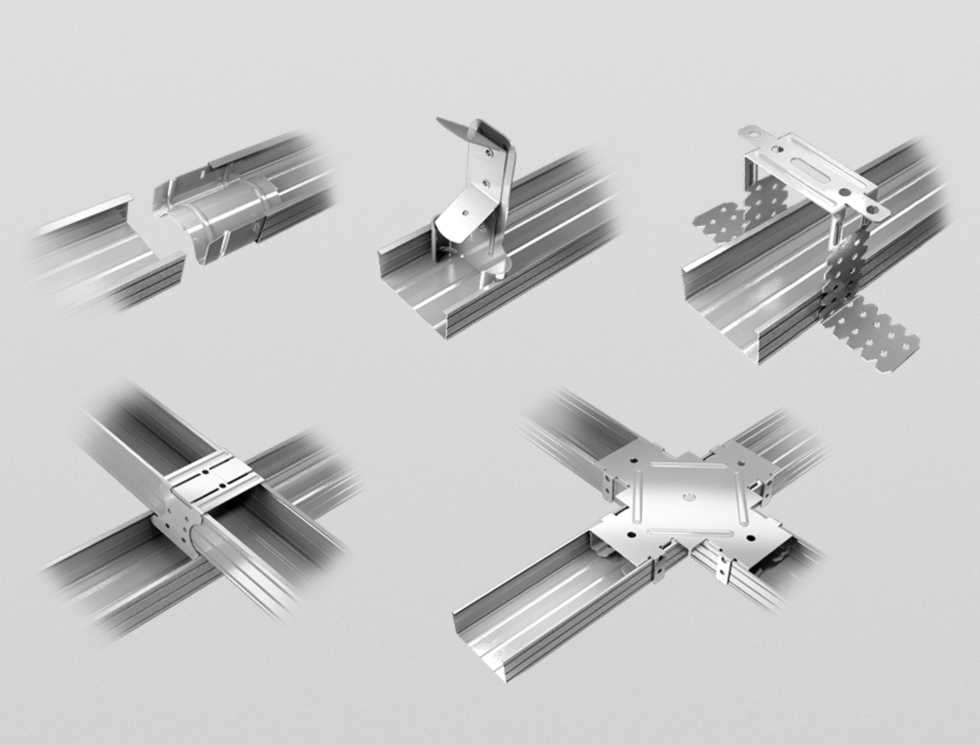

Соединители могут иметь различный вид и конфигурацию, но есть самые востребованные, которые мы и рассмотрим, для удобства сделаем это в форме таблицы:

Удлинители	Применяются для профиля 60х27 – это специальная вставка, которая может с точностью до миллиметра соединить элементы, Впоследствии они вкручиваются маленькими саморезами. Элементы производят из оцинкованной стали, посередине есть специальное углубление, помогающее торцам профиля плотно прилегать друг к другу.
«Краб» — одноуровневый соединитель	Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон – это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложится немалая нагрузка. Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон. Это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложиться немалая нагрузка.
Двухуровневый соединитель	Этот элемент применяется, если нужно закрепить профили, расположенные друг над другом. При помощи этого элемента собрать двухуровневую конструкцию не составит труда, при этом она будет очень надежной. Его в основном используют профессиональные застройщики, частники их применяют редко, но это удобный элемент обладающий массой достоинств
Боковой соединитель	Малознакомый элемент, который практически не используется, но соединить детали с его применением очень просто. Он предназначен для соединения двух перпендикулярных элементов.

Важно! Для точного расчета соединителей, нужно составить подробный чертеж конструкции с прорисовкой каждой детали. На рисунке будет видно, сколько соединительных элементов вам понадобиться.
Так выглядит боковой соединитель профилей
Чертеж с размерами соединителя профилей

Как соединить профили

Рассмотрим процесс соединения профильных комплектующих с помощью описанных выше изделий.
Нам нужно:

• саморезы – «клопы» с острым концом, длиной 9-11 мм, 25 штук на 1м2;Схема с размерами саморезов клопов
• взять шуруповерт с насадкой для быстрого закручивания саморезов. Метиза с головкой под шип, поэтому стоит прикупить несколько бит разных по длине;
• металлические профили, которые нужно соединить, придется отрезать, поэтом вам будет необходимо подготовить ножницы по железу;
• кроме этого понадобится рулетка.

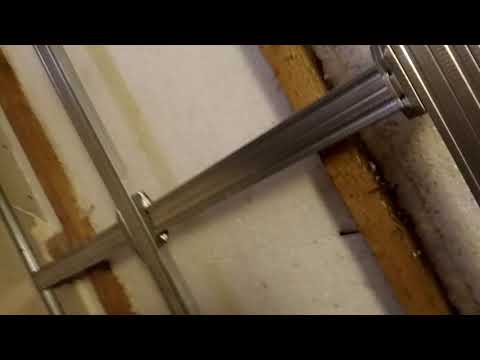

В видео показан процесс соединения и удлинения двух профилей.

Как монтировать удлинители

Каждый вариант крепежа имеет свою инструкцию по обустройству. Для того чтобы понимать, как правильно соединить элементы, рассмотрим каждый вариант в отдельности:

1. Чтобы правильно нарастить профили с геометрической точностью нужно использовать удлинители. Если в продаже есть несколько вариантов, то стоит выбрать элемент с выемкой посередине и из жесткого металла, они помогут соединить элементы с особой точностью.Схема для соединения профилей
2. Произведите замеры длины профилей, которые нужно соединить. Нарежьте профиль ножницами по железу. Стоит отметить, что профили должны быть короче исходного размера на 1 см, так будет проще соединить конструкцию.

3. Вставить элемент в торец одного из профилей, после этого вставить второй профиль. Соединение делаем жестким, если элементы соединения в месте сцепления болтаются, то прочностной показатель будет низким. Соединение фиксируется маленькими саморезами «семечками» по два крепежа с каждой стороны, тогда будет обеспечена надежность соединения.Процесс вставки удлинителя в профиль

Монтаж крабов

Как удлинить профиль мы разобрались, теперь стоит разобраться, как присоединить при помощи краба поперечину в конструкции из ГКЛ. Выполнить своими руками это нужно так:

• отмерим длину каждого профильного элемента для точности соединяемой конструкции. Стоит сказать, что перемычки при монтаже должны быть на полсантиметра меньше исходной длины. Это нужно, чтобы перемычки не деформировались во время эксплуатации;
• установить соединитель с тыльной стороны профиля. Элемент подогнать под профиль и должен плотно к нему прилегать. Установите перемычку в соединитель и защелкните;
• зазор между профилем и поперечиной в крабе должен быть минимальным;
• выступы с отверстиями, имеющиеся на каждом соединителе, стоит загнуть к профильному элементу и прикрутить саморезами;
• со второй стороны крепление производится аналогично. Если вторая сторона не нужна, то ее можно оставить нетронутой или отрезать ножницами по железу.

Если сомневаетесь, что у вас получится правильно соединить профили при помощи краба, попробуйте это сделать на двух маленьких элементах, как только вы поймете принцип, работа пойдет намного быстрее.

Обустройство двухуровневых соединителей

Эти соединители предназначаются для того, чтобы составить два профиля находящиеся друг над другом в сложной конструкции.
Пример конструкции двухуровневого соединения профилей

Соединитель — это элемент с выступами внизу, защелкивающийся в пазах, находящихся по бокам профиля.

Этот элемент держит профиль очень прочно и не требуется других креплений. В верхней части имеются такие же фиксаторы, которые вставляются в пазы верхнего профиля.

Процесс установки:

• вставить соединитель в первый профиль и защелкнуть плотно;
• второй профиль вставить так, чтобы бортики соединителя плотно зашли в изгибы элемента, другого крепления не потребуется;
• есть сомнение в надежности конструкции, то соединитель можно прикрутить саморезами по металлу к профильной конструкции.

Соединитель редко используется частными застройщиками, но он очень удобен в применении, при этом монтировать сложные конструкции с этим элементом намного быстрее.

Вернуться к оглавлению

Установка боковых соединителей

Этот элемент применяется, когда нужно присоединить перемычку с одной стороны профиля. Этот соединитель хорошо использовать, когда собирается сложная многоуровневая конструкция.
Как смонтировать элемент:

• проводят замеры, где перемычка будет меньше исходного числа на 5 мм;Схема крепления перемычек к каркасу
• чтобы соединить профиль этим элементом, нужно приложить много усилий;
• второй профиль устанавливается на бортик элемента и фиксируется крепежом;
• вкрутить 4 самореза для прочности.

Если бюджет ремонта ограничен, то можно соединить профили при помощи саморезов, не применяя соединители. Этот вид крепления не менее надежен, просто на него нужно потратить немного больше времени и сил.

Как соединить и крепить профили для гипсокартона между собой

Из листов гипсокартона можно создавать разнообразные элементы и конструкции. Надежность всех элементов конструкции зависит от того, как крепко скреплены между собой профили. Выполнить эту работу можно несколькими способами. Есть проверенные и надежные, которые используют в большинстве случаев, но иногда можно использовать и подручные материалы.

Рассмотрим, как соединить профили для гипсокартона между собой правильно, и какие нюансы нужно учесть при креплении гипсокартона на потолке и стенах. Технологии несложные, и поэтому выполнить соединение профилей своими руками легко, главное, подготовить все необходимые материалы и инструменты для гипсокартона.

Первая технология — профессиональные элементы

На рынке имеется множество конструкций, которые производят для соединения деталей при монтаже каркаса на стену.

Соединители могут иметь различный вид и конфигурацию, но есть самые востребованные, которые мы и рассмотрим, для удобства сделаем это в форме таблицы:

Удлинители	Применяются для профиля 60х27 — это специальная вставка, которая может с точностью до миллиметра соединить элементы, Впоследствии они вкручиваются маленькими саморезами. Элементы производят из оцинкованной стали, посередине есть специальное углубление, помогающее торцам профиля плотно прилегать друг к другу.
«Краб» — одноуровневый соединитель	Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон — это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложится немалая нагрузка. Используется для сцепления элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон. Это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложиться немалая нагрузка.
Двухуровневый соединитель	Этот элемент применяется, если нужно закрепить профили, расположенные друг над другом. При помощи этого элемента собрать двухуровневую конструкцию не составит труда, при этом она будет очень надежной. Его в основном используют профессиональные застройщики, частники их применяют редко, но это удобный элемент обладающий массой достоинств
Боковой соединитель	Малознакомый элемент, который практически не используется, но соединить детали с его применением очень просто. Он предназначен для соединения двух перпендикулярных элементов.

Важно! Для точного расчета соединителей, нужно составить подробный чертеж конструкции с прорисовкой каждой детали. На рисунке будет видно, сколько соединительных элементов вам понадобиться.

Как соединить профили для крепления на стенах и потолке

Рассмотрим процесс соединения профильных комплектующих с помощью описанных выше изделий.

Нам нужно:

• саморезы — «клопы» с острым концом, длиной 9-11 мм, 25 штук на 1м2;
• взять шуруповерт с насадкой для быстрого закручивания саморезов. Метиза с головкой под шип, поэтому стоит прикупить несколько бит разных по длине;
• металлические профили, которые нужно соединить, придется отрезать, поэтом вам будет необходимо подготовить ножницы по железу;
• кроме этого понадобится рулетка.

В видео показан процесс соединения и удлинения двух профилей.

Как монтировать удлинители

Каждый вариант крепежа имеет свою инструкцию по обустройству. Для того чтобы понимать, как правильно соединить элементы, рассмотрим каждый вариант в отдельности:

1. Чтобы правильно нарастить профили с геометрической точностью нужно использовать удлинители. Если в продаже есть несколько вариантов, то стоит выбрать элемент с выемкой посередине и из жесткого металла, они помогут соединить элементы с особой точностью.
2. Произведите замеры длины элементов, которые нужно соединить. Нарежьте профиль ножницами по железу. Стоит отметить, что элементы должны быть короче исходного размера на 1 см, так будет проще соединить конструкцию.
3. Вставить элемент в торец одного из профилей, после этого вставить второй. Соединение делаем жестким, если элементы соединения в месте сцепления болтаются, то прочностной показатель будет низким. Соединение фиксируется маленькими саморезами «семечками» по два крепежа с каждой стороны, тогда будет обеспечена надежность соединения.

Монтаж крабов

Как удлинить профиль мы разобрались, теперь стоит разобраться, как присоединить при помощи краба поперечину в конструкции из ГКЛ. Выполнить своими руками это нужно так:

• отмерим длину каждого профильного элемента для точности соединяемой конструкции. Стоит сказать, что перемычки при монтаже должны быть на полсантиметра меньше исходной длины. Это нужно, чтобы перемычки не деформировались во время эксплуатации;
• установить соединитель с тыльной стороны. Элемент подогнать под профиль и должен плотно к нему прилегать. Установите перемычку в соединитель и защелкните;
• зазор между профилем и поперечиной в крабе должен быть минимальным;
• выступы с отверстиями, имеющиеся на каждом соединителе, стоит загнуть к профильному элементу и прикрутить саморезами;
• со второй стороны крепление производится аналогично. Если вторая сторона не нужна, то ее можно оставить нетронутой или отрезать ножницами по железу.

Если сомневаетесь, что у вас получится правильно соединить профили при помощи краба, попробуйте это сделать на двух маленьких элементах, как только вы поймете принцип, работа пойдет намного быстрее.

Обустройство двухуровневых соединителей

Эти соединители предназначаются для того, чтобы составить два профиля находящиеся друг над другом в сложной конструкции.

Соединитель — это элемент с выступами внизу, защелкивающийся в пазах, находящихся по бокам.

Этот элемент держит очень прочно и не требуется других креплений. В верхней части имеются такие же фиксаторы, которые вставляются в пазы верхнего профиля.

Процесс установки:

• вставить соединитель в первый профиль и защелкнуть плотно;
• второй вставить так, чтобы бортики соединителя плотно зашли в изгибы элемента, другого крепления не потребуется;
• есть сомнение в надежности конструкции, то соединитель можно прикрутить саморезами по металлу к профильной конструкции.

Соединитель редко используется частными застройщиками, но он очень удобен в применении, при этом монтировать сложные конструкции с этим элементом намного быстрее.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Установка боковых соединителей

Этот элемент применяется, когда нужно присоединить перемычку с одной стороны профиля.

Этот соединитель хорошо использовать, когда собирается сложная многоуровневая конструкция.

Как смонтировать элемент:

• проводят замеры, где перемычка будет меньше исходного числа на 5 мм;
• чтобы соединить профиль этим элементом, нужно приложить много усилий;
• второй профиль устанавливается на бортик элемента и фиксируется крепежом;
• вкрутить 4 самореза для прочности.

Если бюджет ремонта ограничен, то можно соединить профили при помощи саморезов, не применяя соединители. Этот вид крепления не менее надежен, просто на него нужно потратить немного больше времени и сил.

источник: //gipsokarton-blog.ru/raboty/soedinenie-profilya-dlya-gipsokartona.html

При выравнивании стен гипсокартоном залог успешного достижения поставленной цели — грамотно сооруженная обрешетка. Именно от нее зависит, насколько гладкой станет в будущем стена, в полной ли мере будут реализованы дополнительные функции обшивки, такие как утепление, звукоизоляция и маскировка под конструкцией разного рода коммуникаций — труб и электропроводов.

А чтобы правильно смонтировать каркас, нужно верно выбрать размеры под гипсокартон, просчитать плотность установки отдельных его элементов и определиться, какие именно виды понадобятся для данной обрешетки.

Видовое разнообразие профилей

В зависимости от поставленных целей при выполнении гипсокартонных работ закупаются элементы следующего предназначения:

1. ПН — направляющие, с помощью которых собирается каркас. В англоязычных странах они маркируются буквами UW, нередко такая маркировка встречается и среди отечественной продукции. Направляющий профиль исполняет роль основы под будущий стеновой каркас, на него монтируются остальные элементы. Глубину он имеет в 40 мм, ширина может быть разной: 50, 75, 100 мм. Какой размер нужен в конкретном случае, зависит от толщины стены, которую замеряют традиционными способами.
2. ПНП (по другой маркировке — UD) — аналогичные направляющие, только предназначенные для потолка. С них начинается установка каркаса на верхней плите. Считаются незаменимыми при монтаже многоуровневых потолков.
3. ПС (он же CW) — применяется при перепланировке для возведения дополнительных перегородок из гипсокартона. Он крепится непосредственно в ПН.
4. ПП (или CD) монтируется на потолок зажимами-анкерами или подвесами и формирует потолочную обрешетку, если она необходима.
5. Последние две разновидности можно считать вспомогательными (однако, ни в коем случае не второстепенными). Маячковый профиль, обозначаемый буквами ПМ, монтируется при выравнивании поверхности. Он является своего рода рельсом, по которому идет штукатурное правило.
6. Угловой профиль, маркированный УП, укрепляет и ровняет всякого рода углы. Выпускается и для наружных выступов, и для внутренних углов. Вещь крайне необходимая для того, чтобы углы стыковок выглядели филигранно ровно.

Количество и вид элементов, так же, как и размеры длины профиля для крепления гипсокартона, определяется после точных измерений обшиваемой поверхности. А в случае многоуровневых потолков или встроенных ниш — после разработки четких эскизов с указанием всех данных.

Способы соединения

Наращивание

Такой распространенный способ соединения профилей для гипсокартона, как наращивание применяется в штатных случаях. Его предпочитают многие профессиональные мастера. Обычно 3-метровой длины вполне достаточно для монтажа обрешетки. Напротив, зачастую приходится его подрезать.

Однако при обшивке потолка направляющая иногда оказывается слишком короткой. В этой ситуации необходимо «доставить» ее другим отрезком нужной длины. Для этого существуют продольные соединители. Два профиля вставляются в такой элемент путем задвижки в соответствующий паз. Посередине соединителя расположен выступ-ограничитель.

Для укрепления каркаса и повышения надежности соединения они скрепляется короткими саморезами, снабженными пресс-шайбами (у строителей они носят название «семечек» или «клопов»).

Крестообразный способ

В основном такое соединение профилей применяется при обшивке потолков гипсокартоном и преследует цель создания более прочного каркаса, плотного сцепления между собой отдельных его элементов. Выполняется такой стык с помощью соединителя, называемого крабом. Пользоваться им чрезвычайно просто.

1. Четыре обрезанных по вымеренным размерам профиля торцами вставляются в соединитель, имеющий 4 паза, расположенных в виде креста.
2. Каждый отрезок вдвигается в «краб» до щелчка.
3. Усики соединителя отгибаются на прямой угол и фиксируются «семечками» на бортиках направляющих.

Также подобное соединение профилей для гипсокартона крестом можно выполнить и без такого элемента, но придется резать, загибать и подгонять сами направляющие, что требует серьезных профессиональных навыков и отнимает много времени.

Неполный крест

Иногда требуется выполнить соединение неполным крестом, в виде буквы Т. Такое встречается при монтаже обрешетки под скрытое освещение или в многоуровневых потолках. В этом случае можно пойти двумя путями.

1. Использовать специально предназначенный для такого перехода соединитель. Один торец в нем оборудован пазом для вставки профиля, другой выполнен в виде широкого крюка, который цепляется за поперечную рейку.
2. Если вы пропустили этот момент и не купили нужный переходник, можно воспользоваться тем же «крабом». С него обрезается лишний, четвертый, конец, после чего монтаж осуществляется подобно крестообразному соединению.

Можно также использовать и кустарные способы соединения, с подрезанием, отгибанием и креплением на саморезы. Однако такой метод считается менее надежным. К тому же сложнее выдержать строго прямой угол, в связи с чем, может быть перекошена вся конструкция.

Изгибы

При сложной конфигурации многоуровневого потолка задача смонтировать под него каркас несколько усложняется, так как соединить профиль для гипсокартона бывает нужно под углом, и не всегда прямым. В таких случаях используется специальный соединитель. Он несколько похож на удлинитель, только его бортики по центру прорезаны до основания и отсутствует ограничитель.

Алгоритм проведения работ

1. Вымеряется нужный размер профиля, который будет укладываться под гипсокартон по непрямолинейному чертежу.
2. Отрезаются рейки нужной длины.
3. Угловой соединитель сгибается, как этого требует эскиз.
4. В торцы вставляются отрезки элементов.
5. Все элементы фиксируются саморезами.

Сгибать угловой соединитель можно как внутрь, так и наружу. С помощью таких же деталей может быть смонтирована и обрешетка под арочные проемы, о которых поподробнее поговорим в наших следующих статьях.

источник: //ogipse.ru/133-soedinenie-profilej-dlya-gipsokartona/

Сегодня гипсокартонные конструкции пользуются огромной популярностью. Конструкции из гипсокартона можно встретить на потолке, стене, в качестве перегородки, арки, колонны и т.д. Но для того, чтобы задуманная конструкция вышла как надо, следует знать определенные нюансы. Самое главное здесь знать, как крепить металлические профили для создания каркаса.

В такой ситуации также нужно ориентироваться в типах направляющих, осуществлять правильный расчет и производить различные другие манипуляции с каркасными элементами.

Расчетные работы

В данной ситуации расчет является очень важным, так как с его помощью вы сможете определить, какое число профилей вам понадобиться.

Здесь расчет проводится следующим образом:

• измеряется высота стен или ширина комнаты — в зависимости от того, где будет происходить монтаж;
• далее делаем расчет периметра стен/потолка;
• определяется шаг крепление реек. Обычно он составляет по вертикали 50-60 см, а по горизонтали — 50 см.

Обратите внимание! Расчет должен быть основан на том факте, что на один лист гипсокартона должно приходиться три профиля. Поэтому расчет также должен базироваться на размерах, выбранных для обшивки, листов.

Для наглядности и упрощению подсчетов можно нарисовать чертеж предстоящей для сборки конструкции.

Чертеж конструкции

С чертежом намного проще будет наносить разметку на рабочую поверхность.

Набор инструментов и материалов

Крепление профилей осуществляется с помощью следующих инструментов:

• перфоратор или дрель;
• шуруповерт;
• ножницы по металлу;
• рулетка;
• уровень;
• карандаш.

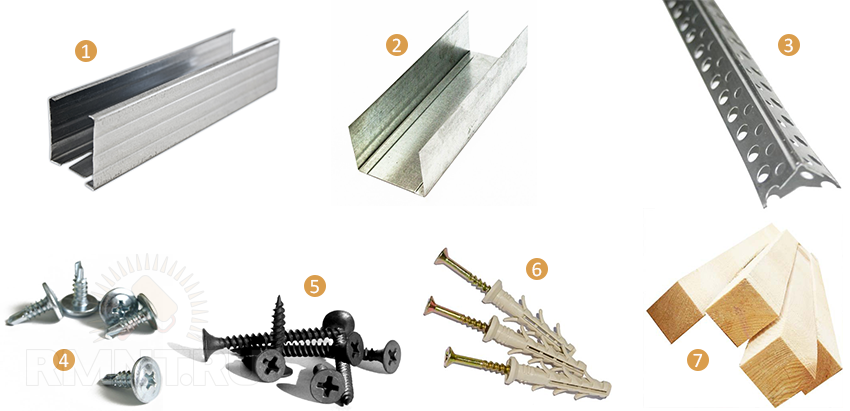

Из материалов необходимы будут металлические профиля и крепежи: дюбеля, шурупы, крабы.

Подготовительные работы

Установка направляющих профилей на стены или потолок осуществляется только после должной подготовки, которая включает в себя следующие моменты:

Грунтовка стен

• снятие со стен или потолка старой отделки. Монтаж должен проводиться на очищенные от штукатурки и обоев стены;
• удаление со стен или потолка различных торчащих предметов: гвоздей, арматуры и т.д.;
• шпаклевка всех трещин и отколов;
• грунтовка рабочей поверхности.

После высыхания раствора, приступаем к нанесению разметки. Монтаж по разметке будет проще и пройдет значительно быстрее. При нанесении разметку следует четко следовать ранее составленному чертежу.

Обратите внимание! Чертить линии разметки можно только с помощью уровня. Так они выйдут идеально ровными.

В ходе разметки не забудьте указать места, где будете крепить вертикальные и горизонтальные направляющие. Это поможет вам не сбиться и сделать так, чтобы каждый лист гипсокартона ложился четко на три профиля.

Действия с профилями

Установить профиля для гипсокартона можно по-разному, так как здесь все зависит от того, какой тип конструкции планируется к установке: перегородка, облицовка стен, подвесной потолок и т.д.

Для начала следует выяснить, какие манипуляции возможны.

Рассмотрим наиболее часто встречаемые действия, которые могут возникнуть при монтаже. Крепление может потребовать от вас следующих операций:

• соединение;
• наращивание;
• укорочение;
• изгибание.

Процедура соединения крепежных элементов позволит сделать все конструкцию более крепкой и жесткой. Между собой профиля могут соединяться шурупами для металла. Обычно соединяют направляющие и стоечные, а также перемычки. Стоечные и направляющие профиля просто вставляются один в другого и закручиваются саморезом.

Помимо этого, здесь можно применять такие специальные крепежи, как крабы. Такое соединение осуществляется крест-накрест. Здесь четыре профиля одновременно торцами вставляются в «краб» и просто защелкиваются в нем. После этого усики у соединительной детали нужно отогнуть на 90 градусов и прикрутить «клопами» к бортам профиля. В данной ситуации можно не использовать «краб», а заменить его на сами профиля. Для этого надрезаем поперечный профиль и по сгибу отгибаем его или отламываем. После этого нужно наложить его на продольную рейку и зафиксировать с помощью «клопа».

Соединение крабом

Еще одним способом соединение является Т-образный способ. Он осуществляется таким же образом, как и крест-накрест (с крабом или без него).

Наращивание. Иногда бывают ситуации, когда трехметровой длины профиля не достаточно. В такой ситуации проводят его наращивание. Такой монтаж предполагает следующие действия:

• берется специальное соединение;
• в него вставляются два конца разных профилей;
• вся конструкция фиксируется с помощью саморезов (короткие) с пресс-шайбой (в быту имеют названия «семечки» или «клопы»).

Наращивание

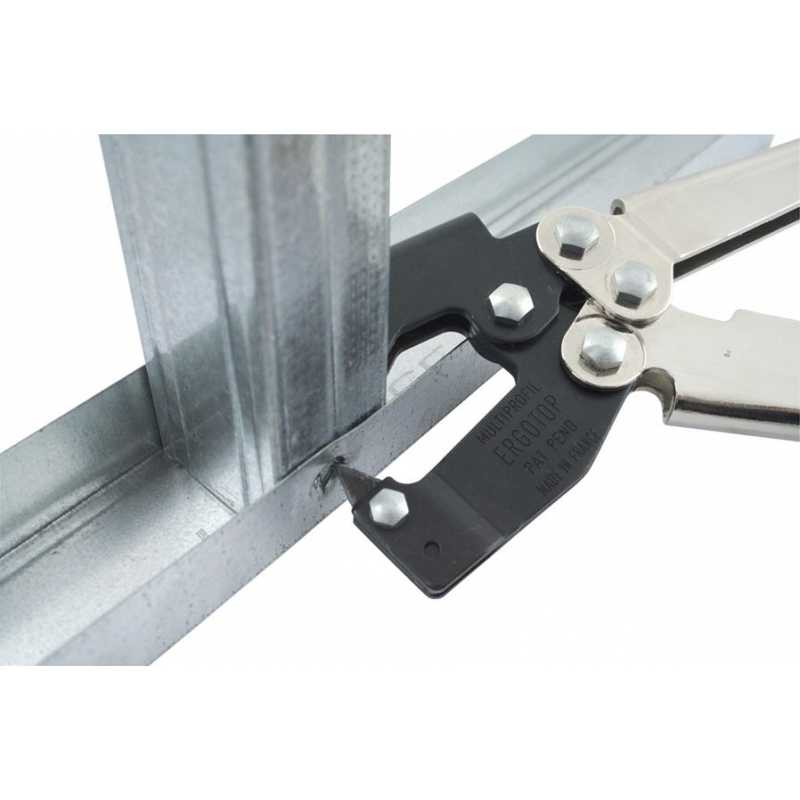

Очень часто длинный профиль нужно укоротить для того, чтобы сделать перемычку или осуществить его монтаж в нестандартном месте. Для этих целей необходим нож для металла. Вся процедура происходит следующим образом:

• надрезаем основание бортика;
• ломаем профиля. Для этого его нужно несколько раз сгибать и выпрямлять.

Нарезка

Очень часто в последнее время для внутреннего оформления квартир используют арки и различные потолочные фигурные элементы. Для их создания необходимо придать рейки нужную форму. Данный процесс происходит следующим образом:

• надрезаем боковушки у профиля. Для этого используем ножницы по металлу;

Обратите внимание! Чем более изогнутой будет конструкция, тем меньше необходимо расстояние между проделанными надрезами.

• надрез борта с переходом на спинку позволит изогнут профиль для гипсокартона по второму кругу.

Теперь рассмотрим саму процедуру установки.

Монтажные работы

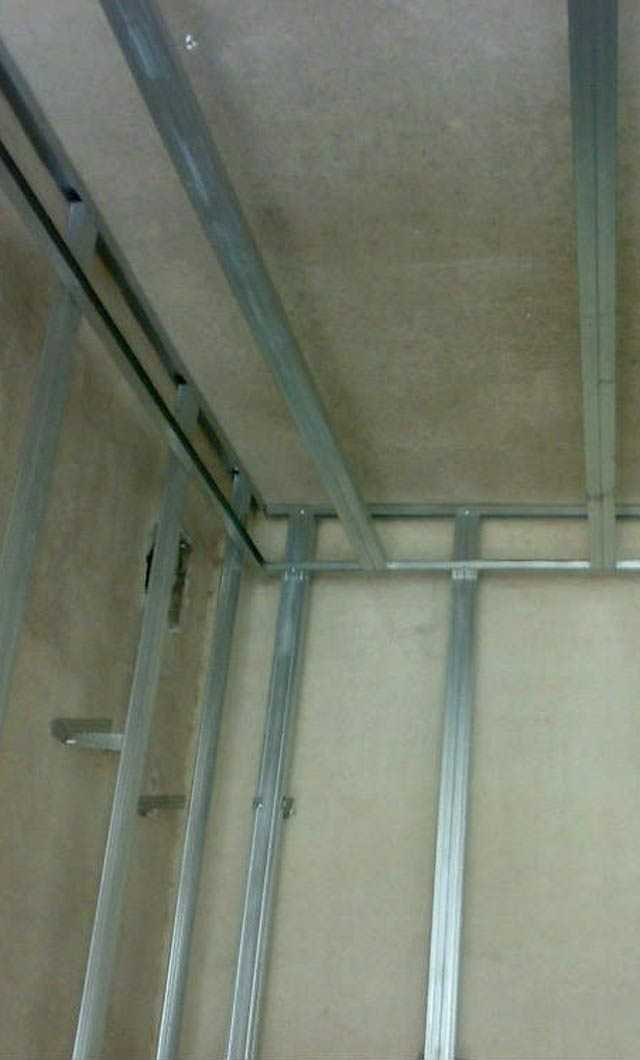

Установка профилей для гипсокартона напрямую зависит от расстояния, которое было выбрано для монтажа всего каркаса.

Данный процесс осуществляется в два этапа:

• установка подвеса;
• фиксация в них профиля для гипсокартона.

Подвес

Подвесы бывают прямые и со спицей. Последние используются для потолочных конструкций. Выбор типа подвеса проводится на основании профилей. Установка подвесов происходит только на саморезы (на потолок), а для кирпичной стены можно использовать дюбель-гвозди, для газобетона — дюбеля с распорными усами и поперечными насечками.

Профиля в установленные прямые подвесы крепятся короткими саморезами, имеющие пресс-шайбу. Затем лапки подвеса отгибают в стороны. В подвесы со спицей можно вкручивать саморезы или просто их защелкнуть на определенных выступах.

После этого можно обшивать полученный каркас гипсокартонными листами.

Следуя вышеприведенной инструкции, вы сможете без проблем самостоятельно установить направляющие профиля и сделать всю конструкцию более крепкой и стабильной.

источник: https://gipsportal.ru/krepleniya/kak-krepit-napravlyauschie-dlya-gipsokartona.html

Основой большинства гипсокартонных конструкций является каркас, который может быть изготовлен из разных материалов. Чаще всего для изготовления этого каркаса используются металлические потолочные, стоечные и стеновые профили для гипсокартона. Разновидностям этих профилей, а также особенностям их применения посвящена данная статья.

Виды профилей

Разновидности основных профилей для гипсокартона

Классификация элементов каркаса

На современном рынке металлические детали для каркасов конструкций из ГКЛ представлены в очень широком ассортименте. С одной стороны, это очень хорошо, ведь практически для любой задачи можно подобрать элемент необходимой толщины и конфигурации, но с другой стороны — изобилие существенно затрудняет выбор.

Особенно часто со сложностями выбора сталкиваются неопытные мастера, да и не мудрено — ведь чтобы разобраться во всех типоразмерах и конфигурациях, нужно потратить не один час.

Типоразмеры деталей для каркаса

Мы постараемся облегчить вам задачу, приведя в нашей статье классификацию профилей, наиболее часто используемых для обшивки стен гипсокартоном.

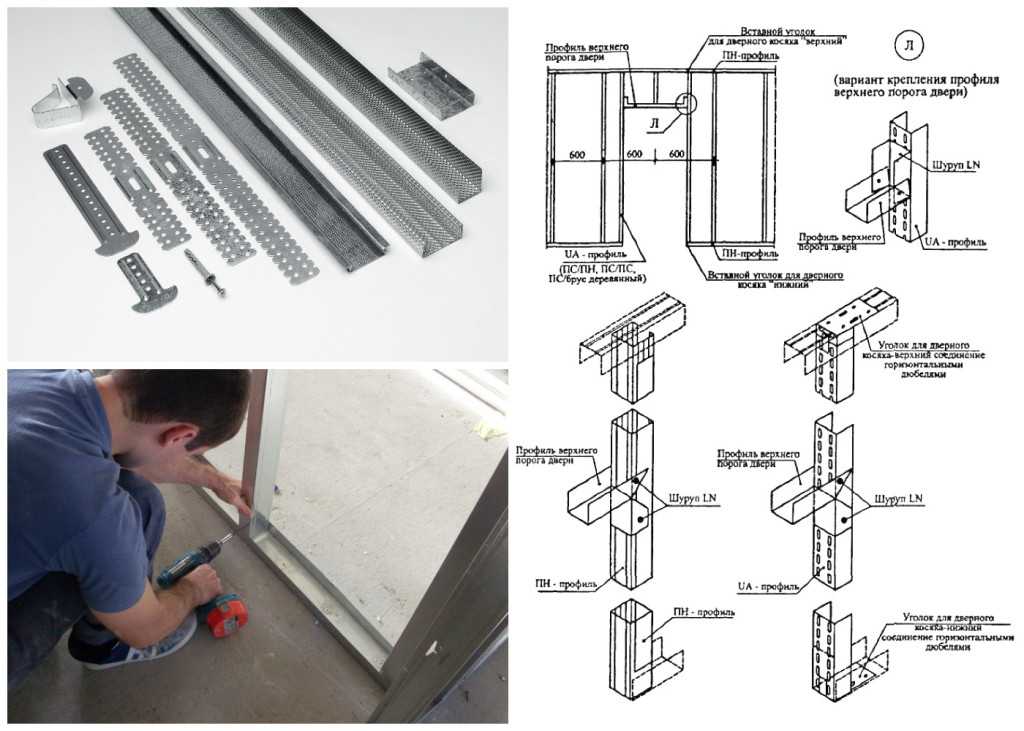

Металлические элементы для конструкций из ГКЛ делятся на основные и дополнительные. К основным относятся:

• ПН/UW — направляющий профиль.
• ПНП/UD — потолочный направляющий профиль.
• ПС/CW — стоечный основной профиль.
• ПП /CD — потолочный основной профиль.

Помимо основных элементов для работы с гипроком используются дополнительные элементы, такие как металлические маяковые рейки, угловые накладки для оформления внутренних и внешних углов гипсокартонных конструкций, и т.д. Также следует упомянуть о комплектующих, которые применяются для соединения деталей в единую систему и формирования каркаса.

Ниже мы рассмотрим основные разновидности металлических изделий, которые используются для возведения обрешетки под гипсокартон.

Узнайте также, как правильно проложить проводку под гипсокартоном.

Направляющие элементы каркаса

К направляющим профилям относятся изделия с номенклатурой UD и UW — потолочные и стеновые. Эти детали используются для фиксации элементов обрешетки на стенах и потолке, потому данный профиль имеет соответствующую форму.

К наиболее распространенным направляющим изделиям относятся:

• Профиль UD-27 (27х28 мм, толщина металла 0,38 мм). Применяется при возведении подвесных одноуровневых или многоуровневых потолков с гипсокартонной обшивкой, используется в комплексе с CD-60.

Закрепляется либо по периметру помещения, либо по контуру части подвесного потолка. Отвечает за придание конструкции жесткости, потому крепится к стене максимально надежно, с использованием анкерных болтов или дюбелей с пластиковыми гильзами.

Обратите внимание! Панели UD-27 выпускаются с крепежными отверстиями диаметром 8 мм, размещенными через каждые 250 мм. Дополнительное проделывание отверстий с помощью дрели или пробойника, как правило, не требуется.

• Профиль UW-50 (40х50 мм, толщина металла 0,42 мм). Используется в качестве альтернативы UD-27 в тех случаях, когда от каркаса требуется большая жесткость. Практически не применяется для возведения подвесных потолков, основная сфера использования — межкомнатные перегородки и обшивка стен ГКЛ. Для фиксации используются пластиковые дюбели со стопорным шурупом или металлические анкера.
• Гнутый арочный профиль ПА. Применяестя для непрямолинейных конструкций, изготавливается на основе ПП 60/27 (радиус гибки не должен быть менее 500 мм).

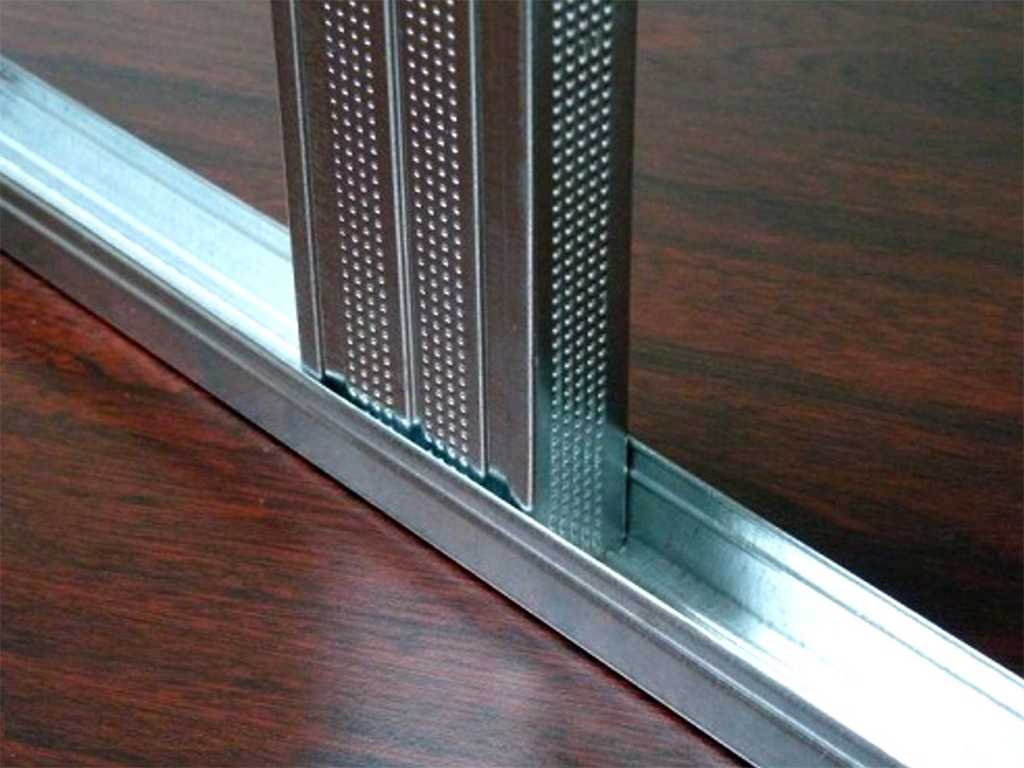

• Профиль CW-50 (50х50 мм, толщина металла 0, 42 мм) используется для формирования вертикальных частей обрешетки, так называемых стоек. Механические характеристики CW-50 позволяют эффективно применять его в комплекте с направляющими элементами UW-50, формируя так называемые стоечные узлы.

Основные элементы каркаса

Профиль CW-50

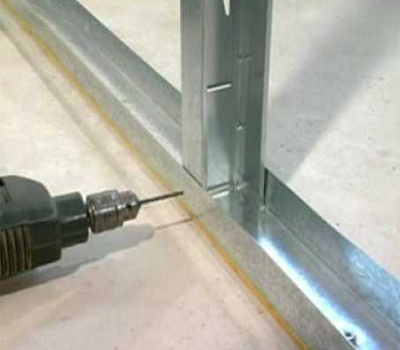

• Соединение CW-50 между собой и с другими элементами обрешетки производится с использованием саморезов по металлу 3,5х35 мм. Для облегчения сочленений в конфигурации данной детали присутствуют специальные направляющие канавки.
• Альтернативой профилю CW-50 могут выступать модели СW-75 и СW-100. Сфера применения этих элементов аналогична, однако они обладают значительно большими габаритами, и потому каркас из таких профилей получается значительно более прочным.
• Профиль CD-60 (60х27 мм, толщина металла 0,38 мм) — используется исключительно для формирования плоскостей подвесных потолков. По ряду параметров уступает стеновым профилям, потому использование CD-60 для обшивки стен весьма ограничено.

Узнайте также о том, как клеить плитку на гипсокартон в ванной.

Дополнительная комплектация

Вспомогательные профили

Кроме изделий для сборки основных элементов обрешетки под обшивку стен и потолков гипроком, ассортимент строительных магазинов также включает дополнительные элементы. К ним относятся:

источник: //gipsokartonom.ru/podgotowka/obreshetki/190-stenovoj-profil-dlya-gipsokartona

---

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

---

Как соединить алюминиевые профили 3 способами

Алюминиевый профиль — один из самых простых и универсальных материалов для строительства. С помощью всего лишь нескольких простых ручных инструментов вы можете построить что угодно! В этих трех видеороликах я покажу три основных способа соединения экструзии вместе, поскольку каждый из них служит своей цели. Давайте погрузимся в это!

Перейти к разделу:

Об алюминиевом профиле

Разъем M12

Быстроразъемный разъем

Соединитель косынки

Краткая информация

Ресурсы и контактная информация



Об алюминиевом профиле

С этим материалом единственным ограничением того, что вы можете построить, является ваше воображение. Нажмите здесь, если вы хотите узнать больше о том, как построить что-либо с алюминиевым каркасом, но когда резина встречается с дорогой, вам нужно знать две вещи: какой разъем подходит для работы и как чтобы использовать его для присоединения к экструзии.

Как соединить алюминиевый профиль тремя способами

Способ 1: Винт M12





Соединительный винт M12 — это простой, но надежный способ соединения соединений, которые не часто меняются. Основным преимуществом M12 является то, что в стыке нет препятствий для пазов, что делает его идеальным для панелей, листового металла или чего-либо еще, что вы вставляете. Для резьбы M12 требуется профиль с резьбой, в который ввинчивается винт, небольшое отверстие для доступа, просверленное напротив соединения, и шестигранный ключ для затягивания. Вставьте головку винта в другой профиль, совместите его с отверстием для доступа, затяните и наслаждайтесь!

Плюсы: отсутствие препятствий для соединения, не требуется сверло для нарезания резьбы, высокая устойчивость к вибрации.

Минусы: Требуется отверстие для доступа, что затрудняет регулировку.



Магазин Соединительные винты M12



Способ 2: Быстроразъемное соединение



Быстроразъемное соединение – это именно то, что вы могли себе представить! Для установки ствола и установочного винта необходимо просверлить одно отверстие. Как только ствол на месте, вы вставляете шпильку в конец экструзии и нажимаете до тех пор, пока не перестанете видеть уплотнительное кольцо. Затем, как и в случае M12, сдвиньте головку шпильки в желаемое место соединения и затяните цилиндрический винт. Этот разъем можно отрегулировать в любое время поворотом шестигранного ключа без дополнительного сверления.



Плюсы: отсутствие препятствий для соединения, быстрая сборка и простота регулировки.

Минусы: все еще необходимо просверлить отверстие (которое может быть предварительно просверлено).



Купить быстросъемные соединители

Способ 3. Косынка





Косынка – самая надежная из трех представленных здесь соединителей, поскольку она отлита под давлением и имеет прочные боковые стенки. Не позволяйте этому объему обмануть вас, тем не менее, Gusset по-прежнему чрезвычайно прост в установке, и это единственный разъем из трех, который не требует сверления, нарезания резьбы или механической обработки. Вам понадобится литая косынка и два Т-образных болта (гайка, болт и шайба с Т-образной шпилькой на конце). В косынку встроены выступы, препятствующие вращению, которые удерживают вещи прямо во время сборки. Вы начнете, но вставите те вкладки, где вы хотите, чтобы ваш сустав. Вставив и закрутив Т-образный болт на место, затяните его гаечным ключом и повторите процесс со второй частью экструзии. Это так просто! Вы даже можете добавить колпачок, чтобы прикрыть вещи сверху, сохраняя чистоту и стильность.



Плюсы: Легко регулируется, прочный, чистый внешний вид, не требует сверления или механической обработки.

Минусы: Т-образные пазы мешают вставке панелей или аксессуаров.



Купить соединители для косынок

 Посмотрите другие видеоролики по каркасу в нашей серии YouTube

Резюме

Теперь, когда вы можете соединить экструзию с помощью соединительного винта M12, быстрого соединителя, их сильных и слабых сторон, а также косынки вы на пути к созданию чего угодно! Я рад, что смог показать вам, как легко работать с алюминиевым профилем, так как это действительно один из самых универсальных материалов для работы.

Airline Hydraulics занимается проектированием, строительством, поставкой и установкой алюминиевых каркасных систем с 1992 года, и мы будем рады ответить на любые ваши вопросы, независимо от того, на какой стадии находится ваш проект. Другие сообщения в блоге об алюминиевом профиле

Магазин алюминиевого профиля
См. Примеры систем каркаса
Ознакомьтесь с другими сообщениями в блоге
Канал авиакомпании на Youtube

Наиболее распространенные типы боковых перекрытий и соединения металлических настилов

Итак, у вас есть металлический настил, указанный в чертежах вашего проекта. Вам поручено установить его. Знаете ли вы, что есть разные способы соединения боковых накладок? Также в названии панели часто (не всегда) указывается способ соединения боковых накладок.

Панели Metal Deck изготавливаются с различными соединениями внахлест и внахлест. В то время как некоторые профили изготавливаются только с одним боковым нахлестом, другие могут быть изготовлены с другим боковым нахлестом. Панель, изготовленная с более чем одним боковым нахлестом, называется по-разному. Это помогает различать его, чтобы вы знали, какой тип бокового соединения использовать.

Мы в Western Metal Deck понимаем, что панель с разными боковыми накладками, названиями и соединениями может сбивать с толку и немного подавлять. За 30 с лишним лет продажи металлической деки у нас есть и продаются все типы боковых досок. Наша команда по продажам металлических настилов имеет многолетний опыт установки и детализации рабочих чертежей для металлических настилов. Этот опыт позволил нам ответить на все ваши вопросы о различных типах боковых перемычек и соединениях.

В этой статье мы рассмотрим наиболее распространенные типы боковых накладок и соединений для:

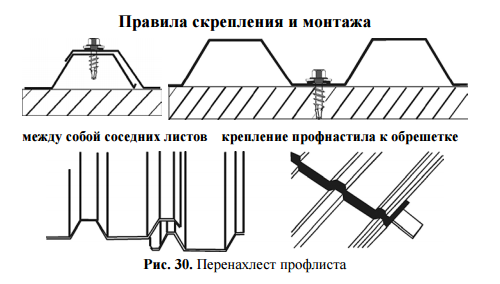

Стандартный боковой нахлест — наиболее часто используемый тип бокового нахлеста. И крыша , и панели пола изготавливаются с таким типом бокового нахлеста. У боковых сторон есть мужская и женская ноги, которые сцепляются друг с другом. Их можно прикрепить тремя различными способами: пуговицами , сваркой в ​​верхнем шве или пуговицами . Если вам нужно быстро получить металлическую крышу или настил пола, это боковой настил, который вы, скорее всего, найдете на складе.

Если ваша панель настила имеет стандартный блокирующий боковой нахлест и соединяется либо с помощью пуговиц, либо с помощью сварки верхнего шва, она будет иметь то же название панели. Если он соединяется с инструментом перфоратора, то он будет иметь PL перед названием. Например, типы HSB-36 и PLB-36 представляют собой идентичные панели с одинаковым стандартным замковым соединением боковых сторон. Боковые накладки для типа HSB-36 будут либо пробиты пуговицами, либо сварены вместе с верхним швом, тогда как боковые накладки для типа PLB-36 будут соединены с помощью инструмента PunchLok II.

Это самый простой и наиболее распространенный шаблон крепления. Вы можете использовать ручной пуговичный инструмент или пневматический пуговичный инструмент (который работает от воздушного компрессора). Соединяющиеся боковые стороны скрепляются пуговицами с помощью одного из обжимных инструментов. После того, как боковые накладки соединены пуговицами, человек среднего роста должен быть в состоянии встать на соседнюю флейту, чтобы соединение не развалилось.

2.) Сварное соединение верхнего шва

Сварной шов верхнего шва является наиболее сложным соединением внахлестку. Это связано с тем, что каждое место, где требуется сварной шов, должно быть сначала обжато, чтобы удалить зазор и создать плотную посадку. Обжим выполняется с помощью обжимного инструмента (который представляет собой пуговичный инструмент с удаленной кнопкой). Как только это будет сделано, сварка выполняется сертифицированным сварщиком с лицензией на легкие калибры.

1) Выполните обжим, чтобы удалить зазор	2) Выполните сварку в месте обжима

Общая более высокая прочность, обеспечиваемая соединительными панелями с использованием сварки верхнего шва, выше, чем прочность, обеспечиваемая традиционной пробивкой пуговиц. Однако с появлением системы перфорации (которая обеспечивает высокие значения диафрагмы) сварка верхнего шва используется не так часто. Это потому что сварка верхнего шва имеет более высокую стоимость из-за времени и труда, необходимых для выполнения .

3.) Соединение Punchlok II

При обозначении Punchlok (PL) боковые накладки соединяются с помощью пневматического инструмента Punchlok. Этот тип соединения обозначается как VSC2 . В зависимости от того, какого производителя вы используете, VSC2 может означать Verco Sidelap Connection 2 или Vulcraft Sidelap Connection 2. Соединение можно выполнить только с помощью инструмента PunchLok II. Инструмент для перфорации требует использования воздушного компрессора с давлением 100 фунтов на квадратный дюйм, что аналогично размеру, который вы бы использовали для гвоздезабивного пистолета.



Система PunchLok II была разработана для увеличения прочности металлического настила. Соединение с перфорацией увеличивает прочность больше, чем пробивка пуговиц или стежок, завинчивающий боковые накладки. До внедрения системы перфорации единственным способом получения высоких значений диафрагмы была сварка верхнего шва. Однако с помощью системы перфорации можно получить высокие значения за короткое время и с минимальными затратами.





Ниже приведены типы, изготовленные со стандартным боковым нахлестом:

Настил крыши		Настил пола
Verco Decking, Inc.	Вулькрафт	Verco Decking, Inc.	Вулькрафт
HSB-36/PLB-36	3НИ-24	B-36/PLB-36 ФормЛок	1,5ВЛИ/1,5ПЛВИ-36
ХСН3-32/ПЛН3-32	1,5БИ/1,5ПЛБ	W3-36/PLW3-36 FormLok	2ВЛИ/2ПЛВИИ-36
Н-24/ПЛН-24	3НИ-32/3ПЛН-32	W2-36/PLW2-36 FormLok	3ВЛИ/3ПЛВИ-36
		N-24/PLN-24 ФормЛок	2С-36
		N3-32/PLN3-32 ФормЛок	3С-36

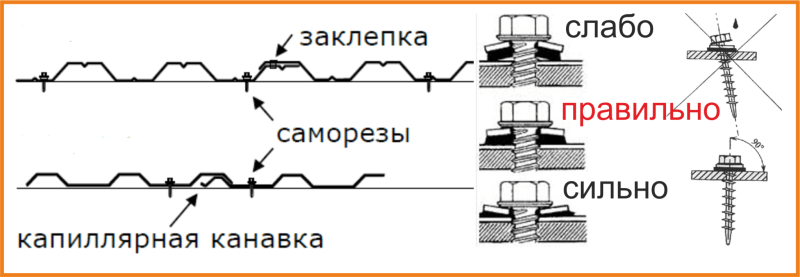

Что такое боковой стежковый винт?

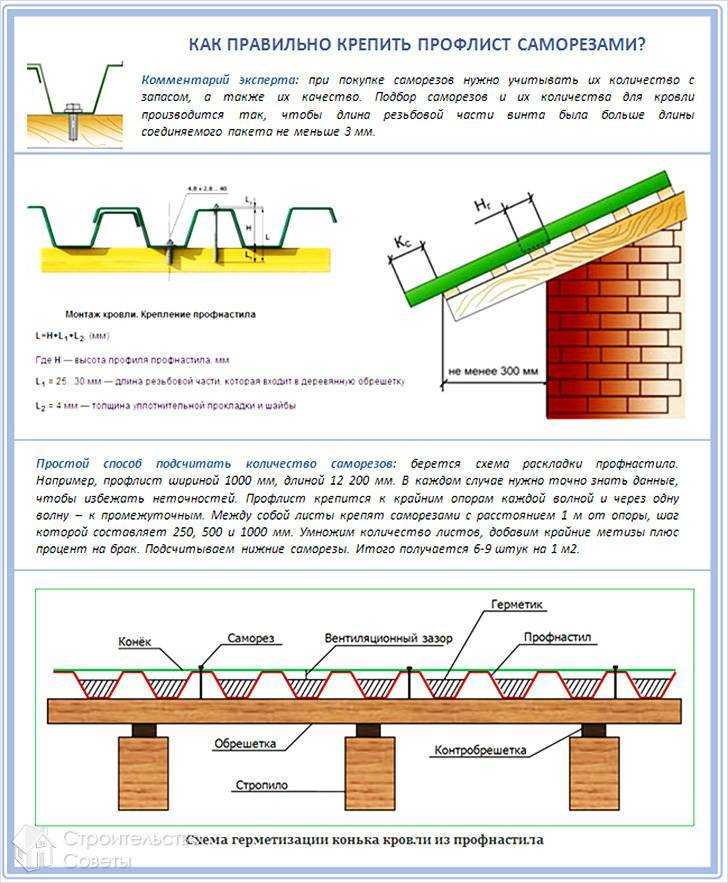

Обозначение бокового нахлеста (SS) стежкового винта указывается, когда блокирующие боковые накладки должны быть соединены винтами. Профиль металлического настила одинаков для стежкового винта и стандартных замковых накладок, однако боковой нахлест стежкового винта выполнен с укороченной охватываемой и удлиненной охватывающей ветвями. Они блокируются и соединяются с помощью отвертки, используя минимум # 10 x 3/4 дюйма. длинные тек винты без шайбы.

Этот тип бокового нахлеста чаще всего используется на кровельных покрытиях, поверх которых установлено наплавляемое кровельное покрытие. Он очень редко используется на напольном покрытии, поскольку пробивка пуговиц является более дешевым и простым процессом. Боковой стежок с шурупами увеличивает прочность металлического настила немного больше, чем традиционная пуговица на настиле крыши. Дополнительная прочность настила пола минимальна, так как значения в большей степени основаны на прочности композитной системы, образующейся между панелью и затвердевшим бетоном.



Ниже приведены типы, изготовленные с боковым нахлестом:

Настил крыши	Настил пола
ХСБ-36-СС	B-36-SS FormLok
ХСН3-32-СС	W2-36-SS FormLok
Н-24-СС	W3-36-SS FormLok
	N3-32-SS FormLok
	N-24-SS FormLok

Что такое вкладываемый боковой лист?

Настил Nestable — это стандартная боковая накладка для формованных настилов. Боковые накладки перекрываются и вкладываются друг в друга. Затем боковые накладки крепятся с помощью саморезов. Настил Nestable Form может быть установлен как в обычном, так и в перевернутом положении. Способ его установки зависит от типа приложения, для которого оно используется.

Нормальное положение Vercor	Перевернутое положение Vercor



Ниже приведены типы опалубки:

Verco Decking	Вулькрафт
Глубина 1 5/16 дюйма Vercor	0,6К
Мелкий Vercor 9/16 дюйма	1.0С
	1.3С



Какой тип бокового нахлеста и соединение мне подходят?

Причины различных типов боковых перекрытий и соединений для металлического настила могут быть разными. Поскольку каждый проект уникален с различными требованиями и приложениями, мы не можем дать вам универсальный ответ. Вам нужно будет обратиться к планам, чтобы увидеть, что указал инженер. Когда инженер указал определенный боковой нахлест, вы должны приобрести правильный тип и соединить боковые накладки в соответствии с планами.

Иногда необходимо запросить изменение в зависимости от наличия типа бокового настила металлического настила. Например, заказчику может понадобиться боковой нахлест со стежковым винтом, однако он сможет найти панель только со стандартным боковым нахлестом с замком. В зависимости от сроков выполнения заказа у заказчика может не быть 3 недель, чтобы подождать и изготовить его. В этом случае им нужно будет подать запрос на изменение бокового соединения на стандартное блокирующее боковое соединение.

Другие факторы, такие как применение колоды, могут потребовать запроса на изменение. Например, использование PunchLok на открытом куполе приведет к появлению отверстий везде, где соединяются боковые накладки. Это позволит пропускать свет, а также воду во время дождя, чего клиент может не захотеть. В этом случае вам нужно будет получить одобрение изменения. Наши торговые представители могут помочь вам с подачей документации и ответить на любые вопросы, которые могут у вас возникнуть.

Нужны ли вам инструменты для бокового соединения?

Итак, теперь, когда вы знаете, как должны соединяться боковые настилы вашего металлического настила, вы готовы приступить к соединению. Возможно, вы обнаружили, что вам нужен инструмент для вырубки кнопок или инструмент для фиксации боковых сторон. Или вы можете обнаружить, что вам нужны боковые винты.

В компании Western Metal Deck мы предоставляем инструменты для вырубки кнопок и замков клиентам, которые приобрели у нас настил. Если вы приобрели металлический настил у другого поставщика, вам нужно будет связаться с ним, чтобы арендовать инструменты. Если вы хотите приобрести новый инструмент для вырубки кнопок, он есть у нас на складе.
