10 способов как надежно соединить электрические провода без паяльника

Обычно, чтобы соединить электрические провода, используют паяльник. В принципе, все верно.

Однако бывают такие ситуации, что паяльника под рукой нет (или сломался). А может быть, электричества в доме просто нет. В общем, разные могут быть форс-мажоры.

В сегодняшней статье мы расскажем о простых способах, как можно надежно соединить провода без электропаяльника.



Читайте также: Как правильно наносить клей для правильной укладки плитки

Содержание

• 1 Соединение одножильных проводов
• 2 Соединение многопроволочных проводов
  • 2.1 Видео
• 3 Три вида скруток, которые пригодятся каждому мастеру
  • 3.1 Способ первый
  • 3.2 Способ второй
  • 3.3 Способ третий
  • 3.4 Видео
• 4 Пять альтернативных вариантов соединения проводов
  • 4.1 Способ классический
  • 4. 2 Способ универсальный
  • 4.3 Способ оптимальный
  • 4.4 Делаем врезку в провод
  • 4.5 Соединение алюминия и меди
  • 4.6 Видео

Соединение одножильных проводов

Берем два куска провода, которые нужно соединить. Зачищаем изоляцию посередине, как показано ниже на фото.

Затем каждый провод складываем вдвое (ровно пополам) и делаем на конце петли. Вставляем одну петлю в другую.

Читайте также: 5 полезных хитростей при работе с суперклеем

Дальше продеваем конец одного куска провода в петлю другого и затягиваем, чтобы в результате получился узелок.

При необходимости можно воспользоваться плоскогубцами, чтобы максимально затянуть соединение.

Читайте также: Как без пайки устранить течь на стыке полипропиленовых труб

Надеваем термоусадочную трубку и прогреваем ее любым доступным способом, чтобы она обтянула соединение проводов.



Соединение многопроволочных проводов

Берем два куска провода и зачищаем изоляцию на концах. Делаем петли, как показано на фото ниже.

Накладываем одну петлю на другую, чтобы они стали «одним целым», а концы проводов продеваем в «окошко» и потом затягиваем. В результате у нас должен получиться узелок.

Читайте также: Как крепить тяжелую металлическую дверь к стене из газоблока

Свободные концы просто наматываем на прямые участки проводов. Надеваем термоусадку и прогреваем ее.

Видео

Если вас заинтересовала эта тема и вы хотите узнать еще некоторые способы соединения проводов без паяльника, рекомендуем посмотреть видеоролик ниже. Своим личным опытом с нами поделился автор YouTube канала The Maker.

Electricians Don’t Want You To Know This! Join Electrical Wires Without Soldering

Три вида скруток, которые пригодятся каждому мастеру

Скрутки многожильных проводов сегодня не очень жалуют.

Мол, ненадежное соединение. Надо или клеммники использовать специальные, или дополнительно укреплять скрутку пайкой.

Однако не у каждого есть под рукой электрический паяльник с припоем (а иногда элементарно может не быть электричества в доме) или подходящий по размеру клеммник.

Поэтому в качестве временного решения иногда приходится делать обычные скрутки.

Правда, тут нужно отметить, что скрутка скрутке рознь.

Простенькие скрутки довольно хлипкие, потому и ненадежные. А есть скрутки очень прочные. О них и расскажем в сегодняшней статье.

Своим личным опытом поделился с нами автор YouTube канала «Этот папа исправит это». Поддержите автора лайком, просмотрев его видео.

Способ первый

Берем два провода, и зачищаем изоляцию на концах. Многожильный оголенный пучок делим примерно пополам — на две «косички».

Соединяем два провода как показано на фото ниже.

Скручиваем сначала парные «косички». Потом делаем одну полноценную скрутку. Это соединение действительно очень надежное.

Способ второй

Берем два провода. На одном из них зачищаем изоляцию на конце, а на другом — посередине. Соответственно, пучок жил на одном из проводов делим на две «косички», а на втором — делаем «окошко».

«Косички» вставляем в «окошко», как это показано на фото ниже.

После этого делаем две скрутки, направленные в противоположные стороны друг от друга. Такое соединение также по крепости не уступает первому варианту.

Способ третий

Это более простой вариант соединения многожильных проводов. Зачищаем изоляцию на концах проводов. Пучки жил сгибаем «крючком».

Цепляем провода друг за друга, после чего делаем скрутку. На удивление такое соединение тоже получилось довольно надежным.

Видео

6 TRUCOS !! de como UNIR cables eléctricos 👉( 1 NUNCA VISTA )

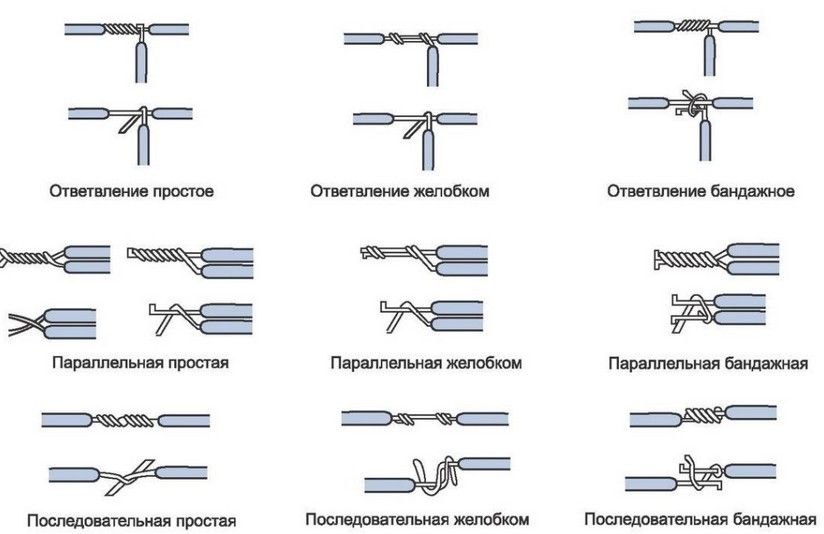

Пять альтернативных вариантов соединения проводов

Соединить провода в домашних условиях можно без всяких там клеммных колодок, WAGO и других покупных приспособлений.

Существует как минимум 5 различных вариантов соединения проводов с помощью скрутки.

Каким из способов пользоваться в быту — решать вам. Ну а мы рассмотрим каждый из способов по отдельности. Все нижеперечисленные способы очень просты, поэтому, чтобы сделать ту или иную скрутку, не обязательно быть электриком.

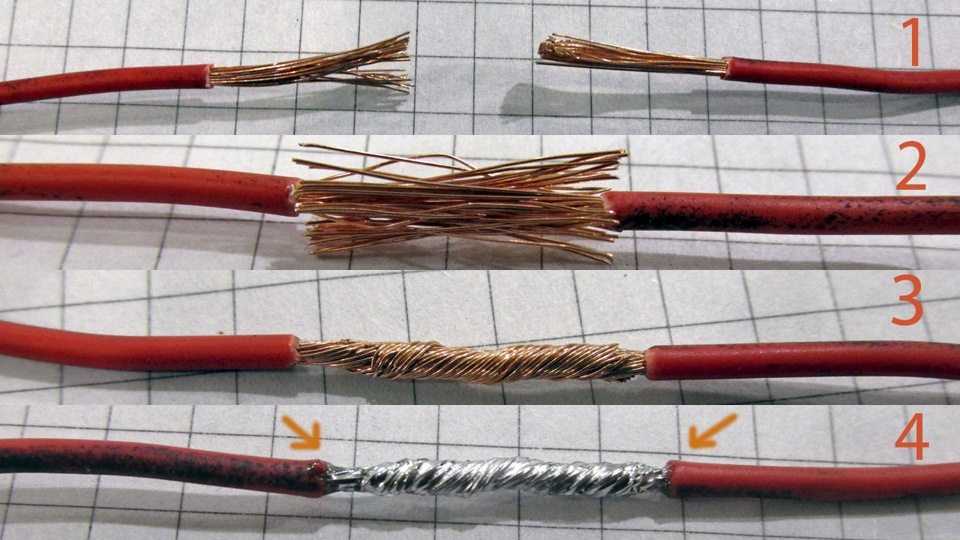

Способ классический

Берем два провода, снимаем изоляцию (на расстояние примерно 2-3 см от края), после чего нужно соединить вместе и скрутить.

Ничего сложного, однако такое соединение обладает низкой прочностью на разрыв. Достаточно потянуть провода в стороны, и скрутка «развяжется».

Способ универсальный

Данный вариант скрутки считается более надежным, по сравнению с первым способом. Каждый провод нужно разделить на две «косички».

Сначала нужно скрутить одну пару «косичек», а потом — вторую. После этого необходимо скрутить провода в одну жилу.

Способ оптимальный

Второй способ хороший, но все же не идеальный. Поэтому если вам требуется надежная скрутка, с большой сопротивляемостью на разрыв, то попробуйте альтернативный вариант скрутки проводов.

Для этого нужно приложить провода друг к другу примерно посередине, после чего надо закрутить сначала одну сторону, потом — другую.

В итоге такое соединение получается достаточно надежным и прочным. Да и сделать его можно так же быстро, как и первые два варианта скрутки.

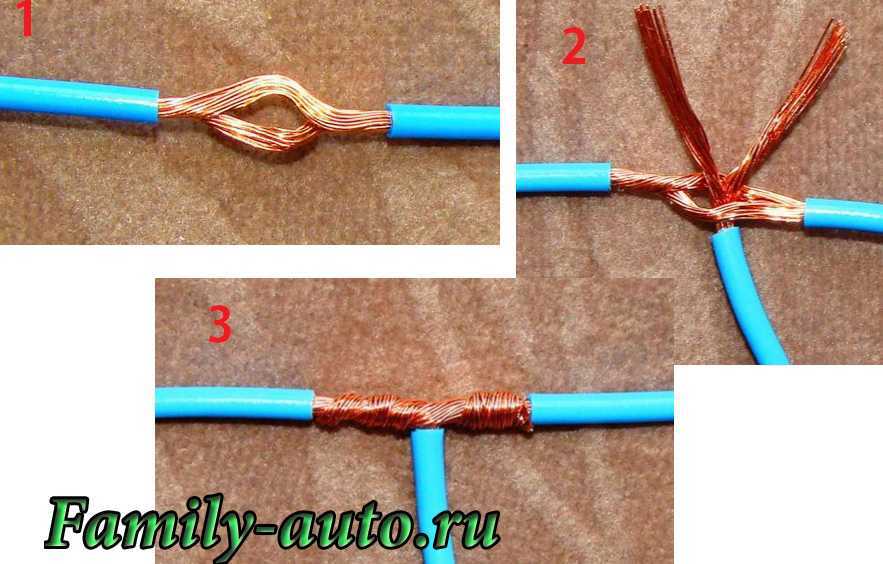

Делаем врезку в провод

Иногда требуется сделать врезку в провод. Для этого первым делом снимаем изоляцию на проводе в том месте, где будет происходить врезка.

Затем нужно сделать небольшое «окошко» (раздвинуть провода в сторону ножом или отверткой), в которое вставляется другой провод, и потом обматывается.

Соединение алюминия и меди

Для соединения проводов из алюминия и меди существуют специальные переходники: клеммные колодки и клеммники WAGO со специальной пастой.

Но так как в данной статье рассматриваются соединения проводов без покупных приспособлений, то обойдемся подручными средствами.

Для этого потребуется один болт, три шайбы и одна гайка.

То есть, между алюминиевым и медным проводом будет находиться «прослойка» в виде шайбы, которая не допустит их прямого контакта.

Видео

Если вас заинтересовали эти 5 вариантов соединения проводов с помощью скрутки, рекомендуем посмотреть видео на нашем сайте.

ВАРИАНТЫ СОЕДИНЕНИЯ ПРОВОДОВ

Андрей Васильев

Задать вопрос

Самое надежное соединение проводов без паяльника

Главная » Полезные советы

Полезные советы

На чтение 2 мин.

Не у всех дома имеется паяльник, но, если возникла необходимость надежно соединить провода, нужно искать альтернативы. В статье описано несколько способов как это сделать.

Содержание

1. Зажигалка
2. Резьбовое соединение
3. Опрессовка
4. Соединение клеммами

Зажигалка

Обычная газовая зажигалка, термоусадочная трубка и трубчатый припой с канифолью – все предметы, которые нужны для надежного соединения проводов. Берется 5 см отрезатермоусадочной трубки и надевается на один провод. Канцелярским ножом зачищается по 3 см изоляции от каждого провода. Концы скручиваются между собой. После конец припоя нагревается зажигалкой, не достигая пламени. Раскаленным припоем запаиваются провода, его металл растекается по скрутке и отлично покрывает оголенный участок. На готовое соединение одевается термоусадочная трубка и прогревается в пламени зажигалки.

Резьбовое соединение

При правильном выполнении соединение с помощью гайки или винта будет надежным. Длина снятой изоляции равняется четырем диаметрам выбранного винта. При окислении проводов для начала их зачищают наждачкой. Далее формируются колечки. На винт в следующем порядке нанизываются: пружинная шайба, простая шайба, кольцо одного провода, простая шайба и кольцо другого провода, шайба и гайка. Винт крутят до тех пор, пока не распрямится пружинная шайба.

Если оба провода из одного металла, то шайбу между колечками не прокладывают. Или если совмещают алюминиевый провод с медным проводом, имеющим залуженый конец. При использовании многожильных медных проводников их пролуживают припоем.

Опрессовка

Опрессовка – это нераздельный метод соединения проводов. Ее используют как для одножильных, так и для многожильных проводов. Берется необходимый отрезок трубки, в зависимости от прикладываемых проводов, медный или алюминиевый. В нее вставляются жилы, конструкция продавливается по середине специальными клещами или зажимами.

Жилы проводов должны плотно входить в трубки, не иметь перекручиваний. После опрессовки соединение нужно закрыть изоляцией. В продаже имеются специальные полиэтиленовые колпачки. Их можно одевать и до воздействия пресс-клещами, так соединение будет надежнее.

Соединение клеммами

Современным и удобным способом соединения проводов, медных и алюминиевых, является использование клеммных колодок. Устройство само не проводит ток, но имеет внутри специальные контактные пластины. Бывают двух видов – винтовые и прижимающие. Последние более надежны, так как провода не повреждаются сжимающими пластинами. При этом оголенные концы засовываются в клеммник и небольшим усилием либо прижимаются, либо скручиваются. В последнем случае важно не повредить провода винтами.



( Пока оценок нет )

Поделится с друзьями

Как соединить провода без паяльника

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Пайка — не единственный ответ…

Что такое Arduino?

Включите JavaScript

Что такое Arduino?

Когда у вас есть свободные провода или вам нужно выполнить соединение, вам не нужно использовать паяльник, чтобы выполнить работу. Если вам удобно работать с проводами, вы можете использовать различные методы для их крепления.

Содержание:

1. Зачем соединять свободные провода
2. 5 различных способов соединения проводов
3. Советы по соединению проводов вместе
4. Ошибки при подключении, которых следует избегать
5. Несколько заключительных слов

1 Ключ заключается в том, чтобы убедиться, что вы отключили устройство, с которым работаете, прежде чем начинать возиться с проводами. Чтобы узнать об этих различных методах, просто продолжайте читать нашу статью.

Он дает вам информацию и указания, чтобы убедиться, что вы выполняете задание правильно. Потратьте несколько минут и освойте подключение проводов.

Зачем соединять эти свободные провода

Простая и очевидная причина заключается в том, что вам необходимо поддерживать поток электроэнергии, чтобы все ваши электроприборы, игрушки и электроника работали должным образом. Это необходимо сделать, если соединение ослаблено или провод, который вы используете, слишком короткий, и вам нужно увеличить его длину.

Как только вы подключите провод в нужное место, будьте осторожны с обратной полярностью, вы сможете снова наслаждаться этими электронными устройствами.

5 различных способов соединения проводов

Номер	Метод	Пояснение
#1.	Соединители проводов	Это один из самых простых методов. Все, что вам нужно сделать, это вставить оба конца провода в разъем и закрутить до упора.
#2.	Изолента	Этот метод является устаревшим, но все еще часто используется сегодня. Просто срежьте покрытие с концов проводов и оберните два конца вместе. Затем обмотайте изолентой вокруг этого соединения.
#3.	Зажим типа «крокодил»	Этот метод может использоваться во временных ситуациях, пока вы проверяете соединение. Соедините два конца провода близко друг к другу, затем зажмите металлическую скобу на обоих концах, создав замкнутую цепь
#4.	Горячий клей	Вам понадобится клеевой пистолет и сначала подогрейте клей. Затем, когда вы сняли покрытие с концов проволоки, скрутите два конца вместе и нанесите клей. Соединение прочное, плюс вы получаете встроенную изоляцию, защищающую соединение.
#5.	Метод обжима	Аналогичен проводному соединителю. Вы очень туго скручиваете провода и вставляете их в то, что называется обжимом. Затем вы берете кусачки и вставляете соединение в обжимную часть и сжимаете ручку. Вам нужно сильно сжать, чтобы соединение не разорвалось.
#6.	Винты	Обычно предназначены для розеток и т. д., оберните провод вокруг винта и затяните.

Советы по соединению проводов вместе

Соединить два провода вместе, если вы не используете винт и отвертку, чтобы затянуть этот винт поверх ослабленных проводов, требуется определенный навык. Вот несколько советов, которые помогут вам сделать это правильно.

#1. Зачистка провода — это может быть трудной задачей для некоторых людей, так как они всегда нажимают слишком сильно и неоднократно разрезают провода, а не изоляционное покрытие. Используйте инструмент для зачистки проводов и применяйте правильное давление, чтобы снять только покрытие.

#2. Достаточно — еще одна серьезная ошибка, которую допускают многие, — снятие слишком большого количества покрытия. У вас остается много оголенного провода, который вам нужно обрезать, прежде чем вы сможете его использовать. Достаточно оголить провод, чтобы перечисленные выше методы могли безопасно закрыть и соединить оголенные концы проводов. Редко вам нужно выйти за пределы 1 дюйма.

#3. Изолента – эта лента может не только закрывать провода и сохранять соединение, но и обеспечивать дополнительную безопасность и изолировать провода от элементов. Достаточно сделать от 3 до 5 обертываний. Вы можете использовать изоляционную ленту вокруг горячего клея, обжима и соединителя проводов в качестве дополнительной защиты.

#4. Alligator option — используйте этот метод только в том случае, если у вас есть временные соединения. Это самый простой из них иметь короткие на вас. Перейдите к другим методам, когда вам нужно постоянное соединение с хорошей изоляцией.

#5. Соединение цепей печатной платы — лучший метод для этой задачи — горячий клей. Когда вы не умеете паять, клей работает по тому же принципу и гарантирует, что ваши соединения не будут мешать и не будут громоздкими

#6. Дважды проверьте свою работу — нет ничего более неприятного, чем установить соединение, примените правильный метод только для того, чтобы увидеть, как ваша электроника выходит из строя при включении. Перепроверьте свою работу, так как даже одна маленькая медная жила может коснуться чего-то и вызвать короткое замыкание. Убедитесь, что все жилы провода подключены к разъемам и изолированы от других частей электронного оборудования.

Ошибки при подключении, которых следует избегать

При работе с подключением легко допустить ошибку. Некоторым людям нравится срезать углы и экономить доллар или два, иначе вы просто ошиблись в своих суждениях. В любом случае, вот несколько ошибок, которых следует избегать при работе с припоем или без него:

1. За исключением распределительной коробки — это защищает от короткого замыкания, элементов и помогает предотвратить возгорание
2. Слишком короткое обрезание провода — дважды отрежьте и один раз отрежьте. должны быть защищены на всем пути. Ослабленные провода можно легко повредить
3. Забыть затянуть провода – обычно это происходит, когда винты задействованы, а винты недостаточно затянуты
4. Слишком много проводов в одном месте – это грозит несчастным случаем
5. Неправильное подключение проводов — это часто случается. Некоторые люди случайно помещают горячие провода на нейтраль или меняют полярность, поэтому убедитесь, что вы подключили их правильно.

Несколько заключительных слов

Для надежного электрического соединения припой не нужен. Это помогает особенно с компьютерной схемой. Но с большинством методов, перечисленных выше, вы можете обойтись без использования припоя.

Просто нужно немного уверенности и немного ноу-хау, и ваши проводные соединения будут надежными и надежными.

Как починить оборванный провод без пайки

В этом кратком и простом руководстве мы покажем вам как починить оборванный провод без пайки .

Это отличное решение для тех, кто не умеет паять или не имеет времени этим заниматься.

Все, что вам нужно, это несколько простых инструментов и изоленты!

Как снять изоляцию?

Удаление изоляции с провода — это быстрый и простой процесс, который можно выполнить с помощью инструмента для снятия изоляции.

Чтобы снять изоляцию с провода, сначала отрежьте лишнюю изоляцию острыми плоскогубцами. Затем прижмите инструмент для зачистки к проводу и поверните его, чтобы снять изоляцию.

После того, как вы удалили изоляцию и медь с провода, вы можете приступить к ремонту оборванного провода.

Соединители Wago Метод – Прочность: Высокая

Соединители Wago представляют собой тип электрического соединителя, который обеспечивает быстрое соединение между проводами. Они доступны как в конфигурации «провод-провод», так и в конфигурации «провод-плата» и могут использоваться как для цепей постоянного, так и переменного тока.

Чтобы подключить провод к разъему Wago, сначала снимите изоляцию с конца провода. Затем вставьте провод в разъем и затяните винт, чтобы зафиксировать его на месте. Наконец, закройте рычаг на разъеме, чтобы завершить соединение.

Повторите процедуру с другой стороной (проволокой).

Благодаря простой в использовании конструкции они идеально подходят для приложений, где требуется быстрое и простое подключение.

На подключение проводов уходит буквально десять секунд.

Прочность соединения между проводами такая же, как если бы вы припаивали.

Метод обжимных соединителей — Прочность: Высокая

Обжимные соединители — это быстрый и простой способ соединения проводов без пайки. Чтобы использовать обжимной разъем, снимите изоляцию с провода, вставьте провод в разъем и зажмите его плоскогубцами.

Обжимные соединители могут использоваться для различных применений, включая автомобильную проводку, электропроводку и телекоммуникационную проводку. Они доступны в различных размерах, цветах и ​​формах, так что вы можете найти идеальный разъем для ваших нужд.

При использовании обжимных соединителей обязательно используйте правильный размер провода. Если разъем слишком мал для сечения провода, он не сможет обеспечить хорошее соединение и потенциально может вызвать пожар.

Обжимные соединители являются хорошей заменой для соединения проводов без пайки. Попробуйте!

Способ с термоусадочной трубкой – Прочность: средняя

При соединении провода с помощью термоусадочной трубки важно убедиться, что трубка имеет правильный размер. Трубка должна быть достаточно большой, чтобы ее можно было надеть на проволоку, и она должна быть достаточно тугой, чтобы не соскальзывала.

После того, как вы выбрали нужную трубку, вам нужно будет отрезать ее до нужной длины. Обязательно оставьте достаточно лишнего, чтобы у вас было с чем работать.

Скрутите провода. Затем натяните термоусадочную трубку.

Теперь пришло время сжать трубку. Это можно сделать с помощью тепловой пушки или с помощью пламени от зажигалки. При использовании теплового пистолета держите его на расстоянии не менее шести дюймов от трубы. Если вы подойдете слишком близко, вы рискуете расплавить трубку. Медленно перемещайте пистолет по трубе, следя за тем, чтобы все участки нагревались равномерно.

Если вы используете зажигалку, держите пламя на расстоянии около дюйма от трубки. Опять же, не забудьте переместить его так, чтобы все области были равномерно нагреты.

Когда трубка сожмется, дайте ей остыть в течение нескольких секунд, прежде чем двигаться дальше.

При необходимости теперь можно обрезать лишнюю трубку острым ножом.

Метод горячего клея – Прочность: средняя

Одним из самых популярных методов соединения компонентов при монтаже проводов является использование горячего клея. Это потому, что горячий клей прост в использовании, и, вероятно, он есть у вас дома. Он не требует каких-либо специальных инструментов или оборудования.

Чтобы использовать горячий клей для проводки, начните с нагрева клеевого пистолета. Когда клей расплавится, держите проволоку одной рукой, а другой нанесите клей на проволоку. Оберните провод вокруг компонента, к которому вы его подключаете, и держите его на месте, пока клей не высохнет.

Теперь, когда вы знаете, как использовать горячий клей для проводки, вы можете приступить к соединению компонентов в своих проектах. Это быстрый способ выполнить работу, и это намного менее грязно, чем использование припоя.

Метод изоленты – Прочность: средняя

Провода легко соединяются изолентой. Просто несколько раз обмотайте изолентой провод, а затем скрутите оголенные металлические концы провода вокруг друг друга, чтобы создать надежное соединение.

Это самый дешевый вариант, но не самый лучший. Если вы ищете более надежное решение, рассмотрите возможность использования припоя. Припой создает гораздо более прочное соединение и прослужит дольше, чем изолента.

Видеоурок

В видео показано, как соединить провод без пайки с помощью этих методов.

Что можно использовать вместо припоя?

Некоторые домашние альтернативы пайке проводных соединений:

Пистолет для горячего клея : Это популярный выбор для многих людей, потому что он прост в использовании и легко доступен. Недостатком является то, что он не очень прочный и может легко расплавиться, если станет слишком горячим.

Суперклей : Это еще один популярный выбор, поскольку он прост в использовании и быстро сохнет. Однако он не очень прочный и может легко сломаться.

Лента : Это хороший выбор для временных соединений, поскольку ее легко использовать и снимать. Но он не очень прочный и со временем может расшататься.

Изолента : Это лучший выбор для временных соединений, поскольку он более долговечен, чем обычная лента. Но это может быть немного сложно в использовании и может быть трудно удалить.

Соединители проводов : Это хороший выбор для постоянных соединений, поскольку они очень прочные и простые в использовании. Но они могут быть немного дорогими в зависимости от типа, который вы выберете.

Обжимные соединители : Это еще один хороший выбор для постоянных соединений, поскольку они очень прочные и простые в использовании. Но они могут быть немного дорогими в зависимости от типа, который вы выберете.

Насколько безопасно чинить оборванный провод без пайки?

Существует риск поражения электрическим током при ремонте оборванного провода, независимо от того, припаяны вы или нет.
