Как согнуть квадратную трубу в домашних условиях видео: Как согнуть профильную трубу в домашних условиях своими руками: видео, фото

alexxlab | 02.06.2023 | 0 | Разное

Содержание

инструкция по гибке изделий из разных материалов

Делая самостоятельно отопление, или проводя сантехнические работы, домашний мастер может столкнуться с необходимостью гнуть трубы.

Если профессиональных инструментов нет, но сделать это нужно, помогут нижеприведённые способы.

Давайте разберёмся: как согнуть трубу в домашних условиях из пластиков и металлов. Что для этого нужно и какие трубогибы бывают.

Содержание

1 Как согнуть металлопластиковую трубу
2 Гибка полипропиленовых труб в домашних условиях
3 Сгибаем металлическую трубу в домашних условиях
- 3.1 Стальные и алюминиевые изделия
- 3.2 Метод надрезов
- 3.3 Как согнуть нержавеющую и оцинкованную трубу в домашних условиях
4 Как согнуть профильную трубу в домашних условиях
5 Виды трубогибов
6 Видео на тему

Как согнуть металлопластиковую трубу

Особенно часто с этим сталкиваются монтируя тёплый пол в домашних условиях. Металлопластик хорошо поддаётся сгибанию руками, нужно только учитывать следующие принципы:

Работать нужно плавно, не торопясь.
Изгиб должен быть Ø от 15 см. (или на каждые два сантиметра трубы должно приходиться 15° изгиба). Если сильно перегнуть – деталь сломается.

Если не получается сделать ровный изгиб, можно воспользоваться заготовкой (болванкой) Ø 15 см. Сгибая металлопластик по ней, можно добиться одинаковых, плавных витков.

Для сгибания металлопластиковых труб можно приобрести специальную пружину, которая не позволит изделию треснуть. Они бывают наружными и внутренними. Пружина одевается на место деформации, затем отрезок загибается вручную. Чтобы удалить пружину, её нужно выкручивать по часовой стрелке.

Другой способ, чтобы трубу не сплющило, в неё можно вставить много длинных кусков тонкой проволоки.

Гибка полипропиленовых труб в домашних условиях

Полипропилен (армированный и нет) соединяется при помощи специального паяльника, а для всевозможных поворотов и конструктивных элементов применяются фитинги. Их выпускают самых разных форм и направлений, даже когда нужно плавно обойти какой-то объект, существуют специальные «обводки», поэтому чаще всего при монтаже ПП водопровода можно обойтись без сгибания.

Если же на свой страх и риск решите гнуть ПП:

Место сгиба зафиксируйте, и очень медленно надавливайте на концы. Радиус «холодного» изгиба не должен превышать восьми Ø самой трубы.
Когда нужен больший угол, внутрь помещают специальную пружину, затем отрезок нужно прогреть строительным феном до 150°C и после этого плавно сгибать. Когда труба остынет нужно тщательно проверить деформированный участок – здесь не должно быть трещин и вмятин.

Когда полипропилен нагрет – он становится очень податливым и эластичным. Согнуть его – полдела, нужно ещё и зафиксировать отрезок в этом положении до полного остывания.
После того, как материал вновь станет твёрдым, из него извлекается пружина.

Сгибаем металлическую трубу в домашних условиях

Главное, к чему нужно стремиться, сгибая металлическую трубу – не сплющить её и не поломать. Труба при сгибании может измениться в диаметре, что негативно скажется на любой системе трубопровода.

Для любых металлических труб нужно предварительно проделать проверенную процедуру:

Отрезок заполняется мелким песком «под завязку».
Концы трубы нужно заглушить, для этой цели изготавливаются 2 деревянных чопика (нужно быть осторожным, чтобы не вогнать чопики слишком глубоко, иначе их потом будет трудно вытащить и придётся пробки выжигать).
Теперь трубу можно гнуть, без опаски, что она деформируется.

Зимой можно воспользоваться не песком, а обычной водой. Вбивается чопик, труба заливается водой, проходит время, пока вода замёрзнет в лёд. Проводится сгибание, а уже потом труба размораживается, и вода сливается.

Стальные и алюминиевые изделия

После засыпания песка, закрепляется один конец трубы, а место планируемого сгиба равномерно нагревается.

Для этих целей можно воспользоваться:

газосваркой;
паяльной лампой;
пропановой горелкой.

Как узнать, что труба достаточно нагрета:

Стальная: станет насыщенно-красной.
Алюминиевая: поднесите к месту нагрева бумагу. Если она задымится или загорится – нужная t достигнута.

Сгибать трубу нужно не торопясь. Работать можно только в перчатках!

Метод надрезов

При горячем способе, в месте сгиба появляется выпирающая складка. Есть ещё один метод – более трудоёмкий, но порой оправданный. Это метод надрезов.

Делается несколько разрезов до половины трубы.

Расстояния между надрезами будет зависеть от Ø трубы и того, какой требуется изгиб.

При небольших диаметрах толщины надреза будет достаточно, чтобы получить плавный изгиб (чем больше пропилов, тем аккуратнее будет изгиб).
Для труб с большим диаметром можно выпилить несколько небольших клиньев.

В основном такой метод применяется в декоративных конструкциях.

Чтобы таким образом согнуть трубу, по которой будет двигаться жидкость, нужно тщательно заварить все разрезы, а сварной шов зачистить и отшлифовать болгаркой. После покраски изделие принимает декоративный вид без следов деформации.

После гнутья разрезанием, внутренняя поверхность трубы остаётся шершавой, с острыми выступами, а значит, в этом месте будет задерживаться мусор, оседать ржавчина и т.д. Это явный минус для отопления и водопровода!

Как согнуть нержавеющую и оцинкованную трубу в домашних условиях

Сразу нужно сказать, что нержавейку и тем более оцинковку нельзя нагревать. Эти материалы деформируют только холодным способом.

Как и в случае с другими металлическими трубами, используется внутренний ограничитель – т.е. засыпается песок, ставятся заглушки.

После чего лучше воспользоваться трубогибом арбалетного типа.

Если его нет, часть изделия зажимается в тиски, а на другую часть происходит надавливание. Минус такого метода – бывает сложно заставить трубу гнуться в том месте, и быть именно той формы, что нужно.

В домашних условиях можно согнуть нержавейку диаметром до 4 см с толщиной стенок до 3 мм. Если же эти показатели больше, следует применять профессионально оборудование.

Как согнуть профильную трубу в домашних условиях

Разберемся, как согнуть квадратную трубу в домашних условиях. Трубам с прямоугольным сечением можно придать нужную форму методом разрезов.

Болгаркой делается несколько пропилов до противоположной стороны изделия, затем происходит сгибание (для этого один конец фиксируется), а затем пропилы завариваются.

Горячий метод. Внутрь вставить по одной пучок тонкой проволоки. После чего концы трубы закрепить, а нужное место раскалить паяльной лампой или другим способом. Теперь с изделием можно работать.

Но специфика квадратного сечения в том, что оно до последнего сопротивляется, а потом резко сгибается острым углом в одном месте. Плавный изгиб получить крайне трудно. Поэтому обязательно нужно изготовить специальный шаблон (болванку) и гнуть по нему.

При гнутье профильных изделий, нагревать нужно только внешнюю сторону, чтобы она растягивалась. В противном случае, с внутренней стороны образуются складки, которые сильно сузят просвет. По тем же соображениям применяется трубогиб сегментного типа.

Виды трубогибов

Есть специальные приспособления – трубогибы, которые как раз и существуют, чтобы не приходилось работать «на колене». И если объём работ не малый, стоит подумать о приобретении этого инструмента.

Они различаются по тому, каким способом изгибают:

Пружинные – используются для металлопластиковых изделий.
Сегментные – применяется заготовка-сегмент, которая вытягивает трубку вокруг себя.
Арбалетные – Изделие помещается в специальную форму и продавливается посередине отрезка.
Дроновые – для тонкостенных труб малого Ø.
Профилегибы – ещё один вариант, предназначенный для работы с изделиями квадратного и прямоугольного сечения.

Применяя трубогиб, не забывайте смазывать место предполагаемой деформации машинным маслом.

В зависимости от силы, от которой работает инструмент, может быть:

Ручной.
Гидравлический.
Электрический.

Последние два варианта применяются на производстве. Для домашних нужд приобретают ручные трубогибы.

Итак, сделать угол, поворот или предать другую форму трубам в домашних условиях можно. Нужно только помнить о том, чтобы защитить место сгиба ограничителями.

Видео на тему

Как согнуть профильную трубу для теплицы: эффективные способы

Когда каркас теплицы сделан из трубопроката с квадратным или прямоугольным сечением, он очень надежен и срок его эксплуатации достаточно длительный. В данной статье речь пойдет о том, какими способами согнуть профильную трубу, чтобы арочная конструкция для вашей теплицы получилась правильной, надежной, недорогой.

Содержание

1 Как приготовить квадратную дугу
2 Использование трубогибочного станка
3 Способы гибки
4 Видео «Как сделать трубогиб и согнуть ним профильную трубу»
5 Холодный метод
6 С нагревом
7 Видео «Как работает трубогиб»

Как приготовить квадратную дугу

Благодаря тому, что металлоконструкция намного тоньше по сравнению с деревом, естественного света в теплице оказывается больше. Также этот материал более технологичен. Занимаясь возведением арочной теплицы, профиль нужно согнуть. Сгибается он для арки, идущей вертикальным способом от основания вверх, и посередине, дугообразным способом. Например, если вы выбираете теплицу Митлайдер, прочность каркаса будет обеспечена за счет соединения стоек и балок. В куполообразных парниках конструкции состоят из многоугольных рам (алюминия/металла), но собирать их самостоятельно достаточно трудно.

Сам же каркасный материал выбирается «под конструкцию» всего сооружения и его размеров. Если вы собираетесь строить теплицу арочного плана, каркас которой из металла, а не из гипсокартона, подготовьте:

гибкие прутья (для полудуг) – длиной полтора метра, в количестве 12 штук;
для строения высотой 1.8 м – 10 штук прутьев, длина которых 2 метра, а диаметр 30 миллиметров;
изготавливать каркас необходимо начинать с того, чтобы определить отверстия для прутьев, иногда бывает нужно согнуть квадратную трубу, в которой сечение 20 на 20, а диаметр будет три метра.

Вам понадобятся такие инструменты:

гибочный станок;
профильные трубы;
рулетка, простой карандаш;
болгарка;
сварка.

Гибочный станок можете сделать самостоятельно, на нем собственно и необходимо гнуть профильную трубу. Прокручивайте его рукояткой. Потребуется приложить немало сил, даже когда толщина стенки материала около двух миллиметров, ведь это не то что гипсокартон сложить! Если станка у вас нет, можете согнуть и руками. Скрепите трубы, идущие параллельно. Нужного радиуса дугу изобразите прямо на земле, приложите изделие и подогните таким образом, чтобы оно стало точно таким же, как и на чертеже. Следующую дугу нужно гнуть по образцу первой.

Трубу заранее нужно подпилите на равные части при помощи Болгарки, и дальше уже гнуть по образцу. В тех местах, где были подпилы, обработайте при помощи точечной сварки. Легкий и крепкий профиль достаточно легко соединить с плоскостями. К тому же он способен выдержать достаточно большую поперечную нагрузку.

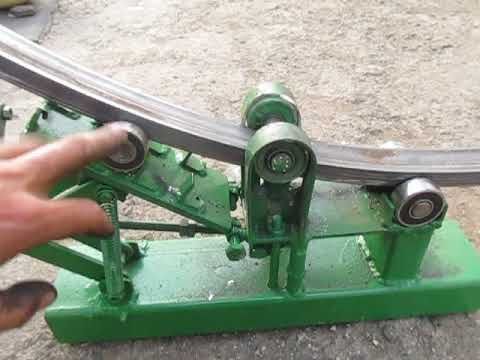

Использование трубогибочного станка

Каждый, кто пытался согнуть профильную трубу, осведомлен с тем, что это очень нелегко. Гораздо проще и легче работать с гипсокартоном, но не в данном случае! Здесь на помощь — специальный трубогибочный станок или же собственноручный метод. Также один из способов – это огонь. Одну часть трубы прогревают, потом при помощи рычага, под определенным углом, сгибают. К недостаткам можно отнести внешний вид (по завершении) – довольно-таки неэстетичный и то, что потребуется приложить много физических усилий, ведь это же не гипсокартон!

Конечно же, при помощи трубогибочного станка согнуть трубу можно намного аккуратнее, быстрее и легче. Держась за рукоятку, профиль тянется по валикам станка, притом что другой из них придавливает материал, чем и деформирует его. Гнуть изделие таким способом гораздо «приятнее», когда оно проходит через трубогиб, превращается в арку, причем того радиуса, который ему задали. Используя ручной станок, изделия можно гнуть, чтобы подогреть теплицу в период холодов.

Изготовить трубогиб. Вам понадобятся:

3 штуки ролика;
специальный кронштейн с прижимной осью и ходовой винт;
стол из металла;
шаблон и заготовка;
трубы из стали, диаметром 0.7-1.5 см;
швеллер и сварка;
раствор из бетона.

Способы гибки

Согнуть трубопрокат для теплицы можно холодным или горячим способом. Предусмотрены оба варианта. Если нагревать его при помощи газовой горелки, пластичность будет гораздо выше. Но если у трубы небольшое сечение, его и так легко согнуть, без воздействия высоких температур. Трубы с тонкими стенками пластичны, их легко гнуть. Каких-либо конкретных рекомендаций относительно нагрева материалов нет, за исключение трубы, диаметр которой более ста миллиметров. Но если труба квадратной или прямоугольной формы, работать с ними нужно немного по-другому.

Если высота профиля менее десяти миллиметров, гнуть его нужно холодным. Если же высота от сорока миллиметров, тогда без нагрева не обойтись. Относительно сгибания материала высотой от десяти до сорока миллиметров, каждый решает уже сам для себя, как кому и каким способом удобно, ведь это не гипсокартон все-таки гнуть нужно! Если у вас имеется специальное приспособление для сгибания трубы, тогда вы сможете обойтись и без нагрева.

Видео «Как сделать трубогиб и согнуть ним профильную трубу»

Много необходимой информации о трубогибе, чтобы в итоге сделать каркас для теплицы.

Холодный метод

Если высота профиля до десяти миллиметров, его необходимо заполнить. Использовать для этого можно песок, канифоль или пружину с плотной навивкой. Можно делать это своими руками, для чего понадобится: гибочная плита, тиски и оправка, профиле гиб (его вы можете как самостоятельно сделать, так и приобрести в магазине).

С нагревом

Материал, который не поддается холодному способу, необходимо нагревать под воздействием высоких температур. Предварительно трубу заполняют песком для равномерности сгибания и качества работ. Вам обязательно понадобятся варежки из брезента. Обрезки (поленья) понадобятся для заглушки пирамидальной формы, длиной по сравнению с основанием, раз в десять раз более. Сама площадь основания пробки должна превышать в два раза размер отверстия, которое она будет закрывать. Примерьте, как садятся пробки, потом на одной сделайте пазы продольной формы, с каждой стороны. На будущем сгибе нужно отжечь заготовку.

Приготовьте наполнитель из строительного среднезернистого песка (его нужно хорошенько просеять, несколько раз через сито с ячейками разных диаметров, сначала 2 мм, потом 0.7 мм). Далее наполнитель нужно накалить при воздействии температуры в 150 градусов по Цельсию. Один конец трубы забейте заглушкой, на втором поставьте воронку. Заготовку устанавливать необходимо перпендикулярно к земле, или под углом, все зависит от размера. И через воронку наполняйте песком. Для того чтобы он уплотнялся, постукивайте киянкой по трубе. Глухой звук означает заполненность.

После чего закройте второй пробкой тот конец трубы, через который засыпали песок. Закрепите изделие в зажиме для труб или в тисках. Сварное соединение должно оказаться сбоку. Очень аккуратно придайте необходимую форму трубе. Одним приемом согните ее не резко, но обязательно в вертикальном или только в горизонтальном положении. Все получилось. Пробки можно выбить (выжечь) и песок высыпать, материал для каркаса теплицы готов!

Видео «Как работает трубогиб»

В этом видео можно увидеть последовательность действий, которые необходимо осуществить для того, чтобы согнуть трубу.
