Как согнуть отлив своими руками – Как ровно согнуть лист оцинковки, изготовление отлива

alexxlab | 27.02.2020 | 0 | Разное

Содержание

Как ровно согнуть лист оцинковки, изготовление отлива

готовый отлив
При изготовлении изделий из листового железа для его сгибания традиционно применяются приспособления, которые так и называются – листогибы. Однако согнуть лист оцинковки можно и без помощи специальных устройств, пользуясь подручными средствами. Например, способом, который описывается ниже.
лист оцинкованного железа
Как ровно согнуть лист оцинкованного железа

Для того чтобы ровненько согнуть лист оцинковки точно по размеченной на нем линии понадобится:
• швеллер;

швеллер
• труба квадратного сечения или длинный массивный уголок;
труба квадратного сечения
• две струбцины любого типа;
струбцины

• киянка, деревянная или резиновая.
киянка
Листовое железо при помощи этих предметов сгибают следующим образом:
1. Укладывают лист на швеллер так, чтобы предполагаемая линия сгиба, которую необходимо предварительно прочертить, располагалась точно над его краем.
укладка листа на швеллер
2. Сверху на лист оцинковки кладут трубу, также располагая её строго по линии сгиба.
укладка прижимной трубы на лист
3. Сжимают швеллер, трубу и находящееся между ними листовое железо струбцинами.
сжатие конструкции струбцинами
сгибание конструкции струбцинами 1

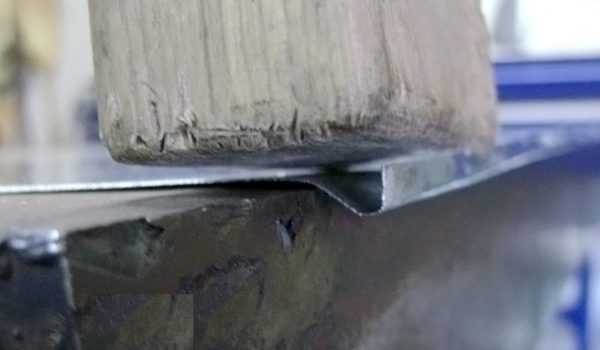

4. Переворачивают получившуюся конструкцию на бок и легкими ударами киянки загибают свободную часть листа оцинковки на швеллер. Сначала, поочередно, углы, а затем по всей длине линии сгиба.
переворачивают конструкцию на бок
сгибание листа 2
сгибание листа 3
5. Киянкой простукивают всю загнутую на швеллер часть оцинковки.
простукивание листа

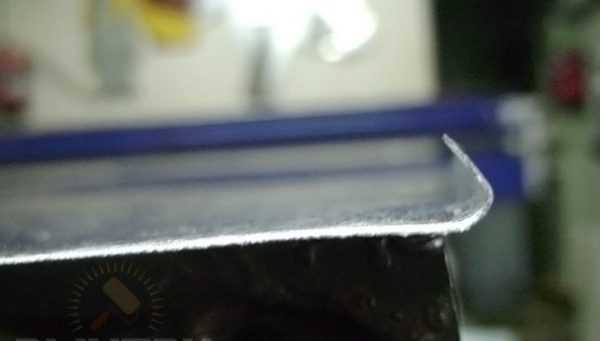

6. Снимают струбцины с конструкции и получают лист оцинкованного железа, аккуратно согнутый точно по намеченной линии.
конструкцию разбирают
согнутый лист
Загибая оцинкованный лист указанным способом, можно делать из него не очень сложные фигурные изделия. Например, ровный и аккуратный наружный подоконник.

Как сделать из листа оцинкованного железа наружный подоконник (отлив)

Для того чтобы сделать из уже согнутого так, как рассказывалось выше, оцинкованного листа отлив, работу над ним продолжают следующим образом:
1. Размечают и прочерчивают на нем карандашом ещё одну линию сгиба, отстоящую от первой на расстояние, равное ширине отлива.

разметка отлива
2. Укладывают лист линией сгиба на край швеллера и прижимают его вдоль неё трубой.
укладка заготовки отлива на швеллер
3. Стягивают всю конструкцию струбцинами.
стягивание конструкции струбцинами
4. Снова укладывают её на бок и загибают киянкой незажатую часть листа на швеллер в том же порядке, как и при устройстве первой полочки отлива – сначала углы, а затем центральную часть.
сгибание отлива
5. Простукиванием киянки выравнивают плоскость загнутой части листа на швеллере.
простукивание полотна отлива 1
6. Снимают струбцины и разбирают конструкцию.
снятие струбцин 1
В результате получается аккуратный и эстетичный отлив, сделанный из оцинкованного железа без применения каких-либо специальных приспособлений.
готовый отлив

Полный видеоматериал по теме статьи


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

usamodelkina.ru

Инструкция по монтажу отливов

Инструкция по монтажу Отливов

Отливы предназначены для защиты от неблагоприятных погодных условий. Отливы дают возможность воде и снегу стекать вниз на землю и не скапливаться на уступе окна или фундамента. Отливы существенно продлевают срок службы фасадов.Основным материалом для их изготовления является алюминий и оцинкованные листы.

Отливы делятся на

•Оконные отливы

•Отливы для фундамента

•Отливы для заборов

Мастер листогиб изготавливает отливы любой сложности и конфигурации. Срок изготовления изделия от 10 минут.

Для расчета цены изготовления отливов, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом


Инструкция по монтажу оконных отливов

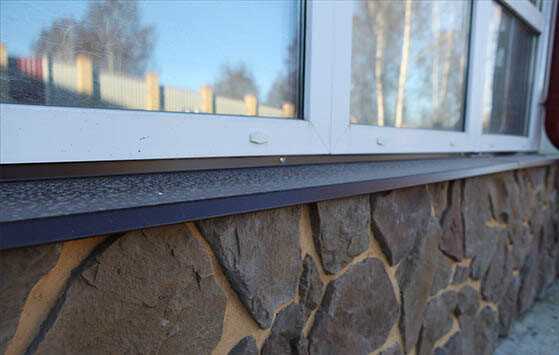

Назначение оконных отливов - оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.

Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам  придают необходимую форму  . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.

Для монтажа отливов вам понадобится:

  • Шуруповерт с насадкой ph3
  • Плоскогубцы жестянщика
  • Ножницы по металлу
  • Монтажная пена с низкой степенью расширения
  • Саморезы пресс шайба 16мм

Для начала подготовим оконный выступ, отчистим его от пыли, остатков цемента и штукатурки. Далее замеряем длину проема и прибавляем 4 см на загибы. Обрезаем заготовку по размерам. Далее подрезаем отлив по принципу приведенному на картинке. Подгибаем подрезанные края отлива при помощи плоскогубцев жестянщика.  Примеряем отлив по месту, если ничего не мешает, приступаем к следующему этапу установки отлива. Временно отставляем отлив в сторону. На подготовленную поверхность оконного выступа наносим монтажную пену зигзагом от края до края и по низу. Прикладываем отлив заводя заднюю чать под окно, и прижимаем к оконному профилю, закрепляем его саморезами к раме окна. Важно выдерживать угол наклона не менее 110 градусов. После того, как вы закрепили отлив саморезами, его необходимо пригрузить. Для этого можно использовать банки с водой или другие грузы, которые не повредят отлив. Отливы должны быть нагруженны не менее 12 часов. Торцы отлива соприкасающиеся со стенами, можно дополнительно загерметизировать санитарным герметиком. После монтажа отлива не забудьте снять защитную пленку.


Видеоинструкция по монтажу оконных отливов


Инструкция по монтажу отливов фундамента

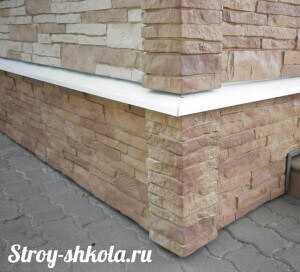

Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента.  Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.

Для монтажа отливов вам понадобится:

  • Шуруповерт с насадкой ph3
  • Плоскогубцы жестяньщика
  • Ножницы по металлу
  • Монтажная пена с низкой степенью расширения
  • Саморезы пресс шайба 16мм или дюбель гвозди

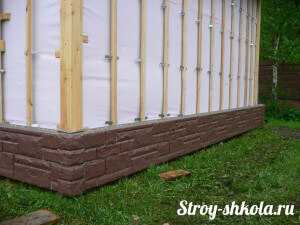

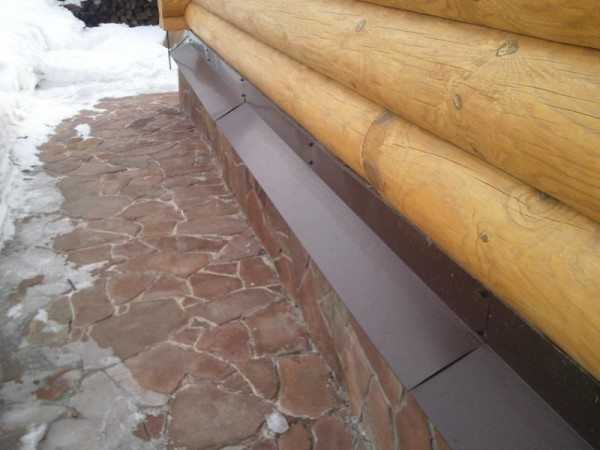

Монтаж отлива для фундамента производится после отделки цоколя, перед началом отделки стен. Цоколь выравнивается по уровню, для предотвращения перегибов отливов, отчищается от пыли и остатков смеси. Для уменьшения шума, во время дождя, перед установкой отлива по всей длине цоколя, проклеивают вибропоглащающую ленту псул или аналоги. Отлив закрепляется к стене саморезами или дюбель гвоздями.
Оптимальный отступ (выступ) отлива от края цоколя 1-1,5см.

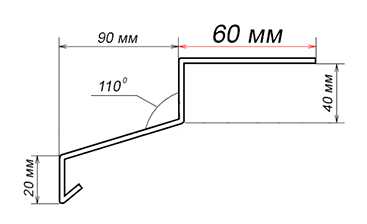

При монтаже отлива фундамента, обязательно соблюдайте угол не меньше 110 градусов. Стыки отливов герметизируются битумной мастикой или силиконовым герметиком. Углы формируются из одного отлива. Для этого зарезаем отлив как показано на рисунке (Подробная видео инструкция по формированию угла отлива для фундамента приведена ниже)  . Загибаем и заводим один край отлива на другой,гермитизируем стык,  закрепляем к стене здания. Проверяем угол наклона  отлива по всей длине фундамента. Монтаж отливов завершен.

Видеоинструкция по формированию угла отлива фундамента


Ответы на часто задаваемые вопросы!

Как закрепить отлив цоколя?

Как крепить отлив цоколя к направляющим ?

1. Крепление отлива к направляющим – монтаж отлива выполняется до облицовки фасада и крепится непосредственно к направляющим. Для крепления используются саморезы. Лучше всего использовать кровельные саморезы с резиновой накладкой, которая не позволит воде затекать под элемент крепления. В этом методе очень важно выдерживать отрицательный уклон отлива по всей длине. Отлив не должен висеть в воздухе, убедитесь что он упирается на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым предметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

Как крепить отлив цоколя к стене ?

2.

Крепление отлива к стене – в этом варианте крепления используются дюбель-гвоздь. Используя перфоратор, в стене согласно расчетам делаются отверстия и вставляются дюбеля. Верхняя полка (крепежный ворот) металлического отлива крепится гвоздями, которые вгоняются в дюбеля.

При монтаже цокольной отливной планки следует учитывать, что каждая деталь конструкции должна быть закреплена как минимум по центру и на местах стыка – это обеспечивает надежность крепления.  Отлив не должен висеть в воздухе, убедитесь что он упираеться на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым придметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или не ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

*Определение: (1)- Отлив (2)- фундамент (3)- Монтажная пена (4)- дюбель гвоздь (5)- стена.

Как соединить отливы между собой?

Правильное соединение двух деталей будущего отлива обеспечивает надежность всей конструкции.

Соединение отливов внахлест

Самый простой способ соединение отливов  внахлёст (ширина нахлёста должна быть не менее 3-х см) с использованием герметика, которым промазывают стык. Иногда для дополнительной жесткости применяются заклепки в местах соединения. Этот способ имеет преимущество по сравнению с замковым соединением в том, что при перепадах температуры отливы не будут деформироваться благодаря герметику, который выполняет роль термошва. Этот способ в особенности актуален при укрывании отливами больших площадей (трибуны, плоские кровли, павильоны) так существенно сокращает время монтажа.

Соединение отливов фальц замком

Второй способ Замковое соединение отливов (фальцевым швом) более хлопотный, но в то же время самый надежгый. Существует несколько вариантов фальцевого соединения отливов. Самый распространенный вариант это одинарный лежачий фальц делается следующим образом:

Такого рода соединение не пропускает влагу даже при отсутствии герметика, что позволяет сэкономить деньги во время установки отлива.

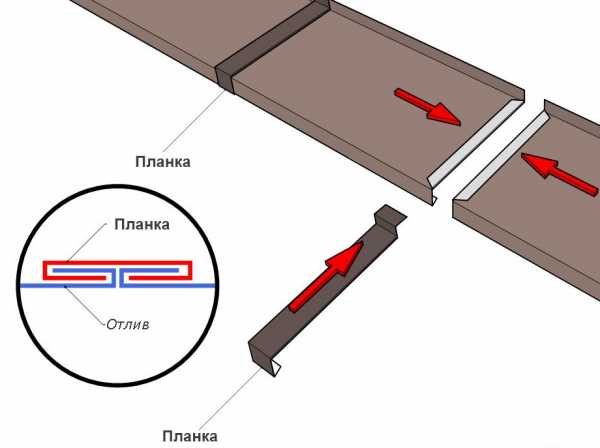

Соединение отливов при помощи планки

Этот способ чаще всего применяется, когда требуется закрыть отливом большую площадь, но способ соединения в нахлест не допустим из-за высоких требований к долговечности изолирующих щвов.  Плюс этого метода в том что скорость монтажа выше чем у метода соединения отливов фальцевым замком, а качество и внешний вид лучше чем у метода соединения отлива внахлест и при этом соеденительная планка выполняет роль тэрмошва, позволяя отливам свободно расширяться в жаркий день и сужаться в зимнюю ночь. Однако использование планки как дополнительного изделия увеличит расходы на данный этап отделки.

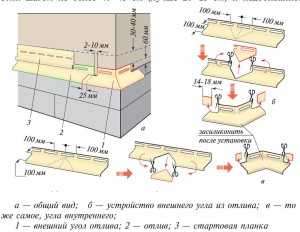

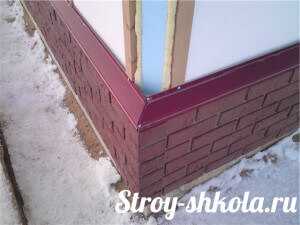

Как соединить отливы на углах?

Стыковка углов – самый сложный этап работы, на котором обожглось немало неопытных монтажников. Для соединения отлива можно использовать 4 варианта.

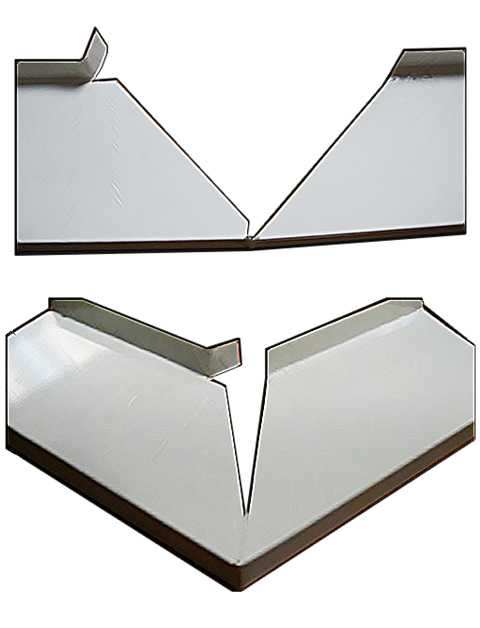

Первый вариант- соединять угол отлива при помощи планки как показано на фотографии выше. Такой метод соединения подготавливают на производстве, по месту остается только собрать все вместе.

Второй вариант - если наружный угол отлива формируется из двух деталей, в этом случае используются заклепки.

1. Обе планки подрезаются под углом в 45о от фронтового отгиба в сторону крепежного ворота. ВАЖНО – на одной из планок оставляется припуск в 2-3см на всех полках – из него сформируется нахлёст;

2. Планки устанавливаются на места, и припуск заводят внутрь соединения;

3. Отлив соединяется клепками, захватывая припуск;

4. Место соединения тщательно промазывают герметиком.

Третий вариант - соединения отлива при помощи стоячего фальцевого шва (замкового соединения отливов) – этот способ сложнее, но гораздо надежнее.Правда для его использования требуется специальное оборудование и определенный навык в жестяном деле.

Четвертый вариант - Углы формируются из одного отлива  следующим образом:

1. При помощи уголка на отливе размечается прямой угол, вершина которого упирается в сгиб со стороны капельника, а лучи расходятся к крепежному вороту;

2. Ножницами выполняется точный рез по одной стороне угла;

3. Со второй стороны делается припуск в 1-2 см;

4. ВАЖНО – режутся только крепежный ворот и средняя полка, а фронтовой отгиб остаётся целым!

5. Отливная планка аккуратно сгибается, причем припуск заводится внутрь.

6. Стык промазывается герметиком и при необходимости дополнительно скрепляется заклепками.

Мы рассмотрели четыре основных варианта соединения угла отлива, какой из них выбрать решать вам.

Как установить козырек (отлив) на балкон ?

Для начала подготовим необходимые для установки козырька (отлива) на балкон, инструменты. Нам понадобится  перфоратор, пистолет для монтажной пены или пена с трубкой, молоток, ножницы пе металлу и отвертка.

  1. Размечаем место крепления козырька (отлива) анкерами и высверливаем отверстия.
  2. Наносим по краю верхней полки отлива герметик шириной 0,5 см. Используйте для этих целей, только кровельный герметик на битумной основе.
  3. Прикладываем отлив к потолку и фиксируем анкерами
  4. Закрепляем отлив саморезами прессшайбой с резиновой прокладкой или кровельным саморезом к раме окна
  5. Запениваем пространство между отливом и рамой, монтажной пеной. Используйте пену с минимальной степенью расширения.
  6. Монтаж балконного отлива завершен.

gibkalistov.ru

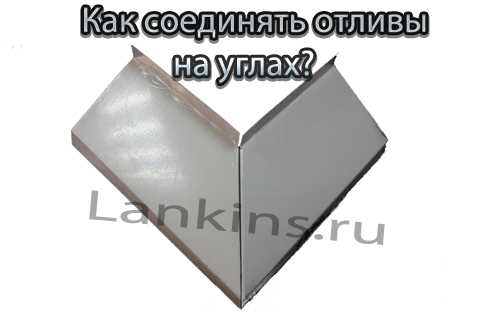

Как соединять отливы на углах в 90 градусов?

Как соединять отливы на углах? Как ни странно, но этим вопросом задаются даже те, кто знает, как это делать. Парадокс. Не правда ли? Дело в том, что нет общепринятого правила, объясняющего, как же соединять отливы на углах. И поэтому каждому специалисту интересно, как делают другие мастера.

Есть два способа, о которых я слышал, но никогда не использовал:

  • Пайка. Даже не представляю, как это делать.
  • Замок. Такой способ был очень популярным в советское время на кровлях из оцинкованного металла.

У меня конечно есть свой собственный способ — как соединять отливы на углах, которым я спешу поделиться. И он самый простой по сравнению с теми, которые описаны выше. Но перед этим, надо сказать, что существуют три типа стыковки отливов:

  1. Соединение отливов под углом в 90 градусов (в этой статье).
  2. Соединение отливов под углом более 90 градусов. Эркерное соединение отливов.
  3. Прямое соединение отливов. Без углов.

Ну вот, давайте и рассмотрим подробнее первый способ.

Как соединять отливы под углом в 90 градусов?

Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.

Инструменты

Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:

  • Ножницы по металлу
  • Плоскогубцы
  • Угольник 90 градусов
  • Угломер
  • Карандаш
  • Ручной клепочник
  • Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
  • Шуруповерт
  • Шурупы (клопы или 4,2 х 25 со сверлом)
  • Герметик под цвет отливов (как правило белый)
  • Монтажная пена
  • Пистолет для монтажной пены
  • Рулетка
  • Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)

Кажется такое простое дело, а сколько инструментов и расходных материалов требуется. Ну впрочем у монтажника окон этот список гораздо больше.

Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.

Как соединять отливы?

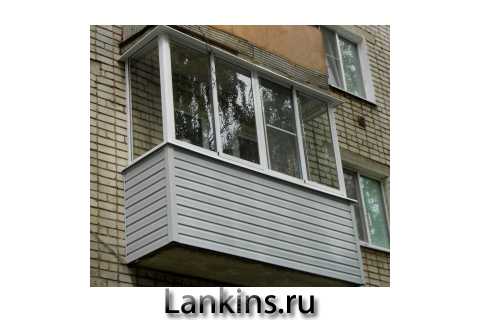

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

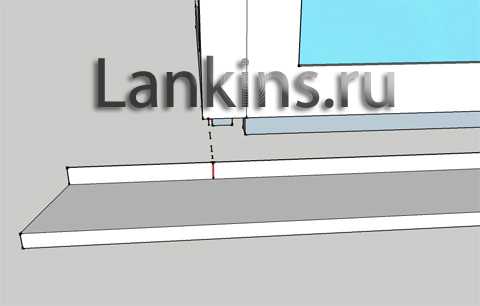

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.



Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.

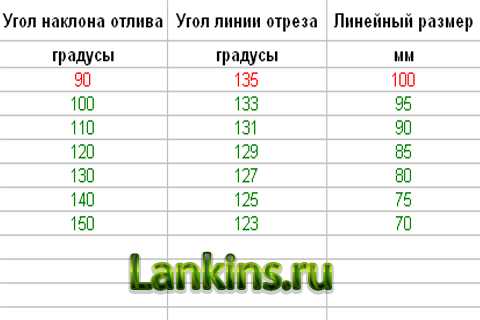

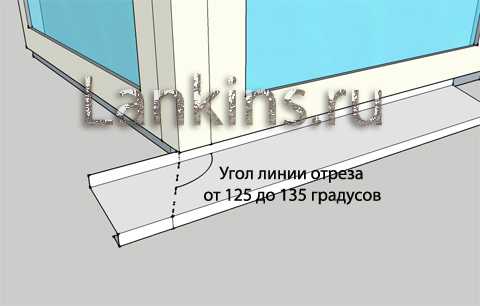

Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.



Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:

— либо угломером от уже поставленной метки до внешнего края отлива



— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине. После чего можно соединить полученные метки. Такая разметка будет более точной.



Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить, что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.

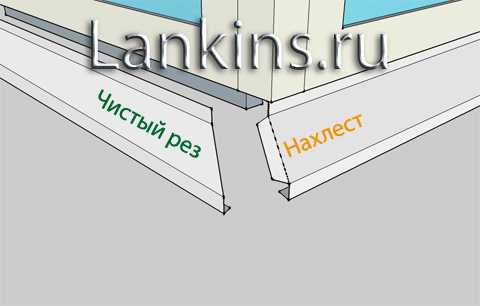

3. Отрезаем отлив по разметке. Знаю, многие монтажники режут отливы болгаркой.

Но, во-первых, это неправильно, потому как большинство отливов оцинкованные. При работе болгаркой оцинковка нагревается и теряет свои коррозионные свойства в месте реза.

Ну, а во-вторых, зачем работать шумной болгаркой, если можно тихо отрезать ножницами. Кстати, рекомендую ножницы по металлу удлиненные — универсальный рез от компании «Центр инструмент». Такими ножницами получается красивый и аккуратный рез, и очень комфортно работать. В С-Петербурге можно купить в сети магазинов — «Строитель». А здесь можно почитать статью «Где купить комплектующие для пластиковых окон?»

Важно. Всегда размечайте линию так, чтобы при отрезе с левой стороны ножниц находился отлив, а справой обрезок. То есть, разметка делается либо с лицевой стороны, либо с внутренней. (В этом случае линия реза, сделанная ножницами, будет более аккуратной). Кстати верхний отлив сложной конфигурации также можно отрезать ножницами по металлу.

4. Как соединить отлив? Далее, для того, чтобы наше соединение отливов было правильным, мы должны его склепать. Размер диаметра сверла равен 3,3 мм. Заклепка алюминиевая — белая или по цвету отливов — 3,2 х 10 мм.

Для этого при разметке на одном из отливов, участвующих в соединении предусматривается нахлест, который слегка загибается вниз. А на втором выполняется чистый рез. Причем нахлест прячется под чистый рез.



Этот стык клепается и получается красивое соединение, которое на нижних отливах желательно герметизировать. Верхнее соединение герметизируется по ситуации в случае необходимости.

Не забывайте о том, что уровень отливов должен совпадать с уровнем окон, хотя бы визуально. Понятно, что монтажники ставят окна по уровню, а отливы частенько как получиться. А когда подходишь к окну на балконе и визуально видишь, что горизонтальная линия окон не совпадает с линией отливов, понимаешь, что это «косяк». Большинству клиентов конечно «по барабану», но из ста клиентов встретится один и надо будет переделывать. Ну, а главное наверное все таки репутация мастера.

Важно понимать. Что не всегда получается соединять отливы красиво. Причиной тому служит спешка. Поэтому, самый надежный способ — это все таки отрезать отливы с припуском. Затем примерить и только потом подрезать окончательно. Хотя качественный герметик спасает всегда ))).

Ну что ж, как соединять отливы на углах в 90 градусов, надеюсь понятно. Что не понятно, спрашивайте в комментариях. В ближайшее время выйдет статья о том, как соединять отливы на эркерных углах. Подписывайтесь на обновления блога и будете узнавать о новых статьях первым.

Спасибо за внимание. Заходите на блог. С уважением, Вячеслав Ланкин.

lankins.ru

Изготовление оконных отливов своими руками

Сергей Бердяев из Ярославля интересуется:

Строительство моего дома дошло до отделки фасадов. Хочу сразу поставить отливы, чтобы вода не попадала на оконные рамы. Можно ли сделать оконные отливы своими руками?

Отвечает наш эксперт:

Лучше всего устанавливать оконные отливы до завершения отделки внешних фасадов. Это позволяет правильно герметизировать все швы и стыки, не повредив отделочные материалы.

Полезные советы

Важно устанавливать отлив ровно по горизонтали. Иначе вода будет скапливаться в одном месте, постепенно разрушая строительные конструкции. Ровная горизонтальная поверхность обеспечит равномерное попадание дождя на стены, так они быстрее высохнут.

Оптимальная ширина отлива – на 2 см больше откоса. Так вы защищаете стены от попадания влаги сразу с окон. Лучше всего покупать их из оцинкованной стали, устойчивой к ржавчине. Она служит дольше, чем пластик, и не выцветает.

Как сделать самостоятельно

Лист оцинкованной стали можно приобрести в строительном магазине или на рынке. Толщина его должна быть не меньше 0,5 мм. Толщина цинкового слоя должна быть не меньше 40 мкм. Осмотрите лист, оцинкованный слой должен располагаться равномерно, без пропусков и наплывов.

Теперь нужно нанести разметку. Измерьте необходимую ширину отлива по ширине откоса. Добавьте к ней со стороны окна 2 см на подгибку, а с внешней стороны – 5 см. С внешней стороны вам нужно будет загнуть лист два раза, первый подгиб 3 см, второй 2 см. Длина должна быть на 2 см больше ширины окна, чтобы была возможность врезаться в штукатурку на стенах. Лучше оставить большие припуски, их можно обрезать в процессе работы.

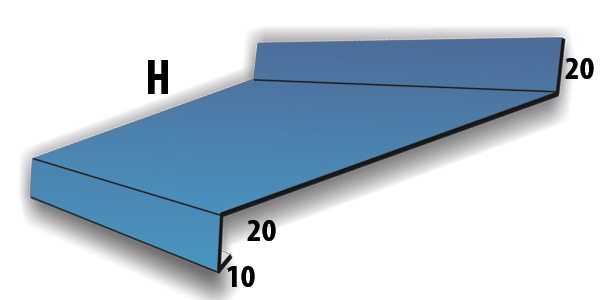

Схема оконного отлива

Разметку на сталь можно нанести обычным фломастером, его легко стереть. Разрезать лист можно ножницами по металлу или болгаркой. Но после болгарки нужно будет убрать металлические заусеницы.

Изогнуть металл можно на ровном крае стола. Одной рукой нужно его зафиксировать, чтобы не было вибраций. Второй рукой с помощью доски нужно изогнуть деталь. Легче всего работать с киянкой. Загибку начинайте с края, а не с середины листа, иначе появятся неровности. Работайте в несколько подходов: сначала загните деталь на 30 градусов, потом на 60 и в третий проход на 90 градусов. Чем больше вы сделаете проходов с одного края до другого, тем ровнее получится отлив.

Как гнуть металл

Легкий способ загнуть края – купить плоскогубцы жестянщика. Они имеют широкий хват, что обеспечивает большую площадь применения. С помощью этого инструмента можно быстро изготовить необходимое количество деталей.

Если вы первый раз гнете листовой металл, лучше потренируйтесь на ненужных кусочках. Это несложно, опыт набирается уже с первой изогнутой детали. В результате вы быстро сможете сделать отливы на весь дом.

Видео: Изготовление отлива для окна

promzn.ru

Изготовление отливов из оцинкованной стали, в том числе своими руками, а также особенности проведения монтажа и ремонта

Отливы отвечают за сбор воды со скатов и её транспортировку до мест слива, поэтому являются важнейшей составляющей любого водостока. Из-за большой протяжённости водосборных желобов их приобретение является весомой частью расходов на сооружение всей системы водоотведения. Итоговая цена будет достаточно высокой, даже если выбирать недорогие изделия из жести. Именно поэтому каждый уважающий себя домашний мастер должен уметь изготовить отливы из оцинкованной стали своими руками. Хорошо обкатанная технология не только сохранит бюджет, но и позволит выйти победителем в ситуации, когда для обустройства кровли потребуются желоба нестандартных размеров.

Технология изготовления отливов из оцинкованной стали

Компании, которые занимаются изготовлением отливов из оцинкованной стали, используют специальное гибочное оборудование. Радиальный изгиб заготовки получают за счёт переориентации внутренних напряжений в стали во время прокатывания листа металла между вальцами станка. Конечно же, для разовой работы покупать или изготавливать такое приспособление нерационально. Поэтому в домашних условиях для обработки заготовок используется ручной инструмент.

При мелкосерийном производстве водосточных желобов используют специальные листогибочные станки

Необходимые инструменты и материалы

Перед тем как приступить к изготовлению отливов для крыши своими руками, следует подготовить всё необходимое. Первое, что потребуется для работы, это, конечно же, оцинкованная сталь. Промышленностью выпускается листовой металл различной толщины, поэтому критерием выбора служит форма будущих желобов. Для изделий Г-образной или прямоугольной формы можно использовать оцинковку толщиной 0,5–0,7 мм — это позволит без особых усилий справиться с её обработкой. Классические полукруглые отливы из такого материала без рёбер жёсткости будут слишком хлипкими, поэтому для их изготовления лучше брать листовой металл толщиной 1 мм и более.

Оцинкованная листовая сталь является самым подходящим материалом для изготовления водосточных отливов

Следующее, на что следует обратить внимание — это качество защитного покрытия. По нормативам удельный вес слоя цинка должен быть не менее 270 г/м2. В розничной сети представлены стальные листы с цинковым покрытием от 60 до 270 г/м2. Обязательно уточните этот момент с продавцом, поскольку разница в цене будет не такой уж и большой, а вот долговечность кровельного железа может отличаться в несколько раз.

В работе можно использовать и стальные листы с полимерным покрытием, однако для этого подойдёт лишь хороший, качественный материал. Узнать его качество совсем несложно — достаточно согнуть уголок листа под прямым углом и посмотреть на состояние защитного слоя. Если он сохранил первоначальную структуру, то покрытие не будет растрескиваться во время формовки заготовок, а значит, отлично подойдёт для поставленной задачи. Если же полимерный слой повреждается и отслаивается, то покупать такой металл не следует — в трещины будет затекать вода, и сталь очень быстро разрушит коррозия.

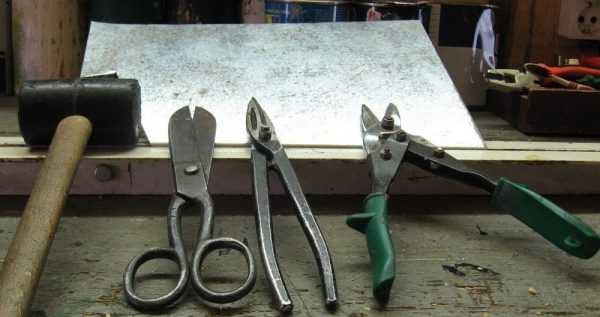

Инструмент, который понадобится для изготовления оцинкованных отливов:

  • резиновая и деревянная киянка;
  • молоток;
  • ножницы по металлу;
  • плоскогубцы;
  • рулетка;
  • линейка;
  • маркер или простой карандаш;
  • ровный металлический уголок с шириной полки не менее 50 мм;
  • отрезок стальной трубы диаметром не менее 100 мм в качестве шаблона;
  • деревянная рейка сечением не менее 20х30 мм.

    Для изготовления отливов потребуются самые простые инструменты

Поскольку кронштейны для крепления желобов можно также изготовить своими руками, то дополнительно потребуется шина из конструкционной стали шириной 20–30 мм толщиной не менее 2.5 мм и стальная полоса толщиной 1 мм. Тонкий металл понадобится для того, чтобы сделать фиксаторы. Прикрепить их к держателям можно при помощи заклёпок, или воспользовавшись сварочным аппаратом.

Пошаговая инструкция по изготовлению отливов

  1. От листа оцинкованной стали отрезают полосу шириной 180–220 мм.

    Для резки оцинкованных листов можно использовать как ручной, так и электрический инструмент

  2. На расстоянии 5–10 мм от каждого края заготовки проводят линии. В дальнейшем они понадобятся для того, чтобы сделать загибы. Такая отбортовка на только делает жёлоб более привлекательным, но и способствует увеличению его жёсткости.

    Отбортовка по краю водосточного жёлоба сделает его более жёстким


    Чтобы зачистить кромку заготовки из оцинкованной стали, можно использовать струг, изготовленный из куска сломанного ножовочного полотна.

  3. Воспользовавшись плоскогубцами, металл отгибают по размеченной линии под углом 90o. Линию отбортовки выравнивают. Для этого заготовку укладывают на металлический уголок и простукивают киянкой, доводя угол в месте сгиба до 130–150o.

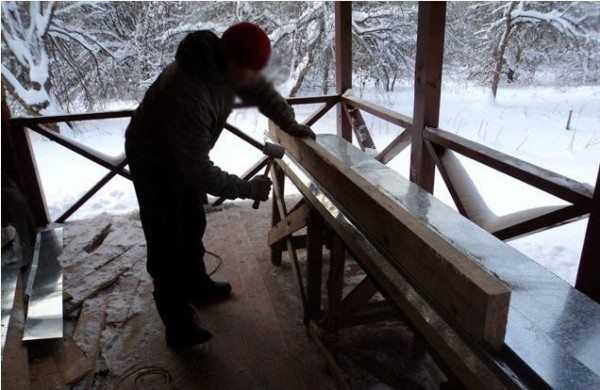

    Чтобы сформировать отбортовку без повреждения поверхности оцинкованного листа, используют деревянную киянку

  4. Для изготовления полукруглого отлива, его укладывают на верстак таким образом, чтобы загибы были направлены вниз. Чтобы предотвратить смещение заготовки, её необходимо закрепить при помощи струбцин. После этого на край листа укладывают отрезок стальной трубы диаметром от 100 мм, который с торцов также следует зафиксировать зажимами. Далее, заготовку постепенно огибают вокруг шаблона, простукивая деревянной киянкой по всей её поверхности. После того как жёлоб приобретёт необходимую форму, струбцины снимают и приступают к изготовлению следующего изделия.

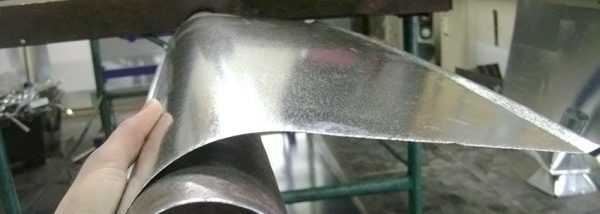

    Чтобы получить жёлоб полукруглой формы, используют трубу подходящего диаметра

  5. Г-образный отлив сделать ещё проще. Для этого находят середину листа с каждой стороны и отчерчивают осевую линию. Изгиб выполняют при помощи металлического уголка или деревянной рейки, которую крепят на краю верстака. Заготовку укладывают так, чтобы её осевая линия находилась строго над ребром шаблона и простукивают киянкой для получения изгиба под углом 90o. П-образный жёлоб формируют таким же образом, но наносят две параллельные линии на расстоянии 60–80 мм от внешнего края заготовки и выгибают два прямых угла.

Если после изготовления полукруглого жёлоба его края немного разошлись в стороны, не беда — после установки в жёсткие держатели конфигурация будет восстановлена.

Полукруглые отливы для системы отвода воды с крыши можно получить и другим способом — распустить пополам водосточные оцинкованные трубы подходящего диаметра.

Видео: изготовление водосточного жёлоба

Как сделать держатели для отливов

Крюки для крепления желобов можно согнуть из стальной шины. Подойдёт металлическая полоса сечением 20х2,5 мм, поскольку более тонкий металл может не справиться со снегом и льдом, который накапливается в водостоке зимой. Если купить такую шину не удалось, то держатели можно нарезать из стального листа подходящей толщины. Для этого его следует разметить, отчертив нужное количество полос шириной 20–30 мм и длиной 400 мм.

Конфигурация и длина крюков зависит от формы жёлоба и способа его крепления (на стропильные ноги, обрешётку или лобовую доску).

Чтобы получить множество однотипных держателей, необходимо соорудить специальное приспособление. Гибку С-образных кронштейнов можно ускорить, если на металлический лист наварить 50-миллиметровое кольцо из трубы Ø100 мм и вертикальный фиксатор из прутка Ø15 мм такой же длины. Крюк нужной формы получают, зажимая стальную шину в приспособлении и оборачивая вокруг трубы. Устройство для изготовления треугольных или прямоугольных держателей можно сделать из деревянных брусков, отрезков металлических уголков или профильной трубы.

При изготовлении держателей своими руками, обязательно учитывают их форму и размер отливов

После того как будет согнута последняя полоса, на присоединительных частях кронштейнов выполняют по 2–3 сверления для крепления к деревянным конструкциям крыши. Кроме того, по краям изогнутой части крюка можно приварить отрезки проволоки толщиной 3–4 мм или полосы из стали толщиной до 1 мм. Они понадобятся для того, чтобы зафиксировать отлив в держателе.

После того как будет изготовлен последний крюк, изделия окрашивают. Краска придаст деталям завершённость и защитит металл от ржавчины.

Видео: как сделать кронштейн для отливов своими руками

Монтаж отливов

Крепление оцинкованных отливов проводят в несколько этапов, выполняя работы в строгом порядке. Только в этом случае можно надеяться на то, что водосток будет установлен под нужным углом, а отдельные кронштейны не будут висеть в воздухе. Далее мы предоставим инструкцию, по которой следует действовать, а сейчас предлагаем ознакомиться со списком инструмента, необходимого в работе:

  • гибочный инструмент для крюков;
  • клещи;
  • угловая шлифмашина или ножовка по металлу;
  • заклёпочник;
  • электродрель;
  • шуруповёрт;
  • молоток;
  • киянка резиновая;
  • ножницы по металлу;
  • шнур;
  • рулетка;
  • карандаш.

Главным условием качественной работы водостока является прямолинейность жёлоба и соответствие расчётному уклону. Для разметки мест крепления крепёжных кронштейнов лучше всего использовать лазерный уровень. Если же такого прибора у вас под рукой нет, то можно использовать простой ватерпас (гидравлический уровень).

Порядок установки отливов

Оцинкованный водосток является достаточно лёгкой конструкцией, поэтому отливы можно крепить как на стропильные ноги, так и к лобовой (иногда её ещё называют ветровой) доске. В первом случае монтаж выполняют ещё на этапе строительства крыши, перед укладкой кровельного материала. В этих целях используют удлинённые кронштейны, которые накладывают на стропильные ноги и фиксируют саморезами. Крепление таким способом можно выполнять только в том случае, если шаг стропил не превышает 0,6 м.

При монтаже отливов необходимо учитывать тип крепления, уклон и расстояние от лобовой доски

Если расстояние между стропилами превышает 0,6 м, то крюки для отливов можно установить на нижней доске обрешётки.

Что же касается монтажа кронштейнов на ветровую доску, то этот метод даёт возможность устанавливать водосток на финишных этапах строительства или по мере необходимости.

Работы по монтажу оцинкованных отливов своими руками ведут в таком порядке:

  1. У дальнего края ската выбирают точку крепления первого держателя. Она должна находиться на такой высоте, чтобы отлив располагался как можно ближе к капельнику или краю кровли. Отлив устанавливают таким образом, чтобы стекающая с крыши или капельника вода попадала не на стенки, а на дно жёлоба.
  2. Воспользовавшись саморезами и шуруповёртом, кронштейн прикрепляют к доске или стропилу.

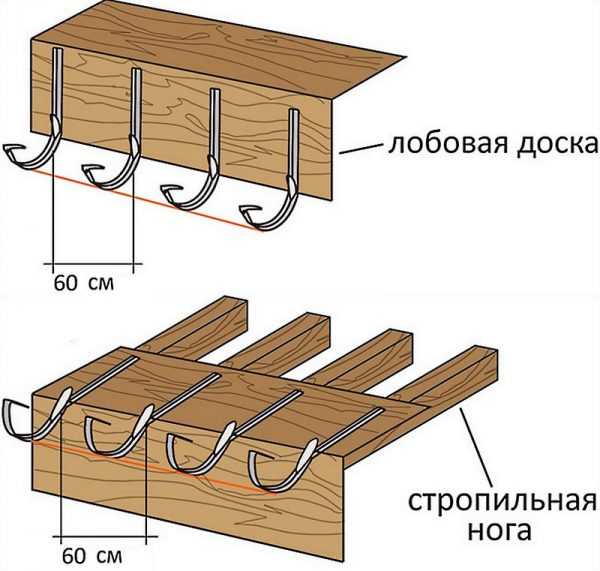

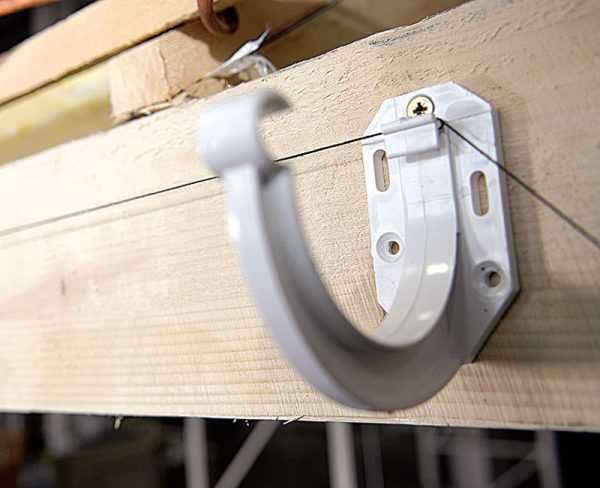

    Кронштейны для отливов можно крепить к стропильным ногам или к ветровой доске

  3. Находят точку крепления жёлоба, рядом с которой будет располагаться водосточная труба. Для этого удобно использовать лазерный или водяной уровень, которым выбивают уклон в 2–3 мм на 1 погонный метр отлива. Ориентируясь на эту линию, у крайней точки устанавливают воронку.
  4. Сделав от воронки отступ в 15 см, устанавливают второй кронштейн.

    При установке крюка используют не только горизонтальную подгонку по натянутому шнуру, но и вертикальное выравнивание

  5. Между крайними держателями натягивают строительный шнур, который послужит ориентиром при установке промежуточных крепёжных элементов.

    Установить держатели по одной линии можно при помощи шнура, натянутого между крайними элементами

  6. Монтируют другие держатели. Самодельные оцинкованные отливы имеют длину стандартного листа 2 м, поэтому будет удобно, если выбрать расстояние между кронштейнами, равное 1 м. Несмотря на то что некоторые источники требуют устанавливать крюки через каждые 0,5–0,6 м, для такой лёгкой конструкции, как водосток из оцинкованной стали, этого будет достаточно, тем более, если устанавливать мощные крюки толщиной от 2,5 мм.

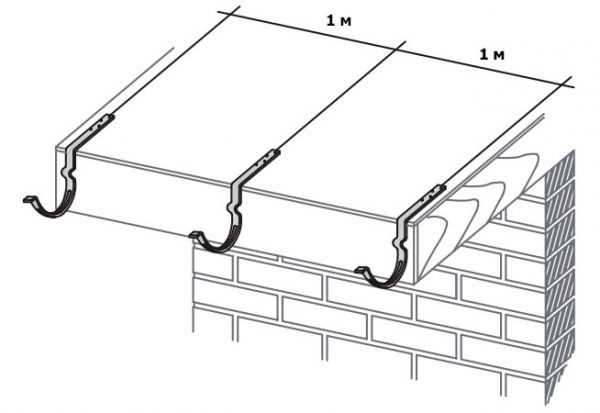

    Если кронштейны устанавливать на растоянии 1 м друг от друга, на трёх опорах полностью разместится стандартный двухметровый жёлоб

  7. Первый отлив укладывают начиная от нижней точки. Необходимо проследить, чтобы вода из него попадала не в центр воронки, а на её ближнюю стенку. В этом случае при сильном ливне вода не будет переливаться через край.
  8. Жёлоб закрепляют на месте, для чего края держателей подгибают внутрь и прижимают клещами.
  9. Каждый следующий отлив укладывают на предыдущий с нахлёстом от 7 до 10 см.
  10. Последний отлив подрезают в размер и укладывают на место. После того как он будет закреплён в держателях, на его край устанавливают торцевую заглушку.

Поскольку самодельная конструкция не предусматривает никаких замковых и уплотнительных элементов, место стыка можно дополнительно защитить водостойким герметиком.

Главным врагом оцинкованных отливов являются ветки с деревьев, которые могут повредить слой защитного металла и ускорить коррозию. Чтобы защитить желоба, их верхнюю часть закрывают решётками или сеткой. Сегодня можно найти перфорированную защиту любого типа — из пластика, стали или латуни. Зафиксировать сетку можно одновременно с установкой желобов, закладывая её край под захваты кронштейнов.

Видео: монтаж водосточных желобов

Ремонт водосточных отливов из оцинкованной стали

Существенный недостаток водосточных желобов из оцинкованной стали заключается в том, что при повреждении защитного слоя процесс коррозии протекает так же быстро, как это происходит с чёрным металлом. Поскольку толщина таких отливов чаще всего не превышает 0,7 мм, то сквозная ржавчина появляется на повреждённых участках уже через несколько лет.

Чтобы предупредить процесс разрушения металла, следует периодически осматривать отливы и производить их ремонт. Чаще всего профилактику проводят два раза в год — ранней весной и в начале осени. Повреждённые льдом или ветками участки следует зачистить, обезжирить и закрасить прозрачным лаком для работы по металлу. На участках водостока, скрытых от глаз, в этих целях можно использовать любую эмаль для наружных работ.

Если же предотвратить разрушения металла не удалось и на отливах из оцинкованной стали появились участки со сквозной коррозией, то их можно отремонтировать. Для этого:

  1. Отгибают фиксаторы удерживающих кронштейнов и дефектный элемент водостока снимают с кронштейна.
  2. Если проржавела боковая стенка жёлоба, то на повреждённое место накладывают заплату из оцинкованной стали. Для этого от металлического листа отрезают прямоугольник, который будет заходить на неповреждённый металл с нахлёстом в 20–30 мм, и крепят его при помощи заклёпок. Для того чтобы не пострадал внешний вид водостока, отлив устанавливают на место отремонтированной стороной к стене.
  3. В случае когда коррозия коснулась дна жёлоба, то прохудившийся участок вырезают целиком. Для ремонта отлива используют кусок оцинкованной стали такой же конфигурации. Он должен быть на 20 см длиннее вырезанной части, поскольку при монтаже заплаты деталь укладывается внахлёст. Следует обязательно обратить внимание на то, как будет наложена заплата. Со стороны водосточной воронки её крепят поверх отлива, тогда как с другого края она должна находиться снизу — это не позволит воде затекать в щель. Закрепить ремонтную часть можно при помощи алюминиевых заклёпок. Избежать просачивания воды удастся, если места стыков обработать влагостойким герметиком.

Процесс изготовления отливов из оцинкованной стали своими руками не отличается сложностью и доступен даже для новичка. Поскольку желоба обойдутся по цене листового металла, водосточная система будет стоить значительно дешевле готовой, даже если остальные элементы (воронки, трубы и т. д.) покупать в розничной сети. Но это ещё не все. Бесценный опыт работы с оцинкованным металлом пригодится и в других проектах. К примеру, при изготовлении функционального дефлектора на дымоход, стильного флюгера или красивого козырька над входной дверью.

legkovmeste.ru

видео-инструкция по монтажу, особенности установки, крепления, цена, фото

За счет активного развития индивидуального строительства каждый год возводятся и ремонтируются тысячи домов из дерева и кирпича. При этом особое внимание уделяют устройству фундамента и цоколя, которые являются основой всего сооружения.

Они должны надежно удерживать здание на грунте и не допускать попадания в его стены влаги.

Установка цокольного отлива самостоятельно

Зачем нужен отлив

В тоже время цоколь должен быть защищен от атмосферных осадков, для чего был разработан простой элемент – отлив, значение которого трудно переоценить. Это неширокий козырек, монтирующийся непосредственно над цоколем. Крепят его одной стороной к стене дома, а второй размещают под углом таким образом, чтобы вода легко с него стекала.

От качества конструкций цоколя и фундамента в целом зависит устойчивость всего здания. Поэтому защитная система слива воды не дает влаге попадать непосредственно на них, не допуская их разрушений.

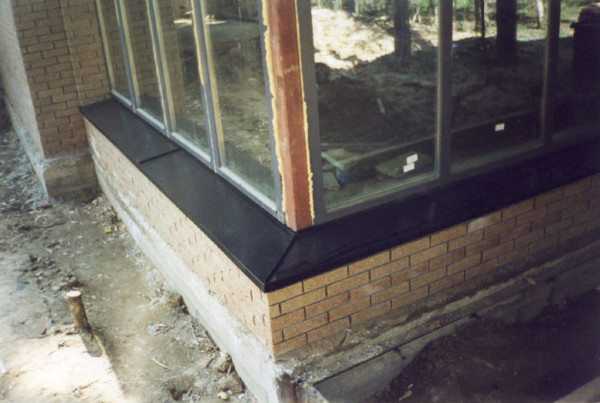

На фото – монтаж отливов на цоколь из кирпича

По конструктивным характеристикам отлив может быть разным, есть только одно условие – не пропускать воду. Чаще всего для этого используют листовые материалы, в том числе металл и пластик. Ниже будет предоставлена инструкция по установке отливов для цоколя своими руками, показаны основные стадии работ и преимущества разных изделий.

Как правильно выбирать материал

Первым делом необходимо правильно подобрать материал для отлива.

Как было сказано выше, чаще всего применяют для этого листовые металлы, в частности:

  • оцинкованную сталь;
  • алюминий;
  • медь.

Кроме того, есть и пластиковые модели, цена которых дороже оцинкованного железа, но дешевле меди или алюминия. Нередко металлические отливы покрывают специальной полимерной пленкой. Также встречаются изделия из бетона, но для жилых помещений они используются крайне редко за счет тяжелого веса и неудобства в монтаже.

Полимерные пленки для козырьков имеют различную цветовую гамму. Такое покрытие защищает отлив также от повреждений, царапин, увеличивая срок его эксплуатации.

Как производят монтаж отлива на цоколь

Изделия приобретаются в готовом виде со стандартными размерами или изготавливают на заказ, что является более оптимальным. В этом случае учитывают дизайн самого сооружения и его характеристики. Нередко отливы изготавливают по чертежам заказчика, поэтому нужно быть предельно точным в расчетах.

Выбирая материал необходимо учитывать его размеры, что особенно важно для фасадов и цоколей  из плитки или камня, подбирайте ширину козырька как можно точнее, иначе влага со временем может их испортить. Поэтому особенно важно сделать отлив так, чтобы она не попадала и повреждала при этом отделочные покрытия.

Максимальная длина козырька для цоколя – около 5 м, что обеспечит тем самым и гидроизоляцию фундамента жилого дома.

Как самостоятельно сделать отлив над цоколем

Планируя монтаж отливы для цоколя запланируйте установить на стадии наружной отделки фасада дома.

Но, прежде чем приступить, проведите подготовительные работы.

  1. Разметка – самый важный момент. Лучше всего использовать для нее водяной уровень. Он поможет сделать горизонтальные отметки места, где впоследствии будет расположен цокольный козырек.
  2. Вычислите размеры отлива, используя отбивочный шнур. Положите в устройство трассировочный мел, растяните шнур и прижмите к намеченным точкам гидроуровня, сильно оттяните от поверхности стены и отпустите. Результатом будет полоса на поверхности, которая и станет будущим месторасположением верхней части козырька для отвода влаги.
  3. Возьмите ножницы по металлу и вырежьте нужные заготовки из подготовленных металлических листов. Их ширина должна быть больше примерно на 20 мм, чтобы хватило места на загибы. Сделать его можно положив отлив на угол и загибать с помощью молотка, периодически по нему постукивая.

Загибание кромки отлива киянкой

Совет: с той стороны, где козырек цоколя будет обращен к стене, загибайте вверх, с другой стороны – вниз, чтобы вода стекала без задержек.

Установка
  1. Не спешите сразу монтировать козырек к стене, проверьте ее целостность. Если обнаружите трещины, сколы или пустоты, заделайте их силиконовыми герметиками, шпаклевкой или штукатуркой. Следующие работы проводите после их полного высыхания.
  2. Возьмите электродрель и просверлите в отливе отверстия на одном уровне с шагом 300-400 мм. Их диаметр должен соответствовать диаметру дюбелей.
  3. Приложите отлив к стене и отметьте отверстия на стене. Просверлите их перфоратором с нужным диаметром сверла. Прикрепите козырек с помощью саморезов с пластиковыми пробками или используйте «быстрый монтаж».

Правильный монтаж козырька для цоколя

Совет: не стучите непосредственно по пластиковому отливу молотком или киянкой, когда его загибаете, иначе он может прийти в негодность, положите на него войлок или резиновую прокладку.

  1. В деревянной стене необходимо сделать паз, куда и нужно вставить незагнутый край отлива, т.е. с одной стороны загибать его не стоит. Для его жесткости снизу установите деревянную доску.
  2. Закручивайте шурупы или саморезы осторожно. Крепление отливов на цоколь не должно быть или слишком слабым, или очень тугим.
  3. Не забудьте заделать зазор между отливом и стеной силиконовым герметиком.

Технический вид отлива

Необходимые для работы инструменты и материалы

Хотя с первого взгляда, кажется, что нет ничего проще, чем поставить козырек для цоколя, вам все равно придется иметь с собой некоторый набор инструментов, без которых про

moypodval.ru

Отливы для цоколя: Пошаговая технология установки самостоятельно!

Отливы для цоколя – это пластиковая или металлическая влагозащитная планка, устанавливаемая в месте соединения цоколя и стены. Как правило, толщина цоколя несколько выше толщины стен – это связано с повышенной нагрузкой на него. При этом на выступе, образующемся вверху цоколя, может задерживаться дождевая и талая вода. Цоколь и фундамент намокают, из бетона вымываются связующие компоненты, а при замерзании влажного фундамента в нем вдобавок образуются трещины. Все это способствует его быстрому разрушению. Чтобы защитить фундамент и цоколь от этих вредных воздействий, в верхней его части устанавливают отливы.

Отливы для цоколя своими руками

Отливы для цоколя: виды и материалы

Отливы могут быть выполнены из любого материала: оцинкованной и нержавеющей стали, алюминия или меди, а также различных пластиков. Стальные отливы также выпускаются с усиленным покрытием: слой гальванического цинка и полимерный краситель надежно защищают их не только от повреждений, но и от ржавчины.

Стальные отливы для цоколя

Отливы имеют крепежный отгиб, предназначенный для крепления к стене, полку, устанавливаемую под углом для лучшего стока воды, а также фронтальный отгиб, направляющий стекающую воду вниз. Размеры полки могут быть любыми: от 50 до 400 мм. Цветовая гамма отливов, представленных на рынке, весьма широка и сочетается с большинством отделочных материалов для фасада и фундамента.

Как крепить отливы для цоколя

  1. Крепление отливов производят после облицовки цоколя перед началом облицовки стен. До начала крепления необходимо проверить верхнюю линию цоколя или фундамента на горизонтальность с помощью уровня. При больших перекосах целесообразно выровнять их цементно-песчаным раствором, кроме того, для лучшего прилегания отливов необходимо сделать откосы.
  2. Для этого на одном из углов выбранной стены с помощью дюбеля и самореза закрепляют шнурок, выравнивают его по уровню и закрепляют на другом углу стены. Готовят цементный раствор из 1 части цемента и 3 частей песка, добавляя воду. Раствор не должен стекать с мастерка. С помощью мастерка по шнурку выполняют откосы под углом не менее 15 градусов. Выдерживают раствор в течение нескольких суток для схватывания цемента и испарения лишней влаги.
  3. Отливы крепят либо непосредственно к стене, либо к направляющим, к которым впоследствии будет закрепляться облицовка фасада – в этом случае до начала крепления отливов необходимо выполнить подготовительные работы и установить направляющие.

    Установка направляющих перед установкой отливов

  4. Для наилучшего отвода воды отливы должны выступать за край цоколя не менее чем на 50 мм – при выборе необходимо это учесть. При выборе оттенка нужно ориентироваться на цветовую гамму, в которой оформлено все строение. Обычно выбирают отливы в тон облицовке цоколя или стен, но в некоторых случаях контрастные или металлические элементы придают дому особый шарм.

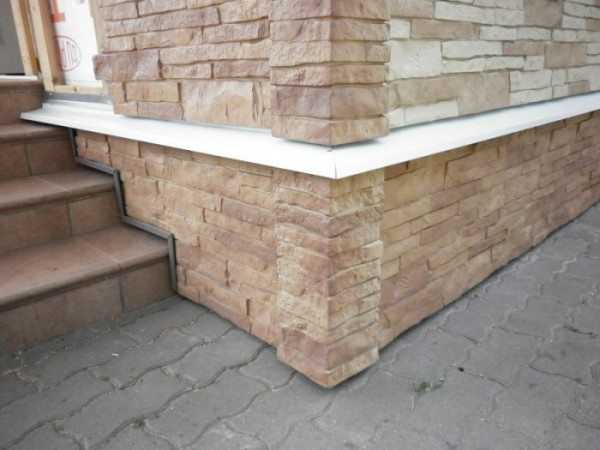

    Образец установки отлива для цоколя

  5. Отливы крепят к направляющим на саморезы, а к стене – на дюбель-гвозди. Нахлест одной планки на другую должен быть не менее 30 мм, при этом рекомендуется промазать место нахлеста морозостойким герметиком. Также можно загерметизировать стыки отлива и стены.

    Установка отливов

  6. Внешние и внутренние углы вырезают из отрезка отливной планки, как показано на рисунке, и крепят обычным образом, при этом обязательно промазывают все стыки силиконовым герметиком.
  7. Широкие отливы дополнительно крепят к цоколю с помощью кронштейнов, в противном случае они будут «гулять» от ветра.

Правильно установленные отливы для цоколя отлично защищают его от проникновения влаги и продляют срок службы фундамента. Кроме того, отливы предотвращают и размывание краски и декоративной штукатурки, поэтому для окрашенного цоколя отливы просто необходимы.

Видео — монтаж отливов

stroyvopros.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
