13 способов как согнуть профильную трубу

Чтобы согнуть профильную трубу под 90 градусов, можно использовать разные способы. В сегодняшней статье рассмотрим некоторые из них.

Содержание

Простой способ как согнуть профтрубу 90 градусов

Рассмотрим один из способов сгибания квадратной профильной трубы под углом 90 градусов. Берите себе на заметку.

В качестве «подопытного» будем использовать отрезок профильной трубы размером 40х40 мм.

Своим опытом поделился с нами автор YouTube канала KH welding. Идея классная, поэтому однозначно заслуживает внимания.

Основные этапы работ

Первым делом отрезаем кусок профиля требуемого размера (в данном случае — 30 см). Размечаем заготовку и отмечаем центр.

Далее от центральной точки откладываем еще две точки — по 20 мм в обе стороны, и чертим прямые линии. От каждой линии откладываем ещё две точки на расстоянии 40 мм (размер профильной трубы) и тоже чертим линии.

В результате у нас должно получиться три квадрата размером 40х40 мм, как на фото ниже.

С помощью угольника переносим начерченные линии на остальные стороны профильной трубы.

На двух параллельных сторонах заготовки в крайних квадратах дополнительно чертим диагонали. Откладываем на них отрезки длиной по 40 мм и ставим точки.

Далее от каждой точки чертим две линии, направленные к краю профильной трубы (как на фото ниже).

На противоположной стороне заготовки делаем все зеркально. Потом соединяем точки на рёбрах профтрубы прямыми линиями.

На следующем этапе отмечаем места, которые нужно будет вырезать, и потом вырезаем с помощью болгарки.

Потом останется только согнуть заготовку и обварить получившиеся швы. Такое соединение получилось не только надёжным, но и красивым. А как думаете вы?

Видео

Как правильно разметить и согнуть профтрубу, рекомендуем посмотреть в авторском видеоролике. Спасибо за внимание.

secret profile piper | box bar cutting tricks 90degree angle #KHwelding

Как согнуть профильную трубу под прямым углом

Своим личным опытом сгибания профтрубы поделился с нами автор YouTube канала Mr Technic. Советуем взять на заметку.

Из основных инструментов нам потребуются:

• угольник;
• маркер для разметки;
• линейка;
• болгарка;
• напильник по металлу;
• сварочный аппарат.

Обратите внимание: данный способ сгибания и сварки профильной трубы вы можете использовать при изготовлении различных декоративных металлоконструкций.

Основные этапы работ

Первым делом с помощью угольника и маркера размечаем заготовку из профтрубы под углом 45 град.

Используя металлическую линейку, измеряем длину начерченной линии. В данном случае — это 70 мм. Откладываем это расстояние вдоль профтрубы.

После этого при помощи угольника необходимо будет провести третью линию, под углом 90 градусов. Должно получиться, как на фото ниже.

Переносим разметку на противоположную сторону заготовку. Заштриховываем маркером часть стенки профиля, которую нужно вырезать.

На следующем этапе берем болгарку и вырезаем все лишнее. Обрабатываем края напильником, чтобы не было заусенцев.

В завершении останется только согнуть профильную трубу и обварить швы. Зачищаем сварные швы при помощи болгарки. Угловое соединение готово!

Видео

Как согнуть профильную трубу под углом 90 градусов, подробно показано в авторском видеоролике ниже. Спасибо за внимание. Поделитесь своим мнением в комментариях, что вы думаете о данном способе.

HOW TO BEND SQUARE TUBE 90 DEGREE ANGLE | Best Tips and Tricks

Как соединить профильные трубы разного размера под 90 градусов с помощью сварки

Вам потребовалось сварить под прямым углом два отрезка профильной трубы, один из которых больше другого, и вы не знаете, как это лучше сделать? Хочу поделиться с вами одним из самых быстрых и простых способов.

Процесс стыковки профильных труб рассмотрим на примере двух заготовок 40х40 мм и 40х80 мм.

На фото ниже видно, что если просто обрезать заготовки под углом 45 градусов, а потом сварить вместе, то получится ерунда какая-то.

Мы так делать не будем, потому что у нас совсем другая задача стоит: сделать так, чтобы получилось красиво и аккуратно.

Основные этапы работ

Прикладываем профиль 40х40 мм к торцу профиля 40х80 мм под прямым углом, как показано на фото ниже.

Далее «вооружаемся линейкой и маркером. Как вы уже догадались, будем заниматься разметкой.

Сначала от внешнего угла профтрубы 40х40 мм проводим прямую линию к углу профиля 40х80 мм.

После этого от угла профильной трубы большего размера отступаем расстояние в 40 мм (это ширина профтрубы меньшего размера) и от этой точки проводим линию, перпендикулярную первой, в сторону внутреннего угла профтрубы 40х40 мм.

Чтобы было более понятно, как правильно выполнить разметку, посмотрите на фото ниже.

Красными линиями обозначены линии разметки и указаны все размеры. По факту, у нас должен получиться ромб, который потом надо будет вырезать.

Собственно, зачем откладывать на потом, если можно сделать сейчас?

Заштриховываем маркером внутреннюю область ромба (то, что нужно вырезать) и удаляем все лишнее болгаркой с отрезным кругом.

После этого останется только зачистить края лепестковым кругом или обработать напильником по металлу и можно сваривать заготовки вместе.

Видео

Подробно о том, как легко и просто сварить профильные трубы разного размера под 90 градусов, можно посмотреть в авторском видеоролике. Своим опытом поделился автор YouTube канала 5 phút sáng tạo. Берите на заметку.

Cách tạo góc vuông 90 độ cho sắt hộp không cùng kích thước . ?

Как сделать изгиб под 90° для профильной трубы

В сегодняшней статье мы поделимся с вами интересным способом, как сделать угловое соединение под 90 град. для прямоугольной профильной трубы.

Обратите внимание: изгиб для стыковки профиля будем делать не из профтрубы, а из листового металла, полосы и квадратного прутка.

Своим личным опытом изготовления углового соединения поделился с нами автор YouTube канала Make It Kustom.

Способ создания изгиба немного замороченный, но конечный результат стоит всех затраченных усилий. И что важно: вы можете сделать угловое соединение любого размера и радиуса.

В общем, мы расскажем, что да как, а вы уже решите для себя, пригодится вам этот способ или нет.

Основные этапы работ

Первым делом необходимо будет отрезать от квадратного прутка четыре брусочка одинаковой длины. Их нужно обработать на шлифстанке или с помощью бормашинки.

Обратите внимание: квадратный пруток подбираем по толщине профильной трубы, для которой делается угловое соединение.

Далее из листового металла вырезаем два кольца (тоже одинакового размера). Удаляем заусенцы внутри и снаружи заготовок дремелем или вручную — напильником по металлу. Ширина кольца должна соответствовать ширине профтрубы.

Сборка углового соединения

Соединяем два кольца с помощью слесарных струбцин, предварительно установив между ними брусочки из квадратного прутка.

После этого сгибаем из металлической полосы обруч и устанавливаем его с наружной части колец. Нужно будет его приварить: сначала фиксируем на прихватки, затем обвариваем полностью.

На следующем этапе необходимо будет тщательно зачистить сварной шов по всей окружности заготовки.

Далее размечаем заготовку угольником и отрезаем кусок под углом 90 градусов.

Извлекаем кусок квадратного прутка. Потом отрезаем кусок металлической полосы и привариваем ее к внутренней части изгиба.

Еще немного шлифовки на пару с полировкой, и угловое соединение под 90 град. для профильной трубы готово.

Видео

How To Make Rectangle Tube Bends WITHOUT a Bender in ANY Size + Radius!!

Три способа соединения профильной трубы под 90°

Сварить профильную трубу под прямым углом можно несколькими способами, в зависимости от того, какой результат вы хотите получить.

В данном обзоре автор показывает три разных способа соединения профильной трубы под 90°. Берите себе на заметку.

Первый способ — самый простой.

Нужно отрезать два куска профильной трубы. Стыкуем их под прямым углом, прихватываем, а потом обвариваем.

При таком способе соединения профильной трубы один торец остается открытым. Его можно заварить стальной заглушкой или просто закупорить деревянным бруском.

Еще два способа сварки профильных труб

Второй способ интересен тем, что при таком соединении не будет «открытого» торца.

Отрезаем две заготовки под углом 45 градусов. Зачищаем края профильных трубы болгаркой, после чего прихватываем, проверяем, есть ли прямой угол, и обвариваем.

Третий способ немного посложнее. Отрезаем два куска профильной трубы. Из третьего отрезка вырезаем кусок треугольной формы.

Затем стыкуем две заготовки между собой при помощи треугольного куска. Прихватываем и обвариваем. Сварные швы зачищаем болгаркой.

Видео

Подробнее о трех способах соединения профильной трубы под 90° вы можете посмотреть в видеоролике на нашем сайте.

Welding Square Tubing at 90 Degrees Joint Preparation, the 3 ways I Fabricate the corner.

Соединение профтрубы под углом 90 градусов без сварки и болтов

Всем доброго времени суток. Сегодня хотим поделиться с вами одним из самых простых способов, как согнуть и зафиксировать профтрубу под углом 90 градусов, не используя сварку и крепеж.

Конечно, такое соединение не везде можно будет применить — во всяком случае, в ответственных металлоконструкциях точно нельзя.

Однако если вы изготавливаете какие-то декоративные элементы или детали, которые не будут подвергаться серьезной нагрузке, то такое соединение вполне можно использовать. Сделать его очень просто.

Обращаем ваше внимание, что автор идеи всего лишь поделился с нами своим опытом, и не дает никакой гарантии, что соединение у вас получится таким же надежным, как у него (все-таки многое зависит от прямоты рук).

Советуем вам также прочитать обзорную статью на тему: как идеально заточить сверло по металлу при помощи болгарки.

С чего начать?

В первую очередь, необходимо сделать разметку на профильной трубе — в том месте, где должно быть место сгиба.

Автор вооружается маркером и угольником, после чего делает разметку на заготовке. Все размеры будут указаны на видео (рекомендуем посмотреть).

Основные этапы работ

На следующем этапе необходимо будет вырезать все лишнее болгаркой. Оставшиеся края профиля загибаем плоскогубцами.

Дальше все очень просто — зажимаем профильную трубу в слесарных тисках, и аккуратно сгибаем ее в нужном месте под прямым углом.

После этого останется лишь взять в руки молоток и загнуть оставшиеся «лепестки» по бокам. Соединение профильной трубы под углом 90 градусов готово.

Видео

Данная статья подготовлена на основе видеоролика с YouTube канала Mr Technic. Спасибо за внимание.

HOW TO JOINT 90° BOX BAR WITHOUT WELDING

Необычный способ сварки профильной трубы под 90 градусов

В данном обзоре рассмотрим необычный способ сварки профильной трубы под прямым углом (90 град. ).

Потребуется лист картона, линейка, карандаш или маркер, небольшой кусок проволоки, а также болгарка с отрезным диском.

Первым делом мастер делает разметку на листе картона, после чего вырезаем шаблон ножницами.

Рекомендуем также прочитать статью: как из профильной трубы сделать красивый декоративный элемент.

После этого еще раз размечаем шаблон и отрезаем все лишнее. При помощи куска проволоки замеряем длину радиуса и прилегающих к нему прямых отрезков.

Основные этапы работ

На следующем этапе разрезаем шаблон на две части и прикладываем к профильной трубе, выдерживая между ними замеренное ранее расстояние.

Далее обводим контуры шаблона маркером. Вырезаем все лишнее при помощи болгарки, оставив только одну узкую стенку.

В результате мы получаем заготовку, которую останется только согнуть под прямым углом и обварить. Для удобства можно использовать магнит для сварки.

Видео

Подробнее о способе сварки профильной трубы под 90 градусов, можно посмотреть в видеоролике на нашем сайте.

How to bend Profile pipe (box bar) to 90°||TEKNIK BENDING PROFILE 90°HOLLOW 4X8

Альтернативный способ соединения двух профильных труб

Обычно, когда нужно сделать угловое соединение, то профильные трубы соединяют под углом 45 град.

Это самый простой, надежный и проверенный временем способ. Но есть другие варианты, которые при желании можно применить на практике.

В сегодняшней статье рассмотрим один из альтернативных способов соединения профтрубы при помощи сварки.

Способ необычный, но, возможно, кому-то пригодится. Своим личным опытом стыковки профильных труб поделился с нами автор YouTube канала ELOSTA.

Основные этапы работ

Первым делом необходимо будет отрезать два куска профильной трубы.

Прикладываем их к магнитному уголку — к сторонам под 45 градусов, как показано на фото ниже. Затем отрезаем еще один кусок трубы и делаем разметку.

Болгаркой отрезаем ненужные части заготовки. Обрабатываем срезанные края напильником по металлу или на шлифовальном станке.

После этого соединяем все три детали вместе и фиксируем их с помощью магнитного уголка. Проверяем, чтобы все встало на свои места и обвариваем. Сварные швы зачищаем болгаркой.

Вот такое интересное соединение у нас получилось. Стоит ли так заморачиваться — вопрос открытый, и вы можете поделиться своим мнением в комментариях.

Конечно, есть более простой способ, как оформить такое угловое соединение: просто обрезаем короткую заготовку под углом примерно в 22,5 град. с двух сторон и вставляем ее между двумя длинными профильными трубами.

Видео

Подробно о том, как сделать такое необычное угловое соединение для сварки, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

New laws! In the world of blacksmithing

Простой самодельный шаблон для резки профильной трубы

В данном обзоре автор покажет, как изготовить универсальный самодельный шаблон, рассчитанный на четыре самых ходовых размера профильной трубы.

Для этого сначала нужно будет вырезать из картона четыре круга диаметром 20, 25, 40 и 50 миллиметров.

Нам потребуются:

• полоса металла шириной 50 мм и длиной 30 см;
• кусок картона;
• маркер для разметки;
• болгарка;
• сварочный аппарат.

Далее необходимо поделить их на 4 равных отрезка — в результате у нас получатся четыре лекала, с помощью которых мы и будем размечать будущий шаблон.

Вообще, существует множество разных кондукторов и шаблонов, которые можно использовать в условиях мастерской.

Если вас интересуют другие похожие самоделки, советуем прочитать статью: как сделать кондуктор (шаблон) для профильных труб.

Используя лекала из картона, делаем разметку на заготовке из металлической полосы.

Процесс изготовления шаблона

На следующем этапе, после завершения разметочных работ, можно приступать к вырезанию шаблона.

Для этого вооружаемся болгаркой с отрезным кругом и вырезаем из металлической полосы все лишнее.

К краю будущего шаблона автор приваривает неширокую металлическую пластину такой же длины — она будет служить упором нашего будущего шаблона.

После этого можно будет вырезать оставшиеся куски металла в соответствии с разметкой. В завершении останется только доработать шаблон напильником и зачистить с помощью УШМ.

Видео

Подробный процесс изготовления шаблона для резки профильной трубы показан на видео. Данная идея принадлежит автору YouTube канала DOMOVENOK.

Как согнуть трубу на 90 градусов без трубогиба? Шаблон для быстрой разметки.

Как сделать кондуктор-шаблон для резки профильных труб

Если вы часто работаете с металлом, а именно с квадратными профильными трубами, то вам, наверняка, часто приходиться сваривать между собой заготовки под 90 или 45 градусов.

Есть способ, сделать такой угол закругленным. В данном обзоре автор покажет, как сделать простое и удобное в использовании приспособление для таких видов работ.

Для изготовления самодельного кондуктора нам понадобится только квадратная профтруба подходящего размера.

Инструмент для работы и вовсе нужен минимальный: отрезной (болгарка) и разметочный (циркуль, рулетка, линейка, угольник), а также сварочный аппарат.

Рекомендуем также прочитать статью-обзор на тему: как сделать декоративный элемент из квадратной профтрубы своими руками.

Процесс изготовления приспособления

Для начала необходимо немного вспомнить геометрию. А именно как найти диаметр окружности. Делим окружность на четыре части и отмечаем на противоположных сторонах трубы два радиуса.

Далее по формуле находим необходимое расстояние и так же проводим линии. Отмеряем необходимую длину всего кондуктора. Приступаем к вырезанию всех необходимых частей.

После того, как вырезали все части, необходимо подготовить наш кондуктор к тому размеру, для которого он будет предназначаться. По-хорошему, необходимо сделать много таких кондукторов, под каждый размер трубы.

Разрезаем верхнюю полку по всей длине и срезаем полностью нижнюю полку. Теперь зачищаем все заусенцы и свариваем обратно верхние части полки. И в итоге получаем толщину, необходимую для определённой трубы.

Красим в понравившейся цвет, и можем пользоваться. Такой инструмент будет незаменим для тех мастеров, которые постоянно изготавливают какие-либо рамы столешниц или станков.

Если задать немного другой радиус для разреза, то можно будет получить криволинейную фигуру.

На одной трубе можно сделать все пропилы и соединить её в одно изделие, не затрачивая при этом много времени на постоянные измерения каждой стороны.

Видео

Подробности по изготовлению, а также формулы можно посмотреть на видео ниже. Этот материал подготовлен на основе видеоролика с YouTube канала go tv.

DIY TOOL—#18

Андрей Васильев

Задать вопрос

Как согнуть профильную трубу с трубогибом и без него – пошаговое руководство

При возведении построек на даче иногда может понадобиться изогнутая труба. Как согнуть профильную трубу в домашних условиях, какое оборудование, приспособления и инструменты будут нужны – узнайте из этой статьи. При создании гнутых труб основная сложность состоит в том, что обычные гидравлические трубогибы не приспособлены для обработки квадратных или прямоугольных изделий, а попытка согнуть их приводит к трещинам или изломам.

Как согнуть профильную трубу

Без трубогиба

1. Метод надрезания и сваривания

Сначала определите величину изгибаемого участка. Затем по трем сторонам профиля «болгаркой» сделайте надрезы под углом 45° (целой остается лишь одна полоса железа).

Согните профиль, а места с надрезами заварите с помощью сварочного аппарата.

Чтобы швов не было видно, поверхность выровняйте шлифовальным кругом.

2. С помощью пружины

Жесткую стальную пружину вставляют вовнутрь трубы, после чего профиль можно изгибать (изделие хорошо гнется и не ломается). Затем с помощью ацетиленовой горелки или паяльника прогревают часть трубы и сгибают рычагом, придавая профилю нужную форму. Основной недостаток метода: не очень высокая точность сгиба.

Точность изгиба и отсутствие разрывов металла – основные критерии качественного изгиба

3. С помощью песка

В один конец трубы вставляется заглушка, после чего профиль заполняется песком (сухим и просеянным). После закрывается и второй торец. Труба нагревается паяльником или горелкой, создается изгиб с заданным радиусом. Чтобы песок легко высыпался, трубу можно слегка побить молоточком.

На специальном станке

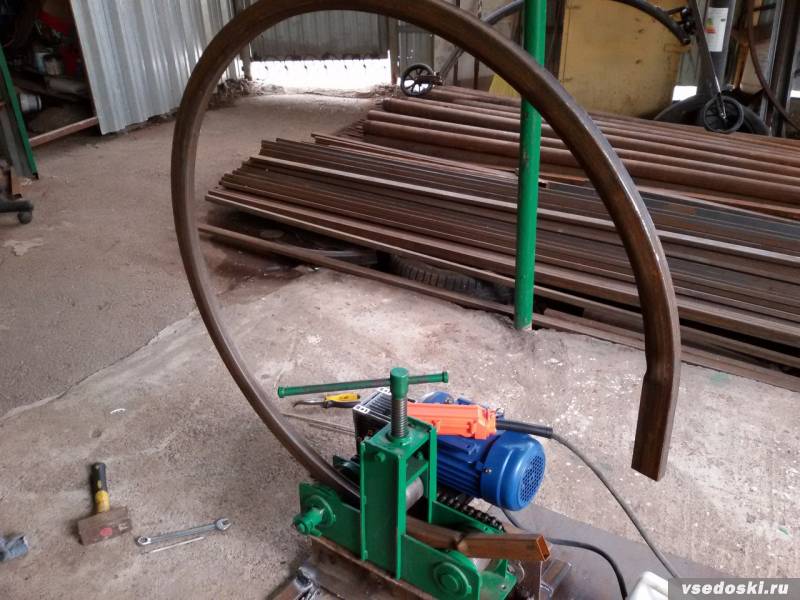

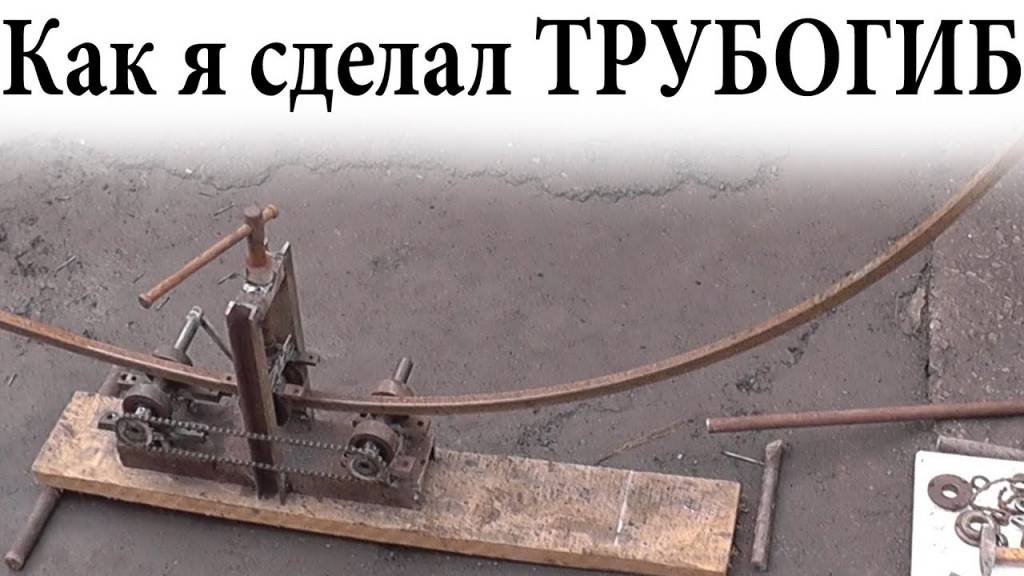

Выгнуть профильную трубу в домашних условиях можно и на самодельном станке, прочная основа которого должна быть устойчивой, в противном случае видоизменять форму заготовок не получится.

При сборке понадобятся: 3 ролика, две шестерни и металлические валы, которые будут осуществлять сгибание (к одному из них крепят ручку для создания крутящего момента). Для передачи вращательного движения послужит старый автомобильный цепной механизм. Также необходимо иметь сварочный аппарат, ходовой винт, швеллеры, раствор бетона.

Две стальные трубы крепят к плите бетонным раствором (на расстоянии 600 мм друг от друга), а к швеллеру присоединяют сварочным аппаратом.

Две ролика устанавливают на одной линии на расстоянии 500 мм. Третий ролик располагают на 100 мм выше первых двух, затем монтируется кронштейн.

Чертеж трубогиба, который можно сделать самостоятельно

Способы деформации профиля на станках

1. Выдавливанием

Это метод прессовки без матрицы с поворотными башмаками или роликами. Для деформации необходимо создать плавно нарастающее усилие, которое не приводит к складкам, изгиб образуется точным и качественным. К тому же ручная гидравлика позволяет «чувствовать металл», а домкрат создает приличное усилие.

Для переносных профилегибов гидравлический ручной привод – самое удобное решение. Вес установки относительно небольшой, деформировать можно изделия до 100 мм, а в электропитании нет необходимости. Для станка нужная прочная опора. Нет возможности выполнить фигурный изгиб.

2. Прокаткой

Деталь проводится между пуансоном-роликом, а движение подачи задает зубчатая рейка. Так как станок создает большие усилия отдачи, нужна хорошая опора. У устройства высокая производительность, есть возможность создавать цилиндрические, плоские, конические спирали и гнуть тонкостенные профили.

3. Выгибанием по шаблону

Лучковый трубогиб состоит из круглого деревянного вала и 2-х прочных прутков. Прокаленным, промытым песком заполняют трубу и немного утрамбовывают. Затем с помощью веревок и прутков трубу деформируют. Если к точности изгиба особых требований нет, этот метод использовать вполне возможно.

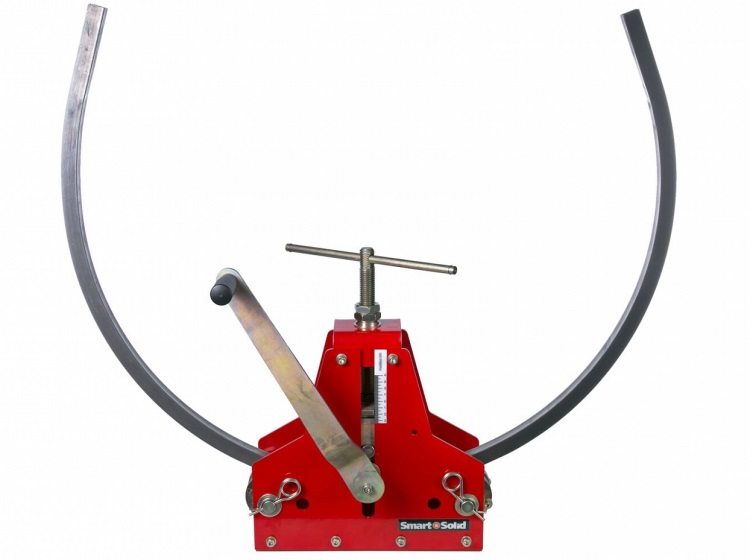

Чертеж профилегиба. Устройство сгибает профильные детали, а также металлические и пластиковые трубы

4. Прессованием

Деталь закрепляется между стационарно закрепленными матрицей и пуансоном. Создать трубогиб, работающий по принципу прессования не сложно: достаточно иметь слесарные тиски, часть тормозного барабана и шкив. В тисках сверлят отверстия и создают в них резьбу. С помощью болтов крепят матрицу и пуансон, которые должны быть точно подогнаны друг к другу. Далее тиски сдавливаются, создавая деформацию трубы.

Прессование позволяет получить изгиб сложной формы. Метод более применим в промышленности.

5. Роликовой гибкой

Метод совмещает изгиб и прокатку. Труба неподвижно крепится с одного конца, ролик-пуансон совершает обкатку по ней и прижимает к башмаку. Метод считается довольно точным и производительным. Гнуть таким способом можно только круглые трубы.

Сгибаем профиль своими силами

Устройство на основе домкрата

Не знаете, как согнуть профильную трубу своими руками без потери качества? Используйте конструкцию на основе гидравлического домкрата.

Вбейте металлические штыри в вертикальную стену, чтобы получить горизонтальные направляющие, расположенные параллельно друг другу. На жестком основании, по самому центру, установите домкрат. Профиль деформируют, поднимая шток подъемного механизма.

Стандартный ручной трубогиб — простой и надежный инструмент

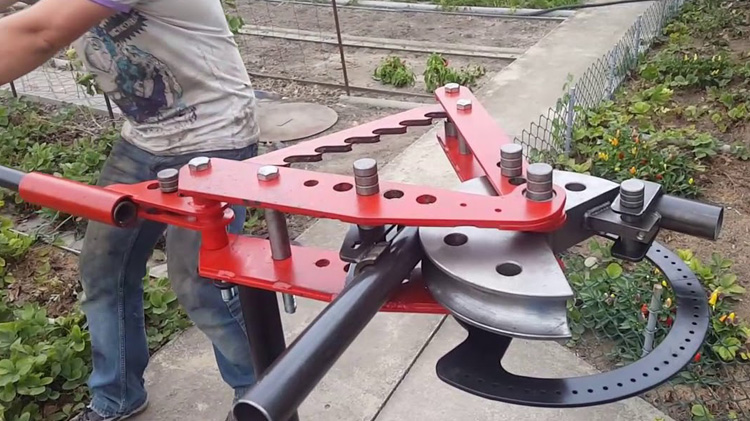

Ручной трубогиб

Можно приобрести ручной трубогиб, который может обработать как круглые, так и профильные изделия с углом изгиба до 90°. Но такое устройство подойдет для человека с хорошей физической подготовкой – гнуть трубы вручную непросто.

Стандартный ручной трубогиб состоит из гидроцилиндра, 2-х упоров и нагнетателя. Необходимое усилие гибки прикладывает выдвижной шток, действующий за счет пружины гидроцилиндра. При формировании изгиба труба опирается на ручей в середине цапфы.

Чтобы согнуть профиль без риска повредить его, на концы трубы надевают специальные заглушки и заполняют водой, чтобы создать внутренне гидростатическое давление. Далее к профилю подводят гибочный шаблон и придают трубе нужную форму.

Для создания небольшого радиуса скругления трубу гнут ближе к концу, посередине произвести изгиб будет значительно сложнее.

Если деформировать нужно несколько труб, нет смысла приобретать профессиональный профилегиб, лучше обратиться за помощью в специализированную мастерскую.

Согнуть трубу можно разными способами: на станке-трубогибе или с помощью самодельных приспособлений. Выбор оптимального варианта будет зависеть от требований к качеству изгиба и общего количества профилей, которые нужно деформировать.

Видео-обзор: станок для загибания профиля своими руками

приложений для гибки труб | Ercolina Bending Applications

Гибка труб необходима в самых разных отраслях промышленности. Трубогибочные станки Ercolina используются во всем, от автомобильной промышленности до судостроения, авиации, аэрокосмической промышленности и многих других. Автомобильная промышленность использует станки для гибки на оправке, чтобы свести к минимуму овальность, возникающую при изгибе тонкостенных труб. Наши гибочные машины также помогают устранить морщины на внутреннем радиусе изгиба.

Две другие отрасли промышленности, которые в значительной степени зависят от высококачественной гибки труб, — это авиационная и аэрокосмическая отрасли. В этих отраслях изгибы должны быть точными, и здесь нет права на ошибку. Наши трубогибочные станки Ercolina помогают этим отраслям добиться чрезвычайно точных изгибов. В аэрокосмической отрасли особенно важно производить изгибы с высочайшей точностью. Наши гибочные станки идеально подходят для промышленной гибки труб, квадратных и прямоугольных профилей. Наши станки для гибки на оправке могут даже сгибать профили с радиусом центральной линии всего в 1,5 раза больше диаметра.

Просмотрите эти рекомендуемые приложения для гибки.

Пришлите нам ваши заявки на гибку труб и трубопроводов

Мы призываем наших нынешних клиентов Ercolina предоставлять нам информацию о приложениях для изготовления металлов и использовании их машин Ercolina. Если мы используем ваше приложение на нашем веб-сайте, CML USA, Inc. Ercolina отправит вам бесплатный подарок. Спасибо за Вашу поддержку. Перейдите в раздел «Свяжитесь с нами», чтобы сообщить нам о своей заявке. Помните, что все поля должны быть заполнены.

Предлагаемое оборудование Ercolina для гибки труб, труб и профилей

• Декоративные изделия из железа
• Гибка выхлопной трубы
• Гибка выхлопной трубы
• Изгиб кабелепровода
• Гибка труб на оправке
• Гибка труб без оправки
• Гибка уголка
• Гибка труб
• Гибка плоского железа
• Шасси багги изгибается
• Изгиб шасси багги Dune
• Комплект для гибки шасси автомобиля
• Изгиб ходовой части стандартного автомобиля
• Изгиб шасси для дрэг-рейсинга
• Изгиб маркизы

• Изгиб выхлопной трубы по индивидуальному заказу
• Гибка каркаса безопасности
• Гибка металлических изделий
• Изгиб трубчатого шасси
• Гибка перил
• Гибка алюминия
• Гибка из нержавеющей стали
• Гибка хромомолибденовой стали
• Изгиб уголка
• Гибка рамки знака
• Гибка камина
• U Изгиб крюка
• Гибка профиля карниза
• Металлический складной
• Гибка рамы прицепа

• Гибка мебельной трубчатой ​​рамы
• Гибка молочных труб
• Гибка медных труб для водопровода
• Гибка морских труб
• Гибка труб для нефтепереработки
• Изгиб теплообменников
• Гибка труб в рулонах
• Изгиб гоночного шасси Performance
• Переносной изгиб для теплиц
• Изгиб крыши прицепа
• Гибка тента грузовика
• Спиральный изгиб
• Брус скрутки для декоративных штакетников

Независимо от того, в какой отрасли вы работаете или каковы ваши потребности в гибке труб, у Ercolina есть инструменты и машины для гибки труб, специально предназначенные для вашей отрасли. Свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь со всеми вашими потребностями в гибке труб.

квадратный или прямоугольный Гнуть их

При возведении малых архитектурных форм, изготовлении козырьков, навесов, монтаже систем отопления (водоснабжения) домашние мастера сталкиваются с необходимостью гнуть профессиональную трубу.

При массовом производстве металлоконструкций, особенно в специализированных мастерских, применяют промышленные трубогибы.

Такие приспособления позволяют быстро и без дефектов согнуть профтрубу размером от 20 до 40 мм. Однако покупка трубогибочного оборудования для разового использования невыгодна, в некоторых случаях дешевле обратиться в мастерскую и оплатить работу по формовке профиля. Если этот вариант вас не устраивает, рассмотрите способы сгибания профильной трубы в домашних условиях.

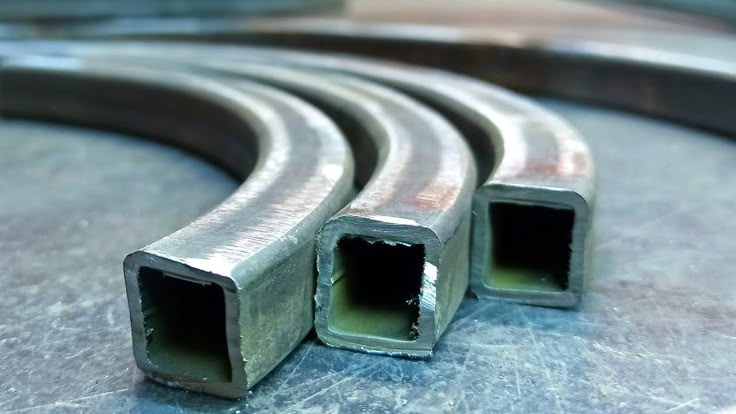

Особенности формовки труб квадратного (прямоугольного) сечения

В отличие от круглой трубы, в которой натяжение материала происходит относительно равномерно, профиль имеет углы 90°. Внутренняя часть профиля не может сгибаться без деформации боковых стенок. В результате на внутреннем радиусе образуются складки, а на внешнем возможны изломы.

Не вдаваясь в технологию, как согнуть трубу без трубогиба, многие «самоделки» портят заготовки или нарушают прочностную структуру материала.

Главное правило – избегать критических изгибов, либо принудительно (запрограммировано) деформировать материал.

В промышленных трубогибах для равномерного распределения нагрузки на внутренней стороне радиуса формируется выштамповка. Для этого на роликах или оправке (в зависимости от конструкции трубогиба) предусмотрен специальный прилив-борт.

Весь «лишний» металл загибается внутрь без образования складок. В результате нагрузка распределяется равномерно, и квадратную трубу удается согнуть по достаточно небольшому радиусу.

Правильно согнуть профильную трубу без дополнительных затрат

Есть много способов согнуть профильную трубу в домашних условиях без использования промышленного трубогиба.

Секторная сварка

Этот метод доступен со сварочным аппаратом. Также понадобится болгарка, но можно обойтись и ножовкой по металлу. Суть метода заключается в выполнении равномерно распределенных секторных надрезов по внутренней стороне.

Количество материала уменьшено, и можно не переживать за образование складок и разрывов металла. После вырезания секторов профиль легко принимает нужную форму, а полученные срезы свариваются любым доступным способом.

Способ трудоемкий, но можно согнуть трубу на любой радиус, в том числе и с переменным значением. Если вы опытный сварщик, герметичность и прочностные характеристики заготовки не ухудшатся.

Единственный недостаток – готовое изделие выглядит не очень эстетично. Для декоративного козырька над крыльцом техника не годится, но можно согнуть профильную трубу для теплицы, построенной своими руками. Опять же нужен сварочный аппарат.

Горячая формовка как способ гибки трубы без трубогиба

В этом случае вам понадобится газовая горелка или паяльная лампа. При нагревании металл становится мягким и податливым растяжению или сжатию. Вероятность появления морщин и разрывов практически сведена к нулю.

Принцип действия метода:
В основе технологии лежит локальный нагрев места изгиба с помощью горелки.

Изгиб трубы часто требуется при прокладке коммуникаций. Если работу выполняют профессионалы, все проходит относительно быстро и просто, ведь компании такого профиля обладают не только необходимыми знаниями и опытом, но и соответствующими инструментами. А что делать, если нужно согнуть трубу на 9Дома 0 градусов, а трубогиба под рукой нет? Рассмотрим все варианты выполнения такой работы.

Ручная гибка на 90 градусов

Трубу можно согнуть на 90 градусов без трубогиба всего за несколько шагов. В противном случае конструкция просто деформируется. Обычно достаточно 5-6 доз.

Как выполняется работа? Трубка обхватывается руками, под упором больших пальцев постепенно изгибается. Затем передвигаем пальцы на один см и выполняем аналогичные действия. И так еще пять-шесть раз. Работать без трубогиба, вручную, не так просто, как кажется на первый взгляд. Поэтому рекомендуется предварительно загнуть на ненужные участки трубы.

Этот метод подходит для конструкций размером 16, 18 и 20 мм. Однако можно работать и с изделиями больших диаметров. Следует учитывать, что в этом случае он будет более трудоемким.

Гибка конструкций под углом 90 градусов путем нагрева

Алюминиевые или стальные конструкции можно гнуть с помощью газовой горелки. Для этого конструкция крепится в тиски, затем прогревается в том месте, где планируется изгиб. Горелку можно убрать, когда лист, поднесенный к зоне нагрева, начнет дымить. Если конструкция стальная, цвет в точке нагрева должен быть красным.

Гибка труб с помощью плоскопараллельной пластины

Для проведения таких работ конструкцию закрепляют в хомуте. После этого выполняется изгиб вдоль пластины. Это простой способ, не требующий значительных вложений. Единственный минус – постоянная кривизна пластины. Однако для работы можно использовать заготовки с разной кривизной. Метод позволяет гнуть стальную конструкцию. Однако длина трубы должна быть достаточной.

Гибка трубы металлической пружиной

Этот метод позволяет сгибать трубы из цветных металлов под углом 90 градусов. При этом они должны отличаться достаточной пластичностью. Зачем нужна металлическая пружина? Предотвращает деформацию конструкции. Размер пружины должен соответствовать внутренним размерам трубы. Его вставляют в конструкцию, затем производят сгибание.

Изгиб трубы при нанесении песка

Этот метод позволяет согнуть алюминиевую трубу на 90 градусов. Метод очень прост. Требуется засыпать внутрь конструкции песок. Затем на его концы надеваются заглушки. Желаемое место нагревается. Нагрев можно производить любым инструментом: паяльником, газовой горелкой и так далее. После достаточного прогрева можно выполнять сгибание. Зачем нужен песок? Она, как металлическая пружина, помогает предотвратить деформацию конструкции. После завершения работ заглушки из трубы нужно вынуть, а затем удалить из полости песок. Имейте в виду, что при необходимости гибки на оцинкованных конструкциях следует помнить, что их нельзя нагревать, так как это вызывает деформацию изделия.

Если вас интересует, как согнуть трубу на 90 градусов без трубогиба, рекомендуем ознакомиться с информационными материалами: фото, видео. Так вы сможете узнать больше информации, посмотреть, как делают эту работу профессионалы, учесть различные хитрости и нюансы.

Если вы затеяли ремонт, то вам могут понадобиться трубы. Но не всегда в этом случае они должны быть идеально ровными. Отсюда возникает вопрос, как согнуть трубу без трубогиба. Если вы знакомы с хитростями этого процесса, то решить проблему можно достаточно просто.

Как согнуть трубу под прямым углом

Металл выступает в качестве достаточно прочного материала, но при особом ударе его можно согнуть. На сегодняшний день существует несколько способов решения этого вопроса. Первая технология – это использование колышков. Но вы должны помнить, что этот метод может повредить трубу или даже сломать ее. Этого можно избежать, заполнив внутреннюю полость сухим песком. Заглушки должны быть установлены с обоих концов.

Следующим шагом будет сгибание. Для этого в землю вкапываются колышки. Вы будете использовать их как рычаг. Если вы не уверены в своих силах, то сначала стоит потренироваться на ненужных отрезках трубы. Если перед вами стоит вопрос, как согнуть трубу без трубогиба, то с помощью этой технологии вы сможете изменить форму изделия, диаметр которого варьируется от 16 до 20 мм. Для труб большего диаметра этот прием не подходит, так как процесс будет достаточно сложным. Также важно учитывать материал, который лежит в основе. Например, для цинкования рекомендуется использовать другие способы.

Использование технологии нагрева

Прежде чем сгибать трубу без трубогиба, следует подумать, какая технология лучше всего подходит для этого. Тепло может быть лучшим решением. Этот метод обычно используется для стальных и алюминиевых труб. Для процедуры изделие закрепляется в тисках, но предварительно его нужно набить и нагреть газовой горелкой в ​​том месте, которое вы планируете сгибать. Температура определяется достаточно просто: когда бумажка приближается к трубе, она должна начать дымиться. Когда используется стальная заготовка, она должна стать красной при нагревании. В целях безопасности мастер должен носить перчатки.

Пластина плоскопараллельная

Если перед вами стоит задача, как согнуть трубу без трубогиба, то можно использовать пластину плоскопараллельную. Эта техника предполагает фиксацию изделия в зажиме. После этого можно сгибать, причем делать это нужно вдоль пластины. Эта техника считается не только экономичной, но и простой. Для достижения положительного результата следует использовать несколько пластин, каждая из которых имеет различную кривизну. Главное условие – использование стальной трубы. Длина изделия должна быть достаточно внушительной.

С помощью металлической пружины

Довольно часто домашние мастера задумываются над вопросом, как согнуть трубу без трубогиба в домашних условиях. Для этого можно использовать металлическую пружину. Этот метод отлично подходит для труб из цветных металлов, которые обладают хорошей пластичностью.

Для предотвращения деформации используется пружина. Для получения хорошего результата следует учитывать размер пружины, который должен соответствовать внутреннему диаметру металлоконструкции. Это требование связано с тем, что труба должна быть вставлена ​​в полость. После этого сгибание можно осуществить, связав пружину проволокой, чтобы упростить процесс дальнейшего извлечения.

Если вам нужно согнуть профильную трубу без трубогиба, в качестве наполнителя вместо песка можно использовать воду. Полость трубы заполняется, после чего изделие забивается с двух сторон заглушками. Заморозьте воду, а затем нагрейте материал. Однако этот метод нельзя использовать для оцинкованных заготовок.

Профильная труба и ее модификация

Данный вид металлоконструкций достаточно популярен при строительстве теплиц и беседок на приусадебных участках. Главной особенностью строительного материала является то, что его можно повредить при сгибании. Выходом из этой ситуации может быть заполнение внутренней полости мелким песком или водой. Эти действия позволяют исключить возможность повреждения трубы и добиться отличного результата. Данная методика подходит для латунных и дюралюминиевых трубопроводов.

Если вы задумались над вопросом, как согнуть трубу без трубогиба для навеса, то вы можете использовать его для этого. Используется для изделий квадратного профиля. Трубопровод устанавливается на надежные опоры, а затем используется киянка. Действия должны быть осторожными и плавными, чтобы исключить возможность повреждения. Если необходимо добиться большого угла, то для облегчения процесса необходимо нагреть трубу в том месте, где она должна изгибаться.

Способы гибки металлопластика

Довольно часто владельцы загородной недвижимости задаются вопросом, как согнуть трубу без трубогиба. При наличии металлопластика можно использовать собственные силы, не применяя подручных средств. Изделие зажимается и плавно сгибается. В этом случае важно исключить возможность перегиба. Важно соблюдать правила, гласящие, что на каждые 2 см заготовки угол изгиба может составлять 15°.

Если перед вами стоит вопрос, как согнуть трубу без трубогиба для теплицы, то можно использовать отрезки проволоки, заполняющие внутреннюю полость. Это позволяет добиться ровного и плавного изгиба в кратчайшие сроки. В качестве наполнителя можно использовать сухой мелкий песок. Его засыпают внутрь, а края закрывают заглушками. Затем один конец изделия необходимо зафиксировать, обеспечив надежность и прочность крепления. С помощью газовой горелки или паяльной лампы следует нагреть изгиб. Готовность материала проверяют листом бумаги.

Методы гибки полипропиленовых труб

Если вам необходимо изменить направление гиба, вы можете воспользоваться одним из двух возможных способов. Первый предполагает нагрев сгиба. Для этого обычно используется строительный фен. Оптимальная температура нагрева 150°С. Руки следует защищать перчатками, устойчивыми к высоким температурам.

На завершающем этапе изделие сгибается до нужной формы. Утолщенная стенка должна располагаться с внешней стороны изгиба. После того, как материал остынет, его необходимо проверить на наличие трещин и вмятин. Еще один способ согнуть такую ​​трубу – холодный. Однако радиус изгиба не должен быть больше 8 диаметров, иначе изделие может сломаться.

Как согнуть пластиковую трубу

Чтобы согнуть трубу из ПВХ, вам нужно купить ДВП. Из них можно соорудить каркас, который понадобится для придания конструкции определенной формы. Как только вы придадите пластине нужную форму, следует ее отшлифовать, лучше использовать для этого мелкую наждачную бумагу.

Следующим шагом будет формирование силиконовой оболочки для пластиковой заготовки. Он будет выступать в роли крепления ПВХ-конструкции в раме. Кроме того, он будет выполнять защитную роль от сколов, механических повреждений и царапин. Объект помещают в подготовленную защитную оболочку и после места изгиба нагревают. Пластик размягчается и садится на раму. Такие действия позволят получить желаемую форму пластиковой заготовки. Продукт оставляют до тех пор, пока он не остынет. Это займет 15 минут. После трубу ПВХ можно снять с каркаса, оставив полностью остыть.

Если перед вами стоит вопрос, как согнуть алюминиевую трубу без трубогиба, то для проведения работ можно использовать болгарку, с помощью которой необходимо сделать несколько тонких надрезов в месте предполагаемого изгиба. Изделие предварительно зажимается в тисках. Как только разрезы сделаны, их следует очистить от стружки, только после этого можно начинать гнуть трубу.

Иногда изделие нужно согнуть в виде круга. Как только кольцо смыкается, отверстия завариваются, причем некоторые умельцы используют для этого даже паяльник. Чтобы место сгиба было аккуратным, его дополнительно шлифуют и покрывают защитным средством. Это позволяет избежать коррозии и преждевременного выхода из строя соединения.

Заключение

Неважно, из какого материала изготовлена ​​труба. Добиться идеального изгиба довольно сложно. Но если сначала ознакомиться с теорией, то согнуть трубу получится и без трубогиба.

Популярный строительный материал гипсокартон используется для создания идеально ровных поверхностей. Но сейчас из качественного гипсокартона стали выполнять дизайнерские конструкции криволинейной формы – арки, многоуровневые потолки, ниши. Подобные составляющие декора можно создать самостоятельно, но сначала узнаем, как согнуть профиль для гипсокартона, чтобы вышла нужная форма. Кроме того, нужно научиться делать прочный металлический каркас, чтобы закрепить криволинейную часть.

Для каких целей необходимо гнуть профиль для гипсокартона?

Гипсокартон (ГКЛ) применяется для создания различных фигурных элементов. Современный монтаж натяжных потолков не обходится без использования этого материала.

При создании потолочной конструкции используются следующие элементы:

• Круги различного диаметра
• Правильные квадраты или прямоугольники
• Волны, ступеньки, солнце и многие другие элементы

Кроме того, гибка профиля потребуется в следующих случаях:

• При формировании высокой арки профиль можно изогнуть дугой
• При оформлении потолка как единой композиции с переходом отдельных фигурных элементов на стены
• При установке ниши с изогнутым элементом
• При создании арочной перегородки со сложным изгибом

Data-lazy-type=”image” data-src=”https://remontcap.ru/wp-content/uploads/2017/08/6_3..jpg 320w, https://remontcap.ru/wp- content/ https://remontcap.ru/wp-content/uploads/2017/08/6_3-70×53.jpg 70w”>

Любой из этих случаев предполагает, что необходимо согнуть профиль гипсокартона так, чтобы конструкция устанавливалась по заданной схеме. Если вы выполните все шаги правильно, профиль будет легко установить.

Металлические части каркаса, предназначенного для гипсокартона, необходимо согнуть строго по схеме. Поэтому, чтобы правильно согнуть большой участок профиля, изучаем прилагаемую инструкцию.

Jpg” alt=”(!ЯЗЫК: как согнуть профиль гипсокартона” srcset=”” data-srcset=”https://remontcap.ru/wp-content/uploads/2017/08/20140802161523..jpg 300w” >!}

Необходимые инструменты и материалы

Для работы с прочными листами требуется необходимый набор принадлежностей. Для того, чтобы правильно согнуть металлические детали, сделать необходимый надрез на одной из них, а также произвести их качественную установку, используем следующие приспособления:

• отвертка
• отвертка по металлу
• Карандаш, рулетка и точный строительный уровень
• Специальные ножницы для работы с металлом

Дополнительно могут понадобиться следующие предметы:

• Прочные металлические профили, на которые мы будем крепить ГКЛ
• Различные крепежные детали, например саморезы

При сгибании листов необходимо позаботиться о собственной безопасности, руки должны быть закрыты защитными перчатками во избежание различных царапин и потертостей. В работе также могут пригодиться специальные защитные очки. Процедура создания конструкций из профилей необходимой формы займет у вас 20 минут, если следовать рекомендациям.

Приступаем к гибке и фиксации профиля

Как согнуть профиль для гипсокартона? Можно согнуть направляющий профиль, так как стоечные рассчитаны на то, чтобы выдержать основной вес будущей конструкции. При создании проема под арку нужно использовать специальный арочный профиль.

Все профили необходимо согнуть перед началом их непосредственной установки. Насечки под прямым углом помогут придать профилю нужную форму. Существует 2 способа исполнения, в зависимости от того, какая часть металлопрофиля будет использована для установки сплошного каркаса:

Data-lazy-type=”image” data-src=”https://remontcap.ru/wp-content/uploads/2017/08/20140802160235..jpg 320w, https://remontcap.ru/wp- content/uploads/2017/08/20140802160235-300×246.jpg 300w”>

Jpg” alt=”(!язык: как согнуть профиль для гипсокартона” srcset=”” data-srcset=”https://remontcap. ru/ wp-content/uploads/2017/08/20140802161546..jpg 300w, https://remontcap.ru/wp-content/uploads/2017/08/20140802161546-174×131..jpg 70w”>!}

Чем меньше радиус предстоящего изгиба, тем чаще нужно делать пропилы.Часто потолок украшают фигурками,иногда стена также может быть украшена различными фигурами.В этом случае изгиб нужно делать в конце формирования каркас первого уровня.Схема гибки профиля следующая:

1. Делаем разметку для первого уровня каркаса. Это обязательно, так как без этого действия невозможно выполнение сложных фигурных элементов;
2. Нарезаем нужный профиль нужной длины. Для выполнения укорачивания нужно использовать специальные ножницы по металлу;
3. Делаем надрезы под прямым углом, один должен идти параллельно другому, иначе не получится согнуть элемент. Шаг их выполнения может варьироваться, но находится в пределах 50-80 мм;
4. Делаем надрезы по всей длине или строго в том месте, где нужно сделать следующий изгиб;
5. Примеряем надрезанный материал к готовым линиям разметки;
6. Устанавливаем готовый крепеж, подгибая его по мере закрепления;
7. Фиксируем все составляющие, придавая им заданную форму.
