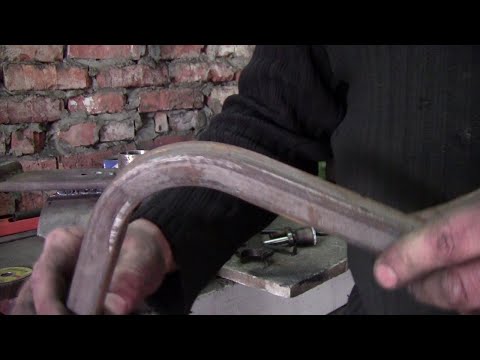

Как согнуть профильную трубу в домашних условиях без трубогиба: Как согнуть профильную трубу в домашних условиях без трубогиба – 12 способов+видео

alexxlab | 30.03.2023 | 0 | Разное

Как избежать распространенных ошибок при гибке труб

Гибка труб – это отдельная наука, и даже опытные инженеры не всегда находят правильные ответы на возникающие проблемы. Но есть некоторые типичные модели ошибок, которые можно легко исправить.

Изгиб труб иногда называют наукой, а некоторые даже называют искусством. И у науки, и у искусства есть кое-что общее: прежде чем что-то сделать, вы, как правило, проходите через множество проб и ошибок. Только те, кто проходит через этот процесс, в конечном итоге добиваются успеха.

Но не волнуйтесь, мы здесь, чтобы сократить этот процесс для вас. Вот почему мы перечислили некоторые из наиболее распространенных проблем, возникающих при гибке труб, включая способы их устранения.

1. Пружинный возврат

Если вы когда-нибудь пытались что-то согнуть, вы, возможно, сталкивались с тем, что после сгибания заготовка будет пытаться вернуться в свою первоначальную, несогнутую форму. Это приводит к так называемому пружинному возврату. Так, например, вы сгибаете трубку под углом 60°, она автоматически отгибается на несколько градусов, в результате чего угол становится меньше 60°. Поэтому важно, чтобы вы сверхкомпенсировали изгибы для пружинения. Допустим, трубка пружинит под углом 57°, вы просто сгибаете ее до угла 63°, чтобы получить желаемый угол 60°.

2. Сплющивание

По мере того, как стенка трубы становится тоньше (коэффициент стенки становится больше) и радиус изгиба уменьшается (степень числа изгиба становится меньше), может получиться плоский тонированный изгиб. Это происходит из-за того, что стена вдоль внешней стороны изгиба недостаточно толстая, чтобы поддерживать себя, и поэтому разрушается.

Оправка может помочь предотвратить плоский изгиб. Он размещается внутри трубы и поддерживает ее при изгибе. Существуют различные типы оправок, такие как простые пробковые оправки или сегментированные шариковые оправки.

3. Неуместная установка

Использование оправки может помочь для поддержки трубки и предотвращения ее повреждения. Тем не менее, он также оставляет место для ошибок. Например, основной причиной сокращения срока службы шпинделя является не спецификация материала, а его настройка. Целью оправки является сохранение исходной круглой, квадратной, прямоугольной или другой формы трубы по всей дуге изгиба. Это достигается путем установки оправки таким образом, чтобы ее носик поддерживал точку изгиба, и в этой точке материал трубки становится пластичным по мере того, как он втягивается в изгиб. Слишком часто носовая часть оправки устанавливается за точкой изгиба, так что более слабые шарики и звенья должны выполнять работу носовой части, что значительно сокращает срок службы этих компонентов.

Изображение: расположение оправок



4. Изгиб и сморщивание

В то время как внешний радиус склонен к сплющиванию, внутренний радиус склонен к короблению и образованию складок. Как правило, это общая проблема труб с относительно тонкой стенкой и меньшим радиусом изгиба. Чтобы предотвратить коробление и сморщивание, используется обтирочная матрица. Таким образом, его правильное размещение имеет решающее значение для успешного изгиба. Следовательно, зачистную матрицу необходимо поместить сразу за гибочной матрицей так, чтобы ее кончик находился в точке касания. Поскольку гребенка при изгибе испытывает силу трения, ее материал должен быть функционально совместим с материалом трубки. Таким образом, использование неподходящего материала может привести к истиранию после многочисленных циклов изгиба.

Рисунок: Положение гребенки

5. Слишком слабое давление

Особенно со старым набором инструментов трубка может проскользнуть в матрице зажима. Слишком слабое давление может привести к нежелательным деформациям, таким как перегибы или морщины на внутренней стороне изгиба. Тем самым делая заготовку бесполезной. Поэтому очень важно приложить достаточное усилие зажима, чтобы этого не произошло.

Когда речь идет о прочных оправках и гребенках с длительным сроком службы, предпочтительным материалом является алюминиевая бронза. Сплавы на основе меди, такие как AMPCO® M4 или AMPCO® 18, обеспечивают высококачественную обработку поверхности, минимальное трение в сочетании с отсутствием заедания, царапин и начальной точки коррозии. Таким образом, алюминиевая бронза помогает компаниям снизить затраты и продлить срок службы инструментов.

Для получения дополнительной информации о изгибе трубки вы можете загрузить сейчас бесплатный пример нашего белого документа «Преимущества сплавов на основе меди в изгибе трубки»

944499

9449

Производство Трубогибка более 13 лет!

Noble Industries обладает оборудованием и знаниями, чтобы справиться со всеми вашими потребностями в гибке труб и ! Изгиб трубы и трубы может быть простым, или он может выглядеть как художник и есть собственная наука. Качество гибки определяется нашим многолетним опытом в области гибки труб и трубной продукции. Мы можем согнуть круглую, квадратную, прямоугольную или овальную трубу. Мы специализируемся на точной гибке труб и минимальной деформации труб. Noble Industries имеет возможность выдерживать жесткие допуски и может изгибать трубы самых разных размеров. При изгибе трубчатого изделия существует вероятность деформации, если оно изгибается слишком быстро или за пределами допуска материала. Другие факторы, которые необходимо учитывать, включают толщину стенки и степень изгиба. Большая часть гибки труб в крупном производстве выполняется с помощью наших

Оборудование для гибки труб с ЧПУ . У нас также есть оборудование для ручной гибки, которое требует крепления. Гибка на станке с ЧПУ производит узкие и точные радиусные изгибы, большие и малые радиусные изгибы, а также эллиптические изгибы – все на одной и той же детали. Наиболее дорогостоящей частью некоторых работ по гибке труб или труб может быть тип уникального инструмента или приспособления для производства производственных деталей и проверки качества результатов. Небольшие производственные партии от 50 до 100 металлических деталей за серию или производственные партии от 500 000 до 1 000 труб, Noble Industries оправдает ваши ожидания.

Наши методы гибки труб по индивидуальному заказу включают в себя гибку поршнем, прокатку, гибку на оправке и гибку на вращающемся вытяжном устройстве.

Изгиб трубы поршня

Изгиб трубы

и  – это метод, при котором матрица прижимается к секции трубы или трубы, где требуется изгиб. Матрица будет давить на боковую стенку материала и заставлять его изгибаться, на другой боковой стенке также есть противоположные матрицы. Это заставит трубу или трубу соответствовать контурам штампа или инструмента.

Гибка рулонных труб

Рулонная труба и гибка трубы протягивает материал через ролики, чтобы оказывать давление на трубу, когда она проходит через ролики. Положения роликов постепенно меняются во время работы, пока не будет достигнут желаемый радиус. Этот метод обеспечивает более постепенный изгиб и меньшую деформацию изгибаемой трубы или трубы.

Гибка труб на оправке

Гибка труб на оправке используется, когда изогнутая труба и трубка не должны иметь деформации или иметь очень небольшую деформацию. Труба и трубка поддерживаются внутри гибкой оправкой, которая поддерживает материал, так что изгиб происходит без внутреннего коллапса или деформации.

Ротационная трубогибочная машина

Изгиб с поворотным вытяжением формируется путем вытягивания детали вокруг формирователя вращающегося изгиба. Передняя кромка изгибаемого материала прижимается к формовочной матрице для изгиба, в то время как материал находится между канавкой формирующей матрицы и противодействующей силой, обычно называемой встречным изгибом или пресс-формой. Формовочная головка поворачивается до желаемой степени изгиба, завершая процесс.

Список оборудования Noble Industries для гибки труб и труб

• Трубогибочный станок с ЧПУ SOCO — оправка с вращением на 360 градусов — длина 20 футов с максимальным размером трубы 2 дюйма круглой или 2 дюйма X 2 дюйма квадратной формы.
• Рондо (три рулона) Трубчатые и угловые рулоны — 3 X 3 дюйма
• Трубогиб 3/4″
• Разные специальные штампы

Продукция и профиль клиента

Noble Industries обеспечивает гибку труб для следующих изделий:

• Гибка труб для автомобилей и транспортных средств — это ручки для захвата.
• Ручки для тележек медицинских, стоматологических и промышленных
• Гибка труб для оборудования для упражнений и фитнеса
• Дисплеи в точках продаж для розничного и хозяйственного магазина
• Строительные проекты

Это лишь некоторые из областей, где используются наши услуги по прецизионной гибке труб.
