Итак, труба куплена. Как же изготовить змеевик в домашних условиях? Ведь согнуть нержавеющую сталь без специальных приспособлений практически невозможно. Важно понимать, что чем больше толщина стенок и диаметр трубы, тем сложнее решение поставленной задачи. Даже если выбрана марка стали, с гибкой которой проблем быть не должно.

Нет специального оборудования и приспособлений? Тогда быстро отправляемся в ближайший строительный магазин или на расположенную неподалеку стройплощадку. Нам нужен песок, без которого решение поставленной задачи попросту невозможно.

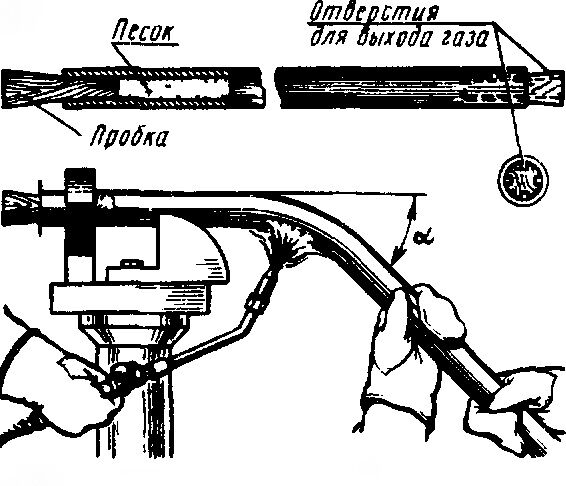

1. В один конец нержавеющей трубы вставляем пробку подходящих размеров. Удобнее всего ее сделать из дерева.

2. Засыпаем в полученную емкость сухой песок.

3. Чтобы добиться равномерности распределения песка, несильно встряхиваем его во время наполнения полости трубы.

4. Когда песок заполнил все пространство внутри, закрываем и второй конец с помощью аналогичной пробки.

5. Немного нагреваем «фаршированную» песком трубу, а затем сгибаем. Важно учесть, что повышение температуры прекращается сразу, как только заготовка начала поддаваться сгибанию. Опирание на заранее подготовленную поверхность поможет справиться с поставленной задачей быстрее и с приложением меньших усилий.

6. По завершении процедуры змеевик помещаем в охлажденную воду. Вытаскиваем пробки и освобождаем изделие от песка.

Но иногда описанный выше способ не помогает. Тогда не остается ничего другого, как использовать специальные приспособления.

Экономим время и силы

Применение трубогиба значительно облегчит задачу изготовления змеевика из нержавеющей трубы. Необходимо зафиксировать один конец трубы, а процедура гибки будет производиться с другим ее краем. Сегодня можно купить ручное оборудование, использующие принцип рычага, и профессиональный гидравлический агрегат. Второй вариант позволяет гораздо быстрее и с меньшими усилиями изготовить змеевик. Однако его цена достаточно высока. Поэтому такое приобретение окупится только в том случае, если выполнять значительные объемы работ.

Как согнуть трубу из нержавейки в домашних условиях: методы

Нержавеющая сталь — это легированная сталь, устойчива к коррозии и агрессивным средам. Базовым элементом легирования выступает хром. Для усиления антикоррозионных и улучшения физических свойств, нержавеющую сталь дополнительно легируют и другими элементами. Из-за этого труба из нержавейки обладает замечательным набором свойств:

• устойчивость к агрессивным средам и коррозии;
• приятный внешний вид обработанной поверхности;
• высокая устойчивость к термическому воздействию;
• повышенная механическая прочность.

Благодаря этим достоинствам материал получил широчайшее применение: в промышленности, на транспорте, в медицине и, конечно, в быту. Зачастую, во время ремонтных или строительных работ, домашнему мастеру приходится использовать конструкции из труб криволинейной формы. Не всегда необходимая конфигурация имеется под рукой, поэтому приходится самостоятельно додумывать, как согнуть трубу из нержавейки, чтобы получить изгиб нужного радиуса. О некоторых способах гибки труб из нержавейки в домашних условиях мы и поговорим ниже.

Особенности гибки труб

Гибка профиля из нержавеющей стали проводят несколькими способами:

• ручной;
• механический;
• холодный.

В процессе обработки могут возникать негативные последствия, которые пагубно повлияют на трубную конструкцию. В зависимости от материала, из которого изготовлен профиль, внутреннего диаметра, а также радиуса загиба отличается и степень дефектов. Перед тем как согнуть трубу из нержавейки подбирается метод обработки.

При загибе профиля необходимо помнить, что запрещается применять нагрев металла.

Виды гибки трубы из нержавеющей стали: промышленные и ручные

1. Промышленные виды гибки.

В условиях промышленного производства применяют несколько способов гибки профилей: обкатка, вальцовка, волочение, растяжение на опорах или трубогибом. Используемый метод зависит от размера изделия, его вида, а также объемов производства.

• Гибка трубогибом.

Трубогиб ручной применяют при небольших объемах работ, а также на строительных площадках для монтажа нержавеющих труб в отопительных системах. Его преимуществом является небольшой вес и мобильность. Он сгибает профиль на угол до 180°, а система смены роликов разного диаметра проста в применении. Сгибающий ролик под воздействием винтового штока может согнуть трубу диаметром 1,8 см.

Переносной электрический трубогиб применяется в местах, где есть доступ к электрическим сетям. Полная его комплектация содержит приспособления для гибки нержавейки разных размеров и радиусов изгиба. Большим преимуществом данного вида является наличие автоматического режима гибки, задний ход, изменение скорости сгибания и небольшой вес прибора.

В случае недоступности подключения электрических сетей можно воспользоваться аккумулятором.

• Гибка методом наматывания.

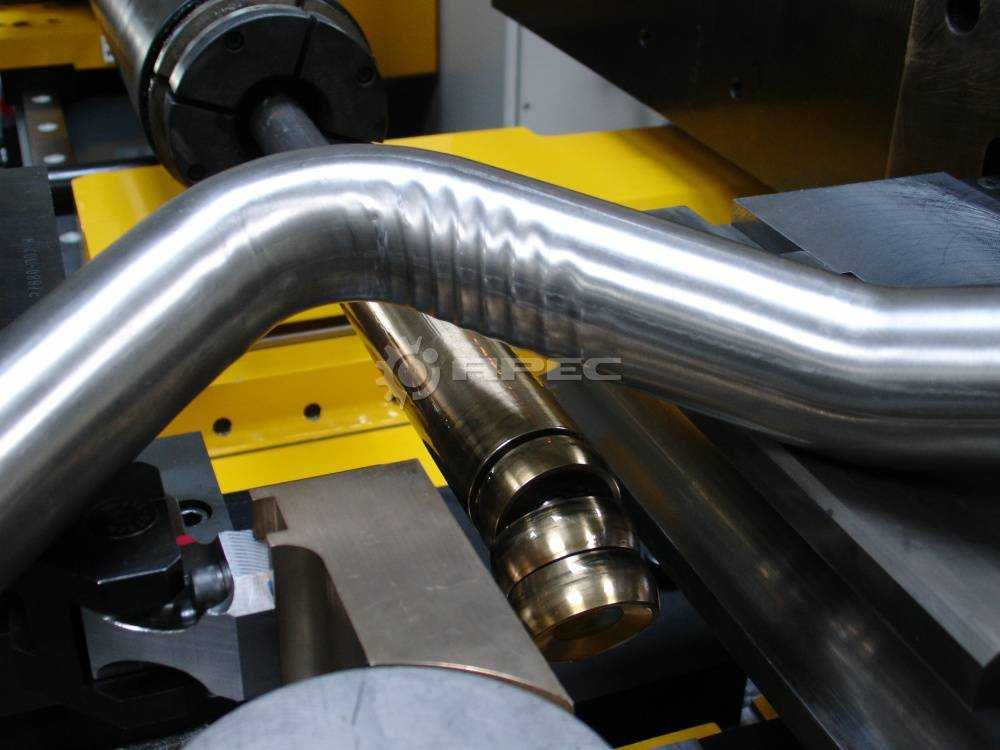

Данный метод гибки нержавейки возможен только на специализированных станках. Используют его в машиностроении, мебельном производстве, а также в авиационной и космической сферах для получения профилей высокого качества с небольшим радиусом изгиба. При этом геометрия стенок изделия не должна изменяться.

Гибка изделия начинается с надевания его на дорн – специальное устройство, заполняющее профиль изнутри и не дающее ему деформироваться, и прикреплению его зажимом к гибочному ролику. Последний заворачивается, протягивает и наматывает на ролик заготовку до необходимого угла сгиба. Дорн же удерживает первоначальную форму и не дает изменить сечение.

Негативные последствия гибки

К недостаткам при обработке трубы из нержавеющей стали относятся:

1. Изменение параметров внешних и внутренних стенок радиуса. В результате образования напряженности в металле, внешние стенки подвергаются истончению, а внутренние сжатию.
2. Значительное ослабление происходит при овализации заготовки. Такое явление может отрицательно сказываться при монтаже трубопровода для перемещения пульсирующей жидкости или газа.
3. Проявление складок на внутренней стороне наблюдается в результате увеличения толщины профиля. При таком дефекте внутренний поток вещества столкнется с повышенным сопротивлением связанное с уменьшением диаметра трубы. Складки способствуют появлению коррозии, прочность конструкции снизится.

При выполнении обработки трубного профиля применяют некоторые методы защиты от повреждений:

• внутренний ограничитель сохраняет целостность заготовки;
• внешние упоры способны сохранит внешние поверхности профиля.

Для предотвращения дефектов рекомендуют применять внешние и внутренние ограничители.

Изгиб как негативный фактор

Сгибание трубы есть негативным причиной для эксплуатационных черт. Имеют место различные недостатки, зависящие от материала, угла изгиба, устройства и способа изгиба, внутреннего диаметра и толщины материала. К отрицательным последствиям возможно отнести:

• изменение радиуса изгиба на протяжении эксплуатации под действием температурного расширения либо сужения и механического действия, благодаря чего отмечается пружинящий эффект;
• уменьшение толщины наружной стены в месте изгиба;
• появление резких изломов либо складок в виде гармошки на внутренней стенке изгиба;
• овализация ? изменение формы трубы и появление просвета овальной формы;
• повышение действия коррозии на внутренней и внешней стенке изгиба.

При проходе вещества по внутренней полости трубы особенное давление приходится на внешнюю стенку, исходя из этого при монтаже в местах с протеканием жидкостей на больших давлениях рекомендуется применение колено, утолщения либо трубу с более толстыми стенками. Появившаяся овализация кроме этого очень плохо воздействует на трубы при стремительном движении потока жидкости. В аналогичных местах происходит сужение по одной оси и расширение по другой, что, со своей стороны, кроме этого увеличивает давление на внешнюю стенку изгиба. Еще необходимо учитывать овализацию при прокладке труб в узких местах, поскольку ее ширина в месте изгиба возрастает.

Методы гибки

Применение ручных или промышленных приспособлений зависит от количества заготовок и параметров сгиба. Чтобы согнуть нержавеющую трубу используют следующие методы:

1. Наматыванием можно обработать заготовку сечением от 1 см до 4,26 см, при этом создается различная конфигурация. Для сохранения формы профиля применяют ограничители, состоящие из частей.
2. При помощи обкатки сгибают детали диаметром не более 15 см, а также большой толщины стенок. Обработка ведется в результате перемещения ролика вокруг статичного основания.
3. Для того, чтобы придать трубе форму кольца или спирали необходимо применить метод вальцовки. Заготовка гнется в результате перемещения между роликами.
4. Для предотвращения образования дефектов при гнутье профиля применяется способ растяжения. Концы трубы закрепляют, растягивают и сгибают.
5. Для выполнения опорного метода используют пару стоек, на них укладывается труба. При помощи домкрата и шаблона придается форма трубе. Максимальный диаметр до 35,1 см.
6. В результате нагнетания внутрь детали избыточного давления воды могут проявляться напряжения, которые делают нержавейку пластичной. Форму придают также при помощи шаблона вручную.
7. Заготовку проталкивают через неподвижный и подвижный ролик. При изменении расстояний между роликами изменяется радиус изгиба.

В качестве внутренних ограничителей могут применяться такие приспособления, как пружины, металлические тросы, а также вода или масло. В роли смазки могут использоваться эмульсии, предотвращающие проявление коррозии.

Ручная гибка

Простейшая схема гибки трубы представлена на Рис.1. Она состоит из двух элементов, жестко закрепленных на некоторой поверхности:

• упор – фиксирует один конец трубы в процессе изгиба;
• радиусное основание – вокруг него прикладывается усилие со стороны второго конца трубы.

Геометрия поверхности радиусного основания, в которую упирается труба во время изгиба, играет роль матрицы для формирования стенки по внутреннему радиусу изгиба.

Классическим способом холодного сгибания вручную является применение станка Вольнова (рис. 2).

Схема конструкция станка несложная:

• упорная скоба;
• хомут с рукояткой;
• подвижный ролик;
• шаблонный ролик;
• изгибаемая деталь.

Этот очень простой в использовании ручной станок позволяет сгибать трубу на необходимый угол. Повысить его универсальность можно путем применения комплектов съемных роликов.
На строительной площадке легко изготовить следующее незатейливое приспособление. В бетонной плите проделываются отверстия по дуге нужного загиба. В них фиксируются твердые металлические штыри, которые можно забетонировать, чтобы не выпали во время действия. Труба заводится в упор с одного края дуги и загибается по линии, обозначенной штырями. В качестве упора используется тот же металлический прут или трубный отрезок, зафиксированный в бетонной плите. Здесь реализована схема, представленная на Рис. 1, где в качестве упора и радиусного основания выступают штыри.

Изгибание негативно влияет на эксплуатационные характеристики трубы. Возникают разные недостатки, основными из которых являются:

• утончение наружной стенки на внешнем радиусе изгиба;
• наличие сплющивания и образование складок внутри изгиба;
• изменение сечения трубы, которое в месте изгиба приобретает форму овала.

Для предотвращения деформаций можно воспользоваться прокаленным речным песком. С одного конца труба закрывается заглушкой, со второго конца засыпается песок и тоже забивается пробкой. Затем производится гибка нержавейки, после чего песок удаляется.

Принципы гибки в домашних условиях

Чтобы согнуть трубу без трубогиба в домашних условиях, необходимо выполнить следующее:

1. Предварительно изготавливают пружину из проволоки сечением не более 4 мм. Она должна свободно проходить внутри заготовки.
2. На один конец пружины подвязывают проволоку для того, чтобы в дальнейшем изъять ее из профиля. Деталь помещают в трубу непосредственно в участок подверженный обработке.
3. Выполняют гнутье заготовки при помощи подготовленной матрицы или шаблона. Для увеличения усилия применяют удлинитель на противоположном конце.
4. После гнутья из профиля вынимают пружину.

Для предотвращения дефекта профиля можно применять воду или песок. Материал заливают или засыпают внутрь трубы и герметично закрывают с двух сторон. Заготовку рекомендуется заморозить при этом вода обратиться в лед. Загиб проводят вручную, в дальнейшем лед растает, останется слить жидкость.

Соблюдение требований безопасности и технологии позволяет получить необходимые формы заготовки без дополнительных приспособлений и подготовки.

Технические особенности и свойства труб из нержавейки

Нержавеющая сталь обладает целым набором замечательных полезных свойств и поэтому широко применяется в промышленности, в медицинском производстве, в коммунальном хозяйстве и в быту. К ее основным свойствам относятся способность противостоять агрессивным средам, устойчивость к коррозии и высокой температуре, и высокая механическая прочность.

Такие свойства сталь приобрела благодаря химическому составу, основным элементом которого является хром. При изготовлении стали добавляются и другие легирующие добавки, которые придают полученным изделиям приятный гладкий внешний вид.

Важно! Нержавеющая сталь не оказывает вредного воздействия на проводимую среду, поэтому она абсолютно безопасна для пищевых продуктов и воды.

Методы предотвращения овализации

При гибке нержавеющих труб, особенно тонкостенных, проявляются нежелательные изменения формы и толщины стенок материала изделия, в частности:

• меняется внешняя форма, появляется овализация;
• происходит уменьшение толщины наружной стенки вследствие растяжения при изгибе;
• появление складок и изломов на внутреннем радиусе изгиба;
• после окончания гибки вследствие пружинящих свойств изделия увеличивается радиус гиба и угол поворота.

Все эти негативные последствия влияют на внешний вид изделия, уменьшение толщины стенки ослабляет прочность. А овализация снижает проходное сечение и вызывает дополнительное сопротивление движению рабочей среды.

Поэтому для предотвращения подобных изменений гибка труб производится с помощью методов, позволяющих сохранить круглую форму изделия без деформаций. Один из этих способов основан на том, чтобы с помощью внутреннего заполнения трубы жестким или упругим материалом предохранить внутренние стенки от деформации.

*

В качестве наполнителя можно использовать песок, измельченную пробку, резину и даже воду. Для предотвращения высыпания наполнителя при гибке, отрезок трубы закрывают с двух сторон пробкой. Для предотвращения наружного смещения стенок трубы применяют внешние ограничители в виде ролика.

Лучший эффект дает применение в качестве наполнителя жесткой субстанции, поэтому такой метод больше распространен. Обычно при гибки применяют сразу два способа предотвращения деформации, внутренний и внешний, он дает наилучший эффект.

Промышленные способы гибки

В промышленных условиях, чтобы согнуть трубы, изготовленные из нержавейки, применяют различные способы: с помощью трубогиба, методом наматывания, способом обкатки, вальцовка, волочение и растяжение на опорах. Применение того или иного способа зависит от серийности производства, а также от вида и размера получаемого гнутого конечного продукта.

Гибка трубогибом

При небольших объемах производства или при монтаже трубопроводных систем для отопления на строительных площадках применяют ручной трубогиб. Трубогиб имеет небольшой вес и его легко можно доставить к месту работ. В них предусмотрена быстрая смена роликов разного диаметра и максимальный угол сгиба составляет 180 градусов. Винтовой шток трубогиба приводит в действие сгибающий ролик, который сгибает трубу диаметром до 18 мм.

Защита от овализации

Основные способы холодной гибки оцинкованной трубы предусматривают меры, позволяющие загнуть заготовку, максимально сохранив форму её поперечного сечения. Обычно для этого используется одни из двух способов:

• Использование мер, позволяющих сохранить форму сечения изнутри (применение внутреннего ограничителя).
• Использование наружного ограничителя для предотвращения расширения боковых стенок.

Важно: в роли внутреннего ограничителя может выступать дорн – калибрующая пробка или такие наполнители, как мелкий просеянный песок или замёрзшая вода. Также в качестве наполнителей используются легкоплавкие металлы, резина и смолы.

Жёсткие материалы в качестве наполнителя лучше сохраняют форму, поэтому они чаще используются. Но благодаря применению упругих наполнителей происходит меньшее растяжение наружной поверхности изгиба.

Совет: чтобы максимально сохранить конфигурацию поперечного сечения и точнее согнуть заготовку, лучше использовать сразу и наружный, и внутренний ограничитель.

Как правильно согнуть трубу без трубогиба

При проведении строительных или ремонтных работ очень часто приходится сталкиваться с необходимостью согнуть под определенным углом трубу для монтажа систем водопровода, отопления и пр. Если заранее не были приобретены уже готовые изогнутые трубы, то это можно сделать в домашних условиях с имеющимися трубами, но делать это необходимо правильно, с учетом всех требований. Иначе можно просто поломать дорогой материал.

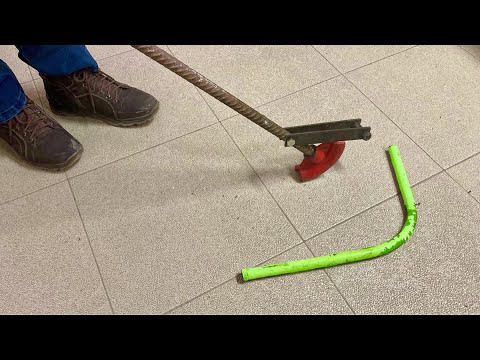

Приспособления для сгибания труб

Согнуть трубу можно самыми разными способами, даже вручную, но при этом существует высокий риск поломки. Поэтому лучше всего для сгибания использовать специальное оборудование или подручные материалы, которые в разы облегчат процедуру сгибания.

Как согнуть медную трубу без трубогиба

Опубликовано 19 августа 2020 г. автором hls_admin

У вас есть трубы, которые нужно согнуть, но нет трубогиба? Что ж, не колеблйтесь, так как вам не всегда нужен специальный слесарный инструмент для выполнения этой задачи. Вот шаги, которые вы можете выполнить, чтобы согнуть медную трубу, не используя такой специализированный сантехнический инструмент.

Набить трубку песком.

Первое, что вы должны сделать, это заглушить один конец трубы, что вы можете правильно сделать с помощью небольшого болта с квадратным подголовком, который будет плотно входить в его конец. Заполните трубу песком (предпочтительнее пляжный песок) и убедитесь, что песок плотный и плотный, чтобы труба не деформировалась. Вы можете использовать стержень, чтобы утрамбовать песок, но что действительно уплотнит песок, так это постукивание или подпрыгивание трубы на твердом камне или куске бетонного покрытия.

Согнуть трубу.

Закрепите один конец трубы на форме. Для этого шага вы можете использовать кашпо из винных бочек, а затем добавить закругленный блок, чтобы получить более узкий радиус. Скорее всего, вам понадобится много рычагов, чтобы согнуть трубу, особенно если это просто более короткая труба — вам потребуются определенные усилия, чтобы согнуть ее.

Заканчивай.

После того, как вы согнули трубу, отрежьте ее деформированный конец. Затем вычистите песок, используя кусок веревки с тряпкой на конце, чтобы удалить его весь.

Дополнительные полезные советы

В некоторых случаях гибки медных труб может потребоваться их нагрев, а можно с помощью сантехнической горелки. Если вам предстоит много работы по гибке труб, то лучше приобрести кислородно-ацетиленовую горелку, которая позволит вам раскалить трубы докрасна, и они будут очень легко изгибаться. Кроме того, нагрев трубы перед изгибом размягчит металл, и вы получите более чистый изгиб.

Вы также можете согнуть медную трубу с помощью тисков. Таким образом, вы можете просто использовать свои руки, чтобы согнуть трубу. И снова нагрейте трубу докрасна вдоль участка или длины, где вы планируете сгибать, быстро вставьте ее в тиски, закройте ее, пока она едва не коснется трубы, а затем потяните трубу вверх с обоих концов, чтобы добиться правильного угла перед он остывает.

Что произойдет, если вы не сможете правильно согнуть медную трубу?

Если вы решите не поддерживать медную трубу во время процесса гибки, она сломается и соберется. В результате он будет выглядеть некрасиво, не говоря уже о том, что вода не сможет через него свободно проходить. Помните, что все методы гибки медных труб предполагают их оптимальную опору.
