Как припаять провод паяльником

Содержание

1. Что такое Пайка
2. Как происходит пайка провода паяльником
3. Рабочее место при пайке паяльником
4. Перед тем как припаять провода паяльником зачистите подготовьте их
5. Подготовьте термоусадочную трубку
6. Соедините провода
7. Закрепите провода
8. Если используете канифольный флюс
9. Подготовьтесь к пайке
10. Как залудить паяльник паяльник
11. Припаиваем провода
12. Оденьте термоусадку
13. Заключение

Припаять провода паяльником довольно просто. Поэтому вам не всегда следует бежать к мастерам в сервис. Можно попробовать припаять самому. Некоторые конечно берутся за ремонт бытовой техники самостоятельно. И им за это уважение. Но некоторые люди не имеют представления как паять даже обычные провода. Но после прочтения статьи думаю у вас получится спаять надежно и красиво. А если вы чуть-чуть попрактикуетесь, то эти навыки позволят научиться ремонтировать проводку, а также создавать собственные интересные проекты.

Что такое Пайка

Пайка  это операция, в результате которой создается неразъёмное соединение деталей. Путём введения между деталями расплавленного металла (припоя). Припой всегда имеет более низкую температуру плавления, чем детали. Крепость соединения (пайки) зависит от количества и правильности нанесения припоя.

Как происходит пайка провода паяльником

Чтоб произвести пайку, потребуются некоторые материалы из ближайшего магазина.

• Паяльник
• Припой 60/40
• Канифольный флюс
• Термоусадочная трубка

Инструменты для пайки проводов

Припои бывают разные, свинцовые и бессвинцовые. Свинцовый припой стоит сущие копейки и потому он используется практически везде. Бессвинцовый припой стоит дороже, поэтому его мало используют. Главный на мой взгляд плюс бессвинцового припоя это то что у него нет вредных паров. Но и свинцовый припой при правильном обращении будет безвреден.

!!!Главное не дышать парами

Рабочее место при пайке паяльником

Рабочее место должно быт вентилируемым если вы используете припой с содержанием свинца. Поверхность на которой собираетесь паять провода должна быть накрыта. Паяльник имеет температуру от 200 до 400 градусов. Поэтому чтоб ничего не прожечь и не испачкать. Можно взять кусок фанеры или плотного картона.

Перед тем как припаять провода паяльником зачистите подготовьте их

Перед тем как припаять провода их требуется зачистить. Можно использовать подручные средства, нож, бокорезы или специальный инструмент для зачистки. Будьте аккуратны так как при сильном усилии вы можете перерезать провод, или поранить себя. Так же постарайтесь не зачищать слишком малую площадь провода. Из-за коротких концов вам будет неудобно наносить припой. А так же, не зачищайте слишком много провода. Это приведет к обнажению чрезмерного количества проволоки. Что в свою очередь, потребует использования дополнительных термоусадочных трубок.

Подготовьте термоусадочную трубку

Трубку следует выбирать по принципу минимального диаметра, в который поместится провод. Не переборщите! Если взять трубку слишком большого диаметра, то вероятнее всего, она не сможет ужаться до нужного размера. Что касается длины, то здесь правило тоже довольно простое: трубка должна покрывать стык и заходить за него в обе стороны на один сантиметр. Наденьте термоусадочную трубку на провод и отодвиньте от конца провода.

Соедините провода



Слегка скрутите спаиваемые провода. Обратите внимание, при сильной скрутке проводов припой не сможет проникнуть между жилами. Но слишком слабо скручивать тоже нельзя.  И еще очень важный ньанс. Диаметр стыка (скрутки проводов) должен быть меньше диаметра термоусадочной трубки. Если будет больше, то велика вероятность, что после спайки вы не одените термоусадку. Либо она может порваться о спаянную скрутку.

Закрепите провода

Теперь следует закрепить провода над поверхностью, где будет проводится спайка. В принципе можно попытаться припаять на поверхности, но появляется возможность прилипания проводов на поверхность. Если вы используете канифоль тогда следует перед закреплением, нанести ее на провода. Наносится она очень просто. Берете провод укладываете на канифоль и подносите паяльник к проводу. Канифоль растапливается и провод утопает. Теперь вытаскиваете его и закрепляете для пайки.

Если используете канифольный флюс

Чтоб нанести канифольный флюс требуется. Закрепить провода и размазать его по всех поверхности оголенных проводов.Вотрите небольшое количество флюсовой пасты в оголенное соединение проводов. Аккуратно распределите ее по всему медному участку. Канифольный флюс поможет припою затечь в сетчатые жилы.

Подготовьтесь к пайке

Как припаять провод паяльником

Включите паяльник. Достаньте около 5 сантиметров припоя. Один из концов привоя (олово) должен быть открыт и готов к использованию. Пока нагревается паяльник, протрите жало паяльника влажной салфеткой. Это поможет устранить налипший мусор и окислы. Если вы только что купили паяльник это можно не делать. Вам надо его залудить.

Как залудить паяльник паяльник

Чтоб залудить новый паяльник, требуется его зачистить шкуркой. Далее нагретый опустить в канифоль либо флюс. И макнуть в олово. Конец паяльника испачкается олове. Поздравляю вы залудили паяльник.

Как залудить паяльник паяльник

Припаиваем провода

Как припаять провод

Для того чтоб припаять провода, прикоснитесь нагретым концом паяльника к стыку проводов. И удерживайте наконечник  паяльника в течение 3-5 секунд. Тем самым вы нагреете проволоку. Затем слабо коснитесь оголенным концом припоя паяльника, припой сползет на провода. Под воздействием тепла, оловянный припой должен быстро расплавиться и втянуться в медные жилы.

Оденьте термоусадку

Когда припой остынет передвиньте уже надетую термоусадочную трубку на соединение. Убедитесь, что она располагается ровно. Проведите несколько раз зажигалкой по трубке, пока она полностью не сожмется. Вот и все, вы успешно спаяли два провода!

термотрубка после пайки проводов



Заключение

Если вдруг после прочтения вы ничего не поняли, тогда посмотрите видео. Там очень хороший урок.

Вот в принципе и все, немного практики и вы спокойно будите менять конденсаторы, или создавать что-то интересное. Например можете сделать Портативное зарядное USB устройство.

Как паять провода в машине

3.7

(3)

Привет боец. Надеюсь сюда ты пришел узнать азы азов пайки, скрутки и всего того что тебе предстоит только узнать и воплотить в жизни твоей любимой Honda Civic. Как вариант эта статья просто тебя обучит работе с паяльником и терминами. Во первых у тебя дома наверное найдется старый медный паяльник типа отвертка-лопата. Такая штука тебе может понадобится только при пайки проводов.

Для пайки на плате придется найти паяльник с узким жалом мощностью 30-45 ватт. Больше не нужно, меньше смысла нет. Всякое барахло лучше не брать, топами на рынке являются компании ERSA и Solomon, но для наших работ, кармана, и качества пойдет и отечественный паяльник Светозар.

Главное чтобы его жало крепилось болтом, обычно в наборе идет так же подставка, что очень помогает в работе. Естественно если будешь паять на улице или при ветре придется брать паяльник помощней, иначе вряд ли что получится. Перед началом конкретной работы, советую спаять из проволоки типовой кубик в 5см. Это простое занятие на 8 точек спайки.

Хороший пример мастер класса по пайке

Я не буду грузить вас нудной теорией которая есть после видео снизу, просто посмотрите это видео с комментариями тут

И лучше просмотрите его несколько раз.

• Губкой для паяльника удалите избыток припоя с жала паяльника
• Далее демонстрация флюса, и процесс облуживания паяльника
• Очистим провода и не сильно скрутим каждую из частей
• Скручиваем провода именно друг на друга, типы скруток есть ниже в статье
• Капаем или мажем флюсом место пайки, больше флюса легче пайка!
• Плавим припой на жало и точным движением припой растекается по скрутке
• Во втором способе, нагреваем нужную точку спайки и к ней подносим припой
• Используем кембрик или термоусадочную трубку для изоляции
• Греем кембрик зажигалкой, феном, или паяльником не касаясь жалом, со всех сторон скрутки

Припой

Припой — металл или сплав, применяемый при пайке для соединения заготовок и имеющий температуру плавления ниже, чем соединяемые металлы. Является неким материалом типа клея для металла. Два кусочка металла, проволоки можно соединить между собой лишь расплавив каплю припоя. Припой расплавится быстрей если температура достаточная и имеется флюс.

Самый знаменитый припой в нашей стране это ПОС-61, что расшифровывается как Припой Оловянно Свинцовый, имеющий долю свинца 61 процента в составе. Сейчас с приятием анти-свинцовых природных законов, появилась без свинцовая пайка, на упаковке вы обязательно встретите надпись RoHC на зеленом фоне. Это означает что в пайке свинца нет, возможны другие компоненты например серебро. ПОС-61 имеет точку плавления в 190 градусах Цельсия, в то время как без свинцовые припои имеют точку плавления за 300 градусов, и более дорогую цену.

Виды катушек припоя с флюсом

Флюс

Флюс — вещество или смесь органического и неорганического происхождения, предназначенное для удаления окислов(загрязнений) с поверхности под пайку, снижения поверхностного натяжения, улучшения растекания жидкого припоя и защиты от действия окружающей среды. Обеспечивает лучшую растекаемость припоя в плавком состояние. По сути убирает всю грязь под температурой, при смешивание с припоем придает ему более текучую характеристику.

Флюс в шприце

Типы скруток

Правильная скрутка проводов

Изоляция

Главное в изоляции, это скрыть оголенные участки проводов, а также волоски проводов от других проводов, или земли (массы, корпуса). Используйте кембрики изоленту. Старайтесь паять так чтобы кембрик одевался легко, без зазубрин. Иначе со временем зазубрина может прорваться. Не используйте по второму разу изоленту это плохой тон, да и качество низко. Не используйте так же скотч. Есть изоляционная лента, синяя или черная. Все.

Кембрики — они же термоусадочные трубки!

Инструменты

Каждый мало мальский уважающий себя электрик должен обзавестись парой паяльников, для тонких работ и больших мощностей с подставкой. Кусачки они же бокорезы, должны справляться с откусываем миллиметровых ножек резисторов или проводов. Перочинный ножик для оголения проводов, а лучше скальпель. Используйте припой уже вместе с флюсом, не толще 1мм, и отдельный тюбик с флюсом.

Приобретите термоусадочные трубки в автомагазине, и там же спросите изоленту и пластиковые хомутики. Если работа ведется за столом найдите себе в помощь третью руку, в ней уже есть увеличительное стекло. Для удобства возьмите оплетку с флюсом, для отпайки.

Третья рука в помощь авто электрику Honda Civic

Насколько публикация полезна?

Нажмите на звезду, чтобы оценить!

Средняя оценка 3.7 / 5. Количество оценок: 3

Оценок пока нет. Поставьте оценку первым.

Как спаять два или более провода вместе

Автор Сэмюэл Л. Гарбетт

Опубликовано 30 марта 2022 г.

Узнайте, как легко паять провода, используя это удобное пошаговое руководство.

Если ваш провод слишком короткий, вам нужно разъединить соединение или вам нужно выполнить ремонт, знание того, как спаять провода вместе, является важным навыком для любого энтузиаста электроники. Давайте взглянем на шаги, которые необходимо предпринять, чтобы припаять два провода вместе или, при необходимости, три или более проводов.

Шаг 1. Обрезка и зачистка проводов

В качестве первого шага в этом процессе вам необходимо обрезать провода по размеру и зачистить их концы, чтобы обнажить металлические жилы внутри. Если вы будете щедры на длину используемого провода, это может избавить вас от головной боли в будущем.

Как показано на изображении выше, с помощью кусачек/инструментов для зачистки проводов удалите 2 см изоляции с обоих проводов, стараясь не перерезать провода насквозь. Аккуратно скручивая концы каждой проволоки, с ними будет легче работать.

Шаг 2: Установка термоусадочной трубки

Добавление термоусадочных трубок к проводам возможно только до их пайки, так как другие концы проводов могут быть к чему-то прикреплены. Просто наденьте термоусадочную трубку на один из проводов и дайте ей отдохнуть.

Шаг 3.

Скручивание проводов вместе

Этот шаг имеет важное значение для прочности ваших соединенных проводов, и поэтому крайне важно, чтобы вы позаботились о том, чтобы сделать это правильно.

Для двух проводов

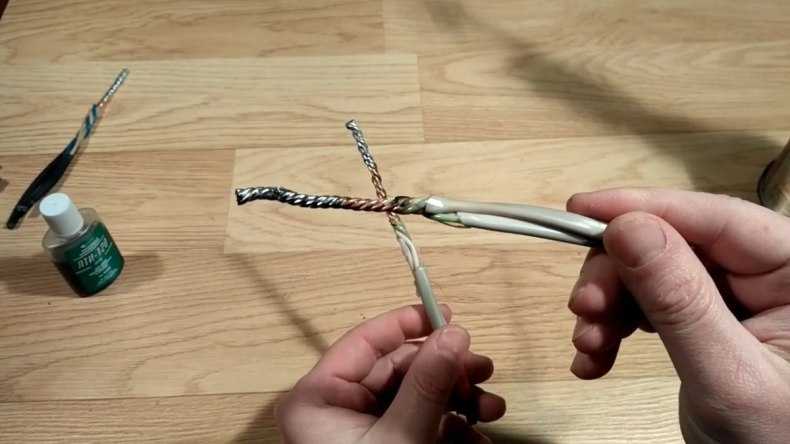

Расположите провода так, чтобы их концы образовывали букву X, как на картинке выше. Из этого положения вы можете аккуратно скрутить каждый провод вокруг другого, двигаясь в противоположных направлениях каждым проводом, чтобы обеспечить прочное соединение.

Для трех и более проводов

Пайка трех или более проводов аналогична пайке двух, но вам нужно планировать заранее, чтобы обеспечить прочное соединение между каждым проводом. Мы будем спаивать три провода вместе в форме буквы Y.

Начните с размещения двух проводов рядом друг с другом так, чтобы их зачищенные концы слегка перекрывали друг друга, как на фотографии выше. Скрутите концы этих проводов вместе, прежде чем поместить третий провод между ними, как на фото ниже.

После этого вы можете обмотать третий провод вокруг двух других, чтобы сформировать прочное соединение.

Шаг 4: пайка проводов

Паять провода вместе, как правило, проще всего с помощью широкого жала паяльника, так как это даст вам большую площадь поверхности для нагрева проводов. Вы можете использовать канифольный флюс для улучшения адгезии припоя к проволоке, хотя мы считаем, что это не обязательно для проволок, которые мы используем.

Прижмите жало паяльника к оголенным проводам на секунду или две, чтобы нагреть их. После нагрева вы можете начать подавать припой в соединение между вашими проводами, стараясь, чтобы припой погрузился в провода по мере его плавления. Возможно, вам придется повернуть провода один или два раза, чтобы получить равномерное распределение.

Чтобы узнать больше о паяльных указках, ознакомьтесь с нашим руководством по обучению пайке с помощью простых наконечников и проектов.

Шаг 5: Нагрев термоусадочной трубки

После того, как вы закончили пайку, пришло время выполнить последние штрихи. Наденьте термоусадочную трубку на соединение, которое вы только что сделали, прежде чем использовать тепловую пушку, чтобы прикрепить ее к проводам. Теперь у вас должно быть идеально спаянное, защищенное соединение проводов.

Пайка двух или более проводов вместе

Как видите, пайка проводов проста при наличии соответствующих ноу-хау. Эти навыки могут потребовать некоторой практики, поэтому стоит найти несколько старых проводов, чтобы соединить их, прежде чем делать это для важного проекта.

Как паять | Tameson.com

Рисунок 1: Паяльник

Пайка — важный процесс в электронной, сантехнической и ювелирной промышленности, а также жизненно важный навык для любителей электроники, работающих над домашними проектами. Пайка помогает удерживать компонент на месте и создавать плотные соединения между различными компонентами и проводами на печатной плате (PCB).

Это достигается с помощью металла с низкой температурой плавления, называемого припоем, и ручного инструмента, известного как паяльник. В этой статье рассматриваются основы пайки, основные используемые инструменты и пошаговый процесс пайки компонента к электронной плате.

Посмотрите наш онлайн-выбор паяльного оборудования!

• паяльные станции

• припой

• паяльные жала и насадки

• Паяльные стойки и очистка

Что такое пайка

При пайке используется металл с низкой температурой плавления (припой) для соединения двух или более металлических соединений. Паяльник — это ручной инструмент, который обеспечивает тепло, необходимое для пайки. Утюг отдает тепло припою, который плавится и затекает в стык между заготовками. Припой остывает за несколько секунд, образуя паяное соединение. Выбранный припой должен иметь более низкую температуру плавления, чем у соединяемых в процессе компонентов; в противном случае части компонентов могут расплавиться.

Рисунок 2: Процесс пайки

Инструменты, используемые при пайке

Следующие компоненты обычно используются при пайке:

Паяльник

Паяльник подает тепло для расплавления припоя и создания электрического соединения между двумя компонентами/проводами. . Утюг состоит из наконечника, который соприкасается с припоем, нагревая его, и изолированной ручки, используемой для удержания инструмента. Паяльники могут быть газовыми, электрическими или с внешним нагревом, но наиболее распространены электрические типы. Паяльник нагревается при подключении к сети. Наконечник утюга может передавать тепло, чтобы расплавить припой и выполнить соединение. Некоторые паяльники оснащены встроенным регулятором температуры, что позволяет пользователю устанавливать предопределенную температуру для работы. Это полезно при работе с разными припоями с разной температурой плавления. Чрезмерный нагрев наконечника может привести к перегреву и повреждению припоя и других компонентов на печатной плате.

Жало для паяльника

Жало для паяльника передает тепло соединению за счет теплопроводности от контакта металл-металл между соединением и жалом. Жала для паяльника универсальны и бывают разных форм и размеров, таких как конические, долото, иглы и ножи. Выбор наконечника является важным элементом правильной пайки, чтобы обеспечить надлежащий припой и предотвратить попадание близлежащих компонентов или проводов. Кроме того, жало паяльника должно быть достаточно большим, чтобы обеспечить надлежащую передачу тепла в соединение. Это гарантирует, что припой плавится и растекается должным образом. Выбор типа наконечника является личным выбором и зависит в первую очередь от области применения. Например, коническое жало используется для пайки общего назначения, в то время как игольчатое жало выполняет исключительно детальные и концентрированные паяльные работы. Смотрите нашу статью о жалах для паяльника, чтобы узнать больше.

Паяльная станция

Паяльная станция представляет собой паяльное устройство с регулируемой температурой, предназначенное для пайки компонентов на крошечных чипах, которые могут быть повреждены чрезмерным нагревом или температурой. Паяльная станция имеет паяльные инструменты, подключенные к блоку управления (CU), который включает в себя автоматические/ручные регуляторы температуры, электрический трансформатор и дисплеи для температуры и таймера.

Паяльная станция в целом подразделяется на аналоговую и цифровую. В аналоговой паяльной станции нагревательный элемент нагревает жало паяльника до рекомендуемой температуры, а затем отключается. Утюг со временем остывает до определенного предела, и в этот момент нагревательный элемент срабатывает, чтобы снова нагреть кончик утюга. Цифровая паяльная станция имеет встроенный в микропроцессор пропорционально-интегрально-дифференциальный (ПИД) контроллер для регулирования температуры. Цифровая паяльная станция регулирует температуру автоматически, и это более точно, в отличие от аналоговой паяльной станции, где температуру нужно регулировать с помощью ручки регулировки. Если в первую очередь важна точность работы, лучшим вариантом будет цифровая паяльная станция.

Рис. 3: Паяльная станция

Припой

Припои, используемые в электрических цепях, делятся на два основных типа: оловянно-свинцовые припои и бессвинцовые припои. Оловянно-свинцовые припои просты в использовании; следовательно, этот тип припоя был более популярен, чем бессвинцовые припои. Однако, поскольку воздействие свинца приводит к серьезным проблемам со здоровьем у людей и отрицательно влияет на окружающую среду, коммерческое использование этих припоев постепенно прекращается. Смотрите нашу статью о типах припоя для получения дополнительной информации.

Подставка для паяльника

Очень удобно иметь подставку для паяльника, на которой можно размещать паяльник на короткие перерывы. Эта подставка предотвращает контакт горячего наконечника утюга с легковоспламеняющимися материалами или случайное травмирование рук пользователя. Большинство паяльных станций имеют встроенную подставку для утюга, а также губку или латунную вату для очистки жала.

Губка для очистки

Стандартный метод очистки наконечника утюга заключается в использовании чистящего средства, такого как влажная губка или мочалка из латунной проволоки. Когда влажная губка протирается о наконечник, вода в губке охлаждает припой, а механическое трение удаляет загрязнения с наконечника, оставляя на наконечнике тонкий слой чистого припоя. Загрязненный припой прилипает к латуни, когда латунная проволока трется о наконечник. Наконечник втыкается в латунную вату, и после извлечения наконечника остается тонкий слой припоя.

Флюс

Флюс помогает очистить припаиваемые поверхности и предотвращает окисление горячего наконечника припоя. Флюс помещают в сердцевину припоя или используют отдельно в виде пасты. Большинство флюсов выделяют пары при нагревании припоя, что в долгосрочной перспективе может представлять опасность для здоровья пользователя. Следовательно, желательно иметь хорошо проветриваемое помещение для периодической пайки и использовать вытяжку дыма в случае повторного воздействия. Прочтите нашу статью о руководстве по уходу за жалом паяльника для получения дополнительной информации.

Рис. 4. Губка для чистки паяльного жала

Как паять компонент или провод

Лужение жала паяльника

Жало паяльника быстро окисляется, действуя как изолятор, препятствуя надлежащей передаче тепла для расплавления припоя во время пайки. работа на электронной доске. Лужение – это процесс покрытия наконечника тонким слоем припоя. В идеале это следует делать в начале и в конце процесса пайки и регулярно во время процесса, чтобы продлить срок службы жала паяльника.

Выполните следующие шаги для лужения жала утюга перед тем, как приступить к пайке:

1. Плотно прикрепите жало к утюгу и плотно завинтите его на месте.
2. Нагрейте паяльник, включив блок питания, и дождитесь нагрева жала.
3. Используйте влажную губку для очистки жала паяльника. Подождите несколько секунд, пока наконечник снова не нагреется.
4. Удерживая припой в одной руке и паяльник в другой, коснитесь жалом припоя до тех пор, пока припой не ляжет равномерно на жало.

Как припаять компонент к печатной плате (PCB)

Рисунок 5: Хорошее паяное соединение

После лужения жала паяльника выполните следующие действия, чтобы припаять компонент к электронной плате:

1. Поместите компонент в отверстие на плате в соответствии с маркировкой и зафиксируйте его, перевернув плату и отогнув выводы наружу под углом 45 ⁰ .
2. Коснитесь кончиком нагретого утюга медной площадки и провода компонента одновременно. Задержитесь в этом положении на 3-4 секунды, чтобы нагреть площадку и электроды.
3. Продолжайте удерживать жало паяльника в положении, как описано в шаге 3, и коснитесь припоем соединения. Большинство припоев плавятся при температуре около 180 ⁰ C; поэтому убедитесь, что паяные соединения нагреваются выше этой температуры.
4. Уберите паяльник и подождите, пока припой остынет естественным путем. Это может занять несколько секунд. После остывания отрезаем лишний провод от выводов.
5. Проверьте правильность соединения, образованного припоем. Хорошее паяное соединение будет иметь коническую форму. Если форма сформирована неправильно, отрежьте вывод компонента и повторите процесс.
6. Если припой образует липкие куски, а не полностью расплавляется, это может быть связано с окислением жала паяльника. Лужение железа настоятельно рекомендуется, по крайней мере, до и после процесса пайки.

Как паять провода

Рисунок 6: Пайка двух проводов

Для пайки проводов выполните следующие действия:

1. Снимите изоляцию с концов проводов, которые будут спаяны. Скрутите пряди пальцами в случае многожильного провода.
2. Нагрейте паяльник и прикоснитесь жалом к ​​концу одного из проводов и удерживайте 3-4 секунды.
3. Удерживая утюг на месте, как описано в шаге 2, коснитесь припоя на проводе, пока он не расплавится и не покроет весь провод. Повторите процесс и для другого провода.
4. Наденьте обе луженые проволоки друг на друга и прикоснитесь нагретым наконечником утюга к обеим проволокам. В процессе припой плавится и равномерно покрывает оба провода.
5. Уберите паяльник и подождите несколько секунд, пока паяное соединение не остынет и не затвердеет. Для покрытия соединения можно использовать термоусадку.

Отпайка

Рисунок 7: Использование паяльника и присоски для отпайки

Припой и компоненты можно удалить с печатной платы для ремонта и устранения неполадок.
