Станок для заточки сверл своими руками

  1. Самодельный станок
  2. Заточный станок из дрели

Вам необходимо, чтобы сверла всегда были заточенными, а специальный станок днем с огнем не отыщешь даже в специализированных магазинах? И сделайте станок для заточки сверл своими руками. Вы с легкостью справитесь со сборкой несложной конструкции, если у вас есть хотя бы небольшой опыт в работе с базовыми инструментами .

Самодельный станок

Приспособление для заточки сверла может представляет большую ценность в домашнем хозяйстве так, как с помощью данного устройства можно самостоятельно произвести заточку сверл любого диаметра и типа. Помимо изготовления специального агрегата понадобится электромотор с точильным камнем.

Основные материалы:

  1. Металлическая пластина с отверстиями — 1 шт.;
  2. Болт или шпилька длиной 70х15 мм;
  3. Набор шайб;
  4. Уголок – 30х30 или 40х40;
  5. Пластины – толщиной 3-4 мм;
  6. Шплинт – 30х1,5 мм;
  7. Зажимы.

Помимо материалов понадобятся инструменты для их механической обработки и соединения, в частности электрическая сварка и болгарка.

Инструменты:

  1. Электросварка.
  2. Дрель.
  3. Болгарка.
  4. Молоток с ударными наставками.
  5. Специальные зажимы 2 шт.
  6. Гаечные ключи.
  7. Плоскогубцы.

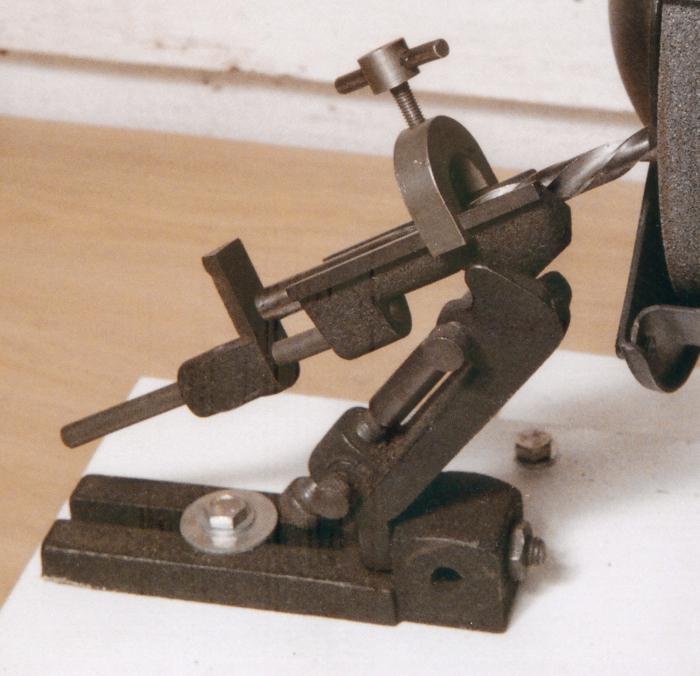

Процесс изготовления:

1. Изготовление крепежной пластины

Крепежная пластина изготавливается из металлической подкладки с отверстиями толщиной около 3-4 мм. С одной стороны деталь отрезается на 3 сантиметра, при этом во время резки требуется сохранить готовое отверстие. Отрезанная часть понадобится для изготовления следующей детали точильного устройства, а крупный элемент для подкладки во время установки изделия на стол.

2. Уголок для фиксации сверла

Элемент предназначен для фиксации сверла во время заточки. Изготавливается путем отрезания части обычного уголка 30х30 или 40х40. Общая длина варьируется в пределах 60-90 мм, при этом крайняя часть обрезается под углом 60 градусов, чтобы придать затачиваемой плоскости нужный уровень.

3. Крепление для фиксирующего уголка

Отрезанная часть с отверстием от пластины соединяется с другой металлической пластиной, при этом элементы накладываются друг на друга привариваются электросваркой к уголку. Для приваривания следует вырезать на пластинах монтажный вырез, чтобы впритык установить детали и обварить.

В соединенных частях просверливается отверстие по диаметру болта или шпильки, а сами детали тщательно обвариваются со всех сторон для придания жесткости.

4. Приваривание болта

Болт или шпилька предназначен для фиксации уголка. Элемент приваривается под углом 75 градусов к основной пластине. Во время обваривания следует учитывать нижнюю плоскость, при необходимости удалить шлак, чтобы исключить перекос изделия.

5. Крепление шайбы к болту

Шайба на болт устанавливается на уровне 25 мм от верхней крайней части. Примерный диаметр равен 30 мм. Элемент приваривается с помощью электросварки в нужном проектном положении с соблюдением всех уровней по плоскости.

6. Отверстие в шпильке

При отсутствии отверстия под установку шплинта в болте (шпильке) требуется изготовить его при помощи дрели и сверла нужного диаметра. За счет данного технического элемента будет осуществляться крепление фиксирующего уголка. Диаметр может быть разный, однако главным условием является надежная фиксация.

7. Упор для сверла

Изготавливается из металлического прутка и специального тисочного зажима. Пруток приваривается к фиксирующему уголку снизу. Зажимной механизм монтируется на пруток, при этом на устройстве следует оборудовать из уголка специальную чашу-упор для сверла.

Система монтируется на точильный стол и фиксируется дополнительными зажимами.

Видео: как изготовить приспособление для заточки сверл.

Заточный станок из дрели

Этот способ доступен любому. Для этого вам потребуется дрель. Возможно, не сразу с прилавка магазина, а уже морально устаревшая и вами не используемая. Она будет выступать в качестве двигателя.

Ее нужно закрепить на станине, в патрон вставить втулку или готовый к установке точильный круг или универсальный мелкозернистый диск. Всё. Включив дрель, вы получаете вращающийся абразив, о который точить сверло — одно удовольствие.

Очень простое решение для заточки. Однако не забывайте о приспособлениях для заточки сверла, которое фиксирует затачиваемый элемент относительно точила.

Republished by Blog Post Promoter

виды приспособлений, способы изготовления и применения

Главная » Разное » Как сделать станок для заточки свёрл своими руками: виды приспособлений, способы изготовления и применения

Содержание

  1. Виды устройств для заточки свёрл
  2. Бытовые станки
  3. Как правильно выбрать оборудование
  4. Оттачивание свёрл на заводе
  5. Оттачивание свёрл в домашних условиях
Для того, чтобы качественно и быстро просверлить отверстие, необходимо сверло с острым концом. Но оно имеет свойство притупляться. Конечно же, можно купить новое сверло, но это лишние затраты, особенно когда работать приходится много. В этом случае пригодится станок для заточки сверл.

Виды устройств для заточки свёрл

Устройство для заточки — это автоматизированное оборудование, которое имеет узкую специализацию и предназначается только для оттачивания свёрл. Различают следующие виды этих приспособлений, исходя из сферы их использования:

  1. Промышленные. Они имеют большую мощность. На них можно точить разнообразные свёрла, диаметр которых превышает 20 миллиметров. Главным предназначением этого устройства является интенсивная работа с высокой степенью профильной специализации на крупных предприятиях. Сверло в промышленном оборудовании затачивается в частичном или полном автоматическом режиме под необходимым углом при помощи узла закрепления (специального зажима).
  2. Бытовые. Применяются в домашних условиях или на небольшом предприятии. Эти станки отличаются мобильностью, компактностью и небольшой мощностью. На них можно оттачивать свёрла маленького и среднего размера, которые чаще всего используются в быту.

Станок, применяемый в быту для заточки сверла, перед остальными приспособлениями и устройствами, которые используются для того, чтобы восстановить остроту инструмента, имеет ряд важных преимуществ. Основными из них являются такие:

  • Удобная эргономичная система управления способна обеспечить регулирование интенсивности и скорости заточки.
  • Имеет компактный размер и небольшой вес.
  • Купить его может любой домашний мастер, так как цена доступна каждому.
  • Высокий уровень функциональности и точности заточки.
  • Простота эксплуатации.
  • Высокая степень производительности.
  • Работает от электросети со стандартным значением напряжения.

Бытовые станки

Все точилки для свёрл, применяемые в быту, рассчитаны на то, чтобы затачивать спиральные свёрла по металлу, которые состоят из быстрорежущей стали, конструктивно заложенного в оборудование, определённого диапазона диаметров.

На многих станках можно точить инструмент, который оснащён твёрдосплавными пластинами. Для такой процедуры в комплект входит или покупается отдельно алмазный круг. В основном они могут затачивать сверлильный инструмент с углом конуса при вершине от 90 до 140 градусов по задней поверхности, выполняя подточки и затыловки поперечной режущей кромки.

Для свёрл по металлу выпускаются и специализированные модификации:

  • трёхзубые;
  • высокопроизводительные;
  • с затыловкой двухплоскостной;
  • левые и др.

В домашней эксплуатации наиболее удобно применять станки с универсальным патроном для зажима свёрл разного диаметра в пределах технически допустимых размеров, а также те устройства, в комплекте с которыми идёт набор съёмных патронов, крепящихся на корпусе самого устройства. Так они в любой момент под рукой.

Как правило, такое оборудование оснащено окном, через которое видно центрирование сверлильного инструмента в рабочей зоне. В комплект входят и стандартные принадлежности:

  1. Запасные детали.
  2. Ключи.
  3. Комплект цанг.
  4. Круги эльборовые.

Могут дополнительно поставляться такие элементы, как светильник для рабочей зоны, дополнительный набор цанг, алмазные круги. Самыми распространёнными марками являются GS, Drill Doctor и их аналоги китайского производства.

По диапазону размеров свёрл, которые подлежат обработке, станки выпускаются двух видов: диаметр которых колеблется в диапазоне 2−13 мм и 13−34 мм. Их недостатком является то, что невозможно оттачивать очень тонкие свёрла.

Для того, чтобы заточить сверло малого диаметра необходим специальный станок. Одним из таких является ВЗ-389СП. Он предназначается для оттачивания инструмента диаметром 0,4−4 мм и оснащён 30-кратным оптическим устройством для того, чтобы контролировать процесс.

Как правильно выбрать оборудование

Перед тем, как подбирать точильный станок для свёрл, нужно определить фронт будущей его работы. Ведь когда вы будете покупать его, нужно будет руководствоваться эксплуатационными параметрами.

Если вы планируете применять точило в домашних условиях (дом, гараж), то можно купить недорогую, маломощную модель. Ведь вы не будете постоянно эксплуатировать прибор. В связи с этим прибор с большой мощностью просто ни к чему.

Помимо этого, промышленные станки предназначаются для заточки свёрл с большим диаметром, и электроэнергии они потребляют намного больше бытовых приспособлений.

Когда будете приобретать станок, то обратите своё внимание на присутствие специального регулятора, который предназначен для настройки вращения шпинделя. Эта функция позволит работу сделать максимально безопасной и эффективной.

Немаловажным параметром является и размер свёрл, которые вы собираетесь оттачивать на этом приспособлении. Бытовое точило должно иметь довольно низкий уровень производимого шума, а особенно тогда, когда вы планируете разместить его в жилом помещении.

Особое внимание необходимо уделить и конструкции той модели, которая вам приглянулась. Если она будет максимально простой — это очень хорошо. Если вдруг прибор поломается, то особых хлопот не будет. Вы сможете без проблем подыскать новую нужную деталь и заменить ею старую, которая вышла из строя.

Стоит отметить и тот фактор, что многие зарубежные модели довольно дорогие в плане их технического обслуживания, а необходимую деталь порой достать совсем непросто.

Точило для домашних работ лучше всего подбирать в торговых специализированных точках, где вам будет выдан технический паспорт и гарантийный талон.

Оттачивание свёрл на заводе

В некоторых случаях на предприятиях сверловщик вручную затачивает свёрла на заточных обычных станках, которые для этой цели оборудованы специальным приспособлением. Для того, чтобы это сделать, вначале необходимо пройти подготовительные специальные курсы и выучить все правила оттачивания.

Приспособление, используемое для этих целей, представляет стальную конструкцию, которая оснащена подвижным зажимом для сверла с углом наклона, который регулируется относительно шлифовального вращающегося круга, а также имеет крепление на корпусе для фиксации заточного станка.

Очень часто на производстве при ручной заточке на станке не применяют никаких приспособлений. Сверло при этом правой рукой держится за хвостик, а левой — близко к режущей части, насколько это возможно.

Режущую кромку прижимают к боковой поверхности круга абразивного, а правой рукой, одновременно, плавно покачивают элемент, стараясь добиться того, чтобы его задняя поверхность приобрела нужный наклон и приняла нужную форму. Металл нужно снимать небольшими слоями, слегка прижимая его к кругу.

Следите за тем, чтобы режущие кромки инструмента имели одинаковые углы заточки и были одинаковой длины. Если вы совершите при ручной заточке ошибку, то она может привести к таким последствиям:

  • Односторонняя выточка у поперечного лезвия.
  • Разные углы, которые образуются осью инструмента и его режущими кромками.
  • Неодинаковая длина режущих кромок.

Из-за таких дефектов инструмент будет сверлить отверстия большего размера, чем сам инструмент; неправильно и односторонне нагружаться на режущих кромках, в итоге просто сломается; бить. После того, как заточите инструмент, нужно для поперечной кромки проверять такие параметры:

  • ширина;
  • длина;
  • правильность положения относительно режущих кромок;
  • угол наклона.

На предприятиях для проверки всех этих параметров имеются шаблоны. При помощи оптического прибора выясняется правильность расположения перемычки. Также в некоторых случаях проверяют биение инструмента.

Свёрла по металлу, которые сделаны из быстрорежущей стали, оттачивают на шлифовальных кругах из нормального и белого электрокорунда на керамической связке с зернистостью от 16 до 40 и твёрдостью СМ, а также на эльборовых кругах.

Для оттачивания инструмента, оснащённого твёрдосплавными пластинами, используют шлифовочные круги из синтетических алмазов и зелёного карбида кремния зернистостью от 16 до 40.

Оттачивание свёрл в домашних условиях

Если у вас дома нет специального точильного станка, то можно применить для оттачивания сверла следующие инструменты: аппараты для оттачивания, сделанные своими руками; электродрель; заточный обычный станок.

Если вы решили применять обычный заточный станок, то купите специальное приспособление. Ведь прежде, чем вы самостоятельно научитесь оттачивать без него инструмент, можно испортить очень большое количество свёрл. У этого приспособления примерно такое же устройство, как и у промышленного.

Ещё существуют варианты с отдельной установкой вблизи вращающегося шлифовального круга на горизонтальной поверхности, а не с креплением на корпусе оборудования. Такое приспособление может быть сделано самостоятельно. Выполнено оно может быть из дерева.

На его основании закрепляют брус с несколькими отверстиями, диаметр которых равный нужным свёрлам. Эти отверстия просверливаются под наклоном, тем самым обеспечивая необходимый угол заточки. А ещё можно предусмотреть изменение угла заточки.

Если применяется электродрель, то в ней имеется специальная точильная насадка. В продаже имеются только для оттачивания под углом наклона в 118 градусов, размер которых колеблется от 3,5 до 10 в отечественных и от 2,5 до 10 — в импортных. Размер шейки шпинделя и в тех, и в других имеет диаметр 43 миллиметра.

В корпусе таких насадок имеются отверстия под различные диаметры инструмента, в количестве 15 штук. Комплектуются насадки камнем, затачивающая поверхность которого располагается под определённым наклоном, а также поводком для него, который вставляется в патрон дрели.

Укоротив один раз длину поводка, насадку настраивают на работу только с одной конкретной дрелью. С ней работают по следующей схеме:

  1. В патрон дрели вставляется поводок с камнем на конце.
  2. Надевают насадку на шпиндель и винтом фиксируют её.
  3. Дрель запускают и вставляют инструмент в отверстие корпуса насадки с соответствующим диаметром.

Такое приспособление можно сделать и своими руками. В самодельной насадке можно будет предусмотреть необходимые диаметры инструмента и углы заточки. Самодельные аппараты могут быть выполнены в виде обыкновенных заточных станков. Лучше сразу на них предусмотреть способ заточки и крепления свёрл, чтобы для этого не придумывать дополнительного оборудования.
