Как заточить цепь бензопилы своими руками

Содержание:

  • Для чего нужна заточка цепи

  • Основные виды цепей

  • Заточка цепей: 3 варианта

  • Выводы

Автор: Алексей Рындя

эксперт категории “Все для сада и огорода”

Затупленная цепь бензопилы – это не только невозможная или малопродуктивная работа, но еще и большая опасность для пользователя. Нормального пиления никак не получается, а риск получить травму как раз огромный. Нужно или менять цепь (что обойдется дорого) или точить.

Заточить получится в несколько раз дешевле, а если своими руками – так вообще бесплатно. Для тех, кто не очень близок с техникой, я предлагаю самый лучший выход – отдать инструмент на заточку профессионалу. То есть, в мастерскую. Это просто и понятно, но нужно потратиться. Но заплатить деньги профессиональному точильщику – это только часть проблемы.

Дело в том, что при интенсивной работе пила тупится очень быстро. К примеру, если пилить сырые дрова целый день, да еще грунт или песок зацепить – цепь тупится моментально. Возникает основна проблема – длительные перерывы в работе.

Поэтому сегодня я хочу поделиться своими знаниями с теми, кто хоть немного умеет управляться с точильными инструментами и, овладев определенными навыками, сумеет самостоятельно заточить цепь бензопилы. Я недаром упомянул слова «знания» и «навыки». Ведь заточка цепей для бензопил не так проста, как кажется. Обойтись одним напильником, не имея достаточного опыта невозможно, это приведет к моментальному выходу из строя цепи и всех режущих элементов. Сам зуб цепи имеет сложную геометрическую форму с разными углами и наклонами.

В этой статье я постараюсь максимально подробно объяснить как заточить цепь бензопилы своими руками.

Почему необходимо затачивать цепь

Что такое тупая или дефектная цепь? Это означает, что при работе шину может уводить вправо или влево, приходится прикладывать больше сил. Зубья цепи могут подклинивать в древесине, во время работы летит очень мелкая древесная пыль – это главные признаки тупой цепи. Последствия подобной работы плачевные:

  • результат – низкий, почти что «никакой»;
  • от напряжения болит все тело, руки не справляются с нагрузкой, могут не удержать инструмент;
  • топлива расходуется на 20-30 процентов больше, а производительность близка к нулю;
  • все узлы бензопилы (в том числе и двигатель) подвергаются сильной нагрузке. Это приводит к их ускоренному износу.

Все перечисленное – очень плохо и для пользователя, и для самого агрегата, поэтому точить цепь для бензопилы нужно вовремя, не откладывая. Чем дольше пилить тупой цепью, тем больше шансов покалечиться или вывести из строя агрегат. Первый шаг при подходе к заточке – определить вид цепи. А они, оказываются, бывают разными.

Какие бывают виды и типы цепей для бензопилы

1. Основное различие – маркировка по шагу

На наружной стенке ограничителя глубины цепи всегда обозначен шаг – расстояние меду звеньями. Измеряется оно в дюймах. Шаг цепи всегда рассчитан на соответствие ведущей и ведомой звездочки, поэтому устанавливать цепь с другим шагом невозможно. Зачем нужно знать шаг цепи? Да потому, что от него напрямую зависит выбор диаметра напильника. Чем больше значение шага цепи, тем больше должен быть диаметр напильника.

Самые распространенные шаговые значения:

  • 3/8 “picco” – один из самых популярных размеров. Массово устанавливается на электрические и бензиновые пилы всех классов. Для ее заточки подбирают круглый напильник на 4 мм в диаметре. По сравнению с остальными, имеют слабую эффективность с твердыми породами дерева, но прекрасно справляются с мягкой древесиной;
  • 0,325 дюйма – так же достаточно распространен, так как данным размером часто комплектуют и бытовые бензопилы недорогих торговых марок и профессиональные модели именитых брендов. Для работы с такой цепью необходимо, чтобы мощность двигателя бензопилы была не менее 3,5 л.с. Рекомендован напильник диаметром 4,8 мм. Сечение – круглое;
  • 0,375 (3/8) – применяется уже при валке деревьев, распиловке толстых бревен. Для ее заточки подбирают круглый напильник на 5,2 мм в диаметре. Дорогие, используются только в профессиональных бензопилах;
  • 0,404 – только для профессиональных пил. Устанавливается исключительно на дорогое, профессиональное пильное оборудование. Точат такие цепи также круглым напильником, который в диаметре не менее 5,5 мм.

2. Высота зубцов тоже важна при заточке

Зуб каждой цепи – геометрически сложное приспособление. Он расположен на основании. Помимо режущей плоскости (лопатки) возле каждого зубца расположен ограничитель его глубины проникновения. У самой лопатки зуба есть две острые кромки – верхняя и боковая (вертикальная). Причем, верхняя плоскость расположена скошено, под углом. Угол ее наклона направлен в сторону движения цепи. Чтобы правильно заточить цепь бензопилы, нужно заострить обе кромки под правильным углом и спилить ограничитель глубины до нужного размера, что не так и легко.

Высота зубцов определяет ее профиль, то есть, на какую глубину проникает бензопила. Чем выше профиль, тем пила производительнее, ведь она режет глубоко и быстро.

  • низкопрофильные цепи – высота зубьев 0,025 дюйма или 0,635 мм. Как правило, у бытового класса бензопил и полупрофессионального;
  • высокопрофильные – выступающий профиль зубцов составляет 0,03 дюйма или в миллиметрах – 0,762 мм. В основном, это профессиональные, мощные приборы. Но не всегда. Поскольку высокий профиль тянет за собой агрессивность пилы и сильную ее вибрацию, то часто для инструмента с большим шагом устанавливают низкопрофильные зубья.

Профиль также указан в паспорте пилы. Знать его нужно для того, чтобы, стачивая ограничители, достигнуть нужных показателей высоты зубцов.

Разные способы заточки цепей

1. Напильник нужного диаметра или напильник с планкой

Самый популярный способ заточить цепь бензопилы – сделать это напильником. Для этого нужно два вида напильников – круглый и плоский, а также специальное приспособление – державка. Круглый напильник подбираем в зависимости от шага цепи, как я уже разъяснял выше. Чем больше шаг, тем больше должен быть напильник в диаметре, а плоский подойдет любого размера – он нужен для ограничителя.

Державка служит для закрепления круглого напильника. На ее планке предварительно нанесены углы в градусах. Это те размеры углов, под которыми будем затачивать зубья. Даже если у вас несколько разных пил, можно в державке менять напильники разного диаметра. Рекомендую покупать такой комплект в момент приобретения пилы.

Угол заточки определяют, измеряя наклон режущего лезвия к направляющей шине. Он у разных пил колеблется в диапазоне от 35 до 25 градусов. Больше или меньше этих показателей затачивать не рекомендую. Исключения делаем только для пил для продольного распила (вдоль волокон древесины). Но такие устройства встречаются очень редко, ведь бревно вдоль пилят, как правило, циркуляркой. Если у вас случайно оказался именно продольный тип пилы, то угол заточки у него меньше – 10-15 градусов.

По поводу угла заточки еще могу сказать следующее – чем он больше, тем выше производительность резанья мягкой древесины. Если угол меньше – легче пилить твердое (или мерзлое) дерево, так как ход делается более плавным, а вибрации уменьшаются. Поэтому производители расходного материала для пил выпускают широкий ассортимент цепей для разных типов древесины.

Последовательность примерно такая:

  1. Кладем на цепь державку с установленным в нее круглым напильником. Стрелки на планке располагаем параллельно шине. Проверяем углы заточки;
  2. Верхнее лезвие – приблизительно 30 градусов, как я уже объяснял выше, можно в диапазоне от 25 до 25, но никак не больше. Вообще-то профессионалы рекомендуют еще более узкий диапазон – 28-32 градуса. Если можете, придерживайтесь его для всех марок цепей;
  3. Точим, движениями только вперед, легко и размеренно. Каждый следующий зуб точится одинаковое количество раз.

Моя рекомендация – сначала точим зубы одного направления, потом переходим к другой стороне.

Так намного удобнее. Все они должны быть отточены под размер того зуба, который самый меньший (наибольше стерся). Таким образом, при заточке круглым напильником мы формируем передний угол и угол верхней плоскости. Именно они влияют на режущую способность бензопилы. Плоским напильником стачивается ограничитель глубины. В случае, если этим пренебрегать, режущая кромка просто не достает до поверхности дерева.

Метод напильника с державкой неплох, но не могу не предупредить вас о том, что при использовании этого способа заточки иногда возникает негативный момент – при не правильном выборе угла заточки зубца во время пиления шину может уводить вправо или влево. От этого страдает как пильное полотно, так и сама режущая цепь, а также привод бензопилы. Во избежание таких ситуаций были придуманы шаблоны.

2. Специальные шаблоны

Ручная заточка цепи бензопилы с помощью напильников будет предельно точной, если использовать для нее шаблоны. Лидером в данной сфере является компания Husqvarna, специалисты которой являются их разработчиками. Приспособления хороши тем, что уже задают необходимый градус углов заточки и наклона зуба. Помимо этого они дают высокую точность и при стачивании зуба-ограничителя.

При затачивании шаблон прикладывается к каждому зубцу отдельно. У него есть мягкие ролики, по которым, во время заточки напильник плавно перемещается, не меняя углов, что упрощает процесс. Это устройство, к сожалению, не является универсальным. Для каждого типа цепи нужен конкретный шаблон, так как в его конструкцию уже заложены все необходимые параметры цепи.

Профессионалы-лесорубы чаще всего обходятся именно этими инструментами, поскольку они хорошо зарекомендовали себя в работе. Так же данный аксессуар хорошо будет служить и в бытовых условиях. Это прекрасный вариант для новичков и людей с небольшим опытом. Он является идеальным инструментом для выполнения заточки без нанесения ущерба цепи.

3. Электрические настольные станки

Это самый простой и самый надежный вариант заточки. В комплекте к ним идут высокоточные линейки и транспортиры, всевозможные градуированные и метрические шкалы. Станок может легко, быстро, и , главное, предельно точно наточить цепи из разнообразных марок стали. Но этот вариант дорогой. Понятно, что в профессиональных цехах и мастерских он всегда есть в наличии, но дома не каждый может позволить себе такую роскошь.

Подобный точильный станок может окупить себя только у мастера, который профессионально занимается заготовкой дерева или является владельцем мастерской. Но если вы все-таки настроились на качественную и быструю заточку, то такой вариант приобретения оборудования самый лучший.

Подведем итоги заточки цепей своими руками

Как видим, заточка в домашних условиях возможна и даже необходима, ведь не будем же мы все время бегать к мастеру-точильщику со своей пилой. Основной совет как для новичка, так и для профессионала – всегда с пилой приобретать несколько цепей, что поможет сохранить приводной элемент пилы.

Имея под рукой плоский напильник и круглый напильник с державкой, а еще лучше – со специальным откалиброванным шаблоном, можно время от времени подтачивать зубцы. Не так уж это и сложно. А, если у вас точильный электростанок – то помощь профессиональных мастерских вам точно не понадобится. Наоборот, вы можете даже зарабатывать, подтачивая цепи бензопил соседям по участку.

как заточить своими руками в домашних условиях, правильный угол, как точить на станке

Цепь для пилы представляет собой последовательно соединённые звенья, имеющие специальные режущие зубья. Такая гарнитура предназначена для установки на цепную пилу. В домашних условиях самостоятельно и правильно заточить цепь не сложно, но необходимо придерживаться и определенных правил, а также пользоваться специальными приспособлениями, которые могут быть самодельные или же заводского изготовления.

Содержание

  • 1 Для чего и когда нужна заточка цепи бензопилы
  • 2 Строение зубьев цепи инструмента
  • 3 Заточка цепи: основные принципы (видео)
  • 4 Как заточить цепь бензопилы в домашних условиях
  • 5 Как заточить цепь бензопилы напильником (видео)
  • 6 Как увеличить срок эксплуатации цепи без заточки
  • 7 Меры безопасности и рекомендации
  • 8 Как заточить цепь бензопилы своими руками (видео)

Для чего и когда нужна заточка цепи бензопилы

Грамотный уход и эксплуатация оказывают значительное влияние на качественные показатели работы бензопилы и параметры производительности такого инструмента, как электропила. Комфортная работа с инструментом предполагает своевременную заточку. Качественно наточить цепь могут специалисты, но многие владельцы такого оборудования предпочитают затачивать гарнитуру сами. Проблемы, возникающие при несвоевременном затачивании цепи, могут быть следующими:

  • получение кривых спилов;
  • значительная нагрузка на оборудование;
  • повышение расхода топлива;
  • увеличение износа основных деталей бензопилы и сокращенные сроки эксплуатации зубов цепи.

Тупая цепь часто застревает в распиле, образует мелкую пылевидную стружку, заглубляется в распил со значительным усилием. В результате сильно увеличивается время, затрачиваемое на распил. При наличии таких признаков можно точить цепь своими руками, используя специальное приспособление, или станок. Гарнитуру точат как можно раньше, что позволяет минимизировать стачивание металла и продлевает срок службы.

Строение зубьев цепи инструмента

Если рассматривать строение зубьев цепи на примере в качестве шаблона бензопилы «Дружба», то можно наблюдать несколько важных моментов:

  • зубья обладают парой кромок: верхней и боковой;
  • верхняя кромка имеет угловой скос в направлении движения лезвия;
  • режущие звенья представлены основанием, лопаткой зуба и ограничителем заглубления;
  • лопатка обладает горизонтальным, спадающим под углом, лезвием и торцевым вертикальным лезвием;
  • толщина стружки определяется разностью, которая представлена верхней ограничительной линией и передней линией на спинки зубьев;
  • в стандартных условиях показатели разности могут быть в пределах 0,5-0,8 мм, но оптимальным является параметр в 0,6 мм;

  • каждая последующая заточка сокращает расстояние благодаря уменьшению размера верхних граней зубьев;
  • контрольные подпилы делаются через каждые шесть-восемь заточек;
  • за обеспечение режущих свойств цепи отвечают угол верхней кромки в 50- 60° и задний угол на торцевом лезвии;
  • передняя угловая часть формируется кромкой торцевого лезвия и может составлять порядка 60-85°.

Только хорошо и своевременно заточенная пила способна обеспечивать безопасную и высокопродуктивную работу.

Заточка цепи: основные принципы (видео)

Как заточить цепь бензопилы в домашних условиях

Показатели рабочего состояния определяются растянутостью гарнитуры, а также внешним видом стружки, образуемой в процессе пиления. У хорошо заточенной пилы в процессе работы образуются одинаковые по размерам опилки с правильной формой. В противном случае требуется выбрать способ заточки.

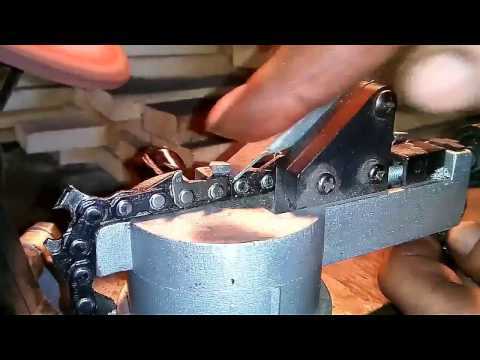

Станки и приспособления

В настоящее время используется ручная заточка и качественное затачивание на станке. Оба способа имеют определенные преимущества и некоторые недостатки:

  • болгарка используется для затачивания достаточно часто, но важно осуществлять контроль остроты цепи, и смазывать ведущую звездочку машинным маслом. Шина периодически переставляется наоборот, что предотвратит одностороннее истирание. К преимуществам способа относится отсутствие необходимости снимать цепь с пилы, и возможность использовать визуальный подбор угла заточки;

  • автоматический станок предполагает заточку в цепи исходя из нескольких несложных действий, включающих установку пилы в станок, выбор нужного угла заточки и включения двигателя пилы на полную мощность, в результате чего происходит самозатачивание об наждачный камень станка;
  • ручной станок применять достаточно просто. На первом этапе осуществляется ослабление винта, зажимающего цепь, после чего настраивается подходящий для заточки угол и определяется максимальная степень заточки на основе визуального осмотра наиболее затупившегося зубца. После затачивание осуществляется продув и обработка чистым маслом.

Пошаговая инструкция по заточке своими руками напильником

Напильник или точилка позволяют осуществить заточку быстро и сделать цепь достаточно острой для выполнения работ. Диаметр круглого напильника подбирается в зависимости от шага цепи иварьируется в пределах 4- 5,2 мм. Ограничители режущих зубьев должны быть представлены плоским напильником. Кроме всего прочего нужно закрепить на участок обточки шаблон или лекало, дающее направление напильнику.

Технология заточки гарнитуры несложная, но должна выполняться согласно следующим рекомендациям:

  • прочное закрепление подтачиваемой цепи;
  • заточка под определенным, неизменяемым углом с выступом напильника над спинкой зуба на одну пятую от толщины;
  • ход напильника должен быть плавным и не сильным, с холостым ходом при обратном движении;
  • чтобы минимизировать износ одной стороны, напильник должен периодически проворачиваться;
  • напильник удерживается под прямым углом к вертикальной плоскости, а угол горизонтали изменяется в пределах 10-30°;
  • при стачивании нужно ориентироваться на самый короткий зуб в ряду.

Основной минус такой заточки заключается в значительных временных затратах, но недостаток нивелируется отсутствием необходимости приобретать дорогостоящее оборудование и специальный инструмент.

Как заточить цепь бензопилы напильником (видео)

Как увеличить срок эксплуатации цепи без заточки

Цепные пилы сохраняются в хорошем состоянии и надежно служат долгое время только при тщательном обслуживании:

  • заправлять бензопилы нужно с применением специального масла, концентрация которого предполагает разведение бензином 92 или 95 в соотношении 1:40 или 1:50;
  • перед тем, как выбрать пропорцию, нужно внимательно ознакомиться с основной информацией на этикетке;
  • необходимо разводить ограниченное количество топливной смеси, а неиспользованный объём должен быть утилизирован;
  • важно периодически проверять показатели зазора между ограничителем и кромочной частью зуба, а стандартные параметры должны составлять примерно 0,7 мм;
  • важно осуществлять чередование самостоятельных заточек и станочное затачивание с качественным выравниванием всех углов;
  • периодически нужно переставлять шину на 180 градусов, что минимизирует риск искривления и одностороннего истирания;
  • систематически выполняется смазывание ведущей звездочки непосредственно перед использованием цепной пилы в работе;
  • для смазки можно применять стандартное масло, заливаемое вместе с бензином в бачок, но лучше всего зарекомендовала себя марка «М8».

Требуется контролировать показатели натяжения: не должно быть избыточного тугого натяжения или провисания. Цепь должна располагаться ровно по шинному пазу.

Меры безопасности и рекомендации

Существует несколько правил, позволяющих выполнять работы цепной пилой безопасно и максимально эффективно:

  • перед осуществлением сборки цепного инструмента и установкой цепи важно ознакомиться с правилами эксплуатации в инструкции, отметив все её особенности;
  • работа с электропилами осуществляется в рукавицах и защитных очках;
  • безопасность работы способна обеспечить плотная прилегающая рабочая одежда и надежная обувь;
  • работа должна обязательно выполняться в устойчивом и безопасном положении;
  • распиливаемый материал также должен быть расположен максимально надёжно и устойчиво.

Цепную пилу нужно вести двумя руками, постоянно контролируя процесс. Установка зубчатого упора на бревне или брусе является гарантией получения качественного спила. Перед использованием электроинструмента нужно убедиться в целостности шнура питания.

Как заточить цепь бензопилы своими руками (видео)

Современные и высококачественные бензопилы, электрические и аккумуляторные, а также ручные цепные пилы широко используются в разных работах, связанных со строительством и обработкой древесины. Производительность и показатели эффективности выполняемых работ напрямую зависят от состояния цепи, поэтому данная гарнитура должна содержаться в порядке и периодически подвергаться правильной, своевременной заточке.

Как заточить цепь бензопилы своими руками

Заточка цепей бензопил ручным методом

Наиболее простой способ вернуть зубьям бензопилы остроту – это воспользоваться напильником. Для этого нужно:

  • снять цепь с пилы,
  • удалить масло, опилки и другой мусор,
  • вытереть цепь сухой ветошью,
  • подготовить мелкий и крупный напильники,
  • приступать к заточке.

Из всех действий наиболее важно полностью вычистить цепь от грязи и масла. Делается это не только, чтобы не испачкать руки и одежду, но и для детального осмотра цепи и звеньев

Очень часто между зубьями или в них самих остаются щепки. Это, в свою очередь, снижает производительность бензопилы.

Так как зуб состоит из двух отдельных элементов, каждый из них необходимо заточить по-своему. Верхняя режущая кромка имеет конусную одностороннюю заточку. При этом, угол заточки должен составлять не более 30 и не менее 15. Чем меньше угол, тем легче пила будет входить в древесину. Но, стоит помнить, что меньший угол обозначает меньшую толщину металла, а значит, сталь будет затупляться быстрее. Выбор угла заточки зависит от пород дереве, с которыми предполагается работать.

  1. Для твердых пород, таких как дуб или лиственница, нужен угол заточки в 30.
  2. Для мягких пород, таких как сосна, пихта и большинство садовых деревьев — 20.
  3. Если планируется использовать бензопилу только для обрезки не очень толстых веток плодовых деревьев — 15.

Направляющий зуб в большинстве случаев имеет двухстороннюю заточку. Угол наклона режущей кромки для него не так важен, но следует учитывать, что нельзя делать его слишком маленьким или слишком большим. Оптимальная величина все те же 30.

Иногда элитные модели бензопил оснащены зубьями с усиленным лезвием. Визуальна этот усилитель легко определить. К краю зуба прикреплена дополнительная режущая кромка, отличная по цвету и фактуре.  Если элемент обнаружен, точить цепь бензопилы не нужно. Так как в основе усилителей используются сверхпрочные сплавы, которые не поддаются ручной заточке. Следовательно, цепь придется заменить.

Инструкция по работе с напильником:

  • подготовить крупный и мелкий надфили,
  • зажать участок цепи в тисках или при помощи струбцины,
  • заточить верхнюю режущую кромку,
  • движения выполнять от тела зуба, к острию,
  • заточить направляющую кромку,
  • движения выполнять от тела к острию поочередно меняя стороны.

При выполнении этой работы очень важно не менять направление движения напильника, иначе лезвие затупиться еще больше, чем до начала выполнения заточки. Данный принцип работы справедлив как для ручной работы, так и для автоматизированной

Основные ошибки новичков при затачивании

Есть ряд рекомендаций, как заточить цепь бензопилы, чтобы избежать типичных ошибок, характерных для новичков:

  • нужно делать одинаковое количество движений для каждого зубца;
  • требуется прикладывать равные усилия для всех зубьев, чтобы избежать неравномерности;
  • если цепь слишком затупилась, то напильник для работы не подойдёт и рекомендуется использовать электрический станок;
  • угол устанавливают с учётом того, в каком направлении в дальнейшем будет происходить распиловка брёвен.

Пользуясь напильником надо учитывать, что он снимает металлическую стружку с цепи, когда двигается вперёд.

Смотрите в видео как заточить пилу болгаркой:

Рекомендуется не задевать им поверхность зубьев, при выполнении возвратного движения назад. Преимущественно все цепи точат под углом 30°, но после завершения процедуры следует проверить их шаблоном. Делают это последующему алгоритму:

  • шаблон накладывается на цепь;
  • проверяется насколько выступает ограничитель глубины;
  • осуществляется подравнивание ограничителя плоским напильником.

Обычно расстояние глубины у ограничителя составляет 0.65 мм, но в целом при необходимости его разрешается варьировать в пределах 0.45 – 0.80 мм.


Как правильно затачивать цепьИсточник mauro-gianvanni.ru

Затачивание станком

Наиболее эффективной считается методика с применением электрического станка, позволяющего добиться заводской точности. Разберёмся, как точить цепь бензопилы таким способом, добиваясь нужного результата с минимальными временными и трудозатратами. Пилу ставят в специальное отверстие. Необходимо ослабить винт, зажимающий цепь и настроить нужный уровень заточки по таблицам или самому тупому зубцу. Процесс выполняется в соответствии с выбранными параметрами, после чего пила обрабатывается машинным маслом. Можно использовать две методики при заточке станком:

  1. Последовательное воздействие на зубцы один за другим, время от времени изменяя полярность.
  2. Зубцы затачиваются через один, сначала правый, а потом левый, что позволяет обойтись без изменения полярности.

Заточка цепи станком Источник instrumentgid.ru

Смотрите в видео инструкцию по заточке цепи бензопилы при помощи станка:

Почему цепь тупится

Есть несколько причин, по которым цепь быстро затупляется у неопытных пользователей. Преимущественно это происходит по следующим причинам:

  • Использование некачественного масла, не рекомендованного производителем;
  • Неправильная установка параметров, зазор между кромкой и ограничителем должен быть 0.7 мм;

  • Отсутствие смазки инструмента перед работой. Непосредственно перед каждым использованием смазывайте ведущую звёздочку маслом М8.
  • Нет нормального натяжения цепи, при установке она должна располагаться точно по пазам, находящимся на шине.

Технология PowerSharp

Если ваша цепь совместима с системой PowerSharp, то это значит, что удастся сэкономить время и силы. Заточка происходит без снятия с шины всего за несколько секунд. Комплектация системы включает:

  • заточное устройство;
  • абразивный брус;
  • пильная шина.

Разберёмся, как наточить цепь бензопилы с помощью PowerSharp всего за три шага:

  1. Установить цепь с шиной;
  2. Закрепить брус, устанавливаемый непосредственно на шину;
  3. Упереть конец пилы куда-нибудь и запустить оборудование на несколько секунд.

Заточка системой PowerSharpИсточник greenindustrypros.com

Соблюдение всех рекомендаций позволит избежать порчи цепи и провести операцию с соблюдением технологических требований.

Смотрите в видео, как заточить цепь бензопилы народными способами:

Коротко о главном

Надо постоянно следить за цепью и пользоваться экспертными рекомендациями при её заточке. Это необходимо, так как от этого зависит хороший распил древесины и удобство при работе с бензопилой.

Понять, что цепь затупилась, можно, если при распиливании от дерева летит пыль, а не древесные стружки, а также тот факт, что древесину тяжело пилить, цепь покрылась ржавчиной и потеряла блеск.

Заточка цепи бензопилы производится на специальном станке или ручным способом, а также при помощи болгарки. Во всех этих случаях нужно соблюдать технику безопасности.

Особенности заточки зубьев при помощи напильника

Заточка напильником начинается с правильного выбора диаметра устройства. Для цепей размером 1,3 мм используется напильник, диаметр которого составляет 4 мм. Для режущих зубьев размером 1,6 мм применяется напильник с диаметром 5,2 мм.


Затачивание при помощи круглого напильника

Подточка напильником нужно выполнять прямо на инструменте, предварительно зафиксировав шину в тисках, и включив ручной тормоз. Чтобы процесс происходил оперативно, нужно произвести заточку зубьев сначала с одной стороны под определенным углом, а затем с другой стороны. Начало проведения работ следует отметить мелом или маркером.


Виды напильников

Возвратно-поступательными движениями плоским напильником происходит удаление с зубьев ограничителей. Новичкам рекомендуется пользоваться специальным лекалом, которое крепится к шине, и остается только совершать возвратно-поступательные движения круглым напильником. Мастера с опытом осуществляют подточку при помощи только напильника, осуществляя возвратно-поступательные движения в количестве 1-2 раз для каждого зубца.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

  • бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
  • во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
  • стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
  • цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

  • лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
  • перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
  • ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Основные правила и порядок заточки

Устройство и форма зубьев

Прежде всего следует разобраться в устройстве зуба цепи, который и подлежит заточке. Зуб срезает древесину подобно рубанку. Он имеет сложную конфигурацию и необычную режущую поверхность – две кромки: одна из них боковая, а вторая – верхняя, слегка скошенная. Ограничитель зуба, высота которого меняется, регулирует толщину стружки. Конечно, наточить такие зубья гораздо сложнее, чем, например, кухонный нож.

Зубец бензопилы имеет более сложную форму, чем другие острые предметы, подлежащие заточке

При этом следует установить верный угол заточки цепи бензопилы. Понятно, что действовать одним напильником затруднительно, поэтому существуют разные вспомогательные приспособления, которые помогают придерживаться точных параметров заточки. Такие наборы продаются в комплекте с бензопилами, а также отдельно.

На схеме показаны углы наклона, которые необходимо соблюдать во время заточки

При заточке следует правильно выбрать расположение инструмента. Круглый напильник выбран не зря – из-за округлой формы внутреннего контура зуба. Край напильника должен быть выше режущей поверхности на 20% от его диаметра, а на выбор диаметра влияет длина шага цепи (обычно от 4 мм до 5,5 мм). Следует соблюдать порядок действий: сначала обрабатывают режущие зубья, затем – зуб-ограничитель.

Заточка режущих зубьев

Возникает вопрос: как заточить цепь так, чтобы все зубья были равномерно ровными и острыми? Работу облегчает применение металлического шаблона, который накладывают на цепь. Он устанавливается в строгом положении – по стрелкам, концы которых направлены по движению цепи. Основное давление приходится на передний край, с соблюдением угла наклона, который соотносится с длиной шага цепи.

Нужно стараться, чтобы на каждый зубец приходилось равное число движений. Зубья затачиваются по очереди: один – с левой стороны, следующий – с правой и так далее. Для удобства выполнения действий шину зажимают в тиски, а затем обрабатывают через зубец с одной стороны, затем так же с другой.

Во время заточки приспособление необходимо держать под определенным углом

Стачивание ограничителя

Работу регулирует шаблон, до уровня которого необходимо стачивать зуб-ограничитель уже не круглым, а плоским напильником. Положение шаблона «S» предназначено для мягкой древесины, «H» – для твердой. Если не применять шаблон, можно получить неправильный, низкий спил, от которого эффективность работы пилы резко снизится.

При обработке ограничителя стачивается выступающая часть, указанная на фото

Кое-что полезное для себя можно почерпнуть на этом видео:

Правильный уход за пилой – своевременная заточка зубьев, чистка, смазка – продлевают срок службы инструмента и увеличивает производительность труда.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Способы заточки цепных полотен бензопил

Различают три вида выполнения заточки цепного полотна бензопилы:

  • Ручная заточка;
  • На станке;
  • С помощью болгарки.

Наиболее популярен ручной способ, так как необходимые инструменты, как правило, есть у всех владельцев бензопил. Однако, не следует часто использовать этот способ, так как точно определить угол наклона сложно, а неправильная заточка приведет к быстрому выходу из строя самого инструмента.

Ручная заточка напильником в домашних условиях

Самым популярным способом заточки пилы является использование напильника или надфиля. Обычно используют 2 вида — круглый и плоский. Чем больше шаг цепи, тем больше диаметр напильника или надфиля. А плоский может быть любого размера, потому как используется для ограничителя. Обязательно используйте державку, которая предназначена для закрепления круглого напильника. С ее помощью подпиливание станет верным, так как будет соблюден угол заточки. Угол заточки колеблется у разных видов пил от 25 до 35 градусов.

Последовательность выполнения работ следующая:

Установить державку с напильником. Расположить стрелки на планке параллельно шине и проверить угол заточки.
Верхнее лезвие затачивается под углом 30°.
Выполняем заточку по направлению вперед. Движения должны быть легкими и не резкими

Важно помнить, что каждый зуб затачивается одинаковое количество раз.

Специалисты рекомендуют точить сначала одну сторону, а потом переходить к другой. Негативной стороной этого способа является то, что в случае неправильного выбора угла заточки, цепь во время работы будет уводить в сторону. А это негативно сказывается на результате работы и функциональность бензопилы в дальнейшем.

Профессиональная заточка на станке

Заточка на профессиональном аппарате является самой желательной, потому что отличается точностью выполнения работы. К тому же, для заточки не надо прилагать никаких усилий, машинка все сделает сама. Для того, чтобы обеспечить точность заточки, необходимо использовать идущие в комплекте линейки и транспортиры. Однако, покупка станка обойдется недешево. Можно сэкономить, обратившись в специализированную мастерскую по работе с деревом.

Заточка с помощью болгарки

Затачивание с помощью болгарки не рекомендуется для применения новичками, так как требует большого опыта и сноровки. Если выбрать неправильный угол, то можно запросто испортить цепь, повредив режущие элементы. Существует два способа заточки с помощью болгарки. Первый подразумевает снятие цепи с бензопилы. Мастер закрепляет болгарку неподвижно и действует только цепью, поднося каждое звено по отдельности.

При втором способе заточка выполняется непосредственно на бензопиле

Очень важно подобрать правильный диск — должны быть закругленные края. Важно, чтобы пила была надежно зафиксирована и не двигалась во время заточки

Технические характеристика зубьев цепи бензопилы

Первое, что бросается в глаза – это сложная геометрическая форма. Если обычный резец напоминает треугольник или сильно вытянутый овал, то зуб бензопилы намного сложнее. Он состоит из двух резцов, расположенных перпендикулярно друг другу. Первый резец похож на обычный зуб. Он необходим для того, чтобы сделать в дереве надрез. Далее в дело вступает второй резец, похожий на букву «Г». Такая форма необходима для того, чтобы равномерно выбирать из дерева стружку и делать широкий пропил, предохраняющий цепь от защемления.

Именно цепь бензопилы, а не зубья, является важнейшим критерием качественной и легкой работы. Поэтому рассмотрим ее устройство более подробно, так как причина падения производительности часто возникает в связи с несоответствием цепи поставленным задачам.

  • интервал шага,
  • количество звеньев,
  • их толщину,
  • планируемый спектр работ.

Интервал шага – это главный и основной критерий при выборе цепи. Выделяют цепи с шагом:

  • 1/4,
  • 0,325,
  • 3/8,
  • 0,404,
  • 3/4.

Шаг 1/4 является минимально допустимым. Цепь с таким шагом предназначена для выполнения простейших бытовых задач, таких как очистка плодовых деревьев, и не может применяться даже для заготовки дров.

Шаги 0,325 и 3/8 стандартны для большинства европейских и китайских производителей. Такой шаг позволяет выполнять достаточно широкий спектр работ, вплоть до спиливания достаточно толстых, более 2 м в диаметре, деревьев.

Шаги 0,404 и 3/4 применяются для производства промышленного оборудования. Если планируется использовать бензопилу для регулярной распиловки леса, заготовки толстых поленьев или работ, связанных со спиливанием деревьев, то выбор одного из этих шагов более, чем оправдан.

Между шагом цепи и производительностью существует прямо пропорциональная зависимость – чем больше шаг, тем крупнее зубья. Следовательно, распиловка выполняется легче и быстрее.

Чем больше звеньев, тем проще пилить. Поэтому их количество также имеет значение. Но еще важнее толщина. Выделяют зубья:

  • 1,1 мм,
  • 1,3 мм,
  • 1,5 мм,
  • 1,6 мм,

Для бытового потребителя оптимально подойдут зубья толщиной 1,3 мм, но если пилу планируется использовать для лесозаготовки, лучше взять 1,5 мм.

Если цепь на бензопилу отвечает заявленным требованиям, но производительность работы снизилась, значит пришло время для заточки. Во всех остальных случаях уместнее приобрести новую цепь.

Технические параметры цепей бензопил

Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.

Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

  • интервал шага;
  • количество звеньев;
  • их толщина;
  • планируемый вид и объём работ.

Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать

Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм

Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.

Заточка зубьев цепной пилы. Как заточить цепь бензопилы своими руками. Наборы и приспособления для заточки цепей

Прочитав эту статью, Вы поймете, почему и зачем необходимо затачивать пильную цепь и узнаете как это правильно делать. Самое подробное иллюстрированное руководство .

Любой режущий инструмент , в том числе и цепь бензопилы , изнашиваются в течении работы , – режущие элементы затупляются , цепью постепенно становится все сложнее и сложнее пилить ,даже если Вы не пилите по предметам , которые её быстро затупляют (камни , земля , металл и т .п .).

Пильная цепь тупится и от пиления древесины.

Чем сильнее затуплена цепь , тем больше усилия вам понадобиться при работе . Если ваша пильная цепь заточена верно , то она будет врезаться в дерево , как в масло , при даже незначительном нажатии на бензопилу . Если же этого не происходит и вы прикладывать существенные усилия при пилении древесины , то необходимо обратить внимания на режущие зубья и произвести заточку пильной цепи . Одним из важных критериев для определения необходимости заточки пильной цепи является состояние стружки , образующейся при работе бензопилы : если вместо крупной толстой пильной стружки (древесные чипсы ) образуется тонкая стружка или древесная мука это свидетельствует о необходимости заточки пильной цепи .

Работа затупленной цепью влияет как на оператора бензопилы , так и на сам агрегат . Человеку передаётся вибрация , которая увеличивается при использовании тупой цепи , также страдает и производительность пиления , а следовательно увеличивается расход топлива , изнашивается шина , сама цепь и приводной механизм .

Заточка пильной цепи может производиться различными инструментами: , заточным устройством FG4 и электрическим заточным устройством (станком). Процесс заточки для всех типов пильных цепей одинаковый.

Главный критерий, который должен быть соблюден – это выдержать необходимые углы заточки режущего зуба в соответствии с типом пильной цепи при использовании соответствующего диаметра напильника.

А – Угол заточки

Пильные цепи STIHL затачиваются с углом заточки 30°. Исключениями являются пильные цепи для продольной распиловки с углом заточки 10
°. Пильные цепи для продольной распиловки в обозночении имеют “X”.

В – Передний угол

При использовании предписанной державки напильника и диаметра напильника правильный передний угол получается автоматически.

Выбор диаметра напильника зависит от шага цепи. Обозначение шага цепи выгравировано в области ограничителя глубины реза каждого режущего зуба.

При применении предписанных напильников и/или заточных устройств углы А и В получаются автоматически.

Если Вы используете бензопилу в течение дня, подтачивайте её несколькими движениями напильника при каждой заправке, проще затачивать понемногу, но часто.

Заточка пильной цепи производится с помощью следующих заточных инструментов:

  1. соответствующего диаметра.
  2. (на зажимной державке напильника нанесены маркировки для угла заточки, для наилучшего результата рекомендуется применять направляющую для зажимной державки) или заточное устройство FG4 .

Алгоритм заточки пильной цепи.

  • Зафиксируйте положение шины и цепи, чтобы освободить обе руки, лучше всего использовать тиски на рабочем столе или .
  • Выберите заточной инструмент в соответствии с шагом пильной цепи.
  • Заблокируйте пильную цепь – защитное устройство для рук сдвиньте вперед, для дальнейшего протягивания пильной цепи устройство защиты рук потяните к трубчатой рукоятке.
  • Заточку производите часто, при этом будет сниматься лишь незначительной слой металла режущего зуба, для простой переточки достаточно произвести два-три движения напильником по каждому режущему зубу.

При заточке режущего зуба напильник необходимо направлять горизонтально (под прямым углом к боковой поверхности направляющей шины), соответственно заданным углам, которые выполнены в виде маркировочных линий на зажимной державке напильника. Зажимную державку напильника необходимо расположить на спинке режущего зуба и на ограничителе глубины реза.

  • Заточку выполняйте только наружу от себя, напильник снимает металл только при движении вперед, при движении назад напильник немного приподнимайте над кромкой режущего зуба.

  • Соединительные и ведущие звенья не затрагивайте.
  • Напильник регулярно поворачивайте для избежания одностороннего износа.
  • Контролируйте углы заточки .

  • Все режущие зубья следует затачивать на длину наиболее короткого режущего зуба, после заточки все режущие зубья должны иметь одинаковую длину. Если при эксплуатации бензопилы произошло касание пильной цепи с камнем или металлом, в результате чего повредилась верхняя режущая кромка одного или нескольких режущих зубьев, то целесообразно произвести заточку (калибровку) режущих зубьев на электрическом заточном устройстве в мастерской с соблюдением необходимых углов заточки.

Ограничитель глубины реза.

Ограничитель глубины реза определяет глубину врезания в древесину режущего зуба и соответственно толщину срезаемой древесной стружки, толщина стружки зависит от шага цепи. Режущий зуб работает по принципу рубанка.

Когда рубанок отрегулирован на минимальный вылет резца – он снимает очень тонкий слой древесины. То же самое происходит и с пильной цепью, если расстояние между ограничителем глубины реза и кончиком режущего зуба очень маленькое. Наряду с этим нельзя снимать слишком много с ограничителя глубины реза, тогда режущий зуб слишком глубоко будет врезаться в древесину, и будет возникать сильная тряска и вибрация при пилении. Вместе с этим увеличивается риск отскока и бензопила подвергается большим нагрузкам, что может вызвать разрыв пильной цепи.

При заточке режущего зуба расстояние ограничителя глубины реза уменьшается, т.к. рабочая длина лопатки режущего зуба при заточке уменьшается и соответственно происходит уменьшение зазора между ограничителем глубины реза и режущим зубом. Толщина стружки зависит от шага цепи.

Рекомендуется снимать ограничитель глубины реза после 3-5 заточек режущего зуба при обычном износе. После глубокой заточки цепи, попавшей на камень или металл необходимо проверить и высоту ограничителя глубины реза с помощью .

Проверка ограничителя глубины реза:

  • После заточки всех режущих зубьев установите на режущее звено. Если ограничитель глубины реза выступает над опиловочным калибром, то с помощью снимите ограничитель глубины реза до опиловочного калибра. Сточите, таким образом, все ограничители пильной цепи.

  • В заключение сточите под наклоном спинку ограничителя глубины реза параллельно нанесенной маркировке, при этом следите за тем, чтобы не сместилось назад наиболее высокое место ограничителя глубины реза.

  • Установите на пильную цепь – наивысшая точка ограничителя глубины реза должна находиться на одном уровне с опиловочным шаблоном.

Пильная цепь готова к работе!

На чтение 9 мин. Опубликовано 09.07.2019

Цепь бензопилы требует регулярного ухода и заточки. От этого зависит производительность работы инструмента, скорость износа и безопасность оператора. Определить необходимость обновления режущей кромки зубьев можно по наличию опилок на их поверхности, характерному тупому звуку во время пиления. Для наточки шины можно использовать электрический или ручной станок, УШМ, обычный напильник. Каждый метод имеет свои достоинства и недостатки, определенных навыков.

Структура и параметры цепи

Перед началом работы следует определить с основными характеристиками цепной гарнитуры. От этого зависит выбор метода заточки, инструмент и необходимость процедуры. На что обращать внимание:

  • Особенности звена . Оно состоит из основания, лопатки зубца, ограничителя глубины, двух лезвий. Следует внимательно осмотреть каждый элемент, выявить явные дефекты и механические повреждения – с ними нужно работать в первую очередь;
  • Угол лезвия . Именно он позволяет цепи распиливать древесину, определяет объем и форму древесной стружки. На нем не должно быть дефектов. Параметр верхнего лезвия варьируется от 50 до 60 о, торцевого – от 60 до 85 о;
  • Высота профиля шины может быть 0,625 мм или 0,762 мм . При обработке ограничителей следует попасть в данный диапазон, чтобы снизить вибрацию инструмента во время пиления.

Рисунок 1 – Разновидности пильных цепей

Вторые по значимости характеристики – тип металла и шаг цепи. Для мягкого и среднего по плотности материала подойдет обычный напильник, он отлично справится с заточкой. Для цепей из твердого металла с частым шагом звеньев (от 0,36 дюймов) рекомендуется использовать только станочный метод правки.

Важно ! Основные параметры гарнитуры и ее элементов можно найти в инструкции по эксплуатации. Подробная техническая спецификация всегда представлена на сайте производителя.

Когда необходима заточка?

Определить необходимость заточки зубьев цепи можно во время работы с деревом. Снижается скорость работы, инструмент издает характерные звуки. Типичные признаки затупленного лезвия:

  • пила не вгрызается в древесину, а перемещается с места на место, словно шлифовальная машинка;
  • при работе с твердыми породами гарнитура слабо входит в толщу бревна, приходится прикладывать механическое усилие;
  • стружка приобретает рыхлый вид, редко осыпается во время работы;
  • все части бензопилы нагреваются выше нормы, появляется запах подгоревшего масла.

У качественной цепи зубья должны иметь ровный металлический блеск. Не должно быть ржавчины, налета на любой из частей звена. Не рекомендуется эксплуатировать инструмент, если есть сколы, вмятины и другие механические повреждения режущей кромки.

Виды заточки пильных цепей

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

Как наточить с помощью специального оборудования?

Наиболее удобный способ заточки пилы – использование специальных инструментов и станков. Это позволяет быстро провести работу любой степени тяжести. Приобретая бензопилу, рекомендуется сразу купить шаблон для определения значений торцевого и верхнего лезвия, переднего угла кромки. Помимо этого, нужен напильник для устранения мелких недочетов.

Важно ! Весь необходимый инструмент в зависимости от выбранного метода нужно подготовить заранее. Это упростит выполнение работы, увеличит точность заточки.

На ручном станке


Рисунок 2 – Заточка на ручном станке

На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

На электрическом станке


Рисунок 3 -Электростанок для заточки пильной гарнитуры

Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В. При выборе устройства обращать внимание на следующие особенности:

  • наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
  • возможность коррекции угла заточки;
  • сменные шлифовальные круги в комплектации;
  • стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор. Для удобства и точности работы на всех моделях имеется измерительная шкала, с помощью которой можно оценивать степень заточки всех составляющих зубьев цепи.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Важно ! При использовании болгарки цепь следует постоянно смазывать маслом. Это поможет избежать слишком сильного стачивания режущей кромки, заусениц и других механических дефектов металла.

Угол заточки на станке

На качественном инструменте всегда есть разметка, с помощью которой можно оценить качество заточки. При работе нужно ориентировать на ее показатели, чтобы сохранить производительность гарнитуры. В таблице указаны основные характеристики зубьев в зависимости от шага цепи и особенностей звеньев.


Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Как правильно заточить вручную с помощью напильника?

Применение напильника – самый простой и бюджетный способ подправить остроту режущей кромки. Для процедуры потребуется и тиски для надежного закрепления шины в неподвижном состоянии. Выбор типа и диаметра напильника зависит от особенностей цепи, самой технологии процедуры.

Определение диаметра напильника

Заточку цепи проще проводить круглым напильником с державкой, диаметр которого подбирают в зависимости от особенностей шага звеньев. В таблице представлена информация для грамотного подбора инструмента.

Параметры напильника

Несмотря на простоту операции, с помощью напильника можно испортить качество шины. Полезные рекомендации по проведению заточки:


Требуется брать свежий напильник с выраженной абразией. Стертый инструмент увеличит продолжительность процедуры, снизит ее эффективность.

Как осуществить процесс своими руками в домашних условиях – пошаговая инструкция

Подправить цепь бензопилы с помощью напильника можно даже в домашних условиях. Важно правильно выбрать инструмент и соблюдать технологию. Пошаговый алгоритм:


Повторить манипуляцию с каждым звеном вплоть до отмеченной точки отсчета. Перевернуть цепь, аналогичным образом заточить все остальные зубья.

Важно ! При заточке бензопилы напильником следует сдувать металлическую стружку по мере ее появления. Это позволит оценить увидеть и остроту металла.

Особенности продольного и поперечного пиления

Требования к углу заточки зависят и от особенностей бензопилы, в зависимости от целей шина может быть для поперечного и продольного пиления. При втором варианте кромка должна быть очень острой, ее угол должен быть в диапазоне от 6 до 12 о, для поперечного – 25-30 о. Для продольных спилов цепь следует затачивать как можно чаще и качественно, износ зубьев может приводить к неровным спилам, снижению производительности и зажиму гарнитуры в древесины.

У компании Stihl разработаны специальные рекомендации для заточки шины напильником или шлифовальным кругом. Общий алгоритм работы остается аналогичным. В таблице приведены требования к выбору полотна диаметра в зависимости шага цепи.


Рисунок 7 – Зависимость размеров напильника от шага цепи Штиль

Есть полезные советы, чтобы провести заточку бензопилы быстро и эффективно. Общие рекомендации:

  • вначале требуется обкатать гарнитуру на слабых оборотах, это позволяет смазке попасть на каждый элемент шины;
  • цепь должна под напряжением, ослабление может привести к получению травм, особенно при использовании электрического станка;
  • гарнитуру рекомендуется править после каждой продолжительной работы инструмента, внимательно проверять зубья до начала пиления;
  • своевременно смазывать каждый элемент шины, что не только улучшает процесс работы с древесиной, но и снижает нагрузку на ротор, двигатель.

Глубину пропила, состояние режущей кромки и ограничитель нужно проверять после 3-4 заточек. Рекомендуется сверяться с шаблоном для конкретной модели гарнитуры.

Заточка цепи бензопилы – неотъемлемая часть работы с этим инструментом. Острота зубьев влияет на производительность и безопасность во время пиления. Для правки режущей кромки шины можно использовать электрический или ручной станок, в домашних условиях проще воспользоваться напильником. Следует учитывать особенности конкретной модели гарнитуры, измерять шаблоном каждый элемент.

Качество строительного инструмента – вопрос не просто эффективности, но и безопасности работы. Именно поэтому следует тщательно следить за состоянием рабочих частей любого инструмента и бензопилы в том числе. Необходимо своевременно затачивать цепь и при этом не обязательно обращаться к специалисту: можно осуществить весь процесс самостоятельно. Далее подробно о технологии заточки цепи бензопилы своими руками (прилагается видеоинструкция).

Заточка цепи на бензопиле: необходимость процедуры и тонкости ее осуществления

Чтобы не потратить свое время напрасно, необходимо точно знать, что цепь на бензопиле уже затупилась. Определить это достаточно легко. Так, хорошо наточенная пила мягко и быстро входит в дерево. Если чувствуется хотя бы малейшее сопротивление во время работы с деревом, это – первый признак того, что цепь уже затупилась и не следует затягивать с ее заточкой. Дело в том, что изношенность цепи может повлиять следующим образом на очень важные показатели:

  • уменьшается производительность инструмента;
  • расход топлива сильно увеличивается;
  • звенья цепи испытывают перенагрузку, тем самым сокращается срок эксплуатации инструмента.

Бензопила

Чтобы должным образом осуществить заточку цепи бензопилы, необходимо иметь особую сноровку, а она может появиться лишь в том случае, если имеется представление об особенностях строения пилы. Дело в том, что зубья цепи отличаются достаточно сложным и необычным строением, соответственно, процесс заточки превращается в достаточно кропотливое дело.

Итак, край цепи густо покрыт зубьями, которые имеют 2 кромки: верхнюю и боковую. Одно звено цепи представлено основанием, лопаткой и ограничителем глубины.

То, насколько быстро цепь пилы затупится, зависит напрямую от нагрузки на инструмент и условий, в которых осуществляется работа. Так, достаточно лишь пару раз попасть пилой по камню или земле и придется точить цепь.

Оптимальные способы заточки цепи бензопилы

Существует несколько способов заточки бензопил, каждый из которых имеет свои преимущества и особенности. Далее детально о каждом из них.

Заточка напильником

Заточка напильником – один из наиболее распространенных, простых и эффективных способов заточки пилы. Чаще всего в специализированных магазинах продаются готовые наборы (иногда вместе с пилой) для заточки электро- и бензопил. Простейший набор состоит из следующих элементов:

  • напильника цилиндрической формы, установленного в державку;
  • плоского напильника;
  • крючка и шаблона для определения нужной глубины ограничителя.

Заточка с помощью напильника

Действовать напильником для заточки зубьев цепи следует осторожно, плавно, без излишнего давления на инструмент. Перед началом работы желательно закрепить шину. После этого можно приступать к работе. Итак, устанавливаем державку на затачиваемый зуб, удерживаем ее в одном положении и слегка прижимаем напильник к затачиваемой кромке. После этого делаем несколько плавных движений от себя.

Повторяем процесс аналогичным образом со всеми остальными зубьями. При этом следует помнить о том, что все зубья должны быть заточены одинаково. Добиться этого можно, применяя для заточки каждого зуба одинаковую силу и осуществляя при этом равное количество движений.

Совет. Во время процесса заточки зубьев цепи необходимо периодически поворачивать напильник по кругу. Это позволит избежать сильно выраженного износа точильного инструмента с одной стороны.

Заточка болгаркой

Данный способ считается одним из самых простых и доступных, но с одной оговоркой: при наличии под рукой болгарки и умении ею пользоваться. В противном случае, процесс заточки может быть не таким уж и простым.


Заточку можно провести с помощью болгарки

Особенность данного метода заточки состоит в том, что цепь не нужно снимать с пилы во время заточки ее зубьев. Для заточки следует подготовить уже использованный ранее диск по металлу толщиной около 2,5 мм.

Болгарка должна быть выставлена на минимальные обороты, а сам процесс необходимо осуществлять, постепенно двигаясь по порядку от одного зуба к другому.

Заточка на станке

К сожалению, в некоторых случаях недостаточно ручного способа заточки зубьев. Это происходит в том случае, когда пила использовалась столь часто и без оглядки на последствия неаккуратного использования, что кромка лезвия превращается в нечто бесформенное. Именно для таких случаев оптимальным вариантом можно считать станок.

Для заточки зубьев цепи чаще всего используют один из следующих типов станков:

  • Ручной станок. Это скорее особое приспособление, нежели станок. Рабочая часть ручного станка схожа с лучковой пилой, правда, используется здесь напильник цилиндрической формы. Механизм такого станка довольно непрост, но при тщательной настройке способен совершить процесс заточки точнейшим образом.

Станок для заточки пилы
  • Электрический станок. Заточку осуществляет непосредственно абразивный диск, встроенный в станок. Автоматическая настройка позволяет задать оптимальные параметры быстро и наилучшим образом. Дополнительно к станку в некоторых случаях идет защитная маска, которая предотвратит попадание в глаза искр и стружки.

Вот и все, что необходимо знать, для того чтобы быстро и грамотно осуществить заточку цепи. Удачи!

Как быстро заточить цепь бензопилы: видео

Всем привет! В этой статье я расскажу, как наточить цепь бензопилы в домашних условиях.

Для этого дела следует использовать специальный инструмент для заточки цепи бензопилы — круглый напильник подходящего диаметра либо электрический станок.

Заточку напильником правильнее называть правкой. Напильником цепь точат с помощью шаблонов с жесткой фиксацией или без нее. В случае с жесткой фиксацией, если цепь не пройдет случайно, например, по гвоздям, то можно обойтись совсем без заточек на электрическом станке. При использовании напильников без жесткой фиксации через 8-10 правок следует заточить цепь на электрическом станке, так как происходит постепенное сбивание углов реза даже, если и правка осуществлялась человеком с самой твердой рукой.

Точить цепь на электрическом станке сразу, как только она слегка затупилась, не рекомендуется, так как при такой заточке «съедается» достаточно большая часть режущего зуба — цепь в таком случае прослужит намного меньше, чем могла бы. Заточку на станке также нужно проводить, если цепью прошлись, например, по тем же гвоздям. В этом случае напильником выправить зуб вряд ли получится.

Как заточить цепь бензопилы напильником

Для того чтобы заточить цепь на бензопиле напильником, потребуются, собственно, сам круглый напильник нужного диаметра, шаблон для правильного определения угла заточки, а также шаблон и плоский напильник для стачивания ограничителя глубины пиления (направляющего зуба).

1. Не снимая цепь с бензопилы, прикладываем круглый напильник к режущему зубу, соблюдая нужный угол заточки, и проводим по зубу 2-3 раза в направлении «от себя». Если прижимать напильник к зубу при его движении в направлении «к себе», он завальцуется и перестанет точить. Поэтому, чтобы правильно заточить, прижимаем его только при движении «от себя».

Правильность угла при заточке с помощью нефиксирумого шаблона смотрим по риске, нанесенной на него — она должна быть параллельна шине бензопилы. Угол заточки должен быть в 30, градусов для поперечного пиления, и в 10 градусов для продольного. Удобнее сначала заточить все зубья цепи, смотрящие в одну сторону, а потом пройтись по зубьям, смотрящим в противоположную сторону.

При использовании жестко фиксируемого направляющего шаблона он закрепляется на шине бензопилы и не дает напильнику уйти в сторону — качество правки в таком случае, как было сказано в начале, не страдает от дрожания руки. Далее выставляется нужный угол и остальные действия происходят также, как и с нефиксируемым шаблоном.

Стоит еще заметить, что есть такие приспособления для правки напильником, при использовании которых цепь нужно будет снять с бензопилы.

2.Теперь берем шаблон и плоский напильник для стачивания направляющего зуба. Для этого указанный шаблон кладем поверх режущего зуба так, чтобы направляющий зуб выступал в имеющуюся на шаблоне прорезь. Плоским напильником стачиваем торчащую за пределы шаблона часть направляющего зуба. Это делается для соблюдения требуемой разницы по высоте между режущим и направляющим зубом в 0,65 мм. Обычно такую процедуру нужно проводить после уже 4-6 правок, поскольку напильником за одну-три правки режущий зуб не сильно стачивается, чтобы намного уменьшиться по высоте.

Диаметры напильников для цепей с определенным шагом:

3/8″P — 4 мм

0,325″ — 4,8 мм

3/8″ — 5,2 мм

0,404″ — 5,5 мм

Заточка цепи бензопилы на станке

Когда заточка цепи для бензопилы осуществляется электрическим станком, ее снимают с самой бензопилы. Далее все будет зависеть от вида станка. Есть такие разновидности, которые вообще не требуют участия человека в процессе заточки, но такие аппараты слишком дорогие. Обычно же процесс выглядит следующим образом.

Цепь устанавливается в имеющуюся прорезь на станине станка направляющим зубом в сторону оператора. Далее станина поворачивается под тот угол, под который нужно произвести заточку — для этого на ней должны быть нанесены риски. Специальным упором, который прикладывается к тыльной стороне режущего зуба, сам зуб подгоняют под рабочий диск так, чтобы при его опускании «съедалось» как можно меньше от зуба, но при этом, чтобы его заточка была произведена полностью, без оставления ямок и впадин.

Желательно найти на цепи самый «съеденный» зуб, выставить упор под него, и заточить все остальные зубья по этой настройке. Однако с этим мало кто заморачивается. Обычно выравнивают по первому попавшемуся зубу и точат по нему все остальные. А если попадется зуб, которому такая настройка не обеспечивает полной заточки, то выравнивают по нему, и далее точат оставшиеся звенья по новой настройке. Но, повторимся, правильно настраивать станок именно по самому маленькому зубу на цепи бензопилы.

Следует также настроить максимальную глубину, на которую будет опускаться рабочий диск. Это делается с помощью регулятора, который обычно находится на задней части станка.

Точим зубья, подводя каждый под рабочий диск, при этом не забываем поджимать каждое затачиваемое звено специальным боковым зажимом, чтобы оно не «гуляло».

Так проходят сначала по зубьям цепи, направленным в одну сторону, а затем для другой стороны снова настраивают станок по наименьшему зубу и затачивают зубья на этой стороне.

Чтобы не начать точить зубья по второму кругу, можно первый затачиваемый зуб пометить маркером.

После осуществления такой заточки нужно опять же пройтись по ограничителям глубины пиления (направляющим зубьям) плоским напильником с соответствующим шаблоном для придания необходимой разницы по высоте между направляющим и режущим зубом на звене.

Таким образом, чтобы правильно заточить цепь на бензопиле, следуйте указанным выше инструкциям и все у вас получится.

Надежное функционирование бензопилы, как и любого другого механизма, во многом зависит от исправности всех составляющих его конструкцию элементов. Качество и скорость распила древесины определяется остротой рабочей цепи, приводимой во вращательное движение двухтактным двигателем внутреннего сгорания.

Интенсивное использование инструмента приводит к стачиванию режущих кромок цепи, в результате эксплуатационные характеристики и производительность работы снижаются. Заостренные элементы стачиваются особенно сильно при соприкосновении с почвой и находящимися в ней камнями и другими твердыми включениями.

Цепь в хорошем состоянии обеспечивает быструю резку древесины

Почему и как часто надо точить цепь бензопилы

Затупленная цепь бензопилы оказывает отрицательное воздействие на всю конструкцию инструмента вследствие того, что при эксплуатации с таким рабочим элементом он подвергается значительно большим нагрузкам, чем расчетные. Это обусловливается тем, что при работе тупой цепью нужно прилагать значительные физические усилия для втягивания полотна в полосу реза. Быстро наступает усталость, снижается производительность труда.

При этом в полтора раза увеличивается расход бензина, происходит ускоренный износ сопрягаемых поверхностей движущихся частей деталей механизма. Бензопила начинает вибрировать и стремится вырваться из рук при работе.

Опилки получаются очень мелкие, часто они приобретают черный цвет, так как древесина обугливается при трении о тупую поверхность. Может появиться стук в цилиндро-поршневой группе двухтактного двигателя внутреннего сгорания.
Разные типы цепей имеют схожие элементы

Эти признаки указывают на необходимость срочной заточки бензопилы. При интенсивном использовании данную процедуру нужно производить несколько раз в течение рабочего дня. По мнению специалистов, правильно и своевременно выполняемая заточка цепи продлевает срок службы инструмента на несколько лет. Для выполнения большого объема работы острая цепь более важна, чем хороший двигатель.

Общие правила заточки цепей

Общим правилом выполнения этой манипуляции является точное расположение используемого инструмента относительно режущих зубьев. Конфигурация их внутренней части представляет собой окружность, поэтому заточку производят напильником круглой формы. Сечение инструмента определяется размерными характеристиками цепи. Величина ее шага обычно варьируется от четырех до пяти с половиной миллиметров, исходя из этого, подбирается нужное сечение напильника.

Правила заточки предусматривают расположение инструмента под прямым углом к вертикальной плоскости обрабатываемой поверхности, величина угла горизонтального направления может быть десять или тридцать градусов, в зависимости от конфигурации режущего зуба. Над обрезом цепи напильник должен выступать на двадцать процентов величины своего диаметра.


Набор для заточки поможет наточить цепь бензопилы вручную

Эти условия довольно трудно обеспечить при применении только одного напильника, потому для выполнения этой операции довольно часто применяются специальные наборы. Они чаще всего входят в комплектацию механизма или приобретаются в специализированных магазинах.

Как правильно наточить цепь напильником

Правильно точить цепь напильником помогает установка бензопилы горизонтально на плоскую поверхность. Затем при помощи визуального осмотра определяется наличие видимых дефектов цепи, после чего она натягивается и стопорится тормозной системой. Для удержания полотна при работе под него помещается подставка из подручных материалов, или оно закрепляется входящей в комплектацию струбциной заводского изготовления.

Движение напильника производится от внутреннего края режущего зуба наружу. Инструмент располагается вдоль заводской метки, обозначающей правильный угол заточки. Для удобства выполнения процедуры обрабатываемый элемент должен располагаться приблизительно по центру цепи, затем тормоз отпускается, полотно передвигается и вновь фиксируется для того, чтобы наточить следующий участок цепи.


При заточке напильником необходимо зафиксировать цепь и обеспечить правильное движение инструмента

Рекомендовано выполнять одинаковое количество ходов напильника для заточки всех режущих элементов, но часто оказывается, что изношенность их различна, поэтому это не всегда возможно. Для облегчения выполнения работы применяются удерживающие устройства с обозначенными на них стандартными углами заточки.

Постоянно затачивать зубья цепи напильником не рекомендуется по следующим причинам:

  • может возникнуть разбалансированность в работе механизма вследствие неравномерной обработки режущих элементов;
  • стачивается большое количество металла;
  • зубья теряют правильную геометрическую форму;
  • существует риск разрыва цепи с течением времени.

Очевидно, что освоить процесс заточки вручную без опыта непросто. Рекомендуем к просмотру видеоролик, демонстрирующий процесс работы напильником.

Наборы и приспособления для заточки цепей

Существует множество приспособлений для выполнения качественной и быстрой заточки цепи. Широко применяемый набор включает в себя напильник круглой формы с приспособлением для его удерживания, напильник плоской формы с размерным шаблоном, используемым для обработки глубинного ограничителя, и крючкового очистителя опилок, забившихся в промежутки между элементами полотна.

Разметка на приспособлении для удержания круглого напильника обеспечивает его верную ориентацию относительно обрабатываемого режущего элемента. Держатель и сечение инструмента подбираются таким образом, чтобы напильник возвышался сверху обрабатываемой поверхности на одну пятую величины своего диаметра.


Приспособления для заточки цепи улучшат качество работы

Сохраняя нужное положение держателя и прижимая инструмент к кромке зуба без излишних усилий, совершаются возвратно-поступательные движения, при этом напильник нужно регулярно проворачивать во избежание износа его поверхности с одной стороны.

Необходимо добиться того, чтобы все режущие элементы были одинакового размера, иначе движение цепи будет отличаться неустойчивостью.

Для этого они обтачиваются по конфигурации самого маленького зубца, сначала – в одном направлении, потом – в другом. Затем выполняется обработка ограничителя глубины реза. Для этого на нем размещается шаблон стандартного размера, и выступающую в щель часть пластины спиливают плоским напильником. Наборы для заточки цепей с другой комплектацией имеют аналогичный способ использования. Пусть видеоролик поможет Вам заточить цепь бензопилы с применением таких приспособлений.

Электрические и ручные станки для заточки

Качественная заточка цепи напильником не всегда возможна при длительной эксплуатации механизма без регулярного технического обслуживания или при частом соприкосновении зубцов с камнями и другими твердыми частями грунта, при которых они значительно деформируются и теряют свою форму. В этом случае применяются электрические и ручные станки. Первые оборудуются кругами для заточки, приводящимися во вращение энергией электрического тока, вторые представляют собой разновидность механических приспособлений.

Принцип действия ручных станков для заточки напоминает пилу лучкового типа, в которой вместо полотна укрепляется напильник круглого сечения соответствующей длины. Довольно замысловатое устройство при механической настройке дает возможность расположить инструмент с нужной ориентацией к контрольному зубцу наименьшего размера, который затачивается несколькими движениями.


Станки гарантируют скорость и качество заточки цепи бензопилы

Параметры угла заточки сохраняются при коррекции следующего режущего элемента, таким образом, быстро и качественно выполняется не только заточка, но и правка цепи под единый размер зубцов. Для обработки ограничителя ручным станком необходимо вместо напильника круглой формы вставить плоский инструмент.

Существенно облегчает и упрощает процесс выполнения работы применение электрического станка. Угол заточки на этом агрегате обеспечивается точной системой настройки, позволяющей подвести точильный круг с выверенной ориентацией непосредственно к режущей кромке обрабатываемой поверхности, при этом осуществляется автоматическая фиксация шины.

Как точить цепь с помощью болгарки

Применение болгарки в качестве инструмента для заточки цепи сопряжено с некоторыми сложностями. Для выполнения этой работы машинкой необходимо произвести следующие манипуляции:

  • оставить цепь на шине;
  • на шлифовальной машине установить диск по работе с металлом;
  • поместить между цепью и шиной блокиратор;
  • заточить зубья, поднося их к режущей кромке диска;
  • подтянуть цепь после выполнения процедуры.

Болгарка облегчит работу, но качество и безопасность – сомнительны

При этом процессе очень сложно выдерживать необходимый угол заточки, поэтому зубцы могут отличаться конфигурацией поверхности, что отрицательно скажется на дальнейшей эксплуатации инструмента. Для выполнения этой работы нужны верный глаз и твердая рука.

Кроме этого, существует риск повреждения режущим диском шлифовальной машины соединительных элементов цепи, это может привести к ее расклепке под нагрузкой и резкому вылету в произвольном направлении.

Заточка цепи с помощью болгарки может привести не только к финансовым потерям, но и к серьезным травмам, поэтому лучше использовать более безопасные методы выполнения данной процедуры.

Заточить режущую гарнитуру бензопилы при кажущейся сложности вполне возможно своими руками. Нужные навыки приобретаются с течением времени довольно быстро, необходимо только обязательно соблюдать требования техники безопасности при выполнении этой работы, особенно если используется болгарка.

Как точить цепь пилы ратфилем

Как заточить цепь бензопилы напильником

Для того чтобы заточить цепь на бензопиле напильником, потребуются , собственно, сам круглый напильник нужного диаметра, шаблон для правильного определения угла заточки, а также шаблон и плоский напильник для стачивания ограничителя глубины пиления (направляющего зуба).

Заточной набор: круглый напильник с шаблоном, плоский напильник, шаблон для стачивания ограничителя глубины пиления

1. Не снимая цепь с бензопилы, прикладываем круглый напильник к режущему зубу, соблюдая нужный угол заточки, и проводим по зубу 2-3 раза в направлении «от себя». Если прижимать напильник к зубу при его движении в направлении «к себе», он завальцуется и перестанет точить. Поэтому, чтобы правильно заточить, прижимаем его только при движении «от себя».

Заточка напильником без жесткой фиксации

Правильность угла при заточке с помощью нефиксирумого шаблона смотрим по риске, нанесенной на него — она должна быть параллельна шине бензопилы. Угол заточки должен быть в 30, градусов для поперечного пиления, и в 10 градусов для продольного. Удобнее сначала заточить все зубья цепи, смотрящие в одну сторону, а потом пройтись по зубьям, смотрящим в противоположную сторону.

При использовании жестко фиксируемого направляющего шаблона он закрепляется на шине бензопилы и не дает напильнику уйти в сторону — качество правки в таком случае, как было сказано в начале, не страдает от дрожания руки. Далее выставляется нужный угол и остальные действия происходят также, как и с нефиксируемым шаблоном.

Заточка цепи напильником с жесткой фиксацией

Стоит еще заметить, что есть такие приспособления для правки напильником, при использовании которых цепь нужно будет снять с бензопилы.

Правка цепи напильником со снятием ее с бензопилы

2.Теперь берем шаблон и плоский напильник для стачивания направляющего зуба. Для этого указанный шаблон кладем поверх режущего зуба так, чтобы направляющий зуб выступал в имеющуюся на шаблоне прорезь. Плоским напильником стачиваем торчащую за пределы шаблона часть направляющего зуба. Это делается для соблюдения требуемой разницы по высоте между режущим и направляющим зубом в 0,65 мм. Обычно такую процедуру нужно проводить после уже 4-6 правок, поскольку напильником за одну-три правки режущий зуб не сильно стачивается, чтобы намного уменьшиться по высоте.

Стачивание ограничителя глубины пиления (направляющего зуба)

Диаметры напильников для цепей с определенным шагом:

3/8″P — 4 мм

0,325″ — 4,8 мм

3/8″ — 5,2 мм

0,404″ — 5,5 мм

Этапы проведения правильной заточки цепи

Вне зависимости, каким инструментом осуществляется затачивание режущего элемента цепи, при работе нужно придерживаться определенной последовательности действий. Правильная заточка напильником осуществляется следующим образом:

  • Цепь надеть на пилу, и закрепить ее специальным зажимом.
  • Надеть приспособление на шину. Имеющие прорези помогут задать правильный угол заточки.
  • Напильник нужно вставить в отверстия, чтобы он плотно прилегал к режущему краю.
  • Зуб с которого начнется заточка необходимо пометить, чтобы не запутаться во время работы.
  • Необходимо сделать одно или два движения «от себя».
  • Зажим ослабевает, начинает передвигаться по шине в обратном направлении, то есть «от себя».
  • Затем напильник снова вставляется в отверстия, процедура повторяется.

Следует максимально соблюдать правила безопасности, не работать с незакрепленным инструментом.

Заточка зубьев пилы станком и напильником не сильно различаются. Работа на станке включает в себя следующие этапы:

  • Режущий компонент фиксируется на станке.
  • Станок включается в розетку, двигатель, закрепленный в подвижной каретке, начинает вращаться.
  • Заточник опускает подвижную каретку вниз при помощи специальной рукоятки.
  • Вращающийся диск станка прижимается к режущей кромке, и затачивает ее.
  • Заточник поднимает каретку вверх, крепление ослабевает, элемент прокручивается по направляющей по принципу «через зуб».

Цепи электрических и бензиновых пил затачиваются также многими народными способами. Например, при помощи шуруповерта или дрели. Такое затачивание осуществляется довольно быстро, но не качественно, так как не соблюдается угол заточки.

Пильная цепь должная быть всегда хорошо заточенной

Важно обладать не только навыками работы с инструментом, но и соблюдать правила ухода

Важно! Чтобы продлить срок эксплуатации пилы до последующей операции заточки, надо следить за правильным натяжением цепи. Если цепка сильно натянута или провисает, то сцепление быстро изнашивается, и происходит разрыв цепных звеньев

Так же рекомендуется иногда переворачивать пильную направляющую, следить за качеством масляной смазки и подтягивать соединительные компоненты

Если цепка сильно натянута или провисает, то сцепление быстро изнашивается, и происходит разрыв цепных звеньев. Так же рекомендуется иногда переворачивать пильную направляющую, следить за качеством масляной смазки и подтягивать соединительные компоненты.

Правильная эксплуатация бензиновой или электрической пилы позволит не только продлить ее срок службы, но и проводить все работы быстро и продуктивно. Качественная заточка цепного механизма с соблюдением всех рекомендаций станет одни из способов бесперебойной работы нужного инструмента в быту.

Устройство зубьев

Прежде чем рассматривать, как точить цепь бензопилы, необходимо понимать саму ее конструкцию и принцип действия .

Непосредственно сама цепь не режет дерево — она служит основой для специальных режущих звеньев, двигая их с большой скоростью по древесине, при этом звено с помощью своих лезвий уже режет дерево. Само звено включает в себя следующие элементы:

  • Основание, которое крепится к цепи.
  • Лопатка зуба с двумя режущими кромками
  • Органичитель глубины, контролирующий глубину врезания лезвия. От расстояния между ограничителем и верхним лезвием напрямую зависит эффективность работы бензопилы.
  • Торцевое лезвие
  • Верхнее лезвие.

Так как лезвия располагаются под определенными углами, перед тем, как наточить цепь бензопилы, нужно знать, как правильно установить эти углы. Иначе эффект от заточки будет минимальным, а зачастую вы сделаете еще хуже.

Как заточить цепь бензопилы?

В данной статье мы с вами будем разбираться с тем, как заточить цепь бензопилы. Нужно сказать, что заточка цепей бензопил, пожалуй, несколько труднее, чем хоть какого другого режущего инструмента. К тому же высококачественная заточка вероятна только при условии, что у вас имеются особые приспособления для заточки. С их и начнем, а потом разглядим также и автоматические системы заточки бензопил.

И как правильно заточить цепь бензопилы?


Если в процессе работы пошла неоднородная стружка. огромное количество пыли и опилки имеют игло-подобную форму это верный символ что цепь необходимо заточить. Нужна заточка цепи бензопил своими руками.

Режущие звено это достаточно непростая по собственной структуре деталь пильной цепи.

Пильня цепь состоит из 2-ух частей :

ограничитель глубины пропила

редущий елемент с с конурным углом резания Г- образной формы.

На свойства режущего звена оказывают влияние последующие причины :

угол заточки верхней грани

режущий угол

угол боковой грани

высота ограничителя глубены.

В процессе заточки цепи необходимо принимать во внимание все перечисленный выше причины. Маленькое отклонение может вызвать излишние хлопоты

Какие инструменты необходимы для того, чтоб собрать инструмент для заточки цепей бензопил своими руками?

Все просто :

круглый ратфиль

тонкий ратфиль

комбинированый шаблон (есть в продаже в строй супермаркетах)

тиски (лучше)

Вуаля. У нас практически готово устройство для заточки цепей бензопил.

Как заточить цепь бензопилы? До боли просто.Для начала зажимаем пилу в тиски. Начинаем заточку с режущих зубьев. Дальше стоит наложить на цепь шаблон для заточки. На шаблонь есть стрелки, они должны указывать в сторону вращения цепи. Затачивание делайте плавным движениями,движение вперед должно осуществляться под углом к шиле бензопилы. Угол наклона избираем зависимо от шага цепи. Каждый зуб должен быть заточен идиентично. Тоесть количество движений должно быть приблизительно сопостовимо. Необходимо затачивать поочереди, один зуб справа и один слева.

Принципиально: после того как вы зажмете шину в тиски, то проще поначалу заточить с одной стороны каждый 2-ой зуб и после каждый 2-ой зуб с оборотной стороны.

Наложите шаблон для зуба ограничителя и ратфилем (плоским) заточите зуб ограничителя до уровня шаблона. Шаблон имеет несколько положений, а конкретно целых два:

H- hard для жестких пород дерева (типа дуб)

S soft для более мягеньких пород.

Принципиально: зуб-ограничитель нельзя затачивать без шаблона, это приведет к тому. что вы спилите очень глубоко, в таком случае цепь начнет резать очень толстый слой дерева. В свою очередь, это усилит отдачу, понижает точность и аккуратность спиливания.

Зубья цепи должны быть заточены идиентично (в длину).Ориентир для этого длина самого зуба, который затупился. Необходимо измерить длину козырька тупого зубца. Угол меж лезвием и боковушкой поменять не стоит. По всем эталонам угол должен быть девяносто градусов.

При заточке зуба его отверстие расширяется изнутри, необходимо смотреть, чтоб основание было горизонтально.

Ратфиль необходимо подбирать для каждой цепи персонально.К примеру, низкопрофильные цепи точат ратфилем четыре мм.

Если для вас по некий причине не охото проводить заточку самому, в продаже есть устройства и особый инструмент. чтоб верно заточить цепь бензопилы самому с наименьшими затратами времени.

К примеру заточные станки. которые крепятся на шину :

Либо электронный станок:

Ответ на вопрос как заточить цепь бензопилы , также найден :

Лучшие цены на технику и инструменты. Особенности сервисного обслуживания бензопилы


Зуб бензопилы обладает сложной формой из 2-ух кромок: скошенной под углом верхней и боковой

Такое строение зуба просит осторожности и аккуратности при проведении работ. Когда цепь бензопилы нужно точить, возникают последующие признаки:

  • пила начинает передвигаться из стороны в сторону;
  • понижается скорость и эффективность работы;
  • изменяется внешний облик и конфигурация стружки.

Нет определенных сроков и режимов неотклонимой заточки цепи бензопилы. Все находится в зависимости от интенсивности использования техники и ее начальных многофункциональных черт. За ранее исследовав главные условия и правила проведения работ, в принципе, хоть какой человек сумеет произвести заточку в самые сжатые сроки. Следует не только лишь выяснить, как заточить цепь бензопилы, да и приготовить особые приспособления, выбор которых находится в зависимости от приоритетной технологии работы и типа оборудования.

Технические параметры цепей бензопил

Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.

Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

  • интервал шага;
  • количество звеньев;
  • их толщина;
  • планируемый вид и объём работ.

Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать

Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм

Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.

Как правильно заточить вручную с помощью напильника?

Применение напильника – самый простой и бюджетный способ подправить остроту режущей кромки. Для процедуры потребуется и тиски для надежного закрепления шины в неподвижном состоянии. Выбор типа и диаметра напильника зависит от особенностей цепи, самой технологии процедуры.

Определение диаметра напильника

Заточку цепи проще проводить круглым напильником с державкой, диаметр которого подбирают в зависимости от особенностей шага звеньев. В таблице представлена информация для грамотного подбора инструмента.

ШагДиаметр напильника
0,252×2
0,3252×2,4
0,3752×2,6
0,4042×2,75

Параметры напильника

Несмотря на простоту операции, с помощью напильника можно испортить качество шины. Полезные рекомендации по проведению заточки:

Как осуществить процесс своими руками в домашних условиях – пошаговая инструкция

Подправить цепь бензопилы с помощью напильника можно даже в домашних условиях

Важно правильно выбрать инструмент и соблюдать технологию. Пошаговый алгоритм:

  1. Зафиксировать шину тисками, чтобы ее верхняя часть была в горизонтальной плоскости.
  2. Отметить маркером или нитроэмалью самый короткий зуб – он будет служить точкой отсчета.
  3. Завести поверхность круглого напильника за главную режущую кромку, прижать его по всей линии. За счет державки он автоматически примет необходимое положение.
  4. Не меняя угла, 3-4 раза провести инструментом по скошенной поверхности. При необходимости повернуть напильник вокруг своей оси, чтобы добиться необходимой остроты.
  5. Проверить высоту ограничителя специальным шаблоном, скорректировать заточку плоским напильником.

    Рисунок 6 – Заточка цепи своими руками с помощью напильника

Повторить манипуляцию с каждым звеном вплоть до отмеченной точки отсчета. Перевернуть цепь, аналогичным образом заточить все остальные зубья.

Видео: Как Точить Цепь Бензопилы Напильником Круглым Видео

Обязательно включите тормоз цепи, чтобы избежать травм при заточке бензопилы.

Следующий этап. прямая заточка зуба. Для этого дисковая пила перемещается изнутри зуба наружу.

На этом этапе очень важно поддерживать правильный угол заточки. Стандартный угол составляет тридцать градусов от перпендикулярного положения файла к плоскости шины

Как позиционировать это показано на фото ниже.

В процессе заточки бензопил для нестандартной резки, например, продольной. Заостренный угол меняется на менее острый. Обычно это не более 10 °. В таких случаях для контроля угла заточки используются держатель, ручные станки или измеритель подачи.

Некоторые производители бензопил делают специальные отметки на верхней поверхности зуба, чтобы облегчить заточку и указать максимально возможную заточку.

Держа файл параллельно метке, вы можете быть уверены, что правильный угол сохраняется.

Количество рабочих движений с файлом должно быть одинаковым для каждого зуба. Равномерно шлифует все зубы.

В процессе выпрямления цепи сначала необходимо шлифовать зубья с одной стороны, а затем с другой, что удобно, поскольку нет необходимости постоянно менять свое положение относительно бензопилы.

После заточки рабочих зубьев необходимо отрегулировать высоту ограничительного зуба с помощью плоского напильника. Для этого манометр размещают на цепи так, чтобы ограничительный зуб совпадал с его прорезью, после чего выступающая часть полируется напильником. Эта процедура выполняется для всех удерживающих зубов.

Использование роликового инструмента


Заточное устройство, которое позволяет быстро и точно исправить зубы, состоит из небольшого направляющего рисунка, который имеет два ролика.

Установив устройство на шине, вы можете заточить зубья бензопилой, даже не имея опыта подобных операций.

Советы


Для тех, кто только что научился точить бензопилу самостоятельно, будет полезно рассмотреть несколько основных советов для правильной работы.

  1. Во время любых манипуляций с цепью двигатель должен быть выключен, и ни в коем случае нельзя заострять цепь бензопилы на свернувшейся пыли.
  2. Перед шлифовкой до нормальной работы цепь должна быть затянута.
  3. Цепной тормоз должен быть в рабочем положении при ношении.
  4. При заточке цепи используйте перчатки для защиты от порезов с острыми зубцами.
  5. Сохранение одинакового количества движения на файле гарантирует равномерное шлифование всех зубов.

Ниже вы можете увидеть, как обострить цепочку бензопилы с помощью файла на видео, подробно описав, какие файлы использовать. Какое самое лучшее место для бензопилы. И конечно, как шлифовальный инструмент должен располагаться относительно пилы.

В заключение я хотел бы указать на основные преимущества повышения резкости файлов по сравнению с выпрямлением схемы в машине.

Преимущества заточки файлов


  • Срок службы сети значительно увеличился.
  • Нет риска его уничтожения.
  • Редактирование может быть сделано где угодно, независимо от электричества.

Для заточки бензопил на строительных площадках, а также на рабочих местах по распиливанию древесины наиболее удобно использовать пилку. Благодаря многочисленным устройствам, доступным для облегчения процесса, даже человек без опыта сможет починить цепь, главное, что нужно помнить, это безопасность при работе с бензопилой и следование рекомендациям, приведенным в статье.

Механизированная заточка на станке

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

  • Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
  • Возможностью регулирования угла заточки, в пределах, указанных ранее;
  • Наличие сменных шлифовальных дисков;
  • Постоянным значением ширины реза.

Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом. Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала.

Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Пневмодомкрат. Быстро и просто поднимаем авто

Гидроаккумулятор для систем водоснабжения. Устройство и принцип работы

Как заточить при помощи УШМ (болгарки)

Метод заточки пильной цепи с помощью угловой шлифовальной машины наименее распространен из-за своей ненадежности. Чтобы выправить зубья цепи с помощью болгарки в качестве инструмента для заточки, необходимо установить ее в тиски и надежно зажать. Затем инструмент включают и заостренный край зуба кладут на вращающуюся поверхность диска. Заточенный таким образом зуб может существенно отличаться от заточенного напильником, потому что в процессе правки с помощью болгарки довольно сложно контролировать угол заточки.

Большим недостатком можно считать возможность насечки шлифовальным диском проушины крепления соединительного звена цепи, что в будущем приведет к разрыву при работе. Если в процессе проведения работ с использованием бензопилы возникла необходимость в заточке, лучше использовать специальный инструмент, чем придумывать различные уловки, которые могут обернуться не только финансовыми потерями, но и вызвать серьезные травмы при их выполнении.

Заточить цепь не так сложно, как кажется на первый взгляд. Любой человек, изучив процесс правки цепей, сможет самостоятельно заточить режущий набор своего инструмента. Даже если с первого раза вам удастся сделать это не очень качественно, не стоит отчаиваться, ведь с каждой следующей попыткой результат будет все лучше и лучше.

Описание процесса заточки с помощью напильников


Первое, что нужно начать с выпрямления пильной цепи на пиле. это установить инструмент на ровную поверхность или стол. В лесных условиях для этого хорошо подойдет чурка большого диаметра. Далее нужно осмотреть пильную цепь на предмет дефектов, это могут быть трещины, полностью обломанные зубья. После осмотра нужно привести тормоз в рабочее состояние, заблокировав тем самым его движение на шине.

При заточке напильником цепь должна быть натянута.

Под шину желательно поставить подставку, так как для нее можно использовать бревно, кусок ветки подходящего диаметра, либо производители инструментов для заточки имеют специальные зажимы для удержания шины в процессе заточки цепи.

Цепь затачивается, перемещая пилку изнутри зуба наружу. В этом случае напильник должен располагаться параллельно специальной отметке на цепочке. Этот знак наносится производителем цепи для обозначения стандартного угла заточки.

Заточенный зуб должен располагаться примерно посередине шины, это необходимо для удобства работы, в процессе заточки нужно перемещать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение. Время.

Работы по заточке цепи на бензопиле необходимо проводить в перчатках из грубого материала, иначе довольно легко получить травму, так как рабочая поверхность зубьев очень острая.

В идеале производители советуют делать одинаковое количество движений пилкой для каждого зуба, но на практике это не всегда возможно. Зубья имеют разную степень повреждения рабочей кромки.

Для облегчения заточки пильной цепи напильником можно использовать специальные держатели, на которые нанесена угловая разметка. Разметка сделана не только для стандартного поперечного пропила, но и для продольного.

Держатели инструментов также пригодятся, если у вас нет достаточного опыта заточки. Опытные точилки не используют держатели для заточки, а могут использовать только специальные приспособления, поддерживающие напильник.

Еще одно устройство для заточки. ручной выпрямитель цепи пилы. В качестве инструмента для заточки используется обычный напильник, который можно заменить самостоятельно. Станок монтируется прямо на шину, также есть возможность регулировки угла заточки зуба и специальный упор, удерживающий заточенный зуб.

Ручной заточный станок, идеально подходит для новичков. Наряду с электрическими моделями заточных станков ручная имеет неоспоримый плюс в виде невысокой цены. В зависимости от производителя ручного станка их внешний вид может отличаться, но принцип работы у всех одинаковый.

Глубина пропила регулируется плоским напильником так, чтобы была разница между верхней режущей кромкой зуба и упором высоты.

Как видно из рисунка, ограничитель глубины отшлифован таким образом, чтобы индикатор зазора был доведен до заводского значения. Ниже представлена ​​таблица с указанием основных значений углов, а также зазоров для наиболее распространенных типов цепей.

Как правило, размер зазора корректируется с помощью специального штампа. Устанавливается на цепь при заточке, после чего глубиномер шлифуется.

Подбор цепи с учетом растяжения

Особенных решений на этот счет не существует. Просто необходимо держать в голове о всеохватывающем износе оснастки самой бензопилы. Следует или поменять ее полностью при длительной работе, или позаботиться о продлении срока службы основной ее части, другими словами шины и звездочки.

Работоспособность бензопилы будет более долговременной исключительно в дополнительно укомплектованном составе в виде нескольких цепей. Мастера в особенности не третируют этим обстоятельством и получают совместно с пилой дополнительную шину и (либо) несколько цепей.

Из этого Вы узнаете, как можно укоротить цепь на бензопиле:

Всегда ли необходимо создавать ремонт цепи?

Провисание цепи бензопилы не всегда является основанием для ее ремонта. Необходимо до этого убедиться в том, что она совсем не подлежит натяжке (регулировки).

Приведем несколько обычных случаев:

  • Растяжения цепи.
  • Несоответствие новейшей имеющейся цепи недлинной шине.

Растяжение цепи вследствие длительной работы обычный случай. В процессе работы металл цепи греется, и звенья равномерно растягиваются за счет расширения металла в объеме. Другими словами цепь всякий раз растягивается, что время от времени можно убрать методом частичного сокращения времени распила. Но это не выход, когда приходиться работать ей активно все смену в промышленных критериях либо при заготовке дров на зиму.

Еще одним обстоятельством, не позволяющим нормально эксплуатировать пилу даже с новейшей цепью, это несоответствие по длине. Такое может произойти только при покупке невнимательных юзеров, или вызвано отсутствием на текущий момент подходящей цепи. Что в принципе не так небезопасно, так как всегда можно отыскать выход из положения, укоротив ее вручную. При всем этом крепкость соединения звеньев цепи остается на довольно высочайшем уровне.

Регулировка натяжения цепи

Регулировка натяжения цепей обычно делается вручную при помощи натяжного болта пилы, размещенного в области зубчатых упоров.

Используя прямую отвертку, установленную на шину и ведомую звездочку цепь, после закрытия боковой крышки начинают равномерно натягивать.

Натягивать цепь бензопилы до упора не стоит, потому что вы рискуете вновь скоро растянуть звенья. Обычно оставляют маленький припас протяжки цепи, проверяемый рукою. Она должна немного поддаваться отводу от шины приблизительно на мм.

Заточка цепи бензопилы, как заточить цепь на электропилу | Блог StartTools

04.12

Содержание:

  1. Почему необходимо затачивать цепь
  2. Какие бывают способы затачивания бензопилы
  3. Ручная заточка напильником
  4. Заточка с помощью шаблона
  5. Заточка цепи болгаркой
  6. Заточка на станке
  7. Какие бывают виды и типы цепей для бензопилы
  8. Подведем итоги заточки цепи

Для того чтобы бензопила эффективно работала и справлялась со своими непосредственными функциями, у нее непременно должна быть заточенная острая цепь. В противном случае продуктивность работы будет значительно снижена, а также возрастет вероятность получения производственных травм во время работы с затупившимся инструментом. Чтобы этого избежать, должна производиться плановая заточка цепи бензопилы, которая может быть выполнена как квалифицированным специалистом в специализированной мастерской, так и в домашних условиях.

Первый вариант, конечно же, более простой, ведь можно обратиться за помощью к профессионалу и ни о чем не беспокоиться. Но при интенсивной работе бензопила затупляется очень быстро, вследствие чего придется проводить заточку неоднократно, тратя при этом лишние средства. Кроме того, это приводит к постоянным и длительным временным простоям, что в свою очередь может стать причиной падения продуктивности.

Заточка цепи бензопилы – это отличная альтернатива покупке новой, так как позволит значительно сэкономить бюджет. Если же это мероприятие будет проводиться самостоятельно, то и вовсе вам не придется потратить ни копейки. При этом, необходимо знать несколько важных моментов, чтобы процесс затачивания прошел легко и с максимальной результативностью.

Прежде чем начать затачивать цепь, нужно определить, что она затупилась. Об этом свидетельствуют следующие признаки:

  • необходимость прикладывать дополнительную силу при работе, чтобы добиться хоть какого-то результата;
  • отвод шины в сторону;
  • неточное функционирование пильного полотна;
  • подклинивание зубьев цепи в древесине;
  • в процессе работы летит большое количество мелкой пыли;
  • расход большого количества топлива при минимальной производительности;
  • низкая результативность при повышенной нагрузке.

Все вышеуказанные последствия негативно влияют как на мастера, работающего с затупленным инструментом, так и для самой бензопилы, которая может впоследствии выйти из строя. Именно поэтому нужно не откладывать заточку агрегата на неопределенное время, а делать это вовремя, чтобы ваш инструмент работал слаженно, а вы не опасались покалечиться.

Для того чтобы приступить к процессу заточки, основной рекомендацией вначале является знакомство со сложной формой зубцов цепи. Каждый зуб состоит из нескольких параметров. К составляющим режущего звена относятся основа звена, лопатка зубца, ограничитель глубины, вертикальное и горизонтальное лезвие.

Также во время затачивания можно выбрать различные углы заточки цепи, каждый из которых подбирается в зависимости от конкретных целей. Так, для возможности отлично резать мягкую древесину лучше всего подойдет большой угол заточки, а малый, в свою очередь, пригодится во время работы с более твердым материалом, либо мерзлым.

Затачивать затупившуюся цепь бензопилы можно несколькими различными способами, которые имеют свои отличительные особенности. Существуют следующие методики:

  • ручной способ, при котором требуется использование напильника;
  • использование в работе специализированных шаблонов;
  • процесс заточки, в которой используется болгарка;
  • применение для затачивания ручного станка.

Каждый из них демонстрирует высокую эффективность, и подобрать нужный среди них вы можете в зависимости от личного опыта и имеющихся возможностей.

Перед началом работ необходимо провести несколько подготовительных мероприятий. Вначале подготавливаются аккумуляторные пилы цепные, а также приспособления, которые будут использоваться во время работы. Далее выбираете наиболее подходящий метод затачивания и проводите все нужные мероприятия. После этого необходимо сточить ограничитель и после завершения работ проверить правильность их выполнения.

Ручная заточка – напильником

Перед тем как заточить цепь на электропилу, вам потребуется заранее подготовить все нужные инструменты. В данном случае пригодятся плоский и круглый напильник, размер которого определяется в зависимости от шага цепи, а также державка, с помощью которой производится крепление круглого напильника. Размер того угла, под которым должны быть заточены зубья цепи, нанесен на планке державки. Совет для тех, кто не знает, как правильно точить цепь на пилу: лучше всего заранее приобрести комплект из нескольких напильников разного диаметра, чтобы менять их и находить подходящие для разных пил.

В целом процесс ручной заточки проходит в несколько поочередных этапов:

  • зажим шины в тисках;
  • установка напильника в державку и размещение державки на цепи;
  • с помощью стрелок, нанесенных на планку инструмента, размещение их параллельно шине;
  • проверка правильного угла затачивания;
  • проведение заточки с соблюдением направления движения вперед;
  • использование плоского напильника в качестве средства стачивания ограничителя.

Данный метод является наиболее простым среди всех представленных, но в то же время и допускают наличие неточностей. Существует возможность неправильного самостоятельного подбора угла заточки, что может привести ведению полотна по сторонам.

Заточка с помощью шаблона

Чтобы с наибольшим удобством заточить цепь бензопилы самому, для достижения предельной точности использую специализированные шаблоны. Данные приспособления созданы так, что они соответствуют конкретным параметрам цепи и используются вместе с ними. Шаблонов существует несколько вариантов, каждый из которых используется при работе с определенными видами цепи, поэтому перед началом затачивания нужно подобрать оптимальный.

Чтобы достичь хорошей эффективности, необходимо приложить выбранный шаблон поочередно к каждому зубцу. Смена углов в данном случае исключается, так как за счет мягких роликов напильник может плавно перемещаться.

В основном такой способ заточки активнее всего применяется теми, кто использует электропилы цепные профессионально. Так можно значительно сэкономить драгоценное время и не затрачивать излишних усилий, при этом, увеличивая точность заточки даже тем, кто не имеет опыта в данном процессе.

Заточка цепи болгаркой

Еще один эффективный способ, как правильно заточить бензопилу – с использованием болгарки. Тем не менее, такой метод затачивания является довольно нестандартным. Без опыта его тяжело воплотить в реальность, а также есть опасность повредить зубья и таким образом полностью привести цепь в негодность, после чего потребуется лишь приобретать новую.

Несмотря на то, что у данного метода существует немало недостатков, с его помощью можно с легкостью определить угол заточки даже тем, кто не обладает таким опытом. Чтобы начать работу, вам потребуется болгарка с диском в диаметре от 2,5 мм, который предназначен для работы по металлу. И еще одна важная особенность состоит в том, что диск для болгарки должен быть уже использованным ранее и иметь закругленные края, новый использовать в данном случае нельзя.

В целом, прежде чем приступать к затачиванию инструмента данным способом, стоит заранее взвесить все «за» и «против», ознакомиться с инструкцией, и лишь тогда начинать работу.

Заточка на станке

Пожалуй, наиболее простым в плане выполнения мастером является способ затачивания, при котором используется специальное оборудование. Так вы сможете избежать возможных недочетов, а финальный результат будет более качественным. В данном случае рационально использовать заточный станок, эффективность работы которого обеспечивается наличием точных измерительных средств.

Конечно, есть у такого метода и один минус, ведь не может быть все идеально. Заключается он в значительной дороговизне, так как подобное оборудование стоит немалых средств. В связи с этим, далеко не каждый мастер сможет позволить себе приобрести ее для домашнего использования. Тем не менее, он точно подойдет тем, кто часто и профессионально работает с бензопилой, кому требуется постоянное затачивание ее цепи, и кто точно знает, как точить цепь на бензопиле станком. При таком условии приобретенное оборудование довольно быстро окупится и позволит значительно сэкономить время и прилагаемые усилия.

Чтобы процесс затачивания цепей бензопилы прошел максимально легко, а его результат удовлетворил все требования, необходимо к нему хорошо подготовиться. Вначале стоит разобраться в том, какие существуют отличия между разными цепями для пил. В целом, они различаются по таким характеристикам:

  • высоте зубцов;
  • шагу цепи.
  • От высоты зубцов напрямую зависит глубина проникновения бензопилы в древесину. В связи с этим для наибольшей производительности инструмента, который будет глубоко и быстро разрезать обрабатываемый материал, необходим высокий профиль. Учитывая данный параметр, существует два типа цепей:
  • низкопрофильные, подходящие для использования в домашних условиях, высота зубцов которых составляет 0,635 мм;
  • высокопрофильные, высота зубцов у которых достигает показателя в 0,763 мм. Как правило, такая цепь устанавливается в мощном профессиональном оборудовании.

Что касается шага цепи, то это – крайне важный показатель, который представляет собой расстояние между соседними звеньями. Эту характеристику обязательно нужно узнать перед затачиванием, так как это потребуется для подбора оптимального размера напильника. Существует множество вариаций, среди которых наиболее востребованными считаются следующие:

  • наиболее популярный размер, который применяется в пилах для работы с мягкой древесиной – 3/8 дюйма;
  • бытовые бензопилы очень часто комплектуются цепью с шагом в 0,325 дюйма;
  • чтобы распилить довольно толстое бревно или повалить дерево, потребуется инструмент, шаг цепи которой составляет 0,375 дюйма;
  • в профессиональных бензопилах производители устанавливают цепи с показателем шага цепи, равным 0,404 дюйма.

Заранее ознакомившись с вышеуказанными параметрами, вы сможете с большей уверенностью и знанием совершить важный процесс затачивания цепи бензопилы.

Правильная и своевременная заточка цепи бензопилы – это не только возможность не тратить лишние деньги на приобретение новой цепи, но и залог эффективной и длительной работы вашего инструмента. Провести эту процедуру в домашних условиях возможно и нетрудно, самое главное – заранее подготовиться к этому, выбрать наиболее подходящий для вас способ и запастись всеми необходимыми для этого материалами.

Начинающим мастерам опытные профессионалы настоятельно рекомендуют время от времени проводить профилактическую заточку зубцов, чтобы обеспечить максимальную производительность вашего инструмента. При правильном уходе он будет служить вам долго, а результат его работы оправдает все ожидания.

Как безопасно заточить бензопилу за 7 шагов

Фото: istockphoto.com

Как и любой другой инструмент в вашем арсенале, бензопилу необходимо правильно и постоянно обслуживать, чтобы она работала эффективно. Конечно, вы можете нанять профессионала для заточки бензопилы, но большинство домашних мастеров могут научиться затачивать бензопилу, чтобы справиться с работой самостоятельно и сэкономить при этом немного денег.

Если вы заметили, что ваша бензопила больше не режет так легко и чисто, как раньше, самое время научиться затачивать полотно бензопилы и проверять наличие тупых или заточенных зубьев. Если вы не знаете, как действовать дальше, читайте дальше, чтобы узнать, как заточить цепь бензопилы и поддерживать лезвие бензопилы в хорошем рабочем состоянии.

Инструменты и материалы
  • Файл бензопила
  • отвертка
  • Полотенце
  • Минеральный дух
  • Gloves
  • Безопасные очки
  • См. Полное список «
  • VISE

Техническое обслуживание. Большинство моделей, принадлежащих домовладельцам, обычно включают следующие детали:

Реклама

  • Двигатель
  • Механизм привода
  • Guide bar
  • Chain
  • Heel
  • Toe
  • Notch
  • Side plate
  • Top plate
  • Gullet
  • Depth gauge
  • Rivet hole

Advertisement

Choosing the Right Chainsaw File

Фото: istockphoto.com

Напильники изготавливаются определенных размеров, которые соответствуют размеру и форме зубьев бензопилы. Если напильник слишком большой или слишком маленький, может быть трудно правильно заточить лезвие. Несмотря на то, что существует множество размеров, наиболее популярными размерами файлов являются 4 миллиметра, 4,8 миллиметра и 5,5 миллиметра. Всегда проверяйте руководство пользователя, чтобы убедиться, что вы используете правильный файл.

  • 4 мм: Напильники этого размера обычно используются с цепными пилами с шагом цепи 0,25 дюйма. Кодовый номер на ограничителе глубины — 1.
  • 4,8 мм: Кодовый номер на ограничителе глубины — 2, что означает, что цепную пилу следует затачивать 4,8-миллиметровым напильником, подходящим для 0,325-дюймового напильника. шаг цепи.
  • 5,5 мм: Используется с цепными пилами с шагом цепи 0,404 дюйма. Этот размер файла обозначается кодовым номером 4, расположенным на ограничителе глубины цепной пилы. 9

    Фото: istockphoto.com и повышение общей эффективности. Существуют контрольные признаки, на которые следует обратить внимание, если цепь бензопилы нуждается в заточке. Примите меры и возьмите точилку, если заметите что-либо из следующего:

    • Обратите внимание на обломки бензопилы . Если пила выплевывает пыль, а не острые щепки, вероятно, ее нужно заточить.
    • Точно так же, если вы обнаружите, что вам нужно приложить больше физических усилий для прорезания дерева, то это признак того, что зубья на цепи затупились.
    • Другим признаком того, что цепь нуждается в заточке, является то, что лезвие тянет в одну сторону больше, чем в другую. Вам нужно будет заточить цепь бензопилы, чтобы выровнять режущие зубья.

    СВЯЗАННЫЕ: Лучшие бензопилы Stihl 2021 года

    Реклама

    Как заточить бензопилу

    Существует два подхода к заточке бензопилы: во-первых, с помощью электрической бензопилы можно справиться. (Если вы часто валите деревья, электрические точилки для цепных пил будут незаменимым помощником.) Другой вариант — ручная заточка с использованием комбинации напильников, пота и напильников.

    Поскольку электрические точилки используются в основном торговцами, эти советы посвящены ручному методу заточки с использованием инструмента для заточки цепной пилы, который более распространен и доступен для домашних мастеров.

    Поскольку цепь бензопилы состоит из ряда зубьев, вам нужен напильник, который точно соответствует размеру отдельного зуба в цепи. Для справки, наиболее распространенными размерами являются 3/16 дюйма, 5/32 дюйма и 7/32 дюйма.

    Примечание. Удобные для потребителя наборы напильников для заточки бензопил, такие как этот набор напильников для заточки цепных пил Katzco, содержат все необходимое для заточки инструментов любого стандартного размера.

    ШАГ 1: Очистите цепь бензопилы.

    Получив файл нужного размера, наденьте соответствующие защитные средства, такие как рабочие перчатки и защитные очки. Затем начните работу с тщательной очистки цепи, удаления всего масла, грязи и мусора. Для этого используйте старое полотенце и отвертку. В зависимости от состояния цепи вам также может понадобиться уайт-спирит.

    Осмотрите цепь во время ее очистки. Если какой-либо из зубьев поврежден, цепь может быть небезопасной в использовании. Вместо того, чтобы приступать к заточке бензопилы, вам может понадобиться отремонтировать или заменить цепь.

    ШАГ 2: Установите натяжение цепи.

    Цепь вашей бензопилы должна быть настроена на определенное натяжение, чтобы предотвратить проблемы во время работы. Ослабленная цепь бензопилы увеличивает вероятность того, что пила отскочит назад или что цепь соскочит с направляющей шины. Слишком натянутая цепь может вообще не двигаться или может увеличить трение между частями и привести к накоплению избыточного тепла. Перегретые детали повышают риск возгорания и значительно сокращают срок службы деталей.

    Advertisement

    Чтобы избежать этой проблемы, отрегулируйте натяжение цепи, найдя и отрегулировав натяжной винт сбоку или спереди пилы, затем поверните винт по часовой стрелке, чтобы увеличить натяжение, или против часовой стрелки, чтобы ослабить цепь. Проверьте цепь, потянув ее за нижнюю часть направляющей шины так, чтобы одно или два звена оторвались от шины. Отпустите цепь, и она должна сразу встать на место, показывая, что цепь достаточно натянута для использования. Если вы не можете оттянуть цепь от шины, значит, она слишком натянута и ее необходимо ослабить. Если цепь не возвращается в исходное положение, значит, она слишком ослаблена и ее необходимо подтянуть.

    ШАГ 3: Зафиксируйте бензопилу.

    Фото: istockphoto.com

    Для достижения наилучших результатов необходимо прочно зафиксировать бензопилу, прежде чем пытаться напильниковать цепь. Некоторые предпочитают помещать бензопилу в тиски с зажимами, удерживающими направляющую шину таким образом, чтобы цепь могла свободно вращаться. Кроме того, вы можете нанять помощника, который будет держать инструмент в устойчивом положении во время работы.

    ШАГ 4: Начните заточку с самой короткой фрезы.

    Найдите самое короткое лезвие на цепи (ножи имеют плоскую вершину). Вот с чего стоит начать точилку для бензопилы. Если все фрезы имеют одинаковую высоту, вы можете начать с любого зуба цепи. Однако не забудьте пометить — карандашом, маркером или даже лаком для ногтей — первое, что вы затачиваете, чтобы продолжать работать в том же направлении цепи бензопилы.

    ШАГ 5: Проведите зубами под углом.

    Вставьте напильник в выемку на головке фрезы. Удерживая напильник под углом — под тем же углом, под которым выемка была изначально или совсем недавно обработана, — проведите напильником по зубам, слегка скручивая его, чтобы создать трение при движении. Обратитесь к таблице углов заточки бензопилы, чтобы определить правильный угол. Начиная с этой первой фрезы, приступайте к заточке каждой второй фрезы вокруг цепи.

    Реклама

    ШАГ 6: Заточите другую сторону цепи.

    Фото: istockphoto.com

    Теперь переверните пилу и приступайте к шлифовке каждого зуба, который вы оставили в процессе первого прохода. Когда вы закончите, плоские вершины всех фрез должны быть более или менее одинаковой длины.

    ШАГ 7: Проверьте глубиномеры.

    Наконец, осмотрите ограничители глубины (это изогнутые звенья между фрезами). Каждый ограничитель глубины или рейка должны быть короче соседней фрезы. Если вы найдете глубиномер, высота которого превышает высоту его ближайшего резца, подпилите грабли так, чтобы он располагался примерно на 1/10 дюйма ниже высоты своего аналога фрезы.

    Работа с точилкой для цепной пилы

    Если вы работаете с точилкой для цепной пилы, вам необходимо измерить шаг и толщину цепи, чтобы определить, какой камень для заточки подходит для бензопилы, т.к. а также правильный угол зуба.

    Поместите цепь бензопилы на точилку и затяните тиски, чтобы удерживать цепь на месте. После того, как вы установите все углы в соответствии с таблицей углов заточки (обычно прилагается к точилке для электрических цепных пил), вы можете опустить точильный круг на цепь, чтобы заточить текущий режущий зуб. Ослабьте тиски и сдвиньте цепь, чтобы выровнять следующий режущий зуб, затем затяните тиски и заточите зуб шлифовальным кругом.

    • Всегда измеряйте цепь бензопилы и обращайтесь к руководству по продукту для правильной настройки заточки.
    • Обязательно установите ограничитель глубины круга, чтобы предотвратить контакт шлифовального круга с шасси цепи.
    • Установите все правосторонние зубья по очереди, затем все левосторонние зубья по очереди, чтобы избежать переключения вперед и назад.

    Обслуживание бензопилы

    Независимо от того, пользуетесь ли вы бензопилой нечасто для распила дров или регулярно занимаетесь уходом за лесными массивами на участке, разные бензопилы работают немного по-разному и предъявляют разные требования к обслуживанию. Изучите руководство, прилагаемое к вашей бензопиле, чтобы понять потребности вашей конкретной модели.

    Реклама

    Почти всегда верно, что каждая часть бензопилы либо должна иметь, либо выиграет от смазки маслом для шин и цепей на нефтяной основе. Это включает в себя просто заливку смазочного масла в резервуар для масла цепи пилы, где масло постепенно рассеивается, чтобы поддерживать правильную работу пилы во время работы.

    • Время от времени проверяйте двигатель и цепь, при необходимости добавляя смазку.
    • Регулярно проверяйте наличие достаточного количества масла в резервуаре инструмента.
    • Проверьте направляющую шину, которая удерживает цепь на месте. Во время использования он может деформироваться или погнуться.
    • Избегайте проблем, проверяя целостность направляющей шины каждый раз перед запуском бензопилы. Даже во время работы разумно время от времени проверять эту важнейшую часть того, что, в конце концов, является мощным и потенциально опасным инструментом.

    Заключительные мысли

    Теперь, когда вы знаете, как заточить бензопилу, имейте в виду, что чем чаще вы используете инструмент, тем чаще он будет нуждаться в обслуживании. Если вы используете бензопилу в течение нескольких часов в течение дня, вам может потребоваться сделать паузу в какой-то момент, чтобы восстановить остроту цепи. Некоторые бензопилы, скорее всего, изнашиваются в определенных местах больше, чем другие. Обратите особое внимание на область возле кончика пилы, особенно если вы часто используете ее для обрезки веток деревьев.

    Научиться затачивать бензопилу несложно, что делает ее отличной задачей для заядлых мастеров-любителей. Просто убедитесь, что вы носите соответствующее защитное снаряжение во время резки и заточки. Рассмотрите возможность использования защитных очков, перчаток, средств защиты слуха и накладок для бензопилы, чтобы защитить себя от порезов и проколов.

    Реклама

    Часто задаваемые вопросы о заточке бензопилы

    Обучение заточке бензопилы — это полезный набор навыков для постоянных пользователей, который сокращает время простоя инструмента. Хотя это простой процесс, пользователи задают много вопросов. Ниже приведены ответы на некоторые из самых популярных вопросов о заточке бензопилы.

    В: Насколько должна быть натянута цепь бензопилы?

    Чтобы проверить натяжение цепи бензопилы, потяните одно или два звена цепи вниз с нижней стороны шины. Отпустите цепь, и она должна вернуться на место.

    Если цепь слишком натянута, то вы не сможете оттянуть цепь от шины. Однако, если цепь слишком ослаблена, она останется провисшей. Натяните или ослабьте цепь с помощью натяжных винтов, расположенных спереди или сбоку бензопилы.

    В: Когда вы понимаете, что пора заменить цепь бензопилы?

    Если вы регулярно затачиваете бензопилу и правильно ухаживаете за ней, вы легко заметите, когда пора заменить цепь. Ищите явные признаки чрезмерного использования или поломки инструмента, такие как серьезные вмятины на цепи, ржавчина, неровные разрезы и полотно бензопилы, которое регулярно перегревается и дымит во время использования.

    В: Как долго лезвие бензопилы должно оставаться острым?

    Продолжительность времени между заточками действительно зависит от интенсивности использования пилы. Бензопилу, возможно, нужно будет затачивать только один раз в год, если она используется редко, но инструмент, который часто используется, нужно будет затачивать регулярно, чтобы лезвие не затупилось. В среднем полотно бензопилы сохраняет свою остроту около 3 часов активного пиления дерева.

    В: Почему лезвие бензопилы так быстро затупляется?

    Существует несколько причин, по которым лезвие бензопилы может быстро затупиться. Некоторыми распространенными способами являются чрезмерное использование, режущие зубья под крутым углом, прорезание грязной древесины или работа со сложной древесиной, такой как гикори, железное дерево и черный дуб.

    Реклама

    В: Как часто нужно переворачивать шину бензопилы?

    В зависимости от интенсивности использования бензопилы, вы можете переворачивать шину в конце каждого использования при очистке или оставлять шину в том же положении до тех пор, пока не придет время заменить полотно бензопилы. Пока планка переворачивается полурегулярно, чтобы помочь выровнять износ инструмента, частота, с которой она переворачивается, не так важна.

    Advertisement

    How to sharpen a chainsaw chain

    Australia

    EgyptGambiaIsraelKenyaKuwaitLebanonMozambiqueOmanQatarSouth AfricaTunisiaTurkeyUnited Arab EmiratesZambiaZimbabwe

    AustraliaAzerbaijanMainland ChinaFijiFrench PolynesiaHong KongIndiaIndonesiaJapanKazakhstanMalaysiaNew CaledoniaNew ZealandPapua New GuineaThe PhilippinesSingaporeSouth KoreaTaiwanThailandTurkmenistanUzbekistanVanuatuVietnam

    AlbaniaAustriaBelarusBelgium (fr)Belgium (nl)Bosnia and HerzegovinaBulgariaCyprusCroatiaCzech RepublicDenmarkEstoniaFinland (fi)Finland (sv)ФранцияГрузияГерманияГрецияВенгрияИсландияИрландияИталияЛатвияЛитваЛюксембург (de)Люксембург (fr)МолдоваЧерногорияНидерландыСеверная МакедонияНорвегияПольшаПортугалияРумынияРоссияСербияСловакияСловенияИспанияШвецияШвейцария (de)Швейцария (fr)Швейцария (it)ТурцияУкраинаВеликобритания

    АргентинаБоливияБразилияЧилиКолумбияКоста-РикаДоминиканская РеспубликаЭквадорГватемалаМексикаНикарагуаРеспублика ПанамаПарагвайПеруУругвай

    Канада (en)Канада (fr)МексикаСША

    1. Видео-инструкция
    2. Что мне нужно для файла цепи?
    3. Уголки для заточки
    4. Как часто следует заточить цепь?
    5. Как напилить цепочку?
    6. Подача в лесу
    7. Как правильно настроить глубиномер?
    8. Когда менять цепь?
    9. Точилки для цепных пил и оборудование для опиловки

    Практические советы и руководства

  • .9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003

    9003 9003 9003 9003 9003

    69

  • 9003
  • 9003

    9

    . если он сломан, нуждается в ремонте или замене. Ваша цепь должна быть заточена каждый раз, когда вы заправляете бензопилу топливом. Если древесные остатки вашей цепи выглядят как пыль (а не как стружка), это указывает на то, что ваша цепь затупилась и ее необходимо заточить. Принуждение вашей цепи, чтобы заставить ее разрезаться, является еще одним признаком затупившейся цепи.








    1. Верхняя пластина
    2. Уголок для резки
    3. Скользящая пластина
    4. Глубиномер
    5. Пищевод
    6. Носок
    7. Каблук
    8. Отверстие под заклепку
    9. Задний угол
    10. Глубиномер



    Вернуться к началу






    Шаг за шагом: что нужно сделать перед заточкой цепи бензопилы



    What You Will Need

    • Gloves

    • Protective eyewear

    • Chainsaw Filing Kit (Round File, File Guide, Flat File and Depth Gauge Measuring Tool)


    Step 1

    Если у вас есть какие-либо вопросы о заточке цепи Oregon, позвоните в наш отдел технического обслуживания по телефону 800-223-5168 с понедельника по пятницу с 7:30 до 16:00. ТИХООКЕАНСКОЕ ЛЕТНЕЕ ВРЕМЯ.


    Шаг 2

    Прежде чем затачивать цепную пилу, вам необходимо знать характеристики типа цепи и угла заточки. Вы можете найти эту информацию в руководстве пользователя цепной пилы или на цепном блоке. Идентификационный код цепи обычно пишется на ведущем звене.

    Если вы не знаете тип или номер своей цепи, обратитесь к своему дилеру сети в штате Орегон или позвоните в наш отдел технического обслуживания  800-223-5168 . См. технические характеристики для заточки цепи с помощью электрической шлифовальной машины  или вручную с помощью круглого напильника.

    Шаг 3

    Наденьте защитное снаряжение, включая перчатки и очки.


    Шаг 4

    Если вы затачиваете цепь, когда она прикреплена к шине цепной пилы, сначала убедитесь, что она правильно натянута.


    Шаг 5

    Убедитесь, что цепная пила выключена, прежде чем приступать к обслуживанию.


    Этап 6

    Сотрите масло и смазку с цепи. Этот шаг предотвратит образование наростов на зубьях напильника или круге при шлифовании.


    Шаг 7

    Осмотрите цепь бензопилы на наличие повреждений.

    Вот на что следует обратить внимание:

    • Правильная установка стяжных хомутов и приводных звеньев
    • Треснувшие или сломанные режущие кромки, верхние пластины или стяжные хомуты
    • Погнутые, треснувшие или сгоревшие приводные звенья
    • Серьезные абразивные повреждения
    • Ненормально изношенная цепь
    • Виды износа, которые могут указывать на изношенную шину или звездочку. Дополнительную информацию см. в Руководстве по безопасности и техническому обслуживанию пильной цепи Oregon.
    • Ослабленные заклепки (Попробуйте повернуть заклепки пальцами — если вы можете это сделать, они слишком ослаблены.)

    Шаг 8

    Если вы затачиваете цепь бензопилы вручную, выберите и используйте правильную напильник  и напильник для пильной цепи. Это самый простой способ заточки пильной цепи.


    Шаг 9

    Если цепь порвалась, отремонтируйте или замените ее.


    Шаг 10

    Проверьте и отрегулируйте глубиномеры.


    Шаг 11

    Заточите цепь в соответствии с рекомендациями производителя, сохраняя ее сбалансированной.



    Вернуться к началу






    Шаг за шагом.



    Что вам потребуется

    • Перчатки

    • Защитные очки

    • Набор для напильника цепной пилы

    • Цепь бензопилы

    Шаг 1 Затем отпустите цепной тормоз, чтобы можно было вращать цепь вручную (при этом обязательно надевайте перчатки).



    Шаг 2

    Если вы используете направляющую для напильника, поместите ее над фрезой так, чтобы напильник находился в горловине (между фрезой и ограничителем глубины). Убедитесь, что направляющая файла имеет две точки контакта: одну точку контакта с верхней пластиной фрезы и две точки контакта с ограничителем глубины.

    Шаг 3

    Держите файл в правильном месте так, чтобы 1/5 дюйма или 20% диаметра файла располагались над верхней пластиной резака. Использование направляющей для файла Oregon — самый простой способ удерживать файл в


    Шаг 4

    Убедитесь, что угол заточки верхней пластины должен быть параллелен центральной линии цепи бензопилы.

    Шаг 5

    Найдите режущий инструмент с наибольшим повреждением. полная длина напильника”), чтобы устранить повреждение при подсчете количества проходов напильником.

    Вы поймете, что повреждение устранено, когда лезвие резака станет блестящим, серебристым. Подпилите все фрезы с одинаковым количеством ходов на фрезу изнутри наружу так, чтобы длины фрез были одинаковыми.


    Шаг 6

    Завершите все резцы на одной стороне цепи, прежде чем повернуть цепь, чтобы перейти на другую сторону.

    Напилите внутреннюю часть каждой фрезы наружу. Завершите все резаки на одной стороне цепи. Когда вы закончите, переверните пилу, чтобы повторить процесс для другой стороны цепи. Помните, что длина всех фрез должна быть одинаковой.


    Шаг 7

    Подпилите, чтобы удалить повреждения и сохранить одинаковую длину верхних пластин.



    Шаг 8

    Повторно проверьте глубиномеры.



    Вернуться к началу






    Пошаговое руководство. Обратитесь к руководству по эксплуатации вашей кофемолки для настройки и инструкций.

    Отшлифуйте вашу цепь, чтобы она соответствовала рекомендациям производителя. Используйте быстрые постукивающие движения, чтобы свести к минимуму перегрев поверхности земли.



    Шаг 1

    Проверьте форму шлифовального круга.

    Шаг 2

    Установите тиски в сборе на правильный угол заточки верхней пластины.

    Обратитесь к руководству по эксплуатации кофемолки, чтобы узнать, как это сделать лучше всего.

    Шаг 3

    Используйте рекомендуемый угол резания верхней пластины, чтобы установить правильный угол наклона шлифовальной головки.

    Шаг 4

    Убедитесь, что ручка блокировки тисков затянута и что цепь заблокирована.

    Шаг 5

    Включите электрическую точилку.



    Шаг 6

    Заточите фрезу, опустив узел рычаг-двигатель.

    Шаг 7

    Когда вы закончите заточку резака, поднимите рычаг и ослабьте рукоятку.


    Шаг 8

    Переместите цепь вперед, чтобы расположить следующий резец для заточки.

    Шаг 9

    Снова заблокируйте рукоятью и заточите.


    Шаг 10

    Когда все фрезы будут заточены, выключите станок и отсоедините шнур питания.


    Этап 11

    Часто правьте шлифовальные круги на керамической основе, чтобы сохранить правильную форму.

    Используйте либо вращающуюся правку, либо перевязочный кирпич. 100129


    Шаг 1

    Проверьте и отрегулируйте глубиномеры, используя приведенные здесь инструкции.



    Шаг 2

    Очистите все загрязнения, затем тщательно смажьте цепь маслом для шин и цепей. Для достижения наилучших результатов замочите цепь на ночь.

    Шаг 3

    Храните заточенную пильную цепь в контейнере со смазкой, чтобы она была готова к следующему использованию.



    Вернуться к началу






    Орегон настоятельно рекомендует безопасные методы работы и всегда рекомендует использовать соответствующую защитную одежду. Лица, демонстрирующие техническую информацию о продукте на видео или фотографиях, не обязательно демонстрируют надлежащие правила техники безопасности при выполнении той или иной задачи.

    Стоит ли оно того?

    В зависимости от того, какую древесину вы режете или как часто вы это делаете, цепь вашей бензопилы со временем затупится. Постоянное использование тупой бензопилы для вырубки деревьев или бревна делает вашу работу чрезвычайно сложной. Но стоит ли точить цепь? Или сразу покупать новый?

    Заточка цепи бензопилы определенно того стоит, так как с острой цепью легче работать. Чтобы резать дерево, требуется меньше усилий, а благодаря острым лезвиям ваша цепь будет делать более чистые пропилы. Цепь бензопилы можно затачивать несколько раз без особых затрат.

    Когда следует затачивать цепь бензопилы?

    Верным признаком того, что бензопиле требуется заточка, является то, что вы заметили, что она режет не так хорошо, как раньше. Другой способ – исследовать опилки. Если вы видите небольшие кусочки или мелкую древесную пыль, это указывает на то, что бензопиле требуется заточка. Однако не существует установленного интервала, через который следует затачивать бензопилу.

    Итак, как именно вы узнаете, что ваша цепь бензопилы нуждается в заточке? Ниже приведены несколько признаков, которые помогут вам понять, когда пора заточить бензопилу. К ним относятся:

    1. Бензопила создает мелкие опилки вместо крупных или крупных кусков.
    2. Вы должны приложить усилие, чтобы заставить его распилить дерево.
    3. Когда бензопила дымит, даже если вы уже смазали ее маслом и убедились в правильном натяжении цепи.
    4. Бензопила производит неровные пропилы. Это означает, что у вашей цепи либо тупые зубья с одной стороны, либо режущие зубья неровные.

    После использования бензопилы всегда проверяйте состояние цепи, не затупилась ли она и не отсутствовали ли зубья. Чтобы продлить срок службы цепи, следует избегать любых действий, которые могут затупить или повредить цепь. К ним относятся:

    • Удары по твердым предметам, таким как металл, камни или лед.
    • Неправильное хранение бензопилы. Не кладите бензопилу во влажное или влажное место, так как бензопила может заржаветь.
    • Не так часто смазывайте бензопилу.

    Сколько раз можно затачивать цепь бензопилы?

    Цепь бензопилы можно затачивать до 10 раз, а иногда и больше, прежде чем потребуется замена всей цепи. Это в основном зависит от двух вещей; степень износа цепи и количество металла, снимаемого при каждой заточке. Различные материалы могут оказывать более сильное воздействие на цепь бензопилы. Количество раз, которое вы сможете заточить цепь, очень зависит от того, для чего вы ее используете.

    Например, если вы ударитесь о камень, и ваша цепь сломается или даже порвется, вы, возможно, вообще не сможете починить ее путем заточки. Кроме того, если вы затачиваете цепь бензопилы и удаляете 60% металла, это означает, что вы можете заточить ее только на 40% больше, прежде чем вам придется от нее избавиться. Это не конкретная цифра или рекомендация производителя. Но это показывает, что полезно понимать, как и когда эффективно затачивать цепь!

    Конечно, когда у вас изнашиваются и цепь, и бензопила, всегда есть возможность купить новую бензопилу! Но сначала убедитесь, что вы получите максимальную отдачу от своей покупки.

    Как долго должно служить полотно бензопилы?

    Полотно бензопилы должно прослужить до 5 лет при интенсивном частом использовании. При периодическом использовании полотно бензопилы может прослужить вам десятилетие и более. Ожидаемый срок службы полотна бензопилы во многом зависит от технического обслуживания и использования бензопилы. У бензопилы нет срока годности. Также нет заранее определенного графика, как долго это должно длиться.

    Вот пять предметов, которые могут сократить срок службы лезвия бензопилы:

    • Камни: Очень часто лезвия проскальзывают сквозь дерево и ударяются о землю или камень под ним. По возможности старайтесь не задевать камни лезвием бензопилы, чтобы оно прослужило дольше.
    • Металл: Иногда в дереве есть неожиданные металлические предметы. Общие примеры включают гвозди, пули или скобы для забора. Они также могут повредить лезвие бензопилы.
    • Лед: Может показаться, что это не так уж много, но замерзшая древесина и лед могут привести к растрескиванию и износу полотна бензопилы. Просто будьте осторожны при использовании бензопилы зимой.
    • Ржавчина: Ваша цепь подвержена ржавчине. Поэтому его нужно правильно чистить и смазывать. Кроме того, храните его надлежащим образом, чтобы лезвие бензопилы прослужило дольше.
    • Неправильная смазка: Неиспользование смазки — верный путь к перегреву бензопилы. Смазывайте его, чтобы охлаждать бензопилу и поддерживать лезвие в рабочем состоянии.

    Помните, что ваша цепная пила не идеальна. Он изнашивается при регулярном использовании.

    Как узнать, остра ли бензопила?

    Ключевой способ определить, что ваша бензопила остра, — это посмотреть на стружку или опилки, исходящие от нее. Если опилки крупные или в них есть большие куски, то пила острая. Тупая бензопила часто производит мелкие опилки, которые гладкие и менее толстые, чем опилки от острой бензопилы. Другие контрольные признаки включают в себя:

    • Работа бензопилы плавная, эффективная и действенная: не нужно прилагать большого усилия, чтобы пила прошла сквозь дерево. Бензопила должна пролезть сквозь дерево.
    • Простое позиционирование и резка: острая бензопила не застрянет в древесине при работающем двигателе. Он пройдет прямо через лес и останется стабильным, не трясясь и не отклоняясь от цели.

    Сколько стоит заточка бензопилы?

    Стоимость заточки цепи бензопилы варьируется от предприятия к предприятию. В большинстве сервисных центров цепь можно заточить менее чем за 30 австралийских долларов.

    Если вы принесете свою бензопилу в Canberra Diamond Blade, мы можем заточить вашу цепь по доступной цене 15 долларов США (AUD). Это сильно зависит от количества резцов. За дополнительную плату мы будем рады снять и снова установить вашу цепь на пилу.

    После того, как ваша цепь будет заточена и готова к работе, узнайте, какая длина шины для бензопилы лучше всего, в нашей статье. Мы также знаем, почему ваша бензопила так быстро тупится и какая бензопила пилит быстрее всего. Не забывайте о средствах индивидуальной защиты во время работы! Есть еще вопросы? Canberra Diamond Blade здесь, чтобы помочь!

    Обновления информационного бюллетеня

    Введите ниже свой адрес электронной почты, чтобы подписаться на нашу новостную рассылку

    Как лучше всего заточить цепи бензопилы

    Бензопилы облегчают и ускоряют валку деревьев и управление ростом. Арбористы, ландшафтные дизайнеры, садовники и другие специалисты регулярно используют эти инструменты. Цепь бензопилы является наиболее важным компонентом этого инструмента, и она всегда должна быть в отличном состоянии для резки.

    Тупые цепи не будут эффективно резать древесину, и для выполнения работы потребуется больше времени. Они также с большей вероятностью сломаются и повредят бензопилу, поэтому профессионалы должны следить за остротой своих цепей. Проверяйте состояние зубов перед каждой работой, чтобы избежать проблем в дальнейшем. Вот подробное руководство по заточке бензопилы:

    Почему цепь моей бензопилы так быстро затупляется?

    Цепь бензопилы затупляется после многократного использования. Трение и тепло могут сказаться на лезвии, снижая его режущую способность. Цепь должна прослужить примерно пять лет, если вы используете ее часто, и дольше при редком использовании. Вот несколько причин, по которым она может быстро затупиться:

    • Удар по грязи — Если полотно бензопилы коснется земли, оно может затупиться почти сразу, и они не предназначены для работы с камнем или грязью. Лучше всего следить за тем, чтобы бензопила никогда не ударялась о землю во время резки.
    • Грязное дерево — В некоторых деревьях есть осколки камня и металлические части. Они могут легко повредить край цепи и вызвать проблемы, поэтому вам необходимо тщательно проверить дерево перед распиловкой.
    • Погнутое полотно – Погнутое или деформированное полотно цепной пилы также может привести к повреждению. Если лезвие не выровнено должным образом, режущая кромка не будет касаться дерева под правильным углом, что может привести к его затуплению. Посмотрите на лезвие, чтобы убедиться, что оно идеально прямое, прежде чем использовать его.

    Вот некоторые из наиболее распространенных причин, по которым цепи бензопил быстро затупляются. Освоение правильной техники поможет вам избежать этой проблемы и сохранить остроту цепей на более длительный срок.

    Стоит ли точить бензопилу?

    Цепи для бензопил могут служить от 5 до 10 лет, в зависимости от качества продукта и частоты использования. Они будут оставаться эффективными и полезными в течение этого времени, если вы будете регулярно затачивать цепи и поддерживать их в хорошем состоянии. Заточка имеет ряд преимуществ, в том числе:

    • Превосходная производительность – Острые цепи обладают превосходной режущей способностью и без труда пробивают древесину. Вам не придется тратить столько времени на работу, и вы сможете работать более продуктивно.
    • Преимущество для инструментов – Ваша бензопила прослужит дольше, потому что ей не нужно прилагать больших усилий, чтобы резать дерево с помощью острой цепи. Если вы используете инструмент регулярно, очень важно поддерживать цепь в хорошем состоянии.
    • Расходы – Заточенные цепи бензопил служат дольше, чем тупые цепи, и они легко режут древесину, что означает, что они не испытывают такого сильного трения или износа. Вам не нужно будет часто менять цепь.

    Как видите, регулярная заточка этих цепей стоит времени и усилий. Чтобы освоить технику, может потребоваться несколько пробных заходов, но вы сможете заточить цепь примерно за 15 минут.

    Как часто нужно точить бензопилу?

    Вы можете заточить его десять раз, прежде чем вам понадобится заменить его. В процессе заточки часть материала удаляется с края, поэтому вы можете сделать это только несколько раз без ущерба для структурной целостности цепи.

    Частота заточки зависит от условий работы и техники лесовода. Неопытный профессионал, скорее всего, ударится о землю во время резки или забудет проверить дерево на наличие металла, мусора и грязи. Они пройдут больше цепочек, чем профессионалы.

    Как правило, лесоводы затачивают цепи бензопил каждые 4-5 деревьев. Некоторые затачивают их каждый раз, когда им нужно заправить топливный бак бензопилы или ждать в два раза дольше.

    Фиксированного графика, рекомендованного производителями, нет, так что нужно просто быть бдительным. Если ваша цепь бензопилы работает не так хорошо, как раньше, возможно, пришло время ее заточить. В конце концов, вы придумаете свой график заточки, основанный на опыте, чтобы поддерживать постоянную производительность.

    Как лучше всего заточить бензопилу?

    Заточка может показаться пугающей, но это относительно простой процесс, если вы правильно выполняете шаги. Однако перед работой с цепью обязательно отключите инструмент от сети или опорожните бак. При обращении с цепью обязательно надевайте защитные очки и перчатки.

    • Спецификация типа цепи и угла – Производитель цепи предоставит спецификации угла заточки в руководстве пользователя. Разные виды цепей требуют разных методов заточки, поэтому перед работой с зубьями проконсультируйтесь с руководством или производителем.
    • Сначала проверьте – Проверьте отходы от резки, чтобы узнать, не пора ли заточить цепь. Если ваша пила дает древесную стружку, она все еще достаточно острая и не требует обслуживания. Если пила производит мелкую древесную пыль, она шлифует древесину, а не режет ее. Это указывает на тупую цепь, которая требует немедленной заточки.
    • Используйте правильные инструменты – Крайне важно использовать правильные напильники для заточки, потому что неправильные могут необратимо повредить цепь. Вам понадобится круглый напильник, направляющая для напильника и плоский напильник с ограничителем глубины. Не используйте напильник, так как он может повредить фрезы.
    • Осмотрите лезвие и цепь на наличие повреждений — Если вы обнаружите такие повреждения, как треснувшие или сломанные режущие кромки, погнутые или сгоревшие приводные звенья, абразивные повреждения, сильно затупившиеся зубья или ослабленные заклепки, устраните их перед заточкой цепи. Инструмент не будет работать хорошо, если у вас есть эти проблемы, независимо от того, насколько острая цепь.
    • Проверка калибра — Всегда проверяйте глубину калибра во время процесса подачи, чтобы убедиться, что вы не снимаете слишком много материала с цепи.
    • Очистка перед заточкой – Всегда очищайте лезвие и цепь перед заточкой. Удалите всю пыль, грязь, масло и жир перед работой с зубьями, чтобы уменьшить вероятность их повреждения.

    Соблюдение этих мер предосторожности гарантирует максимальную эффективность работы цепей бензопилы. Это наиболее эффективный подход к заточке различных видов цепей.

    Под каким углом лучше всего заточить цепь бензопилы?

    Угол заточки определяет, насколько острой и эффективной будет ваша цепь. Обратитесь к рекомендациям производителя по правильному углу для различных видов продуктов. Большинство экспертов рекомендуют угол от 30° до 35° для достижения оптимальных результатов. Файл должен располагаться под этим углом от планки по горизонтали. Вертикальный угол внизу должен быть 90°, чтобы быть наиболее эффективным.

    Всегда направляйте от тела, а не по направлению к нему. Направляющая для напильника позаботится о том, чтобы зубы были подпилены на нужную глубину и форму. Регулярно проверяйте его в процессе подачи, чтобы убедиться, что вы не берете слишком много материала. Также важно подсчитывать ходы на каждом зубе, чтобы вы могли поддерживать постоянство. Для каждого зуба потребуется одинаковое количество движений.

    Как заточить бензопилу с помощью электроточилки?
    • Измерьте шаг и толщину, необходимые для вашей конкретной бензопилы. Эти измерения доступны в руководстве или в Интернете.
    • Расположите точилку для электрических цепных пил согласно предоставленным спецификациям. Убедитесь, что точилка стоит на устойчивой поверхности, чтобы уменьшить тряску. Большинство специалистов размещают его на земле.
    • Установите точильный камень в соответствии с требованиями цепи и правильно расположите его.
    • Установите угол поворота в диапазоне от 0° до 60° на основе расчетов угла наклона и ширины колеи. Для некоторых цепных пил вам может потребоваться угол до 80°.
    • Перед тщательной настройкой резкости отрегулируйте глубину и угол. Убедитесь, что вы не снимаете слишком много материала с зубов.

    Как заточить бензопилу на шлифовальном станке
    • Используйте новый острый точильный камень для цепей бензопилы.
    • Рассчитайте требуемый шаг и глубину, сверившись с руководством по эксплуатации цепи бензопилы или коробкой. Производители предоставляют точные цифры для него.
    • Установите бензопилу на устойчивую поверхность, чтобы она не тряслась во время заточки. Вы хотите, чтобы он был устойчивым, чтобы гарантировать отсутствие ошибок.
    • Сохраняйте правильный угол и осторожно проводите шлифовальной машиной по краю. Следите за количеством проходов и проверяйте глубину между проходами.

    Как заточить бензопилу с помощью Dremel
    • Выберите правильный шлифовальный круг из своего набора инструментов Dremel для типа цепи бензопилы. В комплект также входит направляющая, которая поможет вам контролировать глубину резания.
    • Поместите шлифовальный наконечник на зубья и убедитесь, что он параллелен заводскому углу заточки.
    • Приложите боковое давление и включите инструмент для заточки. Вам нужно считать до четырех на каждый зуб.
    • Этот процесс аналогичен использованию ручного напильника, поэтому следуйте этим шагам, чтобы убедиться, что зубья заточены правильно.

    Правильно заточенные цепи бензопил обеспечивают превосходную производительность и служат в течение длительного времени. Они также помогают значительно продлить срок службы бензопилы, что означает, что вы получите хорошую отдачу от инвестиций.

    Как заточить бензопилу

    Если вы управляли бензопилой, вы испытали это. Та же самая машина, которая с легкостью жужжала дрова или валила дерево, вдруг превращается в не более чем генератор шума. Вы можете вжимать эти зубы в дерево так сильно, как хотите, но прогресс — если он идет полным ходом — мучительно медленный. Предполагая, что ваше лезвие все еще совершает обороты на перекладине, можно сделать только один вывод: ваше лезвие затупилось и нуждается в некоторой заточке TLC.

    Многие вещи могут сделать бензопилу скучной. Часы, потраченные на твердые породы дерева, такие как дуб или гикори, просто изнашивают зубы и заставляют их терять остроту. Но разрежьте любой кусок дров и ударьте по грязи или камню, и ваше лезвие может превратиться из острого в неэффективное за секунду.

    Хорошая новость заключается в том, что в заточке бензопилы нет секрета, и этот процесс не так уж и сложен. С правильными инструментами и небольшой практикой вы можете превратить этот нож для масла в машину для резки всего за несколько минут. Прочтите, чтобы узнать, как заточить цепь бензопилы и правильно ухаживать за краем.

    Автор затачивает свою бензопилу Husqvarna с помощью приспособления для заточки. Scott Bestul

    Очистка

    Первый шаг к получению хорошей заточки лезвия — очистить цепь от грязи, жира или остатков древесины. Обычно это можно сделать с помощью мягкой проволочной щетки или даже тряпки, пока цепь все еще находится на шине. Но если вы серьезно рубили деревья, зубья ваших лезвий могут забиться серьезной грязью. В этом случае вашей цепи будет полезно замочить ее в чистящем растворе, что требует снятия ее с шины. Этот шаг также позволяет очистить канавку шины, которая также может забиваться мусором и влиять на производительность пилы.

    Как заточить бензопилу с помощью напильника

    Если вы используете для заточки напильник, сначала убедитесь, что цепь правильно натянута на шину. Если ваша цепь ослаблена или «неаккуратна», она будет перемещаться, когда вы пытаетесь напильником, и удерживать постоянный угол на файле будет сложно. По этой причине некоторые пильщики предпочитают немного перетягивать цепь во время заточки, чтобы сохранить ее натянутой, а затем снова устанавливать правильное натяжение после завершения работы.

    Не обращайте на это внимание, если вы используете механическую точилку, для которой может потребоваться снять цепь с шины. Следуйте приведенным ниже инструкциям.

    Закрепите шину

    Если шину зажать в тисках, пила не будет двигаться во время заточки. У вас не только будут свободны обе руки для работы с напильником и поддержания правильного угла заточки, и вам не придется беспокоиться о том, что пила упадет с рабочего стола или другой поверхности. Это не только защитит вашу пилу от повреждений, но и предотвратит ее падение на ногу или на ноги.

    Получить инструменты

    Безопасность: Наденьте пару перчаток, чтобы защитить руки и пальцы от острых зубьев пилы, а комплект защитных очков предотвратит попадание древесной стружки, металлических опилок или другого опасного мусора в глаза.

    Файл: Если вы не получили напильник при покупке пилы, производители порекомендуют подходящий размер для вашего устройства. Их можно приобрести в большинстве хозяйственных магазинов (наиболее распространенными являются размеры 3/16″, 5/32″ и 7/32″). У удивительного количества файлов нет дескриптора. Вы можете купить в том же магазине простую деревянную ручку, которая не только облегчит захват напильника, но и защитит ваши руки от заостренного конца металлического напильника.

    Требуются перчатки и тиски, хотя использование направляющей для заточки бензопилы не требуется. Scott Bestul

    Руководство: Хотя я обычно им не пользуюсь, многие предпочитают использовать руководство по заточке бензопилы. Направляющие прикрепляются к напильнику и помогают поддерживать правильный угол во время заточки, а также помогают убедиться, что вы не снимаете слишком много материала и не повреждаете зубья пилы во время заточки.

    Ограничитель глубины: Этот простой инструмент кладется на шину после того, как вы закончите заточку зубьев пилы. Ограничитель глубины следит за тем, чтобы грабель (выступ напротив каждого режущего зуба) не был выше режущего зуба. Если передняя часть находится выше режущего зуба, это может отрицательно сказаться на производительности пилы. Если рейка слишком высока, вам нужно подпилить ее плоским напильником.

    Использование ограничителя глубины и плоского напильника, чтобы удерживать переднюю часть пилы ниже режущего зуба Scott Bestul

    Углы заточки цепной пилы

    Если вы не используете направляющую, вам необходимо вручную напилить под двумя углами. Во-первых, во время заточки держите напильник под углом 90 градусов (перпендикулярно) к верхней части планки. Во-вторых, направляйте файл под углом, рекомендованным производителем. Если вы не уверены, как выглядит этот градус, большинство производителей цепных пил выгравируют метку на верхней пластине каждого зуба, которая показывает правильный угол. Держите напильник под этим углом (удерживая его перпендикулярно верхней части стержня), и вы будете нажимать точный угол, чтобы сделать лезвие очень острым.

    Как заточить бензопилу напильником

    Начиная с правой стороны пилы, выгравируйте верхнюю часть зуба магическим маркером. Вы будете использовать эту отметку в качестве ориентира, чтобы знать, когда вы сделали полный оборот цепи и заточили каждый режущий зуб. Удерживая файл под рекомендуемым углом, сделайте один взмах файлом прямо от себя. Слегка приподнимите файл над зубом и потяните его назад к себе, затем сделайте еще один проход. Помните, что напильники не предназначены для заточки в обоих направлениях, поэтому вы будете подпиливать материал только тогда, когда будете проводить от себя. Если вы двигаете файл вперед и назад, вы можете повредить файл. Сделайте 4-5 взмахов в одном направлении и остановитесь.

    Пальцами переместите цепь вперед, пока перед вами не окажется следующий режущий зуб. Затем подпилите этот зуб точно так же, как и предыдущий, используя то же количество ходов. Ваша цель — сохранить (или восстановить) С-образную форму каждого зуба с помощью файла. Продвиньте цепь вперед и повторяйте процесс, пока не сделаете полный оборот на грифе.

    Осмотрите каждый зуб, который вы заточили, на этой стороне цепи. Если количество сделанных вами ходов не отшлифовало его должным образом, подпиливайте его до тех пор, пока вы не удалите достаточно материала, чтобы восстановить зуб до соответствующей степени. Продолжайте этот процесс по всей длине цепочки. Когда вы будете удовлетворены, каждая из них напоминает С-образную форму с хорошо заточенным краем, свободным от мусора или коррозии, измените положение пильного диска в тисках и повторите свои действия на противоположной стороне.

    Проверьте граблины: когда вы заточите каждый режущий зуб цепи, поместите ограничитель глубины на верхнюю часть стержня, охватывая цепь. На ограничителе глубины будет прорезь, позволяющая видеть верхнюю часть граблей. Если грабель выступает над ограничителем глубины, подпилите его плоским напильником, пока он не сравняется с ограничителем глубины. Это позволит оптимизировать производительность пилы.

    Неручные точилки

    Хотя они чаще всего используются профессионалами, которые затачивают большое количество пил, на рынке представлено множество электрических точилок. Они отлично справляются со своей задачей, если вы следуете предоставленным инструкциям и следите за тем, чтобы вы поддерживали правильные настройки для своей сети. Кроме того, из-за того, что вы не запускаете точилку вручную, легко «затянуться» слишком долго, затачивая бензопилу. В итоге это приносит больше вреда, чем пользы. Вы можете вызвать перегрев металла и его потерю, что может затруднить, если не сделать невозможной, повторную правильную заточку металла.

    Поддержание в рабочем состоянии

    Абсолютно лучший способ сохранить остроту и исправность пильных полотен – это подкрашивать их после каждого сеанса пиления. Гораздо проще быстро осмотреть вашу цепь в конце прогулки, чем переделывать лезвия после того, как они сильно поцарапаны или затупились из-за чрезмерного использования или мусора. Итак, потратьте несколько минут, когда закончите рубить кучу дров или срубите полдюжины деревьев, чтобы очистить лезвия от мусора, вытащить напильник и подправить их.

    Кроме того, и этим шагом часто пренебрегают, часто проверяйте резервуар на наличие масла для цепи стержня и заполняйте его при необходимости.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
