Установка анкерных болтов в фундамент при бетонировании

Анкерный болт – прочный крепежный элемент, который активно используют при возведении фундамента. Анкерные болты актуальны не только в работе при обеспечении надежных соединений, но и при возведении сложных конструкций, обладающих большими габаритами и весом.

Универсальный мощный анкерный болт подходит для работы с бетонными основаниями. В зависимости от типа детали определяют и сферу его применения. Определенные модификации производят для крепления в пористых материалах, отличающихся непрочной внутренней структурой.

Выделяют несколько разновидностей анкерных болтов по особенностям конструкции:

• Составные болты. По своей структуре они имеют две части, которые соединены между собой муфтой. В процессе монтажа крепежной системы в фундамент нижняя часть болта уходит в бетонную поверхность, а верхняя остается снаружи для вкручивания в муфту.
• Изогнутые болты. Визуально они имеют форму крюка. В случае с фундаментными работами их сначала крепят к железобетонному основанию, после чего заливают бетонным раствором.
• Прямые анкерные болты. Монтируют в уже застывший бетон. Для этого с помощью перфоратора проделывают отверстие в фундаменте, а затем устанавливают болт. Для надежной фиксации используют эпоксидный гель.
• Болты анкерной плитой. Устанавливают перед заливкой бетонного раствора. Особенность конструкции болта в том, что он в нем есть металлическая пластина. Ее крепят с помощью сварки.
• Болты с коническим концом анкерные. Крепеж монтируют уже после бетонирования. Надежная фиксация обеспечена за счет разжимной цанги. Конструктивный элемент позволяет использовать болты с коническим концом для крепежа мебели, сантехники.
• Съемные болты. Этап монтажа проходит в два этапа. Нижняя обойма устанавливается в фундамент. А шпилька с резьбой монтируется уже после бетонирования.

Фундаментные анкерные болты по своему строению, выдерживаемым нагрузкам, материалу способны обеспечить надежное соединение. Все производители тестируют изделия на выдерживаемые нагрузки и эксплуатацию в условиях воздействия потенциальных внешних факторов. Стандарты производства болтов указаны по ГОСТу. Все болты должны иметь маркировку, согласно которой можно определить их технические особенности, сферу применения и условия окружающей среды.

Установка анкерных болтов в фундамент: пошаговая инструкция

Определяют три условия, благодаря которым фундаментные прочные болты обеспечивают надежное крепление в фундаменте:

1. Сила трения болта. Объясняется это тем, что неподвижность элемента зависит от распределения нагрузки на крепежный элемент и сам фундамент.
2. Упор. Анкерный прочный болт самостоятельно компенсирует нагрузки.
3. Склеивание. При соприкосновении с фундаментом образовываются касательное напряжение, которое тоже берет на себя часть нагрузки.

Также при работе с фундаментными поверхностями для усиления прочности используют болты на основе клея. Слоксановые и эпоксидные клеи применяют в случаях, если нужно закрепить конструкцию при асимметрии.

Если фундамент поддается постоянным нагрузкам в виде вибраций, лучше остановиться на распорных крепежах. Анкерные болты с коническим болтом отлично выдерживают статические нагрузки, но не предназначены для монтажа, где есть потенциальная угроза ударов.

Процесс установки фундаментного болта включает несколько этапов:

1. Для начала нужно изучить особенности фундаментных болтов, которые вы планируете использовать для работы. На изделиях есть маркировка. В соответствие с ней можно определить тип болта, предельно допустимые нагрузки.
2. Если анкерный качественный болт подходит по назначению, можно приступать к работам. На подготовительном этапе определяют местах фиксации болтов.
3. Существуют правила по монтажу анкерных болтов. Например, при расчете расстояния между ними ориентируются на глубину отверстия. Расстояние между болтами в два раза больше, чем само вхождение.
4. При установке анкерных болтов в мокрый бетон все работы должны быть выполнены до момента его застывания. Анкера должны входить ровно, поскольку даже несущественные наклоны могут привести к деформации в дальнейшем.
5. Заключительный этап установки прочных анкерных болтов. Необходимо скрепить болты. Для этого подойдет металлическая пластина или деревянное основание. Некоторые типы (по описанию выше) монтируются в уже застывший бетон. В этом случае достаточно будет просверлить поверхность и вставить крепеж.

Назначение крепежа.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Установка анкерных болтов в фундамент.

Назначение фундаментных крепежей.

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Из чего изготавливают анкерные болты для фундаментных работ?

Учитывая нагрузки и функции, которые возлагают на анкерные болты, крепежи изготавливают из высокопрочных материалов. Преимущественно выбирают сталь. Также производители предлагают ее разновидности для повышенной стойкости к перепадам температур, осадкам. Дополнительно болты проходят термическую обработку. Благодаря этому удается снизить вероятность разрыва соединения.

В зависимости от конструкции болта, выдерживаемых нагрузок, производителя отличается и стоимость крепежных изделий. При покупке фундаментных болтов важно убедиться, что они соответствуют стандартам ГОСТа и прошли все необходимые тестирования. Только после контроля качества детали можно применять для фундаментных работ.

Фундаментные болты считаются долговечными и надежными. Из-за высокого спроса на высокопрочные болты выпускают различные виды крепежных систем, отличающиеся между собой функциями.

Анкер фундаментный крепится к опоре конструкции или элементами стен. В промышленных цехах с их помощью монтируют массивное оборудование.

Материалы для изготовления анкерных болтов.

Установка анкерного болта с гайкой.

Для изготовления фундаментных анкеров используют только высокопрочные материалы. В качестве сырья выбирается сталь, в зависимости от условий применения можно приобрести крепежные изделия из морозоустойчивой стали. Крепежи подвергаются термической обработке, благодаря которой исключается возможность разрыва изделия.

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Виды анкерных болтов

Анкерные стальные болты для фундаментных работ выпускают в соответствии с ГОСТом. Стандарты были прописаны еще в 1980 году. В 2012 на их основе разработали современный стандарт, на который обязаны ориентироваться все производители. Документ регламентируют типы болтов, их размеры, назначение.

1. Изогнутые болты. Изготавливают из высокопрочной стали. По конструктивным особенностям они имею изгиб в нижней части изгиб. Он выполнен под углом 90 градусов или в форме Z. Диаметр изогнутых болтов колеблется в пределах от 1,6 до 4,8 см. По длине стержня – от 500 до 2500 мм. Крепится с помощью двух гаек и шайбы между ними.
2. Болт прямой с резьбой на концах. Этот вариант отличается анкерной плитой. Это платформа из стали с отверстием посредине. Через него проходит фундаментный болт. Этот вид имеет ряд модификаций по форме и диаметру стержней. Отличаются и сами шайбы по форме и размеру.
3. Болты-составные стрежни. Между собой стержни крепятся втулками с резьбой. Четвертый тип анкерных болтов считается легко извлекаемым, поэтому его используют при условии, если есть вероятность необходимости демонтажа конструкции.
4. Фундаментные болты пятого типа имеют резьбу со стержнем гладкой текстуры.
5. Болты с маркировкой 6.1, 6.2 и 6.3 отличаются утолщением в нижней части стержня. Для крепежа понадобятся вспомогательные элементы – втулка и разжимная цанга. Эти болты монтируют после затвердевания бетонного раствора.

Основные виды изделий

Изделие имеет разные конструктивные приспособления, помимо резьбы с одного края. Конец анкера может быть изогнутым или прямым.

Различают разновидности:

• изогнутые с двумя гайками и шайбой;
• фундаментный болт с анкерной плитой;
• анкер составного сечения;
• съемный вид;
• прямого типа с двумя гайкам и шайбами;
• с коническим окончанием.

По размеру различают малые (длина до 55 мм, а периметр сечения до 8 мм), средние (до 120 и 12 мм, соответственно), большие (220 и 24 мм). По варианту монтажа бывают распорные, клиновые и забивные.

Изогнутые

Разновидность имеет окончание в виде крюка вместо резьбового участка. Изделия выпускаются до 180 мм и ставятся в железобетонных основаниях. Крючок обеспечивает комфорт при навеске предметов, на вертикальное ограждение.

Под крюком располагается гайка, которая применяется в конструкции изогнутого метиза и служит для разжима распорной цанги. Так втулка надежно фиксируется в перегородке или несущей стене. Удобство этого вида заключается в том, что его можно убрать в любое время, если есть необходимость.

Эти виды применяются в быту и служат для навески приборов освещения, бойлеров, других устройств. В других вариантах свободный конец изгибается кольцом и приспособлен для натягивания веревки.

Составные

Крепеж состоит из анкерной плиты и стержня, который соединяется муфтой со штырем. Закрепить шпильку в бетоне можно с помощью резьбы, на которую накручивается гайка, чтобы стянуть крупные строительные элементы или части оборудования. Шпильки достигают несколько метров в длину.

Фундаментный комбинированный болт служит для фиксации оборудования в опоре. Нижний стержень крепежного элемента с анкерной плитой и муфтой ставится до подачи бетона, а верхняя часть ввертывается в сцепление. Оборудование навинчивается на шпильку, затем верхняя часть приваривается. Используется метрический тип резьбы, материалом служит конструкционная углеродистая, низколегированная или конструкционная сталь.

Съемные

Анкерное окончание монолитно заделывается в кирпич или бетон, а в него ввинчивается болт, который может демонтироваться из отверстия при необходимости. Распорные анкеры применяются в отделочных, ремонтных работах, состоят из клина и распорной цанги. Эффективность работы зависит от разновидности материала заделки и глубины анкеровки фундаментных болтов.

Втулка расширяется клином и прочно держится в бетоне за счет сил трения. При монтаже клин может забиваться внутрь цанги или ввинчиваться по резьбе. Есть разновидность крепежа, когда втулка снабжена двумя участками расширения и блокирует вылет метиза около головки и на теле анкерного устройства. Такими разновидностями крепят заполнения поемов, перегородки, несущие профили под панельную отделку.

Прямые

Выглядят как металлические штыри с резьбой на одном торце. Монтируются в монолитные участки одновременно с укладкой бетона или вклеиваются в готовое основание. По нормам прямые анкеры не должны превышать 140 см.

Забивные анкера относятся к механическим разновидностям и состоят из двух элементов:

• стальной обоймы или из иного прочного материала;
• резьбового штыря, вкручивающегося в кассету.

Прямые метизы используют в строительстве, ими крепят предметы разной массивности, легкие конструктивы, фиксируют коммуникации, бытовые приборы и промышленное оборудование. Прямые анкеры не ставятся в слабом бетоне или кирпиче с трещинами и другими минимальными разрушениями.

С анкерной плитой

Болты выпускают в виде стержня с метрической резьбой, на одной стороне которого крепится плита с помощью шайб и гаек. Опорный элемент предназначается для крепкой фиксации в бетоне. Такие крепежи производятся длиной до 5 м, изготавливают из сталей высокой прочности марок 09Г2с, 20, 40Х, 35.

Перед тем как крепить анкер в основании, в отверстие наливают специальный клей или химический раствор. При таком крепеже важно соблюдать технологию нанесения и выдержки, иначе может пострадать несущая способность соединения. Время эксплуатации каждого вида после заливки клея указывается в инструкции. Анкерная плита увеличивает площадь опоры предмета и поддерживает его дополнительно.

Правила монтажа анкерных болтов

Существует два способа монтажа – в мокрый бетон и в фундамент после того, как бетон застынет. В обоих случаях важно грамотно разметить места установки болтов. Эксперты выделяют несколько базовых правил установки анкерных крепежей, которые обязательно нужно учитывать.

• фундаментные болты, по стандартам ГОСТ, типа 1.2 с анкерной основой лучше монтировать до момента затвердения бетона. То есть, применяется технология установки в мокрый бетон. До момента затвердения вы должны зафиксировать анкер по правилам;
• болты с маркировкой 1.2 подходят для установки в прочный фундамент после затвердения бетона. После монтажа их дополнительно укрепляют раствором аналогичного состава. По факту, бетонная смесь для изготовления фундамента и закрепляющая должны быть одного вида;
• анкерный болт с расширением нижней части монтируют только в предварительно образованные отверстия. По диаметру лазейка должны соответствовать стержню;
• допустимо только вертикальное расположение стержня;
• расстояние между анкерными стальными болтами рассчитывается по формуле: глубина отверстия Х 2;
• при фундаментных работах болты крепят посредине ленточного основания;
• не рекомендуют использовать крепежные болты такого типа под перегородки.

Болты для фундамента изготавливают в виде прута с резьбой на одном конце и загибом на другом. За счет последнего удается получить соединение. Анкерные болты подходят для прочных строительных материалов. Для пористых поверхностей выпускают отдельные модификации с двумя втулками.

Преимущественно фундаментные болты выдерживают температурные «качели» от -50 до +50. Если же вы планируете монтировать их в температурных условиях, выходящих за эти рамки, нужно дополнительно учитывать особенности фундамента. По размеру конструкции, ее материала определяют наиболее подходящий тип анкерного болта.

Наиболее сложным этапом установки фундаментных мощных болтов является бурение в ограниченном пространстве. Если квадратура свободного места позволяет, можно использовать перфоратор. Для более ограниченного пространства требуется сверло под прямым углом. Обычно это занимает немного больше времени.

Фундаментные анкерные болты: назначение, виды и монтаж.

По назначению и особенностям конструкции различают несколько типов конструкций :

1. Составные. Их производят из двух частей, соединяемых с помощью муфты. Нижняя часть после установки находится в бетоне, а верхняя вкручивается в муфту.
2. Изогнутые. Нижняя часть таких анкеров изготавливается в виде крюка. Эти конструкции монтируют в специальные колодцы или железобетонные основания, которые затем заливаются бетонной смесью.
3. Прямые. Фундамент устанавливается в готовые бетонные основания. Для закрепления прямого фундаментного анкера в бетоне делается отверстие необходимого диаметра, для крепления понадобится эпоксидный или силоксановый гель.
4. С анкерной плитой. Устанавливается перед бетонной заливкой, нижняя часть состоит из металлической пластины, которую крепят с помощью резьбового соединения или сварки.
5. С коническим концом. Элемент устанавливается в уже готовый фундамент. Его используют для крепления мебели, бойлеров и т.д. Крепеж надежно фиксируется с помощью разжимной цанги, которая расклинивается и надежно удерживает конструкцию.
6. Съемные. Эти крепежные изделия состоят их нижней обоймы, которая монтируется в фундамент, и шпильки с резьбой, устанавливаемой после бетонирования.

Типы и конструкция фундаментных болтов.

Стандарты ГОСТ

Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.

Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.

В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.

Нанесение цинка возможно двумя способами:

1. Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.
2. Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.

Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них. При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе.

Комплектация по ГОСТу

ГОСТ разработан на основе нормативных строительных документов. Он регламентирует размеры изделий, их качество, особенности хранения и транспортировки.

Что касается требований комплектации, крепеж должен состоять из следующих частей:

• основной стержень;
• анкерная арматура;
• плитка и втулка;
• муфта и шайба;
• зажимная цинга;
• гайка;
• труба.

Некоторые составляющие могут отсутствовать в зависимости от модификации. Для понимания, в прямых болтах резьба накручивается только с одной стороны. Также есть только центральная штанга и гайка. Если рассматривать другие более сложные крепежи, их структура усовершенствована и спроектирована в зависимости от выполняемых функций, специфики крепления и области применения. Фиксаторов в виде гаек и шайб может быть несколько.

Преимущества и недостатки фундаментных болтов

Если вы намерены использовать анкерные болты для монтажа массивных конструкций, оцените их плюсы:

• выдерживают большие нагрузки. Предельные показатели рассчитываются с учетом веса конструкции и особенностей фундаментного основания;
• изобилие видов, которые отличаются между собой конструкцией. В зависимости от поставленных задач можно подобрать качественные крепежи с гарантированной долговечностью эксплуатации;
• предусмотрено 2 вида монтажа (описывали выше). За счет этого устанавливать болты удобно не только во время бетонирования, но и после, уже на готовый фундамент;
• используют надежный материал – высокопрочная сталь с возможностью оцинковки.

К недостаткам относят следующие характеристики крепежа:

• ограниченная область применения. Фундаментные болты используют для монтажа конструкций к бетонным основаниям, из природного камня или кирпича;
• для работы с анкерами нужен определенный опыт, грамотный расчет расстояния и изучение особенностей фундамента.

Условия эксплуатации болтов в ходе бетонирования

По специфике эксплуатации различают расчетные и конструктивные болты фундаментные. В первом случае анкер распределяет нагрузку и передает ее фундаменту. В конструктивных крепежах главной задачей становиться стабильность работы механизмов. То есть, болт предотвращает конструкцию от сдвигов, смещения и деформации.

В соответствии с методом установки фундаментных болтов классифицируют на:

• устанавливаемые до затвердения бетонного раствора. Это наиболее распространенный способ монтажа;
• путем сверления отверстия в готовый фундамент. Метод актуален для распорных болтов и прямых. Просверливается отверстие с расчетом диаметра крепежа, куда затем монтируется анкерный болт. Такой способ не подходит для соединения крепежей при возведении высоток. Они не смогут выдержать ветровую нагрузку.

Фундаментные анкерные болты можно использовать для монтажа к прочным основаниям. Поэтому, предварительно важна оценка качества фундамента. Например, в пустотелый кирпич устанавливать анкерные болты запрещено.

Область применения болтов:

• для крепления промышленного оборудования. Это могут быть станки, технические агрегаты, прессовые машины и другие;
• реконструкция фундамента. Для его укрепления понадобится параллельно со старыми болтами монтировать новые;
• установка надежных болтов для укрепления цоколя;
• крепление навесного оборудования (бытовое назначение).

Установка фундаментных болтов.

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

• В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
• Изделия типа 1. 2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
• Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
• Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
• Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
• Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Назначение фундаментного анкера

В фундаментных работах анкерный болт играет роль фиксатора. Нижняя его часть крепится в основание, а верхняя с помощью резьбы соединяется с самим фундаментом. Анкерные болты отлично зарекомендовали себя при строительстве быстровозводимых сооружений и монтаже массивного оборудования.

Свойства крепежей:

• надежная фиксация стержня в фундаменте;
• установка прочных болтов до того, как вы зальете бетонный раствор;
• гарантия долговечности при монтажных работах.

Только при грамотном выборе установки болта можно рассчитывать на его преимущества. Чтобы сориентироваться в локации и правильно рассчитать положение крепежей, лучше исходить из проектировки объекта. Берется во внимание информация о несущих конструкциях. Только под ними можно монтировать анкера.

Способы восстановления фундаментных болтов

Существует несколько вариантов восстановления целостности анкерных болтов, если в результате неправильного расчета нагрузки они деформировались, поддались воздействию коррозии.

1. Ремонт существующих анкерных болтов. Соединенные с фундаментом анкерные болты могут быть отремонтированы с использованием механических муфт или удлинителей сварочного штифта. В этих случаях нужно заменить резьбу анкеров. Ремонт может увеличить срок эксплуатации, если правильно установить причину негативных последствий.
2. Перемещение. Болты опускаются в колодцы. После настройки положения их выравнивают, пропуская через отверстие в опорной части оборудования. Затем фиксируют гайками. Одним из основных недостатков при перемещении анкерных болтов являются возможные препятствия, вызванные сборкой арматуры.
3. Замена болта. Чаще всего лучшей альтернативой является полное удаление и замена крепежей. В процессе устанавливают новые анкерные болты в то же место, где и были прежние болты. В этом случае крепления могут быть длиннее с большим диаметром. За счет этого они могут выдерживать более серьезные нагрузки.

Перед проектированием работ с использованием фундаментных болтов, необходимо убедиться в их качестве. Производитель обязан предоставить подтверждения тестирований и соответствия ГОСТу. Поскольку крепежные системы применяются в условиях установки массивных конструкций, ошибки при монтаже недопустимы. Помимо оценки самих крепежных элементов не забывайте и об исследовании самого фундамента.

Как устанавливаются анкерные болты

Установка анкерных болтов в фундамент может осуществляться различными способами. Рассмотрим некоторые виды монтажа.

При установке металлических конструкций, соединительные элементы обычно монтируются в бетонное основание до заливки бетона. После того, как был собран арматурный каркас, производится крепление анкерных болтов.

Для этого можно использовать сварку или связку с помощью проволоки. При этом нужно следить за их вертикальностью, соблюдать необходимые расстояния между соединительными элементами и высоту над поверхностью заливки.

После фиксации изделий, верхняя резьбовая часть закрывается обычным полиэтиленом. Это необходимо для защиты резьбы от попадания бетонного раствора.

Приступать к окончательному монтажу металлических конструкций можно лишь после того, как бетон достигнет необходимой прочности.

При более простом варианте соединительные элементы устанавливаются в недавно залитый бетонный раствор. Во время установки следует контролировать уровень погружения и вертикальность изделий.

Для установки прямого анкера, в фундаментном основании бурятся отверстия определённых диаметров. Далее отверстия продуваются и очищаются от оставшихся загрязнений.

В них размещаются анкерные болты прямого типа. Образовавшиеся пустоты заполняются при помощи специального клеевого состава.

При монтаже конусных изделий, предварительно также сверлятся отверстия. В них вставляются соединительные элементы.

Далее гайка на шпильке затягивается до того момента, пока не произойдёт фиксация разжимной цанги в бетонном покрытии.

При выборе определённой конструкции соединения следует рассчитать величину будущей нагрузки. Нельзя экономить, покупая соединительные элементы меньших диаметров.

Лучше использовать продукцию надёжных производителей, давно зарекомендовавших себя в этом сегменте.

Как установить анкер?

Несколько лет назад, чтобы прикрепить к твердой поверхности какой-то элемент, нужно было браться за гвозди и шурупы. Сегодня эти устаревшие способы уже не актуальны. Новшеством в таких ситуациях являются анкеры, с помощью которых намного проще справиться с креплением двух элементов. Анкер довольно легко вкручивается в бетонную стену и надежно закрепляется. Что такое анкер? Это деталь, предназначенная для вкручивания в твердую поверхность, в ней он распирается , и тем самым обеспечивает надежное крепление. Также он обладает внутренней резьбой, в нее и вкручивается крепление.

Разновидности анкеров

Существует несколько различных видов анкеров, которые отличаются друг от друга конструкцией. Следует разобрать каждый вид конкретнее:

• Клиновой анкер. Он отличается от других тем, что имеет клин, который имеет свойство расширяться, когда анкер вкручивают в стену. При работе с данным видом, сначала нужно сделать отверстие в материале, а затем уже в него забить анкер. Последним этапом является работа с затяжкой гайки, она фиксирует стержень, так как втулка расширяется.
• Вторым видом является распорный анкер. Особенность его конструкции заключается в следующем: втулка проходит по всему стержню и имеет резьбу с клиновидной головкой. Когда анкер вкручивается, втулка распирается при помощи головки, и крепеж фиксируется.
• Разжимной анкер – это деталь, которая внутри своего строения имеет гильзу с лепестками. А также внутри анкера есть раздвижная гайка, она способствует расхождению лепестков в стороны, в то время как анкер вкручивается в стену.
• Существует такой вид анкера, как забивной. Втулка данного вида обладает клином и вырезами. С помощью этих вырезов втулка расширяется, когда по болту бьют. Бить необязательно нужно по болту, это можно делать и по анкеру, и с помощью дорна. Но одну деталь заменить нельзя: молоток, именно им нужно наносить удары.
• Химический анкер существенно отличается от предыдущих видов. Так как крепится он на клей. Брикет с клеем нужно вставить в заранее сделанное отверстие, и придавить его анкером. Не нужно бояться, что такое крепление не будет надежным, химическое крепление такое же надежное, как и механическое.

Что такое несущая способность анкера?

Любой вид анкера должен обладать определенной несущей способностью. Что это значит? А значит это одно: любой анкер должен характеризоваться нагрузкой, которая не повлечет за собой разрушений. Чем прочнее материал, из которого изготовлен анкер, тем больше его несущая способность. При изготовлении анкеров используют такие материалы, как: нержавеющая сталь, конструкционная, антикоррозийная и цветной металл. Что касается последнего, то такой материал обладает наименьшей прочностью. Несущую способность можно увидеть на упаковке, либо на самом анкере.

Как провести расчет анкера на вырыв?

Как правило, такой расчет проходит на объекте. Ведь нужно учитывать , из какого материала изготовлена стена. От этого зависит насколько надежно анкерное соединение. Так, например, если стена бетонная или кирпичная, то нагрузка анкера на вырыв будет равняться 350 кг. Это значит, что крепить можно даже достаточно тяжелые предметы. Что касается такого материала, как ячеистый бетон, то его нагрузка будет равна 230 кг. То есть, для монтажа высоток он не подходит, и стоит выбрать химические анкеры для работы, ведь их предельная нагрузка на вырыв составляет целых 700 кг.

Установка анкера

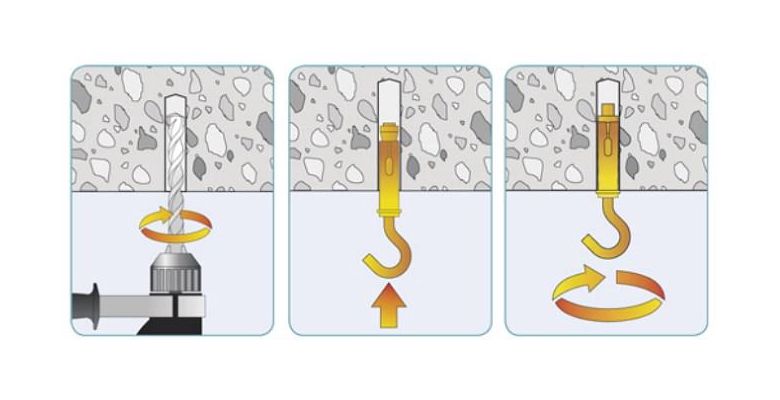

Чтобы надежно установить анкер любого вида, нужно первым делом проделать отверстие в нужном материале, причем оно должно чуть-чуть превышать диаметр анкера. Отверстие, естественно, стоит очистить, чтобы не было пыли, затем поместить в него анкер и зафиксировать. Если поверхность из пустотелого кирпича, то взять стоит анкер со стальной гильзой и гнущимися ребрами. Когда такой анкер вкручивается, его ребра раздвигаются и анкер фиксируется.

Как установить химический анкер?

Что касается химического анкера, то установить его проще простого. Для этого нужно лишь вооружиться специальным пистолетом. В отверстие нужно выдавить клей и вставить анкер. Такой клей быстро проникает в материал и застывает.

Если взять химический анкер для газобетона, то с помощью него можно соединить детали из любого материала, даже из ячеистого и сыпучего. Такое крепление можно смело использовать при монтаже высоток и даже водных конструкций.

Как установить бетонный клиновой анкер

Как установить бетонный клиновой анкер?

Правильная установка является ключом к успешному применению после выбора якоря. Правильно просверленное отверстие необходимо для простоты установки и оптимальной работы анкера.



Используя сверло соответствующего диаметра (диаметр сверла равен диаметру анкера), просверлите отверстие в материале основания на глубину не менее 1/2 дюйма или на один диаметр анкера глубже, чем требуется для заделки. Клиновые анкеры предназначены для установки в отверстия, просверленные с помощью долот с твердосплавными наконечниками, отвечающие требованиям стандарта ANSI B212. 15.В следующей таблице указаны номинальный диаметр сверла и диапазон допусков, установленный ANSI для сверл с твердосплавными наконечниками.

Номинальное сверло	Стандарт ANSI	Номинальное сверло	Стандарт ANSI
1/8″	0,134–0,140 дюйма	11/16″	0,713–0,723 дюйма
5/32″	0,165–0,171 дюйма	3/4″	0,775 – 0,7B7″
11/64″	0,181–0,187 дюйма	27/32″	0,869 0,881″
3/16″	С. 196 -0,206″	7/8″	0,905–0,917 дюйма
7/32″	0,229–0,237 дюйма	15/16″	0,968 – 0,980 дюйма
1/4 дюйма	0,260 – 0,268″	1″	1,030-1,042″
9/32”	0,296 – 0,304′	1-1/8″	1,160 1,175 дюйма
5/16″	0,327 – 0,335″	1-1/4″	1,285-1,300″
3/8″	0,390 – 0,398″	1-3/8″	1,410–1,425 дюйма
7/16″	0,458–0,468 дюйма	1-1/2″	1,535–1,550 дюйма
1/2 дюйма	0,520–0,530 дюйма	1-5/8″	1,655–1,675 дюйма
9/16″	0,582 – 0,592″	1-3/4″	1,772-1,792″
5/8″	0,650 – 0,660″	2 дюйма	2,008–2,028 дюйма

Анкерные отверстия должны быть тщательно очищены перед установкой анкера. Удалите пыль и мусор из отверстия во время бурения (например, с помощью пылеуловителя, полой коронки) или после бурения (всасывание, нагнетание воздуха) для удаления незакрепленных частиц. Эта процедура выполняется с помощью сжатого воздуха, насоса или вакуума с удлинителем. Пыль и другой мусор необходимо удалить из отверстия, чтобы можно было установить бетонный клиновой анкер в требуемую заделку и обеспечить правильное расширение и зацепление.



Установите шайбу на анкер и навинтите гайку. При установке через приспособление вбейте клиновые распорные анкеры через приспособление в отверстие. Убедитесь, что анкер забит на минимальную требуемую глубину анкеровки.



Затяните анкер с помощью динамометрического ключа с требуемым установочным моментом. Резьбовая шпилька выдвинется во время затяжки гайки; зажим распорного клина остается в исходном положении.

Обозначение do- диаметр анкера dh- минимальный диаметр отверстия в приспособлении dbit- номинальный диаметр бурового долота hnom- минимальная номинальная глубина анкеровки ho- минимальная глубина отверстия Маркировка длины указывает на общую длину анкера Щелкните, чтобы просмотреть технические данные клиновых анкеров для бетона.



Для чего используется клиновой анкер для бетона?

Клиновой распорный анкер представляет собой механическое устройство, используемое для крепления конструкционной стали, такой как анкерные балки и колонны, фасады, электрическое и механическое оборудование, кабельные лотки и распорки, опоры для труб, пожарные спринклеры, поручни и стойки к бетонным материалам.

Съемные ли анкерные болты для бетона?

Клиновые распорные анкеры не предназначены для удаления из основного материала.



Что лучше: бетонный клиновой анкер или гильзовый анкер?

Зависит от приложения. Оба могут использоваться в бетонном кирпиче и блоке, но клиновые анкеры имеют гораздо более высокую предельную и допустимую грузоподъемность.



Что такое клиновой анкер?

Типы анкеров, в которых механизмы передачи нагрузки основаны на трении, обычно представляют собой «распорные анкеры». Эти типы анкеров имеют распорные элементы, которые прижимаются к стенке просверленного отверстия. Когда анкер нагружен, сила трения между распорными элементами и бетоном позволяет анкеру передавать нагрузку на основной материал. Распорные анкеры с регулируемым крутящим моментом устанавливаются путем приложения определенного крутящего момента к головке болта или гайке с помощью динамометрического ключа. Распорные анкеры с регулируемым крутящим моментом могут быть дополнительно классифицированы как втулковые или болтовые (также обычно называемые «клиновыми анкерами»)



Какой глубины нужно просверлить отверстие для клинового анкера?

Минимальная глубина отверстия зависит от номинального диаметра анкера, типа тестируемого анкера и материала основания. См. таблицы ниже:

Какой вес может выдержать клиновой анкер?

При использовании метода расчета допустимых напряжений (ASD) расчеты допустимых нагрузок основаны на применении коэффициента преобразования безопасности к среднему результату лабораторных испытаний на предельную нагрузку. Коэффициент запаса предназначен для учета разумно ожидаемых изменений нагрузки.

---

Таннер, вы покрыли

крепеж/якоря/абразивы/безопасности/аксессуары для энергетики/Безопасность

июнь. 21, 2022

Что такое бетонный анкер – функции, установка и типы – Портал гражданского строительства

Что такое бетонный анкер?
Анкер представляет собой стальной элемент, используемый для передачи нагрузки на бетон. Их можно залить в бетон или позже положить в кусок затвердевшего бетона. Существует несколько видов закладных анкеров, но наиболее распространены болты с головкой, болты с крюком (J-образные или L-образные болты) и шпильки с головкой. Распорный анкер, анкер с подрезкой и липкий анкер — это три анкера, используемые постфактум.

В клеевых анкерах используются стальные детали, такие как изогнутые стержни с резьбой и арматурные стержни, или стальные втулки с внутренней резьбой и изгибами снаружи. Анкерные системы часто соединяют две конструктивные части или прикрепляют ненесущие части к зданию.

Назначение анкеров для бетона:
Анкеры для бетона могут крепить любой материал, в том числе другой металл, дерево, пластик и даже дополнительный бетон. Легкие бетонные анкеры подходят для подвешивания полотенцесушителей, дверей и других предметов весом до 50 фунтов (22,7 кг) к бетонной стене. Бетонные анкерные болты, особенно те, которые чаще всего соединяются с бетонными анкерами, могут быть отличным решением для более прочной и прочной бетонной конструкции.

В общем, бетон — отличный выбор для любого основания. Он плотный, менее дорогой, более долговечный и атмосферостойкий. Бетонные анкеры могут выдерживать до 200 фунтов (90,7 кг). Такой анкер используется для подвешивания телевизора или другого крупного предмета. Строительство и строительство требуют производства сверхпрочных бетонных анкеров. Используйте их уверенно; они могут удерживать более 200 фунтов (90,7 кг) каждый.

Основание можно использовать для крепления практически чего угодно еще в случае наводнения или сильного шторма, дома, построенного на бетоне, без достаточного анкерного крепления, которое может быть снесено.

Установка бетонных анкеров:
Перед установкой анкеров вам понадобится несколько инструментов:

• Молоток
• Анкер для бетона
• Ударная дрель с насадкой по камню подходящего размера
• Рожковый ключ
• Пылесос, сжатый воздух или щетка для очистки отверстия
• Установочный инструмент (для забивных анкеров)

Ниже приведены некоторые этапы установки анкеров для бетона:

• Прежде чем продолжить, следует проверить длину и диаметр болта. Индикатор на вашем бетонном анкере часто показывает ширину вашего бурового долота.
• Вам нужно найти подходящее сверло для каменной кладки, измерить длину анкера, а затем написать это число на сверле. Сверлить прямо через бетон будет легче, если вы сначала разметите сверло. Затем установите биту в перфоратор.
• Первым шагом при сверлении бетона является очистка поверхности. Рекомендуется сверлить отверстие на 1,3–2,5 см глубже, чем полная длина анкера.
• Если вы закончили сверление, снимите сверло и быстро осмотрите его щеткой, баллончиком со сжатым воздухом или пылесосом. Крайне важно удалить из отверстия как можно больше мусора, так как это может привести к тому, что ваш якорь станет неустойчивым.
• Если в яме нет мусора, теперь вы можете опустить якорь. Все анкерные втулки — от вставок до лаг-щитов и анкерных втулок — требуют создания отверстий. Пожалуйста, убедитесь, что анкер или втулка надежно вставлены в отверстие, постучав по ним молотком после того, как вы его вставили. Попробуйте вытащить его из отверстия, чтобы посмотреть, не ослабнет ли анкер.
• Игнорируйте это, если вы не используете вставной якорь. Вставьте установочный инструмент в резьбовую втулку вставного анкера и постучите по нему молотком, чтобы освободить штифт. По мере того, как вы бьете молотком, высокий звон должен постепенно сменяться более низким и ровным.
• Вставьте гайку, болт или винт в бетонный анкер и затяните его до упора. Вы увидите, насколько хорошо он держится, если потянете якорь. Если установка была произведена правильно, вам не нужно будет вносить какие-либо коррективы.
Анкеры
• можно использовать для крепления самых разных объектов к бетону после их установки.

Различные типы анкеров для бетона:
1. Клиновые анкеры для бетона:

Рис. 1: Клиновые анкеры для бетона
Предоставлено: hilti.in

до 1/16 дюйма. Клиновые бетонные анкеры широко используются, потому что они просты в установке, служат долго и не ржавеют. Это стержень, сделанный из двух частей, которые были скреплены вместе. Этот компонент навинчивает стойку вверху и удлиняет стойку и бетонную стенку отверстия через клин и зажим у основания. Вы должны использовать клиновые анкеры для бетона, если сдвиг и нагрузка значительны. Общепринятой практикой является использование сейсмических клиновых анкеров, которые значительно более прочны, в регионах, подверженных землетрясениям.

Для правильной работы клиновых анкеров просверленные в бетоне отверстия должны быть того же диаметра, что и анкеры. Под фразой «бетон» подразумевается только твердый бетон, который не относится к другим материалам, таким как камень, раствор, кирпич и т. д.

2. Анкеры для бетона:

civiconcept.com

Люди часто используют затяжные гайки, сделанные из бетонных гильз или клиновых анкеров, чтобы вставить длинный анкер в отверстия или в стену. Также увеличена длина анкерного болта. Верх анкера шпильки необходимо забить, чтобы удлинить его. Распорный анкер имеет вертикальный паз внизу и отверстие для винта вверху.
Отверстие в нижней части конической стальной заглушки удерживает анкерный стержень на месте. Если вы постучите по верхней части шпильки молотком, она упадет на коническую сталь и останется там. В свою очередь, это приводит к тому, что штифт набухает, чтобы соответствовать окружности увеличенного отверстия.

3. Анкеры с бетонными втулками:
Анкеры с муфтами для бетона, также называемые наружными креплениями, состоят из болта с резьбой, распорной втулки, шайбы и гайки. После того, как в бетоне, камне, кирпиче или строительном растворе просверлено отверстие, анкеры-гильзы можно продеть в приспособление и установить. Когда вы затягиваете гайку, болт тянет втулку вверх, и втулка расширяется на целых 1/8″.

Рис. 3: Анкеры с муфтой для бетона
Предоставлено: melfast.com

4. Анкеры для бетона с разъемным приводом:

Рис. кусок крепежа, который расщепляется внизу и упирается в стенки отверстия, когда его вбивают в землю. Крепеж вдавливается в бетон силой инструмента. Для наилучшего сцепления диаметр отверстия, просверленного для разъемного анкера, должен быть таким же, как диаметр основания анкера. Анкеры для бетона с раздельным приводом отлично подходят для легких условий эксплуатации и могут использоваться с бетоном, блоками и кирпичом.

5. Анкеры для бетонных щитов:

Рис. 5: Анкеры для лаг
Предоставлено: misdirect.com Цинковый сплав — простой материал, из которого изготавливают анкерные втулки для бетонных стоек. Эти втулки входят в просверленные полы из раствора, бетона, кирпича, камня и т.д.

Этот винт входит в цинковую втулку и увеличивает ее. Также срезается резьбовая часть анкера. Представляет собой кусок лагового бетона, впрессованный в основные материалы внешней стены. Диаметр болта, который поместится внутри винта, определяет длину встроенного анкера для бетона с запаздыванием. Как правило, более длинные анкеры лучше удерживают основной материал и прочнее, чем более короткие.

6. Забивной анкер для бетона:

Рис. 6: Забивной анкер для бетона
Предоставлено с сайта allpointsfasteners.com к их сопоставимому расширению. Установочный инструмент, фактически представляющий собой стальной стержень с зауженным концом, используется для закрепления расширительной заглушки в основании анкера. Вставной анкер вставляется в суженную часть инструмента, и две части соединяются вместе до тех пор, пока выступы анкера не войдут в зацепление. Подобно клиновому анкеру, забивной анкер разработан исключительно для дюбеля и неэффективен для других строительных материалов.

7. Анкеры с машинным винтом:

Рис. 7: Анкеры с машинным винтом
Предоставлено: toggler.com

Анкеры с машинным винтом представляют собой крепежные детали с цилиндрическим основанием, ввинчиваемые в кладочные материалы, такие как кирпич, раствор, камень и бетон. Вращая установочный инструмент, можно продеть анкерный винт через отверстие в основании неподвижного устройства.

Если проблема связана с винтом, основание анкера расширится и закрепится в бетоне. Для каждого анкерного шурупа в машине имеется уникальный набор инструментов, и этот инструмент зависит от диаметра анкерного шурупа. Кромки инструмента для установки анкера должны совпадать с кромками арматуры для правильной установки. Но самое главное, размер отверстия для анкерных болтов должен быть больше, чем сам анкер.

8. Самосверлящие анкеры для бетона:
Анкер, прорезающий отверстия в бетонной плите, можно назвать самосверлящим анкером для бетона. Верхний конец анкера снабжен внутренней резьбой и коническим стальным стопором для вкручивания этого болта. Нижний конец оболочки расширяется, поддерживая стенки или стороны отверстия, когда вы просверливаете оболочку молотком на конической стальной пробке.

Рис. 8: Самосверлящие анкеры для бетона
Предоставлено: panchvaktram.in

9. Запорные анкерные болты:

Рис. 8: Запорный анкерный болт
Предоставлено: pfastener.com

«Запорные анкеры» с наружной резьбой используются для крепления полок, труб и электрических коробок к монолитному бетону. Якорные забастовки являются продолжением забастовок расширения. Они имеют ограниченный корпус стола, соединенный с приводным штифтом внутри трубчатого корпуса.

Наконечник трубки проходит через молоток, как только ударная муфта помещается в основное отверстие. Это приводит к тому, что труба становится больше и создает надлежащее обслуживание в отверстии. Диаметр ударного анкера и диаметр отверстия должны быть одинаковыми. Ударные анкеры легко и быстро устанавливают длинную беговую лампу, но их нельзя снять, как только они будут на месте.

Заключение:
Анкеры — наиболее эффективный способ модернизации существующей бетонной плиты. Они имеют различное применение: от строительных материалов до отделки стен внутри и снаружи помещений. Несмотря на то, что некоторые типы анкеров для бетона лучше всего вводить во влажный бетон для максимальной прочности, также можно размещать анкеры в бетоне после того, как он уже затвердеет. Всего за 15 минут вы можете установить бетонные анкеры и начать использовать эту плиту с пользой.

Каталожные номера:
1. «Вот как работают бетонные анкеры». Конкретные вопросы, 7 мая 2021 г., concretequestions.com/how-concrete-anchors-work.
2. Гамбрик. «Типы бетонных анкеров | Как и когда их использовать». Современный дизайн, 10 июля 2021 г., gambrick.com/types-of-concrete-anchors.
3 Edges, Engineers and Engineers Edge LLC. «Проектирование анкерных болтов бетонного фундамента». Проект анкерных болтов для бетонного фундамента, www.engineersedge.com/civil_engineering/concrete_foundation_anchor_bolts_design_10132.htm. По состоянию на 27 октября 2022 г.
4. «Анкерные болты | Типы и применение». MecHero Malaysia, 7 апреля 2021 г., www.mechero.my/post/anchor-bolts-types-application.
5. Маркетинг, FMP Construction. «Как бетон соединяется: типы бетонных анкеров, используемых в строительстве больших зданий». FMP Construction, 6 мая 2022 г., fmpconstruction.com/blog/concrete-anchors.
6. «Zoro.com?: Промышленные товары, инструменты, продукты для технического обслуживания и многое другое». Zoro.com?: Промышленные принадлежности, инструменты, продукты для технического обслуживания и многое другое, www.
