Как установить ленточную пилораму: Установка ленточной пилорамы.

alexxlab | 13.02.2023 | 0 | Разное

Установка ленточной пилорамы.

Перед установкой ленточной пилорамы Байкал УЛПГ-82 необходимо подготовить площадку. Площадку надо выбрать на твердом и горизонтальном месте с перепадами не более 3 см. Лучше всего пилораму устанавливать на бетонную подушку толщиной не менее 10см и по окончании установки закрепить станину пилорамы анкерными болтами диаметром 24мм и больше.

Для выставления станины ленточной пилорамы по горизонтали предназначены регулировочные болты, которые расположены в углах половин станины. Остальные болты, которыми станина опирается на поверхность площадки, – опорные. Опорные болты выкручиваются по окончании установки и проверки уровня. Если поверхность площадки мягкая, надо подложить под регулировочные болты металлические пластины толщиной не меньше 10мм.

Первый этап установки ленточной пилорамы достаточно простой.

Станина пилорамы состоит из двух половин, которые надо стянуть между собой болтами. При стыковке и стягивании половин направляющие рельсы должны совпасть и между ними не должно быть зазоров! После чего отметьте места для сверления под анкерные болты. Сдвиньте станину ленточной пилорамы, просверлите отверстия и верните станину на место, совместив крепёжные отверстия на станине с отверстиями в бетоне. Если требуется, подложите под регулировочные болты металлические пластины.

Можно приступать к следующему этапу установки ленточной пилорамы: выставлению станины по горизонтали.

При установке станины ленточной пилорамы по горизонтали лучше всего использовать гидроуровень. Гидроуровень – это гибкий прозрачный шланг длиной на пару метров больше длины станины и диаметром от 15мм. Если не смогли найти прозрачный шланг, то концы шланга вставьте прозрачные гильзы с делениями, можно использовать медицинские шприцы подходящего диаметра. В шланге с водой не должно быть пузырьков воздуха, иначе трудно будет выравнивать, практически невозможно. При перемещении с гидроуровнем зажимайте/затыкайте торцы шланга пальцами, чтобы не проливать воду, но в момент измерения торцы должны быть открытыми. Сначала гидроуровнем определяем, какой из торцов станины ленточной пилорамы находиться выше, затем какой из краев торца выше. Относительно этого, самого высокого угла станины и будем выравнивать. Выравнивание надо делать только по верхнему краю направляющей, как показано на рисунке.

Порядок выставления станины ленточной пилорамы Байкал по горизонтали может быть таким:

• определяем самый высокий торец, затем высокий угол в этом торце станины, этот угол берём за основу.
• выравниваем, точней, поднимаем второй угол торца станины.
• дальше по основному углу выравниваем оба угла противоположного торца станины ленточной пилорамы.




• проверяем уровни противоположных углов (вид сверху):




• проверяем уровни по диагонали




• выставляем по уровню середину станины.


  Для удобства, поперек станины, в месте стыка, можно положить ровный брусок или строительный уровень, по нижней грани которого и выставляем уровень.

Итак, самый ответственный этап установки ленточной пилорамы Байкал УЛПГ-82 – пройден.

Проверьте стыки направляющих. Выкручиванием опустите опорные болты до поверхности площадки, при необходимости подкладывая металлические пластины. Опорные болты лучше выкрутить рукой до упора, выкручивая ключом, есть опасность приподнять станину в месте опорного болта, и нарушить горизонтальный уровень.

При выставлении уровней следите за тем, чтобы шланг гидроуровня не нахлестывался на станину. Например, если при диагональной проверке углов шланг положить по периметру, может не хватить длины шланга. В этом случае протащите шланг под станиной ленточной пилорамы, при выставлении уровней, шланг не должен лежать на станине.

Устанавливаем на свои места упоры и зажимы бревна.

Перед установкой пильной каретки необходимо очистить от консервации направляющие. Направляющие перед покраской смазываются литолом, и краску удалить будет не трудно. Если этого не сделать, то нанесенная поверх литола пленка краски, под давлением каретки разрушится, будет налипать на ролики каретки и мешать передвижению каретки по направляющим.

Устанавливаем пильную каретку, роликами на направляющие и проверяем плавность хода по направляющим.

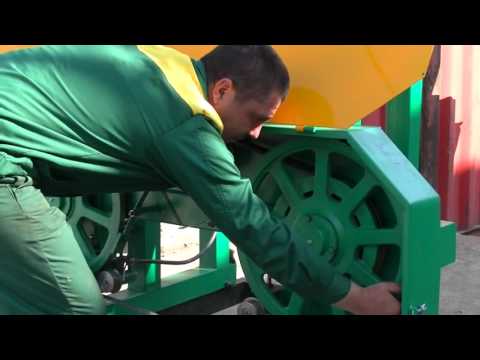

Видео: Инструкция по установке ленточной пилорамы

---

Биржа ProСтанки

Добавлено: 23.08.2013 в 21:59
Продолжительность: 00:21

Скидка на оборудование 2% при заказе с сайта –
Сборка рельсового пути и пильной рамы, установка крепления бревна, установка бензинового двигателя.
Инструкция по сборке и установке ленточной пилорамы тайга с бензиновым двигателем Хонда gx 390, Устройство пилорамы в видеоформате.
Тайга Т1б установка ленточной пилорамы пошаговая инструкция. Последовательность сборки ленточной пилорамы тайга Т1б
Видео инструкция по монтажу и запуску оборудования своими руками, монтаж займет не более 8 часов после изучения нашей видео инструкции. Как пилить на ленточной пилораме.
